Стабилизатор для генератора – совместимость, как выбрать?

Генераторы напряжения применяют в случаях ненадежной работы центральной системы снабжения электроэнергией, при частых перепадах и скачках напряжения. Генератор подает электричество в места, где нет электроэнергии, однако в случае резкого снижения напряжения возникает ложная сработка АВР, то есть, запускается генератор, когда он еще не нужен. Чтобы этого не происходило, подключают стабилизатор по схеме до генератора.

Работа генератора

По принципу действия генераторы разделяют на виды:

С ручным управлением.
С автоматическим управлением.

Генераторы ручного управления приводятся в действие человеком при обнаружении проблем в основной сети питания. Этот метод не обладает достаточной эффективностью, так как при подключении высокочувствительных устройств проходит много времени между отключением электроэнергии и пуском генератора. Предотвратить скачки напряжения с помощью генератора не получится.

Поэтому ручные генераторы не очень популярны.

Сегодня особенно широко используются генераторы с автоматическим срабатыванием, путем отслеживания работы электрической сети. Он запускается автоматически при перебоях в сети. При нормализации работы сети, генератор сразу отключается самостоятельно, а работа всех электрических устройств переключается на основную сеть.

Такая автоматическая система дает возможность обеспечения постоянным питанием различных устройств. Однако она имеет недостаток: генератор может запуститься даже тогда, когда основная сеть исправна. Такое включение возможно, когда резко снижается напряжение в сети на короткое время. Автоматика ошибочно срабатывает и принимает это снижение питания за отключение сети.

Применение генератора совместно со стабилизатором, включенным в сеть перед генератором, решает эту задачу. Теперь генератор запустится только при действительном отключении электроэнергии. Стабилизатор не даст генератору запуститься при малых колебаниях питания в сети.

Выбор стабилизатора для генератора

Перед покупкой стабилизатора напряжения необходимо сделать правильный расчет мощности прибора. В таком случае складывают мощности всех приборов, планируемых к подключению, и добавляют резерв около 25%. Также нельзя забывать и о разнице между реактивной и активной нагрузке.

Активная нагрузка возникает в сети от устройств, выделяющих тепло. Это такие устройства, как обогреватели, плиты, духовки, утюги и другие устройства. Реактивная нагрузка возникает в сети от приборов, решающих другие задачи, кроме выделения тепла. Для них мощность рассчитывается сложнее. Полученную первым способом мощность делят на cos φ. Единица измерения также меняется. Мощность устройств с реактивной нагрузкой измеряют в вольт-амперах, а не в Ваттах.

Какой генератор подходит для вас – это каждый решает сам. При возникших трудностях с выбором лучше обратиться за консультацией к специалистам.

Ваши затраты на стабилизатор напряжения для генератора быстро окупятся, так как стабилизатор обеспечивает работу ваших устройств при любых режимах и предотвращает их выход из строя при аварийных режимах.

Как выбрать стабилизатор напряжения?

Прежде чем выбрать стабилизатор напряжения переменного тока, нужно понять, что это за электротехнический аппарат, для чего он нужен. Принцип действия устройства основан на работе автотрансформатора. В зависимости от того, повышенное или пониженное напряжение в линии электропередач, автотрансформатор при помощи платы управления понижает или повышает выходное напряжение до 220 В в однофазном аппарате и до 380 В в трёхфазном, с точностью от 0,5 % до 7 %.

Повышение или понижение параметров напряжения происходит благодаря включению определенной обмотки у трансформатора с помощью коммутационных ключей у электронных стабилизаторов или установки обмотки трансформатора токосъёмного контактора у электромеханического стабилизатора.

Аппарат приводит к стандартному значению напряжение (220 В или 380 В) только от стационарной линии электропередач, с определённой погрешностью. В сетевом проводе частота тока равна 50 Гц, а форма напряжения представлена в виде волны (чистая синусоида). Стабилизатор переменного тока защищает технику от короткого замыкания, а некоторые модели — и от последствий грозы. Стабилизатор напряжения нельзя устанавливать в цепи после бытового электрогенератора.

На выходе у бензинового или дизельного генератора форма напряжения только приближена к синусоиде, но она имеет пилообразные всплески, частота может отличаться от 50 Гц (от 48 до 52 Гц), напряжение — варьировать в определённом диапазоне. Ток от генератора можно подавать практически на все электроприборы напрямую, за исключением котлов отопления, циркуляционных насосов системы отопления, дорогой аудио- и видеотехники и другой аппаратуры, у которой высокие требования к качеству напряжения. Перед такими приборами можно поставить ИБП оn-line типа, который за счёт двойного преобразования формирует на выходе чистую синусоиду. Если установить стабилизатор напряжения после генератора, то он рано или поздно сломается и перестанет исправлять напряжение, поступающее от электрогенератора. Ток от генератора нужно заводить в дом в обход или после стабилизатора, либо через байпас.

Исключение — инверторные генераторы, с их помощью получают переменный ток, который сравним по качеству с током от стационарной сети. После него не нужны стабилизация или исправление формы напряжения.

Существует только одна модель стабилизатора, который может менять форму напряжения от генератора и стабилизировать напряжение после электрогенератора, — аппарат серии СДП-1/1-3-220. Он сделан на основе ИБП оn-line типа и идеально стабилизирует ток как от генератора, так и от стационарной сети, кроме стабилизации напряжения, он не пропускает высокочастотные импульсы.

К стабилизатору нельзя подключать сварочный аппарат. Если в вашей электрической сети напряжение отличается от 220 В, но нужно работать со сварочным аппаратом, то можно применить ЛАТР — электромеханический автотрансформатор. Следует вручную установить необходимое значение напряжения, но при этом следить, чтобы в сети оно не менялось, иначе будет изменяться и на выходе после ЛАТР, что может привести к поломке техники, подключённой к автотрансформатору.

Первым шагом при выборе стабилизатора является определение количества фаз. Если к дому подходит 2 провода (фаза, нейтраль) — это признак однофазной сети, если 4 провода (три фазы, одна нейтраль) — трёхфазной сети. Соответственно, на однофазную сеть нужно устанавливать однофазный прибор, на трёхфазную — трёхфазный стабилизатор переменного тока.

Если вы хотите защитить все электрические приборы в доме, то стабилизаторы устанавливают сразу после счётчика электроэнергии и автоматов защиты по току. Если нет потребности в стабилизации напряжения во всём помещении, то можно приобрести аппараты небольшой мощности перед телевизором, котлом отопления, насосом, холодильником или микроволновой печи. Очень часто в частные дома заведена трёхфазная сеть с напряжением 380 В, а по дому разведены три фазы по 220 В, тогда рационально установить 3 однофазных стабилизатора. Если нужно защитить трёхфазный электроприбор (котёл, двигатель, станок), то лучше использовать 1 трёхфазный прибор или 3 однофазных стабилизатора на коммутационной стойке с БКС (блоком контроля сети). Качественные трёхфазные стабилизаторы в одном корпусе изготавливают итальянская фирма Ortea под ТМ Orion и Orion Plus, российская компания «Штиль» выпускает приборы, рассчитанные на небольшую мощность (3600, 6000 и 9000 ВА, серия R-3). Трёхфазный стабилизатор в одном блоке содержит три однофазных, по сути, это 3 однофазных аппарата. Российские производители Progress, Lider, «Штиль» выпускают трёхфазную технику по следующей схеме: три однофазных стабилизатора, объединённых общим блоком или стойкой.

После того, как определено количество фаз, нужно выбрать необходимую мощность. Оптимальный вариант: покупатель знает, какая мощность должна быть у прибора, например, известна общая разрешённая мощность подключения дома к магистральной линии электропередач.

Второй вариант определения мощности: исходя из силы тока входных автоматов. Силу тока в амперах нужно умножить на 220 В, и получим мощность в Вт. В трёхфазной сети мощность следует умножить на 3, получится суммарная трёхфазная мощность.

Третий способ: вычислить суммарную мощность всей бытовой техники в помещении. При подсчёте учитывается фактор пусковых токов. Пусковые токи дает техника, в составе которой есть электрический двигатель, насос или компрессор. Двигатель при запуске потребляет мощность в 2-6 раз больше номинальной, следовательно, мощность этих электроприборов нужно считать с учетом пусковых токов. Пусковые токи длятся не более секунды, но они существенно влияют на нагрузку, и пренебрегать ими при выборе стабилизатора ни в коем случае нельзя.

Краткий перечень электроприборов, у которых есть пусковые токи:

холодильник (примерно 1 кВт при запуске, номинальная мощность — 200–300 Вт) — рекомендуются стабилизаторы Штиль R1200, Progress 1500T;
микроволновая печь (1,6 — 2 кВт) — можно установить Progress 2000T, Штиль R2000;
стиральная, посудомоечная машины (2,5 кВт) — стабилизатор мощностью 3000 ВА;
глубинные насосы, насосные станции (2,5 — 3 кВт) — подойдет стабилизатор мощностью 5000 ВА;
телевизор, кинескопный тип (300 Вт) — Штиль R600;
телевизор ЖК (250 — 300 Вт) — Штиль R400 или R600;

аудио- и видеотехника — высокоточные стабилизаторы «Штиль» серии SPT, Progress серии L, SL;
котлы отопления (150-200 Вт) — быстродействующие стабилизаторы на симисторах Штиль R400ST, R600ST и R1200SPT.

Следующий шаг при выборе стабилизатора — уточнение проблемы с напряжением в магистральной сети.

Если отклонение параметров от нормы небольшое (входящее напряжение находится в границах 155 — 260 В), то устанавливают базовые стабилизаторы «Штиль» R серии, Progress T серии, Lider W-30, Volter — Ш серии. Когда напряжение слишком низкое или высокое, то следует рассмотреть аппараты специализированных серий: Progress TR (Псков), Lider W-50, Volter ШН или Ш.

Если наблюдается мерцание света, или в помещении много дорогой и требовательной к качеству напряжения техники, то нужно рассматривать стабилизаторы напряжения с высокой точностью работы и небольшой погрешностью: Progress серий L или SL, Lider серий SQ или SQ-I, Volter серий ПТ или ПТТ.

Если в доме установлено большое количество техники с пусковыми токами: глубинные насосы, холодильники, мойка Kohler и т.д., то рекомендуем рассмотреть стабилизаторы, выдерживающие большие перегрузки по пусковым токам. К таким аппаратам относят устройства Progress серий L, SL и SL-20, в которых установлено 2 трансформатора, благодаря чему они могут выдерживать перегрузку в размере 400 %.

Все серии украинских стабилизаторов Volter имеют возможность выдерживать перегрузку до 300 %. Стабилизаторы, изготовленные на заводе Varcon (Москва), могут кратковременно работать с перегрузкой, превышающей номинальную мощность в 7 раз.

После того, как были описаны алгоритмы подбора мощности стабилизатора напряжения, приведены примеры подбора моделей аппаратов, нужно определиться, где он будет установлен: в отапливаемом, неотапливаемом помещении или на улице. При температуре ниже нуля могут работать украинские стабилизаторы Volter (до −40 ˚С), итальянские однофазные стабилизаторы Vega (до −25 ˚С), трёхфазные итальянские аппараты Orion и Orion Plus (до −25 ˚С).

Если требуется установить аппарат на улице, то лучше приобрести металлический шкаф с вентиляционными отверстиями. Однако внутрь не должны попасть пыль и вода. Лучше всего установить в шкафу стабилизаторы Volter, они лучше других работают в сложных климатических условиях. Остальные производители качественной техники изготавливают стабилизаторы для работы при температуре выше нуля, но их можно устанавливать в неотапливаемом помещении.

Если вы уезжаете зимой с дачи, то стабилизатор лучше отключить и утеплить непыльным теплоизоляционным материалом, чтобы вентиляторы не забились пылью. Когда вы будете приезжать на дачу в зимний период, то сначала нужно просушить и прогреть помещение, а затем включить аппарат. Если вы включаете обогревательные приборы, то лучше включать электропитание через байпас, а после прогрева переключить байпас на работу через стабилизатор напряжения.

Есть второй способ эксплуатации стабилизаторов при температуре ниже нуля, не приспособленных для этого: аппарат должен всегда находиться под нагрузкой и в помещении с минимальной циркуляцией воздуха. Элементная база и трансформатор будут прогревать воздух внутри стабилизатора напряжения, также рядом со стабилизатором можно разместить небольшой нагревательный элемент или мощную лампу накаливания.

Какой тип стабилизатора напряжения выбрать? Есть два типа аппаратов: электромеханические и электронные, у каждого типа есть свои плюсы и минусы.

Принцип работы электромеханических аппаратов заключается в перемещении токосъёмного контактора по обмотке автотрансформатора. Достоинства данного типа агрегатов:

высокая точность работы (+/- 0,5 %),
плавность стабилизации,
надёжность,
работа при температуре ниже 0 ˚С,
выдерживают перегрузку до 200 % от номинальной мощности.

Их недостатки:

меньшая скорость срабатывания по сравнению с электронными стабилизаторами,
износ токосъёмных контакторов (периодически их нужно будет менять, но замену можно произвести быстро и недорого).

Также «слабым звеном» электромеханического стабилизатора является сервопривод (электромотор). Его замена не затруднительна, и ломается он крайне редко. Надёжные электромеханические стабилизаторы выпускает итальянская компания Ortea под торговыми марками Vega, Orion и Orion Plus.

Электронные стабилизаторы напряжения переменного тока

Обмотки автотрансформатора включаются и выключаются с помощью полупроводниковых элементов симисторов или тиристоров, у более дешёвых моделей — с помощью электронных реле. Их достоинства: высокая скорость срабатывания за счет работы полупроводниковых ключей, долговечность ключей, в конструкции нет механических узлов, испытывающих износ. Недостатки: ступенчатая стабилизация, чувствительность к условиям работы полупроводниковых элементов.

По принципу установки можно выделить три типа стабилизаторов: напольные; напольные с возможностью крепления на стену; напольные с возможностью установки на коммутационную стойку или на стену.

К стабилизаторам можно приобрести дополнительные аксессуары: байпас, коммутационную стойку и БКС. Байпас — это устройство, с помощью которого можно переключать переменный ток: он идёт через стабилизатор напряжения или в обход, ток переключается с помощью ручного тумблера на байпасе. Данное устройство нужно применять, когда требуется пустить ток в обход стабилизатора при электроснабжении от генератора.

Второй пример: работа со сварочным аппаратом. В этом случае байпас даёт возможность проводить какие-либо работы с стабилизатором, профилактический ТО, ремонт или замену проводки без коммутации. Коммутационные стойки применяют для трёхфазной сети, они обеспечивают удобство монтажа 3 стабилизаторов (каждый на свою фазу, у стойки общая клеммная колодка). Есть 4 вида стоек:

пустая — для монтажа и коммутации;
с байпасом;
с байпасом и БКС;
с БКС без байпаса. БКС — блок контроля сети, который отключает все стабилизаторы, если прекращается электроснабжение на одной фазе, или если параметры напряжения выходят за границы стабилизации. БКС нужен, когда к трёхфазному стабилизатору подключают трёхфазную нагрузку в 380 В: станок, насос, печку. Для этого вида аппаратуры требуется постоянное питания по всем трём фазам, прерывание снабжения хотя бы на одной из фаз исключено. Для частных домов, к которым подводятся три фазы, но внутри дома разводка выполнена по однофазной схеме, установка БКС не требуется. Залогом долгой работы стабилизатора напряжения являются следующие условия:
соответствие температурного режима окружающей среды,
работа без перегрузок по мощности,
правильно подобранный тип стабилизатора (соответствует условиям параметров напряжения в стационарной электросети).

Главный показатель качества и надёжности — оптимальная цена стабилизатора напряжения. Если показатели работы аппарата указаны высокие, но при этом он отличается низкой стоимостью, то значит произведен в Китае, даже если в графе «Производитель» указана другая страна. Китайские стабилизаторы заказывают российские компании, и их поставляют исключительно в СНГ, требований по качеству нет, кроме одного: минимально возможная цена. Качественную технику для стабилизации напряжения выпускают в России, Италии и Украине, дешёвую — в Китае. В других странах нет заводов по производству стабилизаторов, есть лишь торговые марки, которые там зарегистрированы. Качественный стабилизатор напряжения переменного тока — это основной элемент безопасности вашего дома, электрической техники, залог спокойной и комфортной жизни. Не экономьте на безопасности!

Стабилизатор для генератора

Отличным дополнением к покупке генератора станет приобретение стабилизатора напряжения Volter, который сделает систему еще более надежной и экономичной.

Генераторы напряжения используют, когда центральная система электроснабжения работает ненадежно, то есть, если часто наблюдаются скачки напряжения и перебои в его подаче. Генератор обеспечивает подачу электричества в те помещения, которые оказались отключены от электроснабжения. Но в некоторых случаях при резком понижении напряжения наблюдается ложное срабатывание автоматического ввода резерва, то есть запуск генератора, когда в нем еще нет необходимости. Подключение стабилизатора до генератора решает эту проблему.

Принцип действия генератора

В зависимости от принципа действия генераторы подразделяют на две группы. Устройства с ручным управлением владелец должен привести в действие самостоятельно после того, как обнаружились проблемы в работе основной электросети. Такой способ менее эффективен, если генератор должен питать высокочувствительное оборудование: между отключением электричества и запуском генератора неизбежно пройдет некоторое время. Защиту от скачков напряжения обеспечить таким способом не удастся. Поэтому генераторы данного типа используются все реже.
В настоящее время большое распространение получили генераторы, которые срабатывают автоматически: устройство отслеживает состояние электросети и включается самостоятельно в случае возникновения перебоев. Когда электроснабжение от основного источника восстановлено, генератор автоматически отключается, а питание устройств снова переносится на внешнюю сеть.

Эта система позволяет подавать бесперебойное питание на самые разные устройства, но она обладает одним недостатком: генераторная установка может прийти в действие, если внешняя электросеть находится в полном порядке. Такое самопроизвольное переключение становится возможным, когда в сети резко падает напряжение лишь на небольшой промежуток времени. Автоматическая система, которая управляет включением и выключением генератора, допускает ошибку и принимает такой перепад напряжения за полное отключение электроснабжения.
Использование генератора в сочетании со стабилизатором тока, который подключается к сети перед генератором, полностью решает эту проблему. Если установить стабилизатор, генератор будет запускаться только тогда, когда отключение энергии действительно произошло. Оснащенный стабилизатором генератор не будет включаться при незначительных колебаниях напряжения в сети.

Как выбрать стабилизатор напряжения?

Покупая стабилизатор напряжения, важно правильно рассчитать необходимую мощность устройства. Обычно для этого находят сумму мощностей всех электроприборов, которые будут подключены к сети, и добавляют к ней еще 25%. Таким образом, перед покупкой стабилизатора для генератора понадобится провести некоторые расчеты. Кроме того, в нужно учесть и различие между активными и реактивными видами нагрузок.

Активную нагрузку на сеть создают устройства, которые выделяют тепло – электрические плиты, обогреватели, утюги и другие подобные приборы. Реактивные нагрузки – это нагрузки на приборы, которые не только выделяют тепло, но и решают другие задачи. Для реактивных нагрузок расчет мощности проводится немного сложнее: имеющийся показатель делят на коэффициент cosφ. Соответственно, меняется и единица измерения: мощность приборов с реактивной нагрузкой изменяется уже в Вольт-амперах, а не в Ваттах.

Также генераторы подразделяются по виду используемого топлива. Для некоторых пригоден дизель, а другие работают исключительно на бензине. Дизельные генераторы стоят дороже аналогичных бензиновых, но при этом они расходуют меньше топлива и более надежны в эксплуатации. Какой вариант подойдет для конкретного случая – решать вам, а в сложных случаях стоит и проконсультироваться со специалистом.

Затраты на покупку генератора со стабилизатором напряжения полностью оправданы и быстро окупаются, ведь он обеспечивает работоспособность вашей техники в любой момент времени и препятствует выходу из строя чувствительного оборудования во время перепадов напряжения.

Если вы хотите, чтобы электроснабжение в помещении всегда оставалось стабильным и безопасным, генератор со стабилизатором напряжения VOLTER – это ваш выбор.

Работа в паре- стабилизатор и генератор

Реалии наших электросетей таковы, что никто не застрахован от внезапного появления высокого напряжения в линии, а отключением электричества особенно в зимний период никого не удивишь. Защитить технику от скачков напряжения можно разными способами, а когда их используется несколько, то требуется обеспечить совместную работу нескольких систем аварийного питания одновременно.

Когда необходим генератор?

Бензо/дизель-генераторами в основном пользуются в случае частых и долгих отключений электричества или для резервного питания важных объектов, где отсутствие света даже короткое время грозит какими-либо потерями. Обычно это оборудование устанавливают для питания одновременно всей нагрузки в надежде на то, что он выдает идеальные параметры для работы техники – это справедливо для дорогих и качественных генераторов.

Но в своем большинстве для бытовых нужд используются именно недорогие, которые с одной стороны обеспечивают электричеством, но с другой делают это не совсем качественно – провалы напряжения, перебои с частотой, помехи.

Совместная работа генератора и стабилизатора.

Идеальная схема для работы системы электроснабжения с резервированием по мнению специалистов такова – при перепадах напряжения использовать отдельно стабилизатор, а при отсутствии питания запускать генератор. Однако это усложняет организацию кабельной разводки из-за создания двух отдельных путей для независимой подачи электроэнергии.

Возможны также и другие варианты – сначала генератор, а после него стабилизатор или наоборот. Также часто включают генератор после стабилизатора просто в розетку, чтобы не заморачиваться с подключением. Однако стоит отметить, что такой способ может привести к выходу из строя изделия. Поэтому рекомендуется при таких манипуляциях до и после стабилизатора установить автоматы и отключать их.

Лучшим решением в таком случае является использовать при полном отключении света генератор, а при скачках – стабилизатор, а регулировать подключение одной или другой цепи должна система АВР (автоматический ввод резерва). При такой схеме вероятность ложного пуска двигателя сводится к минимуму, что в свою очередь уменьшает расходы на топливо, масло и сопутствующие материалы для бензоагрегата.

Проблемы совместимости изделий

Даже если выбрана наиболее правильная схема подключения в связке генератор-стабилизатор возможны проблемы. Основные из них – неправильный подбор мощности и нецелевое использование. Если мощность генератора меньше, чем у стабилизатора, то при совместном функционировании возможны провалы в работе двигателя, он может заглохнуть или выдавать параметры ниже заявленных.

Также стоит помнить, что как одно, так и другое изделие является бытового исполнения и это накладывает ограничения на использование его с оборудованием имеющим высокие пусковые токи. Как у генератора, так и у стабилизатора при работе с такими устройствами значительно снижается ресурс работы, что может привести к преждевременному выходу их из строя.

Стабилизатор напряжения (система AVR) в генераторе – принцип работы и особенности

Мы привыкли к тому, что везде используется сеть в 220 В. Именно эта величина является приемлемой для стабильной работы любых электрических приборов. Однако, многие сети уже безнадежно устарели и ослабели. Реконструкцией сетей, конечно же, никто заниматься не хочет. Посему всевозможные скачки и отклонения от нормы – дело обычное. Но данная проблема исчезает, если приобрести генератор напряжения.

Напряжение, который выдает генератор колеблется в широком диапазоне. А причиной тому выступает высокая нагрузка на резервную сеть и конструктивные особенности аппарата. И, как правило, чем ниже стоимость, тем хуже генератор, а, следовательно, больше угрозы для дорогостоящих электроприборов, которые будут к нему подключены. Таким образом, дабы избежать неприятностей, лучше сразу приобрести генератор стабильного напряжения.

Все о стабильности напряжения

Стабильность напряжения или частот оценивается измеренными отклонениями напряжения от номинального за определенное время. Данный термин является ничем иным, как показателем качества электрической сети.

Для чего нужна стабильность напряжения?

Стабильным принято считать напряжение в 220 В. Однако, это всеобщее заблуждение, которое мы постараемся развеять в данной статье.

Существуют допустимые нормы отклонения напряжения. Скажем, у вас есть эталон – идеальный образец качества и нормы. Его величина, допустим, 10. Но идеальным результат не может быть, посему у эталона есть показатели допустимого отклонения, например, – 2 и +2, то есть, если при измерении, вы получили результат в 8 или 12, то это допустимый результат и имеет место быть он.

Таким образом, любой производитель, создавая электрические приборы, допускает их к использованию от электросети диапазоном от 200 до 240 Вольт. Это называется стандартным отклонением до 10%. Но, ни в коем случае, не больше.

Такой перепад допускается только в случае плавного и постепенного возрастания напряжения. А если генератор, внезапно, решил выдать незапланированный скачок, то «прощай, мой холодильник!». Никаких защитных функций генератора не хватит, чтобы защитить технику от разрушительной силы скачков напряжения.

Закон Ома гласит «сила тока всегда прямо пропорциональна напряжению», другими словами, если напряжение вернулось к исходному состоянию, а после резко повысилось, то и сила тока также резко пойдет вверх. В результате, электроны сходят с ума, а температура проводников и полупроводников преодолевает все допустимые нормы.

Вывод: скачки напряжения – это стопроцентный риск остаться без электрических приборов, причем, совершенно неожиданно, а это повлечет за собой незапланированные затраты личных денег на приобретение новой техники. Именно поэтому, стоит задуматься о том, что гораздо выгоднее купить генератор AVR и оставаться спокойным за свою технику.

Факторы, влияющие на стабильность напряжения

Дабы уклониться от неприятных ситуаций, рекомендуется устанавливать генераторный аппарат на специальное реле напряжения. Но такое реле не будет стабилизировать напряжение, а только являть его величину в критическом состоянии сети. Поэтому, более целесообразно приобрести бензиновый генератор с функцией стабилизации.

На стабильность выдаваемого напряжения влияет несколько следующих факторов:

1. Класс двигателя. Качество двигателя и его сборки важный критерий для генератора, а соответственно, стабильности напряжения сети. Именно качество влияет на возможности двигателя поддерживать 3000 об/мин в постоянном темпе. Данное число неизменно даже во время смены нагрузки и потребления тока, подключенной техникой.

2. Тип альтернатора. Выделяют их всего два: синхронный и асинхронный. Синхронный или же щеточный имеет более сложную конструкцию со стартером, ротором и угольными щетками. Стартер и ротор имеют обмотку. Желательно, если обмотка будет медной. Таким образом, синхронный альтернатор влияет на стабильность напряжения, для которого скачки и отклонения от эталона не будут характерными. Асинхронный же альтернатор обладает своими плюсами, однако, в их числе нет качественного тока.

3. Технология. Имеется в виду современная инверторная технология. Инверторные генераторные аппараты могут выдавать качественный и чистый ток с прекрасной геометрической синусоидой. Такое возможно благодаря двойному преобразованию переменного тока в постоянный, а следом обратно в переменный лучшего качества. Отклонение от эталона в генераторе инверторного типа составляет всего 2, 5%. Неплохо, да?

4. AVR. Генераторы инверторные с AVR – идеальны, если пользователь желает сохранить свою технику от перебоев в сети. Данная технология (AVR) держит выходное напряжение на одном уровне, совершенно, исключая отклонения и скачки. Они, просто-напросто, не могут появиться.

Электроника, которая не может обойтись без стабильного напряжения

Существует большое количество электрических приборов, которые не долго «проживут» без стабильного напряжения. Это, как правило, тяжелая и ответственная техника. Наподобие медицинского оборудования. Представьте, что случиться с пациентом, если аппарат жизнеобеспечения выйдет из строя, хотя бы на минуту.

Также, лабораторное оборудование требует наличия стабильного напряжения. Например, сверхточный и жутко чувствительный pH-метр. Стоит току проявиться в скачке, так аппарат, если и не сломается вовсе, то потребует перенастройки, а дело это нудное.

Естественно, бытовую технику мы тоже стороной не обойдем. Компьютеры и модемы требуют наличие стабильного напряжения. Стиральные и посудомоечные машины тоже можно добавить в список. Особенно, боится скачков котел. Одного маленького скачка достаточно, чтобы остаться зимой без отопления. А детали на котлы очень дорогие и без него не обойтись, как допустим, без компьютера или посудомойки.

Из мелкой техники, можно отметить, что современные смартфоны очень полезны и функциональны, но скачков боятся, как огня. То же самое можно сказать и о других гаджетах.

Отсюда, можно сделать умозаключение, что генератор стабильного напряжения – не лишняя трата денег, а необходимость, которая защищает электроприборы от скачков напряжения, а пользователя от холода, голода и социальной изоляции.

Так же у нас на сайте Вы сможете найти большой выбор двухтопливные генераторы или Дизельный генератор Forte.

Стабилизатор на генератор

Стабилизатор для генератора – совместимость, как выбрать?

Работа генератора

По принципу действия генераторы разделяют на виды:

С ручным управлением.
С автоматическим управлением.

Выбор стабилизатора для генератора

Генераторы разделяют на разновидности по применяемому топливу. Некоторые из них работают на дизельном топливе, а другие только на бензине. Генераторы с дизельным двигателем имеют высокую стоимость, по сравнению с бензиновыми, однако меньше потребляют топлива, и надежнее в работе. Какой генератор подходит для вас – это каждый решает сам. При возникших трудностях с выбором лучше обратиться за консультацией к специалистам.

ostabilizatore.ru

Стабилизаторы напряжения для генератора – npo-volt

Перебои с электроснабжением до сих пор имеют место как в поселках, так и в больших городах. Связано это как с отключением электроэнергии с целью экономии, так и с аварийными ситуациями на линии и скачками напряжения. И если при значительных перепадах в сети может помочь стабилизатор напряжения, то при полном отключении без бензогенератора не обойтись. Однако большинство генераторов на сегодняшний день имеют автоматический запуск, который активируется как при отсутствии света, так и при кратковременных перепадах напряжения, что влечет за собой перерасход топлива и уменьшение ресурса двигателя. Для решения этой проблемы рекомендуется использовать стабилизатор напряжения для генератора.

Может показаться неправильным решением установить стабилизатор напряжения для бензогенератора, но это не совсем так. Давайте разберемся в каких ситуациях это действительно необходимо.

Ситуация №1. При работе от генератора напряжение, которое поступает в нагрузку выходит за рамки установленных требований.

Как правило, с небольшой нагрузкой бензогенератор выдает повышенное напряжение, а под полной нагрузкой наоборот пониженное. В такой ситуации работа некоторых бытовых устройств может быть некорректной, либо вообще невозможной и поэтому без установки стабилизатора после генератора не обойтись.

Ситуация №2. При кратковременных скачках напряжения устройство автономного электропитания автоматически запускается.

Очень часто перерасход бензина и повышенный износ деталей генератора связан с тем, что скачки напряжения могут вызвать частые его запуски и остановки, что вполне можно устранить установкой стабилизатора напряжения до бензоагрегата.

Ситуация №3. Напряжение в сети стало низким или высоким и генератор осуществляет ненужный запуск.

Напряжение в изношенных линиях электропередач в течении дня может как понижаться до 150-180В, так и повышаться вплоть до 280В. В этой ситуации генератор произведет запуск и будет тратить топливо до тех пор, пока напряжение не вернется в допустимый диапазон напряжений, которые в нем предустановлены. В такой ситуации целесообразно установить стабилизатор до бензогенератора.

Правильность выбора стабилизатора напряжения также важна, как и покупка самого генератора, т.к. для работы в паре данные устройства должны не мешать друг другу, а наоборот повышать надежность и бесперебойность энергоснабжения объекта. Подбирая стабилизатор нужно обратить внимание на его мощность, точность стабилизации, диапазон работы, тип.

Мощность

Рекомендуется чтобы мощность стабилизатора была не меньше, чем у бензогенератора при схеме подключения «счетчик-стабилизатор-генератор». В противном случае при пуске генератора, а также нагрузок, которые в него подключены возможна перегрузка стабилизатора и как следствие аварийно-защитное отключение.

При установке генератора до стабилизатора мощность последнего должна быть соразмерна с мощностью нагрузки, напряжение на входе которой он должен нормализировать. Также нужно не забывать про оборудование с высокими пусковыми токами, работа которых возможна после стабилизатора. Запас мощности для таких устройств нужно брать до 30%. Если мощность генератора будет меньше, чем стабилизатора с нагрузкой, то возможна некорректная работа двигателя вплоть до его остановки.

Точность стабилизации

Данный параметр немаловажен для чувствительного оборудования, которому необходимо напряжение максимально близкое к эталонным 220 (230В). Как правило, большинство генераторов выдают нестабильное напряжение из-за плавающих оборотов двигателя при включении/отключении мощной нагрузки. Поэтому для высокоточного и «капризного» оборудования стабилизаторы нужны с точностью 1-3%.

Диапазон работы

Даже самый точный и мощный стабилизатор, но с узким диапазоном рабочих напряжений будет абсолютно бесполезен в связке с генератором. Для минимизации количества срабатывания автоматики бензоагрегата из-за скачков напряжения желательно, чтобы пороги отключения стабилизатора напряжения были как можно шире. Тогда экономия топлива и повышенный ресурс двигателя будут более ощутимы для владельца данного оборудования. При выборе данного параметра нижний порог должен быть не более 120-130В, а верхний не менее 280-290В.

Тип стабилизатора

Все достоинства и недостатки разных типов стабилизаторов при выборе их для установки без генератора также актуальны и с ним. В настоящее время наиболее часто используют следующие:

сервоприводы
симисторно-релейные (Гибрид)
симистор/тиристор (Ампер, Герц, Герц-Дуо)
инвертор

Сервоприводные и гибридные относятся к классу недорогих устройств и поэтому рекомендовать их можно при пониженных требованиях к быстродействию и точности. Однако стоит отметить, что симисторно-релейные Гибриды могут передавать энергию в обе стороны без последствий для ключей, а также работать при частоте от 45 до 65Гц.

Симисторные/тиристорные и инверторные рекомендованы с точки зрения высокой скорости срабатывания, широкого диапазона работы, высочайшей точности. Первые могут работать при частоте 45-65Гц, но на выходе выдают такую же частоту не исправляя ее. Вторые перебои по частоте от генератора исправляют. Однако по цене и перегрузочной способности инверторы значительно уступают полупроводниковым стабилизаторам.

Обеспечение автономности и бесперебойности энергоснабжения любого объекта, как бытового, так и промышленного максимально эффективно при правильном подборе оборудования. Установка бензинового генератора в паре со стабилизатором напряжения позволит максимально сэкономить на топливе, значительно повысить ресурс оборудования и защитить дорогостоящую технику от перепадов напряжения и других катаклизмов в электросети.

npo-volt.ru

Стабилизатор наприжения и Генератор | BMW Club

wasser сказал(а): ↑

это Вы с чего заключили? И зачем нужен отдельный ИБП на котел при наличии генератора и стабилизатора?
Нажмите, чтобы раскрыть…

из соседней ветки, лень переписывать:

почему плохо ставить:

русские реалии. …
многие не знают, что кВА отличаются кВт, для лампочки накаливания и похожей нагрузки они одинаковы, но для двигателей и индуктивной нагрузки они разные, и отличаются как минимум на косинус фи плюс потери, да и производитель чуть-чуть приврал. Т.е. если генератор 7кВА, то в реалии лампочек на него можно навесить на 7000Вт, а нагрузки с двигателями и насосами только 6000Вт.
Многие подбирают гена на 7000ВА, а стабилизатор на 7000Вт. Это в корне не правильно, потому что:

Стабилизатор после генератора не рекомендуют подключать по следующим причинам: это плохо отражается на работе станции и ее ресурсе- при приеме нагрузки двигатель кратковременно просаживает обороты, как следствие кратковременно снижается напряжение генератора, стабилизатор в этот момент переключит свои обмотки и за счет увеличения тока на входе будет восстанавливать напряжение на выходе. Прием нагрузки генератором, как сами понимаете, будет осложнен. Если мощности генератора и нагрузки, подключенной к стабилизатору сопоставимы, станция может вообще не принять нагрузку.

чтобы избежать этого нужно:

если гена 7кВА, то реально на выходе 6кВт. стаб 5кВА(4кВт) или 5кВт… это важно, обычно производители всегда пишут мощность в кВА
при мах нагрузке около 4 кВт с учетом пусков насосов и холодильника, все будет нормально… ставте стаб, т.к. при общей нагрузке в 4кВт генератор практически не будет “тужиться” для ее питания и нормально отрабатывать скачки потребления. Если больше, то будет описанное выше.
Это теории… практика…. бывают случаи, что генератор и стаб вместе не работают…. редко, но бывают, это когда на выходе у гены совсем все плохо с напряжением и частотой.

Во время переходных процессов, пока гена прогревается, пока происходит переключение на гену и нужен ИБП на котел, но с ОНЛАЙН типа, т.к
избавит электронику котла от зависания. Еще если отключение эл-ва произошло ночью, а автоматического запуска гены нет, то котел продолжит спокойненько работать от ИБП, а гену можно и утром запустить. Зависание электроники котла или неспособности зажечь горелку чреватей, чем просто пропадание электричества.

Либо есть более дорогой способ, сразу поставить после гены мощный ИБП ОНЛАЙН с внешними батареями, примерно на 6-10 ква или большей мощности, с длительностью работы при перебоях на 10-20мин, пока произойдет переключение и прогрев гены, и вообще не ставить никаких стабилизаторов…. но это самый дорогой способ

Для котлов отопления ИБП только ОНЛАЙН типа, они дороже… да…. но избавят Вас и ваших близких от проблем и матов в сторону производителя и продавца, в них нет времени переключения и напряжение на выходе всегда постоянно, т.к. нет времени реакции на изменения входного напряжения. В котельных лучше использовать АГМ аккумуляторы, т.к. при зарядке, и поддержании АКБ в заряженном виде, обычных кислотников выделяется горючий газа, что чревато…

сумбурненьо получилось, но думаю понятно…

www.bmwclub.ru

совместимость стабилизаторов и генераторов

Совместимость генератора и стабилизатора напряжения.

Ни для кого не будет новостью, что электрогенераторы – один из основных источников резервного электропитания в случае перебоев или отсутствия подачи напряжения в электросети. Временное обеспечение электроэнергией и есть их основной задачей. Запуск электрогенераторов выполняется вручную, или автоматически с применением блока автоматического ввода резерва «АВР». При использовании генератора с ручным запуском, владелец генераторной станции должен сам запускать генератор вручную или ключом, кнопкой (в случае наличия в генераторе системы электростартера). Это создает определенные неудобства в пользовании электростанцией, в условиях, если электростанция находится в другом помещении или на определенном расстоянии.

Более комфортным и эффективным будет все-таки использование генераторных станций с автоматическим запуском, что позволит системе работать полностью в автономном режиме, без присутствия человека. Система автоматического запуска самостоятельно произведет запуск электрогенератора и своевременное необходимое отключение генератора при подаче электронапряжения в промышленной сети. Система автоматического запуска генератора автономно анализирует параметры напряжения сети, т. е. при выходе сетевого напряжения за рабочий диапазон или при отключении электроэнергии, автоматика электрогенератора автоматически отключит подключенных к схеме потребителей от внешней электросети, запустит генераторную станцию и осуществит подачу электроэнергии от него. Как только напряжение во внешней сети появится или войдёт в допустимые пределы, система автоматики переключит подключенных потребителей на внешнюю сеть и произведет отключение генераторной станции.

В процессе эксплуатации электростанций с системой АВР возможно возникновение ситуации, когда автоматика будет пытаться переходить на подачу электроэнергии от резервного источника (генератора), а во внешней сети напряжение ещё подаётся. Такая ситуация возможна в случае, если напряжение в электросети присутствует, но с значением выходящим за допустимые пределы (диапазон). Как правило, это бывает при очень заниженном напряжении. Автоматика электрогенераторов срабатывает при скачках напряжения ниже 195В и выше 235В.

Именно в данной ситуации настоятельно рекомендуем Вам использовать генераторную станцию “в одной схеме” с стабилизатором напряжения. В таком случае удастся избежать лишних и ненужных запусков электростанции. Данная связка стабилизатора и генератора поможет исправить ситуацию с напряжением в промышленной сети. При наличии напряжения в сети, которое выходит за допустимый рабочий диапазон автоматики генератора, стабилизатор корректно отрегулирует его до стабильного 220В (или 380В в случае использования трехфазной сети) с довольно большой точностью (будет зависеть от типа стабилизатора напряжения). В итоге это позволит автоматике генератора работать стабильно с нормальным напряжением, без лишних и ненужных срабатываний.

service-energia.com

Стабилизатор для генератора

Генераторы напряжения используют, когда центральная система электроснабжения работает ненадежно, то есть, если часто наблюдаются скачки напряжения и перебои в его подаче. Генератор обеспечивает подачу электричества в те помещения, которые оказались отключены от электроснабжения. Но в некоторых случаях при резком понижении напряжения наблюдается ложное срабатывание автоматического ввода резерва, то есть запуск генератора, когда в нем еще нет необходимости. Подключение стабилизатора до генератора решает эту проблему.

Принцип действия генератора

В зависимости от принципа действия генераторы подразделяют на две группы. Устройства с ручным управлением владелец должен привести в действие самостоятельно после того, как обнаружились проблемы в работе основной электросети. Такой способ менее эффективен, если генератор должен питать высокочувствительное оборудование: между отключением электричества и запуском генератора неизбежно пройдет некоторое время. Защиту от скачков напряжения обеспечить таким способом не удастся. Поэтому генераторы данного типа используются все реже.
В настоящее время большое распространение получили генераторы, которые срабатывают автоматически: устройство отслеживает состояние электросети и включается самостоятельно в случае возникновения перебоев. Когда электроснабжение от основного источника восстановлено, генератор автоматически отключается, а питание устройств снова переносится на внешнюю сеть.

Эта система позволяет подавать бесперебойное питание на самые разные устройства, но она обладает одним недостатком: генераторная установка может прийти в действие, если внешняя электросеть находится в полном порядке. Такое самопроизвольное переключение становится возможным, когда в сети резко падает напряжение лишь на небольшой промежуток времени. Автоматическая система, которая управляет включением и выключением генератора, допускает ошибку и принимает такой перепад напряжения за полное отключение электроснабжения.
Использование генератора в сочетании со стабилизатором тока, который подключается к сети перед генератором, полностью решает эту проблему. Если установить стабилизатор, генератор будет запускаться только тогда, когда отключение энергии действительно произошло. Оснащенный стабилизатором генератор не будет включаться при незначительных колебаниях напряжения в сети.

Как выбрать стабилизатор напряжения?

Покупая стабилизатор напряжения, важно правильно рассчитать необходимую мощность устройства. Обычно для этого находят сумму мощностей всех электроприборов, которые будут подключены к сети, и добавляют к ней еще 25%. Таким образом, перед покупкой стабилизатора для генератора понадобится провести некоторые расчеты. Кроме того, в нужно учесть и различие между активными и реактивными видами нагрузок.

Затраты на покупку генератора со стабилизатором напряжения полностью оправданы и быстро окупаются, ведь он обеспечивает работоспособность вашей техники в любой момент времени и препятствует выходу из строя чувствительного оборудования во время перепадов напряжения.

Если вы хотите, чтобы электроснабжение в помещении всегда оставалось стабильным и безопасным, генератор со стабилизатором напряжения VOLTER – это ваш выбор. Поделиться:

www.stabilizator-volter.ru

#90 Стабилизатор напряжения бортовой сети キグナル — logbook Pontiac Firebird 1989 on DRIVE2

Сперва хочу поблагодарить Вас за ре-посты, комментарии и Ваше внимание к БЖ автомобиля!

Сегодня пойдет речь о стабилизаторе напряжения бортовой сети автомобиля, который будем интегрировать в борт сеть Pontiac Firebird ))) Громко сказано, все гораздо проще…

Метод подключения : К клеммам АКБ, 2 провода. Один на (+) второй на (-) аккумуляторных клемм.
Характеристика ( как характеризуют данное устройство японо-китайцы, взято из контекста мануала ):
· для всех 12 В транспортных средств
· супер заземление кабеля
· высокая производительность системы
· производительность батареи
· улучшение качества звука
· увеличение крутящего момента
· стабилизированный холостого хода и стабильная работа мотора
· увеличение яркости лампы
· улучшение экономии топлива
· улучшение батареи 🙂
Многообещающе … 🙂

В нашем случае стабилизатор напряжения бортовой сети производителя Rtech, куплен был довольно давно и уже был когда-то установлен на прошлый мой проект. Стабилизатор позиционировали как Японского производства, но мы все прекрасно понимаем что это чистой воды Китай. 阪市立学 Перед продажей был демонтирован, и отложен на будущее… Блок стабилизатора был слегка потрепан своей прошлой жизнью, провода подключения оторваны от клеммников стабилизатора, на фото ниже все видно.

Zoom

Схема стабилизатора напряжения бортовой сети транспортного средства является достаточно простой. Она содержит в себе стабилизатор напряжения питания микросхемы на резисторе и стабилитроне; устройство генератора коротких импульсов с низким логическим уровнем, частота следования которого не превышает 600 Гц; устройство времязадающего конденсатора, который подключается параллельно в соответствии с участком коллектор-эмиттера транзистора; устройство управляемого генератора тока на транзисторе; измерительное устройство, такое же, как и в прототипе, которое имеет в своем арсенале фильтр нижних частот и содержит резистивный делитель напряжения; стабилитрон и конденсатор. Кроме того к системе будет относиться и мощный полевой транзистор, защитный диод.

Zoom

Немного теории:

Стабилизатор напряжения являет собою электронное (электрическое) или электромеханическое устройство, которое имеет выход и вход по напряжению и предназначается для того, чтобы поддерживать выходное напряжение во всех узких пределах, при условии существенного изменения выходного тока нагрузки и входного напряжения.

Zoom

Для того чтобы максимально точно разобраться в данном устройстве, чтобы понять принцип его работы и сущность, автомобилисту необходимо будет узнать о конструктивной составной данного устройства и о деталях, посредством которых данное устройство функционирует. Важно заметить, что основу стабилизатора напряжения будет составлять постоянный резистор и подстроечный резистор. Кроме того, в его арсенал будут входить конденсатор, транзистор, стабилитроны, микросхема и диоды.

Zoom

Дополнительные конденсаторы обеспечивают высокую стабильность напряжения в сети.
Данное устройство подкапотного стайлинга позитивно скажется на запуске авто и качестве звука в автомобиле.

Если детально изучить и рассмотреть стабилизатора напряжения для автомобиля, вникнуть в саму сущность и схему данного устройства, то можно выяснить, что оно не является таким сложным и нереальным, как это могло бы показаться на первый взгляд.

Zoom

Спасибо за внимание, всем добра!

www. drive2.com

Использование стабилизатора с бензиновым генератором

Вопрос:
У меня на даче установлен стабилизатор Лидер PS7500W-50. Через него пустил ток от бензинового генератора. Включив стабилизатор, генератор заглох. При повторном запуске генератора включил стабилизатор напряжения. Стабилизатор вышел из строя. Что было сделано неверно?

Ответ:

По-видимому ваш генератор не обеспечивает частоту генерируемого напряжения в пределах 50+/-2Гц.

В руководстве по эксплуатации стабилизаторов напряжения LIDER, в разделе Назначение изделия пункт 3. указано

Питание стабилизатора осуществляется от однофазной или трехфазной четырехпроводной сети переменного тока напряжением 220 В частотой 50 Гц. Стабилизатор не предназначен для питания от автономных дизель -электрических станций, не гарантирующих частоту генерируемого напряжения в пределах 50+/-2Гц.

(поэтому работа стабилизатора с генератором не рекомендуется)

В стабилизаторах напряжения Инверторного типа Штиль, работа основана на высокочастотном преобразовании напряжения, и работа с электростанциями допускается, однако диапазон частоты в которой преобразователь корректно работает тоже ограничен. ..

Если вам требуется преобразовать напряжение с генератора плохого качества в идеально по синусоиде и чистоте, то вам нужно обратить свое внимание на ИБП онлайн двойного преобразования.

www.liderteh.ru

Пример последовательно подключения генератора и стабилизатора напряжения

Совместимость генератора и стабилизатора напряжения.

Более комфортным и эффективным будет все-таки использование генераторных станций с автоматическим запуском, что позволит системе работать полностью в автономном режиме, без присутствия человека. Система автоматического запуска самостоятельно произведет запуск электрогенератора и своевременное необходимое отключение генератора при подаче электронапряжения в промышленной сети. Система автоматического запуска генератора автономно анализирует параметры напряжения сети, т.е. при выходе сетевого напряжения за рабочий диапазон или при отключении электроэнергии, автоматика электрогенератора автоматически отключит подключенных к схеме потребителей от внешней электросети, запустит генераторную станцию и осуществит подачу электроэнергии от него. Как только напряжение во внешней сети появится или войдёт в допустимые пределы, система автоматики переключит подключенных потребителей на внешнюю сеть и произведет отключение генераторной станции.

Работа генератора

По принципу действия генераторы разделяют на виды:

С ручным управлением.
С автоматическим управлением.

Такая автоматическая система дает возможность обеспечения постоянным пит

electriclub.ru

Как правильно и самому подключить генератор

Как подключить генератор к дому.

В этой небольшой статье хотелось бы рассказать о т ом, как наш народ, желая немного сэкономить на материалах, работе квалифицированных специалистов , умудряется подключать бензиновые дизельные генераторы.
Итак, недавно побывав в «гостях» у одного из товарищей который, по его словам, работал много лет судовым электриком и знает об электричестве все, в том числе и закон Ома 🙂 …

Так вот, причиной визита стало то, что бензиновый генератор, приобретенный у нас, отказывается выдавать жизненно важные 220 В , так как наши доблестные энергетики стали отключать электричество внезапно и на неопределенный срок.
При первом же осмотре «клиента», то есть, генератора прилегающего электрохозяйства, стала понятна причина отказа – вышел из строя блок AVR (автоматический регулятор напряжения). Немного поговорив с хозяиномбензинового генератора и задав пару наводящих вопросов, понял причину выхода из строя миниэлектростанции. Все оказалось достаточно просто.

Во время отключения основного электричества, заказчик подключал генератор в ближайшую розетку, при этом отключая вводной автомат, в итоге на весь дом подавалось электричество от генератора. При появлении электричества в основной сети генератор отключался, переноска отключалась от генератора, и включался вводной автомат.+
На самом деле способов подключения генератора к существующей сети дома не так уж и много, и способ, описанный выше, не годится, так как это опасно как для людей, так и для генератора. Всегда существует вероятность того, что человек ошибется в последовательности включения-отключения, что, впрочем, и произошло на данном объекте. После появления электричества наш «Судовой Электрик» заглушив генератор, забыл вынуть розетку из него. Результат ошибки уже описан выше.

Итак, как же правильно подключить генератор? Способов подключения несколько.
1) Перекидной рубильник.
Самый простой это использовать перекидной рубильник в три положения 1-0-2, то есть, в первом положенииПерекидной рубильник ABB объект (дом,офис) будет подключен к промышленной сети, в положении «0» нагрузка отключается. При переключении в положение «2» нагрузка подключена к резервному источнику электричества — генератору.
Чтобы было понятнее как и что куда подключать вот вам картинка .

2) Простейший блок АВР на контакторах.
Второй способ немного сложнее, но тоже имеет право на жизнь. В данном случае используем простейший АВР с приоритетом основного ввода. Алгоритм работы устройства достаточно прост: При пропадании городского электричества подходите к генератору и заводите его, если в основной сети нет электричества, замкнется контактор генератора. При появлении электричества в основной сети контактор генератора размыкается и включается контактор генератора.
Путем нехитрых манипуляций можем слегка усовершенствовать этот «полуАВР», и тогда при появлении электричества в городской сети, дополнительное реле будет глушить генератор.
Также можно установить дополнительно реле времени, и тогда, при запуске генератора нагрузка будет включена через определенное время, за которое генератор выйдет на свой нормальный режим работы, то есть, он (генератор) прогреется, обороты стабилизируются.

Данный тип подключениябензинового или дизельного генератора к существующему объекту позволяет подключить генератор, как с ручным запуском, так и генераторы оборудованные электростартером.

Схема АВРа.

3) Блок автоматического управления генератором.
Третий способ подключения бензинового,дизельного или газового генератора к дому. Для переключения нагрузки с города на генераторАВР порто-франкорекомендуем использовать полноценный АВР — автоматическое включение резервного питания.
Этот способ, пожалуй, самый оптимальный. В данном случае блок автоматики (АВР)контролирует наличие напряжения в основной сети и в случае пропадания напряжения автоматика (АВР) самостоятельно запускает бензиновый, дизельный или газовый генератор, прогревает и переключает нагрузку на миниэлектростанцию. При появлении электричества в основной сети происходит переключение нагрузки с генератора с последующей остановкой бензинового или дизельного генератора.
Единственный минус, в данном случае, это стоимость устройства запуска генератора (АВР) и стоимость самих монтажных работ, так как для коммутации генератора и системы АВР необходимы знания и навыки по подключению генератора и автоматики. Также необходимо учесть, что для работы генераторной установки в автоматическом режиме, миниэлектростанция должна быть оборудована электростартером.
В любом случае, если Вы намерены использовать генератор в качестве резервного источника электричества для дома, офиса, производства, рекомендуем обратиться к специалистам, которые произведут монтаж генератора быстрее и качественнее.

Ну и в конце поста немного юмора. Не бывает безвыходных ситуаций

Специалисты компании ПП»Электро-Сити» произведут квалифицированный монтаж генераторов, системы автозапуска генераторов, стабилизаторов напряжения и прочего электрооборудования.

Сергей. ПП «Электро-Сити»

Создайте двухступенчатую схему стабилизатора питания от сети – весь дом

В этой статье мы узнаем, как сделать схему с двумя реле или двухступенчатым стабилизатором напряжения для управления и регулирования напряжения сети 220 В или 120 В с помощью простой схемы.

Введение

В этой схеме стабилизатора мощности одно реле подключено для выбора высокого или низкого уровня от трансформатора стабилизатора на некотором конкретном уровне напряжения; в то время как второе реле поддерживает нормальное сетевое напряжение включенным, но в момент колебания напряжения оно переключается и выбирает соответствующий отвод HOT через контакты первого реле.

Обсуждаемая здесь простая схема стабилизатора мощности очень проста в изготовлении и, тем не менее, способна обеспечить двухступенчатую коррекцию входной сети.

Простой метод преобразования обычного трансформатора в стабилизирующий трансформатор также обсуждался с использованием принципиальной схемы.

Работа цепи

Как показано на следующем рисунке, работу всей схемы можно понять по следующим пунктам:

В основном идея здесь состоит в том, чтобы переключить реле №1 при двух разных крайних значениях сетевого напряжения (высоком и низком), которые считаются непригодными для данной техники.

Это переключение позволяет этому реле выбирать соответствующим образом согласованное напряжение от другого реле через свои замыкающие контакты.

Как подключить контакты реле

Контакты этого второго реле №2 гарантируют, что оно выбирает соответствующие напряжения от стабилизирующего трансформатора и поддерживает его готовность для реле №1 всякий раз, когда оно переключается во время опасных уровней напряжения. При нормальном напряжении реле №1 остается активным и выбирает нормальное напряжение через свои замыкающие контакты.

Транзисторы T1 и T2 используются как датчики напряжения. Реле №1 подключено к этой конфигурации на коллекторе Т2.

Пока напряжение в норме, Т1 остается выключенным. Следовательно, Т2 в этот момент остается включенным. Реле №1 активируется, и его замыкающие контакты подключают НОРМАЛЬНЫЙ ПЕРЕМЕННЫЙ ТОК к прибору.

Если напряжение имеет тенденцию к повышению, T1 медленно проводит, и на определенном уровне (определяемом настройкой P1) T1 полностью проводит и отключает T2 и реле №1.

Реле немедленно подключает к выходу скорректированное (пониженное) напряжение, подаваемое реле №2, через свои замыкающие контакты.

Теперь, в случае низкого напряжения T1 и T2, оба перестанут проводить, давая тот же результат, что и выше, но на этот раз подаваемое напряжение от реле №2 к реле №1 будет высоким, так что выход будет получать требуемую исправленный уровень напряжения.

Реле № 2 запитывается T3 на определенном уровне напряжения (согласно настройке P3) между двумя крайними значениями напряжения.Его контакты подключены к ответвлению трансформатора стабилизатора, так что он правильно выбирает желаемое напряжение.

Как собрать схему

Конструкция этой схемы очень проста. Это можно сделать, выполнив следующие действия:

Отрежьте небольшой кусок доски общего назначения (примерно 10 на 5 мм).

Начните сборку с установки транзисторов первыми, оставив между ними достаточно места, чтобы остальные можно было разместить вокруг каждого из них.Припаяйте и отрежьте их выводы.

Затем вставьте остальные компоненты и соедините их друг с другом и с транзисторами с помощью пайки. Воспользуйтесь принципиальной схемой для их правильной ориентации и размещения.

Наконец, закрепите реле, чтобы завершить сборку платы.

Следующая страница посвящена конструкции трансформатора стабилизатора мощности и процедуре испытаний. После того, как эти процедуры будут завершены, вы можете интегрировать тестируемую схему в соответствующие трансформаторы.

Вся установка может быть помещена в прочный металлический корпус и установлена для выполнения требуемых операций.
Список деталей

R1, R2, R3 = 1K, 1/4 Вт,

P1, P2, P3 = 10K, ЛИНЕЙНЫЕ ПРЕДУСТАНОВКИ,

C1 = 1000 мкФ / 25 В

Z1, Z2, Z3 = 3 В, 400 мВт ЗЕНЕР ДИОД ,

T1, T2, T3 = BC 547B,

RL1, RL2 = РЕЛЕ 12 В, SPDT, 400 Ом,

D1 – D4 = 1N4007,

TR1 = 0-12 В, 500 мА,

TR2 = 25 – 0-25 Вольт, 5 ампер. С РАЗДЕЛЕННЫМ ЦЕНТРАЛЬНЫМ ОТВЕТЧИКОМ, ОБЩЕЙ ПЛАТЫ, МЕТАЛЛИЧЕСКИМ КОРПУСОМ, СЕТЕВЫМ ШНУРОМ, РОЗЕТКОЙ, ДЕРЖАТЕЛЕМ ПРЕДОХРАНИТЕЛЯ И Т.Д.

Как преобразовать обычный трансформатор в стабилизирующий трансформатор

Стабилизирующие трансформаторы обычно изготавливаются на заказ и не доступны в готовом виде. рынок.Поскольку от них требуется несколько ответвлений сетевого напряжения переменного тока (высокого и низкого), а также поскольку они являются специфическими для конкретного применения, становится очень трудно получить их в готовом виде.

Настоящая схема также нуждается в трансформаторе регулятора мощности, но для простоты конструкции может быть включен простой метод преобразования обычного трансформатора источника питания в трансформатор стабилизатора напряжения.

Как показано на рисунке, здесь нам необходим обычный трансформатор на 25-0-25 / 5 ампер.Центральный отвод должен быть разделен, чтобы вторичная обмотка могла состоять из двух отдельных обмоток. Теперь нужно просто подключить первичные провода к двум вторичным обмоткам, как показано на схеме.

Таким образом, следуя описанной выше процедуре, вы сможете успешно преобразовать обычный трансформатор в стабилизирующий трансформатор, что очень удобно для данного приложения.

Как настроить устройство

Вам потребуется переменный источник питания 0-24 В / 500 мА для процедуры настройки.Это может быть выполнено следующими шагами:

Поскольку мы знаем, что колебания напряжения сети переменного тока всегда будут создавать пропорциональную величину колебаний напряжения постоянного тока от трансформатора, мы можем предположить, что для входных напряжений 210, 230 и 250 соответственно полученные эквивалентные напряжения постоянного тока должны быть 11,5, 12,5 и 13,5 соответственно.

Теперь установка соответствующих предустановок становится очень простой в соответствии с указанными выше уровнями напряжения.

Сначала отключите оба трансформатора TR1 и TR2 от цепи.
Держите ползунок P1, P2 и P3 примерно в середине положения.
Подключите к цепи внешний регулируемый источник питания. Отрегулируйте напряжение примерно до 12,5.
Теперь медленно начинайте регулировку P3, пока RL2 просто не активируется.
Уменьшите напряжение питания примерно до 11,5 В (при этом RL2 должен отключиться), отрегулируйте P1 так, чтобы RL1 просто отключился.
Постепенно увеличивайте подачу примерно до 13,5 – это должно заставить RL1 и RL2 включиться один за другим, указывая на правильность вышеуказанных настроек.
Теперь медленно отрегулируйте P2 так, чтобы RL1 снова отключился при этом напряжении (13,5).
Подтвердите указанные выше настройки, изменяя входное напряжение от 11,5 до 13,5 взад и вперед. Вы должны получить следующие результаты:
RL1 должен отключаться при уровнях напряжения 11,5 и 13,5, но должен оставаться активным между этими напряжениями. RL2 должен включаться при напряжении выше 12,5 и выключаться при напряжении ниже 12 В.

На этом процедура настройки завершена.

Окончательная конструкция этого блока регулятора мощности может быть завершена путем соединения испытанной схемы с соответствующими трансформаторами и сокрытия всей секции внутри хорошо вентилируемого металлического корпуса, как предложено на предыдущей странице.

Подключение генератора и стабилизатора

Для работы с бензиновым (или дизельным) электрогенератором можно приобрести только гибридный стабилизатор.
Стабилизатор любого другого типа при совместной работе с генератором может «раскрутиться» (в результате либо стабилизатор, либо генератор сгорит).

Его также можно использовать с генератором, если вам не нужно потреблять больше энергии от газогенератора (например, несколько лампочек).
Записать мощный насос или холодильник с инвертора уже не получится.

При выборе стабилизатора для электрогенератора необходимо учитывать как мощность, потребляемую нагрузкой, так и максимальную мощность, которую может выдать генератор.
Если стабилизатор будет слишком мощным, то его возможности не будут задействованы в полной мере (генератор не даст большей мощности, чем может).
Если стабилизатор будет слишком слабым, то он отключится от перегрузки (или просто выйдет из строя).
Самым оптимальным выбором будет стабилизатор «следующего рейтинга»: если у вас есть генератор, например, на 3 кВт, то и надо.

Ниже вы можете выбрать стабилизаторы, которые подойдут для вашего генератора или автономной электростанции.

Отличным дополнением к покупке генератора станет покупка стабилизатора напряжения Volter, который сделает систему еще более надежной и экономичной.

Генераторы напряжения применяются при ненадежности центральной системы электроснабжения, то есть при частых скачках напряжения и перебоях в ее подаче. Генератор обеспечивает электричеством те помещения, которые были отключены от электросети.Но в некоторых случаях при резком снижении напряжения наблюдается ложное срабатывание АВР, то есть запускается генератор, когда он еще не нужен. Подключение стабилизатора к генератору решает эту проблему.

Принцип работы генератора

В зависимости от принципа работы генераторы подразделяются на две группы. Устройства с ручным управлением должны быть активированы самим владельцем после обнаружения проблем в работе основной электросети.Этот метод менее эффективен, если генератор должен питать высокочувствительное оборудование: неизбежно пройдет некоторое время между отключением электроэнергии и запуском генератора. Таким способом нельзя обеспечить защиту от скачков напряжения. Поэтому генераторы этого типа используются все реже.
В настоящее время генераторов, которые работают автоматически: устройство контролирует состояние источника питания и автоматически включается в случае сбоя. При восстановлении сетевого питания генератор автоматически отключается, и питание устройств снова передается во внешнюю сеть.

Эта система позволяет обеспечить бесперебойное питание для различных устройств, но у нее есть один недостаток: генераторная установка может быть активирована, если внешняя электросеть исправна. Такое самопроизвольное переключение становится возможным, когда напряжение в сети резко падает только на короткий промежуток времени. Автоматическая система, контролирующая включение и выключение генератора, ошибается и принимает это падение напряжения за полное отключение.
Использование генератора в сочетании со стабилизатором тока , который подключается к сети перед генератором, полностью решает эту проблему.Если он установлен со стабилизатором , генератор запустится только тогда, когда действительно произойдет отключение электроэнергии. Генератор со стабилизатором не включится при незначительных колебаниях сетевого напряжения.

Как выбрать регулятор напряжения?

При покупке регулятора напряжения важно правильно рассчитать необходимую мощность устройств. Обычно для этого находят сумму мощностей всех электроприборов, которые будут подключены к сети, и добавляют к ней еще 25%.Поэтому перед покупкой стабилизатора к генератору потребуются некоторые расчеты. Кроме того, необходимо учитывать разницу между активными и реактивными типами нагрузок.

Активная нагрузка на сеть создается устройствами, вырабатывающими тепло – электрическими плитами, обогревателями, утюгами и другими подобными приборами. Реактивные нагрузки – это нагрузки на устройства, которые не только выделяют тепло, но и решают другие проблемы. Для реактивных нагрузок расчет мощности немного сложнее: имеющийся показатель делится на коэффициент cosφ.Соответственно меняется и единица измерения: мощность устройств с реактивной нагрузкой меняется уже в Вольтах, а не в Ваттах.

Также генераторы классифицируются по типу используемого топлива. Для кого-то подойдет дизель, а другие работают исключительно на бензине. Дизель-генераторы дороже аналогичных бензиновых, но при этом потребляют меньше топлива и более надежны в эксплуатации. Какой вариант подойдет для конкретного случая, решать вам, а в сложных случаях стоит проконсультироваться со специалистом.

Стоимость покупки генератора со стабилизатором напряжения полностью оправдана и быстро окупается, так как обеспечивает работоспособность вашего оборудования в любой момент и предотвращает выход из строя чувствительного оборудования при скачках напряжения.

Генераторы напряжения

применяются в случаях ненадежной работы центральной системы электроснабжения, при частых скачках и скачках напряжения. Генератор подает электроэнергию в места, где нет электричества, но в случае резкого падения напряжения происходит ложное срабатывание АВР, то есть генератор запускается, когда он еще не нужен.Чтобы этого не произошло, стабилизатор подключается по схеме перед генератором.

Работа генератора

По принципу действия генераторы делятся на типы:

Ручное управление.
С автоматическим управлением.

Ручные генераторы управляются вручную при обнаружении проблем с питанием от сети. Этот способ недостаточно эффективен, так как при подключении высокочувствительных устройств между отключением электроэнергии и запуском генератора проходит много времени.Вы не можете предотвратить скачки напряжения с помощью генератора. Поэтому ручные генераторы не очень популярны.

Генераторы с автоматическим включением, отслеживая работу электрической сети … Автоматически запускается при отключении сети. При нормализации сети генератор сразу отключается самостоятельно, а работа всех электрических устройств переключается на основную сеть.

Такая автоматика дает возможность обеспечивать постоянным питанием различные устройства … Однако у нее есть недостаток: генератор может запускаться даже при исправной основной сети.Такое включение возможно при резком падении напряжения в сети на короткое время. Автоматика срабатывает по ошибке и принимает это снижение напряжения питания за отключение сети.

Использование генератора вместе со стабилизатором, подключенным к сети перед генератором, решает эту проблему. Теперь генератор будет запускаться только при фактическом отключении электроэнергии. Стабилизатор предотвратит запуск генератора при небольших колебаниях напряжения питания в сети.

Выбор стабилизатора для генератора

Перед покупкой стабилизатора напряжения необходимо произвести правильный расчет мощности устройства. В этом случае сложите мощности всех планируемых к подключению устройств и добавьте резерв около 25%. Также нельзя забывать о разнице между реактивной и активной нагрузкой.

Активная нагрузка возникает в сети от устройств, выделяющих тепло. Это такие устройства, как обогреватели, плиты, духовки, утюги и другие устройства.Реактивная нагрузка возникает в сети от устройств, которые решают другие проблемы, помимо тепловыделения. Для них мощность вычислить сложнее. Мощность, полученная первым способом, делится на cos φ. Единица измерения также меняется. Реактивная мощность устройств измеряется в вольтах, а не в ваттах.

Генераторы

делятся на типы в зависимости от используемого топлива. Некоторые из них работают на дизельном топливе, а другие – только на бензине. Генераторы с дизельным двигателем дороже бензиновых, но они потребляют меньше топлива и более надежны в эксплуатации.Какой генератор подойдет вам – каждый решает сам. Если возникнут трудности с выбором, лучше обратиться за консультацией к специалистам.

Ваши затраты на генератор быстро окупятся, поскольку стабилизатор обеспечивает работу ваших устройств в любых режимах и предотвращает их выход из строя в аварийных режимах.

Предлагаем к продаже отличные однофазные и трехфазные электрические устройства высокой надежности и качества, обеспечивающие круглосуточную безопасность дорогостоящих генераторных установок в сетях 220 и 380 Вольт.Основная сфера применения таких специализированных устройств – элитные коттеджи, частные дома и загородные коттеджи. Рекомендуемая к заказу точность вывода для серий составляет 3-10%. Все функции этих популярных диапазонов 2, 3, 5, 8, 9, 10, 12, 15, 20 и 30 кВА (кВт) полностью автоматические. Помимо широкого спроса на такое электрооборудование в бытовой сфере, они хорошо зарекомендовали себя благодаря своим хорошим техническим характеристикам и безаварийной работе при непрерывной эксплуатации в офисных помещениях, торговых залах и промышленных объектах.Купить стабилизатор напряжения для генератора можно в Москве и Санкт-Петербурге. Все представленные стабилизирующие устройства российского производства компании «ЭТК Энергия» обеспечивают наличие эффективной многоступенчатой защиты и лучшую самодиагностику нового поколения. По способу установки некоторые модели бытовой сборки за счет универсального компактного корпуса имеют возможность работы в настенном и напольном положениях. Для этого такие устройства оснащаются специальными настенными креплениями с тыльной стороны металлического корпуса.По типу сглаживания опасного электропитания премиальные марки автоматов делятся на: недорогие релейные с быстрым откликом, электромеханические, а также гибридные с плавной нормализацией скачков и провалов в электрической сети и электронные (тиристорные). с чистой синусоидальной формой волны.

Трехфазный или однофазный стабилизатор напряжения для генератора оптимально поддержит высококачественное электропитание круглосуточно в случае достаточно больших перегрузок сети.Он обеспечит стабильное выравнивание высокого и низкого электричества, сможет легко подавить электромагнитные помехи и максимально защитить современное оборудование различного назначения от короткого замыкания … Самый высокий критический диапазон (от 65 В до 265 В) встречается у высокоточных тиристоров типа Classic и Ультра. Многие российские электроприборы нашего интернет-магазина имеют тщательно продуманную конструкцию корпуса, благодаря чему легко выдерживают сильные отрицательные температуры (до -30 ° C) и стабильно работают в помещениях с повышенной влажностью воздуха.Купить стабилизатор напряжения для генератора можно в Москве, Санкт-Петербурге по доступной цене. Среди отечественного оборудования для электросетей потребителей переменного тока и напряжений есть абсолютно бесшумные линейки и серии с низким уровнем шума (low noise). Работоспособность на протяжении всего времени работы контролируется специальным микропроцессорным блоком управления. Если нет необходимости регулировать критические падения, то можно использовать режим ручного байпаса, который переключается на электрическое питание напрямую от сети.Цифровой дисплей качественного сетевого оборудования помогает своевременно узнавать важную информацию о текущем состоянии сети. Гарантия на простые и морозостойкие сертифицированные модели (однофазные, трехфазные) для домашнего и промышленного использования предоставляется сроком на 1-3 года.

Перед тем, как выбрать стабилизатор переменного напряжения, нужно понять, что это за электроаппарат, для чего он нужен. Принцип работы устройства основан на работе автотрансформатора.В зависимости от того, есть ли повышенное или пониженное напряжение в линии электропередачи, автотрансформатор, использующий плату управления, снижает или увеличивает выходное напряжение до 220 В в аппарате и до 380 В на входе с точностью от 0,5% до 7%.

Увеличение или уменьшение параметров напряжения происходит за счет включения определенной обмотки на трансформаторе с помощью ключей переключения на электронных стабилизаторах или установки обмотки трансформатора токосъемного контактора на электромеханическом стабилизаторе.

Устройство выводит на стандартное значение напряжения (220 В или 380 В) только от стационарной линии питания, с определенной погрешностью. В сетевом проводе частота тока составляет 50 Гц, а форма волны напряжения представлена в виде волны (чисто синусоидальной волны). Стабилизатор переменного тока защищает оборудование от коротких замыканий, а некоторые модели – от воздействия грозы. Стабилизатор напряжения нельзя устанавливать в цепи после бытового электрогенератора.

На выходе бензинового или дизельного генератора форма волны напряжения только близка к синусоиде, но имеет пилообразные всплески, частота может отличаться от 50 Гц (от 48 до 52 Гц), напряжение может меняться в определенном диапазоне .Ток от генератора может подаваться напрямую практически на все электроприборы, за исключением отопительных котлов, циркуляционных насосов отопления, дорогостоящего аудио- и видеооборудования и другого оборудования, к которому предъявляются высокие требования к качеству напряжения. Можно поставить перед собой такие устройства, которые из-за двойного преобразования образует на выходе чистую синусоидальную волну … Если после генератора установить стабилизатор напряжения, то он рано или поздно выйдет из строя и перестанет корректировать напряжение, поступающее с генератор.Ток от генератора нужно подводить в дом в обход или после стабилизатора, или через байпас.

Исключение составляют инверторные генераторы, с их помощью они получают переменный ток, по качеству сопоставимый с током от стационарной сети. После этого стабилизация или коррекция формы напряжения не требуется.

Существует только одна модель стабилизатора, способного изменять форму напряжения от генератора и стабилизировать напряжение после электрогенератора – устройство серии СДП-1 / 1-3-220.Он выполнен на базе ИБП on-line и идеально стабилизирует ток как от генератора, так и от стационарной сети, кроме стабилизации напряжения не пропускает высокочастотные импульсы.

Сварочный аппарат нельзя подключать к стабилизатору. Если напряжение в вашей электросети отличается от 220 В, но вам нужно работать сварочным аппаратом, то можно использовать ЛАТР – электромеханический автотрансформатор. Необходимо вручную выставить необходимое значение напряжения, но при этом убедиться, что оно не меняется в сети, иначе оно изменится на выходе после LATR, что может привести к поломке оборудования, подключенного к автотрансформатору.

Первым шагом при выборе стабилизатора является определение количества фаз. Если к дому подходят 2 провода (фаза, нейтраль) – это признак однофазной сети, если 4 провода (три фазы, одна нейтраль) – трехфазная сеть … Соответственно, на однофазной сети нужно установить однофазное устройство, на трехфазное – трехфазный стабилизатор переменного тока.

Если вы хотите защитить все электроприборы в доме, то сразу после счетчика электроэнергии и автоматов защиты от максимального тока устанавливают стабилизаторы.Если нет необходимости в стабилизации напряжения по всему помещению, то можно приобрести маломощные устройства перед телевизором, отопительным котлом, насосом, холодильником или микроволновой печью. Очень часто в частные дома подводят трехфазную сеть напряжением 380 В, а по дому разводят три фазы по 220 В, тогда рационально установить 3 однофазных стабилизатора. Если необходимо защитить трехфазное электрическое устройство (котел, двигатель, автомат), то лучше использовать 1 трехфазный прибор или 3 однофазных стабилизатора на коммутационной стойке с БКС (блок управления сетью).Качественные трехфазные стабилизаторы в одном корпусе производятся итальянской компанией Ortea под ТМ, а российская компания «ТМ» выпускает устройства малой мощности (3600, 6000 и 9000 ВА, серия R-3). Трехфазный стабилизатор в одном блоке содержит три однофазных, по сути, это 3 однофазных устройства. Российские производители «Штиль» выпускают трехфазное оборудование по следующей схеме: три однофазных стабилизатора, объединенные общим блоком или стойкой.

После того, как количество фаз определено, нужно выбрать необходимую мощность.Оптимальный вариант: покупатель знает, какую мощность должно иметь устройство, например, известна общая разрешенная мощность подключения дома к основной линии электропередачи.

Второй вариант определения мощности: исходя из силы тока вводимых автоматов … Сила тока в амперах нужно умножить на 220 В, и мы получим мощность в ваттах. В трехфазной сети мощность следует умножить на 3, вы получите общую трехфазную мощность.

Третий способ: посчитать общую мощность всей бытовой техники в комнате.При расчете учитывается коэффициент пусковых токов. Пусковые токи задаются с помощью электродвигателя, насоса или компрессора. При запуске двигатель потребляет мощность в 2-6 раз больше номинальной, поэтому мощность этих электроприборов нужно учитывать с учетом пусковых токов. Пусковые токи длятся не более секунды, но они существенно влияют на нагрузку, и ими ни в коем случае нельзя пренебрегать при выборе стабилизатора.

Краткий перечень электроприборов, у которых есть пусковые токи:

Следующим шагом при выборе стабилизатора является выяснение проблемы напряжения в магистральной сети.

Если отклонение параметров от нормы небольшое (входное напряжение находится в диапазоне 155 – 260 В), то устанавливаются базовые стабилизаторы «Штиль» серии R, серии Progress T, Lider W-30, Volter – W. ряд. При слишком низком или повышенном напряжении следует рассматривать устройства специализированной серии: Прогресс ТР (Псков), Лидер В-50, Вольтер ШН или Ш.

Если есть мерцание света или в помещении много дорогого и требовательного оборудования, то следует учитывать стабилизаторы напряжения с высокой точностью срабатывания и небольшой погрешностью: серии Progress L или SL, Lider SQ или SQ-I серии, серии Volter PT или PTT.

Если в доме установлено большое количество оборудования с пусковыми токами: глубинные насосы, холодильники, мойки Kohler и т. Д., То рекомендуем рассмотреть стабилизаторы, выдерживающие большие бросковые перегрузки по току.К таким устройствам относятся устройства серии Прогресс, и, в которых установлено 2 трансформатора, так что они выдерживают перегрузку до 400%.

Вся серия украинских стабилизаторов Volter имеет способность выдерживать перегрузку до 300%. Стабилизаторы, изготовленные на заводе Varcon (Москва), могут кратковременно работать при перегрузке, превышающей номинальную мощность в 7 раз.

После того, как были описаны алгоритмы выбора мощности стабилизатора напряжения, приведены примеры выбора моделей устройств, нужно определиться, где он будет установлен: в отапливаемом, неотапливаемом помещении или на улице.При минусовой температуре могут использоваться украинские стабилизаторы Volter (до -40 ˚C), итальянские однофазные стабилизаторы Vega (до -25 ˚C), трехфазные итальянские устройства Orion и Orion Plus (до -25 C). Работа.

Если вам необходимо установить устройство на открытом воздухе, лучше приобрести металлический шкаф с вентиляционными отверстиями. Однако пыль и вода не должны попадать внутрь. Лучше всего устанавливать стабилизаторы Volter в шкафу, они лучше других работают в сложных климатических условиях. Другие производители качественного оборудования делают стабилизаторы для работы при плюсовых температурах, но их можно установить и в неотапливаемом помещении.

Если вы выезжаете на дачу зимой, лучше выключить стабилизатор и утеплить беспыльным теплоизоляционным материалом, чтобы вентиляторы не забивались пылью. Приезжая зимой на дачу, нужно сначала просушить и прогреть комнату, а затем включить прибор. Если включить ТЭНы, то питание лучше через байпас, а после прогрева переключить байпас на работу через стабилизатор напряжения.

Есть второй способ работы стабилизаторов при отрицательных температурах, не приспособленный для этого: прибор всегда должен находиться под нагрузкой и в помещении с минимальной циркуляцией воздуха.Элементная база и трансформатор будут подогревать воздух внутри стабилизатора напряжения; также можно разместить небольшой нагревательный элемент или мощную лампу накаливания.

Какой тип регулятора напряжения выбрать? Есть два типа устройств: электромеханические и электронные, у каждого типа есть свои плюсы и минусы.

Принцип действия электромеханических устройств заключается в перемещении токосъемного контактора по обмотке автотрансформатора. Преимущества данного типа агрегата:

высокая точность работы (+/- 0.5%),
плавная стабилизация,
надежность,
работают при температурах ниже 0 ˚С,
выдерживают перегрузки до 200% номинальной мощности.

Их недостатки:

меньшая скорость отклика по сравнению с электронными стабилизаторами,
износ токосъемных контакторов (их нужно будет периодически менять, но замена может производиться быстро и недорого).

Также «слабым звеном» электромеханического стабилизатора является сервопривод (электродвигатель).Заменить его несложно, и ломается он редко. Надежные электромеханические стабилизаторы производятся итальянской компанией Ortea под торговыми марками Vega, Orion и Orion Plus.

Электронные стабилизаторы переменного напряжения

Обмотки автотрансформатора включаются и выключаются полупроводниковыми элементами симисторов или тиристоров, в более дешевых моделях – электронными реле. Их преимущества: высокая скорость срабатывания за счет работы полупроводниковых переключателей, долговечность клавиш, в конструкции отсутствуют механические компоненты, подверженные износу.Недостатки: ступенчатая стабилизация, чувствительность к условиям работы полупроводниковых элементов.

По принципу установки различают три типа стабилизаторов: напольные; напольные с возможностью крепления на стене; напольные с возможностью установки на стойку выключателей или на стену.

Для стабилизаторов можно приобрести дополнительные аксессуары: байпас, коммутационную стойку и ДКС. Байпас – это устройство, с помощью которого можно переключать переменный ток: он проходит через стабилизатор напряжения или байпас, ток переключается с помощью ручного тумблера на байпасе.Это устройство следует использовать, когда требуется пусковой ток в обход стабилизатора при питании от генератора.

Пример второй: работа со сварочным аппаратом. В этом случае байпас дает возможность без коммутации проводить любые работы со стабилизатором, профилактическое обслуживание, ремонт или замену проводки. Стойки коммутационные используются для трехфазной сети, они обеспечивают удобство установки 3-х стабилизаторов (каждый на свою фазу, стойка имеет общую клеммную колодку).Всего существует 4 типа стоек:

пустые – для установки и коммутации;
с байпасом;
с байпасом и ДКС;
с BCS без байпаса. BCS – это блок управления сетью, который отключает все стабилизаторы при отключении питания на одной фазе или выходе параметров напряжения за пределы стабилизации. ДКС нужен, когда к трехфазному стабилизатору подключают трехфазную нагрузку на 380 В: автомат, насос, печку. Этот тип оборудования требует постоянного электропитания на всех трех фазах, прерывание электропитания хотя бы на одной из фаз исключено.Для частных домов, на которые подведено три фазы, но внутри дома разводка выполняется по однофазной схеме, установка ДКС не требуется. Залогом длительной эксплуатации стабилизатора напряжения являются следующие условия:
соблюдение температурного режима окружающей среды,
работа без перегрузок по мощности,
правильно подобранный тип стабилизатора (соответствует условиям параметров напряжения в стационарной электросети).

Главный показатель качества и надежности – оптимальная цена стабилизатора напряжения. Если показатели производительности устройства указаны высокие, но при этом у него невысокая стоимость, значит, оно произведено в Китае, даже если в графе «Производитель» указана другая страна. Китайские стабилизаторы заказывают российские компании, и они поставляются исключительно в страны СНГ, требований к качеству нет, кроме одного: минимально возможная цена. Качественное оборудование стабилизации напряжения производится в России, Италии и Украине, дешевое оборудование – в Китае.В других странах нет заводов по производству стабилизаторов, есть только зарегистрированные торговые марки. Качественный стабилизатор переменного напряжения – это главный элемент безопасности вашего дома, электрооборудование, залог спокойной и комфортной жизни. Не экономьте на безопасности!

ИБП и стабилизаторы

Источник бесперебойного питания , а также источник бесперебойного питания , ИБП или резервный аккумулятор / маховик – это электрическое устройство, которое обеспечивает аварийное питание нагрузки при выходе из строя входного источника питания, обычно от сети.ИБП отличается от вспомогательной или аварийной системы питания или резервного генератора тем, что он обеспечивает почти мгновенную защиту от перебоев в подаче питания за счет подачи энергии, хранящейся в батареях, суперконденсаторах или маховиках. Время работы от батареи большинства источников бесперебойного питания относительно невелико (всего несколько минут), но достаточно для запуска резервного источника питания или надлежащего отключения защищаемого оборудования.

ИБП обычно используется для защиты оборудования, такого как компьютеры, центры обработки данных, телекоммуникационное оборудование или другое электрическое оборудование, где неожиданное отключение питания может привести к травмам, смертельному исходу, серьезному нарушению работы или потере данных.Размеры блоков ИБП варьируются от блоков, предназначенных для защиты одного компьютера без видеомонитора (номинальное напряжение около 200 вольт-ампер), до больших блоков, питающих целые центры обработки данных или здания. Самый большой в мире ИБП, 46-мегаваттная аккумуляторная система хранения электроэнергии (BESS) в Фэрбенксе, Аляска, обеспечивает питание всего города и близлежащих сельских населенных пунктов во время отключений.

Общие проблемы с питанием

Основная роль любого ИБП – обеспечивать кратковременное питание при выходе из строя входного источника питания.Однако большинство ИБП также способны в той или иной степени исправлять общие проблемы с электроснабжением:

Скачок напряжения или длительное перенапряжение
Кратковременное или продолжительное снижение входного напряжения
Шум, определяемый как высокочастотный переходный процесс или колебание, обычно вводимый в линию ближайшим оборудованием
Нестабильность частоты сети
Гармоническое искажение: определяется как отклонение от идеальной синусоидальной формы волны, ожидаемой на линии

ИБП

делятся на категории в зависимости от того, какие из вышеперечисленных проблем они решают, ^{[ сомнительно – обсудить ]} и некоторые производители классифицируют свои продукты в соответствии с количеством проблем, связанных с питанием, которые они решают.

Технологии

Три основные категории современных систем ИБП: on-line , line-interactive и standby . Интерактивный ИБП использует метод «двойного преобразования» для приема входного переменного тока, выпрямления в постоянный ток для прохождения через перезаряжаемую батарею (или цепочки батарей), а затем обратное преобразование в 120/230 В переменного тока для питания защищенного оборудования. Линейно-интерактивный ИБП поддерживает инвертор в рабочем состоянии и перенаправляет путь постоянного тока батареи от нормального режима зарядки к подаче тока при потере питания.В резервной («автономной») системе нагрузка питается напрямую от входной мощности, а схема резервного питания активируется только при отключении сетевого питания. Большинство ИБП мощностью менее 1 кВА относятся к линейно-интерактивным или резервным, которые обычно дешевле.

Для больших блоков питания иногда используются динамические источники бесперебойного питания (DUPS). Синхронный двигатель / генератор переменного тока подключается к сети через дроссель. Энергия хранится в маховике. При пропадании сетевого питания вихретоковая регулировка поддерживает мощность на нагрузке до тех пор, пока не исчерпывается энергия маховика.DUPS иногда комбинируются или объединяются с дизельным генератором, который включается после короткой задержки, образуя дизельный роторный источник бесперебойного питания (DRUPS).

ИБП на топливных элементах был разработан в последние годы с использованием водорода и топливных элементов в качестве источника энергии, что потенциально обеспечивает длительное время работы в небольшом пространстве. ^{[ необходима ссылка ]}

Не в сети / в режиме ожидания

Автономный / резервный ИБП. Типичное время защиты: 0–20 минут.Расширение емкости: обычно недоступно

Автономный / резервный ИБП (SPS) предлагает только самые основные функции, обеспечивая защиту от перенапряжения и резервное питание от батареи. Защищаемое оборудование обычно подключается непосредственно к входящей электросети. Когда входящее напряжение падает ниже или поднимается выше заданного уровня, SPS включает свою внутреннюю схему инвертора постоянного и переменного тока, которая питается от внутренней аккумуляторной батареи. Затем ИБП механически включает подключенное оборудование на свой инверторный выход постоянного и переменного тока.Время переключения может достигать 25 миллисекунд в зависимости от количества времени, которое требуется резервному ИБП для обнаружения потери напряжения в электросети. ИБП предназначен для питания определенного оборудования, такого как персональный компьютер, без каких-либо нежелательных провалов или сбоев в работе этого устройства.

Линейно-интерактивный

Линейно-интерактивный ИБП. Типичное время защиты: 5–30 минут. Емкость Расширение: несколько часов

Линейно-интерактивный ИБП аналогичен резервному ИБП, но с добавлением многоотводного автотрансформатора переменного напряжения.Это особый тип трансформатора, который может добавлять или убирать катушки с проводом, тем самым увеличивая или уменьшая магнитное поле и выходное напряжение трансформатора. Он также известен как понижающий-повышающий трансформатор .

Этот тип ИБП способен выдерживать постоянные падения напряжения из-за пониженного напряжения и скачки перенапряжения без потребления ограниченной мощности резервной батареи. Вместо этого он компенсирует, автоматически выбирая различные ответвления мощности на автотрансформаторе. В зависимости от конструкции изменение ответвления автотрансформатора может вызвать очень кратковременное отключение выходной мощности, в результате чего ИБП, оборудованные системой аварийной сигнализации об отключении питания, на мгновение подаст сигнал.

Это стало популярным даже в самых дешевых ИБП, поскольку в нем используются уже включенные компоненты. Основной трансформатор 50/60 Гц, используемый для преобразования между линейным напряжением и напряжением батареи, должен обеспечивать два немного разных отношения витков: один для преобразования выходного напряжения батареи (обычно кратного 12 В) в линейное напряжение, а второй для преобразования линейное напряжение до немного более высокого напряжения зарядки аккумулятора (например, кратного 14 В). Разница между двумя напряжениями заключается в том, что для зарядки аккумулятора требуется дельта-напряжение (до 13–14 В для зарядки аккумулятора 12 В).Кроме того, легче выполнить переключение на стороне сетевого напряжения трансформатора из-за более низких токов на этой стороне.

Чтобы получить функцию понижающего / повышающего , все, что требуется, – это два отдельных переключателя, чтобы вход переменного тока мог быть подключен к одному из двух отводов первичной обмотки, а нагрузка подключена к другому, таким образом, используя первичную обмотку главного трансформатора обмотки в качестве автотрансформатора. Аккумулятор все еще может заряжаться при «понижении» перенапряжения, но при «повышении» пониженного напряжения на выходе трансформатора слишком мало для зарядки аккумуляторов.

Автотрансформаторы
могут быть спроектированы для покрытия широкого диапазона изменяющихся входных напряжений, но это требует большего количества ответвлений и увеличивает сложность и стоимость ИБП. Обычно автотрансформатор покрывает диапазон только от 90 В до 140 В для мощности 120 В, а затем переключается на аккумулятор, если напряжение становится намного выше или ниже этого диапазона.
В условиях низкого напряжения ИБП будет потреблять больше тока, чем обычно, поэтому ему может потребоваться цепь с более высоким током, чем нормальное устройство.Например, для питания устройства мощностью 1000 Вт при напряжении 120 В ИБП потребляет 8,33 А. Если произойдет отключение напряжения и напряжение упадет до 100 В, ИБП потребляет 10 А. для компенсации. Это также работает в обратном направлении, так что в условиях перенапряжения ИБП потребуется меньший ток.
Онлайн / двойное преобразование

В онлайн-ИБП батареи всегда подключены к инвертору, поэтому переключатели мощности не требуются. Когда происходит потеря мощности, выпрямитель просто выпадает из цепи, и батареи поддерживают стабильную и неизменную мощность.Когда питание восстанавливается, выпрямитель продолжает нести большую часть нагрузки и начинает заряжать батареи, хотя зарядный ток может быть ограничен, чтобы предотвратить перегрев аккумуляторов мощным выпрямителем и выкипание электролита. Основным преимуществом ИБП, подключенного к сети, является его способность обеспечивать «электрический брандмауэр» между входящим сетевым питанием и чувствительным электронным оборудованием.
Онлайн-ИБП идеально подходит для сред, где необходима электрическая изоляция, или для оборудования, которое очень чувствительно к колебаниям мощности.Хотя когда-то он был зарезервирован для очень больших установок мощностью 10 кВт или более, достижения в области технологий теперь позволили сделать его доступным в качестве обычного потребительского устройства с мощностью 500 Вт или меньше. Первоначальная стоимость онлайн-ИБП может быть выше, но общая стоимость владения, как правило, ниже из-за более длительного срока службы батареи. Интерактивный ИБП может потребоваться в случае «шумной» энергосистемы, частых провалов в электроснабжении, перебоев в электроснабжении и других аномалий, когда требуется защита чувствительных нагрузок ИТ-оборудования или когда необходима работа от резервного генератора длительного режима.

Базовая технология онлайн-ИБП такая же, как у резервного или линейно-интерактивного ИБП. Однако, как правило, он стоит намного дороже из-за того, что он имеет гораздо больший ток зарядного устройства / выпрямителя для преобразования переменного тока в постоянный, а также выпрямитель и инвертор, предназначенные для непрерывной работы с улучшенными системами охлаждения. Он называется ИБП с двойным преобразованием из-за того, что выпрямитель напрямую управляет инвертором, даже при питании от нормального переменного тока.

Прочие исполнения

Гибридная топология / двойное преобразование по запросу

Эти гибридные роторные ИБП не имеют официальных обозначений, хотя в UTL используется одно название – «двойное преобразование по требованию».Этот тип ИБП ориентирован на высокоэффективные приложения, сохраняя при этом функции и уровень защиты, обеспечиваемые двойным преобразованием.
Гибридный ИБП (двойное преобразование по требованию) работает как автономный / резервный ИБП, когда условия питания находятся в пределах определенного предустановленного окна. Это позволяет ИБП достигать очень высоких показателей эффективности. Когда условия электропитания выходят за пределы предопределенных окон, ИБП переключается в режим онлайн / с двойным преобразованием. В режиме двойного преобразования ИБП может регулировать колебания напряжения без использования батареи, может отфильтровывать линейные шумы и частоту управления.Примерами такой конструкции ИБП с гибридным / двойным преобразованием по требованию являются HP R8000, HP R12000, HP RP12000 / 3 и Eaton BladeUPS.
Феррорезонанс

Феррорезонансные блоки работают так же, как резервные ИБП; однако они подключены к сети, за исключением того, что для фильтрации выходного сигнала используется феррорезонансный трансформатор. Этот трансформатор предназначен для удержания энергии достаточно долго, чтобы покрыть время между переключением с сети на питание от батареи, и эффективно исключает время переключения.Многие феррорезонансные ИБП имеют КПД 82–88% (переменный / постоянный-переменный ток) и обеспечивают отличную изоляцию.
Трансформатор имеет три обмотки: одна для обычного сетевого питания, вторая для выпрямленного питания от батареи и третья для выходной мощности переменного тока на нагрузке.
Когда-то это был доминирующий тип ИБП, и его мощность ограничена диапазоном около 150 кВА. Эти блоки до сих пор в основном используются в некоторых промышленных условиях (нефтегазовая, нефтехимическая, химическая, коммунальная и тяжелая промышленность) из-за прочной природы ИБП.Многие феррорезонансные ИБП, использующие технологию управляемого ферро, могут не взаимодействовать с оборудованием коррекции коэффициента мощности. ^{[ требуется дальнейшее объяснение ]}
Питание постоянного тока

ИБП, предназначенный для питания оборудования постоянного тока, очень похож на онлайн-ИБП, за исключением того, что ему не нужен выходной инвертор. Кроме того, если напряжение батареи ИБП соответствует напряжению, необходимому устройству, источник питания устройства также не понадобится. Поскольку один или несколько шагов преобразования мощности исключаются, это увеличивает эффективность и время работы.
Во многих системах, используемых в телекоммуникациях, используется «обычная батарея» со сверхнизким напряжением 48 В постоянного тока, поскольку для нее предусмотрены менее строгие правила техники безопасности, такие как установка в кабелепроводе и распределительных коробках. Постоянный ток обычно был доминирующим источником питания для телекоммуникаций, а переменный ток обычно был доминирующим источником для компьютеров и серверов.
Было много экспериментов с питанием 48 В постоянного тока для компьютерных серверов в надежде снизить вероятность сбоя и стоимость оборудования.Однако, чтобы обеспечить такое же количество энергии, ток должен быть выше, чем в эквивалентной цепи 115 В или 230 В; больший ток требует более крупных проводников или больше энергии теряется в виде тепла.
Портативный компьютер – классический пример ПК со встроенным ИБП постоянного тока.
Высоковольтный постоянный ток (380 В) находит применение в некоторых приложениях центров обработки данных и позволяет использовать малые силовые проводники, но на него распространяются более сложные правила электрического кодекса для безопасного удержания высокого напряжения.
Поворотный

Роторный ИБП использует инерцию вращающегося маховика большой массы (маховик накопителя энергии) для обеспечения кратковременного прохождения в случае потери мощности.Маховик также действует как буфер против скачков и провалов мощности, поскольку такие кратковременные скачки мощности не могут существенно повлиять на скорость вращения маховика большой массы. Это также одна из старейших разработок, предшествующих электронным лампам и интегральным схемам.
Его можно рассматривать как в строке , поскольку он вращается непрерывно при нормальных условиях. Однако, в отличие от ИБП на аккумуляторных батареях, системы ИБП с маховиком обычно обеспечивают защиту от 10 до 20 секунд до того, как маховик замедлится и выходная мощность прекратится.Он традиционно используется в сочетании с резервными дизельными генераторами, обеспечивая резервное питание только в течение короткого периода времени, необходимого двигателю для запуска и стабилизации его мощности.
Роторный ИБП обычно предназначен для приложений, требующих защиты более 10 000 Вт, чтобы оправдать затраты и получить выгоду от преимуществ роторных ИБП. Маховик большего размера или несколько маховиков, работающих параллельно, увеличивают резервное время работы или мощность.
Поскольку маховики являются механическим источником энергии, нет необходимости использовать электродвигатель или генератор в качестве промежуточного звена между ним и дизельным двигателем, предназначенным для обеспечения аварийного питания.При использовании коробки передач инерция вращения маховика может использоваться для непосредственного запуска дизельного двигателя, а после запуска дизельный двигатель может использоваться для непосредственного вращения маховика. Аналогичным образом несколько маховиков могут быть соединены параллельно через механические промежуточные валы, без необходимости использования отдельных двигателей и генераторов для каждого маховика.
Обычно они предназначены для обеспечения очень высокого выходного тока по сравнению с чисто электронными ИБП и могут лучше обеспечивать пусковой ток для индуктивных нагрузок, таких как пуск двигателя или нагрузки компрессора, а также для медицинского оборудования МРТ и катетеризационной лаборатории.Он также способен выдерживать условия короткого замыкания, которые в 17 раз превышают уровень электронного ИБП, что позволяет одному устройству перегореть предохранитель и выйти из строя, в то время как другие устройства по-прежнему будут получать питание от роторного ИБП.
Его жизненный цикл обычно намного больше, чем у чисто электронного ИБП, до 30 лет и более. Но они требуют периодического простоя для механического обслуживания, такого как замена шарикоподшипников. В более крупных системах резервирование системы обеспечивает доступность процессов во время этого обслуживания.Конструкции на основе батарей не требуют простоя, если батареи можно заменять в горячем режиме, что обычно имеет место для более крупных устройств. В более новых роторных агрегатах используются такие технологии, как магнитные подшипники и корпуса с воздушным вакуумированием, чтобы повысить эффективность работы в режиме ожидания и сократить объем технического обслуживания до очень низких уровней.
Обычно маховик большой массы используется в сочетании с системой двигатель-генератор. Эти блоки могут быть сконфигурированы как:
Двигатель, приводящий в действие механически связанный генератор,
Комбинированный синхронный двигатель и генератор с чередующимися пазами одного ротора и статора,
Гибридный роторный ИБП, разработанный аналогично сетевому ИБП, за исключением того, что в нем вместо батарей используется маховик.Выпрямитель приводит в движение двигатель, вращающий маховик, а генератор использует маховик для питания инвертора.
В корпусе № 3 двигатель-генератор может быть синхронным / синхронным или индукционным / синхронным. Сторона двигателя блока в корпусах №№ 2 и 3 может приводиться в действие напрямую от источника переменного тока (обычно при байпасе инвертора), 6-ступенчатого привода двигателя с двойным преобразованием или 6-пульсного инвертора. Вариант № 1 использует встроенный маховик в качестве источника кратковременной энергии вместо батарей, чтобы дать время внешним генераторам с электрической связью для запуска и перевода в оперативный режим.В случаях № 2 и 3 в качестве кратковременного источника энергии можно использовать батареи или отдельно стоящий маховик с электрической связью.
Форм-факторы

Модель для монтажа в стойку
Системы ИБП
бывают разных форм и размеров. Однако две наиболее распространенные формы – это башня и стойка.
Модель башни

Модели
Tower устанавливаются вертикально на земле или на столе / полке и обычно используются в сетевых рабочих станциях или приложениях для настольных компьютеров.
Модель для монтажа в стойку

Модели
для монтажа в стойку могут быть установлены в стандартные 19-дюймовые стойки, и для них может потребоваться от 1U до 12U (место в стойке). Они обычно используются в серверных и сетевых приложениях.
Приложения

N + 1

В крупных бизнес-средах, где надежность имеет большое значение, один огромный ИБП также может стать единственной точкой отказа, которая может нарушить работу многих других систем. Для обеспечения большей надежности несколько меньших модулей ИБП и батарей могут быть объединены вместе, чтобы обеспечить избыточную защиту питания, эквивалентную одному очень большому ИБП.«N + 1» означает, что если нагрузку могут обеспечить N модулей, установка будет содержать N + 1 модуль. Таким образом, отказ одного модуля не повлияет на работу системы.
Множественное резервирование

Многие компьютерные серверы предлагают возможность резервирования блоков питания, так что в случае отказа одного блока питания один или несколько других блоков питания могут питать нагрузку. Это критический момент – каждый блок питания должен самостоятельно обеспечивать питание всего сервера.
Избыточность дополнительно увеличивается за счет подключения каждого источника питания к другой цепи (то есть к другому автоматическому выключателю).
Резервную защиту можно еще больше расширить, подключив каждый блок питания к собственному ИБП. Это обеспечивает двойную защиту как от сбоя источника питания, так и от отказа ИБП, что гарантирует непрерывную работу. Эта конфигурация также называется резервированием 1 + 1 или 2N. Если бюджет не позволяет установить два идентичных ИБП, то обычно подключают один блок питания к сети, а другой – к ИБП.
Для использования вне помещений

Когда система ИБП размещается на открытом воздухе, она должна обладать некоторыми особенностями, гарантирующими, что она может выдерживать погодные условия без какого-либо влияния на производительность. Производитель должен учитывать такие факторы, как температура, влажность, дождь и снег, а также другие факторы при проектировании системы ИБП для установки вне помещений. Диапазон рабочих температур для наружных систем ИБП может составлять от -40 ° C до +55 ° C.
Системы ИБП
для установки вне помещений могут быть установлены на столб, заземление (пьедестал) или хост.Наружная среда может означать сильный холод, и в этом случае наружная система ИБП должна включать в себя нагревательный коврик для батареи, или сильную жару, и в этом случае наружная система ИБП должна включать в себя систему вентилятора или систему кондиционирования воздуха.
Внутренний вид солнечного инвертора. Обратите внимание на множество больших конденсаторов (синие цилиндры), которые используются для кратковременного накопления энергии и улучшения формы выходного сигнала.
A солнечный инвертор , или фотоэлектрический инвертор , или солнечный преобразователь , преобразует переменный постоянный ток (DC) на выходе фотоэлектрической (PV) солнечной панели в переменный ток общей частоты (AC), который может подаваться в коммерческая электрическая сеть или используется местной, внесетевой электрической сетью.Это критически важный компонент BOS в фотоэлектрической системе, позволяющий использовать обычное оборудование с питанием от переменного тока. Солнечные инверторы имеют специальные функции, адаптированные для использования с фотоэлектрическими батареями, включая отслеживание точки максимальной мощности и защиту от изолирования.
Трудности при эксплуатации генератора

Коэффициент мощности

Проблемой в комбинации ИБП с двойным преобразованием и генератора является искажение напряжения, создаваемое ИБП. Вход ИБП с двойным преобразованием – это, по сути, большой выпрямитель.Ток, потребляемый ИБП, не является синусоидальным. Это может привести к тому, что напряжение сети переменного тока или генератора также станет несинусоидальным. Таким образом, искажение напряжения может вызвать проблемы во всем электрическом оборудовании, подключенном к этому источнику питания, включая сам ИБП. Это также приведет к потере большей мощности в проводке, подающей питание на ИБП, из-за скачков тока. Этот уровень «шума» измеряется как процент от «общего гармонического искажения тока» (THD (i)). У классических выпрямителей ИБП уровень THD (i) составляет около 25–30%.Чтобы уменьшить искажения напряжения, требуется более толстая проводка сети или генераторы, более чем в два раза превышающие мощность ИБП.
Существует несколько решений для снижения THD (i) в ИБП с двойным преобразованием:
Пассивная коррекция коэффициента мощности

Решения
Classic, такие как пассивные фильтры, снижают THD (i) до 5–10% при полной нагрузке. Они надежны, но большие, работают только с полной нагрузкой и создают свои проблемы при использовании в тандеме с генераторами.
Активная коррекция коэффициента мощности

Альтернативное решение – активный фильтр.Благодаря использованию такого устройства THD (i) может упасть до 5% во всем диапазоне мощностей. Новейшая технология в ИБП с двойным преобразованием – выпрямитель, в котором используются не классические выпрямительные компоненты (тиристоры и диоды), а высокочастотные компоненты. ИБП с двойным преобразованием, выпрямителем и катушкой индуктивности IGBT может иметь THD (i) всего 2%. Это полностью исключает необходимость увеличения размера генератора (и трансформаторов) без дополнительных фильтров, инвестиционных затрат, потерь или места.
Связь

Управление питанием (PM) требует
ИБП для сообщения о своем состоянии компьютеру, к которому он подключен, через канал связи, такой как последовательный порт, Ethernet и простой протокол управления сетью, GSM / GPRS или USB
Подсистема в ОС, которая обрабатывает отчеты и генерирует уведомления, события PM или команды о завершении работы.Некоторые производители ИБП публикуют свои протоколы связи, но другие производители (например, APC) используют собственные протоколы.
Основные методы управления «компьютер-ИБП» предназначены для передачи сигналов «один-к-одному» от одного источника к одной цели. Например, один ИБП может подключаться к одному компьютеру для предоставления информации о состоянии ИБП и позволять компьютеру управлять ИБП. Точно так же протокол USB также предназначен для подключения одного компьютера к нескольким периферийным устройствам.

В некоторых ситуациях для одного большого ИБП полезно иметь возможность связываться с несколькими защищенными устройствами. Для традиционного последовательного или USB-управления может использоваться устройство репликации сигнала , которое, например, позволяет одному ИБП подключаться к пяти компьютерам с использованием последовательного или USB-соединения. Однако разделение обычно происходит только в одном направлении от ИБП к устройствам для предоставления информации о состоянии. Возврат управляющих сигналов может быть разрешен только от одной из защищенных систем к ИБП.

По мере того, как с 1990-х годов широко используется Ethernet, управляющие сигналы теперь обычно передаются между одним ИБП и несколькими компьютерами с использованием стандартных методов передачи данных Ethernet, таких как TCP / IP. Информация о состоянии и управлении обычно зашифрована, так что, например, посторонний хакер не может получить контроль над ИБП и дать ему команду на выключение.

Распределение данных о состоянии и управлении ИБП требует, чтобы все промежуточные устройства, такие как коммутаторы Ethernet или последовательные мультиплексоры, получали питание от одной или нескольких систем ИБП, чтобы предупреждения ИБП доходили до целевых систем во время отключения электроэнергии.Чтобы избежать зависимости от инфраструктуры Ethernet, ИБП можно подключать напрямую к главному серверу управления, используя также канал GSM / GPRS. Пакеты данных SMS или GPRS, отправляемые от ИБП, запускают программное обеспечение для выключения ПК для снижения нагрузки.

Аккумуляторы

Время работы ИБП с батарейным питанием зависит от типа и размера батарей, скорости разряда и эффективности инвертора. Общая емкость свинцово-кислотной батареи зависит от скорости ее разряда, которая описывается законом Пейкерта.
Производители указывают время автономной работы в минутах для комплектных систем ИБП. Для более крупных систем (например, центров обработки данных) требуется подробный расчет нагрузки, КПД инвертора и характеристик батареи для обеспечения требуемого срока службы.
Общие характеристики аккумуляторной батареи и испытание под нагрузкой

Когда свинцово-кислотная батарея заряжается или разряжается, это сначала влияет только на реагирующие химические вещества, которые находятся на границе раздела между электродами и электролитом.Со временем заряд, накопленный в химических веществах на границе раздела, часто называемый «зарядом на границе раздела», распространяется за счет диффузии этих химических веществ по всему объему активного материала.
Если батарея была полностью разряжена (например, автомобильные фары были оставлены включенными на ночь), а затем была произведена быстрая зарядка всего на несколько минут, то в течение короткого времени зарядки она развивает только заряд возле интерфейса. Напряжение аккумулятора может возрасти и приблизиться к напряжению зарядного устройства, так что зарядный ток значительно снизится.Через несколько часов этот интерфейсный заряд распространится на объем электрода и электролита, что приведет к тому, что интерфейсный заряд станет настолько низким, что его может быть недостаточно для запуска автомобиля.
Из-за заряда интерфейса кратковременное самотестирование ИБП , длящееся всего несколько секунд, может неточно отражать истинную продолжительность работы ИБП. нужный.
Тест на глубокий разряд сам по себе повреждает батареи из-за того, что химические вещества в разряженном аккумуляторе начинают кристаллизоваться в высокостабильные молекулярные формы, которые не будут повторно растворяться при перезарядке аккумулятора, постоянно снижая емкость заряда. В свинцово-кислотных батареях это называется сульфатированием, но также влияет на другие типы, такие как никель-кадмиевые батареи и литиевые батареи. Поэтому обычно рекомендуется проводить кратковременные тесты нечасто, например, каждые шесть месяцев или год.
Испытание комплектов батарей / элементов

Многокиловаттные коммерческие системы ИБП с большими и легкодоступными батареями способны изолировать и тестировать отдельные элементы в группе батарей , которая состоит либо из комбинированных батарейных блоков (таких как свинцово-кислотные батареи на 12 В), либо из отдельных химические элементы, соединенные последовательно. Изоляция отдельной ячейки и установка перемычки вместо нее позволяет испытать разряд одной батареи, в то время как остальная часть комплекта батарей остается заряженной и доступной для обеспечения защиты.
Также возможно измерять электрические характеристики отдельных ячеек в цепочке батарей, используя промежуточные сенсорные провода, которые устанавливаются на каждом переходе между ячейками и контролируются как индивидуально, так и коллективно. Комплекты батарей также могут быть соединены последовательно-параллельно, например, два набора по 20 ячеек. В такой ситуации также необходимо контролировать ток между параллельными цепочками, поскольку ток может циркулировать между цепочками, чтобы уравновесить влияние слабых ячеек, мертвых ячеек с высоким сопротивлением или закороченных ячеек.Например, более сильные струны могут разряжаться через более слабые струны до тех пор, пока дисбалансы напряжений не будут уравновешены, и это должно быть учтено при индивидуальных межячейковых измерениях в каждой струне.
Последовательно-параллельное взаимодействие батарей

В цепях батарей, соединенных последовательно-параллельным соединением, могут возникать необычные режимы отказа из-за взаимодействия между несколькими параллельными цепочками. Неисправные батареи в одной цепочке могут отрицательно сказаться на работе и сроке службы исправных или новых батарей в других цепях.Эти проблемы также применимы к другим ситуациям, когда используются последовательно-параллельные цепочки, не только в системах ИБП, но и в приложениях электромобилей.
Рассмотрим последовательно-параллельную схему батарей со всеми исправными элементами, и одна из них закорочена или разрядилась:
Неисправный элемент снизит максимальное развиваемое напряжение для всей последовательной цепочки, в которой он находится.
Другие последовательные цепочки, подключенные параллельно разрушенной цепочке, теперь будут разряжаться через разрушенную цепочку до тех пор, пока их напряжение не будет соответствовать напряжению разрушенной цепочки, что потенциально приведет к перезарядке и приведет к кипению электролита и выделению газа из оставшихся исправных ячеек в разрушенной цепочке.Эти параллельные цепочки теперь невозможно полностью перезарядить, так как повышенное напряжение будет уходить через цепочку, содержащую вышедшую из строя батарею.
Зарядные системы могут пытаться измерить емкость аккумуляторной батареи путем измерения общего напряжения. Из-за общего истощения напряжения в цепочке из-за мертвых ячеек система зарядки может определить это как состояние разряда и будет постоянно пытаться заряжать последовательно-параллельные цепочки, что приводит к непрерывной перезарядке и повреждению всех элементов в цепочке. деградированная серия, содержащая поврежденный аккумулятор.
Если используются свинцово-кислотные батареи, все элементы в ранее исправных параллельных цепях начнут сульфатироваться из-за невозможности их полной перезарядки, что приведет к необратимому повреждению накопительной емкости этих элементов, даже если поврежденный элемент в одна поврежденная строка в конечном итоге обнаруживается и заменяется новой.
Единственный способ предотвратить эти тонкие последовательно-параллельные цепочки взаимодействий – это вообще не использовать параллельные цепочки и использовать отдельные контроллеры заряда и инверторы для отдельных последовательных цепочек.
Взаимодействие новой / старой батареи серии

Даже всего одна цепочка батарей, соединенных последовательно, может иметь неблагоприятные последствия, если новые батареи смешивать со старыми. Старые батареи, как правило, имеют меньшую емкость, поэтому они разряжаются быстрее, чем новые батареи, а также заряжаются до максимальной емкости быстрее, чем новые батареи.
По мере разряда смешанной цепочки новых и старых батарей напряжение в цепочке будет падать, и когда старые батареи разрядятся, новые батареи все еще будут иметь доступный заряд.Новые элементы могут продолжать разряжаться через остальную часть колонны, но из-за низкого напряжения этот поток энергии может оказаться бесполезным и может быть потрачен впустую в старых элементах в качестве резистивного нагрева.
Для элементов, которые должны работать в пределах определенного окна разряда, новые элементы с большей емкостью могут привести к тому, что старые элементы в последовательной цепочке будут продолжать разряжаться за пределами безопасного нижнего предела окна разряда, повреждая старые элементы.
При перезарядке старые элементы перезаряжаются быстрее, что приводит к быстрому повышению напряжения почти до полностью заряженного состояния, но до того, как новые элементы с большей емкостью полностью перезарядятся.Контроллер заряда определяет высокое напряжение почти полностью заряженной струны и снижает ток. Новые элементы с большей емкостью теперь заряжаются очень медленно, настолько медленно, что химические вещества могут начать кристаллизоваться до достижения полностью заряженного состояния, уменьшая емкость нового элемента в течение нескольких циклов зарядки / разрядки, пока их емкость не будет более близка к старым элементам в последовательной цепочке .
По этим причинам некоторые промышленные системы управления ИБП рекомендуют периодическую замену целых батарейных массивов, потенциально использующих сотни дорогих батарей, из-за этих разрушительных взаимодействий между новыми батареями и старыми батареями внутри и между последовательными и параллельными цепочками.
Насколько важную роль играет стабилизатор в запуске компрессора?
[…] Ну, если вы еще не купили свой кондиционер.

Да, они уже были (хотя и в коробке), когда я начал эту ветку. Одним из факторов было то, что мы слышали, что переносные кондиционеры с двумя шлангами работают лучше, чем разветвители в очень жаркую погоду.
На самом деле это не полная / реальная картина, но я действительно не смог исследовать эффективность инверторных переменного тока.Я просто как бы подтвердил, что 9,5 EER может быть хорошим. Я искал высокие значения EER, и среди небольших единиц EER превышал 9,5, редко – 10. Я видел, что некоторые из них действительно достигли EER около 14, объединив испарительный охладитель. Я начал вводить числа вроде 13 и, не получив результатов для кондиционеров размером с комнату (я точно не помню), пришел к выводу, что 9–11 было почти максимальным значением для кондиционеров размером с комнату.
Я полагаю, что я просто не работал достаточно высоко, чтобы использовать модели с очень высокой эффективностью инвертора.На самом деле, может быть, просто сложно искать EER. Выполняя поиск по запросу «инвертор переменного тока» EER прямо сейчас, я получаю средние результаты (текст под ссылками) для 7 страниц, за исключением только одного исключения на странице 3.
Я думаю, что могу спросить о небольшом. модель инвертора с высоким КПД, может быть, даже на 500 Вт, на другом форуме. Было бы здорово использовать его постоянно с ИБП. Думаю, два варианта на ночь (кроме внеплановых отключений):
1. При отключении переменного тока не используется. Хорошая буферизация для выравнивания эффекта охлаждения от температуры / вентилятора.
2. Малый инвертор переменного тока также работает при отключении питания.
3000 ВА Уменьшение вдвое мощности стабилизатора при 110 В Обеспокоенность:
После перерыва в дождливые и пасмурные дни мы наконец-то получили стабилизатор с регулируемым напряжением, правда, он работает слишком горячо. Согласно встроенному амперметру, он должен легко справляться с нагрузкой (8 * 220 <3000), но что, если он столкнется с этой нагрузкой при половинной мощности (провод такой же толщины для 110 В)? Это будет означать, что он может работать с небольшим превышением мощности.
Он предназначен для этого, возможно, в течение нескольких минут, что объясняет, почему он еще не сломался, а также почему он накапливает слишком много тепла. Для того, чтобы получить смутное представление, вот технические характеристики ЧРП по перегрузке:
Допустимая перегрузка
150% номинального тока 1 минута, 180% номинального тока 10 секунд
У меня даже нет проблем с согласившись с тем, что стабилизатор на 1500 ВА может без труда запустить наш переменный ток. Я думаю, что компрессор работал постоянно.Если бы произошел сбой или мы вручную отключили его, я думаю, у него могло быть время для нормализации, и он просто не столкнулся с несколькими секундами скачка напряжения. О, и 50 Гц, я думаю, упростят запуск. Один плакат на hvac-talk.com написал:
Что касается запуска компрессора, хотя пусковой ток, наблюдаемый при запуске, может быть высоким, он очень короткий. Большинство цифровых амперметров не могут измерить его достаточно быстро.

Думаем заменить модель 3 кВА и получить три модели по 5 кВА.Тем не менее, было бы приятно подтвердить, используются ли в некоторых конструкциях стабилизаторов такую же толщину провода для 110 В, что дает вдвое меньшую мощность.
О, я только что нашел это в добавлении, хотел бы знать, правильно ли оно:
DUTY CYCLE
Стабилизаторы обычного типа подходят для нагрузки 30-40% в непрерывном рабочем цикле. Наши автоматические стабилизаторы напряжения относятся к категории Heavy Duty и Industrial и подходят для непрерывного рабочего цикла при 100% нагрузке. Для рабочей нагрузки 200 кВА обычно устанавливается стабилизатор обычного типа 400 кВА / 500 кВА, тогда как [Мощность] подходит для 200/250 кВА.
Стабилизаторы энергосистемы | PSS
Поддержка приложений
Системы возбуждения с высоким коэффициентом усиления и малым временем отклика значительно способствуют стабильности переходных процессов (синхронизирующий момент), но также могут снизить стабильность слабого сигнала (демпфирующий момент). Управление стабилизатором системы питания (PSS) обеспечивает положительный вклад, демпфируя колебания угла ротора генератора, которые находятся в широком диапазоне частот в энергосистеме. Они варьируются от низкочастотных промежуточных режимов (обычно 0.1–1,0 Гц), в местные режимы (обычно 1-2 Гц), во внутризаводские режимы (около 2–3 Гц). Низкочастотные режимы, обычно называемые межзонными или межзональными режимами, вызываются когерентными группами генераторов, колеблющимися против других групп во взаимосвязанной системе. Эти режимы присутствуют во всех взаимосвязанных системах, а демпфирование является функцией прочности соединительных линий и коэффициентов нагрузки агрегата. Слабые связи из-за перебоев в работе линии и больших системных нагрузок могут привести к плохому демпфированию промежуточных режимов. Управление PSS обычно может обеспечить значительные улучшения в демпфировании промежуточного режима, применяя стабилизаторы к большинству устройств, которые участвуют в режимах качания мощности.
Характеристики
PSS часто оцениваются по демпфированию «локального режима», когда генератор колеблется относительно остальной части энергосистемы. Этот режим обычно находится на частотах от 1 до 3 Гц. Более сильные связи системы и меньшая нагрузка имеют тенденцию давать более высокие частоты локальных мод, а более слабые связи и более тяжелая нагрузка имеют тенденцию давать более низкие частоты местных мод. Характеристики PSS должны быть спроектированы таким образом, чтобы обеспечивать приемлемую производительность в широком диапазоне условий системы, которые могут возникать в результате различных условий эксплуатации (таких как отключение линий и меняющиеся уровни нагрузки).
GE Energy Consulting проводит исследования по настройке и тестированию PSS, чтобы помочь клиентам достичь наилучших практических характеристик. Использование методов малосигнала в частотной области оказалось очень эффективным в этих исследованиях, и GE Energy Consulting разрабатывает и совершенствует инструменты моделирования более 30 лет. В дополнение к демпфированию низкочастотных мод, которые имеют первостепенное значение, хорошо известно, что PSS также может вносить нежелательные эффекты в характерные режимы механической системы крутильных колебаний турбогенератора.Опыт GE доказывает, что такое взаимодействие должно быть строго ограничено для конструкций турбогенераторов GE. Существуют эффективные средства снижения уровней сигнала кручения, встроенные в конструкции GE PSS; настройки этих фильтров определяются на основе скрининговых исследований Energy Consulting.
Тюнинг Исследования
PSS обеспечивает модуляцию напряжения возбуждения, которая гасит мощность и ускоряет колебания посредством обычного управления AVR. Исследование настройки определяет оптимальные настройки PSS на основе конкретного генератора, настроек AVR и характеристик системы.Для этого анализа используются подробные модели специального назначения. Наши исследования определяют ключевую настройку компенсации фазы PSS. В дополнение к этому предложению мы также выполняем экранирование PSS / крутильного взаимодействия для паровых турбин с низкими модальными частотами. Эти исследования выполняются, чтобы определить, требуется ли торсионный фильтр.
Тестирование средств управления AVR / PSS
Испытания PSS обычно проводятся при вводе станции в эксплуатацию. Условие испытания для PSS – выходная мощность установки при базовой нагрузке или близкая к ней.Тестирование современных систем возбуждения облегчается за счет использования внутренней записи данных и тестовых сигналов.
Основные типы обычно выполняемых тестов приведены в следующем списке.
1. Пошаговый тест в эталонном АРН (базовая нагрузка – без PSS).
2. Тест запаса усиления для определения используемого усиления PSS.
3. Пошаговый тест в эталонном AVR (базовая нагрузка – с PSS).
Дополнительные дополнительные испытания для новых конструктивных элементов или по требованиям заказчика:
1.Некомпенсированная передаточная функция AVR.
2. Передаточная функция PSS
Удары плавающей нейтрали в системе распределения электроэнергии
Обрыв (ослабленная) нейтраль
Если нейтральный провод разомкнут, сломан или потерян на одной из сторон источника (распределительный трансформатор, генератор или на стороне нагрузки – распределительный щит потребителя), распределение нейтральный провод системы будет « плавать » или потеряет контрольную точку заземления.
Удары плавающей нейтрали в распределителе мощности (фото Mardix Limited; Fickr)
Состояние плавающей нейтрали может привести к тому, что напряжения могут достигать максимального значения, равного среднеквадратичному значению фазового напряжения относительно земли, в зависимости от состояния несимметричной нагрузки.Состояние плавающей нейтрали в электросети имеет разное влияние в зависимости от типа источника питания, типа установки и балансировки нагрузки в распределительной сети.
Обрыв нейтрали или Свободная нейтраль может повредить подключенную нагрузку или создать опасное напряжение прикосновения к корпусу оборудования.
Здесь мы пытаемся понять состояние плавающей нейтрали в системе распределения T-T.

Что такое плавающая нейтраль?
Если точка звезды несбалансированной нагрузки не соединена с точкой звезды ее источника питания (распределительного трансформатора или генератора), то фазное напряжение не остается одинаковым для каждой фазы, а изменяется в зависимости от несимметричной нагрузки.
Поскольку потенциал такой изолированной точки звезды или нейтральной точки всегда меняется и не фиксируется, он называется Floating Neutral .

Нормальное состояние электропитания и состояние плавающей нейтрали
Нормальное состояние электропитания
В трехфазных системах точка звезды и фазы имеют тенденцию стремиться к « уравновешивает » в зависимости от коэффициента утечки для каждого из них. Фаза к Земле. Точка звезды будет оставаться близкой к 0 В в зависимости от распределения нагрузки и последующей утечки (более высокая нагрузка на фазе обычно означает более высокую утечку).
Трехфазные системы могут иметь или не иметь нейтральный провод. Нейтральный провод позволяет трехфазной системе использовать более высокое напряжение, поддерживая при этом однофазные приборы с более низким напряжением. В ситуациях распределения высокого напряжения обычно не бывает нейтрального провода, поскольку нагрузки можно просто подключить между фазами (соединение фаза-фаза).
Схема исправной энергосистемы
3-фазная 3-проводная система
Три фазы имеют свойства, которые делают ее очень востребованной в электроэнергетических системах.
Во-первых, фазные токи имеют тенденцию нейтрализовать друг друга (суммирование до нуля в случае линейной сбалансированной нагрузки). Это позволяет исключить нейтральный провод на некоторых линиях. Во-вторых, передача мощности в линейную сбалансированную нагрузку постоянна.

3-фазная 4-проводная система для смешанной нагрузки
Большинство бытовых нагрузок являются однофазными. Обычно трехфазное питание либо не поступает в жилые дома, либо разделяется на главном распределительном щите.
Текущий закон Кирхгофа гласит, что сумма со знаком токов, входящих в узел, равна ноль .Если нейтральная точка является узлом, то в сбалансированной системе одна фаза совпадает с двумя другими фазами, что приводит к отсутствию тока через нейтраль. Любой дисбаланс нагрузки приведет к протеканию тока по нейтрали, так что сумма будет равна нулю.
Например, в сбалансированной системе ток, входящий в нейтральный узел с одной стороны фазы, считается положительным, а ток, входящий (фактически выходящий) из нейтрального узла с другой стороны, считается отрицательным.
Это усложняется с трехфазным питанием, потому что теперь мы должны учитывать фазовый угол, но концепция в точности та же.Если мы соединены звездой с нейтралью, тогда нейтральный проводник будет иметь нулевой ток на нем только в том случае, если три фазы имеют одинаковый ток на каждой. Если мы проведем векторный анализ этого, сложив sin (x) , sin (x + 120) и sin (x + 240) , мы получим ноль .
То же самое происходит, когда мы соединены треугольником без нейтрали, но затем возникает дисбаланс в распределительной системе, за пределами сервисных трансформаторов, потому что распределительная система обычно соединяется звездой.
Нейтраль никогда не должна быть подключена к заземлению, кроме той точки обслуживания, где нейтраль изначально заземлена (на распределительном трансформаторе). Это может настроить землю в качестве пути, по которому ток возвращается обратно в службу. Любой разрыв цепи заземления может привести к возникновению потенциала напряжения.
Заземление нейтрали в трехфазной системе помогает стабилизировать фазные напряжения. Незаземленная нейтраль иногда называется «плавающей нейтралью » и имеет несколько ограниченных применений.

Состояние плавающей нейтрали
Электроэнергия течет в помещения клиентов и из них из распределительной сети, входя через фазу и покидая нейтраль. В случае обрыва нейтрального обратного пути электричество может двигаться по другому пути. Поток энергии, поступающий в одну фазу, возвращается через оставшиеся две фазы. Нейтральная точка не находится на уровне земли, но находится на уровне напряжения сети.
Эта ситуация может быть очень опасной, и клиенты могут серьезно пострадать от поражения электрическим током, если они коснутся чего-либо, где присутствует электричество.
Состояние плавающей нейтрали
Обрыв нейтрали может быть трудно обнаружить, а в некоторых случаях может быть нелегко идентифицировать. Иногда на сломанные нейтрали могут указывать мерцающие огни или покалывание.
Если у вас в доме мерцает свет или дребезжит постукивание, вы можете получить серьезные травмы или даже смерть.

Измерение напряжения между нейтралью и землей
Практическое правило , используемое многими в промышленности, гласит, что напряжение между нейтралью и землей 2 В или меньше на розетке нормально, а несколько вольт или более указывают на перегрузку; 5 В считается верхним пределом.

Низкое показание
Если напряжение между нейтралью и землей низкое в розетке, значит система исправна. Если оно высокое, то вам все равно необходимо определить, в основном ли проблема на уровне ответвленной цепи или в основном на уровне панели. .
Напряжение нейтрали относительно земли существует из-за падения IR тока, проходящего через нейтраль обратно в соединение нейтрали с землей. Если система правильно подключена, не должно быть заземления нейтрали, за исключением трансформатора источника (в том, что NEC называет источником раздельно производной системы или SDS, который обычно является трансформатором).
В этой ситуации заземляющий провод не должен иметь тока и, следовательно, на нем не должно быть падения IR . Фактически, заземляющий провод используется в качестве длинного тестового провода, ведущего назад к заземлению нейтрали.

Высокое показание
Высокое показание может указывать на общую нейтраль ветви , то есть нейтраль, совместно используемую более чем одной ответвленной цепью. Эта общая нейтраль просто увеличивает возможности для перегрузки, а также для воздействия одной цепи на другую.

Нулевое показание
Определенное напряжение между нейтралью и землей является нормальным для нагруженной цепи. Если показание стабильно близко к 0В. Есть подозрение на незаконное соединение нейтрали с землей в розетке (часто из-за потери жилы нейтрали, касающейся какой-либо точки заземления) или на субпанели.
Любые соединения нейтрали с землей, кроме тех, которые находятся у источника трансформатора (и / или главной панели), должны быть удалены, чтобы предотвратить обратные токи, протекающие через заземляющие проводники.

Различные факторы, вызывающие плавающее положение нейтрали
Существует несколько факторов, которые определяют как причину плавающего положения нейтрали. Воздействие плавающей нейтрали зависит от положения, в котором нейтраль нарушена:
1) На трехфазном распределительном трансформаторе
Неисправность нейтрали в трансформаторе в основном связана с выходом из строя нейтрального ввода.
Использование ответвителя на вводе трансформатора определено как основная причина выхода из строя нейтрального провода на вводе трансформатора.Гайка на линии со временем ослабляется из-за вибрации и разницы температур, что приводит к горячему соединению. Проводник начал плавиться и в результате оборвался нейтраль.
Плохая работа монтажников и технического персонала также одна из причин отказа нейтрали.
Обрыв нейтрали на трех фазах трансформатора приведет к скачку напряжения до линейного напряжения в зависимости от балансировки нагрузки в системе. Этот тип нейтрали может повредить оборудование клиента, подключенное к источнику питания.
В нормальных условиях ток течет от фазы к нагрузке к нагрузке обратно к источнику (распределительный трансформатор). При обрыве нейтрали ток из красной фазы вернется в синюю или желтую фазу, в результате чего между нагрузками будет напряжение между линиями.
У некоторых клиентов будет повышенное напряжение, а у других – низкое.

2) Обрыв провода нейтрали в линии НН
Воздействие обрыва нейтрального проводника в воздушном распределении НН будет таким же, как и при обрыве провода на трансформаторе .Напряжение питания увеличивается до линейного напряжения вместо фазного. Этот тип неисправности может привести к повреждению оборудования клиента, подключенного к источнику питания.

3) Обрыв провода нейтрали обслуживания
Обрыв провода нейтрали обслуживания приведет только к потере питания в точке обслуживания. Никаких повреждений оборудования заказчика.

4) Высокое сопротивление заземления нейтрали на распределительном трансформаторе:
Хорошее сопротивление заземления заземления Яма нейтрали обеспечивает путь с низким сопротивлением для тока нейтрали для утечки в землю.Высокое сопротивление заземления может обеспечить путь высокого сопротивления для заземления нейтрали на распределительном трансформаторе.
Предельное сопротивление заземления должно быть достаточно низким, чтобы обеспечить достаточный ток короткого замыкания для срабатывания защитных устройств во времени и уменьшить смещение нейтрали.

5) Перегрузка и разбалансировка нагрузки
Распределительная сеть Перегрузка в сочетании с плохим распределением нагрузки является одной из основных причин отказа нейтрали. Нейтраль должна быть правильно спроектирована так, чтобы минимальный ток проходил через нейтральный проводник.Теоретически предполагается, что ток в нейтрали равен нулю из-за отмены из-за сдвига фаз фазового тока на 120 градусов.
IN = IR <0 + IY <120 + IB <-120
В перегруженной несбалансированной сети много тока будет протекать в нейтрали, которая разрывает нейтраль в самом слабом месте.

6) Общие нейтрали
В некоторых зданиях разводка проводов так, что две или три фазы совместно используют одну нейтраль. Первоначальная идея заключалась в том, чтобы продублировать на уровне ответвления четырехпроводную (три фазы и нейтраль) разводку панелей управления.Теоретически на нейтраль вернется только несимметричный ток. Это позволяет одной нейтрали выполнять работу для трех фаз. Этот способ подключения быстро зашел в тупик с ростом однофазных нелинейных нагрузок. Проблема в том, что ток нулевой последовательности
от нелинейных нагрузок, в первую очередь третьей гармоники, будет арифметически складываться и возвращаться на нейтраль. Помимо потенциальной проблемы безопасности из-за перегрева нейтрали меньшего размера, дополнительный ток нейтрали создает более высокое напряжение нейтрали относительно земли.
Это напряжение нейтрали относительно земли вычитается из напряжения линии на нейтраль, доступного для нагрузки. Если вы начинаете чувствовать, что общие нейтралы – одна из худших идей, когда-либо воплощенных в меди.

7) Плохое качество изготовления и обслуживания
Обычно обслуживающий персонал обычно не уделяет внимания сетям низкого напряжения. Ослабление или Неадекватная затяжка нейтрального проводника повлияет на непрерывность нейтрали, что может вызвать плавающее положение нейтрали.
Как определить состояние плавающей нейтрали в панели?
Давайте возьмем один пример, чтобы понять состояние нейтрали , плавающее положение . У нас есть трансформатор, вторичная обмотка которого соединена звездой, фаза к нейтрали = 240 В и фаза к фазе = 440 В .

Состояние (1) – Нейтраль не плавает
Независимо от того, заземлена ли нейтраль, напряжения остаются неизменными: 240 В между фазой и нейтралью и 440 В между фазами. Нейтраль не плавает.

Состояние (2) – Нейтраль плавает
Все устройства подключены: Если нейтральный провод цепи отсоединяется от основной панели электропитания дома, в то время как фазный провод для цепи все еще остается подключенным к панели и в цепи есть электроприборы, включенные в розетки. В этой ситуации, если вы поместите тестер напряжения с неоновой лампой на нейтральный провод, он будет светиться так же, как если бы он был под напряжением, потому что на него подается очень небольшой ток, идущий от фазового источника через подключенное устройство ( s) к нейтральному проводу.
Все приборы отключены: Если вы отключите все приборы, освещение и все остальное, что может быть подключено к цепи, нейтраль больше не будет находиться под напряжением, потому что от нее больше нет пути к фазовому питанию.
Междуфазное напряжение: Измеритель показывает 440 В переменного тока. (Никакого влияния на 3-фазную нагрузку)
Напряжение между фазой и нейтралью: Измеритель показывает от 110 В до 330 В переменного тока.
Напряжение нейтрали относительно земли: Измеритель показывает 110 В.
Напряжение между фазой и землей: Измеритель показывает 120 В.
Это потому, что нейтраль «плавает» над потенциалом земли (110 В + 120 В = 230 В переменного тока) . В результате выход изолирован от системного заземления, и полный выход 230 В устанавливается между линией и нейтралью без заземления.
Если внезапно отключить нейтраль от нейтрали трансформатора, но оставить цепи нагрузки такими, какие они есть, тогда нейтраль на стороне нагрузки станет плавающей, поскольку оборудование, подключенное между фазой и нейтралью, станет между фазой и фазой (R – Y, Y – B). ), и поскольку они не имеют одинаковых номиналов, полученная в результате искусственная нейтраль будет плавающей, так что напряжения, присутствующие на различном оборудовании, больше не будут составлять 240 В, а будут где-то между 0 (не точно) и 440 В (также не совсем точно). ).
Это означает, что на одной линии от фазы к фазе у некоторых будет меньше 240 В, а у других – почти до 415 В. Все зависит от импеданса каждого подключенного элемента.
В системе с дисбалансом, если нейтраль отключена от источника, нейтраль становится плавающей нейтралью и смещается в такое положение, чтобы она была ближе к фазе с более высокими нагрузками и от фазы с меньшей нагрузкой. Предположим, что несимметричная трехфазная система имеет нагрузку 3 кВт в фазе R, нагрузку 2 кВт в фазе Y и нагрузку 1 кВт в фазе B.Если нейтраль этой системы отключена от сети, плавающая нейтраль будет ближе к R-фазе и дальше от B-фазы.
Таким образом, нагрузки с фазой B будут испытывать большее напряжение, чем обычно, в то время как нагрузки с фазой R будут испытывать меньшее напряжение. Нагрузки в фазе Y будут испытывать почти одинаковое напряжение. Выключатель нейтрали для несбалансированной системы опасен для нагрузок. Из-за более высокого или более низкого напряжения наиболее вероятно повреждение оборудования.
Здесь мы видим, что состояние нейтрального плавающего положения не влияет на трехфазную нагрузку, а влияет только на однофазную нагрузку.
Как устранить нейтральное плавающее положение?
Есть некоторые моменты, которые необходимо учитывать, чтобы предотвратить нейтральное смещение.

a) Используйте 4-полюсный выключатель / ELCB / RCBO в распределительном щите
Плавающая нейтраль может быть серьезной проблемой. Предположим, у нас есть панель выключателя с трехполюсным выключателем для трех фаз и шиной для нейтрали для трехфазных входов и нейтрали (здесь мы не использовали четырехполюсный выключатель). Напряжение между каждой фазой – 440, а напряжение между каждой фазой и нейтралью – 230. У нас есть одиночные выключатели, питающие нагрузки, требующие 230 вольт. Эти нагрузки 230 В имеют одну линию, питаемую от выключателя и нейтраль.
Теперь предположим, что нейтраль ослабла, окислилась или каким-то образом отсоединилась в панели или, возможно, даже отключилась от источника питания. Нагрузки 440 В не будут затронуты, однако нагрузки 230 В могут иметь серьезные проблемы. В этом состоянии «плавающая нейтраль» вы обнаружите, что одна из двух линий упадет с 230 вольт до 340 или 350, а другая линия упадет до 110 или 120 вольт. Половина вашего оборудования на 230 В будет повышена из-за перенапряжения, а другая половина не будет работать из-за низкого напряжения.Так что будьте осторожны с плавающими нейтралами.
Просто используйте ELCB, RCBO или 4-полюсный автоматический выключатель в качестве дохода в 3-фазной системе питания, поскольку при размыкании нейтрали отключится все питание без повреждения системы.

b) Использование стабилизатора напряжения
Каждый раз, когда нейтраль выходит из строя в трехфазной системе, подключенные нагрузки будут подключаться между фазами из-за плавающей нейтрали. Следовательно, в зависимости от сопротивления нагрузки на этих фазах, напряжение продолжает колебаться от 230 В до 400 В.
Подходящий сервостабилизатор с широким диапазоном входного напряжения с высокой и низкой отсечкой может помочь в защите оборудования.

c) Хорошее качество изготовления и техническое обслуживание.
Дайте более высокий приоритет техническому обслуживанию низковольтной сети. Затяните или примените соответствующий крутящий момент для затяжки нейтрального проводника в системе низкого напряжения
Заключение
Состояние неисправности «плавающая нейтраль» (отключенная нейтраль) – ОЧЕНЬ НЕ БЕЗОПАСНО , потому что, если устройство не работает, и кто-то, кто не знает о нейтральном положении, может легко прикоснитесь к нейтральному проводу, чтобы узнать, почему приборы не работают, когда они подключены к цепи и получают сильный ток.Однофазные устройства рассчитаны на работу с нормальным фазным напряжением, когда они получают линейное напряжение. Устройства могут быть повреждены.
Неисправность отключенной нейтрали является очень опасным состоянием и должна быть устранена как можно раньше путем поиска неисправностей именно тех проводов, которые необходимо проверить, а затем правильно подключить.
Опубликовано в электрических заметках и статьях
Как установить стабилизатор напряжения в доме?

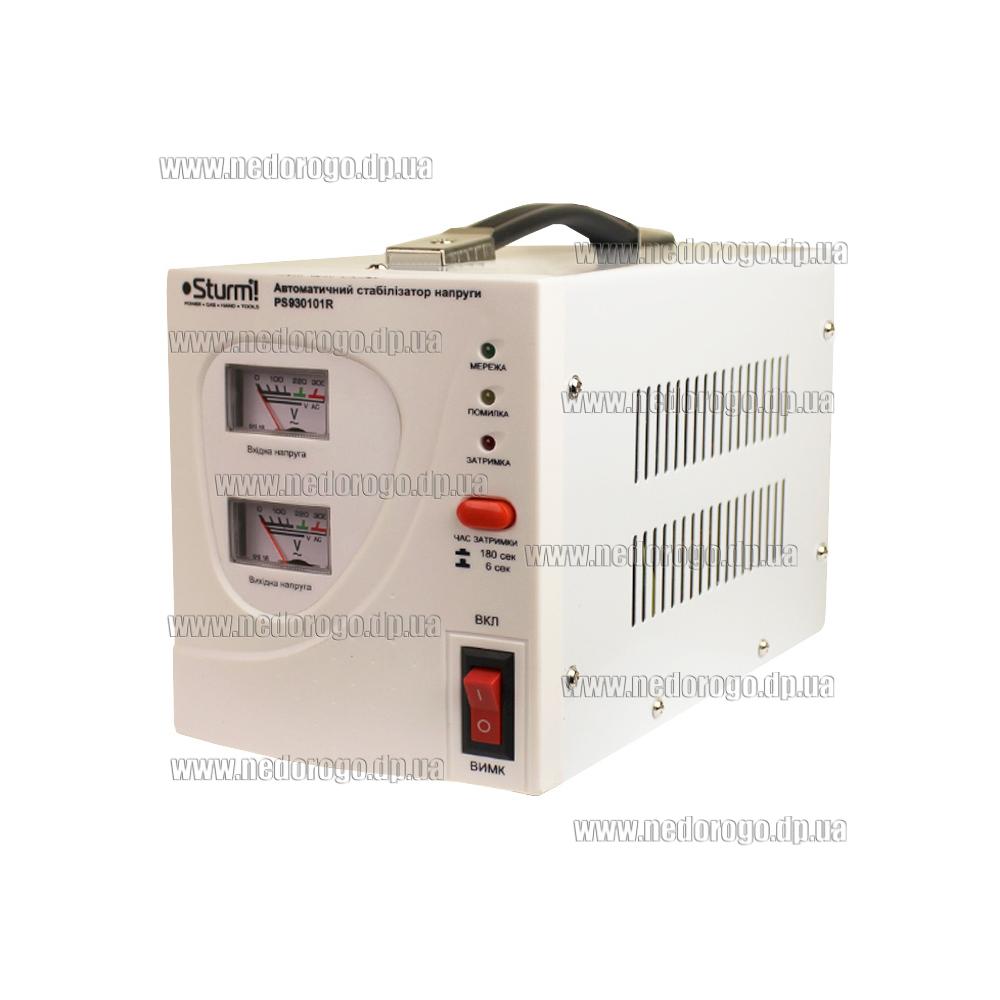

Стабилизатор напряжения – это источник питания, который может автоматически регулировать выходное напряжение.Его функция заключается в стабилизации напряжения источника питания, которое сильно колеблется и не может удовлетворить требования к электрическому оборудованию в пределах установленного диапазона значений, чтобы различные цепи или электрическое оборудование могли нормально работать при номинальном рабочем напряжении. С увеличением количества бытового электрооборудования использование стабилизаторов напряжения становится все более обширным. Бытовой стабилизатор напряжения в основном используется для стабилизации напряжения телевизора, холодильника, кондиционера и т. Д. Далее ATO покажет вам, как установить стабилизатор напряжения для дома.
Проверить корпус, амперметр, выключатель, контрольную лампу, кнопку и клеммы проводки стабилизатора напряжения.
Подсоедините входную клемму стабилизатора напряжения к распределительному щиту и установите соответствующий предохранитель на распределительный щит, чтобы обеспечить электробезопасность.
Подключите источник питания энергопотребляющего оборудования к выходной клемме этого прибора. Обратите внимание, что номинальное входное напряжение электроприборов должно соответствовать номинальному входному напряжению стабилизатора напряжения, не подключайтесь неправильно.
Сначала включите выключатель питания стабилизатора напряжения, и загорится световой индикатор, убедитесь, что показание вольтметра в норме. Если выходное напряжение нормальное, включите выключатель питания оборудования, потребляющего мощность, стабилизатор напряжения может автоматически регулировать напряжение.
Если энергопотребляющее оборудование будет бесплатным в течение длительного времени, выключите его выключатель питания, чтобы снизить энергопотребление и продлить срок службы стабилизатора напряжения.
Стабилизатор напряжения не должен быть перегружен. Когда рыночное напряжение низкое и выходная мощность снижается, пожалуйста, уменьшите нагрузку стабилизатора напряжения.
Если выбранные электроприборы содержат холодильники, кондиционеры и насосы, оснащенные двигателем, следует выбрать стабилизатор напряжения с мощностью более чем в три раза, в случае, если пусковой ток устройства превышает ток предохранителя стабилизатора напряжения или защитный ток от сверхтока. ток выключателя, в результате чего плавится предохранитель или срабатывает автоматический выключатель.
Провод, подключенный к стабилизатору напряжения, должен иметь достаточное поперечное сечение, чтобы предотвратить нагрев и уменьшить падение давления. Стабилизатор напряжения мощностью более 2 кВА должен иметь клеммное соединение и одиночный медный провод.

Стабилизатор от сети от генератора: Стабилизатор напряжения для генератора | Статьи

Стабилизатор для генератора – совместимость, как выбрать?

Работа генератора

Выбор стабилизатора для генератора

Как выбрать стабилизатор напряжения?

Как выбрать стабилизатор напряжения?

Электронные стабилизаторы напряжения переменного тока

Стабилизатор для генератора

Работа в паре- стабилизатор и генератор

Стабилизатор напряжения (система AVR) в генераторе – принцип работы и особенности

Все о стабильности напряжения

Для чего нужна стабильность напряжения?

Факторы, влияющие на стабильность напряжения

Электроника, которая не может обойтись без стабильного напряжения

Стабилизатор на генератор

Стабилизатор для генератора – совместимость, как выбрать?

Работа генератора

Выбор стабилизатора для генератора

Стабилизаторы напряжения для генератора – npo-volt

Стабилизатор наприжения и Генератор | BMW Club

совместимость стабилизаторов и генераторов

Стабилизатор для генератора

#90 Стабилизатор напряжения бортовой сети キ グ ナ ル — logbook Pontiac Firebird 1989 on DRIVE2

Использование стабилизатора с бензиновым генератором

Пример последовательно подключения генератора и стабилизатора напряжения

Работа генератора

Как правильно и самому подключить генератор

Создайте двухступенчатую схему стабилизатора питания от сети – весь дом

Введение

Работа цепи

Как подключить контакты реле

Как собрать схему

Как преобразовать обычный трансформатор в стабилизирующий трансформатор

Как настроить устройство

Подключение генератора и стабилизатора

Работа генератора

Выбор стабилизатора для генератора

Электронные стабилизаторы переменного напряжения

ИБП и стабилизаторы

Общие проблемы с питанием

Технологии

Не в сети / в режиме ожидания

Линейно-интерактивный

Онлайн / двойное преобразование

Прочие исполнения

Гибридная топология / двойное преобразование по запросу

Феррорезонанс

Питание постоянного тока

Поворотный

Форм-факторы

Модель башни

Модель для монтажа в стойку

Приложения

N + 1

Множественное резервирование

Для использования вне помещений

Трудности при эксплуатации генератора

Коэффициент мощности

Пассивная коррекция коэффициента мощности

Активная коррекция коэффициента мощности

Связь

Аккумуляторы

Общие характеристики аккумуляторной батареи и испытание под нагрузкой

Испытание комплектов батарей / элементов

Последовательно-параллельное взаимодействие батарей

Насколько важную роль играет стабилизатор в запуске компрессора?

Стабилизаторы энергосистемы | PSS

Поддержка приложений

Тюнинг Исследования

Тестирование средств управления AVR / PSS

Удары плавающей нейтрали в системе распределения электроэнергии

Обрыв (ослабленная) нейтраль

Что такое плавающая нейтраль?

Нормальное состояние электропитания и состояние плавающей нейтрали

Нормальное состояние электропитания

3-фазная 3-проводная система

3-фазная 4-проводная система для смешанной нагрузки

Состояние плавающей нейтрали

Измерение напряжения между нейтралью и землей

Низкое показание

#90 Стабилизатор напряжения бортовой сети キグナル — logbook Pontiac Firebird 1989 on DRIVE2
