Содержание

Стабилизированный регулятор мощности РМ-2 5 квт

Описание Стабилизированный регулятор мощности РМ-2 5 квт

Регулятор мощности РМ 2, применяется в самогоноварении, дистилляции и ректификации, для стабильного поддержания уровня нагрева электрических ТЭНов, электроплит, электрических лампочек, и других не индуктивных нагрузок, в устройствах где нужна регулировка напряжения и стабильное поддержание его на установленном уровне, соответственно и мощности нагрева, вне зависимости от колебаний напряжения в сети ~220 вольт переменного тока. Девайс предназначен для регулировки мощности на нагрузки до 5 Квт. Подключается к сети переменного тока с напряжением 220 В. Устройство управления и контроля за напряжением построено на микроконтроллере и силовом, мощным симистором BTA40 или BTA-41 на ток до 20(40) ампер и применяется для управления и слежения за мощностью электрических нагревательных, осветительных приборов, коллекторных моторов. Благодаря широкому диапазону входных и выходных напряжений, возможностью регулировки мощности, регулятор найдет широкое применение на производстве и быту. Симисторный регулятор мощности РМ-2

имеет вход для внешнего управления переключателем с фиксацией и "сухими" контактами или реле.



1. Прибор изготовлен на современной элементной базе и схемотехнике.

2. Светодиодная индикация напряжения на входе или на нагрузке.

3. Вход, для возможности выбора 3 режимов работы прибора: "стабилизация", "разгон"(включение на полную мощность), "пауза"(отключение).

Характеристики регулятора:

Напряжение питание от электрической сети 50 Гц- 220 вольт,

прибор работает при широком диапазоне входного напряжении от:  50 до ~300 в.

Максимальная мощность нагрузки 5 Квт.

Максимальный ток в цепи нагрузки регулятора мощности 25 А.

Установка напряжения поступающего на выход 40 ÷ 290 В, но не более входного.

Точность установки напряжения 1 вольт.

Стабильность поддержания заданного напряжения на выходе: ± 1-2 в.

Индикация несоответствия выходного напряжения с установленным есть, в этом режиме индикатор устройства моргает, сообщая о неисправности выходного каскада, в режиме "разгон" и "пауза" индикатор также моргает.

Режим работы в вертикальном положении: продолжительный.

Конструктивно прибор изготовлен: из модулей расположенных на дин-рейке и предназначен для самостоятельного монтажа в электро-ящик, состоит из комплекта:

Электронный регулятор мощности РМ-2: 1 шт.

Радиатор для симистора: 2 шт.

Симистор ВТА-40, или 41: 1 шт.  в модели РМ-2 45А симистор  ТС142-80

установочные изделия: 8 шт.

.

Внимательно:

1. Прибор имеет полу-открытую конструкцию и предназначен для установки в электрический ящик, не используйте прибор не исключив прикосновения к токоведущим частям. Перед тем как положить в корзину-можно выбрать модель в корпусе.

1.Нельзя включать в регулятор: трансформаторы, микроволновые печи и их модификации: индукционные стекло керамические плиты.

2. Регулятор нельзя использовать как стабилизатор сетевого напряжения, для дома.  Он не может повышать напряжение, выше чем на входе. Если например установлено напряжение на нагрузке 130 вольт, то оно будет стабилизировано, пока входное сетевое напряжение выше 130 вольт. Если напряжение в сети опустится ниже 130 вольт, то это напряжение будет и на выходе прибора, также на индикаторе начнут моргать цифры сообщая об отклонении выходного напряжения от установленного.

Если есть необходимость и плохая сеть, то входное напряжение можно повысить при помощи установки дополнительного автотрансформатора. (Есть возможность изготовить).
3. Полностью заменяет регулятор мощности РМЦ

4. Не пытайтесь измерить напряжение на выходе прибора без нагрузки. Для измерения напряжения на выходе понадобится точный вольтметр на частоту до 1000 Гц. Его стоимость приблизительно 50-150 долларов.

Регулятор мощности РМ, применяется в самогоноварении, дистилляции и ректификации, для стабильного поддержания уровня нагрева электрических ТЭНов, электроплит, электрических лампочек, и других не индуктивных нагрузок, в устройствах где нужна регулировка напряжения и стабильное поддержание его на установленном уровне, соответственно и мощности нагрева, вне зависимости от колебаний напряжения в сети ~220 вольт переменного тока. Девайс предназначен для регулировки мощности на нагрузки до 5 Квт. Подключается к сети переменного тока с напряжением 220 В. Устройство управления и контроля за напряжением построено на микроконтроллере и силовом, мощным симистором BTA40-600 на ток до 40 ампер и применяется для управления и слежения за мощностью электрических нагревательных, осветительных приборов, коллекторных моторов. Благодаря широкому диапазону входных и выходных напряжений, возможностью регулировки мощности, регулятор найдет широкое применение на производстве и быту.
Симисторный регулятор мощности РМ-2
имеет вход для внешнего управления переключателем с фиксацией и "сухими" контактами или реле.



1. Прибор изготовлен на современной элементной базе и схемотехнике.

2. Светодиодная индикация напряжения на входе или на нагрузке.

3. Вход, для возможности выбора 3 режимов работы прибора: "стабилизация", "разгон"(включение на полную мощность), "пауза"(отключение).

Характеристики регулятора:

Напряжение питание от электрической сети 50 Гц- 220 вольт,

прибор работает при широком диапазоне входного напряжении от:  50 до ~300 в.

Максимальная мощность нагрузки 5 Квт.

Максимальный ток в цепи нагрузки регулятора мощности 25 А.

Установка напряжения поступающего на выход 40 ÷ 290 В, но не более входного.

Точность установки напряжения 1 вольт.

Стабильность поддержания заданного напряжения на выходе: ± 1-2 в.

Индикация несоответствия выходного напряжения с установленным есть, в этом режиме индикатор устройства моргает, сообщая о неисправности выходного каскада, в режиме "разгон" и "пауза" индикатор также моргает.

Режим работы в вертикальном положении: продолжительный.

Конструктивно прибор изготовлен: из модулей расположенных на дин-рейке и предназначенн для самостоятельного монтажа в электроящик, состоит из комплекта:

Электронный регулятор мощности РМ-2: 1 шт.

Радиатор для симистора: 2 шт.

Симистор ВТА-40 или 41: 1 шт.

установочные изделия: 8 шт.

.

Внимательно:

1. Прибор имеет пулу-открытую конструкцию и предназначен для установки в электрический ящик, не используйте прибор не исключив прикосновения к токоведущим частям.

1.Нельзя включать в регулятор: трансформаторы, микроволновые печи и их модификации: индукционные стекло керамические плиты.

2. Регулятор нельзя использовать как стабилизатор сетевого напряжения, для дома.  Он не может повышать напряжение, выше чем на входе. Если например установлено напряжение на нагрузке 130 вольт, то оно будет стабилизировано, пока входное сетевое напряжение выше 130 вольт. Если напряжение в сети опустится ниже 130 вольт, то это напряжение будет и на выходе прибора, также на индикаторе начнут моргать цифры сообщая об отклонении выходного напряжения от установленного.

Если есть необходимость и плохая сеть, то входное напряжение можно повысить при помощи установки дополнительного автотрансформатора. (Есть возможность изготовить).
3. Полностью заменяет регулятор мощности РМЦ

4. Не пытайтесь измерить напряжение на выходе прибора без нагрузки. Для измерения напряжения на выходе понадобится точный вольтметр на частоту до 1000 Гц. Его стоимость приблизительно 50-150 долларов.

Стабилизированный регулятор мощности нагрева на PIC18F252. - Proton PICBasic

               Некоторое время назад возникла необходимость изготовить стабилизированный регулятор мощности ТЭНа в устройстве, о котором будет сказано ниже. При этом встал вопрос о способе регулирования мощности. Обычно в таких случаях применяют три способа: фазо-импульсный, способ Брезенхема, и медленный ШИМ. Первые два способа требуют организации 100-герцовых прерываний и показались не очень удобными, так как проц должен выполнять еще кучу другой работы, да и стабилизировать мощность при этом довольно сложно. Поэтому был использован последний способ, где при частоте ШИМ в 1 Гц генерируются  всего два прерывания  в секунду. Для обеспечения стабилизации мощности испытывались два метода измерения текущего напряжения сети: с помощью амплитудного детектора на ОУ с применением микроконтроллера PIC16F876A, и измерением среднеквадратичного напряжения сети с применением PIC18F252. (на 876-ом  второй способ проблематичен, так как этот проц плохо вычисляет квадратный корень). Обе схемы испытывались в железе и показали хорошие результаты.

Однако второй способ схемотехнически проще и точнее, так как еще и не зависит от формы питающего напряжения, да и памяти 876-го все равно не хватало. Для гальванической развязки цепи стабилизации от сети  используется маленький сетевой транс с напряжением 55 В на вторичке и диодный мост на выходе, хотя сперва была мысль применить изолирующий усилитель HP7800, который был испытан, но требовал сложной обвязки и дополнительных микросхем. Программный рабочий цикл микроконтроллера синхронизируется одновременно с циклом  ШИМ и нулем синусоиды. Это необходимо для правильного считывания АЦП напряжения сети. Полупериод сетевого напряжения оцифровывается 50-ю выборками, после чего вычисляется напряжение сети и коррекция мощности. В качестве задатчика мощности и всех остальных параметров применяется энкодер. Силовая часть выполнена на оптопаре МОС3062 и симисторе ВТА41. Описанная схема применяется в блоке автоматики продвинутого самогонного аппарата, где требуется длительный и стабильный нагрев.


Интересно было бы описать блок управления целиком, однако для этого пришлось бы писать громоздкую статью о конструкции самого самогонного аппарата и довольно сложном алгоритме его работы.

          Архив с файлами Протеуса


Стабилизированный регулятор мощности для изменяющейся нагрузки

Стабилизированный регулятор мощности для изменяющейся нагрузки

категория

Схемы источников питания

материалы в категории

А. ЕВСЕЕВ, г. Тула
Радио, 2002 год, № 4

Иногда бывают ситуации, когда необходимо стабилизировать мощность в нагрузке, сопротивление которой меняется с течением времени в широких пределах. В таких случаях поможет предлагаемый регулятор мощности, который одновременно выполняет функции стабилизатора.

Большинство описанных в радиолюбительской литературе регуляторов мощности работают или с чисто активной (лампа накаливания, электроплита, электропечь), или с активно-индуктивной нагрузкой (электродвигатели). Однако эта нагрузка либо постоянная (электропечь), либо изменяется в течение относительно короткого переходного процесса и затем стремится к установившемуся значению (лампа накаливания, электродвигатель). В обоих случаях регулируют мощность таких нагрузок изменением протекающего среднего тока. Поскольку мощность нагрузки Рн, ток через нее Iн и ее сопротивление Rн связаны зависимостью Pн=Iн

2·Rн. при неизменном сопротивлении регулирование мощности однозначно достигается регулированием тока.

Встречаются и такие виды нагрузок, сопротивление которых зависит от различных факторов и, следовательно, изменяется во времени по неизвестному заранее закону. Пример подобной нагрузки — электродный водонагревательный котел, в котором рабочей средой и электропроводящим телом является вода. Сопротивление воды зависит от вида и количества содержащихся в ней солей, температуры, скорости протекания через котел и других факторов. Сопротивление такой нагрузки может изменяться в десятки раз. В этом случае управление током через нагрузку не решает задачу регулирования мощности, поскольку ее сопротивление является переменной величиной. Здесь ток через нагрузку зависит не только от напряжения на ней, но и от ее сопротивления. Это не позволяет управлять мощностью обычным способом (установлением определенного значения тока). Даже стабилизация тока не будет выходом из положения.

Поскольку при напряжении на нагрузке Uн ее мощность Pн=Uн·Iн для стабилизации мощности в нагрузке следует стабилизировать произведение Uн·Iн, т.

е. обеспечить его постоянство. Регулируемым параметром (независимой переменной) может быть напряжение, поскольку от его значения зависят и ток, и мощность нагрузки.

Следовательно, нужно так регулировать напряжение на нагрузке, чтобы при изменении сопротивления обеспечивалась постоянная средняя мощность в нагрузке. При этом для определения мгновенной мощности необходимо перемножать мгновенные значения напряжения и тока в нагрузке. Это вытекает из классического определения мощности в электротехнике.

Структурная схема устройства, реализующего описанный выше алгоритм управления, представлена на рис. 1.

На входы умножителя подаются электрические сигналы, пропорциональные мгновенным значениям напряжения и тока в нагрузке. С выхода умножителя сигнал, пропорциональный их произведению (т. е. мощности), после его усреднения во времени поступает на первый вход дифференциального усилителя, на второй вход которого подано задающее напряжение. В дифференциальном усилителе происходит сравнение напряжений и усиление разностного сигнала (сигнала ошибки), который затем поступает на компаратор. На второй вход компаратора подаются импульсы пилообразной формы, следующие с удвоенной частотой сети. На выходе компаратора формируются прямоугольные импульсы, скважность которых определяет напряжение с выхода дифференциального усилителя. Импульсы с выхода компаратора управляют симисторным коммутатором, а тот, в свою очередь, нагрузкой. При отклонении мощности в нагрузке от значения, заданного напряжением Uзад, сигнал ошибки с выхода дифференциального усилителя будет воздействовать на компаратор так, что изменение скважности импульсов приведет к стабилизации мощности.

Схема самого источника питания показана на рисунке 2, а его временные диаграммы на рисунке 3

Для увеличения кликните по изображению (откроется в новом окне)

На входы X и Y микросхемы DA3 (интегральный перемножитель сигналов) поступают сигналы, пропорциональные, соответственно, мгновенным значениям напряжения на нагрузке и тока через нее. Сигнал, пропорциональный мгновенному значению напряжения, снимают с движка подстроечного резистора R4. Резистор R1 — датчик тока нагрузки. Напряжение с этого резистора поступает на первичную обмотку повышающего трансформатора Т2 (коэффициент трансформации — около 40). Необходимость применения трансформатора обусловлена двумя факторами. Во-первых, он повышает напряжение, подаваемое на вход перемножителя, а во-вторых, обеспечивает гальваническую развязку. Сигналы, пропорциональные току и напряжению, — переменные, однако в их выпрямлении нет необходимости, поскольку микросхема К525ПС2 (DA3) допускает подачу на входы X и Y переменного напряжения амплитудой до 10,5 В.

Заметим, что сигналы напряжения и тока, подаваемые на перемножитель, должны быть синфазными, что достигается соответствующим подключением обмоток трансформатора Т2.

Интегральный перемножитель напряжения К525ПС2 разработан для реализации ряда типовых функциональных зависимостей (умножения, деления, возведения в квадрат, извлечения квадратного корня). Для выполнения указанных функций с аналоговыми сигналами используют экспоненциальную зависимость тока коллектора транзистора от его напряжения база—эмиттер. Погрешность умножения — не более 1%. Более подробные сведения о структуре и применении интегральных перемножителей можно найти в [1].

При включении интегрального перемножителя в соответствии с показанной на рис. 2 схемой на его выходе Z действует напряжение Uz≈0,15UxUy, где Ux, Uy — напряжения, приложенные к входам X и Y микросхемы DA3, соответственно.

Импульсы управления симистором VS1 поступают с выхода компаратора напряжения DA4. Интегральный компаратор К554САЗ, используемый в регуляторе мощности, имеет открытый коллекторный выход, рассчитанный на ток нагрузки до 50 мА. Выходной транзистор открыт (т. е. на выходе при подключенной нагрузке напряжение низкого уровня), если напряжение на инвертирующем входе (вывод 4) микросхемы DA4 больше, чем на неинвертирующем (вывод 3). При противоположном соотношении напряжений на выходе компаратора будет напряжение высокого уровня.

На компараторе DA4 происходит сравнение пилообразного напряжения (рис. 3, диаграмма 3) и напряжения, снимаемого с выхода ОУ DA5 (диаграмма 4).

Генератор пилообразного напряжения выполнен на транзисторах VT1, VT2. Он формирует импульсы частотой 100 Гц, синхронизированные напряжением сети. Напряжение с выпрямительного моста VD2 (рис. 3, диаграмма 1) поступает на базу транзистора VT1. Большую часть времени транзистор открыт, а в моменты, когда выпрямленное напряжение приближается к нулю, он закрывается. На его коллекторе формируются короткие прямоугольные импульсы (рис. 3, диаграмма 2), которые подаются на базу транзистора VT2. Пока напряжение на базе равно нулю, на коллекторе транзистора формируется нарастающее напряжение (конденсатор С6 заряжается через резистор R13). В момент появления положительного импульса на базе транзистор VT2 открывается и напряжение на его коллекторе уменьшается практически до нуля (рис. 3, диаграмма 3).

На выходе компаратора формируются прямоугольные импульсы (рис. 3, диаграмма 5). Нагрузка компаратора — резистор R16 и светодиод оптопары U1. При протекании тока через светодиод оптопары ее симистор открывается, обеспечивая открывание симистора VS1 — ток начинает протекать через нагрузку, подключенную к гнездам разъема XS1. Изменение скважности импульсов на выходе компаратора приводит к изменению напряжения и, следовательно, мощности в нагрузке. Из временных диаграмм несложно определить, что увеличение напряжения на выходе ОУ DA5 приводит к уменьшению мощности в нагрузке.

Теперь — о назначении и работе микросхемы DA5, выполняющей функции дифференциального усилителя или усилителя сигнала ошибки (см. рис. 1). Задающее напряжение Uзад снимают с движка переменного резистора R18 и подают на инвертирующий вход ОУ, на неинвертирующий вход которого поступает усредненное выходное напряжение перемножителя DA3. Усреднение выходного сигнала перемножителя обеспечивает интегрирующая цепь R20C8.

ОУ DA5 усиливает поданные на ее входы сигналы, обеспечивая равенство значений напряжения на них. Это значит, что уменьшение задающего напряжения Uзад приведет к уменьшению напряжения на выходе ОУ. Очевидно, что нижнему по схеме положению движка переменного резистора R18 будет соответствовать нулевое значение мощности в нагрузке. Конденсатор С7 обеспечивает стабильную работу ОУ при воздействии помех.

Источник питания элементов регулятора мощности выполнен на двух интегральных стабилизаторах напряжения DA1 и DA2. Использование двух разнотипных микросхем обусловлено желанием обойтись сетевым трансформатором с одной вторичной обмоткой (хотя и с отводом от середины) и одним выпрямительным мостом.

Диод VD1 исключает влияние фильтрующего конденсатора С1 на форму выпрямленного напряжения, подаваемого на вход генератора пилообразного напряжения.

Регулятор мощности собран на печатной плате из двусторонне фольгированного стеклотекстолита. Чертеж печатной платы показан на рис. 4 и 5

В отверстия квадратных контактных площадок необходимо вставить отрезки луженого провода и пропаять их с обеих сторон платы. Микросхемы DA1, DA2 установлены на небольших дюралевых теплоотводах площадью по 20...30 см² каждый; симистор VS1 установлен на стандартном охладителе (литом теплоотводе из алюминиевого сплава) марки 0231. Резистор R1 выполнен из нихромового провода диаметром 3 мм.

На месте компаратора DA4, помимо указанного на схеме, можно также использовать К521САЗ, К521СА5, К521СА6 (последняя микросхема содержит два компаратора в одном корпусе), однако при этом придется скорректировать чертеж печатной платы. ОУ КР140УД708 заменим микросхемами К140УД7, К140УД8, К153УД2 и любыми аналогичными. Аналоговый перемножитель напряжений К525ПС2 допустимо заменить на К525ПСЗ с любым буквенным индексом, но также с коррекцией печатной платы. Транзисторы VT1, VT2 — любые из серий КТ315, КТ342, КТ503, КТ630, KT3I02 или КТ3117А. Оптопару импортного производства МОС3052 можно заменить отечественной АОУ160А—АОУ160В с коррекцией печатной платы. Симистор VS1 можно применить из серий ТС112, ТС122, ТС132, ТС142 с допустимым импульсным напряжением в закрытом состоянии не менее 400 В и током в открытом состоянии, соответствующим максимальному току нагрузки. Диод КД106А (VD1) заменим любым из серий КД105, КД221, КД226. Выпрямительный мост (VD2) — любой из серий КЦ402, КЦ405, с коррекцией печатной платы. Оксидные конденсаторы С1 — СЗ, С8 могут быть К50-16, К50-35, К50-24, К50-29; С4, С5, С7 — КМ-6, К10-17, К73-17; С6 — К73-17, К73-24, К76-П2 (этот конденсатор должен иметь небольшой ТКЕ). Подстроечные резисторы R4, R5, R8—R10 — СП5-2, СПЗ-19, СПЗ-38, переменный резистор R18 — СП-0,4, СПЗ-4М, СПЗ-16, СПЗ-30, остальные — МЛТ, С2-23. Трансформатор Т1 — ТПП232. Его можно заменить на любой другой, у которого вторичная обмотка с отводом от середины обеспечивает напряжение 33...40 В и рассчитана на ток не менее 150 мА. Трансформатор Т2 может быть любым другим с коэффициентом трансформации 30...50. Выключатель питания SA1 — автоматический выключатель A3161, АЕ2050 или АП50. Кроме того, он выполняет функцию предохранителя.

Налаживание регулятора мощности начинают с проверки выходного напряжения микросхемы DA1 ( + 15 В) и установки выходного напряжения микросхемы DA2 (-15 В) резистором R6. После этого производят регулировку перемножителя напряжения DA3. Для этого входы X, Y выход Z и вывод 1 отключают от других элементов. Движки подстроечных резисторов R8—R10 устанавливают в среднее положение. На вход X подают напряжение +5 В, а на вход Y— О В. Резистором R9 устанавливают выходное напряжение перемножителя О В. Затем на вход X подают напряжение О В, а на вход Y— +5 В. Резистором R8 устанавливают выходное напряжение О В. Затем на оба входа перемножителя подают напряжение + 5 В и измеряют выходное напряжение. Затем на одном из входов изменяют полярность входного сигнала (т. е. подают -5 В) и опять измеряют выходное напряжение. С помощью резистора R10 добиваются, чтобы два последних значения выходного напряжения были равны по абсолютному значению (по знаку они должны быть противоположны). При необходимости регулировку повторяют. После этого подключают входы и выход перемножителя напряжения к элементам регулятора. Движки подстроенных резисторов R4 и R5 устанавливают в среднее, а переменного резистора R18 — в нижнее по схеме положение.

К разъему XS1 подключают нагрузку и подают питание на регулятор мощности. Плавно вращая ось переменного резистора R18, убеждаются в увеличении напряжения на нагрузке. Если напряжение на нагрузке максимально при любом положении движка переменного резистора R18, причиной этого может быть неправильная фазировка обмоток трансформатора Т2, приводящая к подаче противофазных напряжений на входы X и Y микросхемы DA3 и отрицательному напряжению на ее выходе Z. В этом случае следует поменять местами выводы любой из обмоток трансформатора Т2.

Подстроечными резисторами R4 и R5 добиваются, чтобы максимальные (амплитудные) значения напряжения на входах перемножителя не превышали 10 В. Это удобно контролировать с помощью осциллографа. В крайнем случае можно воспользоваться вольтметром переменного тока. При синусоидальной форме напряжения на нагрузке (это имеет место, если симистор VS1 открывается в начале каждого полупериода, а напряжение на нагрузке при этом практически равно сетевому) эффективное напряжение на входах перемножителя не должно превышать 7 В. Регулирование мощности должно плавно осуществляться во всем интервале поворота оси переменного резистора R18. Если в верхнем по схеме положении движка переменного резистора R18 при максимальной подключенной нагрузке напряжение на ней не достигает значения сетевого, следует уменьшить сопротивление резистора R17 не более чем до 2,2 кОм или уменьшить коэффициенты передачи тока и напряжения, переместив вниз по схеме движки подстроечных резисторов R4 и R5.

Для проверки функции стабилизации мощности необходимо иметь нагрузку с изменяющимся сопротивлением (удобно использовать двухсекционный бытовой нагреватель) и лабораторный автотрансформатор соответствующей мощности. Нагрузка должна быть обязательно активной (т. е. не иметь индуктивной или емкостной составляющей).

Регулятор мощности подключают к сети через автотрансформатор и подключают к выходу регулятора одну секцию бытового нагревателя. Автотрансформатором устанавливают напряжение 220 В. Подключив параллельно нагрузке вольтметр переменного тока, измеряющий эффективные значения (квадратичный вольтметр), переменным резистором R18 устанавливают на нагрузке напряжение 150...200 В. Затем подключают еще одну секцию и вновь измеряют напряжение на разъеме XS1. Оно должно уменьшиться в 1,4 раза [2]. При другом законе изменения сопротивления нагрузки в любом случае будет выполняться равенство Uн²/Rн = const. Если же сопротивление нагрузки увеличится настолько, что для поддержания установленной мощности напряжение должно превысить свое максимальное значение, регулятор выйдет из режима стабилизации мощности.

Регулятор мощности обладает стабилизирующими свойствами не только в условиях изменения сопротивления нагрузки, но и по отношению к колебаниям сетевого напряжения. В этом можно убедиться, изменяя питающее напряжение регулятора с помощью автотрансформатора в интервале от 190 до 240 В (разумеется, при подключенной нагрузке). Напряжение на нагрузке при таком изменении питающего должно быть стабильным. Варьироваться будет лишь угол открывания симистора VS1, в чем можно убедиться с помощью осциллографа. Сигнал можно снимать либо с нагрузки, либо с выхода компаратора DA4.

Если в распоряжении радиолюбителя нет вольтметра, измеряющего действующее значение (например, прибора электромагнитной системы), то для измерения мощности используют индукционный счетчик электрической энергии: число оборотов диска счетчика должно быть постоянным при изменении сопротивления нагрузки и неизменном положении движка переменного резистора R18. Пользоваться вольтметром средневыпрямленного значения напряжения для этих целей нельзя.

ЛИТЕРАТУРА
1. Путников В. С. Интегральная электроника в измерительных устройствах. — 2-е изд., перераб. и доп. — Л.: Энергоатомиздат. Ленингр. отд-ние, 1988.
2. Бирюков С. Амплитудное, среднее, эффективное. — Радио, 1999, № 6, с. 58, 59.

От редакции. Для повышения надежности рекомендуем последовательно с оптосимистором включить резистор сопротивлением около 150 Ом.

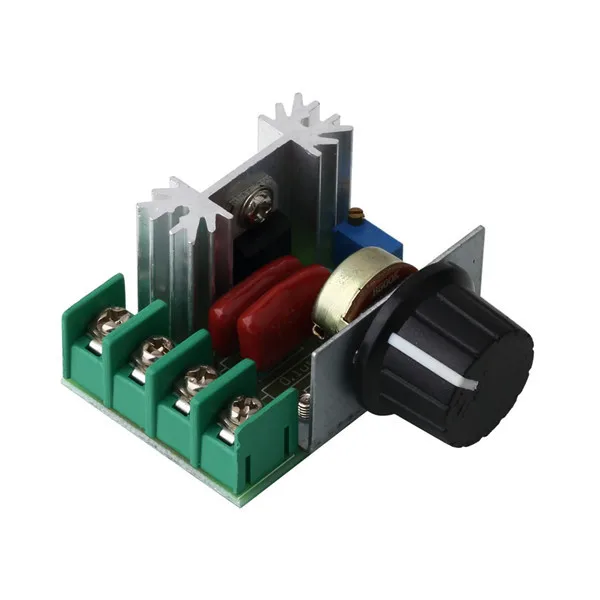

Регулятор мощности для ТЭНа

Доставка по России

Технические характеристики регулятора мощности 4кВт:

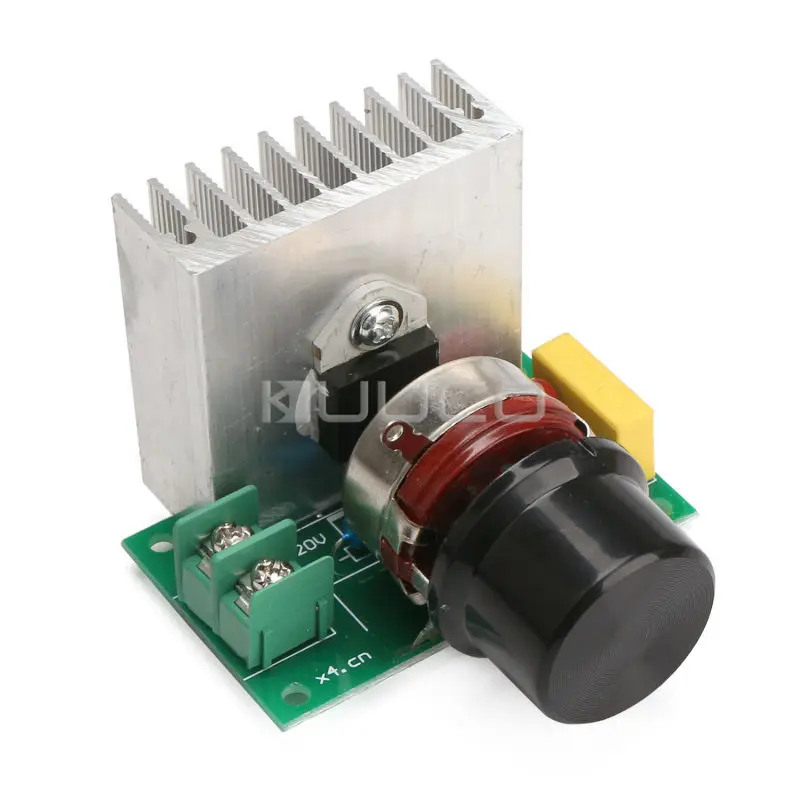

Регулятор мощности 4 кВт

стабилизированный с системой охлаждения и встроенным вентилятором

Входящее напряжение

220В

Максимальная мощность

4кВт

Материал радиатора

Алюминиевый

Мак. Сила тока

20А

Тип питания

Переменный ток

Принцип работы

Фазовое управление

Габаритные размеры

110*55*40 (мм)

Вес

200 гр.

Регулировка

Плавная

Температура эксплуатации

-200С-+500С

Относительная влажность

20-80% без образования конденсата.

Технические характеристики регулятора напряжения 6кВт:

Регулятор напряжения 6 кВт

стабилизированный с большой системой охлаждения

Входящее напряжение

220В

Максимальная мощность

6кВт

Материал радиатора

Алюминиевый

Мак. Сила тока

20А

Тип питания

Переменный ток

Принцип работы

Фазовое управление

Габаритные размеры

130*60*47 (мм)

Вес

200 гр.

Регулировка

Плавная

Температура эксплуатации

-200С-+500С

Относительная влажность

20-80% без образования конденсата.

Регулятор мощности 4кВт и 6кВт это электронный симисторный регулятор напряжения переменного тока, позволяет регулировать его в диапазоне от 0 В до входного напряжения (220 В). Благодаря широкому диапазону регулировки и большой мощности регулятор найдет широкое применение в быту. Может регулировать мощность нагревательных тэнов и лампы накаливания, т.е. регулирует резисторную нагрузку.

Отличное решение для управления мощностью Тэна:
  1. 1) Регулятор напряжения. Классический регулятор, для изменения мощности ТЭНа в перегонном кубе. Регулируя в свою очередь мощность и интенсивность нагрева браги при дистилляции и ректификации.
  2. 2) Наличие вентилятора для охлаждения и продления срока службы.
  3. 3)  Плавная регулировка во всем диапазоне мощности.
  4. 4) Сделано на базе мощного симистора BTA41600. Предназначено для регулирования мощности. Применение данного симистора позволяет уменьшить размер радиатора охлаждения.
  5. 5) Принцип работы, регулятор мощности использует принцип фазового управления.
  6. 6) Алюминиевый радиатор.
  7. 7) Компактное исполнение.

Подготовка к эксплуатации Регулятор мощности Тэна:

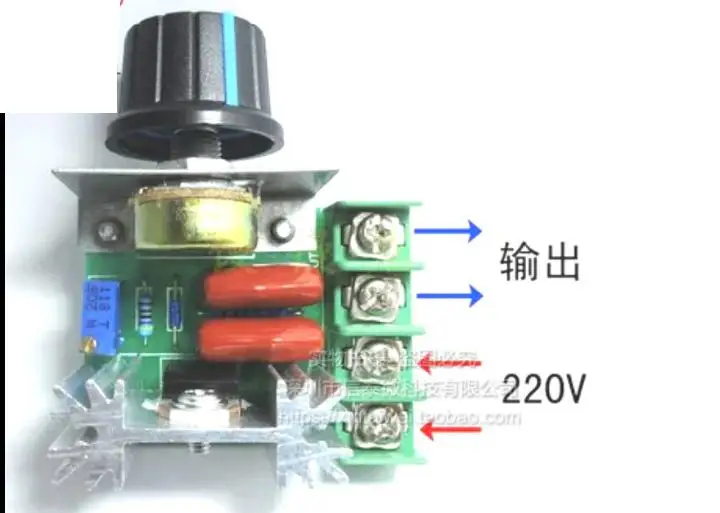

  1. 1) Подключите нагрузку к контактам OUT 220V
  2. 2) Подключите сетевой шнур к контактам IN 220V.
  3. 3) Включите вилку в розетку 220В
  4. 4) Проверьте, работу вращая регулятор мощности.

Внимание: не рекомендуется запускать регулятор напряжения без нагрузки (не подключая электрические приборы), это может привести в негодность сам регулятор.

mikr_stab_reg_mochnosti

mikr_stab_reg_mochnosti

МИКРОКОНТРОЛЛЕРНЫЙ СТАБИЛИЗИРОВАННЫЙ РЕГУЛЯТОР МОЩНОСТИ

Абрамов С. М.    г. Оренбург.

        Во всех регуляторах мощности преследуется одна цель: установка как можно точнее необходимой мощности ее контроль и минимальное отклонение от заданного значения при изменяющейся амплитуде входного напряжения. Схема изображенная на Рис1. была разработана для поддержания заданной мощности в нагревательных приборах, используемых 1-2 кВт галогеновые лампы накаливания. Устройство удобно использовать если  нет возможности применить терморегуляторы.
Его параметры таковы:
Входное напряжение- 100-260 вольт
Выходное напряжение- 0-255 вольт
Дискретность регулировки- 0,85% от входного напряжения
Время реакции на изменение напряжения- 0,25 секунды
Точность поддержания выходного напряжения- 1,7% от входного напряжения.
Метод регулировки- фазовый, за счет изменения угла открывания симистора
  На самом деле под точностью  поддержания выходного напряжения подразумевается некоторый дрейф около заданного напряжения связанный с выбранным методом регулировки выходного напряжения, и при значительной мощности нагрузки внешне не заметен.  Рассмотрим работу устройства.


Схема состоит из 5 вольтового блока питания на диодах VD9-VD12, микросхемы стабилизатора D2 и фильтрующих емкостей C5,C6,C15. Формирователя стробирующего импульса в момент перехода сетевого напряжения через ноль R9,R10,VT2,C4,R11. Двухполярного блока питания +15,  -15в.  собранного на диодах VD14-VD17 микросхемах D3,D4 и Фильтрующих емкостях C7-C12 от которого запитывается преобразователь напряжение-частота D1. Выпрямителя и делителя напряжения снимаемого с нагрузки VD1-VD4,R1,R2,C1. Преобразователя напряжение-частота собранного на микросхеме D1,R5,R6,C2,C3. Дешифратора двоичный код –код семисегментного индикатора D6. Индикаторов HG1-HG3 и  ключей зажигания разрядов VT3-VT5.  Микроконтроллера D5. Кварцевого генератора ZQ1,C13,C14. Кнопок управления SA2- “+1” и SA3- “-1”, которыми задают напряжение стабилизации.
Львиная доля работы возложена на микроконтроллер поэтому работа устройства будет рассмотрена совместно с алгоритмом работы программы.
    В момент включения питания происходит сброс микроконтроллера а затем формируется некоторая задержка связанная с выходом на рабочий режим генератора и внутренних схем контроллера. Затем в регистр адреса записывается нулевой адрес и контроллер выполняет программу записанную в ПЗУ. Так как в начальный момент напряжение на нагрузке равно нулю стабилизатор плавно увеличивает напряжение до заданного тем самым предотвращая выход из строя нагрузки.
Инициализируем внутренние регистры, порты RA0-RA2,RB1-RB4,RB6,RB7 устанавливаем на вывод, RA3,RA4,RB0,RB5 на ввод. Сбрасываем програмные счетчики и переписываем сохраненное значение заданного напряжения из флэш памяти в регистр UZ.  В основной программе: 1-опрашивается состояние кнопок и в зависимости от этого  запускается подпрограмма преобразования двоичного кода в десятичный, для отображения информации заданного напряжения UZ или напряжения снимаемого с нагрузки UNI .  2-Для правильного вывода значения на дешифратор, UNI  получается за счет сдвига регистра UN.  3- Выводятся преобразованные значения на индикацию с частотой 33 Гц.  4-В случае нажатия на кнопки SA2,SA3 (инкремент или декримент) заданного значения с частотой примерно 0,5сек. и запись во Флеш память. Благодаря записи в UZ после выключения питания, не придется вновь устанавливать значение.  В зависимости от напряжения на нагрузке 1-255 вольт преобразователь напряжение-частота D1 выдает на выходе 10-2550 импульсов. Так как этот сигнал заведен на ножку RB5 контроллера, то прерывания происходят как по спаду так и по фронту импульса и реально программа прерывается 20-5100 раз в секунду. С этой частотой идет заполнение регистра UF микроконтроллера. Каждые 10мс. программа прерывается нулевым уровнем по ножке RB0 по спаду. Двадцать раз в секунду происходит перезапись UF в регистр UN и сброс предыдущего. Поэтому в регистре UN каждый бит соответствует 1 вольту. При обработке прерывания также происходит сравнение заданного значения с напряжением на нагрузке и в зависимости от этого происходит увеличение или уменьшение константы ZC задержки на включение симистора. Загружается этим значением таймер TMR0 и запускается. В этом же прерывании также устанавливаются флаги в регистре RF чтобы основная программа могла индицировать с частотой 33 Гц. По окончании времени задержки заданном в TMR0 происходит прерывание и выдается импульс длительностью 12мкс на вывод порта RB6. Таким образом с момента прерывания по входу RB0 происходит отсчет времени задержки на включение симистора  и от этого в итоге будет зависеть выделяемая мощность на симисторе. Опрос напряжения на нагрузке сравнение с заданным напряжением и включение симистора происходит каждые 10мс.
Все устройство собрано на односторонней печатной плате размерами 95х76,5мм, Рис2. кроме трансформатора,

                                                                                 Рис2
клемника и радиатора с симистором, они установлены на дополнительной текстолитовой плате размерами 76,5х125мм. прикрученной уголками к основной плате. Односторонний монтаж конечно усложняет разводку дорожек, но зато удобен в случае использования метода термопереноса. Устанавливаем лазерный принтер на максимальный выход тонера и печатаем на мелованную бумагу или термобумагу от факса предварительно наклеенную на стандартный лист, чувствительным слоем наружу. Затем накладываем на стеклотекстолит предварительно зашкуренный нулевкой и  при помощи утюга разглаживаем около минуты. Утюг установлен на максимум. Если тонер расплылся уменьшают время проглаживания и операцию повторяют. После этого ложат под струю теплой воды и замачивают минут 15-20. Затем пальцами стирают как резинкой бумагу, при этом остается тонер. Сцепление и кислотостойкость тонера позволяют травить практически в любых известных растворах и получать плату по качеству не уступающему промышленной. Печатать на бумагу лучше из программы на которой разводится плата. В частности очень удобен ACCEL 15. Радиатор имеет размеры 90х70х20мм. Если мощность нагрузки будет небольшой то можно радиатор не устанавливать.
Трансформатор мощностью 3-5Вт. Первичная обмотка рассчитана на напряжение 260 вольт. При подключении к сети 220вольт на вторичной обмотке должно быть 11-12 вольт и рабочий ток 100ма. Третья полуобмотка рассчитана на ток 10-20ма и выдавать напряжение 18 вольт. На микросхему  D2 необходимо прикрутить небольшую пластину размерами 10х40мм для теплоотвода. Вместо диодов VD1-VD4 можно применить любые на ток 30-100ма., и напряжение 300вольт. Вместо VD5-VD8  любые на ток 100-300ма и напряжение 300вольт, вместо VD9-VD13 на ток 100-300ма и напряжение 25-50вольт. Диоды КД522А заменяют на любые на ток 20-100ма и напряжение 25-50вольт. Подстроечные резисторы типа СП5-2. Все остальные типа МЛТ. Конденсаторы типа КМ, электролитические К50-35, кроме С2,С3 они должны быть как можно с меньшим ТКЕ например К73-17. Резонатор на частоту 4мГц с параллельным резонансом. Симистор в зависимости от переключаемой мощности можно использовать  ТС2-25,ТС2-50.
Налаживание сводится  к подаче напряжения 1вольт на вход 14 D1,  и подстройкой R5 добиваются на выходе 7D1 частоты 1кГц. После сборки устройства сопротивлением R1 добиваются равенства напряжения на нагрузке и показания индикаторов HG1-HG3.

HEX код программы

:020000040000FA
:020000005E2878
:08000800AD00030EAE000B1960
:1000100014288B1827280B1823280B1914282E0EA8
:100020008300AD0E2D0E09000B1106170617640094
:1000300006170617061706170617061706170617D8
:10004000061706130F2806080B10A50A0F28060826
:100050008B10A20B45282508A600A10B33282508E4
:10006000AB003230A100A5010530A200270826020E
:1000700003194528031C412875302402031DA403DD
:100080004528FF302402031DA40A240881008B1692
:1000900020185428A01858282019502820145C280B
:1000A0002011A01020145C2820112010A0145C281E
:1000B0002010A01020155C2820160F28831286011E
:1000C0008501831618308500213086008530810037
:1000D000831298308B00A501A801A901AA01323032
:1000E000A1000530A2003C30A3007530A400A0019F
:1000F000003089008316081483120808A700851DA4
:100100008528051E8528AF208628B220A80DA90DB8
:10011000AA0D201C9028051028081E3986000515F8
:10012000A01C9728051129081E3986008514201D5A
:100130009E2885102A081E3986000514201EAD2829
:100140002012A30BAD288519A728A70AC520051AD8
:10015000AB28A703C5203C30A30064007F282B08F0
:10016000A800B4282708A800A901AA010A3028027B
:10017000031CBD28A800A90AB6280A302902031CBE
:10018000C428A900AA0ABD28080000308900270851
:10019000880083168B13081555308900AA30890012
:0801A00088148B17831208007C
:02400E00F13F80
:00000001FF

Программа  написанная на ассемблере MPLAB лежит здесь

Скачать файлы

Схема регулятора напряжения с стабилизацией » Паятель.

Ру

Устройство предназначено для регулировки и стабилизации напряжения. Может применяться в бытовых и промышленных установках для поддержания напряжения на нагрузке (тэнах и лампах накаливания) при изменяющемся сетевом напряжении. На элементах VD1-VD6, R1, R2 собран не стабилизированный источник питания. Генератор импульсов выполнен на однопереходном транзисторе VT3, конденсаторе С1 и резисторах R11-R13. Импульсы с его выхода поступают на усилитель, выполненный на транзисторе VT4.


Основные технические характеристики:

1. Диапазон регулировки напряжения от 10 до 245 вольт при питании от 220-260 вольт.
2. Стабилизация напряжения осуществляется в диапазоне от 10 до 120 вольт при изменении сетевого напряжения от 180 до 260 вольт. Изменение напряжения на нагрузке, при этом, не превышает 2-3 вольт.
3. Мощность нагревателя зависит от применяемого симистора и размеров радиатора. В данном случае рассчитана на 2 КВт.
4. Включение цепи нагрузки производится электронным бесконтактным способом.
5. Схема управления регулятора имеет электрическую связь с электросетью, поэтому необходимо предусмотреть изоляцию регулятора и нагревателя от корпуса.

В его коллекторной цепи включена первичная обмотка импульсного трансформатора Т1, со вторичной обмотки которого импульсы поступают на симистор. На элементах VD7, С2 выполнен сглаживающий фильтр. Узел обратной связи выполнен на элементах Т2, VD9-VD12, С3. На транзисторах VT1 и VT2 выполнено устройство сравнения.

Работает регулятор следующим образом.

В начальный момент времени сетевое напряжение выпрямляется диодным мостом VD1-VD4 и ограничивается стабилитронами VD5-VD6. На нагрузке напряжение отсутствует, поэтому VT2 закрыт, a VT1 открыт если регулятор R4 находится в нижнем по схеме положении (и полностью закрыт, если R4 в верхнем положении).

Конденсатор С1 начинает заряжаться (время заряда зависит от степени открытия транзистора VT1). Когда напряжение достигает порога открывания однопереходного транзистора VT3 вырабатывается импульс, который усиливается по току транзистором VT4 и через импульсный трансформатор Т1 поступает на управляющий электрод симистора VS1 открывая его.

Тем самым происходит сдвиг по фазе относительно перехода через ноль синусоиды сетевого напряжения. Напряжение обратной связи, снимаемое с трансформатора Т2 выпрямляется диодным мостом VD9-VD12, сглаживается конденсатором С3 и подается на базу транзистора VT2, который, открываясь, смещает напряжение на эмиттере VT1 в отрицательную сторону, тем самым, как бы закрывая транзистор VT1. Уровень стабилизации зависит от регулятора R4.

Детали.

Особое внимание следует уделить транзисторам VT1 и VT2, — они должны быть наиболее близки друг к другу по характеристикам. Остальные детали не критичны. Трансформатор Т1 намотан на ферритовом кольце К20Хх12х6, его первичная обмотка содержит 100 витков провода ПЭВ2-0.2, а вторичная — 60 витков того же провода. Трансформатор Т2 — готовый маломощный силовой, его первичная обмотка рассчитана на напряжение 220В,а вторичная примерно на 7 В.

Настройка.

Налаживание сводится к установке сопротивления резистора R7 по максимуму напряжения на нагрузке (при этом R4 должен находится в нижнем, по схеме, положении). И к установке сопротивления R10 по минимуму нестабильности напряжения на нагрузке при изменении сетевого напряжения в пределах 180-260 В.

Регулятор мощности RM 2

Регулятор мощности RM-2 (HHKG-2), стабилизированный, используется для поддержания заданного высокостабильного (среднеквадратичного) значения напряжения на входе нагревательного прибора от 30 до 300 вольт и работает только от сети переменного тока 220 В с частотой 50 Гц.  Регулятор используют для регулирования мощности осветительных и электронагревательных приборов, электродных электронагревателей, в системах обогрева «теплый пол», некоторых типов электродвигателей.
 Регулятор RM-2, точный, цифровой прибор для поддержания на заданном уровне напряжения, которое подается на вход нагревателя и ТЭНа. Установленный уровень питающего напряжения, которое подается на нагрузку с помощью регулятора мощности RM-2, остается практически неизменным и стабилизируется при изменениях напряжения на входе регулятора, стабильным остается и ток потребления электроэнергии, и выходные характеристики работы нагрева.
Назначение:
Применяется  для автоматизации процессов: самогоноварения, пивоварения, дистилляторов, ректификационных колонн и улучшения характеристик других нагревательных и сушильных процессов для управления и устранения эффекта пере избыточного нагрева, может быть использован совместно с терморегулятором через имеющийся вход управления. С помощью РМ-2 можно обеспечить постоянные, стабильные параметры выходной мощности нагревательного устройства для управления и поддержания заданной температуры без зон сильного перегрева, позволяет более продолжительное время находится в зоне максимального качественного спирта выделения (“на полке”), при сушке не позволит подняться высокой температуре возникающей внутри ТЭНов, которая может превышать установленную в несколько раз и разрушительно влияющей на изделие и растянуть процесс.


Технические характеристики: RM-2
Рабочий диапазон входных напряжений: 40-300 В.
Программируемое напряжение на выходе: 35-280 В.

Выходное напряжение: не синусоидальное, измерить можно только прибором со среднеквадратичным измерением, и частотой до 1000 Гц.
Нестабильность Uвых при 50 Гц: ± 1-2 В.
Максимальный ток управления симистором, не более: 0.5 А
Монтаж: щитовой 48х48 мм.


Конструкция и описание:
Электронный регулятор мощности RM-2, производится в нескольких исполнениях, так как невозможно угадать на какую мощность и габариты понадобится это устройство потребителю. Базовым устройством является электронный блок который управляет практически любым, силовым симистором, подавая управляющие импульсы на управляющий вход силовой элемента, и таким образом открывая и закрывая его, удерживает на выходе высокоточное и стабильное среднеквадратичное значение заданного напряжения контролируя его микропроцессором.

  1. Вариант: RM-2 электронный модуль, (базовый блок описанный в этой статье) в корпусе для щитового монтажа, под окно 48х48 мм.  для самостоятельного добавления силового симистора требуемой мощности. Сборка не представляет особой сложности, надо соединить 4 провода и установить нужной мощности симистор на радиатор и закрепить все.

  2. Вариант: РМ-2 электронный модуль в корпусе шириной 50 мм. для монтажа на дин-рейку, для самостоятельного добавления силового симистора требуемой мощности. Сборка не представляет особой сложности, надо соединить 4 провода и установить силовой симистор на радиатор.
    Есть набор: блок и симистор ВТА-41.

  3. Вариант РМ-2 10А(16А) электронный модуль в корпусе шириной 50 мм. для монтажа на дин-рейку,  силовой симистор установлен внутри корпуса. Сборка не требуется, достаточно подключить нагрузку и подать напряжение.
    Недостатки конструкции: требует вертикального расположения, может перегреваться, вентилятор установлен снаружи корпуса, требует обслуживания и шумит, нет управляющих входов.

  4. Вариант: РМ-2 16А электронный модуль в корпусе на дин-рейку, шириной 105 мм. Силовой симистор ВТА-41 на радиаторе и небольшой вентилятор установлен внутри корпуса. Сборка не требуется, достаточно подключить нагрузку и подать напряжение и управляющий сигнал. Для этого есть два управляющих входа под “сухой контакт”: “Пуск” и “Форсаж” (включение на полную мощность).
    Недостатки конструкции: требует вертикального расположения, может перегреваться при недостатке циркуляции воздуха, вентилятор установленный внутри корпуса, требует обслуживания и немного шумит. В режиме “форсаж”, моргает сигнал “авария”.

  5. Вариант: Стабилизированный регулятор мощности РМ-2 5 Квт. Электронный модуль в корпусе 50 мм. Собрано все на дин-рейке, шириной 35 мм, длинной 330 мм, на ней же установлен силовой симистор ВТА-40 на радиаторе и клеммная колодка. Сборка электрической части не требуется, достаточно установить в электрический ящик и подключить нагрузку и подать напряжение и управляющий сигнал. Для этого есть два управляющих входа под “сухой контакт”: “Пуск” и “Форсаж” (включение на полную мощность). Этот же вариант есть в пластмассовом корпусе под 12 автоматов.
    Недостатки конструкции: требует вертикального расположения в ящике. В режиме “форсаж”, моргает сигнал “авария”.

  6. Вариант: Стабилизированный регулятор мощности РМ-2 10 Квт, 45 А. Электронный модуль в пластмассовом корпусе на 18 автоматов. Собрано все внутри корпуса, установлен силовой симистор ТС-142-80 на радиаторе с автоматическим включением вентилятора и клеммная колодка. Сборка электрической части не требуется, подключить нагрузку и подать напряжение и управляющий сигнал. Для этого есть два управляющих входа под “сухой контакт”: “Пуск” и “Форсаж” (включение на полную мощность).
    Недостатки конструкции: требует вертикального расположения ящика. Следить за вентилятором. В режиме “форсаж”, моргает сигнал “авария”.

    Внимательно!  Напряжение на выходе прибора может не подходит по форме сигнала для некоторых потребителей. Можно применять для всех активных нагрузок (нагреватели, ТЭН) и для некоторых реактивных. Применение для реактивных нагрузок определяется степенью искажения синусоидальной формы напряжения (зависит от разницы Uвх сети и Uвых заданного, больше разница – больше искажения) и ее воздействием на конкретный прибор с емкостной или индуктивной составляющей. Определяется паспортными данными или методом испытания. Нельзя включать СВЧ печи и их разновидности на базе керамики.




Этот прибор не является полноценным стабилизатором сетевого напряжения и не и не может поднять напряжение выше того, что поступают на его вход. Для примера: нельзя получить стабильные 210 вольт, если у нас на входе 180-200. Т.е. прибор может стабильно поддерживать установленное значение, например 220В, если колебания в сети Uвх ≥ 220 В. Или Uвых = 180В, если Uвх ≥ 180 В. Может уменьшить, но не может увеличить. Если Вам не хватает уровня входного напряжения, то его можно поднять с помощью автотрансформатора, ЛАТРа или стабилизатора.

Настройка регулятора мощности РМ-2
На индикаторе прибора в цифровом виде отображается или напряжение на входе прибора или на его выходе, в зависимости от установленных настроек. Через 4 секунды после включения, подается сигнал управления на включение нагрузки. После этого, с помощью кнопок «В+» и «П-», производится настройка регулятора мощности РМ-2. Для этого используем следующую последовательность:
«В+» - нажимая входим в режим настройки, выбираем на индикаторе:
«УН» - установка Uвых,
«ПВ» - показания вольтметра – Uвх, или Uвых,
«П-» - выбираем одно из двух - «УН» или «ПВ»
При выборе «УН» - в младшем разряде появляется точка. После этого, кнопками «+» и «-», производим настройку, отпускаем и через 5 секунд происходит включение. После окончания настройки все параметры хранятся в энергонезависимой памяти. При выборе «ПВ» - нажимая «П-», изменяем показания вольтметра для отображения либо входящего, или исходящего U-ния.

Аварийная индикация регулятора мощности РМ-2.
Если прибор не может выдать нужное нам напряжение на выходе по причине его низкого уровня на входе или вышел из строя внешний силовой элемент– цифровой индикатор будет мигать и отображать входящее напряжение.

Достоинства:
надежность и качество
цифровая индикация напряжения на входе и выходе
высокая точность среднеквадратичного значения Uвых
можно управлять как малыми так и очень мощными нагрузками
есть возможность калибровки вольтметра
простое меню
аварийная сигнализация

Недостатки:

Нельзя быстро изменить напряжение.

Нельзя измерить на выходе обычным вольтметром.

Нельзя производить измерение без нагрузки.

Искаженное не синусоидальное напряжение на выходе.

Нельзя питать прибор не от сети, не напрямую, через преобразователи и регуляторы напряжения искажающие форму и частоту сигнала входного напряжения.


Источник питания переменного тока, источник питания постоянного тока, регулятор напряжения - Shanghai Liyou Electrification Co., Ltd

I. Трехфазный и однофазный ряд очистки Источник питания со стабилизированным параметром переменного тока (синусоидальное распределение энергии, бесконтактный)

1 、 сводка

SCWY (CWY) серия очищающих источников питания со стабилизированным напряжением переменного тока изготовлена ​​по принципу синусоидального распределения энергии, который является новым продуктом усовершенствования компании JJW (JSW) прецизионной очистки регулирования напряжения переменного тока.Это один из популярных в мире источников питания со стабилизированным напряжением переменного тока. Контроллер быстро и точно реагирует на изменение нагрузки входного напряжения и выходного напряжения; и своевременно регулирует компенсирующее напряжение на распределителе синусоидальной энергии для эффективного управления выходным напряжением. Таким образом, все устройство имеет высокую точность регулирования напряжения и отличные динамические свойства. Благодаря добавленному фильтру большой емкости, он эффективно подавляет высшие гармоники, пиковое напряжение и сигнал шумовых помех, объединяя в единое целое более чистую форму выходного сигнала и интегрируя регулировку напряжения, очистку, сопротивление помехам и автоматическую защиту.Это один из самых современных источников питания со стабилизированным напряжением.
Продукт широко используется во всех местах, где требуется регулирование напряжения, таких как компьютерные продукты, медицинская система мониторинга и контроля, система управления программами, автоматическое измерительное оборудование, радиовещательное и телевизионное оборудование, оборудование для почты и связи, автоматические подключаемые устройства, производственная линия, полиграфическое оборудование, оборудование для впрыска пластика, банкомат, оборудование для поверхностного монтажа, научные эксперименты и т. д.

2 、 Основные технические характеристики и характеристики

1 、 Рабочая частота: 50 Гц ± 5% / дополнительное искажение выходного сигнала: ≤2%
2 、 Точность регулирования напряжения : ± 0,5%
3 、 Время мгновенного возобновления : ≤ 30 мс
4. КПД: ≥98 (полная нагрузка)
5.Сопротивление по напряжению: 2000 В, без пробоя за одну минуту
6 Защита от потери фазы: имеющая
7 、 Сопротивление изоляции : > 2 МОм
8. Защита от перенапряжения: выходной контур автоматически отключается при трех выходных напряжениях
≥415 В и одной фазе ≥ 245 В
9. Предупреждение: индикатор пониженного напряжения (желтый) горит, когда три выходных напряжения составляют от 320 до
345 В, а однофазное напряжение составляет от 185 до 200 В
10 、 Фильтрующее свойство: частота 0.От 15 млн до 10 ГБ
11. Потребление вставки: дифференциальный режим от 70 до 100 дБ, общий режим 100 дБ

Количество
из
фаз
Модель Номинальная
мощность
(КВА)
Выход
Текущий
(А)
Габаритные размеры
Ш × В × Г (мм)
Масса
(кг)
Входное напряжение
(В)
Выходное напряжение
(В)
Три
фазы
SCWY-3 3 4. 5 480 × 250 × 450 39 304 ~ 456 380 ± 0,5%
SCWY-6 6 9 560 × 280 × 450 61
SCWY-10 10 16 995 × 500 × 350 98
SCWY-15 15 23 995 × 500 × 350 122
SCWY-20 20 31 995 × 500 × 350 160
SCWY-30 30 46 1000 × 600 × 400 180
Одиночный
фаза
CWY-1 1 4. 5 220 × 125 × 365 13 176 ~ 266 220 ± 0,5%
CWY-2 2 9 355 × 200 × 450 33
CWY-3 3 16 355 × 200 × 450 39
CWY-5 5 23 355 × 200 × 450 41
CWY-10 10 46 410 × 244 × 500 53

II 、 ZSBW и ZDBW серий дополнительных трехфазных и однофазных регуляторов переменного напряжения и интеллектуальной бесконтактной очистки

1 、 сводка

Серия

ZDBW и ZSBW дополнительных регуляторов напряжения переменного тока однофазной и трехфазной, а также интеллектуальной очистки - это новейший регулятор напряжения переменного тока высокой мощности, разработанный компанией с использованием импортной новой иностранной технологии регулятора напряжения переменного тока и в соответствии с внутренней ситуацией. .Он объединяет в себе дополнительный стиль и бесконтактный переключатель, а также технологию регулирования напряжения AV, управляемую микропроцессором. Он обладает такими характеристиками, как высокая эффективность энергосбережения, быстрое регулирование, бесшумность, автоматический баланс трех фаз, отсутствие механических повреждений и износа угольных щеток, а также длительный срок службы. Он также имеет функции задержки по времени, сигнализации и защиты от повышенного и пониженного напряжения. В то же время, регулятор отлично решил проблемы воздействия тока на бесконтактный переключатель в переходном процессе во время системы и компонентов и повреждений компонентов, вызванных перенапряжением.Его мощная мгновенная перегрузочная способность значительно повышает надежность работы системы.
Продукт может широко использоваться в местах, где требуется стабильное напряжение, таких как промышленная автоматизация, заводское оборудование, машины с числовым программным управлением, текстильная и другая легкая промышленность, лечение, гостиница, радиовещание и телевидение, оборудование связи. Интерфейс удаленной связи с компьютером позволяет осуществлять удаленное управление источником питания, удаленную связь и удаленные измерения.

2 、 Основные технические характеристики и характеристики

1 、 Рабочая частота : 50 ~ 60 Гц
2 、 КПД : ≥98%
3 、 Точность регулирования напряжения : ≤ ± (1 ~ 5)%
4 、 Время стабилизации : ≤0,04 с
5.Сопротивление по напряжению: 2000 В без пробоя в течение одной минуты
6 、 Фильтрующее свойство: частота 0.Потребление вставки от 1 МГц до 10 ГГц; дифференциальный режим от 70 до
100 дБ, общий режим 100 дБ
7. Сопротивление продувки: вход подавления пиков 4000 В, ширина импульса 2 мкс, выход меньше
20 В; вход, 4000 В, ширина импульса 0,5 мкс, выход менее 2 В
8 、 Искажение формы волны: ≤0,1% (дополнительно)

Количество
из
фаз
Модель Номинальная
мощность
(кВА)
Выход
ток
(A)
Входное напряжение
(В перем. Тока)
Выходное напряжение
(В перем. Тока)
Габаритные размеры
(мм)
Три фазы
серии
ZSBW-10 10 16 Напряжение сети:
(304 ~ 456) ± 20%
Дополнительно для заказа
(266 ~ 494) ± 30%
(228 ~ 532) ± 40%
Напряжение сети:
380 ± (1 ~ 5)%
(настраиваемое)
550 × 450 × 1350
ZSBW-20 20 30 550 × 450 × 1350
ZSBW-30 30 46 550 × 450 × 1350
ZSBW-50 50 76 550 × 450 × 1350
ZSBW-100 100 152 850 × 450 × 1450
ZSBW-180 180 274 950 × 650 × 1850
ZSBW-225 225 342 950 × 650 × 1850
ZSBW-320 320 487 1100 × 800 × 1850
ZSBW-400 400 608 1100 × 800 × 1850
ZSBW-500 500 761 1500 × 800 × 2200
ZSBW-600 600 913 1600 × 800 × 2200
Одиночный
фаза
серии
ZDBW-2 2 9 Фазное напряжение:
(176 ~ 264) ± 20%
Дополнительно в заказе:
(154 ~ 286) ± 30%
(132 ~ 308) ± 40%
Напряжение фаз
220 ± (1 ~ 5)%
(настраивается)
355 × 200 × 450
ZDBW-3 3 14 355 × 200 × 450
ZDBW-5 5 24 355 × 200 × 450
ZDBW-10 10 47 410 × 244 × 500
ZDBW-20 20 93 500 × 300 × 630
ZDBW-30 30 138 590 × 350 × 690

III. CWY-J одно- и трехфазный ряд параметров стабилизированного источника питания переменного тока (магнитное насыщение)

1 、 Введение в продукты

Серия

CWY-J с параметрическим источником питания со стабилизированным напряжением переменного тока представляет собой источник питания со стабилизированным напряжением нового поколения, вобравший в себя передовой отечественный опыт, который может удовлетворить требования высокой производительности и высокой надежности источника питания в военной промышленности, железной дороге, авиации , лечение, почта и связь, радиовещание и телевидение и т. д.Благодаря изысканной конструкции нелинейных параметров электрической и магнитной системы, эта серия источников питания соответствует условиям резонанса и стабильности для быстрой, высокоэффективной и стабильной передачи энергии. Он преодолел различные серьезные недостатки, связанные с потреблением большого тока в режиме холостого хода, низким КПД, высоким повышением температуры и искажением формы волны магнитного насыщения и трансформатора постоянного напряжения. В то же время он также преодолел недостатки, связанные с длительным временем деформации, узким диапазоном регулирования напряжения, коротким сроком службы и легкостью вывода перенапряжения электронных блоков питания переменного тока со стабилизированным напряжением серии 614 и других источников питания.В блоке питания есть схемы управления, состоящие из транзисторов и других электронных компонентов. Вход и выход полностью изолированы для обеспечения высокой надежности, высокой устойчивости к помехам и перегрузкам. Его преимущества заключаются в том, что он не сталкивается с опасностью перенапряжения на выходе и выдерживает короткое замыкание на выходе. Серия источников питания широко используется в различных видах высокоточного и современного электронного оборудования для изоляции, защиты от помех и высокоточного стабилизированного источника питания. Он также подходит для обычного электронного оборудования, используемого в качестве источника стабилизированного напряжения высокого качества.

2 、 Основные технические характеристики и характеристики

Вход
Однофазный Три фазы
Номинальная мощность 0.5 кВА, 1 кВА, 2,2 кВА, 3,2 кВА, 5,2 кВА 10 кВА, 15 кВА, 20 кВА, 30 кВА 2,2 кВА, 3,2 кВА, 6 кВА, 10 кВА, 15 кВА 30 кВА, 45 кВА, 60 кВА, 100 кВА, 150 кВА
Входное напряжение 140 В ~ 300 В 260 В ~ 460 В
Выходное напряжение вход 176 В ~ 260 В 220 В ± 1% 380 В (+ 2% ~ -7%)
вход 160 В ~ 260 В 20 В ± 2%
вход 140 В ~ 300 В 220 В ± 2%
Время деформации <30 мс <30 мс
Устойчивость к помехам меньше 30 В при наложении на вход пиковых импульсов 2 кВ / 1 мс
Защита от перенапряжения Нет перенапряжения на выходе
Защита от короткого замыкания Выходное напряжение автоматически падает до нуля при коротком замыкании выхода или нагрузки и возобновляет нормальную работу после устранения неисправности.
Шум <53 дБ <56 дБ
Режим работы Непрерывный.
Проточная защита от молний 75KA

Ⅳ. Автоматический источник питания стабилизированного переменного тока серии ZJY

Автоматические источники питания со стабилизированным напряжением переменного тока серии

ZJY - это широко распространенные источники питания со стабилизированным напряжением переменного тока.Он в основном состоит из контактного регулятора напряжения с самосвязью, серводвигателя и цепи автоматического управления. Когда входное городское электричество изменяется, схема управления отслеживает и тестирует его, одновременно передавая управляющий сигнал на серводвигатель, чтобы настроить угольную щетку в положение регулятора напряжения с самосвязью, чтобы гарантировать стабильность выходного напряжения. Источники питания мощностью более 2 кВА оснащены устройством защиты от перенапряжения, которое автоматически отключает нагрузку защиты по напряжению, когда выходное напряжение превышает номинальное значение.

Основные характеристики

Однофазный: Номинальная мощность 500 ВА 1 кВА 2 кВА 3 кВА 5 кВА 10 кВА 15 кВА 20 кВА 30 кВА
Три фазы: Номинальная мощность 1,5 кВА 3 кВА 6 кВА 10 кВА 15 кВА 20 кВА 30 кВА 50 кВА 100 кВА

★ Компания также принимает различные виды стабилизированного переменного напряжения на заказ.

Какую роль играет автоматический регулятор напряжения в бытовой электросети?

Большинство людей могут не знать больше об автоматическом регуляторе напряжения, но он играет важную роль в нашем доме.

Стабилизатор напряжения может автоматически регулировать выходное напряжение оборудования источника питания, так что нестабильное напряжение источника питания с большими колебаниями стабильно в соответствующем диапазоне, а электрическое оборудование различных схем и другое оборудование стабильно работают в нормальных условиях. Напряжение.

Что такое автоматический регулятор напряжения? Автоматический регулятор напряжения - это устройство, используемое для стабилизации выходного напряжения. Стабилизатор напряжения состоит из схемы регулирования напряжения, схемы управления и серводвигателя. При изменении входного напряжения или нагрузки схема управления выполняет выборку, сравнение и усиление, а затем приводит во вращение серводвигатель, тем самым изменяя положение угольной щетки регулятора напряжения. Путем автоматической регулировки соотношения витков катушки можно поддерживать стабильное выходное напряжение.

Роль стабилизатора напряжения:

Стабилизатор напряжения - это цепь источника питания или устройство источника питания, которое может автоматически регулировать выходное напряжение. Его функция заключается в стабилизации напряжения источника питания, которое сильно колеблется и не может соответствовать требованиям электрического оборудования в пределах установленного значения, чтобы различные схемы или электрическое оборудование могли нормально работать при номинальном рабочем напряжении. Первый регулятор мощности проходит. Реле подскакивает для стабилизации напряжения.Когда напряжение в сети колеблется, схема автоматической коррекции регулятора мощности запускает внутреннее реле.

Вынуждая выходное напряжение оставаться около установленного значения, эта схема имеет преимущество простой схемы, но недостатком является то, что точность регулирования напряжения невысока. Каждый раз, когда реле прыгает, это вызывает мгновенное прерывание питания и искровые помехи, которые мешают считыванию компьютерного оборудования. Пишите, компьютер легко подает сигнал об ошибке, а в серьезных случаях это может привести к повреждению жесткого диска.В большинстве высококачественных небольших регуляторов используются двигатели для приведения в действие угольных щеток для стабилизации напряжения. Этот вид автоматического регулятора напряжения практически не мешает работе электрооборудования и имеет высокую точность регулирования напряжения. Принцип работы регулятора напряжения: поскольку некоторые электроприборы содержат компоненты катушки, они будут производить вихревые токи, которые препятствуют току на ранней стадии включения. Генерация вихревого тока не только ослабит мгновенное напряжение при запуске устройства, что приведет к медленному запуску, но также увеличит мгновенное напряжение, генерируемое после отключения, что может вызвать искровое повреждение цепи.

В настоящее время требуется автоматический регулятор напряжения для защиты нормальной работы схемы. Стабилизатор напряжения состоит из схемы стабилизатора напряжения, схемы управления и сервосистемы. При изменении входного напряжения или нагрузки схема управления производит выборку, сравнение и усиление, а затем приводит серводвигатель во вращение, чтобы изменить положение угольной щетки регулятора. За счет автоматической регулировки коэффициента намотки катушки выходное напряжение остается стабильным, а регулировка большой емкости. Преобразователь также работает по принципу компенсации напряжения.

Мощность автоматического регулятора напряжения:

1. Стандартная выходная мощность регулятора - максимальная мощность.

Номинальная мощность бытовых приборов относится к активной мощности, а индуктивные нагрузки (например, холодильники, кондиционеры и водяные насосы) при запуске генерируют большие токи. Поэтому мощность холодильников, кондиционеров и водяных насосов в 3-5 раз.

Например: 3 лошадиные силы 220В кондиционера ## # Одна лошадиная сила равна 0.75 киловатт × 3 лошадиные силы 2,25 киловатта × пусковой ток нагрузки = 6,75 киловатт и более в 3 раза.

2. Профессиональные специалисты по установке гидроэлектростанций

Заводские профессиональные электрики, инженеры и регуляторы напряжения используют алгоритмы мощности: общепромышленное оборудование рассчитано на номинальную мощность, умноженную как минимум в 2 раза на мощность. При использовании в оборудовании с моторным приводом, сильноточном пусковом оборудовании и оборудовании для ударных нагрузок выберите регулятор с мощностью в 3 раза или более, чтобы предотвратить чрезмерный пусковой ток и снижение напряжения в линии питания для предотвращения нормальной работы.Например, мощность некоторых двигателей электрооборудования 380В парового насоса на заводе составляет 7,5 киловатт. Однако, когда он начинает работать, пусковой ток превышает мощность двигателя в 3 раза, поэтому следует выбирать ток, превышающий его мощность более чем в 3 раза.

3. Когда выходное напряжение регулятора 0,5–3 кВА составляет 110 В, входная мощность не может превышать 40 от номинальной мощности. Когда для выхода требуется как 110 В, так и 220 В, выходная мощность должна составлять 50 от номинальной, чтобы избежать перегрузки.Ключевые моменты выбора регулятора предполагают, что вы покупаете регулятор напряжения, по крайней мере, в три раза превышающий фактическую мощность, потому что регулятор напряжения находится в реальной работе Должен преодолевать скачки напряжения сети и пусковое воздействие индуктивных нагрузок, таких как холодильники , кондиционеры, моторы и моторы.

Когда начинает работать автоматический регулятор напряжения?

1. Когда регулятор напряжения используется для индуктивной нагрузки, поскольку индуктивная нагрузка имеет большой мгновенный пусковой ток, он обычно примерно в 3-5 раз превышает номинальный ток и обычно более чем в 9 раз превышает рабочий ток. Такие как холодильники, кондиционеры, стиральные машины, вентиляторы, большие

Кондиционеры, печатные машины, воздушные компрессоры, лифты, водяные насосы и т. Д. - все это индуктивные нагрузки. Следовательно, любой регулятор напряжения, оснащенный индуктивной нагрузкой, такой как двигатели, компрессоры и т. Д., Должен учитывать его запас мощности. Чтобы оставить запас, мы должны зарезервировать достаточный запас, чтобы избежать прямого повреждения стабилизатора напряжения из-за импульсного тока, генерируемого при включении нагрузки. Если на всем заводе используется стабилизатор напряжения, при запуске машины избегайте одновременного запуска мощной индуктивной нагрузки, поэтому при покупке регулятора должно быть 1.В 5 раз больше свободного места.

2. Обратите внимание на то, не превышает ли значение напряжения сети питания диапазон входных напряжений, заданный выбранным регулятором, и не превышает ли разница между напряжением трехфазного источника питания 10 В.

3. Перед покупкой машины вам следует подумать о будущем расширении бизнеса, о том, нужно ли вам добавлять оборудование и нужно ли регулирующим органам сохранять увеличенные мощности.

4. Независимо от того, является ли это индивидуальным комплектом или полным заводским комплектом, для приобретенного стабилизатора напряжения должна быть зарезервирована определенная емкость, чтобы избежать 100% -ной нагрузки стабилизатора напряжения.Коэффициент нагрузки регулятора обычно достигает 90%.

Существует несколько типов автоматических регуляторов давления, таких как настольные, настенные, двустенные, напольные и т. Д. Различные типы следует выбирать в зависимости от места установки, основного назначения и возможностей установки.

5. Некоторые инсайдеры полагают, что при выборе регулятора напряжения также следует обращать внимание на продукцию с более высокой узнаваемостью бренда, потому что эти производители обладают надежным качеством и хорошим сервисом.В то же время, есть ли у производителя хорошее послепродажное обслуживание, например, реализация трех гарантий качества продукции.

В то же время, потребители должны обращать внимание на следующие факторы.

Нормативы, применяемые регулирующими органами:

1. Подключение к сети соответствует национальным / региональным стандартам противопожарной проводки.

①Диаметр входной линии устройства доступа должен быть ≥25 мм

2.Провод с медным сердечником

②Входные и выходные провода подключенного оборудования должны быть затянуты.

③ Запрещается перепутывать входные и выходные провода.

④Не заменяйте воздушный выключатель устройством защиты от утечек на передней панели устройства.

3. Нагрузка доступа

Мощность нагрузки не может превышать максимальную мощность регулируемого источника питания: например: 50 кВА. Общая мощность нагрузки составляет 50 кВА × 0,8 \ 40 кВт

①Все интерфейсы выходной линии должны быть плотно подключены, в противном случае высокий ток вызовет нагрев линии и повлияет на эффективную мощность.

4. Категорически запрещается включать нагрузку до включения стабилизированного питания, а затем включать стабилизированное питание.

① Убедитесь, что питание включено при следующих условиях:

② Перед открытием, пожалуйста, измерьте значение входного напряжения в диапазоне 304–456 В.

③Проверьте, чтобы напряжение на выходе вольтметра машины составляло 380 В.

5. Не используйте слишком большую нагрузку;

6. Используйте достаточно проводов;

7.Пожалуйста, внимательно подключите входное напряжение и выход устройства;

8. Выходное напряжение прибора и регулятора должно быть унифицированным;

9. Пожалуйста, выберите переключатель входного напряжения, который соответствует напряжению источника питания;

10. Если предохранитель перегорел, проверьте нагрузочное оборудование;

11. Используйте предохранители того же номинала. Не используйте предохранители или провода без номинала.

12. Устанавливать в сухом и вентилируемом месте.

Обслуживание автоматического регулятора напряжения:

Стабилизатор напряжения - это устройство, которое обеспечивает стабильное выходное напряжение в соответствии со следующими требованиями: электрическое оборудование.

В основном это интеллектуальный тип с числовым программным управлением, тип автоматической регулировки сцепления, тип компенсации высокой мощности, тип переключателя и другие типы.

При ежедневном обслуживании обратите внимание на 4 пункта.

1. Регулятор давления следует размещать в хорошо вентилируемом, сухом помещении, вдали от прямых солнечных лучей и агрессивных газов;

2. Выбираемая регулятором мощность должна быть больше суммарной мощности электрооборудования;

3. Переключатель регулятора не должен использоваться в качестве главного переключателя устройства.Сначала включите переключатель регулятора, а затем выведите мощность, затем подключите различные электрические устройства в соответствии с мощностью от малого к большому и подключите от большого к малому при отключении питания.

Закройте и, наконец, замкните переключатель регулятора;

4. Переключатель регулятора напряжения не следует часто открывать. Интервал времени между каждым запуском должен быть больше 10 секунд, иначе регулятор напряжения может быть неправильно защищен или даже поврежден.

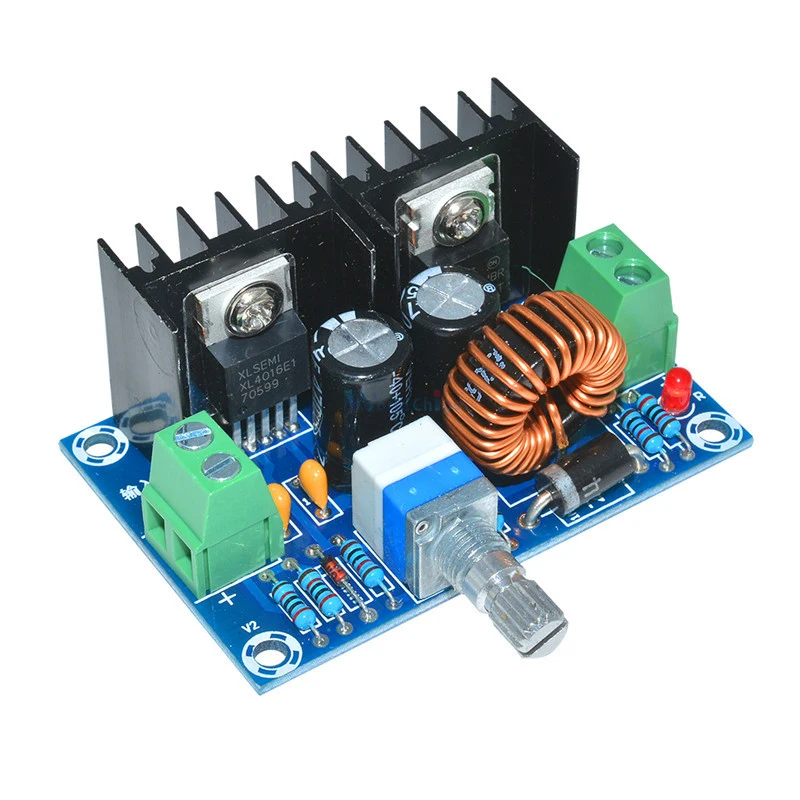

Стабилизированный источник питания по наилучшей цене - Отличные предложения по стабилизированному источнику питания от мировых продавцов стабилизированных источников питания

Отличные новости !!! Вы находитесь в нужном месте для стабилизированного питания. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот стабилизированный источник питания высшего качества вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели стабилизированный блок питания на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в стабилизированном блоке питания и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести стабилизированный источник питания по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Shahram Marivani - ПОЛНОВОЛНОВЫЕ ВЫПРЯМИТЕЛИ И ИСТОЧНИКИ ПИТАНИЯ

ПОЛНОВОЛНОВЫЕ ВЫПРЯМИТЕЛИ И ИСТОЧНИКИ ПИТАНИЯ

Цель:

Целью этого эксперимента является изучение рабочих характеристик и характеристик двухполупериодных выпрямителей и источников питания постоянного тока, использующих стабилитрон в качестве устройства стабилизации напряжения.Будут изучены и измерены характеристики двухполупериодного выпрямителя, а также стабилитрона.

Введение:

Одно из важных применений диодов с P-N переходом - преобразование переменного тока (AC) в постоянный (DC). Можно использовать полуволновые выпрямители, но они очень неэффективны при преобразовании мощности переменного тока в мощность постоянного тока. Кроме того, они имеют высокое содержание гармоник, которые трудно отфильтровать и сгладить пульсации выпрямленного переменного тока.С другой стороны, двухполупериодный выпрямитель повышает эффективность преобразования мощности переменного тока в мощность постоянного тока. Это также уменьшит содержание гармоник в выпрямленной форме волны и снизит требования к сглаживающему фильтру, необходимому для уменьшения пульсаций в выпрямленной форме волны. Типичная форма сигнала двухполупериодного выпрямителя показана на рисунке 1.


Рисунок 1 - Формы выходных сигналов двухполупериодного выпрямителя; темная линия - это отфильтрованный вывод, а более тонкая линия - нефильтрованный вывод.Стабилитроны

- это специальные диоды, предназначенные для поддержания фиксированного напряжения на нагрузке. Они предназначены для "пробоя" надежным и неразрушающим образом, когда они смещены в обратном направлении напряжением, превышающим напряжение пробоя. Типичная характеристика постоянного тока стабилитрона показана на рисунке 2. Перегиб в области обратного смещения на рисунке 2 - это «напряжение пробоя» стабилитрона. Однако это напряжение также известно как напряжение Зенера.


Рисунок 2 - Вольт-амперная характеристика кремниевого стабилитрона. Стабилитроны

имеют номинальное напряжение пробоя и максимальную мощность.Минимальное доступное напряжение стабилитрона составляет 2,7 В, тогда как номинальная мощность составляет 400 мВт и 1,3 Вт. Схема подключения стабилитрона в качестве базовой цепи стабилизации напряжения показана на рисунке 3.


Рисунок 3 - Подключение стабилитрона в качестве регулятора напряжения

Полный и стабилизированный источник питания может быть получен путем использования выпрямительных диодов для изменения мощности переменного тока на мощность постоянного тока. Выпрямленное напряжение фильтруется, чтобы уменьшить пульсации выпрямленного сигнала. Затем используется стабилитрон для регулирования напряжения до желаемого конечного значения.Простая блок-схема источника питания показана на рисунке 4.

На блок-схеме Рисунка 4 каждый отдельный блок описан более подробно ниже:

  • Трансформатор: понижает напряжение сети переменного тока высокого напряжения до переменного тока низкого напряжения.
  • Диодный выпрямитель: преобразует переменный ток в постоянный, но на выходе постоянного тока присутствует большая составляющая пульсаций.
  • Фильтр: сглаживает постоянный ток от сильных колебаний и снижает составляющую пульсации.
  • Регулятор напряжения: устраняет пульсации, устанавливая на выходе постоянного тока фиксированное напряжение.
  • Нагрузка: это часть цепи, на которую подается питание постоянного тока для выполнения полезной работы.

Рисунок 4 - Простая блок-схема стабилизированного источника постоянного тока.

Лабораторные работы:

  1. Измерение характеристики постоянного тока стабилитрона:
    1. Установите напряжение постоянного тока источника питания на 0 В.
    2. Подключите схему стабилитрона, как показано на рисунке 5.
    3. Изменяйте напряжение питания постоянного тока небольшими шагами.Используйте цифровой вольтметр, измерьте V в , V R и V D , как показано на рисунке 5. Сведите данные измерений в таблицу.
    4. Для каждого шага вычислите постоянный ток через диод, который равен (V R /2000).
    5. Поменяйте полярность источника питания постоянного тока на рис. 5. Повторите шаги измерения с 1.a до 1.d.

    Рисунок 5 - Схема подключения для измерения характеристики постоянного тока стабилитрона
  2. Характеристика мостового выпрямителя:
    1. Подключите двухполупериодную схему выпрямителя, как показано на рисунке 6, где R L = 1 кОм. Не подключайте конденсатор к нагрузке.
    2. Монитор V o (см. Рисунок 6) на осциллографе. ЗАПРЕЩАЕТСЯ контролировать V s и V o на осциллографе одновременно. Измерьте пиковое входное и пиковое выходное напряжения. Захватите отображаемую форму волны. С помощью цифрового вольтметра измерьте напряжение постоянного тока на R L .
    3. Подключите 47 мкФ к R L . Наблюдайте за V или на осциллографе и фиксируйте осциллограмму. Повторите измерение с конденсатором 10 мкФ.Сравните две формы выпрямленного сигнала, полученные с разными конденсаторами.
    4. Измените нагрузочный резистор на 10 кОм и 100 кОм и контролируйте выпрямленное напряжение на выходе. Прокомментируйте влияние сопротивления нагрузки на пульсации на выходе.

  3. Рисунок 6 - Нефильтрованный двухполупериодный выпрямитель с мостовым соединением диодов
  4. Характеристика двухполупериодного выпрямителя с центральным отводом:
    1. Выполните необходимые измерения на трансформаторе с центральным ответвлением, чтобы определить, какой вывод является центральным ответвлением.
    2. Подключите двухполупериодную схему выпрямителя, как показано на рисунке 7, где R L = 1 кОм. Не подключайте конденсатор к нагрузке.
    3. Контролируйте на осциллографе одновременно V s и V o (см. Рисунок 7). Измерьте пиковое входное и пиковое выходное напряжения. Захватите отображаемые формы сигналов. С помощью цифрового вольтметра измерьте напряжение постоянного тока на R L .
    4. Подключите 47 мкФ к R L . Наблюдайте за V s и V o на осциллографе и фиксируйте обе формы сигнала.

  5. Рисунок 7 - Нефильтрованная двухполупериодная схема выпрямителя, использованная в эксперименте.
  6. Регулируемый источник питания постоянного тока:
    1. Рассмотрим схему источника питания постоянного тока, показанную на рисунке 8. Используя ранее измеренные выпрямленные напряжения постоянного тока и стабилитрон, вычислите минимальное значение R с , необходимое для защиты стабилитрона в условиях, когда нагрузка представляет собой разомкнутую цепь (это это наихудшее состояние). Стабилитрон рассчитан на 400 мВт, а минимальный ток стабилитрона составляет 5 мА.Обсудите результат с инструктором лаборатории, прежде чем использовать его в эксперименте.

    2. Рисунок 8 - Регулируемый источник питания постоянного тока
    3. Подключите схему, показанную на рисунке 8, и используйте значение R s , вычисленное в 4.a. Следите за напряжением на нагрузке с помощью осциллографа. Измерьте напряжение на R L и напряжение на R s . Рассчитайте ток, проходящий через стабилитрон.
    4. Отсоедините R от L и измерьте напряжение и ток на стабилитроне.

Результаты и обсуждения:

В дополнение к вопросам, указанным в лабораторной процедуре, выполните следующие действия и ответьте на них:

  • Постройте вольт-амперную характеристику стабилитрона.
  • Какое значение прямого сопротивления стабилитрона?
  • Что такое напряжение стабилитрона?

Стабилизаторы постоянного тока | От 12 В до 12 В постоянного тока | От 24 В до 24 В постоянного тока | От 3 до 35 ампер | Мобильное крепление | Настенное крепление | Настольное крепление

Преобразователи постоянного тока в постоянный стабилизатор 12 В и 24 В

Подайте на чувствительную электронику правильное напряжение независимо от состояния батареи.Эти стабилизирующие преобразователи обеспечивают непрерывный, точно регулируемый выходной сигнал во всем диапазоне полезного напряжения батареи. Это предотвращает воздействие на нагрузку колебания входного напряжения, которое может вызвать отключение, снизить производительность и, возможно, повредить чувствительную схему.

Преимущества приложения включают:

  • Управляйте электроникой при оптимальном входном напряжении даже от почти разряженных батарей
  • Повышающее напряжение для компенсации падений напряжения при длинных проводах от батарей
  • Устранение падений напряжения при кратковременной утечке большого тока из аккумуляторов, как при запуске двигателя
  • Устранение колебаний напряжения от источников заряда
  • Устранение скачков напряжения из-за внезапного отключения сильноточной нагрузки

Опции / Заводские модификации

Эти преобразователи обеспечивают полную изоляцию входа / выхода, практически устраняя кондуктивные помехи в линии и позволяя подключать отрицательные заземляющие нагрузки к системам положительного или плавающего заземления или наоборот.Их также можно модифицировать для использования в качестве зарядных устройств, что позволяет обслуживать аккумулятор на большом расстоянии от источника зарядки, обеспечивая резервную мощность в случае выхода из строя основного источника. Прочный корпус из анодированного алюминия идеально подходит для мобильных приложений.


Модели

Модель Вход
напряжение
Вход
А
Выход
напряжение
Выходной ток Корпус
Размер
Масса
Прерывистый непрерывный фунтов кг
12-12-3i 10–16 ** 4 13.6 3 3 C-1 1 ,45
12-12-6i 10–16 ** 8 13,6 6 6 C-2 2 ,9
12-12-12I 10–16 ** 19,2 13,6 12 8 C-3 6 2,7
12-12-35I 10–16 ** 56 13. 6 35 20 C-6 12 5,5
24-24-3i 20-32 3,7 27,2 3 3 C-1 1 ,45
24-24-7i 20-32 8,7 27,2 7 7 C-2 2 ,9
48-24-3I 20-56 4.8 24,5 3 3 C-7 7 2,7
48-24-6I 20-56 9,6 24,5 6 4 C-1 6 2,7
48-24-9I 20-56 14,4 24,5 9 5 C-1 8 3,6
48-24-18I 20-56 28 24.5 18 10 C-6 12 5,5
** Минимальное пусковое напряжение 11,5 В постоянного тока, затем работает при 10-16 В постоянного тока от минимального тока 1 А до полной нагрузки

Размер корпуса

Корпус дюймов Сантиметров
H Вт D H Вт D
C-1 3.5 3,5 1,75 8,9 8,9 4,5
C-2 6,5 4,0 1,75 6,8 10,2 4,5
C-3 4,25 5,9 14,0 10,8 15,0 35,6
C-4 6. 0 4,7 14,0 15,2 11.9 35,6
C-5 6.0 4,7 16,0 15,2 11,9 40,6
C-6 6.0 6,8 16,5 15,2 17,3 41,9
C-7 2,8 4,2 10,4 7,1 10,7 26,4
C-8 3,5 3.5 1,75 8,9 8,9 4,5

* Минимальное пусковое напряжение 11,5 В постоянного тока, затем работает при 10–16 В постоянного тока от минимума 1 А до полной нагрузки

Технические характеристики

Выход: 12 или 24 В, номинальное, см. Матрицу

Пульсация: 150 мВ P-P максимум

Регулировка: 1% Линия / нагрузка

Расчетные параметры рабочего цикла

Прерывистый: Максимальное время работы 20 минут, нагрузка 20%.Ограничение тока установлено на прибл. 105% от кратковременного рейтинга.
Непрерывно: 24 часа, 100% режим
Ток холостого хода: Менее 100 мА (включая индикатор включения питания)
Рабочая температура: 0-50 ° C, линейное снижение номинальных значений от 100% при 40 ° C До 50% при 50 ° C. Тепловое отключение при температуре корпуса 70 ° C.
Частота переключения: 40 кГц.
КПД: 85% - Типичный.
Изоляция - выход / шасси; Вход / шасси: 250 В постоянного тока

Механический

  • Корпус радиатора из анодированного алюминия
  • Клеммная колодка на передней панели
  • Монтажный фланец для тяжелых условий эксплуатации
  • Печатная плата с конформным покрытием

Опции / Заводские модификации

  • Работа в качестве зарядного устройства (обратитесь на завод)
  • Параллельная работа / резервирование (свяжитесь с заводом-изготовителем)
  • Монтажный комплект для высоких вибраций
  • Нестандартное выходное напряжение (свяжитесь с заводом-изготовителем)

Полные технические характеристики и механическое описание см. В разделах «Изолированные преобразователи серии и преобразователи серии ISP».

Монтажный комплект для экстремальной вибрации

Монтажный комплект для экстремальной вибрации доступен для защиты преобразователей мощности NEWMAR от экстремальных ударов и вибрации при установке на автомобили с высокой вибрацией.

Комплект (изображенный здесь) заменяет стандартный комплект вибрации, поставляемый с устройством, и вставляется в монтажный фланец устройства, чтобы действовать как «суперпоглотитель» для электроники в приложениях с высокой вибрацией. Он доступен для всех устройств NEWMAR от 2 до 70 фунтов.Укажите KIT – L для устройств весом 2–15 фунтов. и Kit – H для устройств весом 16-70 фунтов.

Simran AR3000 Регулятор стабилизатора напряжения 3000 Вт 3000 Вт Повышающий преобразователь Трансформатор 110 220 В

Simran AR3000 3000 Watt 110v <-> 220v 50Hz / 60Hz - трансформатор со стабилизатором-стабилизатором

Повышающий / понижающий преобразователь напряжения с регулятором (стабилизатором) серии AR обеспечивает стабильный источник питания для всех основных приборов и чувствительной электроники.Каждая модель одобрена и сертифицирована CE.

В дополнение к преобразованию 220/230/240 вольт в 110/120 вольт и наоборот, эти трансформаторы регулятора напряжения будут стабилизировать либо 120 вольт, либо 220 вольт. Это означает, что они будут обеспечивать стабилизированное 120 вольт, когда на входе 120 вольт, а также обеспечивать постоянное стабилизированное 220 вольт, когда входное напряжение 220/230/240 вольт. Входные параметры для стабилизации (регулирования) мощности: 80 - 140 вольт и 120 - 240 вольт.Выход стабилизируется либо до 110 вольт, либо до 220 вольт +/- 4%.

  • Вес: приблизительно 29 фунтов
  • Размеры (ВxШxГ): приблизительно 6 "X 10,25" X 11,5 "
  • Марка: Simran
  • Модель: AR3000

ВНИМАНИЕ: Перед подключением трансформатора убедитесь, что мощность и напряжение вашего прибора или оборудования и мощность трансформатора подходят друг другу, а на задней панели трансформатора выбрано правильное входное напряжение в соответствии со страной использования. и включите его.Несоблюдение инструкций может привести к повреждению трансформатора и прибора.

  • Стабилизатор трансформатора AR3000 x 1
  • Переходник с евро на США X 1

Simran AR3000 3000 Watt 110v <-> 220v 50Hz / 60Hz - трансформатор со стабилизатором-стабилизатором

Повышающий / понижающий преобразователь напряжения с регулятором (стабилизатором) серии AR обеспечивает стабильный источник питания для всех основных приборов и чувствительной электроники.Каждая модель одобрена и сертифицирована CE.

В дополнение к преобразованию 220/230/240 вольт в 110/120 вольт и наоборот, эти трансформаторы регулятора напряжения будут стабилизировать либо 120 вольт, либо 220 вольт. Это означает, что они будут обеспечивать стабилизированное 120 вольт, когда на входе 120 вольт, а также обеспечивать постоянное стабилизированное 220 вольт, когда входное напряжение 220/230/240 вольт. Входные параметры для стабилизации (регулирования) мощности: 80 - 140 вольт и 120 - 240 вольт.Выход стабилизируется либо до 110 вольт, либо до 220 вольт +/- 4%.

  • Вес: приблизительно 29 фунтов
  • Размеры (ВxШxГ): приблизительно 6 "X 10,25" X 11,5 "
  • Марка: Simran
  • Модель: AR3000

ВНИМАНИЕ: Перед подключением трансформатора убедитесь, что мощность и напряжение вашего прибора или оборудования и мощность трансформатора подходят друг другу, а на задней панели трансформатора выбрано правильное входное напряжение в соответствии со страной использования. и включите его.Несоблюдение инструкций может привести к повреждению трансформатора и прибора.

  • Стабилизатор трансформатора AR3000 x 1
  • Переходник с евро на США X 1

Автоматические регуляторы и преобразователи напряжения

Преобразователь напряжения - необходимое устройство, если вы путешествуете между странами и вам нужно брать с собой свои электронные устройства. Напряжение электроэнергии варьируется от страны к стране, в то время как в одних странах напряжение составляет 110–120 вольт, а в других - 220–240 вольт.Преобразователь / трансформатор напряжения используется для преобразования электрического напряжения, поступающего из розетки в стене, в напряжение, необходимое для вашего электронного устройства.

Существует два типа преобразователей напряжения : понижающий и повышающий. Понижающий преобразователь / трансформатор преобразует входное напряжение 220 В (т. Е. Электричество, поступающее из вашей розетки) в выходное напряжение 110 В, которое будет поступать в ваш электронный прибор. Повышающий преобразователь / трансформатор преобразует входное напряжение 110 В в выходное напряжение 220 В.

Такие страны, как США, Мексика и Канада, используют 110–120 В в качестве источника питания, в то время как такие страны, как Индия, Китай и большинство европейских стран используют 220–240 В. Необходимо определить требования к напряжению в стране, которую вы посещаете, чтобы знать, нужен ли вам понижающий или повышающий преобразователь / трансформатор напряжения.

После того, как вы определились, нужен ли вам понижающий или повышающий преобразователь / передача, вы должны задать себе три вопроса, чтобы принять окончательное решение:

1.Какой тип электронного оборудования я использую?
2. Собираюсь ли я использовать его в течение длительного времени?
3. Какая мощность или сила тока необходима для работы электронного устройства?

На рынке представлены два типа понижающих и повышающих преобразователей / трансформаторов: легкие и непрерывные преобразователи напряжения.

На рынке предлагается множество легких дорожных преобразователей для электронных устройств, которые могут работать с малой мощностью или силой тока, а также для электронных устройств, которые могут работать с мощностью до 2000 Вт.Обратите внимание, что эти преобразователи разработаны только для путешествий; как таковые, их нельзя использовать в течение длительного периода времени.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
