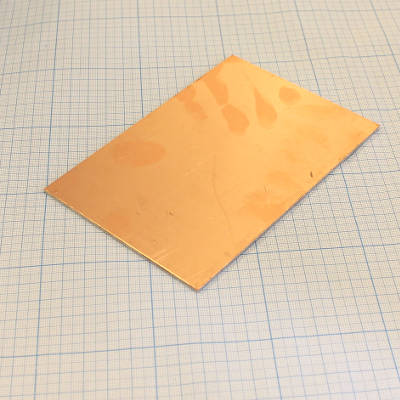

Фольгированный стеклотекстолит FR-4 БИЗ
В основу производства FR-4 БИЗ заложены самые современные технологии обеспечивающие высокое качество фольгированных стеклотекстолитов и препрегов (для производства МПП), необходимого для постоянного повышающихся требований к печатным платам. Строгий входной контроль четко подобранных сырьевых компонентов и отработанный технологический процесс гарантирует стабильное качество материала.
Инновационные технологии применяемые при производстве материала обеспечивают высокое качество поверхности и стабильность и параметров по всей площади фольгированного стеклотекстолита.
Материал изготавливается на основе стеклоткани пропитанной эпоксидной бромированной смолой с температурой стеклования 135-170°С.
Фольгированный диэлектрик FR-4 БИЗ производится с диапазоном толщин от 0,06 до 3 мм с интервалом 0,01 мм. Использование препрега производства ОАО БИЗ в комплексе с тонкими фольгированными диэлектриками для производства МПП гарантирует однородность и оптимальное соотношение смолы и материала при прессовании.
Предлагаемый диапазон толщин позволяет спроектировать любую конструкцию многослойной печатной платы.
FR-4 БИЗ изготавливается по ТУ 2296-019-76495180-2006, которые разработаны в соответствие с ГОСТ 26246.05-89 (для толщин от 0,5 до 3 мм) и ГОСТ 26246.11-89, а также в соответствии с международным стандартом IPC, NEMA-Li1 . Контроль технологического процесса производства фольгированного диэлектрика FR-4 БИЗ осуществляется на всех операциях современными методами согласно действующей системе управления качеством ISO-9001-2015.
В настоящее время на АО Бобровском изоляционном заводе разработана и внедрена система сертификации «Военэлектросерт», система менеджмента качества, соответствующая требованиям ГОСТ РВ 20.57.412 (РД в 319.015-2006).
FR-4 БИЗ изготавливается на медной электролитической фольге, толщиной: 18, 35, 50, 70 мкм.
Формат листов: 1000х1200 мм ± 10 мм.
По согласованию с потребителем возможен выпуск других форматов.
Нить основы направлена на короткой стороне формата листа. При раскрое заготовок направление нити основы указывается дополнительно.
Каждая партия выпускаемого материала сопровождается паспортом качества.
Толщина материалов до 0,8 мм указывается без учета толщины фольги. Применяемая система связующего состава обеспечивает УФ-блокировку материала.
Маркировка
На каждую картонную коробку должна быть нанесена фирменная маркировка с указанием основных параметров, каждая партия материала сопровождается паспортом качества.
Хранение
FR-4 БИЗ должен храниться на складе в горизонтальном положении в закрытом отапливаемом помещении на стеллажах, расположенных на расстоянии не менее 5 см от пола.
Температура воздуха в помещении должна быть от + 5°С до + 40°С, относительная влажность воздуха не должна превышать 75%.
Основные технические характеристики по нормативным документам для FR-4 «БИЗ»
| NEMA-L1 1-2001, раздел 8 | FR-4 | |||
| IEC 60249 | IEC, 60249-2-5 FV-EP-GC-Cu | |||
| Условия испытания | Единицы измерения | Нормативное | Достигнутое | |
| Поверхностное электрическое сопротивление, не менее | С 96/40/93+1/23/75 | Ом | 1×1011 | 2×1012 |
| Е 1/125; Т-125 | 5×109 | 4×1011 | ||
| Удельное объёмное электрическое сопротивление, не менее | С 96/40/93+1/23/75 | Ом×м | 5×1010 | 1×1013 |
| Е 1/125; Т-125 | 5×109 | 3×1010 | ||
| Диэлектрическая проницаемость при частоте 1 МГц, не более | A | —- | —- | |
| С 96/40/93+1/23/75 | 5,5 | 4,1 | ||
| Тангенс угла диэлектрических потерь при частоте 1 МГц, не более | A | —- | —- | |
| С 96/40/93+1/23/75 | 0,035 | 0,017 | ||
| Прочность на отслаивание фольги, не менее | ||||
| w после теплового удара в течение 30 с при 288°С | A | Н/мм | 1,6 | 2,3 |
| w после воздействия сухого тепла при 125 °С | A | 1,5 | 2,1 | |
| w после воздействия растворителя | A | 1,6 | 2,2 | |
| w после воздействия гальванического раствора | А | 1,4 | 2,1 | |
| Время устойчивости к воздействию расплавленного припоя при 288°С, не менее | А | с | 30 | >60 |
| Горючесть (вертикальный метод испытания) | А | VO | ||
| Коробление одностороннее | A | % | 0,7 | 0,3-0,7 |
| Коробление двухстороннее | A | 0,5 | 0,2-0,5 | |
| Температура стеклования | °С | 135-155 | ||
| Толщина медной фольги | мкм | 18; 35; 50; 70; 105 | ||
Значения показателей приведены для листов материала толщиной 1,5 мм с фольгой 35 мкм.
Пояснения:
А – без предварительной обработки; С – предварительная влажная обработка; D – предварительная обработка в дистиллированной воде; Е – предварительная обработка при температуре; Т – условия измерения.
Последующие за буквами цифры обозначают: первое число – продолжительность предварительной обработки в часах, второе число – температура предварительной обработки в °С , третье число – относительная влажность воздуха в %.
Указанные в таблице значения являются информационными. Исходя из этого, претензии по качеству не могут считаться обоснованными.
СТЕКЛОТЕКСТОЛИТ ФОЛЬГИРОВАННЫЙ FR-4 – по доступной цене
Фольгированные диэлектрики марки FR-4 представляют собой слоистый материал, изготовленный на основе стеклоткани и эпоксидного связующего. Особенности технологии производства FR-4 обеспечивают ПП высокими способностями к термической и химической устойчивости, повышенным требованиям диэлектрической проницаемости, короблению и гидроскопичности.
Стеклотекстолит FR-4 – является базовым материалом для производства двухсторонних и многослойных печатных плат, а так же для производства односторонних печатных плат с повышенными требованиями к физико-механическими показателями.
Фольгированный стеклотекстолит FR-4 обладают стабильностью размеров, более узким разбегом показателя усадки от 0,01% до 0,02%, за счет принципиально нового подхода к изготовлении препрега- термо-радиационного. Качество FR-4 полностью соответствует международному стандарту IPC 4101/21.Известно, что большая часть на рынке фольгированных стеклопластиков приходится на стеклопластики типа FR-4 , основными отличительными особенностями являются класс горючести V0, температура стеклования 125-140 и стойкость к воздействию расплавленного припоя после кипячения при определенных условиях (испытания “мизлинг”). FR-4 изготовлен на основе стеклоткани и двухфункциональных бромированных эпоксидных смол.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Стандарты, нормативные документы | FR-4 МИ | |||
NEMA-L1 1-2001, раздел 8 | FR-4 | |||
IEC 60249 | IEC, 60249-2-5 | |||
FV-EP-GC-Cu | ||||
Условия измерения | Ед. | Нормативное | Достигнутое | |
Поверхностное электрическое сопротивление, не менее | С 96/40/93+1/23/75 | Ом | 1×1011 | 2×1012 |
Е 1/125; T-125 | 5×109 | 4×1011 | ||
Удельное объемное сопротивление, не менее | С 96/40/93+1/23/75 | Ом x м | 5×1010 | 1×1013 |
Е 1/125; T-125 | 5×109 | 3×1010 | ||
Диэлектрическая проницаемость при частоте 1 МГц, не более | А | – | – | |
С 96/40/93+1/23/75 | 5,5 | 4,1 | ||
Тангенс угла диэлектрических потерь при частоте 1 МГц, не более | А | – | – | |
С 96/40/93+1/23/75 | 0,035 | 0,017 | ||
Прочность на отслаивание фольги, не менее: | Н/мм | |||
После теплового удара в течении 30 с при 288 °С | A | 1,6 | 2,3 | |
После воздействия сухого тепла при 125 °С | A | 1,5 | 2,1 | |
После воздействия растворителя | А | 1,6 | 2,2 | |
После воздействия | A | 1,4 | 2,1 | |
гальванического раствора | ||||
Время устойчивости к воздействию теплового удара при температуре 288 °С, не менее | A | с | 30 | >60 |
Коробление не более: | A | % | 0,70,5 | 0. |
Односторонний материалДвухсторонний | ||||
Температура стеклования | °C | 135 – 155 | ||
Горючесть (вертикальный метод испытания) | A | VO | ||
Толщина медной фольги | мкм | 18; 35; 50; 70; 105 | ||
3-0.70.2-0.5Конструкции и материалы | ООО “ПСБ технологии
Наша компания изготавливает печатные платы из высококачественных импортных материалов, начиная от типового FR4 и заканчивая СВЧ-материалами и полиимидом.
| Вид | Состав | Tg | Dk | Стоимость | Наименование | |
| FR4 | Стеклотекстолит (слоистый эпоксидный материал из стекловолокна ) | > 140°C | 4. 7 |
1 (базовая) | S1141 | |
| FR4 halogen free | Стеклотекстолит, не содержит галогена, сурьмы, фосфора и др., не выделяет опасных веществ при горении | > 140°C | 4.7 | 1.1 | S1155 | |
| FR4 High Tg, FR5 | Материал со сшитой сеткой, повышенная термостойкость (RoHS-совместимый) | > 160°C | 4,6 | 1,2…1,4 | S1170, S1141 170 |
|
| RCC | Эпоксидный материал без стеклянной тканой основы | > 130°C | 4,0 | 1,3…1,5 | S6015 | |
| PD | Полиимидная смола с арамидной основой | > 260°C | 4,4 | 5…6,5 | Arlon 85N | |
| СВЧ (PTFE) | СВЧ-материалы (политетрафлуор-этилен со стеклом или керамикой) | 240–280°C | 2,2–10,2 | 32…70 | Ro3003, Ro3006, Ro3010 | |
| СВЧ ( Non-PTFE) |
СВЧ-материалы, не основанные на PTFE | 240–280°C | 3,5 | 10 | Ro4003, Ro4350, TMM |
|
| Pl (полиимид) | Материал для производства гибких и гибко-жестких плат | 195-220°C | 3,4 | Dupont Pyralux, Taiflex | ||
Tg — температура стеклования (разрушения структуры)
Dk — диэлектрическая постоянная
Базовые диэлектрики для печатных плат
Типовые конструкции печатных плат основаны на применении стандартного стеклотекстолита типа FR4, с рабочей температурой от –50 до +110 °C, и температурой стеклования Tg (размягчения) около 135 °C.
При повышенных требованиях к термостойкости или при монтаже плат в печи по бессвинцовой технологии (t до 260 °C) применяется высокотемпературный FR4 High Tg или FR5.
При требованиях к постоянной работе на высоких температурах или при резких перепадах температур применяется полиимид. Кроме того, полиимид используют для изготовления плат повышенной надежности, для военных применений, а также в случаях, когда требуется повышенная электрическая прочность.
Для плат с СВЧ-цепями (более 2 ГГц) применяются отдельные слои СВЧ-материала, или плата целиком делается из СВЧ-материала. Наиболее известные поставщики специальных материалов — фирмы Rogers, Arlon, Taconic, Dupont. Стоимость этих материалов выше, чем FR4, и условно показана в предпоследнем столбце таблицы относительно стоимости FR4.
Преимущества нашей продукции – ценность для заказчика
Важным преимуществом нашей продукции мы считаем то, что для многослойных плат с количеством слоев 6, 8 и более мы всегда применяем высокостабильный и надежный материал FR4 High Tg, а не обычный FR4.
Это существенно повышает качество и надежность печатных плат, что дает нашим заказчикам экономию в сборке, эксплуатации и ремонте готовых печатных узлов. Кроме того, это гарантирует, что наши многослойные платы пригодны для бессвинцовых режимов монтажа и многократного ремонта, в том числе и переустановки BGA-компонентов.
Дополнительная информация по теме
• Материалы для печатных плат
• Толщина материала
• Виды покрытий печатных плат
• Печатные платы на металле
• СВЧ-материалы на складе
Стеклотекстолит FR-4, МИ | ООО “НПП ОПТИМА”
Стеклотекстолит фольгированный (МИ, FR-4) – материал для изготовления плат различного назначения, активно исспользуется для безсвинцовых технологий.
Медное покрытие различной толщины, обеспечивает точечную токопроводность.
А стеклоткань на основе эпоксибромированного связующего – общую электроизоляцию. |
Марки стеклотекстолита FR-4 и МИ 1222.9 отличаются УФ-блокировкой, и незаменимы в вычислительной технике. ТУ 2296-001.94 »»»»»
ТУ 2296-012.2006 »»»»
Сертификаты »»»»
Наличие уточняйте
Заказная позиция
Важная информация: вы можете заказать продукцию, как оптом, так и в розницу. Цены на объем соответственно будут отличаться.
Дабы рассчитать стоимость вашей заявки обращайтесь к менеджерам по телефону, е-mail или skype. Или оставляйте заявку на сайте и менеджеры сами с вами свяжутся.
Пред. стр.
|1
|След. стр.
|Оставить заявку / Запросить цены
| Наименование | Ед. изм. | Наличие |
| Стеклотекстолит FR-4 – 0,35 мм Китай (~1000×1200 мм) | кг | |
| Стеклотекстолит FR-4 – 0,5 мм Китай (~1000×1200 мм) | кг | |
Стеклотекстолит МИ 1222 – 0,8 мм ТУ 2296-001. 94(»» возможные форматы «« ) | кг | |
| Стеклотекстолит МИ 1222.9 – 0,8 мм ТУ 2296-008.99 (»» возможные форматы «« ) | кг | |
| Стеклотекстолит FR-4 – 0,8 мм ТУ 2296-012.2006 (»» возможные форматы «« ) | кг | |
| Стеклотекстолит FR-4 – 0,8 мм Китай (~1000×1200 мм) | кг | |
| Стеклотекстолит МИ 1222 – 1 мм ТУ 2296-001.94 (»» возможные форматы «« ) | кг | |
| Стеклотекстолит МИ 1222.9 – 1 мм ТУ 2296-008.99 (»» возможные форматы «« ) | кг | |
| Стеклотекстолит FR-4 – 1 мм ТУ 2296-012.2006 (»» возможные форматы «« ) | кг | |
| Стеклотекстолит FR-4 – 1 мм Китай (~1000×1200 мм) | кг | |
| Стеклотекстолит МИ 1222 – 1,5 (2; 2,5; 3) мм ТУ 2296-001.94 (»» возможные форматы «« ) | кг | |
Стеклотекстолит МИ 1222. 9 – 1,5 (2; 2,5; 3) мм ТУ 2296-008.99(»» возможные форматы «« ) | кг | |
| Стеклотекстолит FR-4 – 1,5 мм ТУ 2296-012.2006 (»» возможные форматы «« ) | кг | |
| Стеклотекстолит FR-4 – 1,5 мм Китай (~1000×1200 мм) | кг | |
| Стеклотекстолит FR-4 – 2 мм ТУ 2296-012.2006 (»» возможные форматы «« ) | кг | |
| Стеклотекстолит FR-4 – 2 мм Китай (~1000×1200 мм) | кг | |
| Стеклотекстолит FR-4 – 2,5 мм ТУ 2296-012.2006 (»» возможные форматы «« ) | кг | |
| Стеклотекстолит FR-4 – 2,5 мм Китай (~1000×1200 мм) | кг | |
| Стеклотекстолит FR-4 – 3 мм ТУ 2296-012.2006 (»» возможные форматы «« ) | кг | |
| Стеклотекстолит FR-4 – 3 мм Китай (~1000×1200 мм) | кг |
Пред. стр.
1
|След. стр.
|Оставить заявку / Запросить цены
Свойства стеклотекстолита FR-4, МИ
Различают марки СФ, СТФ, СТНФ, МИ, FR-4 МИ в зависимости от характеристик
Свойства указанны в таблице ниже:
| Показатель | МИ 1222 | FR-4 МИ | Ед. изм. |
| Длительно допустимая рабочая температура | от -65°С до +130°С | от -65°С до +155°С | °С |
| Поверхностное электрическое сопротивление | 5х1010 | 1х1011 | Ом |
| Удельное объемное электрическое сопротивление | 1х1010 | 5х1010 | Ом*м |
| Диэлектрическая проницаемость при частоте 1 МГц | 4,1 | 4,1 | – |
| Тангенс угла диэлектрических потерь при частоте 1 МГц | 0,017 | 0,017 | – |
| Прочность на отслаивание фольги (гальванический раствор) | 1,3 | 2,1 | Н/мм |
| Время устойчивости к воздействию расплавленного припоя (260°С) | 300 | 60 | с |
| Толщина медной фольги | 18;35;50;70;105 | 18;35;50;70;105 | мкм |
Фольгированный материал LAMPLEX-135 -FR-4 с температурой стеклования Tg=135ºC
Совместная российско-немецкая разработка рецептуры со стандартной температурой стеклования 135ºС позволяет выпускать фольгированные материалы и препреги класса FR-4 стабильно высокого качества, соответствующего требованиям как российских, так и мировых производителей печатных плат
Технические условия:
22.
21.42-001-25145521-2021
Условное обозначение:
LAMPLEX-135-FR-4 1,5 35\35
Рабочая температура:
От -60 до +130 °С
Размер:
Размер = 1070*1165 мм(1070 мм – основа). По согласованию возможно изготовление листов формат 1225*1070 мм(1225 мм – основа)
Толщина:
0,05-3,2 мм
Толщина фольги:
18, 35, 50, 105 мкм
Срок хранения:
12 месяцев
Материал электроизоляционный фольгированный нормированной горючести применяется для изготовление двухсторонних многослойных печатных плат для товаров народного потребления и специального назначения
| Тестируемая величина | Условия испытания по стан- дартам IPC | Толщина основания | |||
| меньше чем 0,5 мм | 0,5 мм и больше | ||||
| Гарантированные значения | Типичные значения | Гарантированные значения | Типичные значения | ||
1. Прочность на отслаивание, Н/мм, не менее | |||||
| А. Толщина фольги 18мкм | |||||
| В исходном состоянии | А | 1,45 | 1,81 | 1,45 | 1,81 |
| После термической нагрузки | А | 1,45 | 1,81 | 1,45 | 1,81 |
| При повышенной температуре | Е-2/125°С | 0,91 | 1,63 | 0,91 | 1,63 |
После воздействия гальванического р-ра | Е-2/125°С | 1,27 | 1,63 | 1,27 | 1,63 |
| 2. Объемное сопротивление, МОмсм, не менее | |||||
| После воздействия влажности | С-96/35/90 | 1×106 | 1×108 | – | – |
| После циклической термической нагрузки | F | – | – | 1×106 | 1×108 |
| При повышенной температуре | Е-24/125 | 1×103 | 1×106 | 1×103 | 1×106 |
3. Поверхностное сопротивление, МОм, не менее | |||||
| После воздействия влажности | С-96/35/90 | 1×104 | 1×106 | – | – |
| После циклической термической нагрузки | F | – | – | 1×104 | 1×106 |
| При повышенной температуре | Е-24/125 | 1×103 | 1×106 | 1×103 | 1×106 |
| 4. Стабильность размеров, изменения не более | |||||
| После травления | С-24/23/50 | 0,05% | 0,035% | – | – |
| После сушки | Е-0,5/105 | 0,05% | 0,035% | – | – |
| 5. Постоянное пробивное напряжение параллельно слоям, кВ, не менее | D-48/50 D-0,5/23 | – | – | 40 | 70 |
| 6. Среднее значение электрической прочности перпендикулярно слоям, kВ/мм не менее | D-48/50 D-0,5/23 | 1,18 | 1,34 | – | – |
7. Диэлектрическая проницаемость при частоте 1МГц, не более | С-40/23/50 | 5,4 | 4,5 | 5,4 | 4,5 |
| 8. Тангенс угла диэлектрических потерь при частоте 1МГц, не более | С-40/23/50 | 0,035 | 0,017 | – | – |
| 9. Прочность на изгиб, тысяч колебаний, не менее | |||||
| Продольные нити | A | – | – | 60 | 80 |
| Поперечные нити | A | – | – | 50 | 65 |
| 10. Устойчивость к воздействию расплавленного припоя, сек, не менее | D-48/50 D-0,5/23 | 60 | 80 | 60 | 80 |
| 11. Горючесть | С-48/23/50 E24/125+des | UL 94 VO | UL 94 VO | UL 94 VO | UL 94 VO |
12. Продольное и поперечное коробление, %, не более | A | – | – | 1 | 0,18 |
| 13. Термоудар | |||||
| До травления После травления | A | нет дефектов | нет дефектов | нет дефектов | нет дефектов |
| 14. Термоудар в камере давления | A | нет дефектов | нет дефектов | нет дефектов | нет дефектов |
| 15. Температура стеклования, Tg | A | 125°С | DSC129°C |Tg1-Tg2|<3°C | 128°C | DSC132°C |Tg1-Tg2|<3°C |
| № | Наименование параметра | Стандартное значение (рекомендуемые) | |
| Геометрические параметры печатных плат | |||
| 1 | Максимальный размер односторонних печатных плат, мм | 460×560 | |
| 2 | Максимальный размер двусторонних печатных плат, мм | 350×370 | |
| 3 | Минимальный размер печатных плат, мм | 3×5 | |
| 4 | Толщина материала, мм | 0,5; 0,8; 1,0; 1,5; 2,0 и т. д. | |
| 5 | Толщина медной фольги, мкм | 18, 35, 50, 70, 105 | |
| Механическая обработка | |||
| 6 | Минимальный диаметр монтажного отверстия, мм | 0,3 | |
| 7 | Максимальный диаметр монтажного отверстия, мм | Ø7 | |
| 8 | Минимальное значения гарантийного пояска монтажного отверстия, мм | 0,05 | |
| 9 | Формирование фаски | Стандартная фреза для обработки внешних и внутр.контуров d=5,0Угол заточки: 90˚, 120˚ | |
| 10 | Допуск на отверстия размером до 1,0 мм | Без металлизации | До ±0.10 |
| С металлизацией без оплавления | до + 0,05-0,15 | ||
| С металлизацией и с оплавлением | до + 0,05-0,18 | ||
| 11 | Допуск на отверстия размером свыше 1,0 мм | Без металлизации | До ±0. 15 |
| С металлизацией без оплавления | до +0,10-0,20 | ||
| С металлизацией и с оплавлением | до +0,10-0,23 | ||
| 12 | Используемые диаметры фрез, мм | Ø1,5; 2,0 — стандартно. Другие размеры по запросу | |
| 13 | Фрезерование на глубину | да | |
| 14 | Толщины плат для скрайбирования, мм | от 0.8 мм | |
| 15 | Предельные отклонения размеров контура | не более 12-го (14-го) квалитета, но не менее ±0.4 мм | |
| 16 | Отклонение от перпендикулярности | не более 0,2 мм на 100 мм длины | |
| Проводящий рисунок | |||
| 17 | Минимальная ширина печатного проводника, мм | 0.15 | В зависимости от значения сопротивления, Ом (от 0,10 до 1,00) |
| 18 | Максимальная ширина печатного проводника, мм | 6,60 | |
| 19 | Минимальное расстояние между элементами проводящего рисунка, мм | 0,10 | В зависимости от значения рабочего напряжения, В (от 15 до 2300) |
| 20 | Максимально расстояние между элементами проводящего рисунка, мм | 0,20 | |
| 21 | Предельные отклонения размеров проводящего рисунка, мм (для печатных плат с металлическим покрытием) | От ±0. 03 мм до ±0.25 | |
| 22 | Предельное отклонение ширины печатного проводника, мм | Без покрытия от ±0.03 мм до ±0.15 С покрытием от ±0.05 мм до +0.25-0,20 | |
| 23 | Минимальный размер контактной площадки, мм | диаметр отверстия+0.6 | |
| Защитная паяльная маска | |||
| 24 | Цвет паяльной маски | Супербелый, белый, черный, зеленый. Другие по запросу. | |
| 25 | Минимальное расстояние между контуром платы и элементами рисунка, мм | Для фрезерования 0.25 Для скрайбирования 0,5 | |
| 26 | Минимальный отступ маски от контактных площадок, мм | 0.05 | |
| Маркировка | |||
| 27 | Цвет маркировки | Супербелый, белый, черный, зеленый. Другие по запросу. | |
| 28 | Минимальная ширина линии маркировки, мм | 0. 2 | |
| 29 | Минимальная высота символа, мм | 1,0 | |
| Финишные покрытия | |||
| 30 | Горячее лужение HASL (ПОС 61, ПОС 63) | ||
| 31 | Покрытие ламелей гальваническим Никелем | ||
| 32 | Иммерсионное оловоTIN 7000 фирмы «J-KEM» с барьерным слоем (0,08 мкм) органического металла (иммерсионное олово) — это идеально ровная поверхность покрытия, альтернатива HASL | ||
G10 / FR4 Стекло-эпоксидный композитный материал | Электрические свойства
Стекло-эпоксидный композитный материал с выдающимися электрическими свойствами
G10 / FR-4 представляет собой композитный материал, состоящий из стеклоткани, эпоксидной смолы для электротехнического качества. Материал чрезвычайно прочный и жесткий, имеет низкий коэффициент теплового расширения и выдающиеся электрические свойства.
G10 / FR-4 широко используется в качестве изолятора в электрических и электронных устройствах.Он также используется для механических применений, когда требуются исключительная прочность, жесткость и отличное сопротивление ползучести.
Магазин эпоксидной смолы G10 / FR-4
| ЛИСТ | Размеры: 36 дюймов x 48 дюймов – 48 дюймов x 96 дюймов |
|---|---|
| Толщина: 0,010 дюйма – 2 дюйма |
| ШТАНГА | Внешний диаметр: 0.062 дюйма – 6 дюймов |
|---|
| ЦВЕТ | натуральный |
|---|
Допуски по длине, ширине, толщине и диаметру зависят от размера, производителя, марки и марки. Индивидуальные размеры доступны по запросу.
Свойства эпоксидного стекла G10 / FR-4
| ЕДИНИЦ | ИСПЫТАНИЕ ASTM | G10 / FR-4 (СТЕКЛО ЭПОКСИДНОЕ) | |
|---|---|---|---|
| Удельный вес | D792 | 1. 80 | |
| Предел прочности (CW) | фунтов на кв. Дюйм | D638 | 38 000 |
| Прочность на изгиб (CW) | фунтов на кв. Дюйм | D790 | 60 000 |
| Модуль упругости при изгибе | фунтов на кв. Дюйм | D790 | 2 400 000 |
| Прочность на сжатие | фунтов на кв. Дюйм | D695 | 55 000 |
| Твердость | Роквелл M | D785 | 115 |
| Удар по Изоду (зубчатый, CW) | фут-фунт / дюйм надреза | D256 | 12.0 |
| Максимальное непрерывное обслуживание температура воздуха | ° F | 266 | |
| Водопоглощение (погружение 24 часа) | % | D229 | 0,10 |
Значения могут различаться в зависимости от торговой марки.
Пожалуйста, обратитесь к своему представителю Curbell Plastics для получения более подробной информации об отдельном бренде.
Изучите физические, механические, термические, электрические и оптические свойства стеклянной эпоксидной смолы G10 / FR-4.
Отсортируйте, сравните и найдите пластиковый материал, подходящий для вашего применения, с помощью нашей интерактивной таблицы свойств .
Что такое материал FR4 – Custom Materials Inc.
FR в FR4 означает огнестойкий. Это многослойный стеклопластик с эпоксидной смолой, который используется во всех сферах применения.Многие из этих приложений используются в компьютерных платах и в морских приложениях.
В чем используется материал FR4? Этот материал является тем зеленоватым материалом, который вы видите на печатных платах. FR4 обладает впечатляющими свойствами и широко используется в различных отраслях промышленности.
Он имеет очень низкий коэффициент теплового расширения, а это означает, что он не сжимается и не расширяется сильно при изменении температуры. Это делает его идеальным материалом для изготовления печатных плат. FR4 также не впитывает влагу, как другие материалы.Это означает, что он остается такого же или аналогичного размера как во влажном, так и в сухом климате.
Что такое материал FR4
FR4 также обладает отличными диэлектрическими качествами. Этот материал был сделан для печатной платы и широко использовался именно для этого. Он не впитывает влагу, не меняет размер при температуре и обладает впечатляющими диэлектрическими качествами. Однако он также отлично подходит для машинного отделения морского применения. Все по одним и тем же причинам.Морские приложения подвергаются прямому воздействию воды, но это, похоже, не влияет на материал FR4, что делает его идеальным для морских компонентов.
Причем, FR4 твердый, это мощное и твердое вещество, которое позволяет ему не ломаться под нагрузкой. Он обладает прочностью стали. Этот материал очень универсален и используется во многих сферах электротехнической и морской техники. Он бывает листовым и не поддается формованию; однако его можно обработать.Часто эти листы могут быть обработаны на станке по размеру печатной платы, необходимой для конкретных применений в больших объемах.
По мере того, как наш мир становится все больше и больше о нашей электронике, FR 4 используется все больше и больше и становится все более популярным. Он находится внутри практически каждой маленькой безделушки любого устройства. Он есть у тех фонарей на солнечной энергии в озеленении, у безделушек долларового магазина, у массивных круизных лайнеров тоже есть FR4. Этот материал очень разнообразен и используется во многих различных областях из-за его невероятной прочности и состава.
FR4 – очень прочный материал, а также стойкий.
В мире есть два типа пластических масс: термореактивные и термопластические. Итак, что такое материал FR4? FR4 – термореактивный пластик. Это означает, что он похож на автомобильные шины и не может быть переплавлен и превращен во что-то еще. Это из-за состава материала. Термопластические материалы можно расплавить и превратить во что-нибудь еще. Их просто повторно использовать и перерабатывать.Однако реактопласты производятся с помощью химической реакции. Эта химическая реакция такая же, как и при выпечке торта. Вы кладете все ингредиенты и перемешиваете. Как только пирог застынет, вы не сможете достать яйца, сахар и муку. То же самое и с термореактивным пластиком. Вы не можете сломать его обратно. Это делает пластик чрезвычайно прочным; однако это также затрудняет переработку.
Есть особый дизайн, требующий FR4? Не уверены, что это подходящий материал для вашего проекта? Мы можем помочь и создать продукт, точно соответствующий вашим потребностям и требованиям.
Позвоните нам сегодня для бесплатной консультации.
Печатные платы FR4 – почему вы должны выбрать их для своих электронных приложений
Печатные платыFR4 – почему их следует выбирать для своих электронных приложений
Печатные платы (PCB) уже давно являются неотъемлемой частью нескольких электронных схем. Таким образом, большинство инженеров-электриков, участвующих в производстве этих печатных плат, знакомы с различными материалами, из которых они изготовлены.FR4 – один из самых популярных материалов, используемых для изготовления печатных плат. Что делает материал популярным? Сообщение отвечает на этот и различные другие аспекты, которые вы, возможно, захотите узнать о материалах FR4, используемых в печатных платах FR4.
Введение в материал FR4
FR в FR4 означает огнестойкий, тогда как цифра 4 отличает материал от других материалов этого класса.
FR4 – это армированный стекловолокном эпоксидный ламинат, который выглядит как тонкий тканый лист.Термин FR4 также обозначает марку, используемую для изготовления этих ламинированных листов. Конструкция из стекловолокна придает материалу структурную стабильность. Слой стекловолокна покрыт огнестойкой эпоксидной смолой. Это придает материалу долговечность и высокие механические свойства. Все эти свойства делают печатные платы FR4 популярными среди контрактных производителей электроники.
Другие полезные свойства материалов FR4
Печатные платы FR4 также приобрели популярность по следующим причинам:
- FR4 – недорогой материал.
- Он обладает высокой диэлектрической прочностью, что способствует его электроизоляционным свойствам.
- Материал отличается высоким удельным весом и легким весом.
- Он влагостойкий, а также имеет относительную термостойкость.
- Материал обладает хорошими характеристиками электрических потерь.
- FR4 не впитывает воду, что делает его пригодным для использования в различных морских печатных платах.
- Цвет материала – от желтого до светло-зеленого, что идеально подходит для любого применения.
Все эти свойства делают его пригодным для различных сред.
Как FR4 организован на обычной печатной плате FR4?
FR4 служит основой любой печатной платы. Материал ламинирован слоями медной фольги. Это ламинирование выполняется с использованием тепла и клея. Медная фольга может использоваться для ламинирования материала с одной или с обеих сторон.
Советы по выбору правильного материала FR4 для печатной платы FR4
Использование материала правильной толщины важно для создания печатной платы FR4. Толщина измеряется в дюймах, например тысячах, дюймах или миллиметрах. При выборе материала FR4 для печатной платы следует учитывать несколько факторов.
Следующие советы облегчат вам процесс выбора:
- Выберите тонкий материал FR4 для строительных плит с ограниченным пространством.Тонкий материал может поддерживать различные тонкие компоненты, необходимые для создания устройств, такие как аксессуары Bluetooth, разъемы USB и т. Д. Они также подходят для крупных проектов, где инженеры хотят сосредоточиться на компактных конструкциях.
- Тонкий материал FR4 подходит для приложений, требующих гибкости. Например, использование тонкого материала для автомобильных и медицинских печатных плат идеально, потому что эти печатные платы требуют регулярного изгиба.
- Избегайте выбора более тонких материалов для конструкций печатных плат с канавками, поскольку существует более высокий риск повреждения или разрушения платы.
- Толщина материала может повлиять на вес печатных плат, а также на совместимость компонентов. Это означает, что тонкий материал FR4 будет способствовать созданию легких плат, что приведет к созданию легких электронных продуктов. Эти легкие изделия привлекательны и удобны в транспортировке.
Эти легкие изделия привлекательны и удобны в транспортировке.Когда следует избегать использования материала FR4
Материал FR4 не является правильным выбором, если ваше приложение требует любого из следующего:
- Превосходная термостойкость: Не рекомендуется использовать материал FR4, если печатная плата будет использоваться в высокотемпературных средах.Например, материал FR4 не является правильным выбором для печатных плат, используемых в аэрокосмической отрасли.
- Бессвинцовая пайка: Если вашему клиенту требуется печатная плата, соответствующая требованиям RoHS, следует использовать бессвинцовую пайку. Во время бессвинцовой пайки температура оплавления может достигать пика и достигать 250 градусов Цельсия, и из-за своей низкотемпературной стойкости материал FR4 не может этого выдержать.
- Высокочастотные сигналы: При воздействии высокочастотных сигналов платы FR4 не могут поддерживать постоянный импеданс. В результате возникают колебания, которые могут повлиять на целостность сигналов.
В результате возникают колебания, которые могут повлиять на целостность сигналов.Благодаря их популярности и широкому использованию, сегодня на рынке легко найти материал для печатных плат FR4 с различными характеристиками и возможностями. При таком обилии выбора выбор иногда становится затруднительным. В таких ситуациях важно обсудить ваши требования с производителем. Twisted Traces – один из ведущих производителей печатных плат FR4 в США.С момента основания компания помогает своим клиентам сделать правильный выбор материала.
Ищете сверхпрочный пластик? Проверьте FR-4! – Craftech Industries – Высокоэффективные пластмассы
Что не нравится в FR-4? Он известен как один из самых прочных пластиковых материалов. Как мы уже писали в этом блоге ранее, FR-4 может соперничать по прочности с некоторыми металлами. Предел прочности на разрыв (UTI) FR-4 составляет 45 000 фунтов на квадратный дюйм, а предел прочности чугуна – 29 000 фунтов на квадратный дюйм.
Давление на медь составляет 31 900 фунтов на квадратный дюйм, а на алюминий – 43 500 фунтов на квадратный дюйм. Конструкционная сталь имеет UTI 40 000 фунтов на квадратный дюйм.
FR-4 материал, состоящий из тканого стеклоткани и дифункциональной системы эпоксидной смолы. Это анизотропный или зависимый от направления материал. Стандарты для FR-4 регулируются Национальной ассоциацией производителей электрооборудования (NEMA)
.Инженерная мощь FR-4 – это гораздо больше, чем просто сила! Это очень хорошо округленный материал.Вот 6 основных причин, по которым FR-4 – отличный материал – мы думаем, он вам понравится.
1. FR-4 означает огнестойкий. UL присвоил этому материалу рейтинг 94 V-0. Бром, поглотитель кислорода, добавляется к G10 для создания FR-4, что дает ему самый высокий рейтинг огнестойкости по индексу UL 94 V. Горение прекращается в течение 10 секунд на вертикальном образце после двух применений синего пламени, и капли допускаются, пока они не горят.
FR-4 предотвратит возгорание.Если огонь уже горит, этот материал замедлит его.
2. FR-4 химически стойкий. FR-4 отлично работает с широким спектром химикатов, включая большинство спиртов, ароматические углеводороды, такие как бензол и толуол, материалы для никелирования и такие кислоты, как фтористоводородная 100% и соляная 100%. Полный список химикатов, которым противостоит FR-4, довольно длинный. Для получения дополнительной информации о химической стойкости, ознакомьтесь с нашим Руководством по высокоэффективным материалам.
3. FR-4 водонепроницаем. Неудивительно, что степень водопоглощения почти равна нулю, поэтому FR-4 инертен в воде. FR-4 устойчив даже к соленой воде, что делает его идеальным для использования в судовом оборудовании. Из него делают стручки для разведения рыбы, лодки, удочки, перила для очистных сооружений и многое другое. FR-4 также использовался в международных подводных кабелях связи.
4. FR-4 не токопроводит. Благодаря чрезвычайно низкому водопоглощению FR-4 является отличным изолятором.
Как во влажном, так и в сухом применениях он обладает хорошими диэлектрическими потерями [i] и хорошей диэлектрической прочностью. [Ii] Он широко используется при производстве печатных плат, но, поскольку ii его легко обрабатывать механической обработкой, он превращается в винты, гайки, прокладки и различные формы, используемые для целей электроизоляции.
5. FR-4 легкий. Поскольку он изготовлен из тканого стекловолокна и эпоксидной смолы, имеет небольшой вес с удельным весом [iii] 1,8 по сравнению с 2,7 у алюминия.Чугун имеет удельный вес 7,2, медь – 8,96, а сталь – 7,82.
6. FR-4 устойчив к ультрафиолетовому излучению. Этот пункт относится конкретно к маркам FR-4, которые изготавливаются с использованием тетрафункциональной эпоксидной системы. Этот тип FR-4 наиболее часто используется для печатных плат. Устойчивость к ультрафиолетовому излучению делает FR-4 еще более подходящим для подводных и морских применений.
[i] Диэлектрические потери – это количество тепла, рассеиваемого изоляционным материалом при воздействии электрического тока.
[ii] Диэлектрическая прочность материала – это максимальная напряженность электрического поля, которую он может выдержать без потери своих изоляционных свойств.
[iii] Тетра-функционал описывает соединение, имеющее четыре сайта связывания в молекуле.
(Вам нужны дополнительные определения технических терминов? Ознакомьтесь с нашим Глоссарием терминов по производству пластмасс!)
Вы использовали FR-4 в своих приложениях? Расскажите нам о своем опыте работы с FR-4 в комментариях ниже.
У вас есть еще вопросы по FR-4? Подпишитесь на бесплатную консультацию по материалам, и наши инженеры ответят на них за вас!
MatWeb, ваш источник информации о материалахЧто такое MatWeb? MatWeb’s база данных свойств материалов с возможностью поиска включает паспорта термопластов и термореактивных полимеров, таких как АБС, нейлон, поликарбонат, полиэстер, полиэтилен и полипропилен; металлы, такие как алюминий, кобальт, медь, свинец, магний, никель, сталь, суперсплавы, сплавы титана и цинка; керамика; плюс полупроводники, волокна и другие инженерные материалы. Преимущества регистрации в MatWeb
Премиум-членство Как найти данные о собственности в MatWebНажмите здесь, чтобы узнать, как войти материалы вашей компании в MatWeb. У нас есть более
155 000
материалы в нашей базе данных, и мы постоянно добавляем к этому количеству, чтобы предоставить
Вам доступен самый полный бесплатный источник данных о собственности материалов в Интернете.
Для вашего удобства в MatWeb также есть несколько конвертеров.
и калькуляторы, которые делают общие инженерные задачи доступными одним щелчком мыши. База данных MatWeb состоит в основном из предоставленных таблиц данных и спецификаций. производителями и дистрибьюторами – сообщите им, что вы видели их данные о материалах на MatWeb. |
|
кнопки. MatWeb находится в стадии разработки.Мы постоянно стремимся найти лучшее
способы служить инженерному сообществу. Пожалуйста, не стесняйтесь
свяжитесь с нами с любыми комментариями или предложениями.LESON эпоксидный стекловолоконный материал FR4 от китайского производителя
FR4 эпоксидно-стекловолоконный ламинатный лист – это листовой продукт, состоящий из армирующего изоляционного материала – стекловолокна, пропитанного термореактивной смолой, а затем многослойных таблеток, обработанных горячим прессом.
| Обычный эпоксидный ламинат FR4 | |
| 1. Материал | Композитный полимер (огнестойкая эпоксидная смола, ткань из стекловолокна) |
| 2. Техника | Смешивание, покрытие, складывание, ламинирование , Возвратная линия, резка, упаковка |
| 3.Цвет | естественный цвет (светло-зеленый), желтый и черный |
| 4. Размер | 1020 * 1220 (40 дюймов × 48 дюймов) |
| 5.Характеристика | Огнестойкость, термическая надежность, меньшее коробление, влагостойкость. |
| 6. Область применения | Приборы и аппаратура, мобильная связь, электротехника, усиление ПКП, испытательный стенд и др. |
| 7.Упаковка | картонная упаковка / 250 листов на поддон |
| 8. Сертификация | ISO9001, ISO14001, CQC, UL |
9. Оплата | T / T, L / C, Western Union, USD |
| 10.Технологические требования | На ваш выбор |
Блок-схема
Свойства
1. Более высокие механические свойства,
2.Dielectric.
3. Хорошая термостойкость / влагостойкость.
4. Стабильные электрические характеристики при высоких температурах.
5. Хорошая плоскостность, гладкая поверхность, без ямок
Технические данные
Тестовый элемент | Условия тестирования | Типичное значение | |||||||||
Tg | DSC | ° C | ≥125 | 135225 9000E-24/125 | ____ | UL94V-0 | V-0 | ||||
Объемное сопротивление | C-96/35/90 | 905 Омсм≥106 | 2,0 × 108 | ||||||||
Удельное сопротивление поверхности | C-96/35/90 | МОм | 2,0104 106 | ||||||||
Сопротивление дуги | D-48/50 + D-0,5 / 23 | S | ≥60 | 135 | |||||||
| Пробой | Д-48/50 + Д-0. | кВ | ≥40 | 60 | |||||||
Диэлектрическая постоянная (1 МГц) | 1 МГц C-24/23/50 | 905≤5,4 | 4,6 | ||||||||
Коэффициент рассеяния (1 МГц) | 1 МГц C-24/23/50 | ____ | 0|||||||||
Термическое напряжение | Без протравливания | 288 ° C, 10S | ____ | Без расслоения | 9002 9005 | 9002 | |||||
Прочность на изгиб | LW | Н / мм2 | ≥415 | 500 | |||||||
CW | 000 | Поглощение | D-24/23 | % | ≤0. | 0,15 | |||||
CTI | IEC60112 Метод | V | 175 ~ 250 (класс 3) | 21021076 | |||||||
35pt; background: blue;”> 9000 SPEC
3pt;”>
5/23
0117
8Стандартная толщина (мм) | допуск (мм) | |
Класс B / L | Класс B / L Класс C / L ||
0.025 ~ 0,119 | ± 0,018 | ± 0,013 |
0,120 ~ 0,164 | 5 | 5 |
0,165 ~ 0,299 | ± 0,038 | ± 0,025 |
0.300 ~ 0,499 | ± 0,050 | ± 0,038 |
0,500 ~ 0,785 | ± 0,02 | 7 | | 900 |
0,786 ~ 1,039 | ± 0,100 | ± 0,075 |
1.040 ~ 1,674 | ± 0,130 | ± 0,075 |
1.675 ~ 2,564 | 61902 | 02 |
|---|---|---|
2,565 ~ 3,579 | ± 0,230 | ± 0,130 |
3.580 ~ 6.350 | ± 3,00 | ± 0,150 |
2pt;”>
7pt;”>
7pt;”> Услуги
, которыми вы можете воспользоваться в LESON
, предварительная продажа, консультация после продажи сервис
Ⅰ Быстрый ответ на запросы Ⅰ Немедленная проверка статуса доставки
Ⅱ Консультации по свойствам продукта Ⅱ Руководство по правильному использованию продукции
Ⅲ Консультации по выбору материала Ⅲ Эффективные решения для жалоб клиентов
Преимущества
1.Мы специализируемся в этой отрасли более 20 лет, так что накоплен зрелый опыт и можно хорошо контролировать производственные процессы.
2. Мы можем спроектировать и изготовить заготовку по чертежам или образцам заказчика.
3. У нас есть собственные профессиональные и технические инженеры, которые предоставят вам техническую поддержку до и после продажи.
4. Возможна доставка товара по заказу в срок.
5. Мы постараемся предложить вам комплексное решение.
Сырье
Линия продуктов
.
1. 5 линий по производству покрытий и ламината
2. Обрабатывающий центр с ЧПУ: 5 комплектов Токарный станок с ЧПУ: 5 комплектов, фрезерные станки, фрезерные станки, резьбонарезные станки, картонарезной станок.
3. Техническая команда с опытом работы более 10 лет.
4.Costomize различных спецификаций и различных классов качества в соответствии с требованиями заказчика .
Склад, упаковка, доставка ламината FR4 из стекловолокна
Профессиональная и индивидуальная упаковка, быстрая и своевременная доставка.
Если у Вас возникли вопросы о нашей продукции, свяжитесь с нами!
Материал печатной платыFR-4 – новейшая открытая технология от Seeed
Мы все слышали, что аббревиатура FR4 использовалась в какой-то момент при покупке фабрики печатных плат, но что это на самом деле означает? И какие последствия это имеет при выборе материала печатной платы? Этот пост поможет рассеять туман и познакомит с некоторыми популярными материалами для жестких печатных плат.
Что такое материал печатной платы FR-4?
Мы все слышали, что аббревиатура FR4 использовалась в какой-то момент при покупке фабрики печатных плат, но что это на самом деле означает? И какие последствия это имеет при выборе материала печатной платы? Этот пост поможет рассеять туман и познакомит с некоторыми популярными материалами для жестких печатных плат.
Скорее всего, вы видели FR4 как стандартный вариант для небольших партий или прототипов печатных плат, таких как Seeed Fusion. FR-4 – это кодовое название марки огнестойкого материала, что означает, что полимерный материал должен иметь способность самозатухать после горения.Это не название материала, а сорт материала. Он имеет множество субклассов и типов, таких как TG130, High TG, FR4-Rogers.
Параметр FR4 на странице заказа печатной платы – это обозначение марки эпоксидного стекловолокна, которое часто образует сердцевину печатной платы и слои препрега. Именно свойства этой основы придают печатной плате электрическую изоляцию и механическую прочность, необходимые для работы в условиях возрастающих требований.
В типичной печатной плате ядро обеспечивает жесткость и основу, на которой можно «печатать» дорожки печатной платы.Кроме того, сердцевина FR4 и ламинаты образуют электрическую изоляцию, разделяющую медные слои.
Для двухслойных плат сердцевина FR4 разделяет верхний и нижний слои меди, тогда как для многослойных печатных плат дополнительные слои препрега FR4 расположены между внутренним сердечником и внешними слоями меди. Желаемую конечную толщину печатной платы можно контролировать, смешивая ламинат разной толщины. Такое расположение называется штабелированием.
Например, обычная 4-х слойная доска из 1.Толщина 6 мм может иметь сердцевину толщиной 1,2 мм. Два листа препрега толщиной 0,12 мм, покрытые медью, паяльной маской и шелкографией, составляют примерно 1,6 мм. Чтобы построить плату 1,2 мм, сердечник можно заменить сердечником толщиной 0,8 мм.
Типичный стек многослойной печатной платы (4 слоя) Сердечник на самом деле состоит из слоя подложки, покрытого медью, поэтому он также известен как ламинат с медным покрытием.
Заявленная толщина сердечника обычно не включает медь.
Для соответствия различной конечной толщине меди e.грамм. Можно приобрести сердечники на 1 унцию, 2 унции и т. Д. С разной толщиной покрытия, например Вес меди 1,5 унции. После обшивки они сделают доски весом до 2 унций.
Листы ламината из стекловолокна марки FR4 и сердечника с медным покрытиемНазвание FR4 происходит от системы классификации NEMU, где «FR» означает «огнестойкий», соответствующий стандарту UL94V-0. Возможно, вы заметили, что на странице заказа Seeed Fusion после опции FR4 следует TG130. TG относится к температуре переходного стекла – температуре, при которой армированный стекловолокном материал начинает деформироваться и размягчаться.Для стандартных плат Fusion это значение составляет 130 ° C, что более чем достаточно для большинства приложений. Специальные материалы с высоким TG выдерживают температуру 170–180 ° C и могут быть заказаны онлайн с помощью службы Advanced PCB.
Большинство ламинатов FR4 своей огнестойкостью обязаны содержанию в нем брома, инертного галогена, обычно используемого в промышленности из-за его огнезащитных свойств.
Это дает материалам FR4 очевидные преимущества в качестве стандартного материала для печатных плат с точки зрения пожарной безопасности в полевых условиях.Это также немного обнадеживает, если ваши навыки пайки не на должном уровне.
Однако бром – это галоген, который является высокотоксичным химическим веществом, которое выделяется в окружающую среду при сжигании материала. Даже небольших количеств достаточно, чтобы нанести серьезный вред человеку или даже привести к смерти. Чтобы уменьшить использование таких опасных веществ в наших повседневных товарах, легко доступны безгалогенные ламинаты FR4.
Другие аналогичные марки, используемые для печатных плат, включают FR2, который представляет собой тип огнестойкой бумаги, склеенной смолой из стекловолокна, и G10, который вообще не является огнестойким.FR2 дешевле и поэтому используется в массовом производстве недорогого электрического оборудования. G10, предшественник FR4, был практически заменен более безопасным стандартом FR4. Его единственное использование в печатных платах сейчас – в конструкциях, требующих этого горючего свойства.
Существуют также специализированные ламинаты FR4, разработанные для высокоскоростных приложений, такие как материалы Rogers и Taconic. Эти материалы имеют стабильную диэлектрическую проницаемость (Dk) и низкий тангенс угла диэлектрических потерь (Df), которые необходимы для хорошей целостности сигнала на высоких частотах.Однако производство этих ламинатов затруднено, поэтому они составляют значительную часть общей стоимости плит.
FR4 Ламинат с медным покрытием
Ламинат FR4, плакированный медью, относится к слоистому материалу, плакированному медью, эпоксидной смолой из стекловолокна, который часто перерабатывается в печатные платы.
Классификация ламината FR4, плакированного медью
Ламинат FR4, плакированный медью, можно классифицировать следующим образом в зависимости от уровня качества:
- Ⅰ FR-4 A1
Качество этой серии продуктов полностью достигло мирового уровня и является продуктом высочайшего качества и с лучшими характеристиками. Этот уровень в основном используется в случаях, когда требуется чрезвычайно высокая надежность, таких как военная промышленность, связь, компьютеры, цифровые схемы, промышленные приборы, автомобильные схемы и т. Д. - Ⅱ FR-4 A2
Этот уровень имеет хорошую цену. коэффициент производительности, который позволяет клиентам эффективно повышать ценовую конкурентоспособность. Он в основном используется для обычных электронных продуктов, таких как обычные компьютеры, инструменты, бытовая техника высокого класса и т. Д. Эта серия плакированных медью ламинатов широко используется, и каждый индекс производительности может удовлетворить потребности общепромышленных электронных продуктов. - Ⅲ FR-4 A3
Характерной чертой этого уровня ламината с медным покрытием является то, что цена чрезвычайно конкурентоспособна при условии, что характеристики соответствуют требованиям. Он разработан и произведен для индустрии бытовой техники, компьютерной периферии и обычных электронных продуктов (таких как игрушки, калькуляторы, игровые консоли и т. Д.). - Ⅳ FR-4 A4
Этот сорт листового материала является недорогим материалом для ламината FR-4, плакированного медью.Несмотря на то, что это недорогой материал, его различные показатели производительности могут удовлетворить потребности обычных бытовых приборов, компьютеров и обычных электронных продуктов, поэтому его цена является наиболее конкурентоспособной, а соотношение цены и качества также довольно отличное. - Ⅴ FR-4 B
Этот сорт платы относительно низок и имеет низкую стабильность качества. Он не подходит для печатных плат большой площади и не подходит для случаев с высокими требованиями к стабильности.Обычно он подходит для продуктов размером 100 мм X 200 мм. Хотя его цена самая дешевая, учитывая проблемы с качеством, вы должны быть осторожны, выбирая его.
Этот уровень в основном используется в случаях, когда требуется чрезвычайно высокая надежность, таких как военная промышленность, связь, компьютеры, цифровые схемы, промышленные приборы, автомобильные схемы и т. Д. При выборе ламината, подходящего для вашего применения, необходимо учитывать электрические, механические, химические и термические свойства. Но большинство сочтут вполне приемлемым низкий TG FR4, поэтому сегодня он остается самым популярным ламинатом.
В этой статье содержится больше информации о жестких материалах для печатных плат, чем может понадобиться среднестатистическому любителю, но если вы когда-нибудь найдете применение материалам с высоким TG, безгалогеновым или более специализированным материалам, вы можете воспользоваться услугой Seeed Fusion Advanced PCB. больше вариантов, включая высокочастотные платы и жестко-гибкие печатные платы.
Получите мгновенное онлайн-предложение
Запросите расширенное предложение на печатную плату сейчас
Следите за нами и ставьте лайки:
Кармен Чжэн
Подражатель Maker and Seeed banana (родившийся в Великобритании китаец). Ученик в мире изготовления и сборки печатных плат. Работает на кофе.
Продолжить чтение
.
