Устройство паяльника: схема и принцип работы

Электрическая схема паяльника

Схема паяльника достаточно простая, она включает в себя нескольких основных элементов: вилка, спираль, сделанная из нихрома, и провод.

Вилка и провод используются в том случае, если паяльник работает от сети, но существуют и паяльники, где питание поступает от встроенного источника. Спираль является основной частью паяльника, благодаря ей электричество преобразуется в тепло, после чего обрабатываемые детали нагреваются и происходит их спаивание.

Температура нагрева паяльника, а точнее, его жала, не регулируется, поэтому для поддержки необходимого значения температуры можно подключить его через регулятор мощности для возможности проводить регулировку вручную и в дальнейшим поддерживать ее в ходе работы.

Мощность паяльника выбирается в зависимости от рода предстоящей работы: мелкие детали паяются прибором малой мощности. Это важно, потому что если взять паяльник с большой мощностью, то его жало не проникнет в труднодоступные места, а также велика вероятность перегрева. Для больших деталей и толстых проводов нужен паяльник помощнее (от 40 Вольт и выше). Если мощность будет недостаточной, то пайка будет некачественной с образованием пустот.

Подбор паяльника также зависит от напряжения. Паяльник напряжением 12 Вольт подойдет для работы в легковом автотранспорте, 24 Вольта – в грузовом автотранспорте, 27 Вольт – в воздушном транспорте, 36 Вольт – в помещениях с повышенной влажностью с выполнением обязательного заземления находящегося там электрооборудования.

Если у вас имеется паяльник, предназначенный на напряжение 12 Вольт, а вы хотите переделать его на 220 Вольт, то придется намотать спираль несколькими слоями, что создаст трудности при производстве работ с небольшими по размеру деталями.

Если сеть соответствует паяльнику, то работать можно от переменного и от постоянного напряжения. Это из-за нихромового материала, из которого сделан нагреватель.

Обычно напряжение в паяльных инструментах составляет именно 220 Вольт. Для работы в помещениях с большой влажностью или запыленностью используют приборы напряжением до 42 Вольт. Это вынужденная мера безопасности, исключающая вероятность поражения электрическим током.

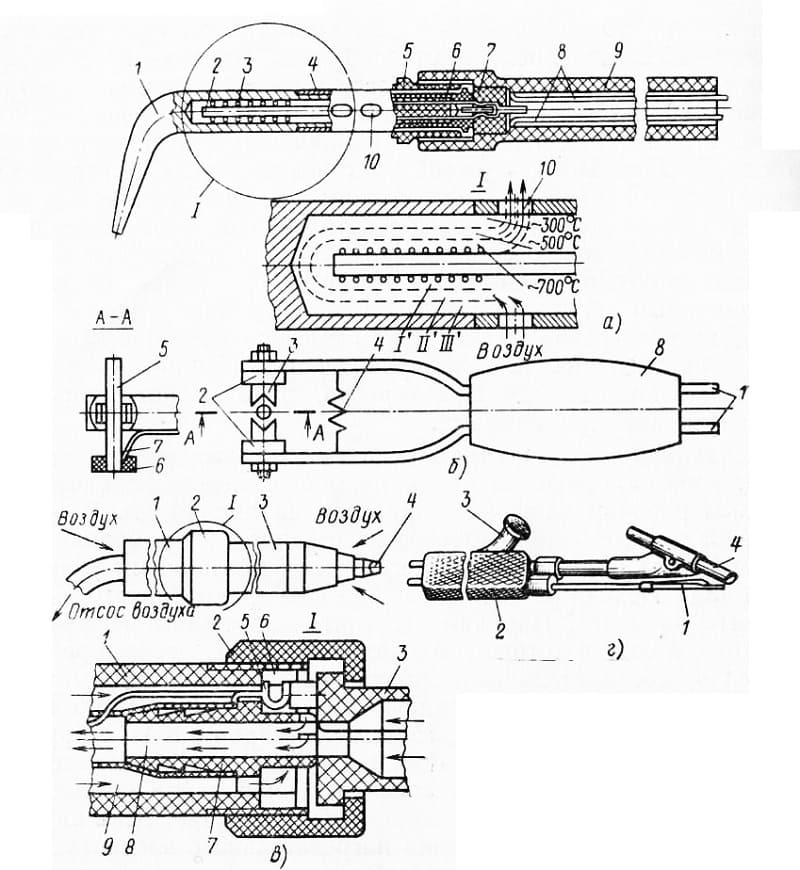

Как устроен паяльник

Паяльником называется прибор, с помощью которого можно соединить между собой детали. Посредником между этими деталями может быть припой – вещество, которое под действием высокой температуры плавится и переходит в состояние жидкости. После прекращения этого воздействия припой мгновенно твердеет и обеспечивает неразрывное соединение. Этот инструмент является незаменимым для людей, работающих с электроникой, потому что благодаря ему можно не только соединить детали, но и разъединить их.

Необязательно быть семи пядей во лбу и тщательно изучать внутреннее устройство паяльника для того, чтобы уметь его использовать, но если вдруг он выйдет из строя, то эта информация может помочь.

Паяльники, выпущенные в разное время, несомненно, имеют кое-какие отличия, однако, основные части подобны у всех моделей. Устройство паяльника выглядит следующим образом: основная часть – это стержень, который сделан из красной меди. При воздействии температуры именно он расплавляет припой. Почему выбран именно этот металл? Все потому, что именно он имеет высокий коэффициент теплопроводности. Стержень на конце выполнен в форме клина, для того, чтобы работа с мелкими деталями проходила легче и удобнее.

Вторая важная часть паяльника представляет собой трубку, сделанную из стали, куда помещается медный стержень. Эта конструкция называется нагревательным элементом. Сверху упомянутую трубку оборачивают слюдой. Для чего она нужна и чем заменить слюду в паяльнике? Слюду можно заменить обычной стеклотканью, поверх намотав нихромовую проволоку. Когда по ней будет проходить электрический ток, при этом она будет нагреваться и передавать тепло трубке. От этого стержень также будет нагреваться. На проволоке из нихрома находится еще один слой слюды, который необходим для защиты спирали от взаимодействия с корпусом паяльника, что увеличивает уровень безопасности прибора. Кроме того, слой слюды нужен для того, чтобы сохранить тепло и не нагревать впустую корпус прибора.

Рукоятка прибора может быть произведена из дерева или специального пластика, но ни в коем случае не из металла.

Что касается проводов, то они присоединены к выводам нихромовой проволоки, а чтобы соединение было максимально крепким можно пользоваться алюминиевыми зажимами, которые надежно припаяны. Их назначение не ограничивается лишь обеспечением качественного соединения, они также призваны отводить лишнее тепло. Чем больше мощность паяльника, тем больше температура, которой подвергаются медные провода, и тем нужнее присутствие алюминиевых зажимов. Это нужно знать на тот случай, если при ремонте паяльника встанет вопрос об удалении этих зажимов.

Нагревательный элемент расположен внутри стального корпуса инструмента. В зависимости от модели на корпусе может быть резьба для фиксации стержня, а также отверстия для отвода тепла, которые располагаются вблизи рукоятки.

Рассмотрим, к примеру, индукционный паяльник и то, как он работает. Он начинает греться благодаря катушке индуктора. Наконечник покрыт ферромагнитным составом, что сказывается на создании магнитного поля. Сердечник начинает разогреваться. Когда градусы достигли определенного уровня нагрев прекращается. При дальнейшем остывании происходит восстановление ферромагнитных характеристик и снова паяльник начинает увеличивать температуру. То есть поддержание температуры происходит автоматически без использования каких-либо термодатчиков и дополнительных электронных приспособлений.

В отличие от индукционного газовый паяльник относится к устройству автономного типа. Его можно применять где угодно.

Пламя, возникающее от сгорания газа, и является источником тепла, от которого происходит нагрев жала. Газ в паяльник заправляется при помощи обычного баллончика.

Принцип работы паяльника

Схема работы заключается в следующем: когда происходит подключение паяльника к электрической сети, то нихромовая спираль пропускает через себя электроток и происходит ее нагревание. Тепло передается на медный стержень, из-за чего его температура может возрасти до очень высоких показателей, порядка 300 градусов. Из-за этого припой расплавляется под воздействием жала (стержня) и спаивает детали.

Разновидностей паяльников множество, они могут быть отличны по мощности и иметь разные типы нагревательных элементов. В тех случаях, когда нужно спаять детали больших размеров или проводов с большим поперечным сечением нужны паяльники с большим жалом и обладающие мощностью около 100 Ватт. Паяльники мощностью от 50 до 80 Ватт нашли свое применение для ремонта электрооборудования и радиотехники. Паяльники для пайки мелких элементов должны быть с тонким жалом и маломощные – около 20 Ватт.

В наше время выпускается множество видов паяльников, один из которых – с нагревателем из керамики. Такие паяльники очень капризны, если на его нагревательный элемент попадет немного воды или он упадет, то может выйти из строя и возможности починки уже не будет. Дело в том, что нагревательный элемент состоит из керамической пластины очень небольшой толщины, а внутри – тонкая нихромовая спираль. При малейшем воздействии эта тонкая проволока рвется, и паяльник не подлежит ремонту.

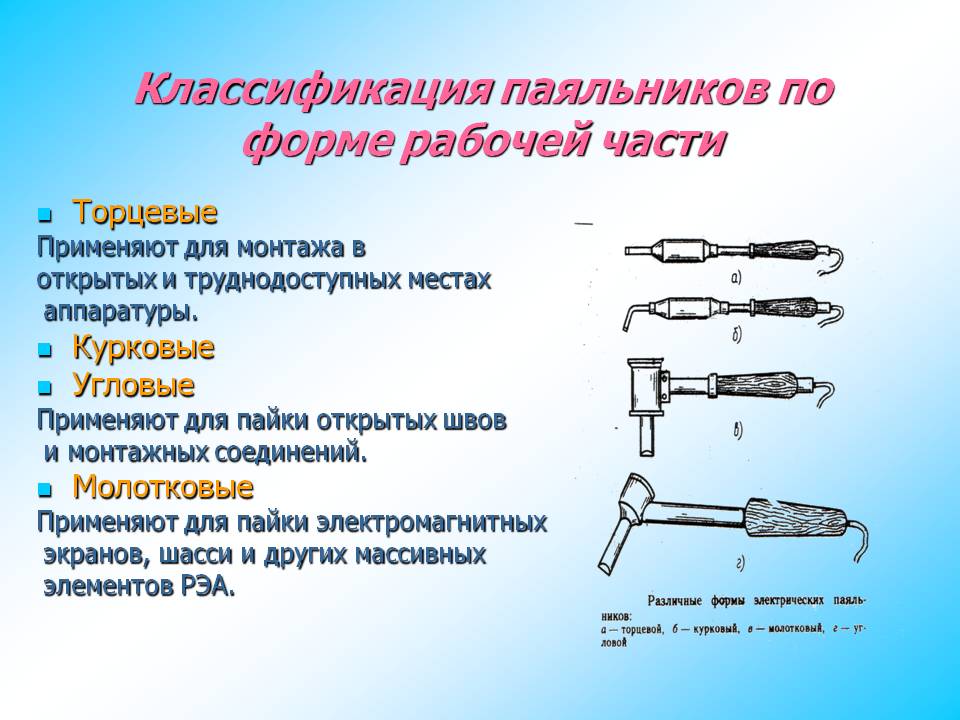

Разновидностей паяльников много и их устройство и принципы работы отличаются друг от друга. Выбор паяльника зависит от характера задачи, которую он должен решить.

• Стержневые – являются наиболее распространенным видом. То, как они работают и из чего состоят – рассмотрели немного выше. Эта разновидность получила свое одобрение и признание у многих мастеров, работающих на дому, они неплохо справляются и с бытовой техникой, и с проводами.
• Пистолетные – внешне похожи на оружие, также применяются для ремонтных работ. Рабочая часть и рукоятка расположены друг к другу под углом 90 градусов – это очень удобно для некоторых работ.
• Паяльные станции – укомплектованы блоками управления, которые позволяют производить различные настройки – мощность, температура, сила тока и пр.

Паяльные станции можно подразделить на несколько видов, от которых зависит их принцип работы:

• Цифровые – принцип работ схож со стержневыми паяльниками. Отличие заключается в том, что здесь можно задать параметры для производства работ.
• Инфракрасные – спаивание происходит благодаря инфракрасному излучению. Длина волн составляет до 10 мкм, а зона прогрева – до 60 мм.
• Термовоздушные – при его работе припой плавится от воздействия горячего воздуха, направление которого регулируется соплом.

Расчет сопротивления нихромовой спирали

Нихромовую спираль можно найти в магазинах в виде катушки с намотанной проволокой. Эта форма очень удобная и компактная. Она является нагревательным элементом и изготавливается сплава хрома с никелем. Отсюда и название – нихром.

Две наиболее известные марки – Х20Н80 (73% никеля и 23% хрома) и Х15Н60 (60% никеля и 18% хрома). Первый называют классическим видом, а второй создали для уменьшения стоимости проволоки, здесь уменьшен состав никеля и хрома, зато увеличено количество железа.

После получения этих двух основных сплавов было получено множество модификаций, у которых имеется большая стойкость к окислению при увеличенном показателе температуры.

Такие виды применимы для тех нагреваемых элементов, которые имеют взаимодействие с воздухом.

Основным свойством нихромовой проволоки является способность сопротивляться электротоку. Нихромовая спираль может применяться не только как нагревательный элемент, но также как материал для сопротивления электросхем. Для нагревателей используют спирали, которые применяются в тепловентиляторах и терморефлекторах, для электроотопления и в тенах отопительных приборов, а также в виде нагревателя для термооборудования.

Сплавы, которые получены в вакуумных печах, используются для промышленного оборудования.

Спирали из двух указанных наиболее распространенных марок отличаются от остальных тем, что при изменении температуры не слишком меняется их сопротивление. Она частенько используются для резисторов, а также различных деталей.

Нихромовую спираль можно изготовить дома. Вам понадобится лишь проволока подходящей марки. Расчет нихромовой спирали зависит от удельного сопротивления проволоки, также необходимой мощности.

Рассчитывая мощность следует не упустить тот наибольший ток, при котором температура нихромовой спирали достигнет нужного показателя.

Для расчета силы тока и температуры давно придуманы справочники, но это еще не всё. Обязательно должны быть учтены условия, при которых эксплуатируется нагреватель. Если нагреватель опустить в воду, то теплоотдача увеличится и ток можно увеличить вполовину расчетного. Если нагреватель закрытый, то отвод тепла будет уменьшаться, при этом ток нужно будет уменьшить на величину до 50%.

Немаловажное значение имеет спиральный шаг: витки, расположенные близко друг к другу способствуют большему нагреву, если шаг большой, то остывание происходит быстрее. Все справочные значения приведены для нагревателей горизонтального типа, при изменении угла показания изменятся.

Применяя школьные знания, зная значение мощности и напряжения, находим и силу тока, а затем, применяя известный всем закон Ома, с легкостью находим сопротивление.

Длина спирали зависит от диаметра проволоки и удельного сопротивления, поэтому формула будет следующая: L=(Rπd²)4ρ, где
L – длина;
R – сопротивление;
d – диаметр проволоки;
π – 3,14;
ρ – удельное сопротивление материала (нихром).

Можно просто использовать табличное значение линейного сопротивления, а также поправки по температуре.

Тогда расчет будет другим: L=R/ρ_ld, где ρ_ld – сопротивление проволоки длиной 1 метр и диаметром d.

Для геометрического расчета спирали из нихрома, а именно количества витков, нам понадобится формула N=L/(π(D+d/2)), при этом длина одного витка равна π(D+d/2).

Конечно, фактически никто не занимается навивкой проволоки вручную. Намного проще пойти в магазин и купить нужную спираль со всеми необходимыми характеристиками.

Опубликовано: 2020-04-13 Обновлено: 2021-08-30

Автор: Магазин Electronoff

Паяльные станции Hakko Corporation. Обзор.

Давно ушло в прошлое время, когда паяльник грели на газовой горелке и с помощью специальной смеси спаивали тонкие проводки, металлические части и многое другое. Люди, которые занимаются ремонтом электроники, чинят различные золотые и металлические изделия, да и просто любители предпочитают приобретать паяльные станции. Как показывает практика, паяльная станция очень нужная вещь в домашнем хозяйстве. Всегда можно найти ей применение. Потому что, в наш “технический” век обязательно нужно что-то припаять. Главное, знать элементарные законы физики и уметь пользоваться этим незамысловатым устройством.

Все мы знаем, что метод пайки был известен еще нашим далеким предкам. Известно, что еще в древнем Египте, примерно 5 тысяч лет назад. Египтяне соединяли золотые частички и кусочки в одно украшение. Позже, уже римляне применяли этот процесс, чтобы облагородить свои жилища, изготавливали таким образом золотые и серебряные украшения. Самым гениальным, наверное, можно считать, то что древние римляне спаивали трубы для воды и с помощью этих труб сделали водопровод. Позже, с помощью процесса спайки они стали изготавливать огромные предметы, например, ванны.

В 20-м веке очень активно использовали газовый и медный паяльники. Причем медный паяльник ничем не отличался от газового. Его помещали в разогретую печь и нагревали, только после этого приступали к пайке. Только в 1921 году был создан электрический паяльник. Создали его в Германии и появление этого инструмента совершило прорыв в области паяльной техники. Этот инструмент можно с легкость считать родоначальником всего паяльного оборудования, которое, на данный момент, представлено на прилавках специализированных технических магазинов.

После электрического паяльника было создано еще много различных вариантов. Какие-то приживались, дорабатывались и существуют до сих пор. А какие-то модели канули в лету и о них благополучно забыли.

С тех пор многое изменилось. Но как бы не шагала вперед цивилизация, пока есть на земле металлы, будет нужен паяльник. Чтобы их соединить, делать их них произведения искусства и бытовые предметы. Осуществлять работу в домашних условиях или в масштабных размерах.

Паяльные станции тоже появились давно. Но с каждым годом они совершенствовались и дорабатывались. Появлялись новые модели, создавались различные виды паяльников с различными насадками. В настоящее время есть возможность работать этим агрегатом довольно легко и просто. Вес и габариты приборов небольшие. Это позволяет их легко переносить и перевозить на дальние расстояния. Сам паяльник весить как шариковая ручка, что позволяет быстро осуществлять процесс пайки.

Итак, что же такое паяльная станция и по какому принципу она работает?

Что такое современная паяльная станция?

Паяльная станция – это специальный вид оборудования, который применяется в радиотехнической промышленности. Предназначен этот инструмент для осуществления процесса пайки.

Состоит этот инструмент из блока и паяльника. Некоторые модели имеют подставку для паяльника и очиститель для паяльных головок.

К выбору паяльной станции нужно подходить осознано и достаточно подготовленным. Важно знать, что из себя представляет данная техника, как работает и какие виды существуют.

Технические характеристики паяльных станций

Технические характеристики абсолютно любой паяльной станции напрямую зависят от паяльников. Всем известно, что при работе паяльника, важную и ключевую роль играет нагреватель. От этого зависит, как будет проходить процесс спаивания металла. Но есть еще и другие детали, на которые стоит обратить внимание. Например, температура, с которой нагревается ручка паяльника. Если ручка нагревается слишком быстро, то долгая работа с таким инструментом невозможна. Или слишком большой вес или габаритные показатели. Это очень неудобно при перевозке аппарата. К тому же, эти детали очень сильно влияют на оператора, который работает за этим инструментом.

Также много зависит от мощности паяльной станции. Мощная паяльная станция обладает бОльшими возможностями по сравнению с другими станциями при проведении паяльных работ с большими и габаритными компонентам с высокой теплоемкостью.

Виды паяльных станций

1. Контактные паяльные станции. Довольно популярен данный вид паяльных станций среди покупателей. Но и у этих агрегатов есть один весомый минус – паяльники чересчур быстро перегреваются. Это приводит к быстрой поломке паяльника. В блоке питания, конечно же, регулируется температура. Обычный температурный режим контактной паяльной станции варьируется от 250-330 градусов;
2. Контактные станции с бессвинцовой пайкой. Появились они достаточно недавно, но несмотря на все разговоры и противоречия, эти станции заняли достойное место среди инструментов подобного рода. Применяется этот вид паяльных станций в ремонтно-монтажных работах плат и на больших электронных предприятиях. Нагреваются они довольно быстро, хорошо держат температуру, встроенный микропроцессор регулирует температурный режим. Данные агрегаты довольно мощные. Мощность нагревательного элемента – 75-160 Вт. Популярны модели от японской компании HAKKO. Они могут успешно работать и с преминением азота, так же есть возможность осуществлять работу и со свинцовыми припоями. А самое главное, они полностью соответствуют мировым стандартам и соответствуют закону о запрете работы со свинцом, который вступил в силу в 2006 году.
3. Термовоздушные паяльные станции. Этот вид паяльных станций самый простой. Именно поэтому его используют в работе очень часто. Работает термовоздушная паяльная станция с помощью воздушного потока, который создается с помощью компрессора. Воздух попадает в нагревательный элемент и через него уже, непосредственно, в зону пайки. С помощью этого можно с легкостью работать с микроэлементами, пропаять даже самые труднодоступные места.
4. Комбинированные термовоздушные паяльные станции. Термовоздушные станции обычно дополняют другими элементами. Например, кроме паяльника в состав паяльной станции входит еще и термофен.
5. Демонтажные паяльные станции. Эти паяльные станции оснащены компрессором. Но работает он не на выдувании воздуха, а на всасывании.
6. Инфракрасные паяльные станции. Данный вид паяльных станций имеет ряд предназначений. Во-первых, их применяют для уменьшения температуры и теплового воздействия, которое попадает на пластмассовые детали во время процесса пайки. Во-вторых, эта паяльная станция позволяет избавиться от огромного количества различных насадок. В-третьих, они предназначены для ремонта BGA-микросхем. Инфракрасные паяльные станции очень популярны, их используют центры, которые занимаются ремонтом компьютеров.

Есть еще одна классификация. Абсолютно все паяльные станции делятся на цифровые и аналоговые. Это зависит от управляющих блоков, т.е. каким образом регулируется температурный режим. У аналоговых паяльных станций этот процесс выглядит следующим образом: температура поднимается до тех пор, пока не нагреется сердечник самого паяльника. После этого питание отключается. Вновь подача питания возобновляется только после остывания паяльника. Аналоговые станции намного дешевле других видов паяльных станций.

Цифровая паяльная станция работает абсолютно другим образом. Температуру регулирует PIT-регулятор. Управляет им специальная программа. Цифровой способ контроля температурного режима намного точнее и практически не дает сбоев.

Паяльные станции от японской компании HAKKO

Японская компания HAKKO уже не один десяток лет на рынке. Она занимается разработкой паяльного оборудования. Первые паяльники появились еще в далеких 50-х годах. Они намного отличались от современных.

Специалисты данной компании постоянно работают над усовершенствованием старых моделей и постоянно разрабатывают что-то новое. Несмотря на хорошее качество, инструменты японской компании HAKKO удивляют своим многообразием и доступностью. Цены довольно низкие.

В 1976 году компания HAKKO разработала керамический нагреватель стержневой формы. Это стало прорывом в области разработок, которые касаются паяльного оборудования. С тех самых пор, эта компания выпускает паяльники только с такими нагревателями. Но зато предлагает большой ассортимент паяльных головок. Они представлены в разных размерах и формах.

На сегодняшний день HAKKO Corparation выпускает:

• паяльные станции, в которых паяльник сделан из керамического нагревателя и имеет ряд сменных головок. Это очень удобно. Такой вид паяльных станций подходит для больших предприятий. Различные насадки позволяют выполнять ряд различных работ не отходя от прибора. Вы с уверенностью можете долгое время пользоваться сменными головками и не переживать, что они придут в негодность;
• паяльные станции, в которых использованы новейшие разработки. Одной из таких разработок можно считать – композитные головки. Они очень быстро приобрели популярность и с каждым днем все активнее применяются в работе с паяльниками. Композитные головки – это прорыв в области бессвинцовой пайки. Чтобы сменить головку не нужно прилагать усилия или иметь специальные инструменты. Сама головка ничем не фиксируется. Перед изъятием испорченной головки или при смене на другую нужно остудить инструмент или надеть термоизолирующую варежку. Новая головка ставится достаточно просто. Потому что нет никаких фиксаторов. Она легко заходит в корпус паяльника и сразу же после этого можно приступать к работе. Эти головки намного лучше передают тепло. К тому же, паяльная станция, которая оснащена композитными головками работает по другому принципу. Больше не нужно регулировать температуру. Регулировка осуществляется самой головкой. в памяти процессора сохранена информация, на головках указан номер. По номеру процессор определяет какой температурный режим нужен для работы и устанавливается автоматически.

Паяльные станции HAKKO 936, HAKKO 936 ESD, HAKKO 928, HAKKO 937 многофункциональны и универсальны в использовании. Все модели выполнены по схожей конструкции. Блоки питания разработаны практически по одному дизайнерскому и техническому решению. Главным преимуществом является то, что разработчики предусмотрели вариант использования различных паяльников. Они подключаются в один разъем. Есть возможность подключить паяльники с различными насадками. Это облегчит процесс работы. Среди этих моделей есть такие, которые позволяют включить сразу два паяльника и работать ими одновременно. Конечно, для личного пользования в домашних условиях этого не нужно. Но для тех кто занимается профессионально ремонтом или для больших предприятий это хорошее решение. Потому что процесс пайки будет происходить намного быстрее.

Кроме того, вместо паяльника можно подключить термощипцы. Это позволяет производить демонтаж различных приборов.

Температурный режим регулируется одинаково во всех моделях.

А вот паяльные станции HAKKO 937 ESD, HAKKO 941 ESD, HAKKO 942 ESD немного отличаются. Эти модели усовершенствованы инженерами-технологами японской компании. Стоит уделить особое внимание температурному режиму, потому что температура у этих паяльных станций регулируется встроенным микропроцессором.

Все проведенные действия откладываются в памяти устройства, изменить их возможно только с помощью ключ-карты. Опять же, это сделано для удобства в работе на больших предприятиях. Задан определенный режим и все работы выполняются строго по составленному режиму. Машина работает без сбоев и оператору, работающему оператору не нужно отвлекаться на посторонние действия. Изменить режим работы может только инженер у которого есть ключ-карта.

Выполнены данные паяльные станции из специального материала, который позволяет электростатическому заряду стекать. Стоит также заметить, что все материалы, которые были использованы в работе, строго соответствуют нормам по охране окружающей среды. Японцы берегут природу, поэтому всю технику делают из переработанных материалов. Паяльная головка заземлена. Это очень важно, чтобы при работе не било током оператора паяльной станции. Примерная температура пайки составляет 280-300 градусов.

Как только температура достигает максимума, блок питания отключается и сам паяльник работает в автономном режиме. Через определенное время он станет остывать и блок питания паяльной станции включится и начнется нагревание. Если что-то не так, то сигнальные лампочки сработают и оператор отреагирует на сигнал.

Строение паяльника и головки

На строение паяльника и головки японские инженеры-конструкторы работали особо тщательно. Основным и самым главным элементом абсолютно любого паяльника считается нагреватель. Компания HAKKO использует паяльники 900S, 907 и 908. Все они имеют одинаковый керамический стержень. Мощность его 50 ВТ. Этой мощности вполне достаточно для нормальной работы паяльника. Сделаны они из керамического стержневого нагревателя, что позволяет регулировать величину подачи припоя.

Паяльные головки съемные и вставляются они непосредственно в сам керамический нагреватель. Ручки паяльников изготавливаются по специальной технологии и выполнены они из теплоизоляционного антистатического материала. Благодаря этому, они очень легкие и с ними очень легко управляться в работе. Рука не устает даже после 8-ми часового рабочего дня. А пайка маленьких микросхем выполняется очень быстро, потому что можно проникнуть в самые труднодоступные места и не повредить пластмассовые детали.

Сменные головки предназначенные для пайки

Сменные головки давно не новшество. Но далеко не каждая компания, которая занимается разработкой и выпуском паяльного оборудования, может похвастаться наличием сменных наконечников предназначенных для майки.

Компания HAKKO применяет из с 1976 года. Практически сразу они полюбились покупателям. Сделаны эти наконечники из меди. Спросите вы почему? Ответ на этот несложный вопрос довольно прост. Медь очень быстро нагревается, не нужно ждать долгое время пока паяльник нагреется и будет готов к работе. Чтобы медь не выгорала под действием больших температур, которые бывают при пайке, его покрывают тонким слоем железа. Главное, чтобы железо было 100%. Это залог хорошей работы паяльника. Тогда наконечник не выгорит и прослужит долгое время своему хозяину.

HAKKO – это первая и на данный момент единственная компания, которая продает паяльники со сменными наконечниками. Композитные головки появились недавно, но стали очень востребованы. Они сделали паяльники другими. со временем их доработали и теперь они соответствуют абсолютно всем требованиям. Теперь монтаж микросхем стал легче и проще.

HAKKO 931 – одна из самых мощных паяльных станций, которые представляет японская компания HAKKO. Мощность паяльника равна 90 Вт, температура при нагревании достигает 450 градусов. Паяльник весит всего 45-50 грамм. Головка очень легко снимается и возвращается на прежнее место. Для этого не нужны никакие инструменты. Керамический стержень не держат никакие болты и шурупы. Он отлично входит в ручку паяльника. Как будет расположена головка тоже не важно. На работу паяльника ее расположение никаким образом не повлияет.

HAKKO 942 – новая модель в линейки продукции японской компании. Этот агрегат отличается от других моделей мощностью. Он самый мощный среди присутствующих паяльных станций, которые представлены на прилавках специализированных магазинов. Но несмотря на большую мощность, вес паяльной станции и самого паяльника нисколько не увеличился. Прибор остался таким же легким.

Эта паяльная станция имеет множество съемных головок и с помощью их можно произвести почти 30 различных операций.

Техника безопасности при пайке

При выполнении работ, связанных с пайком, нужно строго соблюдать технику безопасности. Если этого не делать, то можно серьезно пострадать.

Конечно же, работать с паяльной станцией и паять должен взрослый человек. Обязательно работник должен пройти специальные курсы по обучению и уметь работать не только с металлом, но и с инструментом. Четко знать, что представляет собой прибор и как он работает. Не стоит забывать про средства индивидуальной защиты. Потому что, во время работы выделяются различные вредные газы и пары. Этими веществами не в коем случае нельзя дышать. Как минимум должна быть маска. Если работа происходит без средств индивидуальной защиты, нужно срочно обратиться к начальству и решить этот вопрос.

Работать нужно только качественными инструментами, которые соответствуют всем государственным стандартам. Припои должны быть только из разрешенных металлов. Важно знать, что давно вышел закон, который запрещает работать со свинцом.

Все работы, которые связаны с пайкой должны быть проведены в специально оборудованном помещении. Где хорошо работает вентиляция. Это очень важно. Нужно чтобы все пары и газы вовремя выходили из помещения. В закрытом помещении, где нет вентиляции и окон, работать строго запрещается.

Инструменты должны быть исправны. Ни в коем случае нельзя пользоваться паяльниками с оголенными проводами или неисправными. Это может нанести огромный вред здоровью.

Рабочий стол должен быть правильно оборудован. Должны быть светильники и настольные лампы. Кроме них в помещении должно быть и дополнительное освещение.

Не стоит забывать и о сигнализации и пожарной системе. Это неотъемлемый фактор в работе с паяльным оборудованием.

Японская компания HAKKO лидер по продажам паяльного оборудования на российском рынке. Если вы хотите приобрести паяльную станцию, то заранее изучите все характеристики и предложенные модели. Разберитесь, для каких целей вам нужно паяльное оборудование.

HAKKO применяет самые новые и последние технические решения. со временем эта компания стала знаменита по всему миру и многие производители берут за основу разработки и новшества японской компании.

Но несмотря на это паяльные инструменты HAKKO очень сложно подделать. HAKKO Corporation дает гарантию и обеспечивает сервисное обслуживание всей техники.

О достоинствах и недостатках можно говорить долго. Но правильным решением будет опробовать эту паяльную технику в деле. Тогда все встанет на свои места.

Паяльник Знания Большая Коллекция – SEQURE

Друзья, а вы знаете паяльник ? Знаете ли вы это или не знаете. У вас есть следующая серия вопросов о названии паяльника?
Что такое паяльник?
Какие существуют классификации паяльников?
Для чего можно использовать электрический паяльник/почему я должен покупать паяльник/каковы применения паяльника?
Как выбрать паяльник?
Как пользоваться паяльником/Как эффективнее пользоваться паяльником?
Теперь с этими вопросами мы продолжаем читать эту статью, давайте ответим на эти вопросы один за другим.

ЧТО ТАКОЕ ПАЯЛЬНИК?



Электрический паяльник состоит из жала паяльника, сердечника паяльника, корпуса, ручки, шнура питания и вилки.
Электрический паяльник является важным инструментом для производства электроники и обслуживания электрооборудования. Его основное назначение – пайка электрических компонентов и проводов. Для удобства использования в качестве флюса обычно используется «припой», а припой обычно содержит канифоль (флюс) для флюса.



КАКОВА КЛАССИФИКАЦИЯ ПАЯЛОВ?



В соответствии с механической структурой его можно разделить на электрический паяльник с внутренним нагревом и электрический паяльник с внешним нагревом. По функции его можно разделить на сварочный утюг и оловопоглощающий паяльник. В зависимости от использования электрические утюги можно разделить на мощные паяльники и маломощные паяльники. По объему его можно разделить на паяльник переменного тока и паяльник постоянного тока.

1) Паяльник с внешним нагревом

Он состоит из жала паяльника, сердечника паяльника, корпуса, деревянной ручки, шнура питания, вилки и других частей. Поскольку жало паяльника установлено в железном сердечнике, его называют паяльником с внешним подогревом. Сердечник паяльника является ключевым компонентом электрического паяльника. Он состоит из электрического нагревательного провода, намотанного на полую фарфоровую трубку параллельно. Лист слюды в середине изолирован, а два провода выведены для подключения к источнику питания 110-240 В переменного тока. Существует множество спецификаций электрических паяльников с внешним подогревом, таких как 25 Вт, 35 Вт, 65 Вт, 110 Вт и т. Д. Чем выше мощность, тем выше температура жала паяльника.

2) Паяльник с внутренним нагревом
Состоит из ручки, соединительного стержня, пружинного зажима, стержня паяльника и жала паяльника. Поскольку железный сердечник установлен в головке паяльника, он имеет быстрый нагрев и высокую степень использования тепла. Поэтому его называют электрическим паяльником с внутренним нагревом. Обычно используемые характеристики электрического утюга с внутренним подогревом: 20 Вт и 50 Вт. Из-за высокой тепловой эффективности электрический утюг мощностью 20 Вт с внутренним нагревом эквивалентен электрическому утюгу с внешним нагревом мощностью 40 Вт. Задний конец электропаяльника с внутренним нагревом выполнен полым, который надевается на шатун и фиксируется пружинной скобой. Когда необходимо заменить жало паяльника, сначала необходимо снять пружинный зажим, а передний конец жала необходимо зажать плоскогубцами, а затем медленно вытащить. Помните, что не следует прилагать слишком много усилий, чтобы не повредить шатун.

3) Паяльник с постоянной температурой
Жало электрического паяльника с постоянной температурой оснащено регулятором температуры с магнитом для управления временем включения и осуществления контроля температуры. То есть при электризации электрического паяльника температура паяльника повышается. Когда температура достигает заданной температуры, контакт магнитного сердечника отключается, потому что датчик сильного магнита достигает точки Кюри, а затем прекращается подача питания на электрический паяльник; когда температура ниже, чем у датчика сильного магнита, контакт магнитного сердечника отключается. Во внутренней точке сильный магнит восстановит свой магнетизм и потянет постоянный магнит в переключателе сердечника, чтобы сделать контакт переключателя управления подключенным и продолжать подавать питание на электрический паяльник. Таким образом достигается цель регулирования температуры.

4) Электропаяльник с абсорбцией олова
Электрический паяльник с абсорбцией олова представляет собой разновидность сварочного инструмента, который объединяет оловянный абсорбер поршневого типа и электрический паяльник. Он имеет характеристики удобства, гибкости и широкого диапазона применения. Недостатком этого типа паяльника является то, что за один раз можно удалить только одно припойное соединение.

5) Паяльная станция и мини-паяльник
6) Паяльник переменного тока и паяльник постоянного тока



ЧТО МОЖЕТ ПАЯЛЬНИК?/ ЗАЧЕМ КУПИТЬ ПАЯЛЬНИК? /КАК ПРИМЕНЕНИЕ ПАЯЛА？

1) Кровельные работы
Паяльники отлично подходят для ремонта кровли и для ее гидроизоляции. Вы можете использовать паяльник для сплавления компонентов медных крыш и сплавления оцинкованного металла для оплавления. В тот момент, когда припой остынет, он станет водонепроницаемым, это может быть особенно полезно в сезон дождей, когда крайне необходим ремонт. Из-за ветреного характера ремонта крыши вам будет сложно выбрать ту, которая быстро нагревается.

2) Пайка металлических водосточных желобов
Если в вашем доме есть металлические водосточные желоба, вы можете скрепить их с помощью пайки. Материалы аналогичны тем, которые кровельщики используют для гидроизоляции крыш. Пайка может навсегда сделать желоба герметичными. Абсолютно удобно в дождливые дни!

3) Художественный декор
Например, можно создавать витражи или мозаику. Сначала подготовьте несколько красивых узоров разных цветов и паяльник мощностью более 100 ватт, Затем используйте свое воображение, чтобы соединить отдельные кусочки цветного стекла воедино. Традиционно ремесленники использовали припой на основе свинца в витражах, что вредно для здоровья, но в настоящее время бессвинцовые припои более распространены для изготовления витражей и мозаичных скульптур. Кроме того, паяльник является идеальным инструментом для быстрого ремонта разболтавшегося стекла.
Вы можете создавать лампы разных форм и цветов

4) Ремонт автомобилей
Хотя для соединения автомобилей требуется твердый металл и нужны ацетиленовые горелки и более традиционные методы сварки, но паяльники могут быть полезны для небольших задач, металл припоя мягкий. , может использоваться для сглаживания неровных краев, уплотнения соединений и заполнения неровных полостей при ремонте кузова автомобиля. И его также можно использовать при ремонте велосипедов, ремонте мотоциклов, ремонте музыкальных инструментов
и при ремонте электрооборудования, таких как: телевизор, холодильник, диспенсер для воды, увлажнитель, пылесборник, кондиционер, электрический вентилятор, посудомоечная машина, стиральная машина, сушилка , пылесос, электрический утюг, водонагреватель, осушитель воздуха, фен, бритва, массажер, вентилятор, духовка, микроволновая печь, рисоварка, соевое молоко, электрический чайник, индукционная плита и т. д.

5) Сантехника и линии
Если у вас дома есть паяльник. Это может быть удобно, когда вам нужно отремонтировать медные и другие металлические трубы. Использование бессвинцового припоя для соединения водопроводных труб безопасно. свинец – это вид токсичных материалов, мы должны избегать любого свинца. Для труб, небольшого рабочего пространства и отсутствия розетки поблизости лучшим выбором будет паяльник с аккумуляторной ручкой.
Паяльник также является лучшим способом соединения проводов и нескольких металлических деталей. В нашей домашней жизни паяльник можно использовать и во многих других случаях. С вашим творческим мышлением, просто придумайте больше способов использования паяльника для домашних проектов, все возможно.

6) Печатные платы
Пластиковые печатные платы электроники — одно из наиболее распространенных применений паяльника. Используя паяльник, соедините два провода, чтобы установить электрическую непрерывность, и закрепите проводку на печатной плате. Таким образом, нам нужны инструменты для пайки samrt, которые являются более точными и включают в себя контроллер.

7) Электрики
Электрики часто используют паяльники для сращивания проводов в жилой или коммерческой проводке, иногда используют паяльники для соединения электрических клемм внутри электрических устройств или в панелях управления

8) Вакуумные трубки
Серебряный оловянный припой помещается на предварительно изготовленную трубку вакуумного переключателя, образуя гофрированное кольцо с крышкой, которая создает плотный вакуум на печатной плате, к которой прикреплена трубка. Это важно в электронике, поскольку почти вакуум обеспечивает свободное прохождение электрического тока.

9) Профессиональный ремонтник
Инструменты для пайки можно использовать в условиях прецизионного обслуживания. Например, ремонт электроники, ремонт цифровой техники, ремонт музыкальных инструментов, ремонт часов и т. д.

10) Лаборатория и инженер
Паяльник можно использовать в лаборатории электроники для инженеров.

11) Ювелирные изделия
Ювелирные изделия требуют более высокой точности, поэтому при работе с ювелирными изделиями ювелиры готовят различные виды наконечников для припоя. Припой имеет высокий процент серебра, поэтому также используют точные горелки, сжигающие пропан или бутан. Из-за оксидов, которые образуются, когда вы нагреваете металл, ювелиры обычно используют флюс буры, чтобы уменьшить оксиды металла, которые образуются, когда вы нагреваете металл. Флюс является важным компонентом любой работы по пайке.

12) 3D-принтер, БПЛА FPV, скейтборд и другая радиоуправляемая электроника своими руками



КАК ВЫБРАТЬ ПАЯЛЬНИК?

Существуют различные виды электрических паяльников. Итак, как выбрать и купить электрический паяльник?

Выбор подходящего электрического паяльника значительно повысит эффективность электронной сварки, но, как правило, выбор должен основываться на фактическом состоянии свариваемого объекта. Как правило, следует учитывать тип и мощность электрического паяльника. Кроме того, тип жала паяльника также является одним из важных факторов, влияющих на выбор.

Выберите в зависимости от мощности паяльника

Если мощность используемого паяльника слишком высока, легко выжечь компоненты (как правило, когда температура перехода диодов и триодов превышает 200 ℃), и печатный провод отвалится от подложки; если мощность используемого паяльника слишком мала, припой не может полностью расплавиться, флюс не может испариться, а паяное соединение не является гладким и прочным, поэтому легко произвести ложную пайку. Как правило, мощность 20 Вт подходит для сварки интегральных схем, печатных плат, КМОП-схем, декоративных транзисторов, приемников и записывающих устройств с микросхемами, а также телевизоров для общих экспериментов со схемами. Для ремонта вакуумных ламповых машин, таких как желчные машины и старые инструменты, подходит мощность 35 Вт, а для машин с внешним нагревом — 45 Вт. Для сварки проводки больших трансформаторов и заземляющего кожуха на металлической нижней плите используется тип внутреннего нагрева 50 Вт и тип внешнего нагрева 75 Вт, а в некоторых случаях и более высокая мощность.

В зависимости от типа жала паяльника

Существуют различные формы жала паяльника. Ключевым моментом выбора является то, что он всегда может удерживать определенное количество припоя, быстро и эффективно расплавлять припой на стыке и не производить ложную пайку, перекрытие олова и зависание олова. В месте пайки нет заусенцев, платы и компоненты не повреждены. Если паяное соединение на машине новое и яркое, участок жала паяльника, погружаемый в олово, может быть больше. С плоской или овальной головкой теплопередача происходит быстро, а работа удобна. Слой оксида олова толстый, а головка паяльника относительно острая, ее легко пробить.

Из-за высокой плотности компонентов следует выбрать соответствующий тонкий наконечник из ферросплава, чтобы избежать ожогов и оловянного покрытия. При сборке и разборке блока ИС часто используют жало паяльника специальной формы. Иногда из-за невозможности сварки и во избежание повреждения пластиковых деталей выбирается гибочная головка. Конечно, это также зависит от рабочих привычек и увлечений каждого человека.

Тип I (острый тип), жало паяльника острое и тонкое. Он подходит для точной сварки или узкого сварочного пространства. Он также может исправить оловянный мостик при сварке стружки

Тип B (конический), жало паяльника типа B не имеет направления, и весь передний конец жала паяльника можно приварить. Подходит для обычной сварки, независимо от размера паяного соединения, можно использовать

Тип D (плоский тип), свариваемый с частью сопла. Он подходит для сварки с большим количеством олова, например, с большой площадью сварки, толстой клеммой и большой контактной площадкой

Тип C (подковообразный) сваривается с наклоном переднего конца жала паяльника, что подходит для сварки с более содержание олова. Область применения типа C аналогична типу D, например, большая площадь сварки, толстая клемма и большая площадка 9.0011

Тип K (ножевой), с использованием частичной сварки ножевого типа, может использоваться вертикальная сварка или сварка натяжением. Он относится к многоцелевому паяльному жалу. Подходит для сварки SOJ, PLCC, SOP, QFP, источников питания, заземляющих деталей, корректирующих оловянных перемычек, разъемов и т. д. Тип

H, оловянное покрытие на нижней части жала паяльника. Он подходит для SOP, QFP с большим шагом при сварке протягиванием



КАК ПОЛЬЗОВАТЬСЯ ЭЛЕКТРИЧЕСКИМ ПАЯЛОМ? / КАК БОЛЕЕ ЭФФЕКТИВНО ИСПОЛЬЗОВАТЬ ЭЛЕКТРОПАЯЛЬНИК?

Способ/этапы использования электрического паяльника:

1. Сначала был проведен внешний осмотр электрического утюга. В основном проверьте, не поврежден ли электрический паяльник в целом, сгорела ли линия питания, оголен ли провод и плотно ли затянута вилка

2. Затем измерьте, нормально ли железный сердечник электрического паяльника с редуктором сопротивления мультиметра. Это определяется путем проверки значения сопротивления. Возьмем в качестве примера обычно используемый электрический утюг мощностью 30 Вт, его значение сопротивления составляет около 2К, то есть 2000 Ом. Поверните мультиметр в положение сопротивления, коснитесь вилки двумя щупами и наблюдайте за показаниями счетчика. Бесконечность означает обрыв цепи, ноль означает короткое замыкание, не используйте.

3. Если это новый электрический паяльник, его следует сначала наэлектризовать после того, как не возникнет проблем с измерением. Поскольку новый паяльник для защиты головки утюга будет покрыт маслом, электричество сначала выделяет тепло, чтобы сжечь слой масла. В противном случае качество сварки пострадает. Обязательно держите вентиляцию при электрификации, чтобы запах выветрился как можно быстрее.

4. Затем проверьте состояние головки паяльника. Вообще говоря, головка паяльника должна иметь форму круглого скоса, насколько это возможно. Эффект сварки хороший. Сосредоточьтесь на головке паяльника кругового наклона над сварочным слоем, это слой относительно яркого материала. Если он почернел и потемнел, его можно отполировать напильником, а затем наэлектризовать для выделения тепла, затем нанести флюс, а затем припаять, чтобы снова сформировать слой пайки.

5. При сварке следует очистить медный лист цепи и штыри компонентов. Зажмите пинцетом и поместите штифт вертикально в круглое отверстие. Сначала на головку паяльника наносится немного олова, а затем луженая часть головки паяльника используется для закрытия штифта и медного листа под определенным углом. В то же время другая сторона штифта соприкасается с припоем, и припой плавится за счет тепла, передаваемого от паяльника, с образованием паяного соединения.

6. Обратите внимание на то, что время сварки не должно быть слишком большим, достаточно 3 секунд. Если время слишком велико, медная кожа легко отвалится. После формирования паяного соединения поднимите паяльник, чтобы завершить сварочные работы.



При этом срок службы электроутюга тоже очень важен.
Перед использованием нового паяльника всем нам нравится полировать железную головку мелкой наждачной бумагой, электризовать и нагревать ее, окунать в канифоль, а затем контактировать проволокой припоя с краем железной головки, чтобы слой олова равномерно наносится на железную головку.
Это может облегчить сварку и предотвратить окисление поверхности головки паяльника. Я использую сменный паяльник. Если я не буду уделять внимание обслуживанию железной головки, мне нужно заменить железную головку.

Если старая головка паяльника почернела из-за сильного окисления, поверхностный оксид можно удалить с помощью разрушения стали, чтобы обнажить металлический блеск, а затем снова можно использовать олово.

При использовании источника питания переменного тока уделяйте особое внимание безопасности. Следующие пункты должны быть серьезно сделаны:

1. Для вилки электрического паяльника лучше использовать трехполюсную вилку. Убедитесь, что корпус правильно заземлен.

2. Перед использованием тщательно проверьте вилку и шнур питания на наличие повреждений. И проверьте, не болтается ли головка паяльника.

3. Не следует сильно стучать по электрическому утюгу во время использования. Чтобы предотвратить падение. Если на головке паяльника слишком много припоя, сотрите его тканью. Не бросайте наугад, чтобы не обжечь других.

4. Во время сварки паяльник нельзя оставлять где попало. Если сварка не выполняется, ее следует размещать на раме паяльника. Обратите внимание, что линия питания не должна располагаться на головке паяльника, чтобы предотвратить повреждение изоляционного слоя и несчастные случаи.

5. После использования необходимо вовремя отключить питание и вытащить вилку из розетки. После остывания верните электроутюг в ящик для инструментов.



В заключение, чтобы безопасно и эффективно использовать электрический утюг, мы должны:

1. Перед каждой операцией пайки протрите влажной губкой, чтобы удалить окислы и посторонние вещества с паяльной головки. Не прилагайте чрезмерных усилий, чтобы не разбрызгать остатки, не обжечь людей и не повредить материалы.

2. Головка паяльника должна быть покрыта слоем олова перед использованием.

3. Электропаяльник нельзя долго нагревать на воздухе во избежание перегорания головки паяльника.

4. Когда электрический паяльник не используется или подвешен, необходимо окунуть головку паяльника в олово и поместить ее на подставку для паяльника, чтобы защитить паяльник и персонал.

5. Паяльник с постоянной температурой со снятой паяльной головкой не должен электризоваться, чтобы избежать внутреннего окисления, вызванного непрерывным нагревом, и сократить срок службы паяльника.

6. Если головка паяльника повреждена, деформирована или образовалась протока, ее следует немедленно остановить, чтобы не повредить свариваемый объект.

7. Когда электрический утюг не используется, выключите питание и вытащите вилку из розетки, чтобы не обжечь других.

8. Не прикасайтесь к металлическим частям рядом с паяльной головкой во избежание ожогов

9. Не используйте паяльник рядом с легковоспламеняющимися материалами

10. При повреждении электрического утюга, особенно после повреждения линии электропередач, запрещается

11. Не мочите электрический паяльник, не используйте и не разбирайте электрический паяльник мокрыми руками и не тяните за шнур питания

12. Электрический утюг следует использовать и хранить в места, где детям трудно контактировать или находиться под присмотром взрослых

Меры предосторожности:

Перед использованием нового паяльника головка паяльника должна быть отполирована мелкой наждачной бумагой, наэлектризована и нагрета, смочена в канифоли, а затем краевая поверхность головки паяльника должна соприкоснуться с проволокой припоя, чтобы слой олова можно было равномерно нанести на железную головку. Таким образом, легко сваривать и предотвращать окисление поверхности паяльной головки. Если старая головка паяльника почернела из-за серьезного окисления, поверхностный оксид можно удалить с помощью разрушения стали, чтобы обнажить металлический блеск, а затем снова можно использовать олово.

Наконец, необходимо упомянуть, что необходимыми вспомогательными продуктами, используемыми с электрическим паяльником, являются электрический паяльник, проволока для припоя, паяльная паста, антистатический браслет, дымосос и т. д.
Любите сварку и любите сварщиков, друзья, вы можете обратить на это внимание!
Спасибо, что прочитали.

Найти купон Sequre

Архив паяльника – Блог JBC

Пайка может показаться сложной и трудной, но с небольшой практикой она может стать довольно простой. Ничто не заменит опыта при пайке, но наши советы помогут вам быстро освоить эту технику. Так что читайте дальше!

В этом посте мы познакомим вас с различными советами и советами, которые вам нужно знать о пайке.

❌ Не давите слишком сильно инструментом на печатную плату или припаиваемые детали. Он не будет спаивать соединения быстрее, а только повредит долговечное покрытие и даже испортит самые тонкие наконечники.

✔️

1

0002 Продолжить чтение →

Поставьте лайк и поделитесь:

Эта запись была опубликована в разделе Производительность пайки с метками что нужно и чего нельзя делать, электроника, рекомендации, как паять, пайка jbc, инструменты jbc, пайка, паяльник на 21 июля, 2016 от JBC. заказать скидку MathCad Prime 6 | заказать скидку Autodesk AutoCAD Civil 3D 2014 | при покупке со скидкой Civil 3D 2022 | заказать скидку AutoCAD LT 2019 | купить недорого Microsoft SQL Server 2017 Standard | купить недорого Adobe Creative Suite 6 Design & Web Premium | скачать недорого AutoCAD Architecture 2023 | купить дешево Autodesk Media & Entertainment (ME) Collection 2023 | заказать скидку Adobe FreeHand MX | купить дешево Autodesk AutoCAD Map 3D 2010

Ранние паяльники были очень простыми, а не подходили для пайки электроники . Не было термоконтроля, и каждый раз, когда вы помещали наконечник на косяк, наконечник охлаждался. Сегодняшние станции преодолели эти проблемы . Но если вы хотите паять правильно, не ломая железо, и получать профессиональные результаты, читайте дальше.

Практически на всех станциях есть меню с некоторыми настройками параметров для максимальной производительности оборудования и правильного управления процессом пайки . Какие параметры следует изменить?

Продолжить чтение →

Поставьте лайк и поделитесь:

Эта запись была опубликована в рубриках Производительность пайки, Уход за жалом и помечена как паять, паять, Пайка, паяльник, температура пайки, уход за жалом 26 ноября, 2015 от JBC. заказать скидку MathCad Prime 6 | заказать скидку Autodesk AutoCAD Civil 3D 2014 | при покупке со скидкой Civil 3D 2022 | заказать скидку AutoCAD LT 2019 | купить недорого Microsoft SQL Server 2017 Standard | купить недорого Adobe Creative Suite 6 Design & Web Premium | скачать недорого AutoCAD Architecture 2023 | купить дешево Autodesk Media & Entertainment (ME) Collection 2023 | заказать скидку Adobe FreeHand MX | купить дешево Autodesk AutoCAD Map 3D 2010

Как JBC нагревается так быстро по сравнению с утюгами более старой технологии?

Паяльники JBC — это технология пайки четвертого поколения. Мы используем один провод, расположенный глубоко в наконечнике меди, для «считывания и подачи».

Наши термопара и провод нагревательного элемента представляют собой одно целое и управляются микропроцессором через датчик с частотой 60 Гц, потребляя до 140 Вт по запросу в картридже с очень малой массой.

Вот почему наши тепловые характеристики не имеют себе равных. Эта технология совместима как с сегодняшними, так и с завтрашними потребностями. Наши конкуренты используют технологии, изобретенные более 20 лет назад, с небольшим прогрессом.

Поставьте лайк и поделитесь:

Эта запись была опубликована в разделе Откройте для себя наши инструменты, Производительность пайки и отмечена инструментами jbc, Пайка, паяльник, тепловые характеристики на 3 февраля, 2015 от JBC. заказать скидку MathCad Prime 6 | заказать скидку Autodesk AutoCAD Civil 3D 2014 | при покупке со скидкой Civil 3D 2022 | заказать скидку AutoCAD LT 2019 | купить недорого Microsoft SQL Server 2017 Standard | купить недорого Adobe Creative Suite 6 Design & Web Premium | скачать недорого AutoCAD Architecture 2023 | купить дешево Autodesk Media & Entertainment (ME) Collection 2023 | заказать скидку Adobe FreeHand MX | купить дешево Autodesk AutoCAD Map 3D 2010

JBC имеет 2 инструмента и 4 станции инструментов.
