Технические характеристики светодиодов SMD 3528, 5050, 5630, 5730, параметры и типы

Рассмотрим технические характеристики светодиодов с потребительской точки зрения, не будем рассматривать ненужные параметры, которые особо не влияют не эксплуатацию. Посмотрим только на важные характеристики, ведь в основном нас интересует, какое напряжение на него подать, и что бы он светил ярче и дольше.

Среди множества типов диодов, наибольшую популярность получили SMD 3528, SMD 5050, SMD 5630, SMD 5730. По цифровому обозначению можно видеть, какой размер корпуса используется.  Например, SMD3528 это размеры 3,5 мм на 2,8мм.

Содержание

  • 1. Реальная мощность китайских ЛЕД
  • 2. Таблица характеристик фирменных
  • 3. Сравним размеры и яркость
  • 4. Сравнение энергоэффективности LED диодов
  • 5. Графики характеристик светодиода SMD 5730

Реальная мощность китайских ЛЕД

Размер кристалла у маломощных китайских, на примере SMD5630 SMD5730

90% китайской продукции, например на базаре Aliexpress, изготовлена на маломощных диодах, которые гораздо слабей фирменных. Фирменные, это производства Samsung, LG, Philips и другие. Китайцы этим активно пользуются, указывая параметры, как будто там установлены Самсунги. После покупки оказывается, что яркость и мощность ниже в 3-4 раза, чем обещал продавец.

Чтобы отличить плохой LED от хорошего, ознакомитесь со статьей «Характеристики светодиодов«. Подробно описал, как зависит мощность от размера кристалла, массы и других свойств.

Китайские 5630, 5730
тип №1
Китайские 5630, 5730
тип №2
Китайский 5050
Мощность 0,09W 0,15W 0,1W
Яркость 7 лм 12 лм 8 люмен

Получается, что китайский 5630 (5730) на 0,15W слабее фирменного 5050 на 0,2W. Будьте бдительны при выборе товара.

Таблица характеристик фирменных

Параметр 3528 5050 5630 5730-05 5730-1
Световой поток, Лм 5 15 40 40 100
Мощность 0,06 Вт 0,2 Вт 0,5 Вт 0,5 Вт 1 Вт
Температура до + 65 до + 65 до + 80 до + 80 до + 80
Ток, ампер 0,02 0,06 0,15 0,15 0,300
Напряжение, Вольт 3,3 3,3 3,3 3,4 3,4
Габариты, мм 3,5 x 2,8 5 x 5 5,3 x 3 4,8 x 3 4,8 x 3

В таблице указаны усредненные характеристики светодиодов белого света с самыми популярными параметрами. Лампы теплого белого и холодного белого света обычно имеют меньший световой поток. Так же при одинаковой яркости света, диод белого света дает лучшее освещение, чем другие.

В основном характеристики зависят от производителя с колебанием плюс-минус 15%. Лучшие параметры обеспечивают конечно именитые европейские, японские, китайские бренды. LED диоды неизвестных производителей конечно похуже, но еще у них никто не гарантирует заявленный срок службы. Самый плохой вариант, когда вам по низкой цене предлагают светодиоды промаркированные как фирменные, хотя неизвестно кем они сделаны. Главным образом подделку от бренда можно отличить только при помощи  измерения всех параметров и сравнением с заявленными.

Бюджетные светодиоды неизвестного производителя обычно очень слабые, вместо положенных 0,5W будет всего 0,15W или 0,09W. Так делают китайцы, чтобы дешевку выдать за фирменный. Но это они компенсируют втрое большим количеством диодов. Такие диоды работают максимум 20. 000 часов. Чаще всего встречаются на кукурузах и светодиодной ленте SMD 5630.

Сравним размеры и яркость

Сравнение диодов на светодиодной ленте 5050, 3528, 5630. В большой импровизированной коробке сделаем замеры освещенности каждого диода. Наглядно видно разницу в освещенности и направленность угла освещения.

Сравнение энергоэффективности LED диодов

..

Световой поток Люмен на Ватт:

  • SMD 3528 – 70 Лм/Вт;
  • SMD 5050 – 80 Лм/Вт;
  • SMD 5630 – 80 Лм/Вт;
  • SMD 5730-05 – 80 Лм/Вт;
  • SMD 5730-1 – 100 Лм/Вт;

Развитие светодиодных технологий идет в направлении увеличения количества Люмен на единицу площади. Соответствие светового на единицу мощности с изменением поколения ЛЕД диодов меняется не очень сильно. Если сравнить светодиод SMD 3528 и 5730-1, то почти при одинаковой площади светоизлучающего элемента мощность светового потока увеличилась в 22 раза, а энергопотребление в 15 раз.

Графики характеристик светодиода SMD 5730

Светодиоды: принципы работы, виды, характеристики, области применения | LIGHT-RU.RU

Светодиоды различных цветов

Сегодняшний мир невозможно себе вообразить без электрического освещения. Огромные мегаполисы и самые отдаленные уголки земного шара освещаются всевозможными электрическими источниками искусственного света. Однако, непрерывное развитие технологий приводит к тому, что мастодонт электрического освещения — «лампочка Ильича» — уверенно уступает лидирующие позиции современным высокотехнологичным и высокоэкономичным источникам электрического света, среди которых, безусловно, безоговорочно лидируют светодиоды.

Содержание статьи

Что такое светодиод и история его изобретения

Принцип действия светодиода

Светодиод — это полупроводниковый прибор, излучающий фотоны определенной частоты при пропускании через него электрического тока.

Часто термин «светодиод» заменяется англоязычной аббревиатурой LED от «led emitting diod» — светоизлучающий диод. Русскоязычный аналог данного словосочетания — СИД — используется значительно реже.

Эффект испускания фотонов достигается благодаря наличию в этих приборах электронно-дырочного перехода, рекомбинация электронов и дырок в котором сопровождается переходом электронов с одного энергетического уровня на другой, в результате чего избыток энергии высвобождается в виде свободного фотонного излучения.

Олег Лосев, советский ученый, изобретатель, один из праотцов светодиода

Впервые подобное явление было обнаружено в далеком 1907 году английским исследователем Генри Раундом. Позднее независимо от него советский ученый Олег Лосев в 1923 году также зафиксировал электролюминесценцию в точке контакта карбида кремния и стали под воздействием электрического тока и даже смог запатентовать своё изобретение под названием «Световое реле» в 1927 году. Но, как часто бывает, открытие не было должным образом оценено современниками и до победного шествия светодиодов оставались долгие десятилетия.

Технология создания инфракрасных светодиодов была освоена в США лишь в 1961 году, а первый реально применимый светодиод в видимом диапазоне спектра (красный) был создан в 1962 году Ником Холоньяком.

Позднейшие исследования привели к созданию в 1971 году синего светодиода, а в 1972 году был создан первый жёлтый светодиод и были разработаны способы десятикратного увеличения яркости красных светодиодов.

Тем не менее, несмотря на очевидный прогресс в развитии светодиодной техники, светодиоды оставались чрезмерно дорогими вплоть до конца 60-х годов ХХ века. Их широкое промышленное производство и применение начинается лишь в 70-х годах ХХ века, а производство дешевых синих светодиодов началось лишь после 1990 года, когда японским ученым, получившим позднее за это Нобелевскую премию, удалось критически усовершенствовать технологию их создания.

Виды светодиодов в зависимости от химического состава полупроводников

Поскольку светодиоды являются полупроводниковыми приборами, то и материалы, используемые для их создания, являются традиционными для полупроводниковой техники. Самый распространенный, безусловно, галлий в химических соединениях с другими элементами. Широко применяются также индий, алюминий, кремний.

Использование разнообразных соединений дает возможность получать светодиоды, испускающие свет в диапазоне от инфракрасного до ультрафиолетового. А использование дополнительно нанесенных люминофоров и цветных пластиков еще больше расширяет цветовую палитру получаемого света.

Виды полупроводниковых материалов, используемых в светодиодах для получения излучения различного спектра
Цвет Длина волны, нм Падение напряжения, В Полупроводниковые материалы
Инфракрасный λ > 760 ΔU Арсенид галлия (GaAs)
Алюминия галлия арсенид
(Aluminium gallium arsenide AlGaAs)
Красный 610 1,63 Алюминия-галлия арсенид (AlGaAs)
(Aluminium gallium arsenide AlGaAs)
Галлия арсенид-фосфид (GaAsP)
Алюминия-галлия-индия фосфид (AlGaInP)
Галлия(III) фосфид (GaP)
Оранжевый 590 2,03 Галлия фосфид-арсенид (GaAsP)
Алюминия-галлия-индия фосфид (AlGaInP)
Галлия(III) фосфид (GaP)
Жёлтый 570 2,10 Галлия арсенид-фосфид (GaAsP)
Алюминия-галлия-индия фосфид (AlGaInP)
Галлия(III) фосфид (GaP)
Зеленый 500 1,9 Индия-галлия нитрид (InGaN) / Галлия(III) нитрид (GaN)
Галлия(III) фосфид (GaP)
Алюминия-галлия-индия фосфид (AlGaInP)
Алюминия-галлия фосфид (AlGaP)
Синий 450 2,48 Селенид цинка (ZnSe)
Индия-галлия нитрид (InGaN)
Карбид кремния (SiC) в качестве субстрата
Кремний (Si) в качестве субстрата — (в разработке)
Фиолетовый 400 2,76 Индия-галлия нитрид (InGaN)
Пурпурный Смесь нескольких спектров 2,48 Двойной: синий/красный диод,
синий с красным люминофором,
или белый с пурпурным пластиком
Ультрафиолетовый λ 3,1 Алмаз (235 нм)
Нитрид бора (215 нм)
Нитрид алюминия (AlN) (210 нм)
Нитрид алюминия-галлия (AlGaN)
Нитрид алюминия-галлия-индия (AlGaInN) — (менее 210 нм)
Белый Широкий спектр ΔU ≈ 3,5 Синий/фиолетовый диод с люминофором

Типоразмеры SMD светодиодов

SMD — Surface Mount Device — электронные детали или устройства, монтируемые на поверхность (как правильно, на поверхность платы). Именно такой тип монтажа стал самым распространенным в мире электроники и, соответственно, самыми распространенным являются и SMD светодиоды, т.е. светодиоды, предназначенные для поверхностного монтажа. Иногда их называют чип-светодиодами, но такое название скорее редкость.

Существует несколько самых распространенных размеров SMD светодиодов. Как правило, разные производители придерживаются общепринятых стандартов, хотя, например, световой поток светодиодов одного типоразмера у разных изготовителей может отличаться.

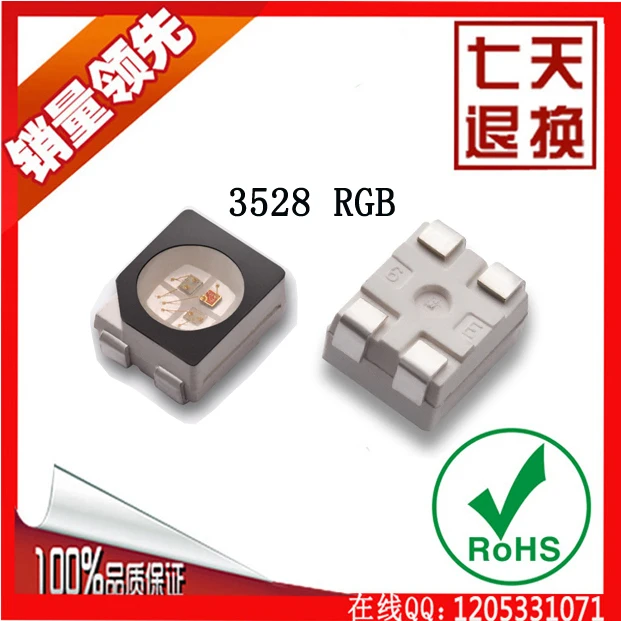

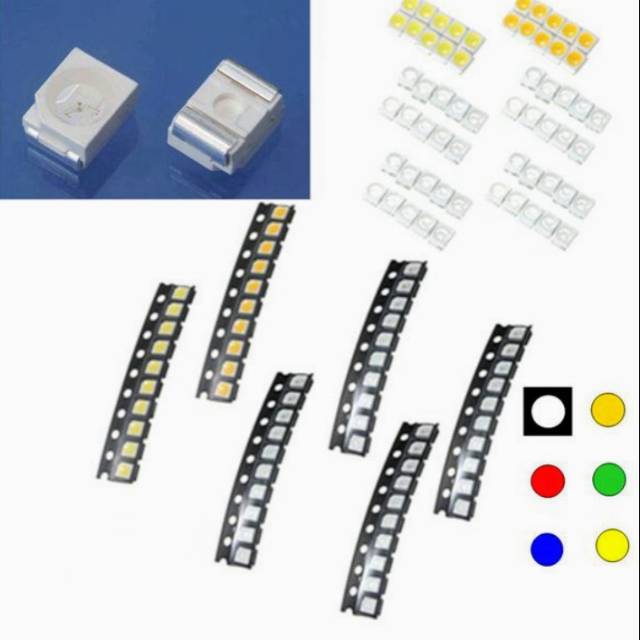

SMD 3528

Светодиод SMD 3528

Светодиоды для поверхностного монтажа типоразмера 3528 являются, пожалуй, одним из наиболее распространенных вариантов. Они имеют прямоугольную форму со сторонами 3,5 и 2,8 миллиметра. Толщина составляет 1,4 мм. Для облегчения монтажа на корпусе светодиода со стороны катода делается срез угла, позволяющий однозначно определить правильное расположение элемента. Светоизлучающая поверхность сформирована в виде круга и, как правило, покрыта люминофором, отличающимся в зависимости от целей использования светодиода.

Существенной особенностью данных светодиодных элементов является сильная зависимость их яркости от температуры. Так, при нагревании светодиода до 80 °C его яркость может упасть на 25% и более.

SMD 5050

Светодиод SMD 5050

Светодиоды SMD 5050 обладают квадратным корпусом размером 5,0 на 5,0 мм, внутри которого расположены три кристалла по своим характеристикам идентичных тем, которые устанавливаются в SMD 3528. Фактически SMD 5050 можно считать более совершенной версией светодиодов 3528. Возможность установки трёх кристаллов в один корпус позволяет создавать более мощные и яркие светодиоды, а наличие возможности независимого управления каждым кристаллом позволяет создавать многоцветные RGB светодиоды, способные излучать практически весь видимый человеческим глазом световой спектр.

SMD 5630

Светодиод SMD 5630

Появление нового типа светодиодов с габаритами корпуса 5,6 на 3,0 мм засвидетельствовало не только внешние изменения привычных размеров SMD, но и ознаменовало внесение в их конструкцию заметных улучшений, влияющих на существенные показатели их работы. Применение новых материалов и инженерных решений позволило увеличить мощность и светоотдачу светодиодов 5630 по сравнению с их более ранними собратьями.

Несмотря на наличие в SMD 5630 четырёх выводов используется всего два из них. Второй является отрицательным катодом, а четвертый положительным анодом. При этом ключ катода расположен возле первого вывода. Размещение чипов SMD 5630 на металлической подложке является хорошим тоном, так как способствует значительному улучшению отвода тепла из рабочей зоны и, соответственно, продлению срока службы высокотехнологичного устройства.

На следующем рисунке наглядно представлена разница между направлением светового потока и углами обзора у светодиодов 3528, 5050 и 5630. Невооруженным глазом заметен рост данных показателей с увеличением форм-фактора чип-светодиода.

Сравнительная характеристика направления и угла излучения светодиодов 3528, 5050 и 5630

SMD 5730

Светодиод SMD 5730

Братья-близнецы светодиодов 5630 — светодиоды SMD 5730 — появились на рынке практически одновременно со своими младшими соплеменниками и во многом являются их аналогами. Среди конструктивных отличий необходимо отметить, что светоизлучающие диоды 5,7 на 3,0 мм имею лишь два контакта, в отличие от светодиодов 5630. При этом они несколько выше (приблизительно на 0,5 мм). Также светодиоды 5730 подразделяются по потребляемой мощности на два класса: 0,5 Вт и 1 Вт, и часто обозначаются соответственно SMD 5730-05 и SMD 5730-1. Устройства обоих этих классов являются высокоэффективными светоизлучающими устройствами с низким тепловым сопротивлением кристалл/подложка около 4 °C, что значительно повышает энергоэффективность и долговечность оборудования на их базе.

Сравнительные характеристики чип-светодиодов SMD5730-05 и SMD5730-1
Параметр SMD Максимально допустимое значение Единица измерения
SMD5730-05 SMD5730-1
Прямой ток 180 350 mA
Импульсный прямой ток 400 800 mA
Рассеиваемая мощность 0. 5 1.1 W
Температура перехода 130 130 °C
Рабочая температура – 40 / + 65 – 40 / + 65 °C
Температура хранения – 55 / + 100 – 55 / + 100 °C
Температура пайки 300°C в течении 2 сек. 300°C в течении 2 сек.

Как видно из приведенных данных, светодиоды 5730-1, имея вдвое большую рассеиваемую мощность, функционируют и при больших токах. Таким образом, при выборе между светодиодами 5730-05 и 5730-1 необходимо учитывать как условия отвода тепла в готовом изделии, так и электротехнические параметры работы светоизлучающего диода.

Сравнительная характеристика светодиодов различных типоразмеров
Параметр 3528 5050 5630 5730 (0,5 Вт) 5730 (1 Вт)
Световая отдача (Лм/Вт) 5 15 40 40 100
Мощность, Вт 0,06 0,2 0,5 0,5 1,0
Температура, °C +65 +65 +80 +80 +80
Ток, А 0,02 0,06 0,15 0,15 0,30
Напряжение, В 3,3 3,3 3,3 3,4 3,4
Размеры, мм 3,5 х 2,8 5,0 х 5,0 5,6 х 3,0 5,7 х 3,0 5,7 х 3,0

SMD 3014

Светодиод SMD 3014

Сравнительно недавно появившиеся светоизлучающие диоды форм-фактора 3,0 на 1,4 мм не только имеют существенно меньшие внешние размеры, чем более ранние SMD, но и обладают значительно более высокой энергетической эффективностью.

Данные светодиоды работают при максимальном токе 30 мА, что позволяет отнести их к слаботочным устройствам. Также при их монтаже необходимо учитывать, что контакты анода и катода не только выведены на боковые поверхности, но и уходят под нижнюю часть изделия. Целью данного изменения было увеличение теплоотвода от меньшего по размеру, но более мощного потребителя.

SMD 2835

Светодиод SMD 2835

Светодиоды SMD 2835 вобрали в себя, пожалуй, самые лучшие черты других LED SMD. Несмотря на то, что размеры светодиодов 2835 совпадают с размерами светодиодов 3528 (3,5 х 2,8 мм), SMD2835 имеют иную конструкцию светоизлучающей поверхности, выполненной в форме прямоугольника, что снижает неэффективные потери энергии и повышает оптические показатели, в частности, угол обзора.

Конструктивные особенности светодиодов 2835 (использование контактов анода и катода в качестве теплоотводящей подложки) сближает эти устройства с SMD3014, в которых реализован такой же принцип. По электротехническим же характеристикам наиболее близкими к SMD2835 являются SMD5730-05

Энергетическая эффективность различных светодиодов

Развитие LED технологий направлено в первую очередь на увеличение их энергоэффективности. Средние показатели световой отдачи для различных типов чип-светодиодов составляют следующие значения:

  • SMD 3528 — 70 лм/Вт
  • SMD 5050 — 80 лм/Вт
  • SMD 5630 — 80 лм/Вт
  • SMD 5730-05 — 80 лм/Вт
  • SMD 5730-1 — 100 лм/Вт

Из приведенных данных видно, что со сменой поколений светодиодов кардинального роста световой отдачи не произошло. В тоже время, если сравнить светодиоды SMD3528 и светодиоды SMD5730-1, то можно обнаружить, что световой поток вырос почти в 22 раза, в то время как потребление энергии возросло всего в 15 раз.

Подключение светодиодов в электрическую цепь

Обозначение светодиода на электрической схеме

Штатное функционирование светоизлучающих диодов возможно только при подаче на анод положительного потенциала, а на катод — отрицательного, т.е. при прохождении через него тока только в прямом направлении.

Поскольку p-n переход имеет резко возрастающую вольт-амперную характеристику, светодиод должен подключаться к источнику тока. При подключении светодиода к источнику напряжения должна предусматриваться установка ограничивающих ток элементов (например, резисторов). Роль таких элементов может выполнять сама электрическая цепь. Модели светодиодов некоторых производителей поставляются с уже встроенными токолимитирующими элементами. В таких случаях в техническом описании к светодиодам указываются максимальные и минимальные допустимые значения подаваемого на светоизлучающий диод напряжения.

Вольт-амперная характеристика p-n перехода в светодиодах

Выход из строя светодиода может быть связан с подачей на его контакты напряжения, превышающего заявленные производителем пределы. В этом случае на светодиоде выделяется количество тепла, которое не может быть отведено теплоотводящими элементами, что приводит к перегреву SMD светодиода и его необратимому выходу из строя.

Токолимитирующая цепь для маломощных светодиодов (простейший вариант) может представлять собой элементарный резистор, включенный последовательно со светодиодом. В более сложных случаях, когда существует необходимость защиты мощных светодиодов, применяются схемы с широтно-импульсной модуляцией. Такой вариант позволяет решить сразу две задачи: во-первых, поддерживает среднее значение тока, идущего через светодиод на безопасном уровне и, во-вторых, позволяет диммировать светодиод, т.е. регулировать яркость его свечения.

Необходимо помнить, что при использовании источников питания с низким внутренним сопротивлением, не допускается подача на светодиод напряжения обратной полярности, т. к. у большинства светодиодов обратное пробивное напряжение составляет всего несколько вольт. В том случае, если светодиод используется в схеме, где есть вероятность появления обратного напряжения, светодиод следует защищать путём установки параллельно с ним обычного диода в обратной полярности.

Варианты защиты светодиодов от обратного напряжение (на примере подключения к сети переменного тока 220В)
Защита светодиодов от обратного напряжения диодом Встречно-параллельное подключение светодиода и диода Встречно-параллельное подключение двух светодиодов

Преимущества светодиодов по сравнению с другими источниками света

Являясь качественно новыми источниками электромагнитного излучения, светодиоды обладают рядом существенных преимуществ перед своими предшественниками, что способствует их широкому перманентному внедрению в различных областях народно-хозяйственного комплекса.

Среди преимуществ светодиодов необходимо выделить следующие их качества и характеристики:

  • Отсутствие в LED светодиодах чувствительных к механическим воздействиям конструктивных элементов (таких, например, как нить накаливания) определяет их повышенную вибро- и механическую стойкость к неблагоприятным воздействиям во время изготовления, транспортировки, монтажа и эксплуатации.
  • Крайне эффективное преобразование светодиодами электрической энергии в световую определяет крайне высокий коэффициент их световой отдачи. Натриевые газоразрядные и металлогалогенные лампы, бывшие многие десятилетия бесспорными лидерами на рынке по показателю световой отдачи, в настоящее время утратили свои лидирующие позиции из-за появления не менее эффективных светоизлучающих диодов. Так, если показатель световой отдачи у натриевых газоразрядных ламп составляет около 150 лм на Вт потребляемой мощности, то у самых современных светодиодов он достиг 146 лм/Вт и продолжает повышаться вместе с развитием технологий и применением новых конструкторских решений.
  • Срок эксплуатации светодиодов составляет от 30 тыс. до 100 тыс. часов, что значительно превышает показатели источников света, изготовленных по другим технологиями. Недостатком светоизлучающих диодов является то, что при длительной эксплуатации и/или неэффективном отводе тепла их кристаллы подвержены так называемой деградации, приводящей к плавному снижению яркости излучения.
  • Существенным плюсом светодиодов является независимость длительности их службы от количества итераций включения-выключения. Этим они выгодно отличаются от других светоизлучающих устройств (например, газоразрядных ламп и ламп накаливания), чувствительных к количеству циклов включения-выключения.
  • Излучению светодиодов имманентно присуща спектральная чистота, в то время как в других устройствах она достигается за счет использование различных светофильтров. Спектрографический анализ излучения красного светодиода
  • Экологическая безопасность LED обусловлена тем, что в их производстве не используются опасные элементы и соединения (ртуть, фосфор, галогениды металлов). Также в спектре их излучения отсутствует ультрафиолет, что приводит к отсутствию необходимости создания защиты от него.
  • Светодиоды безопасны в эксплуатации, т.к. обычно они питаются относительно низкими напряжениями и, благодаря высокой светоотдаче, редко нагреваются выше 50-60 °C
  • Немаловажным фактором, способствующим широкому применению светодиодов, является отсутствие инерционности их включения: максимальная яркость излучения достигается сразу после включения, в то время как у энергосберегающих люминесцентных ламп время включения колеблется от 1 секунды до 1 минуты, а выход на стопроцентную яркость происходит в течение 3-10 минут после начала работы (в зависимости от температуры окружающей среды и особенностей лампы).
  • Практически нулевая чувствительность светодиодов к низким и ультранизким температурам позволяет использовать их вне помещений в странах с суровым климатом. В тоже время, как уже отмечалось, светодиоды (как и любые другие полупроводниковые приборы) чувствительны к высоким температурам. В связи с этим при монтаже LED устройств всегда необходимо уделять особое внимание наличию достаточного уровня отвода тепла.
  • Широкое варьирование угла излучения у различных видов светодиодов (от 15° до 180°) позволяет решать различные конструкторские и технологические задачи при создании устройств с их использованием.
  • Наличие широкого спектра белых светодиодов (белый теплый, белый дневной, белый холодный) дает возможность использовать различные их типы для решения различных задач в зависимости от конкретной ситуации и необходимости получения того или иного эффекта от освещения.
  • Относительно низкая стоимость светодиодов (особенно индикаторных).
  • Высокие показатели коэффициента цветопередачи CRI.

Применение светодиодов

Благодаря широкому спектру преимуществ, светодиодные источники излучения нашли применения в разнообразных областях. Основными направлениями использования LED являются:

  • Исторически первой областью применения светодиодов было приборостроение. Именно здесь светодиоды стали массово применяться в качестве устройств индикации. Индикаторами могут быть как одиночные LED (например, индикатор включения в сеть), так и собранные в различные табло (цифровые, цифро-буквенные).
  • В последние десятилетия стали широко использоваться так называемые светодиодные кластеры. По сути это массив светодиодов, находящихся под общим цифровым (как правило) управлением. Обывателю такие кластеры знакомы в виде бегущих строк, больших экранов, размещаемых на улицах городов.
  • Также светодиоды обеспечивают подсветку жидкокристаллических экранов мобильных устройств, телевизоров и мониторов персональных компьютеров и ноутбуков.
  • Мощные и сверхмощные светодиоды нашли своё применение в фонарях уличного освещения, а также в современных светофорах. Применение LED излучателей в светофорах крупных городов не только способствует оптимизации потребления электроэнергии, но и за счет высокой светоотдачи и цветопередачи способствует снижению аварийности на дорогах.
  • Повышению безопасности на дорогах способствует и внедрение принципиально новых элементов дорожной обстановки: дорожных знаков на основе светодиодов. Такие знаки прекрасно видны в любое время суток и практически в любую погоду.
  • В последние годы светодиоды получили широкое распространение в качестве основных источников промышленного и бытового освещения. Светильники на основе LED, а также светодиодные ленты уверенно вытесняют с рынка другие виды источников света. В первую очередь это происходит за счет лавинообразного снижения цен на светодиоды в последнее время, а также благодаря появлению множества локальных производителей достаточно качественной светодиодной продукции.
  • Использование LED технологий в растениеводстве позволяет создавать узкоспециализированные источники освещения (фитолампы) с особым спектром излучения, обеспечивающим максимальную эффективность процесса фотосинтеза в листьях сельскохозяйственных растений. Применение подобных приборов особенно перспективно на территориях с северным климатом.
  • Стремительное развитие информационных технологий также обуславливает значительный спрос на светодиодную продукцию. Использование LED в качестве легкодоступных источников модулированного электромагнитного излучения широко распространено при создании систем передачи информации по оптическим волокнам.
  • Заняли свою нишу светодиоды и в сфере дизайна в виде цветных светодиодных лент, гибких шнуров дюралайт, светодиодных гирлянд. С их помощью оформляются как интерьеры жилых помещений, так и архитектурные и арт-объекты, а также концертные и выставочные залы, бары, дискотеки, ночные клубы.
  • Дешевизна и чарующая привлекательность LED привела к их повсеместному использованию в игрушках, детских играх, различных USB-устройствах.
  • Менее известно, но от того не менее широко распространено использование светодиодов в оптронах, позволяющих создавать разнообразные детекторы наличия, дискретные спидометры, детекторы начала и конца, а также устройства передачи сигнала без передачи электрического напряжения. Устройство и обозначение оптрона (оптопары)

LIGHT-ru.RU — С НАМИ СВЕТЛЕЕ!

Светодиоды смд характеристики


Виды, характеристики, маркировка SMD-светодиодов

Освещение – важное условия для работы и комфорта человека. Долгое время применялись в качестве источников света лампы накаливания, потом люминесцентные лампы, для мощных прожекторов и фонарей использовали галогеновые лампы, ДРЛ и ДНаТ.

В XXI веке произошла смена поколений осветительных приборов, и рынок более чем на половину занимают светодиодные светильники, их часто называют на зарубежный манер LED-светильниками или лампами. В зависимости от конструкции и мощности они представляют собой либо светодиодные COB-матрицы, либо сборки из отдельных светодиодов.

Разновидности светодиодов

Первые LED-светильники и лампы строились на базе 5-мм выводных светодиодов. Они не отличались высокой энергоэффективностью, ценой и надежностью, но это была первая ступень в развитии нового источника света. Долгое время такие светодиоды применялись в качестве индикаторов бытовой и промышленной технике и в качестве излучателей для носимых фонариков.

Позже их заменили светодиоды выполненные в безвыводных корпусах, так называемые SMD (surface mounted device, рус. приборы для поверхностного монтажа).

Если 5 мм светодиоды монтировались в плату через отверстия, то SMD запаиваются прямо на поверхность платы, что ускоряет их сборку и снижает стоимость светильника. У них вместо ножек расположены контактные металлические площадки, от 2 и более штук, в зависимости от количества цветов и кристаллов в одном корпусе.

В общем случае выделяют три типа светодиодов:

1. Выводные (3, 5, 10 мм – диаметр колбы и прочие).

2. SMD (их разнообразие мы рассмотрим в этой статье).

3. COB светодиоды – это матрицы из кристаллов расположенных на плате под единым слоем люминофора. Расшифровывается, как Chip-On-Board, рус. чипы на плате. Их внешний вид на рисунке выше.

СМД светодиоды используют в лампах с различными цоколями, прожекторах, светодиодных лентах, настольных LED-лампах и прочих осветительных приборах.

Характеристики SMD светодиодов

Изначально наибольшую популярность получили модели светодиодов 3528 и 5050, сейчас они встречаются в основном на светодиодных лентах, в светильниках их практически не применяют, отдавая предпочтение 5630 светодиодам и другим современным моделям.

SMD-светодиоды в своей маркировке содержат свои габаритные размеры – длину и ширину, при этом в оригинальных светодиодах в каждом из видов корпусов, независимо от того 3528 это или 5730 устанавливается свой тип светодиодного кристалла с особыми характеристиками.

К сожалению, китайские производители под видом современных 5730 не брезгуют продажей кристаллов 3528 в новом корпусе. В обзоре напряжение питания я указывать не буду, т.к. для всех белых светодиодов оно обычно лежит в пределах 2.8 – 3.4В.

SMD3528 технические характеристики

Светодиоды 3528 представляют собой что-то вроде аналога стандартного 5-мм светодиода, но в SMD корпусе. Имеют характеристики:

  • ток – 20 мА;

  • мощность – 0. 06 Вт;

  • световой поток – 5-7 лм;

  • габариты – 3.5х2.8х1.4 мм;

  • температура до 80 °C;

  • на лицевой части корпуса есть срез – с этой стороны катод (минус).

В светодиодных лентах устанавливаются в количестве 30, 60, 120 шт/м, используются в основном для подсветки, реже для освещения, т.к. довольно слабые. Лента 120 шт/м из 3528 потребляет 9.6 Вт/м.

SMD5050 технические характеристики

Светодиод 5050 содержит в своем корпусе три таких же кристаллах, как и в 3528, значит он в три раза мощнее.

Конструктивное исполнение весьма интересно: на его «пузе» вы увидите 6 выводов, это и есть аноды и катоды по одной паре с каждого кристалла.

  • ток – 3х0.02 А = 0.06 А общий ток при параллельном соединении кристаллов;

  • мощность – 3х0.06 Вт суммарная до 0.02 Вт;

  • световой поток – до 20 Лм

  • габариты – 5х5х1.6 мм;

  • рекомендуемая температура до 60 °C;

  • катоды со стороны среза на углу корпуса.

На ленте обычно устанавливают 30 и 60 диодов на метр. Лента с 60 светодиодами типа 5050 потребляет 14.4 Вт/м, может успешно использоваться для освещения. Часто встречается в RGB и в RGBW исполнениях.

SMD 5630 технические характеристики

Светодиоды 5630 современнее и технологичнее, используются в прожекторах, светильниках, устанавливаются на светодиодных лентах. На корпусе 4 вывода.

Распиновку вы видите на рисунке выше, катод со стороны срезанного угла.

Характеристики:

  • Ток – 0.15-0.2 А;

  • Мощность – 0.5 Вт;

  • Максимальная температура кристалла – 130 °C;

  • Световой поток 40 Лм.

  • Габариты 5.6х3х0.75 мм

В лентах чаще всего поставляется 60 шт/м, а также металлических линейках с количеством диодов 72шт, питанием 12В. Такая лента потребляет до 18 Вт/м, можно использовать для основного освещения комнаты, или декоративной подсветки, например в нишах подвесного потолка. Бывают в RGB исполнении.

SMD 5730 – технические характеристики

Очень похожи на предыдущие, выпускаются в версиях 5730-05 и 5730-1, на 0.5 и 1 Вт соответственно. Обладают немного большим световым потоком. В отличие от 5630 у 5730 два вывода, а длина их немного больше.

Характеристики:

  • ток – 0.15/0.3 А;

  • мощность – 0.5/1 Вт;

  • световой поток – 55/110 Лм;

  • габариты с учетом длины выводов – 5.7х3х0.75 мм.

Вы могли заметить, что у этого и предыдущего светодиода кроме выводов для подключения, на нижней части есть металлическая площадка, она нужна для отвода тепла. Такое конструктивное решение позволило успешно использовать чипы высокой мощности. Кстати это также поможет определить цоколевку светодиода, теплоотвод на них смещен к АНОДУ.

SMD 2835 – технические характеристики

Это не опечатка, маркировку 2835 часто путают с 3528, но это совершенно разные поколения светодиодов. LED 2835 современнее и ярче. Первое отличие, которое бросается в глаза – это площадь покрытая люминофором у 3528 круглая, а у 2835 ближе к прямоугольнику. Световой поток у первых до 40 Лм/Вт, а у 2835 больше 110 Лм/Вт, что в 2-3 раза ярче, при той же потребляемой мощности.

Увеличение мощности вызвало необходимость улучшить теплоотдачу, поэтому корпус 2835 сделали тоньше, а контактные площадки больше. Промышленностью выпускаются на 0.2, 0.5 и 1Вт. Однако не стоит забывать, что чем больше мощность, тем больше выделяется тепла и при таких маленьких размерах это очень важно.

Характеристики:

  • Ток – 0.06 А;

  • Мощность – 0.2 Вт;

  • Световой поток – 25 Лм;

  • Рабочая температура – 65 °C;

  • Габариты – 2.8х3.5х0.95 мм.

На светодиодных лентах монтируются также в количестве 30, 60, 120 штук на метр. Например, лента с плотностью светодиодов 60 шт/м потребляет мощность 4.8 Вт/м, благодаря своим характеристикам гораздо более эффективны в плане энергосбережения и освещения, чем 3528, можно использовать в качестве источника света и декоративной подсветки.

Сводная таблица характеристик SMD 3014, 7020, 3020

Светодиоды которые реже встречаются я решил рассмотреть все вместе в сводной таблице.

  3014 3020 7020
Ток, А 0.03 0.02 0.15
Мощность, Вт 0.1-0.12 0.06 0.5
Световой поток, Лм 6-11 8-10 45-60
Рабочая температура, °C До 65 До 85 До 85
Габариты, мм 3х1.4х0.8 3х2х1.3 7х2.1х0.7

Светодиоды 3014 очень компактны, лучше подходят для декоративной подсветки, их внешний вид изображен ниже.

На ленте они выглядят следующим образом. Ленты продаются в стандартных размерностях 30-120 шт//м, встречаются и 240 шт/м, но реже.

Светодиоды 7020 очень яркие, длинные и узкие, что позволяет их плотно смонтировать на плате, встречаются в лентах, на металлических полосках и в прожекторах.

Такие металлические полосы со светодиодами 7020 обеспечивают хороший теплоотвод, что значительно улучшает рабочие условия и увеличивает срок службы.

Лично я скептически отношусь к классическим гибким лентам с 7020-ми из-за высокой мощности светодиодов, однако в продаже имеются такие 60 шт/м.

Заключение

К сожалению, качество большей части led-продукции оставляет желать лучшего. Производители либо пренебрегают схемами включения диодов, либо источниками питания, либо вообще закупают низкосортные подделки для своих приборов. Поэтому я и не стал указывать такой параметр, как индекс цветопередачи. Он сильно зависит от качества люминофора.

Тем более в сети встречается информация о том, что и систему определения CRI индекса цветопередачи научились обманывать, люминофор состоит из таких компонентов, которые формируют световой поток с пиками в спектре на нужных длинах волн для успешного прохождения теста.

Получается, что при высоком индексе реальное различие цветов глазом страдает. Срок службы указывать бессмысленно, у светодиодов он обычно от 30 до 50 тысяч часов, однако сильно зависит от источника питания (вернее качества питания), теплового режима и режима эксплуатации в целом.

Также я не указывал и угол свечения, так как на всех SMD светодиодах он лежит в пределах 105-135°, а самый распространенный – 120°.

В результате напрашивается вывод о том, что такой популярный товар как светодиод на деле оказывает сложно найти надлежащего качества. Если вы хотите получить достойный свет лучше обратить внимание на продукцию проверенных производителей, например OSRAM, Philips, CREE.

Алексей Бартош

electrik.info

Сравнение характеристик SMD светодиодов 3528 5050 5630 5730 3014 2835

Разнообразие SMD светодиодов расширяется с каждым днем. SMD светодиоды 3528, 2835, 5050, 3014, 5630 и 5730 – лишь основные типоразмеры, которые уже обрели всемирную популярность. Параллельно с ними под знаком «Made in China» штампуют планарные светодиоды самых разных размеров с непредсказуемыми параметрами.

Если проверенные временем характеристики светодиодов SMD 3528 и SMD 5050, в большинстве своем, соответствуют заявленным параметрам, то к светоизлучающим диодам нового форм-фактора много вопросов. Китайцы лихо научились подделывать всё-то, что востребовано на потребительском рынке, включая LED-продукцию. Учитывая, что светодиодные лампы и ленты именитых европейских компаний тоже собираются в Китае, какое качество в них заложено?

Чтобы внести ясность и увидеть отличия среди наиболее применяемых ныне светодиодных чипов для поверхностного монтажа, предлагаем сравнить их электрические, оптические и конструкционные параметры. Но сначала несколько фраз о сфере их применения.

Область применения

SMD LED используют везде, где нужно что-то осветить, подсветить или попросту украсить. Они стали базовым элементом в лампочках общего освещения, в индикаторных панелях и ЖК-телевизорах, в системах аварийного освещения. Самым популярным товаром, собранным на SMD светодиодах по-прежнему остаётся светодиодная лента, а также её модификации в виде линеек и модулей.

В новой вариации многоцветные ленты конструируют на группах, которые состоят из четырёх мощных светодиодов разного цвета «R+G+B+W». В сумме их светоотдача намного больше, чем у привычных светодиодов SMD 5050, а наличие независимого white LED расширяет световые оттенки.

Краткие технические характеристики

Теперь рассмотрим каждый наиболее популярный типоразмер в индивидуальном порядке. С помощью цифр мы постараемся дать объективную оценку каждому виду, раскрыть сильные и слабые стороны.

Компания-изготовитель имеет право изменять опто-электрические показатели SMD светодиодов, указывая об этом в паспортных данных. Например, SMD 5730 от Samsung и Sanan будут немного отличаться световым потоком.

SMD 3528

Планарные светоизлучающие диоды этого типа можно смело назвать первопроходцами, благодаря им технология поверхностного монтажа достигла нынешних высот и продолжает прогрессировать. LED SMD 3528 имеет прямоугольную форму с соотношением сторон 3,5 на 2,8 мм и высотой 1,4 мм. С каждой из противоположных сторон меньшей длины видно по два контакта. На корпусе со стороны катода виден срез (ключ). Рабочая поверхность имеет круглую форму, покрытую люминофором.

Падение напряжения при номинальном токе 20 мА зависит от цвета излучения. Для белых LED оно может быть в пределе 2,8-3,4В, а световой поток 7,0-7,5 лм. Яркость SMD 3528 сильно зависит от температуры и при 80°C она снижается на 25%.

SMD 5050

Этот тип светодиода можно назвать усовершенствованной версией SMD 3528. Конструкция SMD 5050 позволила реализовать многоцветные светодиоды на базе синего, красного и зелёного кристаллов с возможностью раздельного управления каждым цветом. Внутри корпуса 5,0 на 5,0 мм расположено три кристалла с техническими параметрами идентичными SMD 3528.

Соответственно производитель не рекомендует превышать значение рабочего тока более чем 60 мА. При этом прямое напряжение составит 3,3В, а световой поток 18 лм. Суммарное энергопотребление одного SMD 5050 равняется 200 мВт в диапазоне рабочих температур -40/+65°C.

SMD 5630

Со светодиодами SMD 5630 осветительные приборы шагнули на новую ступень развития. В корпусе размером 5,6 на 3,0 мм ученые сделали не только новый форм-фактор, но ещё и полупроводниковый прибор с некоторыми конструктивными особенностями, изготовленный с применением новых материалов. В отличие от предшественников, SMD 5630 характеризуется большей мощностью и светоотдачей.

Световой поток может достигать 58 лм, измеренный при прямом токе 150 мА. Через фирменные SMD 5630 разрешается пропускать до 200 мА постоянного и до 400 мА импульсного тока с коэффициентом заполнения 25%. Величина прямого напряжения зависит от оттенка белого света и может составлять от 3,0 до 3,6В.

Светодиод SMD 5630 имеет 4 вывода с ключом около первого контакта. Из них задействовано всего два вывода: 2 – катод (-) и 4- анод (+). Как и во многих современных LED SMD чипах снизу есть подложка, способствующая улучшению отвода тепла.

SMD 5730

Светоизлучающие диоды этой модификации появились почти одновременно с корпусом 5630 и являются их аналогами. В свою очередь они подразделяются на два вида: SMD 5730-05 и SMD 5730-1 с мощностью потребления 0,5 и 1,0 Вт соответственно. Оба вида относятся к разряду высокоэффективных светодиодов с тепловым сопротивлением всего 4°C/Вт. В отличие от SMD 5630 светодиоды 5,7 на 3,0 мм визуально выше (на 0,5 мм) и, вместо четырёх, имеют два контакта.

SMD 5730-05 выдерживает ток до 180 мА, рассеивая при этом 0,5 Вт активной мощности. Также он прекрасно работает в импульсном режиме с амплитудой импульса до 400 мА, длительность которого не более 10% от периода. Работая на номинальном постоянном токе, SMD 5730-05 обеспечивает яркость до 45 лм.

SMD 5730-1 можно эксплуатировать на постоянном токе до 350 мА и импульсном токе с коэффициентом заполнения не более 10% до 800 мА. Типовое падение напряжение в рабочем положении – 3,2В с мощностью до 1,1 Вт. Кристалл выдерживает температуру p-n-перехода в 130°C и нормально функционирует в пределах от -40 до +65°C. В сравнении с SMD 5050 он обладает меньшим тепловым сопротивлением и в 6 раз большим световым потоком, который в фирменном исполнении достигает 110 лм.

SMD 3014

SMD 3014 – относительно новый типоразмер, относящийся к классу слаботочных светодиодов. Максимальный прямой ток кристалла не должен превышать 30 мА. Зона прямого напряжения 3,0–3,6В. У белых светодиодов теплых оттенков светоотдача минимальна (8 лм), а у холодных – максимальна (13 лм). Размеры SMD 3014 составляют 3,0х1,4х0,75 мм. Выводы анода и катода не ограничиваются пайкой с торцов. Они уходят на нижнюю часть корпуса, что должно учитываться во время изготовления печатной платы. Увеличенный размер контактных площадок улучшает отвод тепла и крепление светодиода. Вывод анода в 2 раза длиннее катода.

SMD 2835

Разработчики SMD 2835 снабдили его самыми лучшими качествами, которые были у предшественников. Типоразмер 28 на 35 мм повторяет форму SMD 3528. Но у нового SMD 2835 гораздо больше эффективная площадь излучения, которая имеет прямоугольную форму покрытую люминофором. Высота элемента не более 0,8 мм. Несмотря на столь малые размеры, заявленный световой поток может достигать 50 лм.

По остальным электрическим характеристикам SMD 2835 очень схож с SMD 5730-05. В свою очередь, конструктив элемента идентичен светодиоду SMD 3014, когда выводы анода и катода выполняют функцию теплоотводящей подложки.

Особенности

По мере исследования китайских SMD LED нового формата этот раздел можно расширять бесконечно. Пока больше всего вопросов к мощности потребления. Приобретая, к примеру, несколько SMD 5730 для сборки светильника своими руками или линейку на SMD 3014 пользователь рассчитывает получить световой поток, приведенный в data sheet. Однако нередко простой замер тока нагрузки и несложные вычисления показывают, что реальная мощность одного светодиода ниже в 3–4 раза. Почему так?

Потому что размер 5,7 на 3,0 мм не означает, что внутри смонтирован соответствующий кристалл. Таким искусным способом китайцы вводят покупателей в заблуждение. Самое интересное то, что у покупателя практически нет выбора. Найти фирменный товар с правильно подобранными параметрами сложно.

При проектировании источника питания своими руками, нужно стремиться к тому, чтобы реальный ток в нагрузке составлял примерно 95% от указанного в технических характеристиках. Немного недогружая светодиод, можно добиться увеличения рабочего ресурса даже в случае с некачественными китайскими светодиодами.

У всех моделей светодиодов значения светового потока указаны для цветовой температуры 5000–5500°K. Более тёплые тона будут иметь светоотдачу меньше на 10%, а более холодные – больше на 10%. Кроме этого стоит помнить о погрешности во время тестирования, которая может достигать 7%. Так что не удивляйтесь, если вместо заявленных 50 люмен чип выдаст не больше 43 лм.

Перед первым включением всегда проверяйте светодиод мультиметром, так как цоколёвка, в случае с подделкой, может не совпадать. Возле ключа может быть как анод, так и катод чипа.

В дешёвых монохроматических светодиодных лентах SMD 5050 можно увидеть, как все три чипа одного светодиода включены в параллель и запитаны от одного резистора. Такой подход упрощает разводку токоведущих дорожек гибкой печатной платы, уменьшает количество используемых резисторов, а значит, снижает затраты на производство. Конечно, срок службы такой ленты тоже снижается.

Китайские умельцы научились создавать SMD светодиоды любой произвольной формы, в чём можно легко убедиться. Достаточно снять защитный рассеиватель с нескольких лампочек разных фирм (цоколь Е14, Е27) и прочесть тип установленного светодиода на плате. Кажется, разнообразию нет предела. Технические характеристики подобных чипов предугадать невозможно.

ledjournal.info

SMD-светодиоды: маркировка, виды, технические характеристики

Сверхъяркие светодиоды, изобретенные относительно недавно, уже прочно вошли в нашу жизнь. Компактные и экономичные, они с успехом используются как в переносных осветительных приборах, так и в стационарных системах освещения и подсветки. Особой популярностью в последнее время стали пользоваться мощные и компактные smd светодиоды, о которых мы сегодня и поговорим. Прочитав эту статью, ты узнаешь, почему они так называются, чем отличаются друг от друга и где могут встречаться.

Особенности SMD-светодиодов

Основное визуально заметное отличие smd светодиодов от обычных состоит в конструкции их корпуса:

Обычные с аксиальными выводами (слева) и SMD светодиоды

Если обычный диод имеет достаточно длинные выводы для монтажа через отверстия в плате, то их smd аналоги имеют лишь небольшие контактные площадки (планарные выводы) и монтируются прямо на плату.

Монтаж светодиода обычным способом (слева) и методом поверхностного монтажа

Такой метод сборки называется поверхностным монтажом, отсюда и название светодиодов: smd (англ. Surface Mount Device – прибор для поверхностного монтажа). Такой монтаж наиболее прост, и его можно поручить роботам.

Сборку устройств на smd компонентах можно поручить роботу

Кроме того, стал возможен эффективный отвод тепла от кристалла благодаря очень коротким, но относительно массивным выводам и тому, что прибор практически лежит на плате. Ведь несмотря на свою экономичность, сверхъяркие диоды в процессе работы нагреваются. Эта особенность конструкции позволила изготавливать очень миниатюрные, но мощные smd светодиоды, требующие хорошего отвода тепла.

Сегодня мировая промышленность выпускает множество типов smd светодиодов, отличающихся друг от друга как габаритами, так и электрическими параметрами.

к содержанию ↑

Как расшифровать маркировку

Сверхъяркие smd светодиоды принято маркировать четырьмя цифрами, а линейка выпускаемых сегодня приборов выглядит примерно так:

Типоразмеры и внешний вид наиболее популярных smd светодиодов

Типов приборов, конечно, намного больше, но для разбора маркировки нам хватит и этих. Как же разобраться в этой маркировке и что обозначают цифры? Оказывается, ничего сложного тут нет: цифрами обозначены горизонтальные размеры корпуса smd светодиодов – длина и ширина в сотых миллиметра. К примеру, прибор 5050 имеет размеры 5.0х5.0 мм, а 3528 – 3.5х2.8 мм. Больше никакой информации маркировка не несет. Технические характеристики ты можешь узнать только из сопроводительной документации или же поверить на слово продавцу.

Покупая светодиоды, обязательно ознакомься с сопроводительной документацией – наши «друзья» из Китая имеют привычку встраивать в стандартный корпус кристаллы самой различной мощности (обычно меньшей). Если продавец об этом умолчит, то ты запросто можешь получить светодиод мощностью, к примеру, 0.09 Вт вместо одноваттного, но маркировка и внешний вид у него будут тот же! к содержанию ↑

Краткие технические характеристики

Хотя никакой информации о характеристиках smd светодиодов их цифровая маркировка не несет, все же некоторая связь между типоразмерами и параметрами приборов есть. Рассмотрим параметры самых распространенных видов светоизлучающих smd полупроводников:

Основные технические характеристики светодиодов smd

Температура эксплуатации, °С
35283.5х2.81 или 30.06 или 0.20.6 — 5.0*20-40 … +85120 — 140белый, нейтральный, теплый, синий, желтый, зеленый, красный, RGB
50505.5х1.63 или 40.2 или 0.262 — 14*60 или 80-20 … +60120 — 140белый, теплый, синий, желтый, зеленый, красный, RGB, RGBW
56305.6х3.010.557150-25 … +85120холодный, нейтральный, теплый
57305.7х3.01 или 20.5 или 150 или 158150 или 300-40 … +65120холодный, белый, нейтральный, теплый
30143.0х1.410.129 — 11*30-40 … +85120холодный, нейтральный, теплый, синий, желтый, зеленый, красный, оранжевый
28352.8х3.510.2 или 0.5 или 120 или 50 или 10060 или 150 или 300-40 … +65120холодный, нейтральный, теплый

* — зависит от цвета свечения кристалла

А теперь рассмотрим каждый из этих типов более подробно.

к содержанию ↑

smd 3528

smd светодиод этого типа может быть однокристальным (белый, нейтральный, теплый, синий, желтый, зеленый, красный) или трехкристальным (RGB). В первом случае прибор имеет два вывода для подключения, во втором — четыре: один общий (катоды) и три анода. Кристаллы для защиты от окружающей среды заливаются прозрачным компаундом или компаундом с добавлением люминофора, выравнивающего цветовую характеристику диода.

Внешний вид одно- и трехкристального светодиода 3528

Как видно из таблички, этот тип светодиода имеет относительно малый световой поток. Но благодаря небольшим габаритам, умеренной стоимости и способности светить разными цветами, включая RGB, он все же нашел широкое применение в недорогих осветительных приборах и приборах декоративной подсветки.

Очень часто светодиоды 3528 входят в состав lcd лент подсветки. Такая лента с smd-светодиодами используется чаще всего в декоративных целях.

Автомобильные лампы и светодиодная лента, собранные на 3528

Если хочешь узнать о smd светодиодах 3528 еще больше, то читай наш обзор на него.

к содержанию ↑

smd 5050

В отличие от 3528, 5050 имеет исключительно трехкристальное или четырехкристальное (RGBW) исполнение. Если прибор одноцветный, то все три кристалла имеют одинаковый или близкий (для выравнивания цветовой характеристики) цвет светового излучения. Это значит, что диод 5050 имеет втрое большую яркость, чем его однокристальный собрат smd 3528. Как и в первом случае, кристаллы защищены компаундом с люминофором или без него.

Трехкристальный светодиод 5050

Это, пожалуй, наиболее популярный прибор, используемый для декоративной подсветки и освещения. Он имеет оптимальное отношение стоимость/мощность и может обеспечить любой цвет подсветки (в случае использования rgb5050), включая белый повышенной яркости (четырехкристальный вариант), за счет простого изменения мощности на каждом из кристаллов.

Чаще всего такие светодиоды встраивают в такие светодиодные декоративные ленты, как:

  • одноканальная, где три кристалла соединены параллельно и питаются одним напряжением;
  • RGB и RGBW, имеющие три и четыре канала соответственно.

Благодаря достаточно высокой мощности диодов уже при их плотности 60 шт. на 1 метр светодиодной ленты она может успешно использоваться не только для декоративной подсветки, но и для освещения интерьера. При этом цветовую температуру и даже цвет освещения пользователь может изменять самостоятельно, для этого достаточно установить соответствующий контроллер.

Светодиодные ленты 5050 одноцветная (слева), RGB и RGBWк содержанию ↑

smd 5630 и 5730

smd 5630 представляет собой однокристальный мощный прибор (см. таблицу выше), способный создать световой поток до 57 люмен. Благодаря встроенной защите, собранной на двух стабисторах, прибор в состоянии выдерживать импульсный ток до 400 мА и переполюсовку. Светодиод имеет 4 вывода, но в работе кристалла участвуют только два. Оставшиеся два и металлическая подложка используются для лучшего теплоотвода. Цвет свечения светодиода — белый разной цветовой температуры.

Внешний вид и внутренняя схема светодиода 5630

Приборы 5730 могут быть как одно, так и двухкристальными. Первые имеют сходные с 5630 характеристики, вторые вдвое мощнее (1 Вт) и в состоянии создавать световой поток до 158 лм.

Внешний вид светодиода 5730

Оба типа приборов излучают белый свет различной цветовой температуры и могут использоваться для изготовления мощных светодиодных лент, ламп, прожекторов.

Автомобильная лампа на 5630 и стоваттный прожектор на 5730

Более подробную информацию по приборам smd 5630 ты можешь найти здесь, а по smd 5730 – тут.

к содержанию ↑

smd 3014

Однокристальный компактный прибор умеренной (0.12 Вт) мощности и световым потоком до 11 лм. В зависимости от исполнения может излучать белый свет разной цветовой температуры, а также синий, желтый, зеленый, красный и оранжевый. Для защиты от окружающей среды и коррекции цветовой температуры кристалл покрывается компаундом с люминофором.

Светодиод smd 3014

Основная область применения smd 3014: светодиодные ленты и модули для декоративной подсветки, точечные светильники и лампы к ним. Нередко используются для изготовления автомобильных ламп.

Автомобильная лампа, настольный и встраиваемый светильники, лента на основе диодов smd 3014

Если ты заинтересовался светодиодами типа 3014, то более подробно о них можешь почитать в этой статье.

к содержанию ↑

smd 2835

Однокристальный светодиод повышенной мощности. Выпускается в трех исполнениях: 0.2, 0.5 и 1 Вт. Излучает белый свет различной цветовой температуры, по размерам корпуса совпадает с прибором 3528, но отличается от последнего прямоугольной линзой (у 3528 она круглая).

smd 2835 (слева) и smd 3528

Из-за высокой популярности приборов выпускается очень много подделок, в которые устанавливаются кристаллы меньшей мощности. Так, хотя китайский smd 2835 и выпускается официально, но оснащается он кристаллом всего 0.09 Вт. Внешне отличить его от одноваттного бывает невозможно из-за добавленного в компаунд люминофора, поскольку он непрозрачен, соответственно, оценить размеры кристалла на глаз не получится.

Прибор используется в мощных осветительных лампах, бытовых и уличных светильниках, прожекторах, светодиодных лентах.

Лампочка, светильники и лента на smd 2835

Если тебя заинтересовал светодиод smd 2835, более подробную информацию ты можешь почерпнуть из этой статьи.

к содержанию ↑

Применение

Проще перечислить те сферы нашей жизни, где smd-светодиодов нет, чем те, где они используются. Белые диоды можно встретить:

  • в тактических и карманных фонариках;
  • в автомобильных лампах;
  • в бытовых лампочках различной мощности;
  • в декоративной внутренней и наружной подсветке.

Разноцветные RGB и RGBW применяются не менее широко:

  • в вывесках, дорожных знаках, светофорах, указателях, рекламе;
  • в лампах освещения, с изменяемой цветовой температурой;
  • в ландшафтном дизайне;
  • в декоративной внутренней и наружной подсветке;
  • в приборах индикации.
Примеры использования smd светодиодов

Вот вкратце и все о smd светодиодах. Теперь ты знаешь, почему они так называются, какими бывают и где используются.

📋 Пройди тест и сделай правильный выбор

Аккумулятор достаточно большой емкости Декоративная цветная подсветка. Декоративная белая подсветка. Нет, ничего переключаться не будет. Маловероятно, но может быть. Радиатор будет, но небольшой Нет, для радиатора места нет Да, на радиатор больших размеров. Габариты НЕ имеют значения Какой тип SMD светодиодов выбрать

lampaexpert.ru

SMD светодиоды: характеристики, типоразмеры, марки, таблица светодиодов

Светодиодные осветительные приборы известны своей производительностью, мощностью, экономичностью и долговечностью. В последние годы популярность стали завоевывать SMD светодиоды. Благодаря лучшему теплоотводу элементы можно монтировать на любую поверхность.

SMD светодиоды – что это такое

LED SMD – светодиодные лампы поверхностного монтажа. Главное их отличие от обычных диодов – способ установки, что обуславливает конструкционные особенности. В стандартном выводном варианте имеются длинные выводы для установки лампы через отверстия в плате. В SMD устройстве есть только контактные площадки – планерные выводы, поэтому изделие закрепляют прямо на плату. Этот способ и называют поверхностным монтажом. Установка диодов очень проста и может выполняться неспециалистом.

Такое решение имеет еще один существенный плюс. Характеристики SMD светодиодов включают большую световую мощность при низком потреблении электричества. Однако реализация такого достоинства требует очень хорошего теплоотведения. Массивные короткие выводы более эффективны и лучше отводят тепло. Кроме того, диод практически сидит на плате и передает тепло и ей.

SMD светодиоды более устойчивы к вибрациям и механическим повреждениям за счет более плотной «посадки».

Расшифровка маркировки SMD светодиодов

Марки светодиодов обозначают для того, чтобы сделать их применение более удобным. Используются для этого только 4 цифры, так что «разгадать» обозначение несложно.

Устройства классифицируют по размерам, и маркировка, по сути, указывает на величину изделия. Цифры обозначают длину и ширину в миллиметрах. Например, модель 3528 имеет размеры 3,5*2,8 мм. Остальные сведения о приборе можно получить из инструкции.

Важно! Изучать инструкцию полезно, поскольку многие китайские производители устанавливают в типичный корпус чипы меньшей мощности. При этом легко приобрести светодиод мощностью в 0,1 Вт вместо 1 Вт.

Размеры SMD светодиодов

Типоразмеры SMD светодиодов, в какой-то мере определяют параметры изделия. Видов их существует множество, но к наиболее популярным относят следующие 6.

Тип

Размеры, мм

Количество кристаллов

Мощность, Вт

Световой поток, Лм

Ток, мА

Температура эксплуатации, С

3528

3,5*2,8

1, 3

0,06, 0,2

0,6–5,0

20

-40 — +85

5050

5,0*1,6

3, 4

0,2 или 0,26

2–14

60 или 80

-20 — +60

5630

5,6*3,0

1

0,5

57

150

-25 — +85

5730

5,7*3,0

1, 2

0,5 или 1

50 или 158

150 или 300

-40 — +65

3014

3,0*1,4

1

0,12

9–11

30

-40 — +85

2835

2,8*3,5

1

0,2, 0,5, 1

20, 50, 100

60, 150, 300

-40 — +85

Таблица включает лишь основные параметры, но позволяет сравнить световой поток и мощность прибора.

Важно! Мощность светового потока зависит от цвета светодиода.

Помимо перечисленных, выпускают еще и множество светодиодов в 3 и 6 вольт, использующихся для подсветки LED-телевизоров, компьютерных мониторов, планшетов, смартфонов.

Характеристики СМД светодиодов

Каждый вид SMD светодиода характеризуется не только величиной излучения и количеством потребляемого тока, но и другими параметрами. Тип изделия определяет применение прибора и особенности монтажа.

Характеристики светодиода 3528

Как видно из таблицы, светодиод SMD 3528 бывает однокристальным и трехкристальным. В первом случае он может генерировать белый нейтральный и теплый свет, а также желтый, синий, зеленый и красный. Во втором подает сразу несколько цветов. Однокристальный вариант оборудован 2 выводами для подсоединения, а трехкристальный – 4 (1 катод и 3 анода). Чтобы предупредить влияние окружающей среды, кристаллы заливаются прозрачным компаундом. Материал может включать люминофор: так выравнивают цветовые показатели прибора.

Световой поток, который излучает прибор, невелик. Зато SMD 3528 обладает миниатюрными размерами и регенерирует разные цвета. Благодаря этому светодиоды используют в лентах подсветки и недорогих декоративных светильниках.

Характеристики светодиода 5050

Светодиод SMD 5050 может включать 3 или 4 кристалла. Для одноцветного светильника выбирают одинаковые или близкие по оттенку кристаллы. 5050 отличается более высокой яркостью – в 3 раза больше, чем 3528. В диодах предусмотрена такая же защита: прозрачный компаунд или люминофор.

Прибор отличается лучшим соотношением мощности и цены и обеспечивает любой цвет светового потока. Как правило, 5050 устанавливают на декоративные осветительные ленты – одноканальные, RGB, RGBW. Если увеличить плотность крепления – до 60 штук на 1 м, светодиодную ленту можно использовать не только как украшение, но и для освещения интерьерных элементов. Ленты оснащены контроллерами, что позволяет регулировать оттенок и интенсивность света.

Характеристики светодиода 5630

Элемент 5630 имеет только однокристальное исполнение, но отличается высокой мощностью: генерирует световой поток в 57 люменов. Цвет белый, с разной температурой: холодный, дневной, теплый. Прибор защищен 2 старисторами и может выдерживать импульс тока до 400 мА.

У светодиода 4 вывода, но работу элемента обеспечивает только 2. 2 других вместе с подложкой требуются для отвода тепла. Применяют диод при изготовлении мощных ламп и прожекторов.

Важно! Яркость диода зависит от температуры воздуха. При +85 градусов показатель падает на 25%.
Характеристики светодиода 5730

Однокристальный вариант обладает такой же мощностью, что и 5630, а вот трехкристальный SMD светодиод 5730 втрое мощнее: изучает свет яркостью до 158 люменов. Также предназначен для получения светового потока белого цвета, но с разной цветовой температурой.

Модификация отличается очень низким тепловым сопротивлением, что позволяет обойтись без двух дополнительных выводов, как в 5630. При этом она выдерживает также импульсный ток.

Элемент отличается высокой производительностью и используется также как и 5630 – при производстве мощных светодиодных светильников.

Характеристики светодиода 3014

Однокристальный элемент умеренной мощности – до 11 люменов, и очень небольших размеров. В качестве защиты используется компаунд. Светодиод генерирует белый свет – теплый, холодный, основные цвета, а также оранжевый. Эту относительно недавно появившуюся модификацию относят к категории слаботочных.

При монтаже изделия нужно учитывать его особенность: выводы у него нетипично длинные и достигают нижней части корпуса. Таким образом, улучшается теплоотвод.

Главное назначение 3014 – модули и ленты декоративной подсветки. Нередко диоды применяют при производстве автомобильных ламп и настольных приборов.

Характеристики светодиода 2835

Из всех типов SMD светодиодов модель является самой мощной: излучает примерно на 20% больше света, чем 5730. Так можно уменьшить энергопотребление. Однокристальный прибор производят в трех версиях разной мощности. Он излучает белый свет разной температуры. По размерам близок к элементу 3528, но имеет круглую линзу.

Этот вариант наиболее популярен, так как применяют его при изготовлении буквально любых осветительных приборов: ламп на улице, прожекторов, бытовых светодиодных светильников. А это означает большое количество подделок, где вместо одноваттного диода устанавливают элемент меньшей мощности.

Применение SMD светодиодов

Используют светодиодные лампы настолько широко, что перечислить все сферы применения невозможно.

Чаще всего приборы такого рода встречаются в следующих изделиях:

  • карманные и тактические фонарики – здесь ставят светодиодные лампы в 6 вольт;
  • лампы и поворотники на автомобилях;
  • бытовые осветительные изделия разных видов;
  • декоративная подсветка, монтируемая как внутри здания, так и снаружи, применяют кристаллы, генерирующие разный цвет;
  • вывески, указатели, светофоры, рекламные щиты;
  • необыкновенно популярны SMD светодиоды в ландшафтном дизайне, элементы не боятся вибрации и низкой температуры, что позволяет организовать самые интересные варианты подсветки;
  • слаботочные модификации активно используют для индикации.

В каждом случае подбирают диоды необходимой мощности. При этом учитывают цвет светового потока.

Требования к подключению

Устанавливать диоды можно на любой поверхности: на бетонном потолке, оклеенном обоями, на пластиковой панели, рядом с натяжными пленками. Благодаря хорошему теплоотводу исключается возможность повредить материал. Но хотя монтаж приборов весьма прост по сравнению с выводными, установка требует выполнения нескольких рекомендаций:

  • чтобы подключить изделие к источнику питания, нужно использовать драйвер, в противном случае светодиод может выйти из строя или работать в некорректном режиме;
  • если используют только 1 резистор, элементы следует соединять последовательно, чтобы избежать разброса параметров;
  • запрещается соединять последовательно диоды с разными показателями по рабочему току, в этом случае часть элементов будет светить тускло;
  • при слишком высоком токе светодиод перегревается и перегорает, соответственно, допускается установка резистора только с достаточным сопротивлением.

Если предполагается монтаж садовой подсветки, следует выбирать изделия, защищенные от действия влаги и пыли.

Заключение

SMD светодиоды отличаются очень хорошим теплоотводом, что, с одной стороны, обеспечивает их работу при довольно высоких температурах, а с другой – позволяет монтировать на любую поверхность. Видов элементов очень много, так что для любого случая – от прожектора до индикации, можно подобрать соответствующую модификацию.

2proraba.com

Устройство, технические возможности, а также область применения светодиодной ленты 3528

Вид любого объекта можно изменить благодаря использованию световых эффектов. Другими словами его можно подсвечивать белым или другим цветом и в результате он будет выглядеть совсем по-другому.

Подсветку объектов можно осуществлять с помощью разных осветительных приборов. Однако большое количество из них работает с большим напряжением (220 вольт) и потребляет много тока.

А вот такой источник света как светодиодная лента 3528 может похвастаться экономичностью и работой при напряжении 12 вольт. Она является идеальным вариантом для изменения внешнего вида любого объекта с помощью игры света.

Думаю, вы поняли, что данная статья будет посвящена такой светодиодной ленте, как SMD-3528.

И так, с самого начала рассмотрим ее конструкционные особенности. Как и все LED-ленты с маркировкой SMD, так и наша лента создается путем установки каждого элемента на поверхность печатной платы. Иными словами при производстве осуществляется поверхностный монтаж каждого элемента.

Какие же элементы размещаются на поверхности платы светодиодной ленты, которую называют SMD3528? Список этих элементов состоит из:

Во время производства по всей длине печатной платы размещаются две или четыре (в случае RGB-ленты) токопроводящих дорожки. Далее к этим дорожкам подключаются светодиоды и резисторы.

Здесь стоит отметить, что все светодиоды являются сгруппированными. Каждая группа насчитывает три таких элемента и, соответственно, подключается к вышеназванным дорожкам. Также в состав каждой группы входит один или три резистора. Количество резисторов зависит от особенностей светового диода.

Светодиодная лента 3528 обладает такими светодиодами, которые имеют форму прямоугольника. Этот прямоугольник характеризуются размерами 3,5 на 2,8 миллиметра. Собственно эти размеры указываются в самом названии.

Один светодиод из ленты

Сам светодиод состоит или из одного, или из трех кристаллов полупроводника. Как известно, когда через этот кристалл проходит ток, то он светится определенным цветом.

От количества кристаллов и зависит количество резисторов в отдельной группке диодов. В итоге один резистор должен подавать ток на один кристалл.
Если светодиод состоит из одного кристалла, то светодиодная лента 3528 называется монохромной.

Она создает свет только одного цвета. Сегодня на рынке можно купить такие монохромные светодиодные ленты 3528, которые могут светиться или холодным белым, или теплым белым, или синим, или красным, или зеленым, или же желтым цветом.

Здесь хочется напомнить о такой характеристике как освещенность, которая измеряется люменами. Белый светодиод может создать от 3,2 до 5,5 люмен. Синий – 0,6-0,85 люмен. Красный и желтый диоды создают световой поток с количеством люмен от 1,2-1,6.

Красная светодиодная лента

Зеленый же создает световой поток, который характеризуется 2,8-3,5 люмен. Подытоживая, можно сказать, что одноцветная светодиодная лента 3528 может создавать поток, который имеет от 0,6 до 3,5 люмен.

В том случае, если светодиод нашей LED-ленты состоит из трех кристаллов, то она называется цветной. Она может создавать свет разных цветов и по желанию эти цвета можно менять.

Однако здесь есть нюанс. Размеры главного компонента не увеличиваются (они остаются 3,5х2,8 мм), а количество кристаллов становится больше. Это приводит к тому, что производители жертвуют размерами кристаллов.

В результате меньший кристалл может создать меньше света. И получается так, что цветная LED-лента SMD-3528 может создать световой поток с количеством люмен, которое колеблется от 0,3 до 1,6 люменов.

Собственно поэтому цветную светодиодную ленту SMD-3528 покупают не очень часто и, соответственно, выпускают также не часто.

Полезный совет: чтобы создать очень яркую динамическую цветную подсветку нужно использовать LED-ленту SMD-5050 или же несколько разноцветных SMD-3528.

Итак, для подсветки определенного элемента наиболее предпочтительно использовать монохромную светодиодную ленту 3528, которая может иметь 60 и более светодиодов на погонный метр. Собственно, так и делает большинство людей. При этом фаворитом является та LED-лента, которая создает свет белого цвета.

Количество диодов на один метр

Еще одной особенностью этой LED-ленты является количество светодиодов на погонный метр. Это количество определяет способ их размещения. Собственно светодиодная лента SMD-3528 может иметь 60, 120, 180 или 240 светодиодов.

Различные типы светодиодной ленты

В первых двух случаях все элементы размещаются в один ряд (А и Б). Если количество светодиодов на погонный метр равняется 180, то они размещаются в три ряда (В). При этом три диода одной группы размещаются поперек ленты.

Если число светодиодов равняется 240, то они размещаются в два ряда (Г). Одна неделимая частица насчитывает шесть диодов.

От количества диодов в погонном метре зависит и мощность LED-ленты SMD-3528. Мощность одного метра SMD-3528 с 60-ю диодами на метр составляет 4,8 ватта.

Что касается этой величины той ленты, которая имеет 120 диодов на метр, то она равняется 9,6 вата. Метр светодиодной ленты, на котором есть 240 диодов, характеризуется мощностью в 16,8 ватта.

Для того чтобы SMD-3528 могла использоваться в различных интерьерах и могла гармонизировать с различными дизайнерскими стилями, производители красят печатную плату в разный цвет. Так, печатная плата может быть:

  • белой;
  • черной;
  • коричневой;
  • желтой.

Все элементы (диоды, дорожки и резисторы) покрываются лаком. Здесь важно упомянуть о том, что SMD-3528 может покрываться также силиконом и герметизирующими веществами.

Иными словами самая простая SMD-3528 не имеет защиты от воды. Те, которые покрываются силиконом (он наносится только на верхнюю часть), является частично защищенными от воды. Такая светодиодная лента 3528, на погонном метре которой может размещаться 60, 120 или 240 led, обозначается маркировкой IP65.

Также SMD-3528 может иметь сплошную герметизацию. Ее можно отличить благодаря маркировке IP67 и IP68.

Для того чтобы закрепление светодиодной ленты было легкой процедурой, производитель монтирует на нижнюю часть печатной платы клейкую ленту. Она обеспечивает надежное и длительное крепление.

Полезный совет: для того чтобы крепление было более надежным, поверхность объекта надо очищать и обезжиривать. Некоторые производители устанавливают некачественный двойной скотч.

Это может стать причиной преждевременного отклеивания. Для избегания этого сценария надо дополнительно использовать свой клей.

Примечательным фактом является то, что двойным скотчем не оснащаются только LED-лента SMD-3528 с обозначением IP67 и IP68.

Сферы применения

Благодаря своей конструкции и техническим характеристикам LED-лента SMD-3528 может использоваться в очень многих сферах. Так, ее можно использовать для подсветки:

  1. подвесных потолков;
  2. мебели, полок, отдельных зон мебели, стен;
  3. товаров и объявлений на витринах, рекламных вывесок;
  4. отдельных элементов автомобилей;
  5. зданий и различных сооружений (ею можно подсветить различные архитектурные элементы)
  6. бассейнов, ванн, аквариумов;
  7. различных ландшафтных элементов (лестницы, деревья, лавочки).

Преимущества

Такое широкое использование этой светодиодной ленточки обусловлено большим количеством преимуществ. Список этих преимуществ состоит из следующих пунктов:

  1. Возможность использования в различных условиях (за исключением помещений, в которых температура превышает 60 градусов Цельсия).
  2. Широкий спектр цветов и яркости.
  3. Компактные размеры. Такую ленту светодиодного типа можно устанавливать в разных местах, причем возможным является монтаж за некоторые предметы (карниз, зеркало и т.д.).
  4. Легкая процедура монтажа. При этом монтаж может осуществляться на горизонтальную, вертикальную и наклонную поверхности.
  5. Низкий уровень рабочей температуры (благодаря этому светодиодную ленту SMD-3528 удобно использовать в помещениях, которые плохо вентилируются).
  6. Способность гнуться дает возможность образовывать изображение с различными формами.
  7. Такую ленту можно разрезать на куски и при этом каждый из них не потеряет своих рабочих свойств.
  8. Долгий рабочий срок (до 50 000 часов).
  9. Высокая экономность (ленточки среднего качества создают 70-80 люмен на ватт).
  10. Возможность работы во влажных условиях, а также в воде.
  11. Потребность в токе, напряжение которого равняется 12-ти вольтам (это напряжение является безопасным для человека).
  12. Угол излучения света равняется 120 градусам. Это свидетельствует о том, что свет не направляется в одну точку.

Недостатки

Что касается недостатков, то их список является очень малым. Один из них кроется в том, что для работы SMD-3528 нужно использовать блок питания, а это – дополнительные затраты.

Если светодиодная лента SMD-3528 будет использоваться в ванной или бане, то возникают проблемы с размещением блока питания. Как известно, он должен находиться вне помещения с высокой влажностью. Здесь нужно использовать большее количество проводов.

Места соединения разных частей являются нежными и с ними нужно осторожно обращаться, особенно, если соединение происходило путем пайки.
Ее нельзя сильно сгибать, а также использовать в помещениях, в которых температура воздуха превышает 60 градусов Цельсия.

Краткий обзор-сравнение SMD светодиодов: 3528, 1210, 5050, 5060, 2835, 5630, 5730, 7020, 3014, 3020

Светодиоды для поверхностного монтажа (SMD) широко используются в лентах, линейках и лампах. Рассмотрим наиболее популярные в настоящее время.

Чип 3528, или 1210 в дюймовом измерении создан по образу и подобию классического 5 миллиметрового 20 миллиамперного светодиода мощностью 0,06 Вт. По современным меркам этот, разработанный достаточно давно, светодиод считается слабым и не очень эффективным. Лента с 60 и 120 диодами на метр потребляют 4,8 и 9,6 ватта соответственно и используются для декоративной подсветки. Встречаются в продаже ленты с 240 диодами на метр – как правило на 24 вольта мощностью 19,2 ватта. Также светодиод 3528 часто используют в дешевых лампах и разнообразных светильников.

Чип 5050, также маркируемый с учетом длины выводов как 5055 или 5060 представляет собой три кристалла 3528 в одном корпусе. Каждый кристалл снабжен отдельным выводом, что позволяет более гибко управлять освещенностью или цветами в RGB варианте. Лента с 30 диодами на метр используется для декоративной подсветки, поскольку не намного мощнее бюджетной 3528. 60 диодная 14 ваттная лента уже может использоваться для локального освещения.



Чипы 3014 и 3020 относительно новые разработки. При мощности сопоставимой с 3528 имеют лучшую эффективность и теплоотводящую способность. Качественные светодиоды работают хорошо, а вот дешевые, по отзывам некоторых покупателей, могут быстро деградировать со временем. В настоящее время не очень распространены.

Чип 2835 похож на 3528 только размерами – смотрите не перепутайте! Это современный эффективный диод по мощности примерно равный 5050. На рынке представлен лентами плотностью 60 и 120 светодиодов на метр. Часто используется в мощных линейках и лампах.

Чипы 5630 и 5730 ещё более мощные современные светодиоды мощностью 0,5 Ватта. Наиболее распространены ленты плотностью 60 диодов на метр.

Чип 7020 современный, достаточно редкий, продается в основном на алюминиевых линейках 50 см 36 диодов.

Небольшая сравнительная таблица:

Чип Ток, мА Мощн. мВт Люмен Теплоконтакт
3528 20 60 6-8 плохой
5050 60 200 16-18 плохой
3014 30 100 6-11 нормальный
3020 20 60 8-10
2835 60 200 20-24 хороший
5630 150 500 40-55 хороший
5730 150 500 40-55 хороший
7020 150 500 40-60 хороший

На рынке также могут встречаться другие типоразмеры диодов. Общая рекомендация при их выборе – чем позднее чип разработан, тем он эффективнее по светоотдаче и лучше отводит тепло. Если возможности по отводу тепла ограничены лучше использовать менее мощные чипы.

Сравнение и отличия светодиодов SMD 3528 и 5050

Вот простое для понимания сравнение этих двух LED чипов (номера в названии обозначают только размеры чипа)

сравнение светодиодов SMD5050 и SMD3528

Сравнение LED SMD 3528 и 5050

Светодиодная лента может производиться с множеством LED чипов. Номера, такие как 3528 и 5050, относятся к размеру чипа. Светодиодные ленты, которые вы видите выше, были популярны ранее, а сейчас есть намного более эффективные и маленькие светодиоды с размерами 2835, 3014, 5630 и 3020

Так какая разница между светодиодами СМД 5050 и 3528?

____________________________________________________________________________

SMD 5050 светодиодная лента

Просто посмотрите на этот светодиод, называемый так по причине размера чипа 5.0мм x 5.0мм, и увидите следующее.  На SMD 5050 три светодиода в одном блоке и они значительно ярче SMD 3528, где только один светодиод.

применение smd5050

Такие светодиоды используются, когда требуется интенсивная иллюминация, особенно в формате RGB для создания разноцветного света. Теоретически SMD 5050 могут выдавать в три раза более интенсивный световой поток, чем 3528 и, таким образом, 5050 LED более приспособлены для освещения рассеянным светом. Однако, поскольку светодиоды SMD 5050 больше по размеру, их применение может быть ограничено размером печатной платы. Несмотря на то, что они производят больше тепла, чем меньшие по размеру светодиоды, выделятся тепловой энергии существенно меньше, чем от других источников света. Эти светодиоды требуют более тонкой печатной платы для отведения тепла.

SMD 5050 отличаются от SMD 3528 тем, что могут сочетать три разноцветных светодиода (RGB) для создания миллионов цветовых вариаций. Хотя СМД 5050 могут использоваться и для одноцветного применения, их наиболее целесообразно применять в формате RGB, а 3528 более подходят для подсветки одним цветом.

SMD 3528 LED светодиодная лента

Светодиоды SMD3528 названы так по причине размера чипа 3.5мм * 2.8мм. Эти светодиодные чипы (один светодиод на чип)достаточно яркие, но не такие яркие как 5050.

Эти светодиоды идеально подходят для декоративной подсветки телевизора, акцентного освещения, освещения потолочного молдинга и картин, подсветки столов, баров и т.д.

SMD 3528 LEDs могут быть более привлекательны по цене, но проигрывают 5050 в яркости. При покупке световой ленты с SMD светодиодами необходимо сравнить сколько светодиодов расположено на метр и принимать решение исходя из сравнения реальной яркости всех светодиодов вместе на определенном отрезке и цены.

Варианты применения светодиодов SMD 3528:

применение smd 3528

вариант применения светодиодной ленты 3528

_____________________________________________________________________________

Какие же выбрать светодиоды 5050, 3528, 3020, 3014, или какие-либо другие?
Необходимо исходить из размера светодиода и нужного количества светодиодов в зависимости от целей проекта.

 Мы рекомендуем проанализировать ваш проект и ответить на следующие вопросы:

1. необходимо ли акцентное освещение, основное освещение, многоцветное освещение со сменой цветов?

2. диммируемое освещение или нет?

3. какой цвет необходим?

4. нужен ли высокий индекс цетопередачи (CRI index, этот индекс определяет, насколько будут естественно выглядеть цвета в помещении)?

5. какая яркость необходима?

При приобретении светодиодов обратите внимание на следующее:

1. сколько светодиодов на бобине и сколько совокупно люменов выдает светодиодная лента?

2. обратите внимание на индекс цветопередачи — он должен быть не менее 80 (хороший уровень, более 90 считается очень хорошим уровнем)?

3. сколько ватт потребляет лента?

Если продавец не располагает соответствующей информацией, попробуйте найти ее в спецификациях производителя.

сид smd 3528 4-контактный Сделайте окружающую среду ярче Smart lighting Solutions

Добавьте блеска своей среде с помощью широкого набора. сид smd 3528 4-контактный на сайте Alibaba.com. Обратите внимание на впечатляющие предложения, предлагаемые на эти удивительные продукты на сайте. Купить качественную. сид smd 3528 4-контактный чипы с вашими точными характеристиками после просмотра обширного каталога продуктов. Перед тем, как совершить крупную покупку, закажите образцы. Хватай. сид smd 3528 4-контактный с индивидуальными логотипами и упаковкой.

На Alibaba.com вы найдете надежный международный сайт. сид smd 3528 4-контактный продавцы с отзывами и учетными данными. Получите дешевые варианты этого продукта, которые удобны для карманов и экономят ваши деньги. Выберите высокую яркость. сид smd 3528 4-контактный с низким энергопотреблением для снижения затрат. Просматривайте и пользуйтесь продуктами с долгим сроком службы и простой установкой. сид smd 3528 4-контактный можно безопасно доставить в ваше помещение в короткие сроки.

Приобрести высокое качество. сид smd 3528 4-контактный с высокой мощностью освещения, если вам нужна дополнительная яркость для ваших домов или других коммерческих заведений. Интеллектуальные системы освещения можно приобрести в соответствии с вашими требованиями после фильтрации поиска здесь. Выбрать. сид smd 3528 4-контактный поставщиков и продуктов с расширенным гарантийным сроком до 5 лет. Эти изделия доступны в различных цветовых оттенках для создания эффектных украшений. Эти высокие мощности. Устройства сид smd 3528 4-контактный призваны улучшить вашу атмосферу. Некоторые разновидности теплого света этих систем также снижают нагрузку на глаза.

Огромный ассортимент. Параметры сид smd 3528 4-контактный доступны на Alibaba.com, которые вы можете выбрать и купить. Вы можете выбрать индивидуальные варианты продуктов, связавшись с продавцами через онлайн-чаты, изучив их учетные данные и отзывы. сид smd 3528 4-контактный поставщики могут добавлять в свой букет предложений через международные предложения со скидкой. оптовики.

3528 и 5050 SMD | Все, что вам нужно знать

Белая светодиодная лента

, в которой используется микросхема SMD 3528

Светодиод 3528 – это меньший по размеру чип SMD, чем те, что используются в светодиодной ленте 5050 SMD, его размеры составляют 3,5 мм x 2,8 мм. Светодиодный чип 3528 в основном используется в светодиодной ленте из 60 светодиодов на метр, потребляющей 4,8 Вт и при 12 В (обычно известной как светодиодная лента 4,8 Вт / м или 5 Вт / м). При таком количестве на метр этого SMD вы получите гладкий, яркий эффект, когда он будет освещен на поверхности, с выходным световым потоком около 330-360 люмен на метр (эквивалент галогена 40 Вт) в зависимости от цвета.Цвета, доступные в 3528 SMD, – теплый и холодный белый (могут быть выполнены все требования по шкале Кельвина), красный, зеленый, синий и янтарный. Наиболее распространенный тип применения светодиодной ленты 60 LED 3528 SMD – это функциональное освещение, например, освещение цоколя, освещение бухт, в домах, барах, ресторанах и отелях и т. Д.

Другой светодиодной лентой, использующей 3528 SMD, является светодиодная лента. 120 таких светодиодов на метр потребляют 9,6 Вт (широко известная как светодиодная лента 9,6 Вт / м или 10 Вт / м). Он доступен в тех же цветах, хотя и далеко не так популярен, как «стандартная» светодиодная лента с 60 светодиодами на метр.Выходная мощность будет ровно вдвое больше, так как при использовании двойного количества светодиодов около 660-720 люмен на метр в зависимости от цвета. Применение этой светодиодной ленты по-прежнему будет включать освещение, но там, где больше окружающего света, поэтому требуется более высокая мощность, чем 4,8 Вт п / м.

Обе эти светодиодные ленты доступны в версии IP67. Точки разреза для светодиодных лент будут составлять 50 мм для 60 светодиодов на метр и 25 мм для 120 светодиодов на метр.

При использовании 60 или 120 светодиодов на метр 3528 SMD не выделяют много тепла (их легко можно коснуться руками).Для них требуется печатная плата шириной не менее 8 мм, а для версии со 120 светодиодами на метр – печатная плата толщиной 2 унции. Если светодиодная лента, которую вы используете, соответствует этим требованиям, вы можете легко разместить ее в любом месте, так как в ней уже будет достаточно радиатора, чтобы не требовать алюминиевого профиля.

Есть много марок 3528 SMD. Высококачественный брендовый Epistar SMD обеспечит вам самые яркие 3528 SMD на рынке, а также отличную однородность цвета и надежность с выходом 70% за 50 000 часов.Если вы выберете одну из более дешевых альтернатив, вы получите меньшую яркость, а также ненадежность и несоответствие цвета внутри барабана, а также между барабанами.

[PDF] Lumimicro 3528 One Chip Specification

1 Док. Номер: LUMI P SPEC PIN-SMD LED Белый светодиод Одобрение покупателем Модель Дата выпуска LMFL2P35A1WHZ Проверено Утверждено D …

Lumimicro 3528 – Спецификация одного чипа, док. Номер: LUMI 3528-2P- 05 08 17- SPEC

3528-2PIN-SMD LED Белый светодиод

Одобрение клиента

Проверено

Модель

Одобрено

LMFL2P35A1WHZ03

170002 Дата выпуска 2005 –0003

Описание

Светодиод типа SMD

Написано

Проверено

Утверждено

Контактное лицо Тел .: 82-31-213-9200 Факс: 82-31-213-9210 Домашняя страница: www.lumimicro.com

-1-

www.lumimicro.com

Lumimicro 3528 – Спецификация одного чипа

◆ Lumimicro FLASH LED P / N

-2-

www.lumimicro.com

Lumimicro 3528 – One Спецификация микросхемы

◆ Характеристики [1] Встроенный 1 микросхема Чип сверхсветового светодиода [2] Чип сверхсветового светодиода [3] Широкий угол обзора [4] Внешние размеры: 3,5 x 2,8 x 1,9 мм [5] Вывод корпус с двумя отдельными контактами

◆ Габаритные размеры

Знак полярности

Единицы: мм, допуск: ± 0.1

◆ Полярность светодиодной схемы

[2]

[1]

Mark

[2]

[2]

[1]

[1]

-3-

www. lumimicro.com

Lumimicro 3528 – Спецификация одного чипа

◆ Абсолютный максимальный номинальный параметр

Цвет

Символ

Номинальное значение

Устройство

Все цвета

IF-1

30

мА Все цвета

IPF-1

100

мА

Обратное напряжение

Все цвета

VR-1

5

В

Напряжение ESD

Все цвета

ESD-1

ESD-1

Температура хранения

All Color

TST

от -40 до + 120

° C

Температура пайки

All Color

TSD

260C в течение 5 секунд

° C

900 02 Прямой постоянный ток Прямой импульсный ток

* 1

* 1

:

Прямой импульсный ток: ширина импульса

◆ Характеристики пиковой силы света [Условие: 20 мА – Ta = 25 ° C] Цвет интенсивности света

Деталь Нет.

Позиция

Обозначение

Единица МИН.

ТИП.

Max

Белый

LMFL2P35A1WHZ03

Интенсивность освещения

IV

1000

1500

2000

мкд

Белый

LMFL2P35A1WHX03

Интенсивность освещения

IV

1000

1500

2000

mcd

LMFL2P35A1WWZ03

Яркость света

IV

700

900

mcd

Характеристики Теплый белый

+ Допустимое значение:

+ Допустимое отклонение:

+ Допуск = 25 ° C] CCT Color

P / N

Item

Symbol

Ед. Изм.

ТИП.

Max

LMFL2P35A1WHZ03

Цветовая температура

CCT

4500,0

6500,0

10000,0

K

LMFL2P35A1WHX03

Цветовая температура

CCT

4500,0

6500,0

10000,0

K

LMFL2P35A1WWZ03

Цветовая температура

CCT

2800,0

3200,0

3800,0

K

Белый

Теплый белый

Допуск измерения: + / – 10%

-4-

.lumimicro.com

Lumimicro 3528 – Спецификация одного чипа

◆ Характеристики прямого напряжения [Состояние: 20 мА – Ta = 25 ° C]

Цвет прямого напряжения

Полностью белый

Элемент

Символ

Прямое напряжение

VF

Единица МИН.

ТИП.

Макс

3,0

3,4

3,8

В

Допуск измерения: + / – 10%

◆ Белый Спецификация корзины CIE [Состояние: 20 мА – Ta = 25 ° C]

Зеленый

Красный

Синий

-5-

www.lumimicro.com

Lumimicro 3528 – Спецификация одного чипа

◆ Оптические и электрические характеристики

Ta = 25 ° C

Ta = 25 ° C

IF = 20 мА / чип

IF = 20 мА / чип

Спектральный график

Допустимый ток на микросхему

VF: прямое напряжение (В), IF: прямой ток (м A), Ta: температура окружающей среды (° C)

-6-

www.lumimicro.com

Lumimicro 3528 – Спецификация одной микросхемы

◆ Направленность

Направление X

Направление Y

-7-

www.lumimicro.com

Lumimicro 3528 – Спецификация одного чипа

◆ Результаты по надежности

-8-

www.lumimicro.com

Lumimicro 3528 – Спецификация одного чипа

◆ Рекомендуемый рисунок накладки

Размер кармана

-9-

www.lumimicro.com

Lumimicro 3528 – Спецификация одного чипа

◆ Размеры катушки Φ 178

Φ 25 Φ 21,4

Φ 60

Φ 13,5

Φ 13,5

.4

9 12

Одна катушка

Единица

Допуск

Макс. 1,500EA

мм

0,1

◆ Специф.

LUMIMICRO

FLASH SIDE VIEW LED LED

– Алюминиевый мешок

Алюминиевый мешок

Катушка в мешке

Кремнезем в мешке

Количество товаров в мешке

1 катушка

1 Silica 1,500ea

– Спецификация коробки.

Коробка

Размеры (ширина / толщина) Единица: мм

Катушки в коробке

Товары в QNT в коробке

275/285/200

10

Макс .: 15000ea

– 10 –

www .lumimicro.com

Lumimicro 3528 – Спецификация одного чипа

◆ Спецификация этикетки.

Название модели Название ранга Дата отгрузки Количество ленты Lumimicro-Lot Номер

◆ Меры предосторожности при использовании Это устройство не должно использоваться с какими-либо жидкостями, такими как вода, масло, органический растворитель и т. Д. При необходимости промывки следует использовать IPA. использовал. Когда светодиоды горят, рабочий ток следует определять после учета максимальной температуры окружающей среды. Светодиоды необходимо хранить, чтобы поддерживать чистую атмосферу.Если светодиоды хранятся в течение 3 месяцев или более после отправки с LUMIMICRO, для хранения следует использовать герметичный контейнер с атмосферой азота. Светодиоды необходимо припаять погружением в течение семи дней после вскрытия влагонепроницаемой упаковки. Упакуйте неиспользованные продукты в влагозащитную упаковку, сложите, чтобы закрыть любое отверстие, а затем храните в сухом месте. Внешний вид и характеристики продукта могут быть изменены для улучшения без предварительного уведомления. Эти светодиоды чувствительны к статическому электричеству и скачкам напряжения.При работе со светодиодами рекомендуется использовать браслет или антистатическую перчатку. Если к светодиодам будет приложено повышенное напряжение, превышающее абсолютный максимум, это вызовет повреждение светодиодов и приведет к их разрушению. Поврежденные светодиоды будут демонстрировать некоторые необычные характеристики, такие как заметно увеличенный ток утечки, напряжение включения становится ниже и светодиоды не горят при низком токе.

– 11 –

www.lumimicro.com

Lumimicro 3528 – Спецификация одного чипа

◆ Условия пайки

Dip Max 260C

Темп.(℃) Макс. 150C

Предварительный нагрев 120макс.

120сек.

① Условия погружения припоя Погружение выводов в ванну для пайки при MAX260 ℃ должно составлять максимум 5 секунд.

5 сек.

30 сек. RT

Время

Макс 240 ° C

Температура (℃)

Макс 150 ° C

② Условия оплавления Предварительный нагрев до 150 ℃ макс. в течение 2 минут макс. Температура пайки должна быть не более 240 ℃. в течение 5 секунд макс.

5 сек.

120 сек

Время

③ Для ручной пайки Не более 5 секунд при MAX300 ℃, под паяльником.

– 12 –

www.lumimicro.com

Процентная единица:%

Рабочая температура в помещении (Ta = 25 градусов C) 120 Относительная интенсивность (%)

IV Единица: cd

3528 1,9T Тепло-белый 1Chip LED – Температура помещения [Ta = 25 ℃] Срок службы Время Данные Время 0 1000 5000 10000 20000 40000 60000 1,158 1,132 1,088 1,040 1,004 0,988 Ток = 10 мА 1,168 1,142 1,119 1,086 1,053 1,019 0,971 0,938 Ток = 20 мА Время 0 1000 5000 10000 20000 40000 60000 100 99,17 96,92 93.10 88,99 85,97 84,62 Ток = 10 мА 100 97,97 95,09 92,25 89,21 85,04 82,17 Ток = 20 мА

100 80 60 40 Ток = 10 мА Ток = 20 мА

20 0 0

20000

40000

60000

Время (часы)

80000

100000

80000 0,936 0,881 80000 80,10 77,13

100000 0,879 0,824 100000 75,27 72,15

3528 Светодиодная лента – Получите гибкие светодиодные ленты на заказ сегодня в Elstar

Что такое светодиодные ленты 3528

Когда дело доходит до освещения ваших домов, офисов, промышленных помещений и т. Д., Нет ничего лучше гибких светодиодных лент.Они универсальны, просты в установке, легки в кармане и долговечны. Светодиодные ленты 3528 – одни из наиболее популярных гибких светодиодных лент на рынке. Это связано с тем, что они достаточно малы по размеру, чтобы их можно было установить в любом месте, не нарушая эстетики пространства, но при этом они обладают большим преимуществом, когда дело доходит до освещения вашего пространства.

Так что же на самом деле означает 3528? Как и все названия светодиодов, 3528 просто обозначает размер светодиодного чипа, установленного на полосе, который в данном случае составляет 35 мм × 28 мм.Светодиодные ленты Elstar 3528 представляют собой световые ленты SMD, то есть светодиоды устанавливаются на поверхность ленты. Это делает наши светодиодные ленты более эффективными и эффективными.

Характеристики светодиодной ленты 3528

3528 Светодиодные ленты SMD – популярный выбор среди пользователей светодиодов из-за их универсальности и простоты использования. Если у вас есть особый проект освещения, Elstar может помочь настроить светодиодные ленты на уровне SMD (читайте дальше, чтобы узнать больше). В то же время у нас есть множество светодиодных лент 3528 SMD, которые обязательно привлекут ваше внимание.

Вот три вида светодиодных лент 3528, которые предлагает Эльстар, а также их характеристики и функции.

3528 Светодиодная лента

Это самая базовая версия из семейства светодиодных лент 3528. Полоса оснащена высококачественными светодиодами, закрепленными на прочной, но гибкой полосе. Наши светодиодные ленты 3528 обладают следующими характеристиками:

  • Полностью регулируемая яркость: светодиодные ленты Elstar 3528 могут быть уменьшены до минимальной мощности или увеличены до 720 люмен на метр.Приглушить световую полосу можно с помощью одного из наших контроллеров светодиодных лент Elstar.

  • Прочная конструкция: Наши светодиодные ленты 3528 SMD имеют двухслойную печатную плату из чистой меди. Это помогает улучшить проводимость полосы по току и предотвращает падение напряжения.

  • Perfect Luminosity: Светодиодные ленты Elstar 3528 имеют угол луча 120 градусов, что означает, что свет равномерно распределяется в вашем пространстве.

  • Простая установка: Светодиодные ленты 3528 имеют клей 3M сзади, что позволяет легко приклеивать их к любой плоской поверхности.Если вы хотите установить светодиодные ленточные светильники на неровной поверхности, обратите внимание на наш алюминиевый профиль для светодиодного освещения.

  • Гарантия

    : на все светодиодные ленточные светильники Elstar 3528 дается гарантия от 2 до 5 лет, поэтому вы можете быть уверены в их качестве и производительности.

3528 Регулируемые полосы CCT

Если вы ищете более яркую светодиодную ленту, которая также дает вам контроль над цветовой температурой, то регулируемые полоски Elstar 3528 CCT – это то, что вам нужно.Регулируемые светодиодные ленты 3528 CCT имеют следующие атрибуты:

  • Регулируемый CCT: CCT определяет цветовую температуру светодиодных лент. Регулируемые полосы Elstar 3528 CCT позволяют изменять температуру белого света, отображаемого полосой. Это очень удобно, когда вы хотите изменить общее настроение вашего пространства, не устанавливая разные полосы.

  • Несколько каналов: вы можете изменить цветовую температуру наших регулируемых полосок 3528 CCT с холодного белого на теплый белый.Полоски имеют 3 канала, которые позволяют легко переключаться между различными цветовыми температурами.

  • Больше яркости: Наши регулируемые полосы 3528 CCT содержат 120 светодиодов на метр полосы. Светодиоды производят больше света, чем стандартные светодиодные ленты 3528. Это делает регулируемую полосу 3528 CCT более ярким вариантом освещения.

  • High Performance: Регулируемые светодиодные ленты Elstat 3528 CCT поставляются с 3-летней гарантией, подтверждающей их высокую производительность и качество.

Встроенная регулируемая полоса 2-в-1 3528 CCT

Наша встроенная регулируемая полоса 2-в-1 3528 CCT сочетает в себе лучшее из обоих миров. Это дает вам свободу выбора желаемой цветовой температуры, а также возможность управления яркостью. Встроенная регулируемая полоса 2-в-1 3528 CCT имеет следующие атрибуты:

  • Greater Control: встроенная регулируемая полоска 2-in-1 3528 CCT дает вам больший контроль над цветовой температурой.Вы можете выбрать любую цветовую температуру от 2700K до 6500K.

  • Высокая яркость: Наша встроенная регулируемая полоса 2-в-1 3528 CCT содержит 120 светодиодов на метр полосы, что делает ее одной из наших более ярких светодиодных полос. Одна полоска создает достаточно света, чтобы осветить небольшое пространство.

  • Высокое качество: встроенная регулируемая полоса 2-в-1 3528 CCT поставляется с гарантией от 2 до 5 лет, что отражает наше обещание выпускать высококачественные продукты с высокими эксплуатационными характеристиками.

Типы светодиодных лент 3528 в Эльстар

Наша базовая модель светодиодной ленты 3528 доступна в нескольких различных конфигурациях. Мы понимаем, насколько разнообразными могут быть потребности в освещении, поэтому наши светодиодные светильники соответствуют этому стандарту. Вот типы светодиодных лент 3528, которые предлагает Эльстар:

3528 SMD 60 светодиодов / м

Эта светодиодная лента состоит из 60 светодиодов, установленных на одном метре ленты. При ширине печатной платы 8 мм и напряжении 12 В постоянного тока эта светодиодная лента SMD 3528 потребляет 4 шт.8 Вт энергии на метр. Это однорядный светодиод, поэтому он не занимает много места и идеально подходит для освещения небольших помещений и проектов. Светодиодная световая лента доступна в красном, синем, зеленом, желтом, белом и теплом белом цветах.

3528 SMD 120 светодиодов / м

Если вы хотите, чтобы ваши светодиоды были ярче, используйте эту полосу. Он имеет 120 светодиодов на метр полосы, но ширина печатной платы остается 8 мм. Это означает, что полоска ярче, но не шире, что делает ее чрезвычайно универсальной.Это самая распространенная светодиодная лента 3528 SMD, представленная на рынке. Он потребляет 9,6 Вт энергии на метр и доступен в красном, синем, зеленом, желтом, белом и теплом белом цветах.

3528 SMD 240 светодиодов / м, однорядный

Этот светодиод 3528 SMD очень популярен в промышленных и коммерческих целях. Это связано с тем, что при 240 светодиодах на метр полосы светодиодная лента ярче и светлее. Все светодиоды смонтированы в один ряд с шириной печатной платы 10 мм. Полоса потребляет 19,2 Вт энергии на метр полосы, что делает ее эффективным способом освещения больших пространств.Вы можете купить 3528 светодиодов SMD 240 / м, однорядные, красного, синего, зеленого, желтого, белого и теплого белого цветов.

3528 SMD 240 светодиодов / м, двухрядный
Светодиодные лампы

, используемые на фабриках, в операционных, на рабочих местах и ​​т. Д., Требуют большей яркости, чем обычные светодиодные ленты. Поэтому компания Эльстар разработала двухрядную световую ленту из 3528 SMD 240 светодиодов / м. Эта светодиодная лента в два раза больше, чем у 3528 светодиодов SMD 240 на метр в один ряд, но при этом она всего на 5 мм шире. С шириной печатной платы 15 мм и потребляемой мощностью 19.Эта светодиодная лента мощностью 2 Вт / метр ярче, но эффективнее. Вы можете купить светодиодную ленточную лампу красного, синего, зеленого, желтого, белого и теплого белого цветов.

SMD LED 3528 Применение световых полос

Светодиодная лента

SMD LED 3528 – одна из самых универсальных светодиодных лент на рынке. Вы можете использовать полосы 3528 с более низкой плотностью для освещения таких элементов, как плинтусы и навесные светильники, в домах, барах, ресторанах, отелях и других местах. Их также можно использовать для акцентного освещения, освещения под шкафом, освещения лестницы, декоративного освещения и т. Д.

Полосы 3528 с более высокой плотностью можно использовать в местах, где требуется большое количество естественного освещения, например в офисах, школах, фабриках и т. Д. Более яркие световые полосы SMD LED 3528 можно использовать в операционных, на ювелирных фабриках, на верстаках, в контрольных лабораториях и т. Д. Они отлично подходят для рабочего освещения, вывесок, наружного освещения, освещения мероприятий и многого другого.

В чем разница между SMD LED 3528 с полосой 5050?

SMD LED Световые полосы 3528 и 5050 – это самые распространенные светодиодные лампы, представленные на рынке.Кроме того, они самые универсальные, поэтому вы чаще встретите их бодающимися головами. Две светодиодные ленты похожи в том, что их можно использовать для аналогичных целей, а для их установки или монтажа требуется один и тот же процесс. Но на этом сходство заканчивается.

Основное различие между светодиодной лентой 3528 и светодиодной лентой 5050 состоит в том, что последняя фактически представляет собой трехчиповый элемент. Это означает, что SMD LED 5050 фактически состоит из трех микросхем, установленных в одном светодиоде. Это открывает мир конфигураций RGB, которые не предлагает 3528.

Вот некоторые из основных различий между светодиодными лентами 3528 и 5050.

Характеристики 3528 5050
Размер SMD 35 мм × 28 мм 50 мм × 50 мм
Количество чипов Однокристальный Трехчиповый
Яркость от 360 до 720 люмен (на метр) 1000 люмен и выше (на метр)
Цвета Красный, зеленый, синий, желтый, белый, теплый белый Красный, зеленый, синий, желтый, белый, теплый белый, RGB
Рассеивание тепла Радиатор не требуется Требуется радиатор
(предпочтительно алюминиевый профиль)
Контроль Полностью регулируемая, CCT Control Полностью регулируемая яркость, управление CCT, управление RGB
Угол луча 120 градусов 120 градусов
Рекомендуемое приложение Функциональное освещение, Рабочее освещение, Яркое окружающее освещение, Подсветка, Акцентное освещение, Освещение под столом / шкафом Рабочее освещение, Освещение RBG, Яркое окружающее освещение, Освещение настроения, Освещение событий, Непрямое освещение, Вывески

3528 Настройка светодиодных лент и оптовые заказы

Elstar специализируется на создании высококачественной светодиодной продукции, которая поможет вам эффективно осветить ваши помещения и проекты.Мы тщательно следим за процессом производства светодиодов, чтобы наша продукция выдержала испытание временем и своей производительностью. Но что действительно отличает нас от остальных, так это наша способность настраивать светодиодные ленты в соответствии с вашими потребностями.

Просто сообщите нам, что требуется для вашего проекта, и мы разработаем индивидуальные светодиодные ленты, которые будут соответствовать вашим целям, а также некоторые другие. Мы обеспечиваем индивидуальную настройку светодиодов на уровне печатной платы, чтобы гарантировать, что вы получите то, что обещали. Мы не только ведущие производители светодиодных лент, но и обеспечиваем дизайнерскую поддержку.Если вы не уверены, какой светодиодный продукт подходит для вашего проекта, наша команда экспертов поможет вам решить эту проблему.

Elstar предлагает решение для однооконного светодиодного освещения, которое удовлетворит все ваши потребности. Хотите осветить весь дом, фабрику, офис или склад? Не волнуйтесь, наша служба оптовых заказов светодиодов легко позаботится об этом. Мы отправляем оптовые заказы на светодиодные ленты по всему миру. Независимо от того, где вы находитесь и насколько велик (или мал) ваш световой проект, Elstar готов помочь вам осветить.

0.2w Epistar LED SMD 3528 Yellow Narrow Angle Smd Led Led Lens 60 Degree Specifications

Подробное описание продукта

Тип: smd led Материал микросхемы: InGaN
Цвет излучения: Желтый Сила света: Требования клиентов
Световой поток (лм): 800-1000мкд Мощность: 0.2W
Угол обзора (°): 120 градусов Индекс цветопередачи: Нулевой
Цветовая температура: 590-595 нм Рабочая температура: -20-85
Марка чипа: Epistar Chip, Sanan Chip, Epileds Chip Ток: 50 MA
Напряжение: 2,0–2,4 В Гарантия: 2 года
Срок службы: 50000-100000H

0.2w Epistar plcc4 3528 Желтая узкоугольная светодиодная линза SMD 60 градусов Технические характеристики

  • Характеристики :

  • Размер 3,5 * 2,8 * 1,7 мм

  • Цвет излучения: зеленый, но красный, синий, Доступны янтарный, желтый, фиолетовый, розовый, теплый белый и белый цвета.

  • Упаковка: 2000 штук на катушке

  • Цвет лен: желтый

  • Сила света: 800-1000MCD

  • Ток: 50 мА

  • Напряжение: 2.0-2,4 В

  • Степень: 60

  • Упаковка в 8-миллиметровую ленту на катушке диаметром 7 дюймов.

  • Совместимость с оборудованием для автоматического размещения.

  • Совместимость с инфракрасной и паровой фазой пайки оплавлением.

  • Одноцветный тип.

  • Сам продукт останется в соответствии с версией, соответствующей требованиям RoHS.


  • Описания :

  • Тип светодиодной рамки Yh4528YD60 намного меньше, чем у SMD60 компоненты, что позволяет уменьшить размер платы, повысить плотность упаковки, меньшее пространство для хранения и, наконец, меньшее оборудование.

  • Кроме того, легкий вес делает их идеальными для миниатюрных приложений и т. Д.


  • Приложения :

  • Автомобильная промышленность: Подсветка приборной панели и переключателя.

  • Телекоммуникации: Индикатор и подсветка в телефоне, звуке и факсе.

  • Плоская подсветка ЖК-дисплея, переключателя и символа.

  • Автомобильный свет

  • Общего назначения.

  • Размер упаковки:

    Номер детали Материал микросхемы Цвет линз Исходный цвет
    Yh4528YD60 АлГаИнП Water Clear Желтый

Наши преимущества

Описание продукта

9602

.хорошее сырье
2. Медный слой
3. Соединение с золотым проводом

4. Санановые чипы
5. Срок службы легко> 50 000 часов

СВЕТОДИОДНЫЕ ЛАМПЫ НА ПОВЕРХНОСТИ
Тип продукта: Yh4528DY60
Абсолютные максимальные характеристики (Ta = 25 ° C)
Параметр
Символ
Значение Блок
Прямой ток
Если
50 мА
Обратное напряжение VR 5 В
Рассеиваемая мощность Pd 0.2 Вт
Диапазон рабочих температур Верх -25 ~ + 80 ° С
Диапазон температур хранения Tstg -30 ~ + 85 ° С

Пиковый импульсный ток

(режим 1/8 f = 1 кГц)

Ifp 70 мА
Электрооптические характеристики (TA = 25 ° C)
Параметр

Тест

Состояние

Символ

Значение Блок
Мин. Тип Макс
Длина волны Если = 50 мА WL 590 595 NM
Прямое напряжение Если = 50 мА Vf 2.0 2,4 В
световой поток
Если = 50 мА
φ 800 1000 MCD

Угол обзора при 50% IV

Если = 50 мА 1 /2 120 град.

Индекс цветопередачи

Если = 50 мА
CRI Ra
Обратный ток Vr = 5 В Ir 5 мкА

Размеры катушки :

Размеры несущей ленты :
Загруженное количество 2000 шт. На катушку.

Область применения

Широко используются в светодиодных лампах, светодиодных лампах, светодиодных панельных светильниках, светодиодах. потолочный светильник, светодиодный уличный фонарь, светодиодный светильник, шахтерский светильник, сценический светильник, фонарик, освещение, лампы освещения фонарей и фонарей, а также наружные рекламные щиты, такие как электронный дисплей, светофоры, знаки, автомобильные задние фонари, светодиодные модули, ЖК-подсветка, светодиодное освещение, светодиодные мягкая / жесткая световая полоса и т. д. – лучший выбор для замены традиционных источник света освещения.

3528 Светодиодные ленты | Эльстар светодиод

Характеристики продукта

Светодиодная лента 3528, 120 / м, ширина 8 мм, катушка 5 м – Эта универсальная светодиодная лента 3528 имеет мощность 9,6 Вт / м (3,2 Вт фут). В нем используется светодиодный чип 3528, размещенный через каждые 0,33 дюйма (8,3 мм). Эта светодиодная лента имеет освещение высокой плотности со 120 диодами на метр или (39 футов). Он разрезается через каждые 3 светодиодных чипа или 1 дюйм (25 мм) для 12 В постоянного тока и каждые 6 светодиодных чипов или 2 дюйма (50 мм) для 24 В постоянного тока.Ширина печатной платы этой светодиодной ленты 3528 SMD составляет 8 мм. Он имеет прочную клейкую ленту 3M на полосах IP20 и IP65, что позволяет ему отслаиваться и прилипать к большинству поверхностей. Светодиодные ленты 3528 SMD достигают максимального срока службы только при установке в алюминиевый профиль для рассеивания тепла, защиты от элементов и создания желаемых световых эффектов. Мы также можем предложить светодиодные ленты RGB 3528, которые помогут вам получить одобрение для ваших крупных проектов.

● Высокая плотность: 120 светодиодов на метр делают светодиодную ленту 3528 SMD более ровной, а если вы используете нашу направляющую с диффузорами, вы можете полностью избавиться от точек, что является желательной функцией при прямом освещении.

● Он яркий, но с возможностью диммирования, поэтому приобретите один из наших высококачественных диммеров и используйте рекомендуемый диммер, чтобы стильно отрегулировать интенсивность света, зная, что мы продаем лучшие диммеры, которые можно купить за деньги, так что ваши светодиоды прослужит долго.

● Создавать привлекательные проекты светодиодных лент проще, чем вы думаете.

● У нас есть вся необходимая светодиодная лента, разъемы, декодеры, блоки питания и металлический канал.

– Гарантия 2-5 лет.
– Доступен в красном, зеленом, синем, желтом, белом и теплом белом цветах. Короткий шаг светодиода 5/16 дюйма (8 мм)
– Светодиоды двойной плотности для высокой яркости
– Термостойкий клей 3M для долговечной связи
– Выбор одного светодиода BIN для обеспечения однородности цвета
– Максимальная длина в серии 32 фута 10 дюймов (10 Счетчиков)
– Компоненты высочайшего качества в упаковке 3528 Светодиоды SMD

Характеристики

Модель №. Цвет Длина (м) Кол-во светодиодов Тип светодиода Угол луча (градусы) Напряжение (В постоянного тока) Максимальная потребляемая мощность (Вт / м)
EST-312-R20 красный 5 600 3528 120 12 9,6
EST-312-Y20 Желтый 5 600 3528 120 12 9.6
EST-312-B20 Синий 5 600 3528 120 12 9,6
EST-312-G20 Зеленый 5 600 3528 120 12 9,6
EST-312-W20 белый 5 600 3528 120 12 9.6
EST-312-WW20 WW 5 600 3528 120 12 9,6

Внешние размеры

– 12V 3528 Светодиодная лента

– 24V 3528 Светодиодная лента


Почему выбирают гибкую светодиодную ленту Elstar

1.Печатная плата : Elstar использует печатную плату не менее 2 унций, некоторые – 3 унции и 4 унции для лучшего рассеивания. Они на 100% состоят из чистой меди. Большая часть наших печатных плат является стандартом UL от производителя печатных плат компании Hongqi Lighting и основателя Soonest Electronics.

2. Светодиодный чип : Elstar в основном использует светодиодные чипы марки Epistar. По желанию заказчика мы можем изготовить чипы других брендов, например, светодиодные чипы Cree, Samsung, Philips, San’an, Honglitronic и Smalite. Все эти светодиодные чипы высокого качества.Мы всегда ориентируемся на высокое качество.

3. Индекс цветопередачи : Elstar использует светодиодные чипы не менее Ra80 для наших светодиодных лент 3528. Когда мы тестируем интегрирующую сферическую машину, она обычно показывает Ra83 для большинства наших светодиодных чипов. Мы также используем светодиодные чипы Ra90 и Ra95 для специальных проектов. Мы можем предложить протокол испытаний для каждой партии нашей светодиодной ленты.

4. Однородность : Elstar всегда поддерживает одинаковую цветовую температуру бункера для всей нашей светодиодной ленты 3528 SMD.Это очень важно для всех наших клиентов.

5. Рейтинг водонепроницаемости : Мы можем предложить не только традиционный процесс водонепроницаемости IP65, IP67, IP68, но также новый процесс экструзии силикона для водонепроницаемости IP65, IP66, IP67, IP68 в молочных капсулах без точек. Большинство наших водонепроницаемых форм находятся в частном режиме.

6. Команда инженеров : У Elstar есть собственная команда инженеров. Какой бы ни была гибкая печатная плата или жесткая печатная плата, наша команда инженеров может составить файл greber для клиентов в первый раз.Мы приветствуем все заказы OEM и ODM со всего мира.

Водонепроницаемые версии

Детали упаковки

Размер коробки (мм) Кол-во / Катушка (M) Q’TY / CTN (катушка) Вес брутто (кг) IP-класс
415 * 415 * 275 5 60 9 IP20
415 * 415 * 275
5 60 14 IP65
415 * 415 * 275
5 45 16 IP68


3528 smd led Технические характеристики, чтобы украсить вашу среду – Alibaba.com

Добавьте блеска своей среде с помощью широкого набора. 3528 smd led Технические характеристики предлагаются на Alibaba.com. Обратите внимание на впечатляющие предложения, предлагаемые на эти удивительные продукты на сайте. Купить качественную. 3528 smd led технические характеристики микросхем с вашими точными характеристиками после просмотра обширного каталога продукции. Перед тем, как совершить крупную покупку, закажите образцы. Схватить. 3528 smd led технические характеристики с индивидуальными логотипами и упаковкой.

Alibaba.com – это надежный международный сайт. 3528 smd led технические характеристики продавцов с отзывами и данными. Получите дешевые варианты этого продукта, которые удобны для карманов и экономят ваши деньги. Выберите высокую яркость. 3528 smd led спецификации с низким энергопотреблением для снижения стоимости. Просмотрите и воспользуйтесь продуктами с долгим сроком службы и простой установкой. 3528 SMD LED спецификации могут быть доставлены в ваше помещение в кратчайшие сроки.

Покупайте качественные. 3528 smd led спецификаций с высокой мощностью освещения, если вам нужна дополнительная яркость для вашего дома или других коммерческих заведений. Интеллектуальные системы освещения можно приобрести в соответствии с вашими требованиями после фильтрации поиска здесь. Выбирать. 3528 smd led спецификации поставщиков и продуктов с расширенными сроками гарантии до 5 лет. Эти изделия доступны в различных цветовых оттенках для создания эффектных украшений. Эти высокие мощности. 3528 SMD LED технические характеристики Устройства созданы для улучшения вашей атмосферы. Некоторые разновидности, такие как теплый свет этих систем, также снижают нагрузку на глаза.

Огромный ассортимент. Технические характеристики светодиодов 3528 smd На Alibaba.com доступны опции , которые вы можете выбрать и купить. Вы можете выбрать индивидуальные варианты продуктов, связавшись с продавцами через онлайн-чат, изучив их учетные данные и отзывы. 3528 smd led спецификации поставщики могут добавить в свой букет предложений через предложения со скидкой от международных оптовиков.

Китай светодиодный SMD производитель, светодиодный светильник, поставщик светодиодной продукции

Компания занимается разработкой, производством, продажей, послепродажным обслуживанием как одно из высокотехнологичных предприятий фотоэлектрического освещения, специализирующееся на производстве светодиодных светодиодов LAMP, интеграции, высокомощных светодиодов и источника света COB SMD 2835, 3014, 3535, 5630, 5730, 5050, например, источник света и светодиодный прожектор, светодиодная лампа для горнодобывающей промышленности, светодиодная люминесцентная лампа, светодиодная потолочная лампа, светодиод…

Компания занимается разработкой, производством, продажей, послепродажным обслуживанием как одно из высокотехнологичных предприятий фотоэлектрического освещения, специализирующееся на производстве светодиодных светодиодов LAMP, интеграции, высокомощных светодиодов и источника света COB SMD 2835, 3014, 3535, 5630, 5730, 5050, например, источник света и светодиодный прожектор, светодиодная лампа для горнодобывающей промышленности, светодиодная люминесцентная лампа, светодиодная потолочная лампа, светодиодное ландшафтное освещение, освещение, светодиодное внутреннее освещение, продукты для светодиодного освещения и т. Д.Продукты серии SMD SMT LED компании используют импортные чипы с высокой светоотдачей, узким спектром, хорошей монохроматичностью, высокой цветопередачей, экологической защитой окружающей среды, прецизионным постоянным током, сроком службы 50000 часов, низким затуханием, высокой яркостью, низким затуханием, малым потреблением энергии, долгий срок службы. Антистатическая способность, высокая яркость, хорошая однородность цвета; Отказ при слабом освещении, долгий срок службы и другие характеристики; Осветительные лампы и фонари готового продукта со встроенным светодиодным источником света высокой мощности, напряжение, мощность, цветовая температура, размер, изменение цвета, а также внутреннее и внешнее управление могут быть установлены в соответствии с требованиями заказчика; Продукты могут широко использоваться на дорогах, мостах, площадях, садовых ландшафтах, жилых и коммерческих кварталах, дворах, гостевых домах, отелях, торговых площадях, танцевальных залах, театрах, офисе, доме и т. Д. Во всех видах жизни, отдыха и развлечений. .Корпоративный дух принципа «практичность, новаторство и предприимчивость, качество во-первых, прежде всего обслуживание», разнообразие дизайна, умеренная цена на основе рынка, продукция экспортируется в Европу, Северную Америку, Японию, Южную Корею, Юго-Восточную Азию и другие мировые рынки. , мы будем создавать больше продуктов и услуг для большего количества клиентов, удовлетворять потребности более широкого рынка, искренне надеемся на ваше искреннее сотрудничество, создадим лучший мир. Приветствуем новых и старых клиентов, пишем звонки, разбираемся в деловых переговорах.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
