Светодиод и батарейка: Вечный фонарик за 5 минут – инструкция – как собрать

0 Comments

Содержание

1,5 и 3 Вольта, 9В Крона

Содержание

  1. К каким батарейкам можно подключать светодиод?
  2. Как подключить от пальчиковой батарейки АА 1,5В
  3. Как подключить от 3В батарейки
  4. Как подключить от 9В батарейки Крона

Доступность и относительно низкие цены на сверхъяркие светодиоды (LED) позволяют использовать их в различных любительских устройствах. Начинающие радиолюбители, впервые использующие светодиоды в своих конструкциях, часто задаются вопросом, как подключить светодиод к аккумулятору? Прочитав этот материал, читатель узнает, как зажечь светодиод практически от любой батарейки, какие схемы подключения светодиодов можно использовать в конкретном случае, как рассчитать элементы схемы.

К каким батарейкам можно подключать светодиод?

В принципе можно легко зажечь светодиод от любой батарейки. Электронные схемы, разработанные радиолюбителями и профессионалами, позволяют добиться успеха в решении этой задачи. Другое дело, как долго схема будет работать непрерывно с конкретным светодиодом (LED) и конкретной батарейкой или батарейками.

Чтобы оценить это время, следует знать, что одной из основных характеристик любого аккумулятора, будь то химический элемент или батарея, является его емкость. Емкость батареи — C выражается в ампер-часах. Например, емкость обычных пальчиковых батареек ААА в зависимости от типа и производителя может быть от 0,5 до 2,5 ампер-часов. В свою очередь светодиоды характеризуются рабочим током, который может составлять десятки и сотни миллиампер. Таким образом, можно примерно рассчитать, сколько прослужит аккумулятор по формуле:

T= (C*Ubat)/(Uwork.led*Iwork.led)

В этой формуле числитель — это работа, которую может совершить батарея, а знаменатель — ток, потребляемый светодиодом. В формуле не учитывается КПД той или иной схемы и то, что полностью использовать всю емкость аккумулятора крайне проблематично.

При проектировании устройств с батарейным питанием обычно стараются, чтобы их потребляемая мощность не превышала 10 — 30 % от емкости батареи. Руководствуясь этим рейтингом и приведенной выше формулой, можно прикинуть, сколько аккумуляторов данной емкости необходимо для питания того или иного светодиода.

Как подключить от пальчиковой батарейки АА 1,5В

К сожалению, нет простого способа запитать светодиод от одной батарейки АА. Дело в том, что рабочее напряжение светодиодов обычно превышает 1,5 В. У сверхъярких светодиодов это значение находится в пределах 3,2 — 3,4 В. Поэтому для питания светодиода от одной батарейки нужно собрать преобразователь напряжения. Ниже приведена схема простого преобразователя напряжения на двух транзисторах, с помощью которого можно управлять 1 — 2 суперяркими светодиодами с рабочим током 20 миллиампер.

Этот преобразователь представляет собой блок-генератор, собранный на транзисторе VT2, трансформаторе Т1 и резисторе R1. Блокирующий генератор формирует импульсы напряжения, в несколько раз превышающие напряжение источника тока. Диод VD1 выпрямляет эти импульсы. Дроссель L1, конденсаторы С2 и С3 — элементы выравнивающего фильтра.

Транзистор VT1, резистор R2 и стабилитрон VD2 являются элементами стабилизатора напряжения. Когда напряжение на конденсаторе С2 превышает 3,3 В, стабилитрон открывается и создается падение напряжения на резисторе R2.

При этом первый транзистор откроется и закроет VT2, генератор блокировки перестанет работать. Таким образом, выходное напряжение преобразователя стабилизируется на уровне 3,3 В.

Как и VD1, лучше использовать диоды Шоттки, у которых малое падение напряжения в открытом состоянии.

Трансформатор Т1 можно намотать на ферритовом кольце 2000НН. Диаметр кольца может быть от 7 до 15 мм. В качестве сердечника можно использовать кольца от преобразователей энергосберегающих лампочек, катушек фильтров компьютерных блоков питания и т д. Обмотки выполнены из эмалированного провода диаметром 0,3 мм по 25 витков в каждой.

Эту компоновку можно безболезненно упростить, исключив элементы стабилизации. В принципе схема может обойтись без дросселя и одного из конденсаторов С2 или С3. Собрать упрощенную схему своими руками сможет даже начинающий радиолюбитель.

Схема хороша еще и тем, что будет работать непрерывно, пока напряжение питания не упадет до 0,8В.

Как подключить от 3В батарейки

Вы можете подключить сверхъяркий светодиод к 3-вольтовой батарее без использования каких-либо дополнительных деталей. Так как рабочее напряжение светодиода чуть больше 3 В, светодиод не будет гореть на полную мощность. Иногда это может быть даже полезно. Например, из светодиода с выключателем и дисковой батарейки на 3 В (в народе называемой таблеткой), используемой в материнской плате компьютера, можно сделать небольшой брелок-фонарик. Такой миниатюрный фонарик может пригодиться в разных ситуациях.

Можно погонять светодиод от такой батарейки — таблетка на 3 Вольта

Используя пару аккумуляторов на 1,5 В и коммерческий или самодельный инвертор для управления одним или несколькими светодиодами, можно создать более серьезную конструкцию. Схема одного из таких преобразователей (бустеров) показана на рисунке.

Бустер на базе микросхемы LM3410 и нескольких насадок имеет следующие характеристики:

  • входное напряжение 2,7 — 5,5 В.
  • максимальный выходной ток до 2,4 А.
  • количество подключаемых светодиодов от 1 до 5.
  • частота преобразования от 0,8 до 1,6 МГц.

Выходной ток преобразователя можно регулировать изменением сопротивления измерительного резистора R1. Несмотря на то, что из технической документации следует, что микросхема рассчитана на подключение 5 светодиодов, реально ее можно подключить до 6. Это связано с тем, что максимальное выходное напряжение микросхемы составляет 24 В. LM3410 также позволяет для регулировки яркости светодиода -ene (затемнение). Для этих целей используется четвертый вывод микросхемы (DIMM). Диммирование можно выполнить, изменив входной ток на этот контакт.

Как подключить от 9В батарейки Крона

«Крона» имеет сравнительно небольшую мощность и не подходит для управления мощными светодиодами. Максимальный ток такой батареи не должен превышать 30 — 40 мА. Поэтому к нему лучше подключить последовательно 3 светодиода с рабочим током 20 мА. Они, как и при подключении к аккумулятору на 3 вольта, светить в полную силу не будут, но зато батарея прослужит дольше.

Схема питания батареи Крона

В одном материале сложно охватить все разные способы подключения светодиодов к аккумуляторам с разным напряжением и емкостью. Мы постарались рассказать о самых надежных и простых конструкциях. Надеемся, что данный материал будет полезен как начинающим, так и более опытным радиолюбителям.

Светодиод 1 5в. Как зажечь светодиод от одной батарейки

Предлагаемая схема – классический блокинг-генератор, поэтому подробно описывать не стану. Схема прекрасно работает, но для конкретного светодиода (или линейки светодиодов) желательно подобрать резистор R1, по оптимальному свечению. Его значение может лежать в пределах 0,5-4,7 кОм.

В предлагаемой схеме использован довольно мощный транзистор, но если речь идет о запитке единственного, не слишком мощного светодиода, то вполне подойдет КТ315 (проверено), или какой-нибудь маломощный германиевый транзистор. Для более уверенного запуска генератора и понижения частоты генерации, можно параллельно резистору поставить конденсатор 1000-3300 пФ.

Сборку начинаем с изготовления трансформатора.

Для этого необходимо ферритовое колечко, и немного обмоточного провода диаметром 0,3-0,47.

Я использовал кольца с внешним диаметром 3 мм., 5 мм. и 7 мм. Результаты во всех случаях были практически идентичны. Всего нужно намотать по 20-40 витков на каждую обмотку. Главное постараться разместить витки равномерно по кольцу и не перепутать концы обмоток, иначе генератор не запустится.

После того, как трансформатор изготовлен, необходимо собрать все это согласно схеме. При навесном монтаж на выводах транзистора, конструкция получается довольно компактной, с тремя гибкими выводами, которые можно сделать любой длины.

Остается упрятать все это в термоусадку и модуль преобразователя готов.

Схема прекрасно работает, работоспособность (с незначительной потерей яркости сохраняется до просадки аккумулятора или батарейки до 0,7-0,8 вольт. При использовании германиевых транзисторов – до 0,45-0,5 вольт. Устройство получается очень компактным и без проблем размещается в корпусе светильника.

По аналогичной схеме были переделаны еще несколько светодиодных фонариков и светильников, с количеством светодиодов от 1 до 12 штук. Доработанный светильник выглядит так:



Вот схема доработки этого светильника:

В целом, все хорошо, схема работает, но у нее есть один недостаток, дело в том, что на выходе генератора на холостом ходу, напряжение в пике может достигать десятки вольт, поэтому подключать светодиод после подачи питания нельзя – он моментально выгорает, т.е. сначала подключаем светодиод, а уже затем подключаем схему к элементу питания.

Еще один момент – питать светодиоды лучше постоянным током, это и светодиоду лучше и яркость больше. Следовательно, необходимо собрать простенький выпрямитель:

И, наконец, еще одна доработка, позволяющая сделать работу светодиода в этой схеме максимально комфортным:

Здесь добавлен стабилитрон VD2 (напряжение стабилизации 3,6 – 4,7в) и токоограничительный резистор R2, сопротивление которого рассчитывается (или подбирается) исходя из того, на какой ток рассчитан используемый светодиод (или суммарный ток, если светодиодов несколько).

Сверх яркие светодиоды в последнее время все больше входят в моду, – то в игрушку, то в ночник, то в фонарик и т.д. Но не это подвигло меня на создание модуля. Как-то нужно было запитать микроконтроллер от 1.5 вольт, – пришлось мастерить на плате блокинг-генератор аналогичный, примененному в модуле. Тогда то я и пожалел, что нет микросхем типа, подал 1.5 а на выходе 5 вольт или еще что. Тогда и родилась идея создать универсальный модуль для таких целей, который можно было бы впаять в плату или вмонтировать в фонарик или игрушку. Схема традиционная, таких схем в инете море. В чем тогда фишка? Фишка в размере и в универсальности. Размер модуля 10х7х5 миллиметров, по форме и размеру он напоминает транзистор КТ815. Его можно установить в устройство, а когда устройство не нужно – выпаять и сохранить для другого случая. Детали и конструкция. В модуле применен ключевой транзистор 2SC1740S, с низким напряжением насыщения, высокой скоростью переключения и малыми размерами. Но будет работать и любой другой.

SMD не пробовал, но в корпусе SOT-89 должны подойти. Немного о ферритовом кольце, размер 3х1.5х1.5 мм. Как-то мне понадобилось на мощный полевик ферритовую бусинку одеть, чтобы убрать непонятные всплески. Я перерыл весь дом и когда, наконец, нашел пакетик с бусинками, обнаружил, что на вывод она не налезает. Вот тогда я и достал эти ферритовые кольца из какого-то черного, залитого компаундом блока с маркировкой FB2022 или LPT100-05, который стоял в старой 10 мегабитной сетевой карте на коаксиал. Эти детали во всех сетевухах стояли, а колец там штук 5. Достать не особо легко, но можно. Там есть еще большой черный залитый компаундом блок (преобразователь 5 -> 9 вольт, там тоже кольца есть, но побольше размером. Немного о намотке, мотать нужно двойным проводом, я взял сантиметров 40-50 провода 0.1 сложил вдвое (не разрезать). Место перегиба оказалось жестким и без челнока намотал 20-25 витков, как когда. После намотки место перегиба разрезать, один вывод спаять с выводом начала намотки, этот провод пойдет на +1.
5. Резистор и конденсатор в модуле – SMD. Расположены со стороны фольги. Транзистор вставляется в просверленные отверстия 0.8мм, кольцо приклеивается к плате. После изготовления можно залить лаком. Вместо R1 можно запаять SMD подстроечник 1.5-2 КОм, тогда можно регулировать яркость светодиода и потребляемый ток. В моем варианте модуль потреблял ток около 30-35 мА, ток через светодиод составил 15 мА при напряжении на светодиоде 2.8-2.9 вольт (чтобы замерить нужно светодиод подключить через диод, и параллельно поставить конденсатор 1 мк). На данный момент изготовлено 5 модулей. Из них изготовлено 2 ночника, – в цилиндрическую баночку от витаминов батарейку 373 с подпаянными проводами и кусок поролона (чтобы не болталась), в крышку миниатюрный выключатель и синий матовый светодиод. Очень даже удобно. Еще изготовлено 2 брелка с часовой батарейкой (марку не помню где-то сантиметр в диаметре), пришлось отдать через день после изготовления, друзья выпросили за пиво. Брелки изготавливались из фломастера и имели в диаметре около сантиметра и длину сантиметра три, в торце кнопка, светодиод 5мм.
Думаю изготовить несколько фликеров, но еще не решил какая будет форма. Во все эти устройства можно поставить две батарейки по 1.5 вольт и не надо модулей, НО! Батареек будет уже две, а когда напряжение снизится до 1.25 вольт на батарейку – светодиод погаснет. А с модулем будет работать от одной батарейки пока она не сядет до 0.7-0.8 вольт.

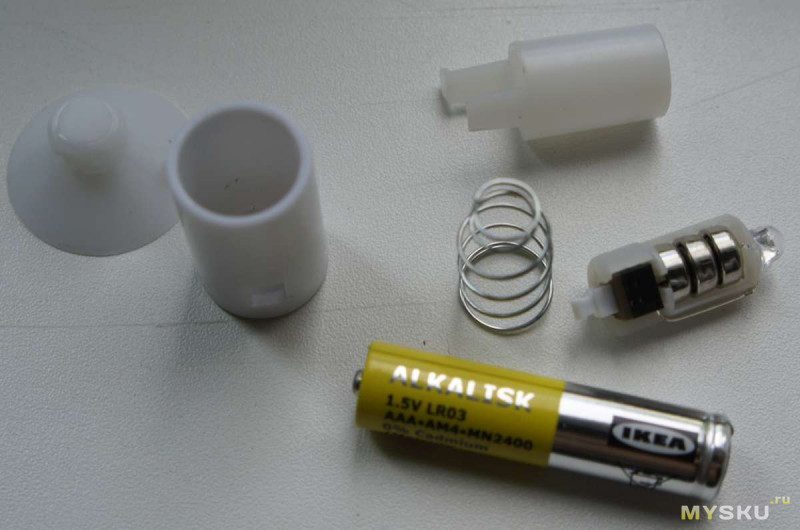

По точно такой же схеме был изготовлен преобразователь для ночника из 2-5 светодиодов, но оптимальным для ночника оказались два матовых светодиода синего и зеленого цвета. Схема идентична схеме модуля, за исключением более мощного транзистора и трансформатора. Трансформатор намотан на кольце 7х4х2 проводом сложенным втрое. Концы трех проводов зачищаются на длину 1-1.5 см, спаиваются вместе и конец их скругляется напильником или наждачкой (чтобы не цеплялся при намотке). Мотается без челнока, используя место спайки как иголку. После намотки место спайки откусывается и один из проводов соединяется с концом намотки, – это будет +. Второй конец этого провода – на базу транзистора, остальные два провода начала – на коллектор. Т.е. первичная обмотка мотается двойным проводом. Переключатель применяется на три положения, центральное – «Выкл». В одном положении минус батарейки подключается через резистор 3-20 ом, – это для свежей батарейки, иначе яркость будет чрезмерной. Во второе положение переключатель переводится при севшей батарейке, когда яркость недостаточная.
!!! Если внимательно посмотреть на схему то окажется что в положении «Выкл» светодиоды через обмотку трансформатора постоянно подключены к батарейке! Это не ошибка, ток потребления светодиода подключенного к батарейке 1.5 вольт, колеблется от 1 до 5 мкА в зависимости от мощности светодиода. А ток в 1 мкА батарейку не разрядит.
Ток потребления 30-50 ма, при 373 батарейке этого хватит на 400-500 часов по расчету, реально думаю значительно больше. Спальню 5х4 метра освещает прилично, а главное, идя на кухню пива хлебнуть из холодильника, можно ночник с собой взять, чтобы не наступить на хвост немецкой овчарке, спящей в прихожей. Освещенность достаточная при токе 10-15 мА, т. е. можно применить и модуль.


Совет. Ток потребления нужно контролировать тестером, и подбирать резистором R1*. Иногда, при определенном сопротивлении этого резистора, ток потребления сильно увеличивается без увеличения яркости светодиодов, нужно подобрать компромиссный вариант – я яркость достаточная и ток небольшой.
Заменить транзисторы можно на КТ315, КТ503, КТ605 и др, но ключевой транзистор с низким Uкэ насыщения предпочтительнее.

Давно хотел сделать себе миниатюрный и яркий фонарик питающийся от одно элемента АА или ААА. Для таких целей есть даже спец. микросхемы, но их дефицит у нас + жаба заставили меня пораскинуть мозгами. В результате было сделано это чудо:

Светит очень ярко. Яркость свечения почти не падает, если подключить параллельно еще один светодиод. Распространённость деталей + легкость сборки и настройки позволят без проблем повторить эту конструкцию.

Трансформатор наматывается на ферритовом кольце. Я брал кольцо из старой материнской платы. Наматывать очень просто. Берем два провода одинаковой длинны (я использовал два разноцветных провода от сетевого кабеля). Складываем их вместе и сложенным проводом начинаем наматывать на кольцо виток к витку. В результате у нас получаться 4 провода по два с каждой стороны кольца. Берём по одному проводу разных цветов с каждой стороны и связываем их вместе. Должно получиться примерно следующее:

Вид сбоку:

Вместо транзистора BC547C можно применить наш отечественный кт315. Резистором R1 можно немного регулировать яркость свечения. Плата для этой схемы не разрабатывалась, на мой взгляд она тут ни к чему.

Данная схема еще одна из серии популярных преобразователей для питание светодиода от одной батарейки на 1,5 вольта.

Описание работы преобразователя для светодиода от 1,5 вольт

После подключения питания через резистор R2 открывается транзистор T1. Далее, ток протекающий через резистор R3 открывает транзистор T2 и ток начинает течь через дроссель L1. Ток дросселя L1 постоянно растет и определяется напряжением батареи, самого дросселя, а также величиной сопротивления резистора R3.

Когда ток в дросселе достигает своего максимума, он меняет свое направление на противоположное и, следовательно, меняется и полярность напряжения. В этот момент через конденсатор C1 закрывает транзистор T1, а за ним и транзистор T2. Ток из катушки противоположной полярности, проходит через светодиод, который загорается. Через некоторое время транзистор T1 и T2 открываются, и цикл повторяется снова.

Преобразователь способен повышать напряжение до 10 вольт, так что он с легкостью сможет зажечь даже два-три диода на полную яркость. Ток протекающий через светодиод можно в определенных пределах регулировать, изменяя сопротивление резистора R3.

Преобразователь для светодиода собран на односторонней плате

Многие видели миниатюрные карманные фонарики, работающие от одной батарейки 1,5 вольта. Теоретически этого напряжения не хватит для того, чтобы засветить белый светодиод. Значит под корпусом скрыто какое-то устройство, повышающее напряжение до нужного уровня. Это устройство можно сделать своими руками в течение получаса, используя недорогие и доступные детали. О том, как светодиод подключить к батарейке 1,5В во всех деталях расскажет эта статья.

Схема и принцип её работы

Схема питания светодиода от батарейки на 1,5В представлена на рисунке. Основные функциональные элементы – однокаскадный транзисторный усилитель и импульсный трансформатор, за счет которого достигается глубокая положительная обратная связь. Ток базы транзистора ограничивается резистором R1, а для оптимизации выходных параметров установлен диод VD1 и конденсатор С1, о которых будет сказано немного позже.

Схема питания светодиода от одной батарейки работает по принципу блокинг-генератора. Формирование импульсов осуществляется за счет отпирания транзистора и перехода его в режим насыщения при помощи положительной обратной связи. Выход из насыщения происходит за счет уменьшения тока базы. Транзистор закрывается, и энергия трансформатора сбрасывается в нагрузку. В результате светодиод вспыхивает на короткий промежуток времени.

Теперь более детально рассмотрим работу схемы, представленной на рисунке. Известно, что ток в катушке индуктивности не может измениться мгновенно. Сначала, в момент подачи напряжения от батарейки транзистор находится в закрытом состоянии. Постепенное нарастание тока в коллекторной, а затем и в базовой обмотке, приводит к плавному отпиранию транзистора. Это приводит к росту тока коллектора, который протекает и через коллекторную обмотку. Данное увеличение тока трансформируется в базовую обмотку и ещё больше увеличивает ток базы.

В результате такого лавинообразного процесса в транзистор входит насыщение. В режиме насыщения коллекторный ток перестаёт нарастать, а значит, напряжение на базовой обмотке станет равным нулю. Это приведёт к снижению тока базы и выходу транзистора из насыщения. Напряжение на базовой обмотке меняет полярность, что способствует практически мгновенному запиранию транзистора. В результате вся накопленная энергия устремляется в нагрузку. Светодиод вспыхивает и пропускает через себя ток, который уменьшается от значения тока коллектора до нуля. На этом временном интервале в трансформаторе происходит обратный блокинг-процесс, который приводит к очередному отпиранию транзистора. Далее цикл повторяется.

Схема работает на частоте в несколько десятков килогерц. Поэтому тысячи вспышек в секунду воспринимаются человеческим глазом как постоянное свечение. Но схему можно немного доработать, исключив провалы тока через светодиод до нуля, и добавив в неё сглаживающий конденсатор и диод. Конденсатор С1 соединяют параллельно светодиоду, соблюдая полярность, а диод VD1 – последовательно, в цепь протекания тока нагрузки. VD1 предотвращает разряд конденсатора на открытый транзистор.

Подключение светодиода к батарейке, согласно данной схеме, требует соблюдения одного правила: нельзя включать собранное устройство без нагрузки (может сгореть транзистор).

Расчет и детали сборки

Все радиодетали, необходимые для практической реализации, стоят недорого или имеются в запасах радиолюбителей. Исключение составляет трансформатор, над которым придётся немного поработать.

Трансформатор изготавливается своими руками из ферритового кольца, демонтированного из неисправной компактной люминесцентной лампы или импульсного блока питания. Внешний диаметр кольца составляет около 10 мм с возможным допуском в обе стороны. Для намотки используются два одножильных провода одинаковой длины сечением 0,5 мм 2 . Идеально подходит витая пара, применяемая в сетевом LAN подключении.

Оба провода (желательно разных цветов) складывают друг к другу и наматывают на кольцо, укладывая витки по окружности. Всего должно получиться 20 витков. При этом начала проводов выходят с одной стороны, а концы – с другой. После этого начало провода одного цвета соединяют с концом провода другого цвета и подключают их к плюсу батарейки. Два оставшихся конца соединяют с коллектором транзистора и резистором.

Транзистор выбирают исходя из наибольшего тока коллектора с двойным запасом, чтобы избежать перегрева. В данном случае подойдёт КТ315В или КТ3102А. Вместо них можно установить импортный BC547А с параметрами:

  • максимальный ток коллектора – 100 мА;
  • максимальное напряжение коллектор-эмиттер – 45В;
  • коэффициент усиления h 21Э – 100-220.

Желательно выбрать транзистор со значением h 21Э близким к 100.

Задавшись наибольшим рабочим током коллектора 25 мА, можно рассчитать ток базы: I Б =I K / h 21Э =25/100=0,25 мА.

Теоретически сопротивление резистора R1 можно рассчитать по формуле: R1=(U БАТ -U БЭ)/I Б =(1,5-0,6)/0,00025=3600 Ом.

Однако на практике достаточно резистора номиналом 1кОм, так как в расчете не учитывается входное сопротивление источника питания и высокочастотный режим работы и ток намагничивания, который является балластной составляющей тока коллектора. Также следует учесть, что по мере снижения ЭДС батарейки резистор с меньшим сопротивлением окажется более эффективным. С резистором 1кОм-0,125Вт±5% амплитудное значение тока светодиода не превышает 26 мА.

Схему можно питать не только от батарейки 1,5В, но и от пальчикового аккумулятора 1,2В.

Диод VD1 в данном случае должен обладать малым падением напряжения в открытом состоянии. Для этой цели подойдут диоды Шоттки типа 1N5817-1N5819, у которых падение напряжения на малых токах составляет 0,2-0,4В. Конденсатор C1 – электролитический на 10 мкФ-6,3В. Этой ёмкости достаточно, чтобы сгладить пульсации тока на светодиоде.

Во время работы батарейка теряет ёмкость, и напряжение на её выводах снижается. При этом светодиод будет продолжать светиться, пока соблюдается условие: U БАТ >U БЭ (в среднем 0,6В). Таким образом, схема питания светодиода от одной батарейки позволяет с максимальной эффективностью использовать пальчиковую батарейку.

Печатная плата

Печатную плату простейшего блокинг-генератора можно скачать . Это односторонняя плата размером 10 на 20 мм, которая легко помещается в корпусе фонарика. Готовую плату с деталями и проводками к светодиоду желательно поместить в термотрубку и разместить рядом с батарейкой. Если применить smd транзистор и резистор, исключив диод с конденсатором, то можно сделать плату ещё меньшего размера для самого маленького фонарика.

Послесловие

Рассмотренное схемотехническое решение эффективно в случае включения 1-3 светодиодов любого цвета с максимальным током до 30 мА. Чтобы запитать более мощный светодиод от одной батарейки, потребуется внести некоторые коррективы. В приведенной схеме можно снизить сопротивление резистора, тем самым увеличив амплитуду тока коллектора (но не более максимального паспортного значения).

Для подключения светодиода 1W придётся все детали схемы заменить на более мощные: трансформатор с сердечником большего размера и транзистор с током коллектора не менее 500 мА. Во время наладки схемы для фонаря на одной батарейке нужно пользоваться осциллографом, чтобы проконтролировать ток светодиода.

В интернете можно найти много схем подключения светодиода к батарейке. При этом авторы не стесняются демонстрировать фото своих измерений, где ток в нагрузке превышает допустимое значение для маломощного светодиода (30 мА). Почему же светодиод не перегорает? Дело в том, что большая часть мультиметров измеряет переменное напряжение и ток только в диапазоне 40-400 Гц и об этом сказано в инструкции. Но многие радиолюбители не знают этого нюанса. Естественно мультиметр не может измерить ток светодиода, пульсирующий с частотой десятки кГц, и отображает на экране случайное число.
