Как подключить светодиодную ленту? Ответ эксперта

Кажущееся, на первый взгляд, простым подключение светодиодной ленты на 12 вольт к блоку питания (БП), на самом деле таковым не является. Чтобы собранная осветительная система была надёжной и долговечной, необходимо заранее учесть все нюансы, определить подходящий для себя способ монтажа и подключения и только после этого приступать к выполнению работ.

Содержание

  • 1 Подключение светодиодной ленты напрямую к сети 220 В без блока питания
  • 2 Использование бестрансформаторной схемы
  • 3 Схема подключения светодиодной ленты через блок питания
    • 3.1 До 5 метров
    • 3.2 Свыше 5 метров
    • 3.3 Подключение RGB или RGBW LED-лент
  • 4 Подключение через выключатель
  • 5 Несколько важных моментов

Подключение светодиодной ленты напрямую к сети 220 В без блока питания

Подавляющая часть имеющихся в продаже светодиодных лент рассчитана на подключение к блоку питания постоянного тока напряжением 12 В. Реже встречаются светодиодные ленты с питанием 5 вольт либо 24 вольт и выше. Включать такие осветительные приборы напрямую в сеть переменного тока 220 В нельзя – не пройдёт и секунды, как все SMD светоизлучающие диоды и резисторы попросту перегорят.

Тем не менее существует один рабочий способ, позволяющий запитать низковольтную светодиодную ленту от сети 220 В. Для его реализации ленту на 12 В любого типа и цвета свечения разрезают на 24 равных отрезка. Затем их необходимо соединить между собой последовательно. Для этого с помощью короткого провода соединяют минусовой контакт первого отрезка с плюсовым контактом второго отрезка. Далее припаивают провод к минусу второго и плюсу третьего отрезка и так далее. В результате, вместо параллельного соединения, получится цепочка из последовательно включённых отрезков светодиодной ленты, способная выдержать напряжение 288 вольт.

Для подключения получившейся конструкции к сети 220 В придётся выпрямить и сгладить напряжение с помощью диодного моста VD1 (Uобр=600 В, Iпр=10 А) и полярного конденсатора C1 на 10 мкФ – 400 В, на выходе которого получится примерно 280 В.

Несмотря на то что данная схема вполне работоспособна, у неё есть ряд недостатков:

  • на каждом из отрезков в местах пайки присутствует опасное для жизни высокое напряжение;
  • конструкция имеет низкую надёжность из-за огромного количества соединений;
  • низкая эргономичность готового изделия.

Чтобы не заниматься самостоятельной переделкой светодиодной ленты с 12 на 220 вольт, можно купить готовую ленту промышленного производства, рассчитанную на прямое подключение к однофазной бытовой сети переменного тока. Её конструктивное отличие состоит в том, что SMD светодиоды соединены последовательно в группы не по 3 шт., а по 60 шт., а диодный мост входит в комплект поставки. Подробную информацию о таких LED-лентах, линейках и модулях можно найти в отдельной статье о светодиодных лентах на 220 вольт.

Использование бестрансформаторной схемы

Желание сэкономить на покупке качественного источника питания для светодиодной ленты подталкивает некоторых радиолюбителей к использованию бестрансформаторного блока питания (БТБП). Простая схемотехника, недорогие компоненты и возможность быстрого изготовления своими руками – вот основные преимущества БТБП. Действительно их можно встретить фактически во всей электронной китайской продукции, работающей от сети 220 В (настенные часы, люстры с ПДУ, реле напряжения и т.д.) Но на самом деле схемы питания, в которых нет трансформатора, имеют два существенных недостатка:

  1. Отсутствие гальванической развязки, в результате чего потенциал высокого напряжения присутствует на всех участках электрической цепи. Другими словами, прикосновение к оголённым проводникам опасно для жизни и может вызвать сильный удар током.
  2. Низкая надёжность. Со временем конденсатор теряет ёмкость, напряжение на выходе снижается, и устройство перестаёт работать. Если же случится пробой конденсатора, то подключенная светодиодная лента полностью перегорит.

Простейший классический вариант бестрансформаторного блока питания показан на рисунке выше. Его главный элемент – гасящий конденсатор (С1), который снижает сетевое напряжение до нужного значения. Затем оно проходит через выпрямитель – диодный мост (VD1), стабилитрон (VD2) и сглаживающий фильтр (С2). Расчёт ёмкости гасящего конденсатора производят, исходя из заданного напряжения и тока в нагрузке. Ввиду перечисленных выше недостатков подключать светодиодную ленту через такой блок питания не рекомендуется.

Активное применение БТБП в китайской электронике обусловлено исключительно экономией средств.

Схема подключения светодиодной ленты через блок питания

Чтобы 12 вольтовая светодиодная лента стабильно работала на протяжении долгих лет, её необходимо подключать от импульсного блока питания с напряжением на выходе 12 В. Это самый правильный вариант – импульсные источник питания имеют малый вес и компактные размеры, высокий КПД и коэффициент стабилизации, а также безопасны в эксплуатации. К недостаткам можно причислить генерацию импульсных помех, отдаваемых обратно в сеть и сложность схемы, для ремонта которой нужны специальные навыки.

Принять правильное решение в пользу того или иного источника питания поможет статья о выборе блока питания для светодиодной ленты.

До 5 метров

Очень часто рядовых пользователей интересует вопрос о том, как подключить светодиодную ленту длиной до 5 метров? Тут все очень просто. Достаточно воспользоваться приведенной ниже схемой.

Процедуру подключения выполняют в следующей последовательности:

  • с помощью коннектора или путём пайки к одному из концов ленты подключают 2 питающих провода сечением 1-1,5 мм2;
  • свободные концы этих проводов зажимают в соответствующих клеммах блока питания (+V, -V), соблюдая полярность;
  • к клеммам L и N (220V AC) подключают сетевой провод.

Аналогичным образом выполняют параллельное подключение нескольких отрезков к одному блоку питания. Главное, чтобы мощность БП была больше суммарной мощности подключаемой светодиодной ленты минимум на 30%.

Чтобы яркость светодиодов была равномерной по всей длине LED-ленты, к отрезкам длиною больше 4 метров рекомендуется подводить провода с обоих концов. Это связано с падением напряжения на токоведущих печатных проводниках (дорожках), в результате чего к самым дальним светодиодам поступает напряжение меньше 12 В и их яркость падает. Плюс этого способа – равномерное свечение, а минус – затраты на дополнительные провода.

Свыше 5 метров

То, что длина светодиодной ленты в бобине ограничена 5 метрами – это не случайность, а вынужденная технологическая мера. Дело в том, что токопроводящие дорожки, приклеенные вдоль ленты, очень тонкие, узкие, и рассчитаны на подключение определённого количества светодиодов. Именно по этой причине нельзя подключать последовательно 2 отрезка общей длиной более 5 метров.

Чтобы избежать токовых перегрузок, подключение светодиодных лент длиною 10, 15 и даже 20 метров следует выполнять по одной из приведенных схем ниже. Первый вариант предполагает использование одного блока питания большой мощности, способного обеспечить в нагрузке ток до 20 А. Для равномерного свечения светодиодов напряжение питания на каждый из 5 метровых отрезков подаётся с обеих сторон. Во втором варианте каждый отрезок запитан от отдельного источника 12В. Реализовать данную схему немного сложнее, так как потребуется еще один блок питания и больше соединительных проводов. На третьей схеме кроме двух источников постоянного напряжения на 12 В в цепь добавлены диммер и одноканальный усилитель сигнала. Диммер служит для регулировки яркости светового потока. Задача усилителя сигнала – в точности продублировать сигнал с диммера для тех светодиодных лент, которые запитаны от второго БП.

Рассмотренные способы включений LED-лент являются типовыми, но их вариации могут использоваться для разработки более сложных схем с целью реализации определенных задач или удовлетворения требований заказчика.

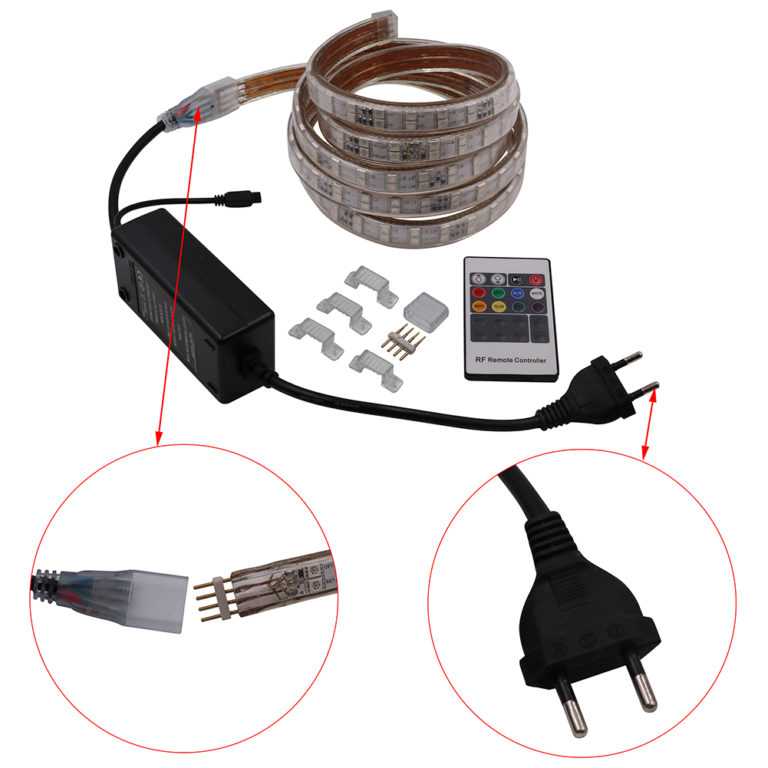

Подключение RGB или RGBW LED-лент

Правила и особенности подключения, о которых было сказано выше, необходимо соблюдать и при монтаже мультицветных аналогов. Однако функциональные схемы с RGB и RGBW лентами будут выглядеть немного сложнее из-за появления контроллера и дополнительных проводов. RGB/RGBW контроллер значительно расширяет возможности осветительной системы за счёт диммирования отдельных цветов, создания световых эффектов и управления с пульта дистанционного управления (ПДУ). RGB/RGBW контроллер предназначен для подключения мультицветных лент с отдельно расположенными белыми светодиодами, что позволяет использовать такую систему не только, как дополнительный, но и как основной источник света в помещении.

Для удобства читателей все основные схемы, правила монтажа, примеры и нюансы включения мультицветных лент собраны в отдельной статье о схемах подключения светодиодных RGB и RGBW-лент.

Подключение через выключатель

Разумеется, любой осветительный прибор должен подсоединяться к электросети через выключатель. Причём светодиодные ленты, управляемые с пульта, не должны быть исключением. Но на каком участке схемы должен находиться выключатель, чтобы эксплуатация всей осветительной системы была безопасной? В этом вопросе только один правильный ответ: в самом начале схемы, разрывая фазу в цепи переменного тока.

Если выключатель установить в цепи постоянного тока, то блок питания будет всегда оставаться под напряжением. Это плохо по двум причинам. Во-первых, радиодетали имеют рабочий ресурс, который будет исчерпан значительно раньше. Во-вторых, блоку питания придётся круглосуточно противостоять импульсным сетевым помехам и скачкам напряжения, которые только ускорят его износ.

Несколько важных моментов

Руководствуясь описанными рекомендациями, несложно будет разработать схему для реализации подсветки или полноценного освещения, рассчитать длину проводов и определить оптимальное место размещения каждого функционального блока. Но прежде чем приступить к выполнению работ следует помнить о правилах техники безопасности:

  • работы по подключению и монтажу выполнять только на отключенном оборудовании;
  • перед первым включением дополнительно проверить надёжность всех контактов и правильность собранной схемы.

Также рекомендуется заранее приобрести некоторые расходные материалы:

  • термоусадочную трубку для изоляции спаянных участков проводов;
  • наконечники для проводов;
  • коннекторы для последовательного соединения двух участков лент;
  • алюминиевый профиль, чтобы не допустить перегрев светоизлучающих диодов.

В статье были определены все основные моменты, касающиеся подключения светодиодных лент на 12 В как с блоком, там и без блока питания. К сожалению, рассмотреть все схемы невозможно, ввиду многообразия их вариаций. К тому же постоянное совершенствование светодиодной продукции способствует появлению новых схемных решений, которые могут вызывать у рядовых пользователей вопросы с подключением и проведением расчётов.

Если у Вас возникли сложности с подключением – задайте вопрос в комментариях ниже, наши технические специалисты обязательно помогут.

Подключение светодиодной ленты своими руками: схема…


ОБЩИЕ ПРАВИЛА ПРИ ПОДКЛЮЧЕНИИ

  1. Необходимо определиться с мощностью подключаемой светодиодной ленты, цветовой гаммой и световым потоком, который она создаёт.
  2. Подобрать мощность источника питания на 20% больше суммарной нагрузки наших светодиодов в ленте.
  3. Подобрать оборудование с необходимой степенью защиты. Например, для ванной комнаты требуется оборудование со степенью защиты IP67, IP68.
  4. Определиться со схемой включения светодиодных лент.

Для одноцветных лент:

— схема последовательного включения светодиодных лент (до 5 метров общей длины):

— схема параллельного включения:

Для многоцветных лент:

— схема последовательного включения:

— схема параллельного включения:

5. Определиться с типом монтажа (с пайкой проводов или на коннекторах).

6. Очень аккуратно обращаться со светодиодными лентами.

Небольшое примечание: подобрать необходимое оборудование с определёнными техническими характеристиками можно в организации (фирме), специализирующейся на продажах данного вида товаров.

ПОШАГОВАЯ ИНСТРУКЦИЯ

Для подключения одноцветной светодиодной ленты понадобиться: лента длиной не более 5 метров, блок питания 220 В / 12 В, провода или коннектор (специальное приспособление, которое позволяет производить сборку без пайки проводов). Небольшой набор инструментов: нож, паяльник, отвёртки, пассатижи.

Представляем нашим читателям пошаговую инструкцию подключения одноцветной светодиодной ленты:

  1. Светодиодные световые полосы разделены на секции. В конце каждой секции можно совершить разрез, для получения ленты необходимой длины. На получившейся ленте будет несколько светодиодов и контакты для присоединения электрических проводов. Резка светодиодной ленты
  2. На задней части светодиодной ленты находится защитная полоса, нужно снять около 2 сантиметров её и удалить клей. Зачистка ленты
  3. Устанавливаем коннектор.

    Вытягиваем контакты, вставляем полосу в разъем и задвигаем крышку.

  4. Необходимо убедиться в том, что полярность правильная (знаки положительные «+» находятся на одной стороне ленты). На фотографии показано соединение двух лент с помощью коннектора.
  5. Проверьте прочность соединения перед установкой.
  6. Подключаем ленту к сети 220 В. Для подключения к электрической сети необходимо выбрать место установки источника питания как можно ближе к месту монтажа ленты, разделать кабель и подсоединить его к нашему источнику. Далее, необходимо зачистить провода при помощи ножа или другого инструмента.Соединение кабелей

    Провода необходимо спаять между собой.

    Необходимо использовать термоусадочные трубки в качестве изолятора между каждым проводом и не забудьте их потом прогреть паяльником. На примере показано использование термоусадочных трубок в качестве изоляционного материала для жил кабеля при соединении блока питания и нашей электрической сети.

    Термоусадочные трубки

    После этого необходимо выполнить подключение проводов от источника питания к светодиодным лентам. Можно использовать для этих целей коннектор, а можно просто припаять провода к ленте. Пайку проводите осторожно и быстро. Перегрев опасен, будьте внимательны. Если вы вдруг ошиблись с полярностью, а светодиодная лента не загорелась, то это не страшно.

    Просто поменяйте полярность и система будет работать нормально. На фотографии представлен вид светодиодной ленты с проводами, подключёнными к коннектору.

    Соединение ленты и котактов

    Подайте питание на нашу ленту. В нашем варианте подача питания происходит с помощью штатного выключателя в системе электропроводки. Можно, конечно, схему немного усложнить и на светодиоды поставить отдельный выключатель, но это по желанию каждого потребителя.

    Самое главное правильно расположить ленту для достижения необходимого светового эффекта, грамотно подобрать оборудование, правильно расположить и подключить его.

СИСТЕМА ПОДКЛЮЧЕНИЯ К USB

Подключение фоновой подсветки для монитора позволяет снизить нагрузку на зрение, особенно когда смотришь фильмы в темноте. Для этого продаются комплекты подсветок уже с блоком питания и управления, светодиодами и необходимыми разъёмами.

Блок питания устанавливается на задней стенке монитора (его можно приклеить или закрепить на двухсторонний скотч). Далее, закрепить по краю задней панели монитора светодиодные ленты, подключить проводами к блоку и разъёму USB. Установить необходимый драйвер и можно пользоваться. Драйвера в комплект поставок не входят, но их можно скачать с сайта производителя.

УСТАНОВКА RGB ЛЕНТЫ

Для того чтобы обеспечить подключение цветной ленты необходимо припаять провода к контактным площадкам (их всего 4). Предлагаем использовать провод белого цвета для 12 В, а остальные соедините по цветам.

Нужно, как и в предыдущих пунктах, зачистить провода, убрать остатки клейкой ленты и клея, залудить контакты. После берем гибкий кабель (многожильный), и припаиваем его к площадкам светодиодной ленты. После этого крепим на провода термоусадочную трубку и обрабатываем их силиконом.

Теперь приступаем к самой ответственной части: подключение цветной ленты к контроллеру. Монтаж можно осуществлять при помощи биполярных транзисторов или мосфетов. Подключение производится соответственно 1 провод на pin 1, второй на 2, и третий на 3.

Если используются биполярные транзисторы, то их подключаем в таком порядке: база присоединяет к контроллеру pin 1, коллектор к 2, а эммитер – к 3. Важный момент: между базами нужно установить резистор до 220 Ом.

КАК ПОДКЛЮЧИТЬ СВЕТОДИОДНУЮ ЛЕНТУ В АВТО

Как правило, освещение багажного отсека в автомобилях недостаточное и его необходимо увеличить. Напряжение питания в автомобильной системе 12 вольт, поэтому и необходимо подбирать светодиодные ленты, рассчитанные на напряжение 12 вольт. Осветить багажник лучше всего двумя полосками лент, расположив их по бокам багажника.

Взять провода разного цвета. Для провода «+» подойдёт провод красного цвета, для минусового провода чёрного. Необходимо припаять провода (или присоединить через коннектор), как было показано выше. Закрепить наши ленты в выбранных местах багажника. Ну а дальше все просто присоединяем к сети освещения багажного отсека и пользуемся. Свет будет гореть, только когда багажник открыт.

Подобную операцию можно выполнить и для фар автомобиля. Результат будет выглядеть примерно так:

Некоторые автолюбители устанавливают светодиодные ленты ещё и для подсветки колёс автомобиля. Но данная процедура достаточна сложна и её лучше выполнять руками профессионала.

Подкючение одноцветной светодиодных ленты

Подкючение RGB светодиодных ленты

Как подключить светодиодные ленты

Автор: Максвелл Мур (и еще один участник)

  • Избранное: 0

Сложность

Умеренная

Шаги

6

Требуемое время

15 – 45 минут

Секции

1

  • Как подключить светодиодные ленты 6 шагов

Флаги

0

  • Подсветка
  • Полный экран
  • Опции
  • История
  • Скачать PDF
  • Править
  • Перевести
  • Встроить это руководство

Введение

Светодиодные фонари часто не поставляются с разъемами и не позволяют соединить их последовательно, чтобы продолжить одну нить. В этом руководстве показано, как именно выполнить шаги, чтобы повесить их на стену, соединенные последовательно. Это руководство полезно для людей, которые могут приобрести несколько комплектов ламп разных или одной и той же марки, которые могут поставляться с неправильными соединениями. Часто вы получаете две светлые пряди без возможности соединить их последовательно.

  • Скотч

    Доступно для продажи на Amazon

    Купить

  • Пистолет для горячего клея

    Доступно для продажи на Amazon

    Купить

    Детали не указаны.

    1. Редактировать

Используя сторону с выступом, убедитесь, что обе стороны выровнены «RGB» к «RGB» с обеих сторон.

  • Поместите каждый штырь так, чтобы он совпадал с соответствующей противоположной пластиной.

  • Вставьте штыри в пластину по направлению к стене и прочно соедините.

  • Редактировать

  • Редактировать

  • Почти готово!

    Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

    Заключение

    Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

    Отменить: я не завершил это руководство.

    Автор

    с 1 другим участником

    Значки: 2

    Команда

    Как установить светодиодные ленты

    Светодиодные ленты в настоящее время являются одним из самых популярных и привлекательных элементов декора для большинства случаев. Поскольку светодиодные ленты доступны в различных размерах, цветах и ​​длинах, легко получить идеальные типы светодиодных лент для ваших требований. Кроме того, светодиодные ленты создают отличный эффект освещения и освещения, если свет отражается от плоской поверхности, что делает их идеальным выбором для декоративного применения.

    Обращение со светодиодными лентами очень простое и может выполняться без профессиональной помощи. Сегодня мы пройдем полную процедуру установки новых светодиодных лент. Мы также включим некоторую дополнительную информацию, такую ​​как разделение одной светодиодной ленты, объединение нескольких светодиодных лент и использование контроллера RGB для светодиодных ламп, чтобы сделать это руководство полезным для всех.

    Outline

    Питание светодиодных лент

    Если вы приобрели только катушку со светодиодной лентой, некоторые изменения не пришли с надлежащей проводкой в ​​коробке, и вам придется делать это самостоятельно.

    С помощью некоторой базовой проводки и совместимого драйвера вы можете легко это сделать. Следуйте приведенным ниже инструкциям, чтобы включить светодиодные ленты.

    1. Прежде всего, аккуратно распакуйте все компоненты, находящиеся в упаковке, включая катушку со светодиодной лентой.
    2. Затем вам нужно будет подключить светодиодную ленту к разъему. Здесь вы найдете красный и черный кабель внутри разъема.
    3. Соедините красный провод с клеммой «+» светодиодной ленты, а черный провод с клеммой «-».
    4. После правильного подключения проводов просто нажмите на заднюю часть разъема внутрь, чтобы зафиксировать соединение.
    5. Другая сторона разъема должна быть подключена к подходящему драйверу для питания светодиодной ленты.

    Подключение нескольких светодиодных лент к

    к одному источнику питания

    В большинстве случаев вам понадобится длинная полоса светодиодных ламп, чтобы покрыть большую площадь. Если вы хотите покрыть периферию стены или большого стола, вы можете не найти ни одной светодиодной полосы достаточной длины, чтобы покрыть ее должным образом. В таких ситуациях придется подключать несколько светодиодных лент. Если вы хотите подключить их к одному источнику питания, вот как это сделать.

    1. Один адаптер питания может одновременно питать две или более светодиодных ленты. Но чтобы иметь возможность подключить несколько светодиодных лент к одному адаптеру, вам сначала понадобится двусторонний разветвитель мощности.
    2. Как только вы получите приличный разветвитель мощности, убедитесь, что мощность световой полосы не превышает общую выходную мощность самого адаптера.
    3. Убедившись в совместимости адаптера и сплиттера, просто подключите светодиодные ленты к сплиттеру.
    4. Подключите один конец разветвителя напрямую к адаптеру питания, который можно подключить к настенной розетке переменного тока.

    Щелкните здесь, чтобы узнать о светодиодных лентах с батарейным питанием

    Как установить светодиодные ленты?

    Светодиодные ленты очень компактны и линейны по сравнению с другим осветительным оборудованием. Это делает светодиодные ленты наиболее универсальным вариантом, когда дело доходит до установки. Вы можете легко установить светодиодную ленту на любую плоскую поверхность и без каких-либо ограничений по направлению.

    Светодиодные ленты также легкие. Это позволяет приклеивать светодиодную ленту к любой поверхности, не беспокоясь о том, что она со временем отвалится. Вы можете установить светодиодные ленты за телевизором, под полостью опускающегося потолка или под мебелью, расположенной над кухонным столом на вашей кухне.

    Большинство светодиодных лент поставляются с предварительно нанесенным клеем на заднюю сторону, которая покрыта защитной пленкой. Просто снимите верхнюю пленку с ленты, и вы сможете приклеить светодиодную ленту напрямую. В качестве альтернативы вы можете использовать двухсторонний скотч 3M, чтобы обеспечить надежное сцепление с задней стороной светодиодной ленты. Тем не менее, вы не должны закрывать переднюю часть светодиодной ленты лентой, так как это может испортить световой эффект, если закрыть несколько светодиодов, присутствующих на ленте.

    Можно ли сломать светодиодную ленту?

    Если вы приобрели светодиодную ленту значительно длиннее, чем вам нужно, и не смогли уместить всю ленту, вам придется обрезать ее до определенной длины. Разрезать светодиодную ленту очень просто. Следовательно, это нужно делать осторожно, чтобы случайно не повредить светодиоды на ленте.

    Если вы внимательно осмотрите светодиодную ленту, вы найдете на ней специальные маркеры для резки. Как правило, вы найдете эту маркировку после каждых 3 или 6 светодиодов на полосе. После того, как вы разрежете светодиодную ленту, вы обнаружите открытые медные площадки на обоих концах секции, которые позволят вам повторно подключить ленту к тому же или другому источнику питания. Разрыв светодиодной ленты на части также позволит вам установить светильники под углом или допустить резкие повороты на стенах или потолке.

    Соединение светодиодных лент вместе

    Соединение различных светодиодных лент поможет вам установить светодиодные фонари в сложных углах и углах. Наилучшим преимуществом соединения различных светодиодных лент является поворот на 90 градусов, который чаще всего необходим при установке светодиодных лент на стены или потолки. Если вы хотите соединить несколько светодиодных лент вместе, вот как это сделать:

    1. . Если вы хотите легко соединить светодиодные ленты, вам необходимо приобрести быстродействующие соединители без пайки, доступные на рынке. Эти разъемы позволят без особых усилий подключить светодиодные ленты.
    2. Если у вас быстродействующий светодиодный разъем, не требующий пайки, просто снимите блокировочную площадку с разъема.
    3. Затем немного отклейте закрытую часть светодиодной ленты, чтобы открыть клейкую сторону ленты.
    4. После этого вы можете вставить световую ленту прямо в быстрый разъем. При этом следите за тем, чтобы медные контактные площадки на полоске совпадали с проводящими контактами разъема.
    5. После идеального выравнивания и соединения закройте защелку разъема.

    Если вы не хотите приобретать разъем без пайки, вам нужно будет вручную припаять соединения между светодиодными лентами. Этот процесс должен выполняться с особой осторожностью и точностью, так как неправильная пайка может повредить светодиодную ленту.

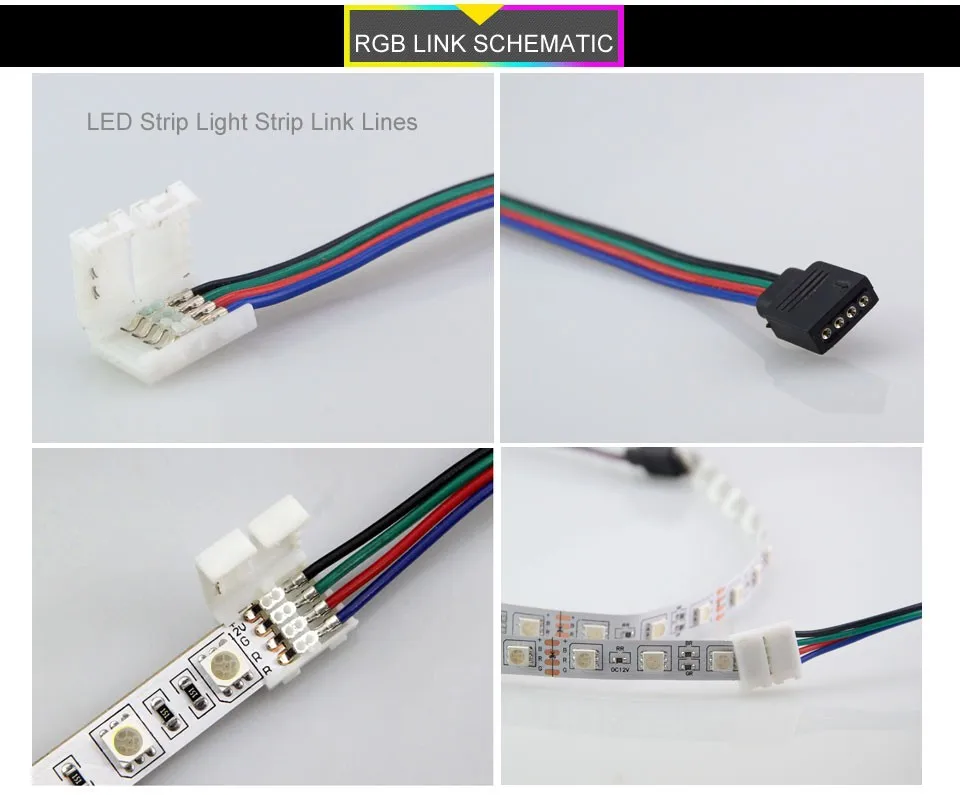

    Подключение RGB и управление RGB для светодиодных лент

    Одной из наиболее часто используемых светодиодных лент является RGB, которая позволяет использовать множество различных вариантов цвета для светового потока. Наряду с различными цветами светодиодные ленты RGB также поставляются со специальным контроллером RGB, который имеет предопределенные режимы для светового эффекта. Эти режимы подходят для особых случаев, когда вы хотите добавить дополнительные эффекты в области освещения.

    Разъемы RGB включены вместе со светодиодными лентами RGB. Вот как можно подключить контроллер к светодиодной ленте:

    1. Светодиодные ленты RGB имеют большее количество клемм по сравнению с обычными лентами и обозначаются символами «+», «G», «R» и «Б».
    2. Аналогичные разъемы вы найдете на контроллере RGB, входящем в комплект светодиодной ленты RGB.
    3. Для подключения контроллера к ленте нужно просто соединить одинаковые выводы разъема RGB и светодиодной ленты.
    4. Затем нам нужно соединить разъем RGB напрямую с блоком питания с помощью силовых кабелей или разъема постоянного тока.
    5. Если ваш контроллер RGB имеет 4-контактный разъем, предварительно установленный на устройстве, вам нужно просто вставить разъем в полосу, и все готово.

    Соединение светодиодных лент в серии

    Светодиодные ленты сконструированы таким образом, что их можно соединять вместе для создания единой световой ленты в соответствии с вашими требованиями. Но если вы хотите соединить несколько светодиодных лент вместе, вы должны соединить их последовательно. Таким образом, Вы можете убедиться, что светодиодные ленты защищены от резких скачков напряжения, а также падения напряжения.

    1. Чтобы последовательно соединить несколько светодиодных лент, вам придется ввести в цепь дополнительный компонент, который представляет собой светодиодный усилитель.
    2. Предположим, что необходимо последовательно подключить несколько светодиодных лент RGB к одному источнику и управлять ими с помощью одного контроллера RGB. Здесь вам потребуется светодиодный усилитель для каждой полосы светодиодов, кроме первой.
    3. Прежде всего, подключите контроллер RGB к первой полосе и блоку питания, выполнив действия, описанные в предыдущем разделе.
    4. После этого к каждой отдельной светодиодной ленте нужно будет подключить светодиодный усилитель. Светодиодные усилители для светодиодных лент RGB также имеют такие же клеммы, как и на лентах.
    5. После того, как все светодиодные усилители подключены к лентам, вам нужно будет соединить клеммы усилителя с идентичными клеммами, имеющимися на контроллере RGB. Для этого можно проложить дополнительный провод от соединительного провода контроллера RGB и одновременно подключить его к назначенному порту на усилителе.
    6. Если вы хотите питать светодиодные ленты от разных источников питания, вам потребуются дополнительные адаптеры питания. В этой конфигурации вам просто нужно проложить силовые кабели, идущие от светодиодного усилителя, к соответствующим портам блока питания вместо того, чтобы подключать их теми же кабелями, что и на первом блоке питания. Убедитесь, что вы аккуратно соединили положительную клемму с красным кабелем и отрицательную клемму с черным кабелем.

    Заключение

    Светодиодные ленты, несомненно, выглядят очень привлекательно и заманчиво, если они правильно установлены. Но вам нужно выполнить несколько утомительную процедуру, чтобы правильно установить светодиодные ленты. Процесс немного сложнее, если вы выбрали светодиодные ленты RGB вместо одного цвета. К счастью, доступно множество дополнительных компонентов, которые избавят вас от необходимости выполнять ручную работу при установке этих светодиодных фонарей.

    Сегодня мы рассмотрели все необходимые шаги, которые необходимо предпринять при установке светодиодных лент. Если вы будете внимательно следовать нашему руководству, мы можем заверить вас, что вы сможете легко установить эти светильники, не нуждаясь в дополнительной помощи.
