Светодиодный шнур. Светодиодный шнур в интерьере, полезные советы. Как выбрать, как установить светодиодный шнур

Если вы неожиданно разбогатели и не знаете, куда пристроить сокровища, предлагаем вложить деньги в яркое и радостное настроение от украшения дома. Нет, это не золотой унитаз и не плазма во всю стену, хотя и она не помешала бы. Создать стильное и запоминающееся оформление поможет светодиодный шнур, выполняющий функции яркой гирлянды для подсветки фасадов и деревьев, а также оригинального интерьера.

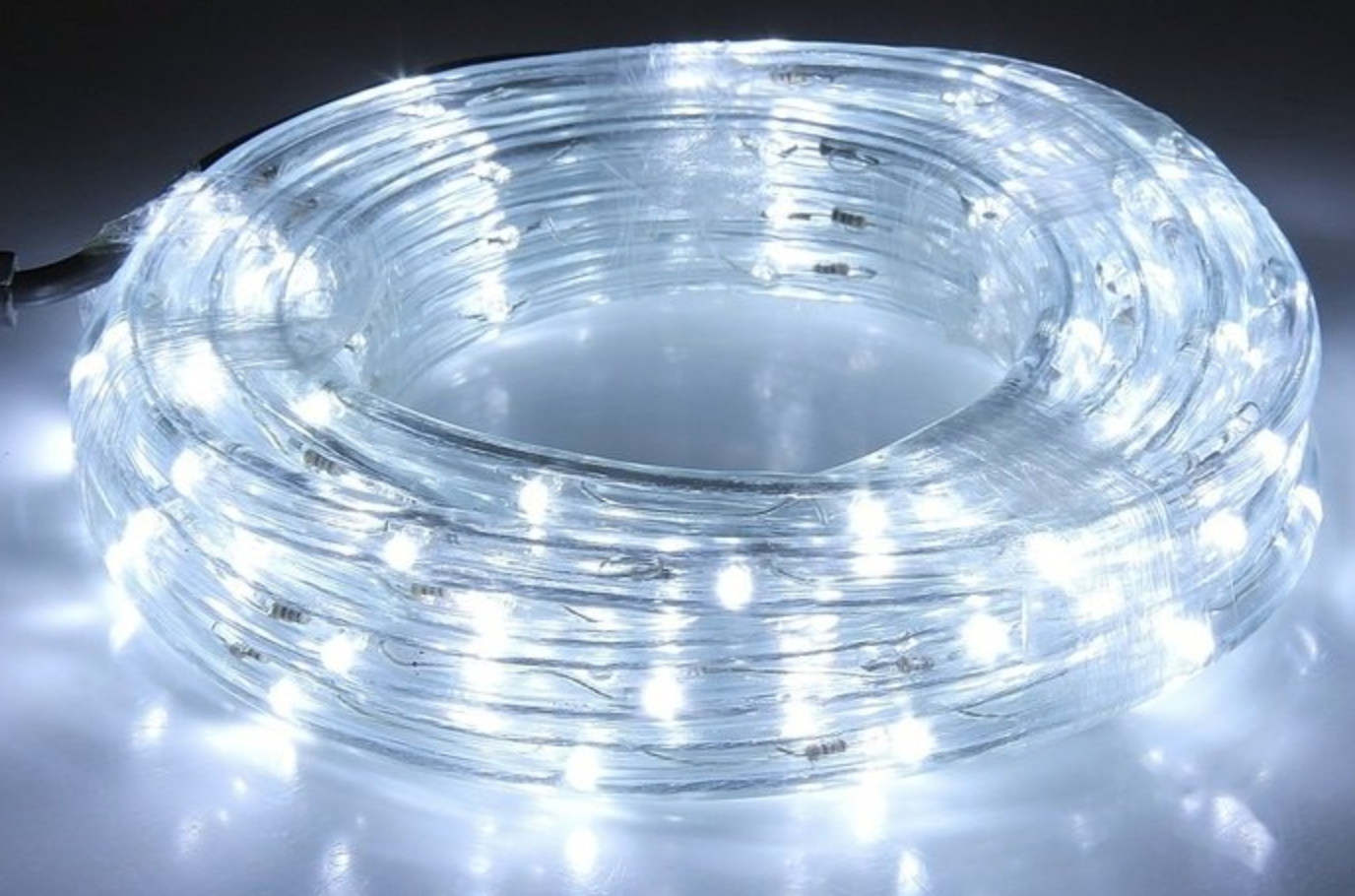

Светодиодный шнур, что это такое

Подмечено, что при создании комфортной домашней обстановки главную роль отводят освещению.

В дизайне интерьера, кроме основного освещения, уделяют внимание подсветке элементов, которую выполняют с использованием светодиодной техники. Светодиодные ленты и шнуры создают равномерное плотное освещение без мерцания.

эксплуатационные характеристики

Особой популярностью пользуется шнур светодиодный дюралайт (duralight), представляющий собой прозрачное гибкое ПВХ изделие, в форме цилиндра, внутри которого на микроплате установлены миниатюрные светодиоды.

Количество источников света на 1 м шнура составляет 36-42. Маркировка светодиодов: SMD 5050, 3528, 2835, 3014 и SMD 5630.

В светодиоде SMD 5050 три кристалла, в SMD 3528 – один. Освещение, даваемое диодом SMD 5050 более яркое.

Сечение шнура бывает круглым (13 мм) и прямоугольным (10,5х12,5 мм).

Светодиодные шнуры двух- и трехжильные предназначены для цепей напряжение питания 220-240 В, 50 Гц с мощностью потребителя

1,5 Вт/м.

Материал шнура механически прочен, влагозащищен и морозоустойчив. Класс защиты светодиодного шнура для дома  IP44 и IP67 для внешнего подключения. В комплект поставки входит силовой кабель 230 V.

Срок эксплуатации дюралайта яркого и насыщенного освещения достигает 10-12 лет. Производители поставляют светодиодный шнур в бухте с определенным шагом отреза, модуль резки зависит от модели и составляет 2 и 4 м.

Полезные советы

Следует различать подключение шнура по разновидности сечения и количеству жил проводника. Понятно, что светодиодный шнур 220 В не требует дополнительного подключения блока питания и трансформатора.

Как произвести подключение светодиодного шнура

Подключение шнура круглого и плоского сечения несколько отличается.

подключаем круглый дюралайт

В комплект поставки любого шнура на светодиодах входит комплект подключения.

Подключить круглый дюралайт рекомендуется следующим образом. Совмещаем контакты вилки и шнура и проверяем полярность соединения. Если полярность двухразъемной вилки и светодиодного шнура при  подключении соблюдена, то дюралайт будет светиться сразу. В противном случае меняем местами контакты.

Затем муфту вилки затягиваем до конца и проверяем надежность соединения. Если надежность соединения не прочная, производит термоусадку. Теперь дюралайт можно использовать для освещения.

Напомним, что вилки, оконечные заглушки и центральные соединители поставляются отдельно. Сетевой шнур должен быть оборудован внутренним диодным мостом.

подключение плоского дюралайта

Вилку из комплекта подключения разбираем, открутив крестовой отверткой четыре крепежных винта, и снимаем крышку. Три жилы вилки устанавливаем в отверстия, размещенные на конце шнура. Включаем в розетку и проверяем полярность.

При соблюдении полярности дюралайт светится сразу, если нет, меняем контакты. Затем вилку поворачиваем на 180° и приступаем к монтажу шнура для подсветки на рабочую поверхность потолка, стен и пола или мебели.

Схема светодиодного шнура трехжильного и его подключение аналогично схеме подключения светодиодной ленты 220В или 12В.

Полезные советы

Разница исполнения светодиодного шнура 12 вольт в удобной гибкой пластиковой оболочке, не оснащенной, как лента 12В или 220В, липким слоем с обратной стороны, позволяет просто и доступно производить монтаж.

Как это сделать, показано здесь.

Монтаж шнура: рекомендации по использованию фурнитуры

Использовать светодиодный шнур для улицы можно в архитектурной подсветке периметров фасадов, входных групп и для создания различных узоров.

Для этого дюралайт располагают по периметру, исключая закругления или фигурные переходы. Рекомендуется соблюдать четкость углов и прямолинейность светового контура.

элементы крепления

Для крепления светодиодного шнура круглой формы сечением 13 мм используют фурнитуру (клипсу) в виде уголка с гибким зажимом в виде полукруга.

Шнур располагают в зажим уголка, который предварительно прикрепляют традиционным крепежом по месту. Для крепления плоского дюралайта использую скобы прямоугольной формы. Но особым шиком считают прозрачные плинтуса для шнура светодиодного. Тогда, вперед, в  год световых технологий с прозрачным плинтусами с кабель каналом Hager.tehalit SL и профилями, оборудованными рассеивателем света!

прозрачные плинтуса для светодиодного шнура

Прозрачный плинтус Hager.tehalit SL представляет собой стандартный профиль с кабель каналом, состоящий из крышки и фасонных деталей. Крышка и основание плинтуса изготовлены из ПВХ или АБС пластика.

Фасонные детали имеют регулировку внутреннего и внешнего углов 83-135°. Светодиодный шнур размещают в кабель канал профиля и закрепляют.

Кроме того, плинтус, предназначенный для установки дюралайта, имеет своеобразную конфигурацию и оборудован рассеивателем света.

Возможно использование алюминиевых профилей под светодиодную ленту типа BG1 P60, BIL 70, BLL 94 Р.

Профиль плинтуса под светодиодную ленту или шнур можно использовать в качестве потолочного плинтуса, дверного наличника и обрамления оконных проемов.

Светодиодный шнур в интерьере

Дюралайт успешно используют для подсветки предметов и элементов внутреннего интерьера:

•        для акцентирования дверных, оконных и арочных проемов

•        для подсветки ниш, мебели, кухонных полок и столов

•        при подсвечивании ступеней лестниц и плинтусов

•        подсветки натяжных и гипсокартонных потолков.

Монтируют шнур в незаметных, но удобных для монтажа местах.

Впрочем, спектр применения и использования не ограничен этим перечнем. Возможно,  в ближайшем будущем «гибкий неон» обеспечит освещение на все 360 градусов.

Как произвести подключение дюралайта, показано в видео.

Шнур сетевой LED-F L-0.8м для трехжильного светодиодного дюралайта (LD122)

Код товара 951575

Артикул LD122

Производитель FERON

Страна Китай

Наименование Сетевой шнур 3W для дюралайта LED-F3W со светодиодами (шнур 0,8м), LD122

Упаковки 100 шт

Сертификат RU C-CN. ЛД04.B01436

Тип изделия Дюралайт

Длина, мм 800

Напряжение, В 220

Цвет Черный

Количество жил 3

Все характеристики

Характеристики

Код товара 951575

Артикул LD122

Производитель FERON

Страна Китай

Наименование Сетевой шнур 3W для дюралайта LED-F3W со светодиодами (шнур 0,8м), LD122

Упаковки 100 шт

Сертификат RU C-CN. ЛД04.B01436

Тип изделия Дюралайт

Длина, мм 800

Напряжение, В 220

Цвет Черный

Количество жил 3

Все характеристики

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

схема дюралайт | Советы электрика

22 Янв 2012 Все о лампах и светильниках, Новости, Советы специалиста, Электрика для дома

Продолжаю “светодиодную” тему и в этот раз я расскажу что такое светодиодный шнур Дюралайт, где он может применяться для дома и какова схема его подключения.

Это прекрасная альтернатива люминесцентным лампам для декоративной подсветки дома и внутри него. Плюсов у светодиодного шнура предостаточно, причем плюсы очень “жирные”!

Технические характеристики у Дюралайта просто великолепные.

Вот их перечень:

1. ударопрочен, выдерживает нагрузку до 100 кг
2.  водонепроницаем
3.  температурный диапазон использования от -40 С до +60 С
4. температурный диапазон монтажа от +5 С до +60 С
5. устойчив к ультрафиолетовому излучению
6.  цвета: красный, зеленый, желтый, синий, белый
7. диаметр: 13 мм, 10,5х12,5 мм
8. сечение: круглое, прямоугольное
9. цепь: 2-х, 3-жильная для всех сечений
10. напряжение питания 240 Вольт 50 Гц
11. потребляемая мощность 1,5 Вт/метр
12. срок службы 100 000 часов
13. модуль резки в зависимости от модели 2м, 4м

Можно смело применять такой шнур в ванной- сырости он не боится.

Или например для подсветки кухонного стола, декоративной подсветки многоуровнего потолка в интерьере квартиры.

Очень низкое электропотребление, безопасность, высокий срок службы, удобность в применении (очень гибкий)- все это делает Дюралайт очень популярным.

К нему не надо дополнительных приставок- блоков питания, трансформаторов и т.д. как например для светодиодных светильников.

Все что необходимо- подвести напряжение от сети 220 Вольт.

И на фото ниже вы можете убедиться как можно использовать световой шнур в дизайне:

Устройство Дюралайта очень простое. Если в двух словах- то это светодиоды в прозрачной оболочке из ПВХ.

Светодиоды соеденены группами. Внутри группы они подключены последовательно, то есть друг за дружкой, а группы- параллельно.

Это сделано для того, что бы шнур можно было резать на части. Так же если один светодиод перегорит (обрыв), то вся группа этого светодиода гореть не будет, а вот остальные группы будут светиться.

Есть небольшой нюанс- для подключения Дюралайт к сети желательно иметь специальные соединительные муфты для удобства и надежной фиксации.

Соединительные муфты выглядят вот так:

Еще тонкость- обязательно брать сетевой шнур с диодным мостом внутри для подключения Дюралайт.

То есть у этого шнура есть утолщение(обычно со стороны вилки) где и расположен диодный мост. На выходе получается выпрямленное напряжение и мерцание дюралайта нет.

Иначе шнур будет мерцать с частотой сети- 50 раз в секунду так как частота сети- 50 Гц. Если вы невосприимчивы к такому мерцанию то шнур можно не брать.

Так же мерцание появляется при выходе из строя диодного моста в шнуре- спасет только его замена. Поэтому надо оставлять доступ к шнуру питания дюралайтом для возможности его замены.

А вот так выглядит световой шнур Дюралайт на рекламном стенде в магазине:



Оболочка шнура очень прозрачная, можете убедиться сами- практически видна вся схема Дюралайт (кстати и цену на него тоже видно):

С помощью Дюралайта можно делать разные световые эффекты- например бегущую волну, мерцание и т.д., делать световые буквы и прочее.

Для управления применяются специальные блоки управления- контроллеры.

Из своего опыта могу сказать что работать с Дюралайтом- одно удовольствие, а еще приятнее видеть результаты своего труда когда в темноте зажгется сделанная бегущая волна- красотище!

Я применял еще ламповый Дюралайн, то есть внутри были миниатюрные лампочки.

Тот шнур потреблял больше электроэнергии, был более чувствителен к сетевому напряжению и срок службы был меньше. Остальное все то же самое что и у светодиодного Дюралайта.

Применял так же светодиодный шнур для подсветки потолка на новых объектах.

Клиент сначала хотел люминесцентных ламп набрать на подсветку да еще замуровать там за гипсокартоном, я объяснил что так делать не надо и посоветовал применить светодиодный дюралайт.

Что и было сделано- клиент остался очень доволен, особенно фактом экономии электроэнергии)))

Так что я всем советую применять у себя дома такой световой шнур- полезная вещь!

Узнайте первым о новых материалах сайта!

Просто заполни форму:

Теги: дюралайт, световой шнур, светодиодная лента, светодиоды для дома

Дюралайт, Неон, Лета 220В (Световой провод) LED

Дюралайт (световой провод) Duralight – применяется для контурного оформления зданий, деревьев, ландшафта, декорирования интерьера, праздничной иллюминации.

В наличии большой выбор дюралайта:

• Светодиодный LED Дюралайт 2-х полюсный (форма – круглый, 1 линия светодиодов)
• Светодиодный LED Дюралайт 3-х полюсный (форма – прямоугольный, 2 линии светодиодов)
• Светодиодный LED Дюралайт 4-х полюсный (форма – прямоугольный, 3 линии светодиодов
• Светодиодный LED Дюралайт 5-ти полюсный (форма – прямоугольный, 4 линии светодиодов)

Светодиодный дюралайт подарит сказку

Хотите украсить торжество, яркими красками? Светодиодный дюралайт поможет превратить любое торжество в сказку, скучную корпоративную вечеринку – в хелуин,  а именины – в волшебство! Он порадует любого ребенка, доставит массу радости и подарит незабываемое настроение.

Из чего сделан светодиодный дюралайт?

Он представляет собой вид эластичного шнура, который изготовлен из литого, рассеивающего свет пластика. Светодиоды находятся в виде гирлянды. Они хорошо защищены оболочкой шнура из ПВХ. По этой причине, световой провод отличается своей прочностью от других гирлянд. Силой удара невозможно повредить внутреннюю часть гирлянды или получить ультрафиолетовое излучение.

Чрезвычайная эластичность шнура  дает возможность согнуть светодиодный дюралайт в любом направлении, благодаря этому можно создать любую надпись или украсить комнату любыми изгибами замысловатых узоров.
Он имеет широкое и разнообразное применение. С помощью светового провода, можно в качестве подсветки здания, оформить витрину, очертить силуэт собственного дома на рождественские праздники, подвешивая ниши и арки.

Благодаря изгибу литого разноцветного пластика, можно создать замысловатый узор новогодней елки, любых деревьев. Его применяют при оформлении мостов, столбов, независимо от уровня сложности и конфигурации.

В зависимости от типа сечения, которое может быть круглым или плоским,  расстояние между светодиодами составляет от 1,25 до 27,7 мм. Это позволяет расходовать энергии в 10 раз меньше. Срок службы составляет  до 100 тысяч часов, что в 4 раза дольше, в сравнении с другими обычными огоньками.
Благодаря этим характеристикам, оптимальным и правильным решением будет приобретение и использование именно этого светодиодного решения. Его оптимальная цена позволит значительно сэкономить на приобретении.

Преимущества

светодиодного дюралайта

В последнее время светодиодный дюралайт является одним из лидеров продаж в сфере декоративной светотехники, благодаря своим отличительным характеристикам. Надежность высококачественного материала, благодаря которому светодиод не выделяет огромного количества тепла, обеспечивает полную пожарную безопасность. Световой провод можно смело оставлять в помещениях, без ежесекундного контроля.
При соблюдении правил эксплуатации, дюралайт подарит тысячу незабываемых праздников, своей неиссякаемой долговечностью.

У него множество плюсов:

• Экономичность в электропотреблении
• Отличительная эластичность и прочность, защита от мощного удара
• Защита от ультрафиолета, насыщенность цвета
• Работоспособность при любой температуре
• Легкость монтажа, удобство подключения к электросети.

Светодиодный дюралайт, особенности конструкции и монтажа

Содержание статьи:

Организовать подсветку по контуру, вторичное освещение, надписи и декорации, для реализации всего перечисленного лучше всего на данный момент подойдет дюралайт. Идея спрятать в прозрачную трубку осветительные элементы для их защиты от влаги, механических повреждений и для удобства монтажа не нова, однако только с появлением дюралайта появилась возможность выполнять такой монтаж вовсе просто и без излишних усилий.

Дюралайт представляет собой сборки ламп накаливания или диодов в линейках на гибкой плате, они объединяются в длинные шнуры, где каждый магазин ламп подключаются параллельно к единой шине питания.

Основные технические харакетристики:

• Степень защиты – IP44;
• Ресурс работы – 25000 часов для ламп накаливания. 100 000 часов для светодиодов;
• Сечение — круглое, прямоугольное от 5 мм;
• Материал изоляции – ПВХ;
• Устойчив к вибрациям и воздействию ультрафиолета;
• Потребляемая мощность в среднем 15-25 Вт на один погонный метр.

Все дюралайты подразделяются на два основных типа: фиксинги и чейзинги.

Фиксинг – это дюралайт, в котором все лампы питаются от единой шины питания, и у всего шнура имеется только два вывода питания, в которых один провод – это нейтраль, а второй – непосредственно канал питания. Естественно, загораются все элементы одновременно, и нет возможности контролировать их по отдельности. Единственная возможность управления – это контроль яркости при использовании соответствующего контроллера.

Чейзинг – более массивный вариант дюралайта, в котором даже элементы одной цельной группы подключаются к одной нормали и нескольким каналам в определенном чередовании. Питание подается через несколько выводов, где один это нормаль, а все остальные это каналы.

Чейзинг позволяет реализовывать гирлянды с последовательным или произвольным включением элементов, организацию бегущих огней или другой светомузыки. Управление выполняется посредством соответствующего контролера, способного охватить все каналы дюралайта.

Обычно такие световые шнуры несколько шире, чем фиксинги и, соответственно, требуют большего пространства в нишах для установки.

Чейзинг

На рынке есть еще один примечательный продукт – гибкий неон, о котором можно прочесть тут. Однако в отличие от дюралайта он не способен выдать достаточную для подсветки интенсивность света, зато светится полностью равномерно. Гибкий неон способен только обозначить контуры объекта, и хорошо виден только в условии плохой освещенности или в темноте. Дюралайт выдает мощный световой поток, притом и с лампами накаливания, и со светодиодами, и может играть роль осветительного прибора. Его свечение будет хорошо различимо и днем и ночью. Так что выбор того или иного светящегося шнура, важно точно обрисовать требования к изделию в зависимости от места установки и желаемого эффекта.

Где используется дюралайт и как выбрать подходящий

Благодаря высокой защищенности IP44, дюралайт можно использовать как в помещении, так и под открытым небом. Он не боится влаги и достаточно устойчив к механическим воздействиям. От ветра не переломится и не порвется. Полимерная оболочка, чаще из ПВХ, обеспечивает ему гибкость и защиту по всей длине.

Способ монтажа предельно прост, соединительные элементы имеют в своем списке разветвители для параллельного подключения участков светящегося шнура.

Имея такие технические характеристики, дюралайт, отлично подойдет для формирования рекламных вывесок, украшения фасадов здания, подсветку ниш, стендов, потолков. В интерьере отлично подойдет для подсветки контуров в многоуровневых потолках, ниш в стенах, лестничных пролетов или формирования декоративных элементов. Самый яркий и праздничный способ использования – это, конечно, создание ярких и эффектных гирлянд на деревьях, зданиях и т.п. Особенно если дело касается чейзинга с возможностью управления.

Новогодние украшения из дюралайта

Для подсветки проще использовать фиксинг, он дешевле и проще в установке, занимает меньше места. Большую популярность заполучили светодиодные дюралайты, которые в отличие от ламп накаливания не нагреваются.  О преимуществах светодиодов читайте в этой статье. К тому же диодные дюралайты могут выполняться как в круглом, так и в плоском исполнении, что позволяет различными способами монтировать ленту. В самом простом варианте питание дюралайта представляется в виде небольшого адаптера рассчитанного на питание от сети 220 В и выходом соответствующим световому шнуру. Его проще спрятать, чем БП от диодных лент.

Чейзинги разумно использовать только там, где действительно необходимо использовать, например бегущую дорожку или изменять цвет дюралайта, если используются светодиоды.

Стоит помнить, что трубки с лампами накаливания не могут менять свой цвет свечения, он зависит только от цвета самой трубки, диоды в этом плане значительно практичнее и даже лучше выглядят. Трубка используется всегда прозрачная, и цвет зависит от самих диодов.

Все дюралайты равны по степени защиты IP44. Потому выбирать более надежный можно разве что среди разных производителей, рассчитывая на лучшее качество изготовления. Использовать дюралайт можно в широком температурном диапазоне от -40 и до +70. Лампы накаливания все же больше реагируют на перепады температуры и сами по себе нагреваются, потому верхняя граница на практике более низкая.

Что нужно для подключения дюралайта

Особенная прелесть дюралайта в простоте его подключения и монтажа. Для этой продукции уже предусмотрены соответствующие крепежи, питающие элементы, провода, переходники и т.п. Лучше всего естественно приобретать дюралайт и все сопутствующие элементы от одного производителя для полного соответствия.

В самом простом варианте для установки дюралайта потребуется:

• Строительный нож или бокорезы;
• Дюралайт;
• Шнур питания с адаптером;
• Коннектор, силовые контакты;
• Заглушка;
• Крепления;
• Силиконовый клей или любой другой водонепроницаемый.

Световой шнур конструктивно делится лишь на отрезки в 1, 2 или 4 метра, но не меньше. В этом он уступает, например, светодиодной ленте, где можно разделять полоску по 3-5 элементов (2-10 см). На самом дюралайте отмечены поперечной чертой и значком ножниц места, в которых их можно разделять.

Контроллер для подключения дюралайта

Процесс подключения дюралайта

На ровной твердой поверхности ножом общий шнур разрезается на нужные куски. При этом срез должен быть ровным и перпендикулярным оси шнура. Оголять в дальнейшем провода или подпаивать ненужно, зато желательно, чтобы площадка была как можно ровнее.

Проверяется, что все провода шины питания, выходящие на торец, перерезаны аккуратно и не расходятся в стороны, не разлохмачены.

Коннектор представляет собой пластинку пластика, в которую вставлены металлические штырьки с утонениями на концах, при этом держатся они за свою середину пластиком, торчат в обе стороны. Обычно на пластике имеются бортики или окаемка соответствующего диаметра под используемый дюралайт. Штырьки вставляются в шнур до упора так, чтобы каждый контакт попал между жилками каждого питающего проводка.

На проводе питания для дюралайта уже имеется соответствующий коннектор, с ответным разъемом под установленные в шнуре штырьки. Также имеется и оболочка, защитный кожух, который надевается на место соединения. Так что остается только соединить питающий провод и световой шнур. Место соединения, где защитный кожух находит на дюралайт желательно дополнительно защитить и проклеить.

Соединение дюралайта

Чаще контроллеры для дюралайта имеют свой блок адаптера питания, и потому монтаж выполняется, как и было описано выше. В противном случае контроллер вставляется между адаптером питания и световым шнуром с помощью коннекторов.

С обратной стороны шнура остается торец с оголенными проводами шины питания. На него надевается соответствующая заглушка, плотно прилегающая к корпусу шнура. Для надежности опять-таки лучше воспользоваться клеем для надежности. После этого можно закреплять шнур в подготовленной нише с помощью креплений. Они охватывают шнур и имеют ушко для шурупа.

Меры предосторожности

Питание дюралайта фактически выполняется напряжением 220 В. Адаптер только переводит его из переменного в постоянное напряжение, требуемое для питания элементов. Так что техника безопасности такая же, как и при работе с высоким напряжением, это касается момента проверки работоспособности и монтажа, обеспечение герметичности соединений.

Шнур может изгибаться достаточно сильно, однако, рекомендуемый радиус изгиба – это 5-6 диаметров самого дюралайта. Изгибать под прямым углом запрещено, так же как и портить внешнюю оболочку, подрезать или оголять часть проводов, монтировать в местах, где он может перетереться об ограждающие конструкции. При нахождении поврежденных участков оболочки соответствующий кусок от метки до метки вырезается и заменяется новым.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Поделиться ссылкой:

Диммер водителя

привел дюралайт 24в 1/2 ” 2 с водоустойчивым IP65

Место происхождения : Шэньчжэнь, Китай

Название бренда : Освещение Topsung

Сертификация: CE, ROHS, UL

Номер модели : TP-RL2W36LED

MOQ: 50 метров

Цена : 1 доллар США. 2-2,8 / метр

Детали упаковки: 100м / рулон / CTN

Срок поставки : 5-7 рабочих дней

Условия оплаты : L / C, T / T, Western Union, Money Gram, Paypal

Возможность поставки : 5000 метров в неделю

Источник света : светодиод

Тип вещи : Фонари тросовые

Светодиодный источник света: светодиод диаметром 5 мм

Входное напряжение : 12 В / 24 В

Мощность лампы: 5 Вт

Световой поток лампы (лм): 400

CRI (Ra>): 80

Цветовая температура (CCT): Чистый белый

Рабочая температура (℃): -20-50

Срок службы (час): 10000

Материал корпуса лампы: ПВХ

Рейтинг IP: IP 65

Испуская цвет: красный, синий, желтый, зеленый, белый, теплый белый

упаковка : 100м / рулон / кор

Торговая марка: топсунг освещение

Связаться сейчас

Устройство, схема и ремонт светодиодной системы дюралайт своими руками.

Что такое дюралайт и где он применяется? Цветной прибор Duralight LED

I. Подключение дюралайта к сети переменного тока.

1. Любой дюралайт имеет минимальное сечение, обозначенное символами (если вы не нашли такой отметки на самом шнуре, посмотрите инструкции в паспорте продукта или обратитесь к поставщику)
2. Отрезка гибкого кабеля шнур светодиодного дюралайта допускается только по специальным отметкам (или по частоте резки). Для резки используйте нож для резки или острые ножницы.

3. Согните дюралайт сначала в одну сторону, а затем в другую. Выступающие при этом участки проволоки следует аккуратно обрезать кусачками до уровня оболочки шнура. Это сделано для того, чтобы не произошло короткого замыкания во время монтажных работ светового шнура.

4. Во избежание поражения электрическим током или попадания влаги обязательно закрывайте свободные концы дюралайта.

5. Если необходимо подключить два эквивалентных типа дюралайта, используйте.

6. Если вы используете систему крепления № 1, то готовое соединение двух дюралайтовых секций необходимо закрепить с помощью накрученных пластиковых гаек.

7. Для изготовления конструкций произвольной конструкции дюралайт закрепляется на металлической основе – это может быть жесткая толстая проволока, небольшая металлическая лента и т. Д.

8. Для усиления яркости свечения дюралайта, используются специальные «направляющие».

II. Подключение Duralight к контроллеру.

Помимо светодиодного дюралайта постоянного свечения можно приобрести еще и светодиодный дюралайт чейзинг, свечением которого можно управлять с помощью специальных контроллеров.

Как подключить светодиодный дюралайт чеканка? Какая схема подключения дюралайта используется в этом случае?

Для подключения дюралайт-чейзинга к контроллеру светодиода потребуются следующие комплектующие: контакт, шнур и вилка. Подключение дюралайта осуществляется напрямую с контроллером. При этом через этот контроллер (который, в свою очередь, подключен к сети 220В) запитывается и светодиодный дюралайт.

Есть несколько вариантов контроллеров светодиодов для дюралайта.В зависимости от типа и размера дюралайт светового шнура (круглый, плоский) дюралайт может комплектоваться различными контроллерами. Есть два основных типа светодиодных контроллеров – 100 метров и 20 метров, которые подключаются к сети 220 В. Для соединения двух частей дюралайта используйте муфту, шнур с вилкой и вилку на свободном конце дюралайта для дополнительной защиты от попадания влаги. Необходимо следить за тем, чтобы контакты муфты и дюралайта были правильно выровнены и подключены.Все соединения дюралайта начинаются только с места перерезания шнура. В дальнейшем после надевания заглушки на свободный конец шнура дюралайта производится окончательная установка дюралайта при помощи скоб, зажимов или специальной пластиковой направляющей.

Для подключения дюралайт-бухты и 100-метрового контроллера необходима следующая схема действий:

1. Проверка работоспособности дюралайтового светового шнура. Для этого дюралайт подключается к штатной электросети с помощью шнура питания, входящего в комплект.
2. Подключение провода питания дюралайта: его нужно отрезать со стороны, где находится разъем, сразу после квадратного или овального выпрямителя.
3. Зачистка трех разноцветных дюралайт-проводов – синего, желтого, коричневого.
4. Определение общего токоведущего провода между этими тремя и его подключение к контроллеру (белая клемма).
5. Остальные контакты подключаются к красным клеммам, последовательность подключения не важна.
6. Окончательное подключение дюралайта к сети, настройка программ спецэффектов с помощью выключателя питания.

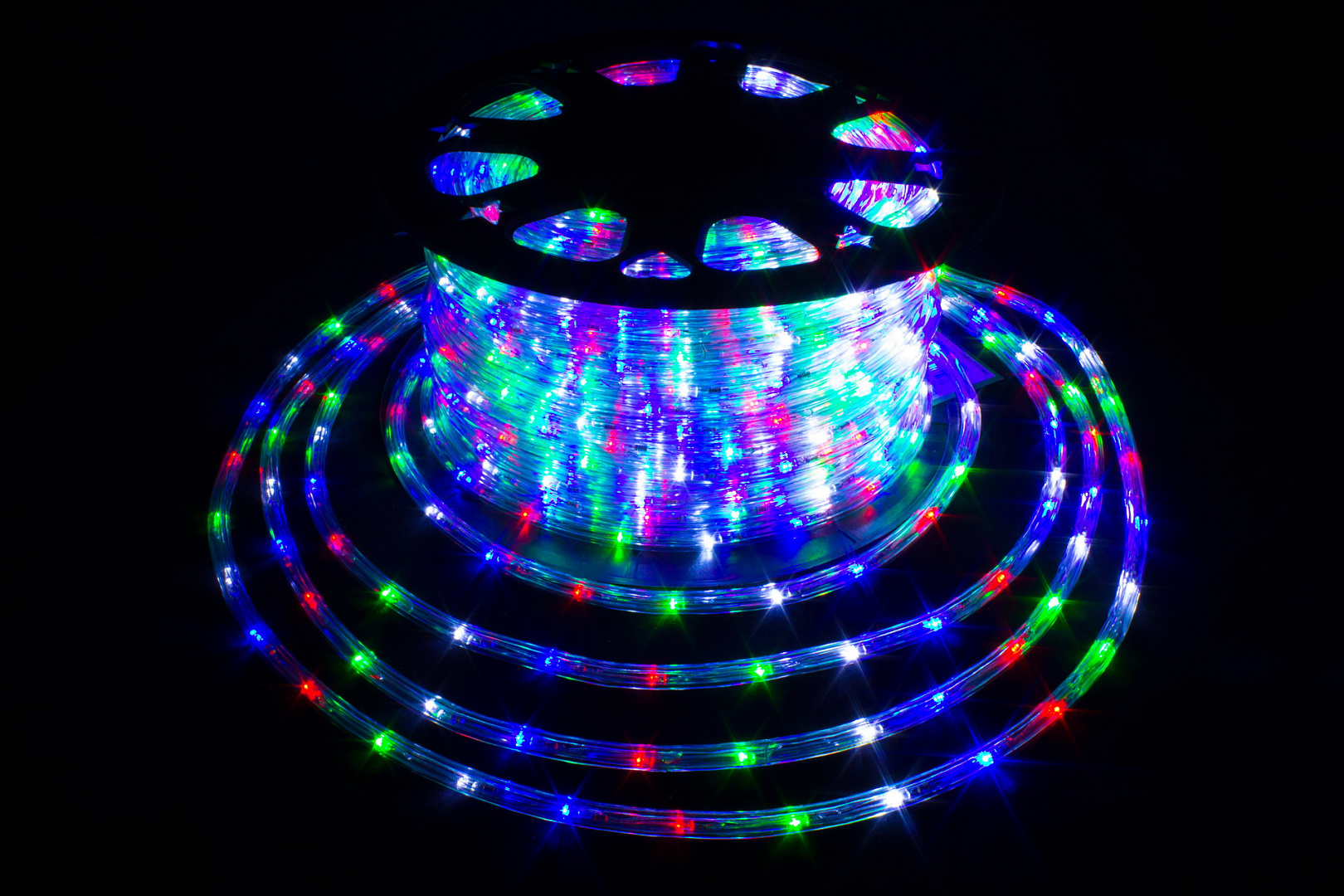

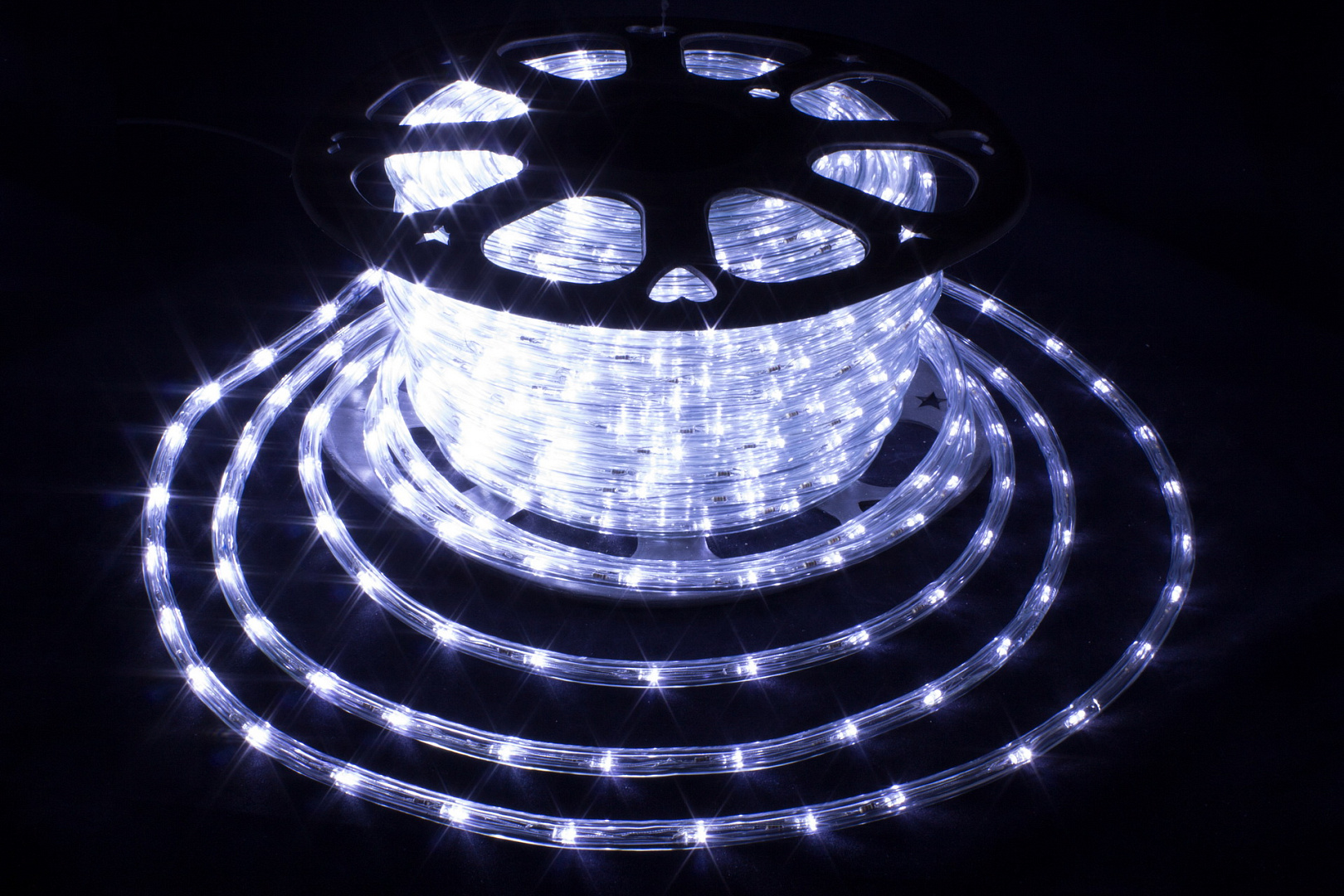

Светодиодный шнур Duralight

Что такое дюралайт? Одним словом, дюралайт – это светодиодная лента, надежно спрятанная в силиконовой оболочке (прямоугольный шланг).

Duralight легко гнется, для него не нужен специальный блок питания, достаточно небольшой переходник. Дуралайт еще называют светодиодным шнуром.

Торговое название «Duralight» было дано этому светодиодному шнуру от компании, выпустившей его на рынок. То же, что и с копировальным аппаратом.

Установка Duralight

Для установки и подключения дюралайта совсем не нужно иметь специальных навыков электромонтажа.

В простейшем случае для установки дюралайта даже не потребуется инструмент. Достаточно подключить гирлянду к розетке – и праздничное настроение гарантировано. Кстати, гирлянда из светодиодного дюралайта намного практичнее и долговечнее обычной на проводке и лампочках – провода постоянно рвутся и путаются, лампочки перегорают.

Если установка ведется серьезно и надолго – например, для декоративной подсветки части комнаты, то для подключения дюралайта понадобится как минимум отвертка (или молоток) и крепеж.

Подключение светодиодного дюралайта

Схема подключения светодиодного дюралайта проста. Кабель Duralight LED лучше подключать не к розетке, а к постоянному подключению. В этом случае для подключения потребуются минимальные навыки электромонтажа, либо придется довериться специалисту.

При покупке светодиодного дюралайта купите также шнур питания с переходником на 220 Вольт и коннектором.

Адаптер представляет собой просто мостовой диодный выпрямитель. Он преобразует сетевое напряжение переменного тока в униполярное пульсирующее напряжение.

Величина этого напряжения не меньше, чем у розетки, поэтому будьте осторожны!

Альтернативный шнур с адаптером (в зависимости от модели и производителя)

Адаптер устройства

Адаптер для подключения светодиодного кабеля дюралайт фактически состоит из одного диодного моста. Диодный мост преобразует переменное напряжение сети 220 В 50 Гц в униполярное пульсирующее с частотой 100 Гц. Эти пульсации совершенно не видны глазу.

Используется диодный мост KBL 410.

Доводчик, с обратной стороны:

Особенности установки.

Комплект подключения Duralight

Шнур питания с переходником подключается к дюралайту через специальный переходник, который выполнен из металлических штифтов в корпусе.

Разъем для светодиодного шнура Duralight

У однорядного дюралайта разъем будет состоять из двух пинов, у двухрядного – из трех. Такой же переходник используется, когда нужно стыковать 2 штуки дюралайта.

Адаптер – в разобранном и собранном виде

Для крепления дюралайта к поверхности используйте специальные прозрачные пластиковые скобы, которые показаны на фото.

Установка Duralight. Крепеж и адаптер

На резке из дюралайта остаются неизолированные провода. В целях электробезопасности их необходимо закрывать специальной крышкой, которая должна продаваться комплектом.

Заглушка предохранительная на резку дюралайт

В заключение нужно сказать, что светодиодный дюралайт обычно режут кусками по 1 или 2 метра.Не потому, что продавцы не хотят вырезать кусок точно по размеру комнаты, а из-за особенностей схемотехники. Этот факт следует учитывать при планировании внутреннего освещения.

У светодиодных лент этого недостатка (неприятной особенности) существенно меньше – можно срезать с коэффициентом 5 сантиметров, что практически всегда обеспечивает необходимый размер. На СамЭлектрике была опубликована статья о магнитофонах.

Поэтому при подключении светодиодного дюралайта иногда приходится идти на хитрости и дополнительные затраты, чтобы обеспечить необходимую длину освещаемой части стены.На фото ниже видно, как для того, чтобы длина освещаемого участка составила 2,6 метра, мне пришлось купить кусок длиной 4 метра, а остальное поместить в коробку (пространство под потолком).

Дополнительный кусок не нужно будет резать, а спрятать

Покупая дюралайт, нужно обратить внимание еще на одну особенность. Даже у одного производителя разные партии (катушки) могут иметь разный цвет свечения.

Например, на ценнике написано «Белый», а оттенок может быть желтым или синим в результате использования различных компонентов. Была такая, купил по две штуки на одну комнату в разных магазинах. Пришлось поменять ((

Ну в итоге получится:

Подсветка штор дюралайтом

В статье рассматривается только один вид дюралайта, который чаще всего встречается в наших магазинах. На самом деле разновидностей светодиодных дюралайтов очень много. Чтобы в этом убедиться, достаточно зайти на сайт Алиэкспресс. Уличный, Рождественский, Домашний, USB, 220В, 12В, шнуры, сетки, разноцветные, мигающие – гирлянд и световых шнуров много!

Duralight – это гирлянда, которая освещает контуры фасадов зданий, интерьеры, геометрические фигуры, элементы дачного участка и другие объекты.Его классический дизайн выглядит как длинная прозрачная трубка, внутренняя полость которой заполнена лампами.

Другой светодиодный дюралайт – это источники света, размещенные на гибкой плате и подключенные к шине параллельно. Светопередающая трубка защищает электрические компоненты от влаги, грязи и пыли, поэтому прибор можно использовать на открытом воздухе без помех.

Прочный материал оболочки из поливинилхлорида выдерживает нагрузки, возникающие в результате вибрации и механических ударов, а солнечное излучение не может изменить внешний вид поверхности.

В специализированных магазинах продается огромный ассортимент светодиодных шнуров, среди которых есть модели, позволяющие выбирать цвета свечения дюралайта.

Для приобретения и правильной установки подходящего устройства неопытным мастерам необходимо знать информацию о технических характеристиках, разновидностях и простых правилах установки гирлянды.

Популярные разновидности гирлянд

Как показывают фотографии дюралайта, опубликованные в Интернете, продавцы осветительных приборов предлагают всевозможные конструкции, оснащенные различными источниками света.

Внутри прозрачной пластиковой трубки может находиться:

светодиода. Они дороже ламповых вариантов, имеют длительный срок эксплуатации и при работе потребляют минимум электроэнергии. Гирлянды, выделяющие небольшое количество тепла, легко монтируются на поверхности из листов гипсокартона, штукатурных смесей и других отделочных материалов.

Лампы накаливания. Они нагреваются, потребляют больше электроэнергии и ломаются при неосторожном обращении.

Если есть возможность создавать световые эффекты, светильники делятся на несколько разновидностей с индивидуальными характеристиками и характеристиками.

Среди них найдено:

Крепления. Они получают энергию по единой шине, излучают равномерные световые потоки. Дополнительный контроллер для дюралайта автоматически регулирует яркость освещения объектов, анализируя информацию, полученную от специальных датчиков. Самонастраивающаяся конструкция не позволяет менять световые эффекты во время работы светильников.

Погоня. Они подключены к множеству каналов и имеют большие размеры. Питание подается через несколько выводов, один из которых нормальный. Эти варианты используются для создания эффектов, работа которых контролируется контроллером, охватывающим все каналы.

Основные технические характеристики

Перед тем, как выбрать дюралайт, нужно узнать индивидуальные характеристики понравившейся модели. Наиболее важным является:

Срок службы, то есть максимально допустимое время работы.Диоды работают непрерывно в течение ста тысяч часов, а лампы накаливания выходят из строя после двадцати пяти тысяч часов работы.

Индекс влагостойкости. Современные международные стандарты предусматривают соответствие водонепроницаемых изделий минимальному индексу IP44. Качественно сделанный корпус эффективно улавливает грязь, частицы пыли и капли влаги, пытающиеся достичь электронных элементов системы.

Мощность потребляемая энергия.Стандартные варианты подсветки питаются от 15-25 Вт электрического тока. Это позволяет работать с источниками света, расположенными внутри прозрачной трубки длиной 1 метр.

Изоляционный материал. Обычно уличные гирлянды из дюралайта и другое освещение утепляют поливинилхлоридом. Прочная пластиковая оболочка предотвращает повреждение системы из-за внешних факторов окружающей среды.

Мощность светового излучения. Некоторые осветительные устройства генерируют видимое излучение с довольно высоким значением этой характеристики.Благодаря этому свечение хорошо видно в дневное время.

Положительные стороны, особенности подключения

Конструктивное исполнение дает дюралайту огромное количество преимуществ. Итак, работа моделей, оснащенных диодами, сопровождается потреблением небольшого количества энергии. Электронные компоненты устойчивы к влаге, вибрации, механическим воздействиям и солнечному УФ-излучению.

Гирлянды эксплуатируются при температуре от сорока градусов ниже нуля до семидесяти градусов Цельсия.Гибкие элементы системы устанавливаются путем выполнения простых действий.

Светодиодные гирлянды освещают контуры жилых, общественных и промышленных зданий, а также ниши, перегородки из гипсокартона и многоуровневые межкомнатные потолки. Мастер, знающий подробную информацию о том, как подключить дюралайт своими руками, перед началом работ подбирает инструменты, крепеж, провода, блоки питания, переходники и так далее.

Мероприятие по построению подсветки упрощается приобретением гирлянды в комплекте с монтажными деталями.Они представлены переходником, проводом питания, коннекторами, силиконовыми контактами, вилками, клеем на силиконовой основе и крепежом.

Конструкция сетевого кабеля разделена на участки длиной 1,2-4 метра или 2-10 сантиметров. Путь, по которому длинные полосы разрезаются на отдельные части, отмечен значком ножниц и черной поперечной линией.

Шнур, предварительно уложенный на твердую поверхность, делится на части необходимого размера строго по пути разреза, обозначенному пунктирной линией. После завершения этой операции не «ослабляйте» силовые кабели.

Разъемы вставляются в оголенные края проводов до тех пор, пока штыри не войдут в гирлянду до упора, а отдельные контакты не попадут между проводниками проводов, питающих питание. Места фиксации покрыты защитной оболочкой, края которой обработаны силиконовым клеем.

Кабель питания снабжен разъемом для подключения световой ленты.Если конфигурация адаптера питания не предусматривает наличие встроенного контрольного устройства, то его закрепляют отдельной конструкцией с разъемами на блок питания и шнуром с диодами. Обратная сторона подсветки с оголенными проводами снабжена заглушкой и обработана влагостойким силиконовым клеем.

Фотография дюралайта

Светодиодный дюралайт

– это световой шнур с гибкой конструкцией, позволяющий использовать его для украшения предметов любой сложности. С его помощью можно создать удивительно красочное освещение как внутри, так и снаружи дома. Но все же чаще дюралайт используется для украшения экстерьеров – фасадов зданий и садовых участков. Незаменим также для оформления витрин, интерьеров гостиниц и торговых центров, украшения вывесок и объемных скульптур.

Спектр его применения настолько широк, что можно украсить дюралайтом каждый уголок в доме и за его пределами! Не откажите себе в этом удовольствии – ведь гирлянда дает такой чистый и насыщенный цвет, что способна превратить ничем не примечательную комнату в настоящее сказочное королевство!

• Дюралайт в интерьере
• Дюралайт снаружи

«Преимущества дюралайта»

Итак, рассмотрим преимущества светодиодного дюралайта перед лампой и его основные характеристики.

Duralight называют заслуженным лидером рынка светотехники для праздников. Все благодаря своим уникальным характеристикам – он гибкий, невероятно прочный, устойчивый к случайным ударам и повреждениям. Дуралайт выдержит любую непогоду и непогоду – скачки температуры, мороз и дождь для него не имеют значения. Срок службы около 100 000 часов – и это при рекордно низком энергопотреблении! Как и другие светодиодные гирлянды, дюралайт абсолютно безопасен, так как не выделяет тепла.

Подводя итог, дюралайт различается по:

• Высокая надежность в сочетании с безопасностью.
• Легкость установки – легко принимает желаемую форму, крепится пластиковыми клипсами.
• Длительный срок непрерывной работы.
• Устойчив к ультрафиолетовому излучению.
• Независимость лампочек – при перегорании гирлянда продолжит светиться.
• Низкое тепловыделение.

«Виды дюралайта»

В магазинах можно найти дюралайт двух типов:

1. Плоский дюралайт – это обычная гибкая лента.Он называется «дюрафлекс» и используется в основном для украшения фасадов.

1. Круглый светодиодный дюралайт представляет собой прочную прозрачную трубку с гирляндой из светодиодных ламп внутри.

“Что вам будет полезно?”

Дюралайт поставляется в виде цельного шнура и разрезается вами самостоятельно. Место среза нанесено прямо на нем, поэтому нет риска повредить лампочки.В комплект также входит электрический шнур, разъем для подключения к дюралайту и вилка для свободного конца. Несколько штук дюралайта соединяются без проблем, но для этого придется докупить дополнительные разъемы. Кроме того, не забудьте контроллер, который поможет вам управлять цветовыми сценариями. Схема их работы немного сложнее, чем у простых гирлянд – шнурам с разным количеством каналов нужны разные контроллеры.

Основные цвета дюралайта – синий, зеленый, желтый, красный, белый.Что интересно, режим энергопотребления у всех этих вариантов разный – например, мощность белого будет почти вдвое больше, чем у синего.

Есть еще много видов свечения в светодиодном дюралайте, как в фотогалерее! Выбирайте любой:

• крепление, характеризующееся постоянным свечением,
• погоня, вносящая разнообразие в однообразие сияния,
• хамелеон, равномерно меняющий цвет на противоположный,
• multichasing, который по очереди реализует световые сценарии.

В любом случае скучать не придется!

“Чем украсить дюралайтом?”

Как вы уже догадались, эту гирлянду можно провести по контуру любого объекта, будь то потолок в комнате или чаша уличного фонтана. Если ваше воображение зашло в тупик и уже выбрано, мы подбросим вам одни из самых популярных идей, многократно реализованных другими.

«Дюралайт в интерьере»

• Окна, двери, стенные ниши, лестничные перила, декорированные дюралайтом, являются наиболее популярными образцами декора. Кроме того, вы можете преследовать практические цели, поставив его на службу своему удобству и безопасности – например, организуя освещение ступеней лестницы. С помощью дюралайта можно выложить на стенах любые надписи и узоры, от новогоднего поздравления до фигурок оленей – даже, или не обеспечит столь точное повторение форм.

• Решили обойтись без живой или искусственной елки? Пришло время опробовать новый дизайнерский тренд – украсить стену ее светодиодной имитацией! Светодиодный дюралайт очень легко гнуть вручную, поэтому интерьер в любом случае будет хорошо смотреться.

«Дюралайт в экстерьере»

• Украшайте фасад дома как хотите. Дуралайт или можно бегать по периметру входной группы, обыграть оконные рамы и подоконники, веранду или чердак.Вы можете добавить нотку индивидуальности и самостоятельно выложить любой узор на фасаде – простейшая елка из зеленого дюралайта на входной двери станет отличным акцентом.

• Специалисты рекомендуют заранее позаботиться об установке дюралайта, чтобы уличная температура была не ниже +5 градусов. При этом в будущем он легко выдержит температуру до -50, но шнур потеряет некоторую эластичность, поэтому растягивание следует производить в относительной жаре.Сама установка светодиодного дюралайта не доставит никаких хлопот, если внимательно прочитать инструкцию.

“Видео: как выглядит дюралайт?”

Благодаря новым светодиодным технологиям в последнее время значительно расширились возможности оформления как производственных помещений, так и квартир или домов. Один из самых популярных материалов – дюралайт. По своей сути это светящаяся лента, из которой можно делать узоры или красиво украсить комнату, что позволяет создать уют или праздничное настроение, выгодно преподнести отдельные элементы интерьера или привлечь клиентов.С помощью дюралайтовой ленты можно решить большое количество задач.

Что такое дюралайт

По своей сути это гирлянда света, элемент декора. Изготовлен из пластика повышенной гибкости. Чтобы уберечь его от внешних воздействий и повысить эксплуатационные свойства, такой световой шнур покрывают поливинилхлоридом.

Внутри светового шнура находятся светодиодные или светодиодные лампы, которые являются источником света. Такая конструкция гирлянды позволяет создавать различные световые эффекты как в помещении, так и на улице.Этот факт объясняет ту популярность, которую приобрел этот материал в последнее время.

Важно! Светодиодные светильники отличаются от аналогов меньшим энергопотреблением, что является дополнительным плюсом при выборе освещения для дома или офиса.

Duralight, несмотря на дословный перевод («жесткий свет»), отличается мягкостью, без вреда для сетчатки глаза, что является очень важным фактором. На яркость и интенсивность освещения это никак не влияет.

Светодиодный шнур в настоящее время производится и продается двух типов:

• Круглый. Он может быть двух- или трехжильным. Его диаметр редко превышает 13 мм, что позволяет разместить его практически в любом месте комнаты и сформировать световое решение, которое наиболее эффектно представит комнату или ее отдельные элементы;
• Плоский. Этот вид дюралайта еще называют дурафлексом. Обычно он используется для украшения или освещения фасадов зданий, в том числе вывесок.

Материал обычно закупается бухтами длиной 50 или 100 метров, что позволяет использовать его без особых ограничений.

Можно выделить следующие основные технические характеристики светодиодного шнура:

• Способность бесперебойно работать в различных погодных условиях. На него не влияют ни ветер, ни дождь, ни другие виды осадков. Наличие покрытия из поливинилхлорида защищает осветительные элементы от агрессивного воздействия внешней среды;
• Высокий уровень безопасности.Благодаря конструктивным особенностям практически исключена возможность короткого замыкания в шнуре, а значит, и его возгорания. Поверхность материала не нагревается, что делает его безопасным для детей при случайном прикосновении;
• Устойчив к повреждениям. Покрытие из ПВХ не только защищает провод от воздействия природных явлений, но и от случайных повреждений человека. Это дает возможность использовать этот материал в общественных помещениях, где высокая проходимость, а значит, значительный риск случайного повреждения провода.

Конструкция из описанного материала может работать в следующих режимах:

• Постоянное свечение. Это самый простой вариант. Его чаще всего используют для украшения построек перед праздниками или при изготовлении вывесок;
• С изменением интенсивности. В этом режиме появляется возможность создавать эффектные переливы света и привлекать внимание проходящих мимо людей;
• Мигает. В этом режиме периодически выключаются и включаются определенные лампочки, что также является эффективным способом привлечения внимания;
• Смена цветов;
• Комбинированный режим мигания и смены цвета.

Область применения

Чаще всего светодиодный дюралайт используется в рекламной индустрии. С его помощью можно оформить комнату в фирменном стиле, выложить на стене корпоративную символику компании, что создаст положительное впечатление перед клиентом. Кроме того, с помощью этого светящегося материала можно выделить отдельные элементы интерьера, создать различные конфигурации помещения, организовать навигацию и так далее.

Второе направление – отделка жилых домов.Благодаря гибкости материала владелец дома или дизайнер может создать из дюралайта любую форму: оригинальные рисунки снаружи, выделить отдельные элементы дома и так далее. Этот материал становится особенно популярным в период новогодних праздников, когда каждый хозяин дома стремится украсить его по-особенному.

Третье приложение – изготовление вывесок и рекламных щитов на фасадах зданий. Дуралайт по своим техническим характеристикам заменил неоновые украшения.

Дополнительная информация. Во-первых, светодиодные элементы не перегорают (при правильном подключении), а вывеска сохраняет свой внешний вид. Во-вторых, дюралайт более гибкий, что позволяет создавать более сложные конструкции.

Особенности подключения

Схема подключения зависит от количества каналов гирлянды. Это определит тип адаптера, с помощью которого светодиодный кабель подключен к сети.

Пошаговая инструкция по подключению гирлянды следующая:

• Шаг 1.Раскрой материала. Эта операция проводится с помощью обычных ножниц или ножа;

Примечание! Duralight можно резать только в специально отмеченных местах. Если кабель поврежден в другом месте, гирлянда не будет работать.

• Шаг 2. С помощью переходников собирается необходимая конструкция и подключается к шнуру с вилкой и контроллеру для подключения к сети;
• Шаг 3. Закрепите все стыки и проверьте качество соединения.

Теперь можно смело подключать устройство к сети и пользоваться результатом.

Преимущества Duralight

Специалисты, дизайнеры, а также те, кто использовал продукт для украшения своего дома или квартиры, выделяют следующие преимущества:

• Яркость и насыщенность света. Глаза не устают смотреть на украшения из светового шнура. Благодаря особому излучаемому спектру дюралайт не вредит органам зрения человека.Цвет, который излучает гирлянда, может быть любым, что открывает широкие возможности для дизайнеров;
• Стабильность цвета. Материал практически не выгорает, что позволяет долгое время сохранять внешний вид конструкции практически в первозданном виде. К тому же, в отличие от обычной электрической гирлянды, лампочки из описываемого материала не перегорают. При правильном подключении и подключении световая конструкция не будет иметь зазоров, а сама прослужит долго;
• Высокая выносливость и гибкость.Световой шнур практически не подвержен повреждениям. Он очень прочный, но в то же время достаточно гибкий, что позволяет уберечь его от повреждений, но при этом из него можно формировать разные формы, закреплять практически на любой поверхности и так далее, что позволяет активно используйте его, чтобы придать помещению индивидуальный вид;
• Простота установки. Подключение гирлянды из дюралайта не требует особых навыков, достаточно иметь базовые знания в области электротехники, чтобы правильно установить этот декоративный элемент и заставить его светиться;
• Длительный срок службы.Благодаря использованию в конструкции светодиодов срок службы такого светового шнура значительно выше, чем у ламп. При этом на протяжении всего периода эксплуатации сохраняет свои свойства (в первую очередь насыщенность и яркость света).

Итак, отвечая на вопрос, что такое дюралайт, и как подключить гирлянду к сети, следует отметить, что это самый популярный материал для выполнения световых украшений в настоящее время.Он отличается надежностью, длительным сроком службы, гибкостью и возможностью изготавливать из него практически любую форму, а для подключения к сети не требуется специальных навыков.

Видео

Rope Light Инструкции TakeThreeLighting.com

Следующие инструкции помогут вам научиться работать с веревочными светильниками и их аксессуарами. Обязательно адаптируйте эти инструкции по мере необходимости к конкретному типу тросовых фонарей, с которыми вы работаете, – светодиодным или светодиодным.лампы накаливания, 2-проводное соединение по сравнению с 3-проводным и т. д.

Важные примечания:

• Всегда отключайте тросовый фонарь перед установкой, резкой или изменением каким-либо образом.
• Размотайте тросовый фонарь перед подключением к источнику питания. Не подключайте тросовый фонарь, пока он намотан на катушку, так как это может расплавить тросовый фонарь.
• Обрезайте только по обозначенным отметкам.
• Перед подключением к источнику питания необходимо прикрепить торцевую крышку.
• Обрезание или повреждение внешних пластиковых трубок может привести к поражению электрическим током или возгоранию.
• Не тяните за фонарик и не растягивайте его, так как это может повредить внутренние провода, что приведет к поломке секций.

Анатомия веревочного светильника 101

Как работают веревочные фонари? Тросовый светильник состоит из лампочек (светодиодных или ламп накаливания), расположенных вдоль набора внутренних проводов. Веревочные светильники разделены на секции и подключены «последовательно параллельно». Это означает, что при выходе из строя лампочки погаснет только та часть, в которой она находится; остальная часть троса будет гореть. Из-за этого метода подключения тросовые фонари можно разрезать только в точках разделения между секциями.

Основы

Базовый тросовый светильник состоит из четырех основных частей. Во-первых, шнур питания, который подключает ваш тросовый фонарь к розетке, чтобы дать ему питание. Далее идет разъем питания, небольшой пластиковый блок с металлическими штырями, которые соединяют шнур питания с настоящим тросовым фонарем. Затем идет сам веревочный фонарь, за которым следует последняя деталь, торцевая заглушка, которая завершает пробег.

Режущий трос светильник

Одно из самых важных правил установки тросовых фонарей – то, что тросовые фары можно разрезать только через определенные промежутки времени.В зависимости от типа используемого вами тросового фонаря это значение может варьироваться от 18 дюймов до 72 дюймов. После того, как вы выяснили, какое идеальное количество веревочного светильника вам понадобится для вашего проекта, уделите секунду, чтобы убедиться, что эта длина делится на «отрезанный интервал» вашего конкретного типа веревочного светильника. Если это не так, вы захотите округлить до ближайшего интервала в большую или меньшую сторону. (Убедитесь, что эта новая длина будет по-прежнему работать с вашим проектом.)

НАЙДИТЕ ВАШУ ОПТИМАЛЬНУЮ ДЛИНУ СВЕТА, ИСПОЛЬЗУЯ НАШ КАЛЬКУЛЯТОР СВЕТИЛЬНИКА!

Когда придет время перерезать веревку, вы обнаружите, что на каждом отрезке отрезка на пластиковой внешней трубке будут отпечатаны крошечные значки ножниц, пунктирные линии или другая маркировка, указывающая, где можно безопасно разрезать веревка световая.Эти отметки очень маленькие, и сначала их будет сложно обнаружить, но будьте уверены, они есть. Если тросовый фонарь разрезан в любом месте, кроме этих заранее обозначенных, он повредит эту часть тросового фонаря и приведет к его выходу из строя. Когда вы будете готовы легко перерезать веревку, сделайте надрез острыми ножницами, садовыми ножницами или универсальным ножом. Обязательно сделайте ровный и чистый вертикальный разрез. Чем острее ваше режущее лезвие, тем легче будет перерезать веревку.После того, как вы сделали разрез, вам нужно будет обрезать внутренние провода, чтобы освободить место для правильной вставки разъемов. Легко отогните конец веревки в сторону. Когда вы это сделаете, вы увидите, как провода внутри веревочного фонаря выступают наружу. Обрежьте концы этих проводов, чтобы при повторном сгибании троса назад провода больше не торчали. На этом закончено разрезание троса и подготовлен конец для установки любых аксессуаров, которые могут быть прикреплены.

Присоединение шнура питания и разъема питания

Разъем питания – это ключевой компонент, соединяющий шнур питания (вместе с различными другими аксессуарами) с тросовым фонарем.Самый простой способ начать – сначала прикрепить разъем к шнуру питания, а затем подключить шнур питания / разъем в сборе к тросу. Вставьте «охватывающий» конец шнура питания в «штыри» разъема питания и закрепите прилагаемым резьбовым хомутом. Затем отсоедините крышку с винтовым зажимом от разъема питания и наденьте крышку на тросовый фонарь. Совместите острые штыри разъема с небольшими отверстиями для проволоки на светлом конце отрезанного троса. Плотно и осторожно вставьте соединитель и его штыри в тросовый фонарь, убедившись, что все штифты контактируют с соответствующими тросовыми световыми проводами.Затем сдвиньте компрессионную крышку на верхнюю часть разъема питания и прикрутите. Это сожмет разъем питания и закрепит его на тросе. Шнур питания предназначен для подключения к стандартной розетке. Если вам нужно закрепить тросовый светильник, просто отрежьте вилку и снимите внешнюю оболочку, чтобы оголить провода.

Если вы используете светодиодные тросовые фонари, обратите внимание, что светодиоды поляризованы и требуют, чтобы электрический ток протекал в определенном направлении. Поэтому, если вы подключаете шнур питания, и тросовые фонари не работают, просто отсоедините шнур питания от тросового фонаря и подключите его к противоположному концу.

(Продолжение статьи ниже …)

Сопутствующие товары

---

(Продолжение сверху …)

Закрепление торцевой крышки

Торцевые заглушки – простой, но важный компонент канатной легкой трассы. Они защищают оголенный конец веревки от мусора, а также защищают любые выступающие световые провода веревки от зацепления. Чтобы прикрепить заглушку, просто вставьте ее на место вокруг пластиковой трубки тросового фонаря до упора. По желанию, вы можете дополнительно закрепить и гидроизолировать соединение с помощью ПВХ-герметика.

Прочие аксессуары

Есть много аксессуаров, которые вы можете включить в свою конструкцию веревочного светильника, чтобы помочь сформировать свое видение веревочного светильника. К ним относятся встроенные сращивания, Т-образные соединители, удлинители, Y-образные соединители и т. Д. Хотя все они выполняют разные функции, основы их крепления к тросовым светильникам одинаковы. Как только вы поймете основы того, как шнур питания прикрепляется к веревочному фонарю с помощью вездесущего разъема питания и совмещения его контактов с проводами веревочного фонаря, вы поймете, как прикрепить практически любой другой аксессуар.Разъем питания является обычным компонентом любого аксессуара для тросовых фонарей, и как только вы узнаете, как он работает, нет предела тому, что вы можете делать.

Краткое руководство по аксессуарам для тросовых фонарей

Знание основ того, как подключить тросовые фонари, поможет легко повесить тросовые фонари по прямой линии. Но что, если вам нужно обвести кривые или соединить различные участки вместе? Более сложные конструкции веревочного светильника, например, подчеркивающие архитектурные особенности или ландшафтный дизайн, требуют аксессуаров.Наиболее распространенными аксессуарами для освещения троса являются:

• Соединитель для сращивания Используйте его для соединения двух световых тросов (секций) вместе
• Невидимый соединитель для сращивания Это полезно, когда вам нужно соединить участки в хорошо видимом пространстве, поскольку он делает соединитель менее заметным для более плавного внешнего вида
Разъем
• T Допускает три подключения; один проход перпендикулярен двум другим
• X Connector Используйте это, чтобы четыре отдельных ряда веревочных фонарей пересекались на одном перекрестке.
• Y Корд Один тросовый светильник разветвляется на два отдельных участка

Монтаж / установка

Веревочные светильники можно установить практически везде, где вы можете себе представить, используя множество методов, создавая неограниченные формы и формы.Но независимо от того, как вы решили установить фары, есть несколько рекомендаций, которым вы должны следовать. После разматывания тросового фонаря вы должны не только подключить его, чтобы проверить, но и оставьте его подключенным в течение нескольких минут, чтобы нагреть внешнюю пластиковую трубку и сделать ее более гибкой. (Обязательно отключите его от сети перед установкой.)

Веревочные светильники – очень гибкие изделия, но они не изгибаются под углом 90 градусов. При повороте всегда обеспечивайте радиус изгиба не менее 3-4 дюймов.Кроме того, все тросовые светильники во время работы выделяют некоторое количество тепла, и они должны иметь возможность рассеивать это тепло по всей своей длине. При установке не перегружайте тросовый фонарь и убедитесь, что вокруг него достаточно места для “передышки”. Это также применимо в установках, где два или более тросовых фонаря могут идти параллельно друг другу. Опять же, оставьте вентиляционное пространство для рассеивания тепла и не позволяйте тросам касаться друг друга, так как это потенциально может привести к их расплавлению или сплавлению.(Это та же самая причина, по которой вы всегда должны разматывать рулон веревочного фонаря перед его подключением.)

При установке веревочного фонаря на место очень важно, чтобы вы не тянули, не тянули, не растягивали и не чрезмерно согните веревку свет! Это может вызвать перегрузку внутренних проводов и их повреждение, в результате чего участки сразу же перегорят. А этого никому не нужно. Веревочные светильники – очень гибкий продукт, но, пожалуйста, будьте осторожны при обращении с ними и их установке.

При использовании тросового освещения на открытом воздухе обязательно используйте водостойкий ПВХ или силиконовый герметик для закрепления всех соединений, шнуров питания и торцевых заглушек.Добавьте небольшую полоску герметика на внутреннюю часть соединителя, наденьте тросовый фонарь на место и затем поместите еще одну небольшую полоску вдоль внешнего обода, чтобы герметизировать соединение. Не забудьте закрепить заглушки таким же образом. Для дополнительной защиты мы рекомендуем нанести диэлектрическую смазку на все металлические штыри перед тем, как вставлять их как в тросовый фонарь, так и в разъемы / шнур питания. Это предотвратит коррозию металла из-за остаточной влаги, присутствующей в соединении.

Монтажные аксессуары

Некоторые из наиболее распространенных способов крепления тросовых фонарей включают монтажные зажимы, монтажные направляющие и стяжки.

Монтажные зажимы – это универсальный аксессуар, который можно закрепить практически на любой поверхности. Используя винты или гвозди, поместите зажимы с постоянными интервалами вдоль пути троса и осторожно защелкните светильник на место, убедившись, что лампы смотрят наружу для наилучшего освещения.

Монтажные гусеницы очень популярны, когда вы хотите установить тросовые фонари по красивой прямой линии. Как и зажимы, их можно прикрепить к различным поверхностям с помощью гвоздей, шурупов или даже прочного клея.Установив гусеницы на нужное место, осторожно защелкните тросовый фонарь на место.

Наконец, обычная застежка-молния – хороший выбор, когда ни монтажные зажимы, ни монтажная дорожка не подходят для того, где будут проходить тросовые фонари. На самом деле нет никаких правил использования стяжек. Просто прикрепите их к чему угодно и где угодно, чтобы удерживать веревочные фонари на месте.

Эти три метода крепления тросовых фонарей, конечно же, не единственные способы сделать это; это всего лишь три самых распространенных.Вы, конечно, можете использовать свои собственные методы, если хотите. Обязательно соблюдайте общие инструкции по монтажу, описанные выше.

Контроллеры

Если вы хотите добавить некоторые спецэффекты к созданию веревочного светильника, самое время взглянуть на контроллеры. Сам по себе тросовый светильник будет в сплошном, или «горит постоянно», состоянии. С помощью контроллера вы можете заставить ваши веревочные огни мигать, исчезать, преследовать и многое другое. Определенные контроллеры будут работать только с определенными типами тросовых огней.Например, светильники с двухпроводным тросом могут использоваться с контроллерами мерцания или мерцания, но не с контроллером преследования. Для продвинутых эффектов, таких как погоня, требуется три или более проводов. Обратитесь к конкретному контроллеру, чтобы узнать, с какими тросовыми светильниками он может работать. Присоединение тросовых фонарей к контроллеру обычно происходит одним из двух способов. На задней панели контроллера может быть стандартная розетка, в которую вы просто вставляете шнур питания веревочного светильника. Или к контроллеру может быть прикреплен встроенный шнур питания и разъем питания, к которому вы будете прикреплять веревочный фонарь так же, как вы прикрепляете его к обычному шнуру питания.

Краткое описание для наружной установки

Советы по установке тросовых фонарей на открытом воздухе см. В нашем Руководстве по установке на открытом воздухе.

DGL-C2 Blue, китайский тросовый светодиодный светильник из дюралайта, многоцветный производитель и поставщик

О нас

Ruian Dingguang Lighting Co., Ltd.

Ruian Dingguang Lighting Co., Ltd. специализируется на производстве и экспорте канатных фонарей, светодиодных веревочных фонарей, рождественского освещения, мотивов, светодиодных лент, светодиодных трубок, аксессуаров для веревочных фонарей, светодиодных неоновых ламп и т. Д.Наш завод основан в 1995 году, наше предыдущее название завода – WENZHOU XINGDU DENGSHI CO., LTD. Сейчас у нас более 100 сотрудников, 28 комплектов автоматических фиксаторов и 4 производственные линии. И экспортируем в страны Северной и Южной Америки, Ближнего Востока, Европы, Азии, Африки и т. Д. И поставлять разное качество разным клиентам из разных стран. Кроме того, мы получили сертификат RoHS, CE, GS. Мы стремимся предоставить нашим клиентам: хорошее качество, разумную цену и искреннее обслуживание, и Dingguang Lighting постоянно ищет любую возможность для построения новых деловых отношений с клиентами со всего мира.

Общая информация

Год основания	1995
Капитал	Менее 100 тысяч долларов США
Объем продаж	2,5 миллиона – 5 миллионов долларов США

Экспортная информация

Год экспорта	2011
Доля экспорта	81% – 90%
Срок поставки	35 дней
Минимальное количество заказа	2000м
Условия оплаты	L / C T / T Другое

Информация о производительности

Производственные линии	4 строки
Заводской размер	2 000 кв. М
Ежемесячная мощность	800 000 м
Инвестиции в производственное оборудование	101 тысяча долларов США – 500 тысяч долларов США
№Штатов	51-100 человек
Кол-во сотрудников R / D	5-10 человек
Кол-во инженеров	5-10 человек
Кол-во сотрудников службы контроля качества	5-10 человек

12-дюймовая маленькая рождественская звезда со светодиодной лентой, мотив

Ответ: Да, во многих случаях вы можете исправить их, перетянув мотив.Имейте в виду, что это может быть очень утомительно, и во многих случаях легче заменить весь мотив.

Вопрос: Какая гарантия на верёвочные световые мотивы и снежинки?

Ответ: На эти мотивы действует гарантия 3 сезона. Если скульптура прибыла не в рабочем состоянии или повреждена, обратитесь в нашу службу поддержки клиентов по адресу [email protected] или по телефону 1-800-209-6122, вариант 2.

Вопрос: Все ли скульптуры светятся светодиодной веревкой?

Ответ: У нас есть несколько вариантов мотивов ламп накаливания. Щелкните здесь, чтобы увидеть эти параметры. Остальные варианты – светодиодные.

Вопрос: Как висят скульптуры?

Ответ: Световые скульптуры из веревки поставляются с небольшим подвесным крючком для установки; тем не менее, для более прочного варианта многие клиенты будут использовать более толстый провод для установки фонарей.

Вопрос: Можно ли их соединить вместе?

Ответ: Эти скульптуры нельзя соединять друг с другом, и они требуют собственных розеток или удлинителя.

Вопрос: Могут ли они менять цвета?

Ответ: Мы продаем один товар, который можно изменить. Щелкните здесь, чтобы увидеть эту опцию.

Вопрос: Может ли какая-нибудь снежинка мерцать?

Ответ: Нет, наша веревочная подсветка Снежинки горят постоянно и не мерцают.

Вопрос: Какие разные размеры вы носите в световых скульптурах из веревки?

Ответ: Размеры варьируются от 12 до 60 дюймов.Мы предлагаем различные варианты снежинок и предлагаем больший размер для них по сравнению с другими праздничными скульптурами.

Вопрос: Можно ли изготовить на заказ световые мотивы из веревки?

Ответ: К сожалению, наша компания не выполняет индивидуальные заказы на световые мотивы веревки. Тем не мение; Если вы хотите создать свой собственный, мы продаем специальные разрезы для веревочного светильника. Щелкните здесь, чтобы просмотреть параметры.

Вопрос: Обрабатывается ли свет веревки УФ-излучением?

Ответ: Да, веревочная подсветка, используемая на мотивах, обработана ультрафиолетом.

Вопрос: Какое расстояние между лампочками в тросовом фонаре?

Ответ: лампы расположены на расстоянии 1 дюйм друг от друга.

Вопрос: Каков рейтинг по Кельвину для чистого белого и теплого белого?

Ответ: Чистый белый цвет – 3000K, а теплый белый – 2800K. Для раскаленных снежинок у них нет рейтинга Кельвина, но их можно отнести к 2700К.

Вопрос: Какой длины шнур питания у этих мотивов?

Ответ: Длина шнура питания для этих фонарей составляет 6 футов.

Список сертифицированных продуктов ITS и Signals

Группа:

(Все группы) ADD – Альтернативные устройства обнаруженияATD – Вспомогательные устройства трафика CHG – Группа аппаратного обеспечения шкафа CON – Группа каналов DMS – Знаки динамических сообщений FOP – Волоконно-оптические продукты GHG – Группа наземного оборудованияLED – Модули светодиодных сигналов LSG – Группа герметика контура MPG – Группа металлических полюсов PLH – Группа оборудования полюсных линий PUL – Группа вытяжных ящиков SHG – Группа сигнальных головок WIR – Группа проводов

Производитель:

(Все производители) 3M-Corporate Communications Ace Pole Co.Action ManufacturingAdvanced Digital Cable, Inc.Akron Foundry CompanyAllied Bolt Inc.Allied Tube & Conduit ElectricalAmerican Insulated Wire Corp.AmphenolANDREWS Corp.Antenex, Inc.Appleton / EGS Electrical Gr.-ECMApplied InformationARC WirelessArlington Industries, Inc.Armorcast Products, Inc. Компания Atlantic Wood Industries / Cox Industries Band-It – IDEX Inc., BASFBekaertBelden Wire & Cable Co, BICC, General CableBlue Diamond Industries, LLC, Bondo Corp.Burndy / FCI ElectricalCABLCONCadweld / Erico, Inc.Campbell CompanyCantexCarlonCarolina Pole / Cox IndustriesCarson Industries LLCCentaur ManufacturingCerro Wire LLCChance / Hubbell Power Systems, IncChemqueCODE LLCColeman / CCICommScope, Inc. Компания Cushcraft Corp., Cutler-Hammer, Daktronics, Inc., Deca Cables, Inc., Diablo Controls, Inc., Dialight Corporation, Draka Communication, Dura-Line, Durable Wood Preservers, Inc.Duralight TraStar Inc., Durant Paints, IncEconolite Control Products, EDIElectroline Mfg. Co./T&BElectronic Integrated Systems Inc., ELTEC Electrotechnics Corporation, ENCOM, решения для беспроводной передачи данных, Engineered Castings, Inc., Eritech / Erico, Inc.Excellence Opto. Inc.Falcon Fine Wire, IncFiber Connections Inc.Продажа оптоволоконных приборовРешения для волоконно-оптических сетейFlemington Aluminium and BrassFLIRFlorida Wire & Cable Co.Flying “W” PlasticsFotec, Inc. Futura Adhesives and ChemicalGalvan Industries Inc.Гальвит / LTV CopperweldGDI Коммуникационное оборудованиеGE Промышленные системы Решения для освещения общего движения Corp.Компания Georgia Pipe CompanyGRIDSMART Technologies, Inc.GTT, IncGulf South Forrest ProductsHanson Pipe & Precast / Carolina PrecastОсвещение и заземление Hayata из Северной АмерикиHeritage Plastics GroupHighline ProductsHorizon Signal Technologies, IncHubbell PencellHutton Communication, IncHylsaINFOS, Inc. International Fiber Systems, Inc. Корпорация Итерис, Инк. ИТС Плюс, Инк. JM ManufacturingJ.H. Botts, Inc., James Monroe Wire and Cable Corp., John Thomas Inc., Joslyn / MacLean Power Systems, Killark, Koppers Industries, Inc.L-com Global ConnectivityLaird TechnologiesLandis & Gyr / SiemensLedStar, IncLeotekLeviton Network SolutionsMadisonMagnolia Plastics Inc.Marathon / TVCMartin EnterprisesMcCain Traffic SupplyMcFarland CascadeMeridian TechnologiesMicrohard Systems Corp.Midwest Electric Products, Inc. Pipe and Plastics, Inc., National Strand Products, Inc., Native American Industries, Inc., Naztec, Inc., Neptco Inc.NewBasisNorth America Traffic, Inc.Northstar Controls LLCNOYES Fiber SystemO-Z / GedneyOFS OpticsOldcastleOlson AluminiumOMJC Signal, Inc.OptelecomOrange TrafficP-T Technologies, IncParking Bumper CompanyPDCPeek Traffic, Inc.Pelco Products, Inc.Percol / Applied Polymerics, Inc. HardwarePrime Conduit, Inc., PrysmianPytco / Shamrock TradingQPC Fiber Optic, IncQuazite Products / HubbellQueen City Plastics, Inc.Сименс Индастри, Инк. Electronics, Inc., Traffic Fiber Systems, Traffic Parts, Inc., Traffic System, LLC, Trafficware Group, Inc., Traficon, Trimble Navigation Limited, Trinity Construction ProductsU.Корпорация S. Traffic Corp., Юнион Металл Корпорейшн, Валмонт Индастриз, Викиматик, Вилинк, Знаки Вулкана Meadows, Inc.Walker Brothers, Inc.WavetronixWestern Tube & ConduitWheatland Tube Co., Вилкокс Сэйлс, Уильям К. Мередит, Inc.

Утвержденные заявки:

(Все приложения) 1706 – Задние панели 1755 – Узлы контроллеров маяков 1753 – Адаптер / удлинитель для основания шкафа 1751 – Контроллеры со шкафами 1733 – Маркеры-указателиDMS – Знаки динамических сообщений – Индуктивные петли1716 – Распределительные коробки1747 – Светодиодный индикатор 1726 – Подводящий кабель петли 1710 – Курьерский кабель MPMA – Металлический стержень / мачта Пьедесталы 1745 – Знаки, установленные для сигналов SPFB – Проблесковый маячок на солнечной энергии1736 – Радио с расширенным спектром 1715 – Прокладка подземных каналов / кабелей VLE – Эмулятор петли видеоWCE – Оборудование беспроводной связиWMVD – Беспроводное магнитное обнаружение транспортных средств 1720 – Деревянные столбы

DuraLight – Barco

О DuraLight

DuraLight® – это революционный вариант подсветки Barco с длительным сроком службы для систем отображения Coronis® 3MP.

По сравнению с обычными люминесцентными лампами с холодным катодом (CCFL), средний срок службы новых ламп подсветки DuraLight® от Barco увеличен в 3–5 раз без увеличения энергопотребления или ухудшения визуальных характеристик системы ЖК-дисплея.

Благодаря исключительно долгому сроку службы инновационной ламповой технологии Barco DuraLight® замена лампы в течение экономичного срока службы медицинского дисплея становится излишней, что существенно снижает стоимость владения системой.

Почему выбирают DuraLight®?

• исключительно долгий срок службы подсветки
• бескомпромиссный внешний вид
• оптимальная энергоэффективность
• резервирование замены лампы для минимальной стоимости владения
• 5-летняя гарантия на подсветку DURALIGHT®


Характеристики

Бескомпромиссное качество изображения
Barco DuraLight® обеспечивает длительный срок службы без ущерба для яркости или визуальных характеристик ЖК-панели.DuraLight® обеспечивает оптимальное качество изображения при всех углах обзора без снижения однородности изображения. Более того, DuraLight® имеет структуру с несколькими лампами, которая по своей сути обеспечивает резервирование. Это означает, что в случае выхода лампы из строя дисплей остается в рабочем состоянии. В этом отношении DuraLight® отвечает строгим требованиям, предъявляемым к жизненно важным медицинским приложениям.

Оптимальная энергоэффективность
Увеличенный срок службы DuraLight® сочетается с оптимальной энергоэффективностью.В отличие от других технологий, длительный срок службы DuraLight® не оказывает негативного влияния на энергопотребление системы.

Barco DuraLight® поставляется в качестве опции для медицинских систем отображения Barco Coronis® 3MP с режимом просмотра BlueBase.

.
