Характеристики светодиодов для фонариков. Подбор и замена диодов

Содержание:

Рассмотрим светодиодную продукцию, начиная от старых 5-мм, до сверхъярких мощных светодиодов мощность которых доходит до 10 Вт.

Чтобы выбрать «правильный» фонарик для своих нужд, нужно разобраться в том какие бывают светодиоды для фонариков и их характеристики.

Какие диоды используются в фонариках?

Мощные светодиодные фонари начались с устройств с матрицей 5-мм.

LED фонари в совершенно разных исполнениях, от карманных до кемпинговых, получили широчайшее распространение в середине 2000-х. Их цена заметно снизилась, а яркость и долгий срок службы от одного заряда батареек сыграли свою роль.

5-ти миллиметровые белые сверхъяркие светодиоды потребляют от 20 до 50 мА тока, при падении напряжения 3.2-3.4 вольта. Сила света – 800 мкд.

Очень хорошо показывают себя в миниатюрных фонариках-брелках. Маленький размер позволяет носить такой фонарик с собой. Питаются они либо от «мини-пальчиковых» батареек, либо от нескольких круглых «таблеток». Часто используются в зажигалках с фонариком.

Вот какие светодиоды в китайских фонариках устанавливаются уже много лет, но их век постепенно истекает.

В поисковых фонарях при большом размере отражателя есть возможность смонтировать десятки таких диодов, но такие решения постепенно отходят на второй план, а выбор покупателей падает в пользу на фонарей на мощных светодиодах типа Cree.

Поисковый фонарь на 5мм светодиодах

Такие фонари работают от батареек типа АА, ААА или аккумуляторов. Стоят недорого и проигрывают как в яркости, так и в качестве современным фонарям на более мощных кристаллах, но об этом ниже.

В дальнейшем развитии фонарей производители перебрали множество вариантов, но рынок качественной продукции занимают фонари с мощными матрицами или дискретными светодиодами.

Какие светодиоды используют в мощных фонариках?

Под мощными фонарями подразумеваются современные фонари различных типов начиная от тех, что размером с палец, заканчивая огромными поисковыми фонарями.

В такой продукции в 2017 году актуальна марка Cree. Это название американской компании. Её продукция считается одной из наиболее передовых в области светодиодной техники. Альтернативой являются LED от производителя Luminus.

Такие вещи значительно превосходят светодиоды с китайских фонариков.

Какие светодиоды Cree в фонариках устанавливаются наиболее часто?

Модели носят название состоящие из трёх четырёх символов, разделённых дефисом. Так диоды Cree XR-E, XR-G, XM-L, XP-E. Модели XP-E2, G2 чаще всего используются для небольших фонариков, а XM-L и L2 – очень универсальные.

Их используют, начиная от т.н. EDC фонарей (для повседневного ношения) – это маленькие фонари размером меньше ладони, до серьёзных поисковых фонарей большого размера.

Давайте рассмотрим характеристики мощных светодиодов для фонариков.

Главная характеристика светодиодов для фонарей – это световой поток. От неё зависит яркость вашего фонаря и количество света, которое может дать источник. Разные светодиоды, потребляя одинаковое количество энергии, могут существенно отличаться по яркости.

Рассмотрим характеристики светодиодов в больших фонариках, прожекторного типа:

Продавцы часто указывают не полное название диода, его типа и характеристики, а сокращенную, несколько иную цифробуквенную маркировку:

  • Для XM-L: T5; T6; U2;
  • XP-G: R4; R5; S2;
  • XP-E: Q5; R2; R;
  • для XR-E: P4; Q3; Q5; R.

Фонарь может так и называться, «Фонарь EDC T6», информации в такой краткости более чем достаточно.

Ремонт фонариков

К сожалению цена таких фонариков довольно большая, как и самих диодов. И не всегда есть возможность приобрести новый фонарь, в случае поломки. Давайте разберемся как поменять светодиод в фонарике.

Для ремонта фонарика необходим минимальный набор инструментов:

  • Паяльник;
  • флюс;
  • припой;
  • отвёртка;
  • мультиметр.

Чтобы добраться до источника света нужно отвинтить головную часть фонаря, она обычно закреплена на резьбовом соединении.

В режиме проверки диодов или измерения сопротивления проверьте исправность светодиода. Для этого прикоснитесь щупами черным и красным к выводам светодиода, сначала в одном положении, а затем поменяйте местами красный и черный.

Если диод исправен – то в одном из положений будет низкое сопротивление, а в другом – высокое. Таким образом вы определяете, что диод исправен и проводит ток только в одном направлении. Во время проверки диод может излучать слабый свет.

В противном случае в обеих положениях будет короткое замыкание или высокое сопротивление (обрыв). Тогда нужна замена диода в фонаре.

Теперь нужно выпаять светодиод из фонаря и, соблюдая полярность, впаять новый. Будьте внимательны при выборе светодиода, учтите его потребление тока и напряжение, на которое тот рассчитан.

Если вы будете пренебрегать этими параметрами – в лучшем случае фонарик будет быстро садиться, в худшем – драйвер выйдет из строя.

Драйвер – это устройства для питания светодиода стабилизированным током от разных источников. Промышленно изготавливаются драйвера для питания от сети 220 вольт, от автомобильной электросети – 12-14.7 вольт, от Li-ion аккумуляторов, например, типоразмера 18650. Драйвером оборудовано большинство мощных фонарей.

Увеличиваем мощность фонаря

Если вас не устраивает яркость вашего фонаря или вы разобрались как заменить светодиод в фонарике и захотели его модернизировать, прежде чем покупать сверхмощные модели изучите основные принципы работы LED и ограничения в их эксплуатации.

Диодные матрицы не любят перегрева – это главный постулат! А замена светодиода в фонарике на более мощный может привести к такой ситуации. Обратите внимание на модели, в которые устанавливаются более мощные диоды и сравните со своей, если они подобны по размерам и конструктиву – меняйте.

Если ваш фонарь меньше — потребуется дополнительное охлаждение. Подробнее о изготовлении радиаторов своими руками мы писали здесь.

Если вы попытаетесь установить в миниатюрный фонарик-брелок такой гигант, как Сree MK-R, он у вас быстро выйдет из строя от перегрева и это будут зря потраченные средства. Незначительное повышение мощности (на пару ватт) допустимо без модернизации самого фонарика.

В остальном процесс замены марки светодиода в фонарике на более мощную – описан выше.

Фонари Police

Они зарекомендовали себя на протяжении многих лет и с каждой новой моделью этих фонарей спрос не утихает. Новинкой на отечественном рынке стала модель с электрошокером.

LED фонарик Police с шокером

Такие фонари ярко светят и могут выступать в роли средства самообороны. Однако и в них случаются проблемы со светодиодами.

Как заменить светодиод в фонарике Police

Широкий модельный ряд очень трудно охватить в рамках одной статьи, но можно дать общие рекомендации по ремонту.

  1. При ремонте фонаря с электрошокером будьте аккуратны, желательно используйте резиновые перчатки, чтобы избежать удара током.
  2. Фонари с пылевлагозащитой собраны на большом количестве винтов. Они отличаются по длине, поэтому делайте пометки откуда вы выкрутили тот или иной винт.
  3. Оптическая система фонарика Police позволяет регулировать диаметр светового пятна. При разборке на корпусе сделайте отметки в каком положении стояли детали перед снятием, иначе будет трудно поставить блок с линзой обратно.

Замена светодиода, блока преобразователя напряжения, драйвера, аккумулятора возможна с применением стандартного набора для пайки.

Какие светодиоды стоят в китайских фонариках?

Многие товары сейчас покупаются на aliexpress, где можно найти как оригинальную продукцию, так и китайские копии, которые не соответствуют заявленному описанию. Цена за такие приборы бывает сопоставимой с ценой на оригинал.

В фонарике, где заявлен светодиод Cree, его может на самом деле не быть, в лучшем случае будет стоять диод откровенно другого типа, в худшем такой, который внешне будет трудно отличим от оригинала.

Что это может за собой повлечь? Дешевые светодиоды выполняются в низкотехнологичных условиях и не выдают заявленной мощности. Имеют низкий КПД, от того у них усиленный нагрев корпуса и кристалла. Как уже было сказано, что перегрев – самый злой враг для Led приборов.

Так происходит потому, что при нагревании через полупроводник увеличивается ток, вследствие чего нагрев становится еще сильнее, мощности выделяется еще более, лавинообразно это приводит к пробою или обрыву светодиода.

Если постараться и потратить время на поиск информации, можно определить оригинальность продукции.

Сравните оригинал и подделку cree

LatticeBright – это китайский производитель светодиодов, который делает продукцию очень похожей на Cree, наверное это совпадение дизайнерской мысли (сарказм).

Сравнение китайской копии и оригинала Cree

На подложках эти клоны выглядят следующим образом. Можно заметить разнообразие форм подложек для светодиодов, производимое в китае.

Определение подделки по подложке для LED

Подделки изготавливаются довольно умело, многие продавцы не указывают об этом «бренде» в описании товара и о том, где произведены светодиоды для фонарей. Качество таких диодов не самое худшее среди китайского барахла, но и далеко от оригинала.

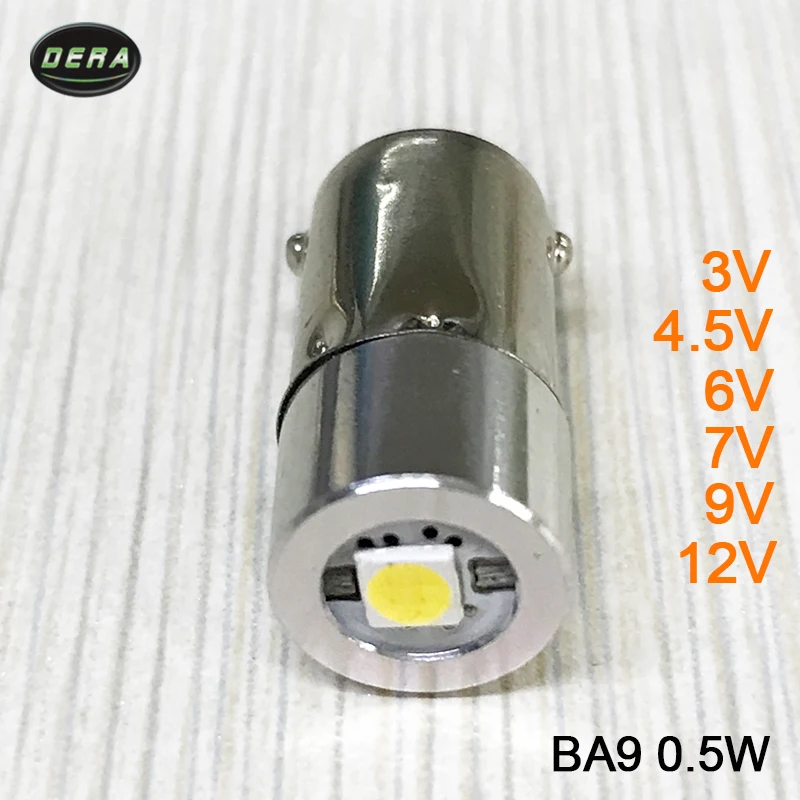

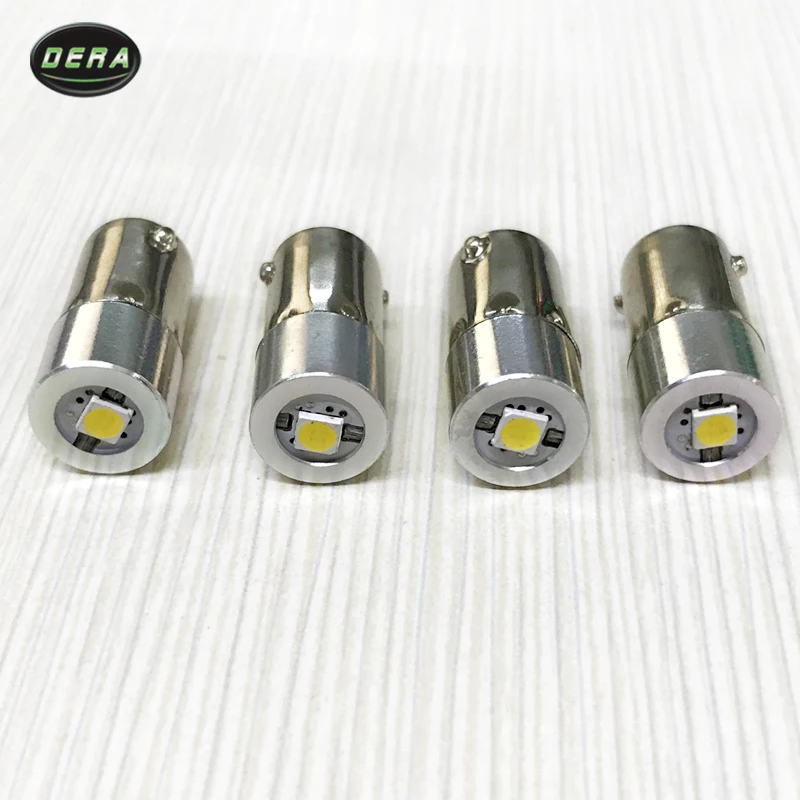

Установка светодиода вместо лампы накаливания

У многих в старых вещах пылятся коногонки или фонари на лампе накаливания и вы можете легко сделать его светодиодным. Для этого есть либо готовые решения, либо самодельные.

С помощью разбитой лампочки и светодиодов, если добавить немного смекалки и припоя, можно сделать отличную замену.

Железный бочонок в данном случае нужен для улучшения отвода тепла от LED. Далее нужно припаять все детали друг к другу и закрепить клеем.

При сборке будьте аккуратны – избегайте замыкания выводов, в этом поможет термоклей или термоусадочная трубка. Центральный контакт лампы нужно распаять – образуется отверстие. Продеть через него вывод резистора.

Дальше нужно припаять свободный вывод светодиода к цоколю, а резистора к центральному контакту. Для напряжения 12 вольт нужен резистор 500 Ом, а для напряжения в 5 В – 50-100 Ом, для питания от Li-ion 3.7В аккумулятора – 10-25Ом.

Как сделать из лампы накаливания светодиодную

Подобрать светодиод для фонарика гораздо сложнее чем его заменить. Нужно учитывать массу параметров: от яркости и угла рассеивания, до нагрева корпуса.

Кроме того, нельзя забывать об источнике питания для диодов. Если вы освоите все описанное выше – ваши приборы будут светить долго и качественно!

Налобный фонарь с 3-мя светодиодами XM-L T6 с TIR-оптикой на 2-х Li-Ion аккумуляторах 18650

High Quality KC-018 4-Mode White Light CREE XML-T6 LED Bike Bicycle Headlight Headlamp – $ 19.62
Товар получен бесплатно для обзора

Здравствуйте. Предлагаю обзор налобного фонаря с 3-мя светодиодами XM-L T6 и TIR-оптикой.
Как часто бывает, особенно с товарами из Поднебесной, находятся и «плюсы» и «минусы».
В обзоре много фото, разбор фонаря, схема драйвера, мысли…

«Ну вот» — скажете Вы, «Снова фонарик, да ещё и на халяву…». Да, снова фонарик, но с 3 светодиодами XM-L, да, на халяву, ну и что? Я же не призываю покупать именно в этом магазине, я стараюсь делать качественные обзоры товаров, как раз для того, чтобы читатель понял, нужен ему этот товар или нет. А уж где покупать, то и подавно не моё дело.
Ну начнём, как обычно с упаковки:

В комплекте «зарядка» с неправильной вилкой и сам фонарь. Аккумуляторов нет. Но продавец и не обещал.

Рассмотрим «зарядку» поближе:




Немного слов о «зарядке»: к качеству монтажа особых претензий нет. Схематически это источник стабилизированного постоянного напряжения с оптронной обратной связью. 2-х цветный светодиод индицирует режим работы: заряд (красный), окончание заряда (зелёный).
По параметрам:
Входное напряжение соответствует нашему сетевому: 220В переменного тока.
Выходное напряжение холостого хода: 4,5 вольта постоянного тока.
Выходной ток короткого замыкания: 500 мА.
На этом по «зарядке» пока ничего больше говорить не буду, скажу в конце обзора.
Рассмотрим сам фонарь, которой состоит из 2-х блоков: светодиодный блок с 3-мя светодиодами и кнопкой выбора режимов и аккумуляторным отсеком с красным индикатором работы фонаря и гнездом для подключения «зарядки», закрывающимся резиновой крышечкой. Блоки соединены проводом свитым в пружину:





Чтобы добраться до внутренностей батарейного блока, необходимо открутить 4 самореза:

Здесь мы видим безымянную микросхему драйвера, 2 полевичка AO3401A и красный светодиод, горящий при включенном любом режиме. О схемотехнике чуть позже.
Заглянем внутрь светодиодного блока, для чего необходимо открутить 3 отражателя:

Все 3 светодиода похоже действительно XM-L:



Ладно, разбираем дальше, для чего необходимо снять пластиковый корпус:

Далее, с обратной стороны необходимо открутить 4 винта:

Внутри находится печатная плата без элементов:


Тут сразу можно отметить, что китайские фонари разбирать просто необходимо для того, чтобы достать алюминиевые опилки, которые могут что-либо коротнуть:

Смотрим как обстоят дела с теплоотводом.
А дела не очень, мало того, что теплопроводной пасты не обнаружилось, так и сам конструктив не самый продуманный — площадь теплового контакта на корпус невелика. Ну что же, хотя бы пасту добавить можно:



Немного остановлюсь на линзе боковых светодиодов. На центральном линзы нет, есть обычный отражатель и стекло. А вот боковые необычной формы, это так называемые TIR-линзы, надеюсь на фото можно понять конструкцию:


Собираем фонарь и переходим к испытаниям:
Аккумуляторы в батарейном блоке подключаются параллельно, так что для эксплуатации фонаря не обязательно ставить 2 аккумулятора, достаточно установить 1. Но для опытов я вместо аккумулятора подключил блок питания, выставив на нём 4 вольта. Итак:
Ток в выключенном состоянии: 0,3 мА
Потребление центрального светодиода: 0,3 А
Потребление 2 боковых: 0,33 А
Потребление всех вместе: 0,37 А




А ведь для светодиодов XM-L максимальный ток составляет 3А, что больше заданного в этом фонаре аж в 10 раз!!! Поэтому, действительно, отведение тепла от кристаллов не очень -то и необходимо.

Ладно, продолжим исследовать дальше, для чего уменьшим напряжение на блоке питания до 3 вольт:

Заметно упала яркость, а также и потребляемый ток до 0,1А. А по идее, при правильном драйвере, ток должен был возрасти.
Но самое печальное то, что светодиоды светятся даже при 2,5 вольтах:

т.е. у драйвера нет защиты от глубокого разряда аккумуляторов. Т.о. использовать в этом фонаре можно только аккумуляторы со встроенной защитой, например такие:

В связи с тем, что люксметра у меня нет, приведу фото световых пятен от этого фонаря на потолок в сравнении со знаменитым фонарём SIPIK, правда уточню, что он питается не от 1,5 вольтовой батарейки, а от Li-Ion аккумулятора формата АА. Итак, на следующих фото, световые пятна от центрального фонаря, двух боковых и всех трёх одновременно:



Наступило самое время сказать пару слов о схеме драйвера, для чего её пришлось срисовать с платы:

В общем драйвером это назвать сложно. Это просто плата переключения режимов. Разъём от зарядного устройства подключен непосредственно к аккумуляторам, а я уже писал, что напряжение холостого хода «зарядки» составляет 4,5 вольта, что для Li-Ion аккумуляторов больше допустимого, т.е. заряжать штатной зарядкой опасно. Есть риск «угробить» аккумуляторы. Ну и, как я писал выше, использовать аккумуляторы без встроенной защиты тоже нельзя, т.к. этот так называемый «драйвер» не защитит их от глубокого разряда, что также приведёт к выходу из строя последних. Стабилизации тока у «драйвера» нет, что приведёт к заметному снижению яркости при падении напряжения на аккумуляторах при их разряде. Да и сам ток, выдаваемый на светодиоды очень мал, что ставит под вопрос целесообразность использования 3 амперных светодиодов при токе в 10 раз меньше.
Итог: фонарь всем хорош, кроме платы «драйвера». Последний сводит на нет все плюсы. Использовать фонарь по назначению можно и в таком виде, но я займусь его модернизацией. О результатах сообщу отдельно 🙂
Спасибо, что дочитали, надеюсь обзор будет полезен. Удачи и с наступающим 2015 годом!!!

Метки: chinabuye, бесплатно, обладаю

3-вольтовые мини-светодиоды – прочные и яркие! – Эван Дизайнс

Перейти к содержимому

Бесплатная доставка для внутренних заказов на сумму от 40 долларов США и выше

Бесплатная доставка для внутренних заказов на сумму от 40 долларов США и более

Описание

3-вольтовые сплошные светодиодные лампы накаливания станут прекрасным дополнением к любому хобби-проекту. Доступны в 3 размерах и 10 цветах, возможности безграничны.

Размеры светодиодных ламп:

  • 5-мм светодиоды: Наша самая большая и яркая лампа. Отлично подходит для шкалы G или везде, где вам нужно много света.
  • Светодиоды 3 мм: Идеально подходят для масштаба 1:18, масштаба 1:43 или масштаба O.
  • Светодиоды 1,8 мм: Наша лампа наименьшего размера обеспечивает рассеянный световой луч, который менее направлен, чем лампы 3 мм и 5 мм. 1,8 мм подходит для небольших масштабов или небольших ограниченных пространств. Если вам нужны светодиоды еще меньшего размера, обязательно ознакомьтесь с нашими чип-светодиодами.

У нас есть эти светодиоды с несколькими напряжениями, так что вы можете подобрать напряжение, подходящее для вашего проекта!

Твердые светодиоды 9 В Твердые светодиоды 18 В

Светодиоды накаливания и светодиоды на микросхемах

В чем разница между светодиодами накаливания и микросхемы?

Светодиодные лампы Evan Designs имеют металлический светоизлучающий диод, заключенный в закругленную силиконовую линзу. Этот объектив имеет фокусирующий эффект «прожектора». Верх колбы можно отшлифовать, чтобы расширить светорассеяние.

Чип-светодиоды Evan Designs бывают плоскими и монтируются на поверхность. Они имеют широкий менее сфокусированный световой поток и не имеют формы «колбы».

Теплый белый или холодный белый: какой из них мне подходит?

  • Теплый белый: светодиоды теплого белого цвета сочетаются с теплым свечением ламп накаливания и идеально подходят для освещения комнат, автомобильных фар или любого другого места, где вам нужен более классический теплый свет.
  • Холодный белый: Холодный белый светодиоды имеют холодный свет флуоресцентных ламп. Этот слегка голубоватый свет идеально подходит для освещения магазинов или складов, а также для фар новых автомобилей.

Питание светодиодов 3 В

Это светодиоды на 3 вольта. Они поставляются предварительно подключенными к 8-дюймовому изолированному проводу и правильным резисторам на 3 вольта, если это необходимо. Обратите внимание, что не для каждого цветного светодиода требуется резистор для работы при напряжении 3 вольта, например, для белых и синих светодиодов.

Evan Designs Варианты питания для 3-вольтовых фонарей:

Держатель ячейки для монет на 3 В

от $1. 00 от $1.00

Держатель AA 3 В с переключателем

от $1,25 от 1,25$

Держатель батарейки ААА 3 В с выключателем

от $1,25 от 1,25$

Адаптер 3 В

от $12.00 от $12.00

или наш еще меньший держатель батарейки типа «таблетка» или на вашей плате DCC (положение 3 вольта)

Хотите узнать, сколько лампочек можно запустить от каждой батарейки? См. наше руководство по фонарям с батарейным питанием, чтобы узнать больше.

Скидка на количество светодиодов. Все наши светодиоды имеют оптовую скидку, чем больше вы покупаете, тем больше вы экономите!

Готовые к установке светодиоды

Срок службы этих светодиодов составляет 50 000 часов, а гарантия Evan Designs составляет 2 года. Это означает, что вы можете установить эти сверхъяркие светодиоды в своих хобби-проектах, не беспокоясь о том, что они перегорят или вам придется их заменять.

Все наши светодиоды поставляются Полностью собранные с 8-дюймовым изолированным проводом. Подключите эти светодиоды прямо к батарее постоянного тока 3 В или адаптеру. Добавлять нечего, просто подключи и работай.

  • ЗАПРЕЩАЕТСЯ использовать 9-вольтовую батарею или питание 12 В с этими 3-вольтовыми фонарями.
  • Эти фонари не могут быть подключены последовательно, и даже несколько из них, сгруппированные вместе, будут уничтожены 9-вольтовой батареей.
  • Если вам нужны светодиоды для аккумулятора 9 вольт/12 вольт, они у нас есть: Светодиоды для аккумулятора 9 вольт

Добавьте больше длины своим светодиодам

14 дюймов провода недостаточно для ваших проектов? Добавьте к вашему заказу 25-футовую катушку монтажного провода всего за 3 доллара США.

Также попробуйте наши проводные соединители, чтобы увеличить длину ваших светодиодов всего за 1 доллар США за штуку.



Dorcy 41-1643 3-вольтовая сменная лампа для светодиодного фонарика в Sutherlands

AR – Fort SmithAR – Hot SpringsAR – HuntsvilleAR – StuttgartKS – Dodge CityKS – El DoradoKS – EmporiaKS – Great BendKS – OlatheKS – TopekaKS – WichitaKY – LouisvilleLA – ShreveportMO – AuroraMO – CameronMO – FultonMO – HarrisonvilleMO – JoplinMO – Kansas CityMO – LibertyMO – MaryvilleMO – RaytownMO – SedaliaMO – SpringfieldMS – PearlNM – CarlsbadNM – Las CrucesOH – CirclevilleOH – ColumbusOK – BixbyOK – LawtonOK – TulsaTX – AliceTX – Bay CityTX – BeaumontTX – BeevilleTX – Corpus ChristiTX – DickinsonTX – El CampoTX – FredericksburgTX – La GrangeTX – Port IsabelTX – SnyderTX – SweetwaterTX – Wichita FallsUT – PriceUT – Salt Lake CityWY – CasperWY – Riverton

  • На некоторых стоковых фотографиях могут быть показаны отсутствующие параметры. Пожалуйста, проверьте продукт описание.

Дорси

Изготовитель №
41-1643
Артикул №
109413

Пожалуйста, выберите магазин, чтобы посмотреть цены и наличие.

* Расчетный уровень запасов по состоянию на пятницу, 28 апреля 2023 г. Все товары подлежат предварительной продаже. Цены могут отличаться в разных магазинах и на сайте. Пожалуйста позвони заранее, чтобы подтвердить наличие товаров с пометкой «Ограниченный запас».

  • Работает с любым 2-элементным фонариком AA, C или D
  • Отличный способ обновить старый фонарик
  • 100 000 часов использования
  • Лампа на 10 лет

Сменная светодиодная лампа 30 люмен 3 В — идеальный способ обновить ваш старый фонарик. Эта конверсионная лампа работает с любым 2-элементным фонариком AA, C или D. Это 10-летняя лампа, рассчитанная на 100 000 часов использования, прежде чем потребуется какое-либо изменение. Тридцать люмен светового потока обеспечивают большую ценность и видимость по сравнению со старыми фонариками.

Общий

Тип лампы Лампа фонарика
Часы (средний срок службы) 100000
Тип лампы ВЕЛ
Люмен 30
Подходит для 2-элементные фонари AA, C или D
Номинальное напряжение 3 В

Размеры

Размеры 1/2 дюйма Вт

Сведения о производстве
Следующая информация может быть изменена без предварительного уведомления

Опора 65 Предупреждение ПРЕДУПРЕЖДЕНИЕ.
