Маркировка диодов: справочник, таблица обозначений, расшифровка
Диод применяют почти во всех блоках питания электронных приборов. В комбинации с конденсаторами используют для низкочастотного изменения параметров несущего модулирующего сигнала. Детекторы на основе диодов ставят в телевизорах, радиоприемниках, других аналогичных устройствах. Элементы защищают приборы от перегрузки на входе, ложной полярности подключения, предохраняет ключи от пробоя электродвижущей силы самоиндукции при выключении. Чтобы выбрать необходимый тип, используется маркировка диодов.
Буквенно-цифровое обозначение диодов
В обозначении показывают номер партии и день выпуска, что помогает отслеживать более современные модели. Помимо этого, указывают технические характеристики, чтобы собрать ответственные схемы.
В СССР система маркировки претерпевала множественные изменения, на сегодняшний день она основывается на классификационных свойствах:
- первая литера означает материал, например, К означает кремний, Г — германий, 3 или А — галлий, И — индий;
- вторая буква — подкласс элементов: Д — термодиоды разных типов, Ц — выпрямители, В — варикапы, Н — диодные тиристоры;
- третий элемент обозначают цифрой, которая определяет признак прибора;
- четвертым идет число, показывающее номер разработки;
- на пятом месте индекс классификации по показателям одной разновидности.
Предусмотрены дополнительные знаки для выделения конструктивных особенностей.
Новая система
По современным нормам диоды делят на группы по частоте усиления передачи электричества.
Различают диоды по работе в среде частотности тока:
- среднего;
- высокого;
- сверхвысокого.
По мощности также разделяют категории: средней, низкой, высокой. Катодные и анодные выводы сопровождаются стрелкой и знаком плюс или минус.
Старая система
Распространенные схемы включают обозначения в виде GD-серии диодов из германия, например, GD-9 — это старая система кодировки.
Крупные организации или производственные концерны создали свои схемы обозначения диодов:
- JEDEC 1N4148 — например, HP диод 1901-0044;
- военный диод CV448 Mullard типа OA81 (Великобритания) — тип GEX230151 GEC.
OA-серия также означает аналогичные диоды, например, OA48 — такие кодировки были в разработках британского концерна Mallard.
Схема кодирования JIS предназначена для полупроводников, обозначение начинается с IS.
Видео
Лото Alatoys «Три кота» Развивающие деревянные игрушки Настольная игра для детей, 42 деревянные фишки, 7 карточек, мешочек
409 ₽ Подробнее
Лото Alatoys «Буквы-цифры» Развивающие деревянные игрушки Настольная игра для детей, 42 деревянные фишки, 7 карточек, мешочек
409 ₽ Подробнее
Беспроводные наушники для телевизоров
Цветовая маркировка
Для диодов применяют стандартный тип коробки под обозначением SOD123. На одном конце есть тиснение или цветная калибровочная полоса. Колер говорит о коде, при котором есть отрицательная полярность для расширения р-п-перехода.
Цветовая маркировка диодов учитывает:
- показатели обратного и рабочего вольтажа;
- значение предельного тока сквозь р-п-переход;
- мощность передачи и другие показатели.
Тип коробки не оказывает решающего значения при эксплуатации диода.
При этом важная характеристика — степень рассеивания объема тепла с плоскости элемента.
Отечественные диоды
Российские производители применяют кодировочную цветовую надпись, включающую точки и полосы. Расшифровать комбинацию можно, обратившись к специализированным справочникам. В таком случае находят материал производства, назначение диода, эксплуатационные показатели.
Современные производители диодов на схеме обозначают продукцию с учетом требований ГОСТ 20.859.1 – 1989. Для отечественной цветовой маркировки есть нормированная таблица.
В ней есть обозначение материала, причем по нормам букву К (кремний) можно менять цифрой 1. Вторая литера говорит о том, что изделие — выпрямитель (Д) на базе варикапа (В), стабилитрона (С), туннельного диода (И).
Импортные диоды
Изготовленные за рубежом диоды также имеют цветовую шкалу в качестве разметки. Для считывания употребляют цифровые и буквенные обозначения, которые расшифровывают по специальной таблице.
Используют при выпуске условное обозначение диода:
- JEDEC — американская база;
- PRO-ELECTRON 1 европейские изготовители.
В Европе первая литера свидетельствует о типе производственного сырья, далее идут сведения о предназначении и виде элемента.
Номер серии говорит о способе применения:
- для общего использования;
- в специальных системах.
Расшифровка символов европейской системы:
SMD диоды
Элементы чаще имеют иностранное производство. Их строение выполнено в форме платы, на поверхностной плоскости которой есть зафиксированный чип. Изделия настолько маленькие, что не позволяют обозначить цифрами и буквами маркировку (нанести обозначение на поверхность). Если модели более крупные, все параметры указаны буквами, цифрами и цветом.
SMD модели представлены электронными деталями микроскопических габаритов. Их при сборке припаивают к медному боку платы, при этом диоды снабжены только короткими выводными контактами.
Сравнительные характеристики буквенного и цифрового обозначения находят в таблицах.
Индекс цветопередачи CRI
Один из неочевидных параметров в кодировке – значение CRI, определяющее, насколько естественным выглядит свечение. Средний параметр равен 100 – это солнечный свет; меньшее значение применимо к источникам искусственного света. Соответственно, чем выше CRI, тем лучше.
Помимо определения нужного типа прибора в магазине, цветовую маркировку можно использовать в практических целях. Например, зная расположение и цвет элементов, можно рассчитать сопротивление резистора. Для этого достаточно занести данные в форму онлайн калькулятора. Понимание систем маркировки облегчает правильное использованию диодов и решает множество проблем, связанных с выбором нужного типа устройства.
Условное обозначение на схеме
Полярность диода иногда трудно определить маркировкой, при этом нелегко вывить правильные полюсы элемента.
Для этого на схемах предусмотрены варианты маркировки полярности:
- показывают треугольник, вершина которого направлена к катоду;
- упрощают символ, показывая его горизонтальной чертой, направленной к катоду;
- одна полоска говорит об отрицательном полюсе, двойная — наоборот.
Особенности функционирования
Диоды, при подаче на них напряжения, имеют свойство проводить ток только в одном направлении. При обратном его включении постоянный ток протекать не будет.
Чтобы не ошибиться, впаивая двухполюсник в схему, необходимо узнать, где у диода плюс, а где минус. Это несложно сделать, если на устройстве существуют соответствующие маркировки. Часто на корпусе нет очевидных признаков обозначения полюсов. В таких случаях определение катода и анода осуществляется другими способами.
Классификация по мощности
Мощность элементов определяется максимально допустимым прямым током. В соответствии этой характеристики принята следующая классификация:
- Слаботочные выпрямительные диоды, они используются в цепях с током не более 0,3 А. Корпус таких устройств, как правило, выполнен из пластмассы. Их отличительные особенности – малый вес и небольшие габариты.
Выпрямительные диоды малой мощности - Устройства, рассчитанные на среднюю мощность, могут работать с током в диапазоне 0,3-10 А. Такие элементы, в большинстве своем, изготавливаются корпусе из металла и снабжены жесткими выводами. На одном один из них, а именно на катоде, имеется резьба, позволяющая надежно зафиксировать диод на радиаторе, используемого для отвода тепла.
Выпрямительный диод средней мощности - Силовые полупроводниковые элементы, они рассчитаны на прямой ток свыше 10 А. Производятся такие устройства в металлокерамических или металлостеклянных корпусах штыревого (А на рис. 4) или таблеточного типа (В).
Рис. 4. Выпрямительные диоды высокой мощности
Такие элементы, в большинстве своем, изготавливаются корпусе из металла и снабжены жесткими выводами. На одном один из них, а именно на катоде, имеется резьба, позволяющая надежно зафиксировать диод на радиаторе, используемого для отвода тепла.Коэффициент выпрямления
Анализируя приборные характеристики, следует отметить: учитываются такие величины, как коэффициент выпрямления, сопротивление, емкость устройства. Это дифференциальные параметры.
Он отражает качество выпрямителя.
Его можно рассчитать: он будет равен отношению прямого тока прибора к обратному. Такой расчет приемлем для идеального устройства. Значение коэффициента выпрямления может достигать нескольких сотен тысяч.
Чем он больше, тем лучше выпрямитель делает свою работу.
Принцип работы
Проще всего объяснить принцип действия выпрямительных диодов на примере. Для этого смоделируем схему простого однополупериодного выпрямителя (см. 1 на рис. 6), в котором питание поступает от источника переменного тока с напряжением UIN (график 2) и идет через VD на нагрузку R.
Рис. 6. Принцип работы однодиодного выпрямителя
Во время положительного полупериода, диод находится в открытом положении и пропускает через себя ток на нагрузку. Когда приходит очередь отрицательного полупериода, устройство запирается, и питание на нагрузку не поступает. То есть происходит как бы отсечение отрицательной полуволны (на самом деле это не совсем верно, поскольку при данном процессе всегда имеется обратный ток, его величина определяется характеристикой Iобр).
В результате, как видно из графика (3), на выходе мы получаем импульсы, состоящие из положительных полупериодов, то есть, постоянный ток.
В этом и заключается принцип работы выпрямительных полупроводниковых элементов.
Заметим, что импульсное напряжение, на выходе такого выпрямителя подходить только для питания малошумных нагрузок, примером может служить зарядное устройство для кислотного аккумулятора фонарика. На практике такую схему используют разве что китайские производители, с целью максимального удешевления своей продукции. Собственно, простота конструкции является единственным ее полюсом.
К числу недостатков однодиодного выпрямителя можно отнести:
- Низкий уровень КПД, поскольку отсекаются отрицательные полупериоды, эффективность устройства не превышает 50%.
- Напряжение на выходе примерно вдвое меньше, чем на входе.
- Высокий уровень шума, что проявляется в виде характерного гула с частотой питающей сети. Его причина – несимметричное размагничивание понижающего трансформатора (собственно именно поэтому для таких схем лучше использовать гасящий конденсатор, что также имеет свои отрицательные стороны).
Заметим, что эти недостатки можно несколько уменьшить, для этого достаточно сделать простой фильтр на базе высокоемкостного электролита (1 на рис. 7).
Рис. 7. Даже простой фильтр позволяет существенно снизить пульсации
Принцип работы такого фильтра довольно простой. Электролит заряжается во время положительного полупериода и разряжается, когда наступает черед отрицательного. Емкость при этом должна быть достаточной для поддержания напряжения на нагрузке. В этом случае импульсы несколько сгладятся, примерно так, как продемонстрировано на графике (2).
Приведенное решение несколько улучшит ситуацию, но ненамного, если запитать от такого однополупериодного выпрямителя, например, активные колонки компьютера, в них будет слышаться характерный фон. Для устранения проблемы потребуются более радикальное решение, а именно диодный мост. Рассмотрим принцип работы этой схемы.
См. также
- полупроводниковый диод , вах диодов ,
- типы выпрямителей переменного тока , выпрямители ,
- стабилитрон , варикап ,
- стабилитрон , диод зенера ,
- супрессор , защитный диод ,

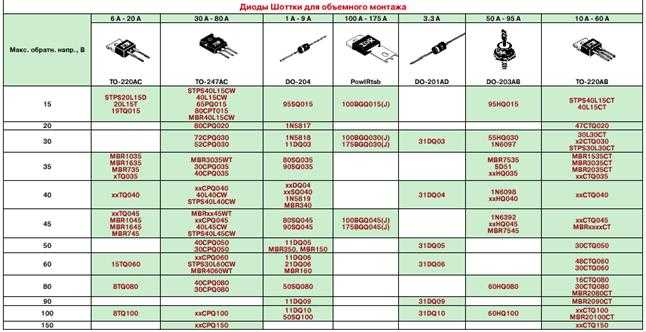

- диоды Шоттки
- диоды Мотта
- p-i-n-диоды
- сверхвысокочастотный диод , высокочастотные диоды ,
Понравилась статья про универсальные диоды? Откомментируйте её Надеюсь, что теперь ты понял что такое универсальные диоды, импульсные диоды, применение импульсных диодов, вольт-амперная характеристика импульсных диодов, вах импульсных диодов и для чего все это нужно, а если не понял, или есть замечания, то нестесняся пиши или спрашивай в комментариях, с удовольствием отвечу.
Для того чтобы глубже понять настоятельно рекомендую изучить всю информацию из категории Электроника, Микроэлектроника , Элементная база

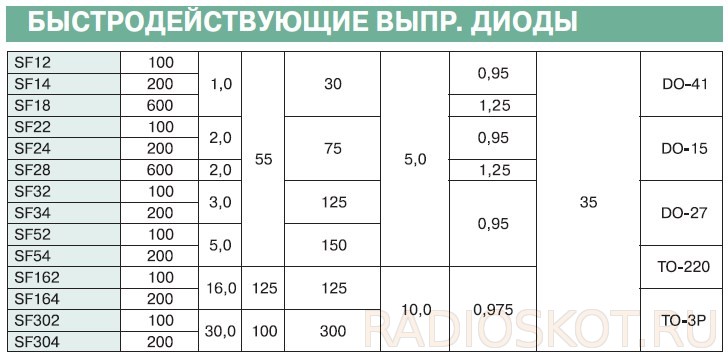

Импульсные приборы
Импульсным называют прибор, у которого время перехода из одного состояния в другое мало. Они применяются для работы в импульсных схемах. От своих выпрямительных аналогов такие приборы отличаются малыми емкостями p-n переходов.
Для приборов подобного класса, кроме параметров, указанных выше, следует отнести следующие:
- Максимальные импульсные прямые (обратные) напряжения, токи,
- Период установки прямого напряжения,
- Период восстановления обратного сопротивления прибора.
В быстродействующих импульсных схемах широко применяют диоды Шотки.
Выпрямительные диоды | Основы электроакустики
Выпрямительные диоды
Выпрямительные диоды — диоды, предназначенные для преобразования переменного тока в постоянный. На смену электровакуумным диодам и игнитронам пришли диоды из полупроводниковых материалов и диодные мосты (четыре диода в одном корпусе).
Обычно к быстродействию, ёмкости p-n перехода и стабильности параметров выпрямительных диодов не предъявляют специальных требований.
Основные параметры выпрямительных диодов:
- среднее прямое напряжение Uпр.ср. при указанном токе Iпр.ср.;
- средний обратный ток Iобр.ср. при заданных значениях обратного напряжения Uобр и температуры;
- допустимое амплитудное значение обратного напряжения Uобр.макс.;
- средний прямой ток Iпр.ср.;
- частота без снижения режимов.
Частотный диапазон выпрямительных диодов невелик. При преобразовании промышленного переменного тока рабочая частота составляет 50 Гц, предельная частота выпрямительных диодов не превышает 20 кГц.По максимально допустимому среднему прямому току диоды делятся на три группы:
- диоды малой мощности (Iпр.ср. 0,3 А),
- диоды средней мощности (0,3 А < Iпр.ср. < 10 А)
- мощные (силовые) диоды (Iпр.ср. ≥ 10 А).
Диоды средней и большой мощности требуют отвода тепла, поэтому они имеют конструктивные элементы для установки на радиатор.
В состав параметров диодов входят диапазон температур окружающей среды (для кремниевых диодов обычно от 60 до +125 °С) и максимальная температура корпуса. Среди выпрямительных диодов следует особо выделить диоды Шотки, создаваемые на базе контакта металл-полупроводник и отличающиеся более высокой рабочей частотой (для 1 МГц и более), низким прямым падением напряжения (менее 0,6 В).
Кремниевые сплавные диоды Д226Б — Д226Д выпускаются в металлическом сварном корпусе с гибкими выводами с граничной рабочей частотой 1 кГц, массой не более 2 г, с диапазоном рабочих температур от — 60 до 4-80°С и сроком службы не менее 5000 ч. Электрические параметры диодов приведены в табл 67. Кремниевые сплавные диоды Д246 — Д248Б выпускаются в металлическом корпусе со стеклянными изоляторами и винтом для крепления, с граничной частотой 1 кГц, массой не более18 г, с диапазоном рабочих температур от — 55 до +1259С и сроком службы 1200 ч. Электрические параметры диодов приведены в табл.
68. Таблица 67
Параметры | Типы диодов | |||
| Д226Б | Д226В | Д226Г | Д226Д |
Амплитуда обратного напряжения, В, при температуре, °С: от — 60 до +50 | 400 | 300 | 200 | 100 |
80 | 300 | 200 | 150 | 70 |
Обратный ток, мкА (не более), при температуре, °С: 20 и 60 | 100 | |||
80 | 300 | |||
Выпрямленный ток, мА (не более), при температуре, °С: от — 60 до +50 | 300 | |||
80 | 200 | |||
Прямое напряжение, В, при 20 и 80 °С | Не более 1 | |||
Таблица 68
| Типы диодов | |||||
Параметры | Д246 | Д246А | Д246Б | Д247 | Д247Б | Д248Б |
Амплитуда обратного напряжения, В | 400 | 400 | 400 | 500 | 500 | 600 |
Обратный ток, мА, при температуре 20, 100 и -55 °С | 3 | 3 | 3 | 3 | 3 | 3
|
Выпрямленный ток, А, при температуре корпуса, °С: до 75 | 10 |
| 5 | 10 | 5 | 5 |
125 | 5 | 10 | 2 | 5 | 2 | 2 |
Прямое Напряжение, В | 1,2 | 1,0 | 1,5 | 1,2 | 1,5 | 1,5 |
Германиевые сплавные диоды Д302 — Д305 выпускаются в металлическом сварном корпусе с винтом и гайкой для крепления на теплоотводящем шасси толщиной 3 мм следующих размеров: 54X34 мм2 (ДЗОЗ), 72×60 мм2 (Д304), 134X122 мм2 (Д305).
Диоды изготовляют массой 25 г (без радиатора), с диапазоном рабочих температур от — 60 до +70°С и сроком службы 5000 ч. Электрические параметры приведены в табл. 69.Кремниевые сплавные диоды КД202 (А — Ж, И — Н, Р, С) выпускаются в металлическом корпусе г) с. винтом, с граничной рабочей частотой 1,2 кГц, массой 6 г, с диапазоном рабочих температур от — 60 до +120°С и сроком службы 10000 ч. Электрические параметры диодов приведены в табл. 70.
Таблица 69
Параметры | Типы диодов | |||
| Д302 | Д303 | Д304 | Д305 |
Амплитуда обратного напряжения, В, при температуре, °С: |
|
|
|
|
от 20 до — 60 | 200 | 150 | 100 | 50 |
при 50 | 120 | 120 | 100 | 50 |
при 70 | 50 | -50 | 50 | 50 |
Обратный ток, мА, при температуре, °С: |
|
|
|
|
20 | 0,8 | 1 | 2 | 2,5 |
50 | 1,5 | 2 | 5 | 10 |
70 | 3 | 4 | 10 | 20 |
Выпрямленный ток, А, при температу ре, °С: |
|
|
|
|
от 20 до — 60 | 1 | 3 | 5 | 10 |
50 | 1 | 2,5 | 3 | 6,5 |
70 | 0,8 | 1,5 | 1,8 | 3 . |
Прямое напряжение, В, при 20 °С | 0,3 | 0,35 | 0,3 | 0,35 |
Таблица 70
Параметры | КД202А и КА202Б | КД202В и КД202Г | КД202Д и КД202Е | КД202Ж и КД202И | КД202К и КД202Л | КД202М и КД202Н | КД202Р и КД202С | ||||||
Амплитуда обратного напряжения, В | 50 | 100 | 200 | 300 | 400 | 500 | 600 | ||||||
Обратный ток, мА | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
Выпрямленный ток, A f | 5 и 3,5 | 5 и 3,5 | 5 и 3,5 | 5 и 3,5 | 5 и 3,5 | 5 и 3,5 | 5 и 3,5 | ||||||
Прямое напряжение, В, при прямом токе 10 А | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
Ток перегрузки. | 9 | 9 | 9 | 9 | 9 | 9 | 9 | ||||||
Параметры | Типы диодов |
| |||||||||||
КД203А | КД203Б | КД203В | КД203Г | КД203Д |
| ||||||||
Амплитуда обратного напряжения, В, при температуре от — 55 до +100 °С | 600 | 800 | 800 | 1000 | 1000 |
| |||||||
Обратный ток, мА, при максимальном обратном напряжении | J,$ | 1,5 | 1,5 | 1,5 | 1,5 |
| |||||||
Выпрямленный ток, А, при температуре корпуса, °С: |
|
|
|
|
| ||||||||
от — 55 до +55 | 10 | 10 | 10 | 10 | 10 |
| |||||||
100 | 10 | 5 | 10 | 5 | 10 |
| |||||||
Прямое напряжение, В, при температуре и среднем прямом токе: |
|
|
|
|
|
| |||||||
25 и — 55 °С и 10 А | 1 |
| |||||||||||
100 °С и 5 А | 1 |
| |||||||||||
Постоянное обратное напряжение, В | 420 | 560 | 560 | 700 | 700 |
| |||||||
Ток перегрузки, А, на частоте 50 Гц в течение времени: |
|
|
|
| – |
| |||||||
1,5 с при Uобр < Uобр макс | Трехкратный |
| |||||||||||
50 с при Uобр< <2Uобр макс | Пятикратный |
| |||||||||||
А, в течение 1,5 с при температуре корпуса 25 °СКремниевые сплавные диоды КД203 (А — Д) выпускаются в металлическом корпусе с винтом с граничной рабочей частотой 1 кГц, массой (в комплекте) до 18 г, с диапазоном рабочих температур от — 55 до +100 °С.
Электрические параметры диодов приведены в табл. 71.
Кремниевые диффузионные диоды КД204 (А — В) выпускаются в металлическом корпусе с винтом (см. рис. 37, б) с граничной рабочей частотой 50 кГц, массой до 5,1 г, с диапазоном рабочих температур от — 55 до +85°С. Электрические параметры диодов приведены в табл. 72.
Таблица 72 Типы диодов
Параметры | КД204А | КД204Б | КД204В |
| |||||||||||
Постоянное и импульсное обратное напряжение, В, при температуре от — 55 до + 85°С | 400 | 200 | 50 |
| |||||||||||
Обратный ток, мкА, при U0бр = Uобр.макс и температуре, °С: + 25 и — 55 | 150 | . | 50 |
| |||||||||||
85 | 2000 | 1000 | 500 |
| |||||||||||
Постоянный прямой ток, А, диодов с радиатором 60×60 мм2 при температуре, °С: |
|
|
|
| |||||||||||
от — 55 до +55 | 0,4 | 0,6 | 1,0 |
| |||||||||||
85 | 0,2 | 0,25 | 0,4 |
| |||||||||||
без радиатора при температуре, °С: от — 55 до +55 | 0,3 | 0,35 | 0,6 |
| |||||||||||
85 | 0,15 | 0,175 | 0,2 |
| |||||||||||
Постоянное прямое напряжение, В, при прямом токе 600 мА и температуре, °С: |
|
|
|
| |||||||||||
25 и 85 | 1,4 | 1. | 1,4 |
| |||||||||||
— 55 | 1,6 | 1,6 | 1,6 |
| |||||||||||
| Типы диодов |
| |||||||||||||
Параметры | КД205А | КД205Б | КД205В | КД205Г | КД205Д | КД205Е | КД205Ж | КД205И | КД205К | КД205Л | |||||
Выпрямленный | 500 | 500 | 500 | 500 | 500 | 300 | 500 | 300 | 700 | 700 | |||||
ток, мА |
|
|
|
|
|
|
|
|
|
| |||||
Обратное по стоянное на пряжение, В | 500 | 400 | 300 | 200 | 100 | 500 | 600 | 700 | 100 | 200 | |||||
100
4- Прямое напряжение, В . … 1
- Обратный ток, мкА, при температуре, °С:25………… 100 85……….. . 200
… 1Кремниевые диффузионные дыоды КД205 (А — Д, И, К, Л) выпускаются в пластмассовом корпусе (см. рис. 37,6), в котором раз-мещается по два изолированных диода. Диоды изготовляют с граничной рабочей частотой 5 кГц, массой до 6 г, с диапазоном рабочих температур от — 40 до + 85°С. Электрические параметры диодов приведены в табл. 73.
Кремниевые мезадиффузионные лавинные диоды КД206 (А — В) выпускаются в металлическом корпусе ч: винтом с граничной рабочей частотой 1 кГц, массой 9 г (в комплекте), с диапазоном рабочих температур от — 60 до+125°С. Электрические параметры диодов приведены в табл. 74.Таблица 74
Параметры | Типы диодов | ||
КД205А | КД206Б | КД205В | |
Амплитуда обратного напряжения, | 400 | 500 | 600 |
В, любой формы и периодичности Постоянный обратный ток, мА, при температуре, °С: от +25 до — 60 | 0,7 | 0,7 | 0,7 |
– 125 | 1,5 | 1,5 | 1,5 |
Выпрямленный ток, А, при температуре корпуса, °С: от — 60 до +70 | 10 | 10 | 10 |
85 | 5 | 5 | 5 |
Постоянное прямое напряжение, В, при прямом токе, А: |
|
|
|
1 | 1,2 | 1,2 | 1,2 |
10 | 1,5 | 1,5 | 1,5 |
Импульсный прямой ток, А, при Тимп<10 МКС | 100 | 100 | 100 |
Импульсный перегрузочный обратный ток, А, при тЪмп=20 мкс | 5 | 3 | 1 |
Минимальное пробивное напряжение, В, при Iобр =2 мА | 500 | 600 | 720 |
Кремниевые диффузионные диоды КД209 (А — В) выпускаются в пластмассовом корпусе (рис.
37, ж) с граничной рабочей частотой 1 кГц, массой до 0,5 г, с диапазоном рабочих температур от — 60 до +85°С. Маркировочная метка на корпусе КД209А — красная полоса, КД209Б — зеленая точка, КД209В — красная точка или полоса. Электрические параметры диодов приведены в табл. 75.
Универсальные диоды. Германиевые диоды ГД402 (А, Б) применяются в радиотехнических и измерительных устройствах в качестве амплитудных, частотных, фазовых и видеодетекторов, выпрямителей высокой частоты, а также в коммутационных и ограничительных схемах устройств связи Они выпускаются в стеклянном герметичном корпусе (рис. 38, а) с предельной частотой 100 МГц, массой 0,2 г, с диапазоном рабочих температур от — 55 до +60°С. Электрические параметры диодов приведены в табл. 76. Таблица 75
Параметры | Типы диодов | ||
КД209А | КД209Б | КД209В | |
Постоянное или импульсное обратное напряжение, В | 400
| 600
| 800
|
Средний прямой ток, мА, при тем- пературе, °С: |
|
|
|
от — 60 до +55 | 700 | 700 | 500 |
85 | 700 | 500 | 300 |
Постоянный обратный ток, мкА, при Uобр = Uобр макс и температуре, °С: + 25 и — 60 |
100 |
100 |
100 |
85 | 300 | 300 | 300 |
Импульсный прямой ток, А, при | 15 | 15 | 15 |
Тимп<20 мкс с интервалом до |
|
|
|
5 мин |
|
|
|
Постоянное прямое напряжение, В, | 1 | 1 | 1 |
при Iпр = Iпр макс и температуре |
|
|
|
25 °С |
|
|
|
ОШИБКА – 404 – НЕ НАЙДЕНА
- Главная
- ФНОРД
Наши серверные гномы не смогли найти страницу, которую вы ищете.
Похоже, вы неправильно набрали URL-адрес в адресной строке или перешли по старой закладке.
Возможно, некоторые из них могут вас заинтересовать?
Комплект микрозахватов A — прямое крепление
В наличии РОБ-13176
3
Избранное Любимый 6
Список желаний
SparkFun Big Red Box Proto Board
В наличии ДЕВ-13317
1
Избранное Любимый 21
Список желаний
МИКРОЭ LTE IoT 3 Нажмите
Нет в наличии WRL-19412
79,95 $
Избранное Любимый 0
Список желаний
MIKROE Temp&Hum 3 Click
Нет в наличии СЕН-20018
12,95 $
Избранное Любимый 0
Список желаний
Введение в Raspberry Pi GPIO и физические вычисления
4 февраля 2021 г.
Давайте начнем с вашего нового Raspberry Pi!
Избранное Любимый 0
25 голосов внезапно закричали
4 ноября 2022 г.
На этой неделе мы подробно рассмотрим 25-голосную версию Tsunami Super WAV Trigger с поддержкой Qwiic!
Избранное Любимый 0
Руководство по подключению SparkFun Qwiic GPIO
8 октября 2020 г.
Добавьте к микроконтроллеру до 8 дополнительных контактов ввода-вывода с помощью SparkFun Qwiic GPIO. Начните работу с Qwiic GPIO в этом руководстве по подключению.
Избранное Любимый 2
Руководство по подключению RP2040 Thing Plus
21 января 2021 г.
Хотите попробовать улучшить свои навыки программирования? Взгляните на Thing Plus — RP2040 с первым микроконтроллером от Raspberry Pi Foundation.
Это руководство поможет вам начать работу с RP2040 и программирование на MicroPython и C/C++.
Избранное Любимый 2
- Электроника SparkFun®
- 6333 Dry Creek Parkway, Niwot, Colorado 80503
- Настольный сайт
- Ваш счет
- Авторизоваться
- регистр
Таблица параметров диодов SPICE
Таблица параметров диодов SPICE| имя | параметр | единиц | по умолчанию | пример | площадь | |
|---|---|---|---|---|---|---|
| 1 | IS | ток насыщения | А 90 110 | 1.0e-14 | 1.0e-14 | * |
| 2 | RS | Омическое сопротивление | Ом | 0 | 10 | * |
| 3 | N 9 0110 | коэффициент эмиссии | – | 1 | 1. 0 | |
| 4 | ТТ | время прохождения | сек | 0 | 0,1 нс | |
| 5 | CJO | емкость перехода при нулевом смещении | F | 0 | 2 пФ | * |
| 6 | VJ | потенциал перехода | 901 09 В1 | 0,6 | | |
| 7 | М | Коэффициент градации | – | 0,5 | 0,5 | 9010 9|
| 8 | EG | энергия запрещенной зоны | эВ | 1,11 | 1,11 Si | |
| 9 | XTI | ток насыщения, темп.эксп | – | 3.0 | 3. 0 pn 2,0 Шоттки | |
| 10 | KF | Коэффициент мерцания шума | – | 0 | | |
| 11 | AF | Показатель мерцания шума | – | 1 | | 0,50109 |
| 13 | БВ | обратное напряжение пробоя | В | бесконечное | 40,0 | |
| 14 | ИБВ | ток при напряжении пробоя | В | 1. Больше новостей |
