ОТЛИЧИЯ ДИАПАЗОНОВ ЧАСТОТ РАДИОСТАНЦИЙ: CB, LOW BAND, LPD, PMR, UHF И VHF

Какие есть различия в диапазонах радиочастот, не требующих разрешения для использования

В каждом государстве каналы с радиочастотами являются стратегическим источником, который можно использовать только при наличии оформленного разрешения. Радиоволны: CB, VHF, LOW BAND, LPD, PMR и UHF допускают «свободное» применение, обладают отличительными стандартами.
Каждый канал имеет определенный ресурс частот, физические свойства волн и другие особенности:

  • CB «Си-би» – гражданский диапазон». Допускается применение без каких-либо разрешений. Частота передачи – 27 МГц является стандартной для российских владельцев автомобилей;
  • диапазон УКВ – высокие частоты от 136 до 174 МГц.
    Волны распространяются в видимых границах;
  • LPD – «диапазон устройств малой мощности». Он составляет 433-434, 7 МГЦ. Используется для связи с небольшим радиусом действия;
  • LOW BAND – амплитуда радиосигналов – от 33 до 48, от 57 до 57,5 МГц. Применяется при сухопутном передвижении;
  • PMR – «диапазон мобильной частной радиосвязи». Пределы 446-446,1 МГц. Популярен в частных бытовых рациях, сила передатчика которых не превышает 0,5 Вт;
  • диапазон ДМВ – дециметровые интервалы от 400 до 430 Мгц. Чаще применяются на профессиональных радиостанциях.

Юридические и физические лица могут не получать разрешение для эксплуатации радиостанций, которые имеют диапазоны CB, LPD, PMR, при условии соблюдения установленной модуляции и силы.

УКВ и ДМВ также не требуют разрешения на покупку, но их необходимо зарегистрировать в органах надзора для дальнейшего применения в территориальном радиочастотном участке. Существуют ограниченные любительские участки – для их использования достаточно получить лицензию с мощностью и сигналом, которые соответствуют классу регистрирующей радиостанции.

Основные особенности разных диапазонов

С развитием беспроводных систем связи, обычные пользователи получили возможность выбирать гражданские радиостанции, которые имеют поддиапазоны, не входящие в стандартны Международного союза электросвязи.

Чаще всего встречаются: CB, LOW BAND, LPD, PMR, UHF и VHF. Каждый из них имеет не только отличительную частоту, но и многие другие характеристики, которые обуславливают их применение в той или иной сфере.

VHF (по-русски УКВ) – амплитуда метровых волн, которые распространяются на расстоянии 1-10 метров.

  • Радиоволны 30-300 МГц.
  • Используется в области радио и телевещания, в радиолокациях.
  • Связи на подобных волнах распространяются на несколько десятков метров.
  • Если солнечная активность повышена или осуществляется искусственное воздействие, коротковолновая часть диапазона отражает радиоволны ионосферы и осуществляет дальнюю связь до 2 тыс.км.
  • C гражданским диапазоном имеет частоты 136-174 МГц. У разных изготовителей, границы изделий оснащены отличающимися сетками от 6 до 25 кГц. Такие системы используются для городской связи в открытой местности, при условии беспрепятственной видимости.

Таблица частот VHF каналов

Диапазон частот (МГц) Ширина полосы (кГц) Виды модуляции и назначение (МГц)
144,000-144,110 0,5 кГц Только телеграфия. Преимущественно телеграфия EME. Вызывная частота телеграфии 144,05 МГц. Частота для MC связи без предварительной договорённости — 144,100 МГц. Полоса частот 144,0025 МГц — 144,025 МГц — преимущественно для космической связи (космос-Земля).
144,110-144,150 0,5 кГц Узкополосные виды. Преимущественно цифровые узкополосные виды EME. Центр активности ПСК31 — 144,138).
144,150-144,165 2,7 кГц Телеграфия, ОБП, цифровые виды. Преимущественно цифровые виды EME.
144,165-144,180 2,7 кГц Телеграфия, ОБП, цифровые виды. Преимущественно цифровые виды. Вызывная частота цифровых видов 144,170 МГц.
144,180-144,360 2,7 кГц Телеграфия и ОБП. Вызывная частота ОБП — 144,300 МГц. полоса частот для MC ОБП связей без предварительной договорённости — 144,195-144,205 МГц.
144,360-144,399 2,7 кГц Телеграфия, ОБП, цифровые виды. Частота для связей ФСК441 без предварительной договорённости — 144,370 МГц.
144,400-144,491 0,5 кГц Узкополосные виды — только маяки.
144,500-144,794 20 кГц Все виды. Вызывные частоты: ССТВ — 144,500 МГц; телетайп — 144,600 МГц; факс — 144,700 МГц; АТВ — 144,525 и 144,750 МГц). Рекомендуемые полосы частот для линейных трансподеров: 144,630-144,600 МГц — передача, 144,660-144,690 МГц — приём).
144,794-144,990 12 кГц Телеграфия, цифровые виды, цифровая голосовая связь, цифровые автоматические станции. Центр активности для АПРС — 144,800 МГц. Рекомендуемые частоты цифровых автоматических станций для цифровой голосовой связи: 144,8125, 144,8250, 144,8375, 144,8500, 144,8625 МГц.
144,990-145,194 12 кГц ЧМ, цифровая голосовая связь — только для ретрансляторов, приём. Номиналы частот 145,000-145,175 МГц, шаг 12,5 кГц.
145,194-145,206 12 кГц Телеграфия, ЧМ, цифровая голосовая связь. Преимущественно для космической связи.
145,206-145,594 12 кГц Телеграфия, ЧМ, цифровая голосовая связь, цифровые автоматические станции ЧМ («Эхолинк»). Вызывные частоты: ЧМ — 145,500 МГц, цифровая голосовая связь — 145,375 МГц. Центр активности станций радиолюбительской аварийной службы — 145,450 МГц.
145,594-145,7935 12 кГц ЧМ, цифровая голосовая связь — только для ретрансляторов, передача. Номиналы частот 145,600-145,775 МГц шаг 12,5 кГц.
145,794-145,806 12 кГц Телеграфия, ЧМ, цифровая голосовая связь. Преимущественно для космической связи.
145,806-146,000 12 кГц Все виды — только для космической связи.

UHF (по-русски ДМВ) – дециметровые волны, которые расширяются до одного метра.

  • Сфера применения: для ТВ, Wi—Fi, тропосферной и мобильной связи, радиолокаций.
  • Гражданский поддиапазон характеризуется частотным интервалом от 403 до 520 МГц, шаг сетки регулируется от 6 до 25 кГц. Отлично подходят для связи в городской застройке на небольшой дистанции.
  • В привычных обстоятельствах и при прямой видимости, сигнал связи может расходиться несколько километров.

Таблица частот UHF каналов

Диапазон частот (МГц) Ширина полосы (кГц) Виды модуляции и назначение (МГц)
430,000-432,000 20 Все виды
432,000-432,025 0. 5 Только телеграфия и ПСК31. Преимущественно ЕМЕ. ( При проведении ЕМЕ связей для первой категории разрешенная мощность 500 Вт )
432,025-432,100 0.5 Узкополосные виды. Центры активности: телеграфия — 432,050 МГц, ПСК31 — 432,088 МГц. ( При проведении EME связей для 1 категории разрешенная мощность до 500 Вт
432,100-432,400 2.7 Телеграфия, ОБП, цифровые виды. Центр активности ОБП — 432,200 МГц. Частота для связей ФСК41 без предварительной договорённости — 432,370 МГц. Частота для планирования связей в СВЧ и КВЧ-диапазонах — 432,350 МГц. ( При проведении EME связей для 1 категории разрешенная мощность до 500 Вт )
432,400-432,500 0.5 Телеграфия и цифровые виды — только маяки.
432,500-433,000 12 Все виды. Центры активности: АПРС — 432,500 МГц, телетайп — 432,600 МГц, факс — 432,700 МГц.
433,000-433,400 12 ЧМ, цифровая голосовая связь — только для ретрансляторов, приём. Номиналы частот 433,025-433,375 МГц, шаг 25 кГц.
433,400-433,575 12 ЧМ, цифровая голосовая связь. Центр активности ССТВ — 433,400 МГц. Вызывные частоты: цифровая голосовая связь — 433,450 МГц, ЧМ — 433,500 МГц. Центр активности радиолюбительской аварийной службы — 433,450 МГц. Рекомендуемые каналы для симплексной связи 433,400-433,575 МГц, шаг 12 кГц
433,600-434,000 20 Все виды, цифровые автоматические станции. Центры активности: телетайп — 433,600 МГц, факс — 433,700 МГц. Рекомендуемые каналы для цифровой голосовой связи 433,625-433,775 МГц, шаг 25 кГц
434,000-434,025 0.5 Только телеграфия и ПСК31. Преимущественно ЕМЕ. ( При проведении ЕМЕ связей для 1 категории разрешенная мощность 500 Вт
434,025-434,100 0.5 Узкополосные виды. Центры активности: телеграфии — 434,050 МГц, ПСК31 — 434,088 МГц.
434,100-434,600 12 Все виды, АТВ.
434,600-435,000 12 ЧМ, цифровая голосовая связь   только ретрансляторы, передача. Номиналы частот 434,625-434,975 МГц, шаг 25 кГц.
435,000-438,000 20 Все виды, АТВ. Преимущественно космическая связь.
438,000-440,000 20 Все виды, АТВ, цифровые автоматические станции. Рекомендуемые каналы для цифровых автоматических станций — 439,800-439,975 МГц, шаг 25 кГц. Рекомендуемые каналы для цифровой голосовой связи 438,025-438,175 МГц, шаг 25 кГц. Рекомендуемые полосы частот для экспериментов с новыми видами связи — 438,550-438,625 МГц.

CB – диапазон коротких волн, используемых в коммерческих и личных целях.

  • Допускается связь на дистанции от 30 до 40 км на пересечении города или внутри него.
  • Имеет несколько помех при городских условиях связи.

Таблица частот CB каналов

Канал ЧАСТОТНАЯ СЕТКА (ЕВРОПА), кГц
A B C D E F G H I J
1 26065 26515 26965 27415 27865 28315 28765 29215 25165 25615
2 26075 26525 26975 27425 27875 28325 28775 29225 25175 25625
3 26085 26535 26985 27435 27885 28335 28785 29235 25185 25635
4 26105 26555 27005 27455 27905 28355 28805 29255 25205 25655
5 26115 26565 27015 27465 27915 28365 28815 29265 25215 25665
6 26125 26575 27025 27475 27925 28375 28825 29275 25225 25675
7 26135 26585 27035 27485 27935 28385 28835 29285 25235 25685
8 26155 26605 27055 27505 27955 28405 28855 29305 25255 25705
9 26165 26615 27065 27515 27965 28415 28865 29315 25265 25715
10 26175 26625 27075 27525 27975 28425 28875 29325 25275 25725
11 26185 26635 27085 27535 27985 28435 28885 29335 25285 25735
12 26205 26655 27105 27555 28005 28455 28905 29355 25305 25755
13 26215 26665 27115 27565 28015 28465 28915 29365 25315 25765
14 26225 26675 27125 27575 28025 28475 28925 29375 25325 25775
15 26235 26685 27135 27585 28035 28485 28935 29385 25335 25785
16 26255 26705 27155 27605 28055 28505 28955 29405 25355 25805
17 26265 26715 27165 27615 28065 28515 28965 29415 25365 25815
18 26275 26725 27175 27625 28075 28525 28975 29425 25375 25825
19 26285 26735 27185 27635 28085 28535 28985 29435 25385 25835
20 26305 26755 27205 27655 28105 28555 29005 29455 25405 25855
21 26315 26765 27215 27665 28115 28565 29015 29465 25415 25865
22 26325 26775 27225 27675 28125 28575 29025 29475 25425 25875
23 26355 26805 27255 27705 28155 28605 29055 29505 25455 25905
24 26335 26785 27235 27685 28135 28585 29035 29485 25435 25885
25 26345 26795 27245 27695 28145 28595 29045 29495 25445 25895
26 26365 26815 27265 27715 28165 28615 29065 29515 25465 25915
27 26375 26825 27275 27725 28175 28625 29075 29525 25475 25925
28 26385 26835 27285 27735 28185 28635 29085 29535 25485 25935
29 26395 26845 27295 27745 28195 28645 29095 29545 25495 25945
30 26405 26855 27305 27755 28205 28655 29105 29555 25505 25955
31 26415 26865 27315 27765 28215 28665 29115 29565 25515 25965
32 26425 26875 27325 27775 28225 28675 29125 29575 25525 25975
33 26435 26885 27335 27785 28235 28685 29135 29585 25535 25985
34 26445 26895 27345 27795 28245 28695 29145 29595 25545 25995
35 26455 26905 27355 27805 28255 28705 29155 29605 25555 26005
36 26465 26915 27365 27815 28265 28715 29165 29615 25565 26015
37 26475 26925 27375 27825 28275 28725 29175 29625 25575 26025
38 26485 26935 27385 27835 28285 28735 29185 29635 25585 26035
39 26495 26945 27395 27845 28295 28745 29195 29645 25595 26045
40 26505 26955 27405 27855 28305 28755 29205 29655 25605 26055
41 26095 26545 26995 27445 27895 28345 28795 29245 25195 25645
42 26145 26595 27045 27495 27945 28395 28845 29295 25245 25695
43 26195 26645 27095 27545 27995 28445 28895 29345 25295 25745
44 26245 26695 27145 27595 28045 28495 28945 29395 25345 25795
45 26295 26745 27195 27645 28095 28545 28995 29445 25395 25845

LPD – лучший способ голосовой радиосвязи, который не нуждается в лицензии.

  • Сила передатчика – 0,01 Вт, имеет встроенную штыревую антенну.
  • Частоты диапазона 433,075- 434,75 МГц, поделены на 69 каналов.
  • Применяется в охранных службах, которые работают при отелях, магазинах и т.д.
  • Также применяется для радиоуправления в дистанционном режиме и для сигнализаций транспортных средств.

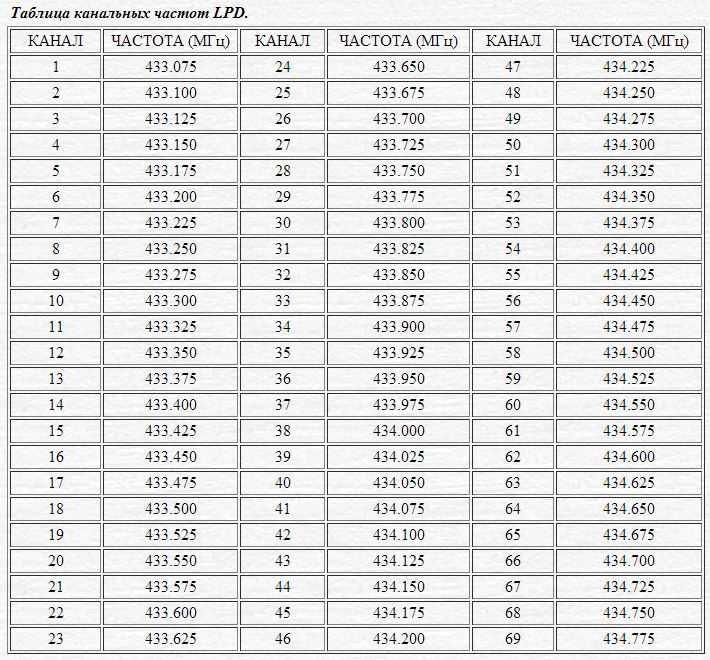

Таблица частот LPD каналов

Номер канала Частота (МГц) Номер канала Частота (МГц)
1 433.075 35 433.925
2 433.100 36 433.950
3 433.125 37 433.975
4 433.150 38 434.000
5 433.175 39 434.025
6 433.200 40 434. 050
7 433.225 41 434.075
8 433.250 42 434.100
9 433.275 43 434.125
10 433.300 44 434.150
11 433.325 45 434.175
12 433.350 46 434.200
13 433.375 47 434.225
14 433.400 48 434.250
15 433.425 49 434.275
16 433.450 50 434.300
17 433.475 51 434.325
18 433.500 52 434.350
19 433.525 53 434. 375
20 433.550 54 434.400
21 433.575 55 434.425
22 433.600 56 434.450
23 433.625 57 434.475
24 433.650 58 434.500
25 433.675 59 434.525
26 433.700 60 434.550
27 433.725 61 434.575
28 433.750 62 434.600
29 433.775 63 434.625
30 433.800 64 434.650
31 433.825 65 434.675
32 433.850 66 434. 700
33 433.875 67 434.725
34 433.900 68 434.750
  69 434.775

Помимо 69 канальных радиостанций в диапазоне LPD есть ещё и 8 канальные радиостанции. В скобочках указан аналог из 68 канального диапазона.

Номер канала Частота (МГц) Номер канала Частота (МГц)
1 (1) 433.075 5 (12) 433.350
2 (2) 433.100 6 (17) 433.475
3 (6) 433.200 7 (23) 433.625
4 (10) 433.300 8 (30) 433.800

PMR – система организации связи посредством голосовой передачи при беспрепятственной видимости.

  • Для данного диапазона не требуется лицензия и разрешение.
  • Частоты разбиты на 8 каналов, шаг которых составляет 12,5 КГц.

Таблица частот PMR каналов

Номер канала Частота (МГц) Номер канала Частота (МГц)
1 446.00625 5 446.05625
2 446.01875 6 446.06875
3 446.03125 7 446.08125
4 446.04375 8 446.09375

LOW BAND – сигналы этой системы больше всего подвергаются промышленным помехам, и исходящим от бытовых и электрических приборов.

  • Применять устройства стоит за пределами населенного пункта, так как в негусто заселенной местности радиопомехи ниже.
  • Низкочастотная часть LOW BAND может распространиться за пределы прямого видения.
  • Отличные результаты данная амплитуда показывает при дальней связи между автомобильными и стационарными радиостанциями.
  • Портативные рации характеризуются меньшей дальностью сигнала, потому что длина волны больше спиральной антенны.

Представленные диапазоны имеют плюсы и минусы, которые касаются их систем распространения радиоволн:

  • LPD, PMR – являются лучшими для небольших дистанций в городских пределах. Они имеют меньше помех. Важно брать во внимание небольшую дальность связи и тот факт, что радиоволны неспособны проходить препятствия.
  • Поддиапазон PMR меньше всего подвергается помехам, поэтому создает качественную передачу сигнала. Увеличенная мощность дает возможность передавать сигнал на увеличенных расстояниях.
  • Являются универсальными, имеют оптимальные габариты, но для них требуется документация и оплата разрешений на применение.
  • CB используется для дальней связи за пределами города. Потому что за территорией жилой местности уменьшается воздействие радиопомех.

Какой диапазон лучше?

Многие люди, которым необходимо выбрать диапазон часто путаются в предпочтениях. Важно понимать, что у каждой амплитуды радиоволн имеется конкретная задача, поэтому определить «лучшую» невозможно. Подбор устройства должен основываться исключительно на цели и месте его эксплуатации.

Для дальних связей нужно выбирать CB. Он часто применяется логистами, охранными структурами, у которых есть необходимость в координации действий сотрудников на расстоянии. Также подобный тип связи отлично подходит в качестве любительской.

Если есть необходимость в более качественной связи для ближнего расстояния, можно выбрать высокочастотные системы. Многие современные модели раций позволяют поддерживать оба частотных интервала. Наличие цифровой голосовой трансляции позволяет добиться высококачественной связи. Если дистанция не имеет значение, а главную роль играет именно передача сигнала, то стоит выбирать модели с данным диапазоном.

Специалисты разделили амплитуды радиоволн, чтобы разные категории пользователей имели возможность выбирать нужные частоты без взаимных помех.

диапазонов радиочастот | TeraSense

Сертифицированный спектральный диапазон наших субтерагерцовых видеокамер (50 ГГц – 0,7 ТГц) граничит с другими участками электромагнитного спектра, поэтому нам имеет смысл кратко описать соседние участки и их особенности.

Радиоспектр (также известный как радиочастота или РЧ) — это одна из таких частей электромагнитного спектра, которая перекрывает наш субтерагерцовый диапазон в его нижней части. Соответственно, электромагнитные волны в этом диапазоне частот называются радиочастотными диапазонами или просто «радиоволнами». Диапазоны радиочастот распространяются в диапазоне от 30 кГц до 300 ГГц (альтернативная точка зрения предлагает охват от 3 кГц до 300 ГГц). Все известные системы передачи работают в диапазоне РЧ, включая аналоговое радио, авиационную навигацию, морское радио, любительское радио, телевещание, мобильные сети и спутниковые системы.

Во избежание помех между различными пользователями генерация и передача радиочастотных диапазонов строго регулируется национальными законами, координируемыми международным органом, Международным союзом электросвязи (МСЭ). МСЭ (со штаб-квартирой в Женеве, Швейцария) является членом группы развития ООН, координирует совместное глобальное использование радиочастотного спектра, способствует международному сотрудничеству в присвоении спутниковых орбит, работает над улучшением телекоммуникационной инфраструктуры в развивающихся странах и помогает в развитии. и согласование мировых технических стандартов.

Различные части радиочастотного спектра (РЧ-диапазоны) распределяются ITU для различных технологий и приложений радиопередачи; около 40 служб радиосвязи определены в Регламенте радиосвязи (РР) МСЭ.

Полоса радиочастот представляет собой небольшой непрерывный участок частот радиочастотного спектра, в котором каналы обычно используются или отводятся для использования. Например, радиовещательные, мобильные радиостанции или навигационные устройства будут размещены в непересекающихся диапазонах частот. Для каждого из этих диапазонов у ITU есть план диапазонов, который определяет, как его следует использовать и совместно использовать, чтобы избежать помех и установить протокол для совместимости передатчиков и приемников.

В соответствии с соглашением МСЭ делит радиоспектр на 12 полос (как показано в таблице ниже), каждая из которых начинается с длины волны, равной степени десяти (10 n ) метров, с соответствующей частотой 3×10 8−n герц, и каждый охватывает декаду частоты или длины волны. Каждая из этих групп имеет традиционное название.

Название группы

Аббревиатура

ЗАДНЯЯ ЗАДНАЯ НОМЕР

Частота

Длина волны

Пример использования

1

111111111111111111111111111111111111111111111111111111111111111111111111ЕРС. 26

ELF

1

3–30 Гц

100 000–10 000 км

Связь с подводными лодками

9000 2 Сверхнизкая частота

SLF

2

30–300 Гц

9000 2 10 000–1 000 км

Связь с подводными лодками

Ультранизкочастотный

УНЧ

3

300–3000 Гц

1000–100 км 9000 3

Подводная связь, связь внутри шахт

Очень низкая частота

СНЧ

4

9 0002 3–30 кГц

100–10 км

Навигация, сигналы времени, подводная связь, беспроводная связь пульсометры, геофизика

Низкочастотные

LF

5

30–300 кГц

10–1 км

Навигация, сигналы времени, длинноволновое AM-вещание (Европа и часть Азии), RFID, любительское радио

Средняя частота

МФ

6

300–3000 кГц

1000–100 м

AM (средневолновое) радиовещание, любительское радио, лавинные маяки

Высокая частота

ВЧ

7

3–30 МГц

100–10 м 9 0003

Коротковолновое вещание, гражданское радио, радиолюбительская и загоризонтная авиационная связь, RFID , загоризонтный радар, автоматическое установление линии связи (ALE) / радиосвязь с ионосферной волной почти вертикального падения (NVIS), морская и мобильная радиотелефония

Очень высокая частота

УКВ

8

30–300 МГц

10–1 м

9 0026

FM, телевизионные передачи, прямая видимость земля-самолет и самолет-самолет авиационная связь, наземная подвижная и морская подвижная связь, любительская радиосвязь, метеорологическая радиосвязь 0003

300–3000 МГц

1–0,1 м

Телевизионное вещание, микроволновая печь, микроволновые устройства/связь, радиоастрономия, мобильные телефоны, беспроводная локальная сеть, Bluetooth, ZigBee, GPS и двусторонняя радиосвязь, такая как наземная мобильная связь, FRS и GMRS радио, любительское радио, спутниковое радио, системы дистанционного управления, ADSB

Сверхвысокая частота

СВЧ

10 90 003

3–30 ГГц

100–10 мм

Радиоастрономия, микроволновые устройства/связь, беспроводная локальная сеть, DSRC, самые современные радары, спутники связи, кабельное и спутниковое телевещание, DBS, любительское радио, спутниковое радио

Чрезвычайно высокая частота

КВЧ

11

30–300 ГГц

9 0002 10–1 мм

Радиоастрономия, высокочастотная микроволновая радиорелейная связь, микроволновое дистанционное зондирование, любительская радио, оружие направленной энергии, сканер миллиметровых волн, беспроводная локальная сеть (802. 11ad)

Терагерц или Чрезвычайно высокая частота

ТГц или ТГц

12

9 0026

300–3000 ГГц

1–0,1 мм

Экспериментальная медицинская визуализация для замены Рентгеновские лучи, сверхбыстрая молекулярная динамика, физика конденсированных сред, терагерцовая спектроскопия во временной области, терагерцовые вычисления/связь, дистанционное зондирование

тоже приложил руку к делу. Институт инженеров по электротехнике и электронике США (IEEE) был весьма продуктивным и внес очень заметный вклад, введя дополнительную классификацию микроволнового диапазона. Благодаря IEEE полосы частот в микроволновом диапазоне обозначаются буквами. Эта классификация также стала широко используемым стандартом для радиолокационных диапазонов.

9 0020 9002 0

Диапазон
Обозначение

Диапазон частот

904 03 Расшифровка значений букв

HF

от 0,003 до 0,03 ГГц

Высокая Частота

ОВЧ

от 0,03 до 0,3 ГГц

Очень высокая частота

УВЧ

от 0,3 до 1 ГГц

Ультравысокая частота

L

1–2 ГГц

Длинноволновый

S

от 2 до 4 ГГц

Короткие волны

C

от 4 до 8 ГГц

90 002 Компромисс между S и X

X

От 8 до 12 ГГц

Использовался во время Второй мировой войны для управления огнем, X для перекрестия (как в прицеле). Экзотика.

Ku

от 12 до 18 ГГц

Kurz-under

K

от 18 до 27 ГГц

Kurz (сокращенно по-немецки)

Ka

от 27 до 40 ГГц

Kurz выше

В

от 40 до 75 ГГц

W

от 75 до 110 ГГц

W следует за V в алфавите

мм или G

от 110 до 300 ГГц началось во время Второй мировой войны с военных обозначений частот, используемых в радарах, что было первым применением микроволн. Так получилось, что существует несколько несовместимых систем наименования микроволновых диапазонов, и даже в пределах данной системы точный частотный диапазон, обозначаемый буквой, может несколько различаться в разных областях применения.

Конечно, другие известные организации, такие как ЕС, НАТО, ECM США, также внесли свой вклад, представив свое мнение о классификационных обозначениях частот. В таблице ниже представлено краткое сравнение между классификациями и показаны области «перекрытия».

Некоторые из наших клиентов часто используют различные термины, связанные с полосами радиочастот и радиочастотной терминологией в целом, особенно в отношении наших терагерцовых генераторов (ТГц-источников). Это требует краткого описания частотных диапазонов волноводов, признанных экспертами стандартными.

900 21

D полоса

9005 7 9 0630

Диапазон

Диапазон

Диапазон частот

R-диапазон

от 1,70 до 2,60 ГГц

Диапазон K

от 18,0 до 26,5 ГГц

2,20–3,30 ГГц

Ка-диапазон

26,5–40,0 ГГц

S-диапазон

от 2,60 до 3,95 ГГц

Q-диапазон

От 33 до 50 ГГц

Диапазон E

От 3,30 до 4,90 ГГц

Диапазон U

от 40 до 60 ГГц

Диапазон G

От 3,95 до 5,85 ГГц

Диапазон V

От 40 до 75 ГГц

Диапазон F

От 4,90 до 7,05 ГГц

Диапазон E

60–90 ГГц

Диапазон C

5,85–8,20 ГГц

Диапазон W

от 75 до 110 ГГц

Диапазон H

7,05–10,10 ГГц

Диапазон F

90 до 140 ГГц

Диапазон X

от 8,2 до 12,4 ГГц

Диапазон D

от 110 до 170 ГГц

Диапазон Ku

от 12,4 до 18,0 ГГц

900 26

Диапазон Y

от 325 до 500 ГГц

Terasense может предложить ТГц источники, которые соответствуют диапазонам E, W, F и D. Для получения дополнительной информации посетите нашу веб-страницу, посвященную терагерцовым генераторам.

Таблица распределения частот США

NTIA

Эта безумно красивая диаграмма иллюстрирует невероятную сложность управления одним из самых важных и невидимых национальных активов нашей страны: радиочастотным спектром.

Джон Киган

• 8 мин чтения

Эта безумно красивая диаграмма иллюстрирует невероятную сложность управления одним из самых важных и невидимых национальных активов нашей страны: радиочастотным спектром.

Небольшая деталь Таблицы распределения частот США. Источник: NTIA

Прямо сейчас где-то над вами самолет передает свое местоположение, скорость и пеленг на 1090 МГц. Геостационарный метеоспутник в 22 тысячах миль от Земли передает подробные карты погоды на частоте 1694,1 МГц. Автомобиль, проезжающий мимо вашего дома, передает сигнал с показаниями давления в одной из своих шин на частоте 315 МГц. Спутник GPS, летящий над головой со скоростью 8000 миль в час, отправляет сигнал на ваш телефон на частоте 1575,42 МГц. Буй данных, качающийся в Атлантическом океане, передает данные о температуре моря, высоте волны и скорости ветра на спутник NOAA на частоте 401 МГц. Вдобавок ко всему, каждое мобильное устройство и Wi-Fi-маршрутизатор рядом с вами пропускают любой интернет-трафик через радиоволны воздушного марсохода. Как, черт возьми, все эти сигналы попадают в нужное место, целыми и не наступая друг на друга? Ответ — очень тщательно регулируемый радиочастотный спектр.

Федеральная комиссия по связи (FCC) и Национальное управление по телекоммуникациям и информации (NTIA) совместно занимаются распределением радиочастот для эфира США. NTIA управляет всеми федеральными радиоприложениями (включая использование в военных целях), в то время как FCC управляет всем остальным, включая государственные и местные органы власти, коммерческое и любительское использование радио.

Радиоволны, проходящие через Америку, нарезаны на куски (некоторые широкие, некоторые невероятно узкие), где различным службам и пользователям разрешено транслировать и принимать радиосигналы.

Один из самых крутых документов, которые печатает правительство США. Таблица распределения частот США. Источник: NTIA

. Это невероятно сложная система, и чтобы помочь в разъяснении важности управления этим невидимым природным ресурсом, NTIA публикует эту настенную диаграмму (которую вы можете заказать в правительственной типографии в качестве плаката за небольшую плату). $6 с бесплатной доставкой!).

Не все радиоприложения в этой таблице одинаковы. Правительство США претендует на большую часть радиочастотного спектра Америки для использования в военных целях, связи, транспортных систем, спутников управления водными ресурсами, передачи данных и сигналов времени. Коммерческие телевизионные сигналы (да, они все еще существуют) и старые добрые AM и FM-радио имеют выделенную полосу, которая обеспечивает, вероятно, единственную реальную точку соприкосновения в жизни большинства людей с различными частотами в радиочастотном спектре. FM-радио может работать в диапазоне от 88 МГц до 108,0 МГц, а AM-радио работает в диапазоне от 540 кГц до 1700 кГц.

Радиолюбителям (таким как я, KE3GAN) предоставляются различные слайсы для безопасной работы, а лицензии выдаются всевозможным предприятиям и учреждениям, которые используют разные частоты для связи многих типов (которые вы можете найти). Гражданская авиация, морская навигация, спутниковая связь, радиоастрономия, сотовая связь и передача данных — все они претендуют на красочные участки спектра на этой диаграмме, соответствующие требованиям их радиоприложений.

Подробная информация о том, для чего используется каждый слайс, описана в длинном документе, известном как онлайн-таблица распределения частот Федеральной комиссии по связи (FCC), в котором эта разбивка представлена ​​в виде таблицы, которая является точной, но довольно скучной на вид.

Диаграмма распределения частот использует 33 категории с цветовой кодировкой для визуализации информации из Таблицы распределения частот в сумасшедшем наборе блоков, разбросанных от 9 кГц (очень низкая частота) до 300 ГГц (чрезвычайно высокая частота).

Я поговорил с Эриком Розенбергом, специалистом по телекоммуникациям в NTIA, об истории создания диаграммы, о том, как она используется, и о трудностях четкого описания способов управления использованием спектра.

Розенберг говорит, что многие решения о том, какая служба будет использоваться в какой области спектра, сводятся к физике и среде, в которой она будет использоваться. Например, военные и метеослужбы часто используют микроволновую связь (более 1 ГГц). для конкретных приложений, которые нельзя просто разместить в любом месте спектра. «Вы не можете просто взять блок и сказать: хорошо, мы переместим эти радары сюда».

Розенберг говорит, что диаграмма всегда чрезвычайно популярна среди людей, которые видят диаграмму впервые, включая законодателей в Конгрессе. Карта действительно страдает от масштабных искажений, мало чем отличающихся от карты, на которой одни части Земли кажутся больше других.

«Когда мы делаем диаграмму, часть дизайна диаграммы заключается в том, чтобы сбалансировать взаимосвязь между обслуживаемыми услугами и имеющейся у них пропускной способностью. И это трудность, с которой вы сталкиваетесь, потому что верхняя часть диаграммы, первая строка существующих диаграмм… традиционно представляет собой меньшую пропускную способность, что выглядит как меньшее количество услуг», — пояснил Розенберг.

Розенберг сказал, что если бы вы могли увеличить масштаб нижней трети диаграммы, распределения выглядели бы совсем по-другому. «Вы бы сказали, что выделенные ресурсы по отдельности могут быть намного больше, и там даже больше услуг, чем вы думаете».

12 декабря 1901 года, опираясь на работу других изобретателей, итальянский инженер Гульельмо Маркони получил первую трансатлантическую радиопередачу в Сигнал-Хилл в Сент-Джонсе, Ньюфаундленд. Сигнал передавался с передатчика в Полдху, Корнуолл, Великобритания, и состоял из азбуки Морзе для буквы «S» на частоте, оцениваемой в 850 кГц (в среднем диапазоне частот).

Через несколько лет были проведены первые голосовые и звуковые передачи, а к 1910 году судам, перевозящим 50 и более человек, было предписано нести оборудование для радиосвязи и радиста.

Но эфир начал переполняться, и не существовало реальных правил, определяющих, кто может вещать на какой частоте. Операторы-любители на побережье разыгрывали вызовы кораблей ВМФ в море, и последовал хаос.

Конгресс уже разработал план по регулированию радиоволн путем выдачи лицензий, когда Титаник затонул 19 апреля.12. Но хаотическая катастрофа повлекла за собой серьезное недопонимание беспроводных передач с судов в море по мере развития трагедии, что вызвало обеспокоенность тем, что нерегулируемые радиоволны подвергают риску жизни и что каналы должны быть определены для любителей, а другие каналы очищены только для морских и государственное использование.

Это было целью Закона о радио 1912 года. Он ограничивал всех радиолюбителей частью спектра и кодифицировал различные другие правила, такие как принятие официального «сигнала бедствия», который является кодом Морзе для SOS (…—…). За этим последовал Закон о радио 1927, которая создала Федеральную комиссию по радиосвязи, которая позже была преобразована в Федеральную комиссию по связи в соответствии с широкомасштабным Законом о связи 1934 года. вертикальные столбцы на диаграмме Федеральной комиссии по радио от 22 октября 1928 года. Диапазон частот от 10 кГц до 60 МГц. Разделы были зарезервированы для любителей, авиации, правительства, сельского хозяйства, аварийного использования и морского использования.

РАДИОСПЕКТРАЛЬНОЕ РАСПРЕДЕЛЕНИЕ КАНАЛОВ, Федеральная комиссия по радио. 22, 19 октября28. Изображение предоставлено Эриком Розенбергом, NTIA.

Образовательный плакат 1944 года, созданный научно-исследовательской компанией W.M. Welch, под названием «Диаграмма электромагнитных излучений» был создан не правительственным агентством, а был полностью переполнен диаграммами, описывающими электромагнитный спектр в целом, и тоннами соответствующих научных материалов. концепции, которые действительно включали некоторые распределения использования радио. Вы можете найти его копию в высоком разрешении на странице Flickr Ливерморской национальной лаборатории Лоуренса.

Источник: страница Flickr Ливерморской национальной лаборатории им. Лоуренса.

В 1959 году RCA создала настенную диаграмму спектра, также используя вертикальную ориентацию.

Изображение предоставлено Эриком Розенбергом, NTIA.

По словам Розенберга, самые ранние версии диаграммы, созданной правительством США, были созданы в 1970-х годах Управлением политики в области телекоммуникаций Белого дома, и диаграмма периодически обновлялась с интервалом в 5-10 лет. Выпуски диаграммы были опубликованы в 1987, 1996 и 2003 годах, а самая последняя версия была выпущена в 2016 году.

Розенберг сказал: «Эти графики не предназначены для целей планирования», отметив, что они просто представляют собой снимок во времени. Что касается того, насколько изменилась каждая версия, Розенберг сказал: «Изменения довольно тонкие, поэтому, если вы наложите их друг на друга, вы можете не увидеть никаких различий. По этой причине это очень трудоемкий процесс».

Розенберг говорит, что в ближайшее время диаграмма должна быть обновлена. «После того, что было сделано в 2016 году, произошло больше изменений. И именно поэтому мы подошли к моменту, когда мы действительно чувствуем, что нам нужно переделать это. Опять же, это очень большой проект».

Ваша страна, ваш спектр

Каждая страна контролирует распределение своего радиочастотного спектра, но необходима международная координация, поскольку радиоволнам плевать на границы. Эта координация организована Международным союзом электросвязи (МСЭ) и агентством Организации Объединенных Наций. Ниже приведены несколько примеров того, как другие страны распределяют свой радиочастотный спектр.

Карты распределения частот для Омана, Мексики, Канады и Южной Африки.

👨🏻‍💻

Nerdbox

Для этого поста мне не нужно было использовать какой-либо код. Но есть много забавного программного обеспечения, которое вы можете использовать для исследования радиоспектра с помощью программно-определяемого радио.

Приобретите USB-ключ RTL-SDR за 20 долларов, и вы сможете отслеживать самолеты, пролетающие над вашим домом, грузовые корабли в море, слушать радиолюбительскую болтовню, местные незашифрованные полицейские и экстренные передачи и даже загружать изображения и передачи вниз с Международной космической станции.

И если вы помешаны на этих вещах, я настоятельно рекомендую учиться, чтобы получить лицензию FCC Ham Radio, так как вы узнаете массу вещей и откроете возможность вещать и общаться с другими «любителями» по всему миру.

Если у вас завалялся запасной RaspberryPi (если вы читаете эту коробку, конечно, да), попробуйте этот фантастический образ диска под названием PiSDR, предварительно загруженный всем замечательным программным обеспечением с открытым исходным кодом, которое вам нужно, чтобы делать забавные вещи с SDR и радио .

На конференции IRE NICAR в 2020 году я выступил с докладом под названием «Изучение радиоспектра в поисках новостей», в котором содержится больше советов и информации.

🙏🏻

Вам понравился этот пост?
Вы можете подписаться на нашу рассылку, чтобы будущие сообщения доставлялись на ваш почтовый ящик бесплатно. 👉🏻 📫 Подпишитесь прямо сейчас.

Делиться – значит заботиться
📣 Если вы считаете, что это может понравиться вашим подписчикам или друзьям, рассмотрите возможность поделиться ими.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
