обозначения, таблицы, возможности расшифровки резисторов
В начале XX века все сопротивления имели очень широкие производственные допуски, что было крайне неудобно и вызывало множество негативных последствий. В связи с этим необходимо было искать пути решения проблемы, так как электротехника развивалась семимильными шагами. Но лишь в 1952 году были приняты номиналы сопротивлений. И это позволило по-новому взглянуть на мир электроники, что дало новый толчок в её развитии.
- Общее понятие
- Обозначение на схемах
- Номинальный ряд
- Таблица номиналов
- Цветовая маркировка и кодовые значения
- SMD резисторы
Общее понятие
Резисторы выступают в роли пассивного элемента электроцепи, но используются практически в каждой из них. Обладая постоянным или переменным сопротивлением, они преобразовывают напряжение в силу тока или наоборот, поскольку, согласно закону Ома, эти величины напрямую связаны с сопротивлением.
Таким образом, основным параметром резисторов будет выступать электрическое сопротивление, которое принято измерять в Омах.
Обозначение на схемах
На схемах эти элементы могут обозначаться по-разному, в зависимости от страны и номинальной мощности рассеивания. Но в основу заложены простейшие формы, представленные на рисунке.
И если со странами всё понятно, то мощность рассеивания может вызвать вопросы. А это, не что иное, как мощность, которую сможет рассеять сопротивление без вреда для себя. Ведь во время протекания электричества через резистор образуется мощность, которая его нагревает. Если она выше допустимой величины, то последует его перегрев, что приведёт к выходу детали из строя.
Помимо стандартного обозначения, возможны некоторые вариации для более точного отображения номинала. Так, в прямоугольнике, схематически обозначающем сопротивление, могут находиться римские цифры или полоски:
- Три наклонные обозначают, что резистор 0,05 Вт;
- Две наклонные – 0,125 Вт;
- Одна наклонная полоса – 0,25 Вт;
- Одна горизонтальная полоска – 0,5 Вт;
- Римская 1 – 1 Вт;
- Римская цифра 2 – 2 Вт;
- Римская 5 – 5 Вт.
Номинальный ряд
Ненормированные допуски в широком поле обуславливали проблемы с подбором сопротивлений и последующей их заменой. И все эти неудобства вынудили прибегнуть к образованию номинального ряда, в результате чего были установлены общие для производства резисторов номинальные допуски.
Чтобы понять ценность образования такого ряда, можно в качестве примера взять сопротивление на 100 Ом, которое имеет номинальное отклонение в 10%. Например, в конкретном случае необходим резистор на 105 Ом. Но, учитывая десятипроцентное отклонение от ста Ом в обе стороны, несложно понять, что это же сопротивление подойдёт и для требуемых 105 Ом, а это исключает необходимость делать деталь для этого значения.
Однако рациональнее будет сделать резистор на 120 Ом, так как при номинальном отклонении в 10% он будет покрывать значения от 108 до 132 Ом.
И это куда более удобно, ведь те же 100 и 105 Ом будут входить в этот интервал.
Таблица номиналов
Если следовать такой логике, то при номинальном отклонении сопротивления в 10% с диапазоном от 100 до 1000 Ом смогут покрыть множество значений: 100, 120, 150 и так далее, со стандартным округлением. Причём все они относятся к маркировочному обзначению Е12.
Отношение к номинальному ряду EIA здесь показывает буква “Е”. А цифра, следующая за ней, указывает, сколько логарифмических шагов будет содержать диапазон от 100 до 1000.
Приведённая таблица номиналов резисторов отображает значения сопротивлений 100-1000. Когда необходимо узнать другие диапазоны, то высчитать их несложно действиями деления или умножения.
Между сериями могут быть определённые отличия:
- Е6 – подразумевает допуск в 20%;
- Е12 – 10%;
- Е24 – 5 и 2%;
- Е48 – 2%;
- Е96 – имеет допуск в 1%;
- Е192 – указывает на значения 0,5%, 0,25%, 0,1% и выше.
Цветовая маркировка и кодовые значения
Большинство современных резисторов из-за слишком миниатюрных габаритов часто маркируют цветовыми полосками. Их может быть 4, 5 и реже 6. Цвета на них наносятся далеко не для красоты, и каждый из них имеет своё индивидуально значение, благодаря которому можно легко узнать все данные по сопротивлению:
- Первые две полоски указывают на номинальное сопротивление.
- Если полоски три или четыре, то третья указывает множитель.
- Четвёртая говорит о точности сопротивления.
Максимально точно узнать какой резистор имеется в наличии, можно с помощью онлайн-калькуляторов или благодаря таблице цветов резисторов.
Если обозначение пятиполосное, то:
- Первые три полосы – значение сопротивления.
- Четвёртая – данные по множителю.
- Пятая – указание точности.
Новичков часто интересует, с какой стороны считать полоски. За первую принято принимать ту, которая ближе находится к краю. Не бывают первыми полоски золотистого цвета. Это даёт дополнительную возможность определить начало отсчёта с некоторыми резисторами.
Для обозначения номинала резисторов могут использоваться буквенно-цифровые кодировки. Четыре-пять символов способны передать всю необходимую для пользователя информацию. Номинал резистора здесь укажут первые знаки. Это может быть несколько цифр и одна буква. Буква указывает на положение запятой в десятичном исчислении, а также множитель. Символ, стоящий на конце, указывает на отклонение.
SMD резисторы
Резисторы SMD ввиду своих незначительных размеров имеют индивидуальную маркировку. Это могут быть как цифры, так и цифры с буквами. Обозначения встречаются в трёх вариациях:
- Три цифры – два первых знака покажут значение сопротивления, а последний — множитель.
- Четыре цифры – три начальные из них указывают сопротивление резистора, а четвёртая расскажет о множителе.
- Две цифры и символ – в первых двух цифрах скрывается показатель сопротивления, но для их расшифровки потребуется воспользоваться таблицей. Символ же обозначит множитель.
Учитывать необходимо и букву, которая указывает множитель: S=10¯²; R=10¯¹; B=10; C=10²; D=10³; E=10⁴.
Определить номинал резистора совсем несложно, если знать, как это сделать. Опытные электронщики многую информацию держат в голове ввиду большого опыта и регулярного контакта с электродеталями.
Что же касается любителей и новичков, то для них значительно проще определить номинал деталей с помощью таблиц, которые можно распечатать и всегда держать под рукой, или онлайн-калькуляторов, помогающих точно определить параметры детали.
Характеристики резисторов, параметры и маркировка
Резисторы являются наиболее распространенными элементами радиоэлектронной аппаратуры.
І2 Ом.
Различают следующие виды резисторов: постоянные и переменные. Переменные еще делят на регулировочные и подстроечные. У постоянных резисторов сопротивление нельзя изменять в процессе эксплуатации.
Резисторы, с помощью которых осуществляют различные регулировки в радиоэлектронной аппаратуре изменением их сопротивления, называют переменными резисторами или потенциометрами. Те резисторы, сопротивление которых изменяют только в процессе налаживания (настройки) радиоэлектронного устройства, называют подстроечными.
Основные параметры резисторов
Резисторы характеризуются такими основными параметрами: номинальным значением сопротивления, допустимым отклонением сопротивления от номинального значения, номинальной (допустимой) мощностью рассеяния, максимальным рабочим напряжением, температурным коэффициентом сопротивления, собственными шумами и коэффициентом напряжения.
Номинальное значение сопротивления R обычно обозначено на корпусе резистора.
Действительное значение сопротивления резистора может отличаться от номинального в пределах допустимого отклонения (допуска, определяемого в процентах по отношению к номинальному сопротивлению).
Маркировка резисторов
На корпусе резистора, как правило, наносится краской его тип, номинальная мощность, номинальное сопротивление, допуск и дата изготовления. Для маркировки малогабаритных резисторов используют бук-венно-цифровой код. Код состоит из цифр, обозначающих номинальное сопротивление, буквы, обозначающей единицу измерения, и буквы, указывающей допустимое отклонение сопротивления. Примеры наносимого на корпус резистора буквенного кода единиц измерения номинального сопротивления старого и нового стандартов приведены в табл. 1.
Если номинальное сопротивление выражается целым числом, то буквенный код ставится после этого числа. Если же номинальное сопротивление представляет собой десятичную дробь, то буква ставится- вместо запятой, разделяя целую и дробную части. В случае, когда десятичная дробь меньше единицы, целая часть (ноль) исключается.
При маркировке резисторов код допуска ставится после кодированного обозначения номинального сопротивления. Буквенные коды допусков приведены в табл. 2.
Например, обозначение 4К7В (или 4К7М) соответствует номинальному сопротивлению 4,7 кОм с допустимым отклонением 20%. В табл. 1 и 2 приведены буквенные коды, соответствующие как старым, так и новым стандартам, так как в настоящее время встречаются оба варианта. Номинальная мощность на малогабаритных резисторах не указывается, а определяется по размерам корпуса.
Таблица 1. Обозначение номинальной величины сопротивления на корпусах резисторов.
| Полное обозначение | Сокращенное обозначение на корпусе | |||||
| Обозначение | Примеры обозначения | Обозначение единиц измерения | Примеры обозначения | |||
| единиц измерении | Старое | Новое | Старое | Новое | ||
| Ом | Омы | 13 Ом 470 0м | R | Е | 13R 470R (К47)
| 13Е 470Е (К47) |
| кОм | килоОмы | 1 кОм 5,6 кОм 27 кОм 100 кОм | К | К | 1К0 5К6 27K 100К(М10) | 1К0 5К6 27K 100К(М10) |
| МОм | мегаОмы | 470 МОм 4,7 МОм 47 МОм | М
| М
| М47 4М7 47 М
| М47 4М7 47М |
Таблица 2.
Буквенные коды допусков сопротивлений, наносимых на корпуса резисторов.
| Допуск, % | ±0,1 | ±0,2 | ±0,25 | ±0,5 | ±1 | ±2 | ±5 | ±10 | ±20 | ±30 | |
| Обозначение | старое | ж | У | – | Д | Р | Л | И | С | В | Ф |
| новое | в | – | С | D | F | G | J | К | М | N | |

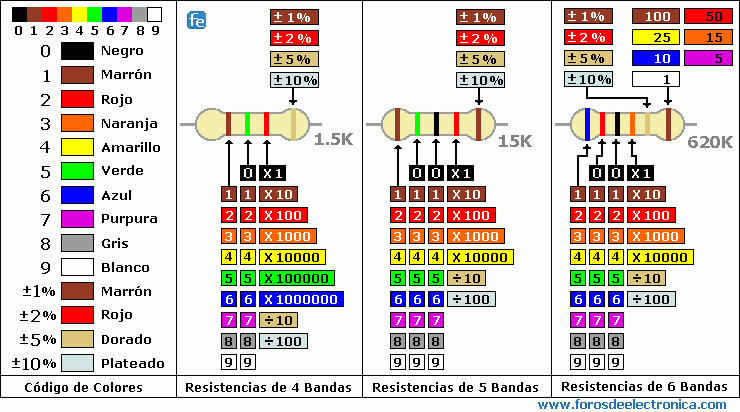

Цветовой код маркировки резисторов
Тип маркировки, при котором на корпус резистора наносится краска в виде цветных колец или точек называют цветовым кодом (см. на рис. 1). Каждому цвету соответствует определенное цифровое значение.
Цветовая маркировка на резисторах сдвинута к одному из выводов и читается слева направо. Если маркировку нельзя разместить у одного, из выводов, то первый знак делается полосой шириной в два раза больше, чем остальные.
На резисторы с малой величиной допуска (0,1…10%), маркировка производится пятью цветовыми кольцами. Первые три кольца соответствуют численной величине сопротивления в омах, четвертое кольцо ерть множитель, а пятое кольцо — допуск (рис. 1).
Резисторы с величиной допуска 20% маркируются четырьмя цветными кольцами и на них величина допуска не наносится. Первые три кольца — численная величина сопротивления в омах, а четвертое кольцо — множитель. Иногда резисторы с допуском 20% маркируют тремя цветными кольцами.
В этом случае первые два кольца — численная величина сопротивления в омах, а третье кольцо — множитель. Незначащий ноль в третьем разряде не маркируется.
В связи с тем, что на рынке радиоаппаратуры значительное место занимают зарубежные изделия, заметим, что резисторы зарубежных фирм маркируются как цифровым, так и цветовым кодом.
При цифровой маркировке первые две цифры обозначают численную величину номинала резистора в омах, а оставшиеся представляют число нулей.
Например: 150 — 15 Ом; 181 — 180 Ом; 132 — 1,3 кОм; 113—11 кОм.
Цветовая маркировка состоит обычно из четырех цветовых колец. Номинал сопротивления представляет первые три кольца, двух цифр и множителя. Четвертое кольцо содержит информацию о допустимом отклонении сопротивления от номинального значения в процентах.
Определение номиналов зарубежных резисторов по цветовому коду такое же, как и для отечественных. Таблицы цветовых кодов отечественных и зарубежных резисторов совпадают.
Многие фирмы, помимо традиционной маркировки, используют свою внутрифирменную цветовую и кодовую маркировки. Например, встречается маркировка SMD-резисторов, когда вместо цифры 8 ставится двоеточие. Так, маркировка 1:23 означает 182 кОм, a 80R6 — 80,6 Ом.
| Цвет колец или точек | Номинальное сопротивление, Ом | Множитель | Допуск, % | ТКС, %/ГС | ||
| 1-я цифра | 2-я цифра | З-я цифра | 4-я цифра | 5-я цифра | п | |
| Серебристый | – | – | – | 0601 | ±10 | – |
| Золотистый | – | – | – | 061 | ±5 | – |
| Черный | – | 0 | – | 1 | – | – |
| Коричневый | 1 | 1 | 1 | 10 | ±1 | 100 |
| Красный | 2 | 2 | 2 | 10^2 | ±2 | 50 |
| Оранжевый | 3 | 3 | 3 | 10^3 | – | 15 |
| Желтый | 4 | 4 | 4 | 10^4 | – | 25 |
| Зеленый | 5 | 5 | 5 | 10^5 | ±0,5 | – |
| Синий | 6 | 6 | 6 | 10^6 | ±0,25 | 10 |
| Фиолетовый | 7 | 7 | 7 | 10^7 | ±0,1 | 5 |
| Серый | 8 | 8 | 8 | 10^8 | ±0,05 | – |
| Белый | 9 | 9 | 9 | 10^9 | – | 1 |
Рис.
1. Цветовая маркировка отечественных и зарубежных резисторов в виде колец или точек, в зависимости от допуска и ТКЕ.
Литература: В.М. Пестриков. Энциклопедия радиолюбителя.
Стандартные номиналы резисторов— RF Cafe
Резисторы являются одним из четырех основных типов пассивных электронных компонентов; остальные три – индуктор, конденсатор, и мемристор. Основной единицей сопротивления является ом (Ом).
Значения стандартных базовых резисторов приведены в следующих таблицах для большинства обычно используемые допуски (1%, 2%, 5%, 10%), а также обычно доступное сопротивление диапазоны. Чтобы определить значения, отличные от базового, умножьте базовое значение на 1, 10, 100, 1к или 10к.
Стандартные значения резисторов рассчитываются
используя простую формулу, приведенную ниже. Округлите результат до нужного числа
значащие цифры (три для 1% и 2%, две для 5% и 10%). Как график на
справа показаны (созданные в Excel), построение значений
в логарифмическом масштабе получается прямая линия из-за экспоненты в
уравнение.
Мемристоры
HPE изобретает первый мемристорный лазер
«Исследователи из Hewlett Packard Labs, где был создан первый практический мемристор, изобрели новую вариацию на устройство – а мемристорный лазер…”
Пример: Расчеты показывают потребность в резисторе 355 кОм. и допуск 1%. Посмотрите в таблицу 1% и выберите значение 35,7 (ближайшее доступное стандартное значение). Умножьте на 10 000, чтобы преобразовать в 357 кОм.
| 10,0 | 10,2 | 10,5 | 10,7 | 11,0 | 11,3 | 11,5 | 11,8 | 12,1 | 12,4 | 12,7 | 13,0 |
| 13,3 | 13,7 | 14,0 | 14,3 | 14,7 | 15,0 | 15,4 | 15,8 | 16,2 | 16,5 | 16,9 | 17,4 |
| 17,8 | 18,2 | 18,7 | 19,1 | 19. 6 | 20,0 | 20,5 | 21,0 | 21,5 | 22,1 | 22,6 | 23,2 |
| 23,7 | 24,3 | 24,9 | 25,5 | 26,1 | 26,7 | 27,4 | 28,0 | 28,7 | 29,4 | 30,1 | 30,9 |
| 31,6 | 32,4 | 33,2 | 34,0 | 34,8 | 35,7 | 36,5 | 37,4 | 38,3 | 39,2 | 40,2 | 41,2 |
| 42,2 | 43,2 | 44,2 | 45,3 | 46,4 | 47,5 | 48,7 | 49,9 | 51,1 | 52,3 | 53,6 | 54,9 |
| 56,2 | 57,6 | 59,0 | 60,4 | 61,9 | 63,4 | 64,9 | 66,5 | 68,1 | 69,8 | 71,5 | 73,2 |
| 75,0 | 76,8 | 78,7 | 80,6 | 82,5 | 84,5 | 86,6 | 88,7 | 90,9 | 93. 1 | 95,3 | 97,6 |
| 10,0 | 10,5 | 11,0 | 11,5 | 12.1 | 12,7 | 13,3 | 14,0 | 14,7 | 15,4 | 16,9 | |
| 17,8 | 18,7 | 19,6 | 20,5 | 21,5 | 22,6 | 23,7 | 24,9 | 26,1 | 27,4 | 28,7 | 30,1 |
| 31,6 | 33,2 | 34,8 | 36,5 | 38,3 | 40,2 | 42,2 | 44,2 | 46,4 | 48,7 | 51,1 | 53,6 |
| 56,2 | 59,0 | 61,9 | 64,9 | 68,1 | 71,5 | 75,0 | 78,7 | 82,5 | 86,6 | 90,9 | 95,3 |
| 10 | 11 | 12 | 13 | 15 | 16 | 18 | 20 | 22 | 24 | 27 | 30 |
| 33 | 36 | 39 | 43 | 47 | 51 | 56 | 62 | 68 | 75 | 82 | 91 |
| 10 | 12 | 15 | 18 | 22 | 27 | 33 | 39 | 47 | 56 | 68 | 82 |
Связанные страницы в RF Cafe
– Мемристоры
– Mil-55342 Маркировка
– Параллельные водяные фильтры, такие как параллельные резисторы
– Преобразование сопротивления
– Удельное сопротивление металлов и сплавов
– Резисторы и расчет сопротивления
– Таблицы цветовых кодов резисторов и конденсаторов
– Маркировка резисторов
– Поставщики резисторов
– Сверхпроводимость
E3 E6 E12 E24 E48 E96 Series » Примечания по электронике
Для упрощения изготовления резисторов, обращения с ними, покупки и проектирования электронных схем номиналы резисторов объединены в стандартные номиналы резисторов, соответствующие серии E.
Учебное пособие по резисторам Включает:
Обзор резисторов
Углеродный состав
Карбоновая пленка
Пленка оксида металла
Металлическая пленка
Проволочный
SMD-резистор
МЭЛФ резистор
Переменные резисторы
Светозависимый резистор
Термистор
варистор
Цветовая маркировка резисторов
Маркировка и коды резисторов SMD
Характеристики резистора
Где и как купить резисторы
Стандартные номиналы резисторов и серия E
Значения резисторов организованы в набор различных серий предпочтительных значений или стандартных значений резисторов.
Эти стандартные значения резисторов имеют логарифмическую последовательность, что позволяет расположить различные значения таким образом, чтобы они относились к допуску или точности компонента.
Допустимые отклонения резисторов обычно составляют ±20 %, ±10 %, ±5 %, ±2 % и ±1 %. Для некоторых резисторов доступны более точные допуски, но они не так широко доступны и стоят дороже.
Имея эти стандартные номиналы резисторов, можно выбирать электронные компоненты от различных производителей, что значительно упрощает поиск и снижает стоимость компонентов.
Интересно, что тот же подход и наборы диапазонов значений используются в ряде других электронных компонентов, включая конденсаторы, стабилитроны, катушки индуктивности и т. д.
Придерживаясь наиболее часто используемых значений в любой конструкции электронной схемы, они не только легче доступны у дистрибьюторов электронных компонентов, но и могут быть снижены затраты, поскольку количество типов компонентов на любой печатной плате или другом узле может быть уменьшено, и это дает значительную экономию средств в производстве.
Серия E стандартных номиналов резисторов
Стандартные номиналы резисторов организованы в набор серий значений, известных как Е-ряды. Различные значения располагаются таким образом, чтобы верхняя часть полосы допуска одного значения и нижняя часть полосы допуска следующего значения не перекрывались.
Возьмем в качестве примера резистор с номиналом 1 Ом и допуском ±20%. Фактическое сопротивление в верхней части допустимого диапазона составляет 1,2 Ом.
Возьмите тогда резистор номиналом 1,5 Ом. Сопротивление этого компонента в нижней части его поля допуска составляет 1,2 Ом. Этот процесс выполняется для всех значений за декаду, создавая набор стандартных значений резисторов для каждого допуска.
Различные наборы стандартных значений резисторов известны по их номерам серии E: E3 имеет три резистора в каждой декаде, E6 — шесть, E12 — двенадцать и так далее.
Самая основная серия в линейке E — это серия E3, имеющая всего три значения: 1, 2,2 и 4,7. Это редко используется как таковое, потому что связанный с ним допуск слишком широк для большинства сегодняшних приложений, хотя сами базовые значения могут использоваться более широко для уменьшения складских запасов.
Следующей является серия E6 с шестью значениями в каждой декаде для допуска ±20%, серия E12 с 12 значениями в каждой декаде для ±10%, серия E24 с 24 значениями в каждой декаде для допуска ±5%. Значения резисторов этих серий приведены ниже. Дальнейшие серии (E48 и E96) доступны, но не так распространены, как приведенные ниже.
Резисторы E6 и E12 доступны практически для всех типов резисторов. Однако серия E24, представляющая собой серию с гораздо меньшим допуском, доступна только в типах с более высоким допуском.
Широко используемые сегодня металлопленочные резисторы, а также металлооксидные пленочные резисторы доступны в серии E24, как и несколько других типов. Типы углерода редко доступны в наши дни и в любом случае будут доступны только в более низких диапазонах допусков, поскольку их значения не могут быть гарантированы с таким точным допуском.
Предпочтительные или стандартные диапазоны номиналов резисторов серии E признаны на международном уровне и приняты международными организациями по стандартизации. EIA (Ассоциация электротехнической промышленности), базирующаяся в Северной Америке, является одной из организаций, которая приняла эту систему, и в результате ряд значений резисторов часто называют стандартными значениями резисторов EIA.
| Краткое изложение предпочтительных или стандартных номиналов резисторов EIA Серия | ||
|---|---|---|
| Серия Е | Допуск (Sig Figs) | Количество значений в каждой декаде |
| Е3 | >20% | 3 |
| Е6 | 20% | 6 |
| Е12 | 10% | 12 |
| Е24 | 5% [обычно также доступен с допуском 2%] | 24 |
| Е48 | 2% | 48 |
| Е96 | 1% | 96 |
| Е192 | 0,5 %, 0,25 % и более высокие допуски | 192 |
Примечание: Металлопленочные резисторы, широко используемые в настоящее время для осевых резисторов и резисторов для поверхностного монтажа, обычно доступны с допуском 1% и 2%, даже если они включены в диапазоны E24, E12, E6 и E3.
Значения серии E разделены на две группы, которые имеют немного разные нумерации, хотя они следуют одной и той же базовой нумерологии:
- До E24: Для этой нижней части серии E, используемой для номиналов резисторов, конденсаторов и других компонентов, основное отличие состоит в том, что номера имеют только две значащие цифры, поскольку это все, что действительно необходимо
- E48–E192: Для серий E48–E192 для всех значений используются значащие цифры, поскольку необходимо определить их более точно ввиду большего количества необходимых значений.
Видно, что некоторые значения в ряду E24 отсутствуют в рядах от E48 до E192. Это происходит из-за различных используемых правил округления.
Предпочтительные и стандартные значения других компонентов
Система принятия стандартных значений электронных компонентов очень хорошо работает для резисторов. Он также в равной степени применим для других электронных компонентов.
В равной степени применима та же концепция использования значений в стандартном списке, которые определяются допуском компонентов.
Серия E также используется для конденсаторов, катушек индуктивности и ряда или некоторых других электронных компонентов и применяется как к устройствам с выводами, так и к устройствам для поверхностного монтажа.
Обычно для конденсаторов используются некоторые из серий более низкого порядка – E3, E6, так как значения на многих конденсаторах не имеют высокого допуска. Электролитические конденсаторы обычно имеют очень широкий допуск, хотя другие, такие как многие керамические конденсаторы, имеют гораздо более строгий допуск, и многие из них доступны в диапазонах, соответствующих значениям E12 или даже E24.
Другим примером электронных компонентов, которые соответствуют предпочтительным значениям EIA серии E, являются стабилитроны для их напряжений пробоя. Стандартные напряжения стабилитрона обычно соответствуют значениям E12, хотя также доступны значения напряжения серии E24, особенно 5,1-вольтовый стабилитрон для 5-вольтовых шин.
Опять же, это относится к обоим типам электронных компонентов: выводным устройствам и устройствам для поверхностного монтажа.
Как и в случае с другими электронными компонентами, выбор номиналов стабилитронов в диапазоне E12, а не E24, как правило, означает, что значения более широко доступны из таких источников, как дистрибьюторы электронных компонентов. При этом обычно используются 5,1-вольтовые стабилитроны со значением E24, поскольку это соответствует стандартному напряжению шины питания логики.
Резистор Е серии
Предпочтительные значения EIA или номиналы стандартных резисторов могут быть сведены в табличную форму для получения различных значений в пределах каждой декады.
Современная технология резисторов позволяет достичь очень жестких допусков, но использование резисторов даже серии E3 дает большие преимущества.
Использование резисторов серии E3 или даже E6 позволяет сократить количество различных типов резисторов, используемых в конструкции, и значительно упростить процессы закупки и производства, а также снизить затраты.
Часто конструкции стараются придерживаться стандартных номиналов резисторов E3 или E6, используя только номиналы резисторов E12, E24, E48 или E9.6 в случае крайней необходимости.
Одним из примеров, когда значения могут быть сохранены в пределах серии E3, является цифровая конструкция, где необходим подтягивающий или подтягивающий резистор. Точное значение не имеет большого значения — требуется только значение в пределах приблизительного диапазона. Для этих резисторов значение может быть выбрано в пределах серии E3.
Для аналоговых схем часто требуется немного больше гибкости, но даже резисторы со стандартными значениями E6 или E12 можно без труда использовать в большинстве электронных схем. Иногда Е24, Е48, Е96 или даже значения серии E192 могут потребоваться для требований высокой точности и жестких допусков: фильтры, генераторы, измерительные приложения и т. д.
Таблицы значений резисторов серии E
Ниже приведены общие номиналы резисторов, используемые в электронных схемах.
Это стандартные номиналы резисторов E3, E6, E12, E24, E48 и E96.
| Серия стандартных резисторов E3 | ||
|---|---|---|
| 1,0 | 2,2 | 4,7 |
Резисторы серии E3 являются наиболее широко используемыми, и, следовательно, эти значения будут наиболее распространенными значениями резисторов, используемых в электронной промышленности. Они особенно полезны для номиналов резисторов, которые никоим образом не являются критическими. Придерживаясь этой серии, количество различных компонентов в любой конструкции электронной схемы может быть уменьшено, и это может помочь снизить производственные затраты за счет сокращения запасов и дополнительного управления и настройки, необходимых для дополнительных типов компонентов в конструкции.
| Серия стандартных резисторов E6 | ||
|---|---|---|
| 1,0 | 1,5 | 2,2 |
| 3,3 | 4,7 | 6,8 |
Значения резисторов серии E6 также широко используются в промышленности.
Они обеспечивают более широкий диапазон стандартных номиналов резисторов, которые можно использовать в электронных схемах, и это может быть важно для многих аналоговых схем.
| Стандартный резистор E12 серии | ||
|---|---|---|
| 1,0 | 1,2 | 1,5 |
| 1,8 | 2,2 | 2,7 |
| 3,3 | 3,9 | 4,7 |
| 5,6 | 6,8 | 8,2 |
| Стандартный резистор E24 серии | ||
|---|---|---|
| 1,0 | 1,1 | 1,2 |
| 1,3 | 1,5 | 1,6 |
| 1,8 | 2,0 | 2,2 |
| 2,4 | 2,7 | 3,0 |
| 3,3 | 3,6 | 3,9 |
| 4,3 | 4,7 | 5. 1 |
| 5,6 | 6,2 | 6,8 |
| 7,5 | 8,2 | 9,1 |
| Стандартный резистор E48 серии | ||
|---|---|---|
| 1,00 | 1,05 | 1.10 |
| 1,15 | 1,21 | 1,27 |
| 1,33 | 1,40 | 1,47 |
| 1,54 | 1,62 | 1,69 |
| 1,78 | 1,87 | 1,96 |
| 2,05 | 2,15 | 2,26 |
| 2,37 | 2,49 | 2,61 |
| 2,74 | 2,87 | 3. 01 |
| 3,16 | 3,32 | 3,48 |
| 3,65 | 3,83 | 4,02 |
| 4,22 | 4,42 | 4,64 |
| 4,87 | 5.11 | 5,36 |
| 5,62 | 5,90 | 6,19 |
| 6,49 | 6,81 | 7,15 |
| 7,50 | 7,87 | 8,25 |
| 8,66 | 9.09 | 9,53 |
Резисторы и другие формы электронных компонентов серии E96 используются редко, хотя они необходимы в некоторых электронных конструкциях для очень жестких требований к допускам. Поскольку они используются реже, они могут быть не так широко доступны через дистрибьюторов электронных компонентов и, вероятно, будут более дорогими, хотя их получение не должно вызывать особых трудностей.
| Стандартный резистор E96 серии | ||
|---|---|---|
| 1,00 | 1,02 | 1,05 |
| 1,07 | 1. 10 | 1,13 |
| 1,15 | 1,18 | 1,21 |
| 1,24 | 1,27 | 1,30 |
| 1,33 | 1,37 | 1,40 |
| 1,43 | 1,47 | 1,50 |
| 1,54 | 1,58 | 1,62 |
| 1,65 | 1,69 | 1,74 |
| 1,78 | 1,82 | 1,87 |
| 1,91 | 1,96 | 2,00 |
| 2,05 | 2.10 | 2,16 |
| 2.21 | 2,26 | 2,32 |
| 2,37 | 2,43 | 2,49 |
| 2,55 | 2,61 | 2,67 |
| 2,74 | 2,80 | 2,87 |
| 2,94 | 3.01 | 3,09 |
| 3,16 | 3,24 | 3,32 |
| 3,40 | 3,48 | 3,57 |
| 3,65 | 3,74 | 3,83 |
| 3,92 | 4,02 | 4. 12 |
| 4,22 | 4,32 | 4,42 |
| 4,53 | 4,64 | 4,75 |
| 4,87 | 4,99 | 5.11 |
| 5,23 | 5,36 | 5,49 |
| 5,62 | 5,76 | 5,90 |
| 6.04 | 6,19 | 6,34 |
| 6,49 | 6,65 | 6,81 |
| 6,98 | 7,15 | 7,32 |
| 7,50 | 7,68 | 7,87 |
| 8.06 | 8,25 | 8,45 |
| 8,66 | 8,87 | 9.09 |
| 9.31 | 9,53 | 9,76 |
Серия стандартных номиналов резисторов E192 также существует, но их использование намного меньше, чем в других диапазонах, указанных выше.
Их допуск составляет либо 0,5, либо 0,25%, и это приводит к увеличению затрат, а также к тому факту, что в диапазоне гораздо больше резисторов.
Хотя резисторы в диапазонах до E24 широко доступны, в любой конструкции часто помогает сосредоточиться на использовании как можно меньшего числа номиналов резисторов. Это уменьшит количество различных компонентов в конструкции, а для крупносерийного производства поможет снизить затраты.
Разработка значений серии E
На заре радио и электроники, в первой половине двадцатого века, стандартизация значений была незначительной или отсутствовала вовсе. Значения, выбранные для электронных компонентов, таких как резисторы и конденсаторы, были определены разными производителями.
Это создало ряд трудностей для проектирования электронных схем, поскольку часто необходимо было идентифицировать поставщика, чтобы затем можно было выбрать номинал электронного компонента.
С началом Второй мировой войны и резким ростом производства радио- и электронных устройств и оборудования разработчикам и производителям необходимо было использовать в своих конструкциях конкретные номиналы компонентов, а не множество вариаций, доступных от разных производителей компонентов.
Дальнейший импульс возник после Второй мировой войны с введением и значительным ростом использования бытовых электронных устройств и оборудования.
Чтобы удовлетворить спрос на необходимую стандартизацию, организация, известная как Международная электротехническая организация, начала работу над стандартом в 1948 году. Первый выпуск их документа был выпущен в 1952 году, а затем он был позже обновлен и стал документом IEC 60063: nnnn . , где nnnn — дата последнего выпуска.
Значения резисторов серии E используются повсеместно и обеспечивают очень полезный выбор резисторов, отвечающих требованиям любой ситуации. Серия также используется в качестве основы для других электронных компонентов, включая конденсаторы, катушки индуктивности и т. д.
Резисторы всех типов используют значения серии E, как резисторы SMD, так и резисторы с выводами. На самом деле серия E используется для всех электронных компонентов, таких как резисторы, конденсаторы и катушки индуктивности, будь то устройства с выводами или для поверхностного монтажа.
