Ряды номиналов радиодеталей
Радиолюбителю при сборке электрических схем часто приходится сталкиваться с определением номинала неизвестных компонентов.
В этой статье мы расскажем подробнее, какая бывает маркировка резисторов отечественного и импортного производства, а также как расшифровать обозначения, указанные производителем. На сопротивлениях советского производства применяется буквенно-цифровая маркировка резисторов и обозначение цветовыми полосами кольцами. Примером можно рассмотреть резисторы типа МЛТ, на них величина сопротивления указана цифро-буквенным способом. При этом целые единицы от дробных отделяются этими же буквами.
Маркировка третьего непонятна, возможно он развернут не той стороной. Кроме этого на резисторах от 1 Вт может присутствовать маркировка по мощности.
Маркировка довольно удобна и наглядна. Она может незначительно отличаться в зависимости от типа резисторов и года их производства. Также может присутствовать дополнительная буква, которая указывает класс точности. Импортные сопротивления, в том числе китайские, тоже могут маркироваться буквами. Яркий пример — это керамические резисторы.
В первой части обозначения указано 5W — это мощность резистора равная 5 Вт. Полная таблица допусков изображена ниже. Класс точности или допустимое отклонение от номинала не всегда существенно влияет на работу схемы, хотя это зависит от их назначения. В последнее время выводные сопротивления чаще обозначаются с помощью цветовых полос и это относится как к отечественным, так и к зарубежным элементам. В зависимости от количества цветовых полос меняется способ их расшифровки. В общем виде он собран в ГОСТ Цветовая маркировка резисторов может выглядеть в виде 3, 4, 5 и 6 цветовых колец.
При этом кольца могут быть смещены к одному из выводов.
Тогда кольцо, которое ближе всех к проволочному выводу, считают первым и расшифровку цветного кода начинают с него. Или одно из колец может отсутствовать, обычно предпоследнее. Тогда первое это то, возле которого есть пара. Другой вариант, когда маркировочные кольца расположены равномерно, то есть заполняют поверхность равномерно.
Тогда первое кольца определяют по цветам. Допустим, одно из крайних колец первое не может быть золотого цвета, тогда можно определить с какой стороны идет отчет. Обратите внимание при таком способе маркировки из 4-х колец третье кольцо — это множитель. Как разобраться в этой таблице? Второй резистор имеет цветовую маркировку из 5 полос. Расшифровать цветовое обозначение вам поможет программа ElectroDroid, она доступна для Android в Play Market, в её бесплатной версии есть данная функция.
Другой способ расшифровки цветового кода от компании Philips предполагает использование 4, 5 и 6 полос. Тогда последняя полоса несет информацию о температурном коэффициенте сопротивления насколько изменяется сопротивление при изменении температуры.
Чтобы определить номинал воспользуйтесь таблицей. Обратите внимание на последнюю колонку — это ТКС. В современной электронике один из ключевых факторов при разработке устройства — его миниатюризация.
Этим вызвано создание безвыводных элементов. SMD-компоненты отличаются малыми размерами, за счет их безвыводной конструкции. Пусть вас не смущает такой способ монтажа, он используется в большей части современной электроники и отличается хорошей надежностью. К тому же это упрощает конструкцию многослойной печатной платы. Из-за миниатюрных размеров возникают трудности с обозначением их номинала и характеристик на корпусе, поэтому идут на компромисс и используют методы маркировки по цифрам, с буквами или используя кодовую систему.
Рассмотрим на примере. Возможно обозначение 4-мя цифрами, тогда всё таким же образом, только первые три цифры, это сотни, десятки и единицы, а последняя — нули.
Другое дело, когда используется буквенно-цифровая кодировка, такие резисторы приходится расшифровывать по таблицам.
При этом буквой обозначается множитель. В таблице, что приведена ниже, они обведены красным цветом. Информация, которая содержится в символьной или цветовой кодировке поможет вам построить схемы с высокой точностью и использовать элементы с соответствующими номиналами и допусками.
Правильное понимание обозначений не избавит вас от необходимости измерения сопротивлений. Все равно лучше проверить его повторно, ведь элемент может быть неисправен. Проверку можно сделать специальным омметром или мультиметром. Надеемся, предоставленная информация о том, какая бывает маркировка резисторов и как она расшифровывается, была для вас полезной и интересной!
Хоть ты что делай, а от советской электроники не убежишь. Первым взглядом мы должны оценить, какую максимальную мощность может рассеивать резистор. Сверху вниз, внизу на фото, резисторы по мощностям: 2 Ватта, 1 Ватт, 0. МЛТ — это разновидность самых распространенных советских резисторов, от сокращенных названий М еталлопленочный, Л акированный, Т еплоустойчивый.
У других же резисторов мощность можно прикинуть по габаритам. Чем больше резистор по габаритам, тем больше мощности он может рассеять в окружающее пространство. Здесь все просто.
Есть также фишка такая, что буквы могут опережать цифры, например, K47 означает, что сопротивление равно Ом, M56 — Килоом. А иногда, чтобы не заморачиваться с запятыми, тупо толкают туда буковку, например. Давайте рассмотрим нашего героя. Смотрим сразу на обозначение. Значит, его сопротивление должно быть 1,0 Килоом.
Чтобы определить значение сопротивления резистора с цветовой маркировкой, сначала надо повернуть его таким образом, чтобы его серебряная или золотая полосы находились справа, а группа других полосок — слева.
Если же вы не можете найти серебряную или золотую полоску, то надо повернуть резистор таким образом, чтобы группа полосок находилась с левой стороны. Третья полоска имеет другое значение: она указывает количество нулей, которое следует добавить к полученному предыдущему цифровому значению.
Сама последовательность цветов совпадает с последовательностью цветов в радуге с красного по фиолетовый цвета!!! Если на резистор нанесена группа из четырех полосок вместо трех, то первые три полоски являются цифрами, а четвертая полоска означает количество нулей.
Третья цифровая полоска дает возможность указать сопротивление резистора с более высокой точностью. Первая полоска находится ближе всего к выводу резистора и ее делают шире, чем все другие полоски, но иногда это правило не соблюдается. С этой программой разберется даже дошкольник. Давайте же с помощью нее определим номинал нашего резистора. Вбиваем полоски интересующего нас резистора и программа выдаст нам его номинал.
Теперь давайте замеряем сопротивление с помощью мультиметра: Ом. Значит номинал резистор должен быть в диапазоне от Ом и до Ом, иначе его можно признать не годным. Как мы видим, значение Ом прекрасно вписывается в диапазон от до Ом.
Следовательно, мы правильно определили номинал резистора, и его спокойно можно использовать в наших целях. Рассмотрим маркировку SMD резисторов. Резисторы типоразмера значения типоразмеров здесь не маркируются.
Остальные же маркируются тремя или четырьмя цифрами, так как они чуток больше и на них все-таки можно нанести цифры или какую-нибудь маркировку. Давайте рассмотрим вот такой резистор:. Например, резистор с номером Существуют также SMD резисторы почти с нулевым сопротивлением очень-очень малое сопротивление все-таки имеется или просто-напросто так называемые перемычки.
Они смотрятся более эстетичнее, чем какие-либо провода. Кодовая маркировка резисторов — это самая распространенная практика в наши дни.
Иногда попадаются SMD резисторы, у которых маркировка выглядит очень странно.
Не пугайтесь, это простая кодовая маркировка, которую используют некоторые производители радиоэлектронных компонентов. Это может выглядеть как-то так:. Как определить значение сопротивления таких резисторов? Для этого существует таблица, с помощью которой вы легко сможете определить номинал любого резистора с кодовой маркировкой.
И набираем нашу кодовую маркировку. Например, тот же самый резистор с маркировкой 15Е. Внизу, слева в рамке, мы видим значение сопротивления этого резистора: 1,4 Мегаом.
Номиналы резисторов. Таблица, онлайн калькулятор
Здравствуйте, уважаемые читатели сайта sesaga. В предыдущей статье мы разобрались, какие бывают соединительные провода и линии электрической связи и как они обозначаются на электрических схемах. В этой статье речь пойдет о резисторе или как по старинке его еще называют сопротивление. Резисторы являются наиболее распространенными элементами радиоэлектронной аппаратуры и используются практически в каждом электронном устройстве.
Резисторы классифицируются по характеру изменения сопротивления Таблица ОПРЕДЕЛЕНИЕ МОЩНОСТИ РЕЗИСТОРОВ ПО ИХ РАЗМЕРАМ.

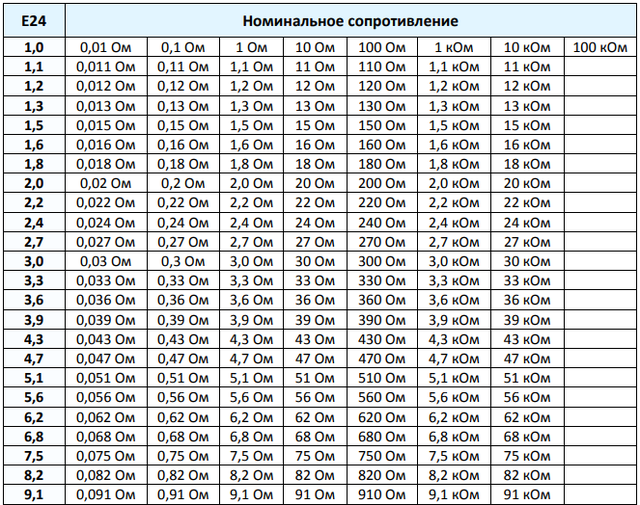

Ряд сопротивления резистора Е24
В данной статье речь пойдет об определении основных параметров для отечественных и зарубежных резисторов с помощью таблиц цветовой маркировки. Чтобы запомнить цветную кодировку резисторов и других электронных компонентов, надо обратить внимание на то, что после черной полосы 0 и коричневой полосы 1 идет последовательность цветов радуги. Голубой и синий цвета в маркировке не различаются, так как цветовая маркировка резисторов изначально была разработана в англоязычных странах, где эти цвета произносятся одинаково. Маркировка наносится цветными кольцами. Она определяется в соответствии с требованиями Публикациями 62 МЭК. Читаются маркировочные знаки слева направо. В этом случае: первые два кольца указывают на величину сопротивления в омах, третье — множитель, четвертое — точность, пятое — допуск.
Маркировка резисторов по цвету
В начале XX века все сопротивления имели очень широкие производственные допуски, что было крайне неудобно и вызывало множество негативных последствий.
В связи с этим необходимо было искать пути решения проблемы, так как электротехника развивалась семимильными шагами. Но лишь в году были приняты номиналы сопротивлений. И это позволило по-новому взглянуть на мир электроники, что дало новый толчок в её развитии.
Программа бесплатна и свободна для некоммерческого распространения. Свои замечания и пожелания о работе программы Вы можете высказать в гостевой книге или в письме.
Как узнать мощность резистора по полоскам
В статье рассматриваются общие вопросы, связанные с проектированием систем электропитания авиационного электронного оборудования. Альтернативой стандартным серийно выпускаемым графическим ЖК-модулям является использование более дешевых и надежных заказных сегментных ЖКИ. Обзор вариантов использования мощных светодиодов, включая различные схемы управления их световым потоком. Обзор датчиков для измерения параметров движения. Часть 1 – Инерциальные датчики средней точности. Принцип работы, внутренняя структура, типовые схемы включения, рекомендации к применению.
Калькулятор цветовой маркировки резисторов
Резисторы, в особенности малой мощности — довольно мелкие детали, резистор мощностью 0,Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали цифровой номинал сложно, и для них применяют маркировку цветными полосами. Калькулятор позволяет рассчитывать сопротивление и допуск сопротивления резисторов с цветовой маркировкой в виде 4 или 5 цветных колец. Резистор необходимо расположить так, чтобы кольца были сдвинуты к левому краю или широкая полоса была бы слева. Вход с паролем и Регистрация.
Рассказываем что такое резистор, как определить номинал резистора по цветовой маркировке с Способы определения сопротивления резистора Столбцы в таблице соответствуют определенной полосе.

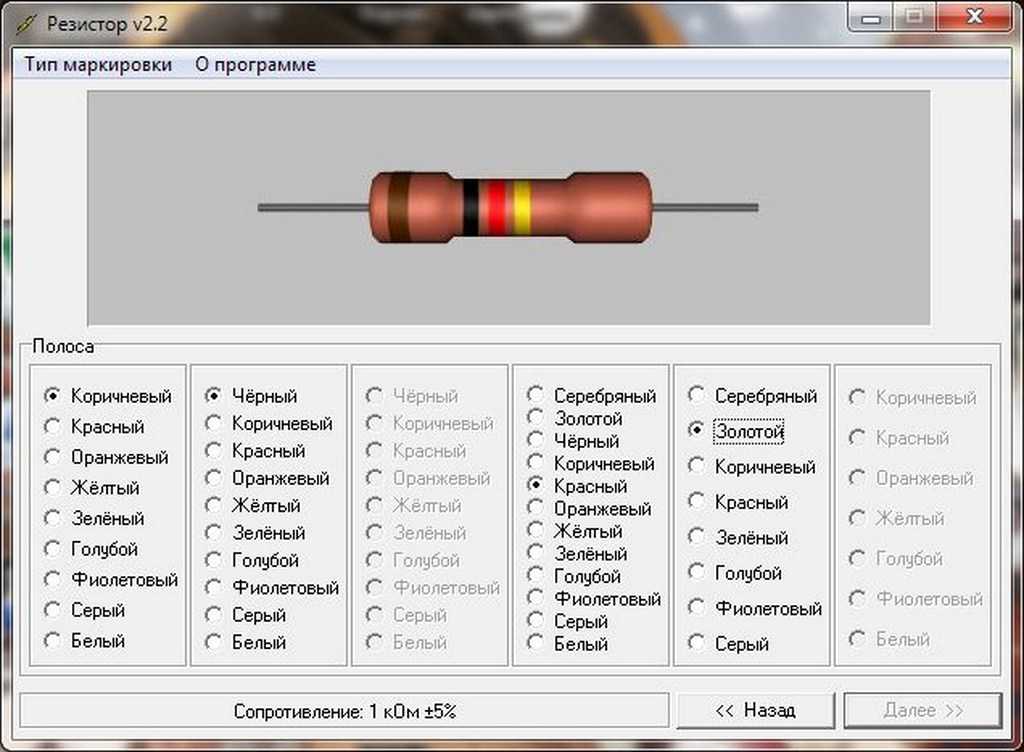

Цветовая маркировка резисторов программа. Кодовая маркировка резисторов
Номинальное сопротивление распространенных резисторов измеряется в омах Ом , колиоомах кОм , мегаомах МОм. Номинальное сопротивление выбирается из определенного ряда значений.
Число после буквы E означает количество значений в ряду.
Номиналы сопротивлений и обозначения резисторов
Резисторы классифицируются по характеру изменения сопротивления постоянные, переменные регулируемые, переменные подстроечные , по назначению общего назначения, высокочастотные, высоковольтные и др. Непроволочные резисторы в зависимости от материала токопроводящего слоя подразделяются на металлодиэлектрические, металлоокисные, углеродистые, лакопленочные, на проводящей пластмассе и др. В старой системе обозначений резисторов первый элемент означает: С — резистор постоянный, СП — резистор переменный, СТ — терморезистор, СН — варистор; второй элемент:. Номинальными параметрами резистора являются номинальная мощность рассеяния Рном, номинальное сопротивление R, допускаемое отклонение сопротивления, или допуск, температурный коэффициент сопротивления ТКЕ , который показывает относительное обратимое изменение сопротивления при изменении температуры резистора на 1 С. Чем меньше ТКС, тем большей температурной стабильностью обладает резистор.
Резистор – это электротехническое изделие, вносящее в электрическую цепь определенное сопротивление. Основными параметрами резистора являются мощность и сопротивление.
Расчет номинала резистора по цветовому коду: укажите количество цветных полос и выберите цвет каждой из них меню выбора цвета находится под каждой полоской. Полоски маркировки на изображении резистора будут окрашены соответствующим образом. Таким образом можно узнать, возможно ли чтение цветового кода в обратном направлении справа – налево. Эта функция калькулятора нужна в том случае, когда сложно понять, какая полоска в цветовой маркировке резистора является первой. Обычно первая полоска или толще остальных, или расположена ближе к краю резистора. Но в случаях 5-ти и 6-ти полосной цветовой маркировки прецизионных резисторов может не хватить места, чтобы сместить полоски маркировки к одному краю.
Резисторы, в особенности малой мощности — довольно мелкие детали, резистор мощностью 0,Вт имеет длину несколько миллиметров и диаметр порядка миллиметра.
Прочитать на такой детали цифровой номинал сложно, и для них применяют маркировку цветными полосами. Калькулятор позволяет рассчитывать сопротивление и допуск сопротивления резисторов с цветовой маркировкой в виде 4 или 5 цветных колец. Резистор необходимо расположить так, чтобы кольца были сдвинуты к левому краю или широкая полоса была бы слева.
обозначения, таблицы, возможности расшифровки резисторов
В начале XX века все сопротивления имели очень широкие производственные допуски, что было крайне неудобно и вызывало множество негативных последствий. В связи с этим необходимо было искать пути решения проблемы, так как электротехника развивалась семимильными шагами. Но лишь в 1952 году были приняты номиналы сопротивлений. И это позволило по-новому взглянуть на мир электроники, что дало новый толчок в её развитии.
- Общее понятие
- Обозначение на схемах
- Номинальный ряд
- Таблица номиналов
- Цветовая маркировка и кодовые значения
- SMD резисторы
Общее понятие
Резисторы выступают в роли пассивного элемента электроцепи, но используются практически в каждой из них.
Обладая постоянным или переменным сопротивлением, они преобразовывают напряжение в силу тока или наоборот, поскольку, согласно закону Ома, эти величины напрямую связаны с сопротивлением.
Таким образом, основным параметром резисторов будет выступать электрическое сопротивление, которое принято измерять в Омах.
Обозначение на схемах
На схемах эти элементы могут обозначаться по-разному, в зависимости от страны и номинальной мощности рассеивания. Но в основу заложены простейшие формы, представленные на рисунке.
И если со странами всё понятно, то мощность рассеивания может вызвать вопросы. А это, не что иное, как мощность, которую сможет рассеять сопротивление без вреда для себя. Ведь во время протекания электричества через резистор образуется мощность, которая его нагревает. Если она выше допустимой величины, то последует его перегрев, что приведёт к выходу детали из строя.
Помимо стандартного обозначения, возможны некоторые вариации для более точного отображения номинала.
Так, в прямоугольнике, схематически обозначающем сопротивление, могут находиться римские цифры или полоски:
- Три наклонные обозначают, что резистор 0,05 Вт;
- Две наклонные – 0,125 Вт;
- Одна наклонная полоса – 0,25 Вт;
- Одна горизонтальная полоска – 0,5 Вт;
- Римская 1 – 1 Вт;
- Римская цифра 2 – 2 Вт;
- Римская 5 – 5 Вт.
Номинальный ряд
Ненормированные допуски в широком поле обуславливали проблемы с подбором сопротивлений и последующей их заменой. И все эти неудобства вынудили прибегнуть к образованию номинального ряда, в результате чего были установлены общие для производства резисторов номинальные допуски.
Чтобы понять ценность образования такого ряда, можно в качестве примера взять сопротивление на 100 Ом, которое имеет номинальное отклонение в 10%. Например, в конкретном случае необходим резистор на 105 Ом. Но, учитывая десятипроцентное отклонение от ста Ом в обе стороны, несложно понять, что это же сопротивление подойдёт и для требуемых 105 Ом, а это исключает необходимость делать деталь для этого значения.
Однако рациональнее будет сделать резистор на 120 Ом, так как при номинальном отклонении в 10% он будет покрывать значения от 108 до 132 Ом.
И это куда более удобно, ведь те же 100 и 105 Ом будут входить в этот интервал. А помимо них, сюда смогут войти и множество других.
Таблица номиналов
Если следовать такой логике, то при номинальном отклонении сопротивления в 10% с диапазоном от 100 до 1000 Ом смогут покрыть множество значений: 100, 120, 150 и так далее, со стандартным округлением. Причём все они относятся к маркировочному обзначению Е12.
Отношение к номинальному ряду EIA здесь показывает буква “Е”. А цифра, следующая за ней, указывает, сколько логарифмических шагов будет содержать диапазон от 100 до 1000.
Приведённая таблица номиналов резисторов отображает значения сопротивлений 100-1000. Когда необходимо узнать другие диапазоны, то высчитать их несложно действиями деления или умножения.
Между сериями могут быть определённые отличия:
- Е6 – подразумевает допуск в 20%;
- Е12 – 10%;
- Е24 – 5 и 2%;
- Е48 – 2%;
- Е96 – имеет допуск в 1%;
- Е192 – указывает на значения 0,5%, 0,25%, 0,1% и выше.
Цветовая маркировка и кодовые значения
Большинство современных резисторов из-за слишком миниатюрных габаритов часто маркируют цветовыми полосками. Их может быть 4, 5 и реже 6. Цвета на них наносятся далеко не для красоты, и каждый из них имеет своё индивидуально значение, благодаря которому можно легко узнать все данные по сопротивлению:
- Первые две полоски указывают на номинальное сопротивление.
- Если полоски три или четыре, то третья указывает множитель.
- Четвёртая говорит о точности сопротивления.
Максимально точно узнать какой резистор имеется в наличии, можно с помощью онлайн-калькуляторов или благодаря таблице цветов резисторов.
Если обозначение пятиполосное, то:
- Первые три полосы – значение сопротивления.
- Четвёртая – данные по множителю.
- Пятая – указание точности.
Новичков часто интересует, с какой стороны считать полоски. За первую принято принимать ту, которая ближе находится к краю. Не бывают первыми полоски золотистого цвета. Это даёт дополнительную возможность определить начало отсчёта с некоторыми резисторами.
Для обозначения номинала резисторов могут использоваться буквенно-цифровые кодировки. Четыре-пять символов способны передать всю необходимую для пользователя информацию. Номинал резистора здесь укажут первые знаки. Это может быть несколько цифр и одна буква. Буква указывает на положение запятой в десятичном исчислении, а также множитель. Символ, стоящий на конце, указывает на отклонение.
SMD резисторы
Резисторы SMD ввиду своих незначительных размеров имеют индивидуальную маркировку.
Это могут быть как цифры, так и цифры с буквами. Обозначения встречаются в трёх вариациях:
- Три цифры – два первых знака покажут значение сопротивления, а последний — множитель.
- Четыре цифры – три начальные из них указывают сопротивление резистора, а четвёртая расскажет о множителе.
- Две цифры и символ – в первых двух цифрах скрывается показатель сопротивления, но для их расшифровки потребуется воспользоваться таблицей. Символ же обозначит множитель.
Учитывать необходимо и букву, которая указывает множитель: S=10¯²; R=10¯¹; B=10; C=10²; D=10³; E=10⁴.
Определить номинал резистора совсем несложно, если знать, как это сделать. Опытные электронщики многую информацию держат в голове ввиду большого опыта и регулярного контакта с электродеталями.
Что же касается любителей и новичков, то для них значительно проще определить номинал деталей с помощью таблиц, которые можно распечатать и всегда держать под рукой, или онлайн-калькуляторов, помогающих точно определить параметры детали.
