555 — интегральная схема, универсальный таймер — устройство для формирования (генерации) одиночных и повторяющихся импульсов со стабильными временными характеристиками. Впервые выпущен в 1971 году компанией Signetics под обозначением NE555.
Путь в радиолюбительство начинается, как правило, с попытки сборки несложных схем. Если сразу же после сборки схема начинает подавать признаки жизни, – мигать, пищать, щелкать или разговаривать, то путь в радиолюбительство почти открыт. Насчет «разговаривать», скорее всего, получится не сразу, для этого придется прочитать немало книг, спаять и наладить некоторое количество схем, может быть, сжечь большую или маленькую кучу деталей (лучше маленькую).
А вот мигалки и пищалки получаются практически у всех и сразу. И лучшего элемента, чем интегральный таймер NE555 найти для этих опытов, просто не удастся. Для начала рассмотрим схемы генераторов, но перед этим обратимся к фирменной документации – DATA SHEET.
Прежде всего, обратим внимание на графическое начертание таймера, которое показано на рисунке 1.
А на рисунке 2 показано изображение таймера из отечественного справочника. Здесь оно приведено просто для возможности сравнения обозначений сигналов у них и у нас, к тому же «наша» функциональная схема показана более подробно и понятно.
Далее показаны еще два рисунка, позаимствованные из даташита. Ну, просто, как рекомендации фирмы производителя.
Рисунок 1.
Рисунок 2.
Одновибратор на базе 555
На рисунке 3 изображена схема одновибратора. Нет, это не половинка мультивибратора, хотя сам он вырабатывать колебания не может. Ему требуется посторонняя помощь, пусть даже небольшая.
Рисунок 3. Схема одновибратора
Логика действия одновибратора достаточно проста. На вход запуска 2 подается кратковременный импульс низкого уровня, как показано на рисунке. В результате на выходе 3 получается прямоугольный импульс длительностью ΔT = 1,1*R*C.
Если подставить в формулу R в омах, а C в фарадах, то время T получится в секундах. Соответственно при килоомах и микрофарадах результат будет в миллисекундах.
А на рисунке 4 показано, как сформировать запускающий импульс с помощью простой механической кнопки, хотя это вполне может быть полупроводниковый элемент, – микросхема или транзистор.
Рисунок 4.
В целом одновибратор (иногда называют моновибратор, а у бравых военных в ходу было слово кипп-реле) работает следующим образом. При нажатии на кнопку, импульс низкого уровня на выводе 2 приводит к тому, что на выходе таймера 3 устанавливается высокий уровень. Неспроста этот сигнал (вывод 2) в отечественных справочниках называется запуском.
Транзистор, соединенный с выводом 7 (DISCHARGE) в этом состоянии закрыт. Поэтому, ничто не мешает заряжаться времязадающему конденсатору C. Во времена кипп-реле, конечно, никаких 555 не было, все делалось на лампах, в лучшем случае на дискретных транзисторах, но алгоритм работы был такой же.
Пока конденсатор заряжается, на выходе удерживается напряжение высокого уровня. Если в это время на вход 2 подать еще импульс, состояние выхода не изменится, длительность выходного импульса таким образом уменьшить или увеличить нельзя, повторного запуска одновибратора не произойдет.
Другое дело, если подать импульс сброса (низкий уровень) на 4 вывод. На выходе 3 сразу же появится низкий уровень. Сигнал «сброс» имеет высший приоритет, и поэтому может быть подан в любой момент.
По мере заряда напряжение на конденсаторе возрастает, и, в конце концов, достигает уровня 2/3U. Как было рассказано в предыдущей статье, это есть уровень срабатывания, порог, верхнего компаратора, который приводит к сбросу таймера, что является окончанием выходного импульса.
На выводе 3, появляется низкий уровень и в этот же момент открывается транзистор VT3, который разряжает конденсатор C. На этом формирование импульса заканчивается. Если после окончания выходного импульса, но не раньше, подать еще один запускающий импульс, то на выходе сформируется выходной, такой же, как и первый.
Конечно, для нормальной работы одновибратора запускающий импульс должен быть короче, чем импульс, формирующийся на выходе.
На рисунке 5 показан график работы одновибратора.
Рисунок 5. График работы одновибратора
Как можно использовать одновибратор?
Или как говаривал кот Матроскин: «А какая от этого одновибратора польза будет?» Можно ответить, что достаточно большая. Дело в том, что диапазон выдержек времени, который можно получить от этого одновибратора, может достигать не только несколько миллисекунд, но и доходить до нескольких часов. Все зависит от параметров времязадающей RC цепочки.
Вот, пожалуйста, почти готовое решение для освещения длинного коридора. Достаточно дополнить таймер исполнительным реле или нехитрой тиристорной схемой, а в концах коридора поставить пару кнопок! Кнопку нажал, прошел коридор, и не надо заботиться о выключении лампочки. Все произойдет автоматически по окончании выдержки времени. Ну, это просто информация к размышлению.
Освещение в длинном коридоре, конечно, не единственный вариант применения одновибратора.
Как проверить 555?
Проще всего спаять несложную схему, для этого почти не понадобится навесных деталей, если не считать таковыми единственный переменный резистор и светодиод для индикации состояния выхода.
У микросхемы следует соединить выводы 2 и 6 и подать на них напряжение, изменяемое переменным резистором. К выходу таймера можно подсоединить вольтметр или светодиод, конечно же, с ограничительным резистором.
Но можно ничего и не паять, более того, провести опыты даже при «наличии отсутствия» собственно микросхемы. Подобные исследования можно проделать с помощью программы – симулятора Multisim. Конечно, такое исследование очень примитивно, но, тем не менее, позволяет познакомиться с логикой работы таймера 555. Результаты «лабораторной работы» показаны на рисунках 6, 7 и 8.
Рисунок 6.
На этом рисунке можно увидеть, что входное напряжение регулируется переменным резистором R1.
На этом рисунке резистор «уведен» до самой «земли», напряжение на его движке близко к нулю (для наглядности измеряется мультиметром). При таком положении движка на выходе таймера высокий уровень, поэтому выходной транзистор закрыт, и светодиод LED1 не светится, о чем говорят его белые стрелки.
На следующем рисунке показано, что напряжение несколько увеличилось.
Рисунок 7.
Но увеличение происходило не просто так, а с соблюдением некоторых границ, а, именно, порогов срабатывания компараторов. Дело в том, что 1/3 и 2/3, если выразить в десятичных дробях в процентах будут 33,33… и 66,66… соответственно. Именно в процентах показана введенная часть переменного резистора в программе Multisim.
При напряжении питания 12В это получится 4 и 8 вольт, что достаточно удобно для исследования.
Так вот, на рисунке 6 показано, что резистор введен на 65%, а напряжение на нем 7,8В, что несколько меньше расчетных 8 вольт. При этом светодиод на выходе погашен, т.е. на выходе таймера до сих пор высокий уровень.
Рисунок 8.
Дальнейшее незначительное увеличение напряжения на входах 2 и 6, всего на 1 процент (меньше не дают возможности программы) приводит к зажиганию светодиода LED1, что и показано на рисунке 8, – стрелочки возле светодиода приобрели красный оттенок. Такое поведение схемы говорит о том, что симулятор Multisim работает достаточно точно.
Если продолжить увеличивать напряжение на выводах 2 и 6, то никакого изменения на выходе таймера не произойдет.

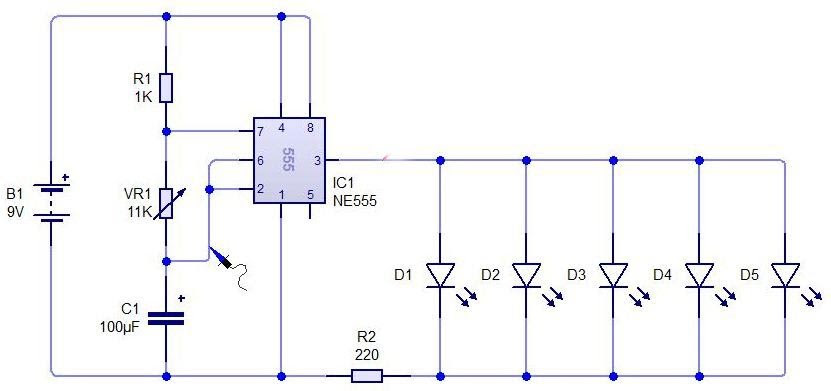

Генераторы на таймере 555
Диапазон частот, генерируемый таймером, достаточно широк: от самой низкой частоты, период которой может достигать нескольких часов, до частот в несколько десятков килогерц.
Все зависит от элементов времязадающей цепи.
Если не требуется строго прямоугольная форма сигнала, то можно сгенерировать частоту до нескольких мегагерц. Иногда такое вполне допускается, – форма не важна, но импульсы присутствуют. Чаще всего такая небрежность по поводу формы импульсов допускается в цифровой технике. Например, счетчик импульсов реагирует на фронт или спад импульса. Согласитесь, в этом случае «прямоугольность» импульса никакого значения не имеет.
Генератор импульсов формы меандр
Один из возможных вариантов генератора импульсов формы меандр показан на рисунке 9.
Рисунок 9. Схема генераторов импульсов формы меандр
Временные диаграммы работы генератора показаны на рисунке 10.
Рисунок 10. Временные диаграммы работы генератора
Верхний график иллюстрирует сигнал на выходе (вывод 3) таймера. А на нижнем графике показано, как изменяется напряжение на времязадающем конденсаторе.
Все происходит точно так же, как уже было рассмотрено в схеме одновибратора показанной на рисунке 3, только не используется запускающий одиночный импульс на выводе 2.
Дело в том, что при включении схемы на конденсаторе C1 напряжение равно нулю, именно оно и переведет выход таймера в состояние высокого уровня, как показано на рисунке 10. Конденсатор C1 начинает заряжаться через резистор R1.
Напряжение на конденсаторе возрастает по экспоненте до тех пор, пока не достигнет порога верхнего порога срабатывания 2/3*U. В результате таймер переключается в нулевое состояние, поэтому конденсатор C1 начинает разряжаться до нижнего порога срабатывания 1/3*U. По достижении этого порога на выходе таймера устанавливается высокий уровень и все начинается сначала. Формируется новый период колебаний.
Здесь следует обратить внимание на то, что конденсатор C1 заряжается и разряжается через один и тот же резистор R1. Поэтому время заряда и разряда равны, а, следовательно, форма колебаний на выходе такого генератора близка к меандру.
Частота колебаний такого генератора описывается очень сложной формулой f = 0,722/(R1*C1). Если сопротивление резистора R1 при расчетах указать в Омах, а емкость конденсатора C1 в Фарадах, то частота получится в Герцах.
Если же в этой формуле сопротивление будет выражено в килоомах (КОм), а емкость конденсатора в микрофарадах (мкФ) результат получится в килогерцах (КГц). Чтобы получился генератор с регулируемой частотой, то достаточно резистор R1 заменить переменным.
Генератор импульсов с регулируемой скважностью
Меандр, конечно, хорошо, но иногда возникают ситуации, требующие регулирования скважности импульсов. Именно так осуществляется регулирование частоты вращения двигателей постоянного тока (ШИМ регуляторы), это которые с постоянным магнитом.
Меандром называют прямоугольные импульсы, у которых время импульса (высокий уровень t1) равно времени паузы (низкий уровень t2). Такое название в электронику пришло из архитектуры, где меандром называют рисунок кирпичной кладки. Суммарное время импульса и паузы называют периодом импульса (T = t1 + t2).
Скважность и Duty cycle
Отношение периода импульса к его длительности S = T/t1 называется скважностью.
Это величина безразмерная. У меандра этот показатель равен 2, поскольку t1 = t2 = 0,5*T. В англоязычной литературе вместо скважности чаще применяется обратная величина, – коэффициент заполнения (англ. Duty cycle) D = 1/S, выражается в процентах.
Если несколько усовершенствовать генератор, показанный на рисунке 9, можно получить генератор с регулируемой скважностью. Схема такого генератора показана на рисунке 11.
Рисунок 11.
В этой схеме заряд конденсатора C1 происходит по цепи R1, RP1, VD1. Когда напряжение на конденсаторе достигнет верхнего порога 2/3*U, таймер переключается в состояние низкого уровня и конденсатор C1 разряжается по цепи VD2, RP1, R1 до тех пор, пока напряжение на конденсаторе не упадет до нижнего порога 1/3*U, после чего цикл повторяется.
Изменение положения движка RP1 дает возможность регулировать длительность заряда и разряда: если длительность заряда возрастает, то уменьшается время разряда. При этом период следования импульса остается неизменным, меняется только скважность, или коэффициент заполнения.
Ну, это как кому удобней.
На основе таймера 555 можно сконструировать не только генераторы, но и еще много полезных устройств, о которых будет рассказано в следующей статье. Кстати, существуют программы – калькуляторы для расчета частоты генераторов на таймере 555, а в программе – симуляторе Multisim для этих целей есть специальная закладка.
