Тда 7388 даташит: Микросхема TDA7388: характеристики, datasheet, аналоги усилителя

0 Comments

TDA7388 Datasheet: аналоги, схема и характеристики

Согласно техническим характеристикам, небольшая микросхема TDA7388 от компании STMicroelectronics (STM) способна выполнять функции четырехканального усилителя звуковой частоты. Устройство довольно популярно и часто встречается радиомагнитоллах (класса AB), в основном китайского происхождения, установленных в современных автомобилей. Последние версии рассчитаны на мощность вплоть до 45 Вт (для динамиков на 4 Ом).
Выходные каскады микросхемы собраны на комплементарных биполярных транзисторах NPN/PNP-структуры. В datasheet от производителей на TDA7388 акцентируется внимание на адаптацию устройства для работы в автомобиле и отсутствие необходимости в использовании дополнительных бустерных конденсаторов.

Цоколевка

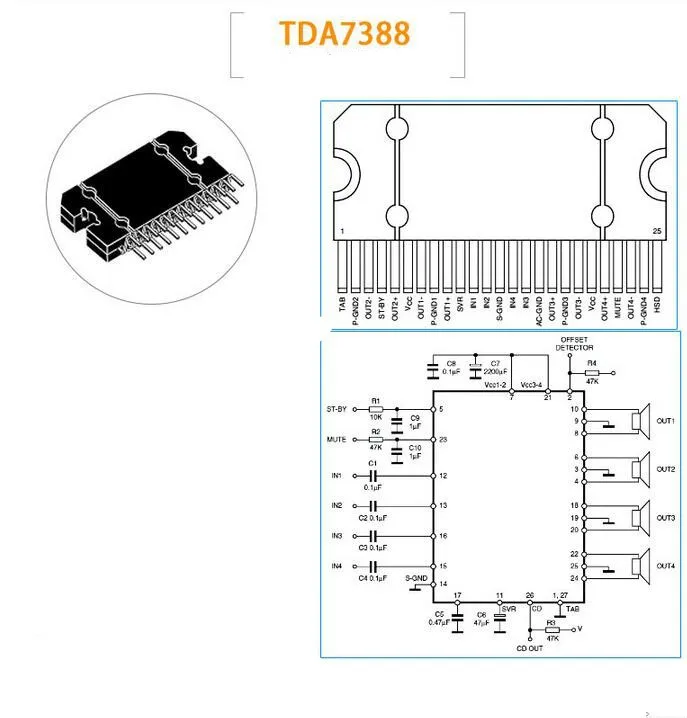

Микросхему изготавливают в корпусе Flexiwatt25, имеющим всего 25 выводов. Зарубежные компании выпускают ее в двух исполнениях: для горизонтального и вертикального монтажа. С внешним видом TDA7388 и распиновкой ножек можно ознакомиться по рисунку ниже.

Технические характеристики

Описание начнём с предельных значений, чтобы избежать выхода из строя микросхемы при эксплуатации. Эти значения являются критически важными при проектировании новых устройств и подборе устройств для замены, поэтому, должны быть внимательно проработаны. Они измеряются при комнатной температуре (+25°C)

Для TDA7388 эти характеристики равны:

  • Напряжение, получаемое от источника питания VS = 18 В;
  • постоянное напряжение VS (DC) = 28 В;
  • импульсное напряжение (длительность до 50 мс) VS = 50 В;
  • импульсный повторяющийся ток на выходе (частотой 10 Гц) IO = 4,5 А;
  • импульсный неповторяющийся ток на выходе (длительностью до 100 мкс) IO = 5,5 А;
  • мощность Ptot (при температуре до +70 ОС) = 80 Вт;
  • Т-ра перехода не выше 150°С;
  • Диапазон рабочих т-р -55 … +150 ОС;
  • термическое сопротивление от кристалла к корпусу R
    th j-case     обычное 1 ОС/Вт.

Электрические параметры также важны, так как они показывают функциональные возможности устройства. Для рассматриваемой микросхемы они равны:

  • напряжение, получаемое от источника питания VS = 14,4 В;
  • сопротивления динамиков RL = 4 Ом;
  • частота эталонного сигнала f = 1 кГц;
  • температура в измерительной лаборатории Tamb = 25°C.

Другие параметры, важные для итоговых результатов, имеются в колонке «Режимы измерения».

ПараметрыОбознРежимы измеренияминтипмакс
ед. изм.
Ток в состоянии покоеIq1RL = ∞120190350мА
Величина напряжения смещения на входеVOS±80мВ
Выходное напряжение смещения при включения или выключения звукаdVOS±80мВ
К-т усиления по напряжениюGV252627дБ
МощностьРОTDH= 10%, VS=14,4 В2226Вт
Максимальная мощностьРО maxVS=14,4 В,3841Вт
Линейные искаженияTDHРО = 4 Вт0,0040,15%
Выходной шумeNКласс «А», взвешенный5070мкВ
Выходной шумeNBW = 20 Гц … 20 кГц70100мкВ
Отклонение напряжения питанияSVRf = 100 Гц, Vr = 1 В5065дБ
Частота срезаfchPO=0,5 Вт100200кГц
Входное сопротивлениеRi70100120кОм
Перекрёстные наводкиСТf = 1 кГц, РО = 4 Вт6070дБ
Перекрёстные наводкиСТf = 10 кГц, РО = 4 Вт50дБ
Ток в режиме ожиданияISB50мкА
St-By IN Пороговое напряжениеVSB in
1,5В
St-By OUT Пороговое напряжениеVSB out3,5В
Затухание звукаAMPOref = 4 Вт8090дБдБ
Пороговая разность потенциалов отключения звука OUTVM out3,5В
Пороговая разность потенциалов отключения звука INVM in1,5В
Порог автоматического отключения звукаVAM inAtt ≥ 80 дБ, POref = 4 Вт, (Mute)6,5В
Порог автоматического отключения звукаVAM inAtt ≥ 0,1 дБ, PO = 0,5 Вт, (Play)7,68,5В

Аналоги

Полного аналога для замены TDA7388 нет. Она считается бюджетной версией усилительной микросхемы. Её можно заменить более дорогими устройствами TDA7850 или TDA7560, которые имеют лучшие технические характеристики и то же расположение ножек.

Схемы включения

Усилитель низкой частоты на микросхеме TDA7388 можно сделать с небольшим количеством внешних элементов. Для питания можно использовать любой стабилизированный источник питания, рассчитанный на напряжение от +8 до +18 В. В схеме использованы два резистора R1 и R2 мощностью 0,125 Вт или выше. На входе установлены четыре плёночных конденсатора С3, С1, С8, С6, но в крайнем случае можно взять керамические. К остальным конденсаторам особых требований нет, их номиналы должны соответствовать обозначенным на схеме.

Нужно также учитывать, что для нормальной работы TDA7388 требуется радиатор. Его площадь должна быть не меньше 400 квадратных сантиметров. При установке микросхемы необходимо использовать термопасту, которая повысит теплоотдачу, а значит надёжность УНЧ.

Чтобы объединить каналы нужно соединить между собой входы. Соединив вместе входы IN1 и IN2, а также IN3 и IN4, получим стереоусилитель, каждый выход которого работает на две колонки.

Datasheet на TDA7388

Среди производителей назовём следующие зарубежные компании: Unisonic Technologies, Shenzhenshi YONGFUKANG Technology. В отечественных магазинах можно встретить продукцию следующей фирмы: STMicroelectronics. Скачать Datasheet на TDA7388 можно в таблице ниже.

ЛоготипПроизводительDatasheet
Shenzhenshi YONGFUKANG Technology
STMicroelectronics
Unisonic Technologies

Микросхема TDA7388 – 488

195 грн

Микросхема TDA7388, ИС для аудио/видео техники

 Доставка

  • Новая Почта
  • САТ
  • Ночной Экспресс
  • Курьером по Харькову
  • Самовывоз из офиса

 Оплата

  • Наложенный платеж
  • Через Приват 24
  • Через терминал на карту
  • Наличными курьеру
  • WebMoney

Видеообзор

Микросхема TDA7388

Технические данные: ZIP25B2(8-18V; 4x45W/4 Ohm УНЧ)
Функциональное назначение: ИС для аудио/видео техники

 Фотография дает общее представление о товаре и не гарантирует технические характеристики

Техническая документация

TDA7388 datasheet

Характеристики

Описание

Фото

Похожие товары

  • Микросхема BD9897FS

    163 грн

    Микросхема BD9897FS, драйвер CCFL

    Микросхема BD9897FS, драйвер CCFL

  • Микросхема MB39A 126

    230 грн

    Микросхема MB39A126

    Микросхема MB39A126

  • Микросхема TDA7294

    180 грн

    Микросхема TDA7294, ИС для аудио/видео техники

    Микросхема TDA7294, ИС для аудио/видео техники

  • Микросхема TDA8170

    165 грн

    Микросхема TDA8170, ИС для аудио/видео техники

    Микросхема TDA8170, ИС для аудио/видео техники

  • Микросхема STRG5653

    160 грн

    Микросхема STRG5653, ШИМ контроллер

    Микросхема STRG5653, ШИМ контроллер

TDA7388 Спецификация — Мостовой автомобильный радиоусилитель 4 x 45 Вт

Posted on by Pinout

Это один из типов радиоусилителей.

Номер по каталогу: TDA7388

Функция: Четырехъядерный мостовой автомобильный радиоусилитель мощностью 45 Вт

Упаковка: Flexiwatt 25 Type

Производитель: STMicroelectronics

Дополнительную информацию см. на предварительном изображении и в файле PDF.




Описание

TDA7388 — интегральная микросхема аудиоусилителя производства STMicroelectronics. Это четырехканальный аудиоусилитель, предназначенный для использования в автомобильных аудиосистемах и способный обеспечивать выходную мощность до 45 Вт на канал. Эта ИС имеет низкий уровень шума, высокий КПД и способна управлять нагрузками с высоким импедансом. Он также имеет функцию отключения звука, тепловую защиту и режим ожидания с низким энергопотреблением.

TDA7388 — это усилитель мощности звука класса AB, упакованный во Flexiwatt 25 и спроектированный
для высококачественных автомобильных радиоприемников.

Основанный на полностью комплементарной конфигурации PNP/NPN, TDA7388 обеспечивает размах выходного напряжения от шины к шине
без необходимости использования бутстрепных конденсаторов. Чрезвычайно уменьшенное количество граничных
компонентов позволяет создавать очень компактные наборы.

TDA7388 Распиновка



Особенности

1. Высокая выходная мощность:
(1) 4 x 45 Вт / 4 Ом макс.
(2) 4 x 26 Вт / 4 Ом при 14,4 В, 1 кГц, 10 %

2. Низкий уровень искажений

3. Низкий выходной шум

4. Функция ожидания

5. Функция отключения звука

6. Автоматическое отключение при мин. обнаружение напряжения питания

7. Малое количество внешних компонентов:
(1) Внутреннее фиксированное усиление (26 дБ)
(2) Без внешней компенсации
(3) Без бутстрепных конденсаторов



Прикладная схема TDA7388 900 07

TDA7388 Лист данных PDF

Другие спецификации доступны в файле: TDA-7388
