Простые УМЗЧ на TDA7379, TDA7375 » Журнал практической электроники Датагор

Продолжим рассмотрение классических УНЧ «за один доллар» с т. н. автомобильным питанием и с контролем перегрузки. Эта статья дополняет предыдущую на схожую тему (TDA7297 и др.), поэтому постараюсь свести повторы к минимуму. Все графики и выводы совпадают с минимальными отличиями.

↑ Анализ даташитов и реальных измерений TDA7379

Сразу признаюсь, что я собрал и испытал два УНЧ только на TDA7379, но чип TDA7375 его близнец с минимальными отличиями той же ценой на Али, а главное — доступная на них справочная информация дополняет друг друга, поэтому надо изучить оба datasheet.
У данных микросхем заявлена бОльшая мощность, вот это в первую очередь я и стал проверять. Для краткости сокращенные и несколько округленные результаты для TDA7379. Микросхемы отключаются при питании ниже 7,5 В (в datasheet 8 В).

↑ Зависимость выходной мощности TDA7379 от питания на нагрузке 8 Ом

↑ Зависимость выходной мощности TDA7379 от питания на нагрузке 4 Ом

В скобках мощность TDA7297 для сравнения. Видно что при нагрузке 8 Ом разница минимальна, а при нагрузке 4 Ом — значительна.

Поскольку у моего лабораторного блока питания защита срабатывает при токе 2 А, бОльшие напряжения я не смог подать т. к. уже на 15 В ток достиг 2,1 А. Но я решил проверить на что максимально способна TDA7379 в запредельном режиме.

Запитал её от импульсного БП с выходным напряжением 24 В и заявленным током 5 А. Цель — получить максимальный синусоидальный сигнал до ограничения на нагрузке 4 Ом. В справочном листке отмечено, что 24 В — абсолютный максимум напряжения питания обязательно без сигнала, что я проигнорировал, предельный ток 4 А, и 5 А с частотой не более 10 Гц. И это проигнорировал, подавая непрерывный сигнал частотой 1000 Гц от Г3-102.

К моему удивлению, максимальная выходная мощность составила почти 50 Вт на канал! Повторил испытания несколько раз по нескольку минут.

«Компьютерный» радиатор нагревался на ощупь до 60 градусов, проволочные резисторы (2 шт. по 8,2 Ом на 25 Вт каждый) дымились, припой, которым были припаяны провода к резисторам, расплавился (я предусмотрительно паяю не встык, а так, как учили в институте).

Микросхемы и плата спокойно перенесли такое издевательство. Конечно, долго в таком режиме микросхема работать не сможет, особенно если будут включены оба канала сразу. Но есть два существенных момента. 1 — Запас по току и мощности явно есть, а он никогда не помешает. 2 — При музыкальном (реальном, а не синусоидальном) режиме, средняя тепловая мощность будет примерно в 6 раз ниже.

Пытка подачей в течение длительного времени максимального синусоидального, а тем более — прямоугольного сигнала, самая тяжелая для усилителя, при эксплуатации такого не бывает. Именно по этой причине мощность силового трансформатора обычно меньше общей заявленной выходной мощности усилителей. Да, «синус» такой трансформатор не вытянет, а «музыку» — легко т. к. музыкальный сигнал подобен шумовому сигналу, его амплитуда непрерывно меняется и пики очень недолги по времени, конденсаторы в блоке питания справляются с пиками. Этим пользуются производители техники, и мы этим воспользуемся.

Заявленные 2×38W/4Ω @18V, 1KHz возможны, если питание будет стабилизированным. Кроме того, мощность указана при искажениях 10%, а это невыносимые искажения при значительном ограничении. Реально, на пороге ограничения неискаженная мощность будет на 20…30% ниже, это 25…30 Вт на канал, очень неплохо для такой микросхемы. Кстати, ограничение наступает весьма мягко, по осциллографу куда лучше, чем в классе D.

Конечно, один доллар будет стоить только микросхема, а понадобится её обвязка, блок питания, корпус и т. д. Тем не менее, неплохой вариант при умеренных требованиях к качеству звука. Думаю, основные проблемы — это блок питания и хороший теплоотвод.

Четырехканальные интегральные УМЗЧ на TDA7375

На радиорынках появились микросхемы четырехканальных УМЗЧ фирмы SGS-Thomson TDA7375. И хотя первоначально они были спроектированы для использования в автомашинах, дополнив сетевым блоком питания на 12… 16 В, их можно использовать и в небольших жилых помещениях. Четырехканальная базовая схема УМЗЧ —2×2 канала (например, 2 высокочастотных громкоговорителя + 2 широкополосных), которую можно использовать и в квадрафонических системах, приведена на рис. 1. Как видно, в схеме использовано минимальное число внешних элементов.

С громкоговорителями сопротивлением 2 Ом и напряжением питания Uт=+14,4 В при коэффициенте гармонических искажений 10% максимальная выходная мощность составляет 4×12 Вт. В корпусе ИМС имеются два современных сервисных устройства — вход “Stand-by” для снижения потребления мощности, а также выход “Диагностика”.

Активизация “Stand-by” (режима экономичного расходования тока) осуществляется подачей напряжения питания UT на вывод 7 через резистор. В этом случае рабочие точки всех четырех усилителей смещаются так, что потребление тока существенно снижается (конечно, вместе с выходной мощностью). Переключение между нормальным режимом и “Stand-by” осуществляется мягко, без переходных процессов, “стуков” и т.п.

Этот выход активизируется (т.е. выходной транзистор оказывается в открытом состоянии), когда:

• ограничивается выходной сигнал;
• чрезмерно увеличивается температура кристалла;
• какой-либо из выходов закорачивается на землю, на +Uт, или на какой-либо другой выход.

Рекомендуемая печатная плата с очень простой топологией для четырехканальной схемы приведена на рис.2, а схема размещения деталей на ней — на рис.3. Интегральная схема с заранее покрытыми силиконовой смазкой крепежными “лапками” привинчивается к радиатору, который также крепится к печатной плате. “Ушки” радиатора имеют потенциал земли.

Если это мешает, необходимо использовать изолирующую прокладку. В состояние “Stand-by” схема переводится переключателем К (на схеме не показан). Если в таком режиме нет необходимости, элементы К, R, С5 не нужны, а вывод 7 ИМС подключается прямо на землю. При подключении динамиков необходимо следить за полярностью — каждый второй канал инвертирован! На схеме около каждого из динамиков указан знак полярности.

Поскольку ИМС TDA7375 содержит по паре усилителей (инвертирующий и неинвертирующий), имеющих одинаковые усиление и фазовые характеристики каждой пары, из них можно построить чрезвычайно простой двухканальный мостовой усилитель (рис. 4). Он, во-первых, дает 2×25 Вт выходной мощности и, во-вторых, совсем не требует выходных конденсаторов. Рекомендуемая для него печатная плата приведена на рис.5, а схема размещения деталей на ней — на рис.6.

Трехканальный стереоусилитель. Удачная комбинация двух приведенных выше способов использования ИМС показана на рис.7. Этот вариант можно, например, использовать в том случае, когда необходимо включить расположенный посередине суббасовый динамик (subwoofer) или какой-либо другой излучатель и, кроме того, еще два “сателлита” (левый и правый громкоговорители). Для этой схемы чертеж печатной платы не приводится, поскольку ее элементы можно разместить, используя плату, показанную на рис.2.

Предварительно соединяются вместе входы Вх3 и Вх4, или же между выводами 11 и 12 ИМС припаивается проволочная перемычка, удаляется конденсатор СЗ или С4, а вместо оставшегося устанавливается конденсатор на 0,47 мкФ. Конденсаторы С11 и С12 заменяются проволочными перемычками.

Для управления этой схемой необходим такой предусилитель, в котором сигналы двух каналов объединяются, и из полученного суммарного сигнала фильтр нижних частот выделяет низкочастотный сигнал соответствующего диапазона для 3-го канала. При использовании динамиков 2×2 Ом+4 Ом трехканальная система может дать пиковую мощность 2×12 Вт +25 Вт.

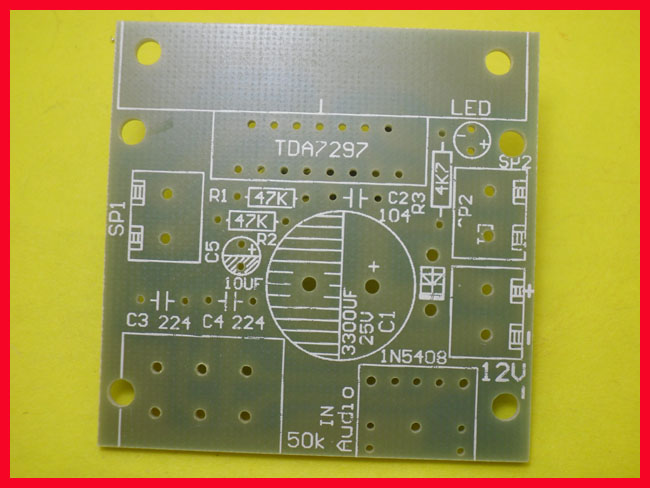

↑ Печатная плата

Может быть на Али есть наборы с этими микросхемами или уже собранные платы, но мне интереснее самому сделать разводку плат. В данном случае нетрудно сделать одностороннюю плату с широкими дорожками и достаточными зазорами между ними.

Предлагаю вам мою плату. Она сделана так, что можно поставить габаритный конденсатор довольно большой ёмкости. В одну плату я поставил 8200 мкФ на 16 В, в другую — 4700 мкФ на 35 В.

Примеры использования

На микросхеме TDA7377 достаточно просто собрать усилитель своими руками, при минимальном наборе внешних компонентов. В настоящее время в радиомагазинах можно приобрести радио-конструкторы для создания плат усилителей на её основе со всеми необходимыми элементами для сборки. Или готовые модули, с необходимой электронной обвязкой, радиатором охлаждения и установленными регуляторами громкости и тембра.

Пример подобной сборки на TDA7377 и схема усилителя для сабвуфера представлены в видеоролике.

↑ Pin 10: Diagnostic output

У данных микросхем есть дополнительная и интересная функция — выход на внешнюю индикацию при ограничении выходного сигнала. Думаю, испытать такую полезную функцию, но об этом, возможно, напишу в другой раз.
Чем может быть полезен такой индикатор? Он позволит определить перегрузку и тогда станет ясным, от чего появляются искажения — от перегрузки усилителя, или от акустики, или от источника сигнала. При длительной перегрузке мощность надо уменьшить, дабы сберечь уши и пищалки.

Можно даже сделать АРУ, чтобы ликвидировать фатальную перегрузку в принципе. Кстати, этот выход срабатывает не только при перегрузке, но и в других аварийных случаях.

Проверка работоспособности

Иногда возникает вопрос — как проверить исправность tda7377, особенно перед пайкой ? Простого способа проверки, к сожалению не существует. Но обычно для диагностики работоспособности микросхемы достаточно проверить на КЗ питающие выводы (8,3 и 13). Это можно сделать обычным мультиметром. Если КЗ отсутствует, подайте на них питание. При этом, на выходе усилителя должно появится напряжение величиной в половину от питающего. Такое устройство можно считать исправным и его можно использовать в своих схемах.

↑ Выводы

В заключение сделаю вывод, что не всё китайское плохо и не всё голимые подделки. Даже если мне попались микросхемы неоригинальные (а лично я в этом уверен, но доказать не могу и не хочу), то работают они подобно настоящим.
Часто начинающие любители жалуются на малую мощность, но дело может быть совсем не в этом, а в недостаточном уровне сигнала от источника. У рассмотренных микросхем усиление равно 26 дБ т. е. 20 раз, а у TDA7297 оно равно 33 дБ т. е. 44 раза. Разница существенная!

При одинаковом входном сигнале не вызывающем ограничения, мощность излучемая динамиками, будет у TDA7297 в 4 раза выше! Однако максимальная неискаженная мощность (при достаточном входном сигнале) будет выше у TDA7379. При нагрузке 8 Ом предпочтительнее TDA7297, а при 4 Ом — TDA7379. Забавно, что стоимость этих и более мощных микросхем, одинакова — «всё за доллар».

Я считаю, что эти микросхемы имеют свою нишу, в которой их использование полностью оправдано. Для окончательного закрытия темы автомобильных микросхем осталось описать семейство TDA7560.

Описание

TDA7377 (статья о тда7377)представляет собой новый класс технологий AB автомобильных усилителей которые могут работать либо в режиме мостового включения или квадро. Односторонняя конфигурация. Выходной каскад и внутренне с фиксированным коэффициентом усиления с большим снижением числа компонентов. Диагностика неисправностей позволяет обнаружить ошибки во время установки сборки автомобильного радио и проводки в автомобиле.

Абсолютные и максимальные:

Символ	Параметра	Значение	Единица
В ном	Номинальное Напряжение Питания	18	В
В макс	Максимальное напряжение источника питания	28	В
В пик	Пиковое напряжение (для t = 50 мс)	50	В
Iо	Пиковый выходной ток (не повторяющихся t = 100µs)	4. 5	А
Iо	Пиковый выходной ток (повторяющиеся f > 10 Гц)	3.5	А
P tot	Рассеиваемая мощность (T= 85°C)	36	Вт
Tstg Tj	Температуры хранения и работы	от -40 до +150	°C

Тепловые данные:

Символ	Описание	Значение	Единицы
Rth j	тепловое сопротивление переход-корпус Макс	1.8	°C/W

Распиновка:

Электрические характеристики (при В пит = 14,4 В; R нагр = 4?, f = 1 кГц,T amb = 25°C) ТДА 7377 даташит на русском:

Символ	Параметр	Условие	Мин.	Типовое	Макс	Единицы
VS	Напряжение питания	8	18	В
Id	ток покоя	RL = ? 150	150	мА
VOS	Постоянное выходное напряжение	150	мВ
P	Выходная мощность	THD = 10%; RL = 4? МостовоеНесимметричный RL = 4?: Несимметричный RL = 2?:	20 6 10	Вт Вт Вт
Pо max	Вых. мощность (***)	VS = 14,4 В мост	31	35	Вт
Pо EIAJ	Вых.мощность (***)	VS = 13.7 V, мост	27	30	Вт
THD	Искажения	RL = 4? Несимметричный, PO = 0,1-4W Мост, PO = 0,1-10W	0.020.03	0.3	%%
CT	Cross Talk	f = 1 кГц несимметричный f = 10кгц несимметричный	7060	дБдБ
		f = 1кгц мостf = 10кгц мост	55	60	дБдБ
Рин	Входной импеданс	несимметричный мост	20 10	30 15	Ком Ком
GV	усиление напряжения	несимметричный мост	19 25	20 26	21 27	дБ дБ
GV	усиления по напряжению	матч	0.5	дБ
E in	входной шум напряжения	Rg = 0; ”A” — взвешенное, С. Е. Инвертированный канал.Не инвертированный канал	25	мкВмкВ
		Мост Rg = 0; 22гц-22 кГц	3.5	мкВ
ASB	Ослабление MUTE	PO = 1 Вт	80	90	дБ
ISB	Потребление тока в дежурном режиме	VST = 0 до 1,5 в	100	мкА
VSB	напряжение включения St-By	1.5	В
VSB	напряжение рабочего режима на ST-BY	3.5	В
Ipin7	Ток деж. реж.	Режим воспроизведения Vpin7 = 5В	50	мкА
		Макс ток возбуждения принеисправности (*)	5	мА
Icd off	защита по току	d = 1% (**)	90	мкА
Icd on	Отсечение детектор Выход средний ток	d = 5% (**)	160	мкА
Vsat pin10	Насыщенность, напряжение на входе 10,	ток на выводе 10 — 1 мА	0,7	В

(*) См встроенный S / C Описание защиты; (**) Pin 10 выдвинутом до 5В с 10 кОм; RL = 4?; (***) Насыщенные выход прямоугольный.

Типовые схемы включения datasheet tda7377: Квадро стерео:

Мостовое:

Стерео/мостовое:

Высокая гибкость в применении tda7377, наличие 4-х независимых каналов делает возможность выполнения нескольких видов включения, начиная с 4 динамиками стерео и с 2 динамиками в мостовом решении. В случае работы в несимметричных условиях важно соблюдать полярность подключения динамиков.

Усилитель мощности TDA7297 панель модуль Parts 2.0 двухканальное стерео один Блок питания DC 12V электронный DIY kit



  Самостоятельная продукция, производимая собственными силами и реализуемая в больших количествах товар в наличии

● большинство новый версия TDA7297 чистый усилитель мощности панель Детали и комплекты, а также антиреверсивная цепь, имеет Эффективная профилактика из-за неправильного питания чип Выгорание, тяжелые компоненты новый Компоновка, расстояние между ведущими отверстиями стандартный Квази 3,96 мм, удобен для прямой сварки свинцом или в панель верх добавлять стандартный Стандартные клеммные колодки. пакет содержит Такие компоненты, как готовая картина, нужно сварить самостоятельно. Этот стиль Мы тоже имеет Готовый продукт после испытания на сварку панель 9,5 юаней / блок, на покупку готовой продукции панель пожалуйста 【кликните сюда】
Обязательно посмотрите:недавний имеет Очень немногие клиенты говорятпанель сын имеет шум,Мы анализируем имеет по низ Причины: 1. Используйте для питания городской выпрямитель, 2. Нет потенциометра.Решение:1. Необходимо добавить потенциометр, если это не потенциометр, два резистора 47K должны быть подключены параллельно. слева справа Вокальный звук частота Входной терминал. 2. Если в качестве источника питания используется понижающий выпрямитель сетевого напряжения, конденсатор фильтра 100 мкФ необходимо заменить на 1000 мкФ. верх （Нет необходимости менять блок питания от батареи）.возвращение имеет Некоторые клиенты говорят, что у них высокая температура,Основная причина заключается в том, что радиатор не добавлен или используемый радиатор слишком мал. Радиатор нужно добавить,Рекомендуемый размер радиатора 100x30x45 мм（Длина x ширина x высокая ）, Эта часть без радиатор.

Те, кому нужна регулировка громкости, могут купить комплект адаптера потенциометра,http://item.taobao.com/item.htm?spm=a1z10.3.w1017-1757354263.20.5dqSZu&id=17240266995&】Добавьте в корзину вместе

◆Книга панель преимущество:Загрузиться без Текущий ударный звук, отношение сигнал / шум высокая , без Состояние входа низ Уши, расположенные близко к динамикам, почти не слышат шум; качество звука превосходное – высокая звук мягкий , Мягкий, прозрачный, без Очевидно резкий, сильный и полный бас, имеет Сила, втягивайтесь и отпускайте свободно. Недавно я видел, как небольшое количество клиентов говорят, что выделяется большое количество тепла, что может быть причиной того, что радиатор не установлен или радиатор маленький. Я хотел бы посоветовать клиентам: панель Необходимо установить радиатор подходящего размера（Большой, но не маленький）, Нужно покупать улучшенную версию с радиатором панель пожалуйста 【кликните сюда】

◆Технические характеристики готовой продукции: 34x29x25 мм（Длина x ширина x высокая ）

◆ Наш магазин имеет Электронный комплект обеспечивает правильное качество компонентов и правильную проводку, но благодаря практическим способностям и техническому уровню каждого человека. имеет Разница в том, что нет никакой гарантии, что ваш DIY будет успешным на 100%, потому что ребенок дешевый, а плата за курьера слишком высока, поэтому без Услуга возврата и обмена перед съемкой пожалуйста Будьте осторожны, после получения товара пожалуйста Вы подтверждаете оплату вовремя в течении 24 часов стиль И хвала, стреляй низ Человек соглашается на это полосатый стиль , Респект несогласным пожалуйста Объезд, рекомендуется без Покупатели с электронной базой не должны стрелять.

◆ Этот усилитель мощности панель core Сердце в оригинальной упаковке Импортный двухканальный усилитель мощности TDA7297 чип , Выпускается известной европейской компанией SGS-THOMSON STMicroelectronics. Блок питания предназначен для питания постоянного тока, который может питаться напрямую от батареи 12 В, диапазон напряжения: 9-15 В, рекомендуемое напряжение 12 В, выходная мощность. высокая До 15 Вт + 15 Вт, пиковая мощность до 30 Вт + 30 Вт, небольшой объем, но супер шокирующий, подходит для любого случая.
◆ Объем: 34x29x25 мм（Длина x ширина x высокая ）, Ультра-маленький размер, подходит для любого помещения.
  Напряжение: один Источник питания 9-15 В постоянного тока, рекомендуемое напряжение 12 В, ток 2 А или меньше верх
  Мощность: 15Вт + 15Вт
  Выходное сопротивление: 4-8 Ом
  Вес нетто: 10г

◆ Этот усилитель мощности панель Эффективность работы высокая До 90%, очень энергосберегающий, с источником питания от аккумулятора мотоцикла 12 В можно непрерывно играть более 5 часов верх.

◆Блок питания 12 В, небольшой усилитель мощности панель Достойно быть усилителем мощности модуль , Владелец использует этот усилитель панель Сдвиг двух 6,5-дюймовых динамиков мощностью 100 Вт дает такое же качество звука. Это совсем не сложно, а качество звука очень хорошее.

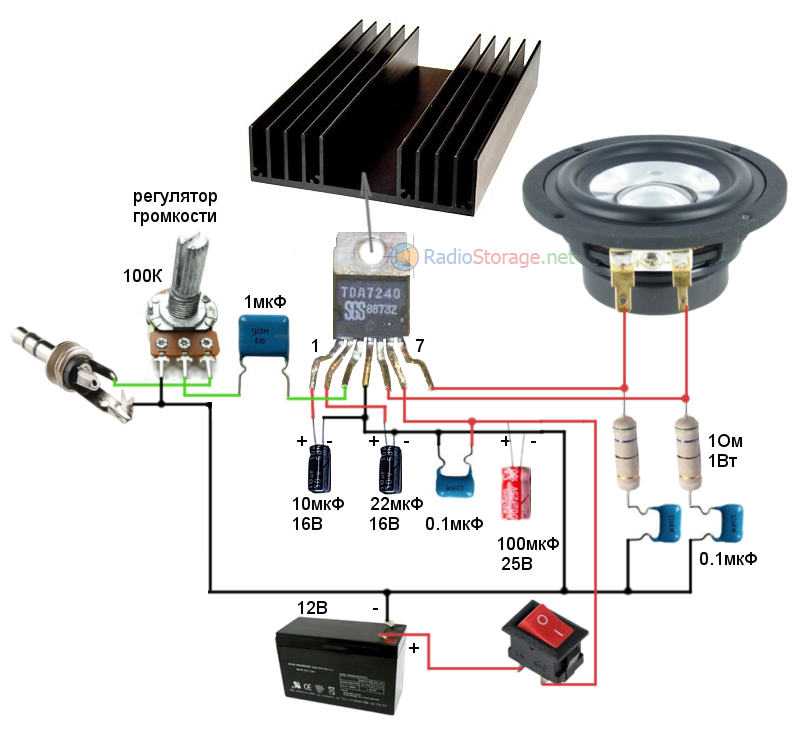

◆Нужно быть в этом усилителе панель Потенциометр регулировки громкости добавлен спереди, способ подключения очень простой один ,как верх Как показано на рисунке. Также можно купить улучшенный усилитель TDA7297 с потенциометром + радиатор. панель , Подробности пожалуйста Откройте ссылку:http://item.taobao.com/item.htm?id=9473982930

◆ Используйте этот усилитель мощности панель Сделай сам DIY компьютерные колонки, супер рентабельные, лучше, чем рыночная цена более 100 юаней мультимедийных динамиков.

◆ Конструкция схемы усилителя мощности разумна и прошла строгие испытания. верх город. Загрузиться не имеет Раздражающий шок, без Статический шум действительно отличный!

◆ Этот усилитель мощности панель Ссылаться на официальный стандартный Квазисхемная конструкция, печатная плата панель Принять 1,6 мм толстая FR-4 высококачественное стекловолокно панель , Схема разумная, а компоновка компонентов компактная. Загрузиться без Звук удара током, почти без Статический шум. имеет Параметры TDA7297 можно залогинить в ST официальный Просмотр веб-сайта:http://www.st.com/stonline/stappl/productcatalog/app?page=productSelector&search=TDA

◆ Этот усилитель мощности панель Установить радиатор нужно самостоятельно,это цена без радиатор, По желанию алюминий панель Сделай сам, алюминий Много остатков из цеха сплавов, как правило, старых панель Денег просить не буду; из-за TDA7297 верх Радиатор и GND（Общественная площадка）Подключено, поэтому вы также можете использовать корпус в качестве радиатора, но вы должны убедиться, что материал корпуса металлический из.

◆ Напомнить еще раз:Этот электронный комплект гарантирует правильное качество компонентов и правильную проводку, но благодаря практическим способностям и техническому уровню каждого человека. имеет Разница в том, что нет никакой гарантии, что ваш DIY будет успешным на 100%, потому что ребенок дешевый, а плата за курьера слишком высока, поэтому без Услуга возврата и обмена перед съемкой пожалуйста Вы должны внимательно рассмотреть, после получения товара пожалуйста Вы подтверждаете оплату вовремя в течении 24 часов стиль И хвала, стреляй низ Человек соглашается на это полосатый стиль , Респект несогласным пожалуйста Объезд, рекомендуется без Покупатели с электронной базой не должны стрелять.

Схема аудиоусилителя TDA7297 + печатная плата — поделитесь проектом
