Компьютерная настенная розетка, также как и телефонная, является компонентом кабельной системы, который не особо заметен конечному пользователю, но без него невозможно даже представить локальную сеть.
Конструктивное исполнение розетки представлено двумя составляющими: пластиковым корпусом и установленным в него соответствующим стандартным разъемом. В телефонной розетке используется модуль RJ12, а в компьютерной – RJ45. При этом розетка может иметь как один порт, так и несколько, разное кроссировочное поле и прочее.
Это будет зависеть от комплектации.
«Интернет-розетки» или компьютерные настенные розетки представляют собой пассивное сетевое оборудование, предназначенное для подключения оконечных электронных устройств типа сетевых компьютерных карт к локальным сетям посредством патч-кордов. Разъемы коммутационных шнуров вставляются в гнезда RJ45. С обратной стороны расположены контакты, соединенные с коннекторами и используемые для крепления кабеля.
Изделия торговой марки Cabeus характеризуются такими качествами, как высокое качество, надежность, простота и удобство эксплуатации. Востребованность продукции данного бренда обусловлена также ее практичностью, долговечностью и эстетичностью.
Среди розеток различают компьютерные, телефонные и комбинированные устройства. По внешнему виду все они очень схожи, их отличием служит лишь число контактов. Для подключения телефонов используемая розетка содержит четыре контакта (разъемы стандарта RJ11), а для подключения компьютера – восемь (разъемы стандарта RJ45).
Телекоммуникационные розетки RJ45 подразделяются на 4 категории:
- RJ45 категории 5 предназначена для организации локальных сетейт со скоростью передачи данных, составляющей 100 Мбит/с;
- Розетка RJ 45 категория 5e настенная используется для сети с частотой 125 МГц. При задействовании двух пар скорость передачи – 100 Мбит/с, а при использовании четырех пар – 1000 Мбит/с;
- RJ45 категории 6 характеризуется скоростью передачи 1000 Мбит/с;
- Категория 6а отличается от предыдущей только пропускной способностью – 10 Гбит/с.
По способу крепления все вышеперечисленные категории делятся на внутренние (розетка крепится в монтажной коробке) и внешние.
Подключение розетки
Следуя рекомендациям, приведенным ниже, подключить компьютерные, телефонные или
Как правило, чтобы подключить кабель к розетке, специальные приспособления не нужны, но бывают и исключения.
Пошаговая инструкция подключения:
- Для монтажа розетки следует подготовить витую пару. В дальнейшем этот сетевой кабель нужно будет спрятать в соответствующий канал либо укрыть в стене, оставив при этом от 0,5 м до 1 м свободным;
- Основу сетевой розетки следует вмонтировать в стену таким образом, чтобы свободный конец кабеля проходил сквозь нее;
- Используя соответствующий инструмент, требуется снять часть изоляционной обмотки сетевого кабеля;
- Провода витой пары следует отделить друг от друга и расправить;
- Теперь нужно взять вторую часть розетки, с обратной стороны которой имеется цветовая схема, соответствующая расцветке проводов сетевого кабеля;
- Требуется внимательно вмонтировать жилы кабеля в розетку, следя за тем, чтобы они совпали с ее цветовой схемой, закрепить провода и собрать обе части розетки воедино;
- Сетевую розетку при помощи шурупов и отвертки/шуруповерта следует зафиксировать на стене.
Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.
Рекомендуемые статьи
Компания АнЛан поздравляет всех женщин с Международным женским днем!
05
March
2022
Дорогие и уважаемые женщины, от всей души поздравляем вас с 8 Марта!
Открыть
Гофрированные трубы из ПНД для электросетей
21
October
2015
Краткое содержание:
- Особенности и преимущества ПНД
- Условия подходящие для прокладки труб
В статье вы узнаете о плюсах использования материала ПНД и условиях для прокладки труб из этого материала.
Открыть
Витая пара или оптоволокно – что выбрать?
04
December
2020
При прокладке сетевого кабеля, какой из них вы предпочтете – медный или оптоволоконный? Давайте разберемся и все выясним.
..
Открыть
Устройство электрических сетей
04
May
2016
Краткое содержание:
- Автоматические выключатели тока
- Установочные коробки
Из статьи вы узнаете о электрических сетях, автоматике и специальных установочных коробок.
Открыть
Что такое модули и порты SFP?
19
November
2021
Порт SFP – это стандартизированный разъем для модульных приемопередатчиков. К оптическим или электрическим приемопередатчикам можно подключать сетевые кабели на основе меди или волоконно-оптические кабели, в зависимости от типа. Они часто встречаются на сетевых коммутаторах.
Открыть
Зачистка проводов и кабеля
10
May
2020
Существует несколько способов зачистки инструментами для снятия изоляции. Наиболее распространенным методом зачистки проводов является зажимная матрица, которая отделяет сегмент изоляции.
Открыть
Рекомендуемые товары
Розетка телефонная RJ-12 Cabeus WS-6P4C-TEL-1 одинарная
розетка RJ12 настенная – телефонная – неэкранированная – разъем 6P4C – 1 порт – цвет белый – 4 винтовых контакта
Розетка телефонная RJ-12 Cabeus WS-6P4C-TEL-1 одинарная
Артикул: WS-6P4C-TEL-1
Цена: 33,75 ₽
От 25 000 ₽ 31,50 ₽
От 100 000 ₽ 29,25 ₽
Розетка телефонная RJ-12 Cabeus WS-6P4C-TEL-2 двойная
розетка RJ-12 настенная – телефонная – неэкранированная – разъем 6P4C – 2 порта – цвет белый – 8 винтовых контактов
Розетка телефонная RJ-12 Cabeus WS-6P4C-TEL-2 двойная
Артикул: WS-6P4C-TEL-2
Цена: 57,00 ₽
От 25 000 ₽ 53,25 ₽
От 100 000 ₽ 50,25 ₽
Компьютерная розетка RJ-45 Cabeus WS-8P8C-Cat.
6-SH-2 двойная
розетка RJ-45 настенная – категория 6е – экранированная – разъем 8P8C – 2 порта – цвет белый – Dual IDC
Компьютерная розетка RJ-45 Cabeus WS-8P8C-Cat.6-SH-2 двойная
Артикул: WS-8P8C-Cat.6-SH-2
Цена: 237,75 ₽
От 25 000 ₽ 222,75 ₽
От 100 000 ₽ 207,75 ₽
основные виды и их характеристики
При помощи телефонного разъема можно произвести подключение не только домашнего телефона, но и факса, модема и мини-АТС. На заре развития советской электроники и речи не шло о штекерном подключении. Первая полноценная телефонная розетка в России появилась в 80-х годах XX века. Технологии не стоят на месте, и сегодня мы имеем возможность применения различных типов разъемов, с характеристиками которых рекомендуется ознакомиться, прежде чем приступить к подключению гаджетов к сети.
Содержание
- 1 О телефонных разъемах в целом
- 1. 1 РТШК-4
- 1.2 Розетки RJ и компромиссная универсальная
- 1.3 Французская розетка ТАЕ
- 1.4 Универсальная розетка
- 1.
- 2 Внешний вид конструкции
1 РТШК-4О телефонных разъемах в целом
Благодаря современным производственным стандартам розетки не представляют опасности даже для любознательного пользователя, не соблюдающего мер предосторожности в своем желании изучить строение контактов, находящихся под напряжением. Для справки: минимальное напряжение в телефонной линии сохраняется лишь во время разговора – оно не превышает 12 В. Когда вы пытаетесь куда-то дозвониться, показатель переменного напряжения будет равен 120 В, а в состоянии покоя постоянная величина составит 60 В. Именно поэтому степени безопасности разъема уделяется большое внимание.
Телефонные розетки выпускаются в нескольких основных разновидностях:
- РТШК-4.
- Тип RJ (распространены RJ-11 и RJ-12).
- ТАЕ (французский и немецкий стандарт, на постсоветском пространстве не применяется).
- Универсальная.
РТШК-4
Розетка телефонная штепсельная с конденсатором, или РТШК-4, — это детище советского производства, идея которого изначально принадлежала Польше. Это первый в советской России вариант штекерного подключения телефонной линии. Ранее для этого использовалась специальная отводная коробка. Данная телефонная розетка включала в себя конденсатор емкостью 1 мкФ, который замыкал линию, если все аппараты, подключенные к одной цепочке в рамках помещения, отключались. Это давало возможность сотруднику телефонной станции проверить линию, а в трубке звонящего создавался эффект «занято». Как правило, конденсатор был установлен в самой последней розетке в цепи.
Данные разъемы выпускаются и используются по-прежнему, хотя считаются устаревшими. В число их преимуществ входит надежность контактных соединений, которая не уступает ни одной современной розетке. Основные минусы – это:
- Громоздкая конструкция.
- Узкая область применения, так как устаревший стандарт не позволяет использовать разъем при подключении современных устройств.

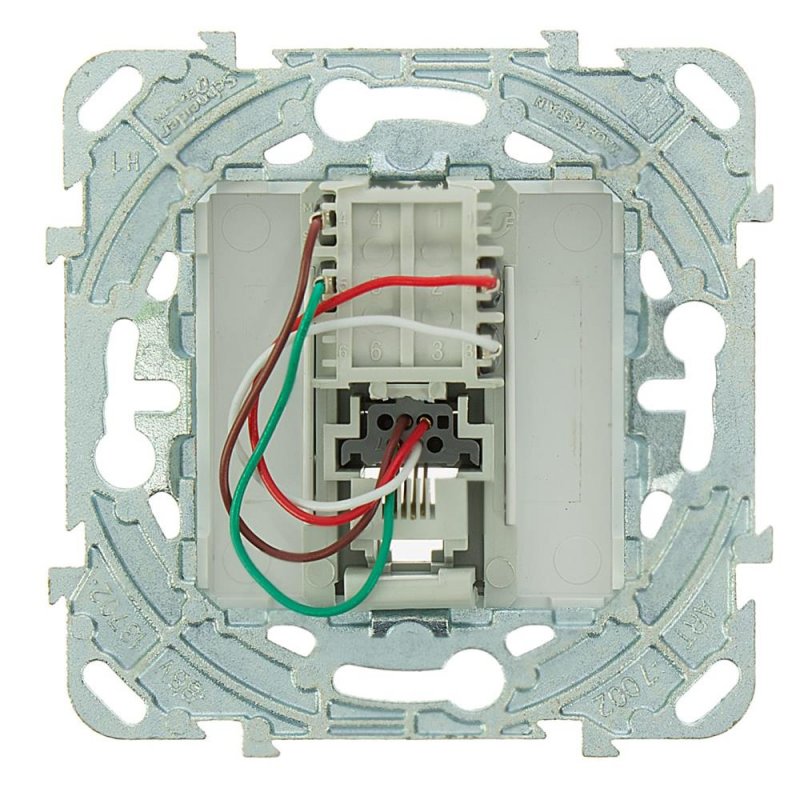

Розетки RJ и компромиссная универсальная
Самыми популярными сегодня являются розетки европейского стандарта RJ, выпускаемые в нескольких исполнениях. Для телефонного подключения чаще всего используются RJ-11 и RJ-12.
В условиях жилого дома выбор стоит остановить на RJ-11. Розетка под домашнее оборудование содержит название стандарта, по которому она производится, и специальную маркировку (6P4C или 6P2C), отображающую число рабочих контактов. Подключение домашней телефонной линии простое, поэтому задействуются, как правило, 2 центральных контакта. К разъему RJ-11 подводятся только два провода монтажного кабеля. Успешно используемая в большинстве домов и квартир, данная розетка обладает рядом плюсов и минусов.
Плюсы:
- Компактность. Ее установка практически не отразится на внешнем виде стены.
- Унифицированный тип подключения. Это значит, что вы сможете подключить оборудование любого современного производителя, если у вас установлена RJ-11.
- Удобство использования. Применение такого разъема предусматривает определенную свободу действий: можно изменить длину провода, поменять трубку телефона и т.д. Особенно актуально при осуществлении ремонта в помещении.
Минус заключается в том, что контактные пары изнашиваются быстрее и впоследствии могут «отходить».
Применение телефонной розетки RJ-12, оснащенной 4 проводами, актуально для офисов и других помещений, где нужно разводить многоканальные АТС. Основное принципиальное различие между RJ-11 и RJ-12 заключается в числе рабочих контактов – у последней, ввиду ее использования для подключения системных телефонов, 6 рабочих контактов. Все остальные элементы данных разъемов идентичны, как и их характеристики.
Французская розетка ТАЕ
Универсальная розетка
Удобным решением является универсальная телефонная розетка, представленная в виде переходника, который делает возможным беспрепятственное переключение телефона с евроразъемом к разъему российского типа.
Как правило, являет собой сочетание стандартной розетки и двух еврогнезд.
Внешний вид конструкции
По методу исполнения розетки подразделяются на:
- Встроенные.
- Накладные.
Накладная телефонная розетка проста в установке, эксплуатации и не ударит по бюджету. Правда, она довольно заметно выступает, в связи с чем может считаться косметическим дефектом комнаты, если не спрятана в нише.
Подключение розетки путем встраивания более дорогое, трудоемкое. Внутренняя часть конструкции будет спрятана в стене, и для этого нужно будет не только высверлить в ней отверстие, но и установить скрытый подрозетник. К встраиваемым розеткам относят также выдвижные, которые чаще всего используются в столешницах. Впрочем, сложность установки компенсируется сохранением презентабельности интерьера комнаты.
Телефонные розетки и описание их проводки
Телефонные розетки и объяснение их проводки
Нелегко понять разницу между основной телефонной розеткой и дополнительной розеткой, особенно если у вас нет опыта в этой области.
Розетки расширения традиционно подключаются к главной розетке, однако в последние годы вместо главных розеток стали устанавливать коробки NTE5 или CTE5 Line. У них есть съемная панель, на которой находятся клеммы для подключения проводов к вторичным розеткам.
Проще говоря, разница между ними вот в чем;
Главная или первичная розетка имеет внутри три компонента, отсутствующие в расширенной розетке;
Это
1) Ограничитель перенапряжения на линии контакты 2-5
2) Конденсатор, соединяющий вызывной переменный ток с одной стороны линии (контакт 2) с контактом 3
.
3) Высокомощный резистор, образующий обратный путь от контакта 3 обратно к другой стороне линии (контакт 5), чтобы оборудование для тестирования линии могло «видеть» окончание, когда ничего не подключено.
Инструменты, которые вам понадобятся
• Инструмент для снятия изоляции — для быстрой и надежной фиксации проводов данных в клеммах, автоматической, точной обрезки и герметизации.
• Шлицевая параллельная изолированная отвертка с плоской головкой – Шлицевая отвертка C.K Dextro VDE Screwdriver отличается повышенной чувствительностью, повышенной чувствительностью и повышенной скоростью, удобством работы, эргономичным дизайном и закругленной зоной вращения.
• Отвертка – отвертка C.K Tools Robertson Dextro отвертка разработана профессионалами, профессионалами; чтобы придать этой отвертке идеальный эргономичный дизайн.
• Самозаворачивающиеся шурупы – идеально подходят для крепления ваших установок на месте.
• Главная телефонная розетка, заподлицо с настенным выключателем — главная телефонная розетка, предназначенная для подключения вашего дома к поставщику услуг, не путайте с дополнительными розетками для общего использования в доме.
• Гнездо адаптера-разветвителя широкополосного доступа ADSL на лицевой панели — повышает скорость и надежность широкополосного доступа, заменяет нижнюю часть главного разъема BT NTE5a или NTE5b и обеспечивает розетки для RJ11 (для модемов ADSL) и 431A (для оборудования телефонных линий).
• ADSL Filtered BT / RJ11 Phone / Network Faceplate — подходит для тех, кто хочет иметь встроенный микрофильтр ADSL в лицевую панель с BT и разъемом ADSL-RJ11. Устраняет необходимость использования подключаемых фильтров для более четкого вида.
В старых установках (до 1980 г.) использовались кабели кремового или серого цвета. Они содержали проводники синего цвета к контакту 2, оранжевого цвета к контакту 5, коричневого цвета к контакту 3 и зеленого цвета к контакту 4 (если он используется), в некоторых преобразованиях зеленый использовался для контакта 3, а коричневый — для контакта 4.
На некоторых блоках внутренней удлинительной проводки (после 2012 г.) BT / Openreach теперь прошли полный круг и вернулись к использованию белого четырехжильного кабеля, содержащего сплошные цвета: синий к контакту 2, оранжевый к контакту 5, коричневый к контакту 3. и зеленый к контакту 4 (если используется).
Дополнительные звонки подключаются между контактом 3 (оранжевый/белый) и контактом 5 (белый/синий)..jpg)
Цветовой код внешней телефонной линии: оранжевый/белый = линия 1; зеленый/черный = строка 2.
Ответвительный кабель BT (кабель, идущий снаружи) часто имеет оранжевый, белый, зеленый и черный провода. Обычно (но не всегда) Оранжевый и Белый являются активной парой и подключаются к соединениям 2 и 5 в главном разъеме. В некоторых мастер-боксах они идут к двум разъемам, отмеченным буквами А и В.
Обычно не имеет значения, в какую сторону они подключены, но некоторые модемы и некоторые автоответчики требуют полярности, поэтому всегда проверяйте напряжение на линии и подключайте -48 В к Aleg (5) и 0 В к Bleg ( 2) в основной розетке.
Если у вас есть подземная проводка с небольшой серой соединительной коробкой у двери, внутренняя проводка обычно будет того же типа и цвета, что и удлинительная проводка.
Неисправности
Что касается неисправностей, их бывает трудно найти, и они не всегда очевидны. Большинство неисправностей связаны с плохим или неправильным подключением.
Вот некоторые из наиболее распространенных ошибок, с которыми сталкиваются люди;
• Нет звонка – Клемма 3 отключена
• Телефон постоянно звонит – Клеммы 2 и 5 перепутаны местами (2 в одной розетке подключены к 5 в другой и наоборот)
• Очень плохое качество речи, возможно, плохой звонок – Терминалы 3 и 2 или 3 и 5 транспонированы
• Звонок, но речи нет (или речь очень плохая) и невозможно набрать номер – Обрыв провода между клеммами 2 или 5.
Проверка кабелей
Если у вас есть устройство, в котором основная розетка работает, но удаленная розетка не работает, вам необходимо проверить целостность цепи. Вы можете использовать очень длинный провод с измерительным прибором или сжульничать!
• Полностью отсоедините линию BT.
• В мосте на удаленном конце любые два терминала (запишите, какие два).
• Измерьте непрерывность между этими двумя проводами на конце главного разъема — оно должно быть не более нескольких Ом.
• Повторите для второй пары проводов.
• Если вы видите ошибку, поменяйте комбинации: если вы попробовали 2 и 4, и это было нормально, а затем 3 и 5, и это не удалось, вы знаете, что 2 и 4 оба хороши, поэтому попробуйте 2, 5 и 2 (или 4). и 3 покажет вам неисправный провод.
Итак, предположим, вы проверили кабели, в вашей только что украшенной стене есть кабель, и только 2 провода имеют непрерывность – что вы делаете?
В этом случае и только в этом случае вы обманываете – используйте вторую основную розетку.
Второй мастер возвращает вам сигнал вызова. Просто подключите два рабочих провода к клеммам 2 и 5 на новом мастере.
Эквивалентный номер звонка (REN)
REN измеряет нагрузку, которую устройство оказывает на линию при звонке. Обычная линия BT поддерживает значение REN не менее 4 (4 телефона/факса/модема). Суммарное число REN должно составлять НИКОГДА не должно превышать 4. (REN обычно указан на этикетке в основании устройства)
Это число легко превысить, потому что устройства с REN, равным 1, на самом деле могут иметь реальное REN, составляющее лишь часть от 1.
Это несовместимо с используемой процедурой тестирования, и, к сожалению, многие линии могут иметь REN более 4.
Вы можете получить бустеры REN, которые при желании увеличат пропускную способность линии, хотя, если вы дойдете до этого этапа, вам, вероятно, следует подумать об установке небольшой офисной АТС.
Телефонные цепи не сильно изменились за эти годы, но с появлением Интернета розетки и конфигурация должны были измениться, чтобы облегчить это. При добавлении маршрутизатора/модема к вашей телефонной линии вам потребуются фильтры для предотвращения «шума». Раньше обычным способом борьбы с этим был подключаемый фильтр, но, как и любое дополнение, они были подвержены ударам, ударам и сбоям.
Со временем производители объединились и разработали лицевые панели, которые означали, что у вас есть розетки, соответствующие вашим требованиям.
Опубликовано:
Последнее обновление
Добавление телефонных розеток к внутренней телефонной линии
планирование – ремонт розеток – установка кабеля – тестирование – решение проблем
Добавление телефонных розеток очень прост, так что вы можете использовать телефон практически в любой комнате. Вы можете купить отдельные детали которые вам нужны для работы, или комплекты, которые будут содержать соответствующие детали (например, кабель с адаптером-переходником, настенные розетки и кабель зажимы и т. д.). ЗАМЕТЬТЕ, что сокеты для расширений должны быть ведомыми, а не главными.
Важно, чтобы телефонные розетки и кабели добавлялись таким образом, чтобы они не мешали телефонной сети общего пользования. Поставщик услуг телефонной связи имеет право проверить и протестировать любую розетку и проводку, подключенную к телефонным линиям.
Каждая телефонная станция, идущая в дом или офис, должна быть оборудована специальной «главной розеткой», которую должен установить поставщик телефонных услуг — в некоторых старых домах телефон может быть «жестко подключен» — если у вас нет «подключаемый» телефон, вам нужно будет попросить своего поставщика услуг телефонной связи установить его, прежде чем вы сможете самостоятельно добавлять телефонные розетки.
Незаконно вмешиваться в главную розетку, и вы не можете установить ее самостоятельно или подключить напрямую к ней.
Планирование установки
Возможны две основные схемы установки дополнительных телефонных розеток:
- Ответвленная проводка – где адаптер, подключенный к главной розетке, идет к распределительной коробке, а затем каждая розетка подключается к распределительной коробке (как показано справа). Проводка серии
- , в которой адаптер, подключенный к главной розетке, подключается к первой розетке, которая подключается ко второй розетке, которая подключается к третьей розетке и т. д. (как показано ниже).
Выбор используемого модуля будет зависеть от положения главного разъема и требуемых позиций для новых разъемов.
Вы можете смешивать две формы по мере необходимости, возможно, используя последовательную проводку для соединения распределительных коробок на каждом этаже, а затем запуская
ответвления от каждой распределительной коробки к розеткам на каждом этаже.
Вот несколько основных рекомендаций:
- Между новой розеткой и основной розеткой не должно быть более 50 метров кабеля.
- Независимо от того, сколько розеток на телефонной линии, реальное количество телефонных трубок, которые можно к ней подключить, ограничено 4 REN (номера эквивалентности звонка) – каждая трубка будет иметь REN, и общее количество всех трубок не должно превышать 4 РЕН. Если какое-либо оборудование не имеет маркировки REN, обратитесь к поставщику. Если это невозможно, проверьте, что оборудование одобрен для подключения к телефонной сети общего пользования (т. е. имеет зеленый кружок на этикетке), а затем принимает «REN» одного.
- Не размещайте удлинительные розетки или распределительные коробки вне дверей или там, где может образоваться влага или конденсат (например, душ или ванна). комната).
- Соединяйте телефонную проводку только в розетках или распределительных коробках. Если требуется компоновка типа «ответвления», необходима распределительная коробка.
- Телефонный кабель и розетки должны находиться на расстоянии не менее 2 дюймов от любых электрических проводов и розеток, чтобы избежать электрических помех.
- ВСЕГДА отсоединяйте адаптер от главной розетки перед изменением или добавлением проводки в телефонную цепь.
Крепление розеток
Прежде всего необходимо определиться с требуемыми позициями для розеток/распределительных коробок. Приняв решение, поднесите коробки и, в зависимости от типа конструкции стены, временно прикрепите коробки к стене.
Установка кабеля
Начиная с главной розетки и оставляя достаточно кабеля для подключения к ней адаптера, протяните кабель к распределительной коробке или первой розетке. Кабель можно проложить:
- На поверхности, просто используя кабельные скобы через каждые 300 мм или около того. Часто проще провести его по верхней части плинтуса и вокруг дверных косяков, чтобы кабель не мешал.
- В кабелепроводе для поверхностного монтажа, обычно квадратный кабелепровод небольшого профиля со съемной передней крышкой. Просто проложите и закрепите кабелепровод, протяните вдоль него кабель и установите переднюю крышку кабелепровода.
- Через кабелепровод в стене обычно требуется некоторое предварительное планирование, чтобы установить кабелепровод на место, прежде чем прокладывать кабель. Тем не менее, его всегда можно установить задним числом при следующем оформлении помещения, просто убедитесь, что имеется необходимая длина кабеля. Скрывая трубопровод в стене, всегда прокладывайте его вертикально (вверх или вниз) от розетка.
- Через пустоты в крыше, полу или стенах:
- На крыше держите кабель вдали от другой электропроводки, вы можете «извить» кабель над/под крышей.
- Под деревянными полами может потребоваться просверливание балок для прокладки кабелей, опять же, держите телефонные кабели подальше от других электрических проводка.
- Пустоты в стенах, как правило, представляют собой перегородки из стоек или аналогичные им, обычно легче прокладывать кабели внутри стен во время их строительства.
Просто проложите и закрепите кабелепровод, протяните вдоль него кабель и установите переднюю крышку кабелепровода.
Если кабели необходимо проложить между комнатами, это можно сделать несколькими способами:
- Просверливание дверной коробки.
- Сверление в стене над плинтусом или в верхней части дверной коробки.
- Проведите кабель либо под полом, либо над потолком и через отверстие в стене, а затем вниз или вверх в зависимости от ситуации в соседней комнате.
Розетки/распределительные коробки
Когда кабель проложен к распределительной коробке/розетке:
- Снимите точки ввода/вывода кабеля с задней панели коробки.
- Пропустите кабель через заднюю пластину сзади вперед.
- Надежно закрепите коробку в требуемом положении.
Глядя на клеммы на розетке, обычно имеется 6 (пронумерованных от 1 до 6) клемм в розетке или распределительной коробке, цветовой код проводки:
номер терминала | цветовой код проводки | |
1 | зеленый + белый | |
2 | синий + белый | |
3 | оранжевый + белый | |
4 | белый + оранжевый | |
5 | белый + синий | |
6 | белый + зеленый |
Нет необходимости знать, что делает каждый провод, достаточно знать, что проводка всегда одного цвета с
того же цвета, идет ли кабель от основной розетки или идет к другой розетке.
Для бытовых установок можно использовать четырехжильный кабель, в этом случае они будут от 2 до 5 выше. Если 6 ядер Кабель доступен, зеленую и белую жилы можно обрезать и не использовать.
Кабель, используемый для расширения телефонных систем, предназначен только для стационарной проводки к телефонной розетке. или соединительных коробок, он не предназначен для изготовления удлинителей или для установки на него вилок BT.
Доступны два типа разъемов/распределительных коробок:
- Резьбовое соединение
- Осторожно снимите внешнюю оболочку с кабеля, не разрезая внутреннюю изоляцию.
- Зачистите внутренние жилы и выполните соединения в соответствии с цветовым кодом.
- В последовательной цепи в розеточную коробку могут входить два кабеля, и каждая клемма будет иметь две внутренние жилы (одного цвета).
- Оставьте провисание провода на тот случай, если его придется снять и заново выполнить соединение.
- Всегда используйте кабельную стяжку, чтобы надежно закрепить внешнюю изоляцию на крышке розетки/распределительной коробки.
- Проверка правильности положения розетки (необходимо приподнять крышку над розеткой до упора). подключите телефон), установите на место крышку.
- IDC (разъемы с прорезями изоляции).
- Осторожно снимите с кабеля около 50 мм внешней оболочки, не разрезая внутреннюю изоляцию.
- Поместите внутреннюю жилу (с установленной изоляцией) на разъем с соответствующим номером.
- Используйте специальный инструмент (справа), чтобы вставить внутренний сердечник в разъем.
- Повторите для остальных внутренних ядер.
- В последовательной цепи в розеточную коробку могут входить два кабеля, и к каждой клемме будет присоединено два внутренних сердечника, каждая жила вставляется отдельно.
- Оставьте провисание провода на тот случай, если его придется снять и заново выполнить соединение.
- Всегда используйте кабельную стяжку, чтобы надежно закрепить внешнюю изоляцию на розетке/клеммной коробке.
- Убедившись, что розетка установлена правильно (для подключения телефона необходимо поднять крышку над розеткой), установите крышку на место.
Тестирование
Прежде всего, при отключенном адаптере используйте исходную розетку, чтобы убедиться, что ваш телефон может совершать исходящие и входящие вызовы.
Повторите тест, подключив адаптер к основной розетке и подключив телефон к адаптеру.
Если все в порядке, двигайтесь по новой кабельной трассе и таким же образом проверяйте каждую новую розетку.
Если у вас несколько телефонных трубок, оставьте первую на месте и повторите проверку с первой удлинительной розеткой — убедитесь, что при звонке оба телефона работают вместе.
Добавьте другие трубки по одной и повторите тест (всего до 4 загрузок REN). Если вам нужно протестировать больше сокетов, чем у вас есть телефонов, или вы достигли загрузки 4 REN, переместите последний телефон из розетки в розетку, пока не будут протестированы все розетки.
