Почему перестал греть теплый пол

Отсутствие питания

Первым делом нужно убедиться в том, что к системе обогрева подходит питание. Как правило, пленку либо греющий кабель подключают через терморегулятор, на который подается напряжение. Если на дисплее регулятора температуры горят индикаторы, значит питание есть, если индикаторы отсутствуют или не горят, придется проверить вручную почему теплый пол не греет. Вам нужно взять мультиметр и проверить, есть ли напряжение на вводных контактах. О том, как пользоваться мультиметром, мы подробно рассказали в соответствующей статье.

Кстати, низкое напряжение в сети также является причиной, по которой теплый пол не нагревается до нужной температуры. Если к клеммам приходит 200 вольт, а не 220, эффективность обогрева снижается на 20%. Чтобы решить эту проблему нужно установить в доме стабилизатор напряжения.

На видео показывается еще один способы проверки регулятора:

Если на входе напряжение есть, нужно убедиться, что оно нормально подается на сам греющий кабель или инфракрасную пленку. Для этого убедитесь, что никто случайно не задел настройки, т.к. возможно просто температура установлена на минимум, в результате чего включение подогрева не происходит. Также проверьте надежность подключения проводов к клеммам. Плохой контакт также является причиной, по которой электрический теплый пол не греет или слабо нагревается.

С подключением и настройками все в порядке? Замерьте напряжение на выходе из терморегулятора (клеммы, к которым подключается сама система подогрева). Во включенном состоянии оно должно соответствовать параметрам сети. Если это не так, терморегулятор придется заменить.

Убедиться в неисправности терморегулятора можно подключив теплый пол напрямую к сети. Если напольное покрытие начнет нагреваться, значит дело именно в регуляторе.

Повреждение системы

Далее нужно проверить датчик температуры и саму систему электрического подогрева пола.

Для этого мультиметром замеряется сопротивление термодатчика и самого кабеля (либо пленки). Если значение не соответствует паспортному, значит устройства вышли из строя. «0» на дисплее тестера будет свидетельствовать о коротком замыкании, а «1» или бесконечность об обрыве цепи (может произойти в результате механического повреждения). О том, как отремонтировать теплый пол своими руками, мы рассказали в соответствующей статье!

Узнать номинальное сопротивление нагревательного элемента можно, воспользовавшись формулой: R=U 2 /P, где U – 220 Вольт, а P – мощность электрического пола (ее можно посмотреть в паспорте либо воспользовавшись примерным расчетом 150 Вт/м 2 ).

Также обращаем ваше внимание на то, что сопротивление датчика температуры при нагреве уменьшается, поэтому если разница по сравнению с паспортными данными небольшая, это свидетельствует о его исправности. Если же сопротивление значительно отличается от заявленного производителем, значит датчик неисправен.

Неправильный монтаж

В том случае, если вы проверили все элементы и они оказались исправными, но теплый пол не нагревается выше 22 или, к примеру, 30 градусов, значит причина одна из трех:

1. Неправильно рассчитана мощность обогрева, в результате чего инфракрасное либо кабельное покрытие недостаточно греет.
2. Плохо утеплили помещение. Большие теплопотери препятствуют прогреву.
3. Вы не по правилам выполнили монтаж нагревательных элементов: сделали большой шаг укладки, толстую стяжку или же разместили термодатчики близко к теплому полу.

В этом случае придется все переделывать, т.к. система не нагревается по вашей ошибке и заменить получится в лучшем случае месторасположение датчика, если действительно причина в нем. О том, как правильно сделать электрический пол под плитку мы подробно рассказывали в соответствующей статье. Про укладку инфракрасной пленки под ламинат мы также говорили.

Вот и все, что мы хотели рассказать о том, почему электрический теплый пол не греет и что делать для устранения неполадки. Как вы видите, все достаточно просто определить, главное – уметь пользоваться мультиметром!

Похожие материалы:

Теплый пол — это система отопления, преимущества которой сделали ее столь популярной среди домовладельцев. Иногда возникают проблемы, связанные со слабым обогревом. В этом случае не нужно демонтировать всю конструкцию, поскольку выйти из строя может лишь один ее элемент, замена которого устранит неприятность. В статье разберем ситуацию, почему перестал греть теплый пол и в чем причина возможной неисправности.

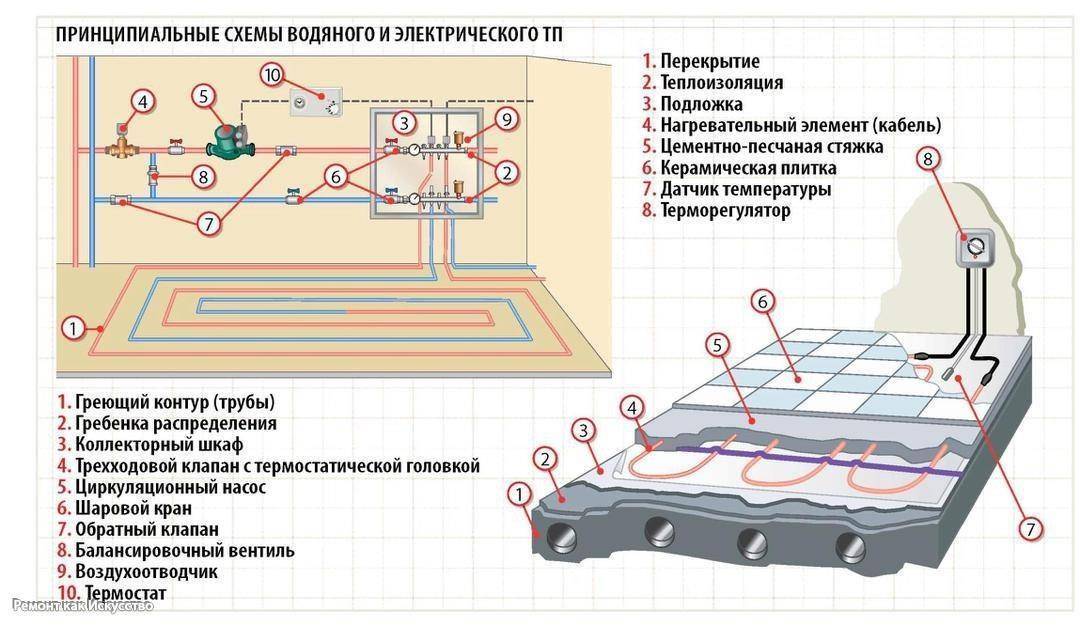

Принцип работы системы отопления

Чтобы быстро обнаружить причину поломки теплого пола, нужно разобраться в его конструктивном устройстве. Система отопления обеспечивает равномерный прогрев напольного покрытия. Тепло распределяется по периметру помещения. Сегодня популярны следующие разновидности теплого пола:

• Электрический теплый пол (кабельный, стержневой и пленочный).
• Водяной.

Принцип работы первой системы следующий: в цементную стяжку или под финишный слой закладывается электрический кабель, который за счет теплового действия тока нагревает пол. Для изменения температурного режима существует специальное устройство — терморегулятор. Система автоматически отключается в случае перегрева.

Водяной теплый пол, теплоносителем которого являются металлопластиковые или полиэтиленовые трубы диаметром от 8 до 32 мм, монтируется в цементно-песчаную стяжку.

Обе отопительные системы можно починить самостоятельно. Главное требование для проведения ремонтных работ — знать точную причину, почему не греет теплый пол.

Поломка электрической системы: возможные неисправности

Среди причин прекращения функционирования конструкции следует отметить следующие:

1. Отсутствие напряжения. Данная проблема, как правило, заключается в автоматическом выключателе, индикаторы которого не всегда правильно отображают показатели системы. Для устранения неисправности нужно вытянуть регулятор из розетки и с помощью мультиметра измерить его напряжение.
2. Если питание в порядке, необходимо проверить на работоспособность регулятор, датчик и контуры. Для испытания последних надо измерить их сопротивление. Полученные данные должны совпадать со значениями в паспорте. Если это условие не соблюдено, нужно искать короткое замыкание или обрывы.
3. Если контуры работают исправно, но электрический теплый пол не греет, причину надо искать в датчике, который является резистром. В этом случае поможет мультиметр, с помощью которого следует проверить сопротивление указанного элемента системы. Если датчик неисправен, его нужно заменить на новый.
4. Когда ни один из рассмотренных вариантов не является причиной поломки, необходимо проверить регулятор.

Иногда возникает и другая неприятность: теплый пол плохо греет. Причиной этому могут быть такие неисправности:

1. Напольное покрытие медленно прогревается (например, при стяжке, толщина которой более 30 мм).
2. Датчик установлен слишком близко к греющему кабелю.
3. Низкое напряжение в сети.

Отсутствие питания

К терморегулятору подключены греющие элементы, поэтому на данном устройстве должны отображаться значки, благодаря которым можно узнать выставленные параметры системы. Если индикатор не работает, значит, надо искать поломку мультиметром, с помощью которого можно определить напряжение. При его обнаружении следует проверить, доходит ли оно до греющего кабеля или пленки. Кроме того, слабый нагрев возможен в случае, когда провода некачественно подключены к клеммам.

Если после удачной проверки напряжения на входе теплый пол не греет, причину поломки необходимо искать на участке подключения системы к регулятору. К тому же работоспособность терморегулятора можно проверить простым способом: подсоединить систему напрямую к электросети.

Если при таком методе подключения теплый пол будет работать в полную мощность, значит, необходимо заменить упомянутый элемент.

Повреждение кабеля

Во время монтажных работ нужно аккуратно обращаться с греющим элементом, поскольку его можно случайно испортить. Если проигнорировать это требование, со временем он перегорит. Кроме того, случаются неприятные ситуации и в ходе установки напольного покрытия с использованием дрели, когда для повреждения кабеля может хватить одного неаккуратного действия.

Чтобы найти место обрыва цепи, надо использовать специальный детектор для поиска проводки (например, сигнализатор Е-121) или тепловизор. С помощью этих приборов можно определить участок, где поврежден кабель. Потом следует начинать демонтажные работы: снять напольное покрытие и удалить стяжку (если она была сделана). Если в качестве облицовочного материала использована керамическая плитка, ее нужно снять над местом разрыва с помощью молотка.

Если не греет теплый пол, причина этой неприятности может заключаться в потере контакта в муфте. Такое бывает в случае крутого радиуса изгиба греющего кабеля. В результате большого механического натяжения он самопроизвольно выдергивается из соединения. Для устранения этой проблемы необходимо прогреть муфту (например, строительным феном), а потом освободить проблемный участок канцелярскими ножом и сделать новую скрутку посредством опрессовки медной гильзой. Кроме того, провод лучше обмотать термоусадочной трубкой или изолентой.

Поломка термодатчика

Когда теплый пол работает правильно, система нагревается до необходимой температуры и автоматически отключается. Именно термодатчик отвечает за выполнение описанной функции. При его неисправности пол начнет медленно нагреваться и понижение температуры до нужного значения становится недопустимым. Поэтому поврежденный элемент лучше заменить на новый.

В ходе выполнения монтажа теплого пола датчик нужно прокладывать через гофрированную трубу. Если это условие соблюдается, то в дальнейшем не придется демонтировать покрытие и стяжку, поскольку необходимо будет лишь вытащить элемент системы и установить вместо него новый. Кроме того, можно поставить терморегулятор с таймером.

Неправильный монтаж

Если после проверки элементов системы так и не удалось выяснить причину, почему не греет электрический теплый пол, значит, были допущены ошибки в ходе его установки. К этим недочетам относятся такие моменты:

1. Ошибки при расчете мощности системы отопления.
2. Некачественная теплоизоляция помещения.
3. Неправильный монтаж греющих элементов.
4. Несоблюдение оптимального шага расположения кабеля.
5. Толстый слой стяжки.
6. Термодатчик установлен близко к покрытию пола.
7. Нагревательный кабель расположен под мебелью или сантехникой.
8. В ходе заливки стяжки были использованы материалы с низкой теплопроводностью: маяки из гипса, строительный мусор (например, обломки газобетона) и т.д.

Починить теплый пол можно посредством демонтажа и обновления с учетом всех технологических норм и правил. Кроме того, на этапе планирования рекомендуется сделать схему расположения элементов системы, поскольку она может пригодиться в будущем для проведения ремонтных работ.

Водяной теплый пол совсем не греет: основные причины

Система может прослужить не менее 50 лет, но для этого нужно установить качественные трубы и другие конструктивные детали: насос, байпас, коллектор, балансировочный клапан и терморегулятор. Если теплый водяной пол не греет, причинами данной проблемы могут быть следующие факторы:

1. Перестал функционировать циркуляционный насос. При работе это устройство слегка вибрирует и издает небольшой шум. Если его нет, нужно менять насос.
2. Перекрыты шаровые краны.
3. В систему попал воздух. В этом случае придется вызывать специалистов, поскольку самостоятельно решить проблему сложно.
4. Трубопровод был поврежден во время монтажных операций.

Водяной теплый пол плохо греет: причины

При поиске решения проблемы следует учесть такие моменты:

1. Труба частично закупорена воздухом.
2. Мощность котла слишком низкая, поэтому нужно уменьшить температуру в других комнатах для обогрева определенного помещения. Кроме того, нужно сделать профилактический ремонт и проверить элементы системы.
3. Теплый пол может слабо греть, если на нем стоит мебель или лежит ковер.
4. В ходе работ теплоизоляционный слой был уложен неправильно.
5. Поверхность пола нагревается неравномерно.

Ремонт поврежденного трубопровода: пошаговая инструкция

Резкое падение давления — причина, по которой случается прорыв и протечка системы. В результате вода способна разрушить бетонную стяжку и просочиться вниз. Чтобы выявить место, где случился прорыв трубопровода, необходимо осмотреть напольное покрытие на наличие мокрых пятен.

Перед тем началом ремонтных работ надо слить воду из контура системы и купить пресс-муфту. Если теплый пол не греет по причине того, что в системе поврежден трубопровод, нужно выполнить такие этапы для его восстановления:

1. Демонтировать напольное покрытие. Если неприятность произошла в санузле, сначала надо очистить швы от затирки, после чего аккуратно снять плитку.
2. Удалить стяжку с помощью перфоратора или обычного молотка.
3. Когда деформированный участок найден, поврежденное место нужно разрезать ножовкой по металлу.
4. Зачистить трубу от загрязнений наждачной бумагой.
5. Выровнять полученные отверстия с помощью развертки (режущий инструмент для окончательной обработки деталей).
6. Надеть пресс-муфту на оба фрагмента трубы и зажать ее клещами.

Перед тем как заливать цементно-песчаный раствор, нужно сделать контрольную проверку отремонтированного участка. Кроме того, муфту рекомендуется обмотать куском пенополиэтилена, чтобы защитить ее от негативного воздействия кислой среды.

Неравномерность нагрева

Если теплый пол слабо греет, причиной может служить неравномерное распределение воды в трубах. Это связано с тем, что в более длинных контурах теплоноситель будет остывать быстрее даже при одинаковой скорости подачи жидкости. Для решение этой проблемы надо попробовать отрегулировать подачу воды на коллекторе, а также настроить уровень электроприводов.

Чтобы понять, помогли ли выполненные действия, следует подождать несколько часов. Время полного нагрева системы зависит от множества факторов: мощности нагревателя, типа напольного покрытия, скорости подачи теплоносителя и толщины стяжки.

Заключительная часть

Если теплый пол не греет, причины могут быть разными. Мы рассмотрели неисправности, которые возникают чаще всего. Систему отопления можно починить самостоятельно. Главное — внимательно ознакомиться с описанными методами ремонта. Если причину обнаружить не получается, следует обратиться к специалистам, поскольку у них есть необходимые навыки и инструменты для решения обговоренных проблем.

Каждый хозяин, как известно, стремится к обустройству максимально комфортного для проживания жилого помещения, оснащенного всеми доступными удобствами. Одна из главных систем, играющих важную роль в обеспечении уюта в доме – отопительная. Однако сегодня на смену стандартному обогреву посредством радиатора пришла инновационная система теплых полов.

Их устройство все чаще выполняется не только в домах загородного типа, но и в квартирах. Как правило, функционирование теплого пола в квартире не вызывает нареканий со стороны владельцев, но может возникнуть ситуация, когда теплый пол плохо греет, что неизбежно становится причиной недостатка тепла в помещении. Поэтому следует более подробно рассмотреть проблему того, почему не греет теплый пол и как можно исправить этот неприятный дефект.

Категории систем теплого пола

Прежде всего требуется рассмотреть, какие существуют виды этих систем. Основное их отличие заключается в некоторых функциональных элементах конструкции, в частности это касается теплопередающего элемента.

Всего существует три основных вида систем пола с подогревом, к которым относятся:

• теплые полы на водной основе;
• электрические системы;
• полы инфракрасного типа.

Первый вид полов отличается тем, что основным теплопередающим элементом здесь выступает поверхность из бетона, лежащая на металлических трубах. Принцип действия такого образца пола основан на работе котла или центрального отопления.

В электрической системе главная роль нагрева отводится изолированному кабелю. При этом регулирование микроклимата в комнате выполняется при помощи термостата.

Модели инфракрасного типа являются более современными и, что более важно, эффективными. Монтаж инфракрасного теплого пола возможен с любым из напольных покрытий, а эксплуатация не доставит никаких хлопот.

Тем не менее, каждая из систем обладает своими исключительными техническими характеристиками, которые, в свою очередь, способны повлиять на то, что теплый пол долго нагревается. О них следует рассказать более подробно.

Дефекты водной системы отопления пола

Многие пользователи довольно часто сталкиваются с проблемой того, что время нагрева теплого пола является слишком большим, а основные претензии предъявляют производителю. Однако далеко не всегда проблема может заключаться в самом оборудовании, зачастую главной причиной неисправностей является именно его неправильное подключение.

Один из факторов, влияющих на нестабильную работу теплого водяного пола – это дефект контура. В этом случае следует тщательно изучить схему распределительного щитка, на которой отображены краны каждого из контуров. Требуется проверить, включены ли они, поскольку неисправность может заключаться в неправильном функционировании насоса циркуляции, который во время работы должен издавать характерный шум и вибрацию. Возможные варианты схем моделей и фото их правильного монтажа всегда можно найти у представителей, занимающихся устройством такого оборудования.

Если водяной теплый пол не греет причины могут быть самыми разными, как, например, попадание в систему воздуха. Самостоятельно решить данную проблему вряд ли получится, поэтому правильнее будет обратиться за помощью к специалисту, так как монтаж гребенки теплого пола требует особых навыков работы в этой сфере (детальнее: “Распределительная гребенка системы отопления – назначение и принцип работы”).

Причиной плохого нагрева может стать также малая мощность котла отопления. Предотвратить эту проблему вполне реально, для этого достаточно будет выполнить специальные ремонтные работы и протестировать функционирование всех датчиков.

Если не нагревается теплый пол как основное отопление, то виной этому может быть также отсутствие или плохое качество пароизоляционного материала, что ведет не к обогреву помещения, а к его осушению. В этом случае категорически не рекомендуется монтировать какие-либо дополнительные нагревательные элементы, в противном случае высокая температура в совокупности с сыростью, идущей от пола, приведут к образованию плесени.

Неисправность греющего электрокабеля

Очень важно удостовериться в том, чтобы кабель был исправен на всей его протяженности, поскольку при монтаже напольного покрытия существует вероятность его механического повреждения.

Случается и так, что долгий нагрев теплого пола на электрической основе обусловлен выходом из строя датчика температуры или терморегулятора. При выявлении подобных неисправностей оборудование требуется заменить.

Теплый пол – характеристика и виды, смотрите на видео:

Причины поломки инфракрасного теплого пола

Чтобы понять, сколько нагревается теплый пол такого типа, достаточно изучить его основные характеристики. В том случае, если время является большим, это говорит о неисправности конструкции.

Часто проблема может заключаться в плохом контакте цепи электропитания. Так, недостаточный обжим контактов влечет за собой окисление металлических частей. Такая поломка исправляется заменой поврежденных контактов.

Причиной плохого нагрева может быть также неправильное функционирование прибора, отвечающего за терморегуляцию. В этом случае понадобится воспользоваться специальными приборами для измерения действующего напряжения.

Почему плохо греет электрический и водяной теплый пол?

Причины, почему не греет тёплый пол, могут быть разными. Все зависит от множества факторов, правильности монтажа и эксплуатации. Разберем все возможные причины и варианты решения проблем, разделив статью на две части: неисправности водяных систем и электрических.

Почему перестал греть водяной тёплый пол?

Эта система требует особой осторожности, внимательности и точности при монтаже.

Хорошо, если у вас уже был опыт в подобных работах, и самостоятельная установка отопительного пола вам не в новинку. Ошибки при монтаже могут стать основной причиной, почему вы мёрзнете в собственном доме.

Причина 1. Не предусмотрели изоляцию

Это наиболее распространённая причина, по которой пол может не справляться со своими функциями. Либо теплоизоляция была уложена плохо, либо её нет в принципе.

Нередко в качестве изоляции применяют стандартную полиэтиленовую подложку. Однако такая подложка не предназначена для тепловой изоляции тёплых полов. Её лучше заменить на пенополистирол толщиной 5-10 см.

Выход из такой ситуации есть, однако вам придётся снова платить за систему. Конечно, можете попробовать настроить более высокую температуру и поставить отопительную технику помощнее. Но будьте осторожны!

Максимально возможная температура для тёплых полов — 70 °C. Однако такой нагрев рекомендуется только временно. В противном случае труба выйдет из строя.

Причина 2. Не правильно подобрана мощность

Как правило, тепловые потери дома рассчитываются следующим образом: 100 Вт на 1 м². Однако в некоторых домах эти значения значительно превышены. Как следствие – плохая работа системы.

Что делать? Начните с того, что просчитаете тепловые потери всех комнат. Например, используйте готовый калькулятор. Проанализируйте потери тепла с теми помещениями, где тёплый пол не работает. Отрегулируйте контуры системы на коллекторе, преимущественно на те места, где трубы не греют.

Не стоит спешить. Не забывайте, что инерция пола равна 2-3 часа.

Если ничего не удастся исправить, придётся проводить модернизацию всей отопительной системы.

Причина 3. Слишком большая протяжённость контуров отопления

Длинные контуры тоже могут стать причиной, почему тёплый пол плохо греет. Оптимальная протяжённость должна быть 80-90 метров. Однако при присутствии проектных значений системной балансировки длина допускается и больше. Как показывает практика, некоторые сантехники умудряются сделать пол и в 200-300 м одним контуром.

Для решения этой проблемы вы можете купить насос более высокой мощности, надеясь, что он справится с такими длинными контурами.

Про виды укладки теплого пола можно узнать здесь.

Причина 4. Труба греющего пола пробита

Бывает это редко, однако вариант не стоит исключать. Наверняка, когда система не греет в месте, где вы некоторое время назад сверлили пол, причина будет именно в пробое трубы.

Попытайтесь найти пробитое место. Используйте тепловизор. Потребуется вскрыть пол в подозреваемом месте, вырезать дырку и вставить вместо неё муфту, которую потом нужно завернуть в полиэтилен. Пол опять бетонируется.

Причина 5. Чрезмерное скопление воздуха в системе

Это, вообще, первое, о чём вы должны подумать, если плохо греет тёплый пол. Чтобы устранить завоздушивание, необходимо открутить воздухосбросник (если он имеется) и спустить воздух.

Когда такой элемент в системе отсутствует, тогда вкрутите его в распределяющий коллектор и выпустите воздух оттуда.

Причина 6. Неподходящий насос

Пол может оставаться холодным также из-за слабого насоса, не справляющегося с возложенными на него функциями. Прибор не может продавить контуры, а вы, находясь в помещении, мёрзнете. Просто смените насос на более мощную модель.

Почему не греет электрический тёплый пол?

Электросистемы выходя из строя или некорректно работают довольно редко. Всё потому, что конструкция их очень проста и надёжна. А если такие ситуации и случаются, специалисты делят проблемы на два типа:

1. Тёплый пол либо изначально функционирует неправильно, и ошибка была допущена при монтаже.
2. Либо система была установлена качественно, и в процессе эксплуатации что-то пошло не так.

Нужно сказать, что самое элементарное, почему пол может оставаться холодным, это повреждение кабеля. Возможно, тому поспособствовала укладка плитки, заливка стяжки, т.е. монтажные работы были произведены неаккуратно. Это легко выявить замером сопротивления элемента нагрева.

Однако если пол хоть немного, но остаётся тёплым, то, вероятнее всего, причина именно в нагревательном элементе, потому что кабель цел.

Поврежденный греющий кабель

Причина 1. Оборудование подобрано неверно

Как утверждают специалисты, эта причина наиболее популярна. Для правильного выбора системы тёплых полов нужно сразу определить, какая задача при помощи неё будет выполняться. Требуется ли он вам только для того, чтобы в ноги были всегда в тепле. Или же система будет являться главной в отоплении.

В первом случае лучше рассмотреть какую-нибудь экономичную модель пола, чтобы она прогревала покрытие до 30 °C. Во втором – более мощный вариант, который нагревается примерно до 40 °C.

Помните, что стоит брать в расчёт и естественные теплопотери дома, а также особенности самих помещений.

В некоторых случаях не исключено большое расстояние между витками, слабая тепловая изоляция.

Причина 2. Некачественный монтаж

Если у вас недостаточно опыта, но вы всё же решили взяться за установку тёплого электрического пола, сделайте всё возможное, чтобы исключить в будущем такие проблемы:

1. Неверный монтаж термодатчика. При установке его очень близко к элементу нагрева, прибор может работать некорректно и срабатывать преждевременно. В результате нагревательный элемент будет отключаться, когда пол ещё будет недостаточно тёплым, а вы будете замерзать.
2. Когда, допустим, обогревательный мат устанавливался в большой слой клея для плитки либо вообще в стяжку, то эффекта будет мало, либо он вообще будет отсутствовать. Ведь прогрев толстого покрытия будет отнимать всю мощность.

Причина 3. Поломка термостата или температурного датчика

Датчик – это наиболее слабое системное звено тёплых полов от электричества. Наступит время, когда понадобится диагностика прибора и его замена. Термостат является точным электронным устройством, поэтому его поломку тоже не стоит исключать.

При неисправности какого-либо из этих приборов, понадобится лишь диагностика и замена, пол останется нетронутым.

Причина 4. Слабое напряжение электросети

Перепады напряжения тоже могут стать причиной, почему не греет тёплый пол.

Когда напряжение падает всего на 10 %, мощность оборудования нагрева снижается на 20 %.

Причина 5. Один пол на несколько помещений

При установке одной системы на две комнаты с отличающимися режимами температур, в одном из помещений нагрев может отличаться. Всё потому, что температурный датчик стоит только в одной комнате. И термостат может выключать элемент нагрева при достижении датчиком необходимого градуса в помещении, в то время как в другом помещении пол ещё не успеет дойти до оптимальной температуры.

Если вы ощущаете первые признаки того, что тёплый пол стал греть хуже, вызовите специалистов. Они быстро выявят причину неполадки, заменят или отремонтируют необходимые элементы. Так вы будете уверены в качестве проведённых ремонтных работ, вдобавок получив гарантию.

Не греет и не работает теплый пол? 6 причин происходящего!

Водяной теплый пол достаточно прогрессивная система отопления, требующая пристального внимания в монтаже и эксплуатации. Ошибившись в каком-то моменте, рискуете просто похоронить Вашу систему отопления в бетоне. Давайте разбираться в причинах почему не греет и не работает водяной теплый пол.

Причина 1. Отсутствие теплоизоляции

Самая частая причина, почему теплый пол не справляется с возложенными на него функциями — Вам просто забыли уложить должным образом теплоизоляцию, либо не уложили ее вообще. Часто в качестве теплоизоляции используют обычную подложку из вспененного полиэтилена. А подложка попросту не предназначена для теплоизоляции теплых полов. Вместо нее нужно использовать пенополистирол толщиной 5-10 см.

Как починить?

Учтите одно. Переплачивать за теплый пол Вам уже придется. Но возможно ситуацию исправит более высокая подача температуры в теплый пол и использование более мощного отопительного оборудования. Но не переборщите. Максимальная температура не должна превышать 70 градусов. И не должна быть постоянной. Иначе труба быстро придет в негодность.

Причина 2. Не рассчитали мощность системы

Принято считать, что в среднем теплопотери дома составляют 100 Вт на квадратный метр. Но зачастую в некоторых помещениях они могут значительно превышать данное значение. Отсюда и не работает теплый пол на должном уровне.

Как починить?

Для начала просчитайте теплопотери каждого помещения. В интернете полно готовых калькуляторов. Сравните цифру теплопотерь с теми помещениями, где теплый пол у Вас не работает. Далее попробуйте отрегулировать контуры теплого пола на коллекторе с приоритетом на те места, где теплый пол не греет.

Все делаете путем эксперемента. Не спешите. Помните, что инерция пола составляет 2-3 часа.

В крайнем случае Вам придется модернизировать систему отопления.

Причина 3. Длинные контуры теплого пола

Еще одна причина, по которой теплый пол может не работать – это длинные контуры. Принято считать, что длина контура не должна превышать 80-90 метров. Практика показывает, что при наличии проектных значений балансировки системы отопления длина может быть значительно больше. Но опыт демонстрирует, что есть сантехники, которые катают теплый по 200-300 метров одним контуром.

Как починить?

Самый возможный вариант – это взять более мощный насос и надеется на то, что он «продавит» такие большие контуры.

Причина 4. Пробили трубу теплого пола

Редкий случай, но все же происходит. Если теплый пол не греет в том месте, где Вы недавно сверлили пол, то наверняка может быть пробой трубы.

Как починить?

Нужно найти место пробоя. Сделать это можно при помощи тепловизора. Далее вскрываете пол в месте пробоя. Вырезаете дырку и вставляете вместо нее специальную муфту. Заворачиваете ее в полиэтилен и бетонируете обратно пол. Подробнее и ремонте пробоя почитайте здесь.

Причина 5. Завоздушивание системы

Самое элементарное, почему может не греть или не работать теплый пол – это банальное завоздушивание.

Как починить?

Продавайте дом. Нужно открутить воздухосбросник и «стравить» воздух. Если воздухосбросника в системе нет, то вкрутите его в распределительный коллектор теплого пола и «стравите» воздух оттуда.

Причина 6. Слабый насос

Возможно так же не греет теплый пол по причине неправильно подобранного насоса. Такой насос не может грамотно «продавить» контуры и поэтому теплые полы у Вас не греют.

Как починить?

Поменяйте насос на более мощный.

Читайте так же:

Автор: Андрей Елфимов

http://eurosantehnik.ru

Автор проекта eurosantehnik.ru Автор youtube-канала: Технотерм

Почему теплый пол греет неравномерно и как это исправить? – Истклима





Сегодня теплый пол популярен среди жителей квартир и частных домов. Нередко он позволяет снизить расходы на обогрев помещений и поддерживать в них комфортную температуру. Если вы решили купить теплый пол, вы можете сделать это в нашей компании по достаточно привлекательной стоимости.

Как быть, если теплый пол перестал греть равномерно

К самым распространенным причинам, которые приводят к неравномерному или недостаточному нагреву теплого пола, нужно отнести следующие:

• Выход из строя температурного датчика или терморегулятора. Для того чтобы проверить систему на предмет этой неисправности, нужно осмотреть соединения клемм нагревательного кабеля и термодатчика. При дефектах терморегулятора или датчика их потребуется заменить ( у нас в компании можно датчик приобрести отдельно) . Если укладка теплого пола произведена верно, это не составит никаких сложностей.
• Неправильно рассчитана мощность греющего кабеля. Эта причина приводит к слабому нагреву пола. Чтобы избежать подобной проблемы, расчет мощности нужно нужно доверить специалисту, вы можете отправить размеры помещения, которое требуется обогреть к нам на почту [email protected].
  Помните, что пленочный ТП не рекомендуется подключать последовательно общей площадью 12 м2, даже если у вас требуется уложить 13 м2.
• Механические повреждения системы в процессе монтажа. Наиболее часто они случаются при заливке цементной стяжки и укладке чистового напольного покрытия. Чтобы провести проверку системы на предмет таких дефектов, нужно отсоединить провод от терморегулятора и измерить сопротивление жил. От документальных значений этот показатель в норме может отклоняться не более чем на 5 %.
• Неправильный шаг монтажа провода. При укладке в цементно-песчаную стяжку он должен составлять от 7,3 до 12,5 см в зависимости от ее толщины. Если последний показатель не достигает 30 мм, величина шага укладки не должна превышать 10 см, а при 50 мм – 12,5 см. Очень важно, чтобы в пределах одной поверхности он был равномерным.
• Недостаточный слой теплоизоляции.

Стоит обратить внимание на то, что пленочный теплый пол требует бережного отношения при монтаже. Эту процедуру рекомендуется доверять профессионалам, так как она требует наличия специальных умений и навыков, а также определенного оборудования. Если вы уверены в своих силах, то можете написать нам на почту и запросить подробную инструкцию для монтажа.

Почему теплый пол не греет?

Выясняем основные неисправности теплого пола.

Теплые полы являются достаточно надежными система отопления, но бывают случаи, когда теплый пол перестает работать.

Давайте разберемся, в чем может быть причина того, что пол перестал греть.

1. Проверяем наличие питания на терморегуляторе.

Наличие входящего электропитания на терморегуляторе можно проверить индикаторной отверткой или тестером. При отсутствии питания проверяем автомат, наличие контакта на терморегуляторе и автомате, исправность проводки от щита до терморегулятора. Срабатывание автоматического выключателя может свидетельствовать о наличии короткого замыкания или неверном выборе номинала автомата.

2. Проверяем исправность терморегулятора.

Отсоединяем от терморегулятора теплый пол и проверяем срабатывание термостата при увеличении температуры включения. При установке температуры выше температуры в помещении, термостат должен сработать, а индикатор (тестер, мультиметр) должен показать наличие питания на выходе терморегулятора. При этом необходимо учитывать наличие временной задержки или гистерезиса по температуре (обычно эти показатели указываются в инструкциях к терморегуляторам). В случае если на выходе терморегулятора напряжения нет, а датчик температуры проверен и исправен – меняем терморегулятор на исправный.

3. Проверяем исправность датчика температуры.

Исправность датчика температуры можно проверить, измерив его сопротивление. Сопротивление датчика обычно указывается в паспорте на терморегулятор. При несоответствии этого показателя необходимо заменить датчик на исправный.

4. Измеряем сопротивление нагревательного элемента.

В паспорте и на коробках нагревательных матов и секций, как правило, указывается мощность нагревательного элемента. Измерив сопротивление теплого пола, Вы можете определить соответствие фактической мощности паспортной. Формула расчета мощности для сети 220В проста: P=48400/R(Ом), Вт.

Если омметр показывает сопротивление равное или близкое к нулю, то это свидетельствует о наличии короткого замыкания. Слишком большое сопротивление говорит о наличии разрыва в сети.

Как короткое замыкание, так и обрыв нагревательного элемента может быть следствием повреждения токоведущей или нагревательной жилы, кроме этого, возможен локальный перегрев нагревательного элемента. Если визуально место повреждения найти не удается, то локализовать место повреждения возможно уже только с помощью профессионального оборудования.

На фото показано, каким образом происходит определение трассы прокладки греющего кабеля и локализовывается место повреждения.

После выявления повреждения необходимо вскрыть участок пола и установить муфту на место повреждения (для нагревательного кабеля) или заменить участок пленочного пола (для ИК-пленки).

Если Вы только планируете укладку теплого пола или находитесь в процессе монтажа, то Вам пригодятся несколько дельных советов:

1. Зарисуйте схему укладки теплого пола или сфотографируйте помещение перед укладкой напольного покрытия. При очередном ремонте Вы будете точно знать, где не стоит сверлить, а куда можно ставить мебель не опасаясь перегрева.

2. Датчик температуры пола заложите в гофру – в случае поломки это существенно упростит его замену.

3. Перед укладкой напольного покрытия проверьте работоспособность теплого пола!



Фото. Нагревательный мат “Теплый пол номер 1” в процессе монтажа в санузле.

Фото. Греющая инфракрасная пленка ТП №1 в процессе монтажа на лоджии.

Если у Вас возникли вопросы по укладке теплого пола, его эксплуатации или теплый пол перестал работать – обращайтесь за консультацией к нашим специалистам: т.(846) 205-57-70.

Мы с радостью поможем Вам!

Розничные точки продаж и сервиса теплого пола находятся по следующим адресам:

Самара, ул. Дзержинского, д. 48, оф. 305-306;

Самара, ул. Ново-Садовая, д. 359Б;

Тольятти, ул. Коммунальная, д. 32, Галерея строительных материалов, секция 45

Ремонт теплого пола | Статьи

ПЕРЕСТАЛ ГРЕТЬ ТЕПЛЫЙ ПОЛ?
НЕ РАБОТАЕТ ТЕРМОРЕГУЛЯТОР?
ПОВРЕДИЛИ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ?

Мы предоставляем информацию о ремонте электрического теплого пола в домашних условиях: мы подскажем, как найти неисправности и исправить их и как восстановить систему в случае повреждения кабеля.

В наше время теплый пол все чаще встречается в наших домах и этому есть объяснение, ведь теплый пол идеальная система, которая позволяет дарить тепло, независимо от площади и покрытия участков, под которые они укладываются. Самый интересный вопрос, сколько такая конструкция сможет прослужить?

Стоимость, монтаж и установка теплого пола, требует значительных затрат, поэтому вопрос о его сроке службе один из самых важных для клиента.

Но чтобы развеять все сомнения, прежде всего, хочется сказать, что теплый пол это одна из надежнейших конструкций, ее идеальная работа рассчитана на 10 лет и выше. Но следует заметить что какие бы вы лучшие фирмы не приобретали, теплые полы могут ломаться, но в большинстве случаев это возможно починить без особых затрат и потери времени.

 Самые распространенные причины неисправностей.

Чтобы назвать причины поломки теплого пола необходимо узнать, как работает теплый пол?

Ток, попадая на нагревательный элемент, разогревает его, тот отдает свое тепло стяжке или напольному покрытию, тем самым прогревая воздух в помещении.

Ток проходит к нагревательной системе через терморегулятор. Он отвечает за своевременное включение и отключение теплого пола, так же за регулировку мощности нагрева. На терморегуляторе задается определенная температура, до которой необходимо нагреть пол, после чего он автоматически отключается.

 Отсюда  можно выявить причины поломки:

1. Терморегулятор. Самая главная и частая причина поломок. Чтобы проверить его исправность необходимо демонтировать прибор (перед этим отключив электричество) и проверить его специальным прибором мультиметром.
2. Вторая по распространенности причина – это обрыв кабеля (если пол кабельный), чаще всего обрыв кабеля происходит при неправильной установки во время монтажа или другими механическими воздействиями. Чтобы проверить кабель необходимо измерить его сопротивление и изоляцию, если результаты измерений превышают показания техпаспорта на более чем 5 %, можно сделать вывод что кабель поврежден или найден его обрыв.

Если пол инфракрасный, то в ходе монтажных работ при не плотном покрытие пленки, может произойти ее быстрая поломка.

3. Датчик температуры. Если основание прогревается не на полную мощность, то датчик не отключается, что приводит к постоянному нагреву пола без остановки, а это приводит к высоким затратам. Но если термодатчик расположен очень близко к нагревательным элементам, то он будет быстро разогреваться и отключаться, а теплый пол при этом никогда не будет хорошо нагревать.

Если произошла поломка теплого пола, то большая вероятность, что поломку можно устранить самостоятельно при наличии необходимых инструментов.

Ремонт теплого пола (электрического) своими руками

Ремонт при поломке кабеля.

1. Кабель отсоединяется от термостата, а вся система от электросети.
2. Высоковольтным генератором (необходимо его наличие) определить место поломки кабеля (он создает электрическую дугу на неисправном месте).
3. Заменить выше сказанный инструмент модно аудио-детектором, который издает звук в месте поломки кабеля.
4. Еще один способ проверки это тестер напряжения, он показывает сам кабель под покрытием и место его неисправности.

Если причиной является проблема с кабелем, то ремонт лучше отдать в руки специалистам, потому что кабель уложен под покрытие, что затрудняет процесс устранения поломок. Но если вы решили провести ремонт самостоятельно, тогда начните с измерений сопротивления нагревательного элемента и внимательно отнеситесь к исследованию места поломки.

Если вы уверенны, что именно в этом месте поломка то нужно:

1. Снять в этом месте внешнее покрытие.
2. Разбить стяжку, так чтобы не повредить внутренний кабель, если достаточно кабеля освобождено, можно начать работу.
3. В комплекте с теплым полом, должны идти необходимые инструменты для его ремонта – это термоусадочные муфты и гильзы. Необходимо зачистить провод в месте обрыва, соединить гильзой, обжать ее плоскогубцами, надеть на кабель муфту и прогреть ее феном. Таким образом, пленка изолирует отремонтированный участок под потоком горячего воздуха. Перед повторной укладкой внешнего покрытия необходимо проверить работу отремонтированного кабеля.
4. Восстановить стяжку и напольное покрытие.

Устранение неполадок в датчике

Температурный датчик установлен в гофрированной трубке. Поэтому необходимо найти неисправный датчик и заменить его на  новый, после этого спрятать все назад.

Неисправность в термостате

Самая распространенная причина поломки термостата, это клеммы, они могут быть ослаблены или плохо закреплены, поэтому чтобы исправить поломку необходимо просто их подтянуть. При включении напряжение в питании и на выводах должно быть одинаковым. Если измерения показали большее отклонение, то терморегулятор требует замены.



Хотите обратиться по ремонту тёплого пола в нашу компанию? Какие примещуства обращения к нам:

• Мы выполняем диагностику и ремонт любого электрического теплого пола
• С помощью профессионального инструмента определяем точное место повреждения кабеля
• Работаем ТРАНСФОРМАТОРОМ, ГЕНАРАТОРОМ и ТЕПЛОВИЗОРОМ

• Выезд на место
• Диагностика
• Вскрытие покрытия
• Установка ремонтной муфты

• Вероятность нахождения неисправности 99%
• Определение места обрыва с точностью до 1 см
• Даём ГАРАНТИЮ на весь ремонт.
• ОПЫТ РЕМОНТА ТЕПЛЫХ ПОЛОВ 10 лет!



Звоните, договоримся, ВСЁ ПОЧИНИМ И ВОССТАНОВИМ!

БОНУС! Тепловизионное обследование дома-квартиры в качестве подарка!!!

8 (909) 380-39-57 ,  8 (909) 380-39-28 – в г. Волжский

8 (8442) 60-01-53 – в г. Волгограде





Ремонт теплого пола при неисправности терморегулятора — “Ремонт теплого пола”

Ваш теплый пол вдруг перестал греть или не включился сразу после укладки кафеля?

Терморегулятор теплого пола

Причин неисправностей теплого пола может быть всего две: терморегулятор, по какой-то причине не подает напряжение на нагревательный кабель и /или обрыв цепи нагревательного кабеля. В этой статье мы рассмотрим первую — не работает терморегулятор.

Терморегулятор.

Что такое терморегулятор и как он работает читайте здесь
Неисправность терморегулятора легко диагностировать. Обычно это может сделать любой, технически грамотный человек, умеющий пользоваться мультиметром.

Для диагностики терморегулятора, его нужно демонтировать.

Демонтаж терморегулятора теплого пола

ВАЖНО! Перед началом работ обязательно отключите питание терморегулятора, если он запитан через отдельный автомат или обесточьте всю квартиру, выключив входной рубильник или вывернув пробки.

Неисправность терморегулятора

Возможные неисправности терморегулятора и как как с ними бороться:

1. Терморегулятор не включается, на лицевой панели не загорается контрольная лампа или не включается дисплей.

   В данном случае, сначала необходимо проверить, есть-ли питание на подводящих клеммах. Для этого, при отключенном питании, демонтируют терморегулятор из монтажной коробки, не отключая провода. Затем, включив питание, нужно проверить наличие напряжения на подводящих клеммах терморегулятора. Подводящие клеммы обозначены буквами N (ноль) и L (линия/фаза). Напряжение проверяется или с помощью мультиметра(тестера) – между подводящими клеммами или с помощью отвертки-пробника – на клемме L и, на всякий случай, на клемме N. По правилам, к клемме N должен подходить голубой провод (провод с голубой полосой), а к клемме L – белый или красный(коричневый) провод. Если на подводящих проводах нет напряжения – проблема не в системе теплого пола, а в проводке или в распределительном щите. Если Ваша диагностика выявила, что фазовый провод подходит на клемму N терморегулятора, так называемую «перефазировку» — необходимо поменять местами подводящие провода, отключив, предварительно, напряжение. «Перефазировка» может привести к выходу терморегулятора из строя.

   Если питание присутствует и правильно расключено по фазам, а контрольная лампа или дисплей на терморегуляторе не включается – значит вышел из строя терморегулятор. Такая неисправность в «полевых» условиях не исправляется, проще заменить весь терморегулятор. Если еще не вышел гарантийный срок на терморегулятор, Вам должны поменять его по гарантии.

2. Терморегулятор включается, но не выходит в рабочий режим, на лицевой панели горит только зеленая лампочка или дисплей включается, но не высвечивается значок нагрева пола.

   В данном случае, первичная проверка состоит в задании большей температуры, выкрутив колесико терморегулятора в сторону увеличения или выставив на дисплее температуру, заведомо превышающую текущую температуру в помещении (30-350). Если, в данном случае, терморегулятор не выйдет в рабочий режим, наверняка, потребуется замена терморегулятора.

3. При включении терморегулятора, красная лампочка на панели сразу меняет цвет на зеленый или моргает красным цветом, на дисплее высвечивается надпись о неисправности датчика температуры.

   Вышел из строя датчик температуры. Заменить его вполне возможно самостоятельно, при условии изначально грамотного монтажа термодатчика в гофротрубку, выходящую в распределительную коробку. Для этого нужно, предварительно отключив питание, демонтировать терморегулятор, отключить провода термодатчика (как правило, это самые тонкие провода) подключенные к соответствующим клеммам на задней панели. Клеммы обозначаются словом «датчик» или «sensor» и могут располагаться отдельно от основной клеммной колодки. После отключения датчика можно проверить его сопротивление. Сопротивление термодатчиков разных производителей разное и находится в пределах 5-15 КОм (КилоОм). Электрическое сопротивление Вашего датчика указано в паспорте на терморегулятор. Следует иметь в виду, что некоторые бытовые тестеры не могут измерить электрическое сопротивление более 2 КОм.

   Если сопротивление термодатчика соответствует паспортному, возможен плохой контакт в клеммах. Для проверки можно еще раз тщательно присоединить провода датчика к соответствующим клеммам. Терморегулятор должен заработать. Если этого не произошло – терморегулятор подлежит проверке в сервисном центре.
   Если сопротивление датчика отличается от паспортного более чем на 20 % — термодатчик подлежит замене.
   Так как датчик уже отключен от терморегулятора, Вам остается только вытянуть его из гофротрубки и заменить на новый. Новый датчик должен быть помещен в гофротрубку на ту же длину, на которую туда заходил прежний. Обращаю Ваше внимание на то, что термодатчик есть принадлежность терморегулятора, а не теплого пола и номинальное сопротивление датчиков разных производителей различается и датчики одного производителя могут не подходить к терморегулятору другого. Поэтому, при покупке отдельно термодатчика, обязательно уточните наименование Вашего терморегулятора и фирму-производителя.

   Если по каким-то причинам, Вам не удалось самостоятельно заменить вышедший из строя термодатчик, наш мастер сделает это быстро и аккуратно или подскажет другие пути решения проблемы.

4. Терморегулятор выходит в рабочий режим, на лицевой панели горит красная лампочка или высвечивается значок нагрева на дисплее, а пол не нагревается.

   В данном случае, скорее всего, произошел обрыв нагревательной жилы кабеля теплого пола. Разобраться в причинах вам поможет статья Почему не работает теплый пол?

   Диагностировать обрыв можно следующим способом. От, предварительно обесточенного, терморегулятора отсоединяют провода, ведущие к системе теплого пола, и замеряют электрическое сопротивление между ними. Сопротивление должно соответствовать величине, указанной в паспорте на Ваш теплый пол. Если сопротивление стремиться к бесконечности и/или измеряется МегаОмами, к сожалению, у Вашего теплого пола действительно произошел обрыв нагревательной жилы. Наш мастер произведет ремонт обрыва, используя специальный инструмент и приспособления.

Если у Вас нет времени или возможности для изучения причин неисправности, просто позвоните по телефону 958-81-66 — мастер по ремонту теплого пола, Юрий Игоревич (СПб)

Ремонт сломанных нагревательных элементов SunTouch

Нужно отремонтировать Nuheat? Щелкните здесь, чтобы перейти в раздел ремонта Nuheat.

Мой продукт SunTouch не работает. Что мне теперь делать?

Система теплого пола не работает? Не беспокойтесь – это можно исправить, и мы можем помочь. Это случается не часто, но системы теплого пола могут выйти из строя. Что-то случается, но вы попали в нужное место. Даже если вы не знаете, что произошло, мы обычно можем помочь вам в этом разобраться.

Устранение неполадок при новой установке:

Пол закрыт, и я знаю, где повреждение.

1. Осторожно снимите плитку или напольное покрытие, чтобы обнажить разрыв.
2. Устраните повреждение, следуя инструкциям, прилагаемым к ремонтному комплекту.

Я не понимаю, почему мой пол перестал работать, мне нужна дополнительная помощь…

Проблема с термостатом? Если не исключили статистику? Начни там.

Термостаты не подлежат ремонту в полевых условиях, только замене, так как нет батарей или других обслуживаемых деталей.Всегда заменяйте ОБЕ части термостата – основание, которое крепится к стене и подключается к источнику питания, И лицевую панель, которая прикреплена к основанию. Замена всего 1 штуки не решит вашей проблемы.

Если вы исключили термостат, то придется копнуть глубже.

Ваша система подогрева пола перестала работать после того, как в комнате или на полу были выполнены работы (замена плитки, новый туалет, ванна или шкаф, просверленные отверстия и т. Д.)? Это главный подозреваемый.Продолжайте читать для получения дальнейших советов.

Я знаю, что провод порезан или защемлен, но не знаю где.

У нас есть инструменты, которые помогут вам отследить место разрыва, но вы часто можете сэкономить время и деньги, если знаете, что кто-то проник в пол, который ранее хорошо нагревался, и пойти прямо к этому месту, чтобы проверить наличие повреждений, поэтому спросите других и посмотрим, помнит ли кто, что могло случиться.

Была ли удалена или заменена какая-либо плитка? То есть это вероятное место разрыва.Нагревательные элементы могли быть повреждены во время ремонта или других работ. Хотя можно снять плитку, не повредив расположенные ниже элементы подогрева пола, это частый источник повреждения проводов. Нажмите здесь, чтобы получить советы по удалению плитки

Совет. Если раствор не затвердел полностью, можно добавить немного воды в швы и осторожно приподнять плитку.

Нагревательный провод был перерезан, но пол все еще открыт. Я знаю, что случилось, и вижу ущерб

Это легкий!

Прочтите инструкцию, затем закажите ремонтный комплект.Вам понадобится несколько инструментов, в том числе тепловая пушка. Руководство по ремонту нагревательного провода SunTouch (Mat & WarmWire)

Закажите ремонтный комплект – каждый комплект содержит полные инструкции, указанные выше – Ремонтный комплект нагревательного провода для мата SunTouch или WarmWire (тот же комплект)

Провод поврежден ближе к концу… Здесь у вас есть 2 варианта

Если это последние несколько футов, вы можете разрезать провод в месте разрыва и выполнить стыковку концов – Инструкции по ремонту стыковок на концах

Если вы хотите сохранить последние несколько футов отапливаемой площади, приобретите ремонтный комплект и следуйте инструкциям по ремонту, приведенным выше – Приобретите комплект для сращивания кабеля питания

Ремонт кабеля питания, если он порезан или поврежден.

Вам понадобится ремонтный комплект для кабеля питания SunTouch / Warmwire (это комплект только для кабеля питания, а не для нагревательного провода)

Если вам нужно удалить плитку, сначала ВЫКЛЮЧИТЕ ПИТАНИЕ, а затем подключите громкоговоритель или мультиметр. Щелкните здесь, чтобы получить советы по удалению плитки (Совет: если вам нужно удалить плитку, подключите громкоговоритель или мультиметр)

Поиск неисправностей может помочь найти разрыв в полу с подогревом, который не работает для ковриков SunTouch или WarmWire – Loudmouth Monitor Alarm

Устранение неполадок | SunTouch

Поиск по продукту:

Коврик для пола

TapeMat

WarmWire

Термостаты SunStat

Кабели ProMelt и SlabHeat

Элементы управления ProMelt

Поиск и устранение неисправностей пола

Значение Ом не соответствует диапазону сопротивления, указанному на идентификационной бирке

Ваш омметр может быть настроен на неправильную шкалу, например, шкала 200 кОм измеряет до 200 000 Ом или 200 кОм.

Установите на глюкометре шкалу, соответствующую имеющейся у вас панели. Например, установите значение 200 Ом для панели UnderFloor с диапазоном сопротивления ниже 200 Ом. Затем повторите тест.

Некоторые из наших панелей UnderFloor имеют диапазон сопротивления более 200 Ом.

• Установите омметр на шкалу, достаточно высокую для проверки имеющейся у вас панели, часто на шкале 2000 Ом или 2 кОм. Если показания вашей панели выходят за пределы диапазона, указанного на табличке с паспортными данными, обратитесь к производителю.

Если показание в омах немного выше или ниже, проверьте сам измеритель.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, установив его на шкале 200 Ом или на самую низкую шкалу вашего измерителя и удерживая наконечники измерительных щупов непосредственно вместе, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, возможно, поврежден один из измерительных проводов или сам измеритель может быть поврежден и его необходимо заменить.Если это более старый счетчик, возможно, ему просто понадобятся новые батарейки.
• Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, вам понадобится мультиметр с меньшей погрешностью, прежде чем продолжить.
• Если ваше показание в омах для контура отопления было немного большим, “нулевое показание” омметра можно вычесть из значения сопротивления вашей нагревательной панели. Если панель по-прежнему выходит за пределы допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления панелей UnderFloor должны сниматься только с одной панели за раз.

Убедитесь, что вы тестируете только одну панель UnderFloor, и проверьте ее непосредственно с заводских кабелей питания. Если оно выходит за пределы диапазона сопротивления вашей панели, обратитесь к производителю.

Нет показаний в сопротивлении контура отопления

Ваш омметр может быть неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батареи.

Омметр должен быть настроен на правильную шкалу для проверки цепи обогрева, обычно шкалу 200 Ом для панели UnderFloor с диапазоном сопротивления ниже 200 Ом.Следуйте инструкциям по тестированию панели, как описано в руководстве по установке.

Некоторые из наших панелей UnderFloor имеют диапазон сопротивления более 200 Ом.

• Установите омметр на шкалу, достаточно высокую для проверки имеющейся у вас панели, часто на шкале 2000 Ом или 2 кОм. Если показания вашей панели выходят за пределы диапазона, указанного на табличке с паспортными данными, обратитесь к производителю.

Проверить сам омметр. Убедитесь, что ваш глюкометр все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» глюкометра, часто показывающее около 0.От 1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если ваш измеритель не проходит этот калибровочный тест с показанием значительно меньше 1 Ом, это может означать, что один из измерительных проводов поврежден или сам измеритель может быть поврежден, и его необходимо заменить. Если это более старый счетчик, возможно, ему просто понадобятся новые батарейки.
• Если вы не можете заставить ваш глюкометр пройти тест нулевого показания, вам следует попытаться найти мультиметр с меньшим пределом погрешности.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания сопротивления с панели UnderFloor, возможно, поврежден нагревательный кабель.

Кабель был поврежден при установке и требует ремонта

Если место повреждения известно, вам понадобится ремонтный комплект нагревательного кабеля и соответствующие инструменты для завершения ремонта.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение. Свяжитесь с нами для получения подробной информации.

Система UnderFloor не утепляет пол

Правильное ли напряжение подается на систему управления?

Проверить напряжение на “стороне линии” на блоке управления. Соответствует ли оно напряжению, указанному для панели UnderFloor на табличке с паспортными данными?

• Черно-белые провода питания (с заземляющим проводом) обозначают панель на 120 В.
• Черно-синие провода питания (с заземляющим проводом) обозначают панель на 240 В.

Проверьте напряжение на «стороне нагрузки» регулятора, пока регулятор показывает, что нагревает пол.Соответствует ли оно напряжению, указанному для панели UnderFloor на табличке с паспортными данными?

Черно-белые провода питания (с заземляющим проводом) обозначают панель на 120 В.

Черно-синие провода питания (с заземляющим проводом) обозначают панель на 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI …

Возможно, неправильно подключена схема управления. Проверьте электрическую схему на задней панели управления.

Панель UnderFloor может быть повреждена. Проверить панель на надлежащее сопротивление и проверить отсутствие замыкания на массу с помощью цифрового омметра, как описано в руководстве по установке.

• Мультиметр показывает короткое замыкание на массу. Свяжитесь с производителем. У нас есть инструменты, которые помогут найти место, где произошло короткое замыкание, и комплекты для сращивания для ремонта. Свяжитесь с нами для получения подробной информации.
• Мультиметр показывает, что контур нагрева находится за пределами диапазона сопротивления для этой панели.Запишите показания сопротивления и обратитесь к производителю.
• Мультиметр не обнаруживает замыкания на массу. Эта панель может иметь очень высокое сопротивление замыкания на землю, которое не может обнаружить стандартный мультиметр. Мегаомметр или тестер Hipot могут определить, есть ли на вашей панели проблемы с изоляцией в цепи нагрева. Свяжитесь с производителем для получения дополнительной информации о правильном использовании этих инструментов и других методах тестирования системы UnderFloor.

Плохое соединение может вызвать отключение GFI.Проверьте все соединения проводов между выключателем в панели выключателя и системой обогрева пола.

Иногда другое устройство в доме может вызывать неприятные срабатывания GFI, если с системой UnderFloor все в порядке.

• Некоторые устройства, не связанные с системой обогрева пола, могут вызывать неприятные срабатывания GFI вашего элемента управления, часто мгновенно при включении другого устройства. Если ваше управление будет работать некоторое время до того, как произойдет отключение GFI, фактическим источником проблемы может быть электродвигатель или балластная система освещения в доме.Это довольно частая проблема при использовании общего контура для системы утепления пола. Мы рекомендуем выделенную цепь для обеспечения питания наших систем, когда это возможно. Элемент управления мигает «Предел пола» в нижней левой части дисплея, но пол не нагревается так, как хотелось бы.

Наши цифровые элементы управления имеют возможность ограничивать максимальную температуру пола для ламината, твердых пород дерева и аналогичных материалов для напольного покрытия, чтобы избежать перегрева и повреждения напольного покрытия.Заводская настройка предела пола по умолчанию составляет 99 ° F для большинства плиточных и каменных полов, но для некоторых напольных покрытий следует установить более низкое значение. При достижении предельной температуры пола на индикаторе в нижнем левом углу дисплея замигает надпись «Предел пола», и пол больше не нагреется.

• Проверьте предельную температуру пола вашего устройства управления, нажав кнопку «Опции», как описано в инструкции к контроллеру, до тех пор, пока на дисплее не отобразится предельная температура пола. Используйте стрелку вверх (или вниз), чтобы отрегулировать предельную температуру пола до желаемого предела температуры пола.
• Если два датчика температуры пола подключены вместе параллельно контроллеру, это даст контроллеру индикацию искусственно высокой температуры пола. В этом случае регулятор обычно показывает очень высокую температуру пола или вообще не может преобразовать сигнал в нормальное значение температуры пола. Убедитесь, что к контроллеру подключен только один датчик температуры пола.
• Возможно, датчик температуры пола поврежден, его необходимо проверить.Отсоедините датчик температуры пола и проверьте его с помощью цифрового мультиметра, установленного на шкале 20 кОм, как описано в нашем руководстве по установке. Если в то время она выходит за пределы допустимой температуры пола, ее необходимо заменить. Позвоните производителю, чтобы обсудить варианты достижения этой цели.
• Вы можете использовать режим Air Sense или Regulator для обогрева пола, но это может не соответствовать вашим ожиданиям в отношении долгосрочной эксплуатации системы. Если вы хотите обсудить эти варианты, позвоните производителю.

Изоляция могла быть неправильно установлена ​​или иметь недостаточное значение «r».

Проверьте изоляцию под системой UnderFloor, особенно на концах обогреваемых секций балок, и убедитесь, что в изоляции нет зазоров, через которые может выходить теплый воздух.

Проверьте «R value» изоляции под панелями, он должен быть стекловолокном от R-13 до R-19.

Мы не рекомендуем использовать пенопластовую изоляцию распыляемого типа под этот тип системы. Когда он «расширяется», он может стекать поверх панелей UnderFloor и предотвращать попадание тепла на верхний этаж.

• Рекомендуется изоляция из стекловолокна, от R-13 до R-19. Пожалуйста, обратитесь к руководству по установке для получения подробной информации о том, как это должно быть установлено.

Системы UnderFloor обычно нагреваются за час или больше, в зависимости от конструкции пола.

Дайте системе еще час постоянного нагрева, если кажется, что пол не греет, позвоните производителю.

Система UnderFloor сохраняет подогрев пола после того, как он прекратил нагрев

Возможно, управление было “шунтировано”.

Если регулятор был отключен, пол может оставаться теплым, когда выключатель питания блока управления находится в положении «Выкл.» Или «Ожидание».

• Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть четыре гайки для подключения к системе управления (и гайка для пятого соединения для проводов заземления).

У вашего блока управления есть правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен передавать питание на пол.

Если это программируемый элемент управления, возможна ошибка программирования.

• Обратитесь к инструкциям по управлению и убедитесь, что все ваши циклы запрограммированы правильно, и все циклы для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

• Возможно, датчик температуры пола неправильно подключен к контроллеру.Обратитесь к инструкциям по установке вашего блока управления и проверьте имеющиеся соединения датчика температуры пола. С нашими элементами управления “SunStat” провода одиночного датчика температуры пола должны быть найдены только в клеммах 1 и 2, и убедитесь, что они надежно закреплены на месте.
• Отсоедините датчик температуры пола и проверьте его с помощью цифрового мультиметра, способного измерять сопротивление до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке. Находится ли он в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.
• Если кажется, что датчик температуры пола находится в правильном диапазоне сопротивления, но регулятор не отслеживает температуру пола должным образом, возможно, датчик температуры пола установлен в неправильном месте. Установить новый датчик температуры пола зачастую проще, чем перемещать датчик в полу. Обратитесь к руководству по установке или позвоните производителю, чтобы узнать, как это сделать, не снимая плитку.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».

• Убедитесь, что каждое из соединений проводов выполнено правильно в соответствии со схемой на обратной стороне, и что у вас есть 4 гайки для подключения к системе управления (и гайка 5-го провода для проводов заземления). Если ваш мультиметр обнаруживает линейное напряжение на проводах со стороны нагрузки элемента управления, когда он выключен или находится в режиме ожидания, элемент управления необходимо заменить.

TapeMat Устранение неисправностей

Значение Ом не соответствует диапазону, указанному на идентификационной бирке

Возможно, ваш омметр показывает неправильную шкалу.Например, шкала 200 кОм измеряет до 200000 Ом или 200 кОм.

Измеритель обычно должен быть настроен на шкалу 200 Ом (200 Ом) для тестирования кабелей с сопротивлением менее 200 Ом. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Некоторые из наших продуктов имеют диапазон сопротивления более 200 Ом.

• Установите омметр на достаточно высокую шкалу, чтобы проверить имеющийся у вас продукт. Многие измерители имеют шкалу 2000 Ом или 2 кОм.Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Если показание немного высокое или низкое, проверьте сам глюкометр.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, удерживая измерительные провода вместе, чтобы проверить «нулевые показания» измерителя. Часто значение составляет от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, может быть поврежден один из измерительных проводов или сам измеритель может быть поврежден и нуждается в замене.Если это более старый счетчик, возможно, потребуются новые батарейки. Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, попробуйте найти мультиметр с меньшей погрешностью, прежде чем продолжить.
• Если ваше показание в омах для контура отопления было немного большим, «нулевое показание» омметра можно вычесть из значения ома для контура обогрева. Если коврик по-прежнему находится за пределами допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления наших матов должны сниматься только с одного мата за раз.Возможно ли, чтобы несколько ковриков были соединены последовательно или параллельно?

Убедитесь, что вы тестируете только один коврик для обогрева пола, и проверьте его непосредственно с установленных на заводе кабелей питания.

Отсутствует показание сопротивления от контура отопления

Ваш омметр может быть неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батареи.

Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для мата с диапазоном сопротивления ниже 200 Ом.

Проверить сам омметр. Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» («разомкнутая линия» или «превышение предела») не то же самое, что показание 0,1 Ом.

• Если калибровка вашего измерителя не проходит этот тест нулевого показания, один из испытательных проводов поврежден или сам измеритель может быть поврежден и его необходимо заменить. Если вы используете старый глюкометр, возможно, ему просто понадобятся новые батарейки.
• Если нулевое показание вашего измерителя не намного меньше 1 Ом, попробуйте получить мультиметр с меньшим пределом погрешности, прежде чем продолжить.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания в сопротивлении от цепи нагрева или ваш измеритель показывает короткое замыкание на массу, очевидно, что кабель поврежден. У нас есть инструменты, которые помогут найти повреждение, и у нас есть комплекты для сращивания кабеля для ремонта кабеля после определения места повреждения. Свяжитесь с нами для получения подробной информации.

Проводились ли какие-либо работы в области коврика с момента последней проверки контура отопления? Кабель мог быть поврежден там, где работали люди.

У нас есть инструменты, которые помогут найти повреждения в полу. Свяжитесь с нами для получения подробной информации.

У нас появятся ремонтные комплекты нагревательного кабеля, как только будет определено место повреждения.

Кабель был поврежден при установке, его необходимо отремонтировать.

Если место повреждения нагревательного кабеля известно, вам потребуется ремонтный комплект нагревательного кабеля и соответствующие инструменты.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение. Свяжитесь с нами для получения подробной информации.

Устройство обнаружения повреждений кабеля (только мат)

Устройство обнаружения повреждений кабеля (для WarmWire)

Кабель для утепления пола не греет пол.

Проверить напряжение на “стороне линии” при управлении от L1 до L2. Соответствует ли оно напряжению мата?

Черно-белые провода питания обозначают мат на 120 В.

Черно-синие провода питания обозначают мат 240 В.

Проверьте выходное напряжение “стороны нагрузки” блока управления, пока он указывает, что подает питание на пол. Подходит ли он для правильного напряжения?

Черно-белые провода питания обозначают мат на 120 В.

Черно-синие провода питания обозначают мат 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI.

Возможно, неправильно подключена схема управления. Проверьте электрическую схему на задней панели блока управления.Кабель может быть поврежден. Проверьте мат (-ы) на замыкание на массу с помощью цифрового омметра, как описано в нашем руководстве по установке. Если ваш счетчик обнаруживает короткое замыкание, позвоните производителю. Если омметр не обнаруживает замыкание на массу.

• Кабель может иметь короткое замыкание с очень высоким сопротивлением, которое не может быть обнаружено стандартным омметром. Попробуйте найти мегаомметр или тестер Hipot и позвоните производителю в службу технической поддержки, чтобы определить, не повреждена ли изоляция контура отопления.
• Проверить работу GFI в системе управления. Отсоедините нагревательный кабель (и) от блока управления и закройте провода управления «Сторона нагрузки» проволочными гайками или аналогичным способом в целях безопасности. Попробуйте снова включить элемент управления, если он по-прежнему отключает GFI без подключения к системе обогрева пола, устройство управления подключено неправильно или неисправно.

Возможно, для регулятора установлено слишком низкое значение предельной температуры пола. Мигает ли контрольная надпись «предел пола» в нижнем левом углу дисплея?

Заводская настройка предела пола по умолчанию составляет 99 ° F, но, возможно, потребуется установить более низкое значение для ламинатных напольных покрытий и других подобных материалов для напольных покрытий.

Коврик сохраняет теплый пол после того, как он прекратил нагрев

Возможно, управление было “шунтировано”.

Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть 4 гайки для подключения к системе управления (и 5-й гайки для заземляющих проводов).

У вашего блока управления есть правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен посылать мощность на пол.

Если это программируемый элемент управления, возможна ошибка программирования.

• Обратитесь к инструкциям для вашего устройства управления, чтобы убедиться, что все ваши времена цикла запрограммированы правильно, и все времена цикла для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».

Необходимо заменить блок управления.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

Проверьте датчик с помощью цифрового мультиметра, способного тестировать до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке. Находится ли он в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.

Наружная оболочка кабеля для обогрева пола поцарапана или слегка повреждена. Повреждена только внешняя оболочка, кабель по-прежнему проверяется цифровым омметром в пределах допустимого диапазона и показывает бесконечное сопротивление заземляющему проводу. Нужно ли его ремонтировать?

Незначительное повреждение внешней оболочки кабеля не всегда требует ремонтного комплекта нагревательного кабеля.Простая проверка кабеля цифровым омметром не всегда позволяет обнаружить повреждение цепи нагрева или изоляции нагревательных элементов. Если у вас есть доступ к мегомметру или тестеру Hipot, эти инструменты могут дать вам быстрое тестирование изоляции нагревательного элемента. Пожалуйста, позвоните нам, прежде чем пытаться использовать этот тип оборудования с любым из наших кабелей для обогрева пола. Если у вас нет мегомметра, есть дополнительные тесты, которые можно выполнить без полного набора профессиональных диагностических инструментов.Вы можете использовать термостат в качестве тестового инструмента с кабелем для обогрева пола, выполнив краткий «Тест мощности». ЗАПРЕЩАЕТСЯ ОБХОДИТЬ УПРАВЛЕНИЕ для выполнения «проверки мощности», это может привести к травмам или необратимому повреждению системы обогрева пола.

Обратите внимание: Если часть кабеля для обогрева пола все еще находится на катушке или часть мата все еще свернута, вы не можете выполнить проверку мощности. Это очень быстро приведет к перегреву кабеля для обогрева пола. Кабель для обогрева пола не должен быть полностью погружен в раствор для проведения этого теста, но обязательно удалите листы картона или любого другого материала, который используется для защиты кабелей от движения во время установки.Контроллер, датчик и система обогрева пола подключаются обычным образом, а затем включаются. Убедитесь, что есть потребность в тепле, чтобы система управления передавала питание на кабель для обогрева пола.

Если проверка мощности не приводит к отключению GFCI, но оголенный кабель не кажется нагревается, возможно, цепь нагрева повреждена, и использование сетевого напряжения могло привести к возгоранию цепи нагрева там, где был кабель. порезанный или раздавленный. Потребуется дополнительное тестирование.

• Еще раз проверьте сопротивление нагревательного кабеля. Перед выполнением этого теста отсоедините силовые провода кабеля подогрева пола от термостата. Если ваш омметр сейчас показывает обрыв цепи или значение сопротивления вне диапазона сопротивления этого кабеля, кабель необходимо отремонтировать и, возможно, в том месте, где была повреждена оболочка. У нас есть ремонтные комплекты нагревательного кабеля, номер для заказа 81007142. Позвоните производителю для получения дополнительной информации или для размещения заказа на ремонтный комплект.
• Если кабель для обогрева пола находится в пределах указанного диапазона сопротивления, возможно, система управления не передает питание на кабель. Убедитесь, что контроллеру требуется тепло, и используйте цифровой мультиметр для проверки напряжения «стороны нагрузки» на термостате, чтобы увидеть, посылает ли он мощность на пол. Убедитесь, что показания напряжения соответствуют требованиям к питанию этой системы обогрева пола.
• Если доступен амперметр переменного тока, это быстрый и эффективный метод определения того, действительно ли ток идет на обогрев пола.Если ваш амперметр показывает, что кабель не потребляет ток надлежащего уровня для данной конкретной системы обогрева пола, потребуется дополнительное диагностическое тестирование, чтобы определить, связана ли проблема с контуром отопления в полу, неправильным напряжением, подаваемым в систему, или возможно что-то связанное с управлением термостатом. Если амперметр показывает правильное потребление тока для этого кабеля (-ов), он выделяет тепло. В слое раствора или толстой плитке может быть что-то вроде влаги, что может затруднить обнаружение тепла, выделяемого кабелем.

Если при испытании мощности кажется, что кабель нагревается, а GFCI в системе управления не сработал, можно дополнительно проверить целостность изоляции на нагревательных элементах, применив водопроводную воду к кабелю в местах, где имеется внешняя оболочка. был поврежден, и тщательно замочите его. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: очень важно принять меры предосторожности, чтобы избежать поражения электрическим током, ПРЕЖДЕ чем поливать кабель водой. Мы настоятельно рекомендуем выключить управление, а затем выключить автоматический выключатель перед выполнением этого теста.После нанесения воды на поврежденную оболочку кабеля сначала снова включите прерыватель, затем включите регулятор и включите его, чтобы убедиться, что система находится под напряжением. НИКОГДА не прикасайтесь к влажному кабелю, когда он находится под напряжением, это может привести к серьезным травмам!

• Если система управления продолжает работать без отключения GFCI, кабелю потребуется некоторое время для просушки. Затем на поврежденную оболочку можно нанести тонкий слой подходящего герметика для дополнительной защиты. Вы можете использовать тонкий слой 100% силиконового герметика или два или три слоя термостойкой «жидкой электрической ленты», чтобы снова запечатать куртку.Дайте ему полностью застыть, прежде чем продолжить установку.
• Если GFCI в системе управления срабатывает после того, как вода была нанесена на поврежденную рубашку, изоляция на нагревательном элементе (-ах) была повреждена, и ее необходимо отремонтировать с помощью комплекта для ремонта нагревательного кабеля, заказ № 81007142. Вы можете узнать у своего дистрибьютора, есть ли у них в наличии наши комплекты для сварки, или позвонить нам и разместить заказ.

Устранение неисправностей WarmWire

Значение Ом не соответствует диапазону, указанному на идентификационной бирке

Ваш омметр может иметь неправильную шкалу, например, шкала 200 кОм измеряет до 200000 Ом или 200 кОм.

Измеритель обычно должен быть настроен на шкалу 200 Ом (200 Ом) для тестирования кабелей с сопротивлением менее 200 Ом. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Некоторые из наших продуктов имеют диапазон сопротивления более 200 Ом.

• Установите омметр на достаточно высокую шкалу, чтобы проверить имеющийся у вас продукт. Многие измерители имеют шкалу 2000 Ом или 2 кОм. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Если показание немного высокое или низкое, проверьте сам глюкометр.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, удерживая измерительные провода вместе, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, может быть поврежден один из измерительных проводов или сам измеритель может быть поврежден, и его необходимо заменить.Если это более старый счетчик, возможно, потребуются новые батарейки. Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, попробуйте найти мультиметр с меньшей погрешностью, прежде чем продолжить.
• Если ваше показание в омах для контура отопления было немного большим, «нулевое показание» омметра можно вычесть из значения ома для контура обогрева. Если коврик по-прежнему находится за пределами допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления для кабелей WarmWire необходимо снимать только с одного кабеля за раз.Возможно ли, чтобы несколько кабелей были соединены последовательно или параллельно?

Убедитесь, что вы тестируете только один кабель для обогрева пола, и проверьте его непосредственно с установленных на заводе кабелей питания.

Отсутствует показание сопротивления от контура отопления

Ваш омметр может быть неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батареи. Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для кабеля с диапазоном сопротивления ниже 200 Ом.

Проверить сам омметр. Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если калибровка вашего измерителя не проходит этот тест нулевого показания, один из испытательных проводов поврежден или сам измеритель может быть поврежден и его необходимо заменить. Если вы используете старый глюкометр, возможно, ему просто понадобятся новые батарейки.
• Если нулевое показание вашего измерителя не намного меньше 1 Ом, попробуйте получить мультиметр с меньшим пределом погрешности, прежде чем продолжить.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания в сопротивлении от цепи нагрева или ваш измеритель показывает короткое замыкание на массу, очевидно, что кабель поврежден. У нас есть инструменты, которые помогут найти повреждение, и у нас есть комплекты для сращивания кабеля для ремонта кабеля после определения места повреждения. Свяжитесь с нами для получения подробной информации.

Проводились ли какие-либо работы в области кабеля для обогрева пола с момента последней проверки контура отопления? Кабель мог быть поврежден там, где работали люди.

У нас есть инструменты, которые помогут найти повреждения в полу. Свяжитесь с нами для получения подробной информации.

У нас появятся ремонтные комплекты нагревательного кабеля, как только будет определено место повреждения.

Кабель был поврежден при установке и требует ремонта

Если место повреждения нагревательного кабеля известно, вам потребуется ремонтный комплект нагревательного кабеля и соответствующие инструменты.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение. Свяжитесь с нами для получения подробной информации.

Поиск неисправностей кабеля для WarmWire

Кабель для утепления пола не греет пол

Проверить напряжение на “стороне линии” при управлении от L1 до L2. Соответствует ли оно напряжению кабеля?

Черно-белые провода питания обозначают кабель на 120 В.

Черно-синие провода питания обозначают кабель 240 В.
Проверьте выходное напряжение на “стороне нагрузки” блока управления, пока он показывает, что подает питание на пол.Подходит ли он для правильного напряжения?

Черно-белые провода питания обозначают кабель на 120 В.

Черно-синие провода питания обозначают кабель 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI …
Управление может быть неправильно подключено. Проверьте электрическую схему на задней панели блока управления. Кабель может быть поврежден. Проверьте мат (-ы) на замыкание на массу с помощью цифрового омметра, как описано в нашем руководстве по установке.Если ваш счетчик обнаруживает короткое замыкание, позвоните производителю. Если омметр не определяет замыкание на массу …

• Кабель может иметь короткое замыкание с очень высоким сопротивлением, которое не может быть обнаружено стандартным омметром. Попробуйте найти мегаомметр или тестер Hipot и позвоните производителю в службу технической поддержки, чтобы определить, не повреждена ли изоляция контура отопления.
• Проверить работу GFI в системе управления. Отсоедините нагревательный кабель (и) от блока управления и закройте провода управления «Сторона нагрузки» проволочными гайками или аналогичным способом в целях безопасности.Попробуйте снова включить элемент управления, если он по-прежнему отключает GFI без подключения к системе обогрева пола, устройство управления подключено неправильно или неисправно.

Возможно, для регулятора установлено слишком низкое значение предельной температуры пола. Мигает ли контрольная надпись «предел пола» в нижнем левом углу дисплея?

Заводская настройка предела пола по умолчанию составляет 99 ° F, но, возможно, потребуется установить более низкое значение для ламинатных напольных покрытий и других подобных материалов для напольных покрытий.

Кабель для подогрева пола сохраняет подогрев пола после того, как он прекратил нагрев

Возможно, управление было “шунтировано”.

Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть четыре гайки для подключения к системе управления (и гайка для пятого соединения для проводов заземления).
У вашего блока управления есть правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен передавать питание на пол.

Если это программируемый элемент управления, возможна ошибка программирования.

• Обратитесь к инструкциям для вашего устройства управления, чтобы убедиться, что все ваши циклы запрограммированы правильно и все циклы для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».
Необходимо заменить элемент управления.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

Проверьте датчик с помощью цифрового мультиметра, способного тестировать до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке.Находится ли он в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.

Наружная оболочка кабеля для обогрева пола поцарапана или слегка повреждена. Повреждена только внешняя оболочка, кабель по-прежнему проверяется цифровым омметром в пределах допустимого диапазона и показывает бесконечное сопротивление заземляющему проводу. Нужно ли его ремонтировать?

Незначительное повреждение внешней оболочки кабеля не всегда требует ремонтного комплекта нагревательного кабеля. Простая проверка кабеля цифровым омметром не всегда позволяет обнаружить повреждение цепи нагрева или изоляции нагревательных элементов.Если у вас есть доступ к мегомметру или тестеру Hipot, эти инструменты могут дать вам быстрое тестирование изоляции нагревательного элемента. Пожалуйста, позвоните нам, прежде чем пытаться использовать этот тип оборудования с любым из наших кабелей для обогрева пола. Если у вас нет мегомметра, есть дополнительные тесты, которые можно выполнить без полного набора профессиональных диагностических инструментов. Вы можете использовать термостат в качестве тестового инструмента с кабелем для обогрева пола, выполнив краткий «Тест мощности». ЗАПРЕЩАЕТСЯ ОБХОДИТЬ УПРАВЛЕНИЕ для выполнения «проверки мощности», это может привести к травмам или необратимому повреждению системы обогрева пола.

Обратите внимание: Если часть кабеля для обогрева пола все еще находится на катушке или часть мата все еще свернута, вы не можете выполнить проверку мощности. Это очень быстро приведет к перегреву кабеля для обогрева пола. Кабель для обогрева пола не должен быть полностью погружен в раствор для проведения этого теста, но обязательно удалите листы картона или любого другого материала, который используется для защиты кабелей от движения во время установки. Контроллер, датчик и система обогрева пола подключаются обычным образом, а затем включаются.Убедитесь, что есть потребность в тепле, чтобы система управления передавала питание на кабель для обогрева пола.

Если проверка мощности не приводит к отключению GFCI, но оголенный кабель не кажется нагревается, возможно, цепь нагрева повреждена, и использование сетевого напряжения могло привести к возгоранию цепи нагрева там, где был кабель. порезанный или раздавленный. Потребуется дополнительное тестирование.

• Еще раз проверьте сопротивление нагревательного кабеля. Перед выполнением этого теста отсоедините силовые провода кабеля подогрева пола от термостата.Если ваш омметр сейчас показывает обрыв цепи или значение сопротивления вне диапазона сопротивления этого кабеля, кабель необходимо отремонтировать и, возможно, в том месте, где была повреждена оболочка. У нас есть ремкомплекты нагревательного кабеля, заказ № 81007142. Позвоните производителю для получения дополнительной информации или размещения заказа на ремонтный комплект.
• Если кабель для обогрева пола находится в пределах указанного диапазона сопротивления, возможно, система управления не передает питание на кабель. Убедитесь, что контроллеру требуется тепло, и используйте цифровой мультиметр для проверки напряжения «стороны нагрузки» на термостате, чтобы увидеть, посылает ли он мощность на пол.Убедитесь, что показания напряжения соответствуют требованиям к питанию этой системы обогрева пола.
• Если доступен амперметр переменного тока, это быстрый и эффективный метод определения того, действительно ли ток идет на обогрев пола. Если ваш амперметр показывает, что кабель не потребляет ток надлежащего уровня для данной конкретной системы обогрева пола, потребуется дополнительное диагностическое тестирование, чтобы определить, связана ли проблема с контуром отопления в полу, неправильным напряжением, подаваемым в систему, или возможно что-то связанное с управлением термостатом.Если амперметр показывает правильное потребление тока для этого кабеля (-ов), он выделяет тепло. В слое раствора или толстой плитке может быть что-то вроде влаги, что может затруднить обнаружение тепла, выделяемого кабелем.

Если при испытании мощности кажется, что кабель нагревается, а GFCI в системе управления не сработал, можно дополнительно проверить целостность изоляции на нагревательных элементах, применив водопроводную воду к кабелю в местах, где имеется внешняя оболочка. был поврежден, и тщательно замочите его.ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: очень важно принять меры предосторожности, чтобы избежать поражения электрическим током, ПРЕЖДЕ чем поливать кабель водой. Мы настоятельно рекомендуем выключить управление, а затем выключить автоматический выключатель перед выполнением этого теста. После нанесения воды на поврежденную оболочку кабеля сначала снова включите прерыватель, затем включите регулятор и включите его, чтобы убедиться, что система находится под напряжением. НИКОГДА не прикасайтесь к влажному кабелю, когда он находится под напряжением, это может привести к серьезным травмам!

• Если система управления продолжает работать без отключения GFCI, кабелю потребуется некоторое время для высыхания, затем на поврежденную оболочку можно нанести тонкий слой соответствующего герметика для дополнительной защиты.Вы можете использовать тонкий слой 100% силиконового герметика или 2 или 3 слоя термостойкой «жидкой электрической ленты», чтобы снова запечатать куртку. Дайте ему полностью застыть, прежде чем продолжить установку.
• Если GFCI в системе управления срабатывает после того, как вода была нанесена на поврежденную рубашку, изоляция на нагревательном элементе (-ах) была повреждена, и ее необходимо отремонтировать с помощью комплекта для ремонта нагревательного кабеля, заказ № 81007142. Вы можете узнать у своего дистрибьютора, есть ли у них в наличии наши комплекты для сварки, или позвонить нам и разместить заказ.

Почему мои полы не теплые?

Излучающее панельное отопление превратилось из любимца отрасли гидроники в 1990-х годах в уважаемую технологию, которая может обеспечить превосходный комфорт в различных областях применения.

Большинство из вас, читающих это, вероятно, спроектировали и / или установили несколько систем излучающих панелей. Во многих случаях эти системы включали покрытие всей площади пола конструктивными элементами излучающих панелей определенного типа: плиты на уровне грунта, тонкие плиты, трубы и плиты и так далее.Это стало стандартной практикой в ​​отрасли и хорошо работает, когда в домах со средней тепловой нагрузкой устанавливается лучистый пол с подогревом.

Однако по мере уменьшения расчетной тепловой нагрузки на единицу площади пола уменьшается и средняя температура поверхности пола. В доме с хорошей теплоизоляцией средняя температура поверхности теплого пола может быть всего на несколько градусов выше температуры воздуха в помещении. Причина в том, что пол не должен нагреваться для удовлетворения тепловой нагрузки, определяемой настройкой комнатного термостата.

Например: рассмотрим комнату с расчетной тепловой нагрузкой 3000 БТЕ / час и соответствующей температурой воздуха 70F. Помещение имеет размеры 20 футов на 15 футов. Если бы вся площадь пола была покрыта излучающей панелью, требование к восходящему тепловому потоку при расчетной нагрузке было бы:

См. Формулу 1

Среднюю температуру поверхности пола можно рассчитать по следующей формуле:

См. Формулу 2

Где:

T _{поверхность} = средняя температура поверхности пола (ºF)

q = восходящий тепловой поток (БТЕ / ч / фут ² )

T _воздух = температура воздуха в помещении (ºF)

Таким образом, для указанного примера:

См. Формулу 3

Эта температура на несколько градусов ниже нормальной температуры кожи рук и ног.Инфракрасный термограф термографически комфортной руки в модели Рисунок 1 показывает температуру кончиков пальцев от низких до середины 80-х годов.

Поверхность пола 75F будет казаться слегка прохладной на ощупь этой рукой, даже если этот пол выделяет достаточно тепла для поддержания температуры в комнате 70F.

Принуждение пола к работе при более высоких температурах приведет к быстрому перегреву помещения и, вероятно, приведет к потерям энергии из-за того, что люди открывают окна или иным образом заменяют перегретый внутренний воздух более холодным наружным воздухом.

Также имейте в виду, что средняя температура поверхности пола 75 ° F будет существовать только в расчетный день, когда наружная температура равна или близка к минимальным значениям. Эта средняя температура поверхности пола будет еще ниже в условиях частичной нагрузки.

ПОСМОТРЕТЬ В ЯРКУЮ СТОРОНУ

Несмотря на то, что пол с подогревом в здании с низким энергопотреблением может быть не таким теплым, как пол с подогревом в более энергоэффективном здании, он все равно будет теплее, чем пол без подогрева в помещениях, обогреваемых системами принудительной подачи воздуха или плинтусом из ребристых труб.

Кроме того, с точки зрения теплового КПД источника тепла более низкая температура поверхности – это хорошо. Источники тепла, такие как конденсационный котел, водяные тепловые насосы и солнечные тепловые подсистемы, будут работать с высокой эффективностью в сочетании с низкой температурой воды. Чем ниже температура воды, тем выше КПД источника тепла.

Пол, температура поверхности которого немного выше температуры воздуха в помещении, также менее подвержен перегреву из-за непредсказуемого внутреннего притока тепла, например, вызванного солнечным светом или скоплением людей.

Потенциальная «ложка дегтя» состоит в том, что ожидания владельцев теплых на ощупь полов могут не оправдаться. Как многие из вас могут подтвердить, невыполненные ожидания клиентов являются проблемой, даже когда система отопления работает с максимальной эффективностью.

Если покупатель был проинформирован о том, что полы не будут ощущаться теплыми, даже если внутренняя заданная температура все еще будет поддерживаться, и если он понял и согласился с этим рабочим состоянием, не должно быть никаких нереализованных ожиданий.Однако, если покупатель не может не думать об уютной рекламе лучистого теплого пола и по-прежнему рассчитывает на теплые полы независимо от нагрузки, результатом, скорее всего, станет серьезное разочарование.

Возражение «а я заплатил за теплые полы…» наверняка будет услышан, и перспективы хороших отношений с клиентами устремлены на юг. Тот факт, что установленный вами котел mod / con работает с тепловым КПД 97%, а не 92%, вероятно, не сгладит ситуацию.

Я рекомендую серьезно поговорить с клиентами, которые рассматривают возможность использования теплого пола в здании с низким энергопотреблением. Обязательно объясните, почему полы часто не кажутся теплыми на ощупь, и внимательно выслушайте все их опасения по этому поводу. Если первобытные инстинкты клиента к теплым поверхностям очевидны, рассмотрите возможность предложения им некоторых из следующих альтернатив.

КОГДА МЕНЬШЕ БОЛЬШЕ

Существует несколько альтернатив системам теплого пола с полным покрытием, которые обеспечивают разумный баланс между эффективностью источника тепла и желанием владельца иметь теплые поверхности.

Один состоит в том, чтобы уменьшить площадь поверхности излучающей панели, не покрывая всю площадь пола трубами. Если размер излучающей панели в предыдущем примере был уменьшен вдвое, необходимый восходящий тепловой поток увеличился бы с 10 до
20 БТЕ / час / фут ² . Это повысит среднюю температуру поверхности пола в условиях расчетной нагрузки от 75 до 80F. Такая более высокая температура поверхности пола, скорее всего, понравится тем, кто ищет полы, «подходящие для босиком».Уменьшение площади панели до одной трети площади пола в помещении повысит среднюю температуру поверхности пола в условиях расчетной нагрузки примерно до 85 ° F, что является рекомендуемым максимумом для полов, на которых имеется продолжительный контакт ног.

Проектный подход, заключающийся в том, чтобы не покрывать всю площадь пола трубами, был обычным явлением в те дни, когда медные трубы использовались для систем водяного отопления полов (см. Врезку). Каждая излучающая панель была рассчитана на нагрузку в помещении с учетом удельного восходящего теплового потока и заданной температуры подаваемой воды.

Комната с половиной тепловой нагрузки другой комнаты получит половину квадратных футов площади панелей. Предполагая, что напольные покрытия имеют сопоставимое значение R, этот подход позволяет системе работать с одной температурой подаваемой воды и устраняет необходимость в нескольких смесительных устройствах.

Другой вариант, который хорошо сочетается со зданиями с низким энергопотреблением, – это лучистое потолочное отопление. Большинство потолков с подогревом передают 95+ процентов своей тепловой мощности в виде теплового излучения. Они «светят» тепловым излучением в комнату так же, как светильник направляет вниз видимый свет.

Излучающие потолки с малой массой, такие как конструкция, показанная на рис. 3 , могут быстро нагреться после холодного запуска. Они идеально подходят для помещений, где желательно быстрое восстановление после неблагоприятных условий. Малая масса также означает, что они могут быстро отключить тепловую мощность при необходимости, что помогает ограничить перегрев при значительном внутреннем притоке тепла.

Для потолочной панели, сконструированной, как показано на рис. , рис. 3 , средняя температура воды 110 ° F может обеспечить пониженную тепловую мощность около 28 БТЕ / час / фут
т ² .Рассмотрим эту панель, установленную в здании с низким энергопотреблением с расчетной тепловой нагрузкой всего 10 БТЕ / час / фут ² . Панель должна покрывать лишь около 36% площади потолка, чтобы обеспечить необходимую тепловую мощность. Это значительно снижает затраты на материалы и трудозатраты на установку. Это также позволяет низкотемпературным источникам тепла достичь высокого теплового КПД.

Другой вариант – система, в которой используются панельные радиаторы, а не излучающие панели, устанавливаемые на месте. Панельные радиаторы доступны в различных размерах и формах и, соответственно, в широком диапазоне номинальной тепловой мощности.Наиболее распространенный подход к проектированию – это подобрать размер однопанельного радиатора к расчетной нагрузке в типичном помещении, таком как спальня, ванная комната или кухня. Для больших помещений может потребоваться несколько параллельных трубопроводов панельных радиаторов.

Я предлагаю установить размер каждого панельного радиатора в системе таким образом, чтобы обеспечить расчетные потребности в обогреве отведенного для него помещения, при работе при температуре подаваемой воды не выше 120F. Это поддерживает высокий КПД низкотемпературных источников тепла. Это также увеличивает процентное соотношение лучистого и конвективного тепловыделения и устраняет любые проблемы безопасности, связанные с прикосновением пассажиров к чрезмерно горячим поверхностям.

Панельный радиатор с температурой поверхности от 100 до 115F неизбежно заставит людей приспосабливаться к нему в холодную погоду. Это будет место, куда кладут влажные варежки, перчатки и шапки для быстрого высыхания. Возможно, самое главное, это решение для тех случаев, когда вы просто хотите приложить холодные руки, ноги или дерриер к теплой поверхности.

Рис. 4 – это инфракрасное изображение панельного радиатора, работающего при относительно низкой температуре воды.Обратите внимание на температурный градиент сверху вниз и на то, как он относительно однороден на поверхности радиатора. Это свидетельство хорошо спроектированного продукта.

НИКАКИХ ВОПРОСОВ

Я оставлю вас с последней мыслью о теплых полах с более низкой температурой поверхности. Это происходит из того, что я вижу, как люди, которых я сопровождал на протяжении многих лет, отреагировали, когда впервые сказали, что они находятся в помещении с подогреваемым полом. Многие садятся на корточки, кладут руку на пол и затем встают с растерянным выражением лица.Затем они говорят что-то вроде «пол не теплый».

Тогда я задаю вопрос: «Вам удобно?» На что большинство отвечает «да» или, может быть, даже «да, мне очень комфортно». Последний совет, который я предлагаю, звучит так: «Если вам удобно, не беспокойтесь о ощущениях пола». Попробуйте это сделать в следующий раз, когда познакомите кого-нибудь с лучистым теплым полом. <>

Джон Зигенталер, П.Е., окончил политехнический институт Ренсселера по специальности машиностроение и имеет лицензию профессионального инженера.Он имеет более 34 лет опыта в проектировании современных систем водяного отопления. Он также является почетным адъюнкт-профессором инженерных технологий в колледже Mohawk Valley Community College в Ютике, штат Нью-Йорк. Примечание редактора: см. Джона на Modern Hydronics-Summit 2015 в Торонто 10 сентября 2015 г.

Подогрев полов, EasyHeat, Керамическая плитка с подогревом, Напольное отопление

Подогрев полов – часто задаваемые вопросы Какова основная область применения теплой плитки?

Warm Tiles® Система подогрева полов представляет собой сеть кабелей, проложенных в растворе сразу под плиточным, мраморным или шиферным полом для удаления холода.

Каковы требования к напряжению, току и мощности?

Система Warm Tiles разработана для приложений 120 или 240 В в Северной Америке. Ток, потребляемый кабелем самого большого размера, составляет 10,7 ампер. Система может быть установлена ​​для рассеивания либо 12 Вт на квадратный фут (при использовании стандартного расстояния 3 дюйма), либо 16 Вт на квадратный фут (при использовании переменного расстояния 3 дюйма / 1,5 дюйма). Потребляемый ток мата самого большого размера составляет 13,1 А. Система рассчитана на рассеивание 16 Вт на квадратный фут.

Какая гарантия на товар?

На кабели EasyHeat Warm Tiles предоставляется ограниченная гарантия сроком на пятнадцать (15) лет. Подробная информация о гарантии приводится в инструкции к каждому продукту, или вы можете просмотреть версию в формате PDF, щелкнув ссылку ниже.

Warm Tiles WarrantyКакие типы полов могут использовать систему Warm Tiles?

Теплая плитка предназначена для мрамора, керамики, бетона, плитки, шифера, брусчатки (кирпича, камня и др.)), полы из ламината и паркетной доски *, полы с подогревом из керамической плитки. Он НЕ предназначен для деревянных полов, ковровых покрытий, линолеума или виниловой плитки. Кабель Warm Tiles ДОЛЖЕН быть залит «цементным материалом» (например, строительным раствором). * Для использования только под парящими деревянными полами. Не одобрено для установки с помощью гвоздей.

Сколько времени нужно теплой плитке, чтобы утеплить пол?

С момента включения кабелей обычно требуется от получаса до 2 часов, чтобы нагреть пол, в зависимости от материала и толщины пола.

Насколько высока высота моего пола благодаря системе Warm Tiles?

Полы с установленными системами обогрева, как правило, на 3/16 дюйма выше, чем полы без нагревательных кабелей.

Какую теплоту можно ожидать от пола?

Температура поверхности пола или плитки с подогревом зависит от нескольких переменных: расстояния между соседними проложенными кабелями, глубина от кабеля до поверхности плитки, общая тепловая масса пола, а также температура в помещении и под полом.По этой причине диапазон температур будет варьироваться от установки к установке. Как правило, кабели Warm Tiles нагревают пол максимум до 90 ° F.

Хватит ли тепла на всю комнату?

Теплая плитка не предназначена в качестве основного источника тепла для какой-либо комнаты.

Какова общая стоимость эксплуатации системы теплых плиток?

Общие эксплуатационные расходы на внутрипольное отопление можно определить, используя вашу почасовую ставку в киловатт-часах из ежемесячного счета за коммунальные услуги и следуя этим простым шагам.

(1) Возьмите свою часовую норму в киловатт-часах и умножьте на 8 (предполагаемое количество часов работы в день при использовании термостата Warm Tiles®).
(2) Затем умножьте это число на квадратные футы обогреваемого пола.
(3) Наконец, умножьте это число либо на 12 Вт (стандартное расстояние), либо на 16 Вт (переменное расстояние или комплекты матов) и разделите на 1000, чтобы получить ваши ежедневные эксплуатационные расходы.

Среднее значение по США в настоящее время составляет 10,0 центов / кВт-ч.

Примечание. Тепло, генерируемое системой Warm Tiles, будет распространяться по всему дому и, таким образом, компенсирует ваши основные расходы на отопление. Эта экономия не принимается во внимание при использовании вышеуказанного расчета.

Насчет ЭДС. Безопасны ли системы утепления пола?

До сих пор неясно, приводят ли ЭМП к неблагоприятным последствиям для здоровья. Однако Всемирная организация здравоохранения определила допустимый уровень воздействия ЭМП на уровне 100 мГ (миллиГаусс).Многие бытовые приборы работают на этом уровне. При измерении электрического обогрева пола в полевых условиях на расстоянии 1 дюйм от места использования было сообщено, что экспозиция составила от 0 до 6 мГн.

Да. Системы электрического обогрева пола, термостаты и комплекты реле Warm Tiles выдержали строгую безопасность испытаны лабораторией Underwriter’s и получили список UL для США, а также сертификат cUL для Канады.Кроме того, все термостаты Warm Tiles содержат прерыватель замыкания на землю (GFI), который обеспечивает защиту от поражения электрическим током.

Могу ли я добавить это в мою текущую цепь или для этого потребуется отдельная цепь?

Мы рекомендуем, чтобы нагревательный кабель был ЕДИНСТВЕННОЙ нагрузкой в ​​электрической цепи, обеспечивающей питание кабеля. Перед установкой теплой плитки обязательно проконсультируйтесь с местным органом по надзору за электрооборудованием.

Требуется ли установка этого продукта профессионалом?

Warm Tiles разработан для легкой установки опытным мастером своими руками.Тем не менее, вам всегда следует проконсультироваться с местным органом по надзору за электрооборудованием перед началом установки.

Как определить размер кабеля, который мне понадобится для обогрева пола?

Вам нужно будет измерить площадь пола, которую вы собираетесь утеплить, в квадратных футах. При расчете площади в квадратных футах не включайте участки под туалетами, умывальниками, сантехническими приборами или труднодоступные места. Оставьте расстояние не менее 1 дюйма до туалетов или других приспособлений. Измерения должны быть максимально точными.После того, как вы определили площадь обогреваемой площади, вы можете выбрать кабельную систему Warm Tiles подходящего размера.

Примечание. Если вы подумываете об установке теплой плитки под душем, проверьте местные электротехнические нормы и правила, чтобы узнать, разрешено ли это.

Могу ли я проверить кабель перед установкой?

Да. Значение сопротивления можно снять с помощью омметра. Сопротивление изоляции можно проверить с помощью мегомметра. Не подавайте напряжение на кабели перед установкой.

Как проложен кабель?

Полные подробные инструкции по установке прилагаются к каждому кабелю. Металлическая обвязка, прилагаемая к кабелю, крепится к полу. Кабель легко вставляется в обвязку и «натягивается» на обогреваемую площадь пола. Затем поверх кабелей наносится цементный раствор.

Можно ли разрезать кабель?

Длину нагретого кабеля НЕЛЬЗЯ изменить. Однако холодные провода можно отрезать до нужной длины.

Следует ли изолировать мое приложение снизу?

Подкладывать изоляцию под полом не обязательно; однако это повысит эффективность работы вашей системы Warm Tiles за счет минимизации потерь тепла.

Могу ли я проложить этот кабель в стене моей ванной комнаты?

Нет. Электрические нормы (NEC в США и CEC в Канаде) не позволяют прокладывать нагревательные кабели за стенами.

Требуется ли термостат для кабелей Warm Tiles?

Термостат рекомендуется для всех установок Warm Tiles.Easy Heat предлагает термостаты на 120 В и 240 В в двух разных моделях. Термостаты серии FTS предлагают опции программирования уровня комфорта, а также простой селекторный переключатель положения выключения. Термостат серии ET предлагает простой переключатель включения / выключения, а также переключатель регулировки температуры и кнопку подтверждения. Все термостаты Warm Tiles имеют встроенную защиту от замыкания на землю. * Согласно национальным правилам электротехники США – установка в ванной комнате требует, чтобы это устройство было установлено в цепи, защищенной отдельным прерывателем цепи замыкания на землю (GFCI).

Есть ли диапазон температур на термостате?

На термостате можно установить различные уровни для поддержания постоянной температуры пола. Вы быстро ознакомитесь со своей собственной зоной комфорта и соответствующей настройкой на вашем термостате.

Можно ли прокладывать кабели Warm Tiles в душевых?

Как правило, кабели Warm Tiles можно прокладывать в облицованных плиткой душевых, укладывая кабели в царапину, используя стандартный метод, указанный в инструкциях по установке.Затем поверх кабелей устанавливается гидроизоляционная мембрана, чтобы вся вода из душа направлялась в канализацию и не контактировала с кабелями.

Что произойдет, если кабель будет поврежден?

Если кабель разрезан или поврежден, ток будет направлен на оплетку заземления, окружающую кабель, вызывая тем самым срабатывание защиты от замыкания на землю, что приводит к отключению питания от кабеля. В зависимости от типа и серьезности повреждения может потребоваться ремонт.

Откуда возникла идея утепления пола?

Считается, что первые греки разработали такую ​​систему, но именно римляне применили ее на практике в своей системе гипокауста. Во многих римских зданиях полы из мозаичной плитки поддерживались колоннами внизу, которые создавали воздушные пространства или каналы. На участке, расположенном в центре всех отапливаемых комнат, сжигали древесный уголь, хворост и в Британии уголь, а горячие газы уходили под полы, нагревая их в процессе.Система гипокауста исчезла с упадком Римской империи, и «центральное отопление» не было восстановлено до 1500 лет спустя. Римляне были не одиноки в своем развитии, однако у древних корейцев была своя система подогрева полов. Поскольку зимой температура опускалась до 20 градусов ниже нуля, очевидно, что можно было много выиграть от разработки системы сохранения тепла. С V века они строят свои дома с полом «ондол» (что переводится как «теплый камень»).Подобно римской системе гипокауста, ондол полагается на теплую воду. Эта система используется в Корее по сей день!

Могу ли я закопать кабель в бетоне?

Да, но кабель Warm Tiles не должен располагаться на расстоянии более 3/4 дюйма от поверхности пола.

Могу ли я перекрывать кабель?

Кабель НЕ ДОЛЖЕН касаться, пересекаться или перекрывать себя в любой точке. Это может привести к перегреву кабеля и необходимости его замены.

Плитка для пола с подогревом для всех

КАКОВЫ ВАРИАНТЫ ИЗЛУЧЕННОГО ТЕПЛА?

Существует два варианта лучистого тепла для пола:

ЭЛЕКТРИЧЕСКИЙ

Электрическое лучистое тепло состоит из проводов, проложенных под полом.Их очень легко и доступно установить, но они также более дороги в эксплуатации.

С нагревательными матами монтаж стал еще проще. Эти маты имеют очень низкий профиль (некоторые имеют толщину менее 1/8 дюйма) и идеально подходят для укладки под плитку. Провода вплетены в ткань, поэтому все, что вам нужно сделать, это уложить раствор и раскатать маты (полный процесс установки см. В инструкциях производителя).

Вы можете выбрать один из нескольких размеров или заказать коврик в соответствии со спецификациями вашей комнаты.Коврики излучающего тепла одобрены для использования во влажных помещениях, таких как душ, сауна или парная, и быстро и эффективно нагревают пол и все пространство. Они безопасны для всех типов плитки и большинства других вариантов напольного покрытия.

Полы с подогревом обычно устанавливают до того, как укладывается новый плиточный пол. Если у вас есть подвал или подвал, вы можете разместить лучистое отопление ниже существующего пола.

HYDRONIC

Гидравлическое лучистое тепло состоит из труб с горячей водой, проходящих под полом.Для установки им требуется лицензированный сантехник, и они должны быть подключены к водопроводу от водонагревателя или бойлера, поэтому проект немного сложнее, чем электрическое отопление. С другой стороны, лучистое тепло для горячей воды намного дешевле, чем электрическое.

Водяные излучающие тепловые трубы размещаются на специальной подкладке из фанеры с предварительно вырезанными каналами для труб. Для плиточных полов поверх нее кладется цементная подкладочная плита, после чего укладка плитки может продолжаться как обычно.

Как и электрическое лучистое отопление, гидронику необходимо устанавливать либо до того, как зайдет новый пол, либо со стороны подвала или подполья под подкладкой.

Если вы просто не можете перенести еще одну осень или зиму без комфорта теплых полов, самое время запланировать обновление напольного покрытия. Плитка для пола с подогревом преобразит ваш дом.

Покупаете новую плитку? Обратите внимание на керамогранит, камень и керамическую плитку, которые отлично сочетаются с лучистым теплом.

Лучистое отопление полов Часто задаваемые вопросы

Как охладить дом лучистым теплом?

Хотя некоторые системы теплого пола могут охлаждаться за счет циркуляции холодной воды по трубам, в большинстве домов потребуется отдельная система для обеспечения охлаждения. Причина в том, что в идеале отопление осуществляется снизу вверх, а охлаждение – через воздуховоды, расположенные под потолком.

Лучистое охлаждение также не удаляет влагу из воздуха, что может быть недостатком в жарком климате.Кроме того, это может привести к конденсации влаги на прохладной поверхности бетонного пола.

В конечном счете, попытка выполнить обе функции с одной системой сделает одну или другую менее эффективной. Кроме того, отдельная система, обеспечивающая только охлаждение, будет не такой дорогой, как комбинированная система отопления / охлаждения.

Найдите подрядчиков по бетонному полу для установки лучистого отопления.

Каковы оптимальные настройки термостата для водяного теплого пола?

Излучающий пол с подогревом обеспечивает температуру в помещении, очень близкую к идеальной: около 75 F на уровне пола, снижаясь до 68 F на уровне глаз, а затем до 61 F у потолка.

По данным ассоциации Radiant Panel Association, пол с лучистым обогревом обычно кажется «нейтральным», с температурой поверхности, как правило, ниже нормальной температуры тела, хотя общее ощущение комфорта. Только в очень холодные дни, когда система лучистого отопления задействована на максимальную мощность, пол действительно будет «теплым».

Сияющая температура пола намного приятнее, чем дуновение горячего, а затем прохладного бриза, которые часто ассоциируются с печами с принудительной подачей воздуха.

Можно ли зонировать теплый пол?

Да. Фактически, большинство гидравлических систем имеют элементы управления зонированием, которые могут регулировать уровень тепла, подаваемого в конкретное помещение или область пола, либо путем регулирования объема потока воды через каждый контур трубопровода, температуры воды, продолжительности импульсов потока. , или сочетание всех трех. Электрические системы обычно управляются с помощью программируемых термостатов с двойным датчиком, которые объединяют вход от датчика температуры пола с термостатом комнатной температуры.

Зоны плана этажа могут иметь разные потребности в обогреве в зависимости от того, для чего используется комната, как часто она используется, и даже от того, какое напольное покрытие используется. Квалифицированный подрядчик по обогреву полов возьмется за решение вопросов «зонирования» на этапе проектирования проекта.

Недавняя инновация – беспроводная система зонирования с климат-контролем, которая позволяет отдельно контролировать каждую комнату в доме или здании. Разработанный для использования с водяным лучистым отоплением, беспроводное управление также устраняет необходимость прокладывать провода термостата через стены, что может значительно сократить время установки.

Сколько стоит установка излучающего тепла в пол?

Затраты на оборудование и установку могут широко варьироваться в зависимости от таких факторов, как тип системы (электрическая или гидравлическая), размер отапливаемой площади, тип пола, требования к зонированию и контролю, а также стоимость труд. Лучшая стратегия при сравнении затрат – это получить оценки у нескольких установщиков лучистого отопления в вашем районе. Всего:

• Установка на вновь залитых бетонных полах обычно дешевле, чем модернизация или демонтаж и замена существующего пола.
Системы
• Hydronic обычно имеют более высокие начальные затраты, потому что вам нужно покупать больше оборудования, включая бойлер и насос. Но если вы намереваетесь отапливать большую площадь или весь дом, использование гидравлических систем в долгосрочной перспективе может оказаться более рентабельным.
• С другой стороны, электрическое лучистое тепло часто бывает более экономичным для обогрева небольших площадей, в зависимости от затрат на коммунальные услуги в вашем районе. По данным WarmlyYours, электрическая система для ванной комнаты среднего размера стоит от 400 до 700 долларов за установку (для электрического коврика, установленного в тонкозакрепленном цементе).

Итоговый результат по стоимости: В доме, где требуется система охлаждения, чистая стоимость получения лучистого теплого пола будет равна стоимости системы лучистого теплого пола за вычетом суммы, сэкономленной за счет отсутствия нагревательного устройства в вашем доме система воздушного охлаждения.

Как работает теплый пол?

Подумайте, как приятно гулять по песчаному пляжу, который весь день впитывает солнечные лучи. Даже ночью, когда воздух прохладный и солнце село, песок будет продолжать излучать тепло.

Ассоциация излучающих панелей

Как и песок, бетон является идеальным носителем лучистого тепла из-за присущей ему тепловой массы. По мере того как теплая вода циркулирует по трубам (или когда электричество нагревает нагревательные элементы), бетонный пол превращается в эффективный и незаметный радиатор. Обычно в системах лучистого отопления полы нагреваются до температуры от 75 до 80 градусов по Фаренгейту. Затем теплая поверхность медленно излучает тепло вверх в жилое пространство, а не обдувает нагретый воздух.Эта естественная теплопередача более удобна и энергоэффективна.

Для систем лучистого отопления с бетонным полом трубопроводы теплой воды или электрические нагревательные элементы могут быть встроены в плиту на уровне грунта (в любом месте от нижней части плиты до 2 дюймов от поверхности, в зависимости от конструкции и установки. техника) или крепится к верхней части бетонного пола, а затем покрывается накладкой. Лучистое отопление также может быть установлено в тонких бетонных плитах, помещенных поверх фанеры, со слоем декоративного бетона, помещенным сверху (см. Метод одного подрядчика по установке лучистого тепла).

Может ли трубопровод течь в гидравлической системе?

Утечки не вызывают беспокойства при правильной установке системы. Ожидаемый срок службы трубок из PEX составляет более 100 лет, и все трубки тщательно проверяются перед отправкой с завода-изготовителя.

Что такое тепловая масса?

«Термическая масса» означает способность материала сохранять тепло. Например, нагретый камень будет оставаться теплым намного дольше, чем деревянный брусок. Это потому, что камень более плотный и, следовательно, содержит больше массы.Земную массу можно использовать как маховик, когда она нагревается под сияющей бетонной плитой. Это накопление тепла может переносить здание в то время, когда энергия недоступна. Там, где предлагаются «непиковые» тарифы на электроэнергию, использование излучающего пола в сочетании с теплоаккумулятором земли под плитой может привести к очень низким счетам за электричество.

Тепловая масса в обогреваемом полу цеха или ангара быстро реагирует на изменение температуры воздуха при открытии большой потолочной двери.Все тепло, которое со временем «просочилось» в плиту, быстро высвобождается для борьбы с холодным воздухом, катящимся по полу. Это происходит из-за внезапного резкого увеличения разницы температур между плитой и воздухом. Как только дверь закрывается, здание почти сразу возвращается к нормальному уровню комфорта.

Ключом к любой системе излучающих панелей является обеспечение равномерной температуры поверхности, поэтому требуется некоторая масса для распространения тепла по панели. Эта масса может быть в форме гипса или другого вяжущего материала или металлических пластин в панельной конструкции.

Некоторые системы под полом просто полагаются на потоки воздуха в пространстве балок и массу деревянного чернового пола для распространения тепла. При правильном проектировании эти системы являются хорошей альтернативой для модернизации существующего здания.

Информация любезно предоставлена ​​ассоциацией Radiant Panel Association.

ЛУЧЕВОЕ ТЕПЛО: хорошее, плохое и неэффективное: не все системы лучистого отопления созданы равными ~ Джина Филиппон

ЛУЧЕВОЕ ТЕПЛО – Не все системы лучистого отопления созданы равными –

Что может быть лучше холодным ветреным зимним днем, чем уютный теплый пол для прогулок? Теплые полы с подогревом считаются одним из самых удобных, устойчивых и эффективных способов обогрева вашего дома.Но не все системы лучистого отопления одинаковы.

Пример установки излучающей сухой панели.

КАК УСТАНОВИТЬ: Есть много разных способов установить лучистое тепло. Трубы можно привязать к сетке коробки и залить прямо в бетонную плиту или пол подвала для создания тепловой массы. Этот метод, называемый «лучистая плита», является наименее дорогим способом монтажа. Кроме того, он медленнее всего реагирует на настройки термостата из-за массы бетона, которая должна либо нагреться, либо остыть.Рекомендуемый способ контролировать излучающую плиту – «поставить и забыть».

«Облегченная заливка» – это способ добиться такой же массы на верхних жилых этажах. Трубопровод прикрепляется к черному полу, и на пол, покрывающий трубопровод, закачивается легкий гипербетон. После затвердевания он будет действовать так же, как излучающая плита, описанная выше.

⇐ Изображенный здесь наиболее распространенный метод установки лучистого тепла на уровнях выше подвала, известный как «скрепление».”При установке скобами алюминиевые пластины теплопередачи с направляющей для установки труб прикрепляются к нижней стороне пола в полости балки. Трубка помещается в направляющую, и после нагрева алюминий равномерно передает тепло по полу. Под трубкой устанавливается тонкая пузырчатая пленка с отражающим покрытием, которая способствует нагреванию пола. Время отклика меньше, чем при установке перекрытия или заливки, но все же относительно медленно. «Staple-down» аналогичен, но, как следует из названия, он устанавливается над черным полом, а не под ним.

Еще один метод, который становится все более популярным, – это система лучистого отопления с сухими панелями, которая устанавливается как черный пол. Подобно скобе, у него есть направляющая и алюминиевые пластины. Этот продукт находится в непосредственном контакте с чистым напольным покрытием, поэтому он обеспечивает быструю реакцию при сохранении низкой температурной эффективности.

НЕ ВСЕ ИЗЛУЧАЮЩИЕ СИСТЕМЫ РАВНЫ. Есть светлый пол, а затем есть светлый пол сделано правильно . Часто MCES делает ставку на проекты установки излучающих лучей, чтобы нам сказали, что наша цена значительно выше, чем у конкурентов.В чем причина разницы? Делаем правильно. Трубки могут быть прикреплены к нижней стороне пола без пластин, что значительно экономит материалы и труд, но температура воды должна быть намного выше для адекватного нагрева.
