Теплый пол под плитку своими руками: электрический, водяной и инфракрасный

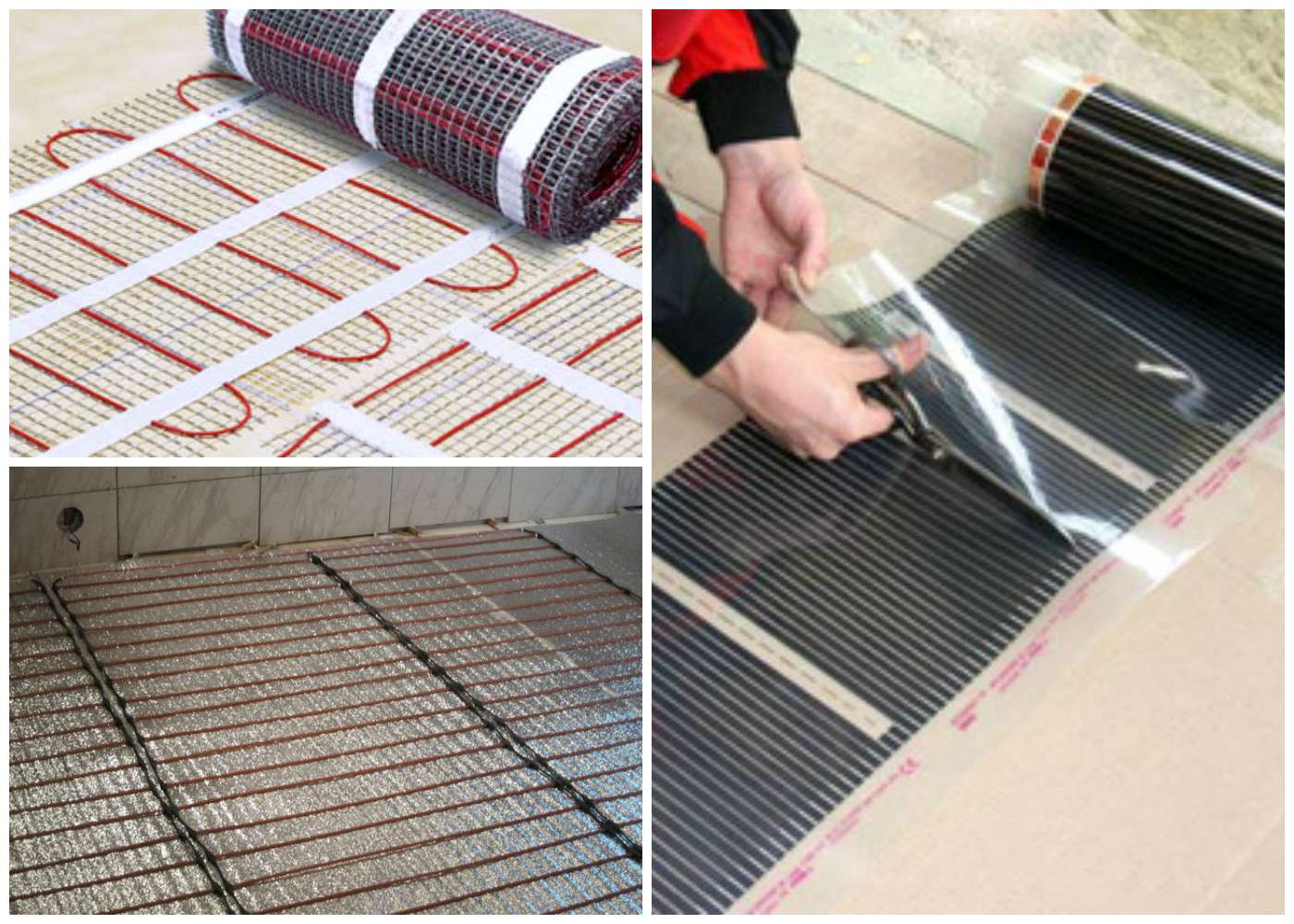

Существует несколько способов устройства подогрева полов, выполненных из керамической плитки. Чтобы понять, какой теплый пол под плитку лучше выбрать, надо ответить на несколько вопросов. Будет ли данная система основным или дополнительным источником отопления? Планируется ли выполнение бетонной стяжки? Какова ее максимально возможная толщина с учетом высоты потолков в помещении? Центрально или автономно отапливается объект недвижимости? Отвечая на каждый вопрос, Вы будете сужать возможный круг вариантов устройства теплых полов. Тем самым определится наиболее оптимальный способ.

Вариант #1 — электрический теплый пол

Под керамическую плитку, обычно используемую в качестве напольного покрытия в санузлах и кухнях, можно уложить как нагревательный мат, так и нагревательную секцию. Для керамической плитки свойственна высокая теплоотдача. Поэтому неудивительно, что системы теплых полов, выполненные на основе резистивного кабеля и уложенные под данное напольное покрытие, обладают практически стопроцентным КПД.

Так чему же отдать предпочтение – нагревательной секции или нагревательному мату? Давайте разберемся.

Использование нагревательных секций

Одним из самых важных требований для выбора данной системы электрического теплого пола является возможность подъема пола в помещении на 7-сантиметровую и более высоту. Ведь монтаж нагревательного элемента проводится в бетонную стяжку, толщина которой должна быть не менее 3-х см, но и не более 5-ти см. Уже поверх стяжки наносится плиточный клей и проводится укладка плитки.

К плюсам данного способа можно отнести экономичность системы и ее способность аккумулировать тепло. К минусам – временные затраты, необходимые для просушки бетонной стяжки

Эксплуатация теплого пола начинается не ранее 30 дней с момента его укладки.

youtube.com/v/MR9WZWi9ppc?autoplay=0"/>
Технологии приклеивания керамической плитки на теплый пол аналогичны способам ее обычной укладки. Однако есть отличие: использовать нужно специфический клей. Подробнее о том, что это за клей и как его выбрать, расскажем тут: https://pol-master.com/tepliy-pol/plitochnyj-klej-dlya-teplogo-pola.html.

Использование нагревательных матов

Укладка теплого пола под плитку данным способом больше всего подходит тем, кто уже завершает ремонтные работы и не имеет ни желания, ни возможностей возиться с заливкой цементно-песчаной стяжки. Нагревательный мат монтируется прямо под плиточный клей, что значительно сокращает время монтажа.

Устанавливать мебель над данной системой обогрева не рекомендуется, так как это может привести к ухудшению работы подогревающей системы и ее повреждению

К плюсам данного способа подогрева пола из керамической плитки можно отнести помимо легкости монтажа возможность экономии пространства, а также быстрое прогревание напольного покрытия во время эксплуатации.

Кстати, ощутить прелесть теплого пола можно уже через несколько часов после укладки, в течение которых высыхает клей. Минусом является тот факт, что монтаж системы при помощи нагревательных матов проводится лишь на открытых пространствах.

Вариант #2 — инфракрасный теплый пол

При укладке инфракрасного теплого пола под последующую укладку плитки потребуется дополнительный материал, в качестве которого производители советуют применять стекломагнезит или гипсокартон. Перед началом монтажных работ определяются с размером площади ремонтируемой поверхности.

Помните, что для эффективного подогрева пола достаточно охватить 80% его поверхности.

Порядок проведения работ следующий:

  • Проведите зачистку поверхности и приступите к настилу слоя теплоизолирующего материала: Полифома или Инфрафлекса.
  • Далее настелите термопленку, нарезав ее максимально длинными полотнищами. Это позволит сократить до минимума количество точек подключения соединительных проводов.
  • На линии отреза пленки не забудьте изолировать выходы медной полосы.
  • Для предотвращения возможного сдвига уложенной термопленки проведите фиксацию ее краев к поверхности теплоизолятора с помощью обыкновенного малярного скотча. Следите за тем, чтобы не было нахлестов полос термопленки друг на друга.
  • Далее подключите терморегулятор, монтаж которого проведите в удобном для подхода месте недалеко от имеющейся электропроводки.
  • Подключите соединительные провода и выведите их к терморегулятору, проведя подсоединение согласно схеме, прикладываемой производителем к системе теплого пола.
  • Проведите подключение термодатчика, который должен располагаться непосредственно под плиткой.
  • Все места подключений и соединений проводов тщательно изолируйте. Профессионалы советуют использовать для этого термосиликоновый пистолет.
  • Подключение терморегулятора к электросети доверьте профессиональному электрику.
  • Проверьте работоспособность смонтированной системы, проведя пробное подключение.
  • Проведите укладку полиэтиленового слоя поверх термопленки.
  • Далее настелите листы гипсокартона или стекломагнезита, поверх которых уложите плитку.

Вот как это все проводится самостоятельно и в домашних условиях:

Запрещается использование в качестве теплоизолятора алюминиевой фольги и материалов, при изготовлении которых она применяется как основа. Также запрещается при укладке керамической плитки настилать металлическую монтажную сетку.

Возможно вам будет интересно узнать, как отремонтировать теплый пол.

О том, как выяснить причину неисправности, а также, про особенности ремонта водяной системы, вы можете прочитать в материале: https://pol-master.com/tepliy-pol/remont-vodyanogo-i-elektricheskogo-teplogo-pola.html.

Вариант #3 — водяной теплый пол

Водяной подогрев пола работает по следующему принципу: между полом и керамической плиткой монтируется система петель трубопровода, по которым циркулирует горячая вода. Особенно целесообразно задуматься о устройстве такой системы владельцам больших загородных домов, площадь которых составляет около 100 квадратных метров. Для квартир этот вариант теплого пола не подходит, потому что способствует возрастанию гидравлического сопротивления в системе центрального отопления. К тому же проходящая горячая вода через теплый пол возвращается в систему уже охлажденной, что, конечно же, вызовет жалобы соседей.

Монтаж водяного теплого пола, как и кабельного, требует заливки бетонной стяжки. Это значит, что в помещении придется значительно приподнимать уровень поверхности пола.

При монтаже выполняются следующие шаги:

  • Подготавливается поверхность основного пола, при этом удаляются старые покрытия. Убирается грязь и мусор,  а также с помощью пылесоса удаляется вся пыль.
  • Выполняется выравнивающая стяжка пола.
  • На высохший бетонный слой укладывается теплоизоляция, в роли которой чаще всего выступает пенополистирол.
  • Поверх теплоизоляции проводится монтаж трубопровода по выбранной схеме и подключение его к смесительному узлу — коллектору.
  • Конструкция заливается бетоном и выравнивается по выставленным заранее маякам.
  • После высыхания бетона укладывается плитка.

Видео-инструктаж:

К плюсам водяного теплого пола относят равномерное прогревание воздуха в помещении во всех направлениях. Эту систему можно использовать в качестве основного источника отопления, который намного эффективнее эксплуатации радиаторов. К минусам данного способа подогрева пола можно отнести сложность монтажа, ограниченность использования и снижение высоты помещения.

Рассмотренные выше варианты помогут определиться с выбором системы подогрева пола, выложенного плиткой. Помните, что самостоятельная установка теплого пола под плитку возможна, однако без опыта выполнения строительных работ и первичных знаний электротехники провести работы грамотно и на должном уровне все-таки сложно. Поэтому желательно обращаться к специалистам, профессионально занимающимся монтажом различных видов теплых полов.

По материалам сайта «Ваннапедия«.

Оцените статью: Поделитесь с друзьями!

Электрический теплый пол под плитку технология укладки

Пол, облицованный керамической плиткой, при всех своих выраженных достоинствах имеет все же два серьезных недостатка.

Во-первых, речь идет о том, что поверхность может становиться скользкой, особенно при попадании на нее влаги. И втрое – керамическое покрытие никак нельзя назвать теплым материалом. Хождение по нему босыми ногами или в домашней обуви в зимнее время бывает очень некомфортным, тем более при выходе, к примеру, из душевой кабинки или ванны.

Электрический теплый пол под плитку технология укладки

Первого негативного момента можно избежать, если сразу подбирать керамическое покрытие для помещений со специальной, нескользящей поверхностью. Вторая проблема также имеет решение – это электрический теплый пол под плитку технология укладки которого может несколько различаться, в зависимости от типа выбранной системы подогрева. Работа по монтажу электрического теплого пола – задача непростая, но тем не менее – вполне доступная для самостоятельного выполнения аккуратным и старательным хозяином квартиры или дома, без привлечения специалистов.

Каковы достоинства электрического теплого пола?

Содержание статьи

Подогрев поверхности пола, облицованной керамической плиткой, можно осуществить монтажом водяных контуров, или же применив одну из существующих систем электрического нагрева.

И тот, и другой тип могут использоваться как в качестве основного источника тепла, так и в роли дополнительного, повышающего комфортность помещений.

Водяной теплый пол, конечно, выигрывает в плане экономичности эксплуатации – его при соблюдении определенных условий даже можно подключить к существующей центральной системе отопления. Но вот себестоимость его монтажа и масштабность работ – несопоставимо выше, чем любого из электрических. Кроме того, электрический подогрев имеет и ряд других неоспоримых преимуществ:

  • Любой водяной контур подогрева требует массивной стяжки. Если добавить еще и диаметр самих труб, то подъем уровня пола получается весьма значительный, что далеко не всегда позволительно в условиях городских квартир. Нельзя сбрасывать со счетов и возникающие при этом дополнительные нагрузки на перекрытия. А вот некоторые электрические теплые полы вовсе не требуют стяжки.
  • Сам по себе монтаж электрического теплого пола – значительно проще.
  • Полностью отсутствует риск скрытых протечек теплоносителя – исключена вероятность затопления нижних соседей.
  • Электрические теплые полы не требуют достаточно громоздкого и дорогостоящего регулировочного оборудования. Да и точной регулировке они поддаются гораздо легче.
  • Не требуется никаких согласительных процедур с коммунальными службами – главное, не выйти за выделенный лимит мощности подачи электроэнергии на квартиру или загородный дом.

Электрический подогрев пола создает наиболее комфортные условия для проживающих – равномерно прогреваемая поверхность отдает тепло, которое поднимается кверху, с постепенным снижением температуры по мере увеличения высоты.

Комфортное распределение температур при функционировании теплого пола по сравнению с классическим радиаторным или коллекторным отоплением

Керамическая плитка, выложенная поверх системы обогрева, превращается в емкий «аккумулятор» тепловой энергии – по ней приятно ходить разутым, а прогретый слой кафеля наиболее равномерно отдает тепло в помещение.

Цены на электрический теплый пол

электрический теплый пол





Существует несколько разновидностей теплых полов, которые могут укладываться под керамическую плитку. Технология монтажа каждой из них имеет свои собственные нюансы. Тем не менее, много и общего, особенно в плане подготовки помещения и требуемого инструмента.

Как подготовиться к укладке теплого электрического пола
  • Первое, на что обращается внимание – это степень утепленности базового основания пола. Если электрическая энергия будет уходить на абсолютно н ненужный нагрев плиты перекрытия или пола, уложенного по грунту, то хозяева просто разорятся на оплате счетов за потреблённые киловатты. Обычно теплые полы укладывают на основание, которое в своей структуре уже содержит слой термоизоляции – особо это важно для частных домов или для квартир, где снизу  расположено неотапливаемое помещение. При благоприятных условиях некоторые технологии монтажа электрического подогрева допускают ограничиться тонким фольгированным термоизолятором.
  • Второе – поверхность пола должна быть отремонтированной. Нет смысла укладывать систему обогрев и затем — керамическую плитку, если поверхность имеет значительные неровности, трещины или щели, участки нестабильности или рыхлости старой стяжки.
  • Третье – в помещение, к месту планируемой установки терморегулятора должна быть подведена линия электропитания требуемой мощности с обязательным заземляющим контуром. Для нее следует предусмотреть отдельный автомат на распределительном щитке, и, желательно, обезопасить себя установкой защитного устройства – УЗО. По вопросам проводки линии имеет смысл обратиться к квалифицированному электрику.
  • Следующий вопрос – это приобретение терморегулятора с термодатчиком. В подавляющем большинстве случаев они не входят в комплект теплого пола, но без них его работа невозможна.

Терморегулятор с датчиком не входят в стандартный комплект электрического теплого пола

Терморегулятор можно выбрать на свой вкус – с электромеханическим или кнопочным управлением, со светодиодной или ЖК-индикацией, с различным дизайнерским и цветовым исполнением и т.п. Обычно все это приборы рассчитаны на установку в стандартное гнездо под розетку или выключатель.

Необходимо позаботиться и о комплекте инструментов:

  • Укладка теплого пола всегда подразумевает электромонтажные работы. Потребуется инструмент для резки проводов, снятия изоляции. Перед коммутацией проводов в терморегуляторе концы желательно залудить – значит, нужен паяльник и необходимые расходные материалы – припой, флюс. Для усаживания термоусадочных трубок лучше всего пользоваться строительным феном. Кстати, хотя в комплект теплых полов обычно входит определенной количество «термоусадки», неплохо бы иметь хотя бы небольшой собственный резерв.
  • В полу и стене потребуется вырезать штробы – для этого нужно иметь «болгарку» с диском по камню и перфоратор.
  • После укладки и коммутации электрической схемы потребуется провести контрольные замеры – общей проводимости цепи и ее сопротивления — значит, необходим мультиметр. Рекомендуется также проверить сопротивление изоляции – это выполняется специальным прибором — мегомметром.

Мультиметр (слева) и мегомметр

  • Предстоят и общестроительные работы: иногда – это заливка стяжки, и в любом случае – укладка керамической плитки. Значит, должны быть подготовлены все необходимые инструменты – миксер (насадка на дрель) для замешивания строительных смесей и ёмкость для этих целей, шпатели – обычные и зубчатые, правило, валики и кисти для нанесения грунтовки, принадлежности для разметки и контроля – рулетка, линейка, строительный уровень, маркер или карандаш и т.п.

Некоторые инструменты потребуются в любом случае, другие – в зависимости от выбранной технологии укладки теплого пола. Об этом подробнее будет рассказано ниже.

Теплый пол кабельного типа
Виды обогревательных кабелей для теплого пола

Для начала будет рассмотрена система теплого пола с обогревательным кабелем. Прежде всего, необходимо определиться с ее разновидностью, так как кабель может быть одножильным, двужильным или с полупроводниковой матрицей.

  • Одножильный вариант относится к разряду самых недорогих. Проводник греется по обычному резистивному принципу, точно так же, как спираль утюга или ТЭНа.

Строение одножильного нагревательного кабеля

Цена на такие кабели невысока, но и работать с ними очень неудобно. Главная трудность в том, что оба монтажных («холодных») конца должны сойтись в одной точке — в месте установки терморегулятора. Учитывая то, что пересечения кабеля на полу категорически запрещены, это очень усложняет, а иногда даже ограничивает возможности укладки.

  • Двужильный кабель в этом отношении – намного удобнее.

Замкнутость цепи здесь обеспечена наличием концевой муфты, «холодный» конец – всего один, и процесс укладки от этого намного упрощается. В роли «спирали» в разных моделях может выступать как один проводник, так и оба сразу.

Двужильный кабель резистивного типа

Основной недостаток обоих упомянутых кабелей – одновременный и равный нагрев по всей длине, что бывает не всегда удобно. И еще –сама по себе схема исключает работоспособность системы нагрева при обрыве на любом участке обогревательного кабеля

  • Полупроводниковый саморегулирующийся кабель относится к инновационным разработкам.

Строение и принцип саморегуляции полупроводникового кабеля

Металлические провода здесь выполняют роль исключительно проводников, а нагрев происходит в расположенной между ними полупроводниковой матрице. Причем, чем выше температура на конкретном участке, тем меньше проводящая способность полупроводника, и тем ниже потребление энергии. Таким образом, исключается возможность перегрева, резко взрастает экономичность эксплуатации системы.

Полупроводниковый саморегулирующийся кабель пока что весьма дорогое «удовольствие», и если рассматривать варианты с позиций «цена – качество – удобство в монтаже», то оптимальным выбором становится двужильный кабель резистивного действия. О нем и пойдет речь ниже.

Как рассчитать необходимое количество кабеля

Работу всегда начинают с планирования схемы раскладки кабеля, места установки терморегулятора и подключения к сети питания.

  • Никогда не планируется укладка кабеля под стационарными предметами мебели – для корректной работы такой системы требуется постоянный теплообмен с воздухом, и при его отсутствии кабель может перегреться и выйти из строя.

Примерная схема укладки обогревательного двужильного кабеля

  • Отступ от стен и мебели должен быть не менее 50 мм, а от нагревательных приборов (например, радиаторов или конвекторов, стояков отопления и т.п.) – на менее 100 мм.
  • Категорически запрещается планировать укладку с пересечением кабеля.
  • Для эффективной системы топления принято ориентироваться на то, что кабелем должно быть закрыто около 70 ÷ 75% от общей площади помещения.

Основным параметрами планирования выступают требуемая длина кабеля и шаг между соседними петлями. Эти величины необходимо рассчитать, исходя из площади укладки (S), необходимого количества тепловой энергии для эффективного обогрева (Qs) и удельной тепловой мощности выбранной модели кабеля, рассчитанной на 1 метр его длины (Qкб). Откуда взять эти величины?

  • несложно найти, измерив те участки, на которые будет укладываться кабель, вычислив и просуммировав их площадь.
  • Значение Q sпринимают равным:

— Если теплый пол будет единственным источником отопления, то 180 Вт/м² в случае, когда комната расположена «на грунте» или над неотапливаемым помещением, и 150 Вт/м² – если снизу находится отапливаемое помещение.

— Если подогрев пола рассматривается как дополнительный источник тепла, то эти величины будут равны 130 и 110 Вт/м² соответственно.

  • Удельная тепловая мощность кабеля Qкб, Вт/погонный метр, в обязательном порядке указывается в технической документации изделия.

Подсчет ведется по двум формулам:

Требуемая длина кабеля равна:

L = S × Qs / Qкб

Имея значение длины, можно найти и шаг укладки кабеля – расстояние между параллельными петлями укладки:

N = 100 × S / L

Чтобы не утруждать посетителей сайта самостоятельными расчетами, размещен специальный калькулятор, предназначенный для быстрого и точного определения длины кабеля и шага укладки:

Перейти к расчётам

Кабели теплого пола не реализуются метражом — они выпускаются в ассортименте стандартизированных отрезков с установленными соединительной и концевой муфтами .   Поэтому, необходимо по полученному значению подобрать наиболее близкую длину из модельного ряда.

Кстати, может случиться и такое, что при большой площади помещения расчетная длина будет превышать возможные варианты, представленные в продаже. В этом случае придется разбивать пол на два участка, и для каждого проводить свои подсчеты исходя из его площади. Каждый контур при таком раскладе должен иметь собственный терморегулятор.

Когда с длиной кабеля определились, осталось найти расстояние между витками  (шаг укладки):

Перейти к расчётам

После проведения необходимых расчетов останется точно, в масштабе вычертить схему раскладки кабеля, чтобы руководствоваться ею в процессе монтажа – и можно приступать к практическим работам.

Процесс монтажа кабельного теплого пола под плитку
ИллюстрацияКраткое описание выполняемой операции
Нелишним будет еще раз проверить комплектность приобретенного «теплого пола».
1 – упаковка;
2 – паспорт изделия и инструкция по монтажу;
3 – бухта нагревательного кабеля требуемой длины;
4 – «холодный» соединительный провод, скоммутированный с кабелем соединительной муфтой;
5 – гофротрубка для расположения в ней термодатчика с сигнальным проводом;
6 – монтажная лента для фиксации петель кабеля на полу;
7 – пластиковая заглушка для гофротрубки.
Дополнительно приобретается терморегулятор с термодатчиком.
Имея перед глазами масштабированную схему укладки кабеля, можно приступать к работе.
В выбранном месте с помощью специальной коронки вырезается гнездо для установки подрозетника – здесь будет монтироваться терморегулятор. Высота его над уровнем пола может быть любой, удобной с точки зрения хозяев, но не менее 300 мм.
Следует предусмотреть место так, чтобы оно впоследствии никогда не закрывалось стационарной мебелью или крупными бытовыми приборами.
Очень часто терморегулятор устанавливают неподалеку от выключателя освещения.
От готового гнезда вертикально вниз до уровня пола прорезается штроба прямоугольного сечения, примерно 20 × 20 мм. Она необходима для укладки в нее монтажных проводов и гофротрубки с кабелем термодатчика.
Целесообразно сразу в штробе закрепить два – три проволочных или иных хомута – чтобы впоследствии собрать все провода и трубку в один пучок.
Пол очищается от мусора и пыли.
Проводится грунтование поверхности пола составом глубокого проникновения. Это и обеспылит поверхность, и обеспечит хорошую ее адгезию с бетонным раствором будущей стяжки.
По всей площади пола настилается рулонный фольгированный утеплитель. Он послужит дополнительной термоизоляцией и будет способствовать отражению теплового потока, исходящего от работающего кабеля, вверх, в сторону помещения.
Фольгированный слой располагается наружу.
Соседние полосы или листы утеплителя укладываются вплотную встык, а шов между ними проклеивается металлизированным скотчем.
Следующий шаг – раскладка и фиксация к полу монтажных лент. Крепить их можно, в зависимости от вида базового покрытия, на дюбели или просто на саморезы.
Расстояние между соседними параллельными лентами – от 500 до 1000 мм.
Монтажные ленты очень удобны при раскладке кабеля. Однако, следует сделать важное замечание.
Бывает, что близко к поверхности основания пола располагается слой гидроизоляции, и нарушать его сверлением отверстий под дюбели или вкручиванием саморезов - ни в коем случае нельзя.
Можно поступить следующим образом – застелить на всю поверхность пола прочную стекловолоконную армирующую сетку. К ней несложно подвязывать кабель при его раскладке, а кроме того – сетка послужит еще и дополнительным упрочением стяжки.
Начинается раскладка кабеля согласно схеме.
Первая фиксация к монтажной планке – около соединительной муфты, с таким расчетом, чтобы длины «холодного» конца хватило до терморегулятора, без натяга и пересечения с остальным кабелем.
Сам «холодный» провод можно до штробы расположить вдоль стены, уложив его между стеной и фольгированным утеплителем.
Петли кабеля укладываются в строгом соответствии с чертежом, с соблюдением рассчитанного шага. Специальные крепления на монтажной планке (отгибаемые «усики»), обеспечивают надежную фиксацию.
Если используется армирующая сетка, то кабель можно подвязывать пластиковыми хомутами – «галстуками».
Заканчивается укладка фиксацией кабеля в районе концевой муфты.
Далее, в гофротрубку вводится термодатчик с сигнальным проводом.
Головка термодатчика должна дойти до конца гофротрубки. Затем отверстие трубки глушится специальным входящим в комплект колпачком – чтобы не допустить попадания внутрь бетонного раствора при дальнейших работах.
Трубка с термодатчиком устанавливается строго посередине между витками обогревательного кабеля, фиксируется к монтажным планкам или арматурной сетке.
Начиная от угла между стеной и полом гофротруба укладывается в вертикальную штробу. При этом радиус изгиба не должен быть меньше 50 мм – чтобы не заломить трубку и не пережать этим самым сигнальный провод.
Расстояние датчика от стены – 500 ÷ 600 мм.
В ту же штробу укладывается и монтажный «холодный» конец кабеля. Иногда здесь размещаются еще и провода подачи питания.
Все это собирается в единый пучок, фиксируется хомутами. Затем штробу можно заделать цементно-песчаным раствором или шпатлевочной смесью.
Проводят проверку проводимости цепи и уровня сопротивления уложенного кабеля – он должен соответствовать указанным в паспорте данным. Если есть возможность, проверяется и сопротивление изоляции.
Затем, в соответствии со схемой термодатчика производят подключение к клеммам монтажных проводников обогревательного кабеля, термодатчика и сети 220 В. Рекомендуется перед коммутацией очищенные от изоляции кончики залудить.
После этого проверяют работоспособность системы – производят кратковременное, не более 1 минуты, включение питания.
Так проверяется работа и панели управления, и самого кабеля – должен ощущаться его нагрев.
После проверки питание полностью отключается. Для полной гарантии лучше вновь раскоммутировать и снять терморегулятор – чтобы до пуска системы никто даже случайно не смог включить «теплый пол».
Многие производители теплых полов требуют для соблюдения условий гарантии составлять в паспорте точную масштабированную схему укладки кабеля.
На ней, с привязкой к конкретным размерам комнаты, должны быть показаны сам уложенный кабель, места расположения концевой и соединительной муфт, термодатчика и терморегулятора.
Чтобы обеспечить контакт будущей стяжки с основанием пола, в фольгированном утеплителе между витками кабеля прорезают окошки размером примерно 50 × 150 ÷ 200 мм.
Их обычно располагают в шахматном порядке с расстояние в ряду примерно 1000 мм друг от друга.
После этого по периметру помещения на стыке стены и пола рекомендовано проклеить эластичную демпферную ленту.
Далее, устанавливается система маяков из металлических профилей с таким расчетом, чтобы толщина стяжки составила от 30 до 50 мм.
Готовится раствор для заливки, выкладывается на поверхность пола поверх уложенного кабеля …
… а затем равномерно распределяется и выравнивается с помощью правила.
Важно не допустить воздушных полостей – они резко снизят эффективность теплого пола и могут даже привести к локальному перегреву кабеля.
Стяжка должна застывать и набирать прочность до начала дальнейших работ не менее недели.
Рекомендуется первые 3 – 4 дня после первичного схватывания регулярно увлажнять ее водой и закрывать полиэтиленовой пленкой.
Через неделю можно перейти к укладке керамической плитки, после тщательного грунтования поверхности.
Технология облицовки – обычная, но клей необходимо использовать такой, который рассчитан именно для теплых полов, то есть не боящийся температурных перепадов.
Даже после того, как плиточные клей полностью застынет, включать подогрев нельзя – должно пройти не менее 4 недель с момента заливки стяжки. Категорически запрещено использовать нагрев для ускорения застывания строительных растворов.
Пуск системы следует осуществлять ступенчато – в первый день выставить, к примеру, 15 градусов, а затем ежедневно прибавлять по 5 градусов до достижения расчетной температуры.

Сетчатые обогревательные маты

Большой популярностью стали пользоваться специальные обогревательные маты. По сути – это тот же нагревательный кабель, но уже уложенный и зафиксированный на стекловолоконной сетке с определенным шагом.

Очень удобны в укладке сетчатые обогревательные маты

Цена на такие комплекты несколько выше, чем на кабели, но зато и укладка проще, и можно обойтись вообще без стяжки сверху – проводить облицовку плиткой прямо по уложенным матам.

Планирование укладки в целом такое же, как описывалось выше. Маты поступают в продажу с расчетом на различную площадь утепляемого пола – это следует учитывать при планировании и приобретении комплекта. Могут они различаться и по удельной теплоотдаче. Сопоставление этих двух параметров – площади и необходимой тепловой мощности, поможет подобрать нужный комплект.

Цены на нагревательные маты

обогревательный мат





Под такие маты не укладывается фольгированного утеплителя – стало быть, вопросы термоизоляции пола должны быть продуманы заранее.

Монтаж теплого пола с сетчатыми матами производится в следующем порядке:

ИллюстрацияКраткое описание выполняемой операции
Проверяется комплектность, приобретается необходимый для установки терморегулятор с термодатчиком.
На стене точно так же, как и в случае с кабелем, размечаются и прорезаются гнездо для подрозетника и штроба.
Но, в дополнение к этому, штроба размечается и на полу. Размер ее в сечении такой же – 20 × 20 мм, длина – 600 ÷ 800 мм от угла.
Вначале нарезаются «болгаркой» щели …
… а затем бетон можно выбрать перфоратором.
В итоге вертикальная и горизонтальная штробы должны сойтись в одной точке.
Можно сразу же, после уборки мусора, грунтовки и полного высыхания поверхности, уложить гофротрубку с термодатчиком.
Размещение датчика в трубке и установка заглушки – такие же, как описывалось выше.
Трубка размещается вначале в горизонтальной штробе и фиксируется там …
… а затем укладывается и в вертикальную – до места установки терморегулятора.
Чтобы избежать залома, радиус поворота – не менее 50 мм.
После этого горизонтальную штробу с уложенной трубкой можно сразу же заделать плиточным клеем до уровня пола.
Начинается раскладка матов в соответствии с заранее составленной схемой.
Требование такое же – кабеля нигде не должны пересекаться.
Между соседними параллельными полосами мата обычно оставляют расстояние не менее 50 мм.
Первую полосу следует уложить так, чтобы термодатчик оказался в центре петли кабеля – и по ее длине, и по ширине
При необходимости изменить направление укладки, аккуратно, чтобы не задеть сам кабель, разрезается стекловолоконная сетка.
Мату придается нужное направление – и продолжается его укладка.
Как маты фиксируются на поверхности пола?
Изделия некоторых производителей имеют самоклеящуюся основу – их просто разглаживают и прижимают к загрунтованной поверхности пола – такой временной фиксации будет вполне достаточно до укладки плитки.
Если мат обычный, то и сетку, и кабели можно точечно фиксировать силиконовым термоклеем с помощью пистолета.
Существует еще одна разновидность таких матов – кабель закреплен на эластичных сетчатых лентах.
В этом случае край мата крепится к специальным зацепам (они показаны стрелками). Эти элементы должны входить в комплект поставки — они имеют площадку с нанесенным самоклеящимся слоем.
После фиксации эластичных полос на зацепах, сам мат можно растягивать в нужном направлении. Это позволяет варьировать шаг между петлями.
Такие фиксаторы устанавливают в начале и в конце каждой полосы мата.
В остальном же все повторяется – основу можно разрезать для соблюдения схемы укладки кабеля.
Подобные маты хороши не только тем, что можно изменять шаг петель кабеля – появляется больше возможностей укладки на сложных участках.
Например, мат можно растянуть по диагонали или в виде трапеции.
После полной укладки мата проводятся контрольные измерения, коммутация, пробный запуск – здесь никаких особенностей нет.
Затем система обогрева полностью отключается – и можно переходить сразу к укладке керамической плитки.
Готовится плиточный клей (предназначенный именно для теплых полов).
Затем состав участками выкладывается непосредственно на уложенный мат и аккуратно, чтобы не повредить кабеля, распределятся зубчатым шпателем.
Толщина клеевого слоя должна составить 10 ÷ 12 мм.
Прямо на этот слой клея и укладывается керамическая плитка.
При этом очень важно добиться равномерности распределения смеси, особенно в местах прохождения кабеля, чтобы не оставить даже малейших воздушных пустот.
Плитка прижимается плотно, соблюдение единой плоскости контролируется с помощью строительного уровня.
Передвижение по облицованному полу допускается после истечения срока, указанного в инструкции клеевого состава. Однако к запуску самого теплого пола лучше все же переходить спустя 3 – 4 недели.
Пуск осуществляется так же, ступенчато, с постепенным нарастанием мощности нагрева.

Достоинством такой технологии укладки теплого пола является и то, что есть возможность даже не демонтировать старое кафельное покрытие. Достаточно будет для лучшего сцепления обработать его абразивом, придав для адгезии клея нужную шероховатость, или даже просто обработать специальной грунтовкой «Бетоноконтакт». Таким образом, можно быстро и без утомительных работ по демонтажу, и обновить керамическое покрытие, например, в ванной или на кухне, и придать ему все качества теплого пола.

Возможно, вас заинтересует информация о том, что собой представляет насосно смесительный узел для теплого пола

Монтаж стержневого инфракрасного теплого пола под плитку

Еще одной разновидностью электрического теплого пола, отлично подходящего для дальнейшей облицовки керамической плиткой, являются инфракрасные стержневые маты.

Инновационный подход — инфракрасные стержневые маты

Они представляют собой две параллельные шины-проводника, между которыми с определенным шагом размещены нагревательные элементы 0 стержни, изготовленные из специального материала, имеющего свойство становиться под воздействием проходящего тока источником инфракрасного излучения, которое передает тепловую энергию на расстояние. Каждый из стержней – совершенно независим, и даже выход из строя одного или нескольких не нарушат общую работоспособность системы теплого пола.

Мало того, стержни имеют свойство саморегуляции – чем выше температура, тем меньше их потребление энергии. При достижении предельного нагрева они просто «запираются» — это дает немалую экономию электроэнергии. Важно то, что такие стержневые маты можно размещать по всей площади комнаты, вне зависимости установки предметов мебели – перегрев им не грозит. И в дальнейшем можно проводить перепланировку, перестановку в интерьере, нисколько не опасаясь того, что это повредит работе теплого пола.

Принципиальная схема коммутации инфракрасных стержневых матов

Принципиальная схема монтажа такой системы обогрева пола представлена на рисунке, а сама технология укладки будет рассмотрена ниже в таблице.

1 – нагревательный стержень.

2 – токопроводящие шины.

3 – коммутационные провода.

4 – специальный коммутационное клеммное соединение.

5 – «холодные» провода. Могут быть предустановлены или также требуют самостоятельной коммутации.

6 – концевые изоляционные муфты.

7 – термодатчик.

8 – терморегулятор.

9 – кабели подводки сетевого электропитания.

ИллюстрацияКраткое описание выполняемой операции
Традиционно проверяется комплектность набора:
1 – стержневой мат необходимой длины, чтобы покрыть всю утепляемую поверхность пола;
2 – инструкция по монтажу и паспорт изделия;
3 – бухта коммутационного кабеля;
4 – гофротрубка с заглушкой для размещения термодатчика.
5 – комплект обжимных клемм – металлических гильз в термоусадочной оболочке.
6 – комплект термоусадочных трубок.
Приобретается отдельно терморегулятор с термодатчиком.
Еще одно обязательное приобретение – термоотражающий утеплитель.
Без такой подложки стержневой пол корректно работать не сможет.
Поверхность пола очищается от мусора и пыли, подвергается грунтовке, лучше всего – двукратной.
Подготовка гнезда под терморегулятор, вертикальной и горизонтальной штробы, установка термодатчика в гофротрубу и укладка самой трубы – такие же операции, как и при укладке сетчатого мата.
Сплошным покрытием настилается рулонный фольгированный утеплитель.
Стыки фиксируются водостойким или фольгированным скотчем.
Укладка стержневого мата начинается с участка, где будет расположен терморегулятор.
Мат раскатывается по прямой между двумя противоположными стенами.
Отступ от стен – порядка 100 мм.
Важно – термодатчик должен разместиться при этом строго между стержнями и примерно по центру ширина мата.
Теперь требуется изменить направление на противоположное.
Для этого кусачками разрезается токонесущая шина, дальняя от точки разворота.
Разрез должен проводиться строго по центру между стержнями.
Мат разворачивается, и продолжается его укладка.
Такой порядок действий сохраняется до полного покрытия площади.
Условие -, суммарная длина мата не должна превышать 25 метров.
Чтобы полосы уложенного мата не сдвигались в ходе дальнейших работ, их можно зафиксировать на полу скотчем, сначала вдоль …
… а потом и поперек.
Когда мат разложен и зафиксирован, переходят к коммутации электрической схемы.
Для этого в комплекте должна быть бухта кабеля.
Его сечение в полной мере соответствует потребляемой мощности стержневого мата.
В первую очередь необходимо соединить кабелем разрезанные и разнесенные концы токопроводящей шины. Для этого ее конец зачищается от изоляции.
Зачищенный проводник вводится с одной стороны в соединительную гильзу, которая в этом месте плотно обжимается, обеспечивая надежный контакт.
Затем готовится отрезок коммутационного провода нужной длины.
Конец его зачищается от изоляции.
Сразу надевается входящая в комплект термоусадочная трубка.
Ее пока сдвигают в сторону – она потребуется позднее.
Зачищенный конец кабеля вводится с другой стороны гильзы, где уже обжата токоведущая шина.
Клемма обжимается и со второй стороны.
Обжатая гильза прогревается строительным феном.
Термоусадочная оболочка будет после этого плотно облегать места контактных соединений.
Это еще не все – на клемму надвигается одетая раньше термоусадочная трубка и также прогревается феном.
В итоге соединение получает очень надежную двойную изоляцию.
Затем точно таким же образом проводится коммутация на втором обрезанном конце шины. Так обеспечивается целостность цепи.
Если мат уложен в три и более полос – операция повторяется.
В некоторых моделях придется по такой же схеме подсоединить к мату и «холодные» концы, которые потом заводятся к месту установки терморегулятора.
Следующий шаг – установка концевых изоляционных муфт на дальних концах токонесущих шин.
Для этого на них надевают термоусадочные трубки, концы которых после прогрева плотно обжимают, добиваясь полной герметизации среза.
Далее следуют проверка цепи, проведение контрольных замеров, коммутация терморегулятора, пробный пуск – про все это уже было рассказано выше.
Если все функционирует нормально, систему полностью обесточивают, а затем переходят к подготовке к укладке плитки.
Для этого в фольгированном утеплителе между стержнями прорезаются прямоугольные или ромбовидные окошки – по аналогии с технологией укладки обогревательного кабеля.
Так будет выглядеть поверхность пола перед началом укладки плитки.
Одно из окошек обязательно должно прийтись на термодатчик.
Поверх мата можно залить тонкую, порядка 20 – 25 мм стяжку, но вполне допустимо сразу выполнять кладку керамической плитки.
Раствор распределяют зубчатым шпателем с максимальной осторожностью, добиваясь полной равномерности и заполнения всех пустот.
Укладку плитки осуществляют обычным образом, с постоянным контролем горизонтальности и толщины швов.
Главное условие для того чтобы теплый пол работал корректно - суммарная толщина слоя плиточного клей и самой керамической плитки должная быть примерно равна 30 мм.
Запуск системы подогрева пола – такой же, как и в случаях, о которых рассказывалось выше.

Нужно обязательно упомянуть, что существует еще одна разновидность электрических теплых полов – инфракрасного пленочного типа. Откровенно говоря, подойдет больше такая система обогрева пола, как инфракрасный теплый пол под ламинат, линолеум, ковролин, паркет или массивную доску.

Пленочный инфракрасный обогревательный элемент

С керамической плиткой плёночные элементы сочетаются не слишком удачно. Во-первых, трудно обеспечить надёжное сцепление всех слоев – основания пола, плиточного клея и кафеля – прорезать в пленке окна — просто негде, а маленькие отверстия хорошего контакта не обеспечат. Во-вторых, что ни говори, слой на цементной основе существенно снижает уникальные эксплуатационные свойства таких инфракрасных обогревателей.

Цены на инфракрасный теплый пол

инфракрасный теплый пол



Тем не менее, мастера находят способы использования инфракрасных полов и в «союзе» с керамической плиткой. Например, поверх смонтированного плёночного пола укладывают листы водостойкого гипсокартона. Гипс слабо противостоит инфракрасному излучению, поэтому и плитка получает надежную ровную основу, и потеря свойств ИК-обогрева – не столь значительна. Кирпич для печи какой лучше вы найдете ответ по ссылке.

Другой вариант – заливка над пленочными ИК-элементами тонкой стяжки с армированием, которая станет основанием для укладки плитки. Подобная методика хорошо показана в предлагаемом видеосюжете:

Видео — Пленочный инфракрасный пол под керамическую плитку

Как сделать электрический теплый пол под плитку своими руками: 9 шагов алгоритма

Многие сегодня пытаются самостоятельно осваивать ремонтные технологии, поэтому рассказ о том, как монтируется электрический теплый пол под плитку своими руками, способен показаться интересным. Начать его необходимо с советов по правильному выбору оптимального варианта исполнения. Реализовать поставленную задачу можно по-разному, используя кабель, нагревательные маты или инфракрасные теплые полы. Что лучше? Что дешевле? Что проще установить без привлечения профессиональных электриков? Ответы в статье.

Какую систему электрического пола выбрать?

Итак, как уже было отмечено выше, существует три варианта исполнения системы электрического теплого пола:

  1. Греющий кабель.
  2. Термоматы.
  3. Пленочное покрытие.

Произвести монтаж электрического теплого пола под плитку своими руками при помощи греющего кабеля будет сложнее всего. И вот почему.

  • Во-первых, сначала необходимо правильно рассчитать длину проводника электрической энергии, самостоятельно уложить кабель на основание и выполнить его крепление к основе. Прокладывать кабель необходимо так, чтобы потом поверх теплого пола не стояла массивная мебель, так, чтобы количество петель соответствовало ожидаемой мощности электрической батареи. Лишняя длина кабеля приведет к тому, что в помещении будет всегда не вполне комфортная жаркая температура. Недостаточная длина кабеля не способна будет обеспечить качественный обогрев помещения.
  • Во-вторых, применение кабеля предполагает заливку бетонной стяжки. Она не всегда может быть использована. Бетонная стяжка заберет у высоты помещения 10 см. Там, где потолки низкие, это критическое условие. Стяжка увеличивает нагрузку на плиты перекрытия. Вот почему применение кабельной системы в многоквартирных домах всегда остается под вопросом.

Тепмоматы – этот тот же кабельный теплый пол, но усовершенствованная его версия. Еще на этапе производства рассчитывается мощность электрической отопительной системы. Кабель укладывается на сетчатой основе с рассчитанным шагом. Такое решение позволяет приобретать готовые изделия с определенной мощностью обогрева. Монтируются маты тоже под стяжку, но ее толщина составляет всего 2 см. Специалисты обращают внимание на то, что выбирается чаще всего данная технология укладки электрического теплого пола под плитку (кафель, мрамор, керамогранит). В этом случае от стяжки пола вообще можно отказаться, маты прячутся под плиточным клеем.

Применять инфракрасную пленку целесообразно тогда, когда в качестве финишного напольного покрытия используется дерево, ламинат, инженерная доска, линолеум или ковролин.

Так как чаще всего описываемые системы используются для обогрева холодных покрытий, таких, как кафель, рассказ о том, как сделать электрический теплый пол под плитку самостоятельно своими руками, предположительно будет более интересен, чем укладка пленочных систем.

Как правильно укладывать маты?

Алгоритм укладки системы теплого электрического пола укладывается в следующую схему:

  1. Подготовка поверхности.
  2. Составление схемы раскладки матов.
  3. Расчет необходимых материалов.
  4. Проверка имеющейся электропроводки.
  5. Теплоизоляция основания.
  6. Монтаж датчиков температуры.
  7. Сборка системы.
  8. Контрольная проверка ее работы.
  9. Заливка стяжки.

Именно в такой последовательности необходимо собирать систему электрического теплого пола под плитку, технология укладки предельно проста. Если соблюдать все этапы, работать система будет безупречно.

Подготовка поверхности

Качественная укладка электрического пола начинается с подготовки основания. Сначала демонтируется старое напольное покрытие, затем убирается весь строительный мусор и инспектируется основание. Если на нем нет трещин и сколов, других видимых дефектов, можно будет обойтись без заливки черновой стяжки. Если дефекты выявляются, выполняется стяжка (допустимая минимальная толщина ее должна быть не менее 3 см).

Составление схемы раскладки

Обычно устройство электрического теплого пола предельно просто. Если есть элементарные школьные знания по физике, его можно легко понять и собрать самостоятельно. Но перед началом работ важно взять в руки ручку и листочек и начертить на нем схему подключения. На ней важно указать шаг укладки нагревательных матов. Существуют общие рекомендации, которые необходимо учитывать перед тем, как начинать укладывать маты. Обозначим их.

  • Нагревательные маты нельзя укладывать ближе, чем 10 см от стены.
  • Не укладываются электрические теплые полы там, где потом предположительно будет стоять мебель без ножек, там, где потом будет расставляться крупная бытовая техника. Подобные помехи будут нарушать теплоотдачу, теплый воздух будет уходить не в комнату, а обратно в пол, поэтому маты будут перегреваться и быстро выходить из строя.
  • Когда планируются полы под плитку, не обязательно укладывать маты строго по прямой линии. Кабель уложен на прозрачную сетку, она легко подрезается, таким образом, мат можно согнуть и направить его в любом нужном направлении. Такая установка позволяет сокращать расходы на электричество и организовывать обогрев необходимых участков.

Как рассчитать расход материалов?

Перед тем, как уложить теплый пол электрический из матов, важно грамотно произвести расчет мощности теплового оборудования. Если описываемая система выступает в качестве основного отопления, мощность нагревательного элемента должна составлять 140-180 Вт на один квадратный метр. Если установка нагревательных матов призвана дополнять основной источник отопления, ее мощность может составлять и 80 Вт (если выполнено качественное утепление дома или квартиры).
Полезная площадь обогрева рассчитывается по следующей формуле:

  • Длина комнаты умножается на ее ширину, получается площадь помещения.
  • Так как установка системы запрещена под крупногабаритной мебелью без ножек и бытовой техники, необходимо вычислить площадь, которые они будут занимать.
  • Полученный показатель вычитаем от цифры общей площади помещения.
  • Подобные подсчеты помогают получить полезную площадь обогрева.
  • Следующий шаг – изучение маркировки электрических матов. На ней производитель указывает мощность погонного метра нагревательного кабеля. Она может варьироваться от 16 Вт/м до 21 Вт/м.

Зная о том, как правильно рассчитать мощность нагреваемого мата, можно легко посчитать, сколько метров сетки с кабелем понадобится для осуществления поставленных целей.

Обратите внимание! Если в квартире или в доме для монтажа системы теплого пола выбирается нагревательный мат, вместе с ним необходимо сразу приобретать монтажную ленту. При помощи нее будет осуществляться крепление описываемой системы к основанию пола.

Для чего нужно проводить проверку старой электропроводки?

Итак, приведенные выше вычисления дают понять, что для обогрева комнаты, площадью 25 кв.м., необходимо довольно мощное электрическое оборудование. Оно будет обязательно формировать дополнительную нагрузку на существующую электропроводку. Поэтому важно перед укладкой произвести расчет сечения и выяснить, способна ли будет домашняя электропроводка выдержать подобное подключение. Если диаметр жил у нагревательных матов и кабеля электропроводки будет разным, придется полностью менять электропроводку в доме. Это очень затратное мероприятие, его проведение становится целесообразным только при проведении капитального ремонта. В противном случае свой первый опыт подключения описываемых систем придется отложить до лучших времен.

Теплоизоляция поверхности

Кабельная система при нагревании отдает свое тепло не только вверх, но и вниз. Для того чтобы увеличить эффективность работы системы теплого пола, важно первоначально произвести теплоизоляцию основания, уложив на него теплоизоляционный материал. В качестве него лучше всего подходит пефонол – рулонный материал. Он с одной стороны имеет самоклеющуюся пленку, с другой – фольгированное покрытие. Пефонол просто раскатывается по полу, рулонный материал укладывается встык плотно друг к другу фольгированной стороной вверх. Места стыков проклеиваются фольгированным скотчем.

Обратите внимание! Для улучшения теплоизоляционных свойств основания, необходимо уложить пефонол таким образом, чтобы края рулона на несколько сантиметров заходили на стены. Применение других теплоизоляционных материалов, таких, как полипропилен или пенополистирол, отнимет у высоты комнаты несколько сантиметров. Для малогабаритных квартир это не всегда является допустимым.

После укладки пефонола края, материала, заходящие на стены, прикрепляются к стенам при помощи демпферной ленты. Она будет компенсировать расширение материала при нагревании. Поверх пефонола обязательно укладывается металлическая сетка. Ее предназначение – предотвратить прямой контакт с нагревательным элементом и упростить установку мата под плиточный клей.

Устанавливаем датчик температуры

Датчик температуры позволит контролировать систему электрического отопления. Он всегда идет в паре с термостатом. Это механический или электронный регулятор. При помощи него можно будет задавать оптимальный режим работы, и выставлять нужную температуру. Термостат монтируется на стене, рядом с основными розетками. Температурный датчик устанавливается на самом нагревательном мате. На фото наглядно продемонстрирована правильная схема подключения.

Посмотрите, от терморегулятора по стене и по полу проводится штроба, ее расположение – строго вертикально стене и к перекрытию. В штробу вставляется гофрированная труба. Она должна лечь таким образом, чтобы ее нижний конец прошел прямо между двумя соседними витками кабеля (на фото это хорошо видно). Гофра должна защитить датчик от механических повреждений. Далее производятся все подключения согласно составленной ранее схеме.

Проверка подключения

Перед тем, как на маты будет укладываться кафель, собранную систему важно предварительно включить и проверить, как работает теплый пол. Затем замеряется сопротивление кабеля. Процедура осуществляется при помощи специального инструмента – мультиметра. Его показатели не должны превышать показатели сопротивления кабеля, указанного в техническом паспорте приобретенного изделия. Если все соответствует норме, можно приступать к укладке кафеля.

Финишные работы

После подключения можно приступать к укладке кафеля. Выполнить ее можно двумя способами.
Способ № 1 – залить цементно-песчаную стяжку. Если высота потолков позволяет, конечно, маты лучше утопить в цементно-песчаной стяжке. Раствор готовится предельно просто: на четыре части песка берется одна часть цемента и пять частей щебня. На всю массу всего 0,6 частей воды. Количество воды обязательно регулируется на глаз. Раствор должен получиться в меру густой, похожий по консистенции на сметану. Полезно добавить в смесь 1% от полученной массы пластификатор. Он поможет сделать раствор более эластичным.

Обратите внимание! Экспериментировать с приготовлением раствора для стяжки не стоит. Замена щебня керамзитом или перлитом, например, приведет к возникновению нарушения теплообмена. А это – главная причина перегрева матов. Излишки воды приведут к тому, что стяжка после высыхания растрескается, поэтому нарушать предложенные пропорции не стоит.

При помощи приготовленного раствора заливается стяжка, толщиной от 3 до 5 см. Полное высыхание стяжки происходит через месяц. Плитку можно класть уже через пару суток, но включать теплый пол можно только после полного высыхания стяжки.

Способ №2 укладка плитки прямо на нагревательные маты. Данная технология выбирается тогда, когда высота потолков не позволяет выполнять стяжку.

Обобщение по теме

Как видите, укладка плитки на электрический теплый пол не так уж и сложна, но для того чтобы система обогрева работала безупречно, важно строго соблюдать все этапы технологии монтажа нагревательных матов.

Как уложить водяной теплый пол под плитку – правила укладки своими руками

Содержание:

Выбор напольного покрытия для помещений с повышенным уровнем влажности очевиден – лучше всего для таких ситуаций подходит керамическая плитка. Этот материал имеет все качества, необходимые для укладки во влажных комнатах, но у него есть один недостаток, который заключается в очень холодной на ощупь поверхности.

Чтобы нивелировать данный недостаток, можно воспользоваться системой водяного теплого пола. Подогрев, идущий сквозь напольное покрытие снизу, сделает пол теплым и обеспечит качественное отопление помещения. В данной статье речь пойдет о том, как уложить водяной теплый пол под плитку.


Последовательность укладки теплого пола

Арсенал достоинств водяных теплых полов достаточно обширен и включает в себя массу положительных качеств – в частности, при использовании такой конструкции тепло равномерно распределяется по всему помещению. Как правило, укладываемый под плитку водяной теплый пол представляет собой набор трубок, уложенных прямо в стяжку.


Теплые полы под плитку своими руками укладываются по технологии, включающей в себя следующие этапы:

  1. Подготовка поверхности.
  2. Установка коллектора.
  3. Укладка гидроизоляции.
  4. Монтаж теплоизоляции.
  5. Монтаж креплений и трубопроводов.
  6. Раскладка нагревательных контуров.
  7. Подключение системы и ее тестирование.
  8. Заливка стяжки пола.
  9. Укладка плитки.

Каждый этап имеет ряд нюансов, требующих более подробного рассмотрения.

Как всё сделать своими руками

Как понятно из описанной выше технологии, начинается монтаж водяного теплого пола под плитку с подготовки старого пола к предстоящим операциям. Подготовка включает в себя, во-первых, тщательную очистку от мусора и различных загрязнений, а во-вторых, выравнивание поверхности пола, для чего требуется заливка стяжки. Необходимость создания ровного пола обуславливается высокой требовательностью водяных теплых полов к этому параметру.


Следующий этап – установка коллектора. Он монтируется в специальный шкаф, расположенный на стене вблизи от того места, где будет располагаться конструкция. В шкафу коллектор подключается к подводкам отопительного оборудования и снабжается регулирующими элементами. Кроме того, здесь же устанавливается циркуляционный насос, обеспечивающий постоянное движение теплоносителя в контурах теплого пола. Есть определенные правила укладки теплого водяного пола, которых нужно придерживаться.

Трубопроводы обязательно комплектуются запорными вентилями, которые делают теплый пол отдельным контуром, т.е. его при необходимости можно без проблем отключить от общей отопительной сети. Соединение трубопроводов и коллектора осуществляется именно за счет запорных элементов.

Гидроизоляция

Дальнейшее устройство водяного теплого пола под плитку предполагает укладку гидроизоляционного слоя. Как правило, в качестве гидроизоляции используется тонкая алюминиевая фольга или качественная полиэтиленовая пленка. В некоторых случаях можно обойтись без отдельной гидроизоляции – но это возможно только при использовании пенопластового утеплителя, на одной стороне которого уже имеется слой алюминия.


В любом случае, после укладки гидроизоляционного слоя устанавливается демпферная лента, которая устанавливается на 2 см выше уровня стяжки. Наличие данного элемента позволяет компенсировать температурное расширение самой стяжки при нагреве. Дальше можно монтировать утеплитель, в качестве которого чаще всего используется минеральная вата подходящей толщины (чем больше мощность теплого пола, тем больше должна быть толщина теплоизоляционного слоя).

Монтаж труб теплого водяного пола

Следующая операция – монтаж креплений и трубопроводов. Трубы могут крепиться при помощи арматурной сетки или же посредством плит утеплительного материала. Ячеистая сетка укладывается прямо поверх теплоизоляции, а трубопроводы фиксируются хомутами. Если же используются плиты, то их укладка осуществляется посредством рельс, которые крепятся к верхнему слою теплоизоляции при помощи специальной ленты.

В процессе укладывания водяного теплого пола под плитку технология монтажа должна соблюдаться очень внимательно. При проектировании нужно помнить, что трубопроводы рекомендуется укладывать возле стен, а не через центр помещения. Оптимальный шаг укладки составляет 10 см, а возле дверных и оконных проемов его можно увеличить до 12 см. Кроме того, для монтажа теплого пола настоятельно не рекомендуется применять трубы суммарной длиной свыше 100 м.


Очень важно выбрать подходящую схему монтажа контура, причем выбирать придется из следующих вариантов:

  • Параллельная схема, при которой трубы раскладываются змейкой, что позволяет создать эффективное отопление только в небольших помещениях;
  • Спиральная схема, в которой нагревательный и возвратный контур расположены через один, что дает возможность обеспечить равномерный прогрев любого помещения, независимо от его площади.

Один край контура подводится к коллектору, а второй размещается в соответствии с выбранной схемой, и только после этого соединяется с коллектором и обратным трубопроводом. На этом укладка водяного теплого пола под плитку окончена – остается лишь протестировать его на предмет герметичности и работоспособности. Чтобы убедиться в нормальном функционировании системы, ее нужно заполнить теплоносителем и оставить на сутки в условиях рабочего давления. Если по истечении указанного срока давление не изменится, то систему можно сдавать в эксплуатацию.

Заливка стяжки на водяной пол и укладка плитки

Впрочем, укладкой отопительных трубопроводов монтаж теплого пола не заканчивается, ведь нужно еще залить стяжку и уложить напольное покрытие. Сначала заливается стяжка, толщина которой должна быть не более 7 см. Важный момент – в процессе заливки отопительная система должна находиться под давлением.

Бетонный раствор застывает достаточно долго – обычно под этот процесс отводится целый месяц. Укладывать плитку поверх стяжки можно только по истечении этого срока. Сам процесс укладки выполняется по такому же принципу, как и обычная укладка плитки, в которой не участвует теплый пол. Перед монтажом плитки нужно еще раз убедиться в том, что поверхность пола не имеет неровностей и загрязнений.


Заключение

Водяной теплый пол под плитку своими руками укладывается без особых проблем – достаточно лишь хорошо продумать будущую конструкцию заранее и качественно выполнить все этапы работы. Если все было сделано верно, в итоге получится надежная и эффективная конструкция, обеспечивающая равномерный и полноценный прогрев всего помещения.


Как правильно утеплить пол на балконе или лоджии под плитку (видео)

Содержание:

Чтобы балкон стал полноценным жилым помещением, необходимо его утепление. Один из лучших, хоть и трудоемких способов утепления – это укладка теплого пола под плитку. Плитка, выполненная из любого материала, обладает высокой проводимостью тепла.

Почему именно теплый пол

Современная система напольного отопления – это лучшая альтернатива радиаторам, благодаря тому, что теплый пол рационально распределяет тепло в помещении.

Для отделки дополнительных помещений, таких как балкон, напольное отопление – фактически единственный приемлемый вариант, так как вынос радиатора на балкон – крайне проблематичная процедура.

Что же касается обогревателей, тепловых вентиляторов, то они не слишком эффективны. Их постоянное использование повлечет существенные затраты на оплату электроэнергии.

Среди главных преимуществ теплого пола перед остальными источниками тепла можно выделить следующие:

  • высокий уровень комфорта;
  • низкая температура нагревателя;
  • незаметность;
  • высокий уровень функциональности;
  • возможность точной регулировки температуры;
  • проведение монтажа без специального оборудования и навыков;
  • возможность проведения локального ремонта без демонтажа;
  • срок службы в несколько десятков лет.

Следует уточнить, что возможность проведения локального ремонта без демонтажа актуальна только для электрических конструкций теплого пола.

Какой вид современного теплого пола стоит выбрать

Система теплых полов на балконе или в любом другом помещении представляет собой конструкцию из нагревательных элементов.

Их роль могут играть металлопластиковые трубы, по которым проходит теплоноситель, или же нагревательные электрические элементы.

То есть теплый пол на балконе может быть:

  • водяным;
  • электрическим (пленочный, кабельный или нагревательные маты).

Водяные теплые полы на балконе способны прогревать пол максимально равномерно по всей площади.

Водяные отлично экономят пространство, а эксплуатационные затраты будут ниже, чем на электрические полы, поскольку вода в качестве теплоносителя стоит существенно дешевле.

Но у водяных теплых полов есть и свои недостатки, например, сложность в регулировке температурного режима, возможное периодическое снижение давление внутри стояка.

В случае протечки, ее будет сложно найти и еще сложнее ликвидировать. Нельзя забывать и о сложности монтажа и достаточно высокой стоимости конструкции.

Что касается электрических теплых полов на балконе, то они обладают практически теми же достоинствами, что и водяные. Но по совокупности всех эксплуатационных характеристик электрический теплый пол – далеко обогнал конкурента.

Кроме того, что электрический теплый пол обеспечивает равномерное прогревание всей площади.

Найти неисправность и ликвидировать ее гораздо проще, чем в случае с водяным полом. Монтаж очень удобно проводить в условиях ограниченного пространства балкона типовой квартиры многоэтажного дома без специального оборудования. И стоимость таких полов существенно ниже. Среди недостатков только один – счета за потребление электроэнергии.

С помощью электрического пола можно легко регулировать температуру.

Взвешивая все «за» и «против», легко сделать выбор в пользу электрического теплого пола для установки на балконе.

Монтаж электрического теплого пола под плитку

Из нескольких вариантов электрических теплых полов (кабельный, пленочный или из нагревательных матов) под плитку наиболее приемлемым будет теплый пол, где в роли теплоносителя выступают нагревательные маты.

Маты производятся в виде стекловолоконной сетки с закрепленным на ней экранированными нагревательными секциями. Секции получаются путем соединения холодной и горячей частей безмуфтовым методом. Это определяет их надежность.

Начинать работу по укладке теплых полов на балконе под плитку целесообразно только тогда, когда балкон отлично утеплен. Следует освободить балкон от всего лишнего перед тем, как притупить к осуществлению задуманного.

Первый шаг – это составление подробной схемы расположения нагревательных матов. Стоит отметить, что в местах, где впоследствии будет расставлена мебель, элементы нагрева размещать не стоит, они могут быстро выйти из строя.

Последовательный монтаж нагревательных матов

С поверхности пола нужно удалить весь мусор и пыль. В случае необходимости полы выравниваются. На поверхности выкладываются дополнительные теплоизоляционные материалы для предотвращения возможной потери тепла. В будущем такая мера существенно усилит чувство комфорта.

Важный этап – создание качественной цементной стяжки. Именно она станет надежным основанием для последующего монтажа керамической плитки. Как это сделать читайте в этой статье.

Стяжка должна быть максимально ровной.

Нагревательные маты укладывается точно по схеме, составленной заранее. После того как это сделано, система подключается к электрической сети. Закончив с подключением, осуществляем установку температурного регулятора.

Также потребуется установка специального температурного датчика и прибора экстренного отключения.

Важно помнить, что в процессе монтажа может появиться необходимость в разрезании стекловолоконной сети нагревательного мата. Делать это нужно предельно осторожно, в противном случае можно повредить кабель.

Необходимо проверить работоспособность системы. Для этого электрические провода включаются в сеть. Если возникают любые неполадки, то их устранение должно происходить именно на данном этапе. В противном случае придется демонтировать пол.

Керамическая (если выбор остановился на ней) плитка должна укладываться прямо на маты обычным методом укладки с использованием стандартного плиточного клея.

При этом толщина клеевого слоя не должна превышать 7 миллиметров. Пол можно будет включать только через три недели, когда клей полностью высыхает.

Технология укладки плитки на пол

Плиточный пол с установленной под ним системой теплого пола обладает рядом преимуществ при монтаже на балконе:

  • прочность;
  • долговечность;
  • устойчивость к температурным перепадам;
  • привлекательность с точки зрения эстетики;
  • биологическая и химическая стойкость;
  • быстрая и легкая чистка.

Исходя из перечисленного, плитку можно назвать идеальным напольным покрытием для балкона, особенно, с учетом предварительного монтажа нагревательных матов.

Желательно выбирать для выполнения задачи керамическую плитку, поскольку она имеет легкий вес, а также низкую цену, по сравнению с остальными вариантами (керамогранитом, кварцвиниловой плиткой, плиткой Котто и клинкерной плиткой).

Керамика, при должной эксплуатации, способна служить десятилетиями. В случае ее повреждения, замена одной или нескольких плиток обойдется в несущественную сумму.

Если балкон имеет незначительные размеры, лучше выбирать плитку среднего размера. Слишком большая плитка будет визуально еще сильнее уменьшать пространство.

Оптимальный вариант – размеры 40 на 40 сантиметров. Крайне желательно покупать всю необходимую плитку за один раз с десятипроцентным запасом.

Для начала нужно определиться со способом укладки плитки. В настоящее время практикуется несколько:

  • стандартный;
  • диагональный;
  • шахматный;
  • «елочка»;
  • «Калейдоскоп».

Стандартный вариант предполагает, что каждая из сторон плитка укладывается параллельно стенам. Такой способ еще называется базовым. Диагональный способ способен визуально увеличивать пространство. Если необходим такой эффект, тогда плитка выбирается без рисунка.

Базовый способ довольно сложный для людей без опыта.

Шахматный способ очень привлекателен, поскольку он позволяет укладывать плитку, чередуя различные цвета. Можно использовать разные оттенки. Вариант отлично подходит для балконов с необычным интерьером.

«Калейдоскоп» – метод монтажа, отлично подходящий для интересных интерьеров. В этом случае цвета укладываются в случайном порядке. Это очень яркий вариант покрытия.

При укладке «елочка» плитка будет внешне напоминать классический паркет. Для этого способа можно выбрать любую плитку, за исключением той, которая выполнена под камень.

Плитка уложена методом “Калейдоскоп”
Способ “Елочка”
Шахматная укладка плитки на балконе

При укладке плитки на теплый пол, состоящий из нагревательных матов, лучше выбрать стандартный способ укладки. Но при должных навыках и умениях можно экспериментировать и с другими.

Важно знать, что укладка должна начинаться не с краев, а с середины пола.

Перед началом работы нужно подготовить несколько инструментов и вспомогательных средств:

  • стеклорез;
  • рулетка;
  • молоток;
  • кусачки;
  • зубчатый шпатель;
  • строительный уровень;
  • карандаш;
  • чистая тряпка;
  • губка;
  • крестообразные прокладки;
  • скребок с резиновой накладкой.

Видео:


Если рассматривать ситуацию, когда на стяжку уже уложены нагревательные маты, то можно пропустить этап подготовки поверхности. Поверхность необходимо разметить, четко контролируя точность разметки.

Схема составляется так, чтобы укладка начиналась с середины. Тогда резаные куски будут располагаться по краям, где они менее заметны, а если и заметны, то выглядят эстетически привлекательно.

Необходимо выбрать клей, максимально устойчивый к перепадам температуры, поскольку перепады в любом случае будут иметь место, так как устанавливается система теплого пола.

Наносится клей с помощью заранее заготовленного зубчатого шпателя. За один раз нужно обрабатывать не более одного квадратного метра поверхности.

Чтобы швы получились однородными, между соседними плитками укладываются крестообразные прокладки. Если все же была выбрана плитка из керамогранита, то ее монтаж возможен без наличия швов, что создает видимость цельного покрытия.

Крестообразные прокладки необходимо снимать не ранее, чем через сутки.

После этого можно приступать непосредственно к затирке швов, применяя скребок с резиновой накладкой. После затирки обязательно останутся пятна.

Они удаляются незамедлительно с помощью влажной тряпки. После всех процедур, плитка тщательно натирается сухой тряпкой.

Эксплуатация теплого пола на балконе под плитку предполагает тщательный контроль над температурным регулированием.

Нельзя ни в коем случае допускать даже незначительных повреждений напольного покрытия.

Поскольку все работы выполняются самостоятельно, нужно осуществлять их предельно внимательно. Правила эксплуатации очень просты, их соблюдение делает балкон отличной зоной для отдыха в любое время года.

Калькулятор

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

4 варианта укладки с инструкциями!

Если хочется уюта и комфорта в доме, то еще на этапе планирования ремонта следует прикинуть все возможные варианты улучшения атмосферы в помещении. Например, в прохладной квартире или же в доме на первых этажах для того, чтобы чувствовать себя комфортно и не мерзнуть, часто оборудуется система теплых полов. Особенно часто выполняется укладка плитки на теплый пол, так как именно кафель является тем материалом, который достаточно плохо держит тепло, и передвигаться по нему босиком не всегда комфортно. Какие бывают системы теплых полов? Как их монтировать именно под кафельное отделочное покрытие пола?

Укладка плитки на теплый пол

Содержание статьи

Несколько слов о плитке и теплых полах

Плитка была и остается одним из самых популярных покрытий, используемых для оформления полов. Этот материал отличается наличием массы достоинств, а именно:

  • он на протяжении долгих лет сохраняет свой первозданный внешний вид;

Напольная плитка

  • не боится воздействия влаги, а потому может укладываться на кухне или в ванной комнате без страха за потерю качества;
  • срок службы плитки составляет десятилетия при правильной укладке и бережном отношении;
  • плитку легко мыть, дезинфицировать, так как она инертна ко всем химическим веществам, применяемым для изготовления бытовых средств;
  • плитка прочна и ее крайне сложно повредить при условии, что во время монтажа под ней не остались пустоты и на нее не оказывается тяжелая механическая нагрузка.

Способы укладки напольной плитки

Однако у плитки есть и свои недостатки, ведь нет ничего идеального. Так, этот материал отличается достаточно высокой ценой. Но главный его недостаток – это плохая способность удерживать тепло. В осенне-зимний период, когда на улице царит далеко не летняя погода, плитка довольно быстро остывает, и вставать на нее босыми ногами очень некомфортно – материал тактильно будет ощущаться как неприятно холодный.

Плюсы и минусы плитки поверх теплого пола

Именно в связи с последним недостатком под покрытие из плитки все чаще укладывается система теплого пола. Она предназначена для подогрева основания под ногами за счет теплоносителя, которым могут выступать водяная или же другие системы, работающие за счет электричества.

Существует несколько видов теплого пола, и каждый из них имеет свои особенности, достоинства и минусы. Это и электрические полы, и инфракрасные, и даже водяные. Выбирать, какой вариант обустраивать в ремонтируемом помещении, нужно на основании знаний о системах и условиях их эксплуатации. Рассмотрим подробнее, когда, как и какой подогрев лучше выбирать для монтажа под кафельное основание.

Виды электрического теплого пола

Монтаж и рекомендуемые напольные покрытия для разных типов теплого пола

Цены на напольную плитку «Таркетт»

напольная плитка таркетт

Электрические системы подогрева

Такой вариант пола работает за счет электрического тока. Система подключается к электросети помещения и может работать на протяжении всего года вне зависимости от отопительного периода. Такие полы отличаются простотой регулировки температуры.

В многоквартирных домах рекомендуется обустраивать именно электрические системы нагрева полов, так как они, хоть и потребляют электроэнергию, зато не несут угрозы затопления помещений, расположенных ниже конкретной квартиры.

Укладка плитки на теплый пол

В свою очередь, электрические системы подогрева можно разделить на несколько видов:

  • кабельные;
  • пленочные;
  • тепловые маты;
  • стержневые полы.

Что влияет на энергопотребление теплого пола

Кабельные системы

В этом случае в качестве нагревательного контура используется достаточно толстый кабель, проложенный под стяжкой и плиткой. Такой подогрев может быть как основным, так и дополнительным источником тепла.

Кабель для теплого пола

Как правило, кабельные полы в квартирах под плитку применяются крайне редко. Причины просты – чтобы сделать кабельный подогрев, придется после укладки контура обязательно залить стяжку, которая сохнет долго (28 суток), а только потом можно укладывать непосредственно саму плитку как отделочный материал. Также важно помнить, что из-за дополнительной стяжки высота полов в помещении несколько увеличится, что порой не даст возможности дверям нормально функционировать. Да и дополнительный вес, который придаст полам цементная смесь, тоже не самое лучшее условие для многоквартирного дома. Зато в частном доме такие полы вполне можно обустраивать.

На заметку! В многоквартирном доме обустроить кабельные полы тоже можно, но лучше, если в помещении еще не производилась отделка – в этом случае вероятность того, что стяжка уже залита, минимальна. А значит, ее можно сделать самостоятельно, предварительно уложив нагревательные провода.

Этапы укладки кабельного теплого пола

Кабельная система может быть выполнена из одножильного или двужильного кабеля. Пользоваться подогревом можно только после высыхания цементной стяжки, но перед ее заливкой систему нужно обязательно проверить на работоспособность. К недостаткам кабельного подогрева можно отнести и то, что в случае выхода из строя системы подогрева починить ее будет крайне сложно – придется разбирать всю стяжку.

Таблица. Мощность нагревательных матов.

Тип помещенияСредняя мощность (требуемая, Вт/м кв.)Максимальная мощность (требуемая, Вт/м кв.)Погонная мощность кабеля, Вт/м
Ванная, туалет, санузел130-15020010-18
Комнаты на первых этажах130-18020010-18
Тонкие полы (с использованием ИК полов)100-1201508-10
Балконы или лоджии130-18020010-18
Полы как основное отопление150-20020018-20
Подогрев деревянных полов на системе лаг60-80808-10
Кухня, коридор, спальня, детская100-15017010-18

Кабельный тёплый пол

Нагревательные маты

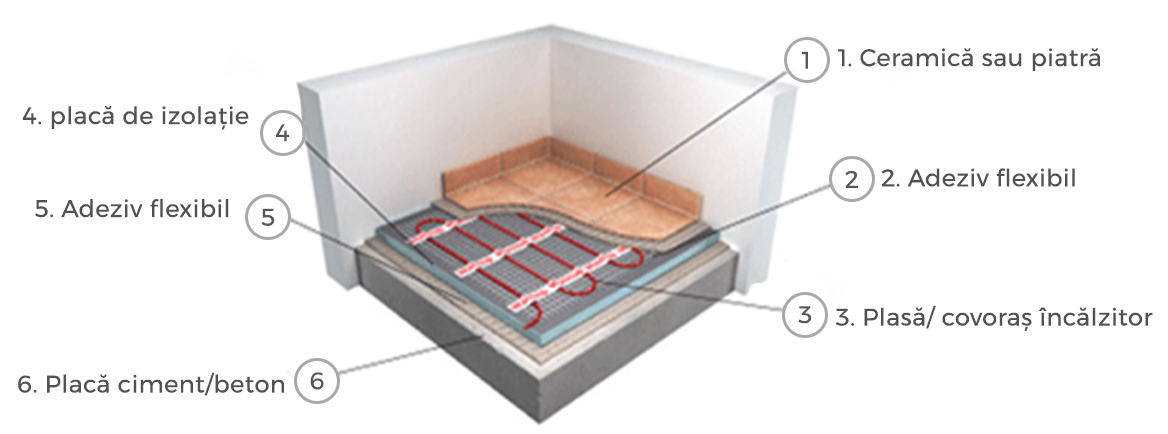

Нагревательные маты, которые также были придуманы для подогрева полов, являются вариацией электрического теплого пола. Их намного чаще используют для монтажа обогрева в квартире, так как они не требуют заливки стяжки. Нагревательные маты представляют собой сетку, на которой закреплены отрезки нагревательного кабеля. Питание происходит за счет электричества.

Монтаж такой системы производится под плиточный клей, а сверху укладывается плитка. Таким образом, работы по обустройству обогрева можно произвести очень и очень быстро – полами можно пользоваться, как только высохнет плиточный клей. А высота полов увеличится максимум на 1,5 см.

Нагревательные маты не нуждаются в заливке стяжки

Важно! Перед тем как укладывать нагревательные маты на основание, нужно подумать, где и как будут стоять предметы интерьера. Дело в том, что на тех местах, где будет лежать такой мат, ставить никакие предметы нельзя. Иначе можно спровоцировать перегрев системы и ее выход из строя.

Монтаж системы прост, главное – знать основы физики и внимательно изучить инструкции по подключению к электросети. Все остальное предельно просто и понятно.

Монтаж тепловых матов

Шаг 1. Перед тем как начать монтировать систему теплых полов, важно подготовить черновое основание к последующим работам. Так, полы должны быть очищены от мусора, максимально выровнены и обработаны гидроизоляцией. Для выравнивания небольших перепадов и дефектов основания рекомендуется использовать самовыравнивающиеся смеси. Если же стяжка пола находится в идеальном состоянии, то ее можно просто очистить от мусора и провести гидроизоляционные работы.

Желательно позаботиться о гидроизоляции

Проведение гидроизоляционных работ

Шаг 2. Когда полы будут подготовлены, нужно произвести разметку мест укладки плитки. Важно прикинуть, чтобы все целые элементы керамики находились на открытых пространствах, а те, которые придется резать, не бросались в глаза. Для удобства нанесения разметки плитку можно разложить по полу так, как она должна лежать после окончания работ.

Предварительная раскладка плитки

Шаг 3. Плитку рекомендуется заранее нарезать при необходимости подгонки отдельных элементов для закрытия свободных участков пола, например, вдоль стен, где ряд целой плитки просто не помещается.

Резка плитки

Шаг 4. На полу и стенах нужно нанести разметку, по которой будет выполняться штроба для прокладки термодатчика и проводов. Датчик температуры укладывается в штробу в гофрированной трубе. После укладки датчика и выведения проводов наружу штробу нужно заделать раствором.

Место установки датчика заделано раствором

Кстати! Лучше всего штробить стены и делать эти подготовительные работы до момента нанесения гидроизоляции на основание. А маты лучше всего проверить на работоспособность до момента окончательного монтажа.

Шаг 5. Теперь можно приготовить и плиточный клей. Замешивать его требуется согласно инструкции, приведенной на упаковке.

Приготовление плиточного клея

Шаг 6. Далее можно укладывать плитку на то место, где будет стоять ванна. Под ней монтировать нагреватели не нужно. Требуется выложить немного плиточного клея вдоль стены, где будет располагаться ванна.

Клей выкладывается вдоль стены

Шаг 7. Затем плиточный клей следует разровнять шпателем-гребенкой, равномерно размазывая по поверхности.

Разравнивание плиточного клея

Шаг 8. После этого на первую плитку с изнаночной стороны нужно нанести немного плиточного клея.

Клей наносится на плитку

Шаг 9. Далее намазанную плитку нужно аккуратно уложить на предназначенное ей место и прижать.

Плитка укладывается на место

Шаг 10. Таким образом нужно выложить первый ряд плитки. Не стоит забывать пользоваться разделителями, которые по внешнему виду напоминают крестики и устанавливаются между плитками. Они помогут выдержать одинаковое расстояние между керамическими элементами и сделать аккуратные швы.

Укладка первого ряда

Шаг 11. Теперь нужно нанести на основание плиточный клей в тех местах, где будет производиться монтаж системы подогрева.

Клей наносится на участок, где будет теплый пол

Шаг 12. Отдельные маты-нагреватели нужно соединить с термодатчиком и терморегулятором при помощи проводов. Соединение кабелей отдельных матов производится за счет термоусадочных гильз, которые достаточно нагреть строительным феном, и они зафиксируются. Если используется большее число матов, то их также нужно соединить друг с другом.

Как соединяются отдельные маты

Шаг 13. Теперь можно укладывать поверх клея сами нагревательные маты.

Укладка нагревательных матов

Внимание! Во время монтажа нагревательных матов нужно следить, чтобы термодатчик находился между двумя соседними нагревательными полосами, а не под одной из них, иначе он будет показывать неверные данные.

Шаг 14. После того как система подогрева была уложена и подключена, можно продолжать укладывать плитку по такому же принципу, как и раньше: наносить на ее изнаночную сторону клей и класть поверх нагревательного мата, прижимая. Таким образом завершается монтаж плитки. После того как клей просохнет, швы между отдельными элементами можно заделать специальной затиркой для плитки.

Продолжается укладка напольной плитки

Важно помнить, что нагревательные маты резать нельзя. Так что во время расчета их количества стоит округлять его в меньшую сторону.

Калькулятор расчета количества клея для укладки плитки

Перейти к расчётам

Видео – Монтаж теплых полов (нагревательные маты)

Стержневые полы

Есть еще один вариант электрических теплых полов – это так называемые стержневые полы. Они выполнены из нескольких не отличающихся гибкостью карбоновых элементов, соединенных параллельно друг с другом. Работают они по принципу известных тонких пленочных инфракрасных полов.

Стержневые полы не пользуются большой популярностью

Такие полы отличаются экономичностью, но сложностью монтажа (процесс не отличается от укладки кабельного пола, то есть необходимо монтировать их в цементную стяжку). Это достаточно редко используемая система, так как мастера говорят, что намного проще установить другой вариант или же использовать простой кабель, чем возиться со стержневыми полами. Однако все же работать с ними берутся.

Монтаж стержневого пола

Шаг 1. Для начала черновое основание нужно выровнять, очистить от мусора и тщательно прогрунтовать, после чего дать грунтовочному слою просохнуть.

Нанесение грунтовки

Шаг 2. Затем требуется нанести разметку на черновом основании по схеме, как будет укладываться стержневой пол. Стоит помнить, что под мебелью класть его не нужно – подогрев должен быть только под участками плитки, на которых ничего не будет стоять.

Нанесение разметки на основание

Шаг 3. При необходимости мат нужно нарезать на отдельные куски согласно размерам помещения. Резать можно только по силовому торцевому кабелю посередине между двумя стержнями.

Подрезка мата

Шаг 4. Теперь мат нужно расстелить на полу так, как он будет лежать.

Раскладывание мата на полу

Шаг 5. Под мат желательно класть теплоизолирующий материал-подложку, который можно зафиксировать на основании при помощи скотча.

Подкладывается теплоизолирующая подложка

Шаг 6. Далее при помощи канцелярского ножа нужно обрезать излишки подложки так, чтобы она находилась только под элементами нагревательной системы. В ряде случаев можно совсем избежать монтажа подложки.

Обрезка излишков подложки

Результат работы

Шаг 7. Мат нужно зафиксировать на основании пола при помощи строительного скотча, приклеив его в нескольких местах по силовому кабелю.

Фиксация мата скотчем

Шаг 8. Далее систему нужно подключить. С провода, который идет в комплекте с системой, нужно у его края снять изоляцию и надеть на свободный конец соединительную гильзу, а затем обжать ее. Эту же гильзу другим концом нужно надеть на зачищенный крайний провод мата и тоже обжать. Далее на гильзу нужно надеть термоусадочную трубку и нагреть строительным феном, она прочно зафиксируется на проводах.

Подключение системы

Шаг 9. Такие же действия нужно выполнить с другой стороны мата, подсоединив провод и к ней.

С другой стороны мата нужно сделать то же

Шаг 10. Концевые провода нужно заглушить, надев на них термоусадочную трубку и нагрев ее феном. Они в работе системы не будут играть никакой роли.

Конец провода нагревается феном

Совет! Удобнее всего составить схему подключения системы заранее и ориентироваться по ней во время работы.

Схема подключения

Шаг 11. Подключенные к матам провода нужно подвести к терморегулятору. Все соединения требуется тщательно заизолировать.

Провода подводятся к терморегулятору

Шаг 12. Требуется установить термодатчик для терморегулятора. Он фиксируется между двумя стержнями мата недалеко от терморегулятора при помощи скотча. Если датчик находится в двойной изоляции, то его можно укладывать, не используя гофру.

Установка термодатчика

Шаг 13. После того как система была собрана и подключена, ее нужно включить и проверить, работает ли она. Для этого нужно потрогать маты и убедиться, что они нагреваются.

Проверка работоспособности системы

Шаг 14. Теперь можно приготовить цементную смесь для стяжки и продолжать работу. Смесь тонким слоем нужно наносить поверх уложенного теплого пола – это поможет зафиксировать маты на месте.

Нанесение смеси поверх теплого пола

Шаг 15. Поверх матов и будет заливаться стяжка. Для начала нужно установить маяки, по которым будет производиться заливка. Они должны устанавливаться на одном уровне, чтобы итоговый пол получился идеально ровным.

Установка маяков для стяжки

Шаг 16. Далее нужно залить стяжку традиционным способом по маякам и дать ей высохнуть. Срок сушки – 28 дней. Во время высыхания пользоваться системой подогрева полов нельзя и производить какие-либо другие работы тоже запрещается. После того как стяжка просохнет, можно монтировать традиционным способом и саму керамическую плитку.

Заливается стяжка

Видео – Монтаж стержневого пола

Пленочные полы

Вот и дошла речь до известного всем инфракрасного пленочного пола. Пожалуй, именно этот вариант является лучшим для монтажа системы обогрева в многоквартирных домах. Впрочем, и в частном доме он тоже может использоваться.

Этот пол носит название инфракрасного, так как нагрев осуществляется как раз за счет инфракрасного излучения. Но подключать систему все равно нужно к электросети.

ИК пленочный теплый пол

Этот пол считается самым эффективным, экономным и к тому же не выдает электромагнитного излучения, а значит, безопасен для здоровья. Сама по себе такая система представляет собой полимерную пленку с графитовыми полосами.

Важно! Инфракрасный пол редко монтируется именно под плитку, чаще его делают под такие покрытия как ламинат или дерево. Дело в том, что материалы некоторых видов системы негативно могут отреагировать на плиточный клей. По крайней мере, биметаллические варианты инфракрасного пола покупать не нужно, а вот углеродный вполне выдержит испытание плиточным клеем.

Монтаж ИК пола

Шаг 1. Первым делом поверхность пола нужно очистить от мусора и пыли, подготовив таким образом для нанесения грунтовки.

Пол очищается от мусора

Шаг 2. Теперь нужно нанести грунтовку на всю поверхность пола. Наносить удобнее всего при помощи обычного валика на длинной ручке. Важно хорошо промазать всю поверхность. Потом поверхность нужно хорошо просушить.

Далее нужно нанести грунтовку

Шаг 3. Далее требуется нанести разметку расположения ИК пленки. Важно учесть, что пленку требуется укладывать на расстоянии не менее 5 см от стен. А там, где будет стоять мебель, стелить пленку вообще не нужно. Эти моменты нужно учесть при нанесении разметки.

Нанесение разметки

Шаг 4. Затем требуется уложить инфракрасную пленку на пол в соответствии с разметкой. Отдельные полотна могут укладываться рядом друг с другом, но внахлест их класть запрещается.

Укладка ИК пленки

Шаг 5. Соединять отдельные полотна пленки друг с другом можно как при помощи пайки, так и с помощью контактных клипс. Последние нужно вставить в специально сделанные для этого отверстия по краям пленки, где находится медная шина, и зажать.

Использование контактных клипс

Клипса зажимается

Шаг 6. Теперь соединительные провода нужно подключить к клипсам зачищенными от изоляции участками и зажать плоскогубцами. Отдельные полосы пленки должны быть подключены между собой параллельно.

Подключение проводов к клипсе

Схема подключения

Шаг 7. Торцы пленки в местах отреза (если пленку требовалось резать) нужно проклеить изоляционной лентой. Также при помощи бутиловой ленты проклеиваются все места соединений, контакты и незадействованные провода. Бутиловую ленту сверху рекомендуется проклеить изоляционной лентой.

Использование изоляционной ленты

Проклеиваются и места соединений

Еще одно фото процесса

Шаг 8. Теперь можно приступать к установке термодатчика. В полу в месте его расположения (под пленкой) требуется сделать небольшое углубление и поместить в него резервный и основной термодатчики, подключенные к терморегулятору.

Резервный и основной датчики

Шаг 9. Далее нужно закрыть термодатчики ИК пленкой. Чтобы датчики не сдвигались, их можно прикрепить изоляционной лентой непосредственно к самой пленке, подложив под них кусочек ленты липкой стороной вверх.

Шаг 10. Теперь нужно включить систему на 20-30 минут и убедиться, что она работает. Полы должны нагреться.

Система проверяется на работоспособность

Шаг 11. Далее под пленку нужно нанести специальный термостойкий акриловый клей тонким слоем, чтобы она не сдвигалась в дальнейшем. Тем более потом сверху на нее будет монтироваться плитка. После приклеивания по пленке нужно пройтись шпателем, чтобы выгнать из-под нее остатки воздуха и равномерно распределить клей. Требуется дождаться, когда клей высохнет.

Нанесение термостойкого акрилового клея

Пленка укладывается на клей

Шаг 12. После этого на поверхность ИК пленки и на оставшееся незакрытым бетонное основание нужно нанести бетоноконтакт.

Нанесение бетоноконтакта

Шаг 13. Когда бетонокнтакт высохнет, можно производить укладку напольной плитки традиционным способом.

Теперь можно приступать к укладке плитки

Рейтинг популярных производителей теплых полов

Unimat

Продукция Unimat хорошо зарекомендовала себя на российском рынке. Инфракрасный карбоновые стержни, подогревающие поверхность, не боятся повышенной влажности.

Unimat

Плюсы

  • экономичная система подогрева;
  • доступная цена;
  • гарантийный срок эксплуатации – 20 лет.

Минусы

  • использовать в качестве основного отопления не получится.

теплый пол unimat

Rehau

Теплый пол Rehau электрический представляет собой систему двужильных саморегулирующих кабелей фиксированной длины, обладающих повышенным сопротивлением. Снаружи они покрыты двойным слоем изоляции и защитной оплеткой.

Rehau

Плюсы

  • отличное качество;
  • монтаж под любое покрытие;
  • оптимальное распределение тепла;

Минусы

  • высокая стоимость.

rehau solelec

Caleo

Пленочный инфракрасный теплый пол Caleo предназначен для быстрого монтажа системы обогрева «теплый пол» методом «сухого монтажа», без стяжки и пыли. Идеально подходит при косметическом ремонте под ламинат, ковролин, линолеум и паркетную доску.

Caleo

Плюсы

  • хорошая теплоотдача;
  • в комплекте все необходимое для монтажа: качественные зажимы, провода, изоляция возможность самостоятельного монтажа;
  • инструкция по установке и монтажу идет в комплекте.

Минусы

  • повышенная хрупкость пленки.

теплый пол caleo

Electrolux

Теплые полы Electrolux имеют хорошее европейское качество и являются продуктом премиум класса. Основа кабеля — арамидная нить (Kevlar). В нагревательных матах Electrolux — изоляция греющих жил из Фторопласта (Teflon), что обеспечивает повышенную устойчивость нагревательного кабеля к локальным перегревам.

Electrolux

Плюсы

  • высокая мощность;
  • очень качественные материалы;
  • длительная гарантия от производителя;
  • приемлемая цена.

Минусы

  • высокое энергопотребление.

электрические полы Electrolux

Devi

Электрический теплый пол Devi производится в Дании. Продукцию отличается высоким качеством, доступной ценой и универсальностью. Все комплектующие данной торговой марки подходят к любому типу теплых полов выпускаемых этим производителем.

Devi

Плюсы

  • простой монтаж;
  • не сушит воздух;
  • гарантия от производителя;
  • срок службы более 20 лет.

Минусы

  • высокое энергопотребление.

теплый пол devi

Водяные полы

Водяные полы в квартирах используются редко, но в частных домах могут применяться достаточно часто. Они отличаются высокой экономностью, и поэтому такую, казалось бы, устаревшую систему подогрева полов продолжают использовать многие. В квартире, особенно в старом доме, сделать такой подогрев не выйдет – подключать-то его придется к системе отопления, а это значит, что кто-то из соседей лишится тепла в собственной квартире. Еще одна опасность – вероятность прорыва трубы и затопления соседей.

Водяной теплый пол

На заметку! Делать водяные полы в квартире можно только в новостройках, где предусмотрен отдельный отопительный контур для подключения подогрева. Такие условия есть далеко не везде.

В частном доме можно организовать собственный подогрев воды, особенно если имеется отопительный котел. Монтаж системы производится в бетонную стяжку с использованием трубы из металла или полимера, внутри которой и будет циркулировать вода. И даже если не брать во внимание возню со стяжкой, работы по выполнению водяного обогрева все равно оказываются хлопотнее и трудозатратнее, чем монтаж любой другой системы. Дело в том, что придется подключать еще и специальные распределители, которые будут направлять воду в нужное русло.

Тёплый пол от центрального отопления

В целом, под плитку водяной пол вполне можно сделать. Но все-таки настоятельно рекомендуется выбрать любой другой вариант из приведенных выше, если ремонт планируется в квартире, а не доме.

Цены на теплые полы Caleo

теплые полы Caleo

Видео – Теплый водяной пол

Мы рассмотрели все варианты теплых полов, которые могут быть обустроены в доме или квартире. Стоит отметить, что каждый из них, за редким исключением, может быть установлен под обычную керамическую плитку. Тут уж выбирать придется каждому самостоятельно. Если планируется выполнение работ своими руками без привлечения мастеров, то важно все же выбрать наиболее простой вариант.

Инфракрасный теплый пол под плитку

В свете южнокорейской экспансии наблюдается значительное увеличение числа новых дилеров, предлагающих инфракрасную пленку (отопительный материал) разных конструкций. Применение пленки предлагается всегда, везде и куда угодно. При этом продавцов не смущают ни строительные нормы, ни нормы электробезопасности, ни даже законы физики. В том числе предлагается применение ИК пленки под керамическую плитку.

   Сразу отбросим все чудодейственные свойства ИК пленки. Это ионизация воздуха!!!, антиалергенный эффект???, нейтрализация запахов))), снижение уровня электромагнитных полей, повышенный КПД и пр. Ну и главная фишка - это конечно фантастически малое энергопотребление.
Пленка, уложенная под плитку, представляет собой не что иное как тонкий нагревательный элемент, который передает тепло плитке с помощью ТЕПЛОПЕРЕДАЧИ. Потому как инфракрасные (ИК) лучи не проникают сквозь цементно - песчаную стяжку, плиточный клей и саму плитку. Вообще очень мало существует непрозрачных материалов, которые пропускают ИК лучи. Например кристаллы кремния...
Так что мы имеем горячую пленку, которая нагревает только соприкасающиеся с ней материалы, которые в свою очередь передают тепло плитке. При этом КПД — процент преобразования электрической энергии в тепловую у пленки такой же как и у любого электрического нагревателя — близок к 100 %. И чтобы нагреть напольное покрытие до комфортной температуры, любой вид теплого пола электрического — тонкие маты, инфракрасная пленка и греющие кабели — потратят примерно одинаковое количество ватт/час электроэнергии.

   Теперь рассмотрим варианты укладки пленочного теплого пола под плитку.
1. Вариант KNAUF «Суперпол»
КНАУФ Суперпол представляет собой элемент пола заводского изготовления, склеенный из двух малоформатных влагостойких гипсоволокнистых листов размером 1500x500x10 мм со смещением относительно друг друга в двух перпендикулярных направлениях на 50 мм. Общая толщина - 20мм. Конструкции с использованием КНАУФ Суперпола применяются для устройства оснований под чистовые покрытия как по железобетонным, так и по деревянным перекрытиям. Они подходят для любого типа современных напольных покрытий (линолеума, паркета, керамической плитки и т.п.). Укладку покрытия можно начинать сразу после высыхания клея, используемого при соединении элементов пола между собой. Для склеивания элементов пола при монтаже используется клеи, поставляемые предприятиями группы КНАУФ. До отвердения клея надежную фиксацию выполняют винты для ГВЛ.
В нашем случае Heat-Plus — инфракрасная пленка, а сухая засыпка — керамзит, может быть заменен на пенополистирольные плиты.
Тут есть опасность повреждения пленки излишне перекрученными саморезами и трудности при монтаже пленки на больших площадях. Кроме этого, вне доступа остаются недоступные рукодельные соединения  кусков пленки.

2. Вариант когда поверх пленки укладывается лист СМЛ, ЦСП, ГВЛ.
Предлагается многими продавцами пленочных полов.

В этом варианте монтажа есть проблемы надежной фиксации листового защитного материала. При фиксации саморезами можно попасть в токоведущие дорожки пленки а также нарушить гидроизоляцию комнаты.

3. Вариант с заливкой пленки непосредственно стяжкой или клеем отметаем как проверенно неправильный.

Вывод

Что мы имеем в результате? Плюс у инфракрасной пленки под плитку один - цена самой пленки. Это преимущество имеет классическая полосатая пленка. Многослойные пленки со сплошным карбоновым слоем стоят в разы дороже.

Минусов немного но...
1. Меньшая надежность по сравнению с классическими кабельными системами, собранными в заводских условиях. Самое слабое место — соединение токоведущих шин с силовыми проводами делается на месте руками
2. Усложнение структуры пола за счет дополнительных слоев и, соответственно его удорожание.
3. Электробезопасность. Пленка предназначена для использования в сухих помещениях. Пленка с заземлением существует, но стоит дороже классического тонкого экранированного нагревательного мата, предназначенного для монтажа под плитку. Кроме всего этого  нагревательные пленки неэкранированы, зачем вам лишний электромагнитный фон под ногами.
4. Невлагостойкость. Места подсоединения пленки с питающим проводом не герметичны, а значит, при прорыве трубы, влага может просто навсего закоротить всю систему, или фазное напряжение окажется на поверхности плитки.

Мы рекомендуем для укладки под плитку тонкие маты в слой плиточного клея. Из Европы Ceilhit (Испания) или Азии Lavita (Ю. Корея), а также российский "Теплый пол №1", а теперь и  маты с пожизненной гарантией "Золотое Сечение GS". Для бюджетного применения есть в наличии универсальный кабель Теплый пол №1, толщина и мощность его подобраны специально для монтажа в плиточный клей или тонкий наливной пол. Также его можно уложить и под толстую стяжку под любое половое покрытие.

Центр Теплых Полов предлагает все виды теплого пола под все виды напольных покрытий. Просьба решать вопросы по конструктивному исполнению отапливаемого пола с нашими квалифицированными специалистами.

Статья "Какой теплый пол под плитку лучше..?"

Переход к выбору теплого пола под плитку...

Google

Технологии теплого пола - Проектирование, поставка и установка теплого пола на заказ.

В настоящее время мы устанавливаем проекты UFH во всех районах, кроме Лондона, в настоящее время мы не будем размещаться в районе M25.

Пожалуйста, ознакомьтесь с разделом ИНФОРМАЦИЯ о COVID-19 для получения дополнительной информации о наших текущих процедурах установки.


Underfloor Heating Technologies рада объявить о запуске нашей дочерней компании, специализирующейся на жидких стяжках!

В Cotswold Flow Screed вы найдете тот же отличный сервис, к которому вы привыкли, с UFHT-стяжками (а также с несколькими знакомыми лицами). Просто дайте нам знать, если вы хотите, чтобы мы предоставили расценки на Cotswold Flow Screed вместе с вашим UFH. цитата, когда вы делаете свой запрос.

Благодаря расширенному ассортименту продукции Cotswold Flow Screed сможет поставить подходящую стяжку практически для любого проекта.

Посетите Cotswold Flow Screed сейчас, чтобы увидеть полный спектр продуктов и услуг.


Технологии теплого пола

С нашей базы в Южном Вустершире Underfloor Heating Technologies предлагает индивидуальные услуги по проектированию, поставке и установке теплого пола для проектов водяного теплого пола в Котсуолдсе, Южном Мидлендсе, Юго-Восточном Уэльсе и на юге Англии.

Технология теплого пола предлагает ряд услуг по обогреву полов для существующих систем водяного теплого пола. От ремонта и замены коллектора до тепловидения для поиска утечек под полом и обследований полов с подогревом.

Компания «Технологии полов с подогревом» специализируется только на влажных полах с подогревом, мы не поставляем и не устанавливаем электрические системы теплых полов и не можем предложить сервисное обслуживание или поиск неисправностей для систем электрического теплого пола.


Технология теплых полов знает, что нет двух одинаковых строительных проектов. Вот почему мы предоставляем полностью адаптированные услуги сразу после вашего первого запроса. С нашей полностью собственной командой разработчиков и монтажников Underfloor Heating Technologies может предложить непрерывное обслуживание от коммерческого предложения до проектирования, монтажа и не только с последующим уходом, когда вы начнете наслаждаться своей новой системой влажного теплого пола.

Наш опыт, знания и адаптируемость в сочетании с нашим высококачественным ассортиментом продукции, полностью закупаемой внутри ЕС, обеспечивают надежную установку Underfloor Heating Technologies , которая выдержит испытание временем.

Технология теплых полов гордится своим обслуживанием и поддержанием хороших отношений с нашими многочисленными постоянными клиентами.
Вот лишь некоторые из компаний, с которыми мы регулярно работаем:


Почему выбирают теплые полы?

Полы с подогревом становятся все более популярными в Великобритании из-за их способности обеспечивать эффективное и равномерное тепло. Лучистое тепло, обеспечиваемое на уровне пола, создает большую нагретую поверхность, которая равномерно рассеивает тепло в жилом пространстве, тогда как радиатор создает конвекционные потоки, которые поднимаются к самой высокой части комнаты, а это означает, что большая часть тепла теряется на высоте потолка.Это делает теплый пол более эффективным по двум основным причинам:

  • Излучаемое тепло используется более эффективно, что приводит к меньшим потерям тепла.
  • Тепло, необходимое для этого, обычно доставляется в диапазоне 35-55 ° C по сравнению с 65-75 ° C для радиаторов, что означает, что источник тепла будет работать в течение более короткого времени. время и, следовательно, использовать меньше энергии.

Эта экономия энергии в сочетании с бесшумной работой и повышенной гибкостью планировки помещений дает решение, которое добавит реальной стоимости собственности.

Полы с подогревом могут работать с различными источниками тепла, такими как газовые и мазутные котлы, а также с возобновляемыми технологиями, такими как воздушные и наземные тепловые насосы. Его также можно установить практически на любой тип пола, начиная с бетонных плит, деревянных балок и в качестве системы ретро-подгонки поверх существующих полов.

В дополнение к трубопроводам ключевым компонентом является коллектор теплого пола и связанные с ним органы управления. В Underfloor Heating Technologies мы предлагаем широкий ассортимент высококачественных коллекторов и элементов управления, а также все трубы и аксессуары, необходимые для формирования полного системного решения.

Теплый пол - Стоимость установки теплого пола

Что такое пол с лучистым теплом?

Полы с лучистым обогревом, также известные как полы с подогревом (UFH), представляют собой инновационный процесс обогрева, который обеспечивает тепло и комфорт в вашем доме с нуля, будучи установленным под вашими полами. Система подогрева пола была впервые изобретена римлянами для обогрева мраморных полов. Полы с подогревом являются жизнеспособным решением для традиционного отопления и являются энергоэффективными, а также значительно экономят пространство по сравнению с альтернативными домашними отопительными приборами.


Типы водяных теплых полов

Домовладельцы могут выбирать между двумя наиболее распространенными системами теплого пола: влажным теплым полом или системой электрического лучистого отопления.

Влажные теплые полы:

Первой из систем лучистого отопления является водяная или влажная система УВГ. Преимущество влажной системы заключается в использовании теплой воды, вырабатываемой системой центрального отопления вашего дома, которая может включать бойлер или водонагреватель.Поскольку вода течет по пластиковым трубам, установленным между черным полом и чистым полом, она нагревает поверхность до комфортной температуры от 73 до 89 градусов. Дополнительным преимуществом влажной системы является использование воды при низких температурах, что приводит к экономичному нагреву воды.

Электрический подогрев пола:

Второй вариант теплого пола - это система электрических матов. В этом типе кабели прикрепляются либо к сетчатому мату, либо к непрерывному рулону материала.Коврики или рулоны подключаются к источнику питания и термостату. Затраты на установку электрической системы обычно меньше, чем у влажной системы, но в долгосрочной перспективе электрическая система становится дороже из-за увеличения вашего ежемесячного счета за электроэнергию.


Стоимость теплых полов

Стоимость установки водяной или электрической системы варьируется и зависит от того, нанимаете ли вы генерального подрядчика, сантехника или электрика для выполнения этой работы.Все эти услуги могут потребоваться в зависимости от выбранной вами системы. Если вы устанавливаете лучистые полы с подогревом в доме площадью 2000 квадратных футов, вы можете рассчитывать заплатить около 3200 долларов за полную установку или 1,50 доллара за квадратный фут вашего дома.

Помимо знаний и сертификатов для установки системы, установщик полов с подогревом будет знать, как рассчитать точные общие затраты на установку, которые позволяют варьировать размер комнаты, высоту потолка, тип устанавливаемого пола, желаемую температуру для каждой комнаты и чего ожидать с точки зрения потерь тепла с учетом всех этих факторов.

Стоимость установки теплого пола

С электрической системой, если ваш дом строится или реконструируется, а черновой и готовый пол еще не установлены, это поможет снизить стоимость, поскольку устраняет необходимость платить за удаление пола перед установкой.

Вам также необходимо учесть стоимость материалов, которые будут включать маты или кабели для подогрева пола, изоляцию для укладки системы, датчики нагрева и / или термостаты, а также плату за лицензированного электрика.

Система на водной основе, будучи рентабельной с течением времени, изначально будет стоить больше, чем установка электрической системы. Если ваш дом находится в процессе строительства или ремонта, гораздо проще и дешевле установить систему на водной основе и решить любые начальные проблемы, когда между черным и чистым полом достаточно места для установки труб. Если не хватает места, что может быть в старых домах, необходимо будет внести поправки, чтобы разместить трубы.Это может увеличить фактор стоимости системы пола на водной основе.

Имейте в виду, что с электрической системой подрядчик использует тонкую проводку, с которой легко манипулировать. В системе на водной основе трубы намного толще, и при установке должно быть достаточно места для работы.

Найдите местных профессионалов


Плюсы теплого пола

Одно из главных преимуществ полов с подогревом заключается в том, что они находятся вне поля зрения и не нуждаются в выделенной площади для хранения вещей.К другим преимуществам можно отнести:

  • Все типы систем пола равномерно распределяют тепло по остальной части помещения.
  • Системы влажных полов могут обогреть большую площадь более эффективно, чем традиционные системы отопления или электрические системы полов.
  • Преимущество систем теплого пола заключается в том, что они нагревают начальную зону, проводя тепло через поверхность пола, по сравнению с использованием системы воздушного отопления.
  • Система водяного отопления пола после установки является рентабельной и лучше всего подходит для нового строительства, так что пол можно спроектировать с самого начала с учетом трубопроводов.
  • Система водоснабжения требует меньше энергии, что снижает ежемесячный счет за электроэнергию.
  • Электрическая система пола лучше всего работает на небольших площадях.
  • Для людей, страдающих аллергией, полы с подогревом - идеальный вариант, поскольку при этом в воздух не попадают аллергены, пыль или шерсть домашних животных, как в системах с принудительной подачей воздуха.
  • Использование программируемого таймера с системой электрических полов позволяет обогревать отдельные участки пола, а не весь дом. Система полов предназначена для работы отдельно от вашей системы центрального отопления.

Минусы теплого пола

Установка полов с подогревом может быть дорогостоящей и является лучшим вариантом для новых домов, которые строятся, при добавлении новых комнат, или для домов, которые реконструируются или ремонтируются, включая удаление чистового пола. Особенно это касается системы на водной основе из-за сложного процесса установки труб и / или расширения пространства между черным и чистым полом.Также может быть дороже, если пол устанавливается на втором этаже двухэтажного дома.

Поскольку полы с подогревом работают при более низких температурах, независимо от того, используется ли вода, газ, солнечная или электрическая система, для обогрева отдельных комнат может потребоваться больше времени.

Могут быть ограничения относительно того, какую мебель можно и нельзя ставить на пол. Электрический теплый пол не рекомендуется использовать для полов, покрытых толстым ковром.

Система электрического теплого пола требует дополнительных затрат на наем сертифицированного электрика для обеспечения правильного подключения всей проводки к кабелям и термостату.


Срок службы теплых полов

  • Срок службы системы электрического теплого пола составляет более 25 лет, если пол остается неповрежденным.
  • Система, в которой используется газовый котел, прослужит около 10 лет из-за большого количества компонентов, которые могут нуждаться в замене.
  • Системы на водной основе рассчитаны на срок службы 50 лет.
  • Рекомендуется приобрести расширенную гарантию у уважаемой компании, чтобы покрыть детали, трубы, кабели и термостаты, которые могут нуждаться в замене из-за случайного повреждения или неисправной детали.

Какие полы подходят для полов с подогревом

Если вы планируете использовать пол с подогревом, но не уверены, подходит ли тип устанавливаемого вами напольного покрытия, обратите внимание на эти полезные советы.

  • Ковровое покрытие поверх систем подогрева пола возможно, если тепловое сопротивление (вместе) ковра и подложки не превышает 2,5.
  • Многим домовладельцам нравится красота и простота ухода за терракотой, камнем, сланцем, фарфором и керамической плиткой.Каждый тип подходит для систем полов из-за их теплопроводности, хотя при использовании толстой плитки потребуется больше времени для полного достижения максимальной температуры. Как только это произойдет, распределение тепла будет таким же, как и при использовании тонкой плитки.
  • Ламинат, винил и напольные покрытия из дерева / твердой древесины возможны, но каждый тип пола должен быть сертифицирован для использования UFH. Не все марки совместимы с системами теплого пола.

Обслуживание полов с подогревом

По большей части ваша новая система теплого пола не требует значительного ухода.Ежегодная техническая проверка будет направлена ​​на замену любых деталей, вызывающих утечки из-за неисправных уплотнений или шайб. Проверка также позволит убедиться в правильности работы клапанов.

Система на водной основе не нуждается в обслуживании труб, но в случае возникновения проблемы, профессиональная промывка труб поможет удалить любые наросты или засоры.

В целом, в зависимости от вашего выбора системы, дополнительные компоненты, требующие периодического и / или ежегодного обслуживания, включают циркуляционные насосы, бойлеры, системы центрального отопления, тепловые насосы, солнечные панели и радиаторы.

Является ли лучистое отопление под полом более эффективным, чем обычные системы?

Уважаемый EarthTalk ! Насколько энергоэффективным (и комфортным) является пол с подогревом, иногда известный как лучистое отопление? —Марси Делл, Бостон

Напольное лучистое отопление включает подкладку пола под полом с помощью горячего элемента или трубки, которая передает тепло в комнату посредством инфракрасного излучения и конвекции, устраняя необходимость в принудительном или продувании воздуха.

Согласно веб-сайту Energy Savers Министерства энергетики США, лучистое отопление имеет ряд преимуществ по сравнению с другими формами распределения тепла: «Оно более эффективно, чем отопление плинтусом, и обычно более эффективно, чем воздушное отопление, поскольку энергия не теряется через воздуховоды. ” Он также является гибким, поскольку может работать с различными источниками энергии: газ, нефть, древесина, солнечные и другие источники или их комбинации могут питать излучающие системы. Лучистое отопление - хороший выбор для людей с тяжелой аллергией, поскольку по комнате не разносятся потенциально раздражающие частицы.

Некоторые аспекты лучистого отопления делают его более энергоэффективным. Во-первых, равномерное распределение тепла по всей поверхности пола нагревает нижнюю половину комнаты, окутывая жителей теплом при более низкой общей температуре, в некоторых случаях на пять градусов по Фаренгейту ниже, чем в традиционной системе отопления. «Радиаторы и другие формы« точечного »отопления неэффективно циркулируют тепло и, следовательно, должны работать в течение более длительных периодов времени для достижения необходимого уровня комфорта», - сообщает Сеть жилищного энергоснабжения (RESNet). «Они втягивают холодный воздух через пол и направляют теплый воздух к потолку, откуда он затем падает, нагревая комнату сверху вниз, создавая сквозняки и циркулируя пыль и аллергены». RESNet добавляет, что излучающие системы передают тепло в среднем примерно на 15 процентов эффективнее, чем обычные радиаторы.

Повышение эффективности может быть значительно увеличено за счет хорошей изоляции и хорошо спроектированной системы. В то время как демонтаж старых систем отопления и / или замена приличных существующих полов может быть излишним ради перехода на лучистое тепло, тем, кто приступает к новым строительным проектам или намеревается провести капитальный ремонт, непременно следует это рассмотреть.Согласно руководству Green Living Guide от TLC Network, существует два основных типа лучистого отопления: электрическое и водяное. В первом случае подогреваемые провода, проложенные в полу, излучают тепло вверх.

Этот тип лучистого тепла чаще всего используется для модернизации отдельной комнаты - особенно ванной комнаты или кухни - в более старом доме или здании. Между тем, водяное лучистое отопление, при котором нагретая вода проталкивается через трубы под полом, чаще всего с самого начала проектируется в новую структуру и в целом является более энергоэффективным.

Компания TLC отмечает, что, хотя лучистое тепло определенно более эффективно в небольших уютных домах с более низкими крышами, оно не всегда может быть самым экологичным решением в домах с большими комнатами: «В некоторых сценариях оно может быть менее энергоэффективным, чем воздушное отопление. ” TLC рекомендует проконсультироваться с авторитетным подрядчиком по отоплению, чтобы узнать, является ли лучистое отопление разумным решением.

Конечно, сочетание системы лучистого отопления с энергоэффективным программируемым термостатом, одобренным EnergySTAR, действительно может сэкономить домашним хозяйствам сотни долларов в год на счетах за отопление, сохраняя при этом теплее жителей в течение всего года.Многие штаты предлагают финансовые стимулы для модернизации домашних и коммерческих систем отопления таким образом, чтобы повысить энергоэффективность. Ознакомьтесь с бесплатной базой данных государственных стимулов для возобновляемых источников энергии (DSIRE), чтобы узнать, какие виды налоговых льгот или других стимулов могут быть доступны для вас.

КОНТАКТЫ : Energy Savers, www.energysavers.gov; RESNet, www.resnet.us; Руководство TLC Network Green Guide, http://tlc.howstuffworks.com/home/green-living.htm; База данных DSIRE, www.dsireusa.org.

EarthTalk® написано и отредактировано Родди Шером и Дугом Моссом и является зарегистрированным товарным знаком E - The Environmental Magazine (www.emagazine.com). Вопросы присылайте по адресу: [email protected] Подписаться : www.emagazine.com/subscribe. Бесплатно Пробная версия, выпуск : www.emagazine.com/trial.

Преимущества теплых полов для жилой недвижимости

Несмотря на то, что система теплых полов возникла еще во времена римской цивилизации, на протяжении многих лет она постоянно развивалась. Сегодня домовладельцы пользуются обновленным и высокотехнологичным вариантом этой древней технологии в виде водяного отопления. Этот тип интегрированной в пол системы отличается равномерно распределенным обогревом, обеспечивающим постоянную комфортную температуру.

Часто используемый в тандеме с другими энергоэффективными устройствами, такими как тепловые насосы, теплый пол приобретает все большую популярность в отрасли благодаря своему превосходству над обычными радиаторами.

Продолжая наш блог на прошлой неделе, мы теперь обращаем внимание на преимущества, которые эти системы предоставляют для жилой недвижимости.

Энергоэффективность

Именно в этом разделе теплый пол действительно раскрывает свои передовые возможности.

Системы водяного отопления работают за счет использования горячей воды, содержащейся в трубах, проложенных под полом дома. В зависимости от типа используемого напольного покрытия и присущей ему проводимости, эти системы обычно должны достигать температуры от 40 ° C до 50 ° C, чтобы достичь проектной температуры пола.

Напротив, радиаторам требуется вода для достижения температуры 70 ° C-80 ° C, чтобы быть эффективными.

Кроме того, поскольку нагревается пол, он лучше сохраняет тепло по сравнению с радиаторами, которые имеют тенденцию быстро остывать при выключении. Это вызывает быстрое испарение тепла, производимого устройством. Учитывая, что тепло направляется на различные объекты в комнате, оно нагревается более эффективно, что позволяет сэкономить до 15% на расходах на отопление.

Однако, прежде чем использовать эту технологию, рекомендуется провести проверку эффективности на месте.Это позволяет вам проверить уровень теплоизоляции в вашем доме, помогая получить максимальную отдачу от вашей новой системы теплого пола.

Как упоминалось выше, энергоэффективность также повышается, когда водяное отопление используется вместе с тепловыми насосами. Здесь снижается нагрузка на вашу систему пола, что приводит к большей экономии на счетах за электроэнергию.

Гидравлическое отопление лучше для здоровья жителей

В традиционных системах отопления полами часто пренебрегают. Они остаются холодными и влажными, что не только неприятно и неудобно, но и является успешным местом размножения ужасных пылевых клещей.

Было доказано, что установка определенных систем теплого пола в домах может сократить количество пылевых клещей до 80%. Когда пол нагревается, практически любому типу микроорганизмов трудно жить и размножаться, учитывая, что окружающая среда слишком сухая и теплая. Это помогает людям, страдающим от астмы или сенной лихорадки, чувствовать себя здоровее и комфортнее.

Кроме того, в отличие от радиаторов, эти системы не собирают пыль или мусор, который в противном случае может вызвать аналогичные респираторные проблемы.

Они также защищены от детей, поскольку практически нет шансов, что ребенок может причинить вред или пораниться, в отличие от радиаторных систем, где есть шанс получить травму об их острые края.

Свобода дизайна

Ключевым фактором, отличающим теплые полы, является свобода дизайна, с которой домовладельцы могут строить свои дома.

Поскольку он не занимает места в видимом пространстве вашего дома, вам больше не нужно мириться с громоздкими нагревательными приборами, которые портят вашу эстетику. Архитекторы и строители хорошо знакомы с этими системами, и им не составит труда включить их в дизайн и структуру вашего дома.

Система также работает с широким спектром напольных покрытий, что делает ее идеальным выбором, если у вас сложные требования к дизайну.

Практически нулевое обслуживание

При правильной установке ваша система теплого пола практически не требует обслуживания.После того, как ваш обогреватель будет установлен под ним, вы можете быть уверены, что он будет бесперебойно работать в течение всего срока службы.

В том маловероятном случае, когда вам все же понадобится техническое обслуживание, расходы, как правило, меньше по сравнению с традиционными системами отопления и охлаждения. Это связано с тем, что системы водяного отопления используют меньше механических компонентов и не потребляют много энергии.

Системы на водной основе, как правило, хорошо сертифицированы по отраслевым стандартам и настолько эффективны, что часто имеют 25-летнюю гарантию.

Основные выводы

Для футуристических домовладельцев, которые хотят, чтобы их дома оставались энергоэффективными и экологичными, водяное отопление - идеальный выбор.

Благодаря повышенной энергоэффективности, комфорту и эффективности в создании теплого дома без дополнительных затрат, эти системы быстро становятся отраслевым стандартом для создания свойств будущего.

Мировой обзор индустрии теплых полов на 2020-2025 годы: влияние COVID-19

Дублин, 22 мая 2020 г. (GLOBE NEWSWIRE) - «Рынок теплых полов по предложениям (оборудование, услуги), подсистемам (система отопления, управление) Система), Тип системы (гидронная, электрическая), Применение (жилое, коммерческое, промышленное), Компонент, Тип установки, Регион - Глобальный прогноз до 2025 года »был добавлен в ResearchAndMarkets. com .

По оценкам, объем мирового рынка теплых полов вырастет с 4,6 млрд долларов США в 2020 году до 6,6 млрд долларов США к 2025 году при среднегодовом темпе роста 7,3%. Сильная государственная поддержка внедрения энергоэффективных систем теплого пола является одним из основных факторов, способствующих росту рынка теплых полов.

Ожидается, что сегмент рынка услуг будет расти с максимальным среднегодовым темпом роста в течение прогнозируемого периода.

Ожидается, что между предложениями рынок сегмента услуг будет расти с максимальным среднегодовым темпом роста в течение прогнозируемого периода.Этот сегмент в основном охватывает услуги, а именно установку, ремонт и обслуживание. Услуги по установке в основном все чаще применяются для систем водяного теплого пола.

Электронные системы дешевле и их легче модернизировать, поскольку многие системы не требуют изоляционной стяжки. Электронные системы также могут быть легко встроены в отдельную комнату, особенно там, где используются беспроводные контроллеры, для которых не требуется рытье стенных каналов. Системы электрического теплого пола также несут меньшую нагрузку на пол; поэтому их можно легко установить в комнатах и ​​квартирах более высокого уровня.

Ожидается, что рынок нагревательных матов будет расти с максимальным среднегодовым темпом роста в течение прогнозируемого периода .

Ожидается, что рынок нагревательных матов будет расти самыми быстрыми темпами из-за более широкого внедрения самодельных систем теплого пола. Электрические коврики для подогрева пола своими руками популярны, потому что пользователь может просто развернуть коврик, подключить его к электрической системе, а затем покрыть его напольным материалом. Как правило, керамическая плитка, гранитный пол и любые другие изделия из натурального камня хорошо сочетаются с этими электрическими ковриками для подогрева пола, сделанными своими руками, поскольку маты для подогрева пола очень тонкие.

Ожидается, что рынок бытовых приложений будет расти с максимальным среднегодовым темпом роста в течение прогнозируемого периода.

Согласно последним тенденциям, энергосбережение является одним из наиболее важных вопросов, влияющих на потребителей и окружающую среду в мире. Жилой сектор считается одним из наиболее важных рынков для систем теплого пола из-за его большого влияния на потребление энергии. Системы отопления потребляют значительное количество энергии.Система теплых полов - это реальный вариант для высокоэффективного обогрева жилых помещений в холодном климате. Многие покупатели домов теперь ценят преимущества полов с подогревом и рассматривают их как преимущество при выборе нового дома.

Европа занимала наибольшую долю рынка теплых полов в 2019 году.

Напольное отопление пользуется популярностью в Европе в течение многих лет, и спрос на эту технологию быстро растет в Европе. Последние технологические достижения привели к все более широкому распространению теплых полов на основном рынке, поскольку системы становятся проще в установке, свойства лучше изолированы, а преимущества теплых полов стали более широко известными.

Ключевые темы, рассмотренные

1 Введение

2 Методология исследования

3 Краткое содержание

4 Приложение Premium Insights
4.1 Привлекательные возможности на рынке
Страна
4.3 Рынок теплых полов для разных стран

5 Обзор рынка
5.1 Введение
5.2 Динамика рынка
5.2.1 Движущие силы
5.2.1.1 Высокий спрос на экономичные решения в области отопления
5.2.1.2 Сильная государственная поддержка и стимулы для разработки и внедрения энергоэффективных решений в области отопления
5.2.1.3 Строгие строительные нормы и правила для общего сокращения Энергопотребление
5.2.1.4 Высокий уровень комфорта и гибкости, обеспечиваемый системами теплого пола
5.2.2 Ограничения
5.2.2.1 Более медленное время отклика систем теплого пола по сравнению с радиаторными системами
5. 2.3 Возможности
5.2.3.1 Технологические достижения и быстрая цифровизация в области теплых полов
5.2.3.2 Растущая озабоченность по поводу окружающей среды и увеличение количества стандартов эффективности
5.2.3.3 Расширение развертывания систем теплого пола с поддержкой IoT в умных домах
5.2.4 Проблемы
5.2.4.1 Трудности, возникающие при установке системы и регулярном обслуживании всех компонентов системы
5.3 Влияние COVID-19 на рынок теплых полов

6 Типы напольных покрытий
6.1 Введение
6.2 Плитка, камень и полированная стяжка
6.3 Деревянные полы
6.4 Ламинатные полы
6.5 Виниловые полы
6.6 Резиновые и ковровые покрытия

7 Рынок полов с подогревом по компонентам
7.1 Введение
7.2 Компоненты электрической системы
7.2 .1 Нагревательные кабели
7.2.1.1 Нагревательные кабели прокладывают либо в стяжке, либо под плиточным полом
7.2.2 Нагревательные маты
7. 2.2.1 Нагревательные маты занимают важное место в самодельных системах напольного отопления
7.2.3 Датчики и термостаты
7.2.3.1 Датчики и термостаты используются для контроля и поддержания температуры пола с максимальной эффективностью
7.3 Компоненты гидравлической системы
7.3.1 Трубы отопления
7.3.1.1 Трубы отопления устанавливаются внутри конструкции пола
7.3.2 Коллекторы
7.3.2.1 Коллекторы позволяют контролировать температуру в разных комнатах путем открытия и закрытия клапанов в соответствии с требованием
7.3.3 Датчики и термостаты
7.3.3.1 Датчики и термостаты могут контролировать поток воды и температуру трубы теплого пола

8 Рынок теплых полов, по подсистеме
8.1 Введение
8.2 Системы отопления
8.2.1 Трубы и кабели
8.2.1.1 Трубы и кабели необходимы для передачи тепла к полу
8.2.2 Распределительные блоки
8.2.2.1 Распределительные блоки передают горячую воду из системы отопления в теплообменник и обратно к системе отопления
8. 3 Системы управления
8.3.1 Датчики
8.3.1.1 Датчики используются для измерения температуры систем теплого пола
8.3.2 Управляющие интерфейсы
8.3.2.1 Управляющие интерфейсы расположены в центре Панели, которые могут управлять термостатами

9 Рынок теплых полов по типу системы
9.1 Введение
9.2 Сухой / электрический
9.2.1 Сухой / электрический теплый пол используется в основном для небольших помещений
9.3 Влажный / гидронный
9.3.1 Влажный / гидравлический теплый пол обеспечивает постоянное тепло в течение длительного периода

10 Рынок теплого пола , путем предложения
10.1 Введение
10.2 Аппаратное обеспечение
10.2.1 Аппаратное обеспечение для влажных / гидронных систем будет стимулировать рост рынка
10.3 Услуги
10.3.1 Рынок услуг определяется жилищным приложением

11 Рынок напольного отопления, в зависимости от типа установки
11. 1 Введение
11.2 Новые установки
11.2.1 Более широкое внедрение систем теплого пола в новых инфраструктурах в соответствии со стандартами энергоэффективности, установленными правительством
11.3 Модернизация установок
11.3.1 Широкое внедрение систем водяного теплого пола в проектах полной реконструкции

12 Рынок теплых полов, по заявке
12.1 Введение
12.2 Жилой
12.2.1 Односемейный дом
12.2.1.1 Для односемейных домов предпочтительна система водяного теплого пола
12.2.2 Квартира
12.2.2.1 В новых домах все чаще используются теплые полы
12.3 Коммерческие помещения
12.3.1 Розничная торговля
12.3.1.1 Рост внедрения интеллектуальных термостатов в розничной торговле будет способствовать росту рынка
12.3.2 Транспорт и логистика
12.3.2.1 Растущее внедрение систем теплого пола в коммерческих помещениях, таких как аэропорты и вокзалы
12.3.3 Гостиничный бизнес
12.3.3.1 Растущее внедрение систем теплого пола в отелях
12.4 Образовательные
12.4.1 Высокий спрос на теплые полы в образовательном секторе из-за снижения риска травм
12.5 Здравоохранение
12.5.1 Система теплых полов - это простое, безопасное, энергоэффективное, малообслуживаемое и гигиеничное решение для обогрева для сектора здравоохранения
12.6 Спорт и развлечения
12.6.1 Системы теплого пола используются в спортивной сфере, поскольку они теплее, чем любые другие источники тепла
12.7 Промышленные
12.7.1 Системы теплого пола используются на заводах, в ангарах самолетов, депо высокоскоростных поездов, складах запасных частей, газ Станции, автомойки и информационные центры
12.8 Другое
12.8.1 Широкое внедрение систем теплых полов в секторах телекоммуникаций, информационных технологий, коммунальных услуг и средств массовой информации

13 Рынок полов с подогревом по регионам
13,1 Введение
13,2 Северная Америка
13,3 Европа
13,4 APAC
13,5 Остальной мир (RoW)

14 Конкурентная среда
14.1 Обзор
14.2 Анализ рыночного рейтинга
14.2.1 Запуск продукта
14.2.2 Соглашения и партнерство
14.2.3 Приобретения
14.2.4 Расширения
14.3 Сопоставление конкурентного лидерства
14.3.1 Призрачные лидеры
14.3.2 Новаторы
14.3.3 Динамические отличия
14.3.4 Новые игроки

15 Профили компаний
15.1 Ключевые игроки
15.1.1 Uponor
15.1.2 Honeywell
15.1.3 ПЛК Nvent Electric
15.1.4 Прогрев
15.1.5 Rehau
15.1.6 Emerson
15.1.7 Роберт Бош
15.1.8 Danfoss
15.1.9 Pentair
15.1.10 Mitsubishi Electric
15.1.11 Siemens
15.1.12 Schneider Electric
15.2 Другие ключевые игроки
15.2.1 Myson
15.2.2 Thermosoft International Corporation
15.2.3 Flexel International
15.2.4 Nexans
15.2.5 Amuheat
15.2.6 ESI Heating and Cooling
15.2.7 Janes Radiant
15.2.8 Incognito Heat Co.

Для получения дополнительной информации об этом отчете посетите https://www.researchandmarkets.com/r/apz8po

Research and Markets также предлагает услуги Custom Research, предоставляя целенаправленные, всесторонние и специализированные исследования.

 КОНТАКТ: ResearchAndMarkets.com
Лаура Вуд, старший менеджер по прессе
[email protected]
В рабочие часы E.S.T звоните 1-917-300-0470
Для бесплатного звонка в США и Канаде: 1-800-526-8630
Чтобы узнать время работы офиса по Гринвичу, позвоните по телефону + 353-1-416-8900


Новейшие технологии для эффективного теплого пола

Schlüter-DITRA-HEAT-TB обогрев полов и стен с уникальным тепловым разделением для более эффективного обогрева - последнее дополнение к отмеченной наградами линейке систем обогрева полов Schlüter-DITRA-HEAT-E.

Интегрированный терморазрывный нетканый материал на нижней стороне разделительной мембраны отводит 80% тепла к поверхности, что на 70% сокращает время реакции на бетон по сравнению с другими электрическими системами теплого пола.

Schlüter-DITRA-HEAT можно использовать на кухнях, ванных комнатах, ванных комнатах, ванных комнатах и ​​душевых. Подстенное или напольное отопление, как источник тепла, может быть чрезвычайно полезным методом обеспечения эффективного обогрева, эффективного управления влажностью, предотвращения плесени и грибка за счет высыхания остаточной влаги, а в дополнение к обеспечению комфорта при максимальном увеличении пространства.

В общей сложности для Schlüter-DITRA-HEAT предлагается на выбор три термостата, выбор между аналоговым и цифровым, но новая «характеристика» DITRA-HEAT-E-R3 демонстрирует большой цифровой полноцветный сенсорный экран размером 8,9 см. Интерфейс в белом прозрачном глянцевом корпусе для клиентов, которые больше внимания уделяют стилю.

Также был представлен новый ассортимент термостатов и модулей управления для водной (Hydronic) системы Schlüter-BEKOTEC-THERM. Schlüter-BEKOTEC-THERM - это энергосберегающая и быстро реагирующая модульная система теплого пола с небольшой высотой.Эта система может использоваться в проектах нового строительства и реконструкции, и это более экологичный выбор с экономичными и энергосберегающими свойствами.

Новое поколение комнатных датчиков и модулей управления для системы значительно увеличивает гибкость и удобство регулирования температуры в помещении. Ядро системы, базовый модуль, можно подключить к модулю таймера для энергосберегающего снижения температуры. Модули подключения для проводных или беспроводных комнатных датчиков можно свободно комбинировать с базовым модулем, что позволяет гибко расширять существующие системы в любое время.Современные беспроводные и проводные комнатные датчики позволяют индивидуально регулировать температуру в помещении в соответствии с требованиями. Система Schlüter-BEKOTEC-THERM также может быть интегрирована с системами управления зданием (BMS).

Добавить в доску проекта

Выберите из существующих досок проектов ниже:

Или Создайте новую доску проекта:

Элемент добавлен на доску проекта.Перейдите в Моя учетная запись, чтобы просмотреть свои проекты.

Добавить в доску проекта

Выберите из существующих досок проектов ниже:

Или Создайте новую доску проекта:

Элемент добавлен на доску проекта. Перейдите в Моя учетная запись, чтобы просмотреть свои проекты.


Полы с подогревом - Системы теплых полов

Информация о системе теплого пола

Выбирая Thermo-Floor для своей энергоэффективной системы теплого пола, будь то для общественного, коммерческого или промышленного здания или для вашего собственного дома, вы можете быть уверены в 25-летней гарантии на наши трубы и пятилетней гарантии на наши трубы. система, двухлетняя гарантия на нашу арматуру коллектора и обширную гарантию на наши расчеты и дизайн.

О теплых полах

Системы теплого пола Thermo-Floor обеспечивают отопление там, где это больше всего необходимо, на уровне пола. Эта концепция существует уже много веков и впервые используется римлянами, которые согревали воздух открытым огнем, проходящим через пустоты под их жилищами. Сегодня системы теплого пола намного более продвинуты и представляют собой «следующее поколение».

Как работает теплый пол?

Системы теплого пола Thermo-Floor работают за счет пропускания теплой воды по трубам, проложенным внутри конструкции пола.Тепло от трубы передается поверхности пола, в результате чего вся поверхность пола поддерживается одинаковой теплой температурой. Системы водяного отопления Thermo-Floor могут питаться от любого источника тепла, например, от котлов, наземных и воздушных тепловых насосов, горелок на древесной стружке и котлов на биомассе.

Почему выбирают теплые полы?

Стоимость

Это более рентабельно - системы теплого пола Thermo-Floor могут сэкономить от 15 до 30% на счетах за отопление, поскольку они сокращают потребление энергии.

натуральный

Это естественное тепло - системы теплого пола Thermo-Floor нагревают помещение лучистым теплом, поэтому они более комфортны.

Здоровье

Это более полезно для здоровья - лучистое тепло снижает риск аллергии и распространения микробов, предотвращает циркуляцию пыли и воздуха и практически устраняет пылевых клещей на коврах.

Образы

Выглядит великолепно - система водяного теплого пола скрыта из виду, поэтому нет необходимости устанавливать радиаторы, поэтому у стены остается больше места.

Тишина

Бесшумно - в системе теплых полов не используются медные трубы, поэтому нет стонов и стонов.

Гибкость

Гибкость - с помощью системы водяного отопления Thermo-Floor в разных комнатах можно одновременно настроить разную температуру, используя один и тот же коллектор.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
