Термоэлектрические датчики

ТЕРМОЭЛЕКТРИЧЕСКИЕ ДАТЧИКИ

Принцип действия

Термоэлектрические датчики относятся к датчикам генераторного типа. Их работа основана на одном из термоэлектрических явле­ний — появлении термоэлектродвижущей силы (термоЭДС).

Сущность этого явления заключается в следующем. Если соста­вить электрическую цепь из двух разнородных металлических про­водников (или полупроводников), причем с одного конца провод­ники спаять, а место соединения (спай) нагреть, то в такой цепи возникает ЭДС. Эта ЭДС будет пропорциональна температуре места спая (точнее — разности температур места спая и свободных, неспа­янных концов). Коэффициент пропорциональности зависит от ма­териала проводников и в определенном интервале температуры остается постоянным. Цепь, составленная из двух разнородных ма­териалов, называется термопарой; проводники, составляющие тер­мопару, называются термоэлектродами; места соединения термо­электродов— спаями.

Спай, помещаемый в среду, температуру ко­торой надо измерить, называется горячим или рабочим. Спай, относительно которого измеряется температура, называется холод­ным или свободным. Возникающая при различии температур горя­чего и холодного спаев ЭДС называется термоЭДС. По значению этой термоЭДС можно определить температуру.

Физическая сущность возникновения термоЭДС объясняется наличием свободных электронов в металлах. Эти свободные элект­роны хаотически движутся между положительными ионами, образу­ющими остов кристаллической решетки. В разных металлах свобод­ные электроны обладают при одной и той же температуре разными скоростью и энергией. При соединении двух разнородных металлов (электродов) свободные металлы из одного электрода проникают в Другой. При этом металл с большей энергией и скоростью свобод­ных электронов больше их теряет. Следовательно, он приобретает положительный потенциал. Металл с меньшей энергией свободных электронов приобретает отрицательный потенциал.

Возникает кон­тактная разность потенциалов. При одинаковой температуре спаев (θ₁ = θ₂ на рис. 10.1, а) контактная разность потенциалов не может создать тока в замкнутой цепи.

Контактная разность в спае 1 на­правлена навстречу контактной разности в спае 2. Но если нагреть один из спаев (рабочий) до температуры θ₁ > θ₂, то контактная раз­ность в спае 1 увеличится, а в спае 2 останется без изменения. В ре­зультате в контуре и возникает термоЭДС, тем большая, чем больше разность температур спаев 7 и 2 (9, – 6₂).

Для измерения термоЭДС, вырабатываемой термопарой, в цепь термопары включают измерительный прибор (например, милли­вольтметр). Милливольтметр включают, разомкнув свободный спай (рис. 10.1,

б), либо в разрыв одного из термоэлектродов (рис. 10.1, в). Как видно из схем включения измерительного прибо­ра, в случае разомкнутого свободного спая (рис. 10.1, б) у термопа­ры три спая: один горячий 1 и два холодных 2 и 3, которые должны иметь постоянную температуру. При включении милливольтметра в разрыв одного из термоэлектродов (рис. 10.1, в) имеется четыре спая: один горячий 7, один холодный 2 (он должен иметь постоян­ную температуру), два нейтральных 3 и 4 (они должны находиться при одинаковой, но не обязательно постоянной температуре). Для обеих схем термоЭДС и показания прибора будут одинаковыми, если соответственно одинаковыми будут температуры горячих и хо­лодных спаев. В этом нетрудно убедиться, если составить уравнения по второму закону Кирхгофа для каждого из контуров.

Способ изготовления спая (сваркой, спайкой и т. п.) на термо­ЭДС не влияет, если только размеры спая таковы, что температура его во всех точках одинакова.

ТермоЭДС, вырабатываемая термопарой, составленной из элек­тродов А и В, является разностью двух термоЭДС: e_AB(θ₁) — термо­ЭДС горячего спая при температуре 6,; e_AB(θ₂) — термоЭДС холод­ного спая при температуре θ ₂, т. е.

E_AB=e_AB(θ₁) – e_AB(θ₂)

Значения термоЭДС и ее направление зависят от материалов электродов Аи В.

В табл. 10.1 приведены термоЭДС для разных материалов в паре c платиной при температуре горячего спая 100 °С (373 К) и темпера­туре холодного спая 0 °С (273 К). Знак плюс перед термоЭДС озна­чает, что в холодном спае ток идет по направлению к платиновому электроду.

Таблица 10.1. ТермоЭДС основных материалов для термопар в паре с платиной (температура рабочего спая при 100 “С, температура холодного спая равна нулю)

Материал	ТермоЭДС, мВ	Материал	ТермоЭДС, мВ
Платина	0	Платинородий (10 % родия)	+0,64
Кремний	+44,8	Вольфрам	+0,8
Хромель	+2,95	Модибден	+1,3
Железо	+1,8	Алюмель	-1,15
Медь	+0,76	Копель	-4,0

Если составить термопару из материалов, которые по отноше­нию к платине имеют термоЭДС разных знаков, то термоЭДС такой термопары будет равна сумме термоЭДС материалов по отношению к платине. Например, из табл. 10.1 берем данные для термоЭДС Меди в паре с платиной +0,76 мВ и термоЭДС сплава копель в паре с платиной — 4,0 мВ. Термопара медь—копель на основании урав­нения (10.1) будет иметь термоЭДС Е_АВ = 0,76 – (-4) = +4,76 мВ. Ма­териалы для термопар следует подбирать таким образом, чтобы термоЭДС имели достаточно большие значения, обеспечивающие вы­сокую чувствительность измерения.

Измерение температуры с помощью термопар

При автоматическом измерении температуры с помощью термопар используются два основных метода: непосредственное измерение термоЭДС с помощью милливольтметра и компенсационный метод, рассмотренный в § 2.7.

Так как значение термоЭДС, развиваемой термопарой, невели­ко, для непосредственного измерения ее необходимы высокочувст­вительные милливольтметры магнитоэлектрического типа. Приборы этого типа работают на основе взаимодействия магнитного поля по­стоянного магнита и измеряемого тока, протекающего по подвиж­ной рамке. Для создания достаточного вращающего момента при весьма небольшом токе рамка выполняется из большого числа вит­ков тонкого медного провода. Противодействующий момент созда­ется спиральными пружинами, по которым и подводится ток в рам­ку. Шкала милливольтметра градуируется непосредственно в градусах и на ней указывается тип термопары, для которой предназначен данный милливольтметр.

Обозначим через R_B сопротивление милливольтметра, R_Т — со­противление термопары, R_П — сопротивление соединительных про­водов. Ток, проходящий по рамке милливольтметра под действием термоЭДС Е_ТП,

I_B = E_ТП(R_{В +} R_{Т +} R_П)

Из этой формулы видно, что показания прибора зависят не то­лько от термоЭДС Е_тп, но и от сопротивлений R_B, R_Т, R_П.

Так как шкала прибора уже проградуирована для термопары

определенного типа, то сопротивления R_r и R_B уже учтены при градуировке. А сопротивления внешней цепи также указываются на шкале (обычно 0,6; 5; 15 или 25 Ом).

Оценим показания прибора, шкала которого проградуирована в милливольтах. Напряжение на его зажимах U_B = I_BR_B.

С учетом (10.2)

U_B = E_ТПR_B(R_{B +} R_T+R_П)

Обозначим внешнее сопротивление цепи R_BH = R_T + R

П и выразим из (10.3) термоЭДС

Е_ТП = U_B(R_B + R_ВН)/R_B =U_B+ U_B(R_BH+R_B)

Из (10. 4) видно, что измеряемое милливольтметром напряжение будет всегда меньше, чем ЭДС термопары, на U_B(R_BH/R_B). Эта вели­чина будет тем меньше, чем больше сопротивление милливольтмет­ра R_B по сравнению с внешним сопротивлением R_BH. Обычно мил­ливольтметры имеют кроме сопротивления рамки еще добавочное сопротивление из манганина, что в сумме дает не менее 100 Ом.

Обычно градуировка термопар осуществляется при температуре холодного спая θ₂ = 0. На практике при измерении температуры θ₂, холодный спай имеет θ₂ = 0. Следовательно, по измеренной термоЭДС нельзя точно определить θ ₂. Необходимо вводить так называ­емую поправку на температуру холодных спаев. Существует неско­лько способов поддержания неизменной температуры холодных спаев. Например, можно поместить холодные спаи в ванну с таю­щим льдом, но это возможно лишь в лабораторных условиях или при наладке. Можно холодные спаи закапывать в землю на глуби­ну нескольких метров, где температура довольно стабильна, или помещать холодные спаи в специальную коробку с тепловой изо­ляцией.

Если температура холодных спаев известна, то к показаниям из­мерительного прибора добавляют поправку, соответствующую термоЭДС при θ₂. Эту поправку следует брать из градуировочной кри­вой.

Поправку на температуру хо­лодных спаев можно ввести и ме­ханическим путем: при отключен­ной термопаре сместить стрелку на шкале прибора на отметку, соот­ветствующую температуре холод­ных спаев (обычно температуре окружающей среды). Применяют также схемы автоматической кор­рекции температурных погрешно­стей, в которых используются свойства терморезисторов изме­нять сопротивление в зависимости от температуры.

Рассмотрим принципиальную схему включения термопары и милливольтметра (рис. 10.3). Из­мерительный прибор может нахо­диться на довольно значительном удалении от термопары. Длина соединительных проводов может составлять несколько метров. В мес­тах присоединения этих проводов также возникают термоЭДС. Для точной компенсации этих термоЭДС необходим определенный под­бор материалов проводов и термопар. Для присоединения термопар служат специальные так называемые компенсационные провода. Каждой паре материалов компенсационных проводов присваивают буквенное обозначение, а каждому материалу придают определен­ную расцветку, для чего используют оплетку из цветной пряжи или цветные опознавательные нити, проложенные в проводе.

Для термопар типа ТПП применяют компенсационные провода с обозначением П в красной и зеленой оплетке с зелено-белыми нитями внутри. Материал провода — медь в паре с медно-никелевым сплавом. Для термопар типа ТХА применяют провода с обозна­чением М в красной и коричневой оплетке с красно-белыми нитя­ми из меди в паре с константаном. Для термопар ТХК применяют провода с обозначением ХК в фиолетово-желтой оплетке с нитями такого же цвета и материалом хромель—копель, т. е. компенсацион­ными проводами могут быть и основные термоэлектроды.

Рассмотрим измерение температуры компенсационным методом с помощью термопары и автоматического потенциометра. На рис. 10.4 показаны термопара ТП, вырабатывающая термоЭДС Е_д и мостовая схема, вырабатывающая компенсирующее напряжение U_K, снимаемое между точками А и Б. Разность этих напряжений подает­ся на вход усилителя (У), который питает управляющую обмотку исполнительного электродвигателя (ЭД). Обмотка возбуждения ЭД постоянно подключена к источнику переменного напряжения, а скорость вращения ЭД зависит (примерно пропорционально) от напряжения на его управляющей обмотке. Электродвигатель (ЭД) че­рез редуктор (Р) перемещает движок калиброванного реохорда (потенциометрического датчика) R_п до тех пор, пока напряжение U_K не сравняется с Е_п. Одновременно перемещаются указатель на шкале прибора и перо самописца. При U_K = Е_а напряжение на входе усили­теля равно нулю (U_K – Е_д = 0) и электродвигатель (ЭД) остановится. Каждому значению выходного сигнала датчика Е_д =f(T °С) соответ­ствует определенное положение указателя на шкале. Шкала проградуирована в °С и на ней указан тип термопары, для которой выпол­нена градуировка.

Мостовая схема в данном случае служит не для измерения, а для выработки компенсирующего напряжения U_K и автоматической коррекции из-за изменения температуры холодного спая. Плечи мо­ста состоят из проволочных резисторов R₁— R₃, выполненных из ма­териала с малым температурным коэффициентом сопротивления (например, из манганина), и терморезистора R_K, изготовленного из материала с большим температурным коэффициентом сопротивле­ния (например, из меди или никеля). Резистор располагается вбли­зи холодных спаев термопары. Мост питается от источника посто­янного тока Е — обычно это батарейка (например, сухой элемент типа ЭСЛ-30). При всяком изменении температуры холодных спаев термопары изменяется Е_д и одновременно меняется сопротивление R_K, что приводит к изменению компенсирующего напряжения U_K на ту же величину, на какую изменилось Е_д. Следовательно, колебания окружающей температуры не изменяют показаний на шкале прибо­ра. Регулировочное сопротивление R_p служит для установки тока питания моста при разряде батареи (уменьшении Е).

Обычно на панели автоматического потенциометра имеется кнопка с самовозвратом, обозначенная словами «Установка рабоче­го тока». При нажатии этой кнопки, не показанной на рис. 10.4, ра­бочая цепь прибора размыкается, а усилитель включается на раз­ность ЭДС батарейки и специального стабильного нормального эле­мента. Если батарейка разрядилась, то под действием разности этих ЭДС, усиленной усилителем, электродвигатель ЭД перемещает дви­жок регулировочного резистора R_p, автоматически устанавливая требуемое значение тока питания моста.

Ответственной деталью в измерительной схеме является рео­хорд. Он выполнен из манганиновой проволоки, намотанной на медной изолированной основе. Движок реохорда выполнен в виде контактного ролика.

Автоматические потенциометры могут иметь переключатели для поочередного подключения до 24 термопар.

Преобразователи термоэлектрические ZETLAB

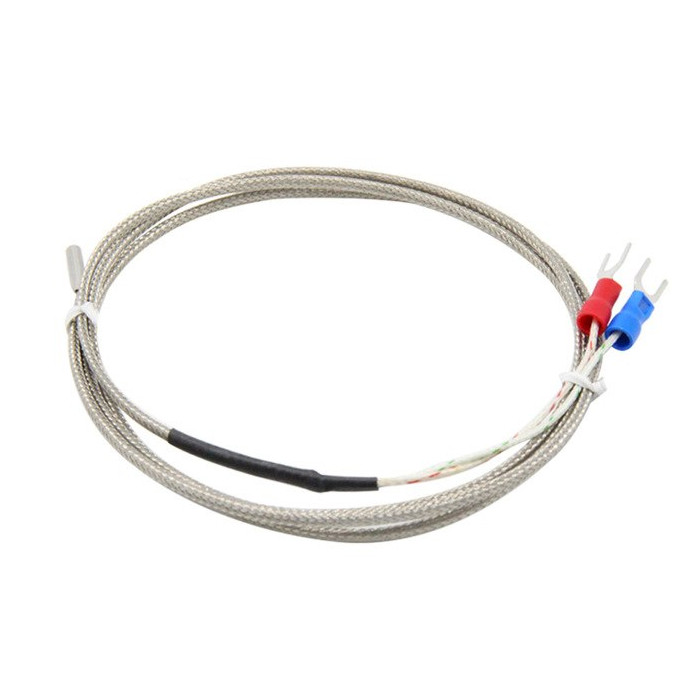

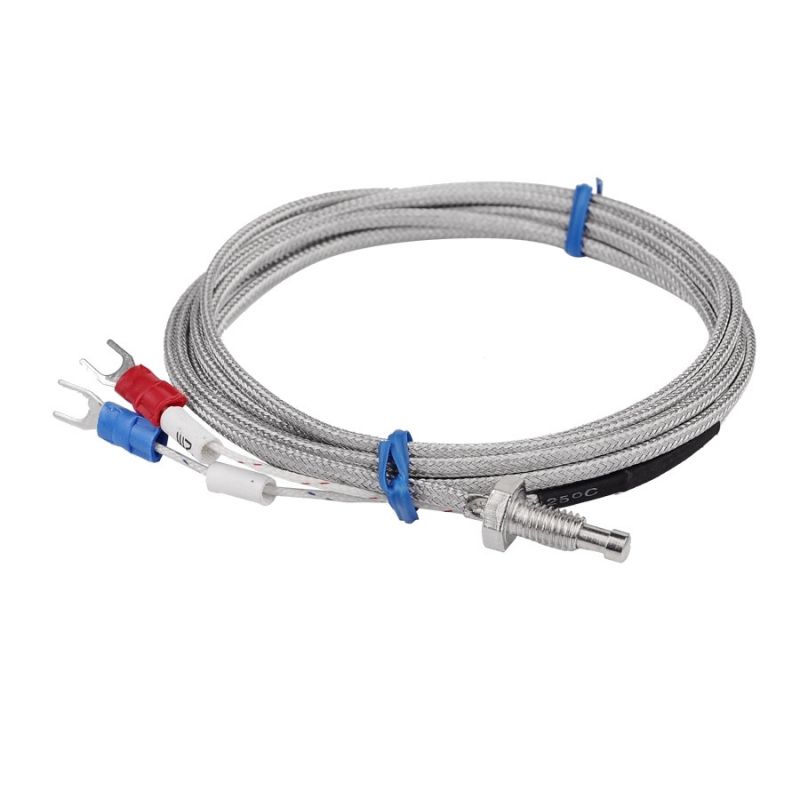

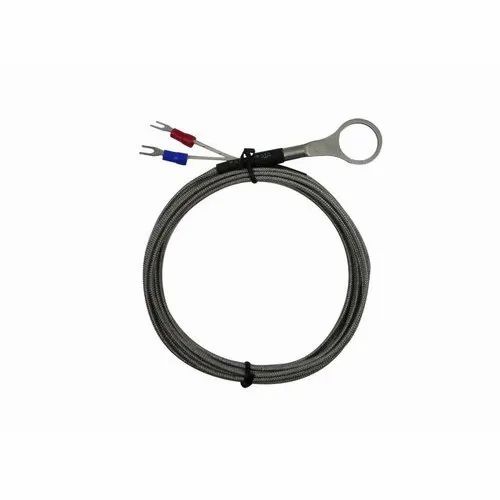

Преобразователи термоэлектрические (термопары, ТП) типа ТХА и ТХК предназначены для измерения и контроля температуры жидких, твердых, газообразных и сыпучих сред в различных отраслях промышленности. Термопары применяются в составе цифровых датчиков температуры ZET 7020 TermoTC-485 и ZET 7120 TermoTC-CAN.

Преобразователи термоэлектрические (термопары) платиновые типа ТТПП, ТТПР

Внешний вид	Наименование	Краткое описание
	ТТПП-53-1 и ТТПР‑53-1	Применяются в составе цифровых датчиков температуры ZET 7020 TermoTC-485 и ZET 7120 TermoTC-CAN для измерения температуры газообразных химически неагрессивных и агрессивных сред, не разрушающих защитную арматуру.
	ТТПП-53-3 и ТТПР‑53-3	Применяются в составе цифровых датчиков температуры ZET 7020 TermoTC-485 и ZET 7120 TermoTC-CAN для измерения температуры газообразных химически неагрессивных и агрессивных сред, не разрушающих защитную арматуру.

Измерительная Система

Цифровой датчик температуры ZET 7020

Цифровой датчик температуры ZET 7120

Термопары преобразуют воздействующую на них температуру в электрический сигнал, который еще требуется измерить для определения значения температуры. Термопара в составе с измерительным модулем является интеллектуальным датчиком температуры, поскольку пользователь получает готовые данные, не требующие дополнительной обработки. Результаты измерений передаются в цифровом виде по интерфейсу RS-485 (с использованием модуля ZET 7020 TermoTC-485) или CAN (с использованием модуля ZET 7120 TermoTC-CAN) и могут использоваться для автоматического регулирования температуры, записываться регистратором температуры или отображаться на индикаторе — цифровом или виртуальном (на ПК).

Как купить термометр сопротивления?

Для того, чтобы купить измерительную систему, а также задать все интересующие вас вопросы, свяжитесь с нашими менеджерами по многоканальному телефону 8(495)739-39-19 или напишите нам с помощью специального окна в правом нижнем углу сайта, консультант ответит вам в кратчайшие сроки.

Наименование	Краткое описание
ZET 7020	Цифровые термопреобразователи сопротивления ZET 7020 TermoTC-485 предназначены для измерения температуры жидких, твердых, газообразных и сыпучих сред, неагрессивных к материалу корпуса термопары.
ZET 7120	Цифровой датчик температуры состоит из термопары и модуля ZET 7120 TermoTC-CAN, который осуществляет преобразование сигнала с датчика в значения температуры.

Технические характеристики преобразователей термоэлектрических типа ТХА, ТХК

По устойчивости к воздействию температуры и влажности окружающей среды термопары соответствуют группе исполнения С2 по ГОСТ Р 52931 — −40…+70 ºС. По устойчивости к механическим воздействиям термометры соответствуют группе N3 по ГОСТ Р 52931. Климатическое исполнение — У3, ТВ. Возможно изготовление ТП в климатическом исполнении УХЛ2 для работы при температурах от −60 до +70 ºС. Термопары, имеющие тропическое исполнение имеют в обозначении дополнительно ТВ (например, ТХА-1-3 ТВ).

Диапазон измеряемых температур для выпускаемых термопар соответствует ГОСТ 6616-94 и составляет:

• Для ТП типа ТХА — от минус 40 до 1200 °С;
• Для ТП типа ТХК — от минус 40 до 600 °С

Номинальные статические характеристики (НСХ), их обозначения, материал термоэлектродов согласно ГОСТ 6616-94 приведены ниже:

Тип термопары	НСХ	Материал термоэлектродов
		положительный	отрицательных
ТХА	XA(K)	хромель	алюмель
ТХК	XK(L)	хромель	копель

Положительный термоэлектрод маркируется красным цветом. Термопары выпускаются по классу допуска 1 или 2 согласно ГОСТ 6616-94.

Ниже приведены значения допусков по температуре для соответствующих классов термопар типа ТХА и ТХК (ГОСТ 6616-94):

Тип термопары	Класс	Диапазон температур, °С	Предел допускаемого отклонения от НСХ, °С
ТХА	1	от −40 до 375	1,5
		свыше 375 до 1000	0,004·|t|
	2	от −40 до 333	2,5
		свыше 333 до 1200	0,0075·|t|
ТХК	2	от −40 до 300	2,5
		свыше 300 до 800	0,0075·|t|

где |t| — абсолютное значение температуры, °С

Преобразователь термоэлектрический (термопара) ТХК, ТХА конструктивно представляет собой два разнородных термоэлектрода (хромель-алюмель для ТХА, хромель-копель для ТХК), изолированных термостойкой изоляцией и сваренных с одного конца в рабочий спай. Защитная арматура выполняется из жаростойких и коррозионностойких сталей или из керамики (для измерения температуры в особо агрессивных высокотемпературных средах). Свободные концы термоэлектродов присоединяются к монтажной головке или выводятся при помощи кабеля. Рабочий спай может быть изолирован (И) или неизолирован (Н) от защитного корпуса. Изготавливаются преобразователи, имеющие два рабочих спая — две термопары одного типа, размещенные в одном корпусе (при обозначении указывается количество спаев −2). Головка преобразователей из прессматериала АГ-4В применяется в неагрессивной среде при окружающей температуре до 120°С; из полиамида — до 80°С. Максимальный диаметр выводного кабеля 10 мм. Каждая жила (провод) кабеля крепится на винт гайкой М4×0,7. Головка металлическая из сплава алюминия АК-12 (АЛ-2) (силумин) применяется в неагрессивной среде при окружающей температуре до 300°С. Максимальный диаметр выводного кабеля 12 мм. Каждая жила (провод) кабеля диаметром до 1,2 мм крепится на винт гайкой М4×0,7.

Технические характеристики преобразователей (термопар) платиновых типа ТТПП, ТТПР

Обозначение НСХ

Тип термопары	Обозначение НСХ
ТТПП — термопара ПП (платинородий 10 — платина)	S
ТТПП — термопара ПП (платинородий 13 — платина)	R
ТТПР — термопара ПР (платинородий 30 — платинородий 6)	B

Допускаемые отклонения от НСХ

Обозначение НСХ	Класс допуска	Рабочий диапазон температур, °С	Пределы допускаемых отклонений от НСХ, °С
ПП (S)	1	0…1100	± 1,0
ПП ®	2	1100…1300	± 1,0 +0,003(t-1100)
		0…600	± 1,5
		600…1300	0,0025·t
ПР (В)	2	600…1700	± 0,0025·t
	3	600…800	± 4,0
		800…1700	± 0,0050·t

Диаметр термоэлектродов

Тип термопары	Диаметр термоэлектродов, мм
ТТПП	0,4 (0,5) для ПР-10 (+) и 0,5 для ПлТ (-) 0,4 (0,5) для ПР-13 (+) и 0,5 для ПлТ (-)
ТТПР	0,4 (0,5) для ПР-30 (+) и 0,5 ПР-6 (-)
