Термореле для электрокотла: самая подробная инструкция по выбору и подключению внешнего комнатного терморегулятора, обзор лучших моделей, их характеристик и цен, где их купить

Содержание

Как подключается термостат для отопления к котлу и его виды

Никто не будет возражать, что постоянная температура в жилом помещении – залог комфорта и уюта. Поддерживать стабильную температуру можно двумя способами – ручной (механической) или автоматической регулировкой. Конечно, самый простой вариант, который надежен, дешев и неприхотлив – установить термостат для отопления дома или квартиры.

Как работает комнатный термостат

Обычно регулировка происходит за счет изменения температуры теплоносителя. Так, в принципе, работают все котлы, имеющие встроенный датчик температуры жидкости. Такая регулировка очень грубая и неудобная, т. к. при этом температура воздуха в помещении может значительно отличаться от комфортного значения, при изменении наружной температуры. Этот существенный недостаток легко устранить, применив комнатный термостат для газового котла купить его просто необходимо. Он сбалансирует работу котла, который благодаря его плавной работе, прослужит намного дольше.

Кроме того увеличивается КПД системы за счет экономии топлива.

Как устроен и как работает термостат

Стандартные термостаты для котлов отопления имеют датчики температуры воздуха. Их рекомендуется устанавливать в зоне, где исключено влияние приборов отопления. Данные с датчика в блоке управления термостатом сравниваются с установленной величиной температуры помещения. В случае отклонения прибор вырабатывает сигнал, который корректирует работу отопительного котла. Управляющий сигнал попадает в блок управления котла по проводам, или по беспроводной связи. Следует отметить, что все большее распространение получают беспроводные приборы.

Современные термостаты для системы отопления помогают контролировать температуру в помещении, экономить энергоресурсы и обеспечивать безопасный режим котла отопления, предотвращая его перегрев.

Во многих интернет-магазинах предлагают комнатный термостат для газового котла цена конечно различная. Разные модели с разным функционалом, качеством и конечно с разной ценой.

Стоимость также зависит от компании-изготовителя прибора.

Как подключается термостат к котлу

Управление работой котла, т. е. его включение и выключение происходит с помощью управляющего сигнала, который формирует терморегулятор. Все современные котлы имеют входные точки, к которым происходит подключение термостата к газовому котлу кабелем, входящим в комплект. Если кабеля нет, то подключение осуществляется на клеммы.

Сегодня купить термостат для отопления можно в любом специализированном магазине или в сети. Цены настолько разные, предлагаются десятки моделей, с разным дизайном, функциями и качеством, что трудно определиться. Правильный выбор можно сделать, только поговорив с менеджером, который обязательно должен знать тип системы отопления, мощность, тип котла и батарей. Только так можно выбрать регулятор с максимально выгодным соотношением цена/качество.

Регуляторы температуры для батарей

Если в частном доме владелец сам себе хозяин и легко может автоматизировать работу своей отопительной системы, то в квартирах с центральным отоплением все намного сложнее. Поэтому в таком жилище средством обеспечения комфортных температурных условий являются термостаты для радиаторов отопления установленные на каждой батарее.

Конечно, можно сделать простую ручную регулировку с помощью обыкновенного крана. Место установки крана зависит от примененной системы контура, но в принципе термостат механический для отопления должен быть установлен последовательно с радиатором, но так, чтобы не влиять на все остальные батареи и систему отопления в целом. Конечно, такая регулировка довольно грубая, но иногда ее применение эффективно и не требует больших расходов.

Автоматические термостаты для батарей

Автоматический термостат на батарею отопления чаще всего применяется в многоквартирных домах, ведь у владельцев нет возможности регулировать температуру теплоносителя в центральной котельной.

Устанавливается такой термостат последовательно с батареей так, чтобы температура регулировалась только в ней.

Существует еще один вид — термостат для батарей отопления, который подачей электрического сигнала управляет работой котла. Но такие устройства рационально использовать только в автономных системах отопления.

Линейка моделей термостатов чрезвычайно обширна. В продаже есть простейшие модели и модели беспроводной связи с дисплеем и совместимый с интернетом, программируемый с возможностью дистанционного контроля и управления. Сколько стоит термостат для отопления цена в каждом случае будет соответствовать выбранной модели. Консультация специалиста поможет сделать осознанный выбор и сэкономить денежные средства.

Регуляторы температуры для конвекторов

Популярный прибор — термостат для конвектора выпускается в виде двух серий. Они могут быть механическими и электронными. Каждый из них имеет определенные преимущества и недостатки. Любой из них быстро устанавливается и просто и легко управляется.

Механический термостат

В конструкции большинства механических термостатов (термореле для отопления) применяют газонаполненный сильфон, который размыкает и замыкает контакты, включая или выключая оборудование. Такие регуляторы недороги, но следует учитывать, что нагрузка не должна превышать 3,5 кВт, а щелчки реле могут раздражать в ночное время.

Электронный термостат

Программируемый термостат для отопления электронный, например модели TCL-03.11SA Prog, имеет ЖК-дисплей. Диапазон регулировки от + 5 градусов до +40 С. Термостат управляет подключенными конвекторами электронным способом, используя для коммутации мощные переключающие полупроводниковые приборы.

Перечень функций впечатляет:

возможность программирования;
возможность копирования настроек;
возможность переключения в ручной режим;
ограничение по максимальному и минимальному значению температуры;
блокировка кнопок;
встроенные часы;
автоматическая регулировка мощности подключенных приборов;
контроль величины электропотребления;
возможность регулировки гистерезиса;
светодиодная LED подсветка.

Автоматическая регулировка температуры для электрокотла

Современный комнатный термостат для электрокотла создан с использованием новейших электронных компонентов. Принцип его работы практически такой же, как и для термостатов для электрических конвекторов. Мощность электрического котла обычно не превышает 3 кВт, поэтому наряду со специально изготовленными терморегуляторами для электрокотлов, можно применить термостаты для конвекторов, но с учетом допустимой коммутируемой мощности.

Оригинальный термостат для отопления электрический должен обеспечить включение или выключение мощного электрического котла. Многие термостаты используют относительно мощные реле, которые имеют небольшую надежность, их контакты могут подгорать и окисляться. Поэтому применение вместо реле мощных электронных приборов, например тиристоров или симисторов, значительно повышает функциональность и надежность терморегуляторов.

Накладные термостаты

Создан и производится термостат накладной для отопления, который накладывается на трубу отопления или на какой-либо резервуар. Принцип работы у всех терморегуляторов одинаков, различие в деталях, дизайне и в расширенном функционале некоторых моделей. Современный термостат накладной на трубу отопления закрепляется для лучшего контакта, чтобы точнее регулировать температуру теплоносителя. В комплекте этого регулятора содержится специальная пружина для закрепления на объекте. Предусмотрена механическая блокировка выставленной температуры.

Технические характеристики накладного термостата АТ- 10:

напряжение сети – 220 в 50 Гц;
метод контроля — непосредственный контакт;
максимальный коммутируемый ток – 15 А;
диапазон регулировки 30 – 90 градусов Цельсия;
тип датчика – жидкостный датчик;
степень защиты — IP 20;
габариты, мм — 45х105х50;
сертификация — СЕ.

При соблюдении требований инструкции гарантийный срок составляет 2 года.

Самодельные термостаты для систем отопления

Самое простейшее устройство, которое может в определенной степени управлять работой отопительного котла – механический таймер. Можно установить время включения котла, время выключения. Конечно, это примитивное устройство имеет массу недостатков.

Сейчас в продаже имеются практически любые электронные компоненты, поэтому для людей, которые знакомы с электро и радиотехникой, сделать термореле для отопления своими руками не составляет абсолютно никакой проблемы. В качестве датчика температуры в таких конструкциях часто применяют полупроводниковые диоды и транзисторы, у которых ток через переход зависит от температуры при постоянном напряжении.

Собирается простая электронная схема с компаратором на операционном усилителе. На компараторе сравнивается опорное напряжение и напряжение с датчика температуры. Выработанный компаратором сигнал рассогласования усиливается и подается на элемент управления.

Реле или симисторы

Для управления электрическим котлом или конвектором чаще всего применяются мощные реле, контакты которых рассчитаны на ток до 16 А. Такое реле может коммутировать нагрузку до 2,5 кВт.

Лучше всего применить в своей конструкции симисторы, которые могут коммутировать значительные токи в сотни ампер.

Схем терморегуляторов и схем управления тиристорами и симисторами в сети достаточно. Если возникнет желание, то лучше использовать наработки и опыт людей, которые уже сделали терморегуляторы. В большинстве случаев технические данные подобных «самоделок» превышают промышленные образцы.

Подключение терморегулятора для электрического котла

Автор newwebpower На чтение 10 мин. Просмотров 560 Опубликовано 11.01.2017 Обновлено 11.01.2017

Постоянный расход топлива или электроэнергии в нагревательных приборах невозможен при изменении температуры нагреваемой среды, как это происходит в отапливаемой квартире во время колебания климатических условий.

Естественно, что при похолодании для поддержания комфортной температуры понадобится большая мощность системы отопления, которая достигается увеличением расхода энергии. Отслеживание допустимого диапазона температур обеспечивают специальные терморегуляторы для котлов отопления.

По-другому терморегуляторы называют термостатами, термодатчиками, термореле, но в независимости от названия, сложности, точности и функциональности приборов их основным предназначением является отслеживание изменения температуры теплоносителя или воздуха в отапливаемой комнате с выдачей сигнала на включение или выключения отопления в зависимости от измеряемых датчиками параметров и предустановленных температурных режимов работы.

Пример терморегулятора, предназначенного для регулировки температуры теплого пола

Основополагающий принцип терморегуляции систем отопления

Многие люди, жившие в эпоху социализма, помнят тарификацию газа по отапливаемой площади, без применения счетчика. При таком подходе котел отопления мог гореть на максимуме круглые сутки, а терморегулирование в доме осуществлялось путем сброса слишком жаркого воздуха через открытые окна. В наше время, когда на счету каждый кубометр газа или киловатт*час электричества, такое расточительное расходование энергоресурсов будет крайне невыгодным, поэтому существует необходимость в регулировке мощности систем отопления в зависимости от потребности.

Неэкономичная регулировка температуры в комнате при помощи открытого окна

Производители систем отопления издревле знали о зависимости температуры в отапливаемом помещении от расхода топлива, поэтому сразу начали устанавливать ручные регуляторы подачи энергоносителя и стали разрабатывать термостат для котла, функционирующий в автоматическом режиме. Принцип работы подобного термостата с успехом используется до сих пор – это реакция на температуру теплоносителя, возвращающегося в котел после прохождения радиаторов отопления. Если вода после радиаторов возвращается горячей – значит, батареи отопления прогреты, а воздух в помещении достаточно теплый, и не оказывает существенного влияния на охлаждение теплоносителя, соответственно подачу топлива в котел можно уменьшить.

Пример термостата, регулирующего подачу газа в котел

Данные термостаты не используют электричества и работают благодаря неравномерному тепловому расширению в биметаллической пластине. При нагревании изгибающаяся пластина надавливает на заслонку газового клапана и подача газа в котел уменьшается, а при охлаждении происходит обратный процесс. При появлении интенсивного пламени или резкого роста температуры, биметаллическая пластина термостата сработает как термопредохранитель, полностью перекрывая подачу топлива или воздуха в твердотопливных котлах.

Термостат для твердотопливного котла. В комплект поставки входит рычаг и цепь для управления заслонкой

Контроль температуры в помещении

Современный терморегулятор для котла работает в системе управления нагревательного прибора, которая также отслеживает такие параметры, как наличие тяги в дымоходе, давление газа в газопроводе, обеспечивает циркуляцию теплоносителя, и т. п. Данный всеобъемлющий контроль параметров, и программирование работы котла возможно при использовании электронных систем управления. Но даже очень «умная» и «продвинутая» электроника, определяющая изменение температуры в котле не способна обеспечить комфортный нагрев помещения, если система отопления рассчитана неправильно, или изменились условия эксплуатации.

Электрический датчик тяги для газового котла

Например, при трескучем морозе за окном, в сопровождении порывистого ветра теплопотери через стены и щели помещения будут увеличены, что незамедлительно скажется на снижении температуры в доме, даже если батареи отопления и возвратная труба будет относительно горячей. При невозможности уменьшить теплопотери, единственным способом повысить температуру в помещении будет ручное увеличение мощности отопления.

Ручная регулировка температуры на встроенном в котел термостате

В данном случае в роли термодатчика для обогревателя выступают тепловые ощущения нервной системы человеческого организма, которые преобразуются в команду телу: встать и пойти перенастроить котел. Логично, что появились электрические устройства, контролирующие температуру в помещении, и связанные с системой управления котлом. Таким образом, вся система отопления будет работать для поддержания заданной температуры в зоне контроля независимо от изменения внешних условий.

Определение своими руками интенсивности обогрева батарей отопления

Применение удаленного терморегулятора

Принцип действия удаленного термодатчика практически не отличается от функционирования встроенного в котел термостата – при достижении пороговой температуры дается команда на увеличение или снижение мощности. Подключение терморегулятора к обогревателю может быть осуществлено при помощи кабеля или беспроводного соединения, при условии, что котел поддерживает данную возможность. Установка даже самого простого терморегулятора, отслеживающего лишь изменение температуры, позволит существенно снизить затраты на отопления, избегая излишнего перегрева в помещении, поддерживая заданный температурный режим.

Установка температурного режима на удаленном от котла терморегуляторе

Установка в детской комнате удаленного терморегулятора котла позволит поддерживать оптимальную температуру для детей, не опасаясь их переохлаждения вследствие изменяющихся погодных условий на улице. Также стабильность температуры очень важна для людей преклонного возраста, или страдающих различными заболеваниями, для лечения которых необходим постоянный комфорт в комнате пребывания.

Установка терморегулятора в детскую позволит избежать переохлаждения детей в холодное время суток

Более функциональные и дорогие терморегуляторы имеют возможность программирования различных температурных режимов отопления помещения в зависимости от времени суток или дней недели. Например, по будням в дневное время, когда дети в школе, а все взрослые на работе – незачем интенсивно топить детскую и весь дом, компенсируя теплопотери. Поэтому, на период отлучения членов семьи терморегулятор можно запрограммировать на понижение температуры, что снизит теплопотери и счета за энергоресурсы, а ко времени возвращения детей со школы автоматика снова повысит мощность отопления.

Программирование температурных режимов работы котла

Таким образом, при использовании программированного терморегулятора можно добиться существенной экономии энергоресурсов, комбинируя, в зависимости от потребности, различные режимы работы:

Отсутствие хозяев в доме – поддерживается минимальная температура, необходимая для жизнедеятельности растений и домашних животных;
Интенсивный разогрев системы отопления перед приходом жильцов в помещение, осуществляемый программно или с помощью дистанционной команды;
Установка и использование шаблонов управления отоплением в различное время суток в будничные и выходные дни.

Пример программируемого терморегулятора

Подключение и установка терморегуляторов

Производители современных котлов и систем отопления оснащают свои нагревательные приборы разъемами или беспроводными портами для подключения дополнительных термодатчиков, устанавливаемых в контрольных точках помещения. Также многие компании, выпускающие обогреватели, предлагают в качестве опции собственные дополнительные контрольные устройства различной функциональности. В этом случае узнать о том, как подключить терморегулятор к нагревательному прибору, можно из его инструкции по эксплуатации.

Подключение терморегулятора к котлу, поддерживающему данную возможность

На рисунке ниже показана обобщенная простая схема подключения термостата к нагревателю. Существует несколько общих правил и требований по установке и размещению терморегуляторов различной функциональности. Нужно помнить, что работа системы управления будет зависеть от нагрева и охлаждения небольшого термоэлемента, а быстрота реакции напрямую зависит от скорости изменения температуры.

Обобщенная схема подключения термостата

Очевидно, что заблокированный мебелью или шторами терморегулятор будет с опозданием реагировать на изменение параметров в помещении. Возможна и противоположная ситуация – при размещении термодатчика напротив дверей при их открывании будет каждый раз появляться сквозняк, интенсивно охлаждающий теплочувствительный элемент, что приведет к слишком частому увеличению мощности. Показания терморегулятора будут недостоверными, если он установлен слишком близко к излучающему тепло котлу.

Установка программируемого терморегулятора с проводным интерфейсом недалеко от теплого котла не позволит достоверно контролировать температуру в помещении

Поэтому, при выборе места установки терморегулятора рекомендуется опытным путем найти наиболее приемлемую точку, где влияние нагревающих и охлаждающих конвекционных потоков скомпенсировано, а тепловое излучение от различных бытовых электроприборов и Солнца сведено к минимуму. При установке терморегулятора на внешнюю стену, которая может промерзать, следует позаботиться о термоизоляционной прокладке, чтобы избежать ложных срабатываний системы отопления.

Рисунки, наглядно демонстрирующие подходящие и нежелательные места для установки терморегулятора

Реализация раздельной регулировки температуры в комнатах

Применение единичного терморегулятора позволит удерживать комфортную температуру в самой важной комнате в доме, а в остальных помещениях температурный режим будет отличаться от контрольного в зависимости от качества утепления и площади радиаторов. Для полноценной и независимой регулировки теплового климата во всех помещениях потребовалась бы установка индивидуального терморегулятора и котла (или отдельного контура) для каждой комнаты. Очевидно, что такой подход является слишком затратным, поэтому данную проблему решают при помощи терморегуляторов, устанавливаемых на радиаторы отопления.

Установка терморегулятора на радиатор отопления поможет сэкономить денежные средства

Более эффективным способом тепловой регулировки является смешивание горячего и холодного теплоносителя для достижения оптимальной температуры радиатора отопления. Данное смешивание теплоносителей осуществляется специальным трехходовым клапаном. Установка подобного клапана в систему отопления каждого помещения позволит контролировать в нем заданный температурный режим при контроле терморегулятора, установленного в данной комнате.

Установка и настройка индивидуального терморегулятора для каждого радиатора отопления

Таким образом, число комнат в доме с независимо регулируемой температурой будет зависеть от количества терморегуляторов и смесительных трехходовых клапанов. Но, даже установка в систему отопления одного датчика и смесительного трехходового клапана поможет модернизировать устаревший котел, с все еще исправно работающим встроенным термостатом.

Принцип действия смесительного трехходового клапана

В данном случае схема подключения терморегулятора и трехходового клапана никак не затрагивает внутренние узлы котла, и сказывается на его работе лишь косвенно – при подаче со смесителя в возвратную трубу горячей воды встроенный термостат отреагирует и уменьшит подачу топлива. При охлаждении комнаты терморегулятор закроет клапан, и циркуляция горячего теплоносителя будет происходить во всей системе с интенсивной отдачей тепла.

Схема системы отопления с одним трехходовым клапаном

Советы по выбору терморегуляторов

Поскольку самовольное внедрение в работу газового оборудования опасно и преследуется по закону, применение терморегуляторов и смесительных клапанов позволит увеличить ресурс эксплуатации устаревшего котла, без изменений во внутренней системе, с возможностью автоматической регулировки температуры. В данном случае нужно подобрать совместимые терморегуляторы и электрические трехходовые клапаны.

При выборе любого терморегулятора нужно помнить – он будет малоэффективным при неправильном расчете системы отопления и плохом утеплении

Самые простые терморегуляторы имеют регулируемый диапазон температур, при преодолении которых устройство на выходе может иметь два состояния – включено, или выключено. На входе подключаются фаза, рабочий ноль и заземление (устройство должно иметь соответствующую маркировку клемм), а на выходе подключается нагрузка – смесительный клапан, инфракрасный излучатель или электрический ТЭН.

Модульный терморегулятор для электрокотла с цепями управления накалом и циркуляционным насосом

Терморегулятор для электрического котла работает по аналогичному описанному выше принципу, с той разницей, что должна быть обеспечена коммутация больших токов, ведь электрокотел потребляет значительно больше электроэнергии, чем системы клапанов. Поэтому при покупке терморегулятора для электрокотла в первую очередь следует проверить соответствие токов коммутации и потребления, а также убедиться в наличии выводов для подключения циркуляционного насоса.

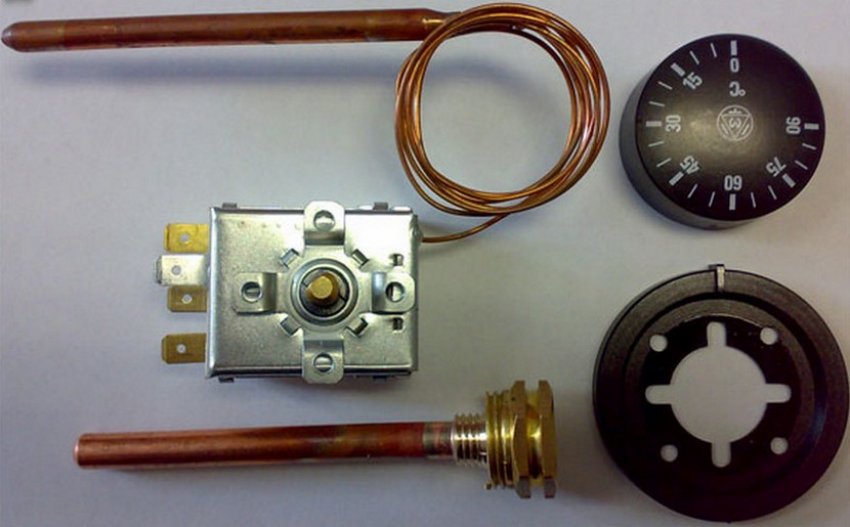

Котлы отопления – капиллярный термостат

Простые и надежные электрические котлы отопления “Элвин” с капиллярным термостатом. Котел можно использовать как основной или резервный источник тепла. Плавная регулировка температуры теплоносителя (0-80^оC) позволяет использовать котел для подержания положительной температуры в нежилых или не постоянно используемых помещениях. Не смотря на низкую цену котлы оснащены аварийным датчиком температуры и индикаторной лампой, которая обозначит неисправность в случае перегрева, отсутствия жидкости в котле, недостаточной циркуляции, образовании воздушной пробки.

Идеальное решение для автономного отопления зданий любого назначения с точки зрения технологических возможностей и экологической чистоты, по этим свойствам существенно превосходящее топливные водонагреватели. Постоянная готовность приборов к действию (нужно только включить) и автоматический режим их работы снижают до минимума человеческий фактор в эксплуатации системы отопления.

Особенности:

невысокая цена,
простота монтажа,
экономия места (благодаря малому весу и габаритам можно вешать на стену),
безопасность,
простота в эксплуатации,
не требует отдельного помещения,
отсутствие монтажа и очистки дымохода,
отсутствие шума
экологичность (отсутствие посторонних запахов).

Описание

Водонагреватели электрические ЭВП представляют собой стальной резервуар, внутри которого размещена секция трубчатых электронагревателей. Для подвода и отвода теплоносителя в корпус вварены два патрубка с резьбой.

Выбор водонагревателей производится из расчета 1 кВт на 18-19 м³. Для более устойчивой работы системы водяного отопления рекомендуется выбирать водонагреватель мощностью на 30% выше, чем требуется для отапливаемого объекта.

Терморегулятор для котла отопления своими руками

Автономное отопление – это расходы из семейного бюджета, и экономные хозяева стараются их уменьшить. Но как это сделать, чтобы в доме было тепло и уютно в холода? Выход простой – нужно установить терморегулятор для котла. С его помощью экономится до 20% энергоносителей – газа, электричества, жидкого или твердого топлива.

Разновидности теплогенераторов и регулировка температуры

Типы котлов индивидуального отопления для квартир и домов: теплогенераторы на твердом топливе, газовые котлы, агрегаты на электричестве и на жидком топливе. Основной материал корпуса и элементов любого котла – сталь и/или чугун. В любой из моделей может быть установлен терморегулятор для котла или простейший термоэлемент, чтобы можно было регулировать температуру теплоносителя в автоматическом или ручном режиме. Термоэлементы для котла отопления

Конструкция термоэлемента проста – корпус из стали, который уменьшается или увеличивается в размерах, если изменяется температура теплоносителя. При изменении размеров корпуса также меняется положение рычага датчика, регулирующего положение внутренней заслонки. Открытая заслонка провоцирует более активное горение газа или другого топлива, закрытая – уменьшает активность горения. Если необходимо полностью затушить котел, то термостат устанавливают в нулевое положение, и горение без доступа воздуха прекращается. В современные теплогенераторы встраивают микроконтроллеры (микросхемы), управляющие воздушным потоком в зависимости от установленного теплового режима при помощи регулировки режима специального вентилятора. Температурный регулятор для котла на любых энергоносителях

Газовый котел используют в качестве генератора тепла для отопительной системы чаще всего, так как это самый экономный и простой в обслуживании агрегат. Некоторые двухконтурные модели котлов имеют в комплекте отдельный терморегулятор для котла – для системы отопления и ГВС. Одноконтурные агрегаты оборудованы одним теплообменником только для отопления. Проводной терморегулятор для газового котла

Электрический котел устанавливают в жилье, к которому не подведена газовая магистраль. Такое оборудование имеет высокий КПД, но электроэнергия стоит дороже, чем газ или твердое топливо. В данном оборудовании предусматривается регулировка температуры и защита от перегревания теплогенератора. Таймер механического типа для отопительных котлов

Работает такой механический таймер для котла на электричестве просто – в нем можно активировать три режима: теплогенератор выключен, включен, включается по заданной программе. Стандартное внешнее оформление таймера – крупный круглый циферблат с 24 делениями шкалы. Поворотом диска устанавливается требуемое время включения или выключения отопления. Наружная часть таймера – это набор вкладок с периодом срабатывания в 15 минут. Они служат для более удобного управления режимами работы котла. Есть возможность срочной перенастройки при работающем теплогенераторе. Механический таймер имеет существенный недостаток в управлении – он срабатывает в заданном режиме каждый день, и для перестройки его требуется регулировать.

Разновидности терморегуляторов

По функциональности все регуляторы температуры подразделяются на конструкции с опцией поддержания температуры и многофункциональные.
По конструктивному исполнению терморегуляторы для котлов отопления бывают радиоуправляемыми и с проводным подключением для соединения кабелем. Монтируется терморегулятор в любом месте помещения, датчик температуры подключают в блок управления электрокотлом или газовым генератором.

Комнатные термостаты для отопления требуют постоянного воздушного потока, поэтому их нельзя закрывать плотными решетками, отгораживать шторами или мебелью. Рядом с ними нежелательно располагать осветительные и отопительные приборы, бытовую технику, излучающую тепло при работе.

Комнатный электронный программируемый термостат можно настроить на выбор требуемой температуры, перенастроить и изменить режим работы в любое время. Такой температурный датчик имеет функцию программирования работы в выходные дни и в будни, для любого дня недели, для зимнего и демисезонного отопления, вне зависимости от присутствия или отсутствия людей в доме. Комнатный термостат с программатором

Программируемый контроллер оснащен функциями, расширяющими возможности регулирования температуры:

Опция «Партия», выключающая котел на несколько часов, с возобновлением его работы.
Функция «Перекрыть», меняющая температуру в любом из заданных режимов работы.
Опция «Праздник», ускоряющая или замедляющая нагрев котла на определенное количество дней.

Центральный терморегулятор для электрокотла монтируется на любом расстоянии от котла и управляет отоплением во всех помещениях. Ранние модели имеют проводное соединение, современное электронное оборудование управляется из командного пункта. Иногда теплогенераторы снабжены дилатометрическим термостатом для электрокотла или твердотопливного оборудования, управляемым дистанционно. Комнатная автоматика для электрокотла выключает его после замера температуры – при повышенной отопление выключается и наоборот. Терморегулятор для электрического котла

Рекомендации по термореле:

Начальное положение – 20⁰С.
Ночная температура – 19-21⁰С.
Для детской –22⁰С.
Для пожилых людей и инвалидов – 22⁰С.

Одним контроллером можно регулировать температуру как в отдельных помещениях, так и во всем доме.

Термостатические клапаны для регулировки температуры

Включение термостатического клапана в систему отопления – самое простое и эффективное решение, чтобы теплоноситель циркулировал по трубам с заданной температурой. Регулировка температуры происходит путем подмешивания более холодного теплоносителя к теплому. Стандартное подключение клапана – на схеме ниже: Как подключить трехходовой термоклапан смешения

Термоклапан, установленный на радиатор, контролирует и регулирует температуру в комнатах, изменяя мощность потока горячего теплоносителя к отопительному котлу через секции батареи, и не оказывает влияния на работу котла. Такое подключение устройства обеспечивает настройку температуры для отдельно взятого помещения. Подобную схему подключения терморегулятора с датчиком температуры применяют как дополнение к основному регулирующему оборудованию. Каждый сезон термостатический смесительный клапан необходимо осматривать на предмет перенастройки и проверки работоспособности.

Самодельный терморегулятор для любого котла

Из схемы регулятора температуры для котла с датчиком видно, что аппаратура работает на микросхемах Atmega-8 и 566, имеет жидкокристаллический дисплей, встроенный фотоэлемент и несколько датчиков температуры. Контроллер Atmega-8 следит за заданными режимами работы терморегулятора. Терморегулятор, собранный своими руками, – схема устройства

Данный термодатчик для котла отопления останавливает или запускает теплогенератор при колебаниях температуры в помещениях, а для ее контроля служат датчики U1 и U2. Включенные в схему два таймера задают время остановки или запуска теплогенератора. Работающий в устройстве фоторезистор регулирует остановку или запуск в темное или светлое время суток. Датчик U1 монтируется в комнате, датчик U2 – за окном. Необходимо организовать подключение наружного датчика как можно ближе к котлу. Терморегулятор, собранный на микросхеме K561ЛА7 своими руками

Схема регулятора температуры на отечественной микросхеме К651ЛА7 простая и позволяет легко регулировать параметры теплоносителя. Термостатом служит терморезистор, во много раз уменьшающий свое сопротивление при нагреве от теплоносителя. Терморезистор включается в делитель напряжения, а резистор R2 (на схеме) служит для плавной регулировки температуры. Подключение терморегулятора на контроллере PIC16F84A

На этой схеме нарисовано электронное оборудование на микросхеме PIC16F84A-04/P. Датчиком температуры выступает цифровой термометр DS18B20. Компактное мини-реле предназначено для управления нагрузкой и присоединяется к ней на выходе схемы. Мини-переключателями SB1-SB3 задают требуемое значение температуры, показатели которой выводятся на жидкокристаллический индикатор. Перед реализацией этой схемы необходимо перепрограммировать контроллер и стереть с микросхемы все предыдущие данные. Такая схема надежна в работе при любых условиях эксплуатации.

Рекомендации:

Практически все термостаты – унифицированные, то есть их можно устанавливать на любые котлы. Но профессионалы рекомендуют выбирать регулятор температуры от изготовителя котла. Это сделает намного проще и монтаж, и процесс эксплуатации оборудования.
Перед тем, как приобрести оборудование, рекомендуется произвести расчеты полной площади отапливаемого помещения, вычислить оптимальную температуру для него, чтобы оно не перегружалось, но и не простаивало. Также рекомендуется поменять электропроводку, которая будет задействована при подключении всего электрооборудования, включая электрический котел.
Перед монтажом отопительного оборудования помещение необходимо теплоизолировать, чтобы уменьшить неоправданные тепловые потери и затраты на энергоносители.
При нехватке средств дорогостоящее оборудование механический термостат – лучший выход. Единственный недостаток – нужно будет периодически корректировать работу термостата вручную.

Термостат беспроводной с wifi терморегулятором Poer PTC16 для электрокотла бойлера теплого пола

Управляйте отоплением в доме со смартфона через интернет

Инновационный беспроводной термостат с wifi терморегулятором для электрокотла, бойлера и теплого пола от известной американской компании – производителя Poer модель PTC-16 поможет Вам управлять Вашим электрическим котлом отопления, бойлером, теплым полом и другими обогревательными приборами дистанционно – беспроводным путем и даже через интернет, а так же экономить ваши деньги, с помощью программирования графика поддержания температуры, понижая ее днём, когда Вы на работе и повышая перед вашим приездом и во время нахождения в доме. Комплект содержит Wifi шлюз, через который можно управлять термостатом через интернет с вашего смартфона из любой точки мира.

Внимание. Данная модель не подходит для газовых котлов.

Если у вас частный дом и в нем стоит автономная система отопления с помощью электрического котла или система “теплый электрический пол” – то весь этот комплекс оборудования должен управляться и периодически перенастраиваться в зависимости от температуры окружающей среды. Обычно, такие системы отопления устанавливаются в подвальных или других специальных помещениях и нужно периодически к ним ходить для увеличения или уменьшения температуры обогрева. Может быть использован, как терморегулятор для теплого пола wifi.

Беспроводной терморегулятор wifi позволит менять эти настройки температуры котла для отопления или системы “теплый пол” дистанционно, с помощью беспроводного интерфейса, находясь при этом в своей комнате. Полностью отпадает необходимость ходить в котельную для перенастройки режима работы котла. Более того, Вы можете запрограммировать данный wi-fi термостат для котла на поддержание постоянной температуры в доме и в случае понижения температуры на улице – он автоматически добавит температуру обогрева в котле, чтобы в доме она оставалась стабильно на одном уровне. Он имеет недельный программатор.

Когда в течение рабочего дня дом пустует, то он либо отапливается весь день и из-за этого перерасходуется электроэнергия, или если Вы выставили котёл на минимум перед уездом – то скорее всего вечером вернетесь в охлаждённый дом и еще 1-2 часа будите мёрзнуть, пока дом не прогреется.

Wi-fi терморегулятор позволяет запрограммировать работу котла так, чтобы он начал нагревать дом за час или другое необходимое время до вашего возвращения и таким образом вечером Вы уже вернетесь в теплый дом.

Состоит комнатный термостат wifi из 3-x частей:

1. Передатчика с блоком управления, LCD экраном, кнопками управления и датчиками температуры и влажности.

2. Приемника, который подключается непосредственно к котлу или теплому полу и управляет его работой, а так же обменивается информацией с передатчиком беспроводным путём по радиоканалу.

3. Wifi шлюза, который включается в розетку и позволяет управлять котлом через интернет с помощью фирменного приложения для Iphone и Android смартфонов.

Максимальное расстояние между передатчиком и приёмником, а так же между приемником и wifi модулем не должно превышать 100 метров (без препятствий), или не более 3-х стен. Иначе, беспроводный сигнал от передатчика не будет доставать до приёмника.,

По оценке компании Poer, вы сможете сэкономить до 45% на расходах на отопление, просто настроив режимы работы системы.

Основные особенности беспроводного термостата – передатчика

Беспроводное управление электрокотлом или теплым полом на расстоянии до 100 метров.
Энергонезависимая память в передатчике и приёмнике – это означает, что ваши настройки и установленные режимы работы сохранятся даже при внезапном отключении электричества или замене батареек.
Большой LCD экран с подсветкой в блоке управления, на котором отображаются текущая температура и влажность в помещении, а так же время и другие установленные настройки.
Возможность программирования и установки графика температуры: 7 часовых периода в день/ режимы 5 + 2/7 дней/1 день, недельный программатор. После задания настроек – программируемый термостат будет автоматически посылать сигналы управления на приемник и регулировать температуру в котле, согласно заданных настроек.
Несколько режимов работы: автоматический, ручной, выходные, ECO и другие. Регулятор температуры для отопления.
Функция защиты от замерзания.
Индикатор низкого заряда батареек – покажет, когда нужно заменить батарейки.
2 варианта установки (крепления): настенное или для установки на стол или тумбу.
Автоматический переход на зимнее/летнее время.
Защита от детей – функция блокировки кнопок управления.

Особенности блока для котла – приёмника

1 выход реле управления – можно подключить только 1 нагревательный прибор (электрокотел, бойлер или теплый пол).
Беспроводная связь с термостатом на расстоянии до 100 метров (при прямой видимости).
Максимальный потребляемый ток подключаемого устройства – не более 16 Ампер.
Настенное крепление, возможность подключения выносного датчика температуры.
Возможность подключения приемника к электрическим котлам, бойлерам или системам “электрический теплый пол”.
Не подходит для газовых котлов.

Особенности wifi шлюза

Является шлюзом между вашим интернетом и термостатом.
Подключается к вашему wifi роутеру по беспроводному wifi каналу.
Работает с фирменным приложением “POER” для Iphone и Android смартфонов.
Питается от обычной розетки 220 В.
Дальность между шлюзом, wifi роутером и термостатом не должна превышать 50 метров.

Технические характеристики

Блок управления – передатчик PTC10:

Температура эксплуатации: от 0 до 50 °C.
Настраиваемая температура в доме: 7 – 32 °С с шагом 0,5 °C.
Точность измерения температуры: +/- 0.3 °C.
Интервал измерения: каждую минуту.
Температуры защита от замерзания: 7 °с и ниже.
Диапазон измерения влажности: 10-90%.
Точность измерения влажности: +/- 5%.
Тип дисплея: LCD с подсветкой.
Частота передачи данных: 868 MHz.
Дальность работы (на открытом пространстве): до 100 метров или может “пробить” 2 – 3 стены.
Питание: 2 батарейки AA.
Срок службы батареек: до 2 лет (в зависимости от качества).
Габариты: 117,2×87,2×26,6 мм.
IP класс защиты: IP30.
Стандарт: СЕ (стандарт соответствия нормам Евросоюза).
Вес: 211 грамм с батарейками.

Блок работы котла – приемник PTC16:

Температура эксплуатации: от 0 до-50 °C.
Частота передачи данных: 868 МГц, двусторонняя.
Дальность работы (на открытом пространстве): до 100 метров или может “пробить” 2-3 стены.
Питание: 2 Вата, 220 вольт.
Мощность реле управления: до 24 A резистивной, до 16 A индуктивной нагрузки при 220 вольт.
Тип реле: SPST реле.
Габариты: 100x85x32 мм.
IP класс защиты: IP30.
Стандарт: СЕ (стандарт соответствия нормам Евросоюза).
Вес 130 грамм.

Wifi шлюз:

Поддерживаемый стандарт wifi сети: 802,11 b/g.
Максимальное расстояние до термостата: до 50 метров.
Питание: 220 В (вставляется в розетку).
Приложение: “Poer” для Iphone и Android смартфонов.

Внимание: Подключение блока приёмника к котлу должен осуществлять квалифицированный электрик, согласно схеме подключения, указанных в инструкции. Не пытайтесь подключить сами, если Вы в этом не разбираетесь – лучше пригласите для этого соответствующего специалиста.

Терморегулятор для электрического котла — d.lab

Терморегулятор для электро/котла системы отопления частного (загородного) дома. Собран на МК PIC16F628A и датчиках температуры DS18B20. Индикация температуры с 2-х датчиков выводится на 7-сегм. LED дисплей. Управляет 2 нагрузками — насосом и нагревателем.

Устройство повторено по схеме авторов «Александрович» и «Soir», прошивка микроконтроллера слизана с одной из тысяч страниц форума. Все работает исправно и просто великолепно, поэтому далее авторский текст.

Описание работы.

1.1. Назначение датчиков.

Датчик ROOM измеряет температуру в помещении.

Датчик ALARM измеряет температуру теплоносителя.

1.2. Температура меряется 1 раз в секунду.

1.3. Формат отображения: десятки, единицы, десятые. Для температуры больше +99,9 оС сотни, десятки, единицы. Для температуры меньше -9,9 оС десятки, единицы.

1.4. Переключение между выбором температуры, выводимой на индикатор кнопками PLUS и MINUS. Кнопка PLUS переключает на датчик ROOM, кнопка MINUS — ALARM. При выборе датчика ALARM в младшем разряде высвечивается точка.

Режимы работы термостата.

2.1. Нормальная работа.

При снижении температуры датчика ROOM ниже заданной включается нагреватель (HEATER) и насос (POMP). Когда температура поднимется выше заданной на величину гистерезиса (hn) нагреватель выключится. Насос останется в работе на время dEL.

2.2. Перегрев теплоносителя.

Если температура теплоносителя достигнет заданной для датчика ALARM (tA) нагреватель отключится, насос включится в работу и будет работать все время превышения температуры. После того, как температура теплоносителя снизится ниже заданной на величину гистерезиса hA термостат перейдет в нормальный режим работы. Насос продолжит свою работу на время заданное параметром dEL.

2. 3. Режим антифриз.

При включении функции антифриз термостат продолжает работать в нормальном режиме, как описано в пункте 3.1, но заданная температура становится равной tFr. Насос работает постоянно.

Режим антифриз включается нажатием на кнопку FREEZE. Индикация режима – мигание разделительной точки. Выключается режим повторным нажатием на кнопку FREEZE.

Режим заносится в память МК. В случае отключения и включения питания режим сохраняется.

Установка.

3.1. Общие моменты.

3.1.1 Устанавливаемый параметр мигает. При нажатии на PLUS/MINUS мигание прекращается.

3.1.2 Шаг изменения – 1 младшего разряда.

3.1.3 Кнопки PLUS/MINUS в режиме установки работают по короткому и длинному нажатию.

3.1.4 По истечении 6 сек от последнего нажатия на кнопки, индикатор переходит в режим отображения текущей температуры. Если были произведены какие-либо изменения, они запишутся в память.

3.2. Обычный режим.

Нажатием на кнопку MODE индикатор переводится на отображение установленной температуры для датчика ROOM.

Установка заданной температуры производится кнопками PLUS/MINUS, диапазон 0-100 оС.

Повторное нажатие на кнопку MODE выводит на индикатор текущую температуру.

3.3. Сервисный режим.

При одновременном нажатии на кнопки MODE и FREEZE (кнопка MODE должна быть нажата первой) термостат переводится в сервисный режим. Кнопкой MODE по кругу переключаются: индикатор выводятся символы tA.

– символы tA, температура срабатывания датчика ALARM;

– настройка температуры срабатывания датчика ALARM, диапазон 0-100 оС;

– символы hn, гистерезис для датчика ROOM;

– настройка гистерезиса датчика ROOM, диапазон 0-20 оС;

– символы hA, гистерезис для датчика ALARM;

– настройка гистерезиса датчика ALARM, диапазон 0-20 оС;

– символы dEL, задержка выключения насоса;

– настройка задержки выключения насоса, диапазон 1-100 минут;

– символы tFr, температура срабатывания датчика ROOM в режиме FREEZE;

– настройка температуры срабатывания датчика ROOM в режиме FREEZE, диапазон 0-100 оС;

Сбои в работе термостата.

При сбое в работе датчиков нагреватель выключается, состояние насоса не изменяется. На индикаторе прочерки для данного канала. После восстановления работы датчиков термостат продолжит свою работу.

Схема смоделированная в PROTEUS-е для проверки работоспособности прошивки микроконтроллера:

Мною для данного устройства была разработана печатная плата в Sprint-Layout 5.0. На основной плате находится все устройство целиком, даже трансформатор питания. Отдельной платой вынесена индикация и управление.

Вариант конструкции готового устройства:

Скачать материалы к статье.

Термореле своими руками: схема, подключение к котлу

Работу газового или электрического котла можно оптимизировать, если задействовать внешнее управление агрегатом. Для этой цели предназначены выносные терморегуляторы, имеющиеся в продаже. Понять, что это за приборы и разобраться в их разновидностях поможет данная статья. Также в ней будет рассмотрен вопрос, как собрать термореле своими руками.

Назначение терморегуляторов

Любой электрический или газовый котел оборудован комплектом автоматики, отслеживающей нагрев теплоносителя на выходе из агрегата и отключающей основную горелку при достижении заданной температуры. Снабжены подобными средствами и твердотопливные котлы. Они позволяют поддерживать температуру воды в определенных пределах, но не более того.

При этом климатические условия в помещениях или на улице не учитываются. Это не слишком удобно, домовладельцу приходится постоянно подбирать подходящий режим работы котла самостоятельно. Погода может изменяться в течении дня, тогда в комнатах становится жарко либо прохладно. Было бы гораздо удобнее, если автоматика котла ориентировалась на температуру воздуха в помещениях.

Чтобы управлять работой котлав зависимости от фактической температуры, используются различные термореле для отопления. Будучи подключенным к электронике котла, такое реле отключает и запускает нагрев, поддерживая необходимую температуру воздуха, а не теплоносителя.

Виды термореле

Обычный терморегулятор представляют собой небольшой электронный блок, устанавливаемый на стене в подходящем месте и присоединенный к источнику тепла проводами. На передней панели есть только регулятор температуры, это самая дешевая разновидность прибора.

Кроме нее, существуют и другие виды термореле:

программируемые: ммеют жидкокристаллический дисплей, подключаются с помощью проводов либо используют беспроводную связь с котлом. Программа позволяет задать изменение температуры в определенные часы суток и по дням в течение недели;
такой же прибор, только снабженный модулем GSM;
автономный регулятор с питанием от собственной батареи;
беспроводное термореле с выносным датчиком для управления процессом нагрева в зависимости от температуры окружающей среды.

Примечание. Модель, где датчик расположен снаружи здания, обеспечивает погодозависимое регулирование работой котельной установки. Способ считается наиболее эффективным, так как источник тепла реагирует на изменение погодных условий еще до того, как они повлияют на температуру внутри здания.

Многофункциональные термореле, которые можно программировать, существенно экономят энергоносители. В те часы суток, когда дома никого нет, поддерживать высокую температуру в комнатах нет смысла. Зная рабочее расписание своей семьи, домовладелец всегда может запрограммировать реле температуры так, чтобы в определенные часы температура воздуха снижалась, а за час до прихода людей включался нагрев.

Бытовые терморегуляторы, укомплектованные GSM – модулем, способны обеспечить дистанционное управление котельной установкой посредством сотовой связи. Бюджетный вариант – отправка уведомлений и команд в виде SMS – сообщений с мобильного телефона. Продвинутые версии приборов имеют собственные приложения, устанавливаемые на смартфон.

Как собрать термореле самостоятельно?

Приборы для регулирования отопления, имеющиеся в продаже, достаточно надежны и нареканий не вызывают. Но при этом они стоят денег, а это не устраивает тех домовладельцев, кто хоть немного разбирается в электротехнике или электронике. Ведь понимая, как должно функционировать такое термореле, можно собрать и подключить его к теплогенератору своими руками.

Конечно, сделать сложный программируемый прибор под силу далеко не каждому. Кроме того, для сборки подобной модели необходимо закупить комплектующие, тот же микроконтроллер, цифровой дисплей и прочие детали. Если вы в этом деле человек новый и разбираетесь в вопросе поверхностно, то стоит начать с какой-нибудь простой схемы, собрать и запустить ее в работу. Достигнув положительного результата, можно замахнуться на что-то более серьезное.

Для начала надо иметь представление, из каких элементов должно состоять термореле с регулировкой температуры. Ответ на вопрос дает принципиальная схема, представленная выше и отражающая алгоритм действия прибора. Согласно схеме, любой терморегулятор должен иметь элемент, измеряющий температуру и отправляющий электрический импульс в блок обработки. Задача последнего – усилить либо преобразовать этот сигнал таким образом, чтобы он послужил командой исполнительному элементу – реле. Дальше мы представим 2 простые схемы и поясним их работу в соответствии с этим алгоритмом, не прибегая к специфическим терминам.

Схема со стабилитроном

Стабилитрон – это тот же полупроводниковый диод, пропускающий ток лишь в одну сторону. Отличие от диода заключается в том, что у стабилитрона имеется управляющий контакт. Пока к нему подводится установленное напряжение, элемент открыт и ток идет по цепи. Когда его величина становится ниже предельной, цепь разрывается. Первый вариант – это схема термореле, где стабилитрон играет роль логического управляющего блока:

Как видите, схема разделена на две части. С левой стороны изображена часть, предшествующая управляющим контактам реле (обозначение К1). Здесь измерительным блоком является термический резистор (R4), его сопротивление уменьшается с ростом температуры окружающей среды. Ручной регулятор температуры – это переменный резистор R1, питание схемы – напряжение 12 В. В обычном режиме на управляющем контакте стабилитрона присутствует напряжение более 2.5 В, цепь замкнута, реле включено.

Совет. Блоком питания 12 В может служить любой прибор из недорогих, имеющихся в продаже. Реле – герконовое марки РЭС55А или РЭС47, термический резистор – КМТ, ММТ или им подобный.

Как только температура возрастет выше установленного предела, сопротивление R4 упадет, напряжение станет меньше, чем 2.5 В, стабилитрон разорвет цепь. Следом то же самое сделает и реле, отключив силовую часть, чья схема показана справа. Тут простое термореле для котла снабжено симистором D2, что вместе с замыкающими контактами реле служит исполнительным блоком. Через него проходит напряжение питания котла 220 В.

Схема с логической микросхемой

Эта схема отличается от предыдущей тем, что вместо стабилитрона в ней задействована логическая микросхема К561ЛА7. Датчиком температуры по-прежнему служит терморезистор (обозначение – VDR1), только теперь решение о замыкании цепи принимает логический блок микросхемы. Кстати, марка К561ЛА7 производится еще с советских времен и стоит сущие копейки.

Для промежуточного усиления импульсов задействован транзистор КТ315, с той же целью в конечном каскаде установлен второй транзистор – КТ815. Данная схема соответствует левой части предыдущей, силовой блок здесь не показан. Как нетрудно догадаться, он может быть аналогичным – с симистором КУ208Г. Работа такого самодельного термореле проверена на котлах ARISTON, BAXI, Дон.

Заключение

Самостоятельно подключить термореле к котлу – дело несложное, на эту тему в интернете имеется масса материалов. А вот изготовить его своими руками с нуля не так и просто, кроме того, нужен измеритель напряжения и тока, чтобы произвести настройку. Покупать готовое изделие или браться за его изготовление самому – решение принимать вам.

DIY Guide – Home Inspection Insider

В какой-то момент мы все, вероятно, столкнемся с водонагревателем, который не производит горячей воды. Мы можем вызвать лицензированного сантехника или отремонтировать самостоятельно. К счастью, большинство водонагревателей можно отремонтировать относительно легко. На самом деле есть две основные причины выхода из строя водонагревателя; один – это нагревательные элементы, а два – термостат.

Если вы раньше не проверяли и не заменяли термостат водонагревателя, это может показаться сложной задачей.Это действительно не так уж сложно. К счастью, процесс относительно прост, если у вас есть кто-то знающий, кто поможет вам, и несколько основных инструментов.

Вам нужен лицензированный сантехник? Мы можем помочь!
Получите бесплатную оценку от лучших, прошедших проверку и лицензированных сантехников в вашем районе!

Если ваш водонагреватель не производит горячую воду, нам необходимо проверить термостат водонагревателя и при необходимости заменить его. В этой статье мы рассмотрим, как устранить неполадки термостата электрического водонагревателя и при необходимости заменить его.

Как работают термостаты электрического водонагревателя

Когда вы начинаете замечать, что ваш водонагреватель не работает должным образом, термостат, скорее всего, является проблемой или, по крайней мере, частью проблемы. Нет необходимости заменять весь нагреватель, если вы можете сэкономить время и деньги с помощью простой замены термостата. После того, как вы прочитаете следующие шаги, это займет всего несколько минут.

Термостаты электрических водонагревателей работают путем размыкания и замыкания контактов, которые позволяют электричеству течь к нагревательным элементам.Нагревательные элементы предназначены для включения и выключения в зависимости от потребности.

Все современные бытовые водонагреватели имеют два нагревательных элемента и два термостата. Сбоку от электрического водонагревателя расположены две панели, на каждой из которых находится термостат и нагревательный элемент. Верхний термостат отличается от нижнего термостата. Верхний термостат больше и управляет нижним термостатом.

Редко оба термостата выходят из строя одновременно (хотя я рекомендую заменять оба, если один из них выходит из строя).

При выходе из строя верхнего нагревательного элемента или термостата весь водонагреватель перестает производить горячую воду. Когда нижний нагревательный элемент или термостат выходит из строя, верхний термостат и элемент будут продолжать нагревать воду в верхней половине бака, но вы заметите, что горячая вода быстро кончается или остается только теплой.

Универсальные электрические термостаты для водонагревателей

Нет, не все термостаты для водонагревателей универсальны. Существуют некоторые различия в термостатах между одноэлементными водонагревателями и двухэлементными водонагревателями.Также в двухэлементных водонагревателях есть разница в верхнем и нижнем термостатах.

При покупке термостата водонагревателя необходимо знать, сколько элементов в водонагревателе и какое напряжение. Вы можете найти эту информацию на бирке данных сбоку водонагревателя.

Если тег данных отсутствует, вы можете отличить одиночный элемент от двойного по количеству панелей доступа на водонагревателе. Напряжение указано на конце нагревательного элемента.Обычные бытовые двухэлементные водонагреватели – 240 вольт.

На рынке представлено более 50 марок бытовых электрических водонагревателей емкостного типа, и термостаты рассчитаны на взаимозаменяемость на большинстве моделей. При покупке внимательно прочтите описание товара.

Двухэлементный

Термостаты

На этой фотографии показан комплект верхнего и нижнего термостатов для типичного жилого водонагревателя.

Термостат слева является верхним термостатом и включает в себя концевой выключатель верхнего предела, обозначенный красной кнопкой сброса.

Термостат справа – это нижний термостат.

В качестве запасного комплекта, содержащего 2 нагревательных элемента, верхний и нижний термостаты и уплотнения, мы рекомендуем комплект для настройки электрического водонагревателя Rheem SP20060, доступный на Amazon. com.

Если вы предпочитаете покупать только верхний термостат, см. Rheem UV11698 UV11698-Thermostat-Electric. Это универсальный верхний термостат производства Rheem.

Если вам нужно купить только нижний термостат, см. Электрический термостат Rheem SP11695.Это универсальный нижний термостат производства Rheem.

Одноэлементные термостаты

Изображенный здесь термостат разработан для одноэлементного водонагревателя.

Термостат очень похож на верхний двухэлементный термостат, но разница заключается в количестве клемм.

Как вы можете видеть, одноэлементный термостат имеет только две клеммы с правой стороны и четыре с левой стороны.

Если вам необходимо приобрести одноэлементный термостат, см. Одноэлементный водонагревательный термостат Camco 07843 с HLC.Это универсальный одноэлементный термостат со встроенным концевым выключателем.

Вот список материалов, которые вам понадобятся:

Гаечный ключ 1/4 дюйма или плоская отвертка
# 2 крестовая отвертка
Аналоговый или цифровой мультиметр / вольтметр
Запасной термостат

Как проверить Термостат водонагревателя для непрерывности – шаг за шагом

Нам нужно проверить термостаты на непрерывность. Это позволит определить, вышел ли из строя термостат.Для этого вам понадобится аналоговый или цифровой мультиметр.

ВНИМАНИЕ: Работа с электричеством очень опасна и может убить вас. Перед выполнением любых работ с электропроводкой и электрическими соединениями убедитесь, что питание выключено.

Используйте эти шаги, чтобы выяснить, какой термостат вышел из строя.

Шаг 1. Выключите питание

Подойдите к печатной плате и выключите прерыватель водонагревателя. Найдите прерыватель внутри коробки панели с надписью «водонагреватель» или «горячая вода» и выключите прерыватель.

Шаг 2: Снимите внешние крышки доступа

Используйте гаечную отвертку 1/4 дюйма или плоскую отвертку, чтобы снять верхнюю и нижнюю панели доступа к термостату. Отогните изоляцию над термостатом. Используйте ленту, чтобы убрать изоляцию. Снимите внутренние пластиковые крышки термостата.

Шаг 3: Убедитесь, что питание на водонагреватель отключено.

Перед тем, как что-либо делать с термостатом, используйте мультиметр, чтобы убедиться, что питание на водонагреватель отключено.Если у вас есть ручка напряжения, вы также можете использовать ее.

Используя соединения мультиметра, одновременно коснитесь верхней части ножек. Счетчик должен показать 0. Когда черный разъем касается водонагревателя, коснитесь каждой ножки, чтобы убедиться, что нет питания.

Шаг 4. Проверьте кнопку сброса верхнего предела.

Проверьте, не сработала ли кнопка сброса верхнего предела. Иногда эта кнопка срабатывает, если:

контакты термостата сгорели.
термостат не калиброван.
вышел из строя нагревательный элемент.

Шаг 5: Отсоедините проводку

С помощью телефона или цифровой камеры сделайте снимок, чтобы получить ссылку, если необходимо, чтобы определить, какие провода подключены к какой клемме. Используя отвертку Phillips №2, отсоедините провода от каждой клеммы на термостате.

Шаг 6: Проверьте термостат с помощью мультиметра

Используя аналоговый мультиметр, установите мультиметр на наименьшее сопротивление (обычно x10).Откалибруйте измеритель, сжав щупы вместе и установив стрелку на 0.

Используя цифровой мультиметр, установите на мультиметре наименьшее сопротивление (обычно 200 Ом) или, если ваш измеритель имеет сопротивление с тональным сигналом, используйте эту опцию.

Возьмите один из черных щупов мультиметра и поместите его на левый винтовой зажим. Возьмите красный зонд и поместите его на другую левую боковую клемму. Если на клемме есть обрыв, показания счетчика должны быть близки к нулю. Если это не так, верхний термостат неисправен и его необходимо заменить.

Повторите этот процесс для правых боковых клемм и клемм элемента. Смотрите видео выше для демонстрации.

Если верхний термостат в порядке, вам необходимо повторить эти шаги для нижнего термостата и элемента.

После того, как вы закончите тестирование термостата водонагревателя, вы можете повторно подключить проводку и закрыть панели доступа или перейти к шагам по замене термостата.

Если вы определили, что ваши термостаты не нуждаются в замене, вы можете проверить свои нагревательные элементы.У нас есть еще одна пошаговая статья, чтобы сделать это в разделе «Как проверить и заменить неисправный водонагревательный элемент».

Как заменить термостат водонагревателя – шаг за шагом

После того, как вы определили, какой термостат неисправен, пора начать процесс снятия и установки.

Совет инсайдера: Как упоминалось ранее, обычно рекомендуется заменять и термостаты, и нагревательные элементы. Причина в том, что если один из нагревательных элементов начинает выходить из строя, он может замкнуть новый термостат вскоре после его установки.

В целях безопасности некоторые шаги будут повторяться здесь. Если вы следовали приведенным выше инструкциям по тестированию, вы можете перейти к Шаг 5 . Сначала мы напомним предварительные шаги для тех, кто не тестирует свои термостаты. Вот так.

Шаг 1. Выключите питание

Подойдите к коробке автоматического выключателя и найдите выключатель с надписью «Водонагреватель» или чем-то подобным. Выключите его, убедитесь, что вы выключили оба переключателя, если это переключатель 220 В.Если вы не уверены, какой из них является водонагревателем, из-за старых наклеек или этикеток, обратитесь к профессионалу, чтобы он выключил их за вас.

Шаг 2: Снимите внешние крышки доступа

Снимите панель, соответствующую термостату, который необходимо заменить. Панели обычно находятся на левой или правой стороне водонагревателя. Для этой детали используйте гаечный ключ 1/4 дюйма или плоскую отвертку, чтобы не потерять маленькие винты. Снимите изоляцию и снимите пластиковую защитную крышку, которая закрывает термостат.

Шаг 3. Убедитесь, что питание водонагревателя отключено.

Используйте мультиметр / вольтметр для проверки каждого провода. Вы можете сделать это, заземлив одну из линий и индивидуально протестировав каждый провод или винт, под которым он находится. Даже если вы отключили питание автоматического выключателя, вы всегда должны дважды проверять свою работу с помощью одного из этих измерителей, чтобы избежать поражения электрическим током.

Используя соединения мультиметра, одновременно коснитесь верхней части ножек. Счетчик должен показывать ноль.Когда черный разъем касается водонагревателя, коснитесь каждой ножки, чтобы убедиться, что питание отсутствует.

Шаг 4: Отсоедините проводку

Используя телефон или цифровую камеру, сделайте снимок, чтобы при необходимости определить, какие провода подключены к какой клемме. Используя отвертку Phillips №2, отсоедините провода от каждой клеммы на термостате.

Шаг 5: Удалите неисправный термостат

Пальцем или отверткой с плоским жалом аккуратно снимите старый термостат, нажав на зажимы наружу и подняв термостат вверх и вынув его из удерживающего кронштейна.Будьте осторожны, чтобы не сломать удерживающий кронштейн. Если сломать этот фиксирующий зажим, может потребоваться замена водонагревателя.

Шаг 6: Вставьте новый термостат

Поместите новый термостат на то же место, вставив его в удерживающую скобу, которая удерживает термостат на месте. Снова подсоедините провода на свои места. При необходимости используйте свою фотографию, которую вы сделали ранее, в качестве ориентира. Убедитесь, что каждый провод надежно подключен.

Убедитесь, что термостат плотно прилегает к водонагревателю, потому что в противном случае термостат может работать неправильно.

Затем установите термостат на желаемую температуру. Мы рекомендуем максимальную температуру 120 градусов по Фаренгейту. Вы можете использовать отвертку с плоской головкой для выполнения этих регулировок. Этот температурный режим важен, потому что все, что выше, может стать причиной ожога для маленьких детей или пожилых людей.

Совет инсайдера: Если вы планируете заменить нагревательный элемент на новый термостат, вам необходимо слить воду из водонагревателя. Некоторые предлагают быструю замену без слива воды из бака, однако я не рекомендую этого делать, потому что любая ошибка может повредить интерьер вашего дома.Для слива воды из водонагревателя и других советов по обслуживанию см. Нашу статью «Советы по обслуживанию водонагревателя для газовых и электрических баковых водонагревателей» .

Шаг 10: Установите на место защитные панели

Теперь, когда вы все сделали с заменой, пришло время закрыть все и проверить свою работу. Заменить пластиковую защитную крышку и изоляцию. Установите на место внешние панели доступа.

Шаг 11: Снова включите питание

Теперь, когда все подключено и на месте, вернитесь к распределительной коробке и снова включите прерыватель.Для полного восстановления резервуара потребуется примерно один час, но вы должны начать получать горячую воду в течение 15 минут. Обязательно проверяйте водонагреватель периодически в течение следующих нескольких дней.

Заключительные мысли

Вот и все! Водонагреватели не слишком сложны, а заменить термостат можно за несколько минут, если вы знаете, что делаете.

Главное – избегать каких-либо ярлыков, поскольку работа с электрооборудованием может быть опасной. Однако использование надлежащих методов и инструментов обеспечит быструю и безопасную замену термостата водонагревателя.

HomeInspectionInsider.com принадлежит и управляется Хьюбертом Майлзом, участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения рекламных сборов за счет рекламы и ссылок на Amazon. com. HomeInspectionInsider.com также участвует в партнерских программах с другими партнерскими сайтами. Хьюберту Майлзу платят за направление трафика и бизнеса в эти компании.

Как выбрать и заменить термостат на электрическом водонагревателе

Этапы замены начать здесь
Питание, если выключено Не сливать воду из нагревателя	Выключите питание Выключите 20 или 30 ампер схема выключатель к водонагревателю 240 В См. принципиальная электрическая схема водонагревателя Или автоматический выключатель на 20 А к водонагревателю на 120 В Проверить этикетку на стороне водонагреватель для напряжения прибора Рисунок вольт амперы ватты мощность указана на конце элемента см. например
	Никогда предположить, что питание выключено / Используйте бесконтактный тестер напряжения Используйте бесконтактный тестер напряжения на таймере, на проводе, на розетке, чтобы проверить, не власть присутствует. Нажмите кнопку на тестере, если один звуковой сигнал, то питание отсутствует. Если непрерывный звуковой сигнал, значит, питание присутствует. Никогда стоять на голой земле, всегда стоять на сухих досках, не держать и не трогать что-нибудь металлическое при работе с таймером или водонагревателем, у которого есть электричество, тестер ленты ведет к деревянным палкам, никогда не прикасайтесь к мокрому водонагревателю или затопленный водонагреватель, или таймер, у которого произошло короткое замыкание или загорелся без включения выключить. Купить: Мультиметры на Amazon Купить бесконтактный тестер напряжения на Amazon Electric тестеры в Amazon маг. Amazon – Промышленно-научный Магазин Amazon – Промышленные электрические продукты
Как узнать возраст водонагревателя	Как пользоваться обычным тестер / 120, 208 или 240 В: Встаньте на сухие доски Никогда не касайтесь влажного водонагревателя, если питание не выключено Тестер ленты ведет к деревянным палкам 1. Проверить черный провод на провод заземления 2. Проверить черный провод на белый провод 3. Проверить белый провод на провод заземления Если индикатор горит, значит, есть электричество.
Более новые резервуары имеют изоляцию из пенопласта, которую, возможно, придется урезать. Необходимо заново установить изоляцию.	Не сливайте воду из нагревателя. Не нужно ждать, пока вода остынет. Можно сделать горячей водой внутри резервуара. Питание должно быть ВЫКЛЮЧЕНО. Используйте отвертку для снятия крышек и изоляции с бака Некоторые баки на 240 В имеют единственную дверцу доступа и единственный термостат Покупайте новые детали, соответствующие старым Покупайте детали в хозяйственном магазине Термостаты и элементы обычно взаимозаменяемы между марками электрического водонагревателя Исключение составляет Whirlpool energy-smart, показанный ниже на странице. Термостаты обычно покрыт пластиковым защитным экраном. Новый защитный экран в комплекте с некоторыми новыми термостатами Назначение протектора – защитить домовладельца от поражения электрическим током при толкании кнопка сброса или регулировка температуры при включении питания. У старых обогревателей может не быть пластикового кожуха. Купить: Защита клемм верхнего элемента Защита клемм нижнего элемента
	Сфотографируйте провода … перед запуском Сфотографируйте провода или нарисуйте изображение, показывающее расположение каждого провода
Изображение большего размера См. большое изображение общей схемы подключения Цвет проводов может быть разным Сделайте снимок проводки перед запуском. См. верхние термостаты с цифрами	Шаги по замене термостата Инструкции для обоих верхних и нижние термостаты Питание отключено, и проверили, что питание отключено, используя шаги выше Используйте цифровую камеру и сделайте снимок проводов или нарисуйте изображение, показывающее расположение каждого провода Снимите провода с термостата Термостат удерживается на месте металлической пружиной, которая защелкивается проушины на термостате Оттяните металлическую пружину с обеих сторон (сделайте инструмент, используя кусок провод вешалки) Вытащите старый термостат Установите новый термостат на место, поверните термостат, чтобы убедиться, что он проводится плоский и плотно прилегающий к резервуару металлическая пружина Термостат считывает температуру через поверхность металлического резервуара Используйте отвертку для регулировки температуры См. изображения, показывающие, как регулировать температуру до 120 (или выше, если не хватает горячей воды) Снова подсоедините провода <> сильно затяните винты медный провод Важно…. Нажмите красную кнопку сброса, чтобы убедитесь, что он включен После замены термостата снова установите заводскую изоляцию. термостат Изоляция должна закрывать термостат, чтобы избежать повышения температуры воды. чем желаемый набор точка Резервуар должен быть заполнен водой, иначе элементы мгновенно перегорят Включите питание Приложите ухо к водонагревателю, чтобы услышать пузырящийся шипящий звук, который говорит водонагреватель включен Если бак полностью нагревается, водонагреватель не включается. Если танк частично нагревается, затем включается нижний элемент.Если бак холодный, тогда включится верхний элемент. Как это работает Установите дверцы доступа обратно в резервуар Люки доступа и изоляция необходимы для того, чтобы термостат считывал правильные показания температура Если водонагреватель по-прежнему не работает, см. поиск и устранение неисправностей
Сгорел термостат Чем это было вызвано? Электричество найден путь от клемм на термостате к голому металлическому резервуару. Но огонь не выкладывала т.к. на бак заводские крышки и утеплитель были на стороне бака Всегда подключайте заземляющий провод к водонагревателю. Всегда держите изоляцию и крышку установленными на баке.	Инспекционные находки сожжены термостат или оплавленная проволока Выключите питание Замените деталь Тестовые провода Тестовые провода с мультиметром Купить: Мультиметры на Amazon Ресурс Как проверить провода водонагревателя
Пожар безопасность	Пожарная безопасность Все провода должны быть одного калибра (одинакового диаметра). Или подключите разные калибровать провода с помощью вставных соединителей Используется только медный провод. Только сплошной провод.Никогда не используйте многожильный провод. Только медь под винтовой пластиной, без изоляции под винтовой пластиной. Максимум 2 провода под винтовой пластиной. Провода должны быть полностью вставлены под пластину винта. И винтовая пластина очень плотно прилегает к проводам. Провода не должны проходить поверх термостата или элементов, их необходимо проталкивать. в сторону. Провода могут проходить поверх других проводов, но не в местах их расположения. подключение к элементу или термостату.
	Используйте разъемы для проводов, когда провода слишком короткие Купить: Нажать на соединителях проводов на Amazon Красный 3-контактный разъем (показан) для провода калибра 10–14 Желтый 4P для провода калибра 12–18
	Термостат должен плотно прилегать к резервуар Покачивайте термостат, чтобы убедиться, что он плотно прилегает к резервуару Термостат плотно прилегает к стенке резервуара, поэтому показания температуры точный и водонагреватель защищен от перегрева Доступ двери и изоляцию необходимо надеть на термостат, чтобы избежать более высокого температура воды выше заданного значения, что приводит к перегреву, что приведет к сбросу ECO.
См. больше	Дважды проверьте проводку термостата Сравните проводку с иллюстрацией Ресурсы: Как подключить термостаты Как работают термостаты водонагревателя Красный Кнопка сброса: Отключение энергии ECO отключает питание водонагревателя при повышении температуры. достигает 150-170
	Регулировка температуры на термостате с помощью отвертки. Рекомендуемая температура 120 градусов F для эффективности и во избежание кипяток. Если в доме не хватает горячей воды, увеличьте температуру. Термостат настройки являются приблизительными. Калибровка разная для каждого термостат. Используйте термометр для приготовления пищи, чтобы измерить температуру воды, когда требуется точная температура. Проблемы из-за настройки высокой температуры включают более высокий счет, быстрее накопление осадка. Минералы могут перегонять воду, когда температура воды превышает 140 градусов. Вода расширяется при более высокой температуре. Клапан TP выпускает воду. Давление не должно превышать 80 фунтов на квадратный дюйм. Ресурсы: Как отрегулировать температуру водонагревателя 9 способов экономии с водонагревателем Проверить и заменить клапан TP. Установить расширительный бачок. Проверяйте на утечки один раз в год. Испытание на высокое давление воды более 80 фунтов на квадратный дюйм, что может повредить резервуар и трубопроводы Формулы и терминология
	Изоляция и крышка должны быть закрыты термостат. Воздействие термостата на охлаждение помещения температура приведет к тому, что бак перегрев. Термостат не может считывать правильную температуру, если он не накрыт правильно. Купить: Защита клемм верхнего элемента Защита клемм нижнего элемента Resource Устранение неисправностей электрического водонагревателя
	Инспекция обнаруживает утечку / ржавчину вокруг элемента Ресурсы: Замените элемент и прокладку Осмотрите анодный стержень Утечка ресурсов водонагревателя Как установить электрический водонагреватель
	Схема выключатели / полностью выключить / а затем полностью включить Водонагреватель отключает выключатель Как заменить автоматический выключатель Как подключить gfci Можно ли использовать выключатель переменного тока для выключателя постоянного тока Как сбросить автоматический выключатель Недостаточно места для автоматических выключателей Автоматические выключатели Как установить вспомогательную панель Зачем вам нужен провод заземления Сопоставьте выключатель и размер провода Как подключать вспомогательную панель См. Внутреннюю часть коробки выключателя Как подключить предохранительный выключатель Как подключить устройство защиты от перенапряжения на весь дом Показатели в ваттах и амперах Рисунок правильного провода и прерывателя
	Добавить другой термостат к водонагревателю Для пример отключения питания рециркуляционного насоса, который перекачивает воду из солнечная панель или вторичный бак…или управлять электрическим водонагревателем от газовый водонагреватель … или выключить электромагнитный клапан, отключающий газ линии … или подключитесь к световому индикатору, чтобы уведомить, когда резервуар достигнет установленного точка … или подключите к соленоидному водяному клапану, который включает горячую воду. Термостат механический и работает от 12-12 вольт переменного / постоянного тока, 120-208-240, 277 вольт переменного тока. Ресурс Добавить еще термостат на газовый или электрический водонагреватель
Биметаллический термостат с магнитом для всех видов проектов DIY	Биметаллический термостаты / камин, печь, охлаждающий вентилятор и т. д. Магнит…. скобки не нужны. ВКЛ при 120F / ВЫКЛ при 90 F … используйте реле, если вы хотите ВЫКЛ при 120F и ВКЛ при 90F Номинальный ток 15 А @ 120 Вольт. Работает с любым напряжением 12-24-28-120-208-240-277 Переключатель механический не требует напряжения для работы переключателя Купите термостат 90-120 градусов F: Комплект магнитного термостата на Amazon Термостат переключатели на Amazon Регулируемый термостат 90-120 Термостат духовки Ресурсы: Биметаллический термостат, пределы переключателя T36 therm-o-disk

Как проверить термостат водонагревателя и заменить его при необходимости

Ваша горячая вода не горячая, и в руководстве сказано; проверить термостат. А вы знаете, как проверить термостат водонагревателя? А если окажется, что он неисправен, знаете ли вы, как заменить термостат водонагревателя? Все хорошие вопросы, на которые эта статья ответит!

Если ваш электрический водонагреватель не нагревает воду, есть две вероятные причины. Это может быть неисправный нагревательный элемент или неисправный термостат. В этой статье вы найдете пошаговые инструкции, как проверить термостат водонагревателя и при необходимости заменить его. На самом деле это не так сложно, как кажется!

Основы термостата водонагревателя

Термостат электрического водонагревателя расположен под съемной панелью на передней части бака водонагревателя.

Термостат отвечает за поддержание горячей воды в баке. Он делает это путем размыкания и замыкания контактов, чтобы включать и выключать поток электричества к нагревательным элементам, которые погружены в резервуар и фактически нагревают воду.

Есть биметаллический выключатель, который прилегает к стенке бака водонагревателя. По мере того, как вода внутри резервуара нагревается, стальной резервуар нагревается и нагревает биметаллический переключатель внутри термостата.

Если ваш водонагреватель настроен на рекомендованные 120 ° F, то, как только температура термостата достигает 120 ° F, биметаллический переключатель размыкается, и подача электроэнергии к нагревательному элементу прекращается.

Обратное происходит, когда температура падает ниже уставки 120 ° F. Биметаллический переключатель замыкается, и электричество проходит к нагревательному элементу.

Это видео покажет вам, как работает термостат вашего водонагревателя.

Посмотреть видео

Определение того, какой термостат неисправен

В большинстве водонагревателей емкостью 30 галлонов и более используются два нагревательных элемента, каждый со своим собственным термостатом.

Термостаты подключены так, что одновременно включен только один нагревательный элемент.

Верхний термостат доводит верхнюю 1/3 воды в баке до заданной температуры. Затем он отключается и переключает электричество на нижний термостат.

Два термостата не совпадают, и при выходе из строя одного водонагреватель будет реагировать по-разному.

Как определить, какой термостат вышел из строя

Неисправность верхнего термостата – Если ваш верхний термостат (или нагревательный элемент) неисправен, водонагреватель полностью перестанет нагревать воду.Поскольку верхний термостат управляет нижним термостатом, при выходе из строя верхнего термостата нижний никогда не включается.
Неисправность нижнего термостата – Если ваш нижний термостат (или нагревательный элемент) неисправен, вы либо заметите, что горячая вода теплая, либо горячая вода быстро закончится. Это связано с тем, что верхний термостат будет сигнализировать нагревательному элементу о необходимости нагреть верхнюю 1/3 воды в резервуаре, но нижний термостат неисправен и не может включить нижний нагревательный элемент.

Как проверить термостат водонагревателя

Во-первых, вам необходимо проверить целостность цепи. Для этого вам понадобятся крестовая отвертка с плоской головкой и мультиметр. Перед тем, как начать работу с электрическим водонагревателем, всегда отключайте питание. Затем убедитесь, что питание отключено. Вот как:

Отключите питание водонагревателя

Переведите выключатель в положение ВЫКЛ на главной электрической панели.
Снимите крышку доступа к термостату.
Снимите изоляцию и пластиковую защитную крышку.
Коснитесь одним щупом мультиметра заземленного металла (например, неокрашенного металлического корпуса резервуара).
Прикоснитесь другим щупом к каждой клемме термостата и к обоим клеммам нагревательного элемента.
Мультиметр должен постоянно показывать отсутствие напряжения (ноль).
Посмотрите видео, чтобы наглядно увидеть, как отключить питание водонагревателя.

Как проверить термостат водонагревателя на непрерывность

Когда питание отключено на главной электрической панели, пора проверить термостат водонагревателя.

Step One

Проверьте, не сработала ли кнопка сброса. Если это так, продолжайте и сбросьте его.
Снимите провода с термостата. Обратите внимание на то, как они связаны.

Шаг второй

Прикоснитесь к одному из выводов мультиметра к левой клемме с помощью кнопки сброса.
Коснитесь другим проводом мультиметра другой клеммы с левой стороны кнопки сброса.
Мультиметр должен показывать близкое к нулю, если на термостате есть обрыв.Если , а не , показывает близкое к нулю значение, термостат неисправен и его необходимо заменить.
Повторите тест на клеммах справа с помощью кнопки сброса.

Шаг третий

Проверьте нижнюю часть термостата, прикоснувшись одним проводом к общей клемме (рядом с настройкой температуры), а вторым проводом к левой клемме нагревательного элемента.
Если вода в резервуаре на ниже заданной температуры термостата, мультиметр должен показывать сопротивление, близкое к нулю.
Переместите нижний провод от левой клеммы нагревательного элемента к правой клемме нагревательного элемента. Мультиметр должен показывать НЕТ непрерывности.
Если вода в баке на выше заданной температуры термостата, вы должны увидеть прямо противоположные результаты.
Если термостат работает должным образом, вам необходимо проверить нижний термостат.

Шаг четвертый

Отсоедините провода питания от нижнего термостата.
Прикоснитесь проводом к одному из выводов, а вторым проводом к другому выводу.
Если температура воды на ниже заданной температуры термостата, мультиметр должен показывать сопротивление, близкое к нулю.
Если температура воды на выше установленной температуры термостата, мультиметр не должен показывать непрерывность.
Противоположное значение указывает на неисправный термостат.

Посмотрите видео

Как купить новые термостаты водонагревателя

Если вы определили, что один из термостатов вашего водонагревателя неисправен и нуждается в замене, рекомендуется заменить их оба.Термостаты можно приобрести по отдельности или в комплекте.

Покупка комплекта для настройки

Возможно, вы захотите приобрести комплект для настройки, который включает в себя верхний и нижний термостаты, а также 2 новых нагревательных элемента. Это может стоить на несколько долларов больше, но в большинстве случаев вы заметите разницу в том, как работает ваш водонагреватель.

Это особенно хорошая идея, если ваш водонагреватель прослужит еще как минимум несколько лет.

Комплект для настройки ZERO EWH-01 подходит для большинства электрических водонагревателей.Он включает в себя 1 верхний и нижний термостат одновременного нагрева воды и 2 ввинчиваемых нагревательных элемента HWD.

Rheem также предлагает OEM-комплект для настройки электрических водонагревателей.

Если вы все же решите заменить нагревательные элементы одновременно, убедитесь, что нагревательные элементы имеют правильный размер и тип для вашего водонагревателя. Эта статья поможет вам подобрать подходящий нагревательный элемент.

Покупка верхнего или нижнего термостата

Хотя всегда рекомендуется заменять оба термостата одновременно, иногда имеет смысл просто заменить неисправный.

Это особенно верно, если в вашем будущем появится новый водонагреватель, и вы просто пытаетесь запустить свой текущий водонагреватель, пока не купите новый.

Верхний термостат Camco 08163 имеет встроенный переключатель сброса, регулируемые настройки температуры и поставляется с годовой гарантией.

Если хотите, Rheem также производит верхний термостат OEM.

Если вам нужен нижний термостат, Camco 8123 – хороший недорогой вариант, и, конечно же, Rheem также предлагает его.

Одноэлементные водонагреватели

Мы сосредоточились на двухэлементных водонагревателях, но некоторые, особенно резервуары на 20 галлонов или меньше, будут нагревать воду с помощью одного нагревательного элемента. Эти водонагреватели имеют разную проводку и требуют одноэлементного термостата.

Они могут выглядеть очень похожими на верхний двухэлементный термостат, однако у них меньше клемм для проводов.

Одноэлементный термостат Camco

Одноэлементный термостат Camco 07843 имеет встроенный предохранительный выключатель, регулируемые настройки температуры и включает в себя защитную крышку.

Как заменить термостат водонагревателя

Заменить термостат водонагревателя очень просто, и вы сможете сделать это самостоятельно без каких-либо проблем. Однако многим домовладельцам удобнее нанять профессионального сантехника для выполнения этой работы.

Вам понадобится крестовая отвертка с плоским экраном, мультиметр и новый термостат. Убедитесь, что вы приобрели правильный термостат для вашего водонагревателя.

Отключите питание водонагревателя

Переведите выключатель в положение ВЫКЛ на главной электрической панели.
Снимите крышку доступа к термостату.
Снимите изоляцию и пластиковую защитную крышку.
Коснитесь одним щупом мультиметра заземленного металла (например, неокрашенного металлического корпуса резервуара).
Прикоснитесь другим щупом к каждой клемме термостата и к обоим клеммам нагревательного элемента.
Мультиметр должен постоянно показывать отсутствие напряжения (ноль).

Step One

Отсоедините провода термостата.Обратите внимание на то, как они будут подключаться заново.
Осторожно выньте термостат из удерживающего кронштейна.

Шаг второй

Замените старый термостат на новый. Убедитесь, что это правильный термостат для вашего обогревателя.
Убедитесь, что задняя часть термостата плотно прилегает к резервуару.
Подсоедините провода к термостату.
Заменить защитную крышку.

Шаг третий

Проверьте и отрегулируйте настройку температуры на 120 ° F.
Заменить изоляцию и крышку доступа.
Включите питание водонагревателя.

Посмотреть видео

Общие вопросы

Вот несколько общих вопросов, которые домовладельцы задают относительно термостатов водонагревателей:

Универсальны ли термостаты электрических водонагревателей?

Нет. В некоторых водонагревателях используются два нагревательных элемента, а в других вода нагревается одним элементом. Это не то же самое, поэтому вам нужно убедиться, что вы покупаете правильный тип для вашего водонагревателя.

Кроме того, в двухэлементных водонагревателях нижний и верхний термостаты не совпадают и не могут использоваться взаимозаменяемо. Верхний термостат больше и имеет больше выводов, чем нижний.

Всегда рекомендуется проверять информационную бирку на водонагревателе, чтобы убедиться, что вы покупаете правильный термостат. Существуют десятки производителей бытовых электрических водонагревателей, и большинство из них могут использовать OEM-запчасти, но если вы потратите несколько дополнительных минут заранее, это сэкономит вам время, деньги и разочарование в будущем.

Как сбросить термостат водонагревателя?

Если ваш термостат сработал, вы можете открыть крышку доступа на передней части бака и удалить изоляцию. На термостате должна быть красная кнопка. Просто нажмите, чтобы сбросить. Если он снова сработает, у вас более серьезная проблема (см. Ниже).

Что вызывает срабатывание термостата?

Термостат может отключиться по нескольким причинам. Наиболее распространенными являются неисправный термостат или нагревательный элемент, но это также может быть вызвано ненадежным электрическим соединением или даже неисправной кнопкой сброса.Если вы не можете определить причину, обратитесь к профессиональному сантехнику.

7 шагов для проверки термостата водонагревателя

Когда вы проверите свой электрический водонагреватель, вы заметите два термостата на блоке – один вверху и один внизу. Каждое из этих устройств управляет двумя различными нагревательными элементами.

Если повернуть кран горячей воды, а холодная вода потечет, то поврежден верхний термостат. Но если вода горячая, которая потом становится холодной, значит, у вас поврежден нижний термостат.

Однако вам нужно знать, как проверить термостат водонагревателя, чтобы найти неисправный блок. Как только вы выполните эту задачу, вы сможете исправить . Независимо от того, используете ли вы пропановый водонагреватель без резервуара или какой-либо другой, термостат отлично подойдет для регулирования температуры. Но сначала давайте посмотрим, как работает термостат.

Как работает термостат?

Обычно электрический водонагреватель имеет три основных характеристики. Они включают в себя нагревательный элемент, термостат и переключатель для предотвращения перегрева агрегата.

Вы можете использовать термостат для производства нагретой воды для различных целей. Например, уровень тепла, необходимый для стирки, может отличаться от уровня тепла, необходимого для принятия душа. Кроме того, он контролирует ток, который течет к другому термостату или нагревательному элементу.

Электронагреватель с резервуаром для хранения не менее 30 галлонов поставляется с двумя нагревательными элементами с термостатом на каждом из них. Термостат наверху действует как первичный, имея концевой выключатель верхнего предела.А вот нижний фиксирует любое изменение температуры воды.

Оба термостата (на одном водонагревателе) имеют разные характеристики. Они даже не работают одновременно.

Выключатель верхнего предела находится на месте верхнего термостата. У него также есть кнопка, которая останавливает его работу, особенно когда вода поднимается выше 170F. Чтобы восстановить настройки по умолчанию, нажмите эту кнопку.

Чтобы установить термостат на водонагревателе, вам необходимо настроить оба термостата на одинаковую температуру.В качестве альтернативы вы можете отрегулировать верхний элемент на более низкую температуру, тем самым позволяя нижнему элементу активироваться первым.

Для водонагревателей с меньшими резервуарами (не более 30 галлонов) один термостат и нагревательный элемент регулируют температуру. Но они используют концевой выключатель, как и в более крупных водонагревателях.

Как проверить термостат водонагревателя

Если вы хотите проверить термостат на электрическом водонагревателе, вам также необходимо проверить нагревательный элемент.Это важно, особенно потому, что открытые и заземленные нагревательные элементы приводят к неточным испытаниям.

Для поиска неисправностей понадобится отвертка. Вам также необходимо будет проверить термостат водонагревателя с помощью цифровых мультиметров. Теперь давайте начнем со следующих шагов, как проверить водонагреватель с помощью мультиметра.

Подойдите к клеммам термостата и проверьте, есть ли на него питание. Если это так, у вас будет показание 240 В на клеммах 1 и 3.Но если показания нет, проверьте его источник питания. Также проверьте ток на выключателе верхнего предела.
Отключите нижний термостат, повернув его ручку на наименьшее значение. Затем увеличьте температуру на верхнем термостате, чтобы найти неисправности.
Поместите штыри мультиметра на клемму 1 и синий провод нагревательного элемента. Это поможет вам определить, подается ли питание между верхним нагревательным элементом и синим проводом.
Если прибор показывает 240 В, это означает, что на установку подано питание.Затем поместите штыри на клемму 2 и синий провод нагревательного элемента. Но если показаний нет, значит термостат неисправен.
Перейти к нижнему термостату на нагревателе. Установите ручку верхнего термостата на минимальное значение, в то время как вы устанавливаете другой термостат на самый высокий уровень.
Вернитесь к клемме 1 и красному проводу нижнего нагревательного элемента. Поместите зонд на оба из них, чтобы определить мощность. Если он показывает 240 В, значит, в настройке есть питание.
Поместите щупы на клемму 2 и красный провод нижнего нагревательного элемента. Если у вас нет показаний, то вам нужно будет заменить термостат на новый.

Как заменить неисправный термостат на электрическом водонагревателе

Сменить термостат на электрическом водонагревателе так же просто, как установить электрический выключатель. Зная, как проверить термостат, вы даже можете выполнить ремонт, не опорожняя накопительный бак. Тем не менее, вы должны выключить источник питания и проверить провода на наличие напряжения, прежде чем что-либо делать, чтобы предотвратить возможные несчастные случаи.

Для очень горячей воды вам необходимо заменить оба термостата на вашем водонагревателе. Даже если проблема вызвана одним термостатом, рекомендуется заменить два термостата, поскольку они доступны по цене.

Перед заменой текущего термостата рекомендуется приобрести новый той же марки. Если вы не можете найти такой элемент, поищите подходящую замену у другого производителя.

Не забудьте добавить в свой список бесконтактный тестер напряжения и отвертки.

Отключить источник питания

Отключите электропитание, отключив прерыватель, подключенный к водонагревателю. Обычно автоматические выключатели водонагревателя состоят из двух отдельных однополюсных переключателей с номинальным током 30 А. Но некоторые модели предлагают больше усилителей.

Снимите панель, защищающую термостат и нагревательный элемент вашего электрического водонагревателя. Поскольку в некоторых моделях панели прикручены, вам может потребоваться отвертка. Убедитесь, что вы удалили изоляцию с задней стороны панели, но не касайтесь проводов.

Убедитесь, что в термостате нет тока, чтобы избежать поражения электрическим током. На этом этапе можно использовать бесконтактный тестер напряжения для проверки винтовых клемм и проводов.

Вытащите неисправный термостат

Сделайте снимок соединений на термостате. Изображение послужит руководством после того, как вы научитесь тестировать термостат. Вы также можете сделать быстрый рисунок, если хотите.

Отвинтите обе винтовые клеммы на термостате.Затем подденьте каждую проволоку на них обоих. После этого освободите термостат от зажимов и выньте его из камеры. Используйте минимальное усилие, чтобы не повредить зажимы. Используйте минимальное усилие, чтобы не повредить зажимы.

Установите новый термостат

Закрепите новый термостат в соответствующих зажимах. Убедитесь, что он правильно лежит на поверхности резервуара для хранения. Подсоедините оба провода цепи к соответствующей винтовой клемме. Зафиксируйте их, затянув винты.

Установите желаемую температуру на термостате. Здесь вам понадобится отвертка с плоским лезвием. Рекомендуется установить температуру 120 ° F.

Добавить последние штрихи

Заменить панель камеры и изоляцию термостата. Подключите цепь к источнику питания, активировав автоматический выключатель. Включите водонагреватель на два часа, затем откройте кран с горячей водой, чтобы проверить, хорошо ли нагрелась вода.

Как найти и устранить неисправность термостата электрического водонагревателя

Поиск и устранение неисправностей термостата на водонагревателе может показаться трудным.Но с этим руководством вы сможете справиться с этой задачей, не обращаясь к профессионалу.

Подойдите к выключателю и отключите питание термостата. Этот шаг жизненно важен, потому что он защищает вас от поражения электрическим током. Если вы работаете с двухполюсным выключателем, оба выключателя сработают одновременно.
Вытащите две панели, защищающие термостат. Под крышкой лежит изоляция, подходящая к проему. Снимите и отложите для будущей установки.
Найдите пластиковую панель на термостате и нагревательном элементе.Под панелью находится кнопка. Нажмите на нее, чтобы убедиться, что она в идеальном состоянии.
Проверьте, нет ли «щелчка» при нажатии кнопки. Если вы чувствуете что-либо, включите питание и дайте ему поработать несколько минут.
Убедитесь, что на устройство не подается питание, особенно если вы хотите продолжать работать с устройством. Для этого поднесите бесконтактный тестер напряжения к паре проводов вверху. Если вы не замечаете никаких световых сигналов или звуковых сигналов на счетчике, значит, на термостате нет электричества.
Работайте с блоком, как если бы он был включен, даже если вы не обнаруживаете показаний на тестере. Осторожно вытащите или открутите пластиковую крышку термостата. Избегайте попадания пальцев глубоко в устройство, чтобы предотвратить возможные несчастные случаи.
Достаньте вольтметр и установите его минимум на 240 вольт. Наденьте измерительный провод на все верхние винты. Если у вас есть показания, значит, питание включено, выключите его и проверьте еще раз. На агрегате не должно быть питания.

Заключение

Электрический водонагреватель имеет термостат, как и водонагреватель без резервуара . К счастью, для проверки и ремонта неисправного термостата требуется несколько инструментов, например мультиметр и пара отверток. Чтобы решить эту проблему, вам даже не потребуются специальные навыки. Вам просто нужно выполнить эти простые шаги.

Отключить питание
Проверить устройство.
Если есть проблемы, вытащите текущий термостат и установите новый. Рекомендуется проверять устройство на наличие тока, чтобы избежать ударов во время работы.

Надеемся, вам понравилась эта статья.Если у вас есть какие-либо комментарии, вы можете оставить их в свободном месте ниже.

Купить Многофункциональный высококачественный электрокотловый термостат для водонагревателя

Получите нужный вид. термостат водонагревателя электрического котла на Alibaba.com. Они помогают в измерении температуры или холода тела. Термостат для водонагревателя электрического бойлера дает математическое представление температуры в таких единицах, как Цельсий, Кельвин и Фаренгейт. Они соприкасаются с телом для получения точных показаний.С использованием. Термостат для водонагревателя электрического котла является основным продуктом в производственной, исследовательской и медицинской промышленности. Они бывают разных конструкций и моделей работы.

Термостат для водонагревателя длинные и удобные в использовании. Эти приборы чувствительны и имеют наконечники, которые обнаруживают изменения температуры предметов или людей. Термостат для водонагревателя электрического бойлера имеет прозрачное стекло для получения четких показаний.Они просты в использовании и понимании, и они четко откалиброваны. У них есть специальные жидкости, которые помогают им работать. Термостат водонагревателя электрического котла жидкостей видны, что дает им четкую видимость невооруженным глазом. Жидкость использует тепловое расширение и равномерно поднимается или опускается. Эти функции обеспечивают точность при чтении. Тепловая жидкость должна иметь низкую температуру замерзания, чтобы давать точные показания.

Возьмите из широкого ассортимента подлинных. электрический котел, термостат водонагревателя на Алибабе.com от проверенных продавцов. Эти инструменты дешевы, что делает их экономичными. Прибор прочен и служит долгое время. Термостат водонагревателя устойчив к царапинам, имеет высокий уровень точности и прост в калибровке .. Термостат водонагревателя легко читается и безопасны в использовании благодаря функциям удаленного измерения.

Alibaba.com предлагает большой выбор. электрокотловый водонагреватель-термостат вариантов по отличным ценам.Покупайте эти доступные по цене. Термостат водонагревателя электрический котел от проверенных поставщиков и производителей на сайте. Это очень портативные и чувствительные инструменты. Эти инструменты экономичны и эффективны в эксплуатации.

Поиск и устранение неисправностей термостата на водонагревателе

В зависимости от объема бака в галлонах электрический водонагреватель состоит из одного или двух термостатов, которые регулируют температуру воды.Термостаты работают, включая нагревательные элементы, когда вода остывает ниже определенной температуры. Если какой-либо из термостатов перестанет работать, вы не сможете получить горячую воду или вода может начать нагреваться до очень опасных температур.

Проблема с электрическим водонагревателем

Вы можете распознать проблемы с водонагревателем, если вода нагревается слишком медленно, вообще не производит горячую воду, производит горячую воду более низкого качества, чем обычно, или нагревает воду до опасно высоких температур.Проблема может заключаться в термостате вашего нагревательного устройства, который легко исправить простым ремонтом или заменой нагревательных элементов.

Обучение ремонту элементов горячей воды и термостатов

Во всех водонагревателях используются термостаты. Ремонт не является утомительной задачей, но требует работы с опасно высоким напряжением оборудования. Перед работой с нагревательным прибором всегда рекомендуется отключать основное электричество.

Если вы планируете самостоятельно отремонтировать водонагреватель, выполните следующие действия:

Начните с выключения прерывателя внутри панели прерывателя водонагревателя.Найдите винты, которыми электрическая панель доступа крепится к водонагревателю.
Далее откручиваем винты и открываем панель. Вы увидите электрическую проводку водонагревателя. С некоторой осторожностью отключите электричество. Вы узнаете, отключилось ли электричество по датчику напряжения, который перестает мигать.
Теперь вы можете снять защитную панель и обнажить изоляцию позади нее.
Далее снимите пластиковую защитную крышку с термостата и присвойте номер каждому винту термостата, если к нему прикреплен провод.
Осторожно возьмитесь за каждую проволоку и оберните кусок малярной ленты вокруг каждой проволоки, соединенной с винтом. Напишите на ленте соответствующий номер группы термостата. Таким образом, если к винту термостата 3 прикреплен провод, на нем будет лента с номером 3.
Теперь осторожно ослабьте винт перед термостатом и снимите провода позади него. Затем снимите монтажные зажимы с термостата и снимите термостат с нагревателя. Возьмите с собой этот термостат и найдите ему замену.Принесите домой запасной термостат, похожий на ваш старый.
Пронумеруйте винты термостата на новом устройстве, как вы делали ранее. Убедитесь, что номера на старом термостате совпадают с номерами на новом.
Осторожно возьмите провода от водонагревателя и присоедините их к соответствующим винтам на термостате.
Прикрепите пластиковую защиту обратно к термостату и убедитесь, что красная кнопка «Сброс» видна через отверстие на крышке.Установите температуру термостата на 120 градусов по Фаренгейту с помощью отвертки.
Наконец, включите прерыватель и нажмите кнопку сброса. Замените панель доступа и изоляцию. Повторите тот же процесс, если за верхней панелью доступа находится еще один термостат.

Перед ремонтом системы убедитесь, что у вас есть все необходимое оборудование, такое как отвертка, малярный скотч, перчатки, запасной термостат и т. Д. С собой. Также убедитесь, что электричество отключено, чтобы вы могли работать с системой, не подвергаясь риску поражения электрическим током.Если вам нужна помощь, не стесняйтесь обращаться в Service Champions по отоплению и кондиционированию воздуха.

В зависимости от объема бака в галлонах электрический водонагреватель состоит из одного или двух термостатов, которые регулируют температуру воды. Термостаты работают, включая нагревательные элементы, когда вода остывает ниже определенной температуры. Если какой-либо из термостатов перестанет работать, вы не сможете получить горячую воду или вода может начать нагреваться до очень опасных температур.

Проблема с электрическим водонагревателем

Вы можете распознать проблемы с водонагревателем, если вода нагревается слишком медленно, вообще не производит горячую воду, производит горячую воду более низкого качества, чем обычно, или нагревает воду до опасно высоких температур. Проблема может заключаться в термостате вашего нагревательного устройства, который легко исправить простым ремонтом или заменой нагревательных элементов.

Обучение ремонту элементов горячей воды и термостатов

Во всех водонагревателях используются термостаты.Ремонт не является утомительной задачей, но требует работы с опасно высоким напряжением оборудования. Перед работой с нагревательным прибором всегда рекомендуется отключать основное электричество.

Если вы планируете самостоятельно отремонтировать водонагреватель, выполните следующие действия:

Начните с выключения прерывателя внутри панели прерывателя водонагревателя. Найдите винты, которыми электрическая панель доступа крепится к водонагревателю.
Далее откручиваем винты и открываем панель. Вы увидите электрическую проводку водонагревателя. С некоторой осторожностью отключите электричество. Вы узнаете, отключилось ли электричество по датчику напряжения, который перестает мигать.
Теперь вы можете снять защитную панель и обнажить изоляцию позади нее.
Далее снимите пластиковую защитную крышку с термостата и присвойте номер каждому винту термостата, если к нему прикреплен провод.
Осторожно возьмитесь за каждую проволоку и оберните кусок малярной ленты вокруг каждой проволоки, соединенной с винтом.Напишите на ленте соответствующий номер группы термостата. Таким образом, если к винту термостата 3 прикреплен провод, на нем будет лента с номером 3.
Теперь осторожно ослабьте винт перед термостатом и снимите провода позади него. Затем снимите монтажные зажимы с термостата и снимите термостат с нагревателя. Возьмите с собой этот термостат и найдите ему замену. Принесите домой запасной термостат, похожий на ваш старый.
Пронумеруйте винты термостата на новом устройстве, как вы делали ранее. Убедитесь, что номера на старом термостате совпадают с номерами на новом.
Осторожно возьмите провода от водонагревателя и присоедините их к соответствующим винтам на термостате.
Прикрепите пластиковую защиту обратно к термостату и убедитесь, что красная кнопка «Сброс» видна через отверстие на крышке. Установите температуру термостата на 120 градусов по Фаренгейту с помощью отвертки.
Наконец, включите прерыватель и нажмите кнопку сброса. Замените панель доступа и изоляцию. Повторите тот же процесс, если за верхней панелью доступа находится еще один термостат.

Как проверить, устранить неисправности и отремонтировать термостат электрического водонагревателя: Руководство DIY

В Америке ежегодно заменяется около 1,5 миллиона водонагревателей.

Это много. Однако не при всех проблемах водонагревателя стоит замена водонагревателя. Вы можете самостоятельно устранить некоторые неисправности термостата электрического водонагревателя в домашних условиях. И это то, о чем это руководство.

Теперь давайте узнаем, как проверить и отремонтировать термостат электрического водонагревателя. Но сначала, каково назначение термостата электрического водонагревателя и как он работает?

Для чего нужен термостат электрического водонагревателя?

Стираем одежду, моем посуду, принимаем душ с горячей водой. Но для этих мероприятий мы используем разный уровень горячей воды. И здесь важен термостат, поскольку он контролирует температуру в электронагревателе.

Электрический водонагреватель на самом базовом уровне представляет собой электрическое оборудование, состоящее из трех частей: нагревательного элемента, термостата и переключателя.

Таким образом, термостат действует как переключатель, который активируется при изменении температуры воды. Его основная цель – контролировать электрический ток, поступающий в водонагреватель, и направлять его на другой термостат (если он есть) или на нагревательный элемент.

Когда он обнаруживает низкую температуру воды, он запускает элементы для выделения тепла. Имейте в виду, что термостат не контактирует с водой в резервуаре.

Так как же узнать, холодная вода или горячая?

Задняя часть термостата плотно прижимается к резервуару с помощью зажима.А часть, где бак встречается с термостатом, не имеет изолятора. Таким образом, когда температура низкая, температура резервуара также низкая; и это то, что обнаруживает термостат.

Тем не менее, когда электричество поступает в устройство, нагревательный элемент становится очень горячим и преобразует энергию в тепло. Это затем превратит вашу холодную воду в горячую; достигая около 120 ° F.

И, наконец, выключатель верхнего предела предотвращает обжигание горячей воды.

Как работает термостат электрического водонагревателя?

Есть два типа электрических водонагревателей;

Водонагреватель одноэлементный
И двухэлементный водонагреватель

Одноэлементный тип имеет одноэлементный термостат и нагревательный элемент.Резервуары обычно меньше по размеру, поскольку для контроля температуры достаточно одного термостата.

Двухэлементный водонагреватель с другой стороны имеет два термостата и два нагревательных элемента. Большинство водонагревателей – это двухэлементные водонагреватели, и именно на этом мы сосредоточимся в этой статье. Хотя одноэлементный нагреватель можно протестировать и заменить таким же образом.

В основном они состоят из двух панелей, на которых размещены два нагревательных элемента и два термостата.

Термостаты электрического водонагревателя вырабатывают тепло в баке, позволяя течь электричеству в элементы.Однако оба термостата не работают одинаково и одновременно.

Верхний термостат управляет нагревательным элементом в верхней половине, имеет концевой выключатель и является основным термостатом. В то время как нижний контролирует нижний нагревательный элемент и определяет изменения температуры воды.

Имейте в виду, что выключатель верхнего предела, который расположен в той же области, что и верхний термостат, имеет кнопку сброса, которая срабатывает, когда вода становится очень горячей (более 170F).

Таким образом, верхний термостат срабатывает, когда вода в баке становится холодной или ниже заданного значения. Затем он нагревает воду, передавая мощность 240 В на верхний нагревательный элемент. Он продолжает нагревать воду до тех пор, пока не будет удовлетворена температура.

Дело в том, что горячая вода только в верхней половине, а в нижней части либо холодная, либо теплая. Таким образом, после того, как верхний термостат нагревает воду, мощность переходит к нижнему термостату, который затем передает энергию нижнему нагревательному элементу.

Когда нижний нагревательный элемент получает 240 В, он нагревает воду в нижней части до заданной температуры перед завершением процесса. Теперь вся вода в баке горячая.

Проблемы с электрическими водонагревателями

Иногда, когда ваши нагревательные элементы или термостаты водонагревателя выходят из строя, вы можете заметить изменения в агрегате.

Ваш водонагреватель может перестать вырабатывать горячую воду, если выйдет из строя верхний элемент или термостат. А если неисправен нижний элемент или термостат, вы заметите, что у вас быстро закончится горячая вода.Однако это могло произойти из-за холодной погоды или из-за отсутствия надлежащей теплоизоляции труб.

Вы также можете заметить, что ваше устройство вырабатывает горячую воду очень высокой температуры. Хотя это могло быть результатом слишком высокой температуры или смены времен года.

Если водонагреватель слишком долго нагревается, это может указывать на неисправный электрический водонагреватель. Другие проблемы включают плохое обслуживание резервуара или высокое давление воды в доме.

Как проверить термостат электрического водонагревателя и отремонтировать его: пошаговое руководство

Чтобы понять, в чем проблема, мы собираемся протестировать как термостаты, так и нагревательные элементы в нашем устройстве.

Обратите внимание, что когда ваши элементы открыты и заземлены, он может вернуть ложный результат, поэтому мы также их проверяем.

Для выполнения этого теста в следующих шагах нам понадобится отвертка с плоской головкой и Philips, а также цифровой мультиметр. Давай начнем.

Шаг 1. Выключите источник питания

Найдите на автоматическом выключателе панель выключателя водонагревателя и выключите водонагреватель или горячую воду.

Шаг 2: Снимите внешние панели доступа

Теперь перейдите к боковой части устройства и снимите верхнюю и нижнюю панели доступа к термостату с помощью отвертки с плоским жалом или гаечного ключа на 1/4 дюйма.

Шаг 3: Удалите изоляцию

Изоляцию можно полностью удалить или сложить поверх термостата. Также снимите пластиковый защитный кожух, закрывающий термостат и нагревательный элемент. Также закрепите изолятор лентой и постарайтесь не выдергивать проводку во время выполнения этого шага.

Шаг 4: Проверьте кнопку выключателя верхнего предела

Проверьте, не сработала ли красная кнопка сброса верхнего предела. Если да, нажмите.

Иногда красная кнопка переключателя может сработать, если нагревательные элементы вышли из строя, или контакты на термостате сработали предохранителями, или если термостат не откалиброван.

Шаг 5: Отсоедините провода

С помощью отвертки Philips отсоедините провода, входящие в каждую клемму.

Шаг 6: Установите максимальное значение температуры

Установите максимальную температуру на верхнем термостате, а на шкале мультиметра установите значение RX1.

Шаг 7: Проверьте термостат и нагревательный элемент мультиметром

Установите аналоговый или цифровой измеритель на минимальное сопротивление, которое должно составлять 200 Ом.Вы должны услышать щелчок.

Затем поместите черный щуп на левый винтовой зажим. Кроме того, поместите другой красный датчик на другой терминал, который все еще находится с левой стороны.

Затем снимите показания, чтобы проверить целостность термостата.

Если счетчик показывает ноль или значение, очень близкое к этому, ваш термостат работает правильно. Но если он слишком широкий, возможно, у вас неисправный термостат.

Кредиты: https://www.sunrisespecialty.com/how-to-test-water-heater-thermostat
Шаг 8: Повторите процесс для правой стороны
Также установите верхний термостат с правой стороны на минимальное значение и поместите датчики на винтовые клеммы.Это также должно вернуть нулевое значение.
Шаг 9: Снимите показания счетчика на нижнем термостате
После проверки верхнего термостата и его исправной работы проверьте нижний термостат, повторив тот же процесс.
Имейте в виду, что в нижнем термостате всего две клеммы. Обязательно проверьте показание, чтобы убедиться, что оно равно нулю.
Если вы уверены, что термостаты находятся в оптимальном состоянии, вы можете проверить свои нагревательные элементы. Но если необходимо заменить один или несколько термостатов, читайте дальше.
Как заменить неисправный термостат на электрическом водонагревателе
Заменить неисправный термостат довольно просто. К тому же купить новый дешево.
Итак, мы собираемся заменить два термостата, даже если проблема связана с одним термостатом. Но для этого вам необходимо приобрести термостаты того же производителя. Если вы не можете этого сделать, подойдет другой продукт подходящего бренда.
Инструменты, которые вам понадобятся.
Отвертка с плоской головкой
Отвертка Philips
Цифровой мультиметр или вольтметр
Запасной термостат
Ну вот.
Шаг 1: Выключите электропитание нагревателя
Вы не хотите работать при включенном питании. Итак, идите к выключателю и отключите источник питания, подключенный к водонагревателю.
Шаг 2: Снимите внешнюю панель доступа и изоляцию
Электрические водонагреватели имеют внешние панели доступа, которые защищают их термостаты и элементы. Отвинтите его и снимите изолирующую прокладку и пластиковое покрытие, но будьте осторожны, чтобы не прикасаться к проводам.
Шаг 3. Выньте термостат
Перед тем, как вытащить неисправный старый термостат, сфотографируйте проводку, чтобы знать, какой провод идет в клемму, когда вы подключаете новый термостат.Или вы можете промаркировать провод. Также проверьте, выключен ли он, с помощью мультиметра.
Затем отверните винтовые клеммы крестовой отверткой и отсоедините проводку. Затем вы можете вытащить термостат из крепежных зажимов и кронштейна. Но делайте это осторожно, чтобы не повредить зажимы.
Шаг 4: Установите новый термостат
Когда вы успешно вытащили неисправный термостат, вы собираетесь ремонтировать новый термостат в водонагревателе.
Разместите его правильно, чтобы он хорошо располагался на поверхности резервуара для хранения, и соедините правильные зажимы, используя изображение, которое вы сделали на предыдущем шаге.
Также прикрепите провода схемы к соответствующим винтовым клеммам и затяните винты.
И, может быть, неплохо было бы проверить, почистить, плюс поменять ТЭНы.
Если вы хотите приобрести новый водонагреватель, изучите его, прежде чем что-либо покупать.
Шаг 5: Установите температуру вашего нового термостата
Убедившись, что провода подключены правильно и настроили термостат, с помощью отвертки с плоским жалом установите желаемую температуру.
Рекомендуемая температура – 120 ° F.
Шаг 6. Замените все, что вы вынули
Теперь, когда все готово, пора заменить изоляторы и панель доступа к камере.
После этого снова подключите электропитание, включив выключатель водонагревателя на автоматическом выключателе.
Шаг 7. Цикл-тест вашего электрического водонагревателя
Теперь вы можете включить водонагреватель на два часа перед тем, как запустить кран с горячей водой, чтобы проверить, насколько хорошо водонагреватель нагрел вашу воду.
Другие проблемы с водонагревателями и способы их устранения
Утечки воды: Чаще всего причиной утечек являются протекающие клапаны и водопроводные соединения. Однако проблема может быть вызвана коррозией бака или незакрепленными элементами в баке водонагревателя. Ржавый резервуар не подлежит ремонту, но вам придется его заменить. Но если нагревательный элемент отсоединился, затяните его обратно гаечным ключом.
Шумы из резервуара: Если ваш резервуар издает грохот, треск или высокие звуки, это может быть результатом кипячения воды.Чрезмерный налет на дне резервуара может привести к его перегреву и вскипанию воды.
Исправить довольно просто. Сначала слейте воду из бака, чтобы смыть осадок. Если не работает, замените бачок.
Вода цвета ржавчины или неприятный запах: Если вода, вытекающая из вашего крана, красноватая, желтоватая или коричневатая, это означает, что некоторые части вашего водонагревателя корродированы и заржавели. Это также может означать, что в ваших трубах есть коррозия. В любом случае вам понадобится сантехник, чтобы разобраться в этом.
И если вода, протекающая в вашем доме, пахнет тухлыми яйцами, вероятно, в вашем резервуаре с горячей водой есть бактерии. Чтобы это исправить, может потребоваться замена стержня анода. Однако вы не можете сделать это самостоятельно. Также вызовите услуги профессионального сантехника.
Завершение
Теперь вы знаете, как легко проверить и заменить неисправный термостат водонагревателя. Однако работа с электричеством может быть очень опасной, поэтому примите меры, чтобы всегда отключать питание водонагревателя.
