Терморегулятор для отопления своими руками / Хабр

Представляю электронную разработку — самодельный терморегулятор для электрического отопления. Температура для системы отопления, устанавливается автоматически исходя из изменения уличной температуры. Терморегулятору не нужно в ручную, вносить и менять показания для поддержания температуры в отопительной системе.

В теплосети, есть подобные приборы. Для них четко прописаны соотношение средне суточной температур и диаметра стояка отопления. На основании этих данных, задается температура для системы отопления. Данную таблицу теплосети взял за основу. Конечно, некоторые факторы мне неизвестны, здание может оказаться к примеру, не утепленным. Теплопотери такого здания будут большими, нагрева может оказаться недостаточным для нормального отопления помещений. В терморегуляторе есть возможность вносить корректировки для табличных данных. (дополнительно можно прочитать материале по этой ссылке).

Я планировал показать видео в работе терморегулятора, с эклектическим котлом (25Кв), подключенным в систему отопления. Но как оказалось, здание, для которого все это делалось, долгое время было не жилое, при проверке, отопительная система практически вся пришла в негодность. Когда все восстановят, не известно, возможно это будет и не в этом году. Так как в реальных условиях я не могу настраивать терморегулятор и наблюдать динамику изменяя температурных процессов, как в отоплении, так и на улице, то я пошел другим путем. Для этих целей соорудил макет отопительной системы.

Роль электрокотла, выполняет стеклянная пол литровая банка, роль нагревательного элемента для воды- пятьсот ватный кипятильник. Но при таком объема воды, данной мощности было в избытке. Поэтому кипятильник подключил через диод, понизив мощность нагревателя.

Соединенные последовательно, два алюминиевых проточных радиатора, выполняют отбор тепла из отопительной системы, образуя подобие батареи. При помощи кулера создаю динамику остывания отопительной системы, так как программа в терморегуляторе отслеживает скорость нарастание и спад температуры в отопительной системе.

На обратке, расположен цифровой датчик температуры T1, на основании показаний которого поддерживается заданная температура в отопительной системе.

Чтобы система отопления начала работать, нужно чтобы датчик T2 (уличный) зафиксировал понижение температуры, ниже +10С. Для имитации изменения уличной температуры, сконструировал мини холодильник на элементе пельтье.

Описывать работу всей самодельной установки нет смысла, все заснял на видео.

Некоторые моменты о сборке электронного устройства:

Электроника терморегулятора, размещается на двух печатных платах, для просмотра и распечатки понадобится программа SprintLaut, не ниже версии 6.0. Терморегулятор для отопления крепится на дин рейку, благодаря корпусу серии Z101, но нечто не мешает расположить всю электронику в другой корпус подходящий по размерам, главное чтобы вас устраивало. В корпусе Z101 не предусмотрено окно для индикатора, так что придется самостоятельно разметить и вырезать. Номиналы радиодеталей указаны на схеме, кроме клеммников.

Для подключения проводов я применил клеммники серии WJ950-9.5-02P (9шт.) но их можно заменить на другие, при выборе учитывайте чтобы шаг между ножками совпадал, также высота клеммника не мешала закрываться корпусу. В терморегуляторе применяется микроконтроллер, который нужно запрограммировать, конечно, прошивку я также предоставляю в свободном доступе (возможно в процессе работы придется дорабатывать). Прошивая микроконтроллер, установите работу внутреннего тактового генератора микроконтроллера на 8Мгц.

P.S. Конечно, отопление дело серьезное и скорей всего придется доработать устройство, так что законченным устройством пока нельзя назвать. Все изменения, которым подвергнется терморегулятор я в дальнейшем внесу.

Скачать: Прошивка, печатные платы

Терморегулятор своими руками: инструкция по изготовлению

Среди разнообразных полезных штуковин, способных добавить комфорта в нашу жизнь, много таких, которые легко можно сделать самостоятельно.

В эту категорию входит и термостат, также называемый терморегулятором, — прибор, включающий и отключающий нагревательное или холодильное оборудование в соответствии с температурой среды, в которой он установлен.

Такое устройство может, к примеру, во время сильных холодов включать обогреватель в подвале, где хранятся овощи. Из нашей статьи вы узнаете о том, как можно сделать терморегулятор своими руками (для котла отопления, холодильника и других систем) и какие детали подходят для этого лучше всего.

[ads-pc-2]

Содержание

  • 1 Простой терморегулятор своими руками — схема
  • 2 Детали устройства регулятора температуры своими руками
  • 3 Электропитание терморегулятора
  • 4 Включение нагрузки
  • 5 Как сделать терморегулятор своими руками: пошаговая инструкция
  • 6 Каким должен быть нагреватель?
  • 7 Монтаж
  • 8 Настройка терморегулятора
  • 9 Видео на тему

Простой терморегулятор своими руками — схема

Устройство термостата особой сложностью не отличается, поэтому многие начинающие радиолюбители оттачивают на изготовлении этого прибора свое мастерство.

Схемы предлагаются самые разные, но наибольшее распространение получил вариант с применением особой микросхемы, называемой компаратором.

У этого элемента есть два входа и один выход. На один вход подается некое эталонное напряжение, которое соответствует требуемой температуре, а на второй – напряжение от термодатчика.

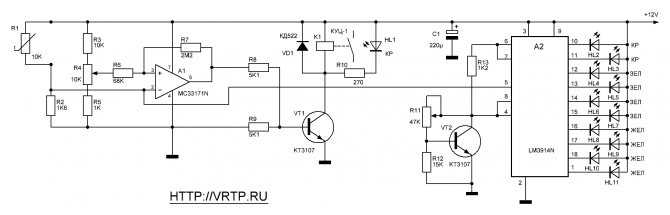

Схема терморегулятора для теплых полов

Компаратор сравнивает поступающие данные и при определенном их соотношении генерирует на выходе сигнал, открывающий транзистор или включающий реле. При этом подается ток на нагреватель или холодильный агрегат.[ads-mob-1]

Детали устройства регулятора температуры своими руками

В роли датчика температуры обычно выступает терморезистор – элемент, электрическое сопротивление которого меняется в зависимости от температуры. Используют и полупроводниковые элементы – транзисторы и диоды, на характеристики которых температура также оказывает влияние: при нагреве увеличивается ток коллектора (у транзисторов), при этом наблюдается смещение рабочей точки и транзистор перестает работать, не реагируя на входной сигнал.

Но у таких сенсоров есть существенный недостаток: их довольно сложно откалибровать, то есть «привязать» к определенным значениям температуры, из-за чего точность самодельного терморегулятора оставляет желать лучшего.

Между тем промышленность давно освоила выпуск недорогих термодатчиков, калибровка которых осуществляется в процессе изготовления.

К таковым относится прибор марки LM335 от компании National Semiconductor, которым мы и рекомендуем воспользоваться. Стоимость этого аналогового термодатчика составляет всего 1 доллар.

«Тройка» на первой позиции цифрового ряда в маркировке означает, что прибор ориентирован на применение в бытовой технике. Модификации LM235 и LM135 предназначены для использования, соответственно, в промышленности и в военной сфере.

Имея в своем составе 16 транзисторов, этот датчик работает как стабилитрон. При этом его напряжение стабилизации зависит от температуры.

Зависимость следующая: на каждый градус по абсолютной шкале (по Кельвину) приходится 0,01 В напряжения, то есть при нуле по Цельсию (273 по Кельвину) напряжение стабилизации на выходе составит 2,73 В. Производитель калибрует датчик по температуре в 25С (298К). Рабочий диапазон лежит в пределах от -40 до +100 градусов Цельсия.

Таким образом, собирая терморегулятор на базе LM335, пользователь избавляется от необходимости подбирать методом проб и ошибок эталонное напряжение, при котором прибор обеспечит требуемую температуру.

Его можно рассчитать, используя несложную формулу:

V = (273 + T) x 0.01,

Где Т – интересующая пользователя температура по шкале Цельсия.

Помимо термодатчика нам понадобится компаратор (подойдет марки LM311 от того же производителя), потенциометр для формирования эталонного напряжения (настройка требуемой температуры), выходное устройство для подключения нагрузки (реле), индикаторы и блок питания.

Электропитание терморегулятора

Температурный датчик LM335 подключается последовательно с резистором R1. Так вот, сопротивление этого резистора и напряжение питания должны быть подобраны таким образом, чтобы величина протекающего через термодатчик тока находилась в пределах от 0,45 до 5 мА.

Превышать максимальное значение этого диапазона не следует, так как характеристики сенсора будут искажаться из-за перегрева.

Запитать терморегулятор можно от стандартного блока питания на 12 В либо от изготовленного собственными силами трансформатора.

Включение нагрузки

В качестве исполнительного устройства, подающего питание на нагреватель, можно применить автомобильное реле. Оно рассчитано на напряжение в 12 В, при этом через катушку должен протекать ток в 100 мА.

Напомним, что ток в цепи термодатчика не превышает 5 мА, поэтому для подключения реле нужно применить транзистор с большей мощностью, например, КТ814.

Можно применить реле с меньшим током включения, такое как SRA-12VDC-L или SRD-12VDC-SL-C – тогда транзистор не понадобится.

Как сделать терморегулятор своими руками: пошаговая инструкция

Рассмотрим, как изготавливаются терморегуляторы (термореле) с датчиком температуры воздуха своими руками на 12 В. Сборка прибора осуществляется в такой последовательности:

  1. Прежде всего, нужно подготовить корпус.
    Подойдет отслуживший свое счетчик, например, «Гранит-1».
  2. Схему можно собрать на плате от того же счетчика. К прямому входу компаратора (помечен знаком «+») подключается потенциометр, позволяющий задавать температуру. К инверсному входу (знак «-») – термодатчик LM335. Если напряжение на прямом входе окажется более высоким, чем на инверсном, на выходе компаратора установится высокий уровень (единица) и транзистор подаст питание на реле, а оно — на нагреватель. Как только напряжение на инверсном входе окажется большим, чем на прямом, уровень на выходе компаратора станет низким (ноль) и реле отключится.
  3. Чтобы обеспечить перепад температур, то есть срабатывание терморегулятора, к примеру, при 23-х градусах, а отключение – при 25-ти, необходимо при помощи резистора создать отрицательную обратную связь между выходом и прямым входом компаратора.
  4. Трансформатор для питания терморегулятора можно изготовить из катушки от старого электросчетчика индукционного типа. На ней имеется место для вторичной обмотки.
    Чтобы получить напряжение в 12 В, необходимо намотать 540 витков. Их удастся уместить, если использовать провод диаметром 0,4 мм.

Простой самодельный термостат

Для включения нагревателя удобно использовать клеммник счетчика.

Каким должен быть нагреватель?

Мощность нагревателя зависит от того, какой ток могут выдержать контакты используемого реле. Если это значение составляет, к примеру, 30 А (на такой ток рассчитано автомобильное реле), то обогреватель может иметь мощность до 30 х 220 = 6,6 кВт. Только необходимо сначала убедиться, что проводка и автомат в щитке способны выдержать такую нагрузку.[ads-mob-2]

Монтаж

[ads-pc-4]Рассмотрим, как правильно должен быть установлен прибор.

Терморегулятор следует устанавливать в нижней части помещения, где скапливается холодный воздух.

При этом важно предотвратить воздействие тепловых помех, которые могут сбить прибор с толку.

Так, например, не стоит размещать терморегулятор на сквозняке или вблизи электрооборудования, излучающего тепло.

Настройка терморегулятора

Как уже говорилось, терморегулятор на базе датчика LM335 в настройке не нуждается. Достаточно знать напряжение, подаваемое потенциометром на прямой вход компаратора.

Измерить его можно при помощи вольтметра. Необходимое значение напряжения определяется по приведенной выше формуле.

Если нужно, к примеру, чтобы прибор срабатывал при температуре в 20 градусов, оно должно составлять 2,93 В.

Если в качестве термодатчика применяется какой-либо иной элемент, эталонное напряжение придется проверять опытным путем. Для этого необходимо воспользоваться цифровым термометром, например, ТМ-902С. Для точности настройки датчики термометра и терморегулятора можно соединить посредством изоленты, после чего их помещают в среду с различной температурой.

Терморегулятор из подручных материалов

Ручку потенциометра нужно плавно вращать, пока терморегулятор не сработает. В этот момент следует посмотреть на шкалу цифрового термометра и отображаемую на ней температуру нанести на шкалу терморегулятора. Можно определить крайние точки, например, для температуры в 8 и 40 градусов, а промежуточные значения отметить, разделив диапазон на равные части.

Если цифрового термометра под рукой не оказалось, крайние точки можно определять по воде с плавающим в ней льдом (0 градусов) или по кипящей воде (100 градусов).

Видео на тему

  • Предыдущая записьМасляные радиаторы отопления электрические: обзор видов и советы по выбору
  • Следующая записьТерморегулятор для инкубатора своими руками: описание схемы простейшей конструкции

Adblock
detector

Как установить термостат (руководство мастера)

istockphoto.com

По данным Министерства энергетики США, использование программируемого термостата может помочь вам сэкономить около 10 процентов ежемесячных счетов за отопление и охлаждение. Установка термостата занимает менее часа, а поскольку многие модели доступны менее чем за 25 долларов, вы обычно можете окупить первоначальные затраты уже после одного сезона использования.

Установка программируемого термостата часто приводит к увеличению экономии на счетах за отопление, поскольку эти устройства могут быть настроены на автоматическую регулировку температуры в зависимости от времени суток и занятости, поэтому вы не платите за обогрев или охлаждение дома, когда никого нет. дома. Некоторые могут предпочесть нанять профессиональную компанию по установке термостата, особенно для установки программируемого термостата, но имейте в виду, что обучение установке термостата помогает снизить затраты.

Перед началом установки термостата

Необходимо проверить существующий термостат и провода, идущие от печи к термостату, чтобы определить, подходит ли текущая установка для программируемого термостата или требуется дополнительный провод. .

Если стоит цель установить штатное непрограммируемое устройство, то данный осмотр можно использовать для ознакомления с проводкой терморегулятора и где именно он должен подключаться к печи.

Кроме того, найдите время, чтобы измерить отверстие за термостатом, чтобы убедиться, что сменный термостат достаточно велик или имеет достаточно большую лицевую панель, чтобы закрыть отверстие.

Инструменты и материалы
  • Отвертка
  • Малярная лента
  • Волшебный маркер
  • Электрическая дрель/шуруповерт

Выключите выключатель на вашей печи и системе кондиционирования воздуха. Снимите крышку со старого термостата. Большинство крышек отрываются при легком нажатии, но некоторые крышки необходимо отвинтить. Затем открутите винт, которым старый термостат крепится к стене. Осторожно вытащите старый термостат, но пока оставьте его провода подсоединенными.

Реклама

istockphoto.com

ШАГ 2: Пометьте провода для дальнейшего использования.

Уделите время маркировке проводов, являющихся частью существующей установки. Прикрепите к каждому проводу небольшой кусочек малярной ленты и на этой ленте напишите букву, которая указана в том месте, где этот конкретный провод присоединяется к старому термостату. Обычно буква соответствует цвету провода, но не всегда.

Прикрепите имеющиеся провода к стене или намотайте их на карандаш или маленькую отвертку, чтобы они не втянулись в полость стены, как только вы отсоедините их от старого термостата. Опыт показывает, что особая осторожность в этот момент может уберечь вас от большого количества ненужного раздражения.

ШАГ 4: Проверьте проводку и установите лицевую панель.

Если к существующему термостату подключаются только два провода, значит, он не подключен напрямую к источнику питания. Это означает, что приобретаемый вами программируемый блок должен работать от батареек. При наличии более двух проводов есть вероятность, что он подключен напрямую; вы можете делать покупки из более широкого ассортимента сменных моделей. Прикрепите лицевую панель к стене с помощью прилагаемых крепежных деталей, затем протяните провода и подключите их к новому термостату.

istockphoto.com

Затем совместите буквы на маркированных проводах с буквами на термостате при подключении проводов к новому термостату. Установите все необходимые батареи, затем прикрепите термостат к лицевой панели и, наконец, защелкните крышку термостата, чтобы завершить работу. Не забудьте снова включить выключатель, чтобы восстановить питание печи и кондиционера.

Термостаты уже давно используются для управления циклами нагрева и охлаждения в обычном доме, но то, что эти устройства существуют уже некоторое время, не означает, что они хорошо изучены. Несмотря на относительно простой процесс установки, многие неопытные домашние мастера колеблются, когда спрашивают себя: «Могу ли я установить программируемый термостат самостоятельно?» Вместо этого они скорее попытаются покрасить комнату, чем потратят время на то, чтобы научиться устанавливать программируемые термостаты, но это может оказаться дорогостоящим решением.

Реклама

Профессиональная компания по установке термостатов может взимать от 100 до 650 долларов США за установку нового термостата, в зависимости от того, устанавливают ли они базовую модель или им нужно проложить новую проводку для интеллектуального термостата. Однако средняя стоимость установки находится в более узком диапазоне от 150 до 400 долларов. Итак, когда вы пытаетесь решить, научиться ли устанавливать программируемый термостат или вы предпочитаете платить профессионалу за выполнение работы, имейте в виду экономию средств, связанную с этим проектом «сделай сам».

istockphoto.com

Несмотря на то, что общая стоимость очень важна, это не единственный фактор, который важен, когда вы решаете, обратиться ли в профессиональную компанию по установке термостатов или завершить установку термостата самостоятельно.

На самом деле установка большинства термостатов состоит из демонтажа старого термостата и подсоединения нового термостата с использованием тех же проводов, а затем установки нового устройства в том же месте на стене. Самостоятельная установка выполняется быстро, относительно легко и не требует записи на прием или ожидания техников. Однако, если проводка от термостата к печи повреждена или просто отсутствует необходимый провод для подключения умного термостата, то работа может значительно усложниться.

Система отопления и охлаждения не может работать без термостата, поэтому лучше нанять профессионала, чтобы убедиться, что работа выполнена правильно, если у вас нет опыта для завершения установки. Эти компании, как правило, включают гарантированный период времени, в течение которого вы можете перезвонить им, если что-то пойдет не так с термостатом, поэтому вы можете быть спокойны, зная, что вам не придется самостоятельно пытаться понять это, когда вы замерзаете или изнуряете себя.

Минимальное количество термостатов, необходимых для работы системы отопления и охлаждения в доме, равно одному. Этот основной термостат обычно устанавливается на среднем этаже дома, что позволяет регистрировать среднюю температуру между нижним и верхним этажами дома. Однако такое размещение может привести к возникновению горячих и холодных зон по всему дому, потому что термостат может регистрировать температуру только в непосредственной близости от него.

Advertisement

Разделив дом на зоны обогрева и охлаждения, можно получить более точные показания температуры и более равномерное отопление по всему дому. Зоны могут состоять из целого этажа, нескольких комнат или только одной комнаты. Большинство людей делят дом на две зоны, и им требуется один термостат для каждой зоны. Для большего количества зон требуется больше термостатов для измерения и регулирования температуры.

Заключительные мысли

Когда термостат выходит из строя, это может вызвать колебания температуры в доме и привести к увеличению счетов за отопление и охлаждение. Полностью вышедший из строя термостат может привести к тому, что в доме станет холодно или душно, что поставит под угрозу всю семью. Лучше заменить термостат, как только вы заметите признаки его неисправности, или даже перейти на программируемый термостат, прежде чем ваша старая модель выйдет из строя.

Обычно это несложная работа, которую может выполнить домашний мастер. Некоторым системам может потребоваться новый провод или набор проводов, идущих от печи к термостату, что может быть непросто, если у вас нет опыта прокладки проводов. Если вы сомневаетесь, позвоните профессионалу, чтобы убедиться, что в вашем доме есть надежное отопление и охлаждение, особенно в более экстремальные сезоны года.

Установка нового термостата может оказаться сложной задачей для начинающих мастеров-любителей или тех, кто устанавливает термостат в новом месте. Хотя в приведенных выше шагах описано много деталей, могут возникнуть нерешенные вопросы. Ниже приведены ответы на некоторые из наиболее популярных вопросов об установке термостата. Если у вас остались вопросы, производитель термостата также может помочь.

В. Сколько времени занимает установка термостата?

Если существующая электропроводка находится в хорошем состоянии и имеет все необходимые провода, установка термостата обычно занимает менее часа. Если требуется электропроводка, профессионалу может потребоваться до 2 часов, чтобы завершить ремонт, а самодельщику может потребоваться больше времени, в зависимости от его опыта работы с электропроводкой.

Реклама

В. Как узнать, неисправен ли термостат?

Есть несколько признаков, которые могут указывать на то, что термостат неисправен или неисправен, в том числе быстрое включение и выключение системы отопления, вентиляции и кондиционирования воздуха, постоянные колебания температуры в доме, подозрительно высокие счета за электроэнергию или термостат не изменяет график нагрева и охлаждения, несмотря на то, что пользователь вносит изменения в настройки.

istockphoto.com

В. Могу ли я заменить свой термостат на любой другой?

Большинство сменных термостатов совместимы со всеми распространенными системами, однако перед покупкой термостата необходимо убедиться в правильности проводки. Большинству интеллектуальных термостатов требуется дополнительный провод, известный как С-провод, для непрерывного питания. Если в вашем доме нет этого провода, вам или профессиональному установщику нужно будет проложить провод перед установкой интеллектуального термостата.

В. Как долго в среднем работает домашний термостат?

Термостат, который просто висит на стене и выполняет свою работу без ударов, столкновений или других повреждений, может прослужить около 10 лет, прежде чем его потребуется заменить.

В. Может ли электрик переместить термостат?

У электрика есть навыки, необходимые для перемещения термостата, и они, скорее всего, помогут вам выбрать наиболее подходящее место для устройства.

В. Насколько сложно переместить термостат?

Сложность перемещения термостата зависит от того, куда он будет перемещаться. Сдвинуть его вниз по стене на несколько футов относительно легко, если провода могут добраться до нового места.

Если вы хотите переместить ее в другую комнату, процесс будет более сложным и, вероятно, потребует прокладки нового набора проводов от печи к новому месту. Кроме того, имейте в виду, что отверстие, оставленное старым термостатом, необходимо будет залатать.

Реклама

В. Где нельзя ставить термостат?

Не размещайте термостат в местах, которые могут привести к ложным показаниям. Например, установка термостата рядом с плитой заставит его временно считывать температуру в доме настолько, насколько она выше, чем на самом деле, в то время как установка его возле двери или окна может привести к тому, что на термостат будет влиять температура снаружи. Постарайтесь поместить его в центральное место вдали от всего, что может вызвать резкие колебания и ложные показания.

Реклама

Замена термостата своими руками

Заменить термостат в большинстве случаев довольно просто. Термостаты работают от 24 В  низкого напряжения , поэтому вероятность поражения электрическим током отсутствует, хотя вы можете получить удар  , если не выключите питание. Замена термостата — это хороший проект «Сделай сам» (DIY), если вы склонны к механике или это может сделать мастер на все руки . Для более сложных работ по отоплению и охлаждению: новая установка, заправка фреоном, замена компрессора и т.д.0033 Подрядчик по HVAC,  но для простых вещей, таких как замена воздушных фильтров или замена термостата, подойдет разнорабочий. С учетом сказанного, всегда можно позвонить в компанию HVAC, если вы не хотите иметь с этим дело, просто они могут быть немного дороже.

Термостат представляет собой переключатель «ВКЛ» и «ВЫКЛ» для вашего HVAC. Термостаты бывают самых разных форм и размеров и с различными функциями. Их цена варьируется от 30 долларов США за самый простой термостат, у которого есть только кнопка включения/выключения и регулятор температуры (любимый хозяин дома), до управляемых по Wi-Fi сенсорных экранов, программируемых на 7 дней в неделю термостатов, таких как Nest, которые могут стоить 250-300 долларов.

Цена установки будет зависеть от стоимости термостата, но составляет 100-150 долларов США за работу (от 30 минут до 1 часа подрядчика по ОВКВ) и 50-100 долларов США за детали. Я ожидаю, что новый термостат будет стоить в среднем 250 долларов, если вы наймете кого-нибудь, чтобы установить его для вас.

Если вы хотите установить термостат самостоятельно или под присмотром мастера, вот основные принципы установки. К термостатам прилагается инструкция по установке. Обычно вы можете обойтись некоторыми основными инструментами (отвертка, камера от вашего телефона), терпением и следуя инструкциям.

Шаг №1: Снимите старый термостат, чтобы открыть проводку.

Большинство термостатов защёлкиваются и смещаются, поэтому, если сильно потянуть за них, они оторвутся, но некоторые из более старых моделей привинчены.

Шаг 2. Сфотографируйте проводку.

Для замены термостата обычно достаточно скопировать конфигурацию проводки со старого термостата на новый, и все будет работать. Если у вас есть лишний провод (или провода) или вы пытались установить термостат с той же конфигурацией проводки, что и старый термостат, и это не сработало, возможно, пришло время обратиться к специалисту по системам отопления, вентиляции и кондиционирования воздуха.

Шаг №3 Отключите питание

Каждый раз, когда вы работаете с электричеством, рекомендуется отключать питание, чтобы не ударить себя током. Вы можете отключить электроэнергию на домашнем электрощите. В большинстве случаев выключатели электрических панелей имеют маркировку, чтобы вы могли понять, какой из них предназначен для переменного тока. Лично мне просто нравится отключать все с помощью «Главного отключения обслуживания» или переключать все выключатели в положение «ВЫКЛ», потому что поэтому вы не рискуете ударить себя или перегореть предохранитель. Если питание включено, когда вы переустанавливаете проводку на шаге № 5, если два горячих провода соприкасаются, это может вызвать скачок напряжения, который может повредить компонент HVAC или перегореть предохранитель, и тогда вам нужно будет вызвать подрядчика HVAC, чтобы он пришел, чтобы помочь вам .

Шаг № 4. Прикрепите новый корпус термостата к стене

Если вы держите корпус термостата там, где вы хотите, чтобы он был на стене, возьмите карандаш или отвертку и отметьте направляющие отверстия, затем снимите корпус и просверлите , что облегчает выстраивание случая. Вы также можете просто пробить стену обычной отверткой, которая имеет примерно такой же диаметр, как и анкеры для гипсокартона. Вставьте анкеры для гипсокартона в отверстие, если они застряли, можно аккуратно постучать молотком. Затем поместите корпус обратно на них и привинтите корпус к стене. Убедитесь, что пока вы возитесь с корпусом, провода термостата не упадут обратно в стену. Это настоящая боль, чтобы выловить их!

Шаг №5 Замена электропроводки

Проводка термостата имеет цветовую маркировку.

Провода термостата могут иметь от 4 до 8 проводов в зависимости от типа системы. Чаще всего это 5 проводов. Важно отметить, что иногда провода имеют неправильную цветовую кодировку , поэтому вернитесь к изображению, которое вы сделали на шаге 2, и поместите провод каждого цвета в соответствующий код клеммы на основе вашего изображения.

Если вы пытаетесь выяснить, что делают провода, вероятно, пришло время обратиться к профессионалу. Красный провод должен идти к клемме R, и он приносит 24 В, которые питают термостат. Желтый провод должен быть подключен к клемме Y и предназначен для охлаждения. Белый провод входит в клемму W и должен быть подогревом. Зеленый провод входит в зеленую клемму и предназначен для управления вентилятором. Синий провод — это земля, и он должен быть подключен к клемме C.

Термостаты обычно имеют две разные клеммные стороны: одну для «обычного» и одну для «теплового насоса». Когда вы вставляете провода, убедитесь, что вы вставляете их в правильную клеммную сторону в зависимости от вашей системы.
