Виды термостойких проводов для саун и бань

Бани, сауны – помещения особые. Влажность очень высокая и температура немаленькая. Человек, находящийся в бане, о безопасности думает меньше всего. Там все блаженствуют.

Предотвращать возможные происшествия, трагедии следует на стадии оборудования помещения, важным этапом которого является монтаж электропроводки. Для бань и саун нужно выбирать термостойкий провод, кабели. Только продукция с особыми защитными качествами может гарантировать безопасность присутствующим.

Различные виды кабельной продукции

Сауны и бани состоят из нескольких комнат. Обстановка в них совсем разная. В раздевалке, предбаннике, помещениях для отдыха вполне можно обойтись обычными проводами, которых существует множество.

ВВГ кабели используют в жилых помещениях. Его внешняя оболочка, а также изоляция медных гибких жил сделаны из поливинилхлорида. Существуют модификации с повышенной термостойкостью. Они не обладают влагозащитными свойствами, поэтому не допускаются к применению в банях.

В быту уже крайне редко встречается кабель АВВГ, который произведен из алюминия. Известно, что алюминиевая продукция имеет ограничения на использование в распределительных сетях. Ее заменяют более эффективной и безопасной.

Кабель NYM состоит из цельнопроволочных медных жил в ПВХ оболочке. Наружный слой тоже представляет собой покрытие из полимеризованного винилхлорида.

Соединительный провод ПВС сделан из меди, покрытой поливиниловой оболочкой. Количество жил в нем варьируется от 2 до 5. Провод очень прочный; выдерживает многократные перегибы; устойчив к влаге и химическим реагентам.

Допустимый температурный максимум составляет +40 ℃. Поэтому в парилке бани или в сауне его прокладывать никак нельзя.

Для подключения электропечей в бане, электроснабжения парилки обычная продукция категорически не подходит. Влажность в этих помещениях может увеличиваться до 90 %, температура – до +170 ℃.

Для температуры 150-180 градусов

Кабель для бани должен быть термостойким, прочным, инертным к влиянию горячих паров воды, устойчивым к возможным механическим воздействиям. Апробированы временем, наиболее востребованы несколько видов проводов для сауны.

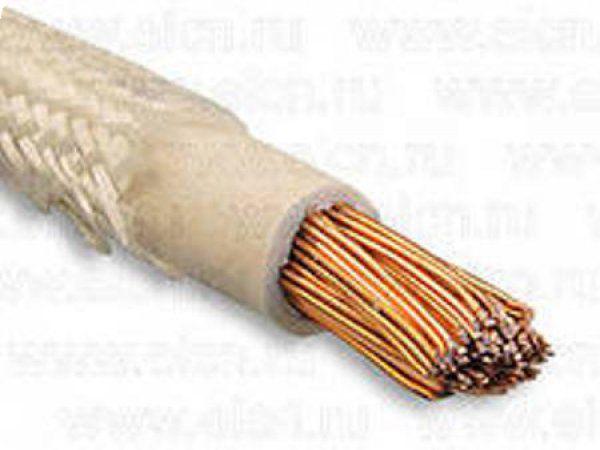

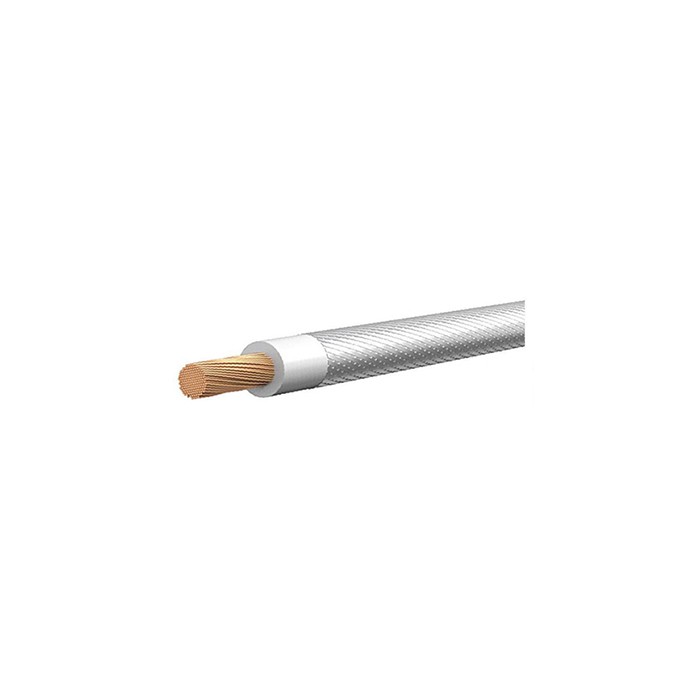

Термостойкий провод РКГМ применяется при 100% концентрации паров влаги и температуре, достигающей +180 ℃.

Качества обусловлены изолированием медных проводов силиконом, изготовлением оплетки из стекловолокон. В аббревиатуре зашифрована следующая информация: РК – резина кремнийорганическая, ГМ – голый медный провод.

Термостойкий провод ПВКВ идеально подходит для подключения электрооборудования. Он выдерживает высокую влажность, обеспечивает стабильную работу при температуре +180 ℃.

Буквы маркировки означают, что провод выводной сделан с кремнийсодержащей оболочкой. Он хорошо выдерживает механические нагрузки, может многократно изгибаться без ущерба для целостности.

Термостойкое проволочное изделие не реагирует на плесень, пропиточные смеси; устойчиво к воспламенению; может применяться при повышенном или пониженном давлении.

Жаростойкий провод ПРКА – сделан из меди. Аббревиатура информирует: П – провод, РК – в кремнийорганической резиновой оболочке, А – с увеличенными показателями твердости.

Продукт идеально подходит для саун, парилок всех видов, бань, сушилок; выдерживает +180 ℃, влажность 98 %. Не рекомендован для многократных изгибов.

Термостойкий провод ПНБС подходит для статичного (неподвижного) прокладывания в банях, саунах, парилках, любых других влажных помещениях с высокой (до +150 ℃) температурой. Об этом свидетельствует аббревиатура. Рекомендуемая температура помещений составляет +150 ℃.

Для температуры до 200 и более градусов

Термостойкий кабель для сауны ПАЛ, как свидетельствует маркировка, сделан из асбеста (буква А), покрыт лаком (буква Л). Его можно статично укладывать даже в печах.

Провод выдерживает нагревание без выделения вредных веществ до +200 ℃. Он не теряет эксплуатационных качеств, целостность при повышении температуры до +300 ℃, но при столь большом нагревании возможно выделение вредных паров. Этого не стоит допускать.

Продукция ПМТК – это провод (П) монтажный (М), термостойкий (Т) в кремнийорганической изоляции (К). Он рекомендован для подключения мощного оборудования, печей, систем отопления бань и саун; выдерживает 100 % влажность и температуру +200 °С.

Теплостойкая продукция ПРКС изолирована кремнийорганической резиной, обладает большой гибкостью, влагостойкостью, вполне пригодна для прокладки в сауне.

Многожильная структура позволяет подключать мощное электрооборудование и эксплуатировать его при температуре, не превышающей +250 ℃. Перегрев свыше указанного значения может спровоцировать вредные испарения.

Особенности монтажа

Правильный выбор кабеля можно сделать после учета всех потребностей основных и дополнительных помещений сауны. Если нужно подключить только осветительные устройства, то вполне достаточно мощности 1-2 кВт.

При оснащении сауны электропечами следует планировать приобретение кабеля, рассчитанного на 10 кВт.

Покупку нужно делать только в специализированных магазинах. Все другие организации могут предоставить продукцию сомнительного качества. Желательно подробно изложить консультанту проекты, можно принести с собой фотографии помещений.

Термостойкую проводку можно укладывать открытым способом в специальные кабельные каналы или полимерные гофры. В саунах удобен закрытый монтаж термостойких проводов. Короб должен быть пластиковым, ни в коем случае не металлическим.

Любой металл в условиях сауны быстро окислится и разрушится. Деструкция защитного короба может повредить термостойкий кабель, привести к аварийной ситуации.

Монтаж любой проводки, тем более термостойких кабелей в сауне, можно доверять только опытному электрику, имеющему соответствующие профессиональные допуски для работы.

Помощь соседа, представителя службы «муж на час», любых энтузиастов-дилетантов в таких ситуациях недопустима.

Загрузка…

Термостойкий кабель: для бани, сауны, кабель-канал

На определенном этапе обустройства сауны всегда возникает вопрос, как делать электропроводку, использовать термостойкий кабель или попытаться заложить обычный провод, но с защитой в теплоизолированном кабель-канале. Оба варианта широко используются на практике, но есть определенный риск сэкономить на своей безопасности. Тем более что замыкание обычного ПВХ кабеля для парилки, даже в термостойком чехле, считается по статистике второй, после дымохода, причиной возгорания помещения бани.

Чем кабель для бани отличается от обычной проводки

Любые виды полимерной изоляции, в отличие от неорганических материалов, обладают высокой чувствительностью к нагреву, даже самому незначительному. Тот же мягкий и гибкий поливинилхлорид, который применяется для 99% бытовой алюминиевой и медной проводки, при нагреве до 45-50^оС всего за неделю превращается в крошащуюся массу.

К устройству кабеля в бане предъявляют особые требования:

• Термическая стойкость изоляции в течение всего срока эксплуатации, независимо от периодичности внешнего нагрева. Термостойкий кабель для бани в нагретом состоянии должен выдерживать на пробой изоляции те же 400В, что и для обычных условий;
• Сохранение механических свойств, гибкости и пластичности изоляции термостойкого кабеля даже в условиях повышенной влажности или при непосредственном контакте с разогретой поверхностью внутренней облицовки бани.

Понятно, что специально кабель для бани и сауны не изготавливают, как бы не убеждали в противоположном менеджеры строительных салонов и электроматериалов. Для электропроводки в банных заведениях используются кабеля защищенного типа для электропечей, станков, греющих установок, для оборудования электроосвещения в жаровых и сушильных камерах.

Совет! Не стоит приобретать и устанавливать термостойкий кабель для сауны разработки какой-нибудь частной компании или зарубежного производителя с обозначением «для бани», «для сауны», «silikone cable». Зачастую это всего лишь рекламный трюк для привлечения внимания и увеличения продаж электрического кабеля.

Особенно часто подобный трюк проделывают с низкосортными термостойкими турецкими, китайскими и арабскими изделиями.

Гарантированная защита

Свойства и структура термостойкого кабеля для работы в особых условиях точно определены существующими государственными стандартами. Мало того, такая продукция подлежит:

• Обязательной маркировке в соответствии с правилами обозначения жил и изоляции;
• Сертификации по существующим ГОСТ и отраслевым стандартам;
• Получению гигиенического сертификата на изделие.

Понятно, что не все марки термостойкого кабеля пригодны для укладки внутри бани или парилки. Даже если мастера – подрядчики, занимающиеся строительством бани, предлагают уложить свой термостойкий кабель для сауны, объясняя свое предложение тем, что «всем устанавливали, стоит в парилке годами», не стоит сразу соглашаться на предложение. Будет правильным первоначально посмотреть на маркировку и определить характеристики кабеля, и уж потом принимать решение.

Совет! Если есть возможность, то лучше всего сразу предусмотреть изготовление в стенах здания металлического термостойкого кабель — канала для бани.

Укладка полудюймовых металлических шлангов или труб обойдется дороже, чем простая прокладка в гофре, но зато такое решение гарантированно избавит владельца сауны от риска отравления выделяющимися из изоляции химикалиями или огнестойкими пропитками.

Варианты термостойкой кабельной продукции

Выбирая кабель для парной в баню, нужно знать, что в данной категории для оборудования помещения бани проводкой предлагается несколько типов изделий с повышенной стойкостью к нагреву. Обычно к категории термостойких относят три вида проводниковой продукции:

• Высокотемпературный кабель с изоляцией из модифицированных органических полимеров;
• Силовая многожильная проводка с изолирующим слоем на основе силикона;
• Комбинированный жаростойкий кабель для бани с негорючим изолирующим слоем;
• Огнестойкие и пожаробезопасные типы электропроводки с изоляцией в виде засыпки термостойких, газообразующих и водоотталкивающих соединений и минералов.

Сфера применения и цена на кабельную продукцию сильно отличается между собой. Засыпные модели термостойкого кабеля для бани используют только в общественных помывочных заведениях при подключении нагревательных мощностей от 30 кВт и выше. Для домашней бани подобный тип провода считается слишком дорогим и избыточно защищенным, тем более что для его укладки потребуется специальное оборудование.

Проводка для предбанника и подсобки

В помещении бани парилка или ее наиболее горячая часть с электрокаменкой занимают от силы третью часть полезного пространства. Остальная территория — это комната отдыха, моечная, предбанник и раздевалка, где нет высокой температуры, поэтому нет особой необходимости в использовании термостойкой электропроводки.

Если парное отделение бани отапливается дровами, то основную проводку в помещении для освещения и вентиляции можно сделать кабелем ПВС с четырьмя жилами, сечением более 2,0 мм² каждая. Поливиниловая изоляция меди и дополнительная черная бутил-стирольная оболочка позволяют эксплуатировать проводку при температурах до 40^оС.

Немного по-другому выглядит схема при оборудовании в бане электропечи и каменки. Понятно, что внутри помещения для сауны используется термостойкий кабель, но как правильно подвести электроэнергию к жаростойкому кабелю нагревателей? ПВС нельзя использовать для высоконагруженных проводок. Из-за большой нагрузки по току многожильная медь разогревается до температуры почти в 80^оС и буквально проплавляет поливиниловую изоляцию.

В этом случае для подключения электропечи участок от входного распределительного щита до коробки подключения термостойкой проводки внутри парилки выполняют кабелем NYM.

Данный кабель выгодно отличается от ПВС:

• Вместо многожильной структуры используются цельнотянутые медные жилы, сечением 2-15 мм²;
• В оболочке используется дополнительный промежуточный слой из термостойкой резины с меловым наполнителем.

Укладка силового участка из провода NYM считается несложной, для подключения печи используется цельный отрезок, без скруток и соединений, а внутри канала обязательно делают термокомпенсирующие петли. Эксплуатационный потолок для NYM ограничен 40^оС, поэтому в качестве заменителя жаростойкого кабеля он не пригоден.

Термостойкие провода для саун и парилки

Для обустройства проводки внутри парного отделения используют кабель, изоляция которого способна выдерживать нагрев до 180^оС и влажность воздуха более 90%:

• Марка ПРКА, многожильной структуры, из упрочненной медной проволоки, с изоляцией из термостойкого кремнийорганического полимера;

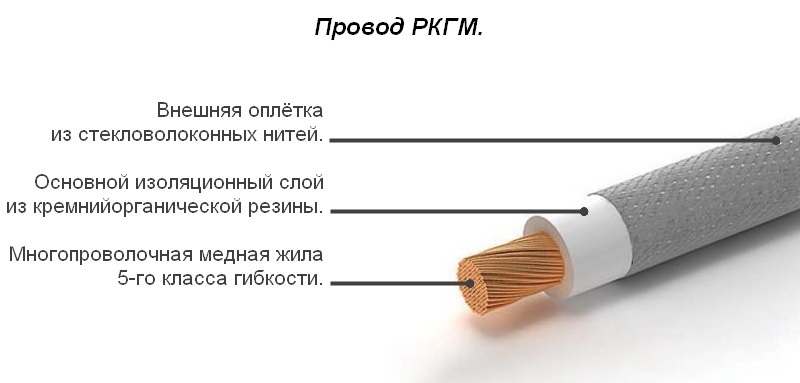

• Термостойкий кабель РКГМ имеет дополнительную наружную оплетку из стекловолокна;

• Провод ПВКВ имеет две оболочки из термостойкой резины с наполнителем из кремния, обладает хорошей гибкостью, идеально подходит для переувлажненных помещений русской бани.

Все перечисленные марки термостойкого материала могут монтироваться как под облицовкой парилки, так и, при желании, поверх нее в термостойком стальном гофре. Благодаря многожильной структуре жаростойкий кабель для сауны легко согнуть под любым углом. Наиболее мягкий ПВКВ можно легко обернуть кольцом на трубе в 6 см диаметром.

Совет! При выборе термостойкого кабеля для парилки в баню обращайте внимание на маркировку «не содержит галогенов». Изоляция жил не должна содержать хлора.

При сильном нагреве до 120-150^оС обычный полихлорвинил выделяет продукты разложения полимера с большим содержанием хлора, поэтому для изоляции термостойких кабелей используют модифицированный поливинил.

Наиболее жаростойкие марки кабеля для сауны

Самым горячим местом в парилке остается электрокаменка, если в помещении под потолком температура воздуха достигает 120^оС, то непосредственно рядом с разогретым металлом градус поднимается до 200-250^оС.

Поэтому для подключения нагревателей на последнем метре проводки применяют наиболее жаростойкий кабель для бани марки ПМТК. В отличие от предыдущих термостойких марок, в этом жилы покрыты силиконовым лаком, да и сама проводка залита термостойкой кремнийорганической резиноподобной субстанцией. Прочность такой изоляции невелика, но при этом не выгорает и не деградирует даже при длительном нагреве до 220^оС в условиях бани. Таким проводом можно подключать практически любые нагреватели и печи, при условии укладки электропроводки в изолирующий металлический канал.

Кроме ПМТК, для бани используется провод марки ПАЛ, с асбестовой засыпкой медной жилы. Для домашней бани его применяют редко из-за асбеста, но при условии закладки в стальную трубу проводка может работать не хуже фирменных марок.

Чем можно заменить термостойкий кабель

У фирменного жаростойкого провода есть одно преимущество, его можно уложить в бане в пластиковом гофре просто по потолку и стенам парилки. Влажность и высокая температура ему не помеха.

В том случае, если нет возможности купить дорогостоящий жаростойкий материал, то можно использовать в качестве альтернативы толстый многожильный кабель в изоляции из белой, кремнийнаполненной резины. Такая проводка применяется для монтажных работ для мощных электродвигателей.

Проводку разделяют на две или четыре самостоятельные нитки, каждую пакуют в самодельную оболочку из стеклоленты, пропитанной эпоксидным компаундом. При соблюдении технологии самодельный термостойкий вариант проводки работает в бане не хуже материалов заводского изготовления.

Что выбрать из существующих предложений

Рынок аксессуаров и оборудования для парилок и бани перенасыщен предложениями кабельной продукции жаростойкого и термостойкого класса. Наиболее дешевый и доступный в монтаже РКГМ или его аналог SIF. Провод достаточно простой в укладке и одновременно недорогой, цена не превышает 40-50 центов за метр, правда, реализация происходит преимущественно бухтами по 100 м.

Для работ внутри бани также используют термостойкие провода российского производства ПМТК, ПРКС, ПВКВ. Очень хорошей репутацией пользуется Olflex Heat, Heluflon, Multitherm.

У термостойких проводов «Мультитерм» медные жилы имеют покрытие из никелевого сплава, а изоляция изготовлена из стекловолокна с пропиткой силиконовым маслом. Благодаря этому электропроводка способна выдерживать без деградации рабочую температуру до 400^оС.

Заключение

Качественный термостойкий кабель в бане всегда был и остается гарантией надежности и безопасности системы электроснабжения и нагрева. Можно, конечно, экспериментировать и пытаться сэкономить на дорогостоящей проводке, но для этого нужен опыт и хорошие знания в области изоляционных материалов, поэтому риск использовать первый, попавшийся под руку, провод чаще всего не оправдывает себя.

Кабель для сауны – выбор марки для парной, обзор термостойких марок, рекомендации по прокладке

Вопрос схемы электропроводки, выбора светильников, кабеля для сауны или бани всегда встает перед будущими владельцами. Из-за разности температурных условий, влажности, в разных помещениях сауны необходимо использовать различные материалы.

Обычно в сауне или бане выделяют несколько специфических зон, от которых зависит выбор марки провода:

1. Парилка: здесь необходимо позаботиться об освещении, подключении электрокаменки или электропечи (если она предусмотрена).
2. Помывочная, минимально это: освещение, подключение водонагревателя (при необходимости)
3. Комната отдыха или предбанник: освещение, подключение электроприборов (чайник, фен, холодильник, телевизор и т.д.)


Выбор марки кабеля для сауны зависит от специфики подключаемой зоны

Спектр подключаемого оборудования может быть существенно шире, но в данной статье мы рассмотрим, какой кабель для сауны выбрать в перечисленных случаях.

Кабель для парилки – сравнение марок

Кабель для парилки в сауне или бане необходимо подбирать исходя из температурного диапазона эксплуатации и уровня влажности. Так в сауне температура нагрева может достигать 90-110 С, а в турецкой бане эти значения колеблются в пределах 40-45 С, но при этом с влажностью до 100%

Обычные электропровода с пластмассовой изоляцией не подходят, так как максимальная температура эксплуатации ограничивается до +70 С. При их использовании в парной риск деформации изоляции и оболочек возрастает, соответственно возрастает угроза короткого замыкания и пожара в худшем случае, или выхода кабеля из строя и необходимости его замены в лучшем.

Для подключения освещения и электрической печи необходимо использовать только термостойкие кабели и провода, выполненные из специальных кремнийорганических изоляционных материалов. Наиболее популярные кабельные марки для сауны ПРКС, ПВКВ, РКГМ.

Для подключения освещения непосредственно в парильной зоне подойдет кабель ПВКВ, РКГМ сечением 1,5 мм2. На рынке существуют только одножильные провода этих марок. При выборе термостойкого кабеля для электрокаменки подойдет провод ПРКС сечением не менее 3х2,5 мм2.

Рассмотрим основные характеристики жаростойких кабелей для саун в таблице 1.

Таблица 1. Сравнение термостойких кабелей для саун и бань

	ПРКС	РКГМ	ПВКВ
Материал изоляции/оболочки	Изоляция и оболочка из кремнийорганической резины	Изоляция: кремнийорганическая резина, оболочка: оплетка из стекловолокна покрытая лаком	2 слоя изоляции и кремнийорганической резины
Количество жил	2-5	1	1
Сечение, мм2	0,75-10	0,75-95	0,75-120
Максимальная рабочая температура жилы	180 С (В маслобензостойком исполнении до + 250С)	180 С	180 С
Влажность	до 98%	до 100% при температуре 35 С	до 100% при температуре 35 С
Особенности эксплуатации	не выделяет токсичных веществ при нагревании, экологически безопасен. Подходит для подключения электропечей и каменок в саунах и банях.	Подходит для подключения светильников в парной, для подключения электрических печей и другого оборудования, не токсичен.	Аналогично РКГМ
Цена за кабель сечением 2,5, руб/м ***	ПРКС 2х2,5 – от 120 руб/м	РКГМ 1х2,5 – от 33 руб/м	ПВКВ 1х2,5- от 37 руб/м

Кабель для сауны – освещение в мойке

Мойка в бане или сауне имеет повышенную влажность, поэтому кабель нужно выбирать с влагостойкой изоляцией, в принципе подойдет обычный ВВГнг, NYM сечением 1,5 мм2.

Проводку лучше сделать скрытой с защитой в гофротрубе, хотя допустимы и другие варианты. Лампы освещения ставить в местах, где попадания брызг воды минимально, использовать светильники класса защиты не менее IP 44. Также важно учесть, что в условиях повышенной влажности допустимо использовать светильники, которые работают при напряжении от 12 до 36 В, для этого можно установить понижающий трансформатор. Выключатели устанавливаются вне мойки, обычно в предбаннике.

Примерная Схема прокладки кабеля для сауны

Кабель для сауны – освещение в предбаннике

В предбанных зонах нет такой влажности как в помывочной или высоких температур, как в парной, поэтому здесь допустимо использовать марки, которые будут удовлетворять требованиям пожарной безопасности. Например, подойдут ВВГнг-LS или ВВГнг-FRLS сечением 1,5 мм2 для освещения и 2,5 мм2 для розеток.

Монтаж электропроводки в предбанной зоне лучше выполнять открытым способом, что допустимо по правилам ПУЭ и удобно в случае ремонта. Кабель может быть проложен открыто на фарфоровых изоляторах, также для открытой проводки допустимо использование гофрированных труб, специальных плинтусов и кабель-каналов.

Кабель для сауны – подключение водонагревателя

По советам специалистов если в сауне или бане предусмотрен проточный электрический водонагреветель, то его монтируют непосредственно в моечном отделении, накопительный водонагреватель лучше устанавливать в предбанник. Обычно водонагревателей мощностью 1.5 – 2.5 кВт достаточно для бани. Их можно подключать к сети 220 В. Подключение происходит отдельным кабелем типа ВВГ, ВВГнг 3х2,5 мм2 от распределительного щита с автоматом защиты и УЗО. В мойке подключать бойлер в розетку недопустимо, поэтому кабель питания подключается непосредственно к контактам на бойлере.

Общие правила прокладки кабеля в сауне и бане

При монтаже электропроводки в сауне, необходимо руководствоваться нормативами следующих документов:

1. ПУЭ Глава 7.1. Электроустановки жилых сооружений;
2. СНиП 2.08.01–89;
3. ГОСТ Р 50571.11-96.

Ищете кабель для сауны? Подберем нужный!

Отправить запрос

Вот основные моменты, которые необходимо учитывать:

• Кабель для сауны лучше прокладывать скрытым способом, хотя допустима и открытая проводка. Использование металлических труб или гофр категорически запрещено (ПУЭ-7 Глава 7.1, п. 7.1.40, ГОСТ Р 50571.12-96, п.703.52)
• В парилке и моечной нельзя устанавливать розетки, выключатели, распределительные коробки (ПУЭ-7 Глава 7.1, п. 7.1.48)
  Непосредственно в парной допустима только скрытая электропроводка
• При подключении электропечи в парной, необходимо применять автоматику, которая отключит её при нагреве пространства более 140 градусов.
• Исключить образование конденсата в местах прокладки кабеля
• Все приборы сауны, а также розетки должны быть заземлены. У бани должен быть отдельный контур заземления.
• Все необходимая электро фурнитура (розетки, выключатели) должны соответствовать классу защиты для влажных помещений.

Какой кабель в сауну выбрать?

Выбор кабеля в сауну или в баню – ответственная задача, так как от этого выбора зависит надежность и безопасность энергопотребления в банных помещениях. Так как в бане температура может достигать до + 130 С, а влажность до 80-90%, то кабель для сауны должен удовлетворять этим условиям.

---

Баня обычно состоит из нескольких помещений с разными температурными режимами,поэтому и кабель для их подключения нужен разный. Так, для комнаты отдыха (предбанника) для подключения света, розеток подойдут обычные бытовые кабели типа ВВГ, NYM, ПВС.

Наиболее часто встречаемый вопрос – какой выбрать кабель для парилки или для подключения электропечи, где температура поднимается до +70..+110 С.. В данном случае необходимо использовать термостойкие кабели для бани. Рассмотрим наиболее часто встречаемые и используемы марки жаростойких кабелей для саун.

Термостойкие кабели для саун – обзор марок

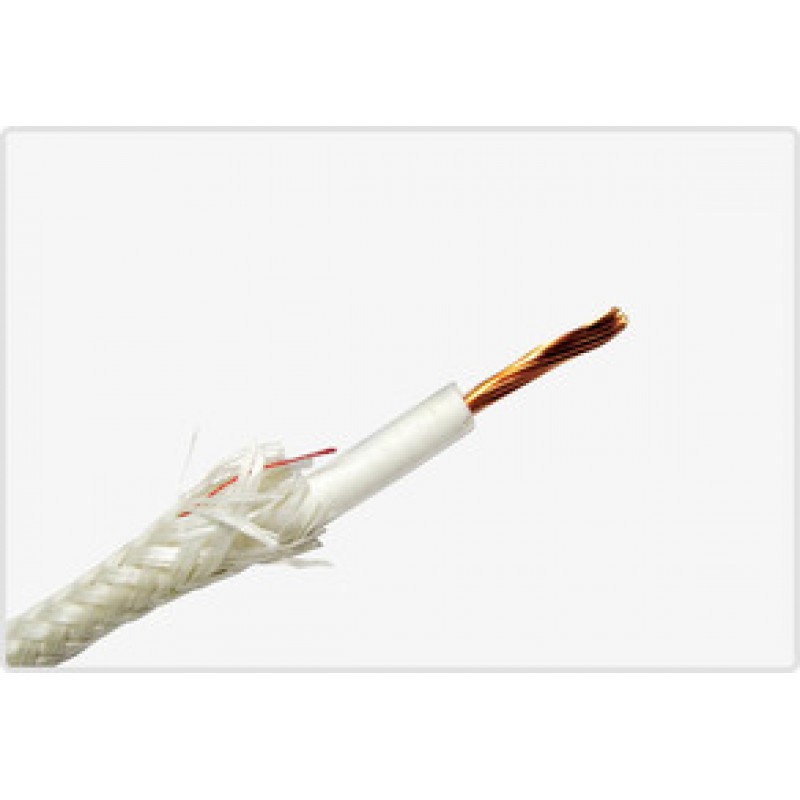

РКГМ	РКГМ –часто используемый термостойкий кабель для саун, хотя его основное назначение для выводных концов обмоток электрооборудования. Благодаря изоляции из кремнийорганической резины и оплетке из стекловолокна кабель выдерживает температуры до + 180 С. Выдерживает 100% влажность воздуха, устойчив к плесени.	Заказать РКГМ
ПРКА	ПРКА менее гибкий провод в отличии от ПРКС (радиус изгиба не более 2-х диаметров кабеля), а также ПРКА рассчитан на работу при напряжении переменного тока в 600 В., рассчитан на рабочую температуру от – 60 до + 180 С, устойчив к ультрафиолету. Выпускается в различном цветовом исполнении. Срок службы не менее 10 лет.	Заказать ПРКА
ПРКС	ПРКС представляет собой достаточно гибкий (радиус изгиба – 4 наружных диаметра) термостойкий кабель для сауны, с изоляцией и оболочкой из кремнийорганической резины. ПРКС не деформируется и не изменяет своих свойств при перепадах температур и влажности, что свойственно для банных помещений. Выдерживает температуры до + 250 С ( в маслобензостойком исполнении). ПРКС рассчитан на напряжение в 380 В. При повышенных температурах не выделяет вредных продуктов. Срок службы при правильной эксплуатации не менее 25 лет.	Заказать ПРКС
ПАЛ	Печной провод ПАЛ с лакированной асбестовой изоляцией используется для неподвижного монтажа электроприборов. Максимальная рабочая температура до + 200 С, также жаростойкий провод ПАЛ может выдержать температуру в 300 С в течении 3000 часов, однако нужно иметь в виду, что при нагреве свыше 250 С провод начинает выделять токсичные продукты. Срок службы такого кабеля составляет порядка 8 лет.	Заказать ПАЛ
ПНБС	ПНБС – кабель для сауны и бани, специально предназначенный для подключения электропечей или электронагревателей. Благодаря фторсилоксановой резиновой оболочке кабель выдерживает температуры до +150 С. Обычные провода с резиновой изоляцией нельзя непосредственно присоединять к нагревательным приборам, так как резина сгорит. Здесь нужна теплостойкая кремнийорганическая изоляция, как в кабеле для бани ПНБС.	Заказать ПНБС

Аналог отечественных проводов для сауны является безгалогеновый силиконовый гибкий кабель SiHF/GL-P. И изоляция и внешняя оболочка выполнена из силиконовой резины, также в кабеле есть экранирующая стальная оплетка. Подобные кабели могут использоваться как для саун и бань, так и для промышленных нужд, например, на электростанциях. Силиконовый кабель выдерживает температуру до + 180…+220С. Минимальный радиус изгиба – 10 диаметров. Силиконовый кабель устойчив к агрессивным средам: маслам, жирам, спиртам, кислотам, щелочам. Единственный недостаток – достаточно высокая цена.

Если вы хотите подобрать и купить кабель для сауны, то достаточно обратиться к специалистам нашей компании по многоканальному номеру 8 (800) 555-88-72 или просто отправить он-лайн заказ с указанием марки, метража и сечения кабеля

Отправить заявку

Кабель для бани термостойкий – провод жаростойкий

Кабель для парилки – сравнение марок

Кабель для парилки в сауне или бане необходимо подбирать исходя из температурного диапазона эксплуатации и уровня влажности. Так в сауне температура нагрева может достигать 90-110 С, а в турецкой бане эти значения колеблются в пределах 40-45 С, но при этом с влажностью до 100%

Обычные электропровода с пластмассовой изоляцией не подходят, так как максимальная температура эксплуатации ограничивается до +70 С. При их использовании в парной риск деформации изоляции и оболочек возрастает, соответственно возрастает угроза короткого замыкания и пожара в худшем случае, или выхода кабеля из строя и необходимости его замены в лучшем.

Для подключения освещения и электрической печи необходимо использовать только термостойкие кабели и провода, выполненные из специальных кремнийорганических изоляционных материалов. Наиболее популярные кабельные марки для сауны ПРКС, ПВКВ, РКГМ.

Для подключения освещения непосредственно в парильной зоне подойдет кабель ПВКВ, РКГМ сечением 1,5 мм2. На рынке существуют только одножильные провода этих марок. При выборе термостойкого кабеля для электрокаменки подойдет провод ПРКС сечением не менее 3х2,5 мм2.

Рассмотрим основные характеристики жаростойких кабелей для саун в таблице 1.

Таблица 1. Сравнение термостойких кабелей для саун и бань

	ПРКС	РКГМ	ПВКВ
Материал изоляции/оболочки	Изоляция и оболочка из кремнийорганической резины	Изоляция: кремнийорганическая резина, оболочка: оплетка из стекловолокна покрытая лаком	2 слоя изоляции и кремнийорганической резины
Количество жил	2-5	1	1
Сечение, мм2	0,75-10	0,75-95	0,75-120
Максимальная рабочая температура жилы	180 С (В маслобензостойком исполнении до + 250С)	180 С	180 С
Влажность	до 98%	до 100% при температуре 35 С	до 100% при температуре 35 С
Особенности эксплуатации	не выделяет токсичных веществ при нагревании, экологически безопасен. Подходит для подключения электропечей и каменок в саунах и банях.	Подходит для подключения светильников в парной, для подключения электрических печей и другого оборудования, не токсичен.	Аналогично РКГМ
Цена за кабель сечением 2,5, руб/м ***	ПРКС 2х2,5 — от 120 руб/м	РКГМ 1х2,5 — от 33 руб/м	ПВКВ 1х2,5- от 37 руб/м

Общие правила прокладки кабеля в сауне и бане

При монтаже электропроводки в сауне, необходимо руководствоваться нормативами следующих документов:

1. ПУЭ Глава 7.1. Электроустановки жилых сооружений;
2. СНиП 2.08.01–89;
3. ГОСТ Р 50571.11-96.

Ищете кабель для сауны? Подберем нужный!

Отправить запрос

Вот основные моменты, которые необходимо учитывать:

• Кабель для сауны лучше прокладывать скрытым способом, хотя допустима и открытая проводка. Использование металлических труб или гофр категорически запрещено (ПУЭ-7 Глава 7. 1, п. 7.1.40, ГОСТ Р 50571.12-96, п.703.52)
• В парилке и моечной нельзя устанавливать розетки, выключатели, распределительные коробки (ПУЭ-7 Глава 7.1, п. 7.1.48)
  Непосредственно в парной допустима только скрытая электропроводка
• При подключении электропечи в парной, необходимо применять автоматику, которая отключит её при нагреве пространства более 140 градусов.
• Исключить образование конденсата в местах прокладки кабеля
• Все приборы сауны, а также розетки должны быть заземлены. У бани должен быть отдельный контур заземления.
• Все необходимая электро фурнитура (розетки, выключатели) должны соответствовать классу защиты для влажных помещений.

Любой хозяин, имея частный дом или хороший дачный участок, мечтает о бане хоть небольшой, но достаточно уютной. При постройке и оборудовании данного сооружения стоит учитывать, что оно достаточно небезопасно и правильно выбранный провод убережет от возгорания в помещении.

Зоны в бане

Самым небезопасным местом в бане является парилка. В этом помещении размещают обычную или электропечь и температура может достигать отметки в 130 градусов Цельсия, и при этом у влажности тоже высокие показатель примерно 90%. Учитывая эти факторы, любой может сделать вывод, что агрессивная среда легко повредит верхние оболочки проводов.

Первым делом нужно разобраться в зонах, на которые разделена парная в бане или сауне по ГОСТу Р 50571.12-96. Согласно этому документу помещения с наибольшими рисками возгорания электропроводки разделяют на четыре зоны, они отмечены на рисунке.

Функциональные зоны в бане

• первая зона предназначена только для установки печей любых типов;
• вторая зона характеризуется тем, что особых требований по влаго- или термостойкости не имеет;
• третья зона повышает свои запросы, и здесь электроприборы должны хорошо работать при температуре выше 120 С, а проводка справляться с нагревом больше чем 170 С;
• если в парилке установлена электропечь, то в четвертой зоне должно размещаться только оборудование по управлению этой печью или автоматические датчики выключения. Никаких других электроприборов в этом месте быть не должно.

Последние две зоны самые опасные поэтому сюда нужно подбирать максимально изолированные и термостойкие провода. Отечественные производители предлагают следующие варианты:

1. провод РКГМ, ПРКА, ПРКС, ПВКВ, который имеет множество медных проволочек внутри, он достаточно гибкий и может выдерживать температура до 180 градусов;
2. провод ПМТК может состоять как из одной, так и из многих проволок, тоже хорошо сгибается, но при этом выдерживает до 200 градусов.

Другие помещения в бане не столь опасны и тут подойдет провод ВВГнг-LS. Не стоит забывать и сечении кабеля, это значение для проводов парилки должно составлять не меньше 2,5 кв. мм, а для других помещений – 1,5 кв. мм.

Термостойкий кабель для сауны и бани.

Рассмотрим подробнее маркировки термостойких проводов и пройдемся по характеристикам, разберемся насколько они надежны и практичны.

Начнем с РКГМ

Этот провод сверху покрыт кремнийорганической резиной (РК), которая выступает в роли изолятора, внутри голые проводки меди (ГМ). Он имеет также стекловолоконную обмотку, которая находится между изоляцией и самими проводками. Данная обмотка позволяет кабелю марки РКГМ не реагировать на внешние раздражители такие как повышенная температура (до 180) и влажность (до 100%).

Провод РКГМ

При возникновении пожара провод не горит, плесень также ему не страшна. Благодаря прочной изоляции, хорошо выдерживает удары и механические повреждения. Учитывая все выше перечисленное можно с уверенностью сказать, что провод РКГМ отлично подходит для любой зоны в парилке бани или сауны.

ПРКА

Данная марка тоже имеет покрытие из кремнийорганической резины (РК), имеет повышенную твердость (А). Буква П означает «провод». Отлично работает при повышении температуры до 1700С-1800С, и достаточно высокой влажности до 90%.

Провод ПРКА

Плохо горит, но при возгорании выделяет мало дыма, не ломается если при монтаже возникают множественные изгибы, не поражается плесенью. Хорошо подходит для бань и саун.

Следующий провод ПРКС

Данный кабель внутри может состоять из нескольких жил, от двух до пяти. Их обмотка разных цветов, но одна обязательно должна быть синего или голубого цвета. Жила такого оттенка всегда идет на ноль. Если в проводе больше двух жил, то присутствует заземление, которое обозначают зеленым цветом.

Провод ПРКС

Это провод (П) изолирован кремнийорганической резиной (КР) для соединения (С). Может выдерживать нагрев до 2500С. При значительном перегреве не выделяет токсических веществ, а также не поддается деформации в условиях повышенной влажности. Данный кабель для бани подходит прекрасно.

Дальше ознакомимся с проводом ПВКВ

Провод ПВКВ

Провод (П) предназначен для выводов обмоток (В), имеет изоляцию, представленную кремнийорганической резиной в два слоя (КВ). Неплохо переносит нагрев окружающей среды даже до 200 градусов, и повышение показателей влажности до 90%. Плесень и механические воздействия никак не влияют на работоспособность данного кабеля.

ПМТК

Монтажный провод (ПМ), имеет высокие термостойкие (Т) характеристики, как и все термостойкие, изолирован кремнийорганической резиной.

Провод ПМТК

Может быть, как одножильным, так и многожильным. В многожильном варианте, каждая жила маркируется отдельным цветом, как и у провода марки ПРКС. Стойкий к высоким температурам, но плохо переносит сильное понижение до -250С. Максимальный уровень влажности не имеет негативного влияния на провод.

Последний кабель, который подходит для монтажа проводки в бане ВВГнг-LS

Это медный кабель, который состоит из нескольких жил. Внешняя изоляция, как и отдельная изоляция каждой жилы сделана из поливинилхлоридной резины. Он плохо горит, но при возгорании выделяет совсем мало дыма, что дает возможность скорее покинуть помещение при возникновении опасной для жизни ситуации. Неплохо работает в условиях с повышенной влажностью, по не выдерживает нагрева свыше 50. В парилке использовать нельзя, зато отлично подойдет для других помещений в бане.

Провод ВВГнг-LS

Ознакомившись с некоторыми представителями термостойких проводов, можно сделать некоторые выводы. Все они имеют кремнийорганическую обмотку, которая помогает медному проводу выдерживать повышенные температуры внешней среды, высокие показатели влажности воздуха, и как например РКГМ, не поддаваться воздействию плесени.

Провод для бани. Какой использовать?

Каждый владелец частных строений либо качественных дачных участков, грезит хоть о маленькой баньке, чтобы в ней было максимально комфортно. Во время строительства и техника этого строения необходимо принимать во внимание тот факт, что оно отличается безопасностью, но при условии, что грамотно выбран провод для бани, благодаря которому здание будет защищено от пламени. Наиболее неподходящее пространство в банях – это парилка. В данной комнате устанавливают обыкновенную либо электрическую печь, и температура в основном возрастает до 130 градусов, и при этом у влажности также повышенные показатели около 90%. Принимая во внимание данные важные моменты, делаем вывод, что агрессивная среда просто повреждает верхнюю часть провода для сауны.

Рассмотрим функциональные области в баньке:

• одна область используется для монтажа печи различного вида;
• вторая должна быть влаго – ибо термостойкой;
• третья увеличивает собственные запросы, и тут электроприборы должны отлично осуществлять работу, если температура больше 120 С, а электропроводка в бане справится с перегревом более 170 градусов;
• если в ней имеется электропечь, то в 4 области должно быть установлено лишь технику для управления данной печью либо автоматический датчик отключения. Каких-то иных электроприборов в данной комнате не должно быть.

Указанные выше две области наиболее опаснейшие, по этой причине сюда необходимо выбирать очень изолированный и термостойкий провод для бани. У любого отечественного производителя ассортиментный ряд продукции:

1. кабели для бани РКГМ, ПРКА, ПРКС, ПВКВ, имеющие огромное количество проволочек из меди во внутреннем помещении, он отличается гибкостью и не боится температуры до 180 градусов;
2. ПМТК в основном основан из одной, так и из огромного количества проволок, также отлично может сгибаться, однако также может выдержать 200 градусов.

Основные виды термостойких проводов для сауны

Далее речь пойдет о термостойких кабелях, рассмотрим их характеристики, выясним такие ли они надежные и практичные.

Этот провод для бани, купить вы можете в нашем магазине, сверху покрыт с помощью кремнийорганической резины, выступающая как изолятор, в голых медных проводках. У него к тому же стекловолоконная обмотка, находящаяся среди изоляции и самих проводок. Эта обмотка дает возможность ей не учитывать любые внешнего типа раздражители, среди которых стоит отметить повышенную температуру (около180) и влажность (около 100%).

Если появится пожар, то он не сгорит, кроме того, он не боится плесени. Из-за прочности изоляции, отлично может выдержать удары и механические поломки. Принимая во внимание все выше указанное вы можете точно отметить, что кабель РКГМ хорошо может подходить для различных зон в парилке бани либо сауны.

На ее поверхности кремнийорганическая резина (РК), обладает высокими качествами прочности. Буква П обозначение «провода». Хорошо выполняет работу, если температура повышается выше отметки около 1700С, и очень повышенной влажности около 90%.

Некачественно возгорает, и к тому же может выделить чуть дыма, не ломается, если во время монтажных работ появляются изгибы, не боится плесени. Ели вы все еще не знаете, какой провод в баню, тогда модель этой марки – это то, что вам нужно.

Этой марки провод для бани кабель внутри состоит из пару жил, 2-5. Их обмотка разнообразных оттенков. Жила этих оттенков в любом случае идет на 0. Если в каждом из них более 2 жил, то есть заземление, обозначающее зеленым цветов.

Он изолирован с помощью кремнийорганического типа резины для объединений (С). Способен выдержать согревание и до 2500 градусов. Если значительный перегрев не может выделить токсические вещества, и не деформируется в условии высокой влажности. Этот провод для бани просто незаменим.

Он незаменим для вывода обмотки, у него есть изоляция, которая предложена кремнийорганической резиной в несколько слоев.

Монтажный кабель для сауны имеет высокую термостойкость, как и любые термостойкие, изолированы с помощью кремнийорганической резины.

Бывает двух типов – одножильного и многожильного типа. В последнем типе состоянии, любая жила может маркироваться определенным оттенком, как и у шнуров марки ПРКС. Стойкий к повышенным температурам, однако неблагоприятно может переносить снижение температуры примерно до -250С.

Последняя разновидность, подходящий для установки проводки ВВГнг-LS.

Материал некачественно возгарает, однако при пламени может выделить мало дыма, что позволяет быстро оставить комнату, когда возникает вероятность не безопасной для жизненных моментов. Отлично может работать тогда, когда в помещении высокая влажность. Не рекомендуется использовать в бане, хотя отлично может подойти для иных комнат в бане.

Узнав модели термостойких кабелей, вы можете выполнить кое-какие выводы.

Возможно вас также заинтересует

Провод РКГМ – кабель РКГМ: технические характеристики, применение, расшифровка РКГМ

Однако провод способен поддерживать нормальную рабочую среду техники и при более низком напряжении. 180 и 220 — вполне приемлемый вольтаж для функционирования электрооборудования, подключённого к основному источнику питания посредством кабеля типа РКГМ.

Термостойкий кабель РКГМ обеспечит стабильную работу техники в условиях повышенной влажности, высоких и низких температур (от -60°С до 180°С), вибрации. Все это возможно благодаря использованию прочных, практичных и надёжных инновационных материалов, а также специальной технологии создания провода.

Провод типа РКГМ — универсальное решение многих производственных задач. Реализуется он в бухтах намоткой по 100 и 200 метров.

Рассмотрим подробнее, что собой представляет провод РКГМ.

Основные характеристики провода РКГМ

Провод РКГМ производят в соответствии с ТУ 16.К80-09-90 и нормами ГОСТ 22483-77.

В наименовании кабеля каждая буква несёт смысловое значение, содержит важные технические параметры изделия. Расшифровывается маркировка продукта так:

• Р — основной изоляционный слой, выполнен из резины;
• К — изоляционный материал кремнийорганического типа;
• Г — структура провода гибкая, небронированная;
• М — наружная оплётка выполнена из стекловолокна, пропитанная лаком и эмалью.

Иногда буквенная аббревиатура может содержать цифру. Она обозначает размер сечения медной жилы и позволяет оптимально правильно подобрать коммуникацию необходимую для решения производственных нужд.

Техническими характеристиками провода РКГМ, которые дают возможность его широко использовать, являются:

• рабочая температура от -60°С до 180°С;
• рабочее напряжение 660 В частоты до 400 Гц;
• отсутствие горения, дыма при нагревании;
• небольшой радиус изгиба;
• срок службы не менее 8 лет;
• температура монтажа от -15°С до +60°С;
• стойкость к высокой влажности и высокому атмосферному давлению.

Цена провода РКГМ зависит от его марки и варьируется в достаточно большом диапазоне. Так, РКГМ-0,75 стоит в 64 раза меньше, чем аналогичный кабель с площадью сечения 95,0.

Особенности производства

Основная токопроводящая жила выполнена из перекрученных тонких медных проволок, количество которых определяет размер сечения кабеля. Сечение жилы варьируется в довольно широком диапазоне: от 0,75 до 120 мм². Диаметр изделия напрямую зависит от размера сечения.

Токопроводящая медная жила имеет два защитных слоя. Именно они наделяют провод хорошими техническими характеристиками, которые позволяют его применять в разных климатических и эксплуатационных условиях.

Конструкция провода довольно проста. Преимущества, которые наделяют провод уникальными качествами, кроются в материалах изоляции.

Медное основание провода покрывается кремнийорганической резиной, которую иногда называют силиконовой. Она обладает отличными эксплуатационными показателями, которые делают провод РКГМ незаменимым для монтажа электропроводки и электрооборудования в сложных и опасных условиях работы. Наружная оболочка из стекловолоконной материи, пропитанная специальным лаком, придает проводу устойчивость к экстремальным условиям среды.

Подобное сочетание качественных современных материалов позволяет использовать провод марки РКГМ для наружного и внутреннего монтажа, в условиях высоких и низких температур.

Провод РКГМ обладает такими свойствами:

• Высокой прочностью. Силиконовая резина наделяет провод гибкостью и стабильностью форм-факторов, поэтому изделие выдерживает большие нагрузки, устойчиво к разрывам.
• Хорошей термостойкостью. Материалы, применяемые для изоляции провода, способны сохранять свои эксплуатационные свойства при очень высоких температурах. Силиконовая резина обладает противопожарными свойствами, поэтому прогрев окружающей среды до 250°С абсолютно никак не сказывается на функциональности всей электрической системы. Если температура поднимается выше указного предела, провод сохраняет свою целостность, так как он не горит.
• Стабильным функционалом. При понижении и повышении давления среды, механических ударах, сильных вибрациях провод полностью сохраняет свои технические свойства, тем самым позволяя электрической системе функционировать на заданном уровне. Он не рвётся, не деформируется, сохраняя заданные формы.
• Устойчивостью к воздействию влаги, плесени, грибка. Структура провода, пропитка его защитных слоёв специальными составами позволяет использовать его для монтажа электропроводки в местах повышенной влажности. Появляется возможность подключить любую технику, без опасения функционального сбоя.

Применение провода типа РКГМ

Область использования кабеля данной марки очень широка. Благодаря широкой номенклатуре сечения выбрать изделия для конкретных целей довольно просто. Его успешно применяют в промышленности и быту, на улице и в помещениях. Поэтому кабель часто используют в условиях тропической жары, умеренных климатических зонах.

В жилом строительстве провод этой марки используют для прокладки электропроводки в ванных комнатах, при строительстве бань и саун.

Промышленные предприятия применяют провод для подключения мощных машин к системе электропроводки и основному источнику питания. Его используют для изготовления обмоток при производстве крупной электрической техники.

Широко применяется на химических предприятиях, так как изоляционные материалы не боятся воздействия лаков и красок, которые могут попасть на поверхность кабеля. Так как резина пропитана слоем лака, внешняя обмотка не растворяется под воздействием агрессивных сред, остаётся целостной. Это обеспечивает стабильную работу всей электрической системы.

требования, схема, особенности и способы прокладки кабеля. Электропроводка для стандартных номеров

Современная сауна представляет собой сложную и функциональную систему, требующую подачи электричества. Парную часто оборудуют электронагревателем, системой теплого пола, насосной станцией и другими устройствами. Пар – отличный проводник электричества. Соответственно, розетки можно располагать только в технических помещениях, защищенных от влаги. Конденсат не может попасть в токопроводящие элементы только в таких местах.

Общие положения по электромонтажу

Видео: какой кабель использовать для разводки в бане

Как сделать разводку своими руками

Перед тем, как установить провода, вам нужно будет сделать электрическую схему парилки. Кабель укладывается горизонтально или вертикально. Его нельзя сгибать или перекручивать.

Как составить схему подключения в парилке

На схеме разводки в парилке обычно указываются следующие элементы:

По такому принципу вы можете составить схему самостоятельно, нужно лишь отметить все детали и их точное расположение.Также желательно указать маркировку и характеристики всех используемых устройств.

Монтаж будет удобнее производить, если на схему

нанести маркировку и номиналы кабеля и устройств автоматического отключения.

Как рассчитать необходимый участок

Надо будет правильно рассчитать сечение жил, чтобы в будущем проводка в парилке выдерживала максимальные нагрузки.

Технологию расчета рассмотрим на примере.Предположим, что:

№

• В парилке 5 светильников по 100 Вт, плита, стиральная машина и электронагреватель;
• средняя мощность плиты 4 кВт, стиральной машины 2 кВт;
• Электронагреватель потребляет 2 кВт.

Результат – 8,5 кВт полезной мощности от всех электрических устройств. К этому показателю следует добавить запас хода 20%. Результат будет 10,2 кВт.

Для определения значения тока, при котором можно будет подобрать необходимое сечение, потребуется общую мощность разделить на напряжение сети: 10200/220 = 46 А.Площадь сечения кабеля подбирается по специальной таблице.

Таблица: сечение медного кабеля в зависимости от силы тока (при напряжении 220 В)

Соответственно, для рассматриваемого помещения подходит электрический кабель сечением 6 мм².

При однофазном подключении эта проводка может выдерживать приблизительно 14 кВт мощности. Если вы планируете делать трехфазное подключение, то показатель мощности увеличится до 42 кВт.Для обычной парилки этой мощности будет достаточно.

По аналогии производится расчет устройства на резервное отключение. Однако в этом случае необходимо будет использовать мощность не всех конструкций, а нужной схемы. Например, это могут быть осветительные приборы или плита.

Как выбрать арматуру для проводки

Важно правильно выбрать фурнитуру и другие детали, которые понадобятся для завершения разводки в парилке.

Для каждого помещения составляется схема расположения розеток, выключателей, распределительных коробок и светильников

Для розеток и выключателей рекомендуется использовать электрокабель ВВГнг или NYM.Минимальное сечение розетки составляет 2,5 мм², для выключателя – 1,5 мм². Для розеток и устройств для отключения уровень защиты должен соответствовать существующим требованиям: корпус должен быть герметичным и дополнительно прикрытым крышкой.

Для разводки в парилке предпочтение следует отдавать кабелям с медными жилами, так как они способны пропускать большие токи. К тому же они меньше подвержены механическим повреждениям.

Видео: разводка бани своими руками

Меры предосторожности при подключении

Видео: виды светильников для бани

Способы прокладки электропроводки в парилке

В первую очередь необходимо подвести электропроводку от приборной панели на улице к конструкции в бане. Прокладка кабеля на открытом воздухе может производиться по воздуху или под землей. Чтобы определить подходящий метод, следует узнать о преимуществах и недостатках каждого из них.

Как установить электрический щит

Питание всей системы питания парилки осуществляется от вводного щита. Вам нужно будет выбрать наиболее подходящее место для установки конструкции. Важно придерживаться следующих правил:

1. Распределительный щит всегда должен быть доступен.
2. Помещение необходимо регулярно проветривать.
3. Не допускается установка щита в пожароопасном помещении.
4. Устройство следует размещать в помещении с освещением.

Чаще всего щит монтируется в зоне отдыха. Он состоит из конструкции для автоматического отключения, входящих и исходящих машин. Верх устройства должен располагаться на высоте 1,5–2 м от пола.

Если проводка однофазная, необходимо использовать трехжильный кабель питания.

Провода ввода и вывода в нагрузку необходимо аккуратно проложить в электрощите, а затем вывести из него через трубки с гофрой. УЗО и автоматику следует устанавливать с учетом уровня нагрузки на электрический кабель. Важно следить за тем, чтобы проводники в зажимах клемм были надежно закреплены, иначе не удастся избежать перегрева участка из-за плохой фиксации.

Последовательность действий при монтаже электропроводки разными способами

Если выбран способ подземной проводки, то последовательность действий будет следующая:

Далее идет монтаж электропроводки во всех помещениях.Подключая провод к розеткам, стоит помнить, что жилы начинаются снизу. Когда кабель будет пропущен по всем комнатам и подключен к арматуре, вам нужно будет подключить проводку к выключателям.

Кабель к каждой розетке должен подводиться снизу

При прокладке электрического кабеля от экрана необходимо учитывать следующие моменты:

1. Электропроводка к каждой точке должна быть неразъемной.
2. Если стены построены из камня или кирпича, то проводка может быть скрыта. В этом случае его можно замаскировать слоем сухой смеси.
3. От распределительных коробок кабели можно прокладывать только под прямым углом.
4. Поместите провода на незаметном месте.
5. Жилы проводов соединяются с помощью клеммных зажимов. Использование скруток строго запрещено.

Основные ошибки, которые допускаются при монтаже электропроводки в бане

Проводка должна быть не менее 0.8 м от конструкции дымохода и каменки. В парилке и душе допускается установка осветительных приборов с классом защиты IP44 и выше. Отличный вариант – использовать галогенные лампы на 12 В. Кабель должен быть прочным, термостойким и выдерживать температуру до 180 ° С. Изоляция должна быть силиконовой.

Крепить кабель необходимо с шагом не менее 40 см, изменение направления прокладки должно происходить плавно, без переломов

В большинстве случаев неопытные мастера при монтаже электропроводки допускают следующие ошибки:

1. Монтаж скрытой проводки на горючие основания в пластиковых трубках. Стоит знать, что делать это категорически запрещено.
2. Монтаж электропроводки в металлической гильзе. Этого тоже нельзя делать.
3. Установка осветительных приборов наверху. В целях безопасности рекомендуется устраивать освещение в нижней части, рядом с прохладным полом. Допускается использование точечного освещения, которое можно разместить под полкой. Это даст возможность сделать загадочную и нестандартную световую конструкцию. Обязательно использование термостойкой проволоки в металлической трубке.

Электропроводку в парилке следует проверять каждые 4 года. Обратите внимание, что алюминиевая проводка имеет срок службы 15 лет. Медная проводка прослужит 20 лет. По истечении этого срока проводку необходимо заменить.

В бане в большинстве случаев используется низкое напряжение, поэтому рекомендуется использовать понижающие трансформаторы. Их следует размещать вне парилки. Розетки можно устанавливать исключительно на стены в гардеробной или уборной. Их следует разместить на высоте 95 см.Рекомендуется использовать устройства с защитными колпачками.

Для подключения плиты потребуются провода, выдерживающие повышенную температуру и немалую потребляемую мощность. Для этой задачи подойдет кабельная разводка. Провода ПМТК можно протянуть до распределительной коробки, которая находится вне зоны повышенной влажности. От коробки к электрощиту можно будет ввести кабель ВВГ сечением 3х2,5 мм.

Поделись с друзьями!

Если еще не так давно работы по монтажу электрооборудования в жилых домах можно было проводить только при наличии проекта, утвержденного соответствующими органами, то сегодня благодаря постановлению правительства РФ об отмене устаревшего требования к владельцам домов и коттеджей, все стало намного проще.Теперь электропроводку в бане можно монтировать без проекта и согласований. Но при этом обязательно выполнение главного условия – монтаж производится с учетом требований ПУЭ и других нормативных документов, отклонения запрещены и могут служить основанием для отказа в подключении объекта к эклектическим сетям.

Последние стандарты ДБН В.2.5-2003 и DNAP 0.00-1.32-01 запрещают использование двухжильных кабелей для проводки (кроме выключателей), теперь это должны быть только трехжильные кабели с фазой, нулевым рабочим и нулевым защитным медные провода.Это касается однофазной электропроводки, трехфазные в банях практически не используются и поэтому в этой статье упоминаться не будут.

ДБН В.2.5-2003. PDF скачать

ДНАП 0.00-1.32-01. Государственный нормативный акт по охране труда. PDF скачать

Какие существуют общие требования к разводке в бане?

1. Размещение светильников, выключателей и розеток должно производиться по зонам, разбивка производится с учетом требований ГОСТ Р 50571.12-96. В первой зоне категорически запрещается не только устанавливать какое-либо электрооборудование, но и прокладывать кабельные линии. Здесь строят печи для обогрева помещений, устанавливают умывальники, душевые и т. Д. Вторая зона – самая безопасная с точки зрения эксплуатации оборудования, в ней меньше всего ограничений и дополнительных требований. В третьей и четвертой зонах допускается прокладка кабелей с сопротивлением изоляции не менее + 170 ° С.

2. Для прокладки электропроводки в банях категорически запрещается использовать универсальные плоские провода (ПУНП).

   Дело в том, что на эти провода еще не разработаны госстандарты, каждое предприятие вправе использовать свои технические условия (ТУ). Как показывает объективный анализ рынка, все провода ПУНП по ТУ в той или иной степени не соответствуют требованиям ГОСТ 22483-77, регулирующего электрическое сопротивление жилы. Количество пожаров, вызванных этими кабелями, превышает 65% всех аварий по причине электрооборудования.

3. , также желательно смонтировать выключатель света в тамбуре или зоне отдыха

ГОСТ Р 50571.12-96 … Загрузить PDF

Цены на кабель ПУНП

кабель ПУНП

Пошаговая инструкция по монтажу электропроводки в бане

В качестве примера рассмотрим наиболее сложный вариант, его можно сильно упростить с учетом особенностей бань и требований разработчиков.

Шаг 1. Подключение входного кабеля (кабеля питания). Он подается в щит сверху и подключается к входной машине.Параметры отключения рассчитываются отдельно с учетом суммарной мощности потребителей. Конкретные советы приведены далее в этой статье. Синий и серый провода подключены к входу в автомат, желто-зеленый – к шине заземления.

Подключение кабеля питания. На верхние выводы вводного дифавтомата наматываем проводники серого и синего цвета … А жила желто-зеленая на шину заземления.

Шаг 2. Если на приборной панели есть дополнительные устройства отключения для отдельных помещений или групп потребителей, подайте на них питание.Стандартное положение – вход сверху, выход снизу.

Электрический экран и выходящие от него провода в пластиковых ящиках

Практические советы. В сухих помещениях проводку лучше монтировать в обычных пластиковых коробах, во влажных помещениях их рекомендуется защищать пластиковыми трубами. Это не окончательное стандартное требование, а рекомендация опытных электриков.

Шаг 3. Подключите свет и розетки в туалете.

Имейте в виду, что степень защиты корпусов от проникновения влаги и пыли должна соответствовать международному стандарту не менее IP 44 в зонах 2 и 3.Этот кожух защищает от проникновения твердых частиц размером более одного миллиметра и не допускает утечки от капель, падающих на поверхность под любым углом.

Разводку можно сделать кабелем ВВГнг 3х1,5, протянуть до распределительной коробки.

Схема подключения кабеля ВВГнг 3х1,5. Кабель подводится к распределительной коробке. Маркировка жил

Опустить в коммутатор двухжильный кабель ВВГнг 2 × 1,5, одна жила подключается к верхнему выводу устройства, а вторая – к нижнему.

Кабель ВВГнг 2х1,5 опускается до однокнопочного переключателя. Одна жила подключается вверху, другая – внизу. Жилы обозначены буквами L и L light

.

При этом в одном положении кнопки разрывается электрическая цепь, а во втором она подключается и загорается лампочка. Перед установкой выключателя внимательно осмотрите корпус, он показывает положение кнопки при замыкании и размыкании контактов. По стандарту свет должен включаться в верхнем положении кнопки переключателя.Еще один нюанс – к переключателю всегда подключается фаза, а не ноль. Это дает возможность безопасно менять осветительные приборы в случае их выхода из строя, не выключая общий автомат.

К месту установки предлагаемого светильника прокладывается кабель ВВГнг 3х1,5. Марка прожилок

Шаг 4. Пропустите кабель от коробки к лампе, просверлите отверстие в стене и вставьте в него кусок трубки. Свободное пространство между проводами и стенками трубы рекомендуется заполнить специальным негорючим составом.

В отверстие вставляется металлическая втулка

Важно. Все места прохода кабелей в другие помещения должны быть выполнены только в металлической трубе, это полностью исключает механическое повреждение кабелей.

В коробке соедините концы проводов одного цвета. Важно знать, что не все производители соблюдают стандартные цвета кабелей, если у вас возникла такая ситуация, то рекомендуется промаркировать их при установке.Это можно сделать с помощью небольших наклеек или цветных маркеров.

Если в освещении есть свой автоматический выключатель, то на последнем этапе монтажа электропроводки нужно подключить его к источнику питания и его выводам.

В щите подключаем серую жилу кабеля к нижнему концевому выключателю … Синюю жилу к нулевой линии. Зелено-желтый на землю автобус

Учтите, что в парилке категорически запрещается устанавливать распределительные коробки, выключатели и розетки.Эта фурнитура устанавливается при входе в помещение.

Шаг 5. Освещение в парилке лучше сделать низковольтным, хотя это необязательное требование. Осветительные приборы на 220 В должны иметь специальный защищенный корпус.

Для низковольтного освещения нужно установить понижающий трансформатор и от него запитать лампочки. Технические параметры трансформаторов следует подбирать с учетом необходимого выходного напряжения и суммарной мощности всех потребителей.

Для понижения напряжения используется понижающий трансформатор, который подбирается в соответствии с требуемым выходным напряжением, мощностью подключаемых осветительных приборов

Помните, что очень сложно эксплуатировать трансформатор на пределе; в таких условиях эксплуатации быстро выходит из строя. Всегда покупайте технику с запасом мощности, за счет такого подхода повышается надежность и продолжительность работы устройств.

Проложите двухжильный кабель от трансформатора к коробке и вставьте в него кабели от ламп и выключателя.

Прокладка двухжильного кабеля к распределительной коробке

Схема подключения в распределительной коробке. Вены зачищены и помечены. Далее кабель идет к свичу

Важно. В парилке свет осуществляется только с помощью специального термостойкого кабеля, такие требования прописаны в действующих нормах.

Прокладка термостойкого кабеля ПРКС к предполагаемому месту установки светильника.Рукав должен быть заполнен негорючим составом

.

Шаг 6. Установка розеток. Они также могут быть оснащены отдельным автоматом в распределительном щите. Разрешается монтировать розетки только в зонах 2 и 3, шкафы должны иметь степень защиты не ниже IP 44.

Установка розеток и распределительных коробок в мойку разрешена только в зонах 2 и 3

От распределительного щита к первому распределительному щиту прокладывается кабель ВВГ 3 × 1,5.

Далее проволока вводится во все остальные; для каждой комнаты должна быть своя распределительная коробка (коробка Бермана). От коробки к розеткам прокладываются жилы, их концы зачищаются и подключаются к соответствующим клеммам.

После подключения накройте розетку лицевой панелью.

Шаг 7. Соедините все концы кабелей одного цвета или с одинаковыми этикетками в распределительных коробках с помощью клеммных колодок.

Использование клеммных колодок вместо скручивания безопаснее и удобнее

Важно. Если в бане установлены мощные электроприборы, их технические характеристики могут повлиять на размер кабеля. Внимательно проверьте разработанные таблицы на предмет зависимости сечения кабеля от силы тока.

Если провода расположены возле электропечей, то их необходимо защитить металлической трубой. Но при первой возможности воспользуйтесь другими, более безопасными способами подключения мощных отопительных приборов.

Некоторые современные ТЭНы имеют систему автоматического управления и защиты, подключение этих устройств должно производиться в соответствии с прилагаемой инструкцией производителя.

Подключение контроллера духовки (датчик температуры)

Схема подключения термостата. Клеммы 1 и 2

Схема подключения термостата. Клеммы 3 и 4

Схема подключения датчика температуры. Клеммы 6 и 7

Жилы кабеля ВВГнг 4х1,5 подключаются к соответствующим винтовым зажимам. Жил коричневого цвета на клемме с маркировкой L. Синий на клемму N. Серый – A1. Черный – А2.

К нижним клеммам дифавтомата к каждой клемме подключаются два провода. Одна пара проводов используется для подключения к стартеру. Вторая пара используется для подключения к винтовым клеммам L и N.Жилы с серой и синей изоляцией трехжильного кабеля ВВГнг, предназначенного для питания электронагревателя, подключаются к пускателю, а желто-зеленый провод – к шине заземления

.

Схема подключения в парилке и гардеробной

После окончания монтажа нужно очаровательно прозвонить проводку и проверить правильность и надежность всех подключений

Цены на электрические щиты

Коммутаторы

Какое электрооборудование может быть в бане

Электрические сети выдают по упрощенной схеме разрешение на подключение не более 15 кВт на участок, суммарную мощность потребителей электрической энергии бани и жилого дома желательно предусмотреть так, чтобы она не превышала допустимую. указанный предел.В противном случае придется получать специальное разрешение, которое не всегда выдают. В обязательном порядке вам придется заказать в специализированных организациях проект, учитывающий существующие резервные мощности трансформаторов, параметры установленных линий и т. Д. Такая работа требует больших затрат времени и средств, а результаты зачастую непредсказуемы. Что касается однофазной или трехфазной разводки, все еще намного сложнее. Перед принятием окончательного решения рекомендуется посетить РЭС и проконсультироваться с ответственными представителями организации.

Какие кабели использовать для разводки в бане

Диаметр кабелей выбирается исходя из возможной максимальной мощности; для этого есть специальные таблицы. Для однофазного ввода разводка выполняется кабелем SIP 2 × 16, для трехфазного SIP 4 × 16. Опытные электрики советуют не экономить на сечении токопроводящих жил, разница в стоимости незначительна. , а проблем может быть много.

1. Никто не может точно предсказать общую мощность текущих потребителей на длительный срок. Такие ситуации вызывают перегрузку проводки и могут привести к пожару.
2. Кабели должны быть только от известных и проверенных производителей. Несертифицированная продукция не выдерживает одинакового сечения проводов по всей длине, оно колеблется в пределах 20-30% и только в меньшую сторону. Это значит, что если указано сечение, например, 10 мм 2, то по факту следует ориентироваться на 8 мм 2.

Цены на SIP-кабель

sIP-кабель

Видео – О кабелях для бани

Сколько машин нужно для ванны

В то же время это очень сложный и очень простой вопрос.С точки зрения электрика, чем больше, тем лучше. Это их прибыль, они пытаются ее приумножить всеми возможными способами. Мастера заверят застройщиков, что защитная электрооборудование необходима для каждого помещения в бане, отдельно для розеток и всех мощных потребителей. Нет никакого вреда или пользы от большого количества оперативной памяти. На практике достаточно поставить на ввод один автомат, он срабатывает при превышении расчетной нагрузки или при возникновении короткого замыкания. Нет необходимости защищать каждую комнату и розетку отдельно.Следует понимать, что у каждого соединения есть и свои отрицательные стороны – из-за плохого соединения концов точки соединения нагреваются. А это может стать причиной неисправности проводки или возгорания в бане.

Как лучше всего подключить сауну: подземный или надземный кабель?

Нет конкретных рекомендаций для всех случаев, у каждого метода есть свои сильные и слабые стороны.

Тип подключения	Технические и эксплуатационные характеристики
	Используются кабели для подключения воздуха, защита сделана из специальных пластиков, устойчивых к жесткому УФ-излучению.Они выдерживают значительные перепады температур и отличаются высокими характеристиками физической прочности. Самый дешевый и простой способ подключить баню к сети, по надежности полностью соответствует существующим требованиям. Единственный недостаток – не всем разработчикам нравятся висящие над площадкой провода электрических линий.
	Очень дорогой и сложный метод. Для прокладки нужно приобрести специальный подземный кабель с броневой оболочкой; в траншеях предусмотрен слой песка для компенсации сезонного набухания почвы при промерзании / оттаивании.Траншеи часто выкапывают вручную, что сложно и требует много времени. Кроме того, если на участке уже выполнен ландшафтный дизайн, то после засыпки траншей его придется восстановить в исходное состояние.

Как видно из таблицы, на решения влияет множество индивидуальных факторов, все они должны приниматься во внимание.

Любой хозяин, имеющий частный дом или хороший загородный коттеджный поселок, мечтает о бане хоть и небольшой, но достаточно уютной.Строя и обустраивая эту конструкцию, следует учитывать, что она довольно небезопасна и правильно подобранный провод защитит ее от возгорания в помещении.

Банные зоны

Самым небезопасным местом в бане является парилка. В этом помещении ставится обычная или электрическая духовка и температура может достигать 130 градусов по Цельсию, при этом влажность также имеет высокий показатель около 90%. Учитывая эти факторы, любой может сделать вывод, что агрессивная среда легко повредит верхние оболочки проводов.

Первым делом нужно разобраться, на какие зоны делится парилка в бане или сауне по ГОСТ Р 50571.12-96. Согласно этому документу, помещения с наибольшей пожароопасностью делятся на четыре зоны, они обозначены на рисунке.

• первая зона предназначена только для установки духовок любого типа;
• вторая зона отличается тем, что не имеет особых требований по влаго- или термостойкости;
• третья зона увеличивает свои требования, и здесь электроприборы должны хорошо работать при температуре выше 120 С, а проводка должна выдерживать нагрев выше 170 С;
№
• если в парилке установлена ​​электрическая духовка, то в четвертой зоне следует размещать только оборудование для управления этой духовкой или датчики автоматического отключения.В этом месте не должно быть других электроприборов.

Последние две зоны являются наиболее опасными, поэтому здесь нужно выбрать наиболее изолированные и термостойкие провода. Отечественные производители предлагают следующие варианты:

1. провод РКГМ, ПРКА, ПРКС, ПВКВ, имеющий внутри много медных проводов, он достаточно гибкий и выдерживает температуру до 180 градусов;
2. провод ПМТК может состоять как из одного, так и из множества проводов, тоже хорошо гнется, но при этом выдерживает до 200 градусов.

Остальные помещения в бане не так опасны и здесь подойдет провод ВВГнг-LS. Не забываем сечение кабеля, это значение для проводов парилки должно быть не менее 2,5 кв. Мм, а для других помещений – 1,5 кв. Мм.

Кабель термостойкий для саун и бань.

Рассмотрим подробнее маркировку термостойких проводов и пройдемся по характеристикам, разберемся, насколько они надежны и практичны.

Начнем с RCGM

Этот провод покрыт сверху силиконовой резиной (RC), которая действует как изолятор внутри неизолированных медных (GM) проводов.Он также имеет обмотку из стекловолокна, которая находится между изоляцией и самими проводами. Такая намотка позволяет кабелю марки РКГМ не реагировать на внешние воздействия, такие как высокая температура (до 180) и влажность (до 100%).

При пожаре проволока не горит, и плесень этого не боится. Благодаря прочной изоляции хорошо выдерживает удары и механические повреждения. Учитывая все вышесказанное, можно с уверенностью сказать, что провод RCGM отлично подойдет для любой зоны парилки бани или сауны.

ПРКА

Эта марка также имеет покрытие из кремнийорганического каучука (РК), имеет повышенную твердость (А). Буква П означает «проволока». Прекрасно работает при повышении температуры до 1700C-1800C и достаточно высокой влажности до 90%.

Плохо горит, но при возгорании выделяет мало дыма, не ломается при многократных изгибах при установке, не подвержен влиянию плесени. Хорошо подходит для бань и саун.

Следующий провод ПРКС

Этот кабель внутри может состоять из нескольких жил, от двух до пяти.Обмотки у них разного цвета, но одна должна быть синей или голубой. Жила этого оттенка всегда уходит в ноль. Если в проводе больше двух жил, значит есть заземление, которое обозначено зеленым цветом.

Этот провод (P) изолирован силиконовой резиной (KR) для соединения (C). Выдерживает нагрев до 2500С. При значительном перегреве не выделяет токсичных веществ, а также не поддается деформации в условиях повышенной влажности. Этот кабель отлично подойдет для бани.

Далее знакомимся с проволокой ПВХ

Провод (П) предназначен для клемм обмоток (В), имеет изоляцию, представленную силиконовым каучуком в два слоя (КВ). Хорошо переносит нагрев окружающей среды даже до 200 градусов, а также повышение показателей влажности до 90%. Плесень и механические нагрузки не влияют на характеристики этого кабеля.

PMTK

Монтажный провод (ПМ) имеет высокие термостойкие (Т) характеристики, как и все термостойкие, изолирован силиконовой резиной.

Может быть одножильным или многожильным. В многоядерном варианте каждая жила маркируется отдельным цветом, как и провод марки ПРКС. Устойчив к высоким температурам, но не переносит сильного понижения до -250С. Максимальный уровень влажности не оказывает негативного воздействия на провод.

Последний кабель, который подходит для разводки в ванне ВВГнг-LS

Это медный кабель, состоящий из нескольких жил. Наружная изоляция, а также индивидуальная изоляция каждого жилы выполнены из поливинилхлоридной резины.Он плохо горит, но при возгорании выделяет очень мало дыма, что дает возможность быстро покинуть помещение в случае возникновения опасной для жизни ситуации. Хорошо работает в условиях с повышенной влажностью, но не выдерживает нагревания более 50. Нельзя использовать в парилке, но отлично подходит для других помещений в бане.

Ознакомившись с некоторыми представителями термостойких проводов, можно сделать некоторые выводы. Все они имеют кремнийорганическую обмотку, которая помогает медному проводу выдерживать повышенные температуры окружающей среды, высокий уровень влажности воздуха, а, например, RKGM не поддается плесени.

Баня – это влажное и жаркое помещение, поэтому электрификация здесь имеет свои особенности. Такие условия, как высокая влажность, а вместе с ней и температура, могут отрицательно повлиять на проводку и возможность безопасно использовать все преимущества электричества. Как сделать его по-настоящему безопасным? Есть несколько правил.

В случае ванн электрификация через отдельный кабель от главного распределительного щита … В идеале рекомендуется использовать отдельный контур заземления. Ниже мы рассмотрим способы прокладки кабелей.

Скрытая и открытая проводка

Баня из бруса, сруба или любого другого природного материала – наиболее экологически чистый вариант. В таком помещении можно приятно провести время и расслабиться. Но помимо этих свойств и характеристик древесина наиболее подвержена возгоранию, которое чаще всего возникает из-за различных проблем с электропроводкой.

Многие хотят, чтобы элементы разводки были незаметны, однако в целях безопасности проводка в бане от сруба должна быть открытого типа. .. Закрытый не дает таких возможностей. Здесь все коммуникации скрыты под отделочными материалами.

Особенности открытой проводки

Использование такой схемы облегчает процесс обслуживания и ремонта электрических коммуникаций. В случае поломки всегда можно определить место неисправности и быстро решить проблему.

Как установить внутренний щиток

Щиток обычно устанавливается в раздевалках или в комнатах отдыха.Непосредственно в нем монтируется автомат ввода, а также УЗО. Устройство защитного отключения необходимо для обеспечения пожарной безопасности и надежной работы осветительных приборов и других электрических устройств. Для бани УЗО просто необходимо, так как там повышенный уровень влажности.

Розетки, выключатели, коробки внешней проводки должны быть защищены от брызг. Рекомендуется входить снизу. Сначала следует подготовить П-образный изгиб – это делается для того, чтобы конденсат не мог попасть внутрь устройств.

Вся электропроводка в бане должна выполняться только через дифавтоматы или специальные устройства защитного отключения, но ток отключения должен быть от 10 до 30 мА. Рекомендуется использовать пониженные напряжения как для парилки, так и для умывальника. Однако для этого потребуется дорогая система. Специалисты советуют ежемесячно проверять работу устройств защитного отключения. Желательно всю проводку проводить кабелем с двойной изоляцией во избежание возгорания в помещении при коротком замыкании.В топку и в парилке лучше всего подойдет обычная термостойкая проволока.

Для освещения предпочтительно использовать низковольтное оборудование. Проводники следует подключать только терминальным способом. Также не стоит забывать о заземлении и молниезащите.

Сама же проводка может быть размещена как в металлической, так и в гофрированной трубке от или в металлическом шланге. Коробки силовых кабелей тоже лучше всего делать из негорючих материалов.

Вывод

Как видите, электропроводка в ванне, сделанная своими руками, вполне способна обеспечить безопасность и долговечность эксплуатации.Если составить правильный и грамотный проект, правильно подобрать кабели и электрооборудование, соблюдать основные правила монтажа и работы с электричеством, то обязательно все получится. Главное, чтобы все работы выполнялись очень и очень аккуратно. Если у вас нет для этого необходимых знаний, не стоит снова рисковать. Лучше воспользоваться помощью профессионалов.

Итак, мы разобрались, как можно своими руками провести шнур питания в бане.

Электропроводка в бане имеет ряд особенностей.И в основном это связано с высокой температурой и влажностью в этом помещении, которые негативно сказываются на состоянии проводов, а также со спецификой горючего древесного материала, из которого изготовлены стены парилки. Правильная прокладка кабеля к ванне и установка проводки внутри имеют жизненно важное значение.

Идеальным вариантом будет, если в баню можно будет подвести электричество от центрального распределительного щита по специально выделенной линии электроснабжения.Прокладывать силовой кабель, подводить его прямо к бане можно 2 способами: «земляным», когда провод проложен под землей, и «воздушным», когда его проводят по воздуху. Приемы должны быть предусмотрены проектами самих бань.

«Земляной» способ укладки

Это самый надежный способ, но он не всегда подходит. Предварительно на приусадебном участке следует выполнить все сельхозработы и подтвердить, что провод не придется проводить через территорию соседа.Под землей проложить так называемый «бронированный кабель» марки ВБбШв с 4 медными жилами сечением 10 кв. Мм. Этот кабель достаточно дорогой, стоит около 200 руб. / Пог. Но он чрезвычайно надежен и долговечен благодаря стальной оплетке, зажатой между пластиковыми корпусами. Соответственно, кроты, мыши и другие грызуны не могут его прогрызть. Кабель не боится усадки земли.

Не рекомендуется использовать металлические трубы для прокладки кабеля, так как они являются сборщиками конденсата, что снижает срок службы провода.Их можно использовать только в местах, где кабель проходит вдоль столба или стены. В данном случае труба высотой не

Прокладка кабеля под землей: ведение в баню «земляным» способом

Последовательность действий при прокладке кабеля под землей следующая:

1 Выкопайте траншею глубиной

2. Кабель вводится в здание через стальную гильзу. Это необходимо для защиты проволоки при движении и полной усадке деревянной стены.Электропроводку к бане нужно проводить особенно аккуратно и аккуратно.

3. Кабель освобождается от «брони» непосредственно перед входом в экран. Только после этого жилы кабеля подключаются к машине, производя заземление и молниезащиту.

Важно! При прокладке подземного кабеля исключите возможность возникновения опасных деформаций, его механического повреждения при смещении грунта: создайте резерв, укладывая кабель в траншее волнообразно.

Прокладка воздушного кабеля

Если вы выбрали более экономичный метод, решив проложить кабель по воздуху, то учитывайте следующие моменты:

1. Если расстояние до ванны больше 25 метров, необходимо между зазорами поставить опору. Воздушная прокладка провода осуществляется с помощью так называемой натяжки, или на фарфоровых изоляторах.

2. Кабель должен находиться на определенной регулируемой высоте. Выше проезжей части не может быть ниже 6 м над уровнем земли, над пешеходными дорожками – 3.5 м (не ниже). Трос крепится к ванне на высоте 2,75 м над землей.

Подвод силового кабеля к ванне «воздух»

3. Обычно используется самонесущий изолированный кабель. Гарантийный срок – 25 лет. Кабели СИП (СИП-4, СИП-3, СИП-2А) имеют специальное полиэтиленовое атмосферостойкое покрытие и специальные несущие элементы, устойчивые к перегрузкам. Его сечение не должно быть пропускным – до 63 ампер. Если подключение однофазное, то мощность будет 14 кВт, а если трехфазное – 42 кВт.Основным недостатком самонесущих изолированных проводов является их проблемный ввод в автоматический выключатель из-за малой пластичности, их трудно гнуть.

4. Самонесущий изолированный провод вводится в баню (но не в саму парилку, т. К. Там нельзя проводить алюминиевые провода) через металлическую втулку. А в парилку вводятся совершенно разные провода – НЙМ, НГ или ВВГ. Кабель ВВГнг-LS сечением 3х1,5 (применяется для подключения освещения), ВВГнг-LS сечением 3х2. 5 (используется для подключения розеток) хорошо себя зарекомендовала. Утеплитель ВВГ не поддерживает горение, уровень задымления при тлении очень низкий. Для перехода используйте герметичные медно-алюминиевые соединители, самонесущий изолированный провод необходимо закрепить на анкерных зажимах, так называемых натяжителях.

Монтаж электропроводки в бане: основные этапы

В процессе монтажа электропроводки непосредственно в бане различают следующие этапы:

1.Установка щита;
2. Разводка от щита;
3. Подключение светильников;
4. Розетки соединительные;
5. Подключение электропечи.

Правила установки электрощита

Энергосистема бани будет запитана от распределительного щита. Важно выбрать оптимальное место для его установки, соблюдая следующие требования:

1. Доступ к приборной панели должен быть свободным;

2. Помещение должно хорошо вентилироваться;

3.Запрещается размещать щит в парилке и других пожароопасных помещениях;

4. Хорошее освещение помещения щитком.

Электрощит в бане (находится в комнате отдыха)

Обычно щит устанавливается в комнате отдыха. Он состоит из устройства защитного отключения, устройства ввода, а также выходных автоматов. Его верхняя часть должна быть на высоте 1,4 м – 1,8 м от пола, не меньше.

Если проводка в деревянной однофазной ванне, в питающем кабеле должно быть не менее 3 жил.По новому ГОСТу цвет фазного провода должен быть серым, но могут попадаться провода из старых запасов с белым или коричневым фазным проводом. Это ядро ​​размещается на верхнем выводе машины ввода. От нижнего вывода фазный провод частично перемещается с помощью перемычек к верхним выводам выходных машин или выводится через распределительные шины к машинам. Нулевой сердечник (синий или синий) размещается на нулевом блоке, защитный сердечник (желто-зеленый) – на защитном блоке или на приваренном болте экрана.Фазовые жилы кабелей, идущих к нагрузке, подключаются к нижним контактам машин. Отходящие и входящие кабели очень аккуратно прокладываются в экране, затем выводятся из экрана по гофрированной трубе. УЗО и автоматические выключатели необходимо устанавливать с учетом уровня нагрузки на кабель.

Рассчитываем нагрузку на кабель, выбираем необходимое сечение

Знание нагрузки необходимо для правильного выбора поперечного сечения кабеля.Существуют специальные таблицы для выбора сечения проводов, где рассчитывается его зависимость от ожидаемой мощности устройств. Электроприборы обычно указывают свою потребляемую мощность, поэтому стоит обратить на это особое внимание.

1. Если в бане предполагается разместить только осветительные приборы, то общая мощность составит примерно 1-2 кВт.

2. Если вы не используете электропечь, общая мощность составит около 5-6 кВт.

Желательно учитывать запас хода 20%.Например, если общая мощность в бане 5 кВт, то проводку лучше рассчитывать на 6 кВт. С такой мощностью подойдет кабель ВВГнг-LS сечением 3х4, то есть 4 кв мм. Кабели для освещения желательно выбирать сечением 1,5 кв. Мм (3х1,5), для розеток – сечением 2,5 кв. Мм (3х2,5).

Выбор машины ввода

Для этого нужно знать общую мощность. Затем мы вычисляем ток, разделив общую нагрузку на напряжение.Например, 6000/220 получится 27 А. Но машину нужно выбирать с запасом – примерно 32 А. Выбор исходящих машин по группам осуществляется по такому же принципу. Желательно подписать каждую машину на панели приборов, указав, за какую группу электроприборов она отвечает.

Также рядом со щитком должна быть схема подключения ванны. Не забудьте подключить устройства защитного отключения, которые отключают источники питания при контакте с водой.Это поможет спасти жизни в случае возникновения чрезвычайной ситуации. УЗО с отсечкой по току защитит от возгорания. Убедитесь, что провода в клеммах клеммных колодок надежно закреплены, чтобы избежать нагрева участка из-за ослабления зажима.

Разводка электрокабеля от щита

Изначально следует нарисовать схему подключения в бане. При составлении схемы и дальнейшей практической реализации схемы электромонтажа необходимо учитывать:

1.Разводку кабелей от экрана рекомендуется выполнять неразъемными.

2. Если в бане деревянные стены, то электропроводка может быть открытой, проведена по деревянным стенам … Запрещается прокладывать провода в трубах из ПВХ.

3. Если стены кирпичные – электропроводка для бани будет скрыта, за слоем штукатурки.

4. Все кабели следует прокладывать строго вертикально и горизонтально. Перегибов и перекручиваний быть не должно, что указано в последней редакции ПУЭ инструкции.Отвод от распределительных коробок допускается только под прямым углом.

5. Старайтесь размещать провода в наименее заметных местах. Их нельзя класть перед дверьми, ближе 50 см от металлических труб и батарей.

6. Выключатели, розетки, а также монтажные коробки запрещается использовать в помещениях с повышенной температурой и влажностью. Со временем в них будет накапливаться влага, и неминуемо последует короткое замыкание. В первую очередь это касается парилки. Поэтому их необходимо располагать в раздевалках или комнатах отдыха.

7. Соедините жилы проводов сваркой или пайкой.

8. Используйте защитное заземление.

10. Запрещается размещать провода в металлических оболочках и трубах.

Установка и подключение светильников

Класс защиты светильников для бани не должен составлять 75 Вт. Следует использовать только стеклянные плафоны, а корпус металлический, соединенный с защитным проводником провода. Пластиковый корпус может деформироваться. Светильники следует размещать не на потолке, а только на стенах, так как температура под потолком обычно самая высокая.В парилке обычно используется низкое напряжение (12В). Для этого пригодятся понижающие трансформаторы, которые располагаются вне парилки. Также запрещено устанавливать в парилке люминесцентные лампы.

Розетки соединительные

Розетки можно устанавливать только на стенах в раздевалке или туалете на высоте 90 см. Их класс защиты не должен быть

Нормы подключения электропечи

Для подключения электропечи, Вам понадобятся провода, выдерживающие высокие температуры (примерно до 170 грамм) и высокое энергопотребление, которое в среднем составляет 4 кВт).Для этих целей подойдет разводка в кабельном канале одинарными жилами марок ПРКА, ПМТК, ПРКС или РКГМ. Медный кабель сечением 3 * 2,5 мм способен выдерживать примерно 5 кВт нагрузки. Допускается протягивать провода типа ПМТК к распределительной коробке, находящейся вне зоны повышенной температуры и влажности, а от коробки к экрану вести обычный кабель (ВВГ 3х2,5).

Видео: электрик в бане и сауне

При прокладке электропроводки помните, что правильная электропроводка в бане – залог вашего комфортного и безопасного пребывания в этом помещении.Перед установкой внимательно изучите ПУЭ (Правила электромонтажа) в последней редакции – настольной «Библии» электрика. Постарайтесь подойти к вопросу максимально ответственно, устанавливая проводку самостоятельно, либо обратитесь к специалисту.

Сауны, сауна, осветительный кабель, высокотемпературный кабель, высокотемпературный осветительный кабель, гибкий кабель, провод

Гибкие высокотемпературные кабели – соответствующий сорт, соответствующий строгим законодательным требованиям Великобритании к электричеству в сауне.

Наши гибкие кабели соответствуют требованиям типа «HO7RN-F» или превосходят их в соответствии с электрическими правилами Великобритании.

Кабель для освещения высокого уровня соответствует 17-му изданию NICEIC, раздел 703 – Сауны, зона 3
Силиконовый корпус выдерживает до 180 градусов Цельсия.

Обычно на складе доступны два типа:

HTFL С жилами 3 x 1,5 мм – этот тип специально предназначен для подключения освещения сауны; (диаметр около 8 мм)
Примечание. Этот кабель выполнен в темно-сером корпусе из силикона .

HTF3 С сердечниками 3 x 6,0 мм – обычно для питания от сети печей для саун типа «встроенное управление»; (диаметр приблизительно 17 мм)

Цена за метр (обрезка по длине) Минимальный заказ 1 метр
Примечание. После обрезки отрезки не подлежат обмену или возврату.

Эти типы обычно подходят для установки освещения для сауны и для печей мощностью до 8 кВт – при условии утверждения электриком на месте.

Плиты мощностью более 8 кВт должны быть полностью подключены профессиональным электриком; перечисленные здесь гибкие кабели могут не подходить для этих более крупных моделей.Проконсультируйтесь с вашим профессиональным электриком.

(Примечание: цвета внешней оболочки кабеля могут отличаться от изображенных на рисунке)

Если вы не уверены, какой тип подходит (см. Список выше), в первую очередь проконсультируйтесь с электриком или позвоните за советом.

Цены (с НДС):

Название позиции	Код	Цена
Чтобы узнать стоимость доставки «Добавьте» любое сочетание продуктов в корзину 1.5 мм жил на метр				HTFL	£ 5,18
Высокотемпературный кабель STOVE – 3 жилы 6,0 мм на метр	HTF3	£ 6. 60

Характеристики:

• 2 различных типа гибких высокотемпературных кабелей
• Соответствуют (или превосходят) законодательные требования Великобритании и ЕС
• Поставляется необходимой длины (полные метры)

Пригодность:

• Вся электрика для саун должна соответствовать требованиям законодательства Великобритании.
• ВСЕГДА обращайтесь за советом к квалифицированному электрику!
• Крайне важно, чтобы для установки всей электрики сауны привлекался профессиональный электрик.
• Ваша безопасность превыше всего!

Другие продукты в Кабели и проводка для сауны »

© 2021 SaunaShop.com – текст и изображения с этого веб-сайта не могут быть повторно использованы без предварительного согласия.

ТОП 7 Покупатели нагревательных проводов в 🇦🇪 ОАЭ

Показать все Торговля Производство

Товары Провода нагревательные оптом

Торгово-закупочная компания

Если вы хотите найти новых клиентов, которые покупают нагревательные провода оптом

1. Naturelle Llc

   №

   Электрообогрев. HSB60

2. Falcon Metals Ltd.

   Конструкционные изделия – нагревательный элемент из проволоки ni.cr.80 / 20 / kanthal 11swg сечением 21 мм x 2,5 м, сопротивление катушки 3,96 Ом

3. Ruskin Titus Gulf Manufacturing Llc

   Провод электрического нагревательного элемента (части для кондиционеров)

4. Al Haider Solutions Fze

   Термостойкая проволока

5. Mideast Fze

   1. Детали жгута проводов термоусадочные 30/15 арт № 00
   2. Компоненты жгута проводов: термоусадка k v2 10.0 / 5.0 красный, арт. 02

6. Cosmoplast Industrial Co

   Электрические проточные или накопительные водонагреватели и погружные (согласно счету) – ленточные нагреватели с обогревом сопла с подводящим проводом

7. Интерпласт Общество с ограниченной ответственностью.

   Изолированный (в том числе эмалированный или анодированный) провод, кабель (согласно накладной) кабель-2-жильный 0,75 кв. Мм гибкий жаростойкий

Елена Еременко
менеджер по логистике в ЕС, Азию

логистика, сертификат
электронная почта: [электронная почта защищена]

Крупнейшие производители и экспортеры нагревательных проводов

50 Логистика Китай50

#	Компания (размер)	Продукт	Страна
1	Senhall Ltd.(5)	СИЛИКОНОВЫЙ РЕЗИНОВЫЙ НАГРЕВАТЕЛЬНЫЙ ПРОВОД	hongkongsarchina
2	Sino Erli Industries And Trading (4)	ТЕПЛОПРОВОДНАЯ ПРОВОДКА	Китай
PKG ЗАГРУЖЕН НА ПОДДОНАХ ТЕПЛО НОМЕР, КЛАСС ПРОВОДА NMB CD ПРОВОД CC, РАЗМЕР ,,,,,, PO / / / PO /	germany
4	Jiangsu Langshan Wire Rope Co., Ltd. ( 3)	ТРОС СТАЛЬНОЙ ПРОВОЛОКИ ОБРАБОТАН ТЕРМО И СООТВЕТСТВУЕТ СТАНДАРТУ ISPM.ВНИМАНИЕ: TOM MILLER TOMOCEANSIDEEQU IPMENT. ПИСЬМО КООРДИНАТОРА CA LOGISTICS: ЧАРЛЬЗ. D EVARENNESCOLEINTL. СТАЛЬНОЙ ПРОВОД COM ОБРАБОТАН ТЕПЛОМ, C	Китай
5	Tycho International Co., Ltd. КАБЕЛЬНЫЙ ИНСТРУМЕНТ	Китай

1. Дубай
2. Шарджа
3. Абу-Даби
4. Аль-Айн
5. Рас-эль-Хайма

Автор: Ирина Куликовская вк, 01.Фев 2021 г.
Образование: MSU
Не говорите людям, как что-то делать, говорите им, что делать, и позвольте им удивить вас своими результатами

Проволока термостойкая РКГМ 0,75 купить в Киеве

Проволока термостойкая монтажная РКГМ – проволока с медной многопроволочной жилой, с изоляцией из кремния органического каучука повышенной твердости, в оплетке из стекловолокна с пропиткой. эмалью или термостойким лаком. Проволока РКГМ применяется для выходных концов обмоток температурного класса «Н» электрических машин и устройств, при отсутствии воздействия агрессивных сред и масел.

Провод РКГМ предназначен для стационарной установки в производстве электронагревателей, электродвигателей, для установки в осветительные приборы, электроплиты, жарочные шкафы, термошкафы и другие устройства, подверженные воздействию повышенных температур, в том числе в тропических условиях. А также при монтаже электропроводки в банях и саунах.

Проволока РКГМ имеет изоляцию и оболочку из кремния – органический каучук, не содержащий галогенов, не расширяет горение, имеет низкую дымогазовую эмиссию, устойчив к воздействию пониженного и повышенного атмосферного давления, вибрации, механических ударов, к воздействию плесневых грибов, устойчив к озону и солнечной радиации.

токопроводящая жила – многопроволочная, скрученная из медных проволок.

сечение токопроводящей жилы – от 0,75 до 120 мм2.

защитный чехол – тесьма из стекловолокна, пропитанная термостойким лаком.

изоляция – кремнийорганическая резина.

радиус изгиба при установке – 2xd.

номинальное переменное напряжение провода – до 660 Гц частотой 40 Гц.

длительно допустимая температура окружающей среды при эксплуатации – от -60 ° С до +180 ° С.

относительная влажность воздуха (при температуре до + 35 ° С) – 100%.

строительная длина:

– сечение 0,75-6 мм2 не менее 100 м.

– сечение 10-95 мм2 не менее 50 м.

Срок службы

– не менее 8 лет.

Гарантийный срок эксплуатации

– 2 года.

ТУ – 16. К80-09-90

Сечения, мм2	Диаметр, мм	Масса кг / км
0,75	3,5	18,4
1	3,6	21
1,5	3,9	27
2,5	4,6	41,7
4	5,4	58,9
6	6,3	86,1
10	7,6	128
16	9,2	199
25	10,9	301
35	12,2	403
50	14,1	549
70	16,5	755
95	18,6	1018
120	21,3	1252,8

Автономное устройство сауны.

Устройство современной сауны.

В Древней Руси парилки в банях были отнюдь не таких миниатюрных размеров, как ныне популярные. А все потому, что парилась вся большая семья одновременно – а иначе зачем топить плиту два-три раза? Но во многих современных саунах парилке отводится немного. квадратных метров – для себя, но для гостя. Но, если учесть, что существуют определенные противопожарные и санитарные нормы, становится понятно, что определить размеры самого жаркого помещения в бане и поставить плиту вплотную к полкам не так-то просто.Так какой же оптимальный размер парилки и как учесть все нюансы? Об этом расскажет статья.

Огромные банные и оздоровительные комплексы с бассейнами, бильярдной и тренажерными залами в Подмосковье радуют глаз и кажутся пределом мечты, но стоит ли делать такие же масштабы на русском языке у себя на сайте? Или лучше выделить под свою баню старый гараж и начать творить чудеса на минимальной площади, как у китайцев? Давайте разберемся, какие размеры парилки оптимальны для приятных банных процедур.

Ширина и длина парилки: все подводные камни

Основная задача парилки – достаточно высокая температура. Для сауны она может достигать 100 ° C, а для русской бани наиболее комфортна та, которая ближе к температуре тела. А для этого нужен плотный лучистый обогрев от духовки примерно на 40-50? В – именно тогда включается так называемый рефлекторный нагрев человека, обеспечивающий максимальный эффект.

Далее, в парилке человеку тепло передается не только от печи, но и от окружающего воздуха.И в этом плане близость расположения металлических печей на твердом топливе опасна – их лучистое тепло невелико, но они могут слишком сильно нагреть воздух, что приведет к ожогам кожи. Поэтому маленькую парилку с железной печью построить ни в коем случае нельзя – это опасно для жизни, какой бы ни была высота полок в парилке и какой бы ширмы печь не закрывала.

А вот с электроплитой большие размеры парилки – затея бессмысленная.Ведь тогда стоимость электроэнергии никаким комфортом не окупится.

Так как определиться с размерами парилки, если печь уже была выбрана заранее? Здесь поможет этот расчет: тепловое излучение в космосе имеет тенденцию распространяться таким образом, что его интенсивность всегда уменьшается обратно пропорционально величине, равной квадрату расстояния от источника излучения. Это значит, что отдыхающие, которые будут находиться на расстоянии трех метров от печи, получат ровно в четыре раза меньше тепла, чем если бы они сидели всего в полутора метрах от источника.

Это как раз минус негабаритной парилки – чтобы тепло доходило до человека в нужном количестве, придется либо просто топить эту плиту, либо перегревать воздух, и оба эти варианта явно вредны для здоровья. . С другой стороны, отвод тепла также является необходимой составляющей банных процедур, и чем больше парилка, тем лучше в ней протекает этот процесс. Вот почему так необходим компромисс и почему парилка не должна быть слишком большой или слишком маленькой.

Высота парилки: как всем угодить?

Конечно, чем выше высота потолка в парилке, тем больше свежего воздуха и тем комфортнее себя чувствует человек. Но все же оптимальной высотой для такого помещения опытные строители называют 2,2-2,4 метра … Почему? Разве это не низко? Дело в том, что если «поднять» потолок парилки еще хотя бы на 10 см, то общий объем парилки сразу увеличится на полкубометра, придется потратить и топливо, и время на растопку. даже не пропорционально – а гораздо больше.Именно поэтому выше потолка делать не стоит, а ниже 2,1 метра уже нельзя.

А чтобы внутреннее пространство парилки было максимальным, нужно просто минимизировать поверхность пола и увеличить площадь штор. Итак, пространство под полками желательно полностью утопить, чтобы уменьшить отапливаемый объем, что позволит сэкономить топливо для печи и время обогрева парилки. А правильные размеры полок в парилке – три навеса, каждый из которых высотой около 35 см, причем верхний – самый широкий.

Конечно, нельзя сказать, что и миниатюрные, и громоздкие парилки нерациональны. Просто нужно учесть рекомендации, которые были выложены выше, и знать, чего ожидать и от бочки-бани, и от комплекса а-ля Подмосковье для большой дружной компании.

Многие задаются вопросом, какого размера должна быть парилка. Испокон веков настоящая русская баня была просторной, так как парилась вся большая семья. Считалось, что лучше один раз хорошенько прогреть печь и сразу все запарить, чем два-три раза растянуть.Но во многих современных саунах парилки очень маленькие – на 2-3 человека … Так какие же оптимальные размеры парилки и полок? Дело в том, что существуют определенные нормативы как санитарии, так и пожарной безопасности, в соответствии с которыми необходимо рассчитывать все размеры.

Парилка: ширина и длина

Даже в самой маленькой и самой бюджетной бане есть две комнаты: гардеробная и парилка. Но главный элемент любой бани – это парная. Поэтому ее размер нужно рассчитывать так, чтобы во время пребывания в парилке можно было получить максимальный лечебный эффект и с комфортом расслабиться.При расчетах необходимо учитывать площадь печи-каменки, как правило, она занимает не менее одного квадратного метра.

Если баня небольшая, то окна в ней лучше не делать, чтобы пар и горячий воздух не выходили через щели на улицу. Окно нужно размещать низко, так как под потолком скапливается пар, то же самое касается и двери. Размер двери в парилку должен быть минимальным: высота 1,7 м, ширина 0,7 м. Порог должен быть высоким.

Давно известно, насколько полезны парные процедуры для тела и души. В последнее время посещение сауны среди наших соотечественников стало невероятно популярным. Наверняка все, кто бывал в парилке, думали, что «неплохо было бы построить себе парилку». И многие люди успешно реализуют свои мечты. Это неудивительно, ведь ничего сверхсложного в этом нет, а места для сауны нужно совсем немного, настолько мало, что его делают даже в городской квартире.

Сауна

Часто баню обустраивают в одном из помещений дома, главное, чтобы она подходила по размерам, можно было организовать ее вентиляцию и электроснабжение. Вообще, использование электроплиты существенно развязывает руки при выборе места для сауны, ведь не нужно разводить огонь, убирать дымоходы и так далее. Поэтому парилку вполне удачно можно разместить в самых неожиданных местах – в подвале, на чердаке и даже на балконе квартиры. многоэтажный дом … Не стоит бояться влажности и прибегать к дорогостоящим трудоемким мероприятиям по гидроизоляции, ведь сауна, пожалуй, самое сухое место в доме.

Изготавливают сауны и отдельно стоящие каменные постройки, бревенчатые или бревенчатые дома; возможны варианты каркасного строительства, земляное – полупрозрачное с дерном и др. Это, конечно, требует серьезных затрат, но позволяет застройщику разгуливать по площадям, планировке и размещению сауны с учетом ландшафтных особенностей сайт.Идеально, если есть возможность сделать прямой выход из сауны на берег небольшого естественного или искусственного водоема, реки. Здорово, когда в теплое время года между сеансами можно принять воздушную ванну на террасе, в саду, в тени балдахина.

Пристроив сауну к дому, можно значительно сэкономить на прокладке и устройстве коммуникаций – канализации, водопровода, электропроводки, но при этом не потерять драгоценное внутреннее пространство.

Размеры и планировка сауны

Надо сказать, что сауна – это не только вагонная кабина с каменкой. Если позволяют средства и место, имеет смысл сделать отдельный банный (в нашем случае «сауна») комплекс, который может состоять из сауны, душа, раздевалки, туалета, джакузи, зоны отдыха, бассейна, бильярдной. , тренажерный зал … Здесь все ограничено только фантазией и финансовыми возможностями разработчика.

Размер сауны рассчитан исходя из того, что в ней будут париться одновременно несколько человек, чаще всего от двух до шести.Давно замечено, что при однократном пребывании в сауне этот удивительный и полезный ритуал теряет свою привлекательность, а совместное посещение такого комплекса обеспечивает гораздо более приятную, можно сказать, даже праздничную атмосферу.

Каждый человек в салоне должен иметь объем не менее 3 м 3. То есть семейная сауна на двоих с высотой потолка 2 – 2,1 м, вполне допустимо иметь площадь пола три квадратные метры. Самый удачный минимальный размер 2х1.8, когда по бокам есть возможность устроить скамейку для лежания. Для больших площадей устраивают Г-образные и П-образные площадки, либо устанавливают параллельные лежаки.

В обустройстве многоместных парилок традиционно принято соблюдать соотношение сидячих мест к лежачим – как два к одному соответственно.

Высота и площадь сауны обычно принимают за минимально допустимую, так как чем больше объем кабины, тем больше энергии и времени уходит на прогрев и работу.

Изготовление полов

Строительство сауны начинается с отделки пола. Выбирая материалы для этих целей, не стоит слишком зацикливаться на их теплоемкости. Дело в том, что температура на уровне пола кабины самая низкая и поэтому теплоизоляционные свойства покрытия практически не влияют на работу сауны.

Помимо использования дерева, полы выполняются на бетонной основе, облицованном натуральном камне (гранит) или искусственных материалах.Пол в сауне выложен плиткой, это практичный, недорогой, а потому довольно распространенный вариант. К его виду и качеству особых требований нет, это может быть керамогранит любых размеров, мозаика, глиняная плитка с различной фактурой . .. Лучше, если финишное покрытие будет шероховатым, по которому не удастся скользить. В качестве клея стоит использовать смеси, предназначенные для укладки плитки поверх теплого пола, поскольку перепады температур в таком помещении довольно значительны.

По своим характеристикам термодерево (так называемая террасная доска) очень подходит для устройства пола в сауне, отлично переносит высокие температуры, перепады влажности, динамические нагрузки, имеет гофрированную шероховатую поверхность, стойкий цвет и красивая текстура.

Если пол деревянный, то бревна следует укладывать на каменные столбы или основания с интервалом 400 мм. Доска пола для этих целей используется из толщины 40 мм, хорошо строганная, без шпунтовых свай, вполне подойдет даже немолистая сосна. Их вкручивают с зазором в 2 – 3 мм, погружая головки саморезов в заранее приготовленный пот и закрывая их деревянными заглушками.

Устройство деревянных рам

Желательно предварительно собрать каркас потолка и обшить его. Затем через вагонку прикрепите каркас одной из стен к основанию потолка, после зашивки приступайте к работе с каркасом соседней стены и так далее. Во-первых, все внутренние углы будки при таком способе установки получаются максимально жесткими и надежными. Во-вторых, гораздо проще подогнать и закрепить края вагонки в углах, потому что каркас соседней стены перекрывает большую ее часть. Поэтому в дальнейшем мы будем рассматривать определенные виды работ, несколько отклоняясь от логического порядка действий.

Перед изготовлением каркаса следует убедиться, что комната прямоугольная, измерив и сопоставив ее диагонали – они должны быть равны. При необходимости регулировку можно произвести с помощью балок каркаса, отступив их на необходимое расстояние от стены. В противном случае на потолке кабины обязательно образуются некрасивые клиновидные формы. Также с помощью длинного строительного уровня или отвеса предварительно определяют вертикальность несущих стен с указанием возможных отклонений на них.

В качестве элементов каркаса используется брус сосновый сухой сечением 50х50 мм. В зависимости от того, как будет выполнена облицовка стены, ее ставят вертикально или горизонтально, с шагом 400 мм. Толщина изоляционного материала смещена от основной стены, в ее наиболее «зажатом» месте, она может составлять 50 – 100 мм.

Для крепления к основанию и позиционирования рам удобно использовать прямые оцинкованные подвесы, предназначенные для монтажа гипсокартонных профилей.Крепятся с интервалом 500 мм к кирпичной стене металлическими дюбелями-клиньями (ТДН) или саморезами с шайбами ​​к деревянным поверхностям.

Сначала необходимо установить периметр каркаса определенной плоскости, как правило, эти элементы крепятся через корпус с помощью длинных шурупов или анкеров. Затем можно установить промежуточные вертикальные или горизонтальные балки. Чтобы плоскость была ровной и строго вертикальной, в обязательном порядке необходимо использовать уровень или отвес. Очень удобно, протягивая между крайними балками тонкие нейлоновые шнуры, установить вдоль них остальные стойки или горизонтальные перекладины.Для крепления используются саморезы по дереву длиной 25 мм, которые вкручиваются через перфорированные проушины П-образных подвесов. Закрепить промежуточные балки по периметру можно с помощью оцинкованных или анодированных уголков.

Для того, чтобы впоследствии правильно смонтировать электрокаменку, устанавливаемую на чистовую стену, необходимо предусмотреть закладные элементы в виде дополнительных планок каркаса, расположенных в соответствии с крепежом конкретной печи.Также ипотека потребуется на установку скамейки, чтобы они крепились не только к вагонке.

Нормальная высота потолка сауны составляет 2,1 – 2,2 метра от чистого пола. Если уровень основного потолка в комнате намного выше, то имеет смысл сделать черновой пол из «некоммерческой» древесины, который послужит основой для крепления теплоизоляции и каркаса потолка.

С помощью водного уровня и разделочного шнура на стенах размечаем горизонтальные линии для крепления периметра деревянного каркаса, после чего выставляем балки на прямые подвесы, аналогично стеновым конструкциям.

Организация вентиляции салона

Параллельно с монтажом каркасов прокладываются вентиляционные каналы и силовые электрические провода. Для правильной работы сауны необходима хорошо выполненная система вентиляции, способная обеспечить не менее шести воздухообменов в кабине в час.

Для этих целей возле каменки, недалеко от пола, делается приточный воздух, поступающий в сауну. На противоположной стене, ближе к потолку, имеется вытяжное отверстие, через которое горячий воздух может поступать в общие воздуховоды, или, например, на чердак.Еще одно вентиляционное отверстие устроено в потолке, закрыто воротами, предназначенными для быстрой и полной вентиляции между сеансами. Это наиболее распространенное устройство вентиляции.

В зависимости от конструкции сауны и особенностей ее расположения относительно наружных стен, существующих воздуховодов, других помещений схема приточно-вытяжной вентиляции может меняться. Иногда сделать естественную циркуляцию воздуха просто невозможно, приходится устраивать принудительную вентиляцию.

В качестве вентиляционных каналов следует использовать специальный гофр из фольги диаметром 100 мм.Такие воздуховоды при установке должны быть полностью расширены. Для соединения нескольких каналов используются тройники из тонколистового оцинкованного металла и хомуты соответствующего размера. При прохождении гофры через капитальные конструкции следует устанавливать металлические рукава.

Вход закрыт деревянной решеткой, клапаны размещены на выхлопе. Манипулируя заслонками, они регулируют подачу свежего воздуха, обогащенного кислородом, выбирают подходящий режим циркуляции потока без образования сквозняков.Эта фурнитура устанавливается после установки вагонки.

Электроснабжение сауны

Как помещение с повышенной опасностью и высокими температурами, сауна требует особого внимания к вопросам организации электроснабжения. Для скрытой электропроводки запрещено использовать любые металлические и пластиковые трубы, гофры и каналы; взамен необходимо использовать провода с надежной термостойкой изоляцией, выдерживающей до 170 – 180 градусов, такие как РКГМ и подобные. Внутри сауны нельзя делать проводные соединения, устанавливать розетки, выключатели, приборы управления.

По возможности, кабели к лампам следует вести с внешней стороны стен, заходя в парилку только напротив потребителей. Утеплитель рекомендуется подавать в стяжку пола.

Используйте только специальные светильники – термостойкие, со степенью защиты IP 65. Устанавливаются на стенах не выше 300 мм от потолка. Освещение очень практично и красиво, когда светильники находятся под скамейками.В последнее время при организации светового пространства саун и бань широкое распространение получили прочные и безопасные волоконно-оптические системы, в которых кабели не проводят электрический ток, а только световые лучи.

Все электрическое оборудование в сауне должно быть подключено через высококачественные автоматические выключатели, защищающие электрические цепи от коротких замыканий. Для защиты человека от возможного поражения электрическим током следует установить электромеханическое УЗО с низким порогом отключения – около 5 – 30 мА. Защитные устройства имеет смысл разместить на отдельной панели, на внешней стене сауны, в которой, собственно, очень удобно переключать все фазные и нейтральные осветительные провода, а также заземляющие проводники.

Утепление сауны

Сауна должна быть хорошо изолирована, что обеспечит быстрый прогрев паровой кабины и экономию энергоресурсов, а, следовательно, и мощности каменки. Наибольшее распространение получил утеплитель из минеральной ваты на основе базальта, который не впитывает влагу, паропроницаем и негорючий.

Минеральная вата укладывается в каркасы стен матами толщиной от 50 мм. Каждый элемент теплоизоляции следует тщательно подогнать и уложить так, чтобы между листами не было зазоров, они должны закрываться за стойками каркаса. Поэтому необходимо обрезать листы с некоторым запасом по линейным размерам.

Особое внимание нужно уделить теплоизоляции потолка, так как именно через нее обычно происходят наибольшие потери тепла. Толщина ваты должна быть не менее 100 мм в зависимости от ее плотности и теплопроводности ограждающих конструкций. Минвату необходимо прикрепить к черновому деревянному потолку при помощи длинных саморезов с большими шайбами ​​или зонтичных дюбелей к каменному основанию. Укладка матов непосредственно во время обшивки потолка вагонкой не дает желаемого результата, так как качественно стыковать теплоизоляционный материал нет возможности.

После установки минеральной ваты весь каркас необходимо покрыть специальной фольгированной бумагой. Она прибивается к деревянному каркасу строительным степлером с зеркальной поверхностью внутри кабины, а стыки проклеиваются скотчем из алюминиевой фольги.Фольга обладает прекрасными отражающими свойствами, хорошо сохраняет энергию излучения и создает так называемый «эффект термоса». Сауна, построенная из фольги, быстро нагревается и долго сохраняет тепло.

Обшивка поверхностей вагонкой

Для крепления вагонки к балкам каркаса очень удобно и практично использовать хомуты из оцинкованного металла. Они доступны для материалов разной толщины, поэтому подобрать подходящие для любой вагонки несложно. Зажим надевается на паз облицовочной планки и прибивается гвоздями или длинными скобами с помощью строительного степлера. Крепление с помощью хомутов не нарушает целостности древесины, к тому же при необходимости вагонку можно легко демонтировать без каких-либо повреждений, чего нельзя сказать о других способах облицовки.

Другой вариант – забить накладку гвоздями через основание пазов. Для этих целей используются гвозди оцинкованные, анодированные или медные, длиной около 30-40 мм с небольшой головкой.Их забивают под углом с помощью «добойника», сделанного из большого гвоздя со срезанным жалом или, например, от сломанного сверла диаметром 6 мм. Эта работа требует точности и некоторого мастерства. Чтобы не расколоть деревянный замок, шляпки гвоздей слегка утоплены.

У первой полосы вагонки необходимо отрезать шип по всей длине, если он стыкуется с уже смонтированной плоскостью, часто необходимо это место обрезать планкой с крупной наждачной бумагой.Затем он прибивается на место с помощью «чистовых» оцинкованных гвоздей со стороны шипа или прикручивается саморезами, под головками которых просверливаются отверстия и закрываются дюбелем – деревянным дюбелем. Со стороны паза используются зажимы. При горизонтальном монтаже вагонки на стены облицовка выполняется сверху вниз, шпилька должна быть обращена к потолку, а паз – к полу.

После установки каждых 2–3 полос футеровки рекомендуется проверять их вертикальность / горизонтальность, так как материал имеет некоторое движение в шве.При необходимости следует исправить отклонения. Примерно по этой же причине иногда теряется шов в углах комнаты, особенно при горизонтальном шитье. Поэтому для того, чтобы швы на соседних стенах совпадали, часто также требуется регулировка.

Обращаем ваше внимание, что перед началом монтажа вагонки желательно ее разобрать и отсортировать, чтобы откладывать изогнутые, поврежденные и узловатые панели для работы с ними в незаметных или узких местах разреза панелей – под скамейки, за печью, над дверью и т. д.и т.д. Особенно это необходимо при работе с вагонкой не высшего сорта.

Если полосы нарезаются лобзиком, то его металлическую подошву необходимо заклеить бумажной лентой, чтобы на поверхности вагонки не остались черные следы металла. Файлы следует использовать с мелкими зубьями для «чистого среза».

Установка скамейки

Для установки полок в сауне каркас выполняется из строганого бруса сечением 50х50 мм.Его конструкция полностью зависит от типа скамеек и их размеров. При высоте потолка 2,1 метра верхняя полка делается на высоте примерно 1 – 1,1 метра, что позволяет свободно на ней сидеть взрослому человеку. Ширина этого лежака должна быть не менее 700 мм. Нижняя полка устанавливается на высоте 600 – 700 мм, ширина может быть в пределах 400 – 500 мм, так как чаще всего предназначена для сидения.

Скамейки обшиваются преимущественно досками с закругленными краями. Эта африканская древесина имеет очень низкую теплопроводность, поэтому очень мало нагревается.Половые доски крепятся изнутри конструкции так, чтобы на поверхности не было металлических элементов – гвоздей, шурупов и т. Д. Между досками делается зазор в районе 15 – 30 мм, за счет того, что сплошной настил препятствует свободной циркуляции воздуха в салоне, к тому же лампы часто размещают под верхней скамьей.

Боковые поверхности скамеек, а также спинки стен у верхнего перекрытия облицованы абашем. Здесь появляется возможность использовать некоторые элементы декора, это может быть диагональное расположение шитья, различные комбинации направлений, ширина доски и т. Д.

Для удобства уборки боковая поверхность нижней полки не зашита и не сделана съемной. А иногда нижнюю полку делают конструктивно независимой, выдвижной.

Деревянные подголовники часто устанавливаются на верхней полке. В больших саунах между лежаками и полом устраивают декоративные карнизы и подлокотники из мягкой округлой древесины.

Выбор и установка двери

Двери для сауны должны без деформации выдерживать высокие температуры и переменную влажность, максимально сохранять тепло и, конечно же, соответствовать всем нормам безопасности.Те же требования предъявляются к окнам, которые все чаще устанавливают в парилках.

Дверные коробки для парилки делают небольших размеров – обычно в пределах 700х1900 мм. Устанавливаются заподлицо с внешней стеной, так что проем только наружу и здесь металлические навесы. Для быстрого и легкого открывания изнутри двери поставляются только с магнитными защелками или шариковыми защелками. На внутренней поверхности дверного полотна не должно быть металлических элементов, поэтому ручки делаются из дерева, часто украшаются точением или резьбой.

Дверь для сауны изготавливается либо глухой из шпунтованных досок различных пород дерева, которые утепляются и обшиваются вагонкой, либо стеклянные и комбинированные.

По соотношению цена – качество – трудозатраты, пожалуй, стоит обратить особое внимание на заводские стеклянные двери. Двери из термостойкого закаленного стекла широко используются при строительстве саун. Они красивы, зрительно расширяют замкнутое пространство, обладают хорошей герметичностью.

Они не деформируются и не гниют, не требуют ухода и очень долговечны.Как правило, производители комплектуют их нержавеющими навесами, безопасной фурнитурой и хорошей термостойкой прокладкой. Стеклянные дверные коробки для сауны изготовлены из сухой клееной древесины. Стекло используется матовое, тонированное или прозрачное, иногда с оригинальным дизайном.

Заключительный этап

Для защиты полок, спинок, подголовников, напольных трапов от влаги и грязи их обрабатывают специальной пропиткой на основе растительных масел. Он не содержит растворителей, полностью впитывается и не выделяет запаха во время работы сауны, но эффективно помогает поддерживать идеальную гигиеническую чистоту мягкой древесины.

Когда стены обшиты, двери установлены и отрегулированы, обогреватель на месте – пора подключить свет, установить вентиляционные решетки, настелить деревянные лестницы на полу. Теперь можно нагреть парилку, поставить песочные часы, градусник и отправиться на отдых …

Турищев Антон, rmnt.ru

В компании принято посещать баню, так как это время совмещено с выходными или праздниками. Однако следует учитывать, что не все помещения способны одновременно выдерживать большое количество людей.Позаботиться о решении этого вопроса нужно еще на этапе строительства, укладывая ванну оптимального размера. Здесь учитывается не только площадь внутреннего периметра, хотя изначально было понятно, что это компактная конструкция, но и площадь каждой отдельной комнаты. В ванне должно быть комфортно париться и расслабляться.

Несколько слов о бане

Чрезмерно большие габариты парилки, а также слишком маленькие создадут неудобства.Значительное количество топлива будет потрачено на обогрев большого помещения, что приведет к неэффективному использованию ресурсов. Поскольку любое пространство ограничено, увеличение парилки повлечет за собой уменьшение остальных помещений, например, комнаты отдыха. Поэтому уже на этапе проектирования нужно позаботиться о том, какие будут оптимальные размеры для конкретной ванны.

Парилка – центральное место

При расчете площади основного помещения в бане учитывается не только предполагаемое количество людей, которые будут находиться внутри, но и размер печи.Рядом с ним должно быть достаточно места, чтобы никто не получил ожогов или других травм.

Топливо – газ, уголь, дрова, электричество. В каждом случае будет разная внутренняя планировка. Большую часть пространства занимают кирпичные дровяные печи. Положительным качеством в данной ситуации является то, что на них не нужно устанавливать дополнительную защиту от ударов по стенам, с ними сложнее получить ожог.

При установке металлической печи ее поверхность требует дополнительной тепловой защиты от возможного возгорания.

При выборе оптимального размера парилки в бане стоит учесть положение, в котором посетители будут купаться:

• минимум места требуется для сидения;
• Промежуточные положения полусидя / лежа требуют больше места;
Сауны
• требуют значительного пространства, в котором любят париться лежа.

Чаще всего оптимальный размер ванны для 3 человек в сидячем положении ограничивается 1.3×1,8 м. Такую же ванную комнату на 4 человека нужно будет расширить до 1,5х2,0 м. Эти размеры не включают плиту. Также необходимо выделить под него место исходя из его эксплуатационных характеристик.

Размеры полки (ширина) выбираются исходя из того, как посетители будут вести себя больше времени:

• Достаточно шириной 0,4 м от стены для сидения обычного человека;
• можно будет сидеть с поднятыми ногами на полке шириной около 0.8-0,9 м;
• принять положение лежа получится с расстоянием до стен 1,5 м;
• в полный рост можно будет лечь на скамейку не менее 1,8 м, но чаще всего в этом случае они уже располагаются вдоль стены.

Выбирая оптимальные размеры полки в ванну, стоит учесть, что их часто устанавливают на нескольких этажах.

• Наименьшая ширина у нижней ступеньки. Его используют для детей или как подставку для банных принадлежностей.
• Чаще всего используется вторая полка, поэтому она имеет наибольшую ширину.
• Высота от поверхности третьей полки до потолка должна быть не менее метра, чтобы на ней можно было удобно расположиться.

Высота между полками остается примерно 0,3-0,4 м. Доски на поверхности прибиваются с зазором 3-4 мм для улучшения циркуляции воздуха.

Размер дверного проема должен быть таким, чтобы минимизировать тепловые потери. Необходимо установить небольшую гайку. Общие размеры равны 0.8×1,5 м.

Дверь из парилки должна всегда открываться наружу для обеспечения безопасной работы бани.

ВИДЕО: Расчет парного объема / Размеры парилки

Умывальная или душевая

Выбирая, какой размер ванны наиболее оптимален, необходимо учитывать размеры моечной … В этом пространстве находятся емкости для холодной воды и душ с горячей водой. Установленный бассейн внутри здания может повлиять на площадь.

Для размещения 2-3 посетителей требуется площадь не менее 1,8×1,8 м. В этом пространстве будет будка с горячей водой или кадка с водой. Стандартные параметры туалета для четырех пользователей – 2,0х2,0 м.

Проект может предусматривать размещение печи одновременно в двух помещениях, как в парилке, так и в душевой. В такой ситуации принято устанавливать бак для горячей воды в моечной. В связи с этим параметры духовки должны позволять не только нагревать парилку, но и нагревать выделенный объем воды.

Начать стоит с того, что металлическая печь для бани средних размеров способна обеспечить обогрев помещения 18-19 м 3 и при этом нагреть емкость с водой 60-70 литров.

Этих размеров вполне хватит для семьи из четырех человек. Если придет больше посетителей, вам придется нанести второй визит.

Размеры окна

Для парилки необходимо небольшое окно, через которое не будет выходить тепло, но через которое можно будет проветривать комнату.В туалетной комнате дневной свет необходим через небольшие окна.

При выборе оптимального размера бани для дачи руководствуются тем, что окна в моечной располагаются на высоте не менее 1,3-1,4 м, иначе появятся нежелательные сквозняки. Окна монтируются с двойным остеклением и размером около 0,5х0,7 м.

Чтобы получить наиболее оптимальный размер бани, мы устанавливаем двери в моечную немного больше, чем в парилку.Они могут быть уже 0,8х1,8 м. Если нет возможности построить бассейн внутри моечной, то его устанавливают снаружи здания.

Санузел

Для построек с небольшой площадью гардеробная выполняет одновременно несколько функций. Это обычная уборная, а также температурный барьер между внешним пространством и туалетом с парной. Также на этом участке часто размещают запас дров для сушки.

Оптимальный размер ванной комнаты для 2 или 3 человек будет примерно 1.3×3,0 м. Для комфортного размещения четверых площадь 1,7×3,6 м. Здесь можно оставить какие-то вещи или верхнюю одежду.

Помещение оборудовано большими, например, панорамными окнами. Здесь тоже желательны двойные стеклопакеты. Входная дверь без террасы или беседки перед зданием – это прямой вход в саму баню. Его размеры обычно 1,8х0,8 м. При использовании бани зимой необходимо утеплить входные двери или установить двустворчатые двери.

ВИДЕО: Минимальный размер ванны

При проектировании сауны необходимо учитывать размер строительной площади, количество людей, которые будут пользоваться ею одновременно, имеющиеся средства и материалы. Баня в приусадебной зоне (сауна), состоящая из раздевалки, душа и парилки, расположена в противоположной части приусадебного участка загородного дома … Предлагаем примерные планы сауны на 2, 3 и 5 человек. Сауна обычно меньше по размеру, чем русская баня, потому что в зависимости от предпочтительной температуры купальщики делятся на группы и баню посещают несколько человек. Для одновременного посещения 5-6 человек требуется комната длиной 2.5 м, ширина и высота – по 2 м. Известно, что сауна – это суховоздушная баня, поэтому при ее планировке обязательно предусмотрите душ или отдельную комнату для мытья. При планировании высоты сауны учитывайте ее размеры. Не забывайте, что чем больше объем сауны, тем больше тепла потребуется для получения в ней необходимой температуры. Поэтому ограничьтесь низким потолком. Но при этом площадка, на которой размещаются люди, не должна находиться ниже верха камней в печи.Оптимальная высота сауны: от 2 м (для семейной сауны) до 3 м (для общей). В парилке площадью примерно 3,7 м 2 расположите два яруса полок, на которых одновременно могут париться от 2 до 6 человек. Скамейки для сауны можно разместить на одном уровне, когда они не используются, а комнату можно использовать как спальню. В семейной сауне с оптимальными размерами 250 х 240 см обязательно должна быть скамья, на которой можно лечь. Если комната этого не позволяет, то ограничьтесь скамейкой Г-образной формы.Чтобы обслужить большее количество людей, установите параллельные скамейки и U-образные платформы, чтобы каждый член семьи или гость мог выбрать нужную температуру. Сауна отапливается электрической или дровяной печью, которая, как правило, находится на высоте 1-1,5 м от пола. Дверь топки должна быть обращена к гардеробной. В гардеробной поставьте вдоль одной стены широкую скамейку для отдыха. Можно над ней сделать еще одну полочку, закрепив ее на петлях. В целях экономии места эта полка должна быть откидной. Поместите комнату для стирки между раздевалкой и парилкой. В моечной устанавливают бойлер с водой, нагреваемой духовкой, а также стиральную скамью. Поместить в мойку для застывания и охлаждения. Дачники или сельчане могут сделать бассейн перед верандой размером 6 х 3 м, глубиной 1,3-1,7 м. Стенки и дно бассейна толщиной 12-15 см заливаются в опалубку, а дно бассейна должно иметь уклон в сторону ванны. Установите патрубок в нижней части днища, подключив его к электронасосу.Это упростит замену воды в бассейне и очистку от мусора. В современной сауне люди не моются, поэтому в парилку воду не приносят. Чтобы очистить скамейки и зону после того, как вы вспотеете, используйте шланг из душевой. Если вы не будете использовать сауну как гостевую спальню, то окна не делайте. Обязательно проветривайте сауну. Для этой цели нельзя использовать направленные вентиляторы, так как они нарушают равномерное распределение тепла.В бревенчатых банях вентиляция естественная – необходимое количество свежего воздуха поступает через нижние бортики стен, которые обычно кладут свободно. В банях другой конструкции предусмотрены вентиляционные отверстия с клапанами: 24 см на каждый 1 м 3 парилки. Свежий воздух поступает через нижнюю форточку, расположенную рядом с каменкой, проходит мимо раскаленных камней печи и, нагреваясь, поднимается к потолку. Верхнее отверстие служит для воздухообмена на потолке. Расположите вентиляционные отверстия так, чтобы один находился в 30 см от пола, а другой – на противоположной стене, в 30 см от потолка. Если вы хотите совместить сауну с загородным домом или дачей, то в этом случае входите в парилку из раздевалки, прилегающей к душевой. Нагрейте воду 25-литровым электронагревателем, установленным на стене душа. Многие дачники стремятся построить небольшую баню в виде сруба, расположенную отдельно от дома. В целях экономии места, строительных материалов, материальных затрат и топлива в этой сауне совмещены раздевалка и парилка. Для обогрева используйте дровяную печь или электрокамин, установленный в углу парилки.Небольшие размеры сауны позволяют ей быстро нагреваться. В нем могут париться одновременно несколько человек. Установите полки шириной 60 см (3 шт.) Ступенями одна над другой. Сауна, состоящая из прихожей (4 м 2), душевой (2 м 2) и парилки (4 м 2), может быть соединена с летней террасой (35 м 2). Некоторые дачники пристраивают сауну к открытой террасе загородного дома. В этом случае гостиную можно использовать как раздевалку. Сделайте парилку в сауне с площадью 3.6 м 2 и высотой 2 м. Используйте для обогрева постоянную металлическую печь. Стены деревянно-каркасной конструкции утеплены. Возле печи сделайте кирпичную стену. На высоте 80-90 см ставьте полки шириной 80-90 см. Обустройте душевую рядом с парилкой. От него можно отказаться, если дачный домик расположен возле водоема или перед домом построен бассейн. Строить сауны слишком больших размеров нецелесообразно, так как помимо дополнительных затрат необходимо установить большую печь.

Электропроводка в бане – схема и правильный монтаж, способы и нормы прокладки кабеля

Электропроводка в бане

Электропроводка в бане имеет ряд особенностей. И в основном это связано с высокой температурой и влажностью в этом помещении, которые негативно сказываются на состоянии проводов, а также со спецификой горючего древесного материала, из которого сделаны парилки. Правильно проложить кабель до бани и смонтировать проводку внутри – жизненно важно.

Содержание

• Подведение силового кабеля к бане

• Земляной способ прокладки
• Прокладка кабеля «воздух»

Монтаж электропроводки в бане: основные действия

Правила монтажа электрощита

Прокладка электрического кабеля от щита

Монтаж и подключение светильников

Розетки

Нормы подключения электропечи

Подвести силовой кабель к бане

Идеальным вариантом будет, если баня успеет подавать электричество от центральный распределительный щит через выделенную линию электропитания.Силовой кабель можно проложить, подвести прямо к бане двумя способами: «землей», когда провод проложен под землей, и «воздухом», когда он проводится по воздуху. Методы должны быть предусмотрены конструкцией самих ванн.

Земляной способ укладки

Это самый надежный способ, но он не всегда подходит. Предварительно на приусадебном участке должны быть выполнены все сельскохозяйственные работы и подтверждено отсутствие необходимости прокладки провода по территории соседа.Под землей прокладывают так называемый «кабель с броней» марки ВББШв с 4 медными жилами сечением 10 кв. Мм. Этот кабель довольно дорогой, стоит около 200 руб / м. Но он чрезвычайно надежен и долговечен благодаря стальной оплетке, проложенной между его пластиковыми корпусами. Соответственно, кроты, мыши и другие грызуны не смогут его укусить. Кабель не боится усадки земли.

Не рекомендуется использовать металлические трубы для прокладки кабеля, так как они являются сборщиками конденсата, что сокращает срок службы провода.Их разрешается использовать только в местах, где кабель идет вдоль опоры или вдоль стены. В этом случае труба не используется высотой <1,8 метра.

Прокладка кабеля под землей: подведение к бане «земляным» способом

Последовательность действий при прокладке кабеля под землей:

1. Копание траншеи неглубокой <0,7 метра, на дне из них песок покрыт слоем около 10 см. Сверху провода засыпаны таким же слоем песка.

2. Кабель вводится в здание через стальную гильзу. Это необходимо для защиты проволоки при движении и полной усадке деревянной стены. Электропроводку в бане нужно проводить особенно аккуратно и аккуратно.

3. Кабель освобождается от «брони» непосредственно перед входом в щит. Только после этого к машине подключаются жилы кабеля, производя заземление и молниезащиту.

Важно! При прокладке подземного кабеля исключите возможность возникновения опасных напряжений, его механического повреждения при смещении грунта: создайте резерв, поместив кабель волнообразно в траншею.

Прокладка кабеля «воздух»

Если вы выберете более экономичный метод, решив проложить кабель по воздуху, то учитывайте следующие моменты:

1. Если расстояние до ванны больше 25 метров, то это необходимо поставить опору между зазорами. Прокладка антенного провода осуществляется с помощью так называемого удлинителя, либо на фарфоровых изоляторах.

2. Кабель должен располагаться на определенной регулируемой высоте. Над проезжей частью нельзя размещать ниже 6 м над уровнем земли, над пешеходными дорожками – 3.5 м (не ниже). Трос крепится к ванне на высоте 2,75 м над землей.

Проведение силового кабеля в ванну «воздушным» путем

3. Обычно применяемый СИП – самонесущий изолированный кабель. Гарантийный срок – 25 лет. Кабели СИП (СИП-4, СИП-3, СИП-2А) имеют специальное полиэтиленовое атмосферостойкое покрытие и специальные несущие элементы, устойчивые к перегрузкам. Его поперечное сечение не должно быть <16 кв. Мм при мощности до 63 ампер. Если подключение однофазное, то мощность будет равна 14 кВт, а если трехфазное - 42 кВт.Главный недостаток СИП - проблемный ввод в выключатель из-за невысокой пластичности, их сложно гнуть.

4. СИП вводится в баню (но не в саму парилку, так как там нельзя прокладывать алюминиевые провода) через металлическую втулку. А в парилку вводятся совершенно разные провода – НЙМ, НГ или ВВГ. Хорошо зарекомендовал себя кабель ВВГНГ-LS сечением 3 × 1,5 (применяется для подключения освещения), ВВГНГ-LS сечением 3 × 2,5 (используется для подключения розеток).Утеплитель ВВГ не поддерживает горение; уровень задымления в случае тления очень низкий. Для перехода следует использовать герметичные медно-алюминиевые соединители. Самонесущий изолированный провод необходимо закрепить на анкерных зажимах, так называемых натяжителях.

Монтаж электропроводки в ванне: основные этапы

В процессе монтажа проводки Непосредственно в помещении ванны этапы, такие как :

1. Установка ограждения;
2. Разводка от щита;
3.Подключение светильников;
4. Подключение розеток;
5. Подключение электропечи.

Правила установки электрощита

Питание бани будет осуществляться от распределительного щита. Важно выбрать оптимальное место для его установки, соблюдая следующие требования:

1. Доступ к щиту должен быть свободным;

2. Помещение должно хорошо проветриваться;

3. Щит нельзя ставить в парилке и других пожароопасных помещениях;

4.Хорошее освещение комнаты козырьком.

Распределительный щит в бане (находится в комнате отдыха)

Обычно щит устанавливается в комнате отдыха. Он состоит из устройства защитного отключения, вводной, а также отходящей машины. Его верхняя часть должна располагаться на высоте 1,4 м – 1,8 м от пола, не ниже.

Если проводка в деревянной бане однофазная, в силовом кабеле должно быть не менее 3 жил. По новому ГОСТу цвет фазного провода должен быть серым, но провода из старых запасов с белым или коричневым фазным проводом могут зацепиться.Этот сердечник размещен на верхнем выводе входного автомата. От нижнего вывода фазовая жила с помощью перемычек частично перемещается к верхним выводам исходящих машин или направляется по распределительным шинам к машинам. Нулевой сердечник (синий или синий) помещается на нулевой блок, защитный сердечник (желто-зеленый) – на защитный блок или на приварной болт экрана. Фазовые жилы кабелей, идущих к нагрузке, подсоединяются к нижним контактам машин.Отходящий и входной кабели очень аккуратно прокладываются в экране, затем снимаются с экрана через гофрированную трубу. УЗО и автоматические выключатели следует устанавливать с учетом уровня нагрузки на кабель.

Рассчитываем нагрузку на кабель, выбираем необходимое сечение

Необходимо знать нагрузку, чтобы правильно выбрать сечение кабеля. Существуют специальные таблицы для выбора сечения проводов, где рассчитывается его зависимость от расчетной мощности устройств.Электроприборы обычно указывают свою потребляемую мощность, поэтому на это следует обратить особое внимание.

1. Если в ванне предполагается разместить только осветительные приборы, общая мощность будет примерно 1-2 кВт.

2. Если не использовать электропечь, общая мощность будет в районе 5-6 кВт.

Желательно учитывать запас хода 20%. Например, если общая мощность в бане 5 кВт, то разводку лучше рассчитывать на величину 6 кВт.С такой мощностью подойдет кабель ВВГНГ-LS сечением 3х4, то есть 4 кв мм. Кабели, идущие к освещению, желательно выбирать сечением 1,5 кв. мм (3 × 1,5), для розеток – сечением 2,5 кв. мм (3 × 2,5).

Монтаж электрощита: принципиальная схема

Выберите автомат ввода

Для этого необходимо знать общую мощность. Затем рассчитываем ток в результате деления общей нагрузки на напряжение.Например, 6000/220 даст 27 А. Но автомат следует выбирать с запасом примерно в 32 А. Выбор исходящих автоматов по группам осуществляется по тому же принципу. Желательно подписать каждую машину на панели приборов, указав, за какую группу электроприборов она отвечает.

Также рядом со щитком должна быть схема подключения бани. Не забудьте подключить защитные устройства защитного отключения, отключающие источники питания в случае контакта с водой.Это поможет спасти жизни в случае возникновения чрезвычайной ситуации. УЗО с отсечкой по току защитят от возгорания. Убедитесь, что жилы в зажимах клеммных колодок надежно закреплены, чтобы избежать нагрева секции из-за ослабленного зажима.

Прокладка электрического кабеля от экрана

Сначала следует нарисовать электрическую схему в ванне. При составлении схемы и дальнейшей практической реализации схемы электромонтажа необходимо учитывать следующее:

Способы подключения в бане

1.Рекомендуется выполнять разводку кабелей, выходящих из экрана, как одно целое.

2. Если в бане деревянные стены, то проводка может быть открытой, проведена по деревянным стенам. Запрещается размещать провода в трубах ПВХ.

3. Если стены кирпичные – проводка для бани будет скрыта, за слоем штукатурки.

4. Все кабели следует монтировать строго вертикально и горизонтально. Не должно быть излишеств и перекручивания, что указано в последней версии инструкции ПУЭ.От распределительных коробок проводите провода только под прямым углом.

5. Старайтесь размещать провода в наименее заметных местах. Их нельзя класть перед дверьми, ближе 50 см от металлических труб и батарей.

Примеры подключения проводов

6. Выключатели, розетки, а также монтажные коробки не разрешается использовать в помещениях с высокой температурой и влажностью. Со временем в них будет накапливаться влага, и неминуемо последует короткое замыкание. Это касается, в первую очередь, парилки.Поэтому их необходимо располагать в раздевалках или комнатах отдыха.

7. Соедините жилы проволоки сваркой или пайкой.

8. Используйте защитное защитное заземление.

9. Не прокладывайте провода над духовым шкафом.

10. Запрещается размещать провода в металлических оболочках и трубах.

Примеры неправильной разводки в бане

Монтаж и подключение светильников

Класс защиты светильников для ванны не должен быть 75 Вт.В плафонах следует использовать только стекло, а корпус – металлический, соединенный с защитным проводником провода. Пластиковый корпус может деформироваться. Не стоит размещать лампы на потолке, а только на стенах, так как температура под потолком обычно самая высокая. В парилке обычно используется низкое напряжение (12 В). Для этого пригодятся понижающие трансформаторы, которые ставят вне парилки. Также запрещено устанавливать в парилке люминесцентные лампы.

Розетки

Розетки можно устанавливать только на стены в гардеробной или комнате отдыха на высоте 90 см.Их класс защиты не должен быть

Нормы подключения электропечи

Для подключения электропечи потребуются провода, выдерживающие высокие температуры (примерно до 170 грамм) и большую потребляемую мощность (в среднем 4 кВт). Для этих целей подойдет разводка в кабельном канале одинарными жилами марок ПРКА, ПМТК, ПРКС или РКГМ. Медный кабель сечением 3 * 2,5 мм выдерживает примерно 5 кВт нагрузки.Допускается протягивать провода типа ПМТК до монтажной коробки, находящейся вне зоны повышенной температуры и влажности, а от коробки к экрану вести обычный кабель (ВВГ 3 × 2,5).

При прокладке электрических проводов помните, что правильная разводка в ванне – залог вашего комфортного и безопасного пребывания в этой комнате. Перед установкой внимательно изучите ПУЭ (Правила электромонтажа) в последней редакции – настольной «Библии» электрика. Постарайтесь подойти к вопросу максимально ответственно, монтируя проводку своими руками, либо обратитесь к специалисту.

Кабель датчика влажности, Высокотемпературные кабели, покупка

{{priceStartProd.priceUnit}} {{priceStartProd.priceDecimal}} {{priceStartProd.pricePromoUnit}} {{priceStartProd.pricePromoDecimal}}

{{priceStartProd.priceUnit}} {{priceStartProd.priceDecimal}}

{{priceVariant.otherPromoPriceUnit}} {{priceVariant.otherPromoPriceDecimal}} {{priceVariant.otherPriceUnit}} {{priceVariant.otherPriceDecimal}}

{{priceVariant.otherPriceUnit}} {{priceVariant.otherPriceDecimal}}

{{priceVariant.pricePromoUnit}} {{priceVariant.pricePromoDecimal}} {{priceVariant.priceUnit}} {{priceVariant.priceDecimal}}

{{priceVariant.priceUnit}} {{priceVariant.priceDecimal}}

{{priceVariant.otherPromoPriceUnit}} {{priceVariant.otherPromoPriceDecimal}}

{{priceVariant.otherPriceUnit}} {{priceVariant.otherPriceDecimal}}

.
