ТОП-5 бюджетных LAN тестеров для витой пары: сравнительный обзор

Выбирая LAN тестер для витой пары и коаксиального кабеля, мы сталкиваемся с большим разнообразием приборов, представленных на рынке. Многие из них почти не отличаются по техническим характеристикам, а некоторые даже выглядят одинаково и отличаются только цветом. Однако это только на первый взгляд… Все нюансы проявляются уже после того, как выбор сделан и тестер попадает в руки специалиста. А нюансов, поверьте на слово, много. Бросается в глаза и исполнение корпуса, и материал из которого он выполнен, и функциональные особенности.

Общая классификация кабельных тестеров была описана в статье «Самое полное руководство по выбору кабельного тестера для витой пары». Однако в ней мы не углублялись в особенности бюджетных тестеров, поэтому более подробно остановимся на этом в данном обзоре.

ТОП-5 бюджетных LAN тестеров

Сравним функциональные особенности 5-ти наиболее популярных тестеров витой пары бюджетного сегмента:

	Greenlee PA1574	Hobbes LANtest Kit	Jonard MCT-468	Greenlee PA1594	Softing CableMaster 200
Интерфейс	RJ45, RJ12, RJ11	RJ45	RJ45, RJ11, RJ12	RJ45, Coax	RJ45
Отображение информации	светодиоды	светодиоды	светодиоды	светодиоды	LCD дисплей
Определение обрыва	+	+	+	+	+
Определение перепутанных пар	+	+	+	+	+
Определение, короткого замыкания	+	+	+	+	+
Определение расщепленных пар (Split)	–	–	–	+	+
Определение Cross Over кабеля	–	–	–	+	+

Как видно из таблицы, функциональные возможности первых трех тестеров идентичны. А последние два имеют более широкий функционал. Стоит также отметить, что возможности Softing CableMaster 200 не в полной мере отображены в таблице. Дополнительно он имеет поддержку номерных идентификаторов, тональный генератор, защиту от входного напряжения и т.д.

На лабораторном стенде сымитируем различные повреждения линии и посмотрим, как же справится с их идентификацией каждый из исследуемых LAN тестеров.

Тестирование STP кабеля без повреждений

На этом видео показана работа тестеров при тестировании STP кабеля без повреждений:

Как видно из видео, все тестеры прекрасно справились с поставленной задачей.

Из особенностей стоит отметить:

• кабельный тестер Hobbes LANtest Kit кроме автоматического, имеет также и ручной режим переключения между тестированием каждой жилы, что позволяет остановиться в нужном месте. На взгляд автора это создает дополнительный комфорт в эксплуатации.
• Кабельные тестеры Greenlee PA1574 и Jonard MCT-468 имеют две скорости тестирования. На низкой скорости конечно тоже достаточно комфортно идентифицировать повреждения, однако, все же менее удобно, чем в ручном режиме.
• Кабельные тестеры Greenlee PA1594 и Softing CableMaster 200 выполняют тест наиболее быстро и сохраняют результат на дисплее, что значительно упрощает процесс диагностики.

Определение оборванной жилы UTP кабеля

На этом видео показана работа тестеров при определении оборванной жилы кабеля:

На видео видно, что результаты измерения тестеров Greenlee PA1574, Hobbes LANtest Kit и Jonard MCT-468 не отличаются. Все они фиксируют обрыв первой жилы кабеля, а также отсутствие экрана. LAN тестеры Greenlee PA1594 и Softing CableMaster 200 выполняют попарное тестирование, поэтому они отображают не обрыв 1-й из 8-ми жил, а отсутствие целостности 1-й из 4-х пар.

Определение оборванной 3-й пары UTP кабеля

На этом видео показана работа тестеров при определении оборванной 3-й пары кабеля:

Отображение этого повреждения аналогично для всех тестеров. Они показали обрыв жил 4-5.

Определение короткого замыкания между жилами 7-8, 4-й пары UTP кабеля

На этом видео показана работа тестеров при определении короткого замыкания между жилами 7-8, 4-й пары витой пары:

Этот режим уже показал существенные различия в показаниях разных приборов. Так, LAN тестер Greenlee PA1574 явно показывает замыкание, так как при подаче сигнала на 7 жилу, на удаленном модуле загораются два светодиода, соответствующие 7-й и 8-й жиле, то же наблюдается и при подаче сигнала на 8-ю жилу. Стоит также отметить, что зеленые светодиоды приятнее для глаз, однако, это субъективное мнение автора 🙂

Тестер Greenlee PA1594 отображает эту ситуацию мигающим светодиодом, соответствующим 4-й паре, кроме того, загорается идентификатор повреждения «SHORT», что переводится как короткое замыкание.

Softing CableMaster 200 тоже однозначно определил короткое замыкание в паре.

По показаниям же Hobbes LANtest Kit и Jonard MCT-468 невозможно четко идентифицировать короткое замыкание, потому как данный тип повреждения выглядит точно так же, как и обрыв пары. Стоит отметить, что тестер Hobbes LANtest Kit имеет два порта RJ45 на тестере. И при тестировании патчкорда (в случае, когда его начало и конец могут быть подключены к портам тестера) его показания не отличаются от Greenlee PA1574.

Определение короткого замыкания между жилами 2-6 разных пар (1-й и 2-й пары) UTP кабеля

На этом видео показана работа тестеров при определении короткого замыкания между жилами 2-6 разных пар (1-й и 2-й пары) витой пары:

С идентификацией данного типа повреждений тестеры Greenlee PA1574 и Softing CableMaster 200 справились отлично, показав какие жилы замкнуты между собой. Тестер витой пары и коаксиального кабеля Greenlee PA1594 идентифицировал короткое замыкание и отобразил мигающими светодиодами первую и вторую пары. Результаты измерения остальных невозможно однозначно трактовать как короткое замыкание.

Определение перепутанных жил 4-6 2-й и 3-й пары UTP кабеля (MISWIRE)

На этом видео показана работа тестеров при определении перепутанных жил 4-6 2-й и 3-й пары:

С идентификацией данного типа повреждения все исследуемые тестеры витой пары справились на «Отлично». Однако кроме идентификации перепутанных жил, тестеры Softing CableMaster 200 и Greenlee PA1594 отобразили тип повреждения «MISWIRE» (неправильная разводка).

Идентификация перепутанных жил в паре (Reversed pair)

На этом видео показана работа тестеров при определении перепутанных жил в паре (Reversed pair):

Аналогично предыдущему случаю, идентификацию данного типа повреждения все тестеры выполнили отлично, т. е. определили, что жилы 1-2 перепутаны. Кроме того, тестер Greenlee PA1594 отобразил тип повреждения «Reversed pair» (перевернута пара), а тестер Softing CableMaster 200 определил его как «MISWIRE» (неправильная разводка), что тоже правильно.

Идентификация расщепленных пар (Split pairs)

В этом случае правильность электрического контакта сохраняется, однако из-за ошибки монтажа (провода из двух разных пар объединены в «рабочую» пару) рабочая пара перестает быть «витой», что влечет повышение электромагнитного влияния пар друг на друга. Такое повреждение не каждый тестер способен обнаружить. Исследуемые нами простые светодиодные тестеры витой пары Greenlee PA1574, Hobbes LANtest Kit и Jonard MCT-468 эту ошибку монтажа не способны определить, так как проверяют только электрическую целостность. Более сложные тестеры Greenlee PA1594 и Softing CableMaster прекрасно справились с поставленной задачей, не только показав неправильно обжатые пары, но и правильно определив тип неисправности – Split pairs.

На этом видео показана работа тестеров при идентификации расщепленных пар:

Тестирование кабеля Cross Over

На этом видео показана работа тестеров при тестировании кабеля Cross Over:

В связи с тем, что простые светодиодные LAN тестеры Greenlee PA1574, Hobbes LANtest Kit и Jonard MCT-468 выполняют тестирование только прямого электрического контакта. Поэтому даже исправный Cross Over кабель они определяют как неправильно обжатый, с указанием перепутанных жил. И если в случае тестирования исправного кабеля (как показано в видео) и зная схему разводки Cross Over еще хоть как-то можно определить ее правильность, то идентифицировать ошибку монтажа такого кабеля весьма затруднительно.

Тестер витой пары Softing CableMaster автоматически «понял», с каким типом кабеля он имеет дело, проверил правильность разводки и оценил кабель, выставив ему оценку «PASS» (Прошел). Вместе с тем, он все же показал, какие жилы с какими перепутаны.

Тестер Greenlee PA1594 автоматически не определяет Cross Over кабель, однако если переключится в режим измерения такого кабеля, то кабель тоже оценивается как исправный.

Выводы

В результате проведенного анализа функциональных возможностей тестеров витой пары можно подвести следующие итоги:

Softing CableMaster – наиболее удобный, но и более дорогой тестер из рассматриваемых в данном обзоре. Он с легкостью определил все имитируемые автором повреждения. Процесс тестирования занимает мало времени, благодаря отображению результатов измерения на ЖК экране. Это же создает и дополнительный комфорт при считывании результатов. Похожим по функционалу тестером является также Greenlee NetCat Micro, детальный видео обзор, которого можно посмотреть по ссылке.

Greenlee PA1594 – показал себя тоже как удобный и функциональный тестер. Он позволяет тестировать как витую пару, так и коаксиальный кабель. На удаленном модуле приведена распиновка T568A и T568B, что, несомненно, пригодится в ходе эксплуатации. Небольшое неудобство состоит в попарном измерении, однако это с лихвой компенсируется высокой скоростью тестирования благодаря статическому отображению результатов.

Greenlee PA1574, Hobbes LANtest Kit и Jonard MCT-468 – это наиболее простые и дешевые из исследуемых тестеров. В общей сложности, они справились с задачей. Однако LANtest Kit и MCT-468 не позволили однозначно определить тип повреждения в кабеле: «Короткое замыкание» или «Обрыв», так как одинаково отображают эти повреждения. С другой стороны – они ведь показали, что с кабелем что-то не так…

На этом фоне выгодно выглядит тестер витой пары Greenlee PA1574, у которого не было обнаружено ни одного недостатка.

К преимуществам LANtest Kit стоит отнести ручной режим тестирования (переключения между тестируемыми жилами), что, по мнению автора – удобно для локализации повреждений. Тестеры Greenlee PA1574 и Jonard MCT-468 реализовывают эту задачу при помощи двух скоростей тестирования:

• высокая – для быстрой проверки;
• низкая – для определения повреждений.

И, как было указано ранее, зеленые светодиоды, использованные в этих тестерах, приятнее для глаз и позволяют более комфортно считывать результаты измерений.

Как видите, каждый из тестеров имеет свои преимущества и недостатки. В зависимости от необходимого функционала и стоимости решения каждый специалист может выбирает наиболее оптимальный для себя вариант.

Самое полное руководство по выбору кабельного тестера для витой пары!

На российском рынке доступен огромный ассортимент кабельных тестеров для диагностики витой пары и коаксиального кабеля. Как эти устройства различаются по своим возможностям? Почему функционально схожие приборы имеют разную цену? И как, не переплачивая, выбрать кабельный тестер, который лучше всего подойдет для ваших целей?



Кабельные тестеры экономят массу времени при проверке витой пары (с разъемами RJ45, RJ11, RJ22) и коаксиального кабеля. Они дают возможность определить целостность проводников, правильность установки коннекторов и наличие повреждений. Сегодня производители предлагают настолько широкую номенклатуру тестеров, что определиться с выбором нужного прибора — непростая задача даже для опытного инженера. Давайте разберемся, на какие классы делятся кабельные тестеры, каким функционалом они обладают, и почему различаются по цене.

По понятным причинам, в рамках одной статьи мы не можем охватить все доступные на рынке приборы. Поэтому сразу оговоримся, что речь пойдет о качественных, а значит, не самых дешевых кабельных тестерах торговых марок Softing, Greenlee, Fluke Networks, Jonard, NetScout, Hobbes, DataShark.



Приборы можно грубо разделить на классы, исходя из их возможностей:

1. Тестеры для проверки правильности обжима витой пары и наличия повреждений.

• Схема обжима витой пары (распиновка RJ45)
• Проверка целостности кабеля
• Наличие перепутанных пар, обрыва кабеля, короткого замыкания

2. Тестеры для определения ошибок монтажа с измерением длины кабеля (по емкости).

• К уже перечисленным выше функциям в этих приборах добавляется измерение длины кабеля и расстояния до обрыва.

3. Профессиональные тестеры для локализации повреждений с измерением длины кабеля (метод TDR).

• К перечисленным выше функциям добавляется измерение расстояния до короткого замыкания.

Остановимся на каждом классе подробнее.

Эти простые устройства можно поделить на несколько групп, различных по цене:

1. Базовые кабельные тестеры
2. Продвинутые кабельные тестеры
3. Многофункциональные тестеры кабельных линий
4. Профессиональные кабельные тестеры с цифровым экраном

















Рис 2.1 Crossover (до 100 Мбит/с, ПК-ПК)

Рис 2.2 Crossover (до 1000 Мбит/с)

А) Базовые кабельные тестеры для определения повреждений

Такие приборы состоят из двух частей: самого тестера и удаленного устройства для установки на обратном конце линии. Светодиоды для отображения информации могут находиться либо на одной части прибора, либо на обеих. По принципу работы они очень напоминают простейшую электрическую цепь из батарейки и лампочки: если нужный проводник цел, то при подаче напряжения лампочка загорается.

Начальный уровень тестирования дает ответ на вопрос «правильно ли установлен модульный разъем RJ45 (RJ11/12, Coax) при прямой схеме опрессовки (рис. 1.1 и 1.2)». А вот корректно проверить перекрёстный кабель Crossover (рис. 2.1 и 2.2) уже вряд ли получится. Простейшие устройства могут даже не иметь отдельного светодиода для каждого проводника, а отображать результат по парам. Здесь все просто: горит индикатор – значит, как минимум, электрическая целостность присутствует, сигнал проходит. При обнаружении любого отступления от правильной схемы обжима, обрыве или коротком замыкании тестер показывает проблему. А вот как именно нарушена распиновка, удается определить не всегда. Кроме того, при подключении в линию под напряжением, даже небольшим, тестер с большой вероятностью сгорает.

Сфера использования простейших кабельных тестеров – проверка кабеля на целостность и тестирование самостоятельно изготовленных патч-кордов. Применять их в корпоративных целях можно, но следует помнить, что вы не получите ответы на все возможные вопросы. Разве что ваши задачи совсем просты, линии гарантированно обесточены, и вам очень важна низкая цена на прибор.

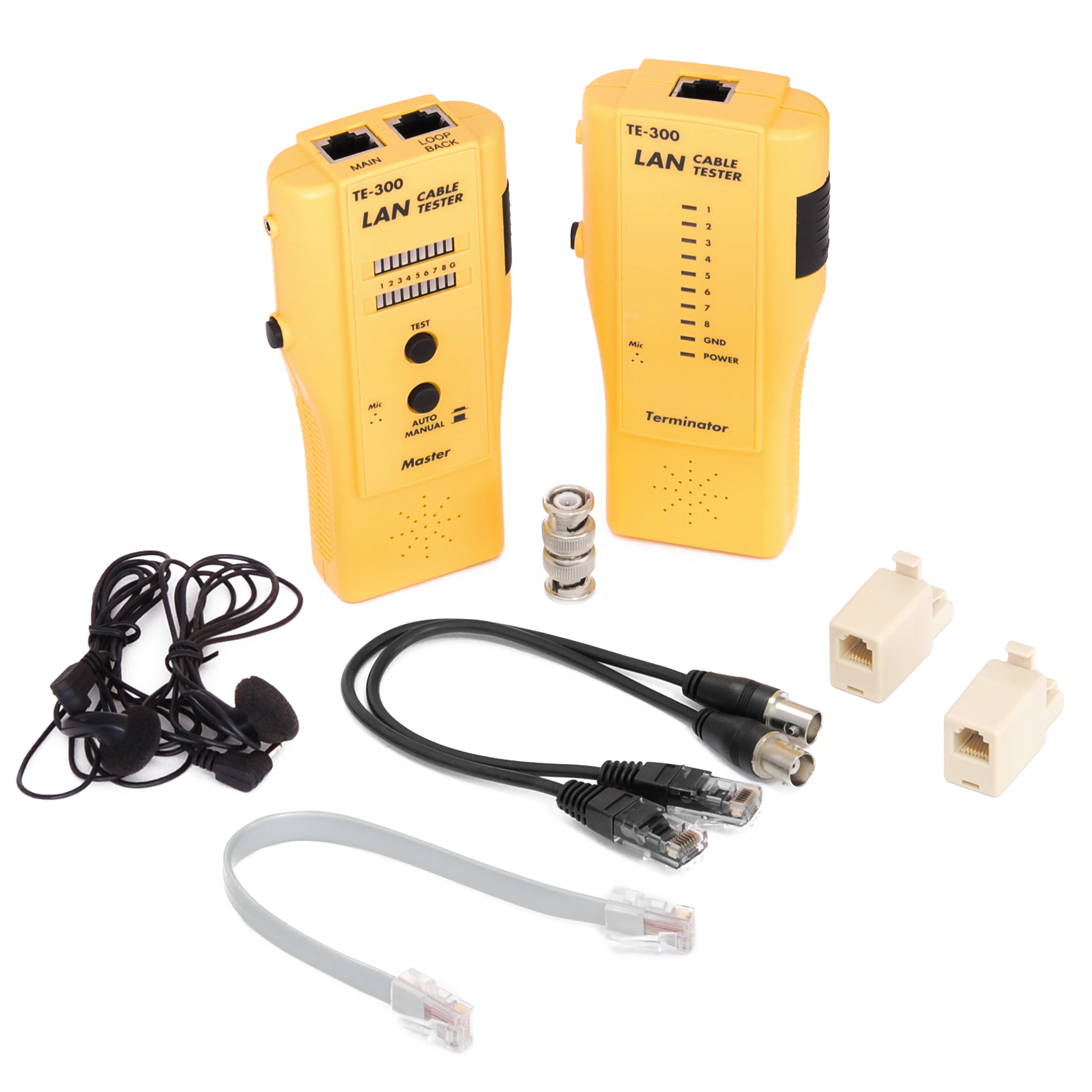

Примеры базовых тестеров кабеля:



Возможности простого кабельного тестера (для большинства моделей):

• Разъемы: в основном RJ45, но также возможны RJ11 и BNC (Coax)
• Проверка целостности кабеля, качества обжима витой пары и распиновки RJ45 (RJ11)
• Определение обрыва кабеля или пар
• Определение ошибок монтажа и наличия короткого замыкания
• Тестирование целостности экрана кабеля

Преимущества дешевых тестеров витой пары:

1. Цена. Других плюсов перед более продвинутыми моделями нет.

Недостатки простейших кабель тестеров:

1. Не измеряют длину линии, расстояния до обрыва и короткого замыкания
2. Сгорают при подключении к активной линии, так как не имеют защиты по напряжению
3. Невозможно определить обрыв кабеля без удаленного идентификатора
4. Не всегда можно понять, с каким типом повреждения имеем дело
5. Часто выдают ложное «повреждение» на кабеле типа Crossover
6. Нет автоматического отключения, что может привести к полному разряду батарей
7. Нет индикатора низкого заряда, что может привести к неправильному результату на севших батареях
8. Нет встроенного генератора для идентификации кабеля
9. Нет поддержки нескольких номерных удаленных идентификаторов сразу

Б) Продвинутые кабельные тестеры для определения повреждений

Благодаря каким функциям прибор можно назвать «продвинутым»? Строгого определения здесь нет, но попробуем выделить некоторые отличия «продвинутых» тестеров от самых простых. Более функциональные кабельные тестеры могут определять схему обжима RJ45, наличие и тип повреждения, уверенно показывать, какие именно проводники витой пары перепутаны, оборваны или замкнуты, распознавать кабель типа crossover. Очень важная особенность — возможность отображать ошибку монтажа типа «расщепленная пара», которую простейшие тестеры не определяют, как повреждение.

В продвинутых приборах бывает встроен тональный генератор, который совместно с индуктивным щупом позволит идентифицировать нужный кабель или порт коммутатора. Хорошие тестеры имеют возможность отправлять специальный сигнал для активации мигания светодиода порта коммутатора, что позволяет быстро его найти. Многие модели также поддерживают удаленные номерные идентификаторы для быстрого поиска и маркировки розеток и портов СКС. Установив идентификатор с одной стороны кабеля и подключив тестер с другой, можно увидеть его номер. Так мы быстро найдем нужную розетку пользователя или порт патч-панели, и наведем порядок в немаркированных линиях.

Примеры продвинутых тестеров кабеля:

Возможности продвинутого кабельного тестера (для большинства моделей):

• Разъемы: в основном RJ45, также возможно тестирование RJ11 и BNC (Coax)
• Проверка целостности кабеля, качества обжима витой пары и распиновки RJ45 (RJ11)
• Определение обрыва кабеля или пар
• Определение ошибок монтажа, типа повреждения и наличия короткого замыкания
• Тестирование целостности экрана кабеля
• Возможно наличие тонального генератора для идентификации кабеля
• Возможна поддержка нескольких удаленных номерных идентификаторов

Преимущества продвинутых тестеров витой пары:

1. Улучшенная интерпретация типа повреждения кабеля
2. Генератор для трассировки и отбора кабеля (требуется индуктивный щуп)
3. Быстрый поиск нужных портов благодаря нескольким удаленным идентификаторам

Недостатки продвинутых кабель тестеров:

1. Не измеряют длину линии, расстояния до обрыва и короткого замыкания
2. Сгорают при подключении к активной линии, так как не имеют защиты по напряжению
3. Не способны определить обрыв кабеля без удаленного идентификатора
4. Нет автоматического отключения, что может привести к полному разряду батарей
5. Нет индикатора низкого заряда, что может привести к неправильному результату на севших батареях

В) Многофункциональные тестеры кабельных линий

Существуют приборы, которые тяжело назвать исключительно кабельными тестерами из-за их многофункциональности или конструктивных особенностей. Таких устройств не очень много, но для наглядности выделим их в отдельную категорию.

Первый тип многофункционального тестера — прибор, объединяющий функции тестового набора (генератора и щупа) и проверочного устройства для витой пары. Стоит упомянуть, что именно в тестерах такого типа бывает встроенный цифровой тональный генератор, который с помощью сигнала позволяет идентифицировать активный кабель (Ethernet). Стандартный аналоговый сигнал не будет слышен из-за сильного «шума». Второй уникальный тип устройств — это так называемый «комбайн» из обжимки и LAN-тестера.

Примеры многофункциональных тестеров кабеля:



Г) Профессиональные кабельные тестеры для определения повреждений с цифровым экраном

Каким бы хорошим ни был светодиодный LAN-тестер, он всегда будет уступать профессиональному прибору с LCD-экраном как минимум по наглядности отображения результатов диагностики. Кроме того, как показывает практика, наличие экрана означает, что прибор оснащен дополнительными функциями.

Приборы с LCD-экранами дороже, чем светодиодные тестеры. Вероятно, это связано и с расширенным функционалом, и с обязательным наличием у LCD-тестера прошивки, и с ценой самого дисплея. Как говорится, за удобство надо платить: LCD-тестеры наглядно покажут результат тестирования, и вам не придется ждать, пока «промигаюся» все светодиоды простого тестера. Если, витая пара обжата правильно, мы видим однозначное утверждение, что все хорошо (например, значок «Pass»), и даже не всматриваясь в детали, будем твердо знать, что все в порядке. В случае ошибки монтажа мы увидим однозначную интерпретацию ее типа и быстро примем решение по устранению.

Из дополнительных функций профессиональные кабельные тестеры имеют защиту от входного напряжения, обычно до 50-60 В, которая не даст им сгореть при подключении к телефонной линии. Если вы забудете выключить прибор, он отключится сам, экономя ресурс батарей. Корпус часто прорезинен и защищен. Модельный ряд таких устройств небогат: похоже, производители действуют по принципу «хорошего понемногу».

Примеры профессиональных тестеров кабеля c LCD экраном:

Кабель обжат правильно	Обрыв	Короткое замыкание	Ошибка монтажа

Возможности кабельного тестера с LCD-экраном для определения повреждений:

• Цифровой LCD-экран
• Разъемы: RJ45, RJ11 и BNC (Coax) для кабелей передачи данных, голоса и видео
• Проверка целостности кабеля, качества обжима витой пары и распиновки RJ45 (RJ11)
• Определение обрыва кабеля, короткого замыкания, перепутанных и расщепленных пар
• Генератор тонального сигнала для прозвонки кабеля
• Работа с несколькими удаленными идентификаторами (модель Softing CableMaster 400)
• Защита портов от входящего напряжения

Преимущества тестеров витой пары с LCD-экраном:

1. Наглядное отображение результата измерений в виде сообщений «прошел/не прошел» (Pass/Fail)
2. Быстрая и однозначная интерпретация типа повреждения
3. Генератор для трассировки и отбора кабеля (требуется индуктивный щуп)
4. Быстрый поиск нужных портов благодаря нескольким удаленным идентификаторам
5. Защита портов от напряжения
6. Защищенный корпус
7. Индикатор низкого заряда батарей
8. Автоматическое отключение питания

Недостатки LAN-тестеров с жидкокристаллическим дисплеем:

1. Не измеряют длину линии, расстояния до обрыва и короткого замыкания
2. Невозможно определить обрыв кабеля без удаленного идентификатора

Хорошо, когда в арсенале у технического специалиста есть тестер витой пары, который показывает распиновку RJ45. С его помощью можно проверить правильность установки разъемов сразу после опрессовки, убедиться, что проводники разведены по нужной схеме, проверить целостность кабеля, удостоверится в отсутствии обрыва и короткого замыкания. Вдвойне хорошо, если никаких проблем нет, и соединение «поднялось». Но что делать, если неисправность все же обнаружилась, или вы пришли на неизвестную линию с целью ее ремонта, или соединение пропало после перестановки мебели, бурения стен, вбивания дюбелей и т.д.?

Обычный кабельный тестер, который так хорошо указывал нам на наличие неисправностей, не слишком хорош для их локализации. Для поиска проблемы в кабеле лучше использовать приборы с возможностью измерять его длину. Более простые виды таких устройств осуществляют замер длины каждой пары проводов, основываясь на их емкости. По сути, они измеряют не длину, а именно емкость. Однако, пользуясь тем, что эта величина почти постоянная для определенного типа витой пары, они сами вычисляют зависимость и выдают нам результат в метрах. Если прибор слишком обманывает с длиной, можно просто подстроить значение удельной емкости в меню.

Обратите внимание, что тестер производит измерение каждой пары, а не кабеля в целом. Даже у самого точного устройства, длины пар одного и того же кабеля будут различаться. Это связано с разным шагом скрутки проводников, который делается для уменьшения переходных взаимных влияний при передаче данных.

Тестером с возможностью измерения длины по емкости мы можем измерить общую длину проложенной линии или кабеля витой пары UTP, FTP, STP (CAT7, 6A, 5e, 5, 3) в бухте, понять на какой стороне «не дожат» коннектор (расстояние до нарушения целостности будет равняться длине кабеля или нулю метров), и на каком именно расстоянии произошел обрыв, если он случился посередине линии. Точность будет достаточно высокой. Например, для тестера Softing CableMaster 500 производитель заявляет ± 3% плюс ± 30 см. Это значит, что на 100 метрах длины ошибка составит не более 3,3 метра. Кто-то сразу скажет, что это много, и для точного поиска места обрыва в стене требуется знать точку плюс минус пару сантиметров. И будет отчасти прав. Только даже имея нулевую погрешность, как отмерить, например, 73 метра кабеля от точки подключения к LAN-тестеру, учитывая, что провод в основном спрятан, имеет повороты, изгибы, оставленные запасы и т.д.? Ответ: никак.

Примерно увидев расстояние до обрыва линии, вы определите комнату, коридор, стену, или канал где теоретически произошел обрыв. Далее произведете визуальный осмотр, а если это не поможет, подадите в линию тональный сигнал от встроенного генератора. Потом, используя индуктивный щуп-антенну, осуществите трассировку кабеля, и по разности уровня принимаемого сигнала найдете нарушение целостности. Чтобы получить хороший результат, придется немного попрактиковаться.

В целом, кабель-тестеры с возможностью измерения длины кабеля позволяют найти практически любое повреждение кабеля или ошибку монтажа. Трудность возникнет только при локализации места короткого замыкания. Из-за емкостного метода тестирования это сделать невозможно, так как емкость может быть измерена только на разомкнутых проводниках. Зато цена по сравнению тестерами, о которых мы расскажем в 3-й части материала, будет менее высокой.

Примеры тестеров для измерения длины кабеля (по емкости):

CableMaster 500
Softing

Возможности кабельного тестера с измерением длины кабеля (по емкости):

• Цифровой LCD-экран
• Разъемы: RJ45, RJ11 и BNC (Coax) для кабелей передачи данных, голоса и видео
• Проверка целостности кабеля, качества обжима витой пары и распиновки RJ45 (RJ11)
• Определение обрыва кабеля, короткого замыкания, перепутанных и расщепленных пар
• Измерение расстояния до обрыва кабеля
• Генератор тонального сигнала для прозвонки кабеля
• Работа с несколькими удаленными идентификаторами
• Защита портов от напряжения

Преимущества тестера витой пары с измерением длины кабеля (по емкости):

1. Возможность обнаружить и локализовать обрыв кабеля
2. Очень наглядное отображение результата измерений в виде сообщения «прошел/не прошел» (Pass/Fail)
3. Быстрая и однозначная интерпретация типа повреждения
4. Генератор для трассировки и отбора кабеля (требуется индуктивный щуп)
5. Быстрый поиск нужных портов благодаря нескольким удаленным идентификаторам
6. Защита от входного напряжения
7. Защищенный корпус
8. Индикатор низкого заряда батарей
9. Автоматическое отключение питания

Недостатки LAN-тестера с измерением длины кабеля (по емкости):

1. Не измеряет расстояние до короткого замыкания

Этот раздел посвящён профессиональным кабельным тестерам с технологией рефлектометрии, которые многие уже используют, а еще больше специалистов — пока только хотят. Такие тестеры облегчают и ускоряют работу, помогают найти любое повреждение кабеля и даже измеряют расстояние до короткого замыкания (некоторые модели отображают только конец кабеля, где оно произошло). Правда, полнофункциональный прибор от хорошего производителя стоит немало. Для сравнения, простые устройства, тестирующие витую пару, о которых мы говорили в самом начале, обойдутся примерно в $30–50, а вот профессиональные «потянут» уже на $400–800.

Почему такая разница и за что мы платим? Стоимость оправдана широкими возможностями оборудования. А вот необходимость обладать этими возможностями зависит только от поставленных задач. Нет нужды рассказывать, что для простой проверки патч-кордов профессиональные тестеры будут хороши, но избыточны по функционалу.

Рассмотрим возможности кабельных тестеров для измерения длины кабеля и расстояния до короткого замыкания (TDR) на примере двух приборов. Softing CableMaster 600 и Greenlee NetCat Pro NC-500. Они могут проверять витую пару всех категорий с разъемом RJ45, телефонные и коаксиальные кабели.

Сразу обращаешь внимание на комфорт просмотра результатов проверки. Все пары наглядно отображаются на одном экране, и мы можем либо быстро убедиться, что с кабелем все хорошо, либо быстро выявить причину проблемы.

Сравнение кабельных тестеров CableMaster 600 и NetCat Pro NC-500

В следующей таблице приведено сравнение кабельных тестеров Softing CableMaster 600 и Greenlee NetCat Pro NC-500

Несколько слов о том, как именно измеряется длина кабеля. Измерение проводится с одной стороны линии. Удаленный идентификатор не обязателен, что очень удобно, если работаешь в одиночку. Тестер отправляет в линию импульс, который отражается от конца кабеля и возвращается назад в прибор. Автоматически вычисляется время прохождения сигнала в одну сторону. Далее остается только указать прибору скорость распространения импульса, и он легко рассчитает длину по простой формуле L = V * T (где L – расстояние, V – скорость импульса, T – время). Практически во всех приборах скорость импульса обозначается как NVP (Nominal Velocity of Propagation), или VOP (Velocity of Propagation). Эта величина зависит от категории витой пары и сечения проводника, соответственно может немного отличатся у похожих кабелей разных производителей.

Идеальный способ узнать NVP — это рассчитать его. Чтобы получить лучший результат, возьмите отрезок витой пары известной длины, но не менее 30 м. Измерьте его длину тестером. Если прибор показал неправильную длину кабеля, подстраивайте NVP и повторяйте замер, пока определяемая прибором длина не будет соответствовать действительности. В итоге вы определите скорость импульса для конкретного типа кабеля. Подробнее о том, что такое NVP и как его определить, читайте в этой статье. А для тех, кому некогда читать, скажем, что в тестере Greenlee NC-500 уже есть встроенная редактируемая таблица кабелей с соответствующими им коэффициентами, а у Softing CableMaster 600 она напечатана прямо на крышке батарейного отсека. Устройств, которые сами «понимают», какой кабель к ним подключили, не бывает.

Как видим, производители кабельных тестеров позаботились о том, чтобы у вас было из чего выбирать. Даже относительно простые устройства для определения основных видов повреждений кабеля/ошибок монтажа различаются по возможностям. Не говоря уже о более сложных и дорогих тестерах, способных измерять длину кабеля и расстояние до повреждения (вплоть до локализации короткого замыкания у самых дорогих моделей). Вам осталось только определиться с функционалом тестера, необходимым для решения ваших задач, а вашему руководству — оценить потери бизнеса из-за простоя сети по причине неисправного кабеля. Тогда выбор конкретной модели тестера станет очевидным.

У вас возникли вопросы или нужна помощь по выбору кабельного тестера? Просто отправьте нам запрос по адресу [email protected] и мы вас подробно проконсультируем!

Разновидности и классификация кабельных тестеров.

1. Главная
2. Разновидности и классификация кабельных тестеров.

От автора.

Возможно, эта статья будет содержать ненавязчивую рекламу хороших приглянувшихся товаров, тем не менее, ее основная цель поделиться с Вами тем, что я узнал о разновидностях кабельных тестеров и их возможностях. Где-то в общих чертах, а иногда подробно, здесь будут описаны, как принято говорить, «преимущества и недостатки» приборов, которыми, определенным специалистам, приходится пользоваться часто. Лично я к таковым не отношусь, зато имею возможность тестировать образцы разных торговых марок и стоимости. Все нижеизложенные наблюдения, мысли, слова и определения не претендуют на что-то больше чем Ваше внимание.

Так, или иначе, речь пойдет о хороших и, как следствие, не самых дешевых тестерах витой пары следующих торговых марок: Softing, Greenlee, Fluke Networks, Jonard, NetScout, Hobbes, DataShark.

Начнем с общего определения. Кабельный тестер, в нашем случае – это прибор для проверки витой пары (с разъемами RJ45, RJ11, RJ22) и коаксиального кабеля на целостность, правильность установки коннекторов и наличие повреждений.

Приборы можно грубо разделить на классы исходя из их возможностей:

1. Тестеры для проверки правильности обжима витой пары и наличия повреждений

• Схема обжима витой пары (распиновка RJ45)
• Проверка целостности кабеля
• Наличие перепутанных пар, обрыва кабеля, короткого замыкания

2. Тестеры для определения ошибок монтажа с измерением длины кабеля (по емкости)

• Схема обжима витой пары (распиновка RJ45)
• Проверка целостности кабеля
• Наличие перепутанных пар, обрыва кабеля, короткого замыкания
• Измерение длины кабеля и расстояния до обрыва

3. Профессиональные тестеры для локализации повреждений с измерением длины кабеля (метод TDR)

• Схема обжима витой пары (распиновка RJ45)
• Проверка целостности кабеля
• Наличие перепутанных пар, обрыва кабеля, короткого замыкания
• Измерение длины кабеля и расстояния до обрыва
• Измерение расстояния до короткого замыкания

4. Сетевые тестеры

• Схема обжима витой пары (распиновка RJ45)
• Наличие ошибок монтажа и повреждений кабеля
• Измерение длины кабеля, расстояния до обрыва и короткого замыкания
• Идентификация протоколов CDP и LLDP
• Имя подключенного устройства и порта с описанием, имя VLAN, IP-адрес, информация о MAC
• Функция отправки запросов Ping, тестирование DHCP и DNS серверов
• Тестирование Power over Ethernet (PoE)

5. Квалификационные тестеры для подтверждения пропускной способности линии

• Схема обжима витой пары, наличие повреждений, расстояние до обрыва и короткого замыкания
• Подтверждение возможности Ethernet соединения поддерживать скорость до 1Gbit
• Измерение количества битовых ошибок BERT (Bit-Error-Rate-Test)
• Измерение задержки распространения сигнала по разным парам
• Отношение сигнал-шум (Signal-to-Noise Ratio)

6. Тестеры производительности сети

• Схема обжима проводов, наличие повреждений, расстояние до обрыва и короткого замыкания
• Использование набора тестов сети RFC-2544, RFC1242, Y.1564
• Захват и анализ трафика между сетевыми устройствами.

7. Сертифицирующие анализаторы

• Сертификация витой пары на категорию или класс
• Сертификация коаксиального кабеля
• Ссертификация оптического волокна

Часть 1.

Тестеры для определения правильности обжима витой пары

Простые устройства, в свою очередь, можно поделить на несколько групп, чтоб объяснить различие цен:

А) Базовые кабельные тестеры
Б) Продвинутые кабельные тестеры
В) Многофункциональные тестеры кабельных линий
Г) Профессиональные кабельные тестеры с цифровым экраном

А) Базовые кабельные тестеры для определения повреждений

Состоят из двух частей, самого тестера и удаленного устройства для установки на обратном конце линии. Светодиоды для отображения информации могут находится на двух или на одной части. Принцип работы очень напоминает батарейку и лампочку: подается напряжение – лампочка горит. Соответственно вывод – мы подали напряжение на нужный проводник, и он цел.
Начальный уровень тестирования позволяет ответить на вопрос правильно ли установлен модульный разъем RJ45 (RJ11/12, Coax) при прямой схеме опрессовки (рис. 1.1 и 1.2), а вот корректно проверить перекрёстный кабель Crossover (рис. 2.1 и 2.2) уже вряд ли получится. Такие устройства, могут даже не иметь отдельного светодиода для каждого проводника, а отображать результат по парам. Здесь все просто, горит зеленым – значит все хорошо, по крайней мере электрическая целостность присутствует, сигнал проходит. При обнаружении любого отступления от правильной схемы обжима, обрыве, или коротком замыкании показывает проблему. Нормально определить тип неисправности не возможно. При подключении в линию с напряжением (даже небольшим) тестер сгорает с большой вероятностью.
Сфера использования простейших кабельных тестеров – проверка кабеля на целостность и тестирование самостоятельно изготовленных патч-кордов. Применять их в корпоративных целях можно, только следует осознавать, что Вы не получите ответы на все возможные вопросы. Разве что задачи совсем простые, линии гарантировано обесточены и очень важна низкая цена.

Примеры базовых тестеров кабеля:



Возможности простого кабельного тестера (для большинства моделей):

• Разъемы: в основном RJ45, также возможны RJ11 и BNC (Coax)
• Проверка целостности кабеля, качества обжима витой пары и распиновки RJ45 (RJ11)
• Определение обрыва кабеля или пар
• Определение ошибок монтажа и наличия короткого замыкания
• Тестирование целостности экрана кабеля

Преимущества дешевых тестеров витой пары:

1. Цена, других плюсов перед более продвинутыми моделями нет.

Недостатки простейших кабель тестеров:

1. Не измеряют длину линии, растояния до обрыва и короткого замыкания
2. Сгорают при подключении к активной линии так как нет защиты по напряжению
3. Не возможно определить обрыв кабеля без удаленного идентификатора
4. Не всегда можно понять с каким типом повреждения имеем дело
5. Часто выдают “повреждение” на кабеле типа Crossover
6. Нет автоматического отключения, что может привести к полному разряду батарей
7. Нет индикатора низкого заряда, что может привести к не правильному результату на севших батареях
8. Нет встроенного генератора для идентификации кабеля
9. Нет поддержки нескольких номерных удаленных идентификаторов сразу

Посмотрите видео работы простого LAN тестера для понимания принципа его работы:

Б) Продвинутые кабельные тестеры для определения повреждений

Нет определенных функций, наличие которых, может присвоить прибору статус “продвинутого”, ведь это все условно. Тем не менее, попробуем выделить отличия. Более функциональные кабельные тестеры могут определять схему обжима RJ45, наличие и тип повреждения, уверено показывать какие именно проводники перепутаны, оборваны, или замкнуты, распознавать кабель типа cross-over. Очень важная особенность – возможность отображать ошибку монтажа типа “расщепленная пара“, которая не воспринимается простейшими тестерами за повреждение.
В продвинутых приборах бывает встроен тональный генератор, который совместно с индуктивным щупом позволит идентифицировать нужный кабель, или порт коммутатора. Хорошие тестеры могут иметь возможность отправлять специальный сигнал для активации мигания светодиода порта коммутатора, что позволяет быстро его найти. Также, многие модели поддерживают удаленные номерные идентификаторы для быстрого поиска и маркировки розеток и портов СКС (установив идентификатор на одну сторону кабеля и подключив тестер с другой – можно увидеть его номер. Тем самым мы быстро найдем нужную розетку пользователя или порт патч-панели и наведем порядок в немаркированных линиях).



Примеры продвинутых тестеров кабеля:



Возможности продвинутого кабельного тестера (для большинства моделей):

• Разъемы: в основном RJ45, также возможны RJ11 и BNC (Coax)
• Проверка целостности кабеля, качества обжима витой пары и распиновки RJ45 (RJ11)
• Определение обрыва кабеля или пар
• Определение ошибок монтажа, типа повреждения и наличия короткого замыкания
• Тестирование целостности экрана кабеля
• Возможно наличие тонального генератора для идентификации кабеля
• Возможна поддержка нескольких удаленных номерных идентификаторов

Преимущества продвинутых тестеров витой пары:

1. Улучшеная интерпритация типа повреждения кабеля
2. Генератор для трассировки и отбора кабеля (требуется индуктивный щуп)
3. Быстрый поиск нужных портов благодаря нескольким удаленным идентификаторам

Недостатки продвинутых кабель тестеров:

1. Не измеряют длину линии, растояния до обрыва и короткого замыкания
2. Сгорают при подключении к активной линии так как нет защиты по напряжению
3. Не возможно определить обрыв кабеля без удаленного идентификатора
4. Нет автоматического отключения, что может привести к полному разряду батарей
5. Нет индикатора низкого заряда, что может привести к не правильному результату на севших батареях

Посмотрите видео работы продвинутого LAN тестера для понимания принципа его работы:



В) Многофункциональные тестеры кабельных линий

Существуют приборы, которые тяжело назвать исключительно кабельными тестерами из-за их многофункциональности, или конструктивных особенностей. Таких не очень много, но выделим их в отдельную категорию для наглядности. Первый тип не стандартного тестера – прибор объединяющий функции тестового набора (генератора и щупа) и проверочного устройства для витой пары. Стоит упомянуть, что именно в таких типах тестовых приборов бывает встроен цифровой тональный генератор, который позволяет подавать сигнал и идентифицировать активный кабель (по которому передается Ethernet). Стандартный аналоговый сигнал не будет слышен из-за сильного “шума”. Второй, уникальный тип устройств – это так называемый “комбайн” из обжимки и LAN тестера.



Примеры многофункциональных тестеров кабеля:



Посмотрите видео работы многофункционального тестера для понимания принципа его работы:



Г) Профессиональные кабельные тестеры для определения повреждений с цифровым экраном

Какой бы не был хороший светодиодный LAN тестер он всегда будет уступать профессиональному прибору с LCD экраном (субъективное мнение автора). Не во всем, конечно, а в принципе. Практика показывает, что, если уважающий себя производитель, установил в тестер экран, он также оснащает его многими дополнительными функциями. Думаю, что это связано с ценой самого LCD, которая значительно превышает стоимость большинства других возможностей. “Тратиться так тратиться, как говорится”. Главное отличие – удобство. На дисплее можно быстро увидеть результат тестирования, а не ждать пока промигают все лампочки простого тестера. Если витая пара обжата правильно, мы видим однозначное утверждение что все хорошо, например, иконку “Pass”, и даже не всматриваясь в детали, будем уверены что все в порядке.   В случае наличия ошибки монтажа, мы увидим однозначную интерпретацию ее типа и примем решение по устранению. Профессиональные кабельные тестеры имеют защиту от входного напряжения, обычно до 50 – 60 Вольт, что не даст им сгореть при подключении к телефонной линии. Если вы забудете выключить прибор – он отключится сам, экономя ресурс батарей. Корпус часто прорезинен и защищен. Модельный ряд таких устройств не богат, хорошего по не многу 🙂



Примеры профессиональных тестеров кабеля c LCD экраном:



Пример подачи информации о состоянии кабельной линии:

Кабель обжат правильно	Обрыв	Короткое замыкание	Ошибка монтажа

Возможности кабельного тестера для определения повреждений с LCD экраном:

• Цифровой LCD экран
• Разъемы: RJ45, RJ11 и BNC (Coax) для кабелей передачи данных, голоса и видео
• Проверка целостности кабеля, качества обжима витой пары и распиновки RJ45 (RJ11)
• Определение обрыва кабеля, короткого замыкания, перепутанных и расщепленных пар
• Генератор тонального сигнала для прозвонки кабеля
• Работа с несколькими удаленными идентификаторами (модель Softing CableMaster 400)
• Защита портов от входящего напряжения

Преимущества тестеров витой пары с цифровым LCD экраном:

1. Понятное отображение результата измерений в виде “прошел / не прошел” (Pass/Fail)
2. Быстрая и однозначная интерпретация типа повреждения
3. Генератор для трассировки и отбора кабеля (требуется индуктивный щуп)
4. Быстрый поиск нужных портов благодаря нескольким удаленным идентификаторам
5. Защита портов от напряжения
6. Защищенный корпус
7. Индикатор низкого заряда батарей
8. Автоматическое отключение питания

Недостатки данных LAN тестеров с LCD экраном:

1. Не измеряют длину линии, растояния до обрыва и короткого замыкания
2. Не возможно определить обрыв кабеля без удаленного идентификатора

Посмотрите видео работы профессионального тестера для понимания принципа его работы:



Часть 2. Тестеры для определения ошибок монтажа с измерением длины кабеля (по емкости)

Хорошо когда в арсенале технического специалиста есть тестер витой пары, который показывает распиновку RJ45. Им можно проверить правильность установки разъемов сразу после оппресовки, убедится что проводники разведены по нужной схеме, проверить целостность кабеля, удостоверится в отсутствии обрыва и короткого замыкания. В двойне хорошо, если нет никаких проблем и соединение “поднялось”. Но, что делать если неисправность все же обнаружилась, или вы пришли на неизвестную линию с целью ее восстановительного ремонта, или после перестановки мебели, бурения стен, вбивания дюбелей и пр. соединение пропало? Обычный кабельный тестер, который так хорошо указывал нам на наличие неисправностей, уже не так замечателен для их локализации. Для поиска проблемы в кабеле, лучше использовать приборы с возможностью измерять длину. Более простые виды этих устройств осуществляют замер длины каждой пары проводов, основываясь на их емкости. По сути, они измеряют не длину, а именно емкость, однако, пользуясь тем, что эта величина почти постоянная для определенного типа витой пары, они сами вычисляют зависимость и выдают нам результат в метрах. Если прибор сильно обманывает с длиной, можно просто подстроить значение удельной емкости в меню. Обратите внимание, что тестер производит изимерение каждой пары, а не кабеля в общем. Даже у самого точного устройства, длины пар одного и того же кабеля будут отличаться. Это связано с разным шагом скрутки проводников, который делается для уменьшения переходных взаимных влияний при передаче данных.

Тестером мы сможем измерить общую длину проложеной линии или кабеля витой пары UTP, FTP, STP (CAT7, 6A, 5e, 5, 3) в бухте, понять на какой стороне не дожат коннектор (расстояние до нарушения целостности будет равняться длине кабеля или нулю метров) и на каком именно расстоянии произошел обрыв, если это случилось посередине линии. Точность будет достаточно высокой. В качестве примера: производитель Softing заявляет ± 3% плюс ± 30 см. для CableMaster 500. Это значит, что на 100 метрах ошибка составит не более 3,3 метра. Кто-то сразу скажет, что это много, и для точного поиска места обрыва в стене требуется знать точку плюс минус пару сантиметров. И будет отчасти прав. Вот только, даже имея нулевую погрешность, как отмерить, например, 73 метра кабеля от точки подключения к LAN тестеру? Учитывая что провод, в основном, спрятан, имеет повороты, изгибы, оставленные запасы и т.д. Да никак. Примерно увидев расстояние до обрыва линии, Вы определите комнату, коридор, стену, или канал где теоретически ожидается обрыв. Далее произведете визуальный осмотр, а если это не поможет, подадите в линию тональный сигнал от встроенного генератора. Потом, используя индуктивный щуп антенну, осуществляете трассировку кабеля и по разности уровня принимаемого сигнала – найдете нарушение целостности. Для получения хорошего результата придется немного попрактиковаться.

В общем, кабель-тестеры с измерением длины кабеля, позволяют найти практически любое повреждение кабеля или ошибку монтажа. Трудность возникнет только при локализации места короткого замыкания. Из-за емкостного метода тестирования – это сделать не возможно, так как емкость может быть измерена только на разомкнутых проводниках. Зато цена ниже :).



Примеры тестеров для измерения длины кабеля (по емкости):

CableMaster 500
Softing



Возможности кабельного тестера с измерением длины кабеля (по емкости):

• Цифровой LCD экран
• Разъемы: RJ45, RJ11 и BNC (Coax) для кабелей передачи данных, голоса и видео
• Проверка целостности кабеля, качества обжима витой пары и распиновки RJ45 (RJ11)
• Определение обрыва кабеля, короткого замыкания, перепутанных и расщепленных пар
• Измерение расстояния до обрыва кабеля
• Генератор тонального сигнала для прозвонки кабеля
• Работа с несколькими удаленными идентификаторами
• Защита портов от напряжения

Преимущества тестера витой пары с измерением длины кабеля (по емкости):

1. Возможность обнаружить и локализовать обрыв кабеля
2. Очень понятное отображение результата измерений в виде “прошел / не прошел” (Pass/Fail)
3. Быстрая и однозначная интерпретация типа повреждения
4. Генератор для трассировки и отбора кабеля (требуется индуктивный щуп)
5. Быстрый поиск нужных портов благодаря нескольким удаленным идентификаторам
6. Защита от входного напряжения
7. Защищенный корпус
8. Индикатор низкого заряда батарей
9. Автоматическое отключение питания

Недостатки LAN тестера с измерением длины кабеля (по емкости):

1. Не измеряет растояние до короткого замыкания



Часть 3. Профессиональные тестеры для локализации повреждений с измерением длины кабеля (метод TDR)

Этот раздел посвящён профессиональным кабель-тестерам с технологией рефлектометрии, которые многие уже используют, а ещё большее количество специалистов пока только хотят. Такие тестеры облегчают рабочие будни, помогают найти любое повреждение кабеля и даже измеряют расстояние до короткого замыкания (некоторые модели отображают только конец кабеля где это произошло). Правда, полнофункциональный прибор достойного производителя стоит немало. Для сравнения, простые устройства тестирующие витую пару, о которых мы говорили в самом начале, обойдутся примерно в 30 – 50 USD, а вот профессиональные “потянут” на 400 -800 USD. Почему же такая разница и за что мы платим деньги? Стоимость оправдана широкими возможностями оборудования. А вот необходимость обладать этими возможностями зависит только от поставленных задач. Для простой проверки патч-кордов профессиональные тестеры будут хороши, но излишни.

Рассмотрим возможности кабельных тестеров для измерения длина кабеля и расстояния до короткого замыкания (TDR) на примере двух приборов. Softing CableMaster 600 и Greenlee NetCat Pro NC-500. Они могут проверять витую пару всех категорий с разъемом RJ45, телефонные и коаксиальные кабели.

Сразу обращаешь внимание на комфорт просмотра результатов проверки. Все пары наглядно отображаются на одном экране, и мы можем быстро убедится что всё хорошо, а если нет – быстро установить причину.


Несколько слов о том как именно измеряется длина кабеля. Измерение проводится с одной стороны линии, удаленный идентификатор не обязателен, что очень удобно если работать одному. Тестер отправляет в линию импульс, который отражается от конца кабеля и возвращается назад в прибор. Автоматически вычисляется время прохождения сигнала в одну сторону. Далее нам остается только указать прибору скорость распространения импульса и он легко рассчитает длину по простой формуле L = V * T (где L – расстояние, V – скорость импульса, T – время). Практически во всех приборах, скорость импульса обозначается как NVP (Nominal Velocity of Propagation), или VOP (Velocity of Propagation). Эта величина зависит от категории витой пары и сечения проводника, соответственно может немного отличатся у похожих кабелей разных производителей. Идеальный способ узнать NVP – это рассчитать его. Возьмите отрезок витой пары известной длины, но не менее 30 м, для лучшего результата. Измерьте его длину тестером. Если прибор показал неправильную длину кабеля, подстраивайте NVP и повторяйте замер пока, определяемая прибором длина, не будет соответствовать действительности. В итоге, Вы определите скорость импульса для конкретного типа кабеля. Подробнее о том что такое NVP и как его определить можете прочитать в Статье. А для тех кому читать лень, скажу, что в тестере Greenlee NC-500 есть встроенная редактируемая таблица с этими коэфициентами, а у Softing CableMaster 600 она напечатана прямо на крышке батарейного отсека. Устройств, которые сами понимают какой кабель к ним подключили, не бывает.



Примеры тестеров с измерением длины кабеля и локализацией короткого замыкания:



Продолжение скоро будет …
Автор: Влад Кольцов



Please enable JavaScript to view the comments powered by Disqus.

Тестеры сетевых кабелей | Fluke Networks

Уровни тестирования сетевых кабелей

Сертификационные кабельные тестеры: гарантируют соответствие кабельной системы промышленным стандартам.

Инструменты сертификации — это единственные приборы, которые дают информацию о соответствии или несоответствии системы промышленным стандартам. В Северной Америке основной организацией по промышленной стандартизации, которая занимается вопросами структурированных кабельных систем (в частности, проблемами пропускной способности), является Ассоциация телекоммуникационной промышленности (TIA). На мировом рынке стандарты телекоммуникационных кабельных систем создаются и поддерживаются Электротехнической комиссией Международной организации по стандартизации (ISO/IEC).

Приборы для сертификации определяют, соответствует ли линия связи какой-либо категории (TIA) или какому-либо классу (ISO), например категории 6 или классу E. Эти стандарты независимы от определенных сетевых технологий. Это делает их более «стойкими к будущему», потому что могут возникнуть новые сетевые технологии, которые основывают свои дизайны на этих стандартах, и, поэтому, они будут поддерживаться сертифицированными установленными кабельными системами. Сертификация кабеля — это заключительный шаг, требуемый многими производителями структурированных кабельных систем для предоставления гарантий при установке новых кабельных систем. Инструменты серии DSX CableAnalyzer™ занимают ведущие позиции на рынке сертификационных тестеров для профессиональных монтажников оборудования по передаче данных и специалистов по обслуживанию сетевых инфраструктур.

Квалификационные кабельные тестеры: определяют, способна ли существующая кабельная линия поддерживать требуемые сетевые технологии и скорости передачи данных.

Квалификационные тестеры отвечают потребностям сетевых специалистов, которые не устанавливают новые кабельные системы, но должны устранять неполадки в функционирующих сетях. Тестеры для квалификации позволяют определить, будет ли существующая линия связи отвечать требованиям спецификации Fast Ethernet (100BASE-TX), Gigabit Ethernet или технологии передачи голоса по IP-протоколу (VoIP). Эти приборы тестирования также позволяют сетевым специалистам быстро отделить проблемы с кабелями от проблем с сетевыми протоколами или адресацией. Приборы для квалификационного тестирования, например CableIQ™ Qualification Tester, обладают всеми возможностями тестовых приборов для проверки, но являются более эффективными, поскольку выполняют оценку пропускной способности и выявляют неисправности, влияющие на нее. Тестеры для квалификации не выполняют набор тестов, предписанных стандартами для «инструментов сертификации».

Верификационные кабельные тестеры: проверяют правильность подключения кабеля.

Инструменты для верификации выполняют базовую проверку неразрывности, то есть проверяют подключение всех проводов кабельной линии к надлежащим оконечным точкам, а не к каким-либо другим проводникам. В кабельных системах на витой паре важно поддерживать надлежащее соединение проводов. Более совершенные приборы для проверки также проверяют соединение проводов и обнаруживают такие дефекты установки, как разделение пар. Приборы для проверки могут также помочь в устранении неполадок, выполняя функцию генератора тонального сигнала для обнаружения кабельной линии. Некоторые приборы для проверки содержат дополнительные компоненты, такие как рефлектометр временной области (TDR), которые позволяют определять длину кабеля или расстояние до точки разрыва или короткого замыкания. Эти приборы тестирования не предоставляют информации о пропускной способности или пригодности кабеля для высокоскоростной передачи данных.

Контактная информация

США/Канада: 1-800-283-5853
Другие страны: 1-425-446-4519
[email protected]
Приоритетная программа обслуживания и программа поддержки

Тестер интернет-кабеля Rexant 12-1006 | Ремонтник ПК

Обзор тестера для проверки сетевого кабеля Rexant 12-1006. Устройство, комплектация, применение

Сегодня рассмотрим один из самых популярных и простых приборов для тестирования сетевого кабеля — Rexant 12-1006.

Цена и комплектация

Прибор продается практически в любом компьютерном магазине, киосках с радиодеталями и магазинах электрики и электроники. Само устройство представляет собой два рабочих блока, скрепленных между собой — основной блок (master) и дистанционный съёмный блок (remout). Продается устройство в фирменной картонной коробке.

В комплекте с прибором идет инструкция по эксплуатации и удобный чехол из искусственной кожи на молнии.

Цена тестера в розничных сетях составляет около 10$, но в интернет-магазинах или на Али-Экспресс возможно заказать подешевле. Обратите внимание, что устройство работает от 9-вольтовой батарейки типа «крона», сама батарейка в комплект не входит.

Функции и устройство прибора

Основная функция тестера кабеля Rexant 12-1006 — прозвонка сетевых кабелей. Это позволяет определить повреждение жил кабеля, правильность обжима концов кабеля. Стоит отметить, что данный прибор позволяет тестировать как сетевые кабели (витая пара для локальных сетей и интернета) с коннектором RJ45, так и телефонный кабель с коннектором RJ11 (их мы рассматривать не будем в связи с крайне редким использованием).

Как мы уже сказали, устройство состоит из двух модулей, один из которых основной. В нем находится элемент питания. Съёмный блок необходим при тестирования длинного кабеля, например проложенного в помещении в кабель-канале. После подключения витой пары к устройству, по жилам кабеля подаётся напряжение. Результат отображается на индикаторах обоих блоков устройства.

Тестирование витой пары

• присоедините коннекторы сетевого кабеля (патч-корда) в соответствующие гнезда тестера (один конец в основной блок, второй — в съёмный)
• переведите ползунок устройства в положение ON/S
• при включении начнет моргать индикатор круглый индикатор на основном блоке — это означает, что устройство находится в рабочем режиме
• далее обратите внимание на ряд из девяти индикаторов, они начнут попеременно загораться и гаснуть на обоих блоках

О чем говорят нам индикаторы?

• индикаторы поочерёдно загораются и гаснут с 1 по 8 на обоих блоках тестера симметрично: вы используете стандартный 8-жильный LAN-кабель и с ним всё в порядке
• индикаторы поочерёдно загораются и гаснут с 1 по 8 на обоих блоках тестера симметрично, но один не загорается — это означает что на контакте под соответствующим номером отсутствует напряжение, что может говорить о повреждении жилы либо о плохо обжатом коннекторе
• индикаторы поочерёдно загораются и гаснут, но не симметрично, например: когда на основном блоке загорается индикатор №4, на съёмном блоке горит индикатор №3. Это означает, что обжим коннекторов кабеля выполнен несимметрично
• индикация отсутствует: обратите внимание на индикатор рабочего режима тестера. Если он не моргает, значит пора менять элемент питания (батарейку). Если с питанием прибора все в порядке, значит плохо обжаты коннекторы патч-корда, имеется короткое замыкание в коннекторах, либо имеется физическое повреждение кабеля. К сожалению, данный прибор не позволяет определить точное место обрыва соединения.

---

Стоит отметить ещё один пример использования тестера Rexant 12-1006, который может пригодиться сотрудникам it-подразделений различных организации и сисадминам — это возможность поиска концов кабелей при большом их количестве.

Например, в организации установлены компьютеры, ip-видеокамеры, ip-телефоны, сетевые принтеры и прочее оборудование. Все эти устройства объединены в локальную сеть, например, через маршрутизатор или сервер, который установлен, как правило, в отдельном помещении, а сами патч-корды «спрятаны» в кабель-каналы или проходят под навесным потолком. Тестер поможет определить в какой из портов маршрутизатора приходит кабель от конкретного устройства.

Для этого нужно конец сетевого кабеля отсоединить от устройства (например, от принтера или локального компьютера) и вставить его в разъём основного блока тестера, затем перевести тестер в рабочее состояние. После этого, отсоединив съёмный блок тестера, пройти к маршрутизатору и, попеременно извлекая коннекторы из портов маршрутизатора, вставлять их в сменный блок тестера. Таким образом, при появлении индикации мы сможем понять к какому из портов было подключено конкретное устройство.

В обратной ситуации действуем наоборот. Если надо определить, к какому устройству подключен кабель из конкретного порта, то кабель из этого порта присоединяем к основному блоку тестера, включаем его, а со сменным блоком ищем устройство на другом конце кабеля.

---



Пожалуйста, оцените материал

[Всего оценок: 0 Средняя оценка: 0]

Похожие материалы

Микроконтроллерный тестер UTP в спичечном коробке.

РадиоКот >Схемы >Цифровые устройства >Измерительная техника >

Микроконтроллерный тестер UTP в спичечном коробке.

2008

Для нас не будет открытием, что каждый посетитель сайта «РадиоКот» имеет компьютер и выход в интернет. Большая часть компьютеров подключена к интернету через интерфейс типа Ethernet. А кто не имеет выхода в интернет, так или иначе может быть включён в локальные сети через интерфейс Ethernet. И количество таких соединений с каждым днём растет.
Соединение через Ethernet предполагает электрическое соединение через кабель UTP, который иначе называют витой парой (четыре свитых пары проводников). Кабель заделывается в типовую розетку или оконцовывается вилкой типа RJ-45. Существуют определенные стандарты нумерации проводников по цветам в разъеме. Это связано электрическими и физическими характеристиками UTP-кабеля (например, количество свивок на метр в каждой паре различен). Эти «сложности» я не буду здесь рассматривать. На рисунке приведена раскладка по цветам.

Существует две разновидности заделки кабеля:

568В – компьютер-концентратор (прямой кабель) и
568А – компьютер-компьютер (перекрестный кабель).

Для тестирования таких соединений существует большое множество устройств разного функционального наполнения и разного ценового диапазона. Профессиональные тестеры позволяют измерить длину кабеля, затухание сигнала в нём и т.п. Но как показывает практика, дешевле собрать собственное устройство, которого по сути достаточно для тестирования небольших сетей.
В Интернете много схем тестеров UTP. Как правило, они представляют связку генератора и двоично-десятичного счетчика (жёсткая логика). Я пыталась сделать нечто подобное, но остановилась на этапе разводки печатной платы. Ни один из моих вариантов рисунка платы мне не нравился. Да и конструкция не выглядела убедительной и удобной. В итоге я приняла решение сделать тестер на микроконтроллере, т.к. это будет наиболее оптимальная конструкция с точки зрения схемотехники. И этим тестером я и мои друзья пользуются почти год.

Данный тестер позволяет проверять правильность последовательности заделки проводников, обрыв проводников, короткие замыкания. Это минимальный и достаточный набор функций, который позволит наверняка сделать вывод об исправности сетевого соединения.
Итак, это два бескорпусных устройства. Собственно сам тестер и «заглушка». Заглушка используется для тестирования кабеля, если концы кабеля, например, в разных комнатах. Микроконтроллер PIC16F84A запитывается напрямую через нормально разомкнутую тактовую кнопку. Использована дешевая алкалиновая батарейка типа «Космос» напряжением 12В. Такие батарейки используются в брелках автомобильных сигнализаций. У Вас, как и у меня в свое время, возникли сомнения по поводу правильности питания. Я согласна с этим, но никаких критических ситуаций за все время эксплуатации не возникало. Работает по принципу – батарейку впаяла и забыла. Можно использовать более современные и более дешевые контроллеры с внутренним тактированием, но этот контроллер мне было жалко выкидывать, т.к. в нём я «убила» все линии порта А во время других разработок. Это питание работает и с другими микроконтроллерами. Розеточные разъемы типовые, демонтированные из Б/У розеток.

Схема тестера предопределена рисунком печатной платы, т.к. изначально рисовалась плата, а затем составлялась программа под имеющиеся электрические соединения. Строго говоря, это «бегущий огонь» – программа для начинающих, которая последовательно изменяет логический уровень, ножка за ножкой по кругу.

Файлы:
Схема
Платы
Прошивка для МК с исходником

Вопросы, как обычно, складываем тут.

---

Как вам эта статья?	Заработало ли это устройство у вас?

Самый простой кабельный тестер LAN

Тестер LAN для проверки сетевого кабеля типа Витая Пара. Простой и дешевый

Однажды у меня перестала работать моя домашняя маленькая компьютерная сеть, состоящая из трех машин, соединенных между собой сетевым кабелем через роутер D-Link Dir-300. Сначала я подумал, что проблема в роутере, который уже достаточно «древний», но подключение нетбука коротким кабелем к гнездам роутера показало, что с последним всё в порядке. Оказалось что проблема в сетевом кабеле, который был проложен по квартире. Странно кончено, кабель никто не трогал и не дергал, но тем не менее.

ак

Для выяснения проблем в сетевых кабелях применяются специальные приборы, так называемые кабельные тестеры. Фабричные устройства бывают дорогие и не очень, но в целом нельзя сказать, что они очень дешевы, даже если заказывать их напрямую в Китае, а не покупать втридорога в ближайшем магазине гаджетов. Если вам приходится часто отыскивать неисправности в компьютерных сетях, например, если вы оказываете населению подобные услуги, то вам лучше приобрести один из таких приборов, выбрав его в соответствии со своими финансовыми возможностями. Но если вам, как и мне, заниматься таким делом приходится не часто, то можно просто собрать предлагаемый светодиодный lan тестер своими руками. Можно, конечно, прозвонить кабель обычным мультиметром, но это проблематично, если концы кабеля находятся в разных помещения. А так бывает чаще всего. В таком случае вам все равно придется изготовить некую дополнительную приставку, даже для правдоподобной проверки мультиметром.

В предлагаемой конструкции самодельного LAN-тестера отсутствуют какие-либо активные компоненты (микросхемы, транзисторы…) и поэтому он очень надежен и дешев. Тестер состоит из двух раздельных блоков. Первая часть — это заглушка, которую мы делаем из обычной розетки RJ-45, которую можно купить в хозмаге. Второй блок — это пластмассовая коробочка (ее можно например напечатать на 3D принтере). В коробочке установлено гнездо RJ45, переключатель на одно направление и 4 положения, 4 светодиода и стандартная батарейка. Можно применить литиевую батарейку как в компьютерной плате или пару обычных пальчиковых батареек типа AA или AAA

Схема светодиодного кабельного тестера. Слева — заглушка (вспомогательный блок), справа — осоновной блок (коробочка)

Тестер позволяет проверять сетевой кабель, подключенный к работающему оборудованию, например компьютеру, роутеру, хабу, и т.д. Для проверки достаточно подключить вилку сетевого кабеля в соответствующее гнездо на корпусе основного блока тестера (коробочки). Такое включение совершенно безопасно для оборудования. Оборудование может быть включено или нет, это не имеет значения. Зажгутся четыре или два светодиода, в зависимости от типа подключения (используются две или четыре витые пары). При изменении положения движка переключателя будет меняться яркость свечения светодиодов.

Из схемы можно исключить переключатель, а провода припаять напрямую, но в этом случае будет ограничена возможность проверки замыкания соседних пар проводов. Такое замыкание бывает в случае неаккуратного обжима вилки RJ-45, когда продавливается изоляция и происходит короткое замыкание.

Светодиоды, резисторы и переключатель можно использовать любого типа. Батарейка — литиевая «таблетка» 2032 или две пальчиковых типа AAA, AA.

Немного о функции блока- заглушки. Для ее изготовления можно применить стандартную настенную RJ-45 розетку, в контакты которой следует запрессовать четыре проводных резистора сопротивлением 440 ом. Резисторы будут ограничивать ток и в то же время обеспечивать индикацию в случае короткого замыкания в кабеле.

Версия пробника без переключателя:

Материал написан по мотивам оригинальной статьи:
https://ydoma.info/kompjuter/seti/kompjuter-svetodiodnyi-tester-vitoi-pary.html

9 лучших тестеров сетевых кабелей в 2020 году Обзоры и руководство по покупке

Если вы сетевой электрик, то без тестера кабельных сетей вы будете инвалидами. Это обязательный инструмент для всех сетевых специалистов.

Могут быть случаи, когда во время установки кабельной сети, такой как Интернет, вы могли установить ошибочные соединения, которые, в свою очередь, не дали желаемых результатов. Здесь вам на помощь приходит тестер сети.

Он помогает вам в проверке прочности и возможности подключения вашего сетевого кабеля, выявляя неисправные соединения в вашей панели, он также уведомляет вас о поврежденных проводах и т. Д.

Даже если вы не профессионал, бренды, которые мы упомянули здесь, очень просты в использовании, и вы можете легко проверить любое неисправное соединение на своей панели, не прибегая к помощи профессионала. Это также сэкономит ваши деньги.

Упомянутые здесь бренды выполняют задачи от самых простых до сложных. Это включает в себя информацию о правильных соединениях проводки, состоянии скорости передачи данных в вашем кабеле, некоторые из них помогут вам в обслуживании и ремонте вашей сети.

Итак, если у вас большая сеть, всегда покупайте расширенный тестер кабельной сети. Бренды, упомянутые в этой статье, предоставляют вам дисплей с высоким разрешением, чтобы вы четко видели свои показания.

Все они легкие, поэтому руки не болят, если вы собираетесь использовать устройство долгое время. Важно отметить, что все упомянутые здесь марки совместимы практически со всеми типами кабелей. Итак, просмотрите их и выберите свой лучший тестер кабельной сети.

Но прежде чем двигаться дальше, мы хотели бы представить вам три фактора, на которые вам следует обратить особое внимание перед покупкой тестера сетевого кабеля

.

• Совместимость кабеля: Это означает, что все типы кабеля поддерживает ваш тестер для тестирования. Следовательно, вы должны проверить, какой тип кабеля у вас есть в вашей сетевой панели, и на основе этого выбрать тестер, который поддерживает кабели, которые у вас есть в вашей сети.
• Типы тестирования, которое он может выполнять: Это еще один очень важный аспект, на котором нужно сосредоточиться, потому что вы покупаете тестер для проведения необходимого тестирования, верно. Итак, ваш тестер должен поддерживать все тесты, которые вы хотите провести на сетевой панели. Составьте список всех тестов, которые вы хотите, а затем выберите из брендов, которые предлагают вам необходимое тестирование.
• Измеренная длина кабеля: Одним из возможных тестов является измерение длины кабеля. Следовательно, вы должны знать, какую максимальную длину кабеля может измерить ваш тестер. Исходя из этого, выберите ту, которая дает вам длину, которую вам нужно измерить.

Но есть и другие факторы, которые следует учитывать перед выбором тестера. Мы рассмотрели все из них в нашем Руководстве по покупке , мы их прочитали.

Проведя много исследований и прочитав отзывы пользователей, мы составили для вас короткий список следующих 9 марок кабельных тестеров. Прочтите их и найдите свой тестер

9 лучших тестеров сетевых кабелей в 2020 году

Обзоры 9 лучших тестеров сетевых кабелей в 2020 году

1. Southwire Tools & Equipment Тестер сетевого кабеля M300P

Кабельный тестер

Southwire M300P – идеальное решение для таких профессиональных инженеров по кабельным сетям, как вы.Вы можете использовать это высококачественное устройство для проведения испытаний, таких как короткое замыкание, разрыв цепи, а также соединения с разделенными парами.

Ваш тестер оснащен светодиодной подсветкой, что позволяет легко использовать его даже в темноте на рабочем месте. Вы можете легко использовать это для маркировки и структурирования вашей коммутационной панели.

Этот тестер защищает порты RJ45 от частиц пыли, поскольку его картограф поставляется с листами портов, которые защищают кабель от пыли и мусора.С помощью встроенного в тестер генератора тонера вы можете быстро отследить любые неопознанные кабели.

Ваш тестер предотвращает создание ошибочных соединений или, если вы это сделали, вы можете использовать его для выполнения проверки ошибок. Такие ошибки включают разделение пар в основном на разных типах кабелей, таких как RJ45 или коаксиальные кабели. Кроме того, он проверяет правильность подключения проводов и также предоставляет вам номер экрана.

Долговечность этого тестера – вот что дает вам дополнительную уверенность при покупке этого тестера.Мы говорим об этом потому, что ваш тестер изготовлен из ударопрочного материала, который позволяет ему работать в течение длительного времени.

Удобно использовать в любой рабочей среде, вы можете носить этот тестер с собой в любое удаленное место, где погода не пощадит вас, но и не повредит тестеру. Это то, что вам не предлагают другие бренды.

Этот тестер, который в основном используется специалистами по телефонным сетям, может тестировать как экранированные, так и неэкранированные, а также коаксиальные провода.Итак, если вы относитесь к любой из перечисленных выше категорий проводов, это лучший инструмент для вас.

Вам будет приятно узнать, что ваш тестер имеет длительное время автономной работы, поскольку он поставляется с батареями 2AAA, теперь вы можете брать его с собой в дальние места, не беспокоясь о времени автономной работы.

Важно знать, что этот тестер не дает правильных результатов при низком напряжении. Хотите знать, как узнать низкое напряжение, верно? Не волнуйтесь, тестер напомнит вам о низком напряжении, и вы сможете заменить батарею перед началом работы.

Некоторые пользователи также отметили, что необходимо провести не менее трех измерений, чтобы проверить точность результата. Поэтому, пожалуйста, не полагайтесь на одно чтение, это займет время, но тогда вы получите правильный результат.

Что нам понравилось

• ЖК-экран для удобного просмотра результатов.
• Ударопрочный, следовательно, более прочный.
• Напоминает о низком напряжении.
• Листы портов защищают кабели RJ45.
• Светодиодный светильник для работы при слабом освещении
• Гарантия 1 год.

Что нам не понравилось

• Не дает хороших результатов при низком напряжении.
• Для получения точных результатов необходимо пройти несколько тестов.

Купить сейчас на Amazon

2. Тестер сетевого кабеля Noyafa NF-8601

2 ^и в нашем списке Noyafa – надежный бренд в области тестеров сетевых кабелей. Их модель NF-8601 – это многофункциональный кабельный тестер, который мы выбрали для вас.

Вы можете легко выполнить тестирование, например, длину кабеля, отслеживание ошибок или неисправностей в кабеле, он также измеряет напряжение кабеля вместе с выполнением функций PING.

Используя цветной экран 3,7 ″, вы можете легко проводить тестирование компьютерных, телефонных и других сетей. Вы также узнаете о наличии PoE, обрывах и коротких позициях в вашем кабеле.

Чтобы противостоять вашей проблеме низкой скорости сети, тестер выполняет тестирование перекрестных помех, чтобы определить, есть ли какие-либо проблемы с помехами в вашей сети.

Используя его функции TF, вы можете импортировать и экспортировать данные результатов из вашего тестера. Теперь вы, должно быть, думаете, какие кабели он может проверить, верно? Вот ваш ответ, он тестирует кабель 5E, 6E, телефонный, коаксиальный и USB-кабели. Чтобы установить сетевой порт, концентратор предоставляет вам мигающий иллюминатор на проводе.

Вы можете легко обнаружить напряжение до 90-1000 В, это то, что нас больше всего впечатлило, в отличие от других брендов, которые обнаруживают только 50-100 В, он также содержит примитивный идентификатор.

Вы с легкостью сможете увидеть все результаты тестирования на большом светодиодном экране. Вы также получите уведомление от тестера, когда он будет иметь низкое напряжение. Что, если я скажу вам, что у вашего устройства никогда не бывает низкого напряжения?

Да, это возможно. У этого тестера есть функция автоматического отключения, так что он автоматически отключается после нескольких минут бездействия, таким образом уберегая вашу батарею от ненужных расходов, интересно, не так ли?

Но всегда будьте осторожны при использовании этого сетевого тестера, поскольку светодиоды в нем, которые указывают на результат, несколько раз давали сбой. Если вы пропустите это, вы не получите результата. Он также имеет более легкую конструкцию, поэтому используйте его осторожно, если он не может быть поврежден.

Что нам понравилось

• Доступная по цене.
Светодиодный экран
• для просмотра результатов.
• Обнаруживает большое напряжение.
• Функция автоматического отключения тестера.

Что нам не понравилось

• Слишком легкое состояние делает его чувствительным к поломке.
• Светодиодные индикаторы выходят из строя при длительной работе.

Купить сейчас на Amazon

3. Тестер сетевого кабеля ЛВС Elegiant RJ11 RJ45 Ethernet

Быстро становясь популярным брендом на рынке электроники, Elegiant продала более 50 миллионов изделий в десяти странах. Вы можете легко найти эти страны на его веб-сайте.

Этот тестер окажется незаменимым помощником при использовании кабелей типа RJ11 и RJ45. Это легко позволит вам найти источник любого незакрепленного кабеля данного типа в хаосе связанных проводов в вашей сетевой панели.

Этот тестер также можно использовать для тестирования ваших LAN-соединений, которые являются оптоволоконными сетями. Он также имеет различные функции, которые делают ваш интерфейс с устройством проще и удобнее.

Что нас больше всего впечатлило, так это динамик, установленный на его части с датчиком, который издает громкий звук, как только он обнаруживает порт вашего незакрепленного кабеля. Кроме того, если вы находитесь в шумной обстановке, его разъем для наушников поможет вам четко слушать музыку через наушники.

Он также имеет кнопку регулировки громкости, которая позволяет легко регулировать громкость звука, который вы слышите, в соответствии с вашими потребностями.Что еще интересно в этом тестере, так это то, что на нем есть светодиодный фонарик, который упрощает тестирование в темной комнате или в окружающей среде.

Работает от батареи 9 В, но батарею придется покупать самостоятельно. Что всем нравится в этом тестере, так это его невысокая цена. Но качество сборки не очень хорошее, так как его выключатель питания довольно слабый и самонадеянно истощает жизнь тестера без каких-либо результатов.

Что нам нравится

• Громкоговоритель для прослушивания звука.
• Поставляется с наушником.
• Использовать светодиодный фонарик легко, работая в темноте.
• Простота эксплуатации благодаря интерактивному пользовательскому интерфейсу.

Что нам не понравилось

• Выключатель питания ослаблен.
• Только порты RJ11 могут быть обнаружены с помощью тона и пробника.
• Ориентирован только на кабель RJ45 и RJ11.

Купить сейчас на Amazon

4. Тестер сетевого кабеля Trendnet до 300 м TC-NT2

TRENDnet известен как бренд, выпускающий отмеченные наградами продукты для сетевых инструментов.Estd. в 1990 году эта американская компания предоставляет все свои высококачественные, высокопроизводительные и долговечные продукты. Вся их продукция сертифицирована ISO9001: 2015.

Тестирование, которое вы можете провести с помощью этого продукта, – это проверка конфигураций контактов для вашей сети. Он поддерживает следующие типы кабелей: Ethernet, USB, кабель BNC и порты патч-панели. Но что больше всего раздражает клиентов, так это тестирование USB, TC-NTUF продается отдельно.

Говоря далее о тестировании контактов, результаты, которые вы можете получить от своего тестера, – это правильный контакт, оторванный контакт, перекрестное соединение и контакт короткого замыкания.Вы также можете измерить длину кабелей в вашей сети до 300 м.

Этот тестер легко проверяет локальные или удаленные кабели в вашей сети. Он поставляется с передатчиком, который вырабатывает сигнал, а затем блок приемника улавливает этот сигнал и выдает вам результаты тестирования на различной длине кабеля.

Он позволяет вам проверить целостность вашего кабеля, используя режим непрерывного сканирования в разных местах кабеля.

Читая отзывы пользователей, мы также обнаружили, что у этого тестера очень хороший интерфейс, так что вы можете использовать его без каких-либо затруднений.

Его передатчик оснащен светодиодными индикаторами, которые предупреждают вас о находках. Используя кнопку ручного или автоматического тестирования, вы можете проводить тестирование по своему усмотрению. Он также имеет два порта для подключения нескольких кабелей. Его приемник также оснащен портами и светодиодными индикаторами.

Поддерживаемые кабели: CAT7, CAT6, CAT6E, CAT5, CAT5E, CAT4, CAT3, CAT3E, он также поддерживает коаксиальные кабели. Но не следует подключать кабель к проводу под напряжением, это может повредить тестер.

Подводя итог, скажем, средн. тестер цен, который решает все или большинство ваших потребностей. Он дает точные результаты, которые все ценят.

Что нам понравилось

• Поддерживает так много кабелей.
• Цена оправдана производительностью, которую он дает.
Светодиодные индикаторы
• для облегчения тестирования.
• Удобный интерфейс тестера.
• Точные результаты.

Что нам не понравилось

• Пользователи сочли это ненадежным в долгосрочной перспективе.

Купить сейчас на Amazon

5. Расширенный тестер сетевого кабеля Noyafa с многофункциональным устройством PoE

Это еще один бренд NOYAFA в нашем списке. Эта кабельная сеть отличается от предыдущей версии тем, что предоставляет вам множество функций.

Вы можете определять напряжение, ток и мощность PoE в вашем кабеле. Это также поможет вам определить стандарты PSE и режимы питания для вашего кабеля.Вы также можете проверить наличие кабелей RJ45 в своей кабельной сети.

Он предоставляет вам три рабочих режима для выполнения вышеуказанных функций, включая режим фильтра переменного тока, аналоговый режим и режим PoE, найти все это вместе у любого другого производителя будет сложной задачей для вас.

Что понравилось пользователям, так это то, что он измеряет длину вашего кабеля с высокой точностью, это дает уверенность в том, что покупать его без всяких сомнений. Однако диапазон длины составляет всего 200 метров.

Ваш сетевой тестер определяет напряжение переменного тока до 50-100 В в вашей кабельной линии.Вы можете легко определить, достаточно ли напряжения для вашего устройства или вам нужно заменить кабель. Недостаточно? Не волнуйтесь, он также показывает состояние напряжения STP, UTP и других сетевых кабелей. Ни один кабель не останется непроверенным.

POE с помощью набора датчиков облегчит вашу задачу по поиску неизвестного кабеля RJ45 в вашей сетевой панели. Просто подключите свободный конец кабеля к порту PoE и поднесите зонд к панели. Зонд начнет работать, как только достигнет места расположения кабеля.

Что вам больше всего понравится, так это тестер сетевого кабеля, который также может измерять длину кабеля CAT5 и CAT6. Подводя итог, мы можем сказать, что этот универсальный многофункциональный кабельный тестер – обязательный инструмент в вашем наборе инструментов.

Что нам понравилось

• Может тестировать самый длинный кабель длиной до 200 м.
• Результаты очень точные.
• Прочная конструкция упрощает использование.
• Это многофункциональный тестер кабельных сетей.
• Также поддерживает кабели STP, UTP CAT5 и CAT6.
• Может идентифицировать кабели RJ45 в вашей панели с помощью зонда.

Что нам не понравилось

• Не так много инструкций для понимания функций.
• Для проведения специального тестирования вам необходимо вставить провод в этот слот вместо тумблера для переключения между функциями.

Купить сейчас на Amazon

6.Набор тестеров сетевого кабеля Tempo DataShark PA70025 RJ45

Tempo communication (ранее Greenly) обслуживает клиентов на континентах Америки, Европы, Африки и Азии на протяжении 150 лет. Он поставляет вам инновационные продукты высокого качества, поскольку они имеют сертификат ISO-9001 на свою продукцию.

Их тестер сетевого кабеля Datashark RJ45 – еще один высококачественный бренд для вас. Этот кабельный тестер пользуется популярностью у покупателей по всему миру из-за его чрезвычайно низкой цены.

Несмотря на низкую цену, он по-прежнему предоставляет вам все функции, которыми должен обладать тестер сетевого кабеля, в том числе устранение проблем с коммутационными шнурами или сетью. Он легко определяет любые открытые, короткие или перекрещенные соединения в вашей сети или патч-корде.

Он не ограничивается только выявлением ошибок подключения, этот тестер сетевого кабеля также проверяет правильность конфигурации кабеля. Когда вы используете тестер для проведения тестирования, все контакты имеют светодиодные индикаторы.

Конфигурация, в которой ваш кабель имеет светодиодный индикатор напротив этого контакта, будет светиться вверх. Таким образом вы легко сможете определить результат вашего тестирования. Этот тестер упрощает вашу работу, так как на нем не так много кнопок, которые нужно нажимать.

Тестирование начинается автоматически, как только вы подключаете кабель к тестеру. Единственное условие – вы должны держать тестер включенным. Как только он перейдет в режим, вы увидите, что светодиодный индикатор мигает чуть выше того места, где написано.

Что вам больше всего понравится в этом продукте, так это то, что вы получите сумку для переноски, которая защитит ваш тестер. После использования просто положите его обратно в сумку, которая точно соответствует размеру вашего тестера. Это заставляет брать его с собой куда угодно, не заботясь о его защите.

В заключение скажем, что это низкая цена при максимальной прочности. Да, в нем отсутствуют некоторые важные функции, такие как расширенный тестер NOYAFA, но с его помощью можно легко решить базовое тестирование, которое выполняет каждый кабельный тестер.

Что нам понравилось

• Низкая цена.
• Сумка для надежного хранения тестера.
Светодиодные индикаторы
• для облегчения тестирования.
• Простота использования – всего несколько кнопок,
• Поддерживает оба кабеля: RJ11 и RJ45.

Что нам не понравилось

• Не многофункциональные, как вышеупомянутые бренды, о которых мы говорили ранее.

Купить сейчас на Amazon

7.Тестер сетевого кабеля Noyafa Поиск неисправностей кабеля для RJ45 Cat5, Cat6, 5e, 6e

Что ж, у нас есть еще один тестер КАБЕЛЯ NOYAFA в нашем списке, его особенность заключается в том, что он может проверить ваш кабель RJ45, CAT5, CAT6, CAT5E, CAT6E. Таким образом, независимо от того, какой у вас кабель, вы получите все результаты для всех кабелей.

Вместе с покупкой вы получите 8 разъемов на дальнем конце с одним тестером, который будет отображать все результаты на экране в цифровом виде.Просто подключите кабель к любому из этих разъемов и проведите тестирование кабеля.

Ваш тестер легко измеряет длину ваших кабелей, а также вы можете определить расстояние обрывов или коротких замыканий в вашей сети. Вы легко сможете измерить длину кабеля, не распознавая его дальний конец.

Вы можете откалибровать длину также относительно существующего провода, и тестер сообщит вам длину оригинала в единицах калиброванной длины.

Короче говоря, легко сообщит об ошибках в сетевом подключении.Вы также можете использовать его для тестирования витого шнура, коаксиальных кабелей или телефонной линии вместе с указанными выше типами кабелей.

Вы знаете, что все кабельные тестеры работают от батарей, и их частая замена всех нас раздражает. Не волнуйтесь, с этим тестером вы не будете раздражаться, так как он оснащен функцией автоматического отключения, которая автоматически отключает ваш тестер, если он не используется в течение последних 5 минут.

Что ему действительно не хватает и что нам лично не понравилось в этом тестере, так это то, что он не позволяет проводить тестирование кабеля RJ11.Так что, если вы планируете использовать его для RJ11, извините, вам следует поискать что-то еще.

Что дает вам уверенность при покупке, так это то, что он прост в использовании, дает точные результаты и выполняет несколько функций. Вы можете легко выполнить проверку целостности кабеля и проверку последовательности кабелей.

Что нас больше всего поразило в этом тестере, так это его точность, она дает точные результаты не менее 97%. Вы можете использовать его для любого типа цепи, будь то открытый или закрытый. Вы также можете использовать для проверки обратных соединений, перемычки и перекрестных помех.

Благодаря годовой гарантии вы можете легко решить любые технические неполадки или проблемы, с которыми сталкивается ваш тестер, слишком бесплатно. Другое дело, что он слишком мал по размеру и очень легкий, чтобы носить его с собой при длительном времени автономной работы. Используйте его столько раз, сколько захотите.

Что нам понравилось

• 8 разъемов для пассивного тестирования на дальнем конце с вашим тестером.
• Вы можете откалибровать устройство в соответствии с имеющейся длиной провода.
• Автоматическое отключение для экономии заряда батареи.
• Поддерживает практически все типы тестирования кабелей, кроме RJ11.
• Имеет высокую точность 97%.

Что нам не понравилось

• Невозможно проверить кабель RJ11.
• Цена немного выше, чем у других альтернатив.
• Сумка для хранения не на высоте.

Купить сейчас на Amazon

8. Kolsol AT112 NF388 Ethernet LAN Тестер телефонной сети Wire Tracker

Бренд KOLSOL известен тем, что производит небольшие, доступные и простые в использовании изделия.Вся их продукция призвана облегчить вам жизнь. В отличие от других производителей, они обеспечивают круглосуточную послепродажную поддержку для облегчения любой необходимой помощи. Тестер сетевого кабеля KOLSOL NF388 поставляется с 8 разъемами для тестирования на дальнем конце, которые позволяют выполнять несколько тестов с помощью одного тестера. Вы можете легко выполнить проверку ошибок в соединениях проводов, таких как обрыв цепи, короткое замыкание, перемычка и обратное соединение.

Это также помогает вам определить длину вашего кабеля или вы также можете определить, на какой длине конкретная ошибка присутствует в вашем кабеле, и вы можете легко устранить ее после этого.

Не волнуйтесь, все результаты точны до 97%. Кроме всего прочего, нам больше всего понравилось то, что он может измерять длину кабеля до 1000 м, что не имеет себе равных у других производителей.

Не хотите проводить тестирование калибровочного устройства каждый раз, когда вам нужна калиброванная длина кабеля, верно? Не волнуйтесь, он поставляется с памятью, в которой хранятся ранее откалиброванные единицы, и вы можете напрямую использовать эти единицы для проведения проверки откалиброванной длины вашего кабеля.

Все полученные результаты отображаются на большом ЖК-экране вашего тестера.Это поможет вам легко визуализировать результат вашего тестирования в цифровом формате. Чтобы сэкономить заряд батареи вашего тестера, он снабжен функцией автоматического отключения, так что после определенных минут бездействия ваш тестер сам отключается.

У него также есть зонд, который позволяет вам легко найти местоположение любого незакрепленного провода, существующего в вашей сетевой панели. Просто подключите свободный конец кабеля к тестеру, сгенерируйте звуковой сигнал с помощью прилагаемой кнопки, затем поднесите датчик к вашей панели, как только датчик достигнет места расположения кабеля, он начнет издавать звук.

Хотите знать, какие типы кабелей можно протестировать, у нас есть ваш ответ? Он может тестировать кабели 5E, 6E, телефонные провода, коаксиальные и USB-кабели. Просто подключите эти кабели к тестовым разъемам 8far end, которые вы получаете вместе с этим тестером.

Кроме того, в вашем тестере есть порты, позволяющие тестировать кабели RJ45, RJ45 Loopback, BNC и RJ11. Теперь, когда мы подошли к вопросу о том, что все хотят слушать, KOLSOL дает вам 30-дневную гарантию возврата денег. Это гарантирует, что продукт, который вы покупаете, вызывает доверие, и вы можете на него положиться.

Что нам понравилось

• 8 домкратов на дальнем конце при покупке.
• Поддерживает все типы кабелей.
• Измеряет длину до 1000 м.
• Большой ЖК-экран для наилучшего просмотра результата.
• Высокая точность 97%
• Встроенная память для хранения ранее откалиброванных единиц упрощает тестирование измерений.
• Экономично.

Что нам не понравилось

• Возможно, вам покажется, что кнопки немного крепкие для нажатия.

Купить сейчас на Amazon

9. Устройство отслеживания сетевого кабеля Kolsol, тестер PoE 4 в 1 с NCV и лампой

Это еще один продукт KOLSOL в нашем списке. Этот тестер не слишком многофункционален в тестировании, но более продвинут в технологиях по сравнению с предыдущей версией.

С этой покупкой вы получаете PoE 4-в-1 с Ncv и лампой, а также сетевой тонер и зонд для проведения различных испытаний.Вы можете проводить тестирование кабеля в трех режимах, а именно в режиме фильтра переменного тока, аналоговом режиме и режиме PoE.

С помощью этого тестера вы можете точно измерить длину кабеля до 200 м. Да, он немного короче по сравнению с другими брендами, но что делает его элитным, так это его точность.

Другие тесты, с помощью которых можно точно провести ошибку в кабельных соединениях, тестирование PoE. Это также позволяет выполнять тестирование NCV вместе с миганием концентратора. Следовательно, это делает его очень важным инструментом, который всегда присутствует в вашем наборе.

При тестировании концентратора он точно сообщает вам, на какой вывод подается питание, а также сообщает вам напряжение, связанное с этим выводом. Вы также можете проверить физическое состояние или определить напряжение переменного тока (50-100 В) вашего сетевого кабеля типа STP, UTP.

С помощью этого тестера вы можете тестировать другие кабели, в том числе кабели Cat5e, Cat6, Cat6a, Cat7. Проведите испытания на обрыв цепи, короткое замыкание, перекрестные соединения и разделенные пары.

С помощью заостренного зонда вы можете легко найти расположение порта любого неопознанного кабеля в вашей сети.Когда зонд достигает положения, в котором его трудно взять руками, он находит кабель, не соприкасаясь с ним. Это также предотвращает случайные удары.

Подводя итог нашим отзывам, скажем только, что этот товар дешевле по сравнению с указанным выше товаром. Да, вы не сможете протестировать такое количество кабелей, но вам точно понравятся их точность и долговечность.

Что нам нравится

• 3 режима тестирования.
• Точность 98%, больше, чем у всех других производителей.
• Долговечный.
• Зонд предназначен для проверки местоположения порта кабеля.
• Цена невысокая по сравнению с вышеуказанной версией.

Что нам не понравилось

• Может измерять длину кабеля всего 200 м.
• Невозможно протестировать несколько типов кабеля.
• Имеет меньше функций по сравнению с версией выше.

Купить сейчас на Amazon

Как выбрать лучший тестер кабельных сетей

Мы показали вам несколько типов тестеров сетевых кабелей.У каждого из них есть свои особенности, отличные от других, или есть тестеры, которые имеют те же функции, но различаются по цене.

Таким образом, вы запутались в том, что вам следует покупать, а что нет, здесь роль этого руководства по покупке. Он расскажет вам, какие функции могут сделать ваше тестирование правильным и послужить вашей цели.

Просто пройдите по пунктам, которые мы описали ниже, и выберите то, что вам больше всего подходит, и выберите из упомянутых брендов, которые подходят именно вам.

1. Совместимость с кабелем Тестеры кабельных сетей

разработаны таким образом, что они поддерживают определенный тип кабеля. Следовательно, для вас становится очень важным сосредоточить внимание на том, какие кабели у вас есть в сетевой панели.

Определив, какие кабели у вас есть, просто сравните все тестеры в указанном ценовом диапазоне и найдите, какой тестер поддерживает все кабели, которые вам нужно протестировать. Но это будет так, если вы используете его только для дома.

Если вы профессиональный специалист по сетям, вам нужен сетевой тестер, который поддерживает почти все или большую часть кабелей. Потому что, когда вы выйдете на тестирование, вы найдете разные столы на разных рабочих местах.

Самый распространенный кабель – коаксиальный, поэтому он всегда должен быть включен в ваш тестер. Помимо этого, тестеры, о которых мы здесь упоминали, поддерживают несколько типов кабелей, из которых вы можете выбрать любой в соответствии с вашими потребностями.

2.Тип испытания

Сетевой тестер выполняет многократное тестирование в вашей кабельной сети. Но какие именно цели они могут выполнять, очень важно выяснить. Потому что, если тест, который вы хотите провести в своей сети, не предоставляется вашим тестером, то покупать его не нужно.

Различные тесты, которые может выполнить сетевой тестер, – это проверка целостности, проверка напряжения, измерение длины кабеля, проверка контактов, проверка правильности соединения, определение местоположения порта кабеля и многое другое.

В зависимости от того, какое тестирование вы хотите провести, выберите тот, который соответствует вашим целям. Если вы профессиональный техник, найдите тестер, который поддерживает несколько видов тестирования.

Упомянутые здесь тестеры подходят как для домашнего использования, так и для профессиональных техников. Выберите из этой статьи тот, который вам больше всего подходит.

Вам также следует сосредоточиться на точности результатов, поскольку вы не получите точных результатов, если у вас возникнут проблемы.

3. Светодиодный / ЖК-дисплей на тестере

На основании тестирования, которое предлагает ваш тестер, он может иметь экран для отображения вашего результата, если это числовое значение. Но есть тестеры, у которых нет экрана дисплея, поскольку такие тестеры показывают результаты только в виде звуковых или световых индикаторов, таких как проверка целостности цепи, проверка контактов и т. Д.

Однако мы вам посоветуем использовать тестер с экраном. Поскольку вы можете пропустить звук в шумной обстановке или свет может не светиться по каким-либо причинам, экран всегда будет показывать вам результаты.

Следовательно, если вы профессиональный техник, которому необходимо измерить напряжение кабельной линии или длину кабеля, вам понадобится тестер типа дисплея.

У нас есть оба типа тестеров в нашем списке с отображением, а также без отображения, выберите тот, который вам больше всего подходит. Кроме того, цена тестеров без дисплея намного ниже, чем у дисплеев.

4. Измеряемая длина кабеля

Одно из тестов, которое выполняет сетевой тестер, заключается в измерении длины кабеля без фактического перемещения по всей длине кабеля.Поэтому для вас становится важным отметить, какую максимальную длину кабеля может измерить ваш тестер.

Марки, упомянутые здесь, могут протестировать кабель длиной от 300 м до 1 км всего за 3-5 секунд.

Но большинство используемых в сети кабелей не превышает 300 м, поэтому максимальное количество тестеров, которые мы включили в наш список, имеет диапазон 300 м. Это снижает цену еще и потому, что излишний переход на тестер длинных кабелей для тестирования сделает их дорогими, а в этом нет необходимости.

5. Светодиодные индикаторы и звуковой динамик

Эти две функции являются обязательными в списке функций вашего тестера. Всякий раз, когда вы проводите тестирование, вы получаете уведомление с помощью светового индикатора или динамика, а иногда и того и другого вместе, что тестирование выполнено, теперь проверьте результат.

Это гарантирует, что вы не пропустите показания и всегда получите точный результат в нужное время. Все упомянутые здесь бренды оснащены обеими этими функциями.

6. Гарантия

Наличие гарантии на ваш продукт гарантирует, что вам не придется сильно беспокоиться о неисправности устройства, вам просто нужно сообщить об этом в компанию, и ваша проблема будет устранена без каких-либо комиссий до тех пор, пока на нее не будет действовать гарантия.

Сетевые тестеры

, являющиеся электронными устройствами, наиболее подвержены сбоям при использовании в экстремальных условиях, таких как чрезмерная жара или холод, поэтому вы всегда должны проверять, какой срок гарантии ваш бренд предоставляет на ваш тестер.

7. Цена

Цена дает больше возможностей и большую долговечность вашего продукта. Стоит потратить больше на ваш тестер, когда дело доходит до его долговечности, так как это продлит его работу и сэкономит ваши деньги, которые будут потрачены на ремонт вашего тестера.

Но излишние траты на функции, которые вам не нужны в вашем тестере, – это пустая трата денег.

Цена вашего тестера зависит от того, какое тестирование он может проводить, типа кабеля, который он поддерживает, и других аспектов.Найдите свой аспект и выберите наиболее экономичный для вас.

Заключение

Итак, теперь вы все знаете, какие бренды можно купить для тестирования кабелей. Мы посоветуем вам просто обсудить ваши потребности и цену, которую вы можете заплатить, и в конечном итоге вы выберете для себя лучший выбор. Эта статья облегчит вашу задачу, и это то, что наша цель стояла за этой статьей.

Но больше всего нас впечатлил бренд Southwire Tools & Equipment M300P Network Cable Tester . Вы можете легко использовать этот тестер при темном освещении. Он способен поглощать все удары, что делает его долговечным. Он также защищает все кабели от пыли, так как несет на себе листы портов. Кроме того, благодаря длительному времени автономной работы вы получите удовольствие от тестирования всех видов кабелей.

12 лучших тестеров сетевых кабелей, рассмотренные и оцененные в 2021 году

Тестер сетевого кабеля – это революционное устройство, специально созданное для проверки работоспособности и надежности кабельных соединений.Таким образом, этот гаджет является обязательным для сетевых техников, сетевых тестеров, тестеров проверки кабелей и других связанных областей работы.

Помимо упомянутых направлений работы, этот инструмент также важен для домовладельцев, поскольку он может в первую очередь помочь предотвратить проблемы с сетью и правильно поддерживать домашние электрические соединения.

Теперь надежный тестер кабельной сети способен устранять неполадки и помогать вам определять проблемы с кабелями и соединениями. Чтобы помочь вам найти лучший тестер сетевого кабеля для вашего использования, я выделил и перечислил некоторые продукты для тестирования, с которыми я работал.

Обзоры лучшего тестера сетевого кабеля

1. Элегантный кабельный тестер

Имея большой опыт работы электриком, я могу с уверенностью сказать, что тестер сетевых кабелей Elegiant является одним из лучших инструментов для проверки кабельных соединений. Я наткнулся на этот продукт, когда работал над установкой LAN-соединения для местной компании.

Что мне нравится в этом кабельном тестере, так это его способность работать при экстремальных температурах. Тестер может оптимально работать при температуре от 0 ° C до 40 ° C без каких-либо проблем.Точно так же вы можете безопасно хранить сетевой тестер как в холодной, так и в горячей среде (при ошеломляющей температуре от -10 ° C до 50 ° C) без сбоев в его работе.

Кроме того, одна из особенностей, которые мне особенно нравятся в этом тестере сети, заключается в том, что пользователи могут работать с ним на больших высотах. Этот тестер, способный выполнять работу на максимальной высоте менее 2 км, является свидетельством инженерной изобретательности, проявленной при разработке этого продукта.

Диапазон тестирования кабеля этого сетевого тестера также безупречен.Он способен подавать тестовые сигналы на кабели длиной до 300 метров. Таким образом, если вы ищете продукт, который может тестировать более длинные шнуры, то этот товар для вас.

Этот удобный тестер также может надежно работать с кабелями CAT 6 и полностью совместим с выводами кабеля Ethernet RJ45. Я надежно использовал этот продукт для многих кабелей на протяжении всей своей карьеры, и он меня нисколько не подвел.

Однако я должен отметить, что этот тестер не имеет защиты цепи.Просто убедитесь, что кабельные соединения, которые вы будете тестировать, не пропускают сильные электрические токи, которые могут повлиять на результат теста, и все будет в порядке.

Плюсы

• Возможность работы при экстремальных температурах
• Безопасное хранение в холодной или жаркой среде
• Может надежно работать на высоте до 2 км.
• Возможность тестирования кабелей длиной до 300 метров
• Совместимость с контактами Ethernet CAT 6 и RJ45

Минусы

• Без защиты электрических цепей

В целом, этот доступный по цене продукт хорошо сделан, хорошо построен и представляет собой надежный инструмент, который может помочь вам в решении задач, связанных с прокладкой сетевых кабелей.

2. Тестер сетевого кабеля iMBAPrice

Этот тестер сетевого кабеля является одним из лучших на рынке. Я с большим уважением отношусь к этому кабельному тестеру, так как мне также приходилось работать с этим впечатляющим продуктом в своих прошлых проектах.

Вы можете использовать этот лучший тестер LAN по-разному, так как он обладает многофункциональными возможностями. Например, этот продукт предварительно запрограммирован на выполнение полного диагностического теста кабельного соединения. Он может проводить испытания на целостность, закороченные, разомкнутые и перекрестные кабели без каких-либо проблем с производительностью.

Мне также нравится, что этот продукт совместим с множеством кабельных соединений. В частности, этот тестер может работать с кабелями типа RJ11 и RJ45. Он также полностью поддерживает типы кабельных разъемов CAT 5, CAT 5e, CAT 6, CAT 7, LAN RJ11 и RJ45. Очевидно, совместимость не будет проблемой с этим фирменным тестером кабеля LAN.

Примечательно, что тестер можно носить с собой куда угодно без каких-либо проблем, поскольку он эргономичен и удобен в переноске. Если есть что-то, что мне также нравится в этом сетевом продукте, так это то, что он достаточно портативный, чтобы вы могли легко и без проблем вставлять его и вынимать из рабочей сумки.

Светодиодный дисплей продукта также значительно упрощает его использование. Вы можете легко определить и отследить любые проблемы с кабелем, просто взглянув на простой, но полезный дисплей тестера. Он достаточно яркий, чтобы можно было четко различить светодиоды, даже если вы находитесь на улице.

Тем не менее, моя единственная проблема с этим тестером – это то, что он поставляется с плохо переведенным английским руководством. К счастью, есть Интернет, так что вы можете легко найти и узнать из информативных видео-руководств, если у вас возникнут трудности с использованием продукта.

Плюсы

• Поставляется с многофункциональными функциями
• Может автоматически выполнять диагностические тесты кабеля
• Полная совместимость с типами кабелей
• Пользователи могут легко таскать его везде
• Отличный светодиодный дисплей

Минусы

• Плохо переведено руководство по продукту

Если вы ищете продукт, который справится со своей задачей, этот тестер – то, что вам нужно.Он достаточно надежен и надежен как для работы, так и для личного использования.

3. Тестер кабеля для передачи данных LAN Explorer от Klein Tools

После того, как мои коллеги спросили нас о надежном тестере сетевого кабеля, они точно порекомендовали мне продукт Klein Tools. Таким образом, я также полностью поддерживаю этот кабельный гаджет среди кучи сетевых тестеров, наводняющих рынок.

Для начала вы можете эффективно выполнить широкий спектр тестов подключения одним нажатием кнопки.Следовательно, вы можете легко проводить испытания кабелей без сложной конфигурации устройства. Это особенно полезно для новичков, которые хотят выполнить простую диагностику подключения.

Кроме того, на выходе сетевого тестера имеется яркий и хорошо различимый светодиодный дисплей. Таким образом, вы можете четко определить, есть ли у проверяемого кабеля какие-либо проблемы или проблемы с соединительной линией, без каких-либо хлопот и трудностей.

В том же ключе светодиодный дисплей оснащен системой быстрой обратной связи, которая быстро показывает результаты тестирования соединения без каких-либо задержек.На дисплее отчетливо отображается состояние подключений.

Потребители могут без проблем использовать портативный тестер сетевых кабелей для типов кабелей RJ11, RJ12, RJ45, CAT 3, CAT 5e, CAT 6, CAT6a. Очевидно, что широкая совместимость тестера не помешает вам тщательно проанализировать кабельные соединения.

Что мне больше всего нравится в этом продукте, так это его функция экономии заряда аккумулятора. Устройство автоматически выключается через 10 минут бездействия, гарантируя, что аккумулятор вашего тестера не разрядится из-за бездействия.

Однако этот продукт не может тестировать другие параметры кабельных соединений, в частности, сертификационные тесты скорости и уровня. Тем не менее, продукт может надежно и последовательно проверять целостность кабелей.

Плюсы

• Можно проверить кабельные соединения одним нажатием кнопки
• Имеет яркий и информативный светодиодный дисплей
• Поставляется с системой быстрой обратной связи, которая мгновенно сообщает о результатах теста.
• Идеально совместим с различными типами кабелей
• Поставляется с функцией экономии заряда аккумулятора

Минусы

• Невозможно провести сертификационные испытания кабеля по скорости и уровню

Как видите, этот тестер – отличный продукт, если вы хотите провести только базовый и элементарный анализ кабеля.Он доступен по цене и достаточно надежен, чтобы стать опорой вашей мастерской.

4. Тестер сетевого кабеля Optimal Shop

Убедитесь, что ваши сетевые кабельные соединения находятся в отличном состоянии с этим фирменным кабельным тестером. Мне нравится, что этот тестер может стабильно обеспечивать точное и тщательное считывание целостности кабельных соединений.

Что мне больше всего нравится в этом тестере линии, так это то, что он оснащен легко читаемым светодиодным индикатором с маркировкой, соответствующей результату проверки соединения.Уверяю вас, что из-за этой функции у вас не будет проблем с исправлением и анализом соединений с этим тестером.

Кроме того, продукт может надежно обнаруживать любые нарушения соединения, будь то перекрещивание проводов или короткое замыкание.

Кроме того, мне также нравится, что этот продукт портативный и его можно носить практически везде. Благодаря простой конструкции вы без проблем поместите это устройство прямо в сумку.

И, не забыть, тестер также совместим с большим количеством разновидностей кабелей.Этот тестер может подключаться к RJ11, RJ12, RJ45, CAT5, CAT6 и многим другим для перечисления. Если вы ищете устройство, которое может надежно подключаться к кабелям, возможно, вам стоит рассмотреть этот тестер подключения к сети Ethernet.

Тем не менее, меня беспокоит только то, что этот продукт не имеет какой-либо электрической защиты. Чтобы исправить это, убедитесь, что тестируемый кабель отсоединен от всех подключений, находящихся под напряжением, и все будет в порядке.

Плюсы

• Пользователи могут легко считывать результаты тестов благодаря великолепному светодиодному дисплею
• Надежно обнаруживает нарушения соединения
• Легко переносится практически везде
• Совместимость с широким спектром кабельных устройств

Минусы

• Не сертифицировано для использования с токоведущими соединениями

Учитывая эти моменты, я искренне рекомендую этот тестер всем, кто ищет доступное, но надежное устройство, которое может безотказно выполнять проверки соединения без сбоев.

5. Тестер сетевого кабеля Zoostliss

Если вы беспокоитесь о том, чтобы ваши сетевые кабели были в отличном состоянии, вам необходимо иметь этот сетевой тестер.

С первого взгляда вы можете четко увидеть визуальный и хорошо освещенный светодиодный дисплей продукта. Мне нравится, что этот тестер оснащен легко читаемым дисплеем, на котором без каких-либо проблем отображаются результаты анализа кабеля.

Кроме того, этот тестер удобен для начинающих. Просто подключите кабели, которые вы тестируете, к соответствующим разъемам устройства, и тестер автоматически проведет тесты подключения.Я рекомендую этот простой продукт всем, кому требуется функциональное, но простое устройство, которое качественно выполняет свою работу.

Хотя устройство может показаться простым, оно все же может надежно выполнять несколько тестов кабельных соединений. Например, вы можете без проблем эффективно выполнять тесты целостности и сопряжения с этим устройством. Еще одна причина, по которой я полностью рекомендую этот продукт потребителям, которым нужен тестер, ориентированный на производительность.

Кроме того, разъем совместим с кабелями типов RJ45, RJ11, CAT6, CAT5e.Таким образом, вы можете без проблем провести тщательный диагностический тест на телефонных или интернет-шнурах.

Мне также нравится, что компания предоставляет своим клиентам щедрый период возврата и замены. Это показывает, насколько Zoostliss стремится предоставить потребителям лучший сервис, помимо продажи высококачественных тестеров.

Моя единственная проблема с этим продуктом – неисправное и плохо переведенное руководство по эксплуатации. Тем не менее, есть Интернет, к которому мы можем получить широкий доступ по вопросам, связанным с тестерами.

Плюсы

• Поставляется с легко воспринимаемым и легко читаемым светодиодным дисплеем
• Идеально для начинающих
• Может выполнять широкий спектр тестов соединений
• Совместимость с различными типами кабелей
• Компания предоставляет щедрые сроки для возврата и замены

Минусы

• Поставляется с плохо переведенным мануалом

Учитывая все обстоятельства, я настоятельно рекомендую этот способный тестер потребителям, которые ищут продукт, который может работать исключительно.Не стесняйтесь покупать этот доступный тестер.

6. Многофункциональный тестер сетевого кабеля Noyafa

У меня уже был опыт использования портативного сетевого тестера Noyafa. Достаточно сказать; этот продукт входит в число лучших тестеров, которые я использовал в прошлом.

Я настоятельно рекомендую этот продукт профессиональным работникам, работающим с обширными кабельными соединениями. Например, тестер может тестировать соединения длиной до 1999 метров – огромный диапазон длин для портативного тестера.

Кроме того, сетевой тестер поставляется с довольно щедрым пакетом продуктов. Для перечисления вместе с тестером упакованы две литиевые батареи, прочный футляр для переноски, адаптер для зарядки, телефонный и кабельный сетевой адаптер, зажим для кабеля и карта памяти TransFlash.

Дисплей тестера тоже заслуживает похвалы. В отличие от ранее заявленных кабельных тестеров, продукт Noyafa поставляется с полноэкранным графическим дисплеем. Небольшой монитор может отображать полную карту проводного соединения, предоставляя пользователям точную диаграмму, отображающую всю кабельную линию.

Что мне еще нравится в этом тестере, так это его совместимость с широким ассортиментом кабелей. В частности, он может подключаться к коаксиальным кабелям BNC, Ethernet и телефонным кабелям. В целом, я искренне считаю этот продукт лучшим тестером RJ45 на рынке.

Тестер также может работать в различных средах с влажностью от нуля до семидесяти градусов по Цельсию. Таким образом, вам не нужно беспокоиться о погодных условиях, влияющих на это устройство.

К сожалению, я не считаю этот тестер лучшим продуктом для новичков.Из-за сложности тестера сетевого кабеля его довольно сложно понять и использовать.

Плюсы

• Может тестировать до 1999 метров длины кабеля
• Поставляется с щедрыми бесплатными продуктами
• Монитор с полностью графическим дисплеем
• Можно разместить несколько наборов кабелей
• Может работать в различных средах

Минусы

• Не рекомендуется для начинающих

Короче говоря, это лучший продукт для профессионалов или опытных электриков, поскольку тестер имеет множество функций, которые могут сделать вашу работу более управляемой.Если вам нужен надежный кабельный тестер, вы можете проверить его.

7. Тестер сетевого кабеля TRENDnet

Тестер портов Ethernet

TRENDnet – один из лучших тестеров на рынке. Мои коллеги использовали этот продукт в прошлом, и все они имеют хороший опыт использования указанного инструмента тестирования в своем арсенале.

С помощью этого продукта вы можете точно и тщательно проверить стабильность и целостность соединения. По сути, тестер предоставляет пользователям разнообразный список тестов, которые могут четко обнаруживать ошибки проводки и сами кабели.Это особенно полезно для электриков, которым необходимо тщательно проверять свои проекты.

Что мне также нравится в этом продукте, так это то, что он может без проблем тестировать длинные кабели. Единственное предостережение в том, что тестер ограничен только 300 метрами. Этого достаточно, если вы работаете только над небольшими и средними проектами электромонтажа.

Кроме того, вы также можете выполнять удаленное тестирование устройства. Устройство позволяет проводить циклические тесты, даже если вы находитесь вдали от самого тестового устройства.Эта функция меняет правила игры для тех, кто часто работает вдали от установок подключения.

Мне также нравится, что лучший тестер сетевых кабелей может проводить непрерывное сканирование соединений без просчетов и неточностей. Такая конструкция позволяет проводить тестирование на нескольких шнурах из двух совершенно разных мест.

К сожалению, в продукте нет аккумулятора. Это не так уж и важно, но достаточно важно, чтобы вы знали об этом, прежде чем совершать покупку.

Плюсы

• Может выполнять различные испытания кабельных соединений
• Возможность удаленного тестирования
• Возможность проверки кабелей длиной до 300 метров
• Постоянно проверяет подключение

Минусы

• Без аккумулятора

По большому счету это надежный продукт, способный без сбоев грамотно провести диагностику и проверку целостности.Это новый тестер, который может стать существенным дополнением к вашему рабочему арсеналу.

8. Инструменты и оборудование Southwire Тестер сетевого кабеля

Если вы устали от дешевых и ненадежных сетевых тестеров, возможно, вам стоит попробовать этот продукт. Похвальный обзор продукта тестером сетевого кабеля, сделанный моими коллегами, заставил меня понять, что это, возможно, лучший тестер кабеля категории 5, доступный на рынке.

Особенность, которая в первую очередь вызвала у меня интерес, – это потрясающий ЖК-дисплей, которым он поставляется.В отличие от обычных светодиодных дисплеев с другими продуктами, этот тестер имеет полноценный мини-монитор. Мне нравится, что этот тестер может визуально обеспечивать заметную обратную связь линий соединения даже в темноте.

Кроме того, мне нравится, что этот профессиональный кабельный тестер может легко и последовательно обнаруживать наиболее распространенные ошибки проводки. В частности, тестер может легко обнаруживать разделенные пары. Эта функция полезна для сотрудников, которым всегда поручены проекты по прокладке сетевых кабелей.

Тестер также гарантирует точные показания трассировки кабеля, которые не уступают другим более дорогим устройствам. По сути, это недорогой продукт, который может существенно выполнять анализ сетевых кабелей и устранение связанных с ними неисправностей.

Кроме того, устройство выглядит прочным и надежным в обращении. Очевидно, что качество само по себе не будет проблемой для этого продукта. Чтобы подтвердить мое утверждение, тестер поставляется с износостойким и прочным корпусом, который покрывает все устройство.

Я также ценю то, что наконечники разъемов Rj11 и RJ45 тестера поставляются с крышками портов, защищающими их от повреждений, вызванных мусором и твердыми частицами.

Однако меня беспокоит этот продукт, так как запасные части устройства нигде не продаются. Лучше купить новый прибор на случай, если вы повредите этот тестер. Тем не менее, прочный корпус из материала должен предотвратить серьезные повреждения в результате использования.

Плюсы

• Поставляется с ЖК-дисплеем, на котором четко отображаются результаты испытаний
• Он может последовательно обнаруживать распространенные проблемы с проводкой
• Производительность на уровне более дорогих устройств
• Прочность и прочность
• Поставляется с защитными наконечниками RJ11 и RJ45

Минусы

• Запасные части для устройства отсутствуют

В целом, это надежный продукт, который может еще больше улучшить вашу работу с системами управления кабелями.

9. Комплект тестера сетевого кабеля Klein Tools VDV501-851

Тестер сетевых линий

Klein Tools – это надежное оборудование, идеально подходящее как для работы, так и для поддержания связи в домашних условиях.

Мне нравится, что этот комплект полностью совместим с RJ11, RJ12, RJ45 и коаксиальными видеокабелями. Эта функция множественного подключения делает его незаменимым оборудованием для каждого инженера-электрика, работающего в полевых условиях. Устройство может без проблем работать с несколькими кабелями.

Я также настоятельно рекомендую этот аппарат людям, которые работают с различными кабельными соединениями. Помимо способности продукта работать на больших расстояниях (2000 футов / 610 м), он также может быстро проверить наличие ламелей и проблем на соединительной линии.

Например, устройство может легко определить, есть ли в соединении проблемы, связанные с коротким замыканием, неправильным подключением, разрывом или разрывом кабеля. Эта функция упрощает и упрощает работу с ошибками кабельных соединений.

Испытательный прибор также имеет режим экономии заряда батареи на время простоя. Эта функция предотвращает разряд батареи из-за бездействия. Мне нравится, что дизайнеры тестировщиков включили этот крохотный компонент, поскольку он демонстрирует их внимание к деталям.

Однако вы не сможете использовать тон-генератор продукта, если не купите еще один компонент у производителей. Это моя единственная проблема с тестером, поскольку вы не сможете полностью использовать функции продукта, если не купите указанный дополнительный компонент.Тем не менее, аппарат и так работает нормально.

Плюсы

• Устройство, которое может без проблем работать с различными типами кабелей
• Может анализировать кабели длиной до 2000 футов
• Для работы и домашнего хозяйства
• Быстро выявляет и помечает типичные проблемы с кабелями
• Поставляется с функцией экономии заряда батареи

Минусы

• В комплект не входит тон-генератор

Вкратце, это отличный и заслуживающий похвалы продукт, который прост в использовании и достаточно надежен, чтобы стать основой инвентаризации управления подключениями.

10. Тестер сетевого кабеля Fluke Networks MS2-100

Этот тестер кабеля Fluke Network, работающий от батареек AA, является еще одним продуктом, который положительно оценен моими коллегами. Я слышал о Fluke Networks MS2, когда начинал проводить проекты по прокладке кабелей.

Я уверен, что этот продукт является одним из лучших инструментов для тестирования сети с большим временем автономной работы, доступных в настоящее время на рынке. Это устройство обладает некоторыми замечательными функциями, которые могут существенно помочь вам в ваших проектах по управлению подключениями.

Например, тестер может похвастаться максимальной совместимостью с распространенными типами кабелей. Я могу подключить коаксиальные кабели, RJ11, RJ45 и CAT без адаптеров. Эта функция полезна для работников, которые на рабочем месте регулярно используют кабели различных типов.

Мне также нравится, что тестер поставляется с графическим ЖК-дисплеем. На экране отображается визуальная схема разводки всего тестируемого кабеля, на которой даже отображается идентификатор кабеля и расстояние до неисправных соединительных линий.Эта функция позволяет вам проверить, есть ли на линиях, над которыми вы работаете, дефектные открытые, короткие, разделенные пары и поперечные провода.

Устройство также отлично работает как тестер непрерывности. Продукт может безопасно выполнять стабильную и надежную проверку соединения. Я искренне рекомендую этот продукт, если вы ищете надежный и надежный тестер в полевых условиях.

Однако единственное, что отталкивает это устройство, – это его неспособность проверять скорость передачи данных по кабелю. Тем не менее, продукт уже и так отличный; просто он мог бы быть идеальным, если бы имел указанную особенность.

Плюсы

• Хорошо зарекомендовавший себя долговечный продукт
• Имеет достаточный срок службы батареи
• Совместимость практически со всеми типами кабелей
• Имеет графический LDC, обеспечивающий визуальную карту соединения
• Отличный тестер непрерывности

Минусы

• Невозможно проверить скорость передачи данных

В целом я доволен продуктом и более чем доволен.Наличие такого тестера в вашем наборе инструментов может помочь вам настроить кабельные соединения плавно и эффективно.

11. Расширенный многофункциональный кабельный тестер Noyafa

Безусловно, лучший тестер кабелей CAT6 на рынке, тестер Noyafa идеально подходит для проведения тщательного и тщательного анализа и проверки соединений, поскольку он входит в число лучших доступных тестеров кабелей категории 6.

Мне нравится, что продукт имеет широкий диапазон совместимости с типами кабелей.Он может легко и профессионально тестировать типы RJ45, CAT5 и CAT6. Устройство также может надежно тестировать кабели длиной до 200 метров.

Верный своему названию, этот многофункциональный кабельный тестер действительно обладает некоторыми впечатляющими характеристиками. Например, он может с высокой точностью проверять ток, мощность, напряжение PoE и проверять кабели. Исключительно по этой причине я рекомендую этот продукт работникам, ежедневно использующим различные кабельные соединения.

Кроме того, этот усовершенствованный кабельный тестер может также проверять и отслеживать неисправные провода в различных режимах.В частности, он имеет три режима: аналоговый, PoE и режим фильтра переменного тока, что делает его идеальным устройством для инженеров-кабельных инженеров, работающих в разнообразной рабочей среде.

Мне также нравится, что производители сделали продукт с легко читаемым и ярким ЖК-дисплеем. Таким образом, работа в темноте не должна быть проблемой для этого устройства. Монитор хорошо различим и хорошо просматривается даже издалека.

Однако я заметил, что зонд для подключения кабеля устройства может быть случайно включен, что может привести к разрядке аккумулятора устройства.Тем не менее, чтобы это исправить, я надежно спрятал инструмент в жесткую оболочку, что быстро устранило эту проблему.

Плюсы

• Совместимость с типами кабелей RJ45, CAT5, CAT6
• Может тестировать до 200 метров кабеля длиной
• Имеет возможность проверки нескольких параметров подключения
• Он может выполнять испытания кабеля в трех различных режимах
• Оборудован хорошо различимым ЖК-дисплеем

Минусы

• Зонд чувствителен к случайному срабатыванию

Как показано выше, этот кабельный тестер действительно является надежной технологией.Я высоко ценю этот набор для тестирования, поскольку он надежный, точный и достаточно надежный, чтобы стать основным инструментом в моем арсенале для тестирования кабелей.

12. Tempo Communications PA1574 Тестер сетевого кабеля

Продукт

Tempo Communications – это надежная технология, которую мои коллеги часто хвалят. Их обзор тестера свидетельствует о надежности продукта при проведении испытаний и анализа соединений.

Мне нравится, насколько это компактное и маленькое устройство.Конструкция тестера позволяет без проблем переносить его повсюду. Вы можете спустить его в карман брюк или положить в рабочую сумку.

Дополнительно продукт может грамотно провести проверку целостности, выявляя обрывы кабеля на линии подключения. Он может стабильно обнаруживать обрыв, перекрестные соединения и короткие замыкания по всему проводу. Мне нравится, насколько надежен продукт в рабочей области, так как он может надежно отличить плохие связи от хороших.

Устройство также может надежно определять мощность и возможность подключения кабелей LAN, RJ45, RJ11 и RJ12. Эта перекрестная совместимость с другими проводами делает его отличным тестером, способным выполнять сканирование с надежными результатами.

Кроме того, тестер может также проверять кабели длиной не менее 500 метров. Кроме того, он может автоматически выполнять диагностический тест проводов, вставленных в контакты разъема продукта.

Однако я заметил, что резиновые пылезащитные колпачки тестера можно легко сместить со своего места.Ремни или ленты не фиксируют их, поэтому будьте осторожны при хранении продукта, так как протекторы могут случайно сместиться.

Плюсы

• Компактное устройство, которое пользователи могут хранить практически везде
• Отличная проверка целостности
• Он может быстро определить, есть ли в линейном соединении плохие или хорошие провода
• Совместимость с кабелями LAN, RJ45, RJ11, RJ12
• Может тестировать до 500 метров кабеля длиной
• Автоматические испытания вставленных проводов

Минусы

• Протектор легко снимается с позиции

В целом, это прочный продукт, который можно использовать для множества функций.Поставляемый с похвальными утилитами, этот тестер может стать отличным дополнением к вашему рабочему столу для подключения кабелей.

На что обращать внимание при покупке тестера сетевого кабеля

Ниже перечислены важные факторы, которые потребители должны тщательно учитывать, прежде чем покупать лучший тестер сетевого кабеля. Обязательно обратите внимание на эти аспекты, поскольку они могут либо улучшить, либо сломать тестеры, которые вы купите.

Более того, принятие к сведению этих моментов поможет вам выбрать наиболее подходящий тестер для вашего использования.

Возможность испытания длины

Важно знать максимальную длину тестера кабеля. Это связано с тем, что тестеры сетевых кабелей имеют ограниченный диапазон для адекватной оценки и проверки целостности соединений шнуров.

Если вы не соблюдаете рекомендованную максимальную длину кабеля, предписанную продуктом, вы можете столкнуться с неверными показаниями или результатами проведенных сетевых тестов.

Совместимость кабелей

Как и в случае с любой другой электроникой, некоторые конструкции могут соответствовать техническим требованиям других продуктов, а могут и не соответствовать.Таким образом, вам следует внимательно проверить, совместим ли тестер, который вы собираетесь купить, с типами кабелей, которые вы собираетесь тестировать.

Предположим, вы работаете в области электроники и регулярно сталкиваетесь с проводами и шнурами. В этом случае я рекомендую вам приобрести кабельный тестер, полностью совместимый практически со всеми типами кабелей.

Обратите внимание, что некоторые тестеры могут быть напрямую подключены к разным типам кабелей, в то время как другим требуется своего рода адаптер.

Тестер Дисплей

На рынке представлено множество тестеров сетевых кабелей с различными дисплеями.Например, некоторые тестеры показывают результат оценки шнура только с помощью световых индикаторов и звуковых сигналов.

Однако проблема с этими простыми дисплеями заключается в том, что они не показывают адекватно точные числовые значения и другие важные единицы тестирования.

Например, вы можете получить тестер кабеля cat6 с результатами для печати. Этот тип тестера показывает результаты проведенного теста, выдавая физическую квитанцию, подтверждающую проводное соединение.

Таким образом, если вы хотите знать точные показания ваших кабельных соединений, я рекомендую вам приобрести тестер с ЖК-экраном или светодиодным дисплеем.Просто убедитесь, что дисплей тестера, который вы собираетесь получить, достаточно четкий и разборчивый.

Гарантийный срок

Поскольку тестеры сетевых кабелей – это деликатные продукты, которые часто подвергаются воздействию различных экстремальных факторов, я настоятельно рекомендую вам приобрести тестер с длительным гарантийным сроком.

Отзывы клиентов

Также не помешает проверить отзывы покупателей о продукте, который вы собираетесь купить. Отзывы потребителей отражают надежность и тип обслуживания, которое производители предоставляют своим покупателям.

Например, предположим, что вы ищете лучший тестер кабеля Ethernet или даже просто тестер скорости кабеля Ethernet. В этом случае вы можете проверить отзывы предыдущих покупателей о тестерах кабеля Ethernet, которые подтверждают звездный рейтинг продукта.

Тип тестирования

Существует ряд тестов, которые могут выполнять тестеры сетевых кабелей. Стандартные тесты подключения включают проверку напряжения, проверку целостности, проверку сопротивления, измерение длины кабеля, проверку контактов и оценку подключения шнура.

Этот фактор необходимо тщательно учитывать, поскольку некоторые тестировщики могут выполнять только один тип теста, в то время как другие могут выполнять анализ нескольких соединений. Пожалуйста, подумайте, какие тесты вы бы провели, чтобы выбрать лучший кабельный тестер для вашей ситуации.

Прочность

Если вы всегда в полевых условиях, возможно, вам захочется приобрести прочный тестер, сделанный из прочных материалов, предпочтительно инструмент, сделанный из материалов, которые могут выдерживать удары при падении, пыль и скачки электричества.

Однако, если вы просто ищете продукт, который можно использовать в домашних условиях, я рекомендую вам просто купить тестер, который достаточно прост и понятен.

Поскольку более сложные тестеры обычно стоят намного дороже, я предлагаю вам приобрести устройство, отвечающее вашим потребностям.

Как работает тестер сетевого кабеля

По сути, кабельный тестер работает, посылая по кабелю «сигнал», ретранслируя и проверяя, хорошее или плохое соединение, на основе обратной связи провода.

В частности, тестеры могут проверить качество кабельных соединений, посылая ток через соединение локальной сети, что называется проверкой целостности. Аналогичным образом, тестеры сетевых кабелей могут выполнять проверку сопротивления, посылая электрический ток и напряжение по соединительной линии.

Сетевые тестеры – это деликатные устройства, требующие особого ухода. Всегда проверяйте, подготовлено ли кабельное соединение, которое вы собираетесь тестировать, для анализа, чтобы тестер случайно не получил удар электрическим током, который может сломать устройство.

Как проверить сетевой кабель

Проблемы с подключением – постоянная проблема для сетевых подключений. Чтобы проверить сетевой кабель, сначала вам понадобится тестер сетевого кабеля, который сможет выполнить свою работу. Просто подключите концы линии к тестеру, чтобы вы могли точно определить, правильно ли работает ваш шнур или нет.

После этого вы можете проверить работу телефонных и оптоволоконных кабелей в домашней сети с помощью квалификационных тестеров.

Аналогичным образом, вы также можете проверить передачу и передачу данных облачной службы, проверив стабильность соединения с помощью тестера сетевого кабеля.

Чтобы проверить кабели USB, вы можете выполнить простое тестирование USB, подключив концы кабеля USB к соответствующим портам на тестере кабеля.

Какой инструмент лучше всего подходит для подключения сетевого кабеля

Тестер сетевого кабеля – это наиболее практичный инструмент для проверки и оценки разводки сетевого кабеля.Это связано с тем, что тестеры могут точно идентифицировать и точно проверять электрические соединения, проходящие через сеть шнуров.

Помимо проверки кабельной разводки сети, кабельные тестеры могут также проводить предварительные испытания для обширных соединений. Это позволяет оценить, правильно ли подключен шнур и работает ли он.

По сути, тестеры сетевых кабелей помогают в дальнейшей оптимизации общей производительности подключения.

Что такое кабельный тестер 3-го уровня?

Кабельный тестер 3-го уровня – это средство измерения точности и надежности продукта.Этот ярлык «уровня 3» представляет собой точную электрическую модель, которая определяет точность проводимых испытаний кабеля. Кабельные тестеры 3-го уровня жизненно важны для инженеров-электронщиков, которым нужна точность при проведении испытаний.

Считается самым надежным кабельным тестером, так как он может дать наиболее точные и точные результаты тестирования. Эти типы устройств часто самые дорогие, поэтому будьте осторожны, прежде чем покупать кабельный тестер 3-го уровня.

Как использовать тестер сетевого кабеля

Я просто обрисовал общие шаги, которым вы можете следовать, поэтому даже если вы новичок, вы можете правильно использовать тестер сетевого кабеля:

• Тщательно проверьте, не отсоединен ли кабель, который вы собираетесь тестировать, от любого активного электрического соединения; это сделано для предотвращения ложных показаний, которые могут отрицательно сказаться на оценке кабельного соединения.
• Правильно выберите правильный порт подключения для тестирования на тестере сетевого кабеля. Если, например, вы собираетесь подключить шнур с разъемом типа «f», вы должны правильно найти для него адаптер или подходящую розетку.

После этого вы также должны подсоединить другой конец кабеля к удаленному концу тестера. Просто убедитесь, что соединение прочно вошло в контакты устройства.

• Правильно включите продукт и выберите тип теста, который вы хотите выполнить.Или в других устройствах убедитесь, что тестер может автоматически выполнять базовую диагностическую проверку всей линии подключения.

Внимательно следуйте приведенным выше инструкциям, чтобы получить точное и правильное считывание подключений к кабельной сети.

Но учтите, что это только общие указания по использованию сетевого тестера. Обратитесь к руководству вашего устройства для более полного и знающего объяснения.

Где купить тестеры сетевых кабелей

Вы можете купить надежные и аутентичные тестеры сетевых кабелей в Home Depot, Ace Hardware и других уважаемых розничных магазинах бытовой техники.Более того, вы также можете выбрать из самого большого выбора кабельных тестеров на платформах онлайн-покупок.

Некоторые из самых известных торговых марок на рынке тестеров сетевых кабелей включают Fluke Networks, LeCroy и Tektronix. Тестеры, производимые этими компаниями, прочные, долговечные и проверенные на высокое качество.

Заключение

Выбор, выбор и покупка подходящего тестера сетевого кабеля может оказаться сложной и сложной задачей. Однако приобретение подходящего тестера сетевого кабеля может избавить вас от множества неудобств и проблем.Таким образом, я надеюсь, что эта статья поможет вам выбрать лучший тестер сетевого кабеля для вашей профессии и области работы.

Как всегда, никогда не забывайте, что выбор подходящего тестера сетевого кабеля требует тщательного рассмотрения различных деталей, которые точно определены и объяснены в этой статье.

Типы тестов для сетевого кабеля Cat5e и Cat6

Сетевое тестирование играет огромную роль в мире кабелей, но детали, связанные с тестированием сети, не очень хороши. известный.Во-первых, существуют разные типы тестеров для разных типов технологий и разные тесты. который может устранять различные проблемы. В этой статье мы сосредоточимся на Тестеры RJ45 Ethernet, что они собой представляют и какой цели они служат.

Для начала мы рассмотрим типичную терминологию, которая используется при тестировании сети. Мы также изучить различные типы сетевых тестов и способы их выполнения. Многие из этих измерений рассчитываются используя математические формулы, из которых мы покажем несколько.Если вы хотите получить более подробную техническую информацию с эти уравнения см. в спецификации ANSI / TIA-568-C.2 на www.tiaonline.org.

• Распиновка / целостность: проверка на непрерывность или целостность сопротивления относится к непрерывному пути прохождения тока в замкнутый контур. Тестер непрерывности также позволит вам проверить, могут ли электрические токи течь между двумя точками.
• Сопротивление: это измерение сопротивления проводника электронному току, которое измеряется в Ом.Когда присутствует сопротивление, допустимая нагрузка по току будет уменьшаться по мере увеличения длины провода. Этот означает, что чем длиннее кабель, тем меньше у него пропускная способность по току. Большинство профессиональных тестировщиков умеют Измерьте ом и можете прочитать сопротивление.
• Вносимая потеря: это также известно как потеря мощности в обратном сигнале, когда устройство вставляется в оптический волоконная линия. Когда передаваемый сигнал отражается компонентами линии связи, это вызывает вносимые потери.
• ДАЛЕЕ: этот аббревиатура расшифровывается как «перекрестные помехи на ближнем конце», что означает сбой или помехи между двумя проводами. внутри кабеля. Это может произойти, когда провода в кабеле витой пары перекрещиваются. Нарушение – это измерение помехи, вызванные одной витой парой при пересечении проводных пар. Тестирование на NEXT может быть сложным, когда некоторые пары внутри кабельного прохода, а другие выходят из строя, поэтому вам придется тестировать каждый провод индивидуально.
• PS NEXT: “Перекрестные помехи на ближнем конце суммы мощности – это измерение и расширение NEXT, поскольку оно применяется на концах четырехжильный кабель витая пара.
• ACR-F: «Отношение затухания к перекрестным помехам – дальний конец» Гарантирует, что кабель витой пары получает сигнал на принимающий конец кабеля, чтобы убедиться в отсутствии других помех от других пар кабелей. ACR-F измеряется сетевые тестеры в децибелах. Сетевой тестер может рассчитать мощность сигнала, передаваемого на один конец линии связи. витая пара.
• PS ACR-F: «Затухание суммарной мощности – перекрестные помехи на дальнем конце»: разница между PSNEXT и затуханием на самый дальний конец кабеля.PS ACR-F вычисляет сумму мощностей отдельной пары ACR-F.
• ACR-N: «Отношение затухания к перекрестным помехам на ближнем конце»: это измерение, которое покажет, когда сигнал передачи сильнее, чем помехи, вызванные перекрестными помехами на конце кабеля.
• PS ACR-N: расшифровывается как Power Sum Attenuation-to Crosstalk-Near End и описывает сумму мощности, которая является накопление затухания в пределах четырех проводов.
• Возвратные потери: это происходит, когда в кабеле появляются небольшие внутренние засорения сигнала, вызванные отражениями, которые отправляются обратно в передатчик по пути к приемнику.Обратные потери обычно возникают в кабелях с некачественной заделкой. из-за некачественной опрессовки. Помимо плохой передачи сигнала, если величина обратных потерь в кабеле слишком велика. высокий, это может привести к тому, что при испытании кабель получит плохую оценку. Тесты на возвратные потери измеряются в децибелах. Уравнение для обратных потерь для кабельного канала Cat 5e: RL = 10 log10 (Pout / Pin) Частота (в МГц) 1

Профессиональные тестеры

Сегодня на рынке доступно множество различных типов сетевых тестеров.Что отличает профессионалов сетевые тестеры от других стандартных тестеров? Наиболее очевидное различие между обычным стандартным тестером и профессиональный тестировщик – это, как правило, торговая марка и стоимость, поскольку профессиональные сетевые тестеры обычно намного дороже. дороже, чем у других тестеров. Стандартные тестеры могут использоваться всеми, кто хочет проверить качество своих кабелей. Профессиональные сетевые тестеры обычно используются в коммерческих средах и могут использоваться для сертификации профессиональных работа монтажника кабеля.В идеале производители кабелей должны тестировать свои кабели после того, как они будут построены. Затем они должны быть повторно протестированы установщиком, прежде чем они будут помещены в сеть. Эти виды тестов считаются профилактическое обслуживание, поскольку они обеспечивают соответствие работы всем требованиям к сети. Профессиональные тестировщики будут имеют больше возможностей при поиске и устранении неисправностей кабеля при сохранении более высокого уровня точности. Как В качестве дополнительного бонуса профессиональные тестировщики позволят вам отслеживать и архивировать результаты тестирования для дальнейшего использования.Наличие данных для справки особенно важно, когда дело доходит до сертификации кабелей, поскольку одна и та же сеть может быть проверено несколько раз в течение нескольких лет. Новые профессиональные сетевые тестеры также объединят все ваши результаты тестов в одном месте, что позволит вам загружать и управлять этими результатами из разных проектов. прямо на вашем смартфоне. Более крупные компании, у которых есть несколько профессиональных тестировщиков, могут загружать программное обеспечение по порядку. для хранения всех различных результатов тестирования и информации сетевого тестера в одном месте.

Проверить качество проводов внутри кабеля Ethernet относительно быстро и легко. Большинство тестеров требуют, чтобы вы подключили один конец кабельных разъемов прямо в порты RJ45 на боковой стороне тестера. Стандартные тестеры обычно ручные и профессиональные тестеры обычно автоматические. Автоматический тестер проверит все восемь проводов. сразу. Автоматический тестер позволяет использовать контрастирующие процедуры тестирования TIA / ISO, чтобы выделить многие индивидуальные тесты для проверки на соответствие.TIA / ISO означает «Ассоциация телекоммуникационной индустрии / Международная Организация по стандартизации “.

Компания CableWholesale использует профессиональный сетевой тестер типа Fluke DTX 1800 при тестировании собственных кабелей. Мы думаем Для производителей кабелей очень важно использовать профессиональных тестеров при тестировании производимых ими кабелей. В Fluke DTX 1800 можно модернизировать, что важно для соответствия требованиям TIA / ISO-568. Эти Требования являются отраслевым стандартом для кабельных сетей в крупных коммерческих средах.Этот тестер тоже быстро; он будет сертифицировать кабели Cat6 менее чем за десять секунд.

Потеря пакетов / перекрестные помехи

Когда вы получаете помехи и нежелательный сигнал в своем кабеле, у вас возникает то, что называется перекрестными помехами. Эти недуги идут рука об руку с так называемой потерей пакетов, которая может исказить данные и разрушить сигнал. сила. Эти две проблемы могут нанести серьезный ущерб вашей сети, но, к счастью, их можно проверить с помощью сетевого тестера, который установлено программное обеспечение для управления тестированием.

Тестеры непрерывности и тока

Если вам нужно проверить напряжение, ток или целостность цепи, вы можете сделать это с помощью электрического тестера. Этот тип тестера позволяет тестировать кабели с помощью напряжения, тока или сопротивления, одновременно проверяя наличие короткого замыкания внутри кабеля. Тестеры может автоматически измерять напряжение переменного / постоянного тока и ток в цифровом виде, часто в течение нескольких секунд.

Тестеры тон-генераторов

Тональные генераторы обычно поставляются с пробником усилителя и могут проверить целостность кабеля с помощью звука, отправив сигнал заглушите группу проводов, пока усилитель принимает этот тон и выделяет неисправные провода в витых парах.Генераторы тональных сигналов могут проверять наличие активных портов, проверять наличие проблем на дальних концах кабелей и даже могут перераспределять неиспользуемые порты.

Сертификационные испытания

В некоторых коммерческих средах требуются сертификаты тестирования сети. Сертификационные испытания проводятся с профессиональные сетевые тестеры сертифицированными установщиками. Это способ установщикам убедиться, что кабели вход в сеть соответствует требованиям TIA / ISO. Хотя этот процесс может быть дорогостоящим, это еще один способ обрести мир. Помните, что устанавливаемые кабели работают с максимальной эффективностью.Это особенно важно в коммерческой среде. Кабели обычно сертифицируются перед установкой и после того, как инфраструктура на месте, вы можете повторно сертифицировать свои кабели каждые несколько лет, чтобы убедиться, что они по-прежнему соответствуют отраслевым требованиям. стандарты. Сертификационные тесты приведут либо к положительной, либо к отрицательной оценке. Сертификационные испытания можно рассматривать как защита вашей сети от сбоев кабеля в будущем. Сертификационные испытания также защитят работа установщика в случае возникновения проблем в будущем.В случае, если что-то пойдет не так, они могут вернитесь к сертифицированным результатам испытаний.

Существует два типа сертификационного тестирования, обычно называемых «канальным» тестированием и (в зависимости от кабельный тестер) “компонентное” или “постоянное соединение”. Чтобы понять разницу и почему они важны, это помогает запомнить состав типичного сетевого кабеля. При установке сети при прокладке кабеля в здании подрядчик, как правило, имеет большой провод Ethernet, который заканчивается на обоих концах к трапеция или патч-панель.Оттуда владелец здания может использовать патч-корды для подключения к компьютерам, сети. выключатели и др. Навалочный провод и патч-панель / трапеция можно рассматривать как «постоянную» часть установки, к которой клиенты будут подключать патч-корды позже. Вся трасса, включая патч-корды на обоих концах, является «каналом».

С каждым подключением, добавляемым к каналу, существует риск потери сигнала. Кроме того, патч-корды сами по себе по своей конструкции могут немного увеличивать потерю сигнала.Таким образом, вы хотите убедиться, что когда патч-корды добавляются в вашу сеть, и вы все еще встречаетесь с категория 5e (или категории 6), которую вы устанавливаете. Итак, когда установщики создают постоянную ссылку, им необходимо убедитесь, что он проходит тесты с достаточными полями, чтобы установка все еще соответствовала требованиям после подключения патч-кордов. введен в систему. Этот уровень тестирования называется «компонентный» или «постоянный». ссылка “, и строже, чем ее аналог для проверки канала.После добавления патч-кордов система можно протестировать с настройкой теста канала.

Как правило, установщики, которые сертифицируют свою работу, должны проводить постоянный тест ссылки, чтобы их клиенты могут быть уверены, что их сети будут работать должным образом при добавлении патч-кордов и устройств. Кроме того, компании, производящие сетевые продукты, такие как объемные провода и коммутационные панели, должны иметь возможность производить постоянные тесты связи, которые гарантируют, что их компоненты будут работать должным образом при интеграции в полную сеть.Немного компании требуют, чтобы их процесс измерения был прослеживаемым. По этой причине вы можете купить профессиональных тестеров, которые поставляются с прослеживаемым сертификатом калибровки, что означает, что тестер уже откалиброван для определенных испытаний спецификации прямо из коробки. Это просто еще одно преимущество покупки профессионального тестировщика.

---

Если вы хотите получать технические статьи CableWholesale в свой почтовый ящик, вы можете запросить подписка.

Тестер кабеля LAN

с дистанционным управлением | Тесты коаксиального кабеля и Ethernet

Internet Explorer скоро перестанет поддерживаться на этом сайте.Пожалуйста, обновите браузер, чтобы продолжить использование нашего сайта.

Тесты коаксиального кабеля и Ethernet | Светодиодный экран | Использование до и после установки | Включает пульт дистанционного управления и футляр

Оптовые цены со скидкой
1-5	6-9	10–14	15-19	20+
52 доллара.87	51,58 долл. США	50 долларов.35 год	49,13 $	47 долларов.96

Тестер многосетевого кабеля – Ethernet и коаксиальный кабель

Тестер многосетевого кабеля используется как для коаксиального кабеля, так и для кабеля Ethernet. Тестер имеет порт RJ45 и удаленный тестер. Разъем BNC и терминатор BNC также включены для тестирования коаксиального кабеля.Используя адаптер BNC, этот продукт может тестировать многие другие типы коаксиальных кабелей. Тестер также можно использовать для проверки экранирования.

Функции

• Светодиодный дисплей
• Проверяет следующие кабели:
  • Коаксиальный кабель
  • 10-Base-T
  • AT&T 258A
  • EIA / TIA 568
  • Token Ring
• Обнаруживает целостность, отсутствие -Проводка и поляризация
• Тесты кабелей до или после установки
• Тесты заземления кабеля экранированной витой пары
• Тип разъема RJ45 и BNC (может включать другие с адаптером BNC)
• Включает пульт дистанционного управления и футляр
• Аккумулятор Не включено

В: Что такое тестер кабеля?

A: Тестер кабеля – это устройство, используемое для проверки уровня сигнала или соединения для определенного типа кабеля или сети кабелей.Существует много разных типов кабельных тестеров, и каждый тестирует отдельный кабель или несколько разных типов.

В: Что может тестировать кабельный тестер?

A:

• Непрерывность провода


• Неправильное подключение


• Поляризация


• Экранирование

Вопрос: Какие существуют типы кабельных тестеров?

A: Проверка – тестер кабеля может проверить, правильно ли подключены и спарены кабели.Этот тип тестера выявит любые проблемы с кабелями.

Квалификация – эти типы тестеров охватывают все, что проверяет оборудование, но они также расскажут вам, насколько хорошо кабель поддерживает передачу данных.

Сертификация – Эти кабельные тестеры являются наиболее сложными из трех. Они охватывают функции как проверки, так и квалификации, но они также могут создавать схему всей сети.

Инструкции

Для проверки коаксиального кабеля подключите один конец коаксиального кабеля к главному устройству в соответствующем гнезде BNC.Затем подключите другой конец к терминатору BNC. Простым нажатием кнопки светодиодный индикатор BNC загорится зеленым, если кабель в порядке. Если возникла проблема с кабелем, светодиодный индикатор BNC либо загорится красным, либо вообще не загорится.

Для тестирования 10-Base-T 10-Base-T AT&T 258A EIA / TIA 568 и Token Ring Cable подключите один конец кабеля к разъему ведущего устройства, а другой конец – к удаленному терминатору. Когда питание включено, удаленный терминатор быстро выполнит автоматическое сканирование на предмет целостности проводов, неправильного подключения и поляризации.Если кабель в порядке, светодиоды, соответствующие каждой подключенной паре, загорятся зеленым. Если светодиод сначала горит зеленым, а затем красным (смешанное) или не горит, значит, кабель неисправен.

Тестер также можно использовать для проверки экранирования. При простом нажатии кнопки GND светодиод загорится зеленым цветом, за исключением светодиодов пары 3 и 6, что указывает на надлежащее экранирование. Если какой-либо светодиод сначала горит зеленым, а затем красным или не горит, экранирование плохое.

Общие сведения о тестерах сетевых кабелей – CompTIA Network + Certification

Этот контент взят из нашего учебного курса по сертификации CompTIA Network + Video.Начни тренироваться сегодня же!

---

В этом посте инструктор CompTIA Network + Рик Трейдер демонстрирует обычные кабельные тестеры и способы их использования в сетевых конфигурациях.

Ранее мы покрывали кабели и разъемы, поэтому теперь давайте рассмотрим некоторые инструменты, которые мы можем использовать для тестирования различных кабелей в нашей среде.

Кабельные тестеры

• Правильное подключение
• Возможности подключения

Первый – это простой кабельный тестер. Поскольку вы можете создавать свои собственные кабели, например, устанавливать наши собственные концы RJ45 или BNC, мы хотим убедиться, что эти кабели были правильно подключены.

Одна из вещей, на которую мы можем обратить внимание, это правильно ли мы подключены с помощью этого кабельного тестера. Это также позволяет нам проверять подключение от одного конца до другого.

Давайте взглянем на простой кабельный тестер.

Эти простые кабельные тестеры недороги. Вы можете купить их в большинстве компьютерных магазинов, куда бы вы ни пошли.

Сначала мы рассмотрим этот синий LinkMaster.

Вы заметите на синем, у нас здесь есть ряд кабелей, и на нем есть световые индикаторы.Это покажет нам, правильно ли мы подключены. Он также показывает нам настоящие T568 ‑ A и 568 ‑ B, а также фактический способ прокладки кабеля.

Мы подключим концы к тестеру (мы уже знаем, что это хороший кабель), но мы всегда хотим убедиться, что мы тестируем наш кабельный тестер с заведомо годным, чтобы убедиться, что мы используем хорошие кабели.

Затем мы нажимаем кнопку, она гаснет и тестирует кабель.

Это гарантирует, что контакт 1 подключен к контакту 1, а 2 – 2, 3 вместе, 4, 5 и т. Д.

Это хороший тест. Все, что он делает, это тестирует кабель.

Этот другой кабельный тестер делает то же самое, но дает немного другое изображение.

Мы снова подключим кабель к одному кабельному тестеру и заметим, что он выходит, и он показывает мне, что контакты 1 и 2, 3,4, 5 и т. Д … полностью, чтобы убедиться, что все они подключены правильно.

Это заведомо исправный кабель.

Теперь давайте посмотрим на другой хороший кабель, но на самом деле это перекрестный кабель.Я знаю это по проводам.

Мы подключим это к кабельному тестеру и включим.

При подключении начинает мигать. Там написано: «Привет, у меня открытие».

На этом перекрестном кабеле контакты 4 и 5 не подключены, также обратите внимание, что 1 и 3 поменяны местами, 2 и 6 поменяны местами, а 2 и 6 на другом конце 1 и 3 поменяны местами. Это показывает нам, что на самом деле это кроссовый кабель. Это показывает, что кабель плохой.

Если я использую оригинальный простой тестер, обратите внимание на то, что он сообщает нам, что у нас плохой кабель.

1, 2 и 3,6 не обнаруживаются, а 4,5,6,7 и 8 даже не подключены правильно.

В этом конкретном случае кабели четвертый и пятый даже не были подключены. Это показывает мне, что у меня неправильно подключен кабель. Это позволяет мне снова уйти. Это позволяет мне входить и проверять свои кабели и выходить на улицу, чтобы правильно смотреть на вещи.

Wire Mapper (Certifier) ​​

• Connectivity
• Attenuation
• Crosstalk

Wire Mapper иногда называют сертифицирующим устройством.Составитель схемы проводов может делать то же самое, что и кабельный тестер. Он может проверить мою связь.

Например, мы можем установить петлю на одном конце и подключить устройство отображения проводов на другом конце. Он проверит подключение. Это будет проверка, чтобы убедиться, что я правильно подключен.

Затухание:

Еще он может проверить провод на затухание. Это гарантирует, что у меня не будет слишком большого падения сигнала от одного конца до другого. Часто, если провод выходит за рамки технических характеристик, если проложить кабели длиннее, чем разрешено, вы увидите, что затухание падает.В результате мы получим несогласованную передачу данных.

Перекрестные помехи:

Он также будет проверять перекрестные помехи. Перекрестные помехи, например, могут быть вызваны раскрученными проводами, когда патч-панель была построена, или плохие разъемы могут вызвать перекрестные помехи.

Мы также можем получить перекрестные помехи из-за того, как кабель проходит через кабельный ввод. Таким образом, устройство отображения проводов дороже простых тестеров, но также предоставляет больше возможностей для тестирования.

Адаптер обратной связи

• Проверка сквозного подключения

Следующий тип устройства, который мы можем использовать, называется адаптером обратной петли.Что делает адаптер обратной связи, так это то, что он берет контакты с 1 по 8, берет первый и третий контакты и связывает их вместе.

Далее он возьмёт штифты 2 и 6 и свяжет их вместе.

Наконец, он возьмёт штифты 4 и 5 вместе, затем 7 и 8 вместе.

На самом деле это будет сделано для установления петли. Это то, что вы обычно видите в магазине. Это просто.

Если бы мы открутили это, вы бы увидели, что первый и третий контакты соединены друг с другом.Что мы можем сделать, так это подключить это и действительно убедиться, что у нас есть световой индикатор связи. Это покажет, что наша карта сетевого адаптера полезна.

Вот тот, который мы сделали.

Мы взяли разъем RJ45 с небольшим отрезком кабеля витой пары, а затем скрутили так, чтобы 1 и 3 были подключены, 2 и 6 подключены, 4 и 5, 7 и 8 подключены.

Снова мы можем подключить это к задней части машины или мы можем подключить это к кабелю и установить шлейф.

Наконец, несколько более дорогих. Если вы посмотрите здесь, то увидите, как он закручен по бокам.

Это на самом деле спроектировано так, что мы можем подключиться к задней части компьютера, чтобы обеспечить обратную связь с картой сетевого адаптера, или мы можем подключить ее к концу кабеля и обеспечить петлевую проверку на конце кабеля. .

Это просто разные производители, они по-разному делают адаптеры loopback.

Мультиметр:

• Проверьте подключение
• Напряжение
• Короткое замыкание и разомкнутое состояние

Следующее устройство, которое мы могли бы использовать в нашей среде, называется мультиметром.Традиционно большинство людей будут использовать мультиметры для проверки напряжения, будь то напряжение переменного или постоянного тока. Они могут проверять напряжение переменного тока и убедиться, что розетка правильно подключена, или убедиться, что удлинитель работает правильно или панель питания работает правильно.

DC можно использовать для проверки напряжения, возможно, вашей батареи CMOS или батареи, которая может быть у вас в окружающей среде, или даже батареи вашего ноутбука.

Мы также можем использовать мультиметр для проверки связи.Обычно мультиметр используется для проверки того, не закорочен ли кабель. Например, когда центральный проводник соединяется с моей землей или касается ее. Мы также можем проверить его, чтобы убедиться, что провод не порезан или в нем есть отверстие.

Давайте посмотрим, как это на самом деле используется.

Вот мультиметр стандартный.

Мы используем его с коаксиальным кабелем, потому что с ним намного легче его протестировать. Традиционно мы будем использовать диодный режим. (Если у вас есть хороший измеритель Fluke или хороший мультиметр, у них будет диодный режим.)

При работе с диодом вы вставляете выводы в одну сторону, вы не получаете звука, если вы вставляете выводы в другую сторону, вы получите звук, который говорит вам, что диод не имеет короткое замыкание или диод не разомкнут или поврежден.

Можно взять провод и заземлить снаружи. Затем прикрепляем его к центральному проводнику посередине.

Мы не должны слышать тональный сигнал. Если есть звуковой сигнал, значит, у нас короткое замыкание в кабеле.

Это означает, что где-то на трассе этот кабель либо был обжат (например, кто-то мог закрыть его в двери, или он может быть в потолке и был зажат там), но каким-то образом центральный провод, вероятно, касается внешний проводник.

Если мы протестируем от одного конца этого кабеля к другому концу этого кабеля, чтобы убедиться в наличии соединения. Мы можем вернуться к концу кабеля и просто надеть на него терминатор.

Затем проверьте другой конец кабеля, и мы хотим услышать тональный сигнал.

Подключим к внешнему экрану и к центру. Теперь мы должны услышать тональный сигнал.

Если мы не услышали тональный сигнал, значит, этот кабель разомкнут. Где-то посередине у этого кабеля есть обрыв.Это может быть обрыв экрана, обрыв центрального проводника или разрыв. На этом этапе мы занимаемся устранением неполадок, почему у нас есть разрыв на кабеле.

Последнее, что мы можем сделать с мультиметром, – это прикрепить терминатор к одному концу и проверить сопротивление на этом терминаторе, потому что помните, что когда мы используем коаксиальный кабель, у нас должны быть терминаторы на каждом конце и терминатор должен соответствовать кабелю.

Снова прикоснитесь к внешней стороне терминатора, перейдите к центральному проводнику и измерьте сопротивление на терминаторе.Теперь это настоящий терминатор на 50 Ом. Это будет плохо, потому что имейте в виду, что на коаксиальном кабеле RG6 или RG59 нам нужно использовать терминатор на 75 Ом, а не на 50 Ом. На самом деле это было для кабеля RG58, который является одним из старых кабелей. На самом деле это измеритель или мультиметр.

Тональный генератор и зонд (Fox and Hound)

Следующее устройство, которое мы могли бы использовать, называется тон-генератором. Этот тон-генератор обычно называют лисой и собакой.На одном конце кабеля мы можем прикрепить то, что они называют лисой.

Затем используйте зонд, который будет собакой, и найдите этот кабель. Скажем, например, у нас есть кабельная трасса, в которой проложено 50 кабелей. Мы не знаем, какой кабель является целью, но тон-генератор может быть использован для ее обнаружения.

Вот пример тон-генератора с лисой и собакой.

Мы можем подключить его к одному концу кабеля.

Предположим, что этот кабель не связан, как на изображении.Другой конец мы не увидим, потому что он может проходить сквозь стену. Теперь мы можем включить тон-генератор, а затем использовать зонд или (собаку), чтобы найти его.

Что мы будем делать – касайтесь каждого из кабелей в этом кабельном участке, пока не услышите гудение. Тон позволяет нам найти этот отдельный кабель внутри большого пучка кабелей.

Личная история. У меня дома есть кабельная трасса, которая проходит через мой гараж для нашей кабельной системы. Я его не запускал. Я взял этот тональный генератор и зонд домой и подключил его к своему разъему F в гараже, а затем вышел к кабельной коробке, использовал зонд и касался каждого кабеля, пока не обнаружил кабель, к которому я подключился, и обнаружил, что кабель не … т подключен вообще.Я мог бы подключать телевизор по одному кабелю за раз, пока я не сделал это таким образом. Это позволило мне найти этот кабель. Опять же, это удобная среда, особенно если вы ищете поврежденный кабель с одного конца другого.

TDR / OTDR

• Рефлектометр во временной области
• Оптический рефлектометр во временной области
• Расстояние до кабельной трассы

Следующий инструмент называется рефлектометром во временной области. Есть два типа. Существует TDR для тестирования меди, витой пары или коаксиального кабеля, а затем OTDR – оптический рефлектометр, работающий во временной области, который используется для тестирования волокна.

TDR или OTDR, он используется для определения расстояния проложенного кабеля.

Если вы сертифицируете кабели, это позволяет нам определить расстояние.

К одному концу кабеля прикрепляем TDR. Затем мы сообщим программе, какой это кабель: витая пара, коаксиальный или оптоволоконный. Если это волокно, мы скажем, одномодовое это волокно или многомодовое волокно. Затем мы подключим его к TDR, пока вы не услышите пульс. Это будет либо световой импульс, либо звуковая волна.Он опускает кабель.

Теперь он идет по кабелю, и когда доходит до разрыва … Подумайте о разрыве, это вроде как вы в Большом каньоне кричите: «Привет». Вы ждете несколько секунд и слышите ответный привет. Когда я доберусь до конца кабеля, у меня появится эхо. Помните, что именно поэтому на нашем коаксиальном кабеле есть терминаторы, чтобы предотвратить это эхо или отражение.

Теперь, когда он возвращается к TDR, TDR знает, какой тип кабеля у вас был, поэтому он выполняет вычисления вовремя.Сколько времени понадобилось этому сигналу, чтобы пройти по кабелю и обратно? Затем он может вычислить расстояние до места разрыва.

Используется для поиска обрывов кабелей. Он также используется, чтобы иметь возможность входить и подтверждать расстояние между нашими кабелями внутри наших зданий.

Мы рассмотрели некоторые из тех распространенных инструментов, которые мы используем для тестирования кабелей в нашей среде.

До следующего раза….

Rick Trader
CompTIA Network + Instructor – Interface Technical Training
Phoenix, AZ

Video Certification Training: CompTIA Network +

Подпишитесь на канал сообщений этого автора через RSS

PyleMeters – PHCT45 – Инструменты и измерители – Сеть

Имя: Жан 03.09.2014 14:37:26 Обзор: Мне это очень нравится.Идеально работает с кабелем RJ45 Имя: Джоэл 22.09.2011 23:05:37 Обзор: Я не думаю, что мог бы получить лучший продукт за такую ​​цену, он работает именно так, как должен.Большое спасибо за постоянное создание отличных продуктов.

ОБЗОР: Инструменты сетевого тестирования от Fluke, NETSCOUT и SignalTEK

Недостаточно прокладывать кабели и просто надеяться, что они работают, или просто говорить, что все хорошо, если они обеспечивают рабочее сетевое соединение с компьютером или устройством.Вам следует дважды проверить, протестировав или квалифицировав кабели, прежде чем объявить работу завершенной.

Вы должны использовать тестер, чтобы проверить, все ли кабельные пары не повреждены и правильно ли подключены, и посмотреть, действительно ли кабель может выдерживать желаемую скорость передачи данных. Сетевые тестеры также могут быть спасателем при устранении неполадок в сети или внесении изменений в проводную сеть.

Они могут, например, сказать вам, какие пары кабелей вы могли перепутать при заделке кабеля. Или, если вы работаете над установкой чужой сети, которая не документировала и не помечала какие-либо кабели, вы можете использовать тестер, чтобы определить, где проложены кабели.

Здесь мы рассмотрим трех различных сетевых тестеров от трех основных игроков: Fluke Networks, NETSCOUT и SignalTEK. Все три этих тестера могут проверять кабельные пары и проводку, предполагаемую длину кабеля и скорость передачи данных. Кроме того, все могут мигать светодиодными индикаторами порта коммутатора, чтобы помочь идентифицировать порт, который вы тестируете, и посылать сигналы по кабелю, чтобы физически определить местонахождение кабеля на всем его пути с помощью отдельного тонального зонда.

Fluke Networks CIQ-100 – самый простой и наименее дорогой тестер из трех, которые мы рассмотрели.Он разработан только для аттестации кабелей, может тестировать Ethernet и коаксиальные кабели, но не поддерживает оптоволокно.

Устройства NETSCOUT LinkRunner G2 и SignalTEK NT являются наиболее похожими по тому, что они тестируют. Оба поддерживают Ethernet и оптоволоконные кабели. Они предоставляют подробную информацию о любом подключенном коммутаторе, возможности PoE и тестируют подключение к IP-сети / Интернету. Устройство NETSCOUT является самым дорогим из протестированных, но также имеет наибольшую функциональность, сенсорный экран и ОС Android.

Fluke Networks CIQ-100

Fluke Networks CIQ-100 (1385 долларов США) – это квалификационный тестер для медных сред (витая пара, коаксиальный кабель и аудио), который может проверять скорость и устранять неисправности кабелей.Он поставляется с основным блоком для автономной диагностики и удаленным блоком для тестирования кабеля. Он не отображает информацию о коммутаторе и сетевом IP-адресе, как два других решения, но он не предназначен для этого. Это больше для строгого тестирования кабелей.

Fluke Networks Тестер Fluke Networks CIQ-100 с удаленным блоком, прикрепленным сверху для хранения.

Размер основного блока составляет около 7 дюймов в высоту, 3,5 дюйма в ширину и 2 дюйма в глубину. Съемный пульт дистанционного управления наверху имеет размер около 1.5 дюймов в высоту, 3 дюйма в ширину и 1,5 дюйма в глубину. Основной блок заключен в прочную пластиковую крышку, которая также имеет выдвижную подставку на задней панели, чтобы поддерживать блок на поверхности. В правом нижнем углу устройства находится порт Mini-B USB для передачи данных испытаний на ПК и обновления программного обеспечения устройства. В комплект не входит блок питания, потому что устройство не заряжается; требуется 4 батарейки АА. Это может быть значительным неудобством для тех, кто часто использует устройство.

Fluke Networks При удалении удаленного блока открываются RJ11 / 45 и коаксиальный порты в верхней части основного блока.

Мы рассмотрели устройство CIQ-100 с аппаратной версией 3, работающее с версией программного обеспечения 1.6. На основном блоке есть поворотная ручка для переключения между разными режимами. Есть кнопки со стрелками и кнопка Enter для навигации по меню и параметрам на экране, однако кнопка Enter смещена и была бы немного более удобной для пользователя, если бы она находилась в середине стрелок, как большинство других устройств. Кроме того, есть две функциональные кнопки для выполнения любых функций, перечисленных выше на ЖК-экране.Также есть кнопка выхода для отмены или возврата в меню. Есть кнопка яркости для переключения между двумя разными уровнями яркости экрана. Наконец, есть кнопка «Тест» для выполнения выбранных тестов.

Эрик Гейер Отображается сводка результатов автотеста, и вы можете выбрать каждый из них, чтобы увидеть более подробную информацию.

В режиме настройки вы можете настроить тесты, калибровку длины кабеля, информацию о пользователе и другие различные параметры. Режим Auto Test – это то место, куда вы переходите, чтобы выполнить основные тесты, тесты кабеля, для чего вам необходимо подключить удаленное устройство к другому концу кабеля.По окончании тестов вы можете сохранить результаты и указать Сайт, Местоположение и Торговую точку. В режиме «Обнаружение» вы можете узнать приблизительную длину, скорость, дуплексный режим и сопряжение кабеля, для чего не требуется заделка на конце кабеля. Однако, к сожалению, вы не можете сохранить эти результаты. В режиме результатов вы можете просматривать результаты только тех автоматических тестов, которые вы сохранили. Но вы можете удобно просматривать результаты всех сохраненных тестов прямо на приборе.

Тональный режим позволяет посылать тональные сигналы по кабелю, который можно использовать с отдельным датчиком IntelliTone Probe для физического поиска кабелей на всем их пути.Режим DIAG позволяет выполнить несколько диагностических действий: мигать светодиодами порта коммутатора, считывать целостность кабеля, находить перекрестные помехи или неисправности импеданса и воспроизводить звук для проверки динамиков.

Эрик Гейер

В их программном обеспечении для ПК вы можете отсортировать результаты тестов и, при желании, сохранить, экспортировать в файл CSV или создать отчет в формате PDF.

Чтобы получить результаты на основном устройстве, необходимо загрузить программное обеспечение Fluke для ПК на компьютер и подключить устройство через порт mini-B USB.Мы оценили версию 2.0. После импорта результатов с устройства вы можете создавать отчеты в формате PDF, экспортировать в файл CSV или сохранять в их собственном формате, чтобы впоследствии повторно открыть результаты в их программном обеспечении для ПК.

Eric Geier

Отчет в формате PDF включает идентификаторы кабелей, информацию об объекте и логотип отчета, которые можно изменить в программном обеспечении ПК.

В целом, этот тестер Fluke Networks – хороший выбор, если вы хотите только проверить кабели и не беспокоитесь об общем подключении к сети.Нам нравится, как на пульте дистанционного управления есть индикаторы состояния и кнопка тестирования, что может быть очень удобно в полевых условиях. Но есть возможности для улучшения этого решения, например, добавление перезаряжаемой батареи и оптимизация процесса экспорта данных.

NETSCOUT LinkRunner G2

NETSCOUT LinkRunner G2 (3 064,99 долл. США) – это сетевой тестер для медных и оптоволоконных соединений Ethernet с автоматической облачной синхронизацией результатов со службой Link-Live. ОС Android устройства также предоставляет дополнительные возможности.Просматривайте веб-страницы, делайте фотографии и используйте другие бесплатные приложения для Android, представленные в магазине приложений NETSCOUT. Кроме того, вы можете приобрести адаптер Wi-Fi / Bluetooth для проведения неформального тестирования Wi-Fi или использовать близлежащие сети Wi-Fi для доступа в Интернет.

NETSCOUT

Базовый комплект LinkRunner G2 (LR-G2) поставляется внутри сумки для переноски / хранения.

Вместе с базовым комплектом LinkRunner G2 (LR-G2) вы получаете блок питания с региональными вилками питания, кабель WireView ID # 1 (их удаленное устройство для тестирования), встроенный соединитель RJ-45, USB 2.0 на кабель Micro USB, карту Micro SD на 8 ГБ и руководство по началу работы. Все это поставляется в мягком футляре для хранения / переноски.

NETSCOUT

Основной блок с приложением LinkRunner G2 на вкладке Switch.

Основной блок LinkRunner G2 имеет высоту около 8 дюймов, ширину 4 дюйма и глубину 1,5 дюйма. Кнопка питания – единственная кнопка сверху, потому что у нее есть сенсорный экран. Однако на правой стороне устройства находятся кнопки регулировки громкости, порт micro USB, слот для SD-карты и вход питания.В верхней части устройства находятся порты тестирования оптоволокна и Ethernet, а также порт USB для подключения дополнительного адаптера Wi-Fi / Bluetooth или флэш-накопителя для дополнительного хранения / передачи файлов. На левой стороне устройства находится дополнительный порт Ethernet для тестирования соединительных кабелей.

Отдельный удаленный блок, идентификатор кабеля WireView, размером с флэш-накопитель с разъемом RJ45 на конце. Вы можете подключить его к концу патч-кабеля с помощью входящего в комплект соединителя RJ45.

Eric Geier Как видите, не вся информация может быть обнаружена с некоторых коммутаторов.

При включении устройства оно автоматически открывается для приложения LinkRunner G2. Мы рассмотрели версию приложения 1.00.15. На вкладке «Коммутатор» вы можете просмотреть подробные сведения об обнаруженном коммутаторе, такие как имя коммутатора, модель, IP-адрес, порт, VLAN, скорость и дуплексный режим, а также напряжение и мощность PoE. Вы также можете мигать светодиодными индикаторами порта.

Эрик Гейер Отображается краткий обзор всех тестов, и вы можете коснуться каждого из них, чтобы увидеть более подробную информацию.

Вкладка AutoTest автоматически запускает все тесты: PoE, скорость и дуплекс, DHCP, DNS, шлюз и ping или TCP.Вы также можете добавлять фотографии или текстовые комментарии. Все эти результаты и любые медиафайлы также автоматически отправляются вам по электронной почте и загружаются в вашу учетную запись Link-Live. Автоматическая загрузка результатов удобна, но было бы неплохо иметь возможность легко отключить эту функцию, если вы выполняете много разных действий по устранению неполадок и не хотите, чтобы поток писем и загрузок результатов.

Eric Geier

Вы получите красивое красочное изображение пар кабелей вместе с примерной длиной.

На вкладке «Кабель» вы можете проверить кабели несколькими способами. Вы можете подключить открытый (не имеющий концевой заделки) кабель, чтобы измерить его длину и увидеть короткие замыкания, обрывы или трещины. Вы можете подключить соединительный кабель от верхнего порта RJ-45 к боковому порту RJ-45, чтобы просмотреть его длину и схему проводов, включая любые неисправности. Вы также можете подключить кабель, оконцованный удаленным аксессуаром WireView Cable ID, чтобы просмотреть длину кабеля и схему проводов, включая любые неисправности. К сожалению, ни один из результатов тестирования кабеля не загружается в Link-Live и не может быть сохранен, кроме снимков экрана.

На вкладке «Кабель» можно также включить функцию тонирования, чтобы можно было использовать отдельный зонд IntelliTone или другой зонд стороннего производителя для физического обнаружения кабелей на их пути.

В меню приложения вы можете ввести имя задания, которое затем будет отображаться в результатах и ​​отчетах в вашей учетной записи Link-Live. Это поможет вам различать тесты, которые загружаются автоматически. Однако функции управления заданиями и результатами в приложении очень просты. Было бы неплохо видеть историю заданий и результаты тестов в приложении на устройстве, вместо того, чтобы постоянно заходить на сайт Link-Live.

В настройках приложения вы можете настроить различные тестовые профили с настройками для обнаружения PoE, аутентификации 802.1X, назначения VLAN, IP-информации, настраиваемого MAC-адреса и настраиваемого тестового пинга или целей TCP.

Эрик Гейер

Сводка автоматически загруженных результатов отображается в списке, и вы можете щелкнуть их, чтобы увидеть более подробную информацию.

Вы можете запустить веб-сайт Link-Live на компьютере или устройстве, чтобы увидеть все автоматически загруженные результаты тестов, а также результаты с любых других устройств NETSCOUT, которые у вас есть в этой учетной записи.Вы можете искать и фильтровать результаты, а также экспортировать их в отчеты в формате PDF и / или CSV. Никаких претензий здесь нет, но было бы неплохо иметь аналогичный доступ к результатам и отчетам прямо в приложении при использовании устройства.

Eric Geier

Экспортированные отчеты в формате PDF также содержат красивые графики результатов.

Мы обнаружили, что LinkRunner G2 является надежным тестером, обеспечивающим наибольшую функциональность из трех, которые мы оценили. Его ОС Android и облачная синхронизация имеют большое значение.Тем не менее, встроенное в приложение управление заданиями и функции истории тестирования, безусловно, можно улучшить.

SignalTEK NT

SignalTEK NT (2408 долл. США) – это тестер передачи данных по сети, разработанный IDEAL Networks для оценки производительности кабельных и проводных сетей. Он имеет инструменты идентификации порта, ping и traceroute. Он поставляется с основным блоком для запуска автономных IP-тестов и отдельным удаленным блоком, который можно подключить по сети для тестирования производительности.

Ideal Networks

Весь комплект SignalTEK NT вместе с футляром для хранения и переноски.

Оба блока имеют одинаковый размер (около 7 дюймов в высоту, 3,25 дюйма в ширину и 1,5 дюйма в глубину) и имеют пластиковый корпус сине-серой цветовой гаммы. Они поставляются в прочном футляре для хранения / переноски, вместе с блоками питания для подзарядки устройств и двумя кабелями Ethernet длиной один фут.

Ideal Networks Тестирование выполняется главным блоком комплекта SignalTEK NT.

На основном блоке у вас есть несенсорный ЖК-экран с функциональными кнопками и кнопками навигации, а также кнопка автотеста, которая запускает все тесты.Мы тестировали устройство с версией программного обеспечения 1.0.8. На левой стороне находится порт RJ45 и оптический порт (SFP). В верхней части устройства находится порт USB, к которому подключен небольшой адаптер Wi-Fi, поэтому вы можете подключиться через Wi-Fi из мобильного приложения SignalTEK для просмотра отчетов.
