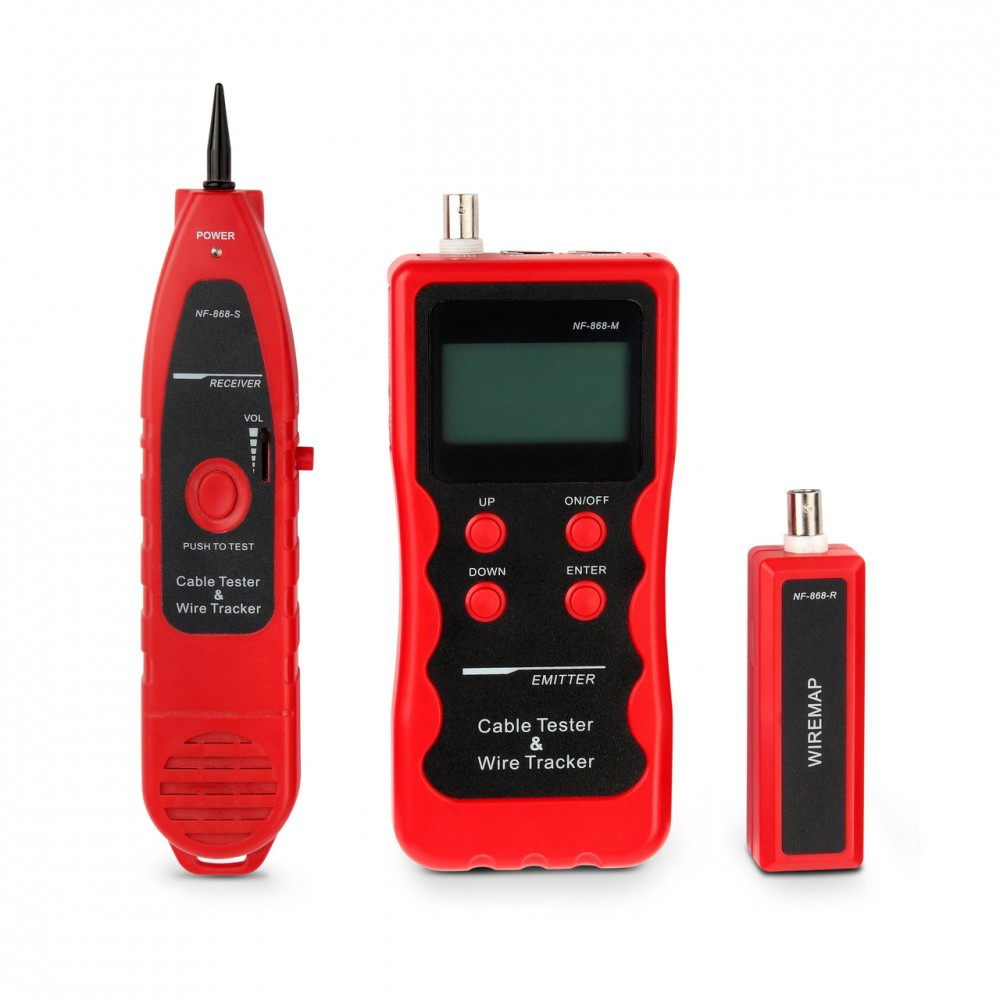

Кабельный тестер с измерением длины с трассировкой кабельных линий
Артикул: LAN-PRO-L/TPK-N
Кабельный тестер с измерением длины с трассировкой кабельных линий
Универсальный кабельный тестер для проверки целостности и длины витой пары и коаксиального кабеля. Обнаружение любых типов проводников с помощью генератора и радиоприемника Исследование соединений и кабелей:
Максимальный уровень сигнала: 15 В (размах) Проверка на наличие обрыва или короткого замыкания цепи:
Детальное исследование витой пары:
Автоотключение питания: 30 минут отсутствия активности Подсветка дисплея Автоматическая компенсация изменений емкости батареи и температуры окружающей среды Для работы достаточно одного человека Удаленный идентификатор:
Разъем для подключения наушников на приемнике для работы в шумных условиях Максимальный рабочий ток приемника: менее 70 мА Защита от перегрузки передатчика: 60/42 В переменного/постоянного тока Диапазон рабочих температур: -10°С .  .. +40°СПитание: батарея 2 шт. х 9 В тип 6F22 Комплект поставки:
|
Описания продукции приведены согласно имеющейся информации на момент публикации.
Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.
Упрощенное контрольное тестирование Быстрое устранение проблем, связанных с обслуживанием Контроллер MicroScanner нового поколения проверяет передачу голоса/данных/видео и сервисы с помощью совершенно нового интерфейса. Возможности MicroScanner PoE:
Функции серии MicroScanner:
Функции MicroScanner: Проверка PoE MicroScanner PoE позволяет значительно упростить и ускорить проверку PoE в кабельных системах. Этот тестер обнаруживает доступный класс PoE (0-8), обеспечиваемый подключенным коммутатором, в соответствии с новейшими стандартами PoE и отображает напряжение от пассивных источников PoE. Данная информация позволяет сетевым специалистам быть в курсе возможностей установок, упрощает рабочий процесс и сокращает время ожидания информации о подключенном коммутаторе. Совершенно новый интерфейс При использовании кабельных тестеров предыдущего поколения для просмотра всех результатов тестирования пользователям приходится постоянно переключаться на один из четырех режимов. Это не только замедляет процесс тестирования, но также запутывает пользователя и приводит к большому количеству ошибок. Поддержка мультимедиа Устали от постоянно теряющихся и ломающихся адаптеров для тестирования различных кабелей передачи голоса, данных и видео? Благодаря тестеру MicroScanner2, поддерживающему разъемы RJ11, RJ45 и коаксиальные порты, эти неудобные адаптеры уходят в прошлое. Для тестирования новых телефонных разъемов, разъемов Ethernet и розеток кабельного телевидения можно использовать как главный модуль, так и удаленные идентификаторы. Это лишь один из многих способов облегчить проверку кабеля с помощью MicroScanner2 . Генерирование тонального сигнала IntelliTone MicroScanner2 обладает встроенной системой генерации цифровых и аналоговых тональных сигналов IntelliTone, которая позволяет точно обнаруживать местоположение практически любого кабеля или пары проводов, независимо от типа рабочего окружения. Используйте цифровой режим для обнаружения высокочастотных кабелей передачи данных (Cat 5е/6/6а) в жгутах, коммутаторах, коммутационных панелях или стенных розетках. Цифровой режим создан специально для работы в рабочей среде с высоким уровнем цифровых, радиочастотных или электромагнитных помех. В сочетании с детектором IntelliTone 200 Pro Probe его также можно использовать для проверки схемы подключения кабелей как наконечником тестера, так и наконечником детектора. Используйте аналоговый режим в телефонных кабельных системах (Cat 3 и ниже), а также в коаксиальных системах, системах охраны/тревоги и оповещения. Данные кабели оптимизированы для передачи на низких частотах и поэтому более легко изолируются при помощи тонального сигнала низкой частоты. Определение сервисов VDV Специалистам по передаче голоса, данных и видео приходится решать проблемы далеко не только с кабельными сетями. Они должны прежде всего исключить целый ряд потенциальных проблем работы сети и обслуживания, и только потом пытаться найти причину проблем с подключением. MicroScanner2 учитывает все это и дает сетевым специалистам возможность обнаружить самые распространенные сервисные проблемы. Вы можете обнаружить наличие напряжения POTS и проверить полярность. Проверьте запитанные коммутаторы 10/100/1000 Ethernet на дальнем конце. Или подтвердите правильность напряжения PoE и пар. Прочный корпус Инструменты, предназначенные для постоянного использования, не должны быть хрупкими. В комплект MicroScanner2 входит резиновый чехол, благодаря которому вы сможете использовать этот тестер даже для самой тяжелой работы. Бросьте его в свой ящик для инструментов. С ним ничего не случится. Кроме того, теперь к тестеру прилагается стандартная мягкая виниловая сумка для еще большей защиты и удобства. |
В конструкции используется мощный магнит с содержанием редкоземельных металлов
MicroScanner2 изменил эту процедуру, отображая на одном экране все результаты тестирования – графическую схему подключения, длину пар, расстояние до места неисправности, идентификатор кабеля и удаленное устройство. Кроме того, тестер оснащен увеличенным жидкокристаллическим экраном с подсветкой и возможностью графического отображения результатов тестирования схемы соединения, что делает процесс тестирования удобным и понятным как никогда.
Аналоговый сигнал тестера MicroScanner2, меняющийся каждый раз, когда провода тестируемой пары соединяются между собой, избавляет от необходимости строить догадки для изоляции пар проводов во время их установки. Таким образом, специалисты могут четко идентифицировать отдельные пары проводов перед монтажом или при диагностике проблем передачи голоса.
Тестер кабельный (LAN) проверка DTP STP проводников с разъемов RJ45 режим DEBUG Mastech MS6811
LAN тестер Mastech MS6811 осуществляет тестирование сетевых линий (RJ45): экранированного (DTP) и неэкранированного (STP) кабеля на обрыв, короткое замыкание, перестановку или наличие реверсированных пар с помощью индикаторов, определяющих не только поврежденные пары, но также и вид неисправности:
- КОРОТКОЕ ЗАМЫКАНИЕ (SHORT)
- ПЕРЕСТАНОВКА ПАР (MISWIRE)
- РЕВЕРСИРОВАННАЯ ПАРА (REVERSED)
- РАСЩЕПЛЕННЫЕ ПАРЫ (SPLIT PAIRS)
Сетевой тестер работает с кабелями следующих распространенных стандартов: T568A, T568B, 10Base-T и Token Ring.
Режим DEBUG – последовательная проверка витых пар (при наличии проблем, вместе с индикатором проверяемой пары загорится индикатор вида неисправности).
Технические характеристики
|
Вид кабеля |
UTP (неэкранированный кабель из витых пар) STP (экранированный кабель из витых пар) |
|
Стандарты |
T568A, T568B, 10Base-T и Token Ring |
|
Проверка |
обрыв, короткое замыкание, перестановка пар, реверсированных пар и расщепленных пар; состояние экрана |
|
Длина кабеля |
мин. – 0,4 м., макс – 200 м. |
|
Режим DEBUG |
определение поврежденной пары и вида неисправности |
|
Питание |
9В /типа NEDA 1604, Крона ВЦ / |
|
Габариты, мм |
125x55x30 мм |
|
Вес, грамм (с батареей) |
200 |
|
Сервис |
индикация разряда батарейки |
Тестер кабельный (LAN) проверка DTP STP проводников с разъемов RJ45 режим DEBUG Mastech
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида.
Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления.
Описание на данной странице не является публичной офертой.
Тестер кабельный (LAN) проверка DTP STP проводников с разъемов RJ45 режим DEBUG Mastech — цена, фото, технические характеристики. Для того, чтобы купить Тестер кабельный (LAN) проверка DTP STP проводников с разъемов RJ45 режим DEBUG Mastech в интернет-магазине prestig.ru, нажмите кнопку “В КОРЗИНУ” и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Тестер кабельный (LAN) проверка DTP STP проводников с разъемов RJ45 режим DEBUG Mastech оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28
- ожидается
Щелковская.
Пункт самовывоза - в наличии Щелковская. Магазин
- ожидается Удаленный склад (доставка +2 дня)
Пункт самовывозаКабельный тестер SC8108 Lan Tester c измерением длины кабеля
В комплектацию кабельного тестера входит основной блок и ответная часть (адаптер)
На основном блоке имеются 2 гнезда RG-45: правое MAIN– основной порт, левое LOOPBACK– оконечный порт.
На лицевой панели блока расположен ЖК-дисплей и 4 функциональные клавиши. Правая клавиша – питание, клавиши ↑ и ↓ – функциональные, «Pair&L» – клавиша выбора пункта меню/возврата в меню.
После включения питания на экране в течение 5 секунд находится надпись «NetWork Cable Tester». Затем прибор переходит в режим работы и на экран выводится основное меню.
Основное меню состоит из 4 пунктов.
1. WireMap – режим «карта кабеля» – показывает распиновку оконцованного кабеля
2. Pair&Length – режим попарного показа длины проводов, обрыва и короткого замыкания
3. Coax/Tel – режим измерения коаксиального и телефонного кабеля, короткого замыкания и обрыва
4. SETUP – режим установки и калибровки прибора.
Перемещение по пунктам основного меню осуществляется клавишами ↑ и ↓, выбор пункта меню – клавишей «Pair&L»
WireMap
Подключите кабель с установленными на обоих концах разъёмами RJ-45 в гнёзда основного блока прибора или ближний конец кабеля в правое гнездо MAIN прибора, на дальний конец провода подключите адаптер.
Вариант 1. Короткое замыкание.
На экране надпись SHORT и цифры: короткое замыкание между проводами, номера которых указаны на дисплее.
Нажмите клавиши ↑ или ↓ для перезапуска теста или Pair&L для возврата в основное меню.
Вариант 2. Отсутствие адаптера.
На экране надпись NO ADAPTER: – не подключен адаптер.
Нажмите клавиши ↑ или ↓ для перезапуска теста или Pair&L для возврата в основное меню.
Вариант 3. Тест правильный.
На экране надпись WIRE MAP: PASS
R: 1 2 3 4 5 6 7 8 ID1
││││││││
││││││││
M: 1 2 3 4 5 6 7 8
R – разъём RJ45 на дальнем конце провода
│ – соединительный провод между концами кабеля
M – разъём RJ45 на ближнем конце провода (порт MASTER).
Нажмите клавиши ↑ или ↓ для перезапуска теста или Pair&L для возврата в основное меню.
Вариант 4. Обрыв на дальнем конце.
На экране надпись WIRE MAP: FAIL
R: 1 x 3 4 x 6 7 8 ID1
││││││││
││││││││
M: 1 2 3 4 5 6 7 8
Символ «x» указывает на обрыв в разъёме на дальнем конце кабеля или на расстоянии до 10% длины от дальнего конца.
Для локализации обрыва рекомендуется провести повторное измерение, разместив на дальнем конце провода основной блок, а на ближнем – адаптер.
Вариант 5. Обрыв на ближнем конце.
На экране надпись WIRE MAP: FAIL
R: 1 2 3 4 5 6 7 8 ID1
││││││││
││││││││
M: 1 x 3 4 5 6 7 8
Символ «x» указывает на обрыв в разъёме на ближнем конце кабеля или на расстоянии до 10% длины от ближнего конца.
Вариант 6. Обрыв на линии.
На экране надпись WIRE MAP: FAIL
R: 1 2 3 4 5 6 7 8 ID1
││││││││
│ x││││││
M: 1 2 3 4 5 6 7 8
Символ «x» указывает на обрыв в линии на расстоянии от 10 до 90% длины кабеля.
Для локализации участка обрыва воспользуйтесь функцией Pair&Length.
Pair&Length
Вариант 1. Короткое замыкание.
На экране надпись SHORT и цифры: короткое замыкание между проводами, номера которых указаны на дисплее.
Нажмите клавиши ↑ или ↓ для перезапуска теста или Pair&L для возврата в основное меню.
Вариант 2. Тест правильный.
На экране надпись: PAIR 12 100.
0M
PAIR 34 100.2M
PAIR 56 100.1M
PAIR 78 99.8M
Нажмите клавиши ↑ или ↓ для перезапуска теста или Pair&L для возврата в основное меню.
Вариант 3. Неправильная пара и длина.
На экране надпись: PAIR 12 100.0M
PAIR 34 100.2M
PAIR 56 100.1M
78 ↓
В этом случае показано, что контакты 78 не в паре. Если нажать клавишу ↓, то прибор покажет попиновую длину пары
PIN 7 100.0M
PIN 8 89.7M X
Это означает что обрыв в 8 проводе на расстоянии 89,7 метра ближнего конца кабеля.
Coax/Tel
После перевода прибора в режим Coax/Tel, и проверки кабеля на дисплее возникает надпись, если кабель в норме:
Coax/Tel TEST:
PASS
Если обрыв:
Coax/Tel TEST:
OPEN
Если короткое замыкание:
Coax/Tel TEST:
SHORT
Для измерения коаксиального кабеля необходим переходник RJ45 – BNC 2 шт.
(В комплект не входит).
Для измерения телефонного кабеля необходим переходник RJ45 – RJ11 2 шт. (В комплект не входит).
SETUP
После перевода прибора в режим калибровки/установок на дисплее возникает надпись
——SETUP—-
->UNIT: Meter
CALIBRATION
QUIT
Клавишами ↑ или ↓ перемещайте курсор -> для выбора пункта меню. Выбор производится клавишей Pair&L.
UNIT: используется для выбора единицы длины метр/фут (Meter/FT).
CALIBRATION: функция калибровки.
QUIT: возврат в основное меню.
CALIBRATION
Динамическая калибровка.
Другой путь войти в режим динамической калибровки – нажать клавишу Pair&L в процессе загрузки прибора.
После входа в меню CALIBRATION на дисплее возникает надпись:
CALIBRATION?
NO YES
Нажмите ↓ (NO) для выхода из функции калибровки.
Подключите калибровочный отрезок кабеля в гнездо MASTER. Подключать дальний конец не обязательно. Нажмите ↑ (YES) для начала измерения и показа измеренной длины.
На экране
Please adjust?
20.0M
– OK +
Нажимайте ↑ или ↓ для изменения показаний измерений, нажмите Pair&L для сохранения калибровки и выхода из функции калибровки.
Если длина калибровочного кабеля менее 5м, то прибор покажет на дисплее надпись
Cable too short!
Continnt.
Cal
NO YES
Нажмите ↓ (NO) для выхода из функции калибровки. Нажмите ↑ (YES) для повторного измерения.
Если в калибровочном кабеле короткое замыкание, то на экране будет надпись
SHORT
12
Continue?
NO YES
Нажмите ↓ (NO) для выхода из функции калибровки. Нажмите ↑ (YES) для повторного измерения.
ПОСЛЕ ПЕРЕЗАГРУЗКИ ТЕСТЕР ВОЗВРАЩАЕТСЯ К НАЧАЛЬНОЙ КАЛИБРОВКЕ UTP5 .
Softing WireXpert 500 – кабельный тестер для сертификации витой пары категории 5е, 6 и 6A (500 MHz)
Softing (Psiber) WireXpert 500 – кабельный анализатор для сертификации витой пары. В базовой комплектации способен протестировать “постоянную линию” или “канал” на категорию 3, 5, 5e, 6, 6A (Class D/E/EA) на соответствие стандартам.
Эта модель не поддерживает работу с оптическими модулями, что позволило снизить стоимость владения!
Благодаря мощному процессору, WireXpert 500 способен выполнить сложнейшие тесты за несколько секунд и выдать однозначный ответ проходит линия сертификацию или нет (Pass/Fail). Учитывая, что среда передачи данных может сильно отличаться, пользователь оценит универсальность этого устройства и возможность тестировать не только линии СКС построенных на витой паре. Опциональные модули дадут возможность проводить сертификацию патч кордов, тестировать коаксиальный кабель и Industrial Ethernet.
В новом анализаторе также есть ряд особенностей, которые облегчат работу пользователя. WireXpert 500 может запускать «Автотест» и просматривать информацию с любого устройства, основного или удаленного, что может существенно сократить время тестирования.
Знакомство с тестером для сертификации СКС Softing WireXpert
Настройка эталона
youtube.com/embed/3l956ZLHpBQ?rel=0″/>
Тестирование Канала СКС
Тест Постоянной Линии
Комплект поставки кабельного анализатора Softing WireXpert 500:- Основной LOCAL блок WireXpert 500 (500 МГц) – 1 шт
- Удалённый REMOTE блок WireXpert 500 (500 МГц) – 1 шт
- Адаптеры для тестирования постоянной линии CAT 6A – 2 шт
- Шнуры для адаптеров постоянной линии CAT 6A – 2 шт
- Адаптеры для тестирования канала CAT 6A – 2 шт
- Аккумуляторные Li-ion батареи – 2 шт
- Защитные крышки на экран – 2 шт
- Зарядные устройства AC – 2 шт
- Шнуры питания – 2 шт
- Гарнитуры – 2 шт
- Стилус – 2 шт
- USB накопитель с инструкцией и ПО
- Сертификат заводской калибровки
- Сумка для переноски
| Сертификация коаксиального кабеля | PS-WX_AD_COAX2 |
| Сертификация патч-кордов категории 5e | PS-WX_AD_5e_PCORD2 |
| Сертификация патч-кордов категории 6 | PS-WX_AD_6_PCORD2 |
| Сертификация патч-кордов категории 6A | PS-WX_AD_6A_PCORD2 |
| Сертификация кабеля Industrial Ethernet и Profinet | WX_AD_IND_Ch2 |
Параметры, измеряемые для сертификации витой пары на категорию или класс:
- Длина кабеля (Length)
- Схема распиновки коннектора (WireMap)
- Задержка распространения (Propogation delay)
- Смещение задержки сигнала по парам (Delay skew)
- Возвратные потери (Return Loss)
- Вносимые потери (Insertion Loss)
- Перекрёстные помехи на ближнем конце (Near End Crosstalk, NEXT)
- Перекрёстные помехи на дальнем конце (Far End Crosstalk, FEXT)
- Сума перекрёстных помех на ближнем конце (Power Sum NEXT, PSNEXT)
- Сума перекрёстных помех на дальнем конце (Power Sum FEXT, PSFEXT)
- Отношение перекрестной наводки к сигналу на дальнем конце (ACRN)
- Равноуровневые перекрестные наводки на дальнем конце (ACRF – формально ELFEXT)
youtube.com/embed/uRJwPogofLI?rel=0″/>
Тестирование на основе предварительных списков (LBT) – это первый в мире пример использования настраиваемой иерархической схемы маркировки кабелей. Тестирование по спискам меняет порядок проведения тестирования кабеля. Ранее, при сохранении результатов сертификации кабеля, приходилось каждый раз вводить наименование и шифровать в названии файла данные об объекте, патч панели, месте её расположения и номере порта, чтоб потом не запутаться в полученных результатах. Постоянное заполнение имён файлов, отнимало больше времени чем сам процесс тестирования.
Новый метод заключается в том, что список тестируемых объектов составляется заранее на компьютере практически в автоматическом режиме. Нужно просто ввести наименование объекта, этаж, название патч-панелей и указать количество портов. Программное обеспечение само создаст предварительный список названий будущих тестов.
Легко загрузив этот список в прибор, Вы получаете возможность использовать имена файлов из предварительно созданного перечня, что значительно облегчит и ускорит процесс тестирования.
Сравнительная таблица сертификаторов СКС:
| WireXpert 500 | WireXpert 500 PLUS | WireXpert 4500 | |
| Производитель | Softing | Softing | Softing |
| Среда передачи данных | медь | медь/оптика | медь/оптика |
| Сертификация категории | 3, 5, 5e, 6, 6A | 3, 5, 5e, 6, 6A | 3, 5, 5e, 6, 6A, 8 |
| Сертификация классов | C, D, E, Ea | C, D, E, Ea | C, D, E, Ea, F, Fa, I/II |
| Аттестация | 10GBASE-T | 10GBASE-T | 40GBASE-T |
| Частотный диапазон | 500 МГц | 500 МГц | 2500 МГц |
| Время выполнения “Автотест” для категории 6A | 9 сек | 9 сек | 9 сек |
| Уровень точности | IIIe (IV) | IIIe (IV) | VI/2G |
| Количество сохраняемых отчетов в памяти | 6000 | 6000 | 6000 |
| Возможность расширение памяти | USB | USB | USB |
| Время работы от батареи Li-Ion | 8 часов | 8 часов | 8 часов |
| Сенсорный цветной 5″ промышленный дисплей | + | + | + |
| Идентичный основной и удалённый блок с экраном | + | + | + |
| Управление тестом и сохранение с любого блока | + | + | + |
| Библиотека кабелей разных производителей | + | + | + |
| Переговорное устройство | + | + | + |
| ПО для обработки результатов на ПК | + | + | + |
Модули сертификации канала Cat. 6A | + | + | + |
| Модули сертификации постоянной линии Cat. 6A | + | + | + |
| Шнуры для адаптеров постоянной линии Cat. 6A | + | + | + |
| Модули для сертификации постоянной линии Class F/FA | опция* | ||
| Модули для сертификации канала Class F/FA | опция* | ||
| Модули для сертификации оптики OLTS (SM) | опция* | опция* | |
| Модули для сертификации оптики OLTS EF (MM) | опция* | опция* | |
| Модули для сертификации коаксиального кабеля | опция* | опция* | опция* |
| Модули для сертификации Industrial Ethernet (M12) | опция* | опция* | опция* |
Модули для сертификации патчкордов Cat. 5e | опция* | опция* | опция* |
| Модули для сертификации патчкордов Cat. 6 | опция* | опция* | опция* |
| Модули для сертификации патчкордов Cat. 6A | опция* | опция* | опция* |
| Поиск неисправностей | + | + | + |
| Длина кабеля | + | + | + |
| WireMap (Схема распиновки коннектора) | + | + | + |
| Propogation delay (Задержка распространения) | + | + | + |
| Delay skew (Смещение задержки сигнала по парам) | + | + | + |
| Return Loss (Возвратные потери) | + | + | + |
| Insertion Loss (Вносимые потери) | + | + | + |
| Near End Cross Talk (NEXT) | + | + | + |
| Far End Cross Talk (FEXT) | + | + | + |
| Power Sum NEXT (PSNEXT) | + | + | + |
| Power Sum FEXT (PSFEXT) | + | + | + |
| Attenuation to Crosstalk Ratio Near-end (ACRN) | + | + | + |
| Equal Level FEXT (ACRF – формально ELFEXT) | + | + | + |
Интервал между калибровками 1 год. Артикул. | PS-WIREXPERT_CAL | ||
| Код для заказа тестера (с заводской калибровкой) | PS-WX500-CU | WX-500-PLUS | PS-WX4500 |
* не входит в стандартную комплетацию прибора
Тестер кабельный Mastech MS6813T с генератором сигнала, цена
Тестер кабельный Mastech MS6813T с генератором сигнала Кабельный тестер Mastech MS6813T – универсальный прибор с большим количеством функций. Предназначен для обнаружения скрытой проводки, как рабочей, так и поврежденной, экранированной и неэкранированной витой пары, проверки коаксиального кабеля, тестирования телефонной линии и LAN кабеля, проверки целостности и конфигурации сети, выявления замкнутых и разомкнутых кабелей, выявления разрывов цепи и коротких замыканий. Прибор обладает в…
Читать далее- Дополнительные функции
- Прозвон соединений, Проверка целостности сети, Индикация заряда батареи
- Звуковой сигнал
- Да
- Режимы измерений
- Автоматический
- Температура эксплуатации
?
Температуры эксплуатации – диапазон температур, в котором материал сохраняет требуемые рабочие характеристики.
- от 0 до 50 C
- Тип питания
- От батарейки
Кабельный тестер витой пары и сети LAN
В наличии на складе: Уточните по телефону:+7 (495) 221 08 51 или +7 (812) 438 17 18; Доставка: Курьерской службой,до дверей, по всей России; Оплата: Безналичный расчет;Срок поставки: Зависит от наличия на складе; | |
(0,18 Мб)Описание тестера локальной сети TestifierPRO (ENG)
(0,17 Мб)Описание тонального пробника-приемника (ENG)
Кабельный тестер локальной сети LAN TestifierPRO предназначен для тестирования локальных сетей, сетей передачи данных и телекоммуникационных сетей реализованных на базе витой пары (8 жил, CAT 5, CAT 6), телефонного кабеля (6 жил) или коаксиального кабеля.
Технический специалист, используя тестер TestifierPRO, может в полной мере оценить пригодность витой пары для ввода эксплуатацию, найти обрыв на расстоянии до 610 метров в витой паре, обнаружить замыкание, сделать трассировку портов, подключив до 20 идентификаторов одновременно или найти место пролегания кабеля используя тональный генератор. Тестер имеет разъемы RJ11 и RJ45 для тестирования витой пары шести или восьми-проводной и F-коннектор для подключения к коаксиальной линии.
Основные функции тестера lan
– Двух строчный, шестнадцати символьный жидкокристаллический дисплей для отображения результатов тестирования.
– Предназначен для тестирования восьмижильного кабеля витая пара, шестижильного телефонного кабеля и коаксиального кабеля.
– Отдельные кнопки на приборе, позволяют быстро переключится между тестируемым типом кабеля.
– Встроенные порты для разных кабелей не требуют использования адаптеров.
– Результаты тестирования отображаются в виде карты разводки проводников и сопровождаются сообщением Замыкание (Short) или Расщепленная пара (Split).
– Встраиваемый в корпус основного модуля, удаленный модуль позволяет избежать его потери и всегда оставляет его доступным для тестирования.
– Выполнение тестирования кабеля и определение обрывов, замыканий и карты разводки проводников при подключенном удаленном модуле.
– Тестирование и определение обрывов и замыкания при одностороннем тестировании (без подключения удаленного модуля).
– Вывод на экран сообщения Тест Прошел (PASS) при отсутствии каких-либо проблем для прямых и кроссовых кабелей.
– Вывод на экран сообщения Тест Прошел (PASS) при отсутствии каких-либо проблем для телефонных кабелей.
– Использование номерных идентификаторов (Map ID) позволяет выполнить трассировку и маркировку портов (до 20 соединений за один раз).
– Измерение длины витой пары в метрах или футах, используя запатентованный емкостной метод.
– Режим генерации тонального сигнала позволяет осуществлять поиск кабеля. Генерация сигнала осуществляется в один проводник, пару или кабель.
– Режим мигающего индикатора (Hub blink) позволяет идентифицировать порт подключения кабеля к порту активного оборудования по характерному миганию индикатора состояния порта на устройстве.
– Автоматическое отключение и ограничение времени работы подсветки экрана позволяет продлить время автономной работы от батарей.
Кабельный тестер витой пары
Cable Tester – Тестер целостности кабеля – Cusack Music, LLC
Описание:
Беспаечный кабель стал очень популярным в последние годы. Однако удобство того, что можно просто скрутить кабель, не лишено недостатков. Получение хорошего прочного соединения с помощью штифтов и установочных винтов, используемых большинством производителей, может быть трудным. Это вызывает сопротивление в кабеле, которое работает с емкостью, присутствующей в каждом кабеле, и создает фильтр нижних частот, скатывающийся с ваших верхних частот.Многие люди используют простой тестер непрерывности для проверки своих кабелей.
Хотя кабель может быть хорошо проверен таким образом, у него может быть избыточное сопротивление, чего тестер не проверяет. В идеальном кабеле между концами должно быть меньше 10 Ом. Можно использовать омметр для проверки кабеля, но возиться с проводами измерителя может быть сложно. Музыкальный кабельный тестер Cusack – идеальное устройство, чтобы убедиться, что у вас хороший кабель.
Использовать кабельный тестер просто. Сначала подключите питание.Затем поверните переключатель в положение «Калибровка» и регулируйте ручку до тех пор, пока зеленый светодиод не погаснет, а затем обратно, пока он не загорится. Верните переключатель в положение «Использовать», и вы готовы начать тестирование кабелей. Вставьте каждый конец кабеля в тестер до щелчка. Это проверяет кончик кабеля. Если свет продолжает гореть, сопротивление составляет менее 1 Ом, и все готово. Сдвиньте один конец кабеля вниз на второй щелчок, и теперь вы проверяете соединение кольца с наконечником. Светодиод должен погаснуть.
Подключите другой конец ко второму щелчку, и вы проверяете кольцевое соединение. Повторите это для третьего щелчка, который является рукавом.
Компактный, легкий в использовании и удобный в использовании музыкальный кабельный тестер Cusack – идеальное дополнение к набору инструментов любого музыканта и техника.
Характеристики:
– Ручка калибровки
– Переключатель использования / калибровки
Питание:
-Стандартный центральный отрицательный источник питания 9 В постоянного тока (не входит в комплект)
-Потребляемый ток: ~ 3 мА
Размеры:
-3.66 дюймов x 1,52 дюйма x 1,24 дюйма
Технический:
– Руководство
Отзывы:
«Привет! На прошлой неделе я купил плохой тестер кабеля в вашем магазине Reverb, и мне он очень нравится! Я использовал несколько разных видов беспаечных кабелей для педалборда, и у меня всегда были проблемы с моими кабелями.
. Я собирался потратить кучу денег на приобретение новых спаянных кабелей, когда нашел ваш тестер кабелей. Я использовал его вчера вечером, чтобы перемонтировать всю мою плату, и благодаря кабельному тестеру я смог сделать это намного быстрее и с ZERO проблемы после того, как это было сделано.Все звучит и работает отлично. Просто хотел крикнуть вам, ребята, и сказать СПАСИБО ».
– Коул N .
“Ух ты! Это лучшая вещь, которую я купил за последнее время. Я использую George L в течение 10 лет, и хотя я думал, что мои кабели все в порядке, это показало мне, сколько тона я упускал. сообщает мне, если мой кабель не идеален, тогда как другой мой тестер сказал, что они в порядке. Спасибо за отличный продукт! ”
– Джефф З. .
Подключенный к смартфону Тестер кабеля и анализатор сети Ethernet
Общие вопросы
Совместим ли мой телефон / планшет с Pockethernet? iOS
iPhone 4S и новее
iPod touch 5-го поколения и новее
iPad 3-го поколения и новее
Android
Bluetooth 2.
1 классический, совместимый с Android 4.3 или выше
Pockethernet имеет быстрый измерительный тест, который работает без подключенного приложения для смартфона. Аппаратное обеспечение имеет базовый пользовательский интерфейс, состоящий из светодиодов RGB (светодиоды состояния пары проводов), которые отображают результаты. (тип прошел / не прошел / сбой) и сеть (связь / статус DHCP)
Могу ли я использовать приложение Pockethernet без оборудования?Нет, без оборудования вы не сможете использовать ни одну из функций.
Вы выпустите приложение для Windows phone? Нет, в настоящее время этого нет в дорожной карте.
Нет. Pockethernet не является устройством для «сертификации кабеля», но выполняет квалификацию и проверку кабеля.
Как выглядит отчет об измерениях от Pockethernet? Есть ли на Pockethernet гарантия?Да, на Pockethernet предоставляется стандартная ограниченная гарантия сроком на 1 или 2 года, в зависимости от вашего региона.Всем покупателям внутри ЕС предоставляется гарантия 2 года, всем остальным – 1 год.
Почему я не могу провести тестирование, когда мой Pockethernet подключен к USB-порту? Пока USB-порт подключен, измерения не могут быть выполнены. Устройство должно быть выключено для соответствия нормативным требованиям.
Нет, Pockethernet не поставляется с датчиком тонального сигнала.Огромный выбор из них доступен по цене от 20 до 200 долларов. Пробники более высокого класса обычно более чувствительны и лучше подавляют гудение 50/60 Гц. Любой аналоговый тональный пробник должен работать с Pockethernet.
Pockethernet, как мне это произносить? У меня есть отличные идеи относительно функций, которые я хотел бы увидеть в будущемОтлично. Поделитесь с нами своими идеями через: info AT pockethernet.com
Могу ли я подключить Pockethernet к телефонной линии? Нет. Технически устройство не должно быть им повреждено, но это все равно недопустимо, так как у него нет защиты от ударов молнии или подобных событий высокого напряжения, которые могут произойти на телефонной линии.
Внутри есть движущиеся части, которые издают этот шум, они называются реле, если вы посмотрите внутрь, вы можете увидеть их, 2 белых блока сразу за портом Ethernet.
Почему Pockethernet отключается, если я не пользуюсь им несколько минут?Если Bluetooth не подключен, устройство выключится через 2 минуты в целях экономии энергии. Если есть соединение Bluetooth, устройство не выключится.
Можете ли вы посоветовать тональный зонд для использования с Pockethernet? Огромный выбор из них доступен по цене от 20 до 200 долларов.Пробники более высокого класса обычно более чувствительны и лучше подавляют гудение 50/60 Гц.
Любой аналоговый тональный пробник должен работать с Pockethernet. Если вы не уверены, просто спросите нас по адресу: info [at] pockethernet.com, и мы сообщим вам об этом.
Покупка и доставка
Почему вы не отправляете Pockethernet по всему миру?Как аппаратный продукт Pockethernet должен соответствовать нормативным требованиям.Нам необходимо оценить их по странам, что требует времени. В настоящее время мы осуществляем доставку в следующие регионы: ЕС, США, Канада, Австралия и Новая Зеландия. Если вы заинтересованы в покупке Pockethernet за пределами этих регионов, напишите нам или подпишитесь на нашу рассылку, чтобы получать уведомления, когда она появится.
Могу ли я купить Pockethernet в розничном магазине? Нет, на данный момент Pockethernet можно купить только в нашем интернет-магазине.
Да, все заказы отправляются со счетом.
Хочу сделать заказ для своей компании. Могу ли я получить заказ без НДС?Да. В процессе оформления заказа убедитесь, что вы оформляете заказ как компания, и укажите свой номер плательщика НДС.Любая компания с действующим идентификатором НДС в пределах ЕС (кроме Германии) может делать заказы без НДС. (НДС не применяется к заказам из США, Канады, Австралии, Новой Зеландии, Швейцарии, Норвегии, Исландии, Лихтенштейна)
Что входит в комплект при покупке Pockethernet Pockethernet
1 Удаленный терминатор (для тестов схемы разводки и BER)
Защитный чехол для переноски
USB-кабель для зарядки и обновления прошивки
Кабель Ethernet длиной 50 см для подключения к розетке
Руководство пользователя на английском языке
Убедитесь, что вы указали код страны.
Формат должен быть [код страны] [номер плательщика НДС]. (например, DE123456789). Если он по-прежнему не работает, проверьте, действит ли ваш идентификатор плательщика НДС на этом веб-сайте . В других случаях, пожалуйста, напишите нам info [at] pockethernet.com
В настоящее время мы предлагаем оплату кредитной картой и банковский перевод во все страны ЕС. (В ближайшее время мы реализуем больше способов оплаты)
Сколько стоит отправка?Пожалуйста, проверьте цены в интернет-магазине.
Должен ли я платить таможенные пошлины? В регионах за пределами ЕС таможенные пошлины, сборы за таможенное оформление и местные налоги с продаж могут быть уплачены при получении груза.
Пожалуйста, ознакомьтесь с вашими местными правилами. Вы можете рассчитать эти расходы, например, с помощью этой услуги: dutycalculator.com (выберите Импорт из: Германия, Описание продукта: коммутатор Ethernet)
Технический
- Как сбросить Pockethernet?
В устройстве есть функция сброса: нажмите кнопку питания на 10 секунд, а затем подключите USB-штекер.
Совместим ли Pockethernet с другими адаптерами схемы разводки?Нет. Pockethernet работает только с терминатором, поставляемым с устройством. Сторона обратной связи используется для тестов BER
Как Pockethernet выполняет одностороннее измерение длины и обнаружение неисправностей?За счет использования TDR (рефлектометрия во временной области)
Могу ли я использовать тонер на проводе под напряжением, на другом конце которого есть переключатель? Да, ни Pockethernet, ни другое устройство не должны быть повреждены, так как сигнал составляет всего пару вольт, а ток ограничен.
Единственным недостатком может быть то, что уровень звука будет намного ниже, поскольку трансформатор Ethernet и оконечные устройства заземляют сигнал. Кроме того, если это экранированный кабель, а разъем на другом конце заземляется удаленным устройством, он может полностью экранировать сигнал.
Если порт находится в режиме доступа / без тегов, теги VLAN удаляются коммутатором перед отправкой пакетов, поэтому они не обнаруживаются устройством.Если настроен для порта, Pockethernet может получать информацию CDP или LLDP, которая обычно включает собственный идентификатор VLAN. Если порт находится в режиме транка / с тегами или является портом доступа, также переносящим тегированные пакеты, вы можете использовать функцию монитора трафика, чтобы увидеть идентификаторы VLAN для кадров, отправляемых по каналу.
IntelliTone запатентован Fluke, поэтому, к сожалению, мы не можем его поддерживать.(Хотя оборудование на это способно)
Насколько близко мой телефон должен быть к Pockethernet для работы?В нормальных условиях Pockethernet должен находиться на расстоянии не более 10 метров от вашего телефона.
Для каких тестов мне нужен терминатор схемы разводки / обратной связи Pockethernet?Сторона терминатора со схемой разводки используется для проверки схемы разводки * барабанной дроби *.Сторона обратной связи используется для теста BER.
Могу ли я подключить Pockethernet к телефонной линии? Нет.
Технически устройство не должно быть им повреждено, но это все равно недопустимо, так как у него нет защиты от ударов молнии или подобных событий высокого напряжения, которые могут произойти на телефонной линии.
Если вы используете Pockethernet вместо камеры, вы можете: проверить кабель к камере, проверить, есть ли PoE на этом кабеле, проверить, можно ли установить сетевое соединение по кабелю с определенными настройками VLAN и целями ping.Если камера уже подключена к сети, ее можно отправить с другого порта Ethernet. Pockethernet не может подключиться к камере и получить изображение, изменить настройки и т. Д. Однако это будут программные функции, которые могут быть добавлены в будущем. (если вас это очень интересует, напишите нам об этом через info AT pockethernet.com)
Ограничен ли TDR до 300 м по причинам программного или аппаратного обеспечения? Сколько ошибок допустимо с помощью теста «BER»? Ethernet отказоустойчив, он все равно будет работать со многими ошибками, но с меньшей полосой пропускания.
Кабель хорошего качества, который установлен правильно, должен возвращать 0 ошибок. Несколько ошибок не должны быть серьезной проблемой, этот кабель все равно следует считать хорошим.
Чтобы просмотреть все часто задаваемые вопросы, нажмите здесь
Кабельные тестеры, кабельные локаторы, картографы неисправностей, картографические устройства
Почему выбирают кабельные тестеры AEMC?
Качество и простота использования
Инновационные портативные кабельные тестеры компании AEMC обеспечивают высочайшее качество и просты в использовании.Все модели оснащены кнопочным управлением и легко читаемым дисплеем данных.
Конкурентоспособные цены и быстрая доставка
Наши кабельные тестеры имеют конкурентоспособные цены, и мы предлагаем быструю доставку в течение одной недели (в наличии).
Безопасность
Наши приборы разработаны, изготовлены и испытаны в соответствии со стандартами EN 61010, CAT IV / CA III.
Эффективность – один инструмент для работы!
Кабельные тестерыAEMC ’Instruments надежно выявляют неисправности, обнаруживают металлические проводники, устраняют проблемы, измеряют длину кабеля и многое другое для телекоммуникационных, электрических, силовых и других кабелей – устраняя необходимость в нескольких приборах для выполнения работы.
Техническая поддержка
AEMC ® обеспечивает полную техническую поддержку по нашей горячей линии технической поддержки 800-945-2362 (доб. 351), поговорите прямо сегодня с одним из сотрудников нашей службы технической поддержки. Или отправьте свои вопросы нашей технической команде по электронной почте. [email protected]
Приложения (в зависимости от модели)
- Определите длину кабелей на катушках или трассах, в бухтах или в коробках
- Определить прокладку кабеля в стене, канале и других поверхностях
- Найдите неисправности кабеля и проводки LAN и расстояние до них
- Отслеживание кабелей для определения участков и местоположения
- Определить разрушение кабелей из-за влаги и других загрязнений
- Определить соединения телефонных кабелей и длину до них
- Найдите расстояние (футы или метры) до открытия и закрытия
- Тестовые патч-корды
- Тест на активную службу
- Макет сети карты
- Проверьте правильность установки разъемов RJ-45 на кабелях
- и другие. ..
..Запросить демонстрацию
Есть вопросы по использованию кабельных тестеров AEMC ® ? Мы рады провести демонстрацию с нашими техническими экспертами. Свяжитесь с нами по телефону (800) 343-1391 или напишите нам по адресу [email protected]
Advanced Cable Tester v2 – Всего фаз
Бесплатный комплект соединительного модуля (стоимостью 1600 долларов США), включенный в вашу покупку.
Advanced Cable Tester v2 – это самый быстрый и удобный способ всестороннего тестирования кабелей USB, Lightning и видеокабелей.Он обеспечивает:
- Краткое тестирование – Динамическая визуализация результатов тестирования
- Открытое тестирование – Динамическая визуализация результатов тестирования
- Тестирование непрерывности – Динамическая визуализация результатов тестирования
- Измерение сопротивления постоянному току для большинства проводов, с точностью до миллиом на заземляющих и силовых проводах, с разрешением в омах для большинства других проводов, проверка целостности только на высокоскоростных линиях передачи данных
- Проверка целостности сигнала линий данных до 12. 8 Гбит / с на канал
- Проверка электронного маркера
- Подключение / функционирование разъема Lightning (Apple Lightning Cables) *
- Защита от перенапряжения (Apple Lightning Cables) *
- Тестирование восстановления напряжения (Apple Lightning Cables) *
- Потребляемый ток в режиме покоя (Apple Lightning Cables) *
8 Гбит / с на канал* Для проведения этих тестов требуется членство в Apple MFi
Сочетая в себе молниеносную производительность с низкой стоимостью теста и прочной конструкцией, Advanced Cable Tester v2 обеспечивает быструю выборочную проверку кабелей, легкие для понимания отчеты, со 100% тестированием для лабораторных и производственных сред за небольшую часть времени. цена, время и труд по сравнению с другими решениями.Независимо от того, является ли ваше приложение 100% контролем качества на заводе или статистическим контролем процесса в лаборатории, Advanced Cable Tester v2 обеспечит высокую точность и точность с тщательным тестированием, без дорогостоящих осциллографов, нестандартных приспособлений или высококвалифицированного персонала, что позволит сэкономить сотни человек.
тысячи долларов.
Проверка целостности цепи проверяет все контакты на предмет обрывов, коротких замыканий и принципиально правильной проводки, предотвращая опасные ситуации, такие как замыкание VBUS на сигналы данных, изменение направления VBUS / GND и т. Д.
Проверка сопротивления постоянному току («DCR») подтверждает, что каждый вывод питания (VBUS и GND) способен пропускать требуемый ток в соответствии с применимыми спецификациями. Для кабелей Type-C каждый вывод питания измеряется индивидуально, затем тестируется кабель в целом. Критерии соответствия / несоответствия гарантируют, что кабель будет соответствовать требованиям спецификации, таким как IR Drop типа C. Если присутствует, линии SBU и CC Type-C также проверяются на DCR.
При тестированииE-Marker данные считываются с любого имеющегося E-Marker, а затем проверяются заявленные данные и мощность по сравнению с фактическими измеренными параметрами кабеля.Кроме того, оператор может задать такие поля, как идентификатор поставщика, идентификатор продукта, идентификатор теста, версии микропрограмм и оборудования, чтобы упростить определение прохождения / сбоя кабелей в процессе контроля качества.
ТестированиеLightning обеспечивает правильную работу вилки Lightning, включая правильное включение питания, перенапряжение, восстановление и тестирование тока покоя в соответствии со спецификацией Apple MFi.
Доступен REST API для интеграции Advanced Cable Tester v2 в более крупную тестовую инфраструктуру.Эта интеграция может быть очень высокоуровневой: получение только индикации прохождения / непрохождения в реальном времени; или гораздо более интегрированный: получение всех деталей для пользовательской обработки, анализа, регистрации и т. д.
Глазковая диаграмма, кабель USB типа C-C 10 Гбит / с Глазковая диаграмма провала, кабель USB Type C-C 10 Гбит / с
Advanced Cable Tester поддерживает тестирование большого количества кабелей с помощью системы легко заменяемых модулей. Каждый модуль рассчитан на 55 000 тестов, что гарантирует рентабельность и точность результатов тестирования кабеля.
- USB Type-C – USB Type-C (спецификации Type-C 1.3, USB 3.2 и более ранние версии). Поддерживаются полнофункциональные кабели и кабели USB 2.0 Type-C
- USB Type-C – USB Standard-A (спецификации USB 3.2 и более ранней версии)
- USB Type-C – USB Micro-B (спецификации USB 3.2 и более ранней версии)
- USB Type C – USB Standard-B (спецификации USB 3.2 и более ранней версии)
- USB Standard-A – USB Micro-B (спецификации USB 3.2 и более ранней версии)
- USB Standard-A – USB Standard-B (USB 3.2 и более ранние версии)
- Lightning (USB 2.0) на USB Standard-A
- Lightning (USB 2.0) – USB Type-C
- HDMI типа A – HDMI типа A (до 12,8 Гбит / с на канал)
- DisplayPort – DisplayPort (спецификации DisplayPort 2.0 и более ранней версии)
Тестируете кабели USB Type-C? Ознакомьтесь с нашей библиотекой образцов результатов тестирования кабелей Type-C – Type-C здесь.
Технический паспорт расширенного кабельного тестера можно загрузить с по этой ссылке.При покупке Advanced Cable Tester v2 предоставляется ограниченная гарантия сроком на один год для защиты от дефектов материалов и изготовления. Могут быть приобретены дополнительные расширенные гарантии, чтобы оставаться в актуальном состоянии по истечении первого года.
Инвестируйте в кабельный тестер
Промышленные гиганты Agilent Technologies, Fluke Networks и Textron являются одними из ведущих игроков на рынке кабельных тестеров.Все их маркетинговые стратегии подчеркивают тот факт, что тестирование выявляет проблемы, которые в противном случае могли бы остаться незамеченными. У хорошо выглядящего кабеля UTP может возникнуть множество проблем, ожидающих своей очереди, и чем более критично устройство, подключенное к сети через этот кабель, тем серьезнее последствия.
Категория 6: все в деталях
Как и большинство стандартов, недавно утвержденный стандарт электропроводки Категории 6 включает множество технических деталей. И хотя такие группы, как IEEE, Международная организация по стандартизации (ISO) и Ассоциация индустрии телекоммуникаций (TIA), определяют детали каждого стандарта проводки, производители и тестеры UTP отлично справляются с доведением этих деталей до уровня, который в целом IT-население может переварить.Вы должны быть знакомы с терминологией, чтобы купить подходящий инструмент для работы. Например, новейшие тестеры электропроводки – все категории 6 – относятся к тестерам уровня III, тогда как тестеры категории 5 относятся к уровню II (или IIe). Более высокий уровень обещает более жесткие спецификации тестов и повышенные показатели производительности. Вы или ваш установщик должны тестировать проводку категории 6 с помощью тестера уровня III. Не соглашайтесь ни на что меньшее, иначе результаты будут бессмысленными по сравнению со стандартом Категории 6.
Тестеры категории 6 включают тесты из предыдущих стандартов, чтобы гарантировать обратную совместимость для тестирования устаревших кабелей, одновременно решая задачу измерения более высоких характеристик.Кабельные тестеры Cat 5e были разработаны с расчетом на гигабитность, поэтому они охватывают диапазон частот от 1 МГц до 100 МГц. Тестеры категории 6 обеспечивают развертку до 250 МГц, что означает более эффективный кабель в сочетании с остальными показателями, включая отношение сигнал / шум. Новый верхний предел в 250 МГц означает, что более широкая труба гарантирована по сравнению с устаревшими стандартами (см. «Сравнение категорий 5e и 6» ниже, где описаны различия между критериями измерения Категории 6 и ныне устаревшими критериями измерения Категории 5e).
Универсальное обращение
LAN Tester, Тестер кабеля LAN – Primus Cable
Тестер LAN / Тестер кабеля
Обнаружение неисправности после завершения прокладки кабеля может быть утомительным и дорогостоящим. Качественный тестер кабелей сэкономит вам время и избавит от головной боли. Мы предлагаем кабельные тестеры, подходящие для широкого спектра кабельных проектов, для быстрого поиска и выявления неисправностей.
Мы поставляем удобные тестеры LAN, такие как новый тестер кабеля LanSeeker ™, который сочетает в себе функции тестера кабеля и тонального генератора в одном устройстве.Энергоэффективный и простой в использовании, этот тестер LAN не имеет даже кнопки питания. Просто подключите устройство к кабелю для проверки, и оно отобразит результаты в течение 2 секунд, а затем отключится через 5 секунд после отключения.
Другой хорошей альтернативой, которую мы предлагаем, является тестер Cable Prowler Ethernet. Это устройство представляет собой тестер кабеля Ethernet высшего класса с множеством функций. Этот тестер кабеля Ethernet проверяет длину кабеля, определяет состояние соединения, возможности соединения и обнаружение PoE.Он включает в себя полноцветный дисплей с внутренней памятью для сохранения и распечатки результатов тестирования кабеля. Технология TDR позволяет измерять длину кабеля и длину до места повреждения. Тестер кабеля Ethernet также обеспечивает достаточное питание для устройств с питанием, таких как телефоны VoIP.
Он обнаруживает хорошие соединения, открытые соединения, перекрещенные провода и разделенные пары. Этот кабельный тестер проверяет правильность сопряжения и целостность. Предусмотрены зажимы для ремня, а отверстия для шнурков встроены в корпус для удобства переноски.ProNavigator® также имеет возможность генерировать тональный сигнал для использования с тональными датчиками к расположенным кабелям.
Так как вам, вероятно, понадобится инструмент для обжима при обслуживании сетевого кабеля, универсальный кабельный тестер и инструмент для обжима ToolTest – это как раз то, что вам нужно. ToolTest – это одновременно инструмент для обжима и тестер кабеля. Проверить кабель на целостность, обрыв, короткое замыкание и неправильное подключение проводов. В этот кабельный тестер встроены даже инструмент для зачистки кабеля и резак. Часть инструмента для проверки кабеля является съемной.
Мы не просто еще один поставщик кабелей, мы предоставляем комплексные сетевые продукты для монтажников и технических специалистов. Не видите, что вам нужно? Позвоните нам, и наши опытные специалисты с радостью помогут вам.
Если у вас есть какие-либо вопросы, позвоните нам или напишите нам.
Кабельный тестерLivewire | Друг музыканта
{ “pageType”: “item_page”, “placements”: “3”, “placeNames”: “rr1, rr2, OOS2” }{ “slidesToShow”: 6, «slidesToScroll»: 6, “бесконечный”: ложь, “точки”: правда, “lazyLoad”: “ondemand”, “pauseOnHover”: правда, “стрелки”: ложь, “centerMode”: ложь, “отзывчивый”: [ {“breakpoint”: 1024, “settings”: {“slidesToShow”: 5, “slidesToScroll”: 5}}, {“breakpoint”: 768, “settings”: {“slidesToShow”: 4, “slidesToScroll”: 4}}, {“точка останова”: 640, “настройки”: {“slidesToShow”: 2, “slidesToScroll”: 2}} ] }
30.99 30,99 долл. США
Значок очков лояльностиОчки лояльности Значок
Заработайте 248 призовых баллов(2,48 доллара США на счете) Подробнее
Присоединяйтесь бесплатно и начните зарабатывать 8% с каждой покупки. Участники программы Rewards также получают предложения с двойным и тройным баллами, доступ к сделкам только для участников, а также выделенную телефонную линию для консультантов по Gear и купон на 25 долларов на ваш день рождения – все в нашем распоряжении.
Присоединись бесплатно Поделитесь своим местоположением Заказ в пределах 7 часов 48 мин. 12 сек.На складе, готово к отправке Заказы размещаются до 3 р.м. ET обычно отправляют в тот же рабочий день (кроме выходных и праздничных дней).
Доставить Изменить местоположение site1skuH81160000000000 правда MFI = 76 правда Изменить местоположение Инвентарь Msg Check MarkInventory Msg ExclamationIn Checkout PromoInventory Msg Download Icon- Транспортная компания позвонит вам, чтобы назначить дату и время доставки
- Кто-то должен быть дома, чтобы получить посылку
- Убедитесь, что вы измерили свой вход и у вас есть помощь, чтобы нести предмет в
Большинство заказов размещаются до 3 р.м. ET отправляет в тот же день (кроме выходных и праздничных дней).
in_stock Новый1234567891011121314151617181920 Добавить в корзину
×Тестер кабеля Livewire
30,99 долл. США- Бесплатная доставка
- Самые популярные
- Лучший продавец
- Низшая цена
Защита золотого покрытия
Защитите свое снаряжение Получать Детали
ПокрытиеGold выходит за рамки гарантии производителя и защищает ваше снаряжение от неожиданных повреждений. поломки, случайное повреждение при обращении и неудачи.Этот план распространяется на ваш продукт в течение одного, двух, трех или до пяти лет с даты вашей даты. из покупка стоит всего гроши в день и дает вам Комплексное решение, не вызывающее беспокойства, для защиты ваших инвестиций.
ПокрытиеGold включает:
- Неожиданные и непреднамеренные разливы, капли и трещины
- Нормальный износ
- Скачки напряжения
- Пыль, внутреннее тепло и влажность
Другие функции плана включают:
- Для продуктов стоимостью более 200 долларов США не применяется политика в отношении лимонов.Если один и тот же дефект выйдет из строя 3 раза, он будет заменены на 4-й пробой. (Не относится к сбоям из-за падений, разливов и трещин)
- Для продуктов стоимостью менее 200 долларов США, испытывающих указанные выше недостатки, подарочная карта «Друг музыканта» будет изданный на полную стоимость товара + налог.
- Покрытие транспортных расходов при необходимости ремонта или замены
- Планы могут быть переданы в случае продажи товаров
- Планы можно продлить на новую передачу
* Действуют ограничения и исключения.См. Условия и условия (открывается в новом окне) для получения подробной информации о программе
Срок действиядля New Gear начинается с даты покупки, но не заменяет политику возврата магазина или производитель покрытие.
Иконка Шеврон Правая {“id”: “H81160”, “categoryId”: “site1YFL”, “pageName”: “Кабельный тестер”, “pageUrl”: “/ pro-audio / livewire-cable-tester”, “thumbnailUrl”: “https://static.musICALfriend.com/derivates/4/999/159/210/DV017_Jpg_Thumbnail_1323217352872_A.jpg”, “addToCartUrl”: “/ pro-audio / livewire-cable-tester”, “hasFeatures”: “0”, “isAccessory”: “0”, “message”: “Тестирует Speakon, XLR, RCA, MIDI, USB, 1/4 & # 34 ;, 1/4 & # 34; TRS и банан.Помимо кабельной продукции, Live Wire использовала свой опыт в области аудиосвязи и применила его к множеству инструментов, которые помогают создавать общие решения для профессионалов в области звука. Включая оборудование для студии и сцены, Live Wire Solutions использует ту же бескомпромиссную философию проектирования, которую они используют для своих кабелей, с высококачественными деталями и вниманием к деталям, которые делают их надежными для критически важных приложений. Чтобы найти ответы на ваши повседневные проблемы в музыке, ваше решение простое: решения Live Wire.”, “value”: “30,99”, “priceMin”: “30,99”, “priceMax”: “30,99”, “priceSavingsMaxPrice”: “0.00”, “priceSavingsMaxPercent”: “23”, «инвентарь»: «593», “бренд”: “Livewire”, “reviewStarImageUrl”: “https://static.musICALfriend.com/img/brand/mf/cmn/Sprit-Sm-Stars.png”, «reviewStarRating»: «4,5», “reviewStarRatingInteger”: “9”, “reviewHowManyReviews”: “98”, “usedOrNew”: “новый”, “прекращено”: “0”, “onOrder”: “0”, “оформление”: “0”, “canBeSold”: “1”, “accessoryCategories”: “”, “stickerText”: “”}{ “slidesToShow”: 6, «slidesToScroll»: 6, “бесконечный”: ложь, “точки”: правда, “lazyLoad”: “ondemand”, “pauseOnHover”: правда, “стрелки”: ложь, “centerMode”: ложь, “отзывчивый”: [ {“breakpoint”: 1024, “settings”: {“slidesToShow”: 5, “slidesToScroll”: 5}}, {“breakpoint”: 768, “settings”: {“slidesToShow”: 4, “slidesToScroll”: 4}}, {“точка останова”: 640, “настройки”: {“slidesToShow”: 2, “slidesToScroll”: 2}} ] }
ОбзорТесты Speakon, XLR, RCA, MIDI, USB, 1/4 “, 1/4” TRS и банан.Помимо кабельной продукции, Live Wire использовала свой опыт в области аудиосвязи и применила его к множеству инструментов, которые помогают создавать общие решения для профессионалов в области звука. Включая оборудование для студии и сцены, Live Wire Solutions использует ту же бескомпромиссную философию проектирования, которую они используют для своих кабелей, с высококачественными деталями и вниманием к деталям, которые делают их надежными для критически важных приложений. Чтобы найти ответы на ваши повседневные проблемы в музыке, ваше решение простое: решения Live Wire.
Закажи сегодня!
{ “api_key”: “fee5c893-11c4-4cc8-b419-02f8d404de16”, “locale”: “en_US”, “merchant_group_id”: “15229”, “merchant_id”: “815274”, “page_id”: “H81160”, “review_wrapper_url”: “https://www.musICALfriend.com/write-review/pdp?pr_page_id=___PAGE_ID___”, “ENABLE_CONTENT_COLLECTION_MODAL”: ложь, “REVIEW_DISPLAY_LIST_TYPE”: “КОНДЕНСИРОВАННЫЕ”, “REVIEW_DISPLAY_PAGINATION_TYPE”: “ВЕРТИКАЛЬНО”, “style_sheet”: “https://static.musICALfriend.com/cmn/brand/mf/productionCss/powerReviewsOverride.r.css? vId = ecmd-2021.4.1-0d & cb = 3 “, “составные части”: { “ReviewDisplay”: “pr_review-display”, «QuestionDisplay»: «pr_question-display» } } Значок предупреждения Prop 65 ПРЕДУПРЕЖДЕНИЕ. Этот продукт может подвергать вас воздействию химических веществ, включая ди (2-этилгексил) фталат (DEHP), который, как известно в штате Калифорния, вызывает рак и вызывает врожденные дефекты или другие нарушения репродуктивной функции. Для получения дополнительной информации посетите сайт www.P65Warnings.ca.gov.{ “slidesToShow”: 6, «slidesToScroll»: 6, “бесконечный”: ложь, “точки”: правда, “lazyLoad”: “ondemand”, “pauseOnHover”: правда, “стрелки”: ложь, “centerMode”: ложь, “отзывчивый”: [ {“breakpoint”: 1024, “settings”: {“slidesToShow”: 5, “slidesToScroll”: 5}}, {“breakpoint”: 768, “settings”: {“slidesToShow”: 4, “slidesToScroll”: 4}}, {“точка останова”: 640, “настройки”: {“slidesToShow”: 2, “slidesToScroll”: 2}} ] }
Магазин с другом
Бесплатная доставка- Бесплатная стандартная наземная доставка (48 смежных штатов, исключая некоторые излишки веса и бывшие в употреблении / винтажные предметы).
- Заказы размещены до 15:00. ET обычно отправляют в тот же рабочий день.
На каждую гитару или бас-гитару, приобретенную у Musician’s Friend (электрическую или акустическую, New или Open Box), предоставляется двухлетняя защита от дефектов производителя.
Свяжитесь с нами для получения подробной информации Мы здесь для васНаши консультанты по снаряжению готовы помочь вам на протяжении всего процесса покупок. Позвоните или поговорите, чтобы получить совет эксперта и узнать о последних предложениях.
Свяжитесь с намиНаши консультанты по снаряжению готовы помочь.
Наш контактный центр в настоящее время закрыт.
Запросить обратный звонок Чат поддержки проактивного советникаНаши консультанты по снаряжению готовы помочь.
Начать Ищете что-нибудь еще? Найдите ответы в нашем Справочном центре{“product”: {“rep_id”: “site1prodH81160”, “sku_rep_id”: “site1skuH81160000000000”, “download”: false, “price”: “30,99”, “контрольная сумма”: “37155621032”, “name”: “Livewire” Cable Tester »,« sku_id »:« H81160000000000 »,« id »:« H81160 »,« stock »:« instock »,« brand »:« Livewire »},« dept »:« Pro Audio »,« category »: «Процессоры сигналов», «подкатегория»: «Испытательное оборудование», «pageName»: «product_detail»}
.
