ТОП-5 бюджетных LAN тестеров для витой пары: сравнительный обзор

Выбирая LAN тестер для витой пары и коаксиального кабеля, мы сталкиваемся с большим разнообразием приборов, представленных на рынке. Многие из них почти не отличаются по техническим характеристикам, а некоторые даже выглядят одинаково и отличаются только цветом. Однако это только на первый взгляд… Все нюансы проявляются уже после того, как выбор сделан и тестер попадает в руки специалиста. А нюансов, поверьте на слово, много. Бросается в глаза и исполнение корпуса, и материал из которого он выполнен, и функциональные особенности.

Общая классификация кабельных тестеров была описана в статье «Самое полное руководство по выбору кабельного тестера для витой пары». Однако в ней мы не углублялись в особенности бюджетных тестеров, поэтому более подробно остановимся на этом в данном обзоре.

ТОП-5 бюджетных LAN тестеров

Сравним функциональные особенности 5-ти наиболее популярных тестеров витой пары бюджетного сегмента:

	Greenlee PA1574	Hobbes LANtest Kit	Jonard MCT-468	Greenlee PA1594	Softing CableMaster 200

Интерфейс	RJ45, RJ12, RJ11	RJ45	RJ45, RJ11, RJ12	RJ45, Coax	RJ45
Отображение информации	светодиоды	светодиоды	светодиоды	светодиоды	LCD дисплей
Определение обрыва	+	+	+	+	+
Определение перепутанных пар	+	+	+	+	+
Определение, короткого замыкания	+	+	+	+	+
Определение расщепленных пар (Split)	–	–	–	+	+
Определение Cross Over кабеля	–	–	–	+	+

Как видно из таблицы, функциональные возможности первых трех тестеров идентичны. А последние два имеют более широкий функционал. Стоит также отметить, что возможности Softing CableMaster 200 не в полной мере отображены в таблице. Дополнительно он имеет поддержку номерных идентификаторов, тональный генератор, защиту от входного напряжения и т.д.

На лабораторном стенде сымитируем различные повреждения линии и посмотрим, как же справится с их идентификацией каждый из исследуемых LAN тестеров.

Тестирование STP кабеля без повреждений

На этом видео показана работа тестеров при тестировании STP кабеля без повреждений:

Как видно из видео, все тестеры прекрасно справились с поставленной задачей.

Из особенностей стоит отметить:

кабельный тестер Hobbes LANtest Kit кроме автоматического, имеет также и ручной режим переключения между тестированием каждой жилы, что позволяет остановиться в нужном месте. На взгляд автора это создает дополнительный комфорт в эксплуатации.
Кабельные тестеры Greenlee PA1574 и Jonard MCT-468 имеют две скорости тестирования. На низкой скорости конечно тоже достаточно комфортно идентифицировать повреждения, однако, все же менее удобно, чем в ручном режиме.

Кабельные тестеры Greenlee PA1594 и Softing CableMaster 200 выполняют тест наиболее быстро и сохраняют результат на дисплее, что значительно упрощает процесс диагностики.

Определение оборванной жилы UTP кабеля

На этом видео показана работа тестеров при определении оборванной жилы кабеля:

На видео видно, что результаты измерения тестеров Greenlee PA1574, Hobbes LANtest Kit и Jonard MCT-468 не отличаются. Все они фиксируют обрыв первой жилы кабеля, а также отсутствие экрана. LAN тестеры Greenlee PA1594 и Softing CableMaster 200 выполняют попарное тестирование, поэтому они отображают не обрыв 1-й из 8-ми жил, а отсутствие целостности 1-й из 4-х пар.

Определение оборванной 3-й пары UTP кабеля

На этом видео показана работа тестеров при определении оборванной 3-й пары кабеля:

Отображение этого повреждения аналогично для всех тестеров. Они показали обрыв жил 4-5.

Определение короткого замыкания между жилами 7-8, 4-й пары UTP кабеля

На этом видео показана работа тестеров при определении короткого замыкания между жилами 7-8, 4-й пары витой пары:

Этот режим уже показал существенные различия в показаниях разных приборов. Так, LAN тестер Greenlee PA1574 явно показывает замыкание, так как при подаче сигнала на 7 жилу, на удаленном модуле загораются два светодиода, соответствующие 7-й и 8-й жиле, то же наблюдается и при подаче сигнала на 8-ю жилу. Стоит также отметить, что зеленые светодиоды приятнее для глаз, однако, это субъективное мнение автора 🙂

Тестер Greenlee PA1594 отображает эту ситуацию мигающим светодиодом, соответствующим 4-й паре, кроме того, загорается идентификатор повреждения «SHORT», что переводится как короткое замыкание.

Softing CableMaster 200 тоже однозначно определил короткое замыкание в паре.

По показаниям же Hobbes LANtest Kit и Jonard MCT-468 невозможно четко идентифицировать короткое замыкание, потому как данный тип повреждения выглядит точно так же, как и обрыв пары. Стоит отметить, что тестер Hobbes LANtest Kit имеет два порта RJ45 на тестере. И при тестировании патчкорда (в случае, когда его начало и конец могут быть подключены к портам тестера) его показания не отличаются от Greenlee PA1574.

Определение короткого замыкания между жилами 2-6 разных пар (1-й и 2-й пары) UTP кабеля

На этом видео показана работа тестеров при определении короткого замыкания между жилами 2-6 разных пар (1-й и 2-й пары) витой пары:

С идентификацией данного типа повреждений тестеры Greenlee PA1574 и Softing CableMaster 200 справились отлично, показав какие жилы замкнуты между собой. Тестер витой пары и коаксиального кабеля Greenlee PA1594 идентифицировал короткое замыкание и отобразил мигающими светодиодами первую и вторую пары. Результаты измерения остальных невозможно однозначно трактовать как короткое замыкание.

Определение перепутанных жил 4-6 2-й и 3-й пары UTP кабеля (MISWIRE)

На этом видео показана работа тестеров при определении перепутанных жил 4-6 2-й и 3-й пары:

С идентификацией данного типа повреждения все исследуемые тестеры витой пары справились на «Отлично». Однако кроме идентификации перепутанных жил, тестеры Softing CableMaster 200 и Greenlee PA1594 отобразили тип повреждения «MISWIRE» (неправильная разводка).

Идентификация перепутанных жил в паре (Reversed pair)

На этом видео показана работа тестеров при определении перепутанных жил в паре (Reversed pair):

Аналогично предыдущему случаю, идентификацию данного типа повреждения все тестеры выполнили отлично, т. е. определили, что жилы 1-2 перепутаны. Кроме того, тестер Greenlee PA1594 отобразил тип повреждения «Reversed pair» (перевернута пара), а тестер Softing CableMaster 200 определил его как «MISWIRE» (неправильная разводка), что тоже правильно.

Идентификация расщепленных пар (Split pairs)

В этом случае правильность электрического контакта сохраняется, однако из-за ошибки монтажа (провода из двух разных пар объединены в «рабочую» пару) рабочая пара перестает быть «витой», что влечет повышение электромагнитного влияния пар друг на друга. Такое повреждение не каждый тестер способен обнаружить.

Исследуемые нами простые светодиодные тестеры витой пары Greenlee PA1574, Hobbes LANtest Kit и Jonard MCT-468 эту ошибку монтажа не способны определить, так как проверяют только электрическую целостность. Более сложные тестеры Greenlee PA1594 и Softing CableMaster прекрасно справились с поставленной задачей, не только показав неправильно обжатые пары, но и правильно определив тип неисправности – Split pairs.

На этом видео показана работа тестеров при идентификации расщепленных пар:

Тестирование кабеля Cross Over

На этом видео показана работа тестеров при тестировании кабеля Cross Over:

В связи с тем, что простые светодиодные LAN тестеры Greenlee PA1574, Hobbes LANtest Kit и Jonard MCT-468 выполняют тестирование только прямого электрического контакта. Поэтому даже исправный Cross Over кабель они определяют как неправильно обжатый, с указанием перепутанных жил. И если в случае тестирования исправного кабеля (как показано в видео) и зная схему разводки Cross Over еще хоть как-то можно определить ее правильность, то идентифицировать ошибку монтажа такого кабеля весьма затруднительно.

Тестер витой пары Softing CableMaster автоматически «понял», с каким типом кабеля он имеет дело, проверил правильность разводки и оценил кабель, выставив ему оценку «PASS» (Прошел). Вместе с тем, он все же показал, какие жилы с какими перепутаны.

Тестер Greenlee PA1594 автоматически не определяет Cross Over кабель, однако если переключится в режим измерения такого кабеля, то кабель тоже оценивается как исправный.

Выводы

В результате проведенного анализа функциональных возможностей тестеров витой пары можно подвести следующие итоги:

Softing CableMaster – наиболее удобный, но и более дорогой тестер из рассматриваемых в данном обзоре. Он с легкостью определил все имитируемые автором повреждения. Процесс тестирования занимает мало времени, благодаря отображению результатов измерения на ЖК экране. Это же создает и дополнительный комфорт при считывании результатов. Похожим по функционалу тестером является также Greenlee NetCat Micro, детальный видео обзор, которого можно посмотреть по ссылке.

Greenlee PA1594 – показал себя тоже как удобный и функциональный тестер. Он позволяет тестировать как витую пару, так и коаксиальный кабель. На удаленном модуле приведена распиновка T568A и T568B, что, несомненно, пригодится в ходе эксплуатации. Небольшое неудобство состоит в попарном измерении, однако это с лихвой компенсируется высокой скоростью тестирования благодаря статическому отображению результатов.

Greenlee PA1574, Hobbes LANtest Kit и Jonard MCT-468 – это наиболее простые и дешевые из исследуемых тестеров. В общей сложности, они справились с задачей. Однако LANtest Kit и MCT-468 не позволили однозначно определить тип повреждения в кабеле: «Короткое замыкание» или «Обрыв», так как одинаково отображают эти повреждения. С другой стороны – они ведь показали, что с кабелем что-то не так…

На этом фоне выгодно выглядит тестер витой пары Greenlee PA1574, у которого не было обнаружено ни одного недостатка.

К преимуществам LANtest Kit стоит отнести ручной режим тестирования (переключения между тестируемыми жилами), что, по мнению автора – удобно для локализации повреждений. Тестеры Greenlee PA1574 и Jonard MCT-468 реализовывают эту задачу при помощи двух скоростей тестирования:

высокая – для быстрой проверки;
низкая – для определения повреждений.

И, как было указано ранее, зеленые светодиоды, использованные в этих тестерах, приятнее для глаз и позволяют более комфортно считывать результаты измерений.

Как видите, каждый из тестеров имеет свои преимущества и недостатки. В зависимости от необходимого функционала и стоимости решения каждый специалист может выбирает наиболее оптимальный для себя вариант.

См.

также:

Обзор LAN тестера, на примере проверки патч-кордов RJ-45

Привет друзья. Наконец-то получил посылку с бюджетным LAN тестером NSRT468 для проверки телефонных кабелей и патч-кордов витой пары.

Брался данный девайс для проверки именно патч-кордов витой пары на разъёмах RJ-45. Очень часто бывает так, что в процессе работы где-то перегибается провод, и какая-то жила просто обламывается, и перестает работать. Благодаря этому тестеру, можно легко найти в какой желе проблема, и при необходимости пере обжать весь провод, к примеру на 4 провода. Известно, что патч-корды обжатые на 4 провода, поддерживают скорость 100мб, что для интернета вполне подойдет. Это очень актуально, если провод довольно длинный, не ясно где обрыв, а новый купить просто нет возможности.

Конечно, есть профессиональные тестеры, которые показывают в каком проводе и каком расстоянии обрыв, и длину самого провода меряют, но это оборудование будет актуально для профессионалов, мне же достаточно и такого прибора.

Для проверки буду использовать два патч- корда, это прямой и кроссовый. Прямой обжим витой пары используется для подключения компьютера к модему, роутеру, свичу и любой другой сетевой аппаратуре. Такой обжим является универсальным, и поддерживает скорость гигабит при использовании 8 проводов, при использовании 4 проводов 100мб. Обжимать его очень просто, провода соответствуют друг другу, то есть 1=1, 2=2 и т.д. На изображении видно более детально.

Прямой обжим витой пары

Для теста, провод с прямым обжимом у меня есть, обжимать буду другой, так называемый кроссовый обжим. Этот вид патч-кордов используется для соединения между собой компьютеров без использования сетевых коммутаторов. Порядок обжимки проводов видно на изображении ниже.

Кроссовый обжим витой пары()

Для обжимки нам понадобятся: обжимной инструмент, два штекера RJ45 и кусок витой пары.

Инструмент для обжимки питой пары

Выставляем провода согласно картинке для кроссового обжима, обрезаем неровные края и вставляем в штекер.

Расстановка проводов

Засовываем провод так, чтоб с другого конца видно было кончики проводов, потом, обжимаем сам провод.

Надетый и обжатый RJ45

В такой последовательности делаем второй конец

Теперь о самом тестере.

Поставляется тестер он в защитном чехле, что очень удобно в процессе эксплуатации.

Питание производится от 9 вольтового элемента типа крона. Сам тестер состоит из двух частей, это главная «задающая часть» с светодиодами и переключателем режима работы, и ответная, которая показывает какой провод сейчас звонится. Части тестера друг от друга легко отсоединяются.

Разъеденные части тестера

Переключатель имеет 3 положения, это OFF(выключен), ON(работа в обычном режиме), S(медленное переключение ).

Проверка прямого кабеля.

Подключаем в разъемы кабель, включаем тестер. Поочерёдно должны загораться лампочки от 1 до 8 на обоих частях тестера . Если на каком-то этапе какая-то лампочка не загорелась, значит на той желе и обрыв.

тестирование 2 пина прямого патч-корда

тестирование 3 пина прямого патч-корда

Проверка кроссового кабеля.

Более сложнее обстоит дело с проверкой кроссового кабеля. Так как провода там состоят не поочередно, то и в результате лампочки будут загораться в таком порядке:

1 = 3

2=6

3=1

4=4

5=5

6=2

7=7

8=8

Проверка кросс кабеля. 2 пин звонится с 6 на ответной части

Если провод вставим наоборот, последовательность поменяется местами. В принципе, если лампочка загорелась, то контакт уже есть.

Очень порадовала возможность работы без использования ответной части. Вместо нее может послужить сетевая карта компьютера или другого сетевого оборудования.

тестер подключен к сетевой карте компьютера

Это означает, что если подключить один конец в сетевую карту, другой в задающую часть, то лампочки будут поочередно загораться, свидетельствуя о работоспособности патч-корда, или наоборот о обрыве.
Кстати, штекера RJ45 тоже покапал на алиекспресс:

Коннекторы Rj45

Ссылки для покупки на алиекспресс:

LAN Тестер;
RJ45;
НАБОР ИНСТРУМЕНТА ДЛЯ ОБЖИМКИ

Всем спасибо за просмотр. Надеюсь было полезно.

Весь инструмент и расходники, которые я использую в ремонтах находится здесь.

Если у Вас возникли вопросы по ремонту телевизионной техники, вы можете задать их на нашем новом форуме .

Загрузка…

Тестер витой пары. 🙂

Тестер витой пары.
Один из рабочих инструментов:
системного администратора / монтажника / эникея.

Предисловие

Бывают в жизни моменты что ты меняешь работу и получаешь объект в наследство.

Мега круто если ты получаешь в наследство карту топологии и разводки сети, но обычно ее нет.
В компаниях среднего сегмента максимум все сводиться к пересечению с передающим админом и пояснению там вот то, вон там это и на этом все кончается.
А если на объекте есть аналоговая телефония, то хаос умножается на X2. А если учесть, что сам объект расположен на Х этажах то хаос возрастает на Х10.
Вот как-то так начиналось знакомство в одной из компаний в которой я кого-то работал.
На помочь мне был закуплен тестер витой пары с прозвонкой линии.

Так как темпы роста стояли на месте, но Фэн-шуй у руководства был иной, мини коморки сотрудникам строились на лету. Конечно новым сотрудникам нужен был и аналоговый телефон, и интернет.
Этот инструмент помогал мне всегда.

Обзор будет в сравнении с той моделью что была у меня ранее. Обозначим его как Т1.

Фото

Героя обзора приезжает в картонной коробке, без чехла что в некем плане минус.

Комплект:

База (Трансмиттер)
Ресивер
Провод для подключения rj45
Провод для подключения к телефонной линии
Что он умеет:
1) Режим TEST Проверить витую пару на корректность обжима.
2) Режим SCAN трассировка витой пары.
3) Проверка аналоговой атс на работоспособность. (малополезная в текущих реалиях функция)
4) Проверка полярности провода телефона. (малополезная в текущих реалиях функция)

Первое что хочется заметить инструмент в руках и чувствуется качественный инструмент, ровное литье корпуса, подогнанные размеры обозначения, хороший пластик. Одним словом инструмент, а не игрушка!

Тестируем первую и вторую нужные функции, третью и четвертую функцию протестировать просто мне уже негде.
Режим TEST.
Проверяем витую пару: Вставляем провод в приемник и ресивер жмем TEST. Лампочка начинает поочередно моргать.Если все обжато верно, лампочки на ресивере и базе будут поочередно моргать, соответствуя номеру 1=1 ит.д. Специфичное отличие от тестера Т1 что надо нажать клавишу тест, без нажатия режим проверки не запуститься.
У героя обзор огромный плюс: Если нажать тест без подключенного провода лампочки не моргают, но если подключить провод то они начинают моргать когда на том конце ресивер. Можно подключить ресивер, а самому уйти с базой и запустить тест. С тестером Т1 такой трюк не прокатит, так как ее база сразу моргает лампочками при включении режима, независимо воткнута витая пара или нет.

Режим SCAN (Прозвонка линии) супер фича этого тестера. Подключаем базу к нашей витой паре и на том конце просто подносим ресивер зажав кнопку, чем ближе наш провод, тем четче слышен сигнал из ресивера. Вы сразу отыщите нужный провод из пучка таких же проводов. Прелестно, не так ли?)
Отличие от тестера Т1: Тональность более контрастная. Ресивер у тестера Т1 сильно фонил даже от пальца, и громко ловил наводки от сети 220.
Ресивер из обзора не чувствителен к пальцу, и в разы менее чувствителен к помехе от сети 220. Определить провод подключенный к базе в разы быстрее.
Также в режиме SCAN можно искать и другие провода подключив через крокодилы или сканировать провод до разрыва.

На ресивере есть фонарик, светит как хорошая зажигалка)
Сбоку есть разъем для подключения наушника размер 2,5. (чтобы услышать сигнал в режиме SCAN, когда ооооочень шумно в серверной)

Взглянем что у нас внутри тестера (Фотографии кабельные):

Микросхема бережно затерта. Сама пайка чиста без остаточных соплей.
На плате видно место под BNC коннектор, а в инструкции в картинках есть описание, но производитель его не установил.
Минусы:
разъем для подключения наушника размер 2,5. могли бы сделать стандартные 3,5.
Не цифровой FLUKE)
Плюсы:
Работает качественно.
Исполнение (хороший пластик, литье и позиционирование, в отличие от дешевых аналогов)
Удобный, крупный переключатель режимов.
Реализация режимов.
Это тот самый случай когда стоит купить эту модель по сравнению с версией Т1.
Дочь одобряет)

Магазин дает скидку 20%
по купону:c21a98

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

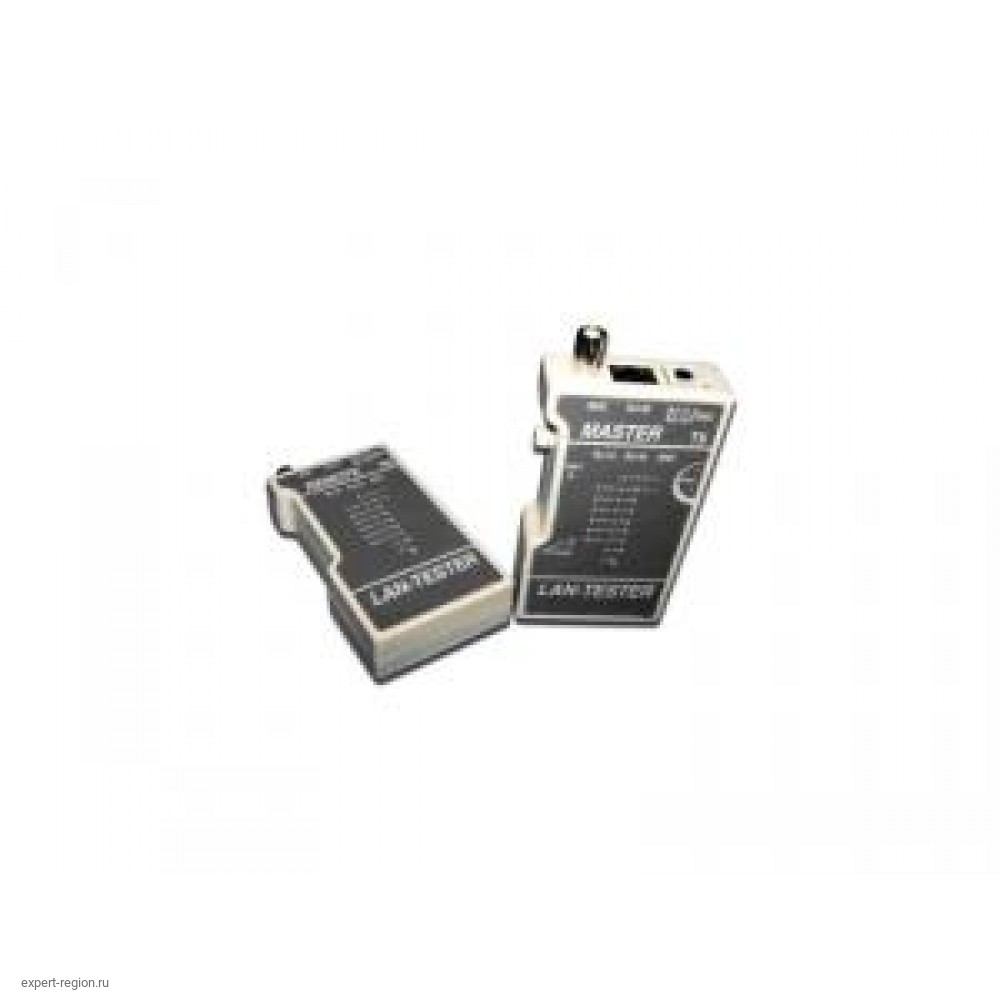

LAN тестер XT-468

Тестер XT-468 запрещается использовать в активной цепи!

Описание
Прибор для тестирования магистралей и патч-кордов.
Позволяет тестировать кабель оконцованный коннекторами RJ-45, RJ-11, RJ-12.

Состоит из активной и пассивной части (заглушки с пищалкой).

Активная часть питается от батарейки типа “Крона”.
С помощью этого тестера можно протестировать линию на правильность разводки, обрыв, короткое замыкание и полярность пар.

Тестер состоит из двух модулей – передатчика (обозначен как «master») и приемника («remote»). В передатчик нужно установить девятивольтовую батарейку типа «крона» (в комплекте отсутствует). Далее в подходящее гнездо на «master» вставляется один конец кабеля, а в такое же гнездо на «remote» – другой. На передатчике есть трехпозиционный выключатель. Если сдвинуть его в положение On, светодиоды на тестере начнут мигать. Если переключить в S, темп мерцания замедлится.

Если же сигнал вообще никуда не идет (например, штепсель не вставлен в разъем на тестере), мигает только один диод, над выключателем. А когда кабель вставлен в оба модуля, диоды под номерами с 1 до 8 поочередно загораются и на приемнике, и на передатчике (они соответствуют 8-ми жилам витой пары) – конечно, если жилы кабеля целы, а концы обжаты правильно. Диод же, обозначенный буквой G, будет светиться только при наличии заземления (при тестировании кабеля FTP).

Если один из диодов не загорается, значит, сигнал не проходит по жиле с этим номером. Допустим, если не горит диод 2 на передатчике, сигнал обрывается на втором слева проводнике в коннекторе, вставленном в передатчик. При замыкании жил на «мастере» диоды загораются как положено, а на приемнике не горят два (три, четыре) диода либо при загорании одного индикатора на передатчике на приемнике вспыхивают два. Эти проблемы чаще всего решаются переобжатием концов витой пары. Если оно не помогает, возможно, поврежден сам провод – в таком случае его придется заменить, так как данный тестер не может указать, насколько далеко от конца кабеля разрыв (а бывают девайсы, которые могут и это, – они дороже и сложнее в обращении).

Если диоды на передатчике загораются строго по очереди, а на приемнике – в неправильном порядке, значит, проводники перепутаны местами. Например, если после шестого загорается сначала восьмой, а потом седьмой диод, значит, жилы 7 и 8 заняли места друг друга. Необходимо отрезать штепсель и обжать конец кабеля, внимательно проследив за корректным порядком жил – для этого на них сделана разноцветная изоляция (бело-оранжевая, оранжевая, бело-зеленая, синяя, бело-синяя, зеленая, бело-коричневая, коричневая).

При проверке телефонных кабелей тестер используется так же, как с витой парой, только гореть будут первые шесть диодов. Ну и штепсель надо вставлять в разъем RJ-11.

Кратко:

При тестирование необходимо следить за последовательностью загорания индикаторов на удаленной части тестера:
В рабочем состоянии:
Витая пара FTP (RJ45- прямая раскладка кабеля) : 1-2-3-4-5-6-7-8- G

Витая пара UTP (RJ45- прямая раскладка кабеля) : 1-2-3-4-5-6-7-8

RJ 12 (прямая): 1-2-3-4-5-6

RJ 11 (прямая): 2-3-4-5

Если один из кабелей имеет разрыв, то индикатор на удаленной части тестера с номером этого кабеля не горит.

Если возникает замыкание между кабелями то не горят индикаторы соответствующие данным кабелям.

Кабельный тестер+тональный генератор для витой пары, коаксиала, LCD дисплей, разъемы RJ-12, RJ-45, BNC, USB, измерение длины NF-308

*Характеристики передатчика NF-308*
Максимальная дистанция обнаружения	2000 м
Максимальная дистанция картирования кабельной топологии (карты прокладки кабелей)	1000 м
Диапазон измерений длины витой пары	1 ~ 350 м / 3 ~ 200 футов
Погрешность измерений диапазона длины витой пары	5 %
Погрешность калибровки	3% (± 0. 5 м / ± 0.5 фута)
Длина калибруемого кабеля	> 5 м
Погрешность измерений	5% (± 0.5 м / ± 1.5 фута)
Результат измерений	в метрах, футах
Калибровка длины	пользователь может самостоятельно выбрать калибровочный образец известной длины, но не менее 5 м
Максимальный рабочий ток	70 мА
Частота генерируемого сигнала	225 Гц
Тональный режим	2-х тоновый генератор
Уровень выходного сигнала	15 Вп-п
Защита от повышенного напряжения	АС < 60 В DC < 42 В
Типы тестируемого / обнаруживаемого кабеля	витая пара STP/UTP CAT-5E, CAT-6, коаксиальный кабель, телефонный кабель, USB кабель и другие металлические проводники
Режим работы тестера	OFF: режим тестирования кабелей и соединений SCAN: режим обнаружения проводника
Проверка ошибок	разрыв цепи, короткое замыкание, обратное соединение, перекрестная наводка
Дисплей	4 х 16-символьный ЖК-дисплей, видимое поле – 61. 6 х 25.2 мм, подсветка
Автоматическое отключение	при отсутствии активных действий в течении 30 мин
Тип батареи питания	батарейка типа “КРОНА” (6F22) 9 В
Габаритные размеры	185 x 105 x 50 мм
Разъемы	MAIN (M), LOOPBACK (L), BNC, RJ45, RJ11, USB Type – A
*Характеристики приемника NF-308S*
Частота генерируемого сигнала	225 кГц
Максимальный рабочий ток	70 мА
Максимальное удаление	300 м
Оповещение	звуковое
Тип батареи питания	батарейка типа “КРОНА” (6F22) 9 В
Габаритные размеры	218 x 46 x 29 мм
*Характеристики дистанционного датчика NF-308*
Подключение датчика	до 8 дистанционных датчиков
Разъемы	RJ45 (R), BNC
Габаритные размеры	84 х 34 х 27 мм
*Возможности*	измерение длины витой пары, калибровка длины, обнаружение ошибок прокладки или соединения, обнаружение нужной линии, проверка целостности кабеля, определение короткого замыкания, обрыва кабеля, расщепленных пар, трассировка и идентификация кабельных линий
*Общие характеристики*
Рабочая температура	-10°С ~ +60°С
Вес	600 г
*Комплектация*	тестер NF-308 – 1 шт беспроводной приемник – 1 шт терминальный датчик – 1 шт кабель-переходник RJ45 – RJ45 (патч-корд) – 1 шт кабель-переходник RJ11 – патч-корд RJ11 (патч-корд) – 1 шт кабель-переходник RJ11 – крокодилы – 1 шт наушники – 1 шт сумка-чехол на ремне – 1 шт

Тестеры для витой пары ITK® – быстрая проверка целостности кабеля и правильности монтажа

Новые тестеры для витой пары ITK® предназначены для тестирования кабеля типа витая пара и коаксиального кабеля.

Тестеры для витой пары ITK® предназначены для тестирования кабеля типа витая пара и коаксиального кабеля. Состоят из двух частей: активной (Master) и удаленной (Remote). С помощью тестеров ITK® можно быстро выявить перепутанные пары, обрыв кабеля, короткие замыкания. Кроме того, тестеры проверяют правильность монтажа, заземление, целостность изоляции.

Тестер для витой пары RJ11/RJ45

В процессе организации структурированных кабельных систем и работы с кабелем невозможно обойтись без проверки правильности монтажа. Специально для этих целей ITK производит тестеры для витой пары, предназначенные для поиска обрывов, коротких замыканий, перепутанных пар и проводников, а также проверки целостности изоляции. Все тестеры отлично подходят для большинства видов сетей и совместимы с оборудованием для СКС и кабелями других производителей.

Многофункциональность: поиск обрывов, коротких замыканий, перепутанных пар и проводников.
Проверка правильности монтажа, заземления, целостности изоляции.
Подходит для разных типов кабеля.
Две скорости тестирования кабеля.
Компактный размер.

Тестер для витой пары 4в1 RJ45/RJ11/BNC/USB с элементом питания

Многофункциональность: поиск обрывов, коротких замыканий, перепутанных пар и проводников.
Проверка правильности монтажа, заземления, целостности изоляции.
Подходит для разных типов кабеля.
Поддерживает разъемы RJ-45/11, BNC, USB.
Компактный размер.
Чехол и элемент питания в комплекте.

Стоимость кабельных тестеров ITK и сроки поставки в Санкт-Петербург запрашивайте у наших менеджеров

Тестер кабелей для витой пары и 10-гигабитных кабелей

Сертификация медной кабельной системы с витой парой для развертывания Ethernet 10 Гбит / с.

В центрах обработки данных набирает популярность 10GBASE-T поверх медной витой пары. Активные устройства, такие как коммутаторы, серверы и сетевые карты, становятся доступными для поддержки 10GBASE-T. Комитет по стандартам Института инженеров по электротехнике и радиоэлектронике (IEEE) одобрил стандарт 10GBASE T, IEEE 802.3an, еще в июне 2006 года. Этот стандарт определял минимальный уровень производительности для медных кабелей на основе витой пары. Кроме того, кабельная промышленность разработала каналы категории 6A и класса E _A для поддержки 10GBASE-T на длине 100 м (328 футов) по витой паре.

Сертификация и стандарты

Сертификация медной витой пары и кабельной системы обеспечивает уверенность в том, что установленная кабельная система обеспечивает полосу пропускания и производительность, необходимые для надежной работы 10GBASE-T, до того, как сетевые устройства будут приобретены и установлены.

Существующие кабельные системы категории 6 или класса E могут удовлетворять требованиям 10GBASE-T, установленным в IEEE 802.3an. Однако эти устаревшие кабельные системы имеют ограниченную длину (35 м), что соответствует требованиям к передаче. Повторная сертификация этих установленных каналов на соответствие IEEE 802.3an (также TIA-TSB155 или ISO TR 24750) даст окончательный ответ.

Параметры теста

Полевая сертификация установленной витой пары для 10GBASE-T включает все параметры тестирования, указанные в ANSI / TIA-568-C.2 и ISO / IEC 11801: 2011, издание 2.2 для каналов категории 6A / класса E _A. В таблице 1 перечислены эти параметры испытаний. Основным изменением для 10GBASE-T является частотный диапазон для этих тестов, который теперь расширяется до 500 МГц для поддержки более высоких скоростей передачи данных технологии сигнализации 10GBASE-T. Эти стандарты кабелей относятся к устаревшим параметрам тестирования, перечисленным в таблице 1, как к параметрам тестирования «в канале». Мы должны добавить параметры тестирования посторонних перекрестных помех, чтобы завершить полевую сертификацию для 10GBASE-T.

Тестовый параметр – «Старое» имя	Тестовый параметр – «Новое» имя
Вносимая потеря (IL)	Вносимая потеря (IL)
Перекрестные помехи на ближнем конце (СЛЕДУЮЩИЙ)	Перекрестные помехи на ближнем конце (СЛЕДУЮЩИЙ)
Суммарная мощность на ближнем конце (PS NEXT)	Суммарная мощность на ближнем конце (PS NEXT)
Коэффициент затухания к перекрестным помехам (ACR)	Отношение затухания к перекрестным помехам – ближний конец (ACR-N)
Коэффициент затухания суммарной мощности и перекрестных помех (PS ACR)	Коэффициент затухания суммарной мощности и перекрестных помех – ближний конец (PS ACR-N)
Перекрестные помехи на дальнем конце (FEXT)	Перекрестные помехи на дальнем конце (FEXT)
Равноуровневые перекрестные помехи на дальнем конце (ELFEXT)	Отношение затухания к перекрестным помехам – дальний конец (ACR-F)
Сумма мощности равного уровня перекрестных помех на дальнем конце (PS ELFEXT)	Коэффициент затухания суммарной мощности и перекрестных помех – дальний конец (PS ACR-F)
Возвратный убыток (RL)	Возвратный убыток (RL)
Схема подключения	Схема подключения
Задержка распространения	Задержка распространения
Задержка перекоса	Задержка перекоса
Длина	Длина

Перекрестные помехи пришельцев

Чужеродные перекрестные помехи возникают между парами проводов в разных соседних кабельных линиях.Таким образом, параметры теста Alien Crosstalk называются параметрами теста «между каналами». Чужеродные перекрестные помехи могут возникать между любыми двухпроводными парами в кабельном пучке. Необходимо измерить совокупное воздействие всех пар проводов в пучке на тестируемую пару проводов. Испытательными параметрами для определения этого комбинированного воздействия являются: суммарная мощность внешних перекрестных помех на ближнем конце (PS ANEXT) и отношение суммарных мощностей внешнего затухания к перекрестным помехам на дальнем конце (PS AACR-F). Чужеродные перекрестные помехи являются наиболее значительным источником помех или шума для приложения 10GBASE-T по кабелю витой пары.Характеристики посторонних перекрестных помех будут определять предел расстояния для установленных кабелей категории 6 или класса E.

Тестер DSX-5000 CableAnalyzer ™ от Fluke Networks полностью поддерживает процесс полевой сертификации кабельной витой пары в соответствии со стандартом IEEE std. 802.3an и стандарты кабельной промышленности. DSX-5000 не только выполняет функцию «внутриканального» соединения, но также выполняет функцию «межканального» перекрестных помех. Подробная информация о методологии тестирования и параметрах тестирования описана в официальном документе «Как сертифицировать кабели на основе витой пары для Ethernet 10 Гбит / с».

Вывод

Надлежащая сертификация любой кабельной системы на основе витой пары, новой или старой, дает окончательный ответ на вопрос, будет ли система в установленном виде поддерживать 10GBASE-T. Выберите стандарт (критерии) IEEE для сертификации установленных кабелей категории 6 или класса E. Кабельные системы категории 6A / класса EA, конечно, должны соответствовать требованиям, установленным в стандартах ANSI / TIA и ISO / IEC. Эти требования превышают требования к производительности 10GBASE-T.

Свяжитесь с нами

U.S. / Канада: 1-800-283-5853
Международный: 1-425-446-4519
[электронная почта защищена]
Программа обслуживания и поддержки Gold

Понимание тестеров сетевых кабелей – Сертификация CompTIA Network +

Этот контент взят из нашего учебного курса по сертификации CompTIA Network + Video. Начни тренироваться сегодня же!

В этом посте инструктор CompTIA Network + Рик Трейдер демонстрирует обычные кабельные тестеры и способы их использования в сетевых конфигурациях.

Ранее мы покрывали кабели и разъемы, поэтому теперь давайте рассмотрим некоторые инструменты, которые мы можем использовать для тестирования различных кабелей в нашей среде.

Кабельные тестеры

Правильное подключение
Возможности подключения

Первый – это простой кабельный тестер. Поскольку вы можете создавать свои собственные кабели, например, устанавливать наши собственные концы RJ45 или BNC, мы хотим убедиться, что эти кабели были правильно подключены.

Одна из вещей, на которую мы можем обратить внимание, это правильно ли мы подключены с помощью этого кабельного тестера. Это также позволяет нам проверять подключение от одного конца до другого.

Давайте взглянем на простой кабельный тестер.

Эти простые кабельные тестеры недороги. Вы можете купить их в большинстве компьютерных магазинов, куда бы вы ни пошли.

Сначала мы рассмотрим этот синий LinkMaster.

Вы заметите на синем, у нас здесь есть ряд кабелей, и на нем есть световые индикаторы. Это покажет нам, правильно ли мы подключены. Он также показывает нам настоящие T568 ‑ A и 568 ‑ B, а также фактический способ прокладки кабеля.

Мы подключим концы к тестеру (мы уже знаем, что это хороший кабель), но мы всегда хотим убедиться, что мы тестируем наш кабельный тестер с заведомо годным, чтобы убедиться, что мы используем хорошие кабели.

Затем мы нажимаем кнопку, она гаснет и проверяет кабель.

Это проверка того, что контакт 1 подключен к контакту 1, а контакт 2 – 2, 3 вместе, 4, 5 и т. Д.

Это хороший тест. Все, что он делает, это тестирует кабель.

Этот другой кабельный тестер делает то же самое, но дает немного другое изображение.

Мы снова подключим кабель к одному кабельному тестеру и заметим, что он выходит, и он показывает мне, что контакты 1 и 2, 3,4, 5 и т. Д.… Полностью, чтобы убедиться, что все они подключены правильно.

Это заведомо исправный кабель.

Теперь давайте посмотрим на другой хороший кабель, но на самом деле это перекрестный кабель. Я знаю это по проводам.

Мы подключим это к кабельному тестеру и включим.

При подключении начинает мигать. Там написано: «Эй, у меня открытая позиция».

На этом перекрестном кабеле контакты 4 и 5 не подключены, также обратите внимание, что 1 и 3 поменяны местами, 2 и 6 поменяны местами, а 2 и 6 на другом конце 1 и 3 поменяны местами.Это показывает нам, что на самом деле это кроссовый кабель. Это показывает, что кабель плохой.

Если я использую оригинальный простой тестер, обратите внимание на то, что он сообщает нам, что у нас плохой кабель.

1, 2 и 3,6 не обнаруживаются, а 4,5,6,7 и 8 даже не подключены правильно.

В этом конкретном случае кабели четвертый и пятый даже не были подключены. Это показывает мне, что у меня неправильно подключен кабель. Это позволяет мне снова уйти. Это позволяет мне входить и проверять свои кабели и выходить на улицу, чтобы правильно смотреть на вещи.

Wire Mapper (Certifier)

Connectivity
Attenuation
Crosstalk

Wire Mapper иногда называют сертификатором. Составитель схемы проводов может делать то же самое, что и кабельный тестер. Он может проверить мою связь.

Например, мы можем установить петлю на одном конце и подключить устройство отображения проводов на другом конце. Он проверит подключение. Это будет проверка, чтобы убедиться, что я правильно подключен.

Затухание:

Еще он может проверить провод на затухание.Это гарантирует, что у меня не будет слишком большого падения сигнала от одного конца до другого. Часто, если провод выходит за рамки технических характеристик, если проложить кабели длиннее, чем разрешено, вы увидите, что затухание падает. В результате мы получим несогласованную передачу данных.

Перекрестные помехи:

Он также будет проверять перекрестные помехи. Перекрестные помехи, например, могут быть вызваны раскрученными проводами, когда патч-панель была построена, или плохие разъемы могут вызвать перекрестные помехи.

Мы также можем получить перекрестные помехи из-за того, как кабель проходит по кабелю. Таким образом, устройство отображения проводов дороже простых тестеров, но также предоставляет больше возможностей для тестирования.

Адаптер обратной связи

Проверка сквозного подключения

Следующий тип устройства, который мы можем использовать, называется адаптером обратной петли. Что делает адаптер обратной связи, так это то, что он берет контакты с 1 по 8, берет первый и третий контакты и связывает их вместе.

Далее он возьмёт штифты 2 и 6 и свяжет их вместе.

И, наконец, возьмем штифты 4 и 5 вместе, затем 7 и 8 вместе.

Что это на самом деле будет делать, так это установить петлю. Это то, что вы обычно видите в магазине. Это просто.

Если бы мы открутили это, вы бы увидели, что первый и третий контакты соединены друг с другом. Что мы можем сделать, так это подключить это и действительно убедиться, что у нас есть световой индикатор связи. Это покажет, что наша карта сетевого адаптера полезна.

Вот тот, который мы сделали.

Мы взяли разъем RJ45 с небольшим отрезком кабеля витой пары, а затем скрутили его, подключив 1 и 3, подключив 2 и 6, подключив 4 и 5, 7 и 8.

Снова мы можем подключить это к задней части машины или мы можем подключить это к кабелю и установить петлю.

Наконец, немного дороже. Если вы посмотрите здесь, то увидите, как на самом деле он закручен по бокам.

Это на самом деле спроектировано так, что мы можем подключиться к задней части компьютера, чтобы обеспечить обратную связь для карты сетевого адаптера – или мы можем подключить ее к концу кабеля и обеспечить петлевую проверку на конце кабеля. .

Это просто разные производители, они по-разному делают адаптеры loopback.

Мультиметр:

Проверить подключение
Напряжение
Короткое против разомкнутого

Следующее устройство, которое мы могли бы использовать в нашей среде, называется мультиметром.Традиционно большинство людей будут использовать мультиметры для проверки напряжения, будь то напряжение переменного или постоянного тока. Они могут проверять напряжение переменного тока и убедиться, что розетка правильно подключена, или убедиться, что удлинитель работает правильно или панель питания работает правильно.

DC можно использовать для проверки напряжения, возможно, вашей батареи CMOS или батареи, которая может быть у вас в вашей среде, или даже батареи вашего ноутбука.

Мы также можем использовать мультиметр для проверки связи.Обычно мультиметр используется для проверки того, не закорочен ли кабель. Например, когда центральный проводник соединяется с моей землей или касается ее. Мы также можем проверить его, чтобы убедиться, что провод не порезан или в нем есть отверстие.

Давайте посмотрим, как это на самом деле используется.

Вот мультиметр стандартный.

Мы используем его с коаксиальным кабелем, потому что с ним намного легче его протестировать. Традиционно мы будем использовать диодный режим. (Если у вас есть хороший измеритель Fluke или хороший мультиметр, у них будет диодный режим.)

При работе с диодом вы помещаете выводы в одну сторону, вы не получаете звука, если вы вставляете выводы в другую сторону, вы получите звук, который говорит вам, что диод не имеет короткое замыкание или диод не разомкнут или поврежден.

Можно взять провод и заземлить снаружи. Затем прикрепляем его к центральному проводнику посередине.

Мы не должны слышать тональный сигнал. Если есть звуковой сигнал, значит, у нас короткое замыкание в кабеле.

Это означает, что где-то на трассе этот кабель либо был обжат (например, кто-то мог закрыть его в двери, или он может быть в потолке и был зажат там), но каким-то образом центральный провод, вероятно, касается внешний проводник.

Если мы протестируем от одного конца этого кабеля к другому концу этого кабеля, чтобы убедиться, что есть возможность подключения. Мы можем вернуться к концу кабеля и просто надеть на него терминатор.

Затем проверьте другой конец кабеля, и мы хотим услышать тональный сигнал.

Подключим к внешнему экрану и к центру. Теперь мы должны услышать тональный сигнал.

Если мы не услышали тональный сигнал, значит, этот кабель разомкнут. Где-то посередине у этого кабеля есть обрыв.Это может быть обрыв экрана, обрыв центрального проводника или разрыв. На этом этапе мы занимаемся устранением неполадок, почему у нас есть разрыв на кабеле.

Последнее, что мы можем сделать с мультиметром, – это прикрепить терминатор к одному концу и проверить сопротивление на этом терминаторе, потому что помните, что когда мы используем коаксиальный кабель, у нас должны быть терминаторы на каждом конце и терминатор должен соответствовать кабелю.

Снова прикоснитесь к внешней стороне терминатора, перейдите к центральному проводнику и измерьте сопротивление на терминаторе.Теперь это настоящий терминатор на 50 Ом. Это будет плохо, потому что имейте в виду, что на коаксиальном кабеле RG6 или RG59 нам нужно использовать терминатор на 75 Ом, а не на 50 Ом. На самом деле это было для кабеля RG58, который является одним из старых кабелей. На самом деле это измеритель или мультиметр.

Тон-генератор и зонд (Fox and Hound)

Следующее устройство, которое мы могли бы использовать, называется тон-генератором. Этот тон-генератор обычно называют лисой и собакой.На одном конце кабеля мы можем прикрепить то, что они называют лисой.

Затем используйте зонд, который будет собакой, и найдите этот кабель. Скажем, например, у нас есть кабельная трасса, в которой проложено 50 кабелей. Мы не знаем, какой кабель является целью, но тон-генератор может быть использован для ее обнаружения.

Вот пример тон-генератора с лисой и собакой.

Мы можем подключить его к одному концу кабеля.

Предположим, что этот кабель не связан, как на изображении.Другой конец мы не увидим, потому что он может проходить сквозь стену. Теперь мы можем включить тон-генератор, а затем использовать зонд или (собаку), чтобы найти его.

Что мы будем делать – касайтесь каждого из кабелей в этом кабельном участке, пока не услышите гудение. Тон позволяет нам найти этот отдельный кабель внутри большого пучка кабелей.

Личная история. У меня дома есть кабельная трасса, которая проходит через мой гараж для нашей кабельной системы. Я его не запускал. Я взял этот тон-генератор и зонд домой и подключил его к своему разъему F в гараже, а затем вышел к кабельной коробке, использовал зонд и прикоснулся к каждому кабелю, пока не нашел кабель, к которому я подключался, и обнаружил, что кабеля нет. т подключен вообще.Я мог бы подключать телевизор по одному кабелю за раз, пока я не сделал это таким образом. Это позволило мне найти этот кабель. Опять же, это удобная среда, особенно если вы ищете поврежденный кабель с одного конца другого.

TDR / OTDR

Рефлектометр во временной области
Оптический рефлектометр во временной области
Расстояние кабельной трассы

Следующий инструмент называется рефлектометром во временной области. Есть два типа. Существует TDR для тестирования меди, витой пары или коаксиального кабеля, а затем OTDR – оптический рефлектометр, работающий во временной области, который используется для тестирования волокна.

TDR или OTDR, он используется для определения расстояния проложенного кабеля.

Если вы сертифицируете кабели, это позволяет нам определить расстояние.

Присоединяем TDR к одному концу кабеля. Затем мы сообщим программе, какой это кабель: витая пара, коаксиальный или оптоволоконный. Если это волокно, мы скажем, одномодовое это волокно или многомодовое волокно. Затем мы подключим его к TDR, пока вы не услышите пульс. Это будет либо световой импульс, либо звуковая волна.Он опускает кабель.

Теперь он идет вниз по кабелю, и когда доходит до разрыва … Подумайте о разрыве, это вроде как вы в Большом каньоне кричите: «Привет». Вы ждете несколько секунд и слышите ответный привет. Когда я доберусь до конца кабеля, у меня появится эхо. Помните, что именно поэтому на нашем коаксиальном кабеле есть терминаторы, чтобы предотвратить это эхо или отражение.

Теперь, когда он возвращается к TDR, TDR знает, какой тип кабеля у вас был, поэтому он выполняет вычисления вовремя.Сколько времени понадобилось этому сигналу, чтобы пройти по кабелю и обратно? Затем он может вычислить расстояние до места разрыва.

Используется для поиска обрывов кабелей. Он также используется, чтобы иметь возможность входить и подтверждать расстояние между нашими кабелями внутри наших зданий.

Мы рассмотрели некоторые из тех распространенных инструментов, которые мы используем для тестирования кабелей внутри нашей среды.

До следующего раза….

Rick Trader
CompTIA Network + Instructor – Interface Technical Training
Phoenix, AZ

Video Certification Training: CompTIA Network +

Подпишитесь на канал сообщений этого автора через RSS

(PDF) Тестирование производительности кабелей витой пары

2 Журнал Компьютерные системы, сети и коммуникации

предоставляют пользователям гибкую схему кабельной разводки, так что

изменений легко и экономично реализовать.В дополнении

он обеспечивает промышленность кабельной системой, которая

будет поддерживать текущее активное оборудование и обеспечивает основу

для будущих разработок [9].

3. ХАРАКТЕРИСТИКИ ИСПЫТАНИЙ

3.1. Длина

Длина определяется как физическая длина или длина оболочки кабеля.

Она должна соответствовать длине, полученной из отметки длины

, обычно встречающейся на внешней оболочке кабеля.

Физическая длина отличается от электрической или спиральной длины

, которая является длиной медных проводников.Физическая длина

всегда будет немного меньше электрической длины из-за скручивания проводов

[10].

В тесте есть предел, который нельзя превышать.

Этот предел равен 361 футу.

3.2. Задержка распространения

Задержка распространения или задержка – это мера времени, необходимого

для распространения сигнала от одного конца цепи к другому

. Это измерение должно выполняться для каждой из четырех пар проводов

.Задержка измеряется в наносекундах (нс). Типовая задержка

для категории 5e немного меньше 5 наносекунд

на метр (допустимый худший случай составляет 5,8 нс / м, как показано в

ISO / IEC 11801). 100-метровый кабель может иметь задержку от

до 500 нс (допустимый худший случай – 580 нс / м).

3.3. Смещение задержки

Смещение задержки распространения – это разница между задержкой срабатывания

распространения на самой быстрой и самой медленной парах в кабеле UTP.

Кабель должен иметь перекос менее 50 наносекунд на 100-метровом канале

в соответствии с ISO / IEC 11801.Нижний перекос на

лучше. Все, что меньше 25 наносекунд, отлично. Skew be-

tween 45–50 наносекунд является незначительно приемлемым.

3.4. Затухание

Электрические сигналы, передаваемые по каналу связи, теряют часть своей энергии

при прохождении по каналу, как показано на Рисунке 1. Аттенюация

измеряет количество энергии, которое теряется при поступлении сигнала

. принимающий конец кабельной связи. Измерение затухания at-

количественно определяет влияние сопротивления

кабельной линии на передачу электрических сигналов

Согласно ISO / IEC 11801, затухание на частотах

, которые соответствуют расчетным значениям менее 4,0 дБ, будет

вернется к максимальному требованию 4,0 дБ, а затухание

каждой пары в категории 5e будет соответствовать полученным требованиям.

по следующей формуле [9]:

1.05



1.9108



f +0.022 × f +

0.2



0.04 ×



ф.

(1)

Случайный сигнал

Затухающий сигнал

Муфта

Next Fext

out

V fe4 сигналы, передаваемые по ссылке.

3.5. Перекрестные помехи на ближнем конце (NEXT)

Когда через провод течет ток, создается электромагнитное поле

, которое может мешать сигналам на соседних

проводах.По мере увеличения частоты этот эффект усиливается.

Каждая пара скручена, потому что это позволяет противоположным полям в паре проводов

нейтрализовать друг друга. Чем сильнее скручивание, тем эффективнее отмена

и тем выше скорость передачи данных

, передаваемая по кабелю.

Согласно ISO / IEC 11801, СЛЕДУЮЩИЙ каждой пары

будет соответствовать требованиям, выведенным по следующей формуле [9]:

−20 log



(65.3−15 log (f)) / – 20

+ 2 × 10

(83−20 log (f)) / – 20



. (2)

3,6. Сумма мощности NEXT (PSNEXT)

Сумма мощности NEXT (PSNEXT) – это расчет, а не измерение. PSNEXT получается из суммирования отдельных

визуальных эффектов NEXT на каждую пару со стороны других трех пар.

Согласно ISO / IEC 11801, PSNEXT каждой пары будет

соответствовать требованиям, выведенным по следующей формуле [9]:

−20 log



(62.3−15 log (f)) / – 20

+ 2 × 10

(80−20 log (f)) / – 20



. (3)

PSNEXT пары k, PSNEXT (k), вычисляется из пары

к паре NEXT (i, k) соседних пар i, j

= 1, …, n, как

следует:

PSNEXT

= −10 log



i = 1, i

= k

ik40007

, (4)

где, i – номер мешающей пары, k – номер –

возмущенной пары, n – общее количество пар, а

– потеря перекрестных помех на ближнем конце, связанная из пары i с парой

3,7. Равноуровневые перекрестные помехи на дальнем конце (ELFEXT)

ELFEXT – это результат вычислений, а не измерение.

получается путем вычитания ослабления мешающей пары

из перекрестных помех на дальнем конце (FEXT), которые эта пара вызывает в

соседней паре. Это нормализует результаты по длине.

Согласно ISO / IEC 11801, ELFEXT каждой пары

будет соответствовать требованиям, выведенным по следующей формуле [9]:

−20 log



(63.8-20 log (ж)) / – 20

+ 4 × 10

(75,1-20 log (ж)) / – 20



. (5)

ELFEXT

пар i и k вычисляется следующим образом:

ELFEXT

= FEXT

−IL

, Сценарии использования для тестирования длинных кабелей с витой парой

4 сценария использования для тестирования длинных кабелей с витой парой

Многие специалисты по монтажу кабелей ошибочно полагают, что кабельный тестер должен проверять только медную витую пару на расстоянии до – но не более – 100 метров (328 футов) в длину.Хотя это правда, что большинство стандартов 802.3 Ethernet с двумя и четырьмя парами действительно имеют ограничение максимального расстояния на отметке 100 метров, существует множество других применений и стандартов, которые требуют, чтобы тестер проверял правильность работы кабеля далеко за пределами 100 метров. . Сюда входят кабельные проекты для Интернета вещей (IoT), Industrial IoT (IIoT) и множество развертываний камер наблюдения по медной витой паре. В этой статье мы собираемся указать на четыре различных реальных случая использования, когда устройство для тестирования кабеля должно быть способно проверять медные участки на расстоянии до 1000 метров.

1. Интеллектуальные системы управления зданием

Основная часть движения IoT – сделать здания, в которых мы работаем, умнее. Новостройки сразу получают интеллектуальные системы управления. Старые здания модернизируются аналогичными системами, которые измеряют, контролируют и автоматизируют многие функции здания. Эти технологии можно использовать для лучшего контроля затрат на электроэнергию в электрических и механических системах, а также для автоматизации процессов, которые ранее выполнялись вручную.В конечном счете, интеллектуальные средства управления зданием обеспечивают точные потребности в HVAC и освещении / электроснабжении, когда и где они нужны жильцам, сохраняя при этом эти ресурсы повсюду.

Проблема в том, что многие компоненты интеллектуальных систем управления зданием рассредоточены по большим кампусам зданий. В то же время они также требуют постоянной и полностью подключенной связи. Многие используют последовательные интерфейсы по медной витой паре как способ подключения на большие расстояния для подключения компонентов управления зданием, расположенных на расстоянии сотен или тысяч футов.Таким образом, как только ваши бизнес-клиенты начнут внедрять эти типы интеллектуальных систем, ожидайте, что потребуется запускать и проверять кабели витой пары на расстоянии более 100 метров.

2. Датчики IoT, использующие однопарную сеть Ethernet (SPE)

Пример 10Base-T1L 1000m (802.3cg) Test

Пример 10Base-T1L 1000m (802.3cg) Test На корпоративном рынке появляется любое количество новых датчиков IoT. в 2019 году и далее. Примеры включают датчики, которые измеряют температуру, влажность, дым, давление, ускорение и химические уровни.Датчики могут использоваться для мониторинга областей, требующих постоянного уровня температуры / влажности, например, в центре обработки данных. Другое использование – для идентификации объектов / людей в непосредственной близости от датчика и отправки предупреждений, когда объект или человек движется. Датчики также могут использоваться для быстрого оповещения жителей здания об опасном событии, таком как пожар, утечка газа / оксида углерода / химического вещества или другой опасной экологической ситуации.

Один интересный аспект этих типов датчиков заключается в том, что они обычно не требуют пропускной способности даже близко к 1 Гбит / с или выше, чем обычные 802.3 протокола передачи данных Ethernet обеспечивают. Тем не менее, для развертывания датчиков IoT часто требуются кабели, простирающиеся далеко за пределы обычных ограничений расстояния 10/100 / 1000BASE-T в 100 метров. Вот почему многие смотрят на однопарную сеть Ethernet (SPE) для будущего развертывания Интернета вещей. SPE – это относительно новый стандарт (IEEE 802.3cg), который позволяет прокладывать кабели на расстоянии до 1000 метров, используя только одну пару кабелей категории 5e или лучше. Запуск может длиться так далеко, а также обеспечивает скорость передачи данных 10 Мбит / с.

Ожидайте, что производители датчиков Интернета вещей начнут внедрять стандарт SPE в свое оборудование, чтобы еще больше упростить развертывание в больших зданиях, офисных городках или даже целых муниципалитетах.

3. Автоматизация производства и склада

Производственные предприятия и склады регулярно модернизируются с использованием новейших интеллектуальных линий сборки и робототехники. Эти технологии помогают сократить время обработки, сократить простои, устранить отходы и повысить безопасность. Это часто достигается с помощью интеллектуального мониторинга, дополненной реальности и расширенной аналитики. Проблема в том, что все эти платформы, датчики и роботы должны быть связаны централизованно.Это часто означает, что длина кабеля витой пары, используемого для соединения этих типов систем, превышает 100 метров. В то время как это имело место в производственных / складских помещениях в течение многих лет, потребность в длинных кабельных трассах будет только увеличиваться.

4. Развертывание систем видеонаблюдения

Спрос на замкнутое телевидение (CCTV) и другие системы контроля безопасности и наблюдения растет быстрыми темпами. Причина этого заключается в том, что теперь можно развернуть высококачественные камеры наблюдения с высоким разрешением за небольшую часть стоимости по сравнению с тем, что было даже десять лет назад.Таким образом, для обеспечения безопасности сотрудников, партнеров и гостей в здании или кампусе, а также для защиты страховых полисов от ограблений, краж и мошенничества CCTV является разумным вложением средств. При этом многие камеры видеонаблюдения необходимо устанавливать на значительном удалении от центральной сети. Камеры часто устанавливают у удаленных ворот и входов, на заставах и на крышах домов. Таким образом, многие производители предлагают возможность потоковой передачи каналов видеонаблюдения по витой паре длиной до 1000 метров.

Способно ли ваше испытательное оборудование проверять рабочее состояние кабелей длиной до 1000 метров?

Производители оборудования для тестирования кабелей гарантируют результаты тестирования только до определенного ограничения расстояния. Во многих случаях это расстояние намного ниже того, что вам может понадобиться с учетом сегодняшнего спроса на кабели с витой парой на большие расстояния. Чтобы подготовиться к увеличению количества пробегов на большие расстояния, убедитесь, что у вас есть инструмент для тестирования, такой как AEM CV100, который может проверять пробеги по витой паре длиной до 1 км. Стандартный автотест CV100 поддерживает тестирование витой пары на расстоянии до 600 метров.Если вам требуется испытание сверх этой длины, существует специальный режим тестирования для кабелей, длина которых составляет от 500 до 1000 метров.

Настройка длинного кабеля для тестирования от 500 м до 1 км

Отображение типа кабеля GamerChanger в настройке

Многие устройства для полевых испытаний, представленные сегодня на рынке, не способны проводить испытания так далеко. Учитывая растущую потребность в датчиках IoT, IIoT и CCTV в системах управления зданием, длинные кабели, проверочные испытания на длительную протяженность, безусловно, являются функцией инструмента тестирования CV100, который вы найдете с пользой.

M4 Расширенная система CableEye cami-824

Преимущества усовершенствованной системы тестирования кабелей CAMI CableEye M4 (CAMI-824)

Усовершенствованный тестер кабелей с измерением сопротивления (2- / 4-проводный) и емкости.
Длина кабеля, расстояние до разрыва, измерение витой пары.
Предоставляет тестовые документы с подробными результатами тестирования для управления качеством.

CAMI CableEye M4 Cable Tester Enhanced System 2: 152 тестовых точки, с возможностью расширения до 2560, USB

С помощью тестовой системы CableEye вы можете легко протестировать любой кабель или расстояние между кабелями с вашим ПК, например, на целостность, обрыв проводов, короткое замыкание или неправильное подключение.Кабельный тестер CableEye особенно подходит для производства кабелей, исследований и разработок, технического обслуживания, сетевых технологий и создания прототипов, а также для повседневного тестирования в промышленности, событийных технологий и т. Д. Благодаря различным платам подключения и гибкому программному обеспечению для Windows система «учится» кабели, а затем проверяет их. Выбирайте из широкого спектра вставных соединительных плат для подключения к большинству стандартных кабелей и легко монтируйте индивидуальные разъемы для необычных приложений.

CableEye M4 (CAMI-824) – расширенная система 2 на 152 контрольных точки с возможностью расширения до 2560.
Храните полную документацию по кабелю.
Распечатайте схемы подключения кабелей.
Печать этикеток.
Протоколы ошибок журнала и печати.
Визуализируйте кабельную разводку: автоматически рисуйте схемы из измеренных кабельных соединений. Сравните кабели.
Простая проверка кабельных вводов.
Вставные соединительные платы, простые в установке, для различных типов разъемов, таких как BNC, RJ45, D-sub, ленточный кабель / IDC и многие другие.
Подключается к ПК через USB.
Простое в использовании программное обеспечение для Windows.Может быть настроен для работы одной кнопкой для ускорения производственного тестирования. Неквалифицированным операторам достаточно всего лишь нажать кнопку TEST на приспособлении, чтобы запустить последовательность тестирования, установленную инженером по контролю качества, с автоматической записью результатов на диск для последующего анализа и создания отчетов.
Проверка целостности цепи:
Обнаруживает обрыв линий, короткое замыкание и неправильное подключение кабелей.
Тест прошел / не прошел тест на «заведомо исправном» образце.
Найдите прерывистые соединения и определите их положение в кабеле.
Измерение сопротивления:
Проверка резисторов, встроенных в кабель, например прекращение, подтягивание / опускание (в зависимости от модели).
Проверка ориентации диодов.
Расширенные функции измерения:
Сопротивление (4-проводная схема Кельвина).
Емкость.
Длина кабеля, длина провода.
Длина до перерыва.
Кабель витая пара.

Обзор модели

90 033

Модель	Низкое напряжение – M4 – CAMI-824
Контрольные точки модуля управления	128 + 24 дополнительных контрольных точки
Макс.контрольные точки	2560
Время испытания (128 контрольных точек) – только непрерывность	0,15 с
Время испытания (128 контрольных точек) – с испытанием на сопротивление	0,40 с
Пороги сопротивления	0,02 Ом … 6 МОм
Точность сопротивления – 10 … 100 Ом	± 0,15 Ом
Точность сопротивления – 100 Ом … 1 МОм	1%
Точность сопротивления – полная диапазон	Меньшая точность во всем диапазоне
Диапазон сопротивления	0.02 Ом … 6 МОм
4-проводная схема Кельвина	20 мОм ± 20 мОм (20 мОм … 15 Ом, испытательный ток 3,3 мА)
Частота сканирования прерывистого соединения	18 сканирований / с – 128 контрольных точек, 47 сканирований / с – 64 контрольных точки
Измерение диодов	Ориентация, прямое напряжение и обратный пробой
Испытательное напряжение	Регулируемое: 1,7 / 2,5 / 3,3 / 5/10 В
Макс. испытательный ток	3.3 мА
Диапазон емкости	100 пФ … 100 мФ
Точность емкости	± 5%
Скорость измерения емкости	20 Измер. / С при 100 нФ или менее
Измерение витой пары	Да, не менее 182,9 см / 6 футов. длина
Длина измерительного кабеля	Мин. длина 182,9 см / 6 футов, ± 91,4 см / 3 фута
Расстояние измерения до разрыва	Мин.расстояние до разрыва 182,9 см / 6 футов, ± 91,4 см / 3 фута
Диапазон времени выдержки	1 мкс … 100 мс
Измерение сопротивления изоляции	6 МОм при 10 В
Цифровой -I / Os	Пары контрольных точек, используемых в качестве входов, более 50 релейных выходов с дополнительными релейными платами (позиция 765)
Калибровка	Рекомендуется ежегодно
Разъемы контрольных точек	64-контактный двухрядный заголовки, 2.Центры 54 мм / 0,1 дюйма; по два на модуль на 128 точек
Разъем дистанционного управления	Да, разъем MiniDIN8 для использования, например, ножного переключателя, внешней панели управления
Разъем для зонда	Да, зонд входит в комплект тестера; порт для аксессуаров также можно использовать с кабелями minihook
Требования к питанию	18 В DC /500 мА (макс.) / 9 Вт
Вес	1,1 кг
Требования к компьютеру	Любая Windows- совместимый компьютер под управлением Windows 7 или более поздней версии; совместим с сенсорным экраном и ноутбуками
Интерфейс USB	USB 1.1, быстро
CableEye M4 – Функции измерения
Непрерывность	Обрыв, замыкание, перепутывание
	Периодические сбои
	Сложные сети, объединительные платы
907	Соединение, отсутствие соединения Качество соединения
	Сопротивление (2-проводное)
	Непрерывное сканирование сопротивления
	Обнуление сопротивления приспособления
	Сопротивление (4-проводное Кельвин)
	Сопротивление сильному току
Емкость	Длина провода, длина кабеля
	Длина до разрыва
	Скрученная пара
Качество изоляции	Сопротивление изоляции
Встроенные компоненты	Резисторы
	Диоды – ориентация
	Диоды – прямое напряжение
	Светодиоды – ориентация
	Светодиоды – обнаружение цвета
	Стабилитроны – ориентация
	Стабилитроны – прямое напряжение
	Стабилитроны – обратное напряжение пробоя
	Конденсаторы

CableEye, все модели и расширения

Тестирование низкого напряжения
CAMI-810U	CableEye M2U-Basic	Базовая система	128 контрольных точек, без возможности расширения.Интерфейс USB
CAMI-826	CableEye M3Z	Расширенная система 1	152 контрольных точки с возможностью расширения до 2560. Может также измерять сопротивление (0,1 … 5 МОм) и диоды. Интерфейс USB
CAMI-824	CableEye M4	Расширенная система 2	152 контрольных точки с возможностью расширения до 2560. Может также измерять сопротивление (0,02 Ом … 6 МОм), диоды, емкость, скрученные- спаривание. Интерфейс USB
Модули расширения для тестирования низкого напряжения
CAMI-827	M3Z-AEX	Модуль расширения для системы M3Z (826), наращиваемая версия.128 дополнительных контрольных точек. Используйте больше модулей, чтобы расширить систему CableEye до 2560 точек тестирования). Подключается к базовой системе с помощью ленточных кабелей.
CAMI-825	M4-AEX	Модуль расширения для системы M4 (824), наращиваемая версия. 128 дополнительных контрольных точек. Используйте больше модулей, чтобы расширить систему CableEye до 2560 точек тестирования). Подключается к базовой системе с помощью ленточных кабелей.
Испытания высокого напряжения
CAMI-829	CableEye HVX	Система HVX	Подает напряжение до 1500 В DC /1000 В AC , измеряет сопротивление в диапазоне от 0 до 0.1 Ом и 1 ГОм, 128 контрольных точек, с возможностью расширения до 1024
CAMI-829A	CableEye HVX-21	Расширенная система HVX	Подает напряжение до 2100 В DC /1200 В AC , измеряет сопротивление между 0,1 Ом и 5 ГОм, 512+ контрольных точек
Модули расширения для испытаний высокого напряжения
CAMI-828	HVX-AEX		Модуль расширения для HVX / CAMI-829: добавляет 128 контрольные точки.
CAMI-828	HVX-21-AEX		Модуль расширения для HVX-21 / CAMI-829A: добавляет 128 контрольных точек.

CableEye – это модульная система. Доступны различные опции и соединительные платы. Интернет-магазин показывает только избранные. Свяжитесь с нами для получения индивидуальных конфигураций или специальных конструкций соединительных плат. Таблицу совместимости плат CB и другие обзоры можно найти здесь.

Часто задаваемые вопросы:

Вопрос: Что такое компоненты CableEye и что именно мне нужно?

Ответ: CableEye состоит из базового устройства, собственно тестера.Это доступно в различных версиях и уровнях расширения, в зависимости от количества контрольных точек и диапазона функций (M2U, M3Z, M4, HVX и расширения). Кроме того, существуют так называемые соединительные платы (CB, обычно попарно), которые используются для адаптации ваших соединителей / кабелей к тестеру. Например, для адаптации 26-, 34-, 40-, 50- или 60-контактных разъемов ленточного кабеля вам понадобится модель CB2 (CAMI-732). Многие выключатели доступны в разобранном или собранном виде для максимальной гибкости. CB для специальных типов разъемов, которые еще не доступны, могут быть разработаны и добавлены пользователем или в качестве дополнительной услуги.Для кабельных жгутов система может быть расширена до 2560 контрольных точек. Наши специалисты CableEye с радостью проконсультируют вас и помогут настроить вашу систему.
По сути, вы должны ответить на эти вопросы, чтобы определить первую приблизительную область действия вашего тестера:

Сколько жил у тестируемых кабелей (или сколько контактов у разъемов)? Какие типы разъемов используются?
Это определяет количество контрольных точек, а также требуемые типы соединительной платы.
Что именно нужно тестировать?
Определяет необходимое базовое устройство, так как в зависимости от модели базовые устройства имеют разный набор функций, см. Интернет-магазин.
Буду ли я придерживаться именно этого тестового прицела «навсегда» или хочу тестировать другие, более сложные кабели в долгосрочной перспективе?
Это также имеет решающее значение для базового устройства, потому что не все модели могут быть расширены до одинакового количества контрольных точек и тестовых функций.

Вопрос: Что означают «контрольные точки» для системы CableEye?

Ответ: Каждое соединение / контакт называется контрольной точкой. Пример: кабель с 25-контактным разъемом D-sub имеет 25 контактов / контрольных точек с одной стороны, плюс экран и 25 контрольных точек и экран с другой стороны.Таким образом, здесь требуется 52 контрольных точки. Для более сложных кабелей и жгутов количество контрольных точек может очень быстро увеличиваться. Доступны базовые системы CableEye со 128 или 152 контрольными точками в стандартной комплектации. С помощью расширений их можно увеличить до 1024 или 2560 точек тестирования.

Вопрос: Для каких кабелей подходит тестер CableEye?

Ответ: Тестер CableEye в первую очередь проверяет целостность или разрыв цепи / разрыва линии, короткое замыкание, неправильное соединение, резисторы и встроенные компоненты.Типичными типами кабелей, таких как ИУ, являются линии питания низкого напряжения (до 48 В), аудио, видео, короткие кабели передачи данных и т. Д. Типичные типы разъемов, для которых также есть готовые адаптерные платы для системы CableEye, разнообразны. D-sub, плоские ленточные разъемы, Cinch, XLR, USB, SCSI, различные круглые разъемы и многое другое. Система CableEye также особенно подходит для многожильных кабелей и сложных жгутов кабелей.
Для испытаний с более высокими напряжениями (макс. До 2,1 кВ DC или 1.2 кВ AC ) предназначена версия CableEye HVX. Дополнительные испытания включают электрическую прочность и сопротивление изоляции.
Систему CableEye нельзя использовать для тестирования оптоволоконных кабелей – здесь используются устройства OTDR. Аналогичным образом, система CableEye не используется для кабелей, для которых необходимо определить частотно-зависимые характеристики передачи, волновое сопротивление, затухание и т. Д. К ним относятся, например, кабели для передачи высокочастотных сигналов, такие как высокоскоростные кабели данных, некоторые кабели управления для роботов, кабели для спутниковой и радиопередачи и т. Д.Здесь используются векторные анализаторы цепей (векторные анализаторы цепей) и рефлектометры (рефлектометры во временной области).

Вопрос: Могу ли я найти “неплотный контакт” с CableEye?

Ответ: «Слабые контакты» или, в более общем смысле, «прерывистые неисправности» часто возникают в кабелях, которые подвергаются высоким механическим нагрузкам из-за движения или частого подключения / разъединения. Но, конечно, они также могут быть вызваны производственными ошибками, такими как холодные пайки или плохие обжимы, среди прочего. Обнаружить такие неисправности сложно, поскольку они могут возникать лишь изредка.Для надежного обнаружения периодических неисправностей система CableEye выполняет тесты в непрерывном цикле. Например, пользователь может перемещать кабель во время непрерывного теста, чтобы «вызвать» неисправность.

Вопрос: Я хотел бы, чтобы проверка кабеля проводилась ассистентами, не имеющими технической подготовки, возможно ли это?

Ответ: Система CableEye имеет интерфейс (USB) для ПК и может быть автоматизирована с помощью макросов. Это позволяет вам подготовить полные последовательности испытаний, включая вывод тестовых документов, до такой степени, что даже менее обученный персонал сможет управлять системой после минимального инструктажа.

Аппаратное обеспечение

– как определить, хорошего качества конкретный кабель витой пары?

Подходит ли замену? Вы имеете в виду, что у вас старая или унаследованная установка, и вы хотите знать, стоит ли вырывать и заменять все?

Если кабели изношены, растянуты, куртка изношена, если синие кабели белые (растянуты) в некоторых местах, если при осмотре кабелей нужно стереть крысиный или птичий мусор … скорее всего, его необходимо заменить.

Если кабель не ниже категории 5, вероятно, его следует заменить.

Если сеть работает медленно и не потому, что вы исчерпываете доступную пропускную способность, или это проблема коммутаторов / маршрутизаторов, вам следует заменить ее.

Если у вас есть капли, которые не используются или заклеены из-за того, что это необычный порт, или иногда он не работает, или просто не работает, вам следует повторно запустить его.

Если все работает удовлетворительно, без “причудливого” поведения, необъяснимых сбоев в сети, необъяснимых причуд скорости, я был бы склонен оставить это.

Возьмите тестер и проверьте каждое соединение на правильную скорость и завершение с помощью тестера качества. Попросите или одолжите один, если не можете его получить (хотя он должен быть в вашем доступном наборе инструментов).

Это также зависит от размера вашей установки. Вы говорите о ремонте здания или малом бизнесе? Вы кандидат на то, чтобы избавиться от проводки или запустить всего несколько новых линий и заменить другие беспроводными? Планируете ли вы заменить свои концентраторы на настоящие коммутаторы или управляемые коммутаторы, так что оставлять на месте древнюю проводку было бы глупо с учетом денег, которые вы вкладываете в новое оборудование, которое вы покупаете?

Итак, есть несколько факторов.Если все работает нормально и нет проблем со скоростью, это повод оставить некоторые вещи как есть или повторно запустить выбранные кабели. Если вы видите много гремлинов, а ваш тестер показывает трясущуюся голову и говорит: «Ой-ой … чего-то здесь нет …», это хороший признак, что вам, возможно, нужно начать прокладывать провода. Убедитесь, что вы делаете это правильно, используя правильные кабельные каналы, или наймите кого-нибудь, кто сделает это за вас с помощью cat6 или 5e, любой из которых должен длиться некоторое время, если все сделано правильно, и убедитесь, что все правильно помечено и протестировано.Ни резки углов, ни «Я исправлю это позже». Делайте это правильно, чтобы следующему парню не приходилось задавать те же вопросы, что и вы, и сделайте несколько карт того, как все устроено и устроено.

Инструменты для обжима и тестирования сетевого кабеля

В этом руководстве подробно описаны наиболее распространенные инструменты для тестирования и обжима сетевых кабелей витой пары. Изучите инструменты, которые можно использовать для обжима и тестирования сетевых кабелей на основе витой пары.

Кабели являются основой проводной сети. Стабильность, надежность и производительность проводной сети зависят от кабелей.Установка и обслуживание кабелей в проводной сети – сложная задача.

Чтобы облегчить эту задачу, доступны различные инструменты для опрессовки и тестирования сетевых кабелей. В этом руководстве мы не только обсудим некоторые из наиболее распространенных инструментов для обжатия и тестирования сетевых кабелей, но также разберемся с их особенностями и функциями.

Инструмент для обжима сетевых кабелей витой пары (STP и UTP)

Обжимные инструменты используются для следующих целей.

Отрезать сетевой кабель необходимой длины из жгута.
Для снятия внешней и внутренней оболочки сетевого кабеля.
Для крепления разъемов на обоих концах кабеля.

Некоторые обжимные инструменты обеспечивают все функции, а другие – одну или две функции. Наиболее распространенные инструменты для обжима сетевого кабеля витой пары описаны ниже.

Кусачки для проводов : – Чтобы отрезать сетевой кабель необходимой длины из жгута, вы можете использовать любой стандартный инструмент для резки проволоки или инструмент для резки проволоки, специально разработанный для кабеля витой пары.Кусачки для витой пары обычно включают в себя дополнительные лезвия для снятия изоляции с провода.

Инструмент для зачистки проводов : – Этот инструмент используется для снятия внешней и внутренней оболочки сетевого кабеля. Как правило, вам не нужно покупать этот инструмент отдельно, так как все стандартные кусачки для витой пары оснащены устройствами для зачистки проводов.

На следующем изображении показаны два инструмента для резки проволоки для витой пары, оборудованные устройствами для зачистки проводов.

Обжимной инструмент : – Этот инструмент используется для прикрепления разъемов к кабелю.Как правило, этот инструмент также включает в себя кусачки и инструмент для зачистки проводов. Поэтому, если вы покупаете обжимной инструмент, вам не нужно покупать кусачки и инструмент для снятия изоляции отдельно.

На следующем изображении показано обжимное устройство, оснащенное устройством для зачистки проводов и кусачками.

Какой инструмент вам следует купить, зависит от ваших требований и бюджета. Например, если вы хотите установить дюжину сетевых кабелей, вы можете купить менее дорогие инструменты, такие как недорогой инструмент для зачистки проводов и дешевое устройство для обжима.Но если вы занимаетесь прокладкой сетевого кабеля или имеете сеть среднего или крупного размера, вам следует купить обжимной инструмент со встроенным устройством для зачистки проводов и кусачками. Высококачественный инструмент для обжима витой пары обойдется вам примерно в 100 долларов, но в долгосрочной перспективе избавит вас от многих головных болей.

Инструменты для тестирования и устранения неисправностей сетевого кабеля

Инструмент для тестирования и устранения неисправностей сетевого кабеля используется для следующих целей.

Для измерения длины сегмента или сетевого кабеля.
Для обнаружения ослабленных разъемов.
Для идентификации немаркированного сетевого кабеля от всех сетевых кабелей.
Найти обрыв сетевого кабеля.
Сертифицировать установку кабеля.

В следующем разделе описаны наиболее распространенные инструменты для тестирования сетевых кабелей и устранения неполадок.

Сертификат кабеля

Это устройство тщательно проверяет сетевой кабель и удостоверяет, что установка кабеля соответствует специальным стандартам проводки, таким как Cat 5e, Cat 6, Cat 6a и т. Д.Это устройство может проверять и тестировать общую длину сегмента, перекрестные помехи, шум, схему разводки, сопротивление, импеданс и возможность передачи данных с максимальной номинальной частотой для кабеля.

На следующем изображении показан центр сертификации сетевого кабеля.

Поскольку это устройство выполняет полное тестирование и сертифицирует установку кабеля, оно будет стоить вам больше, чем все другие тестовые устройства, перечисленные в этом разделе. Если у вас сеть среднего размера или вы можете купить это устройство, вам всегда следует покупать и использовать это устройство для управления сетевыми кабелями.

Тестер кабеля базовый

Если вы не можете позволить себе сертификат сетевого кабеля, вы можете купить это устройство и использовать его для управления сетевыми кабелями. Помимо сертификации прокладки кабеля, это устройство обеспечивает все остальные функции сертифицирующего устройства сетевого кабеля. Он может проверить длину кабеля, перекрестные наводки и обрывы в кабеле. Он также может проверить, правильно ли подключены разъемы на обоих концах сетевого кабеля.

На следующем изображении показан базовый тестер сетевого кабеля.

Тональный генератор и зонд

Это устройство используется для отслеживания немаркированных сетевых кабелей. Это устройство состоит из двух частей: тонального генератора и пробника. Тональный генератор генерирует тональные сигналы или сигналы и помещает их в сетевой кабель. Зонд обнаруживает эти сигналы на другом конце кабеля.

Этот инструмент можно использовать для идентификации сетевых кабелей, идущих от центра к удаленным местам. Например, если вы работаете с патч-панелью или коммутатором и пытаетесь выяснить, какой сетевой кабель подключается обратно к конечному устройству (например, ПК), то вы можете использовать это устройство.

Разместите тон-генератор на одном конце соединения (оконечное устройство) и используйте пробник на другом конце (переключателе или коммутационной панели), чтобы определить, к какому сетевому кабелю подключен тон-генератор.

На следующем изображении показан пример тонального генератора и пробника.

Рефлектометр

Это устройство используется для измерения длины сетевого кабеля, а также его разрывов. Это устройство передает сигнал на одном конце и измеряет время, за которое сигнал достигает конца кабеля.Вы также можете использовать это устройство для поиска обрывов кабеля. Например, это устройство может приблизительно сказать, как далеко находится разрыв кабеля.

Тестер витой пары: Тестеры для витой пары купить по низким ценам в интернет-магазине ВсеИнструменту.ру

ТОП-5 бюджетных LAN тестеров для витой пары: сравнительный обзор

ТОП-5 бюджетных LAN тестеров

Тестирование STP кабеля без повреждений

Определение оборванной жилы UTP кабеля

Определение оборванной 3-й пары UTP кабеля

Определение короткого замыкания между жилами 7-8, 4-й пары UTP кабеля

Определение короткого замыкания между жилами 2-6 разных пар (1-й и 2-й пары) UTP кабеля

Определение перепутанных жил 4-6 2-й и 3-й пары UTP кабеля (MISWIRE)

Идентификация перепутанных жил в паре (Reversed pair)

Идентификация расщепленных пар (Split pairs)

Тестирование кабеля Cross Over

Выводы

Обзор LAN тестера, на примере проверки патч-кордов RJ-45

Тестер витой пары. 🙂

LAN тестер XT-468

Кабельный тестер+тональный генератор для витой пары, коаксиала, LCD дисплей, разъемы RJ-12, RJ-45, BNC, USB, измерение длины NF-308

Тестеры для витой пары ITK® – быстрая проверка целостности кабеля и правильности монтажа

Стоимость кабельных тестеров ITK и сроки поставки в Санкт-Петербург запрашивайте у наших менеджеров

Тестер кабелей для витой пары и 10-гигабитных кабелей

Сертификация медной кабельной системы с витой парой для развертывания Ethernet 10 Гбит / с.

Сертификация и стандарты

Параметры теста

Перекрестные помехи пришельцев

Вывод

Свяжитесь с нами

Понимание тестеров сетевых кабелей – Сертификация CompTIA Network +

(PDF) Тестирование производительности кабелей витой пары

M4 Расширенная система CableEye cami-824

Преимущества усовершенствованной системы тестирования кабелей CAMI CableEye M4 (CAMI-824)

Вопрос: Что такое компоненты CableEye и что именно мне нужно?

Вопрос: Что означают «контрольные точки» для системы CableEye?

Вопрос: Для каких кабелей подходит тестер CableEye?

Вопрос: Могу ли я найти “неплотный контакт” с CableEye?

Вопрос: Я хотел бы, чтобы проверка кабеля проводилась ассистентами, не имеющими технической подготовки, возможно ли это?

– как определить, хорошего качества конкретный кабель витой пары?

Инструменты для обжима и тестирования сетевого кабеля

Инструмент для обжима сетевых кабелей витой пары (STP и UTP)

Инструменты для тестирования и устранения неисправностей сетевого кабеля

Сертификат кабеля

Тестер кабеля базовый

Тональный генератор и зонд

Рефлектометр

Больше новостей

Добавить комментарий Отменить ответ
