TIP112 представляет собой транзистор Дарлингтона в корпусе TO-220. Транзистор Дарлингтона — это тип транзистора, который содержит два транзистора внутри, которые соединены таким образом (как показано на диаграмме выше на изображении распиновки TIP112), что многократно увеличивает выходное усиление транзистора. Транзистор TIP112 также обеспечивает коэффициент усиления от 500 до 1000, но есть и другие транзисторы, обеспечивающие максимальный коэффициент усиления по постоянному току до 20 000 и более. Транзистор TIP112 предназначен для использования в широком спектре коммутационных и усилительных приложений общего назначения в промышленной электронике, но его также можно использовать в образовательных и хобби-проектах. Максимальное напряжение между коллектором и эмиттером составляет 100 В, поэтому он может управлять нагрузкой до 100 В. Максимальный ток коллектора транзистора составляет 2 ампера, поэтому он может непрерывно управлять нагрузкой менее 2 А, а максимальный пиковый ток коллектора составляет 4 А, что означает, что он может непрерывно управлять нагрузкой 4 А в течение миллисекунд. Однако для управления любой нагрузкой транзистор должен иметь радиатор. Его низкая способность к насыщению коллектор-эмиттер делает его идеальным для использования в устройствах с низким напряжением и с питанием от батарей.

Транзистор TIP112 можно использовать в различных целях переключения и усиления общего назначения. При использовании в качестве переключателя он может управлять различной нагрузкой до 2 А, но не рекомендуется для приложений с высокой скоростью переключения, но это не означает, что его нельзя использовать для управления нагрузками или переключения нагрузок, пользователь может использовать его для любых общих целей. целевое приложение переключения. Помимо этого, его также можно использовать в качестве усилителя общего назначения в различных приложениях. Более того, его также можно использовать на выходе ардуино и других электронных платформ для управления нагрузками.

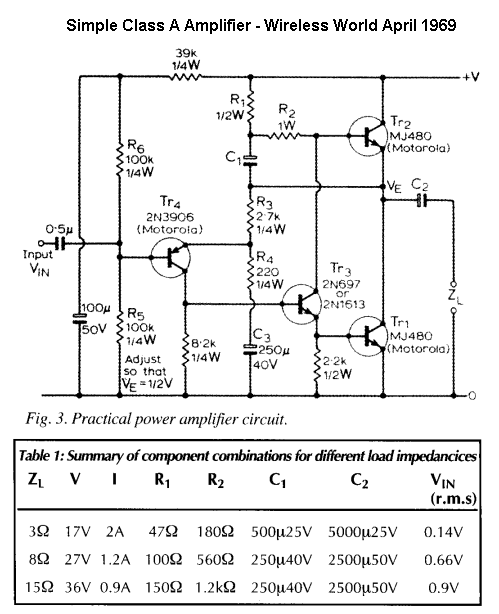

Аудиоусилитель

Коммутация

Драйверы двигателей

Солнечные батареи

Приложения для аккумуляторов2

0 Зарядные устройства для аккумуляторов3



Руководство по безопасной эксплуатации / Абсолютные максимальные значения:

Чтобы безопасно эксплуатировать этот транзистор и обеспечить длительный срок службы этого устройства, рекомендуется не использовать его абсолютный максимум и всегда оставаться ниже 20%. Максимальный выходной ток транзистора составляет 2 А, поэтому не подключайте нагрузку более 1,6 А. Максимальное напряжение коллектор-эмиттер составляет 100 В, поэтому не подключайте нагрузку более 80 В. Используйте подходящий радиатор с транзистором и всегда храните или эксплуатируйте транзистор при температуре выше -65°C и ниже 150°C.

Чтобы загрузить техническое описание, просто скопируйте и вставьте ссылку ниже в адресную строку браузера.

https://cdn.datasheetspdf.com/pdf-down/T/I/P/TIP112_FairchildSemiconductor.pdf Обновлено 13 января 2023 г.

• TIP112 представляет собой NPN-транзистор Darlington POWER
.
• Напряжение между коллектором и эмиттером 100 В
• Напряжение между коллектором и базой 100 В
• Напряжение между эмиттером и базой 5В
• Ток коллектора 2A
• Импульсный ток коллектора 4A
• Базовый ток 50 мА
• Рассеиваемая мощность 50 Вт
• Коэффициент усиления постоянного тока равен от 500 до 1000hFE
• Температура соединения и температура хранения от -65 до +150℃
• Напряжение насыщения между коллектором и эмиттером ( В _{CE (SAT)} ) равно 5 В
• Термическое сопротивление, соединение с корпусом 5℃/Вт
• Выходная емкость 100 пФ
• Высокий коэффициент усиления постоянного тока
• Низкое напряжение насыщения

Транзистор TIP112 представляет собой транзистор Дарлингтона NPN в корпусе TO-220, трехконтактный корпус из эпоксидно-пластикового материала, что делает корпус более термостойким и компактным.

ТО-220 более объемный и сквозной корпус, поэтому к нему можно прикрепить радиатор.

TIP112 — это NPN-транзистор Дарлингтона. Эта комбинация получается путем соединения двух наборов NPN-транзисторов встречно-параллельно. Эти типы транзисторов имеют БОЛЬШОЕ значение коэффициента усиления из-за соединения.

В этом разделе мы объясняем важные электрические характеристики транзистора TIP112, это очень важно в процессе замены.

Характеристики напряжения транзистора TIP112: напряжение между коллектором и эмиттером составляет 100 В, напряжение между коллектором и базой составляет 100 В, а напряжение между эмиттером и базой составляет 5 В, напряжение на клеммах показывает, что это высоковольтное устройство.

Напряжение насыщения коллектор-эмиттер составляет 2,5 В, что является значением напряжения, важным для переключения устройства.

Значения напряжения на клеммах и напряжения насыщения транзистора TIP112 указывают на то, что он использовался для мощных приложений.

Значение тока коллектора транзистора TIP112 составляет 2 А, оно показывает нагрузочную способность устройства.

Значение импульсного тока коллектора транзистора TIP112 составляет 4 А, этот ток в два раза превышает ток коллектора.

Значение рассеивания транзистора TIP112 составляет 50 Вт, оно рассчитывается путем произведения напряжения и тока. Это в основном зависит от корпуса транзистора TIP112.

Коэффициент усиления по току транзистора TIP112 составляет от 500 до 1000, он показывает способность устройства к усилению.

Значения температуры соединения и температуры хранения составляют от -65 до 150℃.

Значение выходной емкости транзистора TIP112 составляет 100 Пф.

Если вам нужно техническое описание в формате pdf, пожалуйста, нажмите на эту ссылку 415, TIP102, TIP122, BDT65B и BDW42 , каждое из этих транзисторных устройств используется в качестве замены транзистора TIP112.

Транзисторы TIP112 в основном используются для драйверов и приложений, связанных с питанием, поэтому нам необходимо проверить такие характеристики, как детали PINOUT, значение усиления по постоянному току и значение напряжения транзистора перед процессом замены.
