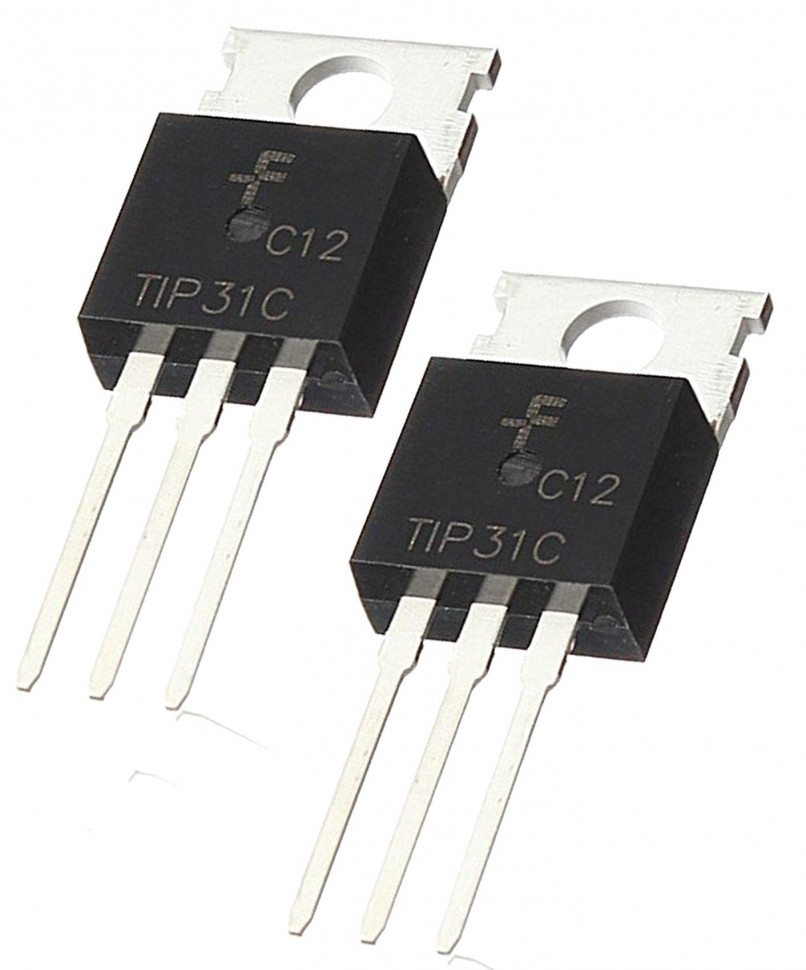

Tip31C характеристики: TIP31C, Транзистор, NPN, 100В, 3А, (=КТ817Г), [TO-220], Fairchild

Содержание

TIP31C от 66 рублей в наличии 1047 шт производства STMicroelectronics TIP31C

всего в наличии 1047 шт

Количество	Цена ₽/шт
3	93
10	32460″> 82
50	74
250	27200″> 69
1000	66

В корзину

и получите

+9 баллов

Бесплатная доставка

Купить TIP31C от 3 шт с помощью банковской карты можно прямо сейчас на нашем сайте.
Работаем с частными и юридическими лицами.

TIP31C описание и характеристики

Транзистор: NPN; биполярный; 100В; 3А; 40Вт; TO220AB

Производитель
STMicroelectronics

Монтаж
THT
Корпус
TO220AB
Рассеиваемая мощность
40Вт
Полярность
биполярный
Вид упаковки
туба
Тип транзистора
NPN
Напряжение коллектор-эмиттер

100В
Ток коллектора
3А
Вес
1.
963g

Бесплатная доставка
заказов от 5000 ₽

Доставим прямо в руки или в ближайший пункт выдачи

Смежные товары

SMICA TO220

Прокладка теплопроводящая: силиконовая; TO220; 0,4К/Вт; L: 18мм

по запросу

Подробнее

NIPPEL TO220

Изоляционная втулка; TO220; 6,1мм; макс.130°C

по запросу

Подробнее

IB 6

Изоляционная втулка; TO220; UL94V-0; 6мм; -40÷250°C; 30кВ/мм

по запросу

Подробнее

MICA-TO220

Прокладка теплопроводящая: слюдяная; TO220; 1,2К/Вт; L: 18мм

по запросу

Подробнее

FIX-TC-1

Изолирующий дистанцирующий элемент; полиамид; 5,4мм; TO220

по запросу

Подробнее

SMICA TO220-2

Прокладка теплопроводящая: силиконовая; TO220; 0,4К/Вт; L: 20мм

по запросу

Подробнее

HS-142-38

Радиатор: штампованный; TO220; черный; L: 38,1мм; 6,2К/Вт; алюминий

по запросу

Подробнее

HS-112-25

Радиатор: штампованный; TO220; черный; L: 25,4мм; W: 12мм; H: 6,5мм

по запросу

Подробнее

291-h46AB

Радиатор: штампованный; U; TO220; черный; L: 21,8мм; W: 25,4мм; 291

по запросу

Подробнее

289-AB

Радиатор: штампованный; U; TO202,TO218,TO220; черный; L: 18,1мм

по запросу

Подробнее

Куда доставить заказ?

Москва

Добавьте точный адрес, удобный пункт выдачи или постамат, чтобы заранее увидеть условия доставки товаров

Выберите город

10 бр.

нов и оригинален tip31 to-220 tip31c купи | Електрическо оборудване и консумативи 10 бр. нов и оригинален tip31 to-220 tip31c купи | Електрическо оборудване и консумативи – Welite.com.co

Свързани продукти

Вижте колекция от свързани с тях продукти

Други

Добави в количката

Реле BT90-SS-112D T90-1C-12V-5 ПЕНСА

Добре дошли в нашия магазин на компанията е специализирана в продажбата на реле! ! ! Съвет: Ако имате няколко модела в заглавието, моля оставете съобщение по поръчка, за да ни каже какъв модел ви е нужна.Ако няма

3.14лв. 2.81лв.

Други

Добави в количката

6-30 В Релеен модул Ключ Задейства Време на Забавяне на Веригата Таймер Цикъл Регулируема #20/24 W

100% чисто нов и високо качество Материал: Електрически компоненти Цвят: Вижте снимки Въвеждането на продукта: 1. Работно напрежение: 6 –30 2. Източник на сигнала за стартиране: спусъка на високо

8.49лв. 5.52лв.

Други

Добави в количката

5 бр. Нови и оригинални FGA25N120 25N120 TO-3P FGA25N120ANTD

7.41лв. 6.30лв.

Други

Добави в количката

4 бр.

Автоматично реле G8HE-1C7T-R1-DC12 G8HE-1C7T-R1 DC12 G8HE 12 В 5PIN

Шенжен Mzxykj .Electronic Co., Оод Добре дошли в нашия магазин Ако имате някакви въпроси, моля, свържете се с нас Описание Лот от 1 бр. 100% чисто Нов, никога не е бил използван. Информация за плащане ·

29.28лв. 25.48лв.

Други

Добави в количката

Оригинален Нов 1 бр./HF3FA-012-HTF DC12V 10A реле 4 контакти

Нашата служба за контрол на целостта на магазина на първо място.Всички стоки са нови, оригинални продукти, стоки в магазините има на разположение добре дошли на поръчка.За да се създаде магазин доволни качествени

1. 48лв.

Други

Добави в количката

CHUX SSR 3 Фаза на Релета 10a 25a 40a 50a ZG33 220 v ac от 70-280 до 90-480 ac трифазно реле твердотельное

ДОБРЕ ДОШЛИ В НАШИЯ МАГАЗИН! Реле SSR 10a 25a 40a 50a ZG33 AC-AC от 70-280 до 90-480 ac трифазно реле твердотельное Характеристики: Нито връзка, нито шум, нито искри; широк обхват на работни напрежения, бърза и стабилна

21.51лв. 19.36лв.

Други

Добави в количката

Нов и Оригинален OMRON ДЗЕН-20C2AR-A-V2 Програмируем Релеен Модул ” Ад се продава AC100-240V

Нов и оригинален програмируем релеен модул OMRON ДЗЕН-20C2AR-A-V2 ПРОИЗВЕДЕНО В КИТАЙ

302. 61лв.

Други

Добави в количката

10 БР. Мини Реле хранене печатна платка тип HK19F HK19F-DC5V-SHG HK19F-DC12V-SHG HK19F-DC24V-SHG Макара DPDT 8 Pin 2NO 2NC

12.93лв. 9.19лв.

Други

Добави в количката

IRFI4212H TO-220F-5 НА 100 В 11A

深圳市和达电子有限公司以质量主要封装: TO-220,TO-3P,TO-247,TO-263,TO-252,TO-3PL,TO-264. DIP,СОП. 联系我们:林小姐柯先生深圳市华强北路华强电子世界3号楼二楼2C090房间数量大于或者等于10PCS 买家须知（请仔细阅读以下内容，拍下即代表同意本店观点）电子元件售后服务问题: 发货： ◇◆每天下午5点前拍下，当天发货。如有指定快递可和我说明。

45.27лв.

Други

Добави в количката

5 бр./лот FQP17P06 17P06 TO-220 в наличност

Ние се стремим да се класират в 5 звезди за всяка транзакция. 1. Моля, потвърдете получаването на стоки, освен ако стоките, които сте получили, и ако стоката е била повредена, моля свържете се с нас веднага.изпратете

4.23лв.

Други

Добави в количката

Нов 1 бр.

/лот STK412-010 STK412 ZIP нов и оригинален в наличност

17.17лв. 14.59лв.

Други

Добави в количката

SII9125CTU 1 БР. QFP SIII9125 SIL9125CTU

Добре дошли в ЮЙСИНЬЮАНЬ Ако имате нужда от повече броя или повече продукти, моля, свържете се с нас. 1. Ние приемаме плащане чрез Alipay, West Union, TT. Всички основни кредитни карти се приемат чрез сигурна плащане

5.16лв. 4.90лв.

Други

Добави в количката

5 Бр.

/ЛОТ Нов Оригинален 103-1CH-C L05 12 vdc

Добре дошли в магазин ZZBCXH, може да доведе до пряка плащане!Организирайте доставка!При нас в магазина има много видове стоки на компанията), и, което е по-важно, вие ще получите най-високо качество, на възможно най-ниска

19.25лв.

Други

Добави в количката

10шт 9817A-2 PS9817A-2 PS9817-2

Скъпи приятели, какви електронни компоненти са ви нужни, за да се свържете с нас?Много от нашите запаси не лежи на рафта.Ние можем непрекъснато да се свързва с нас в процес на обновяване.Ние можем да ви помогнем да

10. 20лв.

Други

Добави в количката

10 бр./лот LM2576HVS-ADJ LM2576S-5,0 LM2576HVS-5,0 LM2576HVS-12 LM2585S-ADJ LM2587S-ADJ TO-263-5

За НАС Ние обещаваме: 1. За производство само на най-добрите потребителски стоки и да осигури възможно най-високото качество. 2: Доставляйте стоки на нашите клиенти по целия свят за бързо и точно Политика за обслужване

4.94лв. 4.30лв.

Други

Добави в количката

10 бр.

AOD403 AOD409 AOD418 AOD4126 AOD4184 AOD4685 AOD4186 AOD4286 AOD3N50 AOD5N40 AOD5N50 TO-252 в наличност

2.56лв. 2.23лв.

Транзистор TIP31C Распиновка, Эквивалент, Применение, Спецификации

Характеристики/технические характеристики:

Тип упаковки: TO-220
Тип транзистора: NPN
Максимальный ток коллектора (I _С ): 3 А
Максимальное напряжение коллектор-эмиттер (В _CE): 100 В
Максимальное напряжение коллектор-база (В _CB ): 100 В
Максимальное напряжение эмиттер-база (VEBO): 5 В
Максимальное рассеивание коллектора (шт. ): 40 Вт
Максимальная частота перехода (fT): 3 МГц
Минимальное и максимальное усиление постоянного тока (h _FE ): 10–50
Максимальная температура хранения и рабочая температура должна быть: от -65 до +150 градусов по Цельсию

PNP Дополнение:

PNP Дополнение к TIP31C: TIP32C

Замена и эквивалент2: 90 010311 2СБ595, 2СА77, 2Н6134, 2СА1010, БД712, БД912, 2СБ633, 2СБ690, БДТ42К, МДЖЭ34К , MJE42C, NSP42C, RCA1C06

Объяснение / описание транзистора TIP31C:
TIP31C — это транзистор в корпусе TO-220, предназначенный для приложений общего назначения. Он доступен в четырех различных типах, которые можно отличить по последнему алфавиту, используемому после номера транзистора. Номера TIP31, TIP31A, TIP31B и TIP31C. Основное различие между этими разными номерами деталей заключается в их напряжениях, и последний алфавит используется для указания на это. TIP31C имеет самое высокое напряжение нагрузки из всех. Максимальное напряжение нагрузки, с которым может работать TIP31C, составляет 100 В. Принимая во внимание, что ток коллектора одинаков во всех номерах деталей, который составляет 3 А при непрерывном использовании, а пиковый или импульсный ток коллектора составляет 5 А. Транзистор можно использовать для коммутации и усиления любого общего назначения. При использовании в качестве переключателя он способен быстро переключаться и может управлять многими нагрузками одновременно. Помимо этого, он также может хорошо работать в качестве усилителя звука, а также может использоваться в каскадах усилителя звука.

Где мы можем его использовать и как использовать:
Транзистор TIP31C может хорошо выполнять многие требования общего назначения. С максимальным током коллектора 3 А он может управлять различными нагрузками в цепях, такими как мощные переключатели, реле, транзисторы, ИС, различные части схемы и т. д. Кроме того, максимальное напряжение коллектор-эмиттер 100 В делает его идеальным для использования в цепях высокого напряжения. .
Кроме того, с максимальным рассеиванием коллектора 40 Вт, он также может использоваться в качестве аудиоусилителя, а также хорошо работать в каскадах аудиоусилителя. Этот транзистор можно использовать/подключить так же, как и любой другой биполярный транзистор.

Применение:
Аудиоусилитель и каскады аудиоусилителя
Схемы питания
Схемы драйверов двигателей
Схемы зарядных устройств
Переключение нагрузки до 300 с
Пара Дарлингтона

Как обеспечить безопасную длительную работу в цепи:
Для безопасной работы транзистора TIP31C в течение многих лет рекомендуется всегда поддерживать номинал на 20% ниже максимального. Использование компонентов с максимальными характеристиками может сократить срок их службы. Всегда используйте подходящий базовый резистор, чтобы обеспечить требуемый базовый ток транзистора. Не подключайте нагрузку более 100 В и 3 А, не подключайте нагрузку более 5 А в пиковом или импульсном режиме. И всегда храните и работайте с транзистором при температуре выше -65 градусов по Цельсию и ниже +150 градусов по Цельсию.

Техническое описание:
Чтобы загрузить техническое описание, просто скопируйте и вставьте ссылку ниже в браузере.
https://pdf1.alldatasheet.com/datasheet-pdf/view/12672/ONSEMI/TIP31C/+025J4UllREMIcVLuvNK+/datasheet.pdf NPN) силовые транзисторы под транзисторами с биполярным переходом усиливают сигналы или схемные приложения и имеют три слоя. Кроме того, электрические токи управляют их работой.
Типы транзисторов NPN включают TIP41C, 2N9401, BD435, TIP31C, BC107 и многие другие.
Сегодня мы подробно расскажем обо всей необходимой информации о транзисторе TIP31C.
Конфигурация контактов TIP31C
(структура транзистора TIP31C NPN)
TIP31C — это силовой NPN-транзистор с тремя выводами, схема выводов корпуса приведена ниже.
Контакт 1/ База (B) работает как триггер и, следовательно, включает силовой транзистор.
Контакт 2/ коллектор (C) – Он подключается к нагрузке.
Контакт 3/эмиттер (E) подключается к заземлению цепи (GND).
Особенности / Технические характеристики
TIP31C имеет несколько спецификаций и функций, которые мы обсудим.
Во-первых, тип корпуса TO-220, тип транзистора средней мощности.
(транзистор NPN в корпусе ТО-220)
Тогда его максимальный ток коллектора (Ic) составляет 3 А, а максимальное рассеивание на коллекторе – 40 Вт.
Максимальный ток через базу транзистора составляет 1 А постоянного тока, тогда как максимальный ток через коллектор транзистора составляет 3 А постоянного тока.
Также его максимальное напряжение эмиттер-база (VEBO) составляет 5В.
Кроме того, диапазон минимального и максимального коэффициента усиления по постоянному току (hfe) составляет от 10 до 50.
Максимальное напряжение коллектор-база (Vcb) и максимальное напряжение коллектор-эмиттер (Vce) составляют 100 В.
Наконец, максимальная температура хранения и эксплуатации должна находиться в диапазоне от -65°C до +150°C.
Замена и эквивалент
Если вам нужна замена TIP31C или его эквивалента, вы можете использовать список здесь.
MJE34C,
TIP31A,
TIP31B,
RCA1C06,
2SB595,
2SB690,
90 0015 BD712,
MJE42C,
BDT42C,
2SA1010,
2SB633,
2N6134,
NSP42C или
BD912.
Однако, прежде чем приступить к замене, убедитесь, что вы проверили конфигурацию контактов и параметры эквивалентов. Таким образом, вы избежите любых повреждений, которые могут возникнуть из-за несоблюдения параметров усиления, тока и напряжения.
Транзистор TIP31C Описание
Транзистор TIP31 NPN предназначен для усиления, например, в аудиоусилителях и коммутационных устройствах общего назначения. В результате он может управлять несколькими нагрузками одновременно и выполнять быстрое переключение в качестве переключателя.
Более того, он доступен в четырех различных типах, а именно TIP31C, TIP31B, TIP31A и TIP31. Хотя они могут иметь одинаковый номер транзистора, они различаются по напряжению и последнему алфавиту. Например, TIP31C может выдерживать более высокое напряжение нагрузки. Кроме того, TIP31C может работать с максимальным напряжением нагрузки до 100 В. Мы указали другие его возможности в его функциях.
Где использовать TIP31C？
Мы рассмотрим три ситуации, чтобы объяснить, где можно использовать TIP31C.
Пример 1
В первом случае вы будете использовать импульсы микроконтроллера для управления TIP31C, потому что он имеет высокую скорость и отклик усиления. Таким образом, TIP31C предпочтительнее для высокоскоростных коммутационных приложений.
Пример 2
Во-вторых, вы можете использовать TIP31C для усиления сигналов. Транзистор NPN имеет почти линейный коэффициент усиления и отличный коэффициент усиления.
Пример 3
Наконец, TIP31C может переключать устройства с нагрузками средней мощности. TIP31 рекомендуется, так как он дешев и легко доступен на рынке из-за его популярности в электрических приложениях.
Как использовать TIP31C？
Использование TIP31C аналогично использованию любого другого силового транзистора. В нашей схеме ниже мы покажем вам, как она работает, когда мы используем ее в конфигурации с общим эмиттером.
Принципиальная схема TIP31C как простого коммутационного устройства
Из цепи;
У нас есть TIP31C как простое коммутационное устройство.
Также имеется небольшая нагрузка двигателя постоянного тока.
Затем блок управления, который не является микроконтроллером, обеспечивает триггер, который включает транзистор. Это достигается за счет подачи +5 вольт на базу транзистора.
Примечание;
Для эффективной работы обязательно подключение эмиттера транзистора к массе блока управления.
Резистор 10 Ом ограничивает ток через базу транзистора. Ограничение базового тока необходимо, и вы можете выбрать подходящее значение с помощью приведенного ниже расчета.
Максимальный ток через базу — 1 А
Базовый ток — может быть 0,9 А
Максимальное напряжение между эмиттером и базой — 5 В.
Vbe может быть 4,5
Напряжение на резисторе R равно XX В (напряжение на выходе блока управления – 4,5)
Следовательно, R = XX/0,9 = YYΩ (подключать последовательно с базой, как в схеме)
Принцип работы TIP31C в качестве коммутационного устройства
Часто при отсутствии тока базы транзистор в прикладной схеме закрыт. Однако, если импульсы напряжения блока управления попадают на базу, через базу транзистора протекает ток. Затем протекающий ток включает транзистор. В свою очередь, коллекторный ток также будет протекать через двигатель, заставляя его вращаться. Двигатель будет поддерживать свое вращение до тех пор, пока не появится базовый ток.
И наоборот, низкий уровень выходного сигнала блока управления приводит к тому, что базовый ток становится равным нулю. В конце концов, транзистор закрывается, ток коллектора становится равным нулю, и двигатель перестает вращаться.
Обратите внимание, что приведенная выше схема является тестовой. При использовании прикладной схемы не забудьте включить обратноходовой диод, радиатор и другие компоненты, чтобы предотвратить повреждение.
Использование TIP31C в качестве усилителя
Мы должны рассмотреть характеристики усиления по току TIP31C в качестве усилителя. Таким образом, текущий график усиления в техническом описании TIP31C поможет лучше понять концепцию.
График усиления по току
На графике коэффициент усиления приблизительно равен 100, а ток коллектора равен 1 А/100 мА.
