Маркировка проводов и кабелей – что нужно знать для выбора?

Кабель ВВГ имеет от одной до пяти токоведущих частей. Он может иметь или не иметь нейтральный проводник.

Содержание

Маркировка электрических проводов и кабелей – что нужно знать, чтобы выбрать?

Весь современный мир окутан проводами. В домах, на стенах, на крышах, на фонарных столбах, под землей находятся молнии, высоковольтные провода. Провод от утюга, пылесоса, кофеварки, стиральной машины, компьютера, телевизора, холодильника мы тянем к розетке, чтобы подключить электричество. Высоковольтные линии, проходящие через бесплодную тайгу, доставляют электричество от гидроэлектростанций с сибирских рек в города.

Маркировка кабелей и проводов может сбить с толку неопытного покупателя. Марки кабелей и проводов маркируются определенным образом, что облегчает выбор различных видов продукции. Буквы обозначают: для чего предназначен кабель, где он будет проложен, из какого металла сделан средний проводник, из чего сделана изоляция и на какую мощность он рассчитан. Для предотвращения пожара электрический провод или кабель должен быть правильно подобран по размеру. В этой статье мы расскажем вам, как читать манометры для проводов.

Неизолированные изолированные кабели, не имеющие защитной оболочки поверх электрической изоляции (кабели APRTO, PRD, APPR, APTV, PPV).

Что такое провод?

Провод – Провод – это одна или несколько голых или изолированных жил, которые могут иметь неметаллическую оболочку, оболочку или оплетку, состоящую из волокон или проволок. Провода могут быть голыми или изолированными. Проводники могут использоваться в линиях электропередачи, для обмоток электродвигателей, для соединений в радиоэлектронных устройствах и т.д.

Голые проводники не имеют защитных или изоляционных оболочек и в основном используются в линиях электропередач.

Жилы изолированных кабелей покрыты изоляцией из ПВХ, резины или пластмассы.

монтажные кабели – Кабели для низковольтных систем распределения электроэнергии.

голые проводники это проводники без защитного или изоляционного покрытия на токоведущих жилах. Для воздушных линий обычно используются голые провода классов PSO, PS, A, AS и других.

Изолированные кабели Это кабели, токопроводящие жилы которых покрыты изоляцией, а поверх изоляции наложена оплетка из хлопчатобумажной пряжи или оболочка из резины, пластмассы или металлической ленты. Изолированные кабели могут быть как защищенными, так и незащищенными.

Защищенный Это изолированные кабели, которые имеют оболочку поверх электрической изоляции, предназначенную для герметизации и защиты от внешних климатических факторов. К ним относятся APRN, PRVD, APRF и т.д.

Неизолированные изолированные кабели без защитной оболочки поверх электрической изоляции (кабели АПРТО, ПРД, АППР, АППВ, ППВ).

Большинство потребителей, впервые столкнувшись с маркерами, не понимают, что означают цифры и буквы в составе. На рынке представлены различные модели: как отечественные, так и зарубежные, где указано:

Буквенно-цифровые маркеры

На поверхности большинства кабелей имеются буквы и цифры. Каждый из них отвечает за определенную функцию или цель. Символы необходимы, поскольку существуют специальные правила для производителей, подтвержденные законодательством.

Стоит отметить, что в современных условиях все создается по спецификациям, а не по стандартам. То, что написано, может сильно отличаться в зависимости от региона.

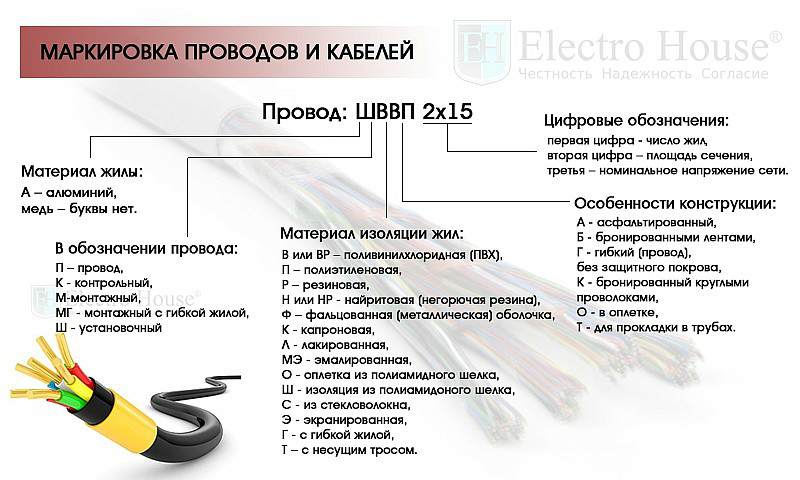

Маркировка электрических кабелей и их расшифровка

Эти модели имеют различные характеристики – они содержат провода с сечением, позволяющим питать устройства. Помните, однако, что к таким устройствам относятся бытовые приборы и в то же время серьезное оборудование в компаниях с огромной мощностью.

Чтобы помочь вам правильно расшифровать буквы на поверхности, вот краткий список:

• Если она начинается с буквы А, то основной частью является алюминий. Отсутствие буквы “А” указывает на присутствие элемента медь.
• B – стоит после A или первым, если нет A. Указывает на наличие изоляции вокруг токоведущей части.
• C – обозначает изоляционный слой из ПВХ, может появляться после предыдущих символов или 1 в перечислении.
• P – указывает на наличие резины вокруг проводника. Подстилающий слой HP – не будет поддерживать горение.
• P – обозначает полиэтиленовое покрытие, в случае кабельной продукции это термопластичная разновидность. Ps пишется, если самозатухающий, Pv – если вулканизированный.
• В случае подключения AC или AA второй символ означает алюминиевое покрытие, а C – свинцовое покрытие.
• K – оцинкованная бронированная сталь под секцией шланга, но только если это не начало аббревиатуры. Если это первый символ, это означает, что мы имеем дело с управляющим проводом.
• B отличает бронированную секцию из листовой стали. Если к нему прикреплен БН, то он бронирован негорючим покрытием, если б, то без прокладки.
• D – если буква большая, это означает, что данный сорт можно устанавливать даже в горных выработках.
• d – маленький указывает на наличие уплотнения. Уплотнительный слой обычно изготавливается из гидрофобной ленты. 2g – алюмополимерная основа.
• Schw, Schp и Schps обозначают покрытие, изготовленное из ПВХ, полиэтилена или негорючего шланга.
• O – указывает на то, что у каждого будет свое покрытие.
• ng – символизирует, что материал является негорючим и не будет гореть ни в коем случае.
• E – если он стоит в самом начале, то это модель, которая выдержит нахождение в шахте и в особо агрессивных условиях.

Для моделей с управлением

Он может передавать управляющий сигнал на любое устройство, к которому он подключен. Он используется, когда важно получить точные данные.

Расшифровка обозначения сечения кабелей и различных проводников этой категории:

• K – принадлежность к контрольной группе. Может быть 1 или 2, что указывает на материал сердечника.
• A – указывает на присутствие алюминия. Если символа нет, то перед вами вариант с медным сердечником.
• B – указывает на поливинилхлорид в качестве изоляции вблизи активной части.
• c – внешняя сторона изготовлена из того же материала.
• P – четко указывает на то, что изоляционный элемент был сформирован из полиэтилена.
• F – фторопластовый слой.
• P – указывает на наличие резины в качестве изолятора. НР – резиновое покрытие, не поддерживающее горение.
• D – подтверждает, что выбранная модель раскрыта.
• E – если не в начале строки, то на экране в композиции.

Стоит отметить, что кодировка КГ обычно маркируется не как провод для управления оборудованием, а провод гибкий.

С точки зрения коммуникации

Для этих линий придумали специальные марки, которые имеют свои собственные обозначения для электропроводной продукции. В стандартных случаях это примеры для малых токов, которые имеют небольшое поперечное сечение и большое количество пар.

Они имеют записанные описания:

• Т – телефон;
• P – полиэтиленовая изоляция;
• P – ленточная изоляция из ПВХ или полиэтилентерефталата;
• P – если они идут подряд, то это дополнительная защитная оболочка;
• E – экранирование, это один из обязательных элементов для вяжущих;
• H – указывает на наличие гидрофобного наполнителя, который будет останавливать проникновение влаги;
• C – используется только на железных дорогах.

Как расшифровать цифровое обозначение

Обычно используются 3 цифры, которые принимают на себя параметры:

1. Сколько проводов – есть 1 или много, каждый отмечен;
2. Площадь поперечного сечения – если имеются проводники с разными значениями, они маркируются отдельно;
3. указывает номинальное напряжение, но оно не всегда присутствует.

Как обозначены провода и различные шнуры

Принцип, по которому на них будут размещаться маркеры, отличается от принципа, используемого для кабелей. Все требования указаны в ГОСТ 7399-97.

В этой области AC означает алюминиевый сердечник со стальным сердечником. Изоляция не упоминается.

СИП означает продукт, который имеет несколько типов, является самонесущим и изолированным одновременно.

ППВ означает плоский кабель с изоляционным слоем из ПВХ.

MG – это гибкое изделие, изготовленное из меди.

Это лишь отдельные варианты наиболее часто встречающихся названий. Однако можно найти множество зарубежных вариантов, которые будут отличаться обозначениями.

Четырехжильный кабель предназначен для четырехжильных сетей переменного напряжения. Четвертый проводник является заземляющим или нейтральным, поэтому его сечение обычно меньше, чем у основных проводников. Однако при прокладке кабелей во взрывоопасных зонах и в некоторых других случаях сечение четвертого проводника выбирается таким, чтобы оно было равно сечению основных проводников.

Классификация и маркировка силовых кабелей

Силовые кабели удобно классифицировать в зависимости от номинального напряжения, на которое они рассчитаны. Классификация может также основываться на типе изоляции и конструктивных особенностях кабелей.

Все силовые кабели можно условно разделить на две группы в зависимости от номинального рабочего напряжения. В группу низкого напряжения входят кабели, предназначенные для использования в электрических сетях с изолированной нейтралью на напряжение 1, 3, 6, 10, 20 и 35 кВ переменного тока при частоте 50 Гц. Эти же кабели можно использовать с заземленным нейтральным проводником и в сетях постоянного тока. Эти кабели изготавливаются с бумажной, пластмассовой и резиновой изоляцией, причем пластмассовая изоляция является наиболее перспективным видом изоляции. Кабели с пластмассовой изоляцией проще в производстве и легче в монтаже и эксплуатации.

В настоящее время производство силовых кабелей с пластмассовой изоляцией значительно увеличивается. Силовые кабели с резиновой изоляцией выпускаются в ограниченном количестве. Кабели низкого напряжения выпускаются в одно-, двух-, трех- и четырехжильном исполнении, в зависимости от их назначения. Одножильные и трехжильные кабели используются в сетях на напряжение 1-35 кВ, двух- и четырехжильные – в сетях на напряжение до 1 кВ.

Четырехжильный кабель предназначен для четырехжильных сетей переменного напряжения. Четвертый проводник – это заземляющий или нейтральный проводник, поэтому его сечение обычно меньше, чем у основных проводников. Однако при прокладке кабелей во взрывоопасных зонах и в некоторых других случаях сечение четвертого проводника выбирается таким образом, чтобы оно было равно сечению основных проводников.

Кабели, предназначенные для эксплуатации в сетях переменного тока напряжением 110, 220, 330, 380, 500, 750 кВ и выше, а также кабели на постоянное напряжение от +100 до +400 кВ и выше, входят в группу высоковольтных кабелей. Большинство высоковольтных кабелей в настоящее время производятся с бумажной изоляцией, пропитанной маслом – это маслонаполненные кабели низкого и высокого давления. Высокая диэлектрическая прочность изоляции этих кабелей обеспечивается за счет избыточного давления масла в кабеле. Однако кабели с газовой изоляцией, в которых газ используется как в качестве изолирующего вещества, так и для создания положительного давления в изоляции, получили распространение и за рубежом. Наиболее перспективными являются высоковольтные кабели в пластмассовой изоляции.

Маркировка силовых кабелей обычно включает буквы, указывающие на материал проводника, изоляцию, оболочку и тип защиты оболочки. Маркировка высоковольтных кабелей также отражает особенности их конструкции.

Медные проводники не имеют специальной буквы в обозначении кабеля, алюминиевые проводники маркируются буквой А в начале обозначения. Следующая буква в обозначении кабеля указывает на материал изоляции, при этом пропитанная бумажная изоляция не имеет буквенного обозначения, полиэтиленовая изоляция обозначается буквой П, поливиниловая – буквой В, а резиновая – буквой Р. Буква, соответствующая типу защитного покрытия, выглядит следующим образом: А – алюминий, С – свинец, П – полиэтиленовый шланг, В – поливинилитовое покрытие, Р – резиновое покрытие. Последние буквы обозначают тип защитной оболочки.

Например, кабель SG имеет медную жилу, бумажную пропитанную изоляцию, свинцовую оболочку, защитная оболочка отсутствует. Кабель АПаШв имеет алюминиевую жилу, полиэтиленовую изоляцию, алюминиевую оболочку и оболочку из ПВХ.

Маслонаполненные кабели имеют в своем обозначении букву М (в отличие от газонаполненных – букву G), а также букву, указывающую на характеристики давления масла в кабеле и соответствующие конструктивные особенности. Например, кабель MNS – это маслонаполненный свинцовый кабель низкого давления с упрочняющим и защитным кожухом, или кабель MVDT – это маслонаполненный кабель высокого давления в стальном кабелепроводе.

Цифры в обозначении обычно указывают на площадь поперечного сечения кабеля. Первое число указывает на количество проводников, а второе – на площадь поперечного сечения.

Таблица для идентификации кабелей и проводов

Эта таблица используется для определения основных классификаций изделий и выбора необходимого сечения.

Аббревиатура	Допустимое сечение кабеля, мм	Категория гибкости
APV, APPV	1.5 – 15.0	1
PV1, PPV	25,0 и выше	2
PV1	0,7 – 11,0	1
PV3	15,0 и выше	2
PV4	3,5 и выше	2
VVG	1 – 1,5	2,3,4
VVGng	5.0 и выше	4
ПУНП	0,5 и 1,0	3
APPV	1,0 и 1,5	5
ПВА	2,5 и 3,5	3,4
КАБЕЛЬ ВИТОЙ ПАРЫ	6,0 и 11,0	5
Vbbshv	4,0 и 4,5	4

Полезные советы по работе с кабелями:

• при использовании смешанных кабелей (медных и алюминиевых) необходимо использовать клеммные пластины. Когда два разных металла соприкасаются друг с другом, происходит окисление, что приводит к перегреву кабеля и короткому замыканию или возгоранию в месте контакта;

• Если площадь поперечного сечения подобрана неправильно, проводники могут перегореть при подключении тяжелого оборудования. Чтобы правильно рассчитать площадь поперечного сечения, необходимо рассчитать мощность всех устройств, которые будут подключены;
• Для прокладки кабеля в земле рекомендуется использовать продукт с бронированным изоляционным слоем. Это защитит кабель от постоянного напряжения;

• Укладка допускается только при температуре не ниже 15 градусов, в противном случае кабель должен быть предварительно нагрет специальной тепловой пушкой;
• Если внешняя изоляция была механически повреждена, изделие нельзя укладывать на линию. Довольно быстро ПВХ ослабнет, и провода перегреются. Это приведет к короткому замыканию;
• Если проводов недостаточно, используйте кабельный ввод. С ним должен работать только опытный человек;
• Маркировка проводов и кабелей во время установки поможет вам узнать содержимое изделия и его параметры;
• При прокладке в траншеях используйте гофры или кабель-каналы для защиты изделия от внешних факторов.

Маркировка помогает выбрать правильный продукт. Но помимо этого, вам необходимо знать общий свод правил для любого проводника.

Первое, что необходимо решить, это выбрать состав проводников.

Большинство электриков предпочитают медные проводники. Основное преимущество заключается в том, что медь использует меньше алюминия и имеет более длительный срок службы. Медные изделия будут стоить дороже, но их стоит покупать из-за их безопасности.

Затем выбирается проволока с учетом ее гибкости и жесткости. Жесткий продукт обычно состоит из одной нити, в то время как гибкий продукт состоит из нескольких нитей. Чем больше проволок в кабеле и чем меньше каждая проволока, тем мягче будет изделие.

Эластичность можно разделить на 7 категорий, однопроволочная – категория 1, многопроволочная – категория 7.

Как выглядит поперечное сечение провода

Не только электрику, но и обычному человеку необходимо знать маркировку. Таким образом, приобрести кабельную продукцию будет проще. При монтаже кабелей необходимо соблюдать все правила безопасности и технику монтажа кабельной продукции. Даже при правильном декодировании неправильная прокладка кабеля может иметь последствия.

Промышленный маркер является обязательным в приложениях с высокими требованиями к маркировке кабеля.

Типы кабелей и их маркировка

Кабели, провода и шнуры используются для передачи электроэнергии. Это разные конструкции.

• Провод – Провод, состоящий из 1 или более жил, однопроволочный или многопроволочный, голый или изолированный. Некоторые провода имеют внешнюю защитную оболочку, что делает их очень похожими на кабель.
• Кабель – Кабель, состоящий из 1 или более токопроводящих жил, каждая из которых имеет собственную изоляцию. Все пространство между проводниками заполняется оболочечным компаундом, лентами или нитями. Это предотвращает слипание проводников.
• Кабель – это проводник, состоящий из скрученных медных проволок. Его главная особенность – высокая гибкость. Кабели имеют минимальное сечение и различную изоляцию.

Шнуры имеют различные технические свойства. Они выбираются в зависимости от их назначения и параметров.

Кабели различают по многим характеристикам: тип изоляции, материал жил, количество проводников и оболочка.

Основной материал

Довольно многие сплавы проводят электричество. Однако наиболее распространены алюминиевые и медные жилы из-за их относительно низкой стоимости.

Алюминиевые провода – Этот металл занимает четвертое место по электропроводности, поэтому, когда его научились производить дешево, началась революция в электроснабжении. Однако его применение ограничено. Например, в доме. запрещается использовать алюминиевые проводники с сечением менее 16 мм. Последние нельзя согнуть и можно только стационарно установить. При постоянном нагреве контакты перегреваются и повреждаются, поэтому эти кабели требуют обслуживания. Другим недостатком является аморфный металл и сплавПровод будет постепенно “вытекать” из кабеля, если он плотно обжат.

Медь – 2-е место по электропроводности. Провода гибкие, упругие и не боятся гнуться. Их можно лудить, паять и сваривать без использования дополнительных материалов. Они не требуют ухода, и их свойства практически не меняются с течением времени. Однако медные провода и контакты нелегко окисляются на открытом воздухе. Кроме того, медные кабели дороже и тяжелее.

Современные плоские кабели изготавливаются из медных кабелей, поскольку алюминиевые кабели не выдерживают таких высоких уровней мощности.
