Содержание

Виды охранной сигнализации

Содержание статьи:

Вопрос безопасности недвижимости был актуальным во все времена. В настоящее время для того чтобы защитить свою квартиру или офис достаточно установить охранную сигнализацию. Вам остаётся только определить, какой тип охраны объекта использовать – автономный, индивидуальный или пультовый.

Наиболее популярный вид охраны для квартиры и дачи установка пультовой сигнализации

Автономная сигнализация

Такой вид охранной сигнализации получил очень широкое распространение благодаря своей доступности и простоте установки. Достаточно приобрести готовый комплект (например, в интернет-магазине) и расставить датчики по охраняемым помещениям. При этом сигнал тревоги никуда не передаются, а система работает локально, привлекая внимание охранников или находящихся по близости людей с помощью звуковых (сирены) и световых оповещателей.

Сюда же можно отнести объекты с круглосуточным режимом работы – магазины, гостиницы, рестораны или бизнес-центры.

На них, как правило, устанавливается охранно-тревожная сигнализация с выводом сигнала только на пост охраны, который может находиться в том же здании или помещении. Такой вид сигнализации свойствен средним и крупным объектам.

К плюсам такого вида сигнализации можно отнести:

  • Низкая стоимость
  • Возможность самостоятельной установки
  • Отсутствие абонентской платы за передачу сигнала на пульт охранной компании и выезд группы задержания

Главный недостаток автономной сигнализации состоит, в том, что материальную ответственность за порчу имущества несете только Вы. И если что-то не сработает, винить в этом будет некого.

Индивидуальная сигнализация

Является продолжением автономной и позволяет оповещать Вас о проникновении на охраняемый объект. В зависимости от возможностей оборудования она может отправлять SMS и MMS сообщения, осуществлять вызовы на телефон, делать фото и видео подтверждения тревоги и пересылать его Вам на электронную почту. Данный вид сигнализации характерен для небольших компаний, квартиры, дачи или даже гаража.

Большинство таких систем оснащено GSM-модулем и поставляется с беспроводными охранными датчиками. Устанавливать их необходимо только в отапливаемых помещениях. При отрицательной температуре охранная сигнализация может работать со сбоями или даже выйти из строя.

К плюсам этого вида сигнализации можно отнести:

  • Средняя стоимость
  • Возможность самостоятельной установки
  • Возможность гибкой настройки системы, например, настроить удаленное управление электроприборами
  • Кроме Вас, никто больше не имеет доступ к системе охраны
  • Не требуется наличие стационарной телефонной сети
  • В случае тревоги, сигнализация оповестит вас

К недостаткам можно причислить:

  • Материальные риски, как и для автономной сигнализации
  • Ложные тревоги – хозяин, получивший смс о проникновении на свою дачу, рискует обнаружить, что причиной этого была не закрытая форточка, отключение отопления и 220в или даже мелкие животные
  • Злоумышленники могут заглушить сигнал GSM-передатчика или обрезать телефонные провода

Важно понимать, что если Вы находитесь далеко от своей недвижимости, всегда необходимо предусмотреть возможность и договорится с соседями или собственниками помещений (расположенных рядом), что бы они могли осмотреть его на предмет взлома.


Пультовая сигнализация

Самый популярный на сегодняшний день вид сигнализации. В нашей стране охраняется очень большое количество самых разнообразных объектов, среди которых есть: социальные учреждения, бизнес-центры, офисы, магазины, рестораны, банки, банкоматы, ломбарды и ювелирные магазины. Пультовая сигнализация более эффективна, чем автономная или даже индивидуальная охранная сигнализация, потому что в случае взлома, ответственность будет нести охранная фирма, а не сам владелец.

К достоинствам системы следует отнести:

  • Самый надежный и эффективный вид сигнализации на сегодняшний день
  • Нет необходимости разбираться в системе, к Вам приедут, произведут установку и настройку оборудования, а так же научат ею пользоваться
  • Оперативное прибытие группы задержания на объект по сигналу «тревога»
  • Современные технологии позволяют определять не только наличие проникновения в дом, но и таких опасных вещей, как пожар, утечку газа или протечку воды
  • Как правило, предусматривает страхование имущества – испорченная дверь, проломленные стены
  • Систему сложнее обмануть – т. к. используются резервные каналы связи. Передачу по радиоканалу практически невозможно заглушить. Для особо рисковых объектов при разрыве связи со станцией мониторинга более чем на 10 минут, на объект выезжает группа задержания

К минусам можно причислить:

  • Высокая стоимость оборудования и необходимость его монтажа квалифицированным персоналом
  • Ежемесячная абонентская плата, в которую входит круглосуточное наблюдение и реагирование в случае тревог
  • В случае неисправности системы – оплата ложных выездов группы задержания. От этого можно обезопаситься, если заключить с договор на техническое обслуживание охранной сигнализации
  • Не редки случаи, когда охранная фирма недобросовестно исполняет свои обязательства по охране объекта.

Пультовая сигнализация

Пультовая сигнализация Современные методы защиты предлагают множество различных вариантов охранных систем. От самых бюджетных проводных моделей, которые умеют только привлекать внимание и до беспроводных охранных систем, которые умеют оповещать о взломе владельца или охрану. Тщательно взвесив все плюсы и минусы, Вы сможете подобрать подходящую именно Вам охранную сигнализацию.

Оцените статью [yandex_share]

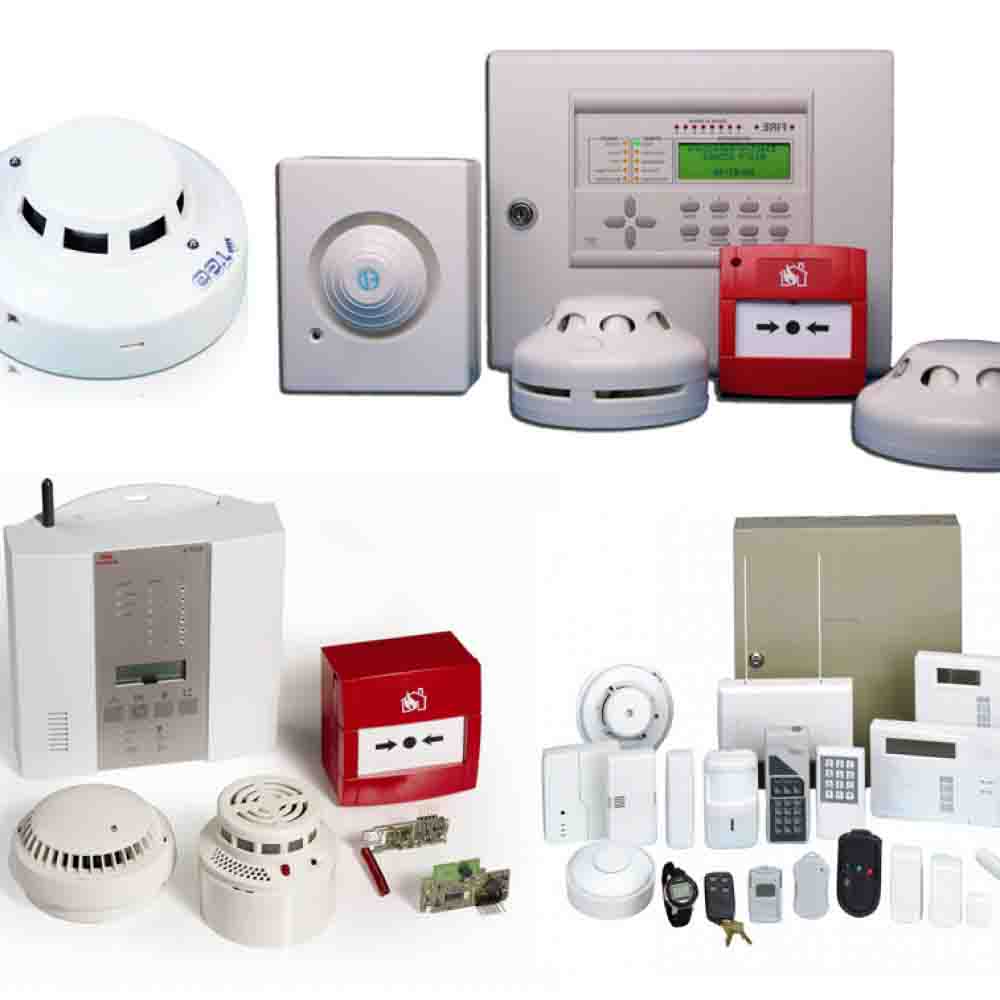

Типы охранно-пожарной сигнализации – ООО НИЦ Застава, Санкт-Петербург

« Назад

Пожары возникают из-за коротких замыканий, неисправностей в работе электрических приборов, неосторожного обращения с огнем или из-за других аварийных ситуаций. Несвоевременное оповещение о возгорании может спровоцировать непоправимые убытки или даже гибель людей. Уберечь от непредвиденных ситуаций, существенно минимизировать потери помогают разные виды пожарной сигнализации.

Современные системы ПС – это комплекс технических средств для предупреждения возгораний и сообщения соответствующим службам о возникновении аварийной ситуации. Электронное оборудование включает в себя комплект датчиков и извещателей, а в некоторых случаях еще и средства автоматического пожаротушения. Извещатели позволяют своевременно обнаружить возгорание, а приемно-контрольная аппаратура обрабатывает и создает контрольный сигнал. Автоматика может не только отслеживать появление дыма и пламени, но и запускать установки пожаротушения и дымоудаления.

Основные типы автоматических пожарных сигнализаций

  1. Пороговая. В системе устанавливаются датчики с особым порогом срабатывания (например, при достижении определенного температурного предела). Шлейфы сигнализации выстраиваются по радиальному принципу. Основным преимуществом такого вида ПС считается доступность.

    Схема пороговой АПС. Фото с сайта po-teh.ru



  2. Адресно-опросная. В этом случае контрольная панель регулярно отправляет сигналы извещателям, опрашивая их состояние. Такой вид системы пожарной сигнализации предполагает регулярное слежение за датчиками, отличается высокой информативностью.

    Схема адресно-опросной АПС. Фото с сайта po-teh.ru



  3. Адресно-аналоговая.
    Наиболее функциональная система для раннего оповещения. Контрольная панель запрашивает датчики, а затем самостоятельно принимает решение о состоянии безопасности объекта. Тем самым существенно экономится время: пожарная бригада сможет выехать максимально быстро и устранить возгорание, пока оно не привело к убыткам или жертвам.

    Схема адресно-аналоговой АПС. Фото с сайта po-teh.ru

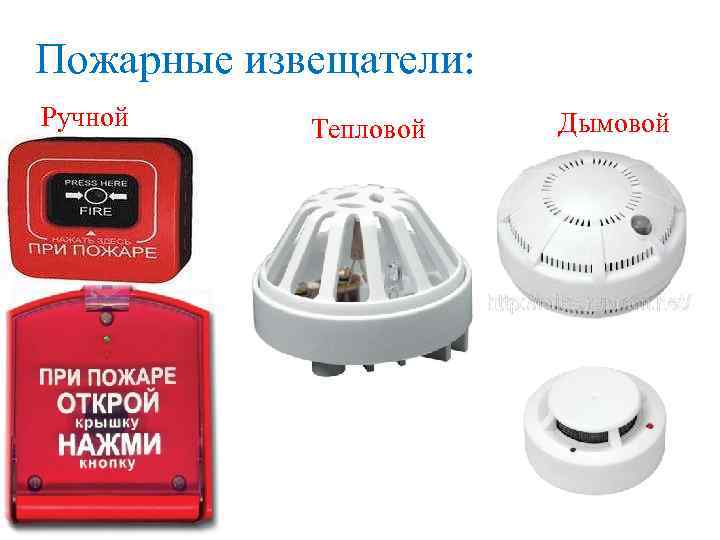

Типы извещателей пожарной сигнализации

Элементы оповещения срабатывают по сигналу от сенсоров при появлении возгорания. Наступление аварийной ситуации отслеживают по повышению температуры, возникновению дыма или открытого огня. Типы оповещения классифицируются по следующим признакам:

  1. Вид сигнала – пороговый или аналоговый. Первый транслирует простой сигнал – есть или нет возгорание, а второй (аналоговый) отправляет расширенную информацию, то есть значения температуры, наличие в воздухе угарного газа, степень задымления.
  2. Возможность вторичного использования.
    Большинство типов охранно-пожарной сигнализации работает с многоразовыми датчиками. Но есть варианты и с одноразовыми – их нужно менять после каждого срабатывания.
  3. Сектор выявления. По этому признаку делятся на точечные, срабатывающие только в месте установки, и линейные, отслеживающие изменение температурных показателей или возникновение задымленности на всем подконтрольном участке.
  4. Метод сканирования. Извещатели могут быть пассивными или активными. Соответственно, пассивные срабатывают всегда, как только контролируемые показатели изменились, – например, произошло повышение температуры или возникла задымленность. А активные испускают собственный сигнал, измеряют его изменение и срабатывают в случае превышения нормы.
  5. Характер действия. Датчики классифицируются на тепловые, дымовые и пламени, то есть отслеживают какую-то одну характеристику, которая может свидетельствовать о возникновении пожара.

Специалисты НИЦ «Застава» помогут с выбором пожарной сигнализации, обеспечат все необходимые расчеты, подготовят документацию и выполнят монтаж ПС в Санкт-Петербурге. Предоставляем услуги под ключ, от проектирования до установки. Все необходимое оборудование можно приобрести у нас по специальным выгодным ценам.

Системы охранной сигнализации. Виды и оборудование. Особенности

Охранные системы, видеонаблюдение и сигнализация все шире применяются в нашей жизни. Системы охранной сигнализации служат для обнаружения проникновения посторонних лиц на объект охраны и создание специального оповещения. Сигнализация может оповещать звуковым или световым способом. Звуковые оповещения создаются разными звонками, сиренами и другими устройствами. Световые оповещения подаются светодиодными сборками, сигнальными лампами.

Виды систем сигнализации

От типа датчиков, установленных в системе охраны, зависит назначение и вид системы охранной сигнализации. Датчики могут реагировать на следующие действия:

  • Появление воды.
  • Изменение температуры.
  • Наличие вибрации, звука или дыма.
  • Появление движущегося объекта.
  • Открытие окон и дверей.

У всех видов датчиков одна и та же задача: отправить сигнал на блок управления об обнаружении каких-либо изменений в контролируемом месте.

Проводные и беспроводные

Кроме вида событий, системы охранной сигнализации отличаются по методу передачи сигнала: проводные и беспроводные. В проводных охранных системах датчики и управляющий блок соединены друг с другом кабелем, по которому поступает сигнал. Достоинством таких систем является невысокая стоимость оборудования. В качестве недостатка можно назвать трудоемкая разводка проводов.

В системах охраны, работающих по беспроводному способу, блок управления и датчик соединяются друг с другом радиосигналами. Установка такой системы несложная, так как нет необходимости в разводке сложной сети проводов. Однако стоимость беспроводного оборудования выше, по сравнению с проводной системой.

Централизованные и автономные

По методу реагирования на информацию от датчиков охранные системы разделяют на централизованные, которые подключены к пункту центрального наблюдения, и автономные, представляющие собой обычные «кричалки».

Автономные системы охранной сигнализации при возникновении события срабатывания датчика включается сирена, которая привлекает внимание других людей. Эти системы очень простые и имеют невысокую стоимость, поэтому нашли широкое использование. Но большой эффективностью автономные системы не обладают. Опытные грабители легко смогут отключить эти звуковые сигналы и быстро сделают свое дело. Однако при пожаре эффективность автономных систем может быть на высоте. Температурный датчик среагирует на высокую температуру и подключит громкую сирену, которая привлечет внимание людей для вызова пожарных.

Централизованные системы охранной сигнализации обладают большей надежностью, так как передают сигнал диспетчеру, который быстро отправит на место проникновения посторонних лиц охранников. При установке на объекте системы видеонаблюдения хозяин объекта или диспетчер могут наблюдать визуально за тем, что происходит на объекте. Централизованные системы имеют повышенную стоимость, также придется платить еще и абонентскую плату.

Системы охранной сигнализации с автодозвоном

При отсутствии пункта наблюдения в необходимом районе, или при дорогой оплате за охрану, можно выполнить установку системы охраны с автоматическим дозвоном. Принцип ее действия состоит в том, что сигнал тревоги поступает на зафиксированный номер сотового телефона.

Можно сделать подачу сообщения в виде СМС, или на стационарный телефон. Преимуществом систем с автоматическим дозвоном является доступность функции управления на расстоянии, а также аудио контроля.

Автоматические системы охранной сигнализации

В любой системе охраны имеется несколько автоматических процессов. Это может быть выявление попыток проникновения, создание извещения о тревоге и т.д. Но имеются системы с полностью автоматической работой, которые даже называют интеллектуальной системой охраны.

Существуют также функции автоматической проверки исправности охранной системы. Датчики самотестируются, и данные об этом передаются в цифровом виде. Такие системы действуют на аппаратно-программном уровне.

Программная составляющая дает возможность выполнения следующих интеллектуальных функций:
  • Возможность встраивания сигнализации в другие системы.
  • Разделение прав доступа операторов к системе.
  • Автоматическое управление системой по определенному алгоритму или происшествию.

Многие современные датчики сигнализаций в работе применяют алгоритмы, дающие возможность проводить анализ совокупности факторов, действующих на извещатель. Это уменьшает число ложных срабатываний сигнализации, увеличивая при этом ее эффективность и надежность.

Схема сигнализации

Рассмотрим типовую схему охранной сигнализации. Она является средней между принципиальной и структурной схемой. Подключение определенных устройств и извещателей осуществляется по схеме, указанной в технической документации. Но общие правила организации схемы остаются стандартными. Классический принцип построения схемы сигнализации охраны квартиры, дома или дачи изображен ниже.

Первый рубеж сигнализации блокирует окна и двери резервных выходов датчиками с разным принципом работы: на открывание – магнитоконтактными, на разбитие стекла – акустическими. При необходимости можно подключить вибрационные датчики для выявления проламывания стен.

2-й рубеж системы охраны состоит из электронных оптических устройств лучевого, поверхностного и объемного принципа работы. Вместе с ними можно установить ультразвуковые и радиоволновые оповещатели.

Входная дверь подключается к охране отдельно, так как для предохранения от срабатывания сигнализации при открывании и закрывании объекта выполняется задержка времени срабатывания. Если постановка или снятие с охраны выполняется с наружной стороны здания специальными ключами (7), то входную дверь можно подсоединить в схему периметра объекта охраны.

Для охраны небольшого объекта рассмотренный вариант вполне подходит. Но для отдельного дома с большим числом окон и комнат каждый шлейф охраны лучше разделить на несколько.

Это обуславливается простым поиском повреждений и удобной локализацией участка проникновения.

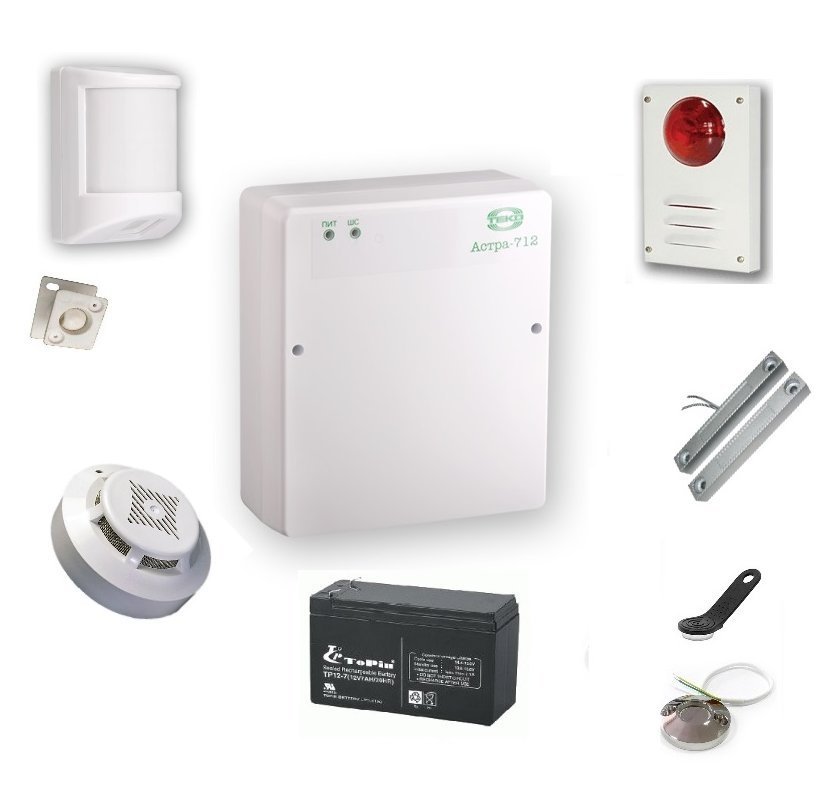

Оборудование сигнализации
  • Извещатели.
  • Приемо-контрольные приборы.
  • Блоки питания.
  • Оповещатели.
  • Система передачи извещений.

Извещатели сигнализации служат для выявления проникновения на объект охраны. Это оборудование имеет отличия по принципу работы, возможности решать вопросы контроля внутренней части помещений, назначению и т.д.

Важным составным элементом оборудования являются контрольные приборы, обрабатывающие данные, пришедшие от извещателей. Они осуществляют управление другими устройствами сигнализации.

Источники питания выполняют две главные задачи:
  1. При отсутствии напряжения являются запасным источником питания.
  2. Подают питание на оборудование системы от сети 220 В.

Оповещатели выдают информацию о работоспособности извещателей и приборов. Они бывают световыми, акустическими и комбинированными. Световые блоки могут выдавать сразу состояние многих шлейфов, звуковые блоки передают сложные голосовые сообщения, они больше подходят для пожарных систем.

Системы передачи извещений применяются для охраны с пультом управления. Для автономных систем такие СПИ не требуются. Вид оборудования определяет предприятие охраны. Извещения передаются беспроводным или проводным способом. Системы GSM связи и радиоканалы применяются все чаще.

Установка оборудования

Основным нормативным документом, который определяет порядок установки и монтажа средств сигнализации охраны является нормативный акт РД 78. 145 — 93 для вневедомственной охраны. Если сигнализация не ставится под охрану на пульт, то таким актом можно не пользоваться. Но этот документ определяет полноту и надежность защиты уязвимых мест, он всегда будет полезен.

Технический паспорт оборудования охраны всегда должен иметь общие рекомендации по установке и монтажу. Как вспомогательный источник информации документы на прибор или извещатель могут стать очень полезными. Для схемы подключения нельзя допускать отклонения от требуемого изготовителем варианта подключения.

Требования к сигнализации системы охраны
Главным требованием является надежность. Она достигается комплексом технических мероприятий:
  • Наибольшая отказоустойчивость системы.
  • Правильный подбор технических средств.
  • Полное определение уязвимых мест для проникновения.

Отказоустойчивость системы охранной сигнализации определяет повышенные требования к периоду наработки на отказ элементов системы. Важную роль играет качество установки. Контактные соединения – это слабые места цепей, они постепенно ухудшают качество контакта. Поэтому качественное техобслуживание является обязательным условием правильной работы системы охраны.

Правильный выбор оборудования определяет выбор наиболее подходящих устройств, соответствующих по параметрам тем задачам, которые решаются системой охраны. Чаще всего надежность увеличивают одновременным применением извещателей с разным принципом работы, а также комбинированных датчиков.

Определение мест проникновения должно решаться на этапе проектирования охранной системы. Важную роль в этом играет опыт проектировщиков и знание нормативных актов. Каждый отдельный объект охраны обладает своими особенностями.

Похожие темы:

состав, принцип работы, типы, нюансы установки и монтажа

В связи с улучшением технической оснащенности злоумышленников взлом или проникновение в какое-либо помещение сегодня является лишь вопросом времени, которое в подобных ситуациях выступает не на стороне владельца. Для предотвращения несанкционированного вмешательства в настоящее время широко используется охранная сигнализация, как эффективное средство предотвращения хищений или снижения масштабов их последствий. Как устроена система сигнализации, и какими принципами руководствоваться при ее выборе мы рассмотрим в данной статье.

Состав

Охранная сигнализация является составляющей комплекса охранных систем, предназначенных для оповещения в случае нарушения неприкосновенности частной собственности. Эффективность системы напрямую зависит от возможности оценки факторов проникновения и передачи информации о ней. В соответствии с п.4.1. ГОСТ Р 52435-2015  в состав сигнализации входят:

  • Модули извещения;
  • Приемно-контрольный блок;
  • Модули оповещения;
  • Устройства управления сигнализацией.
Рис. 1. Состав охранной сигнализации

Модуль извещения

Модуль извещения представляет собой систему датчиков, реагирующих на изменение замеряемого ими параметра (звука, перемещения, температуры, давления, целостности цепи и т.д.).

Рис. 2. Датчики для охранных сигнализаций

По принципу действия и по назначению выделяют огромное количество различных категорий датчиков, но в системах охранной сигнализации наиболее часто используются датчики:

  • Открытия – магнитный ключ/замок, одна половина которых устанавливается на раме, а вторая на дверях или окне. При открытии последних магнитный ключ отходит от замка и открывает путь для протекания сигнала.
  • Движения – воспринимают информацию о состоянии всего объема помещений и подают сигнал в случае наличия каких-либо перемещений в пространстве.
  • Разбития стекла – могут монтировать как непосредственно на стекло, так и вблизи них. Большинство таких моделей реагирует на высокочастотные и низкочастотные звуковые колебания и вибрацию.
  • Тепловые – реагируют на температурные колебания в пространстве, так как температура тела человека существенно отличается от окружающей среды.

В случае возникновения достаточного уровня измеряемой величины датчик преобразовывает его в электрический сигнал, который далее передается по линиям связи.

Приемно-контрольный блок

Приемно-контрольный блок применяется для съема показаний, поступающих из цепей датчиков. Он собирает и перерабатывает полученную информацию и в случае совпадения данных сигнала запускает алгоритм сигнализации и оповещения. Как правило, этот блок содержит электронный контроллер, запрограммированный на работу по ряду входящих и выдающих линий связи.

Модули оповещения

Модули оповещения призваны сообщить о проникновении или нарушении периметра. Для этого они могут передавать данные в правоохранительные органы, охранные фирмы, выводить на дисплей или принимать другие способы воздействия.  По типу они подразделяются на такие виды:

  • Звуковые – представляют собой сирены динамического или пъезоэлектрического принципа действия. Призваны напугать злоумышленников, вызвать панику и вынудить их покинуть территорию.
  • Световые – аналогичны предыдущим, но воздействуют световыми эффектами. По способу воздействия могут мигать или просто включать свет, имитируя перемещения охраны по территории.
  • Комбинированные – совмещают звуковые и световые методы воздействия, считаются более эффективными за счет повышения психологического напряжения у правонарушителей.
  • Телефонные – передают информацию по линиям связи в виде записи в охранные организации или уполномоченному отделу.
  • Мобильные – оповещают владельца и другие структуры о происшедшем инциденте посредством SMS оповещения.
  • Телеуправление – выдают данные о происшествии на пульт или мнемопанель.

На практике устанавливают не один, а сразу несколько вариантов, поэтому и от приемно-контрольного блока выводится сразу несколько каналов передачи данных. В некоторых моделях охранной сигнализации может устанавливаться логика по приоритетности или в зависимости от воздействующих факторов.

Устройство управления

Устройства управления охранной сигнализацией позволяют задавать режим работы, активировать или отключать работу датчиков, открывать двери или давать зеленый свет в определенных ситуациях.

Для этой цели могут использоваться:

  • Клавиатура с дисплеем – устанавливается в местах контрольно-пропускных участков, внутри помещения. Позволяет оперировать охранной сигнализацией посредством введения кодов и команд.
Рис. 3. Клавиатура с дисплеем
  • Переносной пульт или брелок – позволяет изменять конфигурацию рабочих процессов или взаимодействовать с охранной сигнализацией в режиме свой – чужой.
  • Ключ – оригинальный вариант пропуска через систему внутрь помещения, на территорию объекта. В качестве ключей используются карты, ключ-таблетки и другие приспособления.
Рис. 4. Использование ключа-таблетки

Принцип работы

Смоделируем ситуацию, когда в охраняемом пространстве возникает какое-либо движение. Датчик движения зафиксирует перемещение в зоне охвата и подаст сигнал по линиям связи к приемно-контрольному блоку. Здесь полученные данные обработаются и отправятся по шлейфам к исполнительному органу. Модуль оповещения начнет включать освещение на территории, запустит сирену или стробоскоп.

Рис .5. Принцип действия охранной сигнализации

Если охранная сигнализация имеет связь с постом охраны или выводится на полицейский пульт  дежурному, то данные по мобильному каналу будут отправлены в уполномоченные структуры. Помимо этого, информация может передаваться на мобильный телефон владельца через систему СМС оповещения или посредством специализированного мобильного приложения.

Отключение оповещения охранной сигнализации может производиться за счет отдельно выведенной кнопки или посредством введения специального кода-команды для остановки. Аналогичным образом система срабатывает от любого другого типа модуля извещения.

Типы

Охранные сигнализации разрабатываются и внедряются под определенные шаблоны технических заданий. Реализация решения тех или иных задач осуществляется посредством систем определенного типа. В зависимости от критерия выделяют несколько видов, так, по способу воздействия существуют два типа:

  • Активные – оказывают непосредственное воздействие на грабителей посредством привлечения охраны, оповещения правоохранительных органов, других способов воздействия.
Рис. 6. Активный тип охранной сигнализации
  • Пасивные – создают ряд эффектов, предназначенных для отпугивания злоумышленников. Сюда относятся световые, звуковые и прочие воздействия, возникающие в пределах охраняемых объектов.

В зависимости от типа линий связи, по которым передается информация о происшествии выделяют две большие категории – проводные и беспроводные модели.

Проводные системы подразделяются на:

  • Аналоговые – передают информацию через шлейф по проводу к конкретной точке извещения. Являются дешевой, но малоинформативной системой.
  • Адресные – имеет присвоенный адрес для каждого объекта, информацию обрабатывает микропроцессор и передает сигнал о конкретном датчике оператору.

Беспроводные охранные сигнализации также можно разделить на несколько групп, в зависимости от каналов передачи:

  • По радиосигналу – использует устройства радиопередачи для отправки сигнала тревоги, может выполняться с обратной связью или без таковой;
  • По мобильным каналам – использует модемы с классическими или специализированными SIM картами;
Рис. 7. Передача мобильным каналом
  • Посредством wi-fi сигнала – использует интернет ресурсы для  отправки протоколов тревожного сигнала.

Особенности охранной сигнализации

Перед выбором конкретной модели важно определиться с основными характеристиками охраняемого объекта. А именно, вы должны обследовать помещение или территорию на предмет выявления наиболее вероятных мест проникновения, точек хранения ценностей, документов и т.д. Определите, где будет устанавливаться контрольный блок, расстояние до датчиков и исходных элементов, будет ли устанавливаться связь с диспетчерским пультом.

Для частного дома.

В частном доме актуальна установка и проводных и беспроводных систем охранной сигнализации. Важно отметить, что контроль устанавливается как внутри дома, так и снаружи: у входа, возле ворот, по периметру забора и т.д. Наряду с классическими модулями охраны сегодня набирает популярности опция «умный дом«, которая также предоставляет возможность контролировать открытое/закрытое положение окон и дверей, программировать реакцию датчиков на движение в комнатах и многое другое. Он же позволяет вести видеонаблюдение как за отдельными помещениями, так и за окружающим пространством.

Для квартиры.

В зависимости от размеров квартиры, площади комнат и количества окон, вы можете установить пассивную систему, реагирующую сразу по всему жилищу или активную с передачей данных о взломе на контрольный пульт. Желательно, чтобы охранная сигнализация контролировала все комнаты без исключения, охват также включает в себя лоджии, балконы, кладовки и прочие составляющие, через которые возможно проникновение. При малых площадях можно использовать автономные сигнализации, работающие только внутри квартиры.

Для дачи.

Основная сложность дачного участка – удаленность от владельца и, возможно, от населенного пункта, что существенно усложняет процесс выезда на место и активного реагирования. Поэтому для дачи актуальна пассивная охранная сигнализация, выводящая данные по GSM каналу на телефон владельца. Также важно срабатывание световых и звуковых сигнализаторов для отпугивания злоумышленников.

Для офиса.

Рис. 8. Организация сигнализации в офисе

Если помещение под офис арендовано, то использовать проводную охранную сигнализацию нецелесообразно, куда выгоднее монтировать устройства, работающие через wi-fi или радиосигнал. В офисных вариантах хорошо помогает система видеонаблюдения, которая помимо охранных функций поможет следить за работой сотрудников. В зависимости от поставленных задач, охранная сигнализация может иметь и активное, и пассивное исполнение. К примеру, в небольших зданиях с ведомственной охраной или сторожем будет достаточно сработавшей сирены, чтобы привлечь их внимание.

Нюансы установки и монтажа

Современные блоки охранной сигнализации можно легко установить самому, но следует учитывать некоторые правила и нюансы:

  • Если вы устанавливаете датчики движения, то следует учитывать, что в соответствии с п.п.2.2.7 — 2.2.9 ГОСТ 26342-84 данные приборы имеют градацию о объему помещения и скорости перемещения человека. Которые вы должны учитывать на этапе настройки защиты.
  • Выбирая беспроводную сигнализацию, учтите, что дистанция охвата датчиков зависит от их технических параметров.
  • При установке оборудования на улице, учитывайте температурный режим вашего региона, иначе охранная сигнализация может перестать работать при сверхнизких температурах.
  • Если случаются перепады с электричеством, обязательно устанавливайте аккумулятор для бесперебойной работы.
  • Чем меньше датчиков вы устанавливаете, тем меньший охват и функциональность охранной сигнализации у вас будет.
  • Не экономьте на комплектующих, от их качества зависит ваша безопасность и сохранность вашего имущества.

Что выбрать?

Какого производителя выбрать

На современном рынке охранных сигнализаций присутствует достаточно большой ассортимент продукции самых разных производителей. Поэтому далее мы рассмотрим наиболее надежные и проверенные фирмы, которые работают на рынке:

  • Jablotron – производитель мирового уровня, выпускающий оборудование для охранной сигнализации новейшего образца;
  • Visonic Ltd – израильский производитель охранных сигнализаций, уже около полувека удерживает ведущие позиции на рынке;
  • SATEL  — польский концерн, продукция которого характеризуется доступной ценой и приемлемым качеством;
  • Sapsan – отечественный производитель охранных сигнализаций, устройства обладают демократичной ценой и хорошо адаптированы под наши условия;
  • Ajax – относительно новая компания, которая уже успела зарекомендовать себя на рынке с лучшей стороны.

Список использованной литературы

При написании статьи активно использовались следующие учебники:

  1. О. М. Лепешкин, В. В. Копытов, А. П. Жук «Комплексные средства безопасности и технические средства охранно-пожарной сигнализации» 2009
  2. Ворона В.А., Тихонов В.А.  «Технические системы охранной и пожарной сигнализации» 2018
  3. Г.М. Пунегов «Секреты монтажа охранных систем» 2017
  4. Бирюкова О.В. «Электронные системы сигнализации» 2015
  5. Груба И.И. «Системы охранной сигнализации. Технические средства обнаружения» 2012

Виды и типы охранной сигнализации – классификация систем

В современных условиях, всё больше владельцев городских квартир устанавливают у себя систему охранно-пожарной сигнализации, а владельцы загородной недвижимости считают наличие такой системы, непременным условием нормального проживания. Виды охранной сигнализации могут отличаться лишь незначительно, поскольку  работа таких систем организована по одному принципу. Основой охранной системы является прибор, к которому, с помощью специальных линий (шлейфов) подключаются различные типы датчиков. Каждый тип датчика реагирует на конкретное событие. Это может быть разбитие оконного стекла или появление дыма в комнате.



Из материала вы узнаете:

Проводные и беспроводные системы охраны

Все охранные и пожарные системы организованы по общему принципу. Датчики срабатывают по конкретному событию, это вызывает переход контрольного прибора из дежурного режима в тревожный режим. Тревожный режим, в свою очередь, сопровождается определённым действием. Это может быть включение сирены или передача сигнала о несанкционированном проникновении на охраняемую территорию в охранную структуру. Прибор можно запрограммировать на выполнение действий по заданному алгоритму.

Датчики

Виды систем охранной сигнализации подразумевают обязательное использование разных типов датчиков. Самые простые по конструкции датчики – это магнито-контактные устройства, состоящие из постоянного магнита и герметизированного контакта. Такими датчиками блокируются все двери и окна. Датчик устанавливается таким образом, чтобы при закрытой двери магнитное поле удерживало контакт в замкнутом состоянии. При открывании двери или окна магнит отходит от контакта и цепь размыкается.

В отдельных случаях допускается охранная сигнализация, выполненная только на контактных датчиках, но надёжность такой системы будет, конечно, очень низкой. Так же не рекомендуется использовать только инфракрасные пассивные датчики, не применяя блокировку входных дверей и окон.

Для блокировки внутреннего объёма помещения используются датчики, реагирующие на тепловое (инфракрасное) излучение физического объекта. Такие датчики имеют определённую длину зоны обнаружения, а так же угол захвата. Любое перемещение физического объекта в зоне чувствительности датчика, будет немедленно зафиксировано. По аналогичному принципу работают радиоволновые датчики, только они фиксируют движение объекта методом СВЧ локации. В охранную сигнализацию могут быть включены так же датчики, реагирующие на звук разбиваемого стекла, датчики, улавливающие попытки пролома стен или подкопа, но они используются гораздо реже. Все видыохранно-пожарной сигнализации включают в себя специальные датчики, реагирующие на превышение определённого температурного порога – тепловые датчики и датчики, реагирующие на задымление помещения.

Провода

Монтаж систем охранно-пожарной сигнализации выполняется с помощью специального провода, обеспечивающего высокую надёжность проводных линий. Беспроводные охранные системы, в настоящее время, набирают всё большую популярность. Это связано с тем, что стоимость таких устройств доступна любому, а для установки не требуется привлечения специалистов и подключить и наладить такую сигнализацию можно самостоятельно.

Каждый датчик, входящий в беспроводную систему оборудован крохотным передатчиком на частоту примерно 400 МГц с дальностью связи с базовым блоком до 50 метров. Для питания может использоваться компактная батарейка или аккумулятор.

Конечно, это относится только к бытовым системам. Профессиональный тип охранной сигнализации, включающей в себя сотни датчиков, организуется по более сложному принципу. В таких системах может использоваться пульт контроля и управления С2000М рассчитанный на 2048 зон, а сама охранно-пожарная сигнализация организована по адресно-аналоговому принципу.



Современная универсальная сигнализация, организованная с использованием различных типов датчиков и с подключенными средствами оповещения вполне надёжна и рассчитана на непрерывный и продолжительный режим работы. Беспроводную сигнализацию можно без проблем установить самостоятельно, но не следует отказываться от консультации со специалистом. Это поможет избежать возможных ошибок при самостоятельной установке и настройке.

Виды и типы охранно пожарной сигнализации, датчиков и извещателей

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД) и другие инженерно технические системы (ИТС)

Классификация сигнализации начинается с подразделения ее по назначению на две группы:

  • охранная;
  • пожарная.

Вместе с тем, существуют исполнения, общие для обоих указанных типов. Кстати, в зависимости от назначения системы различаются и виды датчиков, используемых в их составе.

В остальном охранно пожарная сигнализация бывает:

Автономной.

В этом виде исполнения извещение о тревожном событии формируется с пределах объекта, оборудованного техническими средствами. Это могут быть звуковые (сирена) и (или) световые устройства.

В этом случае реагирование осуществляется силами персонала объекта или ведомственным (местным) постом физической охраны. Рассчитывать, что кто- то прибежит не помощь с улицы можно, но вероятность этого кране невысока.

Централизованной (пультовой).

Охранно пожарная сигнализация этого типа подразумевает передачу извещений о ее состоянии на пульт централизованной охраны (ПЦО). Реагирование в этом случае осуществляется специальными мобильными группами, что, безусловно, надежней.

GSM сигнализация.

Системы этого вида могут быть как автономными так и пультовыми. Дело в том, что GSM – это способ передачи сообщений.

В зависимости от того кто их получает и определяется тип:

  • хозяин объекта или доверенные лица – автономная;
  • ПЦО – централизованная.

ОБЪЕКТОВАЯ СИГНАЛИЗАЦИЯ

Любая охранная или пожарная сигнализация, вне зависимости от ее типа имеет, так называемую, объектовую часть.

Это функционально законченный комплекс технических средств, установленный на объекте охраны и предназначенный для обнаружения тревожных событий и формирования (трансляции) соответствующих извещений.

Под тревожным событием, в зависимости от назначения системы, подразумевается пожар (возгорание) или обнаружение несанкционированного проникновения (его попытки).

Различают два вида объектового оборудования:

Проводная сигнализация практически не имеет недостатков, единственно – требуется большой объем работ по прокладке кабелей и проводов.

С другой стороны – стоит выделить такое достоинство как постоянный контроль целостности шлейфа, радиоканальные делают это периодически путем опроса состояния извещателей.

Еще один вариант классификации:

  • адресная;
  • безадресная.

Следует заметить, что все беспроводные сигнализации являются системами адресного типа. Проводные же бывают пороговыми. Различие между этими двумя видами в информативности, у адресных она намного выше.

ВИДЫ И ТИПЫ ДАТЧИКОВ ОХРАННО ПОЖАРНОЙ СИГНАЛИЗАЦИИ

Датчик или извещатель предназначен для обнаружения различного рода воздействий на охраняемые конструкции:

  • пролом;
  • открывание;
  • разбитие;
  • движение,

или изменение состояния окружающей среды:

  • задымление;
  • повышение температуры;
  • появление открытого пламени и пр.

Первые используются в качестве охранных, вторые – пожарных технических средств обнаружения.

Виды извещателей охранной сигнализации.

Назначения охранных извещателей перечислены выше. Для решения стоящих перед ними задач они используют различные способы обнаружения: акустический, радиоволновый, инфракрасный, ультразвуковой, магнитоконтактный и пр.

Вне зависимости от этого существует еще такой параметр как тип зоны обнаружения:

По способу передачи извещений датчики, как и системы в составе которых они работают, бывают проводными и беспроводными, адресными и пороговыми. Это относится как к охранным, так и пожарным извещателям.

Последние, естественно, имеют свою специфику, определяющие способ обнаружения возгорания.

Виды извещателей пожарной сигнализации.

Пожарные извещатели работают по принципу обнаружения факторов, сопутствующих возгоранию: задымление, повышение температуры и пр. На начальной стадии пожара один из них может быть преобладающим.

В соответствии с этим определяют тип используемого датчика.

Дымовые устанавливают в офисных и торговых помещениях. Это определяется наличием в них большого количества оргтехники, электрических устройств, возгорание которых сопровождается повышенным дымовыделением.

В местах с высоким уровнем пылеобразования или наличием иных веществ, повышающих оптическую плотность среды предпочтительной является установка тепловых пожарных извещателей.

Кстати, не исключено их совместное применение с датчиками дыма.

Для обнаружения возгорания легковоспламеняющихся и горючих жидкостей оптимальны извещатели пламени.

ВИДЫ ОХРАННОЙ СИГНАЛИЗАЦИИ

Достаточно часто охранную сигнализацию классифицируют по назначению, подразумевая под этим категорию объекта, на котором планируется ее установка:

Несмотря на то, что технические средства одинаковы для всех систем, их состав и тактика применения могут быть различными.

Например, для квартир лучше использовать централизованную охрану. По большому счету, она всегда лучше, только загородный дом или дачу из за их значительной удаленности (это называется вне зоны действия ПЦО) под охрану могут не взять.

Для них останется два варианта: чисто автономный (с сиреной) или GSM с выводом на телефон собственника.

Если говорить про объектовую часть и виды используемого оборудования, то при монтаже системы на стадии строительства или капитального ремонта имеет смысл подумать о проводной системе.

При этом следует иметь ввиду, что перенос или добавление датчика в процессе эксплуатации потребует дополнительных работ по прокладке кабелей. Это может оказаться неприемлемым как с эстетической так и технической точки зрения.

Беспроводные исполнения таких недостатков лишены: извещатель устанавливается в любом требуемом месте и подключения проводов не требует. Что касается питания, то радиоканальные извещатели оборудованы встроенными батареями, емкости которых хватает на 1-2 года работы.

При установке GSM сигнализации нужно иметь в месте расположения дома или дачи уверенное покрытие оператора сотовой связи. При недостаточном уровне сигнала можно рассмотреть вопрос приобретения оборудования для его усиления.

ВИДЫ ПОЖАРНОЙ СИГНАЛИЗАЦИИ

Существуют три типа пожарных систем:

  • пороговая;
  • адресная;
  • адресно аналоговая.

Первая – самая простая и дешевая. Реализована только в проводном варианте и обладает низкой информативностью (степень локализации – до шлейфа). Поэтому подходит для объектов с невысокой степенью ответственности: небольшие офисы, магазины.

Требует прокладки большого количества проводов, что может быть неудобно для действующего объекта, особенно сложной конфигурации. Проста в наладке и эксплуатации, чем, собственно и подкупает.

Никакими другими достоинствами (кроме дешевого оборудования) не обладает.

Адресная позволяет определять состояние каждого извещателя. В проводном исполнении требует прокладки одной двухпроводной линии, к которой все датчики и подключаются.

Естественно, их число не беспредельно, но, порядка 100 адресов в одном шлейфе поддерживают практически все существующие системы.

Адресно аналоговая отличается от предыдущих тем, что ее извещатели самостоятельно анализируют ситуацию и принимают решение о формировании соответствующих извещений. Самая дорогая, сложная, но и надежная противопожарная система.

Что касается способа передачи сигнала, то здесь также возможны два варианта:

  • проводной;
  • беспроводной.

Стоит заметить, что радиоканальные варианты используются не так часто. Требования к пожарным системам жесткие и должным образом сертифицированного оборудования немного.

В связи с этим рекомендуется перед приобретением беспроводных датчиков проверять наличие сертификатов пожарной безопасности и их соответствие требованиям МЧС. Сказанное в равной степени относится и к другим видам оборудования систем пожарной сигнализации.

© 2012-2021 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


Типы и виды автоматической пожарной сигнализации (АПС)
