Содержание

плюсы и минусы каждой разновидности

На сегодняшний день низкое напряжение в сети – проблема весьма актуальная и решить ее лучше всего одним способом – приобрести стабилизатор напряжения (СН), который защитит всю технику в доме от выхода из строя. Чтобы правильно выбрать устройство, сначала нужно разобраться с его разновидностями, а также принципом работы каждого варианта исполнения. Далее мы рассмотрим плюсы и минусы основных типов стабилизаторов напряжения для дома, а именно: релейных, электронных, электромеханических, феррорезонансных и инверторных.

Релейные

Релейные или как их еще называют ступенчатые стабилизаторы, считаются самыми популярными для применения в доме и на даче. Связано это с низкой стоимостью устройств, а также высокой точностью регулирования. Принцип работы релейной модели заключается в переключении обмоток на трансформаторе при помощи силового реле, которое срабатывает в автоматическом режиме. Основными недостатками данного типа СН считается ступенчатое изменение напряжения (не плавное), искажение синусоиды и ограниченная мощность на выходе. Однако судя по отзывам в интернете, большинство покупателей довольны устройствами, т.к. цена в разы меньше более усовершенствованных моделей. Представителем стабилизаторов релейного типа для дома является Ресанта АСН-5000Н/1-Ц, который Вы можете увидеть на картинке ниже:

Ресанта АСН-5000Н/1-Ц фото

Электронные

Электронные СН могут быть симисторными и тиристорными. Принцип работы первых построен на переключении между обмотками автотрансформатора с помощью симистора, благодаря чему данный тип стабилизаторов напряжения имеет высокий КПД и быструю реакцию на срабатывание. Помимо этого симисторные модели бесшумно работают, что является еще одним плюсом СН данной разновидности. Что касается тиристорных, они также себя хорошо зарекомендовали и пользуются популярностью в быту. Единственный недостаток устройств электронного типа – более высокая стоимость.

Электронная модель

Электромеханические

Электромеханические СН также принято называть сервомоторными или же сервоприводными. Работают такие стабилизаторы за счет передвижения угольного электрода по обмоткам автотрансформатора благодаря электроприводу. Электромеханические устройства также могут использоваться для защиты бытовых приборов в доме, квартире и на даче. Преимущество такого типа стабилизаторов – низкая стоимость, плавная регулировка напряжения и компактные размеры. Из минусов можно выделить повышенный шум при работе и низкое быстродействие.

Конструкция сервоприводного СН

Феррорезонансные

Принцип работы таких СН построен на эффекте феррорезонанса напряжения в цепи конденсатор-трансформатор. Данный тип защитных устройств не пользуется большой популярностью среди потребителей из-за шумности в работе, крупных габаритов (а, соответственно, и значительного веса), а также отсутствия возможности работать при перегрузках. Плюсами феррорезонансных стабилизаторов считаются длительный срок службы, точность регулировки и способность работать в помещениях с повышенной влажностью/температурой.

Феррорезонансный аппарат

Инверторные

Наиболее дорогостоящий тип стабилизаторов напряжения, которые применяются не только в доме, но и на производстве. Принцип работы инверторных моделей заключается в преобразовании переменного тока в постоянный (на входе) и назад в переменный (на выходе) благодаря микроконтроллеру и кварцевому генератору. Безусловным плюсом инверторных СН с двойными преобразованием считается широкий диапазон входного напряжения (от 115 и до 290 Вольт), а также высокая скорость регулирования, бесшумность работы, компактные размеры и наличие дополнительных функций. Что касается последнего, то СН инверторного типа могут дополнительно защищать бытовые приборы от перенапряжения, а также остальных помех внешней электрической сети. Основным недостатком устройств считается самая высокая цена.

Инверторная защита

Узнать больше о разновидностях СН Вы можете на видео ниже:

Какие бывают типы стабилизаторов?

Вот мы и рассмотрели основные типы стабилизаторов напряжения. Хотелось бы также отметить, что бывают такие виды СН, как однофазные и трехфазные. В этом случае Вы должны выбрать модель, в зависимости от того, какое напряжение у Вас в сети – 220 или же 380 Вольт.

samelectrik.ru

Типы стабилизаторов напряжения — обзор

Категория: Поддержка по стабилизаторам напряжения
Опубликовано 09.03.2015 20:07
Автор: Abramova Olesya


На сегодняшний день производится большое множество стабилизаторов напряжения самых разных типов и видов, которые предназначены для работы в сетях с нестабильным напряжением. Каждый вид стабилизаторов обладает уникальными и свойственными ему особенностями, которые обязательно следует учесть в процессе выбора. Ниже будут рассмотрены основные типы стабилизаторов напряжения.

Электронный тип

– стабилизаторы этой категории не имеют механических составляющих, которые принимают участие в автоматической регулировке напряжения. Микропроцессор производит замер входного напряжения и контролирует полупроводниковые элементы, благодаря которым происходит управление автотрансформатором.Стабилизаторы напряжения электронного типа также могут называть «тиристорными» или «симисторными», в сущности, данные устройства не имеют кардинальных отличий и обладают одинаковыми свойствами.

Преимущества стабилизаторов электронного типа:

  • Высокая скорость регулирования – как правило, любой всплеск напряжения регулируется в течении 20 мс (0,02 секунды). Другими словами, если по соседству будут проводиться сварочные работы, то стабилизатор успешно нивелирует колебания в электрической сети.

  • Широкий диапазон входного напряжения – как правило, стабилизаторы электронного типа обладают одним или несколькими диапазонами входного напряжения, которые могут корректироваться на стадии производства. К примеру, стандартный диапазон серии NORMIC составляет 132 … 258 Вольт, но может быть смещен на пониженное 93 … 228В или на повышенное 168 … 303В.

  • Низкий уровень шума – качественно собранные электронные стабилизаторы практически не излучают шум. Однако стоит отметить, что при недостаточном запасе мощности или перегрузке устройства может возникать небольшой гуд, издаваемый автотрансформатором. Правильный выбор стабилизатора исключает вероятность недостатка мощности.

  • Система защиты – все или практически все устройства электронного класса обладают надежной защитой от распространенных аварийных ситуаций в сети (короткое замыкание, перенапряжение). Некоторые стабилизаторы снабжены специальными фильтрами, которые подавляют электрический шум, тем самым улучшая работу чувствительной к ним аппаратуры.

  • Размеры устройства – принцип работы электронных нормализаторов позволяет компактно расположить все элементы, благодаря чему корпус зачастую имеет небольшие размеры и легко крепится на стене.

  • Длительный срок эксплуатации – сам по себе принцип работы достаточно прост, поэтому электронный тип стабилизаторов имеет достаточно продолжительный срок службы, нередко – до 20 лет. Также производители предоставляют длительные гарантийные обязательства, которые на сегодняшний день могут достигать до 60 месяцев, а иногда даже 120.

Недостатки стабилизаторов электронного типа:

  • Дискретное (ступенчатое) регулирование – все без исключения электронные стабилизаторы имеют ограниченное количество обмоток автотрансформатора. Чем больше ступеней, тем выше точность выходного напряжения и плавность работы. Недостаток ступенчатого регулирования проявляется в бюджетных моделях (7 – 12 ступеней), где количество обмоток автотрансформатора минимально. Однако в моделях среднего и высокого класса (16 – 48 ступеней) данный недостаток практически не проявляется.

  • Отсутствие запаса мощности – как правило, электронный тип стабилизаторов имеет установленную номинальную выходную мощность, которая соответствует действительности при входном напряжении 220В или выше. При входном напряжении ниже 220В происходит прямо пропорциональное падение мощности. Поэтому для нормальной работы стабилизатора необходимо рассчитывать запас, что ведет к повышению стоимости устройства.

    Стоит отметить, что некоторые производители комплектуют стабилизаторы элементами со значительным запасом по мощности, благодаря чему во всем диапазоне входного напряжения мощность остается неизменной.

Тиристоры и симисторы применяемые в электронных стабилизаторах

Симисторы SEMIKRON немецкого производства применяемые в электронных типах стабилизаторов НОНС, ННСТ, Shteel, Calmer, Flagman, Strong Симисторы / тиристоры запорожского производства применяемые в электронных стабилизаторах Normic, Breeze, Shateel, Calmer STMicroelectronics тиристоры для стабилизаторов Ампер, Герц 16, Герц 36

Semikron, Германия

Запорожье, Украина

STMicroelectronics, Швейцария



Электродинамический (сервоприводный) тип – устройства этой категории работают при помощи электродвигателя, расположенного внутри тороидального трансформатора, управление которым осуществляется при помощи электронной платы на основе микропроцессора. При изменении входного напряжения контроллер подает соответствующий сигнал электродвигателю, который перемещает графитовый ролик в нужную область на окружности тороидального трансформатора, тем самым изменяя выходное напряжение до необходимого значения.

Более мощные модели работают при помощи колоновидных регуляторов, на которых закреплены подвижные элементы с графитовым токосъемным роликом. Такой принцип работы применяется на мощности свыше 200кВА.

Преимущества стабилизаторов электродинамического типа:

  • Плавное регулирование – главной особенностью сервоприводных стабилизаторов напряжения является плавная регулировка напряжения. Такой эффект достигается при помощи механического перемещение графитового ролика по виткам тороидального трансформатора или колоновидного регулятора.

  • Высока точность выходного напряжения – даже недорогие модели с сервоприводным принципом регулирования обладают достаточно высокой точностью выходного напряжения, как правило, погрешность не превышает ±1%.

  • Широкий диапазон входного напряжения – важный показатель для украинских потребителей, где уровень напряжения электрической сети может ощутимо снижаться в часы пик и, наоборот, повышаться в глубокое ночное время и рабочее дневное.

  • Запас мощности – большое количество европейский производителей выпускает стабилизаторы с достаточным запасом мощности и поэтому даже при минимальном значении входного напряжения пользователь получает для использования заявленную выходную мощность.

  • Высокая перегрузочная способность – электродинамические нормализаторы нередко имеют высокие показатели перегрузочной способности на уровне 300 – 500% кратковременной перегрузки и 150 – 200% перегрузки в течении нескольких минут.

  • Система защиты – сервоприводные нормализаторы имеют надежную токовую защиту (КЗ), а также защиту от перенапряжения. Кроме этого, внутри корпуса расположено несколько датчиков температуры, которые контролируют уровень нагрева силовых элементов и исключают возможность самовозгорания.

  • Условия работы – очень полезным свойством является работа при отрицательных температурах и высокой влажности. Электродинамические стабилизаторы европейского производства успешно работают при температуре до –25 °С.

  • Длительный срок эксплуатации – как и электронные устройства, электродинамические имеют продолжительный срок использования. Правда, стоит оговориться, что это относится к европейскому, а не китайскому производству. Поскольку во втором случае токосъемный механизм представляет собой не графитовый ролик, а некачественную щетку, которая имеет свойство стираться.


Стабилизаторы напряжения ORTEA (Италия)



VEGA GEMINI ANTARES
Сервоприводный стабилизатор напряжения Импортные стабилизаторы напряжения Электродинамический стабилизатор напряжения
220В±0,5% 220В±0,5% 220В±0,5%
Итальянские стабилизаторы напряжения для частного и промышленного применения в сетях 220/230В, где требуется непревзойденное европейское качество и максимальная защита.

Недостатки стабилизаторов электродинамического типа:

  • Средняя скорость регулирования – принцип работы с применением электродвигателя не позволяет достичь показателей скорости работы, схожей с электронным типом. Однако устройства европейского производства имеют весьма приемлемые показатели скорости работы на уровне от 8 до 18 мс/В в зависимости от мощности.

  • Средний уровень шума – при работе электродвигателя, который входит в состав нормализатора, возникает негромкий, но ощутимый звук. Установку таких устройств лучше производить в технических помещениях.

  • Размеры и вес – электромеханические стабилизаторы имеют значительный вес и несколько большие размеры, чем стабилизаторы электронного типа.

Система плавной регулировки в электродинамических стабилизаторах

Токосъемный механизм в электродинамических стабилизаторах ORTEA серии Vega, Antares Токосъемный механизм в стабилизаторах ORTEA Orion, Orion Plus, Sirius

Запатентованная технология регулировки напряжения с пожизненной гарантией от итальянских разработчиков компании ORTEA.

Инверторный тип – относительно свежая разработка, которая применяется как зарубежными производителями, так и отечественными. В основе инверторных стабилизаторов используется принцип широтно-импульсной модуляции, такая технология очень часто применяется в источниках бесперебойного питания двойного преобразования (On-Line). Можно говорить, что бесступенчатые стабилизаторы также обеспечивают двойное преобразование. Интересен и тот факт, что IGBT стабилизаторы не содержат автотрансформатор напряжения, поэтому диапазон входных напряжений существенно шире, чем у классических электронных и сервоприводных стабилизаторов.

Преимущества стабилизаторов инверторного типа:

  • Плавное регулирование – бестрансформаторный принцип регулирования исключает появление скачков на выходе стабилизатора. Напряжение корректируется быстро и плавно. Реакция при регулировании отсутствует на любых источниках света, будь то «капризные» лампы накаливания или современные светодиодные элементы.

  • Высокая точность выходного напряжения – украинский завод выпускает модели бытового назначения выходной точностью 220В±1%, а модели промышленного назначения 220В±0,5%. Итальянский производитель ORTEA предлагает однофазные и трехфазные решения с точностью регулирования 220В±0,5% и 380В±0,5% соответственно.

  • Высокая скорость регулирования – как и электронные стабилизаторы, инверторные имеют лучший показатель скорости регулирования – 20 мс (0,02 секунды).

  • Очень широкий диапазон входного напряжения – инверторные стабилизаторы работают даже с половинным и двойным уровнем напряжения. По состоянию на середину 2017 года доступны модели с диапазонами от 130 до 330В переменного тока. По специальному заказу возможно изготовление стабилизаторов с диапазоном от 90 до 350 Вольт.

  • Защита нагрузки и устройства – как полагается качественному стабилизатору, бестрансформаторные аппараты содержат необходимый комплекс защит: от короткого замыкания, критически низкого напряжения, критически высокого напряжения. Стабилизатор пожаробезопасен, т. к. в составе используются дублирующие датчики контроля температуры силовой части, устройство быстро реагирует на критическую перегрузку, которая может вывести его из строя.

  • Условия работы – украинские устройства работают только при положительной температуре в диапазоне от +1 … +40°С. Итальянские инверторные стабилизаторы поддерживают работу в мороз до –25°С, а также выдерживают кратковременные повышения температуры до +60°С.

  • Минимальный уровень шума – при условии правильного выбора мощности стабилизатора и эксплуатации в соответствии с техническими требованиями, уровень излучаемого шума будет в пределах минимального.

  • Длительный срок эксплуатации – современные IGBT транзисторы обладают высоким ресурсом и способны служить до 25 лет без отключения. Схема регулирования не содержит механических частей, тем более частей с трением. На протяжении срока службы может потребоваться замена кулеров охлаждения.

  • Минимальные размеры и вес – устройства не содержат

best-energy.com.ua

Какие бывают типы стабилизаторов напряжения?

Феррорезонансные стабилизаторы напряжения

Феррорезонансные – один из самых старых и надежных видов стабилизаторов напряжения. Физический принцип работы состоит в протекании рабочего тока через комбинацию линейного и нелинейного дросселей, последний из которых входит в насыщение при напряжении близком к 220 В (либо 230В), а для исправления формы синусоиды, искаженной при процессе стабилизации, используется эффект резонанса.

Преимущества данного вида стабилизаторов – высокая надежность и долговечность, возможность исправления несинусоидальной формы тока, плавность регулирования выходного напряжения и высокая точность, довольно высокая скорость реакции на изменение входного напряжения. Возможность изготовления приборов на очень большую мощность.

Недостатки: большие габариты и масса, вследствие этого высокая стоимость, характерный низкочастотный гул при работе, искажение формы выходного напряжения

Производители: стабилизаторы этого вида фактически исчезли с рынка, в виде исключения могут встретиться промышленные модели производства Тирасполя и КНР.
Резюме — на рынке фактически отсутствуют

Сервоприводные стабилизаторы напряжения

Сервоприводные – один из самых распространенных типов стабилизаторов напряжения. Причина — отработанная конструкция и довольно неплохие характеристики. Принцип работы весьма прост – съем необходимого нам напряжения прямо с катушки автотрансформатора с помощью графитового токосъемника, скользящего по зачищенной от изоляции дорожке на поверхности обмотки. Автотрансформатор может быть тороидального типа (бытовые версии) либо стержневого (промышленные версии). Токосъемник движется по зачищенной от изоляции дорожке с помощью сервомеханизма, управляемого блоком слежения за выходным напряжением. Фактически это обычный ЛАТР с сервоприводом, отсюда и название.

Преимущества: компактность, высокий КПД, плавность регулирования выходного напряжения, довольно высокая точность, возможность изготовления изделий на очень большую мощность. На мощностях свыше 100 кВа имеют мало конкурентов. Не влияют на форму сетевой синусоиды.

Недостатки: искрение контактного ролика и вследствие этого помехи в сети, низкая надежность сервопривода, необходимость обслуживания и замены контактных щеток\роликов, наличие движущихся частей, акустический шум, высокая сложность и дороговизна сервоприводного механизма в промышленных моделях, малый ресурс работы в «неспокойных» сетях, медленная реакция на изменение входного напряжения (как правило около 50В/сек) и самое неприятное — возможность создания скачка напряжения на выходе при слабых сетях и присутствии на линии мощных потребителей. Эту проблему производители решают с помощью дополнительного реле напряжения, устанавливаемого на выходе стабилизатора, но такое решение создает дополнительные проблемы – провалы напряжения на выходе при срабатывании защиты. Так же недостатком может считаться очень высокая стоимость изделий европейского производства.

Производители: стабилизаторы такого типа производятся в Италии, Германии, России — продукция как правило высокого качества и с отличными характеристиками с соответствующей ценой, но основная масса сервоприводных стабилизаторов производится в Китае.

Резюме: в качестве промышленных стабилизаторов эти изделия еще долго будут самыми популярными типами на рынке, но бытовые модели активно вытесняются другими типами стабилизаторов

Релейные стабилизаторы напряжения

Релейные — автотрансформаторные с релейной коммутацией отводов — принцип стабилизации аналогичен сервоприводному стабилизатору, разница в способе коммутации — в автотрансформаторе есть группа отводов с различными напряжениями. Коммутацией этих отводов электромагнитными реле под управлением процессора достигается нужное напряжение на выходе автотрансформатора.

Преимущество данного вида стабилизаторов — дешевизна, компактность, достаточно высокая скорость реакции на изменение входного напряжения – 50-60 мс, высокий КПД (98-99%), отсутствие влияния на форму сетевой синусоиды.

Недостатки: Множество. Основной недостаток — малый ресурс контактов силовых реле — в неспокойных сетях могут износиться за несколько месяцев и даже недель. Так же крайне нежелательна работа на индуктивные нагрузки – электромоторы, трансформаторы и т.д. Дуга, возникающая при коммутации контактов реле, может их сжечь за считаные дни. Следующий серьезный недостаток — ступенчатость переключения (соответственно и регулирования) выходного напряжения, наглядно выражается в мерцании ламп накаливания при изменении сетевого напряжения. Еще один серьезный недостаток — помехи и коммутационные перенапряжения, возникающие при работе силовых контактов реле (уважающие себя производители с этим эффектом пытаются бороться). Точность поддержания выходного напряжения +- 7% .. +- 10% .

Производители: стабилизаторы такого типа производят множество китайских фабрик. Есть так же украинские и российские производители подобной техники. Возможно, это самый распространенный на рынке вид бытовых стабилизаторов напряжения.

Резюме: типичный бытовой прибор самого дешевого ценового диапазона.

Автотрансформаторные стабилизаторы напряжения с тиристорной (симисторной) коммутацией отводов

Производство стабилизаторов напряжения - НПО Вольт

Это один из самых популярных видов стабилизаторов с отличными потребительскими свойствами. Физический принцип работы – коммутация отводов автотрансформатора с помощью электронных ключей – симисторов или тиристоров под управлением микропроцессора.

Преимущества: очень высокое быстродействие ( 10-20 мс), высокая точность поддержания выходного напряжения – может достигать +- 0.5% !!!!!, что практически не хуже, а, зачастую, даже лучше, чем в плавно регулируемых стабилизаторах. Отсутствие искажения формы сетевой синусоиды. Компактность, относительно невысокая стоимость, хороший КПД (обычно около 98%), возможность эффективной работы в сетях любого типа и с любой нагрузкой. Ресурс работы может достигать 15-20 лет за счет отсутствия движущихся частей и узлов, которые необходимо обслуживать. Управление процессом стабилизации с помощью микроконтроллера повышает эффективность стабилизации и по факту сегодня является стандартом для этого типа стабилизаторов.

Недостатки: основной недостаток – дискретность (ступенчатость) регулирования выходного напряжения. Вызывает заметное мерцание ламп накаливания и галогеновых ламп. С увеличением количества ступеней этот эффект снижается и при 36 ступенях становится малозаметным даже на лампах накаливания. При применении светодиодных светильников и ламп «экономок» этот побочный эффект фактически отсутствует. Еще одна особенность такого типа стабилизаторов — нагрев силовых ключей при работе на полную мощность и необходимость в активном охлаждении с помощью вентиляторов либо развитых охладителей (радиаторов). Высокая сложность изделия и дороговизна изделий большой мощности являются относительными недостатками и нивелируются высококлассными рабочими характеристиками.
Производители – в основном на наших рынках присутствуют изделия производства Украины и России, также есть в незначительных количествах изделия производства Италии, Великобритании, КНР.

Резюме: оптимальный выбор на сегодняшний день. Есть возможность выбора от бюджетных 9-и ступенчатых моделей до флагманских высокоточных 36-и ступенчатых моделей различных производителей.

  • Стабилизатор напряжения АМПЕР ЭСтабилизатор напряжения АМПЕР Э

    Стабилизатор напряжения АМПЕР Э 12-1/25 v2.0

    Количество фаз:

    однофазный

    Мощность, кВА/кВт:

    5,5 кВт

    Рабочий ток, А:

    25 А

    Количество ступеней стабилизации:

    12

    Тип ключа:

    симистор

    Диапазон работы, B:

    100-295 В

    Точность стабилизации, %:

    3,5 %

    Время реакции, мс:

    20 мс

    Байпас:

    электронный

    Гарантия, лет:

    5 лет

  • Стабилизатор напряжения АМПЕР ЭСтабилизатор напряжения АМПЕР Э

    Стабилизатор напряжения АМПЕР Э 12-1/32 v2.0

    Количество фаз:

    однофазный

    Мощность, кВА/кВт:

    7 кВт

    Рабочий ток, А:

    32 А

    Количество ступеней стабилизации:

    12

    Тип ключа:

    симистор

    Диапазон работы, B:

    100-295 В

    Точность стабилизации, %:

    3,5 %

    Время реакции, мс:

    20 мс

    Байпас:

    электронный

    Гарантия, лет:

    5 лет

  • Стабилизатор напряжения АМПЕР ЭСтабилизатор напряжения АМПЕР Э

    Стабилизатор напряжения АМПЕР-Т Э 16-1/25 v2.0

    Количество фаз:

    однофазный

    Мощность, кВА/кВт:

    5,5 кВт

    Рабочий ток, А:

    25 А

    Количество ступеней стабилизации:

    16

    Тип ключа:

    симистор

    Диапазон работы, B:

    100-295 В

    Точность стабилизации, %:

    2,7 %

    Время реакции, мс:

    20 мс

    Байпас:

    электронный

    Гарантия, лет:

    5 лет

  • Стабилизатор напряжения АМПЕР ЭСтабилизатор напряжения АМПЕР Э

    Стабилизатор напряжения АМПЕР-Т Э 16-1/32 v2.0

    Количество фаз:

    однофазный

    Мощность, кВА/кВт:

    7 кВт

    Рабочий ток, А:

    32 А

    Количество ступеней стабилизации:

    16

    Тип ключа:

    симистор

    Диапазон работы, B:

    100-295 В

    Точность стабилизации, %:

    2,7 %

    Время реакции, мс:

    20 мс

    Байпас:

    электронный

    Гарантия, лет:

    5 лет

Автотрансформаторные с косвенной тиристорной коммутацией отводов

Данный тип стабилизаторов — идеальный вариант для промышленности. Отличие их состоит в том, что основной поток энергии идет не через силовые ключи, а через вторичную обмотку вольтодобавочного трансформатора, отводы первичной обмотки которого коммутируются с помощью тиристоров.

Достоинства: все достоинства тиристорных автотрансформаторных стабилизаторов + возможность делать изделия большой мощности – до нескольких МВт.

Недостатки: все недостатки опять же тиристорных стабилизаторов

Гибридные стабилизаторы напряжения

Гибридные стабилизаторы – один из самых новых типов стабилизаторов. По сути это автотрансформаторный стабилизатор напряжения с симисторной коммутацией и релейным удержанием комбинации отводов автотрансформатора. Объединяет в себе преимущества релейного стабилизатора – быстроту, дешевизну, компактность и надежность тиристорного стабилизатора при работе с нагрузками любого типа.

Преимущества: низкая цена, быстрота, надежность при работе с любыми нагрузками.

Недостатки: дискретность стабилизации (ступенчатое изменение выходного напряжения), легкий акустический шум при коммутации.

Производители: этот тип стабилизатора был разработан в КБ Силовой Электроники НПО Вольт в 2012-2013 годах, конструкция и принцип защищены патентом, производится в России исключительно НПО Вольт.

Резюме: новое изделие, стремительно набирающее популярность на рынке в силу уникальных характеристик по надежности и великолепному соотношению потребительские характеристики/цена.

  • Стабилизатор напряжения АМПЕР ЭСтабилизатор напряжения АМПЕР Э

    Стабилизатор напряжения ГИБРИД Э 9-1/10 v2.0

    Количество фаз:

    однофазный

    Мощность, кВА/кВт:

    2,2 кВт

    Рабочий ток, А:

    10 А

    Количество ступеней стабилизации:

    9

    Тип ключа:

    симистор

    Диапазон работы, B:

    130-310 В

    Точность стабилизации, %:

    7,5 %

    Время реакции, мс:

    100 мс

    Байпас:

    нет

    Гарантия, лет:

    2 года

  • Стабилизатор напряжения Гибрид однофазныйСтабилизатор напряжения Гибрид однофазный

    Стабилизатор напряжения ГИБРИД Э 9-1/25 v2.0

    Количество фаз:

    однофазный

    Мощность, кВА/кВт:

    5,5 кВт

    Рабочий ток, А:

    25 А

    Количество ступеней стабилизации:

    9

    Тип ключа:

    симистор

    Диапазон работы, B:

    110-325 В

    Точность стабилизации, %:

    7,5 %

    Время реакции, мс:

    100 мс

    Байпас:

    электронный

    Гарантия, лет:

    2 года

  • Стабилизатор напряжения Гибрид однофазныйСтабилизатор напряжения Гибрид однофазный

    Стабилизатор напряжения ГИБРИД Э 9-1/32 v2.0

    Количество фаз:

    однофазный

    Мощность, кВА/кВт:

    7 кВт

    Рабочий ток, А:

    32 А

    Количество ступеней стабилизации:

    9

    Тип ключа:

    симистор

    Диапазон работы, B:

    110-325 В

    Точность стабилизации, %:

    7,5 %

    Время реакции, мс:

    100 мс

    Байпас:

    электронный

    Гарантия, лет:

    2 года

  • Стабилизатор напряжения Гибрид однофазныйСтабилизатор напряжения Гибрид однофазный

    Стабилизатор напряжения ГИБРИД Э 9-1/40 v2.0

    Количество фаз:

    однофазный

    Мощность, кВА/кВт:

    9 кВт

    Рабочий ток, А:

    40 А

    Количество ступеней стабилизации:

    9

    Тип ключа:

    симистор

    Диапазон работы, B:

    110-325 В

    Точность стабилизации, %:

    7,5 %

    Время реакции, мс:

    100 мс

    Байпас:

    электронный

    Гарантия, лет:

    2 года

Автотрансформаторные тиристорные с плавной регулировкой

Автотрансформаторные тиристорные с плавной регулировкой — один из мало популярных вариантов автотрансформаторного стабилизатора, в котором напряжение грубо регулируется с помощью коммутации небольшого количества отводов и точно подстраивается с помощью метода фазового управления тиристором в течении полупериода (ФИМ стабилизаторы).

Преимущества: дешевизна при неплохой точности (достигает 1 %), плавность регулирования, небольшое количество ключей.

Недостатки: существенное искажение формы сетевой синусоиды, шумная работа трансформатора из-за фазового управления тиристором, невозможность работы с индуктивными нагрузками и с некоторыми видами бытовой техники.

Резюме: по причине большого количества создаваемых проблем при эксплуатации этот вид стабилизаторов развития не получил.

Автотрансформаторные с ШИМ управлением

Автотрансформаторные с ШИМ управлением – один из вариантов плавно регулируемых электронных стабилизаторов. Физический принцип состоит в подаче генерируемого ШИМ инвертором напряжения на первичную обмотку трансформатора. Вторичная обмотка трансформатора включена в сеть последовательно с нагрузкой. Управляя фазой и выходным напряжением инвертора с помощью микропроцессорной системы управления добиваются эффекта стабилизации на выходе вторичной обмотки трансформатора.

Преимущества: плавность, высокая точность регулировки, отличное время реакции – 20 мс.

Недостатки: высокая цена, сложность, не высокая надежность.

Резюме: перспективный вид стабилизаторов, на сегодняшний день редко встречается в силу не отработанности конструкции.

Электронные безтрансформаторные стабилизаторы с ШИМ

Электронные безтрансформаторные стабилизаторы с ШИМ – еще один из вариантов электронных стабилизаторов сетевого напряжения. Работает на принципе накопления и отдачи в сеть энергии, запасенной в последовательно включенном дросселе. В качестве коммутирующих ключей служат IGBT транзисторы большой мощности, схема работает на высокой частоте – 20-30 кГц.

Преимущества: возможность исправления формы сетевой синусоиды, очень маленькое время реакции – мкс (µs), ограничение токов КЗ, возможность компенсации в режиме реального времени быстрых бросков напряжения в сети (при работе сварочных аппаратов на линии).

Недостатки: очень высокая сложность и стоимость, низкая технологичность.

Производители: единичные компании в России.

Резюме: интересный вид стабилизаторов, развитие которых к сожалению, ограничивает высокая сложность и стоимость комплектующих.

Электронные стабилизаторы с двойным преобразованием

Электронные стабилизаторы с двойным преобразованием – один из вариантов электронных стабилизаторов сетевого напряжения. Физический принцип заключается в выпрямлении входного переменного тока в постоянный и формировании синусоиды заново с помощью инвертора.

Преимущества: 100% фильтрация входных помех, исправление формы сетевой синусоиды, отличное качество выходного напряжения.

Недостатки: низкий КПД, высокая стоимость, большие габариты и масса, акустические шумы от вентиляторов и преобразователя, необходимость периодического обслуживания.

Производители: единичные компании в России.

Резюме: довольно редкий и дорогой вид стабилизаторов, популярности на рынке не имеет.

Электродинамический стабилизатор напряжения

Электродинамический стабилизатор – очень редкий вид электромеханического стабилизатора напряжения, ранее применялся исключительно в промышленности. Физически состоит их электромотора, маховика, синхронного генератора и системы управления.

Преимущества: надежность

Недостатки: очень низкий КПД, шум, масса, стоимость, необходимость обслуживания. Стабилизаторы промышленного типа со стержневым автотрансформатором некоторые производители называют электродинамическим стабилизатором, что, очевидно, не совсем верно

Резюме: в наше время фактически не встречается.

npo-volt.ru

Виды стабилизаторов напряжения: краткий обзор

В этой статье мы вкратце раскроем суть устройства стабилизатора напряжения, а также коснёмся самых важных отличительных черт, плюсов и минусов каждого из его видов.

Грубо говоря, стабилизатор представляет собой катушку с двумя мотками проволоки. Катушка – это автотрансформатор, а мотки проволоки – это первичная и вторичная обмотки.

Первичная обмотка – входное напряжение, а вторичная – выходное. При равном количестве витков на обеих обмотках они выдают одинаковое напряжение на входе и на выходе. Напряжение на выходе можно менять, увеличивая или уменьшая количество витков на вторичной обмотке.

Чтобы сделать это возможным, один из контактов в устройстве трансформатора делают подвижным. Напряжение увеличивается или уменьшается в зависимости от того, в какую сторону двигается контакт.

Решение, куда же двигаться контакту принимается электронным блоком управления, который снимает показания с вольтметра. Как правило, в современных стабилизаторах таким блоком является микропроцессор.

Есть стабилизаторы напряжения для однофазных (220 В) и трёхфазных (380 В) сетей. Не всегда для трёхфазной сети нужно брать только трёхфазный стабилизатор. Об этом читайте в статье «2 причины брать однофазные стабилизаторы для трёхфазной сети».

От того, каким способом происходит изменение числа витков вторичной обмотки, зависит, какой это тип стабилизатора. В настоящее время активно используются 4 вида стабилизаторов:

  • электромеханические
  • релейные
  • гибридные
  • тиристорные



Тип стабилизаторов напряжения: электромеханические

Эти стабилизаторы еще называются сервоприводными. Они стабилизируют напряжение с помощью контакта-щётки, а иногда двух, которая двигается по катушке за счёт электродвигателя (именно его называют сервоприводом):

  1. Блок управления анализирует показания вольтметра, который измеряет входное напряжение. Если напряжение отличается от нормального, он посылает сигнал.
  2. Сигнал получает сервопривод и начинает вращаться в нужную для данного случая сторону.
  3. Вращение двигателя заставляет двигаться щётку. Щётка будет двигаться по виткам обмотки до тех пор, пока блок управления не отправит двигателю сигнал, что напряжение нормализовано и можно останавливаться.

ПЛЮСЫ:

- высокая точность стабилизации, подходят даже для чувствительной аппаратуры

- плавно регулируют напряжение

МИНУСЫ:

- скорость регулировки в 2 раза ниже, чем у релейных стабилизаторов

- работают только при положительных температурах

- движущиеся щётки, при помощи которых осуществляется стабилизация, подвержены физическому износу

ВЫВОДЫ: ДЛЯ КАКИХ ЦЕЛЕЙ ПОДХОДЯТ ЭЛЕКТРОМЕХАНИЧЕСКИЕ СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ?

  1. для загородных домов с отапливаемыми техническими помещениями
  2. для районов, где проблемы с напряжением – не скачки, а постоянно пониженное или повышенное напряжение.
  3. если планируется подключать осветительное оборудование – прожекторы, люстры и др. Для их нормальной работы важна плавность регулировки напряжения.
  4. для подключения высокочувствительного оборудования. К такому могут относиться как дорогостоящие бытовые приборы, так и медицинское или звуковое оборудование.

Тип стабилизаторов напряжения: релейные

Релейные стабилизаторы регулируют напряжение ступенчато, при помощи системы реле. Обычно бывает от 4 до 9 ступеней. Чем больше ступеней, тем более плавно происходит процесс стабилизации. Устройство релейного стабилизатора составляют реле, плата – «мозг» устройства и вольтодобавочный трансформатор, который добавляет или отключает дополнительные обмотки катушки, тем самым стабилизируя напряжение. Ход процесса:

  1. Плата считывает данные, измеряет входной ток и определяет его «нормальность», так рассчитывается величина в вольтах, на которую должно повыситься или понизиться выходной ток
  2. Плата посылает сигнал на вольтодобавочный трансформатор, он подключает необходимое количество обмоток, задействуя реле.
  3. Подключение обмоток происходит ступенчато, сначала срабатывает реле на одной обмотке, добавляя определённое количество вольт. Затем, если уровень выходного напряжения еще не соответствует норме, срабатывает другое реле и происходит подключение еще одной обмотки.

 ПЛЮСЫ:

- высокая скорость срабатывания, независимо от того, насколько большой скачок напряжения зафиксирован

- широкий диапазон входного напряжения

- морозостойкость – релейные стабилизаторы выдерживают морозы до -30˚C

- более доступные цены по сравнению с другими типами стабилизаторов

МИНУСЫ:

- точность стабилизации релейных стабилизаторов обычно ниже, чем у других видов. Погрешность в среднем может составлять от 5 до 10%

- ступенчатое переключение реле. Лампы накаливания и галогенные лампы чувствительно реагируют на переключение реле и могут помаргивать или немного приглушаться в моменты подключения дополнительных обмоток

- некоторые пользователи относят к минусам слышимость работы релейных стабилизаторов. При переключении реле раздаются характерные щелчки и чем больше в сети скачков напряжения, тем больше щелчков будет издавать стабилизатор.

ВЫВОДЫ: ДЛЯ КАКИХ ЦЕЛЕЙ ПОДХОДЯТ релейные СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ?

  1. релейные стабилизаторы небольших мощностей – прекрасное решение для защиты газовых котлов.
  2. для дач, здесь пригодятся такие плюсы релейников, как морозостойкость и невысокая цена.
  3. для районов, где проблемы с напряжением – не постоянно пониженное или повышенное напряжение, а скачки в сети.
  4. если скачки в сети достигают экстремальных значений и скорость реакции стабилизатора имеет важное значение.
  5. для защиты большинства бытовой техники и другого оборудования, которые не требуют высокой точности выходных показателей сети.

Тип стабилизаторов напряжения: гибридные

Этот вид стабилизаторов напряжения относительно новый и подразумевает в себе сочетание двух принципов стабилизации напряжения – электромеханического и релейного. Это позволило расширить диапазон входного напряжения и сочетать положительные стороны обоих типов стабилизаторов.

  1. В основном диапазоне напряжения (140 – 260В) гибридный стабилизатор работает как электромеханический, то есть регулирует напряжение плавно при помощи щёток.
  2. Если же напряжение выходит за пределы основных значений, то подключается система реле и моментально реагирует на эти экстремальные скачки, выводя эти показатели из критических значений.

ПЛЮСЫ:

- широкий диапазон входного напряжения

- плавность работы в основном диапазоне и мгновенная реакция на сильные перепады напряжения

- высокая точность стабилизации в основном диапазоне напряжения

МИНУСЫ:

- возможность эксплуатации только при положительных температурах

- повышение погрешности, когда подключается релейный принцип

ВЫВОДЫ: ДЛЯ КАКИХ ЦЕЛЕЙ ПОДХОДЯТ гибридные СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ?

  1. для загородных домов с отапливаемыми техническими помещениями
  2. для районов, где в основном наблюдается стабильно низкий или повышенный уровень напряжения, но иногда бывают большие скачки, которые вредят бытовой технике
  3. если планируется подключать осветительное оборудование – прожекторы, люстры и др. Для их нормальной работы важна плавность регулировки напряжения.
  4. для подключения высокочувствительного оборудования. В этих случаях обращайте внимание насколько часто случаются скачки в сети и насколько они велики.



Тип стабилизаторов напряжения: тиристорные

Тиристорные стабилизаторы работают по той же схеме, что и релейные, с разницей в переключении, которое выполняется тиристорами (симисторами). Работа этих стабилизаторов построена полностью на электронном управлении и регулировании напряжения

ПЛЮСЫ:

- высокая точность стабилизации позволяет использовать их даже с самым чувствительным медицинским и лабораторным оборудованием

- высокая скорость реакции стабилизирует напряжение практически незаметно для техники

- морозостойкость. Стабилизаторы можно устанавливать даже в неотапливаемых помещениях

- стабилизаторы работают бесшумно, в них ничего не гудит и не щелкает

- так как в тиристорных стабилизаторах нет движущихся деталей, изнашиваться нечему и потому срок их беспроблемной эксплуатации, как и гарантийный срок – дольше, чем у других типов стабилизаторов.

МИНУСЫ:

- цена на тиристорные стабилизаторы заметно выше, чем на другие их виды, потому конструкция этих стабилизаторов сложнее и для их производства требуются высококачественные дорогостоящие детали

ВЫВОДЫ: ДЛЯ КАКИХ ЦЕЛЕЙ ПОДХОДЯТ тиристорные СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ?

  1. долгосрочная защита техники в загородных домах и коттеджах
  2. для разных проблем с напряжением – тиристорные стабилизаторы надёжно выровняют как скачки, так и постоянно пониженное/повышенное напряжение.
  3. если планируется подключать чувствительное к качеству напряжения оборудование и дорогостоящую бытовую технику.

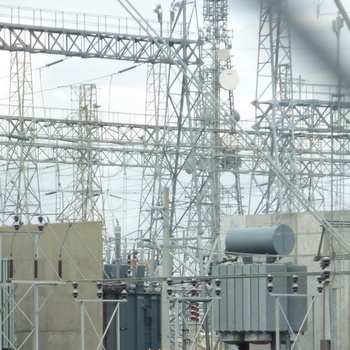

Источник изображения: http://www.thenakedscientists.com/HTML/content/interviews/interview/1000710/

Тэги: стабилизаторы напряжения, стабилизаторы, виды стабилизаторов, обзоры, плюсы и минусы, полезно знать, советы по выбору

www.stabilizator.spb.ru

Типы стабилизаторов напряжения: плюсы и минусы видов

В последнее время многие люди сталкиваются с проблемами низкого напряжения в сети. Проблема считается достаточно популярной и поэтому для ее решения вам потребуются стабилизаторы напряжения (СН). Они способны защитить всю технику, которая находится в вашем доме. Перед тем как совершать покупку вам необходимо узнать, типы стабилизаторов напряжения.

В этой статье мы рассмотрим плюсы и минусы стабилизаторов напряжения. Также мы предоставили картинки, благодаря которым вы сможете узнать больше информации об этих устройствах. Если вам будет интересно, тогда можете прочесть, как защитить проводку стабилизатором.

Релейные

Ступенчатые стабилизаторы на сегодняшний день пользуются высокой популярностью. Обычно их применяют в частном доме или на даче. Релейные модели для стабилизации напряжения переключают обмотки на трансформаторе с помощью силового реле. Это устройство способно срабатывать в автоматическом режиме.

Это устройство также может иметь и ряд недостатков. К основному недостатку относится то, что устройство регулирует напряжение ступенчатым типом. В результате этого может образовываться значительное искажение синусоиды на выходе. Если изучить отзывы, тогда можно понять, что это устройство считается достаточно популярным. Многие люди выбирают именно этот тип продукции. Популярным изготовителем этой продукции считается компания Ресанта.

Электронные

Электронные СН могут быть симисторными или тиристорными. Они имеют простой принцип работы, который построен на переключении обмотки автотрансформатора. Переключение обмотки происходит с помощью симистора. Благодаря этому производителю удалось достичь быстрого срабатывания.

Кроме этого, симистроные стабилизаторы работают практически бесшумно. Тиристорные модели также хорошо себя зарекомендовали. Единственным недостатком этой продукции считается высокая стоимость. При необходимости можете прочесть про стабилизаторы для дачи.

Электромеханические

Электромеханические стабилизаторы считаются сервоприводными. Они выполняют свою работу за счет электрода, который передвигается по обмоткам трансформатора.

Эти устройства способны защитить бытовые приборы не только на даче, но и в частном доме. Преимущество стабилизаторов этого типа низкая стоимость продукции и плавная регулировка напряжения. К минусу этого товара считается повышенный шум при работе.

Феррорезонансные

Феррорезонансные стабилизаторы считаются достаточно популярными. Принцип их работы основан на эффекте феррорезонанса напряжения в сети конденсатор-трансформатор. Этот тип стабилизатора имеет слишком высокий шум во время своей работы.

К плюсу этого устройства можно отнести длительный срок работы и высокую точность регулировки. Также использовать эти устройства можно в помещениях с повышенной влажностью.

Инверторные

Этот тип стабилизаторов считается дорогостоящим, так как применять его можно не только в частном доме, но на производстве. Принцип их работы заключается в том, что устройства проводят нормализацию входного напряжения. Процесс стабилизации напряжения происходит благодаря микроконтроллеру и кварцевому генератору.

Преимуществом этого устройства считается то, что они имеют широкий диапазон входного напряжения и компактные размеры. При необходимости вы также сможете найти устройства, которые будут иметь дополнительные функции. Основным недостатком этого устройства считается высокая цена.

Если вы желаете найти больше информации о стабилизаторах напряжения, тогда вам необходимо посмотреть видео, которое мы поместили ниже.

Это основные типы стабилизаторов напряжения. Также вам следует знать, что стабилизаторы могут быть однофазные и трехфазные. Выбирать подобные модели вам необходимо в зависимости от того, какое напряжение в вашей сети.

Рекомендуем прочесть: электромеханический стабилизатор напряжения.

vse-elektrichestvo.ru

Как выбрать однофазный стабилизатор напряжения сети для дома: критерии, особенности и типы

odnofaznye stabilizatoryВ сетях энергоснабжения может применяться однофазное или трёхфазное напряжение. Трёхфазное напряжение 380В используется на производстве, а однофазное 220В повсеместно применяется в быту. На это напряжение рассчитана практически вся бытовая техника и электроника.

Приборы, используемые в быту, могут быть критичны к броскам или «плаванию» напряжения сети. Чтобы избежать негативных последствий от такого электроснабжения, бытовая техника подключается через однофазный стабилизатор напряжения.

Особенности однофазного стабилизатора

Стабилизатор напряжения, работающий в однофазной сети, применяется для коррекции напряжения при изменениях его в определённых пределах. В однофазной сети энергоснабжения используется только два провода, один из которых фаза, а второй – ноль, поэтому электрические схемы стабилизаторов достаточно просты.

Схема контроля постоянно фиксирует уровень напряжения сети и в случае отклонения подаёт команду на исполнительный механизм, который увеличивает или уменьшает его величину. В результате работы стабилизирующего устройства на выходе возникает напряжение, подходящее для корректной работы потребителей.

Чтобы на выход прибора не попадали импульсные помехи и высоковольтные короткие выбросы, все типы стабилизаторов имеют в составе схемы индуктивно-ёмкостной фильтр, подавляющий эти компоненты.

Однофазные стабилизаторы широко применяются на следующих объектах:

  • Жилые квартиры;
  • Частные загородные дома;
  • Медицинские учреждения;
  • Системы связи и телекоммуникаций;
  • Офисы;
  • Небольшие производственные мощности.

Стабилизатор однофазного типаВ условиях больших городов энергоснабжение жилых районов почти всегда отличается хорошим качеством напряжения сети. Другое дело посёлки городского типа или загородные территории. Там напряжение сети часто бывает нестабильным, что заставляет жильцов приобретать домашние стабилизаторы напряжения. Это касается и медицинских учреждений, где для работы специальной аппаратуры требуется очень качественная сеть.

Стабильная и надёжная сеть требуется предприятиям обеспечивающим связь, системы кабельного телевидения и интернет. На небольших частных предприятиях, где используется техника, питающаяся от однофазной сети, используются выравнивающие приборы с мощностью 10-30 кВт.

Виды однофазных стабилизаторов

Промышленность выпускает модели стабилизаторов, в которых используются различные исполнительные механизмы выравнивающие напряжение сети:

  • Релейные устройства;
  • Электродинамические (сервоприводные) стабилизаторы;
  • Полупроводниковые приборы.

Во всех трёх типах стабилизаторов используется принцип изменения напряжения с помощью трансформатора.

Релейный стабилизатор состоит из следующих элементов:

  • Индуктивно-ёмкостной фильтр подавления помех;
  • Электронная плата;
  • Силовой трансформатор;
  • Электромагнитные реле;
  • Схема защиты;
  • Устройство индикации.

Релейное стабилизирующее устройство

Устройством, регулирующим напряжение, в данном приборе является силовой трансформатор, который ещё называют катушкой вольтодобавки. Напряжение сети приходит на индуктивно-ёмкостной фильтр и далее на первичную обмотку  трансформатора.

Вторичная обмотка имеет большее число витков для возможного увеличения напряжения, когда его величина снижается до минимума. Обмотка выполнена в виде отдельных секций.

Электронная плата включает в себя микроконтроллер, который оценивает величину напряжения сети. Пока его величина остаётся в допуске регламентированным государственным стандартом (220В ± 10%), потребитель получает питание непосредственно от сети. Если величина напряжения вышла из допуска происходит следующее. Контроллер определяет величину девиации напряжения и даёт команду на блок реле, которые своими контактами подключает секцию обмотки для повышения или уменьшения напряжения сети. Релейный стабилизатор является самым недорогим устройством.

Он имеет следующие недостатки:

  • Большое время переключения;
  • Искажённую синусоиду на выходе;
  • Дискретные величины напряжения, то есть низкую точность.

Электромеханический или сервоприводной стабилизатор обеспечивает регулирование напряжения за счёт скользящего контакта, который перемещается по неизолированной обмотке трансформатора. Трансформатор имеет тороидальную форму. В центре конструкции установлен серводвигатель, на роторе которого находится графитовый контакт. При отклонении напряжения сети от номинала, микроконтроллер даёт команду на поворот ротора, что позволяет увеличить или уменьшить поступающее напряжение.

Электромеханический стабилизатор

Электромеханический стабилизатор обеспечивает самую высокую точность установки. Она может достигать 2-3%. Прибор допускает большой диапазон напряжения на входе и перегрузки по мощности, которые в непродолжительном  режиме могут достигать 120%.

Вместе с тем стабилизатор с электродвигателем обладает серьёзными недостатками:

  • Самая медленная скорость реагирования на девиацию;
  • Низкая надёжность;
  • Необходимость в техническом обслуживании;
  • Постоянный шум от работающего электродвигателя.

Несмотря на недостатки, однофазные динамические стабилизаторы находят широкое применение в самых разных областях.

Стоимость полупроводниковых стабилизаторов превышает цену предыдущих моделей. Их устройство практически не отличается от конструкции релейных стабилизаторов, и в них используются те же элементы, только вместо электромагнитных реле в данных приборах применяются силовые полупроводниковые вентили. Это многослойные элементы – тиристоры и симисторы. Каждый из них имеет три электрода – анод, катод и управляющий электрод.

Стабилизатор электронного типа

Поскольку они по аналогии с диодами пропускают ток только в одном направлении, в качестве ключа в цепи переменного тока может использоваться один симистор (симметричный тиристор) или два тиристора во встречно параллельном включении, когда анод одного прибора соединён с катодом другого, а управляющие электроды объединены.

Однофазный тиристорный стабилизатор напряжения обладает высокой скоростью реагирования на изменения сетевого напряжения. Полупроводниковые приборы допускают эксплуатацию в холодных помещениях при низких температурах. Прибор очень надёжен, поскольку полупроводниковые ключи, в отличие от электромагнитных реле, не имеют подгорающих контактов и допускают до 109, то есть миллиард переключений.

Но вместе с тем прибор имеет ряд недостатков, которые ограничивают его применение:

  • Дискретная величина напряжения;
  • Аппроксимированная синусоида на выходе;
  • Негативная реакция на перегрузку.

Как и у релейного стабилизатора, величина напряжения на выходе изменяется ступенями, поэтому точность установки достаточно низкая и может достигать 6-8 %. Тиристорные ключи вносят сильные изменения в форму тока на выходе. Это может быть ступенчатая синусоида или меандр.

Формы тока

Стабилизаторы с силовыми полупроводниковыми вентилями плохо выдерживают перегрузку. В этом отношении однофазный симисторный стабилизатор напряжения гораздо хуже тиристорного устройства, поэтому приборы для коррекции напряжения на симметричных тиристорах применяются крайне редко.

Критерии выбора стабилизатора для однофазной сети

Существует ряд параметров, по которым осуществляется выбор стабилизатора напряжения:

  • Выходная мощность;
  • Скорость коррекции;
  • Точность установки;
  • Диапазон входного напряжения;
  • Функция «Байпас»;
  • Вариант исполнения.

Мощность стабилизатора можно считать самым важным параметром. Она определяет, какое количество бытовой техники может быть подключено. Ориентироваться можно на приблизительную таблицу мощности бытовой техники:

  • LCD телевизор – 100-200 W;
  • Стиральная машина – 1 500-2 500 W;
  • Холодильник – 200-300 W;
  • Персональный компьютер – 100-200 W;
  • Система отопления с циркуляционным насосом – 150-200 W;
  • Освещение – 500 W.

Сюда можно добавить электрическую плиту, если она имеется, видеонаблюдение,  охранную сигнализацию и приборы разового подключения, такие как утюг, фен, миксер, тостер и так далее. Таким образом, мощность однофазного стабилизатора для качественной работы всей бытовой техники в частном доме должна составлять не менее 5 кВт.

По скорости корректирования, лидирующее место отводится тиристорным стабилизаторам, а медленнее всего работают электродинамические устройства с сервоприводом. Их нельзя использовать при работе с техникой, которая критична даже к небольшим перерывам в электроснабжении. Но эти стабилизаторы обеспечивают высокую точность установки.

Сравнение характеристик стабилизаторов

С другой стороны стандарт отечественной сети допускает ± 10% отклонения от величины 220В, поэтому точность в 1-3% не очень и востребована. Современные стабилизаторы различных типов обеспечивают достаточно широкий диапазон напряжения на входе, поэтому отличия у отдельных моделей не слишком значительны.

Практически все модели оснащены функцией «Байпас» или обход. При напряжении сети не выходящем за пределы допуска, потребитель получает электропитание от сети напрямую, минуя стабилизатор. Большее отклонение сети определяется платой контроля, и нагрузка автоматически переключается на выход стабилизирующего устройства.

Стабилизатор от компании «Энергия

«Энергия» Voltron РСН 8 000Однофазный стабилизатор напряжения «Энергия» Voltron РСН 8 000 представляет собой  прибор, рассчитанный для работы с потребителями большой мощности.

Стабилизатор выполнен по релейной схеме с семью ступенями регулировки и обеспечивает на выходе 220 В ± 10 %. Диапазон нагрузок от 5 600 до 8 000 Вт.

Устройство выдаёт ровную синусоиду, что позволяет использовать его при работе с реактивной нагрузкой, к которой относятся асинхронные электродвигатели насосов отопления.

Скорость переключения не превышает 10 мс. Стабилизатор допускает кратковременную перегрузку до 150 %. Рабочее напряжение 105-265 В. При напряжениях  95 и 280 В, срабатывает система защиты. Данный стабилизатор однофазного типа оборудован функцией «Байпас» и сегментным светодиодным индикатором параметров. Максимальный ток нагрузки устройства составляет 36 А.

voltobzor.ru

инверторный, релейный, электронный или сервоприводный, основные характеристики и особенности

Однофазные стабилизаторы напряжения картинка

16.09.2019

Чтобы выбрать подходящий стабилизатор напряжения для защиты бытовой техники, сначала важно понять, сколько фаз в электросети вашего дома.

Существуют сети трехфазного и однофазного переменного тока. Трехфазные сети чаще всего используются в электроснабжении промышленных предприятий различных отраслей, реже для объектов бытового сектора, например, частных коттеджей, загородных домов с большим потреблением электроэнергии.

Электроснабжение большинства наших квартир и жилых домов реализовано однофазными электрическими сетями, то есть питающими линиями с одним фазным и нулевым рабочим проводниками, напряжение между которыми составляет 220 В.

К сожалению, далеко не всегда у нас в доме значение напряжения соответствует этому вольтажу. Многие из нас сталкивались с пониженным или повышенным напряжением – его недопустимыми колебаниями, которые являлись причиной поломки или выхода из строя бытовой техники.

В этой статье мы расскажем об однофазных стабилизаторах – устройствах, которые защитят вашу технику от таких негативных последствий. Мы постараемся подробно описать их типы, особенности работы, плюсы и минусы. Ну и, конечно же, посоветуем, как правильно выбрать подходящее устройство.

Особенности однофазных стабилизаторов напряжения

Любой современный стабилизатор напряжения является достаточно сложным высокотехнологичным устройством с автоматическим режимом работы, не требующим никаких вмешательств пользователя.

Как работают?

Однофазные стабилизаторы с трансформаторным преобразованием (релейные, тиристорные, симисторные) имеют общий алгоритм построения защиты нагрузки от некачественного напряжения. Входное напряжение сети поступает на электронную плату управления, где происходит его измерение и сравнение с номинальным значением. При возникновении его недопустимого отклонения блок управления подает сигнал на исполнительный элемент, который корректирует напряжение.

Принципиально по-другому работают стабилизаторы инверторного типа. Преобразование напряжения в них проходит в две стадии: сначала выпрямитель преобразует нестабильное переменное напряжение в постоянное, а затем инвертор снова создает из него переменное напряжение требуемого значения со стабильным синусом.

Читатели, знакомые с принципом действия источников бесперебойного питания (ИБП) топологии online, могут отметить схожесть их работы с инверторными стабилизаторами: постоянное двойное преобразование напряжения, полностью исключающее задержку стабилизации.

Где применяются?

Довольно широкое применение однофазные стабилизаторы нашли в быту, ведь в основном питание квартир и жилых домов однофазное. Кроме того, устройства также эффективно могут применяться для защиты однофазных нагрузок производственных, торговых, складских, офисных или административных помещений.

Сфера их применения во многом определятся выходной мощностью. Так, стабилизаторы мощность до 1000 ВА чаще всего используются локально, то есть для защиты одного или нескольких электроприборов. Для магистрального использования в быту и питания нагрузок с высокими пусковыми токами подойдут устройства мощностью 1500-10000 ВА.

Как показывает практика, для защиты электроприборов квартиры или частного дома в среднем бывает достаточно стабилизатора мощностью 5000 ВА, используемого в качестве магистрального. Для мощного однофазного оборудования промышленных предприятий предполагается использование устройств мощностью до 100 кВА.

Как подключаются?

Известно, что любая однофазная электрическая цепь состоит всего из двух рабочих проводников (фазного L и нулевого N) и одного защитного заземляющего (PE). Поэтому для подключения однофазного стабилизатора (если говорить о мощном устройстве) достаточно присоединить эти проводники питающей сети к его входными клеммам на корпусе, а защищаемый электроприбор подключить к выходным клеммам, разумеется, не забыв о проводнике заземления.

Подключение маломощных стабилизаторов к сети еще более простой процесс, который не требует каких-то специальных знаний и выполняется обычным включением вилки в розетку. Аналогичным штепсельным соединением подключается и защищаемый электроприбор – к розетке, расположенной на панели стабилизатора.

Очевидно, что все однофазные стабилизаторы предназначены для защиты однофазных электроприборов. Однако это не говорит об их возможности работы лишь в однофазных сетях. Существует множество примеров организации защиты однофазных электроприборов в трехфазных сетях с помощью однофазных стабилизаторов.

Устройства при этом могут работать как магистральные (коррекция и стабилизация напряжения всей сети дома), так и локальные (защита только некоторых электроприборов). Ограничением на использование однофазных стабилизаторов в трехфазной сети может быть только наличие хотя бы одной трехфазной техники (например, электроплиты). Для ее корректной защиты должен применяться только трехфазный стабилизатор.

Типы однофазных стабилизаторов напряжения

Один из важных факторов при выборе стабилизатора – это его тип. По внутреннему устройству и принципу работы различают несколько типов однофазных стабилизаторов напряжения.

Электромеханические стабилизаторы

Преобразование и коррекция напряжения в них выполняется автотрансформатором тороидальной формы. Поступающее на автотрансформатор напряжение сети контролируется электронной схемой, которая при его отклонении подает управляющий сигнал на электродвигатель (сервопривод).

Сервопривод – это электродвигатель, который приводит в движение токосъемные графитовые щетки: они скользят по виткам катушки автотрансформатора и снимают вторичное напряжение. Очевидно, что разное количество задействованных витков обмотки автотрансформатора при размещении щеток в определенных его сегментах даст разный коэффициент трансформации, понижая или повышая напряжение сети до значения нормы.

Схема электромеханического стабилизатора картинка

Рисунок 1 – Схема электромеханического стабилизатора напряжения


Преимущества

Недостатки

  • Высокая точность стабилизации (благодаря возможности снять напряжение с любого витка обмотки).

  • Плавность регулировки.

  • Высокий КПД.

  • Стойкость к перегрузкам.

  • Невысокая стоимость.

  • Подверженность к механическим поломкам и износу узла сервопривода, необходимость проведения регулярного обслуживания, замены токосъемных щеток.

  • Низкая скорость реагирования на отклонение напряжения в сети.


Релейные стабилизаторы

Преобразование напряжения в этих устройствах выполняется также автотрансформатором. Принципиальное их отличие от электромеханических состоит в способе передачи вторичного напряжения. В релейных стабилизаторах снятие вторичного напряжения выполняется не с витков катушки, а через выводы (отпайки от обмотки), каждому из которых соответствует свой коэффициент трансформации. На каждом таком выводе установлены силовые реле, которые переключают питание подключенных приборов на определенную секцию обмотки, в зависимости от уровня входного напряжения.

Схема релейного стабилизатор картинка

Рисунок 2 – Схема релейного стабилизатора напряжения


Преимущества

Недостатки

  • Отсутствие сервопривода и подвижной контактной системы.

  • Высокая скорость стабилизации.

  • Высокая надежность работы.

  • Широкий диапазон рабочих температур.

  • Небольшая стоимость.

  • Низкая точность коррекции выходного напряжения.

  • Ступенчатость регулирования.

  • Возможно кратковременное пропадание напряжения при переключении реле.


Электронные стабилизаторы

Принцип их работы во многом схож с релейными устройствами. Основным отличием между ними является способ коммутации выходного напряжения с отводов автотрансформатора. Применение электронных силовых ключей вместо реле и дало название стабилизаторам этого типа. В зависимости от используемых полупроводниковых ключей различают симисторные и тиристорные устройства.

Схема электронного стабилизатора картинка

Рисунок 3 – Схема электронного стабилизатора напряжения


Преимущества

Недостатки

  • Высокое быстродействие.

  • Неплохая плавность регулирования на выходе (достигается увеличением количества силовых ключей – уменьшением диапазона напряжения ступеней).

  • Точность коррекции.

  • Бесшумность работы.

  • Надежность в эксплуатации (полное отсутствие механических устройств и узлов исключает вероятность поломок и износа деталей).

  • Способность работать при отрицательной температуре.

  • Невысокая стойкость к перегрузкам (при значительном превышении мощности нагрузки возможен выход силовых ключей из строя).

  • Высокая стоимость.


Инверторные стабилизаторы

В настоящее время эти стабилизаторы по праву считаются наиболее совершенными. Используя передовой бестрансформаторный способ двойного преобразования напряжения, эти устройства превосходят аналоги других типов по всем техническим характеристикам.

Технология двойного преобразования предполагает две стадии преобразования переменного тока. Переменное напряжение сети, проходя через частотный фильтр, преобразуется выпрямителем в постоянное и скапливается на пластинах конденсаторов. Далее постоянное напряжение преобразуется инвертором в переменное с эталонным показателем напряжения, частотой и формой сигнала.

Используемая технология полностью исключает влияние негативных явлений в питающей сети на выходное напряжение, обеспечивая качественное электропитание, подходящее для любой нагрузки.

Схема инверторного стабилизатора картинка

Рисунок 4 – Схема инверторного стабилизатора напряжения


Преимущества

Недостатки

  • Высочайшее быстродействие.

  • Высокая точность стабилизации.

  • Идеальная синусоида на выходе даже при значительно модифицированной на входе.

  • Полное подавление коммутационных, импульсных и высокочастотных помех.

  • Широкий диапазон входного напряжения.

  • Высокий КДП.


Характеристики однофазных стабилизаторов

Скорость стабилизации

Важнейший для любой нагрузки параметр. Это промежуток времени, в течение которого стабилизатор при колебаниях напряжения в сети откорректирует его значение на выходе до нормального. Лучшими показателями быстродействия обладают инверторные устройства, у которых полностью отсутствует время задержки реагирования на скачки напряжения (0 мс).

Диапазон рабочего напряжения

Не менее важная техническая характеристика, определяющая верхний и нижний пороги напряжения в сети, при которых возможна работа стабилизатора. Подбирается в соответствии с возможными отклонениями напряжения в сети.

Точность работы

Качественная характеристика, показывающая насколько точно устройство регулирует входное напряжение, то есть способность стабилизатора максимально приблизить значение выходного напряжения к номинальному.

Конструктивное исполнение и способ установки

Существуют устройства напольной и настенной установки, а также вертикального, горизонтального и универсального исполнения (Rack/Tower).

Набор защит

Наличие функций защитного отключения при выходе значения напряжения за пределы рабочего диапазона, возникновении токовых перегрузок в цепи питания нагрузки, недопустимого нагрева трансформатора и др.

Мониторинг и индикация

Функции, позволяющие отображать и анализировать работу стабилизатора, а также осуществлять удаленное управление, мониторинг процесса стабилизации. Стандартные средства индикации – светодиоды и/или ЖК-дисплей, отображающие текущий статус работы устройства и значения параметров стабилизации.

Для организации удаленного управления и мониторинга работы современные модели стабилизаторов могут быть оснащены различными коммуникационными интерфейсами, поддерживающими наиболее востребованные протоколы передачи данных.

Мощность стабилизатора

Ее следует выбирать в соответствии с мощностью подключаемых электроприборов и с некоторым запасом. Только таким образом можно обеспечить качественную работу устройства. Выбор стабилизатора существенно завышенной мощности также нежелателен из-за необоснованно высоких финансовых расходов и неоправданно больших габаритных размеров устройств.

Вполне разумный и рекомендуемый производителями резерв по мощности составляет треть от суммарной мощности подключаемых устройств. Кроме этого, необходимо учитывать и характер нагрузки.

При наличии электроприборов с большой реактивной составляющей потребления, например, электродвигателей с высокими пусковыми токами, превышающими номинальные в несколько раз, резерв по мощности целесообразно увеличить.

Какой тип стабилизатора выбрать?

Правильный выбор однофазного стабилизатора напряжения предполагает руководствоваться типом устройства и необходимой мощностью. Эти факторы в свою очередь определяются видом нагрузки, характером проблем электрической сети (длительностью, величиной отклонения напряжения, частотой, искаженностью формы сигнала) и суммарной мощностью подключаемого оборудования.

Однофазный стабилизатор каждого из указанных типов имеет свои особенности технических характеристик, от которых зависят эффективность защиты и надежность эксплуатации подключенных электроприборов.

Применение электромеханических устройств возможно в сетях с продолжительными колебаниями напряжения (допустимо с большой амплитудой). Интенсивность режима работы сервопривода при кратковременных и частых скачках напряжения приводят к скорому износу щеток и сокращению его рабочего ресурса.

Кроме того, низкая скорость коррекции сервоприводных устройств при частых скачках напряжения не позволяет применять их для защиты чувствительной к питанию техники. Неплохим бюджетным решением будет использование сервоприводных стабилизаторов для защиты нетребовательной к питанию нагрузки, например, нагревательных или осветительных приборов.

Отличаясь гораздо большим быстродействием, устройства релейного типа более предпочтительны для применения в сетях с нестабильным напряжением. Однако ступенчатость и низкая точность коррекции также исключает возможность их использования для защиты требовательной к качеству электропитания нагрузки. Интенсивный режим работы в сетях с постоянными колебаниями напряжения, сопровождаемый частыми срабатываниями электромеханических реле способствует быстрому их износу и выходу из строя. Поэтому в сетях с плохими показателями качества электроэнергии от использования стабилизаторов этого типа стоит отказаться.

Надежную защиту способны обеспечить устройства электронного типа. Они выигрывают по показателях быстродействия и коммутационной стойкости у вышеперечисленных устройств и подойдут для работы в сетях с частыми колебаниями напряжения большой амплитуды для защиты практически любой техники. При покупке такого стабилизатора важно обращать внимание на количество полупроводниковых ключей в его схеме, определяющее количество ступеней переключения, а, следовательно, и точность стабилизации – приближенность значения выходного напряжения к номинальному.

Лучшая рекомендация для достижения максимально высокого уровня защиты и надежности эксплуатации любой нагрузки – это применение инверторных стабилизаторов. Превосходя аналоги других типов по всем техническим характеристикам, эти устройства гарантированно обеспечивают защиту самого ответственного оборудования, даже в сетях с крайне низким качеством напряжения. Устройства успешно справляются с эффективной защитой самого электрочувствительного оборудования – компьютеров и периферийных устройств, автоматики отопительных котлов, серверного, измерительного и медицинского оборудования.

Ознакомиться с модельным рядом однофазных инверторных стабилизаторов «Штиль».

Видеообзор инверторных стабилизаторов напряжения «Штиль»

www.shtyl.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
