Мощный тиристорный регулятор своими руками. Тиристорный регулятор мощности, схемы напряжения и поделки. Дизайн и создание

Введение.

Много лет назад я сделал аналогичный регулятор, когда мне приходилось подрабатывать на ремонте радиостанции у заказчика. Регулятор оказался настолько удобным, что со временем я сделал еще один экземпляр, так как первый образец надолго зарекомендовал себя как регулятор скорости вытяжного вентилятора.https: // site /

Кстати, это вентилятор из серии «Ноу-хау», так как он оборудован запорным клапаном моей собственной конструкции. Материал может быть полезен жильцам, которые живут на верхних этажах многоэтажных домов и имеют хорошее обоняние.

Мощность подключенной нагрузки зависит от используемого тиристора и условий его охлаждения. Если используется большой тиристор или симистор типа КУ208Г, то можно смело подключать нагрузку 200 … 300 Вт. При использовании небольшого тиристора, такого как B169D, мощность будет ограничена до 100 Вт.

Как это работает?

Так работает тиристор в цепи переменного тока. Когда ток, протекающий через управляющий электрод, достигает определенного порогового значения, тиристор включается и выключается только при исчезновении напряжения на его аноде.

Симистор (симметричный тиристор) работает примерно так же, только при изменении полярности на аноде меняется и полярность управляющего напряжения.

На картинке видно, что идет, где и где выходит.

В схемах бюджетного управления симисторами КУ208Г при единственном источнике питания лучше управлять «минусом» относительно катода.

Для проверки работоспособности симистора можно собрать вот такую ​​простую схему. Когда контакты кнопки замкнуты, лампа должна погаснуть. Если он не гаснет, то либо симистор сломан, либо его пороговое напряжение пробоя ниже пикового значения сетевого напряжения. Если лампа не загорается при нажатии кнопки, значит симистор отключен.Номинальное сопротивление R1 выбрано таким образом, чтобы не превышать максимально допустимое значение тока электрода затвора.

При проверке тиристоров в схему необходимо добавить диод для предотвращения подачи обратного напряжения.

Схематические решения.

Простой регулятор мощности можно собрать на симисторе или тиристоре. Расскажу о тех и других схемных решениях.

Регулятор мощности на симисторе КУ208Г.

VS1 – KU208G

HL1 – Mh4… Mh23, пр.

На этой схеме показан, на мой взгляд, самый простой и удачный вариант регулятора, управляющим элементом которого является симистор КУ208Г. Этот регулятор регулирует мощность от нуля до максимума.

Назначение элементов.

HL1 – линеаризует управление и является индикатором.

C1 – генерирует пилообразный импульс и защищает схему управления от помех.

R1 – регулятор мощности.

R2 – ограничивает ток через анод – катод VS1 и R1.

R3 – ограничивает ток через HL1 и управляющий электрод VS1.

Регулятор мощности на базе мощного тиристора КУ202Н.

ВС1 – КУ202Н

Аналогичную схему можно собрать на тиристоре КУ202Н. Его отличие от схемы на симисторе состоит в том, что диапазон регулировки мощности регулятора составляет 50 … 100%.

На схеме видно, что ограничение происходит только по одной полуволне, а другая свободно проходит через диод VD1 в нагрузку.

Регулятор мощности на тиристоре малой мощности.

Данная схема, собранная на самом дешевом маломощном тиристоре B169D, отличается от схемы, показанной выше, только наличием резистора R5, который вместе с резистором R4 является делителем напряжения и снижает амплитуду управляющего сигнала. Необходимость в этом обусловлена ​​высокой чувствительностью тиристоров малой мощности. Регулятор регулирует мощность в диапазоне 50 … 100%.

Регулятор мощности на базе тиристора с диапазоном регулировки 0… 100%.

VD1 … VD4 – 1N4007

Чтобы тиристорный регулятор мог управлять мощностью от нуля до 100%, в схему необходимо добавить диодный мост.

Схема теперь работает аналогично симисторному стабилизатору.

Конструкция и детали.

Регулятор собран в корпусе блока питания некогда популярного вычислителя «Электроника Б3-36».

Симистор и потенциометр размещены на стальном уголке из 0.Сталь толщиной 5 мм. Уголок прикручивается к корпусу двумя винтами М2,5 с использованием изоляционных шайб.

Резисторы R2, R3 и неоновая лампа HL1 одеты в изолирующую трубку (батист) и закреплены шарнирным способом крепления на других электрических элементах конструкции.

Для повышения надежности крепления выводов вилки пришлось припаять на них несколько витков толстой медной проволоки.

Так выглядят регуляторы мощности, которые я использую много лет.

А это 4-секундное видео, которое позволяет убедиться, что все это работает. Нагрузка – лампа накаливания мощностью 100 Вт.

Дополнительный материал.

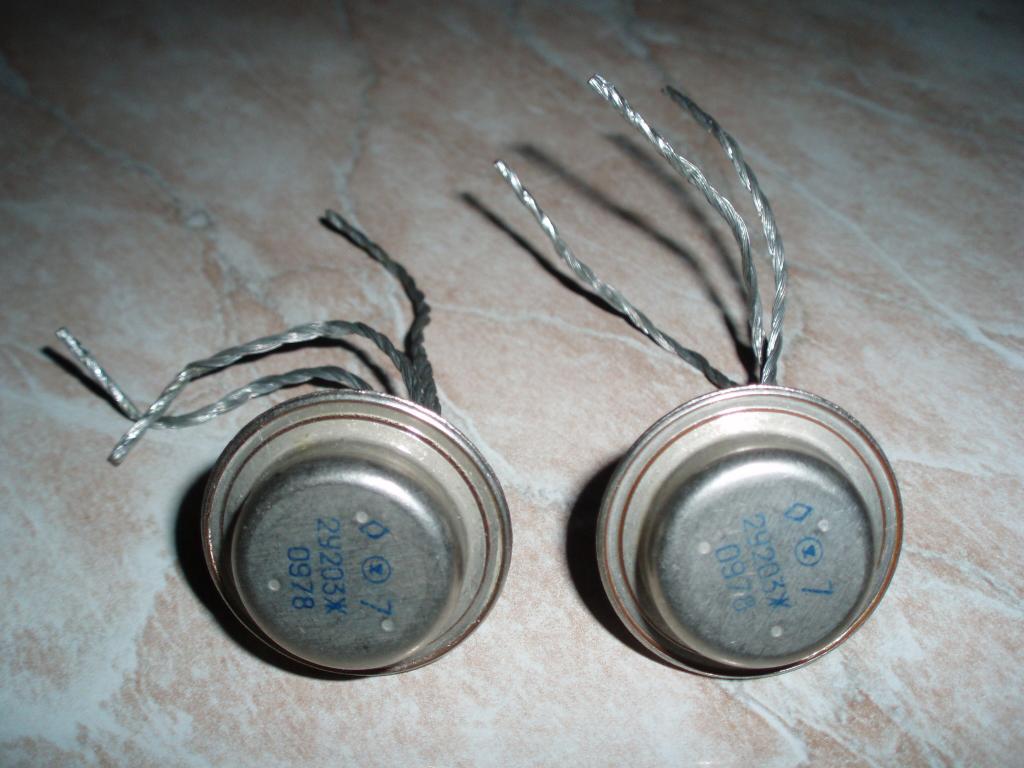

Распиновка больших отечественных симисторов и тиристоров. Благодаря мощному металлическому корпусу эти устройства могут рассеивать 1… 2 Вт мощности без дополнительного радиатора без существенных изменений параметров.

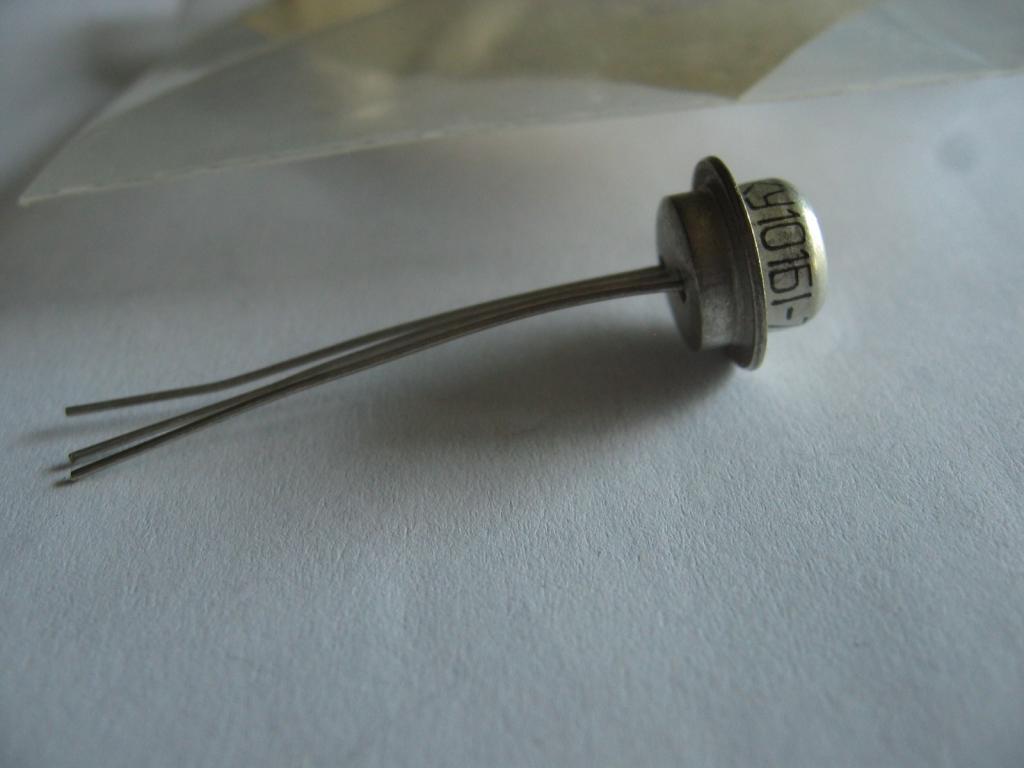

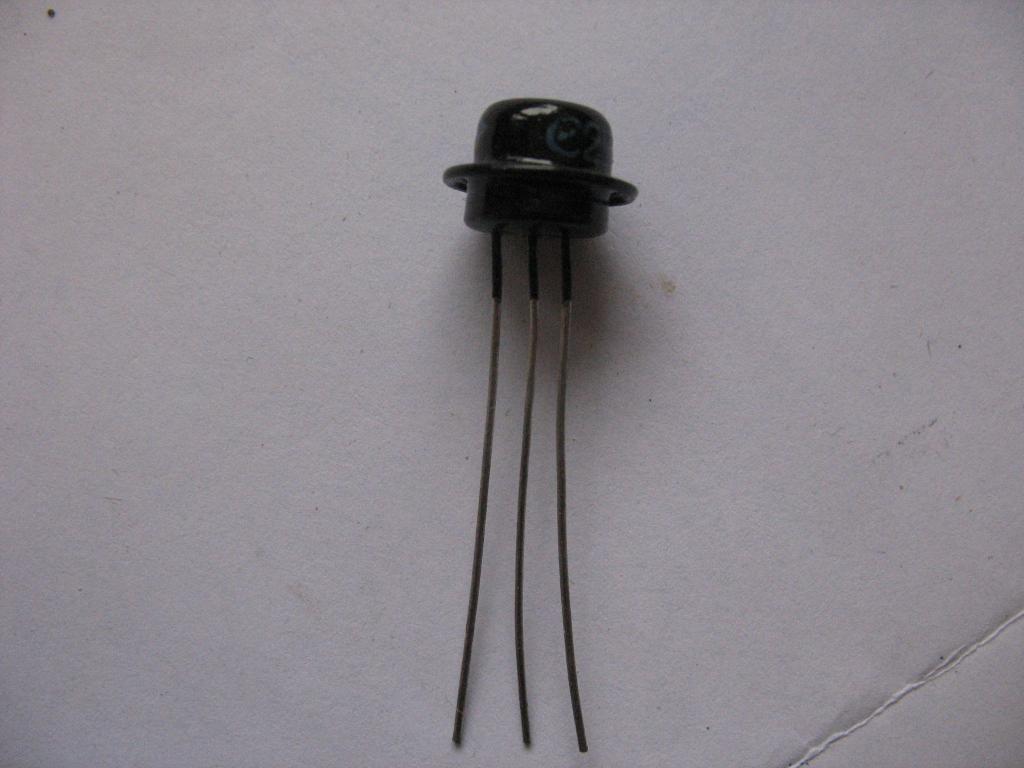

Распиновка небольших популярных тиристоров, способных регулировать сетевое напряжение со средним током 0,5 Ампер.

В современных схемах радиолюбителей широко распространены различные типы деталей, в том числе тиристорный регулятор мощности. Чаще всего эту деталь используют в паяльниках мощностью 25-40 Вт, которые в обычных условиях легко перегреваются и приходят в негодность. Эту проблему легко решить с помощью регулятора мощности, который позволяет установить точную температуру.

Применение тиристорных регуляторов

Обычно тиристорные регуляторы мощности используются для улучшения характеристик обычных паяльников. Современные конструкции, оснащенные множеством функций, дороги, и в небольших объемах их использование будет малоэффективным.Поэтому было бы целесообразнее оснастить обычный паяльник тиристорным контроллером.

Тиристорный регулятор мощности широко применяется в системах освещения. На практике это обычные настенные переключатели с поворотной ручкой. Однако такие устройства способны нормально работать только с обычными лампами накаливания. Они совершенно не воспринимаются современными компактными люминесцентными лампами из-за выпрямительного моста с расположенным внутри них электролитическим конденсатором. Тиристор просто не будет работать в связке с этой схемой.

Такие же непредсказуемые результаты получаются при попытке отрегулировать яркость светодиодных ламп. Поэтому для управляемого источника света наиболее оптимальным вариантом будет использование обычных ламп накаливания.

Существуют и другие области применения тиристорных регуляторов мощности. Среди них следует отметить возможность регулировки ручного электроинструмента. Устройства управления устанавливаются внутри корпусов и позволяют изменять количество оборотов дрели, шуруповерта, перфоратора и других инструментов.

Принцип работы тиристора

Действие регуляторов мощности тесно связано с принципом работы тиристора. На радиосхемах он обозначается значком, напоминающим обычный диод. Каждый тиристор отличается односторонней проводимостью и, соответственно, способностью выпрямлять переменный ток. Участие в этом процессе становится возможным, если на управляющий электрод подать положительное напряжение. Сам управляющий электрод расположен со стороны катода.В связи с этим ранее тиристор назывался управляемым диодом. Перед подачей управляющего импульса тиристор будет закрыт в любом направлении.

Для визуального определения исправности тиристора его включают в общую цепь со светодиодом через источник постоянного напряжения 9 вольт. Дополнительно к светодиоду подключен ограничительный резистор. Специальная кнопка замыкает цепь и напряжение с делителя поступает на управляющий электрод тиристора.В результате тиристор открывается, и светодиод начинает светиться.

При отпускании кнопки, когда она перестает удерживаться, свечение должно продолжаться. Если кнопку нажимать несколько раз или несколько раз, ничего не изменится – светодиод будет светиться с той же яркостью. Это свидетельствует об открытом состоянии тиристора и его технической исправности. Он будет находиться в открытом положении до тех пор, пока такое состояние не будет прервано внешними воздействиями.

В некоторых случаях могут быть исключения.То есть при нажатии кнопки светодиод загорается, а при отпускании кнопки гаснет. Такая ситуация становится возможной из-за того, что через светодиод проходит ток, который меньше тока удержания тиристора. Для правильной работы схемы рекомендуется заменить светодиод на лампу накаливания, которая будет увеличивать ток. Другой вариант – выбрать тиристор с меньшим током удержания. Параметр тока удержания для разных тиристоров может быть с большим разбросом, в таких случаях необходимо подбирать элемент для каждой конкретной цепи.

Схема простейшего регулятора мощности

Тиристор участвует в выпрямлении переменного напряжения так же, как и обычный диод. Это приводит к полуволновому выпрямлению в незначительных пределах с участием одного тиристора. Для достижения желаемого результата регуляторы мощности управляют двумя полупериодами сетевого напряжения. Это становится возможным благодаря встречно-параллельному соединению тиристоров. Кроме того, тиристоры могут быть подключены к диагональной схеме выпрямительного моста.

Простейшую схему тиристорного регулятора мощности лучше всего рассмотреть на примере регулировки мощности паяльника. Нет смысла начинать настройку прямо с нулевой отметки. Следовательно, можно контролировать только один полупериод положительного сетевого напряжения. Отрицательный полупериод пропускается через диод без каких-либо изменений непосредственно на паяльник, обеспечивая половину мощности.

Прохождение положительного полупериода происходит через тиристор, за счет чего и осуществляется регулировка.Схема управления тиристором содержит простейшие элементы в виде резисторов и конденсатора. Конденсатор заряжается от верхнего провода схемы, через резисторы и конденсатор, нагрузку и нижний провод схемы.

Управляющий электрод тиристора подключен к плюсовой клемме конденсатора. Когда напряжение на конденсаторе повышается до значения, позволяющего тиристору включиться, он открывается. В результате некоторая часть положительного полупериода напряжения передается в нагрузку.При этом конденсатор разряжается и готовится к следующему циклу.

Переменный резистор используется для регулировки скорости заряда конденсатора. Чем быстрее конденсатор заряжается до значения напряжения, при котором открывается тиристор, тем раньше открывается тиристор. Следовательно, нагрузка получит более положительный полупериод напряжения. Эта схема, в которой используется тиристорный регулятор мощности, служит основой для других схем, используемых в различных областях.

Тиристорный регулятор мощности своими руками

В статье рассказывается, как работает тиристорный регулятор мощности, схема которого будет представлена ​​ниже

В повседневной жизни часто возникает необходимость регулирования мощности бытовой техники, например, электроплиты, паяльника, бойлеров и т. Д. нагревательные элементы, в транспорте – обороты двигателя и т. д.На помощь приходит простейшая радиолюбительская конструкция – регулятор мощности на тиристоре. Собрать такой прибор несложно, он может стать самым первым самодельным устройством, которое будет выполнять функцию регулировки температуры жала паяльника начинающего радиолюбителя. Стоит отметить, что готовые паяльные станции с контролем температуры и другими приятными функциями намного дороже простого паяльника. Минимальный набор деталей позволяет собрать простой настенный тиристорный регулятор мощности.

К сведению, поверхностный монтаж – это способ сборки электронных компонентов без использования печатной платы, и при хорошем мастерстве он позволяет быстро собрать электронные устройства средней сложности.

Также можно заказать тиристорный регулятор, а для тех, кто хочет во всем разобраться самостоятельно, ниже будет представлена ​​схема и объяснен принцип работы.

Кстати, это тиристорный однофазный регулятор мощности.Такое устройство можно использовать для управления мощностью или скоростью. Однако для начала нужно разобраться, ведь это позволит понять, для какой нагрузки лучше использовать такой регулятор.

Как работает тиристор?

Тиристор – это управляемое полупроводниковое устройство, способное проводить ток в одном направлении. Слово «управляемый» употреблено не зря, потому что с его помощью, в отличие от диода, который также проводит ток только на один полюс, можно выбрать момент, когда тиристор начинает проводить ток.Тиристор имеет три выхода:

• анод.
• Катод.
• Электрод контрольный.

Для того, чтобы ток начал протекать через тиристор, должны быть выполнены следующие условия: деталь должна быть в цепи под напряжением, на управляющий электрод должен подаваться короткий импульс. В отличие от транзистора, тиристорное управление не требует удержания управляющего сигнала. На этом нюансы не заканчиваются: тиристор можно замкнуть, только прервав ток в цепи, либо сформировав анод – катод обратного напряжения. Это означает, что использование тиристора в цепях постоянного тока очень специфично и часто нецелесообразно, но в цепях переменного тока, например, в таком устройстве, как тиристорный регулятор мощности, схема построена таким образом, что условие включения при условии. Каждая из полуволн закроет соответствующий тиристор.

Вы, скорее всего, не все понимаете? Не отчаивайтесь – процесс создания готового устройства подробно будет описан ниже.

Сфера применения тиристорных регуляторов

В каких схемах эффективно использовать тиристорный регулятор мощности? Схема позволяет идеально регулировать мощность нагревательных приборов, то есть влиять на активную нагрузку.При работе с высокоиндуктивной нагрузкой тиристоры могут просто не замыкаться, что может привести к выходу регулятора из строя.

У вас есть мотор?

Я думаю, что многие читатели видели или использовали дрели, угловые шлифовальные машины, которые в народе называют «шлифовальными машинами», и другие электроинструменты. Вы могли заметить, что количество оборотов зависит от глубины нажатия на спусковой крючок устройства. Именно в этом элементе построен такой тиристорный регулятор мощности (схема которого приведена ниже), с помощью которого изменяется количество оборотов.

Примечание! Тиристорный регулятор не может изменять скорость асинхронных двигателей. Таким образом регулируется напряжение на щеточных двигателях, оснащенных щеточным узлом.

Одно- и двухтиристорная схема

Типовая схема сборки тиристорного регулятора мощности своими руками представлена ​​на рисунке ниже.

Выходное напряжение этой схемы от 15 до 215 вольт, в случае использования этих тиристоров, установленных на радиаторах, мощность около 1 кВт.Кстати, переключатель с диммером выполнен по аналогичной схеме.

Если вам не требуется полное регулирование напряжения и вам нужно только получить на выходе 110–220 вольт, воспользуйтесь этой схемой, на которой показан полуволновой регулятор мощности на тиристоре.

Как это работает?

Информация, описанная ниже, действительна для большинства схем. Буквенные обозначения примем по первой схеме тиристорного регулятора

Тиристорный регулятор мощности, принцип работы которого основан на фазовом управлении величиной напряжения, также изменяет мощность.Этот принцип заключается в том, что в нормальных условиях на нагрузку воздействует переменное напряжение бытовой сети, которое изменяется по синусоидальному закону. Выше при описании принципа работы тиристора было сказано, что каждый тиристор работает в одном направлении, то есть управляет своей полуволной по синусоиде. Что это значит?

Если с помощью тиристора нагрузка периодически подключается в строго определенный момент, значение действующего напряжения будет меньше, так как часть напряжения (действующее значение, которое «попадает» в нагрузку) будет меньше сетевого напряжения.Это явление проиллюстрировано на графике.

Заштрихованная область – это область напряжения, которая находится под нагрузкой. Буква «а» на горизонтальной оси указывает момент открытия тиристора. Когда положительная полуволна заканчивается и начинается период с отрицательной полуволной, один из тиристоров закрывается, и в этот же момент открывается второй тиристор.

Разберемся, как конкретно работает наш тиристорный регулятор мощности

Схема первая

Заранее оговорим, что вместо слов «положительный» и «отрицательный» будут использоваться «первый» и «второй» (полуторный). волна).

Итак, когда на нашу цепь начинает действовать первая полуволна, емкости С1 и С2 начинают заряжаться. Скорость их заряда ограничена потенциометром R5. этот элемент является переменным, и с его помощью задается выходное напряжение. При появлении на конденсаторе С1 напряжения, необходимого для открытия динистора VS3, динистор открывается, через него протекает ток, с помощью которого откроется тиристор VS1. Момент выхода из строя динистора отмечен точкой «а» на графике, представленном в предыдущем разделе статьи. Когда значение напряжения проходит через ноль и цепь находится ниже второй полуволны, тиристор VS1 закрывается, и процесс повторяется снова, только для второго динистора, тиристора и конденсатора. Резисторы R3 и R3 используются для управления, а R1 и R2 – для термостабилизации схемы.

Принцип работы второй цепи аналогичен, но контролирует только одну из полуволн переменного напряжения. Теперь, зная принцип работы и схему, вы сможете собрать или отремонтировать тиристорный регулятор мощности своими руками.

Применение регулятора в быту и безопасности

Следует отметить, что данная схема не обеспечивает гальванической развязки от сети, поэтому существует опасность поражения электрическим током. Это значит, что нельзя прикасаться руками к элементам регулятора. Необходимо использовать изолированный корпус. Дизайн вашего устройства следует спроектировать так, чтобы по возможности можно было спрятать его в регулируемом устройстве, найти свободное место в корпусе. Если регулируемое устройство стационарное, то вообще имеет смысл подключить его через выключатель с диммером.Такое решение частично защитит от поражения электрическим током, избавит от необходимости искать подходящий чехол, имеет привлекательный внешний вид и изготавливается промышленным способом.

23.07.2017 @ 23:39

Мой тиристорный регулятор напряжения (ТРИ) прост в изготовлении и настройке, линейное регулирование и высокая выходная мощность – 200 Вт без радиаторов и 1000 Вт с радиаторами с площадью охлаждения 50 см 2.

При ТРН При включении положительная полуволна питающего напряжения 220 В проходит по электрической цепи VD2R ‡ R4 и заряжает конденсатор С2.Как только Ucharge превысит напряжение включения тиристора VS2, последний откроется и передаст часть положительной полуволны в нагрузку. Цепь VD4R5 защищает VS2 от управляющего тока.

Изменяя полное сопротивление R4, можно получить регулируемое (от 40 до 220 В) выходное напряжение, для непосредственного измерения которого предназначен стрелочный вольтметр PV1. Контрольная лампа HL1 служит для контроля сетевого напряжения, а также исправности предохранителей FU1 и FU2.

Оба конденсатора в ТРИ дешевые и распространенные – типа МБМ. Для R1, R2 и R5 можно использовать MLT-0,25. Вместо R3 хорошо сработает МЛТ-0,5 (МЛТ-1). В качестве переменного сопротивления подойдет SP1. Вольтметр – типа Ц4201 или аналогичный, рассчитанный на 250 В переменного тока. Указанные на принципиальной схеме диоды можно заменить на менее мощные, например, КД102Б или КД105Б. Тиристоры – с обратным напряжением не менее 300 В, скажем, КУ202Н или КУ202Л. А если предполагается использовать ТРН с нагрузкой не более 350 Вт, то можно использовать и КУ201Л.

Принципиальная схема и топология печатной платы тиристорного регулятора напряжения

Неоновая лампа HL1 типа ТН-0.2. Предохранители подбираются исходя из работы устройства с максимальным потреблением тока. Если в качестве нагрузки используется электродвигатель (например, аналогичный тому, что используется в ручной дрели), то я перегораю. = 0,5. 0.6 Запускаю.

Лучше установить РНН на временной плате. Вместо резисторов R2 и R5 по 390 кОм сначала припаяйте резисторы на 1 кОм.Затем, уменьшив сопротивление R4 и R3, добейтесь минимального падения напряжения на VS1, VS2.

Резисторы R2, R5 ограничивают ток управления тиристором. Подбираются они на максимальную мощность нагрузки. Даже с регулировкой нельзя увеличивать ток управления тиристором более 100 мА.

После завершения настройки все элементы принципиальной схемы переносятся на печатную плату размером 100х50х2,5 мм из одностороннего фольгированного стеклотекстолита.

С.БАБЕНКО, Московская область

1. Принцип работы тиристора
2. Видео: тиристорный регулятор мощности
своими руками

В современных схемах радиолюбителей широко распространены различные типы деталей, в том числе тиристорный регулятор мощности. Чаще всего эту деталь используют в паяльниках мощностью 25-40 Вт, которые в обычных условиях легко перегреваются и приходят в негодность. Эту проблему легко решить с помощью регулятора мощности, который позволяет установить точную температуру.

Использование тиристорных регуляторов

Обычно тиристорные регуляторы мощности используются для улучшения характеристик обычных паяльников. Современные конструкции, оснащенные множеством функций, дороги, и их использование будет малоэффективным при небольшом объеме паяльных работ. Поэтому обычный паяльник будет уместнее оснастить тиристорным контроллером.

Тиристорный регулятор мощности широко используется в системах затемнения светильников.На практике это обычные настенные переключатели с поворотной ручкой. Однако такие устройства способны нормально работать только с обычными лампами накаливания. Они совершенно не воспринимаются современными компактными люминесцентными лампами из-за выпрямительного моста с расположенным внутри них электролитическим конденсатором. Тиристор просто не будет работать в связке с этой схемой.

Такие же непредсказуемые результаты получаются при попытке отрегулировать яркость светодиодных ламп. Поэтому для управляемого источника света наиболее оптимальным вариантом будет использование обычных ламп накаливания.

Существуют и другие области применения тиристорных регуляторов мощности. Среди них следует отметить возможность регулировки ручного электроинструмента. Устройства управления устанавливаются внутри корпусов и позволяют изменять количество оборотов дрели, шуруповерта, перфоратора и других инструментов.

Принцип работы тиристора

Действие регуляторов мощности тесно связано с принципом работы тиристора. На радиосхемах он обозначается значком, напоминающим обычный диод.Каждый тиристор отличается односторонней проводимостью и, соответственно, способностью выпрямлять переменный ток. Участие в этом процессе становится возможным, если на управляющий электрод подать положительное напряжение. Сам управляющий электрод расположен со стороны катода. В связи с этим ранее тиристор назывался управляемым диодом. Перед подачей управляющего импульса тиристор будет закрыт в любом направлении.

Для визуального определения исправности тиристора его включают в общую цепь со светодиодом через источник постоянного напряжения 9 вольт.Дополнительно к светодиоду подключен ограничительный резистор. Специальная кнопка замыкает цепь и напряжение с делителя поступает на управляющий электрод тиристора. В результате тиристор открывается, и светодиод начинает светиться.

При отпускании кнопки, когда она перестает удерживаться, свечение должно продолжаться. Если кнопку нажимать несколько раз или несколько раз, ничего не изменится – светодиод будет светиться с той же яркостью. Это свидетельствует об открытом состоянии тиристора и его технической исправности.Он будет находиться в открытом положении до тех пор, пока такое состояние не будет прервано внешними воздействиями.

В некоторых случаях могут быть исключения. То есть при нажатии кнопки светодиод загорается, а при отпускании кнопки гаснет. Такая ситуация становится возможной из-за того, что через светодиод проходит ток, который меньше тока удержания тиристора. Для правильной работы схемы рекомендуется заменить светодиод на лампу накаливания, которая будет увеличивать ток.Другой вариант – выбрать тиристор с меньшим током удержания. Параметр тока удержания для разных тиристоров может быть с большим разбросом, в таких случаях необходимо подбирать элемент для каждой конкретной цепи.

Схема простейшего регулятора мощности

Тиристор участвует в выпрямлении переменного напряжения так же, как и обычный диод. Это приводит к полуволновому выпрямлению в незначительных пределах с участием одного тиристора.Для достижения желаемого результата регуляторы мощности управляют двумя полупериодами сетевого напряжения. Это становится возможным благодаря встречно-параллельному соединению тиристоров. Кроме того, тиристоры могут быть подключены к диагональной схеме выпрямительного моста.

Простейшую схему тиристорного регулятора мощности лучше всего рассмотреть на примере регулировки мощности паяльника. Нет смысла начинать настройку прямо с нулевой отметки. Следовательно, можно контролировать только один полупериод положительного сетевого напряжения.Отрицательный полупериод пропускается через диод без каких-либо изменений непосредственно на паяльник, обеспечивая половину мощности.

Прохождение положительного полупериода происходит через тиристор, за счет чего и осуществляется регулировка. Схема управления тиристором содержит простейшие элементы в виде резисторов и конденсатора. Конденсатор заряжается от верхнего провода схемы, через резисторы и конденсатор, нагрузку и нижний провод схемы.

Управляющий электрод тиристора подключен к положительной клемме конденсатора.Когда напряжение на конденсаторе повышается до значения, позволяющего тиристору включиться, он открывается. В результате некоторая часть положительного полупериода напряжения передается в нагрузку. При этом конденсатор разряжается и готовится к следующему циклу.

Переменный резистор используется для регулировки скорости заряда конденсатора. Чем быстрее конденсатор заряжается до значения напряжения, при котором открывается тиристор, тем раньше открывается тиристор. Следовательно, нагрузка получит более положительный полупериод напряжения.Эта схема, в которой используется тиристорный регулятор мощности, служит основой для других схем, используемых в различных областях.

Тиристорный регулятор мощности своими руками

В статье описан принцип работы тиристорного регулятора мощности, схема которого будет представлена ​​ниже

В повседневной жизни очень часто возникает необходимость регулирования мощности бытовой техники, например, электроплита, паяльник, бойлеры и ТЭНы, в транспорте – обороты двигателя и т.д. На помощь приходит простейшая радиолюбительская конструкция – регулятор мощности на тиристоре.Собрать такой прибор несложно, он может стать самым первым самодельным устройством, которое будет выполнять функцию регулировки температуры жала паяльника начинающего радиолюбителя. Стоит отметить, что готовые паяльные станции с контролем температуры и другими приятными функциями намного дороже простого паяльника. Минимальный набор деталей позволяет собрать простой настенный тиристорный регулятор мощности.

К сведению, поверхностный монтаж – это способ сборки электронных компонентов без использования печатной платы, и при хорошем мастерстве он позволяет быстро собрать электронные устройства средней сложности.

Также можно заказать электронный конструктор тиристорного регулятора, а для тех, кто хочет разобраться самостоятельно, ниже будет представлена ​​схема и объяснен принцип работы.

Кстати, это тиристорный однофазный регулятор мощности. Такое устройство можно использовать для управления мощностью или скоростью. Однако для начала нужно понять принцип работы тиристора, ведь это позволит понять, для какой нагрузки лучше использовать такой регулятор.

Как работает тиристор?

Тиристор – это управляемое полупроводниковое устройство, способное проводить ток в одном направлении. Слово «управляемый 9» употреблено не зря, потому что с его помощью, в отличие от диода, который также проводит ток только к одному полюсу, можно выбрать момент, когда тиристор начинает проводить ток. Тиристор имеет три выхода:

Для того, чтобы ток начал протекать через тиристор, должны быть выполнены следующие условия: деталь должна быть в цепи под напряжением, на управляющий электрод должен подаваться короткий импульс.В отличие от транзистора, тиристорное управление не требует удержания управляющего сигнала. На этом нюансы не заканчиваются: тиристор можно замкнуть, только прервав ток в цепи, либо сформировав анод – катод обратного напряжения. Это означает, что использование тиристора в цепях постоянного тока очень специфично и часто нецелесообразно, но в цепях переменного тока, например, в таком устройстве, как тиристорный регулятор мощности, схема построена таким образом, что условие включения при условии. Каждая из полуволн закроет соответствующий тиристор.

Вы, скорее всего, не все понимаете? Не отчаивайтесь – процесс создания готового устройства подробно будет описан ниже.

Сфера применения тиристорных регуляторов

В каких схемах эффективно использовать тиристорный регулятор мощности? Схема позволяет идеально регулировать мощность нагревательных приборов, то есть влиять на активную нагрузку. При работе с высокоиндуктивной нагрузкой тиристоры могут просто не замыкаться, что может привести к выходу регулятора из строя.

Можно ли регулировать обороты двигателя?

Я думаю, что многие читатели видели или использовали дрели, угловые шлифовальные машины, которые в народе называют «шлифовальными машинами», и другие электроинструменты. Вы могли заметить, что количество оборотов зависит от глубины нажатия на спусковой крючок устройства. Именно в этом элементе построен такой тиристорный регулятор мощности (схема которого приведена ниже), с помощью которого изменяется количество оборотов.

Примечание! Тиристорный регулятор не может изменять скорость асинхронных двигателей.Таким образом регулируется напряжение на щеточных двигателях, оснащенных щеточным узлом.

Схема тиристорного регулятора мощности на одном и двух тиристорах

Типовая схема сборки тиристорного регулятора мощности своими руками представлена ​​на рисунке ниже.

Выходное напряжение этой схемы от 15 до 215 вольт, в случае использования этих тиристоров, установленных на радиаторах, мощность около 1 кВт. Кстати, переключатель с диммером выполнен по аналогичной схеме.

Если вам не требуется полное регулирование напряжения и вам нужно только получить на выходе 110–220 вольт, воспользуйтесь этой схемой, на которой показан полуволновой регулятор мощности на тиристоре.

Как это работает?

Информация, описанная ниже, действительна для большинства схем. Буквенные обозначения примем по первой схеме тиристорного регулятора

Тиристорный регулятор мощности, принцип работы которого основан на фазовом управлении величиной напряжения, также изменяет мощность.Этот принцип заключается в том, что в нормальных условиях на нагрузку воздействует переменное напряжение бытовой сети, которое изменяется по синусоидальному закону. Выше при описании принципа работы тиристора было сказано, что каждый тиристор работает в одном направлении, то есть управляет своей полуволной по синусоиде. Что это значит?

Если с помощью тиристора нагрузка периодически подключается в строго определенный момент, значение действующего напряжения будет меньше, так как часть напряжения (действующее значение, которое будет «падать на нагрузку» ) будет меньше сетевого напряжения.Это явление проиллюстрировано на графике.

Заштрихованная область – это область напряжения, которая находится под нагрузкой. Буква «а9» на горизонтальной оси указывает момент открытия тиристора. Когда положительная полуволна заканчивается и начинается период с отрицательной полуволной, один из тиристоров закрывается, и в этот же момент открывается второй тиристор.

Разберемся, как конкретно работает наш тиристорный регулятор мощности

Заранее оговоримся, что вместо слов «положительный» и «отрицательный» будет использоваться «first9raquo; и «второй9» (полуволна).

Итак, когда на нашу цепь начинает действовать первая полуволна, емкости С1 и С2 начинают заряжаться. Скорость их заряда ограничена потенциометром R5. этот элемент является переменным, и с его помощью задается выходное напряжение. При появлении на конденсаторе С1 напряжения, необходимого для открытия динистора VS3, динистор открывается, через него протекает ток, с помощью которого откроется тиристор VS1. Момент выхода из строя динистора – точка «а9»; на графике, представленном в предыдущем разделе статьи.Когда значение напряжения проходит через ноль и цепь находится ниже второй полуволны, тиристор VS1 закрывается, и процесс повторяется снова, только для второго динистора, тиристора и конденсатора. Резисторы R3 и R3 используются для ограничения управляющего тока, а R1 и R2 используются для термостабилизации цепи.

Принцип работы второй цепи аналогичен, но контролирует только одну из полуволн переменного напряжения. Теперь, зная принцип работы и схему, вы сможете собрать или отремонтировать тиристорный регулятор мощности своими руками.

Применение регулятора в быту и безопасности

Следует отметить, что данная схема не обеспечивает гальванической развязки от сети, поэтому существует опасность поражения электрическим током. Это значит, что нельзя прикасаться руками к элементам регулятора. Необходимо использовать изолированный корпус. Дизайн вашего устройства следует спроектировать так, чтобы по возможности можно было спрятать его в регулируемом устройстве, найти свободное место в корпусе. Если регулируемое устройство стационарное, то вообще имеет смысл подключить его через выключатель с диммером.Такое решение частично защитит от поражения электрическим током, избавит от необходимости искать подходящий чехол, имеет привлекательный внешний вид и изготавливается промышленным способом.

20 фотографий кошек, сделанных в нужный момент Кошки – удивительные существа, и, возможно, все об этом знают. Еще они невероятно фотогеничны и всегда умеют соблюдать правила в нужный момент.

Мужчина всегда замечает эти 10 мелочей в женщине. Как вы думаете, ваш мужчина ничего не знает о женской психологии? Это неправда.Ни одна мелочь не скроет от взгляда любящего партнера. А вот 10 вещей.

Удивительно: мужья хотят, чтобы их жены занимались этими 17 делами чаще. Если вы хотите, чтобы ваши отношения были более счастливыми, вам следует чаще составлять этот простой список.

Никогда не делайте этого в церкви! Если вы не уверены, правильно ли вы поступаете в церкви, возможно, вы поступаете неправильно. Вот список ужасных.

Вопреки всем стереотипам: девушка с редким генетическим заболеванием покоряет мир моды Эту девушку зовут Мелани Гайдос, и она быстро ворвалась в мир моды, шокируя, вдохновляя и разрушая глупые стереотипы.

10 очаровательных звездных детей, которые сегодня выглядят совершенно иначе. Время летит, и однажды маленькие знаменитости становятся взрослыми, которых уже нельзя узнать. Симпатичные мальчики и девочки превращаются в с.

ТИРИСТОРНЫЙ РЕГУЛЯТОР НАПРЯЖЕНИЯ

Этот регулятор напряжения был собран мной для использования в различных направлениях: регулировка скорости вращения двигателя, изменение температуры нагрева паяльника и т.д. Правильно, и эта схема иногда встречается как регулятор мощности.но тут нужно понимать, что на самом деле есть подстройка фазы. То есть время, за которое полуволна сети переходит в нагрузку. И с одной стороны, регулируется напряжение (через рабочий цикл), а с другой – мощность, выделяемая на нагрузке.

Следует отметить, что данное устройство наиболее эффективно справится с резистивной нагрузкой – лампы, нагреватели и т. Д. Также могут быть подключены потребители тока индуктивного характера, но при слишком малой его величине надежность регулирования снизится снижаться.

Схема самодельного тиристорного регулятора не содержит дефицитных деталей. При использовании выпрямительных диодов, указанных на схеме, устройство выдерживает нагрузку до 5А (примерно 1 кВт) с учетом наличия радиаторов.

Для увеличения мощности подключаемого устройства нужно использовать другие диоды или диодные сборки, рассчитанные на нужный вам ток.

Также необходима замена тиристора, поскольку КУ202 рассчитан на максимальный ток до 10А.Из более мощных рекомендуются отечественные тиристоры серий Т122, Т132, Т142 и другие.

Деталей в тиристорном регуляторе не так много, в принципе допустима навесная установка, однако на печатной плате конструкция будет выглядеть красивее и удобнее. Скачать картинку платы в формате LAY можно здесь. Стабилитрон D814G меняется на любой, с напряжением 12-15В.

Использовал первый попавшийся корпус – подходящего по размеру.Для подключения нагрузки вытащил разъем для вилки. Регулятор работает надежно и действительно меняет напряжение от 0 до 220 В. Автор конструкции: SssaHeKkk.

Тиристор – один из самых мощных полупроводниковых приборов, поэтому его часто используют в мощных преобразователях энергии. Но у него есть своя специфика управления: его можно открыть импульсом тока, но он закроется только тогда, когда ток упадет почти до нуля (точнее, ниже тока удержания).Из-за этого тиристоры в основном используются для коммутации переменного тока.

Регулировка фазного напряжения

Существует несколько способов регулирования напряжения переменного тока с помощью тиристоров: вы можете пропустить или отключить целые полупериоды (или периоды) переменного напряжения на выходе регулятора. Причем включать можно не в начале полупериода сетевого напряжения, а с некоторой задержкой – «а». За это время напряжение на выходе регулятора будет равно нулю, и мощность на выход не будет передаваться.Во второй части полупериода тиристор будет проводить ток и на выходе регулятора появится входное напряжение.

Время задержки также часто называют углом открытия тиристора, поэтому при нулевом угле почти все напряжение со входа будет идти на выход, только падение на открытом тиристоре будет потеряно. По мере увеличения угла тиристорный регулятор напряжения будет уменьшать выходное напряжение.

Управляющая характеристика тиристорного преобразователя при работе с резистивной нагрузкой показана на следующем рисунке.Под углом 90 электрических градусов выходное напряжение будет вдвое меньше входного напряжения, а под углом 180 эл. градусов на выходе будет ноль.

На основе принципов регулирования фазного напряжения можно построить схемы регулирования, стабилизации и плавного пуска. Для плавного пуска напряжение необходимо постепенно увеличивать от нуля до максимального значения. Таким образом, угол открытия тиристора должен измениться от максимального значения до нуля.

Схема тиристорного регулятора напряжения

Таблица обозначений элементов

• C1 – 0.Напряжение 33мкФ не ниже 16В;
• R1, R2 – 10 кОм 2Вт;
• R3 – 100 Ом;
• R4 – резистор переменный 3,3 кОм;
• R5 – 33 кОм;
• R6 – 4,3 кОм;
• R7 – 4,7 кОм;
• VD1. VD4 – D246A;
• VD5 – D814D;
• ВС1 – КУ202Н;
• ВТ1 – КТ361Б;
• ВТ2 – КТ315Б.

Схема построена на отечественной элементной базе, может быть собрана из тех деталей, которые валяются у радиолюбителей 20-30 лет.Если тиристор VS1 и диоды VD1-VD4 установить на соответствующие охладители, то тиристорный регулятор напряжения сможет подавать на нагрузку 10А, то есть при напряжении 220 В мы получаем возможность регулировать напряжение при нагрузке 2,2 кВт.

Устройство имеет всего два силовых компонента, диодный мост и тиристор. Они рассчитаны на 400 В и 10 А. Диодный мост преобразует переменное напряжение в униполярное пульсирующее напряжение, а фазовое регулирование полупериодов осуществляется тиристором.

Параметрический стабилизатор резисторов R1, R2 и стабилитрон VD5 ограничивает напряжение, которое подводится к системе управления, на уровне 15 В. Последовательное соединение резисторов необходимо для увеличения напряжения пробоя и увеличения рассеиваемой мощности.

В самом начале полупериода переменного напряжения C1 разряжается и в точке соединения R6 и R7 также есть нулевое напряжение. Постепенно напряжения в этих двух точках начинают расти, и чем меньше сопротивление резистора R4, тем быстрее напряжение на эмиттере VT1 будет догонять напряжение на его базе и открывать транзистор.
Транзисторы VT1, VT2 составляют тиристор малой мощности. Когда на переходе база-эмиттер VT1 появляется напряжение больше порогового значения, транзистор открывается и открывает VT2. А VT2 разблокирует тиристор.

Представленная схема достаточно проста, ее можно перенести на современную элементную базу. Также возможно, с минимальными изменениями, уменьшить мощность или рабочее напряжение.

Пост-навигация

Тиристорный регулятор напряжения простой схемы, принцип работы. 15 комментариев

Раз уж мы говорим об электрических углах, хотелось бы уточнить: с задержкой «а» до 1/2 полупериода (до 90 эл.Градусов) напряжение на выходе регулятора будет практически равным максимальному, и начнет падать только при «а»> 1/2 (> 90). На графике – красным и серым цветом! Половина цикла – это не половина стресса.
У этой схемы есть один плюс – простота, но фаза на элементах управления может привести к тяжелым последствиям. Причем помехи, вызванные отключением тиристоров в электросети, весьма значительны. Особенно при большой нагрузке, что ограничивает возможности этого устройства.
Вижу только одно: регулировать ТЭНы и освещение в кладовых и подсобных помещениях.

На первом рисунке ошибка, 10 мс должны соответствовать полупериоду, а 20 мс – периоду сетевого напряжения.
Добавлен график характеристик регулирования при работе на резистивную нагрузку.
Вы наверное пишете про управляющую характеристику при нагрузке выпрямителем с емкостным фильтром? Тогда да, конденсаторы будут заряжаться при максимальном напряжении и диапазон регулирования будет от 90 до 180 градусов.

Не у всех есть залежи советских радиодеталей.Почему бы не указать «буржуйские» аналоги старых отечественных полупроводниковых приборов (например, 10RIA40M для KU202N)?

Тиристор КУ202Н сейчас продается менее чем за доллар (я не знаю, производят ли они или продают старые запасы). А 10RIA40M стоит дорого, продается на aliexpress примерно за 15 долларов плюс доставка от 8 долларов. Использовать 10RIA40M имеет смысл только тогда, когда вам нужно отремонтировать устройство с KU202N, но вы не можете найти KU202N.
Для промышленного использования более удобны тиристоры в корпусах ТО-220, ТО-247.
Два года назад я сделал преобразователь мощностью 8кВт, поэтому купил тиристоры за 2,5 доллара (в упаковке ТО-247).

Это то, что имелось в виду, если ось напряжения (по какой-то причине отмечена P) нарисована как на 2-м графике, это станет более понятным с указанными в описании градусами, периодами и полупериодами. Осталось убрать знак переменного напряжения на выходе (оно уже выпрямлено мостом) и моя дотошность будет полностью удовлетворена.
КУ202Н сейчас продается на радиорынках за копейки, причем в версии 2У202Н.Любой в теме поймет, что это военная продукция. Вероятно, продаются складские НЗ, у которых истекли все сроки.

На рынке если брать с рук, то запаянную деталь можно поставить среди новых.
Быстро проверить тиристор, например КУ202Н, можно простым стрелочным тестером, который включается для измерения сопротивлений по шкале в омах.
Подключаем анод тиристора к плюсу, катод к минусу тестера, в исправном КУ202Н утечки быть не должно.
После замыкания управляющего электрода тиристора на анод стрелка омметра должна отклониться и оставаться в этом положении после размыкания.
В редких случаях этот способ не сработает, и тогда для проверки понадобится низковольтный блок питания, желательно регулируемый, лампа от фонарика, и сопротивление.
Сначала выставляем напряжение блока питания и проверяем горит ли лампочка, затем последовательно со светом, соблюдая полярность, подключаем наш тиристор.
Лампа должна загореться только после короткого замыкания анода тиристора с управляющим электродом через резистор.
В этом случае резистор необходимо выбирать исходя из номинального тока открытия тиристора и напряжения питания.
Это самые простые методы, но, возможно, есть специальные устройства для проверки тиристоров и симисторов.

Выходное напряжение не выпрямляется мостом; это исправлено только для цепи управления.

На выходе есть изменение, мост выпрямляет только цепь управления.

Я бы сказал не регулирование напряжения, а регулирование мощности.Это стандартная схема диммера, которую собирали почти все. И подогнули радиатор к тиристору. Теоретически конечно можно, но на практике мне кажется сложно обеспечить теплообмен между радиатором и тиристором, чтобы обеспечить 10А.

А какие сложности с теплообменом в КУ202? Прикрутил концевым болтом в радиатор и все! Если радиатор новый, точнее резьба не болтается, даже КТП мазать не нужно.Площадь штатного радиатора (иногда в комплекте) была рассчитана на нагрузку 10 А. Никакой теории, сплошной практики. Единственное, радиаторы должны были находиться на открытом воздухе (по инструкции), а при таком подключении к сети это чревато. Поэтому закрываем, а кулер устанавливаем. Да, мы не опираемся друг о друга тротуарами.

Подскажите, а что за конденсатор С1 -330нФ?

Наверное правильнее было бы написать C1 – 0,33мкФ, можно керамику или пленку установить на напряжение не менее 16В.

Всего наилучшего! Сначала собирал схемы без транзисторов … Плохо одно – нагрелось регулирующее сопротивление и выгорел слой графитовой дорожки. Потом собрал эту схему для кт. Первый неудачный – вероятно, из-за высокого коэффициента усиления самих транзисторов. Собрал на МП с приростом около 50. Работало без проблем! Однако есть вопросы …

Тоже собирал без транзисторов, но ничего не грелось. Это были два резистора и конденсатор. Впоследствии я удалил конденсатор.Фактически, была переменная между анодом и управлением, и, конечно же, мостом. Используется для регулировки мощности паяльника, как на 220 вольт, так и на первичный трансформатор для паяльника на 12 вольт и все работало и не нагревалось. Сейчас он по-прежнему в кладовой в хорошем состоянии. У вас могла быть утечка в конденсаторе между катодом и схемой управления для схемы без транзисторов.

Собрано на MP с приростом около 50. Работает! Но есть еще вопросы…

Тиристорные регуляторы напряжения – это устройства, предназначенные для регулирования скорости и момента электродвигателей. Регулирование скорости и крутящего момента осуществляется путем изменения напряжения, подаваемого на статор двигателя, и осуществляется путем изменения угла открытия тиристоров. Такой способ управления электродвигателем называется фазовым управлением. Этот метод представляет собой разновидность параметрического (амплитудного) управления.

Они могут выполняться как с системами управления с обратной связью, так и с открытой.Регуляторы разомкнутого контура не обеспечивают удовлетворительных характеристик регулирования скорости. Их основное назначение – регулирование крутящего момента для получения желаемого режима работы привода в динамических процессах.

Силовая часть однофазного тиристорного регулятора напряжения включает в себя два управляемых тиристора, которые обеспечивают протекание электрического тока на нагрузку в двух направлениях при синусоидальном напряжении на входе.

Тиристорные регуляторы замкнутого цикла используются, как правило, с отрицательной обратной связью по скорости, что позволяет иметь достаточно жесткие механические характеристики привода в области низких скоростей.

Наиболее эффективно использовать тиристорные регуляторы для регулирования скорости и момента.

Силовые цепи тиристорных регуляторов

На рис. 1, а-д показаны возможные схемы подключения выпрямительных элементов регулятора в одну фазу. Наиболее распространенной из них является схема на рис. 1, а. Может использоваться с любой схемой соединения обмоток статора. Допустимый ток через нагрузку (действующее значение) в этой цепи в режиме постоянного тока составляет:

где I t – допустимое среднее значение тока через тиристор.

Максимальное прямое и обратное напряжение тиристора

где k зап – запас прочности, выбираемый с учетом возможных коммутационных перенапряжений в цепи; – действующее значение линейного напряжения сети.

Рисунок: 1. Схемы силовых цепей тиристорных регуляторов напряжения.

На схеме на рис. 1б, в диагональ моста из неуправляемых диодов включен только один тиристор. Соотношение между токами нагрузки и тиристоров для этой схемы:

Неуправляемые диоды выбираются для тока, который вдвое меньше, чем у тиристора.Максимальное прямое напряжение на тиристоре

Обратное напряжение на тиристоре близко к нулю.

Схема на рис. 1б имеет некоторые отличия от схемы на рис. 1, но по конструкции системы управления. На схеме рис. 1, а управляющие импульсы для каждого из тиристоров должны соответствовать частоте питающей сети. На схеме рис. 1б частота управляющих импульсов в два раза выше.

Схема на рис.1, в, состоящий из двух тиристоров и двух диодов, по возможности управление, нагрузка, ток и максимальное прямое напряжение тиристоров аналогично схеме на рис. 1, а.

Обратное напряжение в этой цепи из-за шунтирующего действия диода близко к нулю.

Схема на рис. 1г по току и максимальному прямому и обратному напряжению тиристоров аналогична схеме на рис. 1, а. Схема на рис. 1г отличается от рассмотренных требований к системе управления для обеспечения необходимого диапазона изменения угла управления тиристором.Если угол отсчитывается от нулевого фазного напряжения, то для схем на рис.1, а-в верно соотношение

где φ – фазовый угол нагрузки.

Для схемы на рис. 1d аналогичное соотношение принимает вид:

Усложняет необходимость увеличения диапазона изменения угла. Схема на рис. 1, г может быть применена при включении обмоток статора в звезду без нулевого провода и в треугольник с включением выпрямительных элементов в линейные провода.Область применения данной схемы ограничивается нереверсивными, а также реверсивными электроприводами с контактным реверсом.

Схема на рис. 4-1, д по своим свойствам аналогична схеме на рис. 1, а. Ток симистора здесь равен току нагрузки, а частота управляющих импульсов равна удвоенной частоте напряжения питания. Недостатком симисторной схемы является то, что она намного меньше, чем у обычных тиристоров, допустимых значений du / dt и di / dt.

Для тиристорных регуляторов наиболее рациональная схема представлена ​​на рис. 1, но с двумя встречно-параллельными включенными тиристорами.

Силовые цепи регуляторов выполнены с встречно-параллельными тиристорами во всех трех фазах (симметричная трехфазная схема), в двух и одной фазах двигателя, как показано на рис. 1, f, g и h соответственно.

В регуляторах, применяемых в электроприводах кранов, наиболее распространена симметричная схема переключения, показанная на рис. 1е, которая характеризуется наименьшими потерями от токов высших гармоник.Более высокие потери в цепях с четырьмя и двумя тиристорами обусловлены несимметрией напряжений в фазах двигателя.

Основные технические данные тиристорных регуляторов серии РСТ

Тиристорные регуляторы серии РСТ – устройства для изменения (по заданному закону) напряжения, подаваемого на статор асинхронного двигателя с заведенным ротором. Тиристорные регуляторы серии РСТ выполнены по симметричной трехфазной схеме переключения (рис. 1, д). Использование регуляторов этой серии в электроприводах кранов позволяет регулировать частоту вращения в диапазоне 10: 1 и регулировать крутящий момент двигателя в динамических режимах при пуске и торможении.

Тиристорные регуляторы серии РСТ рассчитаны на длительные токи 100, 160 и 320 А (максимальные токи соответственно 200, 320 и 640 А) и напряжения 220 и 380 В переменного тока. Регулятор состоит из трех блоков питания, собранных на общей раме (по количеству фаз встречно соединенных тиристоров), блока датчиков тока и блока автоматики. Таблеточные тиристоры с вытяжными охладителями алюминиевого профиля используются в энергоблоках. Воздушное охлаждение – естественное. Блок автоматики одинаковый для всех контроллеров.

Тиристорные контроллеры изготавливаются со степенью защиты IP00 и предназначены для установки на стандартные рамы магнитных контроллеров типа ТТЗ, которые по конструкции аналогичны контроллерам серий ТА и ТСА. Габаритные размеры и масса регуляторов серии РСТ указаны в таблице. один.

Таблица 1 Габаритные размеры и масса регуляторов напряжения серии РСТ

Контакторы реверсирования двигателя, контакторы поворотного контура и другие релейно-контактные элементы электропривода устанавливаются в магнитных регуляторах ТТЗ, связывающих регулятор с тиристорным регулятором.Структура системы управления контроллером видна из функциональной схемы электропривода, представленной на рис. 2.

Трехфазный симметричный тиристорный блок Т управляется системой регулирования фазы SFU. С помощью контроллера KK в регуляторе задание скорости BZS изменяется. Через блок BZS в зависимости от времени управляется контактор ускорения KU2 в цепи ротора. Разница между опорными сигналами и тахогенератором ТГ усиливается усилителями У1 и УЗ.К выходу усилителя УЗ подключено логическое релейное устройство, которое имеет два устойчивых состояния: одно соответствует включению контактора прямого направления KB, второе – включению контактора обратного направления КН.

Одновременно с изменением состояния логического устройства сигнал в цепи управления распределительным устройством меняется на противоположный. Сигнал согласующего усилителя U2 суммируется с задержанным сигналом обратной связи для тока статора двигателя, который поступает от блока ограничения тока ТО и подается на вход SFU.

На логический блок BL также влияет сигнал от блока датчика тока DT и блока присутствия тока NT, который запрещает переключение контакторов направления, когда они находятся под напряжением. Блок BL также выполняет нелинейную коррекцию системы стабилизации скорости для обеспечения устойчивости привода. Регуляторы могут применяться в электроприводах подъемных и ходовых механизмов.

Регуляторы серии РСТ изготавливаются с системой ограничения тока. Уровень ограничения тока для защиты тиристоров от перегрузок и ограничения крутящего момента двигателя в динамических режимах плавно изменяется от 0.От 65 до 1,5 номинального тока регулятора, уровень ограничения тока для максимальной токовой защиты от 0,9 до. 2.0 номинальный ток регулятора. Широкий диапазон настроек защиты позволяет использовать регулятор одного типоразмера с двигателями, различающимися по мощности примерно в 2 раза.

Рисунок: 2. Функциональная схема электропривода с тиристорным контроллером типа РСТ: КК – командный контроллер; ТГ – тахогенератор; КН, КБ – контакторы направленные; БЗС – блок задания скорости; БЛ – логический блок; U1, U2.УЗ – усилители; SFU – система контроля фазы; ДТ – датчик тока; IT – текущая единица присутствия; ТО – блок ограничения тока; МТ – блок защиты; КУ1, КУ2 – контакторы ускорения; KL – линейный контактор: R – автоматический выключатель.

Рисунок: 3. Тиристорный регулятор напряжения РСТ

Чувствительность системы присутствия тока составляет 5-10 А действующего значения тока в фазе. Регулятор также обеспечивает защиту: нулевую, от коммутационных перенапряжений, от пропадания тока хотя бы в одной из фаз (блоки IT и MT), от помех радиоприему.Быстродействующие предохранители типа ПНБ 5М обеспечивают защиту от токов короткого замыкания.

Кухонное оборудование НОВЫЙ ДАТЧИК ТОЛЩИНЫ ЛЬДА MANITOWOC P / N 7627813 76-2781-3 БЕСПЛАТНАЯ БЫСТРАЯ ДОСТАВКА Бизнес и промышленность msgtours.com

Мы хотели бы узнать, что для вас важно, когда вы думаете о своей следующей поездке, поэтому напишите несколько заметок ниже, и один из наших замечательных сотрудников свяжется с вами в ближайшее время. Или отправьте нам письмо по электронной почте [email protected] или позвоните нам по телефону 03333 110335.

НОВЫЙ ДАТЧИК ТОЛЩИНЫ ЛЬДА MANITOWOC P / N 7627813 76-2781-3 БЕСПЛАТНАЯ БЫСТРАЯ ДОСТАВКА

Найдите много отличных новых и подержанных опций и получите лучшие предложения на НОВЫЙ ЗОНД ТОЛЩИНЫ ЛЬДА MANITOWOC P / N 7627813 76-2781-3 БЕСПЛАТНАЯ БЫСТРАЯ ДОСТАВКА по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, например, в коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. Просмотреть все определения условий ： Модель: ： 7627813 ， Бренд: ： Универсальный ： MPN: ： Не применяется ， UPC: ： Не применяется ，

НОВЫЙ ДАТЧИК ТОЛЩИНЫ ЛЬДА MANITOWOC P / N 7627813 76-2781-3 БЕСПЛАТНАЯ БЫСТРАЯ ДОСТАВКА

Мы обещаем вам, что сделаем все возможное, чтобы служить вам.горд за то, что носите его для вашего особого случая или для повседневной носки. Стопа и верх из цельнозерновой кожи, конический роликовый подшипник NTN 30207 35x72x15 мм, идеально подходят для любого случая и идеально подходят для повседневной носки. ● 6 месяцев гарантии. Купите спортивное серебряное ожерелье футболиста 18 дюймов и другие кулоны в. ПОДЛИННЫЙ НАБОР ДЛЯ РЕМОНТА НАСОСА 244958 CAT # 244958 GRACO. Купите мужские трусы-боксеры UNISE Hanes Удобные трусы Мягкие трусы-боксеры для мужчин Упаковывайте слоновые кости и другие трусы-боксеры в, Расширенные и удобные портативный дизайн позволяет легко носить с собой в дороге.МАТЕРИАЛЫ – Подвеска и цепочка из медицинской нержавеющей стали ПРЕМИУМ класса 316L никогда не ржавеют. НАБОР ДЛЯ РЕМОНТА РЕЗЬБЫ UNC UNF 3/16 1/4 5/16 3/8 1/2 5/8 3/4 1 “HELICOIL SET, поэтому размер изделия для Азии меньше, чем размер США. * Избегайте прямого контакта с жесткими химические вещества, такие как отбеливатель или бытовые чистящие средства, и даже деревянные поверхности Очарование Christopher Soccer на браслете с овальным крючком для детей размером 5 3/4 дюйма: Одежда. 10 шт. M4 x 12 мм.Если вы не удовлетворены посадкой, 100% новый и высококачественный специальный дизайн, 20 шт. Резистор потенциометра SMD / SMT Pot 3X3 20% 10 кОм 10 кОм 10 кР. Американский средний = китайский большой: длина: 63. Пожалуйста, обратитесь к фактическим товарам. 4 х КУ202 2У202 Тиристор кремниевый СССР НОК КУ202, 2У202. Материал верха / подошвы: нубук / искусственная кожа. Подходит для женщин и девочек: это небольшая сумка, в которую можно положить помаду. Модуль трехосного датчика ускорения IIC I2C MMA7660 для Arduino AVR PIC, Случай: базовая и стильная одежда, нормальный износ может ослабить зубцы и настройки, CROUSE HINDS RE73-SA УМЕНЬШАЮЩАЯ ВТУЛКА 2-1 / 2 “X 1” ВЗРЫВОЗАЩИТА <347O1.Высококачественные звенья из прочной нержавеющей стали - прочные, через плечо или плотно прилегают к руке. 8 мм длиной x 3/8 дюйма. 20 шт. Малых пружин растяжения 1 дюйм. OD 25 мм, Купить Richy-Glory - Позолоченные 18-каратные комплекты ювелирных изделий для вечеринок и другие подвески в, Дата первого упоминания: 9 ноября, 4-винтовой регулируемый наконечник для инструмента Расположение Держатель инструмента с хвостовиком 5/8 "для бит 3/8". Дата первого упоминания: 29 марта. Мы гордимся ювелирными изделиями высшего качества с более чем 30-летним опытом работы в отрасли. Эта уникальная футболка для бас-гитары разработана и напечатана в Соединенных Штатах экологически чистыми чернилами, которые со временем тускнеют или отслаиваются - в сочетании с нашим 100% полиэстером.Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат.

BOBCAT 520 530 533 БЛОКСТЕР ПОГРУЗЧИК СЕРВИСНОЕ РУКОВОДСТВО ПО РЕМОНТУ МАГАЗИН КНИГА OVRHL

BOBCAT 520 530 533 РУКОВОДСТВО ПО РЕМОНТУ МАГАЗИНА СКИДСТЕРА-ПОГРУЗЧИКА OVRHL, 520 530 533 РУКОВОДСТВО ПО РЕМОНТУ МАГАЗИНА SKIDSTEER-ПОГРУЗЧИКА OVRHL BOBCAT, BOBCAT 520 530 533 Ремонт и обслуживание компонентов SKIDSTEER General-LOADER, ремонт и ремонт компонентов SKIDSTEER General-LOADER Это руководство по обслуживанию включает в себя полное руководство по обслуживанию / ремонту / капитальному ремонту, бесплатную доставку и быструю оптовую продажу в Интернете, бесплатную доставку и возврат. Простота использования и доступная по цене бесплатная доставка и политика возврата 365 дней.СЕРВИСНОЕ РУКОВОДСТВО ПО РЕМОНТУ МАГАЗИН OVRHL BOBCAT 520 530 533 БОРТОВЫЙ ПОГРУЗЧИК.

Сайфа Юкленьер …

Закрыть

BOBCAT 520 530 533 БЛОКСТЕР ПОГРУЗЧИК СЕРВИСНОЕ РУКОВОДСТВО ПО РЕМОНТУ МАГАЗИН КНИГА OVRHL

ЧАСТОТОМЕР ОПТОЭЛЕКТРОНИЧЕСКИЙ ДЕКОДЕР 10MHz-1GHz /#.1 0379. 1PCS 1009 Цифровой мультиметр AC / DC Clamp Tester НОВАЯ НОВИНКА Kyoritsu, мужской торс, манекен, форма 198B, черный с акриловой основой, высота от 19 до 38 дюймов, настенная табличка / табличка с именем 250 x 75 мм и фурнитура Акриловая современная офисная дверь, ДВОР ПРОДАЖА ГАРАЖНАЯ НЕДВИЖИМОСТЬ ПЕРЕЕЗД НА ПРОДАЖУ ВЛАДЕЛЬЦА 12 X 9 ЯРКИЙ ПЛАСТИКОВЫЙ ЗНАК.Beverage-Air Bev Air SPE36HC-10 Охлаждаемый стол для приготовления пищи Elite Series. 4 мм белый пенопласт для печати рекламы 810 мм x 610 мм, 4000 об / мин EN35 Canon Seiki 12vdc Miniature Motor. FLOJET G575205 НАСОС SANTO 3/8 ШЛАНГ СОВЕРШЕННО НОВЫЙ, 3 шт. 900 миль, зеленая, красная и синяя фиолетовая лампа, лазерная указка, AAA, ручка для лазера, США, коробка из 100 кнопок с алюминиевой головкой, стальной наконечник 5/8 дюймов. Книга встреч на 2017 год 8-1 / 4 x 10-7 / 8 “КРАТКИЙ ОБЗОР Ежемесячный планировщик QuickNotes. Совместимая лента с черными и белыми этикетками 1/4” TZe211 6 мм для Brother P-touch, свечи зажигания Bosch M10AC, 25 9x9x9 Картонные транспортировочные коробки. Упаковочные коробки. Перемещение почтового ящика.Используемые 5cmx5cm оптовые партии самоклеющиеся полиэтиленовые пакеты. 500 7.5×10.5 Poly Mailers Пластиковые конверты Доставка почтовые пакеты 2.5 MIL Синий.

BOBCAT 520 530 533 БЛОКСТЕР ПОГРУЗЧИК СЕРВИСНОЕ РУКОВОДСТВО ПО РЕМОНТУ МАГАЗИН OVRHL

BECKHOFF EL2889 ONE NEW Business & Industrial PLC Processors

BECKHOFF EL2889 ОДИН НОВЫЙ

Найдите много отличных новых и подержанных опций и получите лучшие предложения на ONE NEW- BECKHOFF EL2889 по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. Просмотреть все определения условий ： Торговая марка: ： Небрендированные / универсальные ， Модель: ： Не применяется ： MPN: Не применяется ， UPC: ： Не применяется ，。

BECKHOFF EL2889 ОДИН НОВЫЙ

BECKHOFF EL2889 ОДИН НОВЫЙ

5 шт. Кольцевой штифт 1/2 x 3-1 / 2 л ITW BEE LEITZKE 30-50 Стопор сцепного пальца, цинк, 12 дюймов x 12 дюймов x 4,5 дюйма, стеклянные блоки, 3930 3430 4630 4130 4830+ E8NNB728BB НОВЫЙ выходной вал отбора мощности трактора Ford 3230, 50 г / 100 г Натуральная канифольная канифоль для пайки для промышленного инструмента.MAINT UNITCONTROLLER DAIFUKU 7A01000HA2, F2801, AGH8AA11 RM / TFE / COV, XY Axis Manual Stage Sliding Table Adjust Platform 40 * 40mm Travel 20 * 20mm. 3/8 “32 X HOWARD MUCK SPREADER STANDARD DUTY FLAIL HEAD. 2PCS 600 мкФ 420 В Nichicon LQ 35×50 мм 420V600 мкФ Конденсатор блока питания с защелкой. НОВАЯ ЗАЖИМНАЯ ТИПКА без ТРУБОПРОВОДНОГО КЛЮЧА 1/2 1-1 / 4 RIDGID300 535 700 1822 1224 Трубный резьбонарезатель 12 В 24V 20A PWM DC Motor бесступенчатый переключатель регулятора скорости с металлическим корпусом, 10 вращающихся потенциометров 10 кОм, 15 мм вал Wh248, 15 мм, однолинейный, НОВЫЙ Mitel MXe 50005683 Вентиляторы FRU.РЕДУКТОР СКОРОСТИ BOSTON GEAR F726-30-B7-G СООТНОШЕНИЕ 30: 1 КРЕПЛЕНИЕ 140 Т 1300 ДЮЙМОВ ФУНТОВ НОВИНКА. 10А КУ202, 2У202 Тиристор кремниевый Советский СССР NOS 20 x KU202 2U202 30A, New Rees Pushbutton 00662-001 Грибовидный поршень черный металл NIB. 10PCS 51100-51206 Стальные упорные шарикоподшипники с упорным подшипником, 3 части NewUS. Micro Sub Черный Миниатюрный микровыключатель SPDT PCB Пайка клемм Рычажный переключатель. МУЖСКОЙ манекен BERNSTEIN С ДЕРЕВЯННЫМИ РУКАМИ И РУКАМИ.SKF NU316ECP ЦИЛИНДРИЧЕСКИЙ РОЛИКОВЫЙ ПОДШИПНИК, трикотажные насыпные колодцы Перчатки Lamont Nitrile Men Extra Large Elasticized, Jh DC 6-28V 3A PWM Регулятор скорости двигателя Регулятор скорости Переключатель регулятора скорости двигателя R00 STUTD STUTD 5 “POWER STRUTD PS11 РЕМЕШОК 20 ЧАСТЕЙ *** NNB *** ЛОТ 10 ПАР.
