Как я пытался победить TP4056 / Хабр

Приветствую!

Несколько слов о популярном модуле для зарядки литиевых аккумуляторов на базе контроллера TP4056.

Некоторое время назад китайские собратья начали выпускать модули для зарядки li-on элементов на основе микросхемы TP4056. Сначала это были просто модули заряда, причем первые варианты выпускались с разъемом MiniUSB. Потом стали устанавливать MicroUSB. Последние варианты этого модуля идут со встроенной защитой аккумулятора на базе DW01 (защита от КЗ, от переразряда).

Так вот.

Это небольшие модули для встраивания в различную аппаратуру, в основном для самоделок (DIY) и ремонта. Крайне удобно для замены практически любых соляных и щелочных элементов питания: батареек типа АА, ААА, D, «Кроны» и так далее, главное требования, чтобы аккумулятор «вытягивал» требуемые параметры. Как правило, литиевые элементы на порядок мощнее, чем те же соляные АА батарейки.

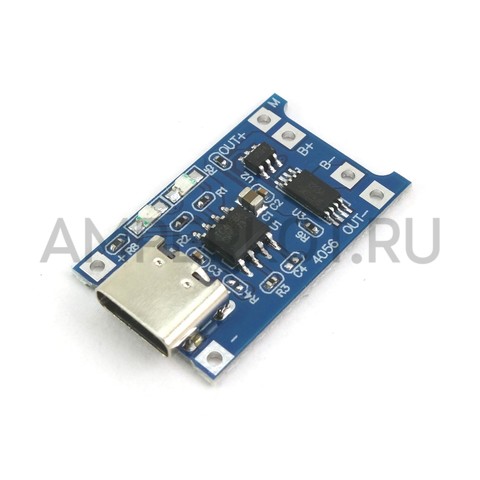

Внешний вид модуля зарядки на TP4056

К подобным «апгрейдам» обычно приходят либо от безысходности (нет элементов в продаже, устаревшая конструкция аппаратуры, а использовать надо), либо при повышенном расходе батареек.

Например, в детских игрушках используются либо Ni-Cd элементы питания (4-5 элементов по 1.2В), либо АА батарейки, 5-6 штук. Как было бы удобно, если бы все эти игрушки, мультиметры и прочая аппаратура при работе питалась бы не от батареек, а заряжалась бы от распространенного USB.

Ниже на картинке представлены: первый вариант платы (c MiniUSB), с обозначением основных функциональных узлов, второй вариант платы (c MicroUSB и защитой). Обратите внимание на Rprog/R3. С помощью этого резистора можно задавать ток зарядки аккумуляторов. Справа показана таблица выбора значения этого резистора.

Я пробовал «дорабатывать» схему, модифицируя модуль для параллельного подключения модулей, добавляя в цепь диоды для развязки питающих цепей, комбинировал дорожки и т.п. Попытка подобных доработок привела к тому, что вроде как можно подключить 2-3 модуля вместе, для зарядки 2S (или 3S) аккумулятора, но при срабатывании защиты на одном из них, ток, протекающий через другие элементы увеличивается и может привести к выходу из строя остальных модулей.

Так что, я делаю вывод, что подобные модули не подходят для комбинирования и параллельного подключения типа 2S-3S. Есть другой выход. Этот модуль может неплохо работать с 1S2P (1S3P...) батареями элементов, например, 18650. А для получения на выходе нужного напряжения лучше использовать Step-Up DC-DC модуль нужной мощности.

Просто подключаем к выходу модуля на TP4056 Step-Up DC-DC (они бывают на фиксированный выход, и с регулируемым выходом). Подобный модуль на фото имеет выход до 2А и регулируемое напряжение.

На фото модуль со Step-Up и аккумулятором 08570 от электронной сигареты.

Подобную сборку планирую установить в мультиметр, для замены батарейки «Крона» 9В. Минус — придется «запилить» наружу коннектор MicroUSB для зарядки устройства.

Для замены 5 элементов Ni-Cd на преобразователе можно установить 6.0В. Подобные сборки используются в старых р/у игрушках и не только.

А вот для замены трех АА или ААА батареек устанавливаем 4.

5В. Это самые распространенные кейсы применения подобного модуля.

Модуль контроллера заряда TP4056 + защита для аккумуляторов BW01 (5 шт. в лоте) брал с купоном DIY3M, цена что-то там около $2. Пока все платы разошлись по устройствам, а вот для 2S...3S вариантов лучше поискать специализированные модули BMS с балансировкой и защитой.

Приключения с TP4056 — СделайСам — Витебск

Однажды передо мной стала задача сделать пару различных устройств с автономным питанием, то есть переносных. Конечно, в качестве питания я выбрал удобные Литий-Ионные аккумуляторы формата 18650, а для их защиты я решил использовать «народную» плату защиты-зарядки TP4056.

При своей невысокой цене (где-то с полдоллара), плата зарядки с защитой TP4056 очень удобна при создании различных самодельных устройств.

Во-первых она является готовым зарядным устройством для литиевого аккумулятора. Для заряда батареи необходимо подать 5 вольт на разъём Micro-USB, или на контактные площадки рядом с ним.

Зарядный ток можно подрегулировать путём замены бескорпусного резистора R3, но я решил что в моём случае это не требуется: вред аккумулятору может нанести только слишком большой зарядный ток. Я буду использовать аккумуляторы большой ёмкости (16850, около 3000 mAh), так что для них зарядный ток будет даже немного маловат. А малый зарядный ток может ухудшить только длительность заряда аккумулятора, а это для меня не самая важная задача. По умолчанию зарядный ток в этой плате равен 1 амперу, а при обычной скорости зарядки 1C это примерно соответствует обычному литиевому аккумулятору 1000mAh.

Во-вторых, последняя модификация этих плат имеет защиту аккумулятора:

  • от чрезмерного разряда аккумулятора (схема отключает аккумулятор при разряде аккумулятора до 2.8 вольт)
  • от чрезмерного заряда (возможно это часть зарядного устройства. Предел заряда — 4.2 вольт)
  • от чрезмерной нагрузки или короткого замыкания.

На рисунках приведены схемы включения двух вариантов плат TP4056 — без защиты и с защитой. Я стараюсь во всех своих самоделках использовать плату именно с защитой аккумулятора.

Плата без защиты Плата с защитой

История проблемы:

На первом этапе сборки устройства, конечно мне было лень впаивать выключатель. Однако для дальнешего удобства замены вышедшего из строя аккумулятора, я воспользовался контейнером-кассетой для аккумулятора 18650.

аккумулятор вынут из контейнера в середине — TP4056

Подключение я производил по приведённой ниже схеме. Справа — бустер — повышатель напряжения батареи до 5 вольт, необходимых для питания Ардуино. Вместо выключателя я вынимал аккумулятор 18650 из контейнера.

Как правило, в результате такого включения TP4056 на выходе выдавал напряжение около 0.5 вольта, вместо 4.2 положенных (по крайней мере настолько была заряжен аккумулятор), и этот факт не давал мне рассматривать такую схему питания как надёжную. Нужно было срочно искать выход, найти другой надёжно работающий способ питания Ардуино.

Интересен тот факт, что эта ситуация повторилась, когда я заменил модуль TP4056 на простую плату защиты без зарядного устройства (Отдельное спасибо другу Павлу, предоставившему модуль для тестов). Такие простенькие модуляи обычно встраивают в аккумуляторы мобильных телефонов.

Разгадка пришла так же внезапно, как и появилась проблема! Моя ошибка была в том, что я рассматривал модуль TP4056 как часть моего устройства, а аккумулятор как сменный, отчуждаемый элемент. На самом же деле — модуль TP4056 вместе с аккумулятором составляют единый модуль питания, и уже этот комплекс нужно отсоединять от остальной схемы при выключении устройства. Когда я поставил выключатель, как показано на схеме ниже — всё заработало надёжно!





Обзор и отзыв модуля заряда аккумудяторов TP4056

Модуль зарядки Li–ion или Li–Po аккумулятора отличная находка для доработки портативных устройств, и со своей задачей справляется отлично. Поставляется как завершенное изделие, в виде открытой печатной платы с размещенными на нем деталями.

Основа – TP4056, или аналог TC4056A, выполнен в корпусе SOP–8 и выдерживает ток до 1 Ампера. Его можно регулировать задающим резистором, который, к сожалению никак не размечен, но найти это сопротивление не сложно (подключается ко второй ножке микросхемы). Оно всегда выставлено на максимальный заряд.

Обязательно регулируйте ток заряда согласно половине емкости аккумулятора, чтобы он дольше проработал. Например, для АКБ в 1000mA установите резистор номиналом 2.4 КОм.

Резистор    Ток заряда
30 кОм 0.05 Ампер
20 кОм 0.07 Ампер
10 кОм 0.13 Ампер
5 кОм 0.25 Ампер
4 кОм 0.3 Ампер
3 кОм 0.
4 Ампер
2 кОм 0.58 Ампер
1.66 кОм 0.69 Ампер
1.5 кОм 0.78 Ампер
1.33 кОм 0.9 Ампер
1.2 кОм 1 Ампер

На плате модуля заранее распаян разъем для подключения блока питания. В моём случае micro–USB, но существуют варианты с mini–USB и другие, либо под провода. Какой из них выбрать – это дело вкуса и потребностей.

При подключении АКБ к BAT+/BAT- (соответственно, плюс к плюсу, а минус к минусу) и блока питания (4.5–5.5 вольт) загорается красный светодиод, сигнализирующий начало процесса зарядки. По завершении цвет сменится на зеленый или синий.

Обратите внимание! В схеме не предусмотрена защита от переплюсовки (ошибки подключения полярности). В таком случае TP4056 сразу выйдет из строя. Не превышайте входное напряжение за пределы 5. 5 вольт  микросхема начинает сильно греться, и так же выйдет из строя.

Согласно datasheet TC4056A, схемотехника не предусматривает параллельного подключения аккумуляторов – только одна Li–ion батарея. Из этого же документа можно узнать, что существует метод подключения третьего, температурного, контакта.

Думаю, модуль будет особенно востребован для установки в планшеты, где используется всего один USB для периферии и зарядки, что очень сильно мешает в работе. Больше рассказать про этот модуль нечего: он дёшев, прост в настройке и монтаже – впаял и радуешься.

Умный контроллер заряда литиевых аккумуляторов

Для долгой и счастливой жизни литиевого аккумулятора очень важно правильно его заряжать. Не менее важно контролировать так же и разряд. На наше спасение, уже давно придумали контроллер заряда литиевых аккумуляторов в виде готового модуля. Но можно ли ему доверять, сейчас мы это и проверим.

Перед прочтением рекомендую посмотреть мой ролик про модули заряда литиевых аккумуляторов.

Как заряжать литиевые аккумуляторы

Вся фишка зарядки литиевых аккумуляторов кроется в том, что ни ток заряда ни напряжение не должен быть постоянными. Процесс заряда должен проходить по определенным фазам:

  1. При полной разрядке аккумулятора ( < 3 вольт) ток заряда должен быть максимальным. Обычно он не должен превышать значения емкости аккумулятора (С).
  2. По мере накопления заряда, т.е. повышении напряжения аккумулятора, ток заряда должен уменьшаться.
  3. При достижении 90% от полного заряда, ток заряда должен снизиться до уровня порядка 0,1С. Как только напряжение на аккумуляторе достигнет 4.1-4.15 В, процесс заряда должен прекратиться.

Соблюдение этих правил заряда литиевого аккумулятора обеспечит ему продолжительный срок службы. Разрядка литиевого аккумулятора ниже 3 вольт, а так же его регулярная перезарядка даже на 0.1 вольта значительно сокращает емкость аккумулятора.

Микросхемы контроля заряда литиевых аккумуляторов

Сегодня существуют  микросхемы, представляющие собой готовый контроллер заряда литиевых аккумуляторов. Одной из таких микросхем является TP4056 (скачать даташит). Схема контроллера заряда литиевых аккумуляторов на TP4056 выглядит следующим образом:

Однако, если вам вздумалось ее реализовать, то спешу вас огорчить. Потраченные усилия, время и деньги во много много раз превысят стоимость готового модуля, построенного по точно такой же схеме и даже усиленного более мощными транзисторами на выходе.

Модуль контроля заряда Li-ion аккумулятора

Готовый модуль контроля заряда литиевого аккумулятора можно купить всего за 30 центов.

Обращаю ваше внимание, что такие модули бывать не только с контроллером заряда аккумулятора. Есть так же версии с контролем разряда аккумулятора.

Картинка демонстрирует все четыре варианта подобных модулей. Два левых модуля полностью аналогичны двум правым модулям, разница заключается только в установленном разъеме. А вот между собой, два левых модуля, как и два правых отличаются возможностью контроля разряда аккумулятора.

Если на модуле помимо контактов для аккумулятора В+ и В- также присутствуют контакты OUT+и OUT- то это значит, что модуль умеет контролировать разряд аккумулятора, а подключение нагрузки к аккумулятору происходит через модуль.

Не стоит бояться что версия с контроллером разряда посадит вам аккумулятор. Измерения показали, что потребление тока самим модулем составляет всего около 5 микро Ампер. Что меня даже немного удивило.

Как регулировать ток заряда

В исходном состоянии модуль может выдать максимальный ток заряда до 1 Ампера. Если нужно больше, то смотрите мой видосик в начале статьи.

Если же емкость аккумулятора меньше 1000мА*ч, то максимальный ток заряда лучше снизить до значения, равного емкости аккумулятора или еще ниже, особенно если аккумулятор не очень новый. Для этого стоит заменить резистор RPROG на подходящий номинал.

Измерение характеристик модуля

Мерить мы будем следующее:

  1. Процесс зарядки — посмотрим, как меняется ток заряда от напряжения на аккумуляторе.
  2. Разрядку, а точнее умение модуля продолжительно отдавать ток в нагрузку, а так же умение отрубать аккумулятор по достижении порога разряда.

Для этих целей нам понадобится вольтметр и амперметр. Но я рожа ленивая, да и мерить вручную в наш век — мартышкин труд. Поэтому на помощь был позван микроконтроллер PIC18F4550. Он умеет общаться с компом по USB и обладает 10-битным АЦП на борту.

Амперметр и вольтметр далее изображены условно. И вольтметр и амперметр реализованы на дифференциальных усилителях. Для измерения тока использован низкоомный резистор, разность напряжений с выводов которого и снимается дифференциальным усилителем. Такому методу измерения тока недавно была посвящена отдельная статья.

С выходов диф. усилителей сигнал поступает на АЦП микроконтроллера. Шаг АЦП по напряжению составляет около 5 мВ, чего для таких измерений более чем достаточно. Чтобы максимально снизить погрешность, данные приходящие за 10 секунд усреднялись ( по 200 приходящих значений).

Все пытки проводились с участием аккумулятора Sony VTC6 формата 18650. Этот аккумулятор обладает емкостью 3000 мА*ч. Максимальный выходной ток аккумулятора может достигать 30 А.

Измерения заряда аккумулятора

Для изучения процесса заряда аккумулятора была реализована следующая измерительная схема:

Полученный с ее помощью график, представлен на следующей картинке. Для удобства синим обозначена зависимость тока, а красным — зависимость напряжения от времени. При этом время указанно в секундах.

6000 секунд соответствуют 100 минутам или же в более привычном виде это 1 час 40 минут. Соответственно полная зарядка аккумулятора заняла около 6 часов. При емкости аккумулятора в 3000 мАч, средний ток заряда можно считать равным 500мА.

На графике отлично видны все три описанные выше фазы зарядки. Схемка отрабатывает все как и положено. Между разными экземплярами модулей присутствует небольшой разброс конечного напряжения, но он не критичен.

Стоит отметить, что любое измерение физической величины это лишь попытка приближения к истинному значению. Не стоит обращать внимание на мелкие зубчики, их природа может быть вызвана как неравномерностью АЦП так и нелинейностью модуля. Что совсем не критично.

В любом случае получившаяся зависимость отлично удовлетворяет всем правилам заряда аккумулятора.

Умный модуль бережет аккумулятор

Я не зря назвал этот модуль умным. Если внимательно присмотреться к моменту подачи питания на модуль, то можно увидеть небольшую ступеньку на зависимости тока. Вот так она выглядит крупным планом:

Речь идет о ступеньке между 500 и 600 секундами на уровне 100 мА. Эта ступенька присутствует если аккумулятор разряжен ниже 3 вольт.

Модуль бережно относится к аккумулятору. Сначала он доводит напряжение на аккумуляторе примерное до 3 вольт током в 100 мА. А уже затем начинает кочегарить через аккумулятор 1 ампер. Ну или ток, который был установлен резистором RPROG.

Контроль разряда аккумулятора

Для изучения выходных характеристик модуля схема была несколько изменена. В качестве нагрузки был установлен переменный резистор, включенный последовательно с амперметром к выходным контактам модуля.

Сопротивление нагрузочного резистора было установлено так, что начальный ток разряда составлял около 1. 15 А. Т.к. нагрузка была постоянной, соответственно ток в выходной цепи падал с падением напряжения на аккумуляторе.

Как видно из графика, модуль благополучно отрубил нагрузку от аккумулятора в районе 5000 сек. А это значит, что модуль отдавал ток порядка 1 ампера в течении полутора часов и не загнулся. Отличный результат)

Рост напряжения на аккумуляторе, после отключения нагрузки, вызван химическим восстановлением аккумулятора после столь длительной отдачи приличного тока.

Если аккумулятор был полностью разряжен и модуль его отключил, то включение произойдет, при подключении зарядного устройства, как только напряжение на аккумуляторе достигнет уровня в 2.9 — 3 вольта.

Как греется модуль

В процессе зарядки, когда ток составляет 1 ампер, модуль прилично греется. Стоит учитывать этот факт при использовании модуля в закрытом устройстве. Так, на открытом воздухе температура модуля достигала значений более 70 градусов (по термопаре).

В случае установки модуля в закрытый корпус желательно снизить максимальный ток заряда до 500-700 мА. Но на терма-клей все же не стоит крепить.

У самого же модуля предусмотрена защита от перегрева. Так при перегреве модуль начинает ограничивать выходной ток. Так что от перегрева он скорее всего не сдохнет. Но не стоит полностью полагаться на защиту))

Где купить модуль заряда Li акумулятора?

Я не могу ручаться за все подобные модул. Их производством не брезгует каждый уважающий себя житель поднебесной. Показанные модули заказывались уже не первый раз у конкретного продавца. Которого советую и вам.

Покупать такие модули поштучно не выгодно — продавцы начинают накручивать цену и за модуль и за доставку. Удобнее и дешевле закупать сразу по 5 или 10 штук даже если требуется 1-2. Очень удобно, когда где-то в шкафу лежит кучка таких модулей и при необходимости можно быстро сообразить из них зарядку. Вот ссылки на разные лоты проверенного магазина:

1. 57$ за 5 штук, и тем более 2.61$ за 10 штук — это копейки. Во многих магазинах радиодеталей с вас попросят аналогичную сумму за каждый такой модуль.

цены от 16 сентября 2020

Да, ссылки реферальные, но покупая по ним Вы абсолютно ничего не теряете (а теперь даже кэшбэк с них не дают). Зато этим Вы говорите мне спасибо за проделанную работу и помогаете копеечкой моему проекту. За это спасибо и Вам.

Заключение

Честно говоря я и сам не ожидал таких результатов, но модули зарядки литиевых аккумуляторов отлично себя показали. И я однозначно рекомендую к покупке такой контроллер заряда. На таких модулях можно мастерить много интересных штук. В скором времени я покажу как с их помощью соорудить блок бесперебойного питания для камер Canon.



18650 последовательно при зарядке с использованием TP4056 и параллельном подключении двух стабилизаторов LM2596, это безопасно?

Батареи НЕ могут подключаться последовательно во время зарядки. Это закоротит батарею. Это потому, что земля не плавает на USB-концентраторах. Gnd закроет подключенный к нему нижний V +.

You would need 3 isolated USB wall chargers capable of 5W or 1A or more to charge in series.

Вы можете добавить 2 светодиода с анодом (+) до 5 В, чтобы указывать зарядку с катода (-) до 330 ~ 1K для серии R до низкого уровня CHRG, когда активен, и низкого уровня STDBY, когда готово.

Достаточно фактического тока 10 мА, который равен V / R = I

Ток заряда зависит от встроенного резистора PROGramming в усилитель тока. \ $ I_ {BAT} = \ dfrac {1V * 1200} {R_ {PROG}} \ $, таким образом, 1.2k = 1A

Зарядные устройства являются линейными регуляторами и требуют только 4,2 В, но 5 В в порядке, но нагреваются до 1000 мА и могут нуждаться в радиаторе от разряженного элемента 3 В. (5-3) * 1A = 2W

Если ваш USB-концентратор не может работать с током 1000 мА, зарядка происходит медленно.

Ваш LM2596 не будет генерировать раздельные источники питания +/- 5 В. . Да, это правда, что интермодуляция или наличие помех от каждого источника питания Бака с одновременными токами заряда не очень хорошая идея.

Хотя было бы неплохо отделить мощность двигателя от логики Vdd и Vss, но не с этим дизайном PS. Перейдите на ti.com и зарегистрируйте свою электронную почту и выберите дизайн тройного выхода из их «Webbench» онлайн в браузере с одобрением Java или Analog Devices. Р>

Часто прямой преобразователь с 3-мя вторичными обмотками лучше всего работает в нестандартной форме катушки. Благодаря тесной взаимной связи катушек отношения напряжения поддерживаются, в то же время регулируя одно для обратной связи. Так блоки питания ПК генерируют все свои напряжения.



NKON | RobotDyn TP4056 Micro-USB Зарядное устройство - 1A - Li-ion - Зарядные устройства для аккумуляторов

Добавить отзыв

Дополнительная информация

Штриховой код EAN / GTIN  7417940526393
Бренд  Brand less
Источник питания  USB-кабель
Тип аккумулятора (зарядное устройство)  Литиевые
Размер аккумулятора (зарядное устройство)  18650, 21700 (unprotected), 20700 (unprotected), 21700/20700 (protected), 14500, 16340, 18350 & 18500, 26650, 10440
Количество каналов загрузки  1
26650 количество каналов загрузки  1x 26650

Доступность: Есть в наличии

2,25 €

  • Купи 10 шт. по 1,15 € каждый
  • Купи 100 шт. по 0,95 € каждый
  • Купи 200 шт. по 0,75 € каждый

Добавить в корзину

Зарядка-защита лития + применение

Это устройство ранее уже было кратко описано, попробую написать подробнее и применить на практике.

Прислали хорошо замотав пупыркой

Платы ещё не были разделены, но разделяются хорошо

Размер платы 27х17х4мм
Подключение к зарядке через стандартный разъём microUSB или через дублирующие контакты + и —
Аккумулятор подключается к контактам B+ и B-
Нагрузка подключается к контактам OUT+ и OUT-

Все чипы хорошо известны и проверены

Реальная схема устройства

Отсутствует ограничивающий резистор на входе TP4056 — видимо кабель подключения выполняет эту функцию.
Реальный ток заряда 0,93А.
Зарядка отключается при напряжении на аккумуляторе 4,19В
Потребляемый ток от аккумулятора всего 3мкА, что значительно меньше саморазряда любого аккумулятора.
Описание некоторых элементов
TP4056 — чип контроллера заряда лития на 1А
www.dfrobot.com/image/data/DFR0208/TP4056.pdf
Подробно описывал тут
mySKU.me/blog/aliexpress/27752.html
DW01A — чип защиты лития
www.ic-fortune. com/upload/Download/DW01A-DS-11_EN.pdf
FS8205A — электронный ключ 25мОм 4А
www.ic-fortune.com/upload/Download/FS8205A-DS-12_EN.pdf
R3 (1,2кОм) — установка тока зарядки аккумулятора

Изменяя его номинал, можно уменьшить зарядный ток


R5 C2 — фильтр цепи питания DW01A. Через него также осуществляется контроль напряжения на аккумуляторе.
R6 — нужен для защиты от переполюсовки зарядки. Через него также измеряется падение напряжения на ключах для нормальной работы защиты.
Красный светодиод — индикация процесса заряда аккумулятора
Синий светодиод — индикация окончания заряда аккумулятора

Переполюсовку аккумулятора плата выдерживает лишь кратковременно — быстро перегревается ключ FS8205A. Сами по себе FS8205A и DW01A переполюсовки аккумулятора не боятся из-за наличия токоограничивающих резисторов, но из-за подключения TP4056 ток переполюсовки начинает течь через него.

При напряжении аккумулятора 4,0V, измеренное полное сопротивление ключа 0,052 Ом
При напряжении аккумулятора 3,0V, измеренное полное сопротивление ключа 0,055 Ом

Защита от токовой перегрузки — двухступенчатая и срабатывает, если:
— ток нагрузки превышает 27А в течение 3мкс
— ток нагрузки превышает 3А в течение 10мс
Информация рассчитана по формулам из спецификации, реально это не проверить.
Длительный максимальный ток отдачи получился около 2,5А, при этом ключ заметно нагревается, т.к. на нём теряется 0,32Вт.

Защита от переразряда аккумулятора срабатывает при напряжении 2,39В — маловато будет, не всякий аккумулятор можно безопасно разряжать до такого низкого напряжения.

Попробовал приспособить эту платку в старую маленькую простейшую детскую радиоуправляемую машинку вместе со старыми аккумуляторами 18500 из ноутбука в сборке 1S2P
mySKU.me/blog/aliexpress/29476.html
Машинка питалась от 3-х батареек АА, т.к. аккумуляторы 18500 значительно толще их, крышку батарейного отсека пришлось снять, перегородки выкусить, а аккумуляторы приклеить. По толщине они получились заподлицо с днищем.

Платку приклеил герметиком к крыше, под разъём сделал вырез.


Теперь аккумуляторы можно заряжать так

Красный индикатор зарядки хорошо просвечивает через красную крышу.

Синий индикатор окончания зарядки через крышу почти не виден — его видно только со стороны разъёма подключения.

Машинка снизу выглядит как с газовыми баллонами 🙂

На этих баллонах машинка катается минут 25. Не слишком много, ну да ладно, наиграться хватает. Заряжается машинка около часа.

Вывод: маленькое и очень полезное для творчества устройство — можно брать. Буду заказывать ещё.

TP4056 Распиновка модуля зарядки литиевой батареи, примеры, применение

Модуль

TP4056 представляет собой линейное зарядное устройство литий-ионных аккумуляторов. Этот модуль может заряжать батареи, состоящие из отдельных ячеек. Самое главное, он поддерживает режимы зарядки с постоянным током и постоянным напряжением. Пользователи могут выбрать оба режима. Этот модуль предлагает зарядный ток 1 ампер. Почти все электронные устройства работают от батареек. И эти батареи могут разрядиться. Поэтому зарядные устройства используются для их зарядки, вкладывая в них энергию.TP4056 также является зарядным устройством с фиксированным напряжением заряда 4,2 В.

Схема расположения выводов TP4056

На этой схеме показана распиновка линейного модуля зарядки литий-ионного аккумулятора.

Описание конфигурации контактов

Этот модуль состоит из микросхемы зарядного устройства TP4056 и микросхемы защиты DW01A для литий-ионного аккумулятора. Схема, показывающая все контакты этого модуля, приведена ниже.

Контакт # 1 ВЫХ +

Это выходной контакт, который обеспечивает положительное напряжение батареи.Он подключен к цепи, которой требуется питание от аккумулятора.

Контакт # 2 B +

Подключите положительный полюс литиевой батареи к этому контакту с помощью разъема батареи.

Штифт № 3 B-

Подключите отрицательную клемму литиевой батареи к этому контакту с помощью разъема батареи.

Контакт # 4 ВЫХ -

Это выходной контакт, который подает отрицательное напряжение батареи. Он подключен к цепи, которой требуется питание от аккумулятора.

Контакт № 5 IN + и Контакт № 6 IN-

Эти контакты используются для зарядки аккумулятора, обеспечивая + 5 В на клеммах IN + и -5 В на клеммах IN-, когда у вас нет кабеля USB. В противном случае вы можете заряжать напрямую от USB-источника с помощью USB-кабеля.

Контакт №7 красный и контакт №8 зеленый светодиод

Эти два светодиода показывают состояние зарядки. Когда аккумулятор заряжается, горит красный светодиод, а когда он полностью заряжен, загорается зеленый светодиод.

TP4056

Характеристики
  • Модуль зарядки и разрядки литий-ионных аккумуляторов, поддерживающий механизм зарядки постоянным током и постоянным напряжением.
  • Напряжение полного заряда 4.2 В.
  • Функция защиты от чрезмерного разряда, которая предотвращает разряд аккумулятора ниже 2,4 В, отключая выходную мощность до тех пор, пока аккумулятор не зарядится выше 3 В.
  • Входное напряжение 5 В подается через микро-USB или контактные площадки IN + и IN-.
  • Зарядный ток составляет 1А, и его можно регулировать. Вы можете изменить его, подключив резистор 1 кОм к входу.
  • Может защитить аккумулятор от перезарядки.
  • Предусмотрена защита плавного пуска для ограничения пусковых токов.
  • Он может защитить батарею от сверхтоков и коротких замыканий, отключив выходную мощность батареи. Это происходит в том случае, когда скорость разряда становится больше 3А.
  • Не имеет защиты от обратной полярности.

Где использовать?

Благодаря своей способности обеспечивать 4,2 В, он отлично подходит для зарядки элементов 18650 и других аккумуляторов 3,7 В. Требуется минимум внешних компонентов; поэтому вы можете использовать этот модуль в портативных приложениях.Мобильные телефоны, планшеты, ноутбуки, камеры, блоки питания и многие другие электронные устройства работают от аккумулятора и, следовательно, используют этот модуль для зарядки аккумулятора. Этот модуль также можно использовать в настенном адаптере и USB.

TP4056 Эквивалентные модули:

  • TP4056A (только зарядка),
  • TP541

Как использовать TP4056 ? Модуль

TP4056 работает от подачи питания 5 В либо от кабеля micro USB, либо от контактных площадок IN + и IN-. По крайней мере, для правильной зарядки аккумулятора, подключенного к выходным клеммам, зарядному устройству необходим ток 1А. Подключите аккумулятор, который необходимо заряжать, между клеммами B + и B-. Контакты OUT + и OUT- используются для питания батареи. Итак, если вы работаете с нагрузкой, вы можете подключить эту нагрузку между этими двумя контактными площадками. Но помните, если вы заряжаете аккумулятор, отключите нагрузку от модуля.

Схема подключения

Состояние светодиодной индикации

Два светодиода на этом модуле используются для индикации состояния зарядки.В приведенной ниже таблице представлена ​​информация об этих светодиодах.

Будьте осторожны при подключении аккумулятора, поскольку он не имеет защиты от обратной полярности. При обратном подключении модуль нагревается, что приводит к возгоранию компонентов. Поэтому перед подключением проверьте его полярность с помощью мультиметра.

Схема внутренней цепи модуля

TP4056

Приложения

Он используется для зарядки аккумуляторов и поэтому может использоваться во всех устройствах, работающих от аккумулятора. Некоторые приложения этого модуля включают:

  • Портативная электроника, такая как ноутбуки, зарядные устройства, зарядные устройства с питанием от шины USB, внешние аккумуляторы и т. Д.
  • Безопасная зарядка и разрядка литиевых элементов.
  • Может использоваться в проектах для питания Arduino.

Лист данных

TP4056 Лист данных модуля зарядки аккумулятора

Обеспечьте питание ваших проектов с помощью встроенной литиевой батареи и зарядного устройства TP4056 - Мысли Рубена

В моем уроке «Музыкальная Звезда Смерти» я использовал плату зарядного устройства для литиевой батареи TP4056 и литий-полимерную батарею для питания проекта.В этом уроке я покажу вам, как использовать плату зарядного устройства TP4056 и литий-ионную батарею с повышающим преобразователем для питания макетной платы Arduino.

Простой макет проекта Arduino. Светодиод справа мигает при включении питания.

Вы можете просмотреть это руководство на YouTube, а затем прочитать оставшуюся часть этого сообщения для получения дополнительных сведений.

Ведомость материалов

  • TP4056 Плата зарядного устройства
  • Плата повышающего преобразователя на 5 В
  • 18650 Аккумулятор
  • 18650 Держатель батареи

Доски можно купить на eBay или Amazon.

TP4056 Характеристики

Плата зарядного устройства TP4056 использует литий-ионный контроллер заряда TP4056. Эта плата очень дешевая, ее можно купить на eBay примерно за 1 доллар с бесплатной доставкой. Его небольшой размер позволяет легко добавить его в любой из ваших проектов. Плата зарядного устройства TP4056 существует в нескольких различных версиях. Два наиболее распространенных из них изображены ниже.

Оба способны заряжать одноэлементные литиевые батареи с использованием метода зарядки от постоянного тока до постоянного напряжения.Плата сверху добавляет дополнительную схему, которая обеспечивает защиту от перегрузки, перегрузки по току и короткого замыкания. Он также использует соединение micro USB вместо mini USB. На платах есть два светодиода: зеленый или синий светодиод, указывающий, что аккумулятор полностью заряжен, и красный светодиод, указывающий, что аккумулятор заряжается.

У вас есть возможность запитать плату через USB-кабель или подключив внешний источник питания к контактным площадкам IN + и IN- с левой стороны. Литиевая батарея подключается к контактным площадкам BAT + и BAT- с правой стороны.Если вы используете плату со схемой защиты, вы можете подключить выход к контактным площадкам OUT + и OUT-. Подключите выходные провода к BAT + и BAT-, если на вашей плате нет схемы защиты.

Зарядный ток установлен на 1 А. Этот параметр подходит для литиевых аккумуляторов 18650 и аналогичного типа, но слишком высок для литий-полимерных аккумуляторов меньшей емкости. Уменьшить ток зарядки можно, заменив резистор R3.

Это небольшой SMD-резистор 0805, который может быть сложно заменить, если вы никогда раньше не паяли SMD-компоненты.Хорошей новостью является то, что вы можете использовать резистор на 1/4 Вт, как я делал в другом проекте здесь:


Вам просто нужно выяснить, какой резистор будет работать с вашей конкретной батареей, см. Таблицу характеристик батарей, чтобы узнать максимальный ток зарядки. Техническое описание TP4056 содержит таблицу со значениями резисторов и результирующим зарядным током. Вот скриншот этой таблицы:

Микросхема TP4056 может восстановить литиевую батарею, которая была разряжена ниже 2.9 В. Зарядное устройство переключится в режим непрерывной зарядки при 130 мА, пока напряжение не достигнет 2,9 В.

Повышающее напряжение

Проект макета Arduino, который мы будем питать, требует 5 В, батарея 18650 выдает 4,2 В при полной зарядке номинальным напряжением 3,7 В. Этого недостаточно для питания макета Arduino. Нам нужно повысить напряжение с помощью повышающего преобразователя.

Это плата повышающего преобразователя на 5 В, которая будет повышать напряжение от батареи 18650, чтобы дать нам напряжение, достаточное для питания макетной платы Arduino.Вы можете найти такие платы повышающего преобразователя на eBay примерно за 1 доллар.

Эти платы повышающего преобразователя очень просты в использовании. Обычно у них есть две контактные площадки для подключения входа и две контактные площадки для выхода. Некоторые из них будут иметь светодиодный индикатор.

Дом

Этот проект легко построить, поскольку мы работаем с готовыми платами.

Шаг 1: Добавьте провода к плате TP4056.

Припаяйте положительный и отрицательный провода от держателя батареи 18650 к контактным площадкам B + и B- на плате TP4056.

Добавьте провода к контактным площадкам OUT + и OUT-.

Шаг 2: Подключите повышающий преобразователь

Припаяйте провод OUT + к контактной площадке IN +, а выход OUT- к контактной площадке IN на повышающем преобразователе.

Шаг 3. Добавьте выходные провода

Припаяйте два провода к выходным площадкам повышающего преобразователя. Используйте мультиметр, чтобы найти правильные электроды, если они не имеют маркировки. Я использовал более толстые сплошные провода 22 AWG, так как я буду подключаться к макетной плате.

Шаг 4: Мощность!

Подключите выходные провода к шинам питания макета Arduino и посмотрите, как загорится светодиод.Подключите USB-кабель к зарядной плате TP4056, и вы должны увидеть, как загорится красный светодиод, показывая, что батарея заряжается. Вы можете использовать этот метод в любом из ваших проектов, где требуется 5 В.

А как насчет 3,3 В?

Напряжение на литиевой батарее колеблется от 4,2 В при полной зарядке до 2,7 В (зависит от батареи). Вам понадобится схема, которая будет понижать напряжение, когда напряжение батареи выше 3,3 В, и повышать напряжение, когда напряжение батареи ниже 3.3 В.

Понижающий-повышающий преобразователь 3,3 В решает эту проблему. Вы можете купить готовые платы повышающего преобразователя на eBay. Следуйте тем же инструкциям, но замените плату повышающего преобразователя платой повышающего преобразователя.

Плата зарядного устройства TP4056 - это замечательный инструмент, который можно использовать для питания полностью закрытых проектов или для которых было бы полезно наличие встроенного зарядного устройства.

Я надеюсь, что это подтолкнуло вас к некоторым идеям о том, как использовать в ваших собственных проектах литиевую батарею и плату зарядного устройства TP4056.В моем следующем уроке вы узнаете, как заменить резистор зарядного тока, чтобы вы могли использовать литий-полимерные батареи меньшего размера для питания своих проектов.

Как вы продвигаете свои проекты? Оставьте комментарий ниже и не забудьте проверить это руководство на YouTube.

Связанные

TP4056 3,7 В Li-ion 18650 Распиновка модуля зарядного устройства, техническое описание и детали

В этой статье мы обсудим распиновку модуля зарядного устройства для литий-ионных аккумуляторов TP4056 3. 7V 18650, техническое описание и подробную информацию об этом модуле.Зарядный модуль TP4056 - это небольшой модуль зарядного устройства для литий-ионных аккумуляторов. В этом модуле используется одна микросхема и несколько дискретных для создания высококачественного зарядного модуля, который может обеспечить необходимую процедуру зарядки литий-ионной батареи, что продлевает срок службы батареи и заряжает ее эффективно и в полной мере, благодаря чему батарея обеспечивает полную резервное копирование.

TP4056 Характеристики и технические характеристики модуля:
  • Защита от перегрузки по току
  • Выходной зарядный ток можно контролировать или регулировать с помощью одного резистора
  • Гнездовой разъем Micro USB общего назначения
  • Светодиод индикации заряда аккумулятора
  • Батарея полностью заряжена Светодиод индикации
  • Автоматическое отключение аккумулятора от цепи зарядки при полной зарядке
  • Зарядка с плавным пуском
  • Он может заряжать любой размер 3. Литий-ионный аккумулятор 7 В
  • Недорогое и надежное зарядное устройство для литий-ионных аккумуляторов
  • Измерение температуры батареи внутри (отключите зарядку, когда температура батареи станет выше нормальной)
  • Может подключаться к любому USB-порту с помощью USB-кабеля

TP4056 Разъяснение зарядного модуля / Описание: Модуль

TP4056 - это очень эффективный модуль зарядки одного литий-ионного элемента 3,7 В или литий-ионного элемента. Он может не только заряжать батарею 18650, но и широкий спектр различных размеров и типов 3.Литий-ионные аккумуляторы 7 В. Сердцем модуля является микросхема TP4056, которая представляет собой усовершенствованную микросхему для зарядки литиевых батарей. Микросхема построена и внутренне запрограммирована для обеспечения эффективной зарядки литий-ионного элемента, что увеличивает запас прочности и срок службы элемента.

Микросхема также имеет входной контакт температуры, к которому мы можем подключить датчик температуры типа NTC. Датчик температуры должен быть прикреплен к корпусу аккумулятора, чтобы определять температуру аккумулятора во время зарядки. Микросхема также запрограммирована на отключение зарядки, когда температура батареи превышает предел, установленный в программе ИС.Модуль также имеет два светодиода индикатора, которые также отмечены в распиновке модуля и деталях выше. Один светодиод указывает на то, что идет зарядка аккумулятора, и когда аккумулятор полностью заряжен, он автоматически отключается, а другой светодиод загорается, показывая, что аккумулятор полностью заряжен.

Максимальный выходной ток модуля составляет 1 А, но его можно регулировать с помощью резистора, о котором мы поговорим позже в этой статье.

Резистор управления выходным током:

Выходным зарядным током модуля можно управлять с помощью одного резистора, показанного на изображении модуля выше.Для получения желаемого тока вы должны изменить этот резистор в соответствии с вашими требованиями к току зарядки. Вот список, в котором вы найдете, какое значение резистора будет обеспечивать максимальный выходной ток для батареи.

Значение резистора Выходной ток
10 кОм 130 мА
5 кОм 250 мА
4 К Ом 300 мА
3 кОм 400 мА
2 кОм 580 мА
1.66 кОм 690 мА
1,5 кОм 780 мА
1,33 кОм 900 мА
1,2 кОм 1000 мА

Приложения:

Солнечные зарядные устройства

Цифровые фотоаппараты

Переносная бытовая техника

Силовые банки

Сотовые телефоны и планшеты

Где использовать: Модуль зарядного устройства для литий-ионных аккумуляторов

TP4056 можно использовать везде, где вы используете портативные устройства с литий-ионными аккумуляторами. Например, его можно использовать для изготовления солнечных батарей, а также в ваших проектах в области электроники. Кроме того, его также можно использовать в качестве зарядного устройства или альтернативного зарядного устройства для сотовых телефонов, цифровых фотоаппаратов и других портативных устройств.

Как использовать:

Использование модуля TP4056 очень просто для подачи питания на схему, вы можете использовать зарядное устройство 5V 2A или подключить его к любой розетке USB. В качестве альтернативы вы также можете подключить источник питания 5 В, 2 А к входным клеммам модуля.

После подключения источника питания подключите литий-ионный элемент 3,7 В, который необходимо зарядить, к точкам подключения аккумулятора, показанным на изображении выше. Литий-ионный аккумулятор следует подключать с соблюдением полярности, иначе аккумулятор или зарядное устройство могут быть повреждены.

Лист данных:

Чтобы загрузить техническое описание, просто скопируйте и вставьте приведенную ниже ссылку в свой браузер.

https://pdf1.alldatasheet.com/datasheet-pdf/view/1132405/ASIC/TP4056.html

Проект 082а Зарядное устройство для литиевых аккумуляторов TP4056 в компании Acoptex.ru / ACOPTEX.COM

Основы: Проект 082a

Название проекта: Зарядное устройство для литиевых батарей TP4056

Теги: модуль зарядного устройства с контроллером TP4056, зарядное устройство для литиевых аккумуляторов с защитой TP4056, TypeC USB, DW01A, FS8205, MicroUSB, TP4056 1A, зарядка Li-Ion аккумуляторов, модуль TP4056, TP4056, Micro USB 5V 1A, Mini USB USB 5V 1A , Зарядное устройство для литиевых аккумуляторов с защитой, Модуль зарядки литиевых аккумуляторов, Зарядное устройство для литиевых аккумуляторов и модуль защиты, Автономное линейное зарядное устройство для литиево-ионных аккумуляторов с термостатом, 1 А, аккумуляторная батарея 18650

Вложения: нет

ПРИМЕЧАНИЕ: Из-за характера и характеристик литий-ионных батарей Acooptex. com не несет ответственности за любые повреждения, неисправности, травмы, пожар, ожоги или любые другие последствия или результаты, которые могут возникнуть при неправильном или правильном использовании этого модуля или любой батареи, устройства или предмета, с которым используется этот модуль, включая следуя или используя любые инструкции, указания или указания любого рода от Acoptex.com или других лиц.

В этом проекте вам потребовались эти детали ( Уважаемые посетители. Вы можете поддержать наш проект, перейдя по ссылкам на детали и купив их, либо пожертвовать нам, чтобы этот сайт оставался живым.Спасибо ):

1. Зарядное устройство для литиевых аккумуляторов TP4056 1 шт.

2. Адаптер питания переменного тока в постоянный, Micro USB или Mini USB, 5 В постоянного тока, 1 А, 1 шт.

3. Держатель батареи 18650 с литий-ионными батареями 18650 или литий-ионным аккумулятором 3,7 В.

Общий

Мы узнаем о зарядном устройстве для литиевых аккумуляторов TP4056 и о том, как его использовать с литий-ионными аккумуляторами.

Зарядное устройство для литиевых батарей TP4056

Есть два типа зарядного устройства для литиевых батарей TP4056: без защитной ИС и с защитной ИС.

TP4056 - это полное линейное зарядное устройство постоянного тока / постоянного напряжения для одиночных литий-ионных батарей. Благодаря корпусу SOP и небольшому количеству внешних компонентов TP4056 идеально подходит для портативных приложений. Кроме того, TP4056 может работать с USB и настенным адаптером. Никакой блокирующий диод не требуется из-за внутренней архитектуры PMOSFET и предотвращения отрицательной цепи тока заряда. Тепловая обратная связь регулирует ток заряда для ограничения температуры кристалла во время работы на высокой мощности или при высокой температуре окружающей среды.Напряжение заряда составляет 4,2 В, а ток заряда можно программировать извне с помощью одного резистора. TP4056 автоматически завершает цикл заряда, когда ток заряда падает до 1/10 запрограммированного значения после достижения конечного напряжения плавающего режима. TP4056 Другие функции включают в себя текущий контроль, блокировку пониженного напряжения, автоматическую подзарядку и два контакта состояния для индикации завершения заряда и наличие входного напряжения.

Этот крошечный модуль идеально подходит для зарядки одного элемента 3.Элементы LiPo 7 В, 1 Ач или выше, такие как 16550, не имеющие собственной схемы защиты. Основанный на микросхеме зарядного устройства TP4056 и микросхеме защиты аккумулятора DW01, этот модуль будет предлагать зарядный ток 1А, а затем отключится по завершении.

Более того, когда напряжение батареи упадет ниже 2,4 В, защитная ИС отключит нагрузку, чтобы защитить элемент от работы при слишком низком напряжении, а также от перенапряжения и подключения обратной полярности (обычно она разрушает себя, а не аккумулятор), однако убедитесь, что вы правильно подключили его в первый раз.

Этот модуль предназначен для зарядки литиевых аккумуляторов с использованием метода зарядки постоянным током / постоянным напряжением (CC / CV). Помимо безопасной зарядки литиевой батареи, модуль также обеспечивает необходимую защиту, требуемую литиевыми батареями.

В этом модуле используется литий-ионная микросхема контроллера заряда TP4056 и отдельная микросхема защиты. На рынке есть другие типы модулей, в которых используется TP4056, но отсутствуют какие-либо схемы защиты или микросхемы для обеспечения необходимой защиты, необходимой для литиевых батарей.В этом модуле используются микросхемы защиты литий-ионных аккумуляторов TP4056 и DW01A, которые вместе обеспечивают следующие функции защиты:

  • Управление зарядкой от постоянного тока до постоянного напряжения подключенной литиевой батареи
  • Защита от чрезмерной разрядки - предохраняет аккумулятор от разряда ниже 2,4 В, нормального минимального уровня напряжения для аккумулятора.
  • Если подключенная батарея была разряжена ниже 2,4 В, модуль отключит выходную мощность от батареи до тех пор, пока напряжение батареи не станет выше 3. 0 В (напряжение сброса чрезмерной разрядки), что в это время модуль снова позволит разрядить мощность от батареи к подключенной нагрузке. Хотя модуль отключает выходную мощность от батареи во время чрезмерной разрядки, он по-прежнему позволяет заряжать батарею через паразитный диод полевого МОП-транзистора управления разрядом (FS8205A Dual MOSFET).
  • Защита от перезарядки - модуль безопасно зарядит аккумулятор до 4,2 В.
  • Защита от перегрузки по току и короткого замыкания - модуль отключит вывод от батареи, если скорость разряда превышает 3А или если возникнет состояние короткого замыкания.
  • Защита от плавного пуска ограничивает пусковой ток.
  • Капельный заряд (восстановление аккумулятора) - если уровень напряжения подключенного аккумулятора меньше 2,9 В, модуль будет использовать ток капельного заряда 130 мА до тех пор, пока напряжение аккумулятора не достигнет 2,9 В, после чего ток заряда будет линейно увеличиваться. настроенному току заряда.

Может питаться для зарядки от кабеля micro USB или разъемов + и -. Источник питания должен обеспечивать зарядку не менее 1 А для правильной зарядки подключенного аккумулятора.Большинство современных зарядных устройств для телефонов / USB могут обеспечивать ток 1 А или более; сверьтесь с этикеткой на зарядном устройстве телефона. Если вы используете соединение micro USB, обязательно используйте кабель USB, рассчитанный на ток не менее 1 А.

Ток заряда можно настроить извне с помощью резистора Rprog. Техническое описание TP4056 включает таблицу и уравнение для значений резисторов, которые следует использовать для настройки различных зарядных токов.

Модуль потребляет очень небольшой ток (в микроампер) всякий раз, когда он подключен к батарее.Можно оставлять его подключенным к аккумулятору на длительное время, но если вы планируете не заряжать аккумулятор в течение четырех месяцев, мы рекомендуем отсоединить модуль от аккумулятора.

Характеристики:

  • Программируемый ток заряда до 1000 мА
  • МОП-транзистор, чувствительный резистор или блокирующий диод не требуются
  • Полное линейное зарядное устройство в корпусе SOP-8 для одноэлементных литий-ионных аккумуляторов
  • Постоянный ток / Постоянное напряжение
  • Заряжает одноэлементные литий-ионные аккумуляторы напрямую от USB-порта
  • Предустановка 4.Напряжение заряда 2 В с точностью 1,5%
  • Автоматическая подзарядка
  • два выходных контакта состояния заряда
  • C / 10 Прекращение оплаты
  • Порог постоянной подзарядки 2,9 В (TP4056)
  • Пределы пускового тока плавного пуска
  • Доступный радиатор в корпусе SOP с 8 выводами, радиатор необходимо подключить к заземлению или приближается

Спецификация:

  • Контроллер заряда: TP4056
  • ИС защиты: DW01A или DW01P
  • Метод зарядки: постоянный ток / постоянное напряжение (CC / CV)
  • МОП-транзистор управления зарядкой / разрядкой: FS8205A
  • Входное напряжение через microUSB или miniUSB: 5V
  • Входное напряжение через контактные площадки на левой стороне модуля: 4.5 В ~ 5,5 В
  • Ток зарядки: по умолчанию 1 А. Однако вы можете изменить это, заменив резистор 1k2 рядом с контактной площадкой «IN-» в нижнем левом углу платы. См. Таблицу Rprog на третьей странице спецификации TP4056 для получения информации о различных значениях и подходящих токах зарядки. «Резистор тока» можно заменить для других (более низких) токов заряда, поскольку это резистор smd размера 0603 (т.е. очень маленький), его может быть трудно заменить. С установленным резистором зарядное устройство может работать с более крупными батареями, но замена резистора позволяет заряжать меньшие батареи.
  • Индикатор зарядки: красный светодиод, зеленый или синий светодиод
  • Интерфейс: Mini USB или Micro USB
  • Напряжение полной зарядки (плавающее) 4,2 В ± 1,5%
  • Напряжение обнаружения перезаряда 4,3 В ± 50 мВ
  • Напряжение сброса избыточного заряда 4,1 В ± 50 мВ
  • Напряжение обнаружения переразряда 2,4 В ± 100 мВ
  • Напряжение сброса избыточного разряда 3,0 В ± 100 мВ
  • Порог защиты от перегрузки по току 3 A
  • Задержка отключения при перегрузке по току 10 ~ 20 мс
  • Задержка отключения при коротком замыкании 5 ~ 50 мкс
  • Капельный заряд (восстановление аккумулятора)
  • Пороговое напряжение непрерывного заряда 2.9 В ± 0,1 В
  • Ток непрерывной зарядки 130 мА ± 10 мА

Заявка:

  • Сотовые телефоны, КПК, GPS;
  • Зарядные док-станции и подставки;
  • Цифровые фотоаппараты, портативные устройства;
  • Зарядные устройства с питанием от шины USB.

Индикаторы состояния:

Красный светодиод (D1) означает, что аккумулятор заряжается, а зеленый (синий) светодиод (D2) - полностью заряжен.Красный светодиод горит во время зарядки и мигает, когда батарея не подключена. Зеленый (синий) светодиод горит, когда зарядка завершена или батарея не подключена.

Зарядное устройство имеет хороший профиль CC / CV и может быть адаптировано для множества различных конфигураций заряда, для многоканальной работы легко использовать несколько плат, для меньших батарей резистор можно заменить. При использовании при токе 1 А может быть хорошей идеей установить его на небольшой радиатор (помните об изоляции), чтобы избежать замедления зарядки и снизить температуру.

Мне не нравится, что он использует разъем mini usb, разъем micro usb был бы лучше (это то же самое, что используется на телефонах).

Зарядное устройство для литиевых батарей TP4056 может быть адаптировано для многих различных конфигураций заряда, для многоканальной работы легко использовать несколько плат, для меньших батарей резистор можно заменить. При использовании при токе 1 А было бы неплохо установить его на небольшом радиаторе (помните об изоляции), чтобы избежать замедления зарядки и снизить температуру.Разъем мини-USB - не лучший выбор, но разъем микро-USB - лучшее решение, поскольку он такой же, как и для смартфонов.

Вы можете подключить два элемента литиевой батареи параллельно, чтобы сформировать эквивалентную одноэлементную батарею с общей емкостью, вдвое превышающей емкость отдельных отдельных элементов, но мы не рекомендуем подключать к этому модулю более двух элементов одновременно.

Вы можете найти техническое описание DW01A здесь, техническое описание DW01P здесь, техническое описание TP4056 здесь, техническое описание FS8205A здесь.

Сведения об аккумуляторах 18650


Аккумулятор 18650 - это элемент размером 18 x 65 мм. Название 18650 относится исключительно к размеру литий-ионного аккумулятора, но даже здесь могут быть небольшие различия. 18650 стал новым золотым стандартом сменных и аккумуляторных батарей.

аккумуляторов 18650 используются для питания всего, от аккумуляторов для ноутбуков до электромобилей. Это стандартизированный тип литий-ионной батареи, цилиндрической формы и размером 18 мм в диаметре на 65 мм в длину (плюс-минус несколько 1/10 миллиметра).

В мире аккумуляторных батарей литий-ионные аккумуляторы служат дольше, чем большинство других. Большинство ячеек 18650 рассчитаны на от 300 до 500 циклов. Это означает, что ваша ячейка может заряжаться до 4,2 вольт и разряжаться до 2,5 - 2,8 вольт, максимум от 300 до 500 раз без слишком большой потери производительности.

Самая высокая емкость аккумулятора 18650 - это NCR18650G с тактовой частотой 3600 мАч. Легкодоступный аккумулятор большой емкости - LG MJ1 емкостью 3500 мАч.

Для всех исследованных аккумуляторов 18650 требуется диапазон хранения от -20 до + 50 ° C (от -4 ° F до + 122 ° F), иначе они будут разлагаться, поэтому это хорошее практическое правило.Также помните, что максимальная температура хранения никогда не должна превышать + 60 ° C (140 ° F).

Время зарядки должно быть постоянным. Более продолжительное время зарядки обычно является первым признаком того, что вам следует подумать о замене батареи. Обычно для зарядки аккумулятора 18650 mod с помощью отдельного зарядного устройства требуется около 4 часов.

Элементы 18650 нельзя использовать вместо стандартных батареек AA, перезаряжаемых или иных: номинальное напряжение 18650 значительно отличается от 1,5x3 = 4.5 В трех элементов AA, если они подключены последовательно.

18650 - это перезаряжаемый литий-ионный аккумулятор. Литий-ионные батареи произвели революцию в портативных устройствах. Они есть во всем, от наших смартфонов и фотоаппаратов до радионяни, фитнес-гаджетов и фонариков.

Ячейка 18650 обеспечивает лучшую производительность среди всех аккумуляторных батарей потребительского уровня. Они не подвержены повреждению от зарядки до полной разрядки (как это было со старыми никель-кадмиевыми элементами), хотя они будут разлагаться примерно с той же скоростью, что и аккумулятор вашего смартфона.

Нельзя просто купить аккумулятор 18650 с полки, просто глядя на емкость (измеряемую в миллиампер-часах или мАч). Правильная батарея полностью зависит от того, для чего вы ее используете.

18650 - нестандартная ячейка. Не все они созданы одинаково или с одной и той же задачей. Самая важная черта, которую следует учитывать при рассмотрении аккумуляторов 18650, - это рейтинг непрерывной разрядки (CDR), также известный как емкость в амперах.

CDR - это скорость, с которой ток, измеряемый в амперах (A), может быть снят с батареи без ее перегрева.Чтобы определить, какая батарея подходит вам, вам нужно сопоставить CDR батареи с потребляемой мощностью, связанной с вашим устройством.

Если вы выберете неправильную батарею, элементы станут слишком горячими. Тепло повредит батарею, сократив ее общий срок службы. Перегрев может даже привести к взрыву ячеек, утечке или повреждению вашего устройства.

К счастью, существует прямая зависимость между CDR (A) и емкостью аккумулятора (мАч). Чем выше емкость, тем ниже CDR. Это означает, что устройства, потребляющие меньше энергии, могут использовать элементы с большей емкостью.Устройства Hungrier должны будут использовать ячейки меньшей емкости, чтобы безопасно потреблять больше тока.

При покупке аккумуляторов 18650 у вас будет выбор между защищенными и незащищенными элементами. Защищенные элементы имеют небольшую электронную схему, встроенную в аккумуляторную батарею. Он расположен на одном конце батареи и неотличим от самого элемента. Эта схема защищает аккумулятор от опасностей, таких как чрезмерная зарядка и разрядка, короткое замыкание и экстремальные температуры.Это сделано для защиты устройств, в которых вы их используете, и для предотвращения повреждений в результате взрыва или утечки.

Многие защищенные батареи также имеют клапан, который навсегда отключает элемент, если давление внутри элемента становится слишком высоким. Обычно это происходит, когда батареи разбухают, и в этот момент они более подвержены возгоранию.

Незащищенные батареи не имеют этой схемы. В результате они дешевле, а также более подвержены проблемам, которых призвана избежать такая защита.Если вы выбираете незащищенный элемент (а многие из лучших элементов не защищены), вам следует проявлять особую осторожность при выборе и использовании батарей.

Обратите особое внимание на разрядность (CDR), чтобы убедиться, что вы не потребляете чрезмерную мощность от элемента, иначе он может перегреться. Вы также должны держать контакты закрытыми, в идеале в пластиковом футляре, чтобы батареи не попадали в сумку или карман. Вам также необходимо убедиться, что вы не оставляете аккумуляторы в зарядном устройстве слишком долго.

Чтобы действительно продемонстрировать, насколько нестандартна батарея 18650, есть два небольших изменения в размере: плоский верх и верх кнопки.Это относится к контактам, в частности к положительному контакту. Батарейки с кнопочным верхом будут немного выступать, тогда как батарейки с плоским верхом сидят идеально заподлицо. Эти дополнительные несколько миллиметров могут быть разницей между батареей, которая подходит, и батареей, которая не подходит. Если сомневаетесь, посмотрите на существующие батареи, которые поставляются с вашим устройством, обратитесь к руководству или обратитесь к производителю. Для подпружиненных батареек, таких как фонарики, это не должно иметь большого значения.

Как и любой другой брендовый товар, вы должны остерегаться подделок.Многие продавцы часто скупают дешевые элементы питания, переупаковывают их под именные бренды и продают через Amazon или eBay как оригинальные товары. Это потенциально опасно. Если вы покупаете аккумулятор для мощного устройства, полагая, что у него есть достаточно безопасный CDR, вы можете пораниться или повредить устройство, когда выяснится, что аккумулятор имеет совершенно другой рейтинг. Мошенники с аккумулятором хороши в том, что они делают. Подлинный аккумулятор и поддельный невероятно сложно отличить друг от друга. От упаковки до брендинга и онлайн-списков - они выглядят как настоящие.Отличить подделку от подлинной батареи можно только по весу. Большинство брендов сделали вес своих оригинальных аккумуляторов доступными где-нибудь. Вам следует сопоставить любые батареи, которые вы покупаете в Интернете, со спецификацией производителя. Чтобы проверить конкретную ячейку, попробуйте поискать в Интернете ее имя и слово «таблица». В нем будет указан вес, емкость и максимальный CDR.

Лучшие аккумуляторы обычно производят Sony, Samsung, LG, Panasonic / Sanyo. Это не означает, что все бренды других производителей не заслуживают доверия, но эти бренды предоставляют надежные и заслуживающие доверия рейтинги CDR и достаточно информации, чтобы вы могли распознать подделки.

Зарядка аккумулятора

Замена стандартного резистора 1,2 кОм на 2,157 кОм снижает ток заряда до 470 мА.

Резистор SMD 0603, т.е. 1,6 х 0,8 мм. Здесь резистор 0603 помещен рядом с резистором на четверть ватта старого образца.

Ниже 2,85 В зарядное устройство будет заряжать примерно 80 мА в конфигурации 1 А (горит синий индикатор).

При напряжении выше 2,85 В зарядное устройство подает обычный зарядный ток.Когда зарядное устройство отключено от источника питания, но с установленной батареей, оно потребляет от батареи менее 1 мкА.

Когда зарядный ток становится ниже тока завершения, зарядка останавливается, и он будет заряжаться примерно на 4 мкА.

Зарядное устройство возобновит зарядку, когда в аккумуляторе упадет напряжение 4 В. Зарядное устройство не перезапустится после отключения питания или вставки аккумулятора, за исключением случаев, когда напряжение аккумулятора ниже 4 В.

Эта микросхема использует 1/10 зарядного тока в качестве тока завершения.

Уменьшение напряжения питания до 4,5 В увеличивает время заряда и снижает температуру, но конечное напряжение немного ниже. Повышение напряжения не только увеличивает температуру, но и снижает ток. Когда чип нагревается, он снижает ток.

Мы добавили радиатор, чтобы снизить температуру (помните об электрической изоляции между печатной платой и радиатором). Работает очень хорошо, температура ниже, чем при питании 5В.

Аккумулятор 16340 - более разумный размер для зарядки 0.5А. Замена штатного резистора 1,2 кОм на 4,726 кОм снижает ток заряда до 210 мА.

Сигналы и соединения Зарядное устройство для литиевых батарей TP4056

Обратите внимание, что если вы подсоедините батарею обратной стороной, она начнет дымиться и зарядное устройство для литиевых батарей TP4056 умрет.


B + и B– (или BAT + и BAT- ) - площадки для подключения Li-Ion аккумулятора;

IN + и IN- (или + и - ) - альтернативный источник питания, подключаемый к этим площадкам

TEMP - площадка для определения температуры батареи

OUT + и OUT- - Нагрузка (что-то для питания литий-ионного аккумулятора) может быть подключена к контактным площадкам с правой стороны

Электропроводка

ПРИМЕЧАНИЕ: Из-за характера и характеристик литий-ионных батарей Acooptex.com не несет ответственности за любые повреждения, неисправности, травмы, пожар, ожоги или любые другие последствия или результаты, которые могут возникнуть при неправильном или правильном использовании этого модуля или любой батареи, устройства или предмета, с которым используется этот модуль, включая следуя или используя любые инструкции, указания или указания любого рода от Acoptex.com или других лиц.

Пошаговая инструкция

  1. Подключите кабель micro USB или mini USB для питания или 5 В постоянного тока к контактным площадкам с маркировкой IN + и IN- на левой стороне модуля.
  2. Подключите аккумулятор / элемент, используемый для зарядки, к контактным площадкам B + / B- на правой стороне модуля
  3. Нагрузка (что-то для питания батареи) может быть подключена к контактам OUT + / OUT- с правой стороны. Обратите внимание, что при зарядке необходимо отключить нагрузку. Никогда не заряжайте аккумулятор со скоростью более 1С.
  4. Будьте осторожны при параллельном подключении двух ячеек. Обе ячейки должны иметь одинаковый уровень напряжения, иначе, если одна ячейка имеет более низкое напряжение, чем сопутствующая ячейка, ячейка с более высоким напряжением будет разряжаться в ячейку с более низким напряжением, пытаясь привести две ячейки к одинаковому напряжению, что в конечном итоге уравновесит , но если напряжения двух ячеек достаточно различаются, результирующий ток через обе ячейки может быть достаточно высоким, чтобы вызвать перегрев ячеек или что-то еще хуже.
  5. При зарядке двух параллельных ячеек, подключенных к этому зарядному модулю, зарядный ток через каждую ячейку будет составлять половину общего зарядного тока от зарядного модуля, то есть, если каждая из ячеек имеет эквивалентные уровни напряжения.

Сводка

Мы узнали о зарядном устройстве для литиевых аккумуляторов TP4056 и о том, как его использовать с литий-ионными аккумуляторами.

Библиотеки:

Ресурсы проекта:

пикселей велосипеда

Как добавить LiPo аккумулятор в наши проекты Arduino

10.11.2019

В следующей версии Bike Pixels я хочу интегрировать перезаряжаемую батарею, чтобы вам не приходилось полагаться на внешний источник питания.В принципе, это может показаться тривиальным, но это не так. Литий-полимерные батареи (или LiPo) очень опасны, если они неправильно заряжены, перезаряжены, перегреты или хранятся неправильно, они могут взорваться. . К счастью, чтобы упростить нам задачу и позволить нам использовать LiPo-батарею в наших проектах Arduino, у нас есть несколько модулей, которые могут выполнять часть работы за нас. Один из таких модулей - TP4056.

Характеристики модуля TP4056

Основным элементом модуля является сама микросхема TP4056.Этот чип представляет собой программируемое зарядное устройство с линейным током и постоянным напряжением для одноэлементных LiPo батарей. В модуль также встроены два светодиодных индикатора состояния заряда и две дополнительные микросхемы, отвечающие за защиту аккумулятора. Хотя существуют версии модуля, в которых нет этих микросхем, в этом случае мы будем использовать версию, в которой есть эти элементы, как показано на изображении.

Описание основных компонентов модуля TP4056.

Модуль выполняет процесс зарядки.Сначала он обеспечивает постоянный ток, пока литий-полимерный аккумулятор не достигнет 4,2 В. Затем он постепенно снижает интенсивность зарядки до тех пор, пока аккумулятор не будет полностью заряжен, и завершает цикл зарядки, когда зарядный ток падает до одной десятой запрограммированного значения. Он поддерживает входное напряжение до 8 В, поэтому его можно напрямую подключать к USB-порту или к мобильному зарядному устройству до 1,2 А.

R3
[кОм]
Интенсивность зарядки
[мА]
10 130
5 250
4 300
2 580
1.66 690
1,5 780
1,33 900
1,2 1000

Интенсивность зарядки аккумуляторов по умолчанию запрограммирована на 1 А можно уменьшить это значение, заменив сопротивление R3 одним из более высоких значений. Если вы используете батареи емкостью около 2000 мАч или выше, вы можете оставить сопротивление используемым по умолчанию, в противном случае его необходимо изменить.

Обычно литий-полимерные батареи имеют максимальное значение тока заряда и разряда 0,5 ° C, то есть мы можем применять ток заряда менее половины его емкости. Использование более высоких токов может сократить срок службы батареи или даже разрушить ее. Следовательно, в зависимости от максимальной интенсивности, которую мы можем использовать в нашей батарее, необходимо будет изменить сопротивление R3 на единицу со значением, которое подстраивается под интенсивность, указанную в соседней таблице.

Кроме того, TP4056 также гарантирует безопасность батареи.Микросхема DW01A предназначена для защиты LiPo-аккумуляторов от повреждений и деградации из-за перезарядки, чрезмерной разрядки или пиков тока. С другой стороны, FS8205A - это микросхема с двойным полевым МОП-транзистором. Он отвечает за отключение питания аккумулятора после завершения заряда и предотвращение его разрядки, если его напряжение упадет ниже 2,7 В. Более низкое значение может сократить срок его службы и даже сделать его непригодным для использования.

Необходимые детали

Помимо модуля TP4056, нам, очевидно, понадобится LiPo аккумулятор и плата Arduino или клон.Кроме того, поскольку платы Arduino обычно работают с напряжением 5 В, необходимо добавить модуль регулирования напряжения для увеличения напряжения LiPo батареи. В качестве примера я использовал Pololu U3V12F5, который более дорогой, но очень маленький, а также очень эффективный с выходным током до 1 А. В любом случае подойдет любой повышающий модуль, который преобразует напряжение LiPo батареи в 5 В и обеспечивает ток около 500 мА. Кроме того, если мы не хотим, чтобы наш Arduino был включен до тех пор, пока батарея полностью не разрядится, нам придется добавить переключатель, чтобы иметь возможность выключать и включать его, когда нам это нужно.Далее я оставляю вам список с разными ссылками на магазины, где вы можете купить все эти элементы:

Как видите, всего за несколько долларов, не считая стоимости батареи, мы можем запустить Arduino на LiPo. Но, повторяю, с ним нужно быть очень осторожным при соединении всех элементов.

Электросхема

К счастью, подключение довольно простое. Нам просто нужно подключить аккумулятор и повышающий модуль вместе с переключателем к модулю TP4056.Затем вам нужно будет только подключить выход повышающего модуля к плате Arduino. Для этого требуется, чтобы повышающий модуль был подключен к земле и контактам 5 В. Обратите внимание, что обычно не рекомендуется использовать этот порт, но поскольку в этом случае напряжение регулируется повышающим модулем, мы можем использовать этот порт без опасности. На схеме ниже все соединения выглядят намного яснее:

Схема подключения модуля TP4056 к LiPo батарее, повышающему модулю и плате Arduino Nano.

Кроме того, если мы загрузим на плату код, который заставляет мигать встроенный светодиод, после подключения всех элементов мы можем напрямую проверить, все ли в порядке. В моем случае после пайки всех элементов получается примерно так:

Arduino Nano работает от LiPo-аккумулятора, готового к зарядке с модулем TP4056.

Как видите, наши проекты Arduino, включая LiPo-батарею, довольно просты и дешевы. Единственное ограничение - максимальная интенсивность, обеспечиваемая повышающим модулем.В проектах, требующих более высокой интенсивности, этого решения может быть недостаточно.

Другие похожие модули

На рынке много других модулей, похожих на представленные. Обычно все самые дешевые решения основаны на некоторых микросхемах TP (TP4056, TP5000, TP5100) и включают в себя некоторые меньшие (например, без защиты батареи) или дополнительные функции (например, встроенный подтягивающий модуль). Я также работал с этим модулем на базе TP4056 со встроенной подтягивающей схемой, и он работал нормально.

Подробнее

Если вы хотите узнать больше о каждом из чипов, составляющих модуль TP4056, ниже я оставляю ряд ссылок с картами каждого из них:

Конечно, если у вас есть какие-либо сомнения, обнаружены какие-либо недостатки или вы хотите внести возможные улучшения, не стесняйтесь оставлять свои комментарии внизу этого сообщения. Кроме того, если вы хотите оставаться на связи или получать от нас какие-либо новости, не забудьте подписаться на рассылку новостей.


Когда я говорю «взорваться», это означает, что они взрываются и могут вызвать пожар.Необходимо избегать короткого замыкания, перегрева, неправильного приложения напряжений и интенсивностей во время зарядки и хранить их в сухом и теплом месте.

Это партнерские ссылки, поэтому каждый раз, когда вы покупаете через них, вы немного помогаете финансировать проект. Кроме того, это вам ничего не будет стоить, так как цена на каждый компонент для вас не изменится, и мы берем небольшую комиссию за каждую продажу. Заранее спасибо! (Цена каждого товара является ориентировочной и соответствует цене, указанной на странице продавцов на июль 2020 года.)


Схема блока питания Best 4, объясненная с использованием TP4056 / схемы повышения

В этой статье вы познакомитесь со всеми аспектами схемы блока питания в домашних условиях, с подробными шагами по созданию блока питания вместе с различными модулями, печатной платой и т. Д. схема подключения и внешний корпус для использования с ним.

В настоящее время стало очень невозможно не иметь портативного зарядного устройства, альтернативного источника питания для подзарядки мобильного телефона, поскольку становится очень трудно поддерживать аккумулятор телефона в течение дня без зарядки из-за интенсивного использования мобильных телефонов в повседневной жизни. -повседневная жизнь.Лучше всего носить с собой мобильный источник зарядки, например, внешний аккумулятор.

Если ваш старый блок питания поврежден или не работает, эта статья может быть полезна вам при ремонте старого блока питания по очень низкой цене, даже без необходимости покупать новый. Лучший способ - просто собрать себе новый или отремонтировать нерабочий павербанк.

Полная блок-схема типичного блока питания:

Блок-схема блока питания состоит из 3 основных блоков, как показано на изображении выше: контроллер заряда, повышающий преобразователь 5 В, литий-ионный аккумулятор

a) Схема контроллера заряда аккумулятора:

Цепь контроллера заряда аккумулятора предназначена для управления состоянием заряда любого аккумулятора в соответствии с его емкостью и номинальным напряжением.Помимо этого, он также помогает батарее от перезарядки.
Здесь используется литий-ионный модуль зарядного устройства, основанный на IC TP4056 / TP4054, и присутствует порт micro USB для зарядки аккумулятора.

Модуль контроллера заряда аккумулятора TP4056 на изображении разработан с учетом критически важных литий-ионных аккумуляторов и сокращения времени и стоимости производства за счет использования компонентов SMD.

b) A Цепь повышающего преобразователя 5 В:

Цепь повышающего преобразователя 5 В постоянного тока предназначена для преобразования нижнего напряжения батареи в стабилизированный постоянный ток 5 В.Здесь он преобразует 3–3,7 В постоянного тока, получаемые от литий-ионных аккумуляторов (стандартное номинальное значение - 3,7 В), в устойчивые 5 В, так что наш мобильный телефон обычно заряжается при стандартном напряжении.

Повышающий преобразователь постоянного тока в постоянный имеет гнездовой USB-порт для подключения к нему USB-кабеля от нашего мобильного телефона. Модуль повышающего преобразователя работает по принципу технологии частотно-импульсной модуляции (PFM).

c) Перезаряжаемые литий-ионные батареи:

Все знают функцию батарей, единственное, что следует учитывать, - это использовать аккумуляторные батареи с целью их повторного использования.

Аккумулятор в powerbank представляет собой комбинацию литий-ионных элементов на 3,7 В, соединенных параллельно. Ячейки 18650 являются наиболее часто используемыми литий-ионными элементами на рынке в наши дни. Некоторые бренды аккумуляторов питания используют плоские литий-ионные элементы, чтобы сделать его тонким и компактным. Вы можете прочитать спецификацию батареи 18650 здесь.

d) Блок индикации уровня заряда батареи (опционально):

Блок индикации может присутствовать или отсутствовать в блоке питания, так как он увеличивает дополнительные расходы для компании, производящей продукт, и предпочитает исключить его на низком уровне. -конечные изделия.Блок индикации уровня заряда батареи выполняет две функции: первая - показывает уровень заряда в процентах (%), вторая - показывает зарядку мобильного телефона и внешнего аккумулятора.

Рабочий:

Power Bank - это простое устройство резервного питания для вашего iPhone, которое легко переносится / удобно и мгновенно заряжает телефон при низком уровне заряда батареи.

Контроллер заряда заряжает аккумулятор до необходимого уровня и защищает его от повреждений, вызванных перезарядкой.

Батареи нашего мобильного телефона требуется 5 вольт постоянного тока при 1 A или 2 A , но элементы внутри p-банка имеют максимальное выходное напряжение 3,7 вольт. Таким образом, повышающий преобразователь поднимает уровень до 5 Вольт , который требуется для зарядки телефона.

Модули поставляются с входным портом (микро-USB) для зарядного устройства и выходными портами (USB-гнездо) для мобильной зарядки.

Схема Power Bank с использованием модуля TP 4056 и повышающего преобразователя 5 В

В этой схеме используются всего 3 литий-ионных элемента.Все батареи подключаются параллельно друг другу для увеличения резервной мощности банка мощности.

Как известно, при параллельном подключении аккумуляторов напряжение остается прежним, а емкость по току увеличивается. Поэтому для увеличения тока все батареи должны быть подключены параллельно.

Подключение:
Соберите все литий-ионные элементы 18560 в параллельную конфигурацию и поместите их в кожух или просто заклейте лентой. Означает припаять положительную клемму одной ячейки к положительной клемме другой ячейки и отрицательную клемму к отрицательной клемме.Теперь у нас есть два провода: красный положительный и черный отрицательный.

Подключите черный провод к минусу модуля повышающего преобразователя 5 В и к модулю контроллера TP4056. Аналогичным образом подключите положительную клемму аккумулятора к положительной клемме обоих модулей.

Имейте в виду, маркировка на модуле + и - соответственно соединяет провода.

Поместите все эти компоненты в пластиковый футляр или соберите его с помощью малярного скотча. Вот и приготовьте свой внешний аккумулятор своими руками.

Схема Power Bank с использованием модуля с двумя выходными портами USB

В этой схеме мы будем использовать модуль «все в одном», он поставляется с двумя портами USB 5 В, 1 А / 2 А.Доступны различные модули для этой функции от разных производителей с небольшими изменениями в спецификации.

Подключение:
Соберите все 18560 аккумуляторов в параллельную конфигурацию, как указано выше. Означает припайку плюсового вывода одной ячейки к плюсовой клемме другой ячейки и отрицательной клеммы одной ячейки к отрицательной клемме другой.

Подключите черный провод от аккумулятора к отрицательной клемме этого модуля внешнего аккумулятора с двумя выходами USB. Аналогичным образом подключите клемму + ive от аккумулятора к клемме + ive этих модулей.

На модуле есть маркировка в виде символов + и -, убедитесь, что вы следуете принципиальной схеме

Схема Power Bank с одним выходным портом USB компактный модуль

В этой схеме мы будем использовать компактный модуль, это поставляется с USB-портом 5 В, 1 А. Он используется там, где для использования достаточно только одного USB-выхода, а также экономит место, поскольку он очень компактен.

Основным преимуществом этого модуля является то, что он ограничивает одновременную зарядку и разрядку блока питания, что предотвращает повреждение его платы.

Подключение:
Соберите все литий-ионные элементы 18560 в параллельном режиме, просто припаяйте положительную клемму всей ячейки к красному проводу, а отрицательную клемму всех ячеек к черному проводу.

Эти два провода, красный положительный и черный отрицательный, подключены к положительному и отрицательному полюсу модуля контроллера зарядного устройства соответственно. Маркировка на модуле может быть B + и B-, учтите это при подключении.

Используя эту схему, вы можете отремонтировать свой внешний аккумулятор, просто извлеките батареи из старого p-банка и используйте его со сторонним модулем.(в зависимости от того, какая часть старого p-банка неисправна)

Схема солнечной батареи с использованием TP 4056 и модуля повышающего преобразователя 5 В

Что делать, если вам не нужно чаще заряжать свой внешний аккумулятор? Вот изюминка, сделать это внешний аккумулятор на солнечной энергии. Требуется дополнительный компонент, например, модуль солнечной панели 5 В, 500 мА / 1000 мА. Купите его и следуйте схеме подключения ниже, пройдите через внутреннюю схему power bank.

Подключение:
Как известно, все литий-ионные элементы 18560 должны подключаться параллельно, чтобы использовать его с модулями для использования емкости аккумулятора.Возьмите любой двухцветный провод, чтобы соединить положительную клемму с одним проводом и - я с другими носил, и пометьте его для дальнейшей проводки.

На плате контроллера TP4056 находятся клеммы + N и -N. На этой клемме подключите положительную клемму от аккумулятора к клемме + N модуля, а отрицательную клемму от аккумулятора к клемме -N на печатной плате. Убедитесь, что символ на модуле + и -, никогда не соединяйте провода между собой, потому что это сожжет печатную плату.

Оставшаяся проводка проста, как показано на изображении.Соберите его с умом, чтобы он выглядел хорошо, и вуаля! это сделано.

Теперь используйте свой внешний аккумулятор всякий раз, когда это необходимо, и подкармливайте его солнечным светом, чтобы зарядить его.

Комментарий ниже для любой помощи относительно схемы.

Li-Po Зарядка литий-ионных аккумуляторов MCP73831 TP4056 Схемы

В течение прошлого года я заменил много батарей дома на много батарей и заменил их литий-ионными батареями. Фонари радиоприемников, светодиодные фонари, ручные метлы и т. Д. Один из радиофонарей был 6в... Electronics Projects, Li-Po Li-ion Battery Charge MCP73831 TP4056 Circuits "Схема зарядного устройства, силовые электронные проекты" Дата 2019/03/20

За последний год я заменил много батарей дома с большим количеством аккумуляторов и заменил их на Li-ion аккумуляторы. Фонарь-радиоприемник, светодиодный фонарь, ручная метла и т. Д.

Один из радиофонарей был батарейкой на 6 В, а другой - ручкой на 1,5 В. Одной из двух литий-ионных батарей хватило заряда для литий-ионной батареи + последовательный диод 1n4007 ударного наконечника, подключенный к 0.Падение напряжения 7 В Я сделал простое правило, проблема не создавала проблем ..

Светодиодный фонарик Батарея 6 В Достаточно 1 литий-ионной батареи Отбеленные батареи 3 последовательных никель-металлгидридных батареи, подключенных к ней 3,6 В, 2 литий-ионных плоскогубца, подключенных в параллельный

Mini SOT-23-5, который я использую для схем зарядки радио и светодиодных фонарей, способен запитать 500 мА на MCP73831 используется с внешним элементом схемы. Я использовал адаптер 5V в качестве источника питания для схем, которые я вставляю в устройства

. Я также поместил цепь зарядки пузырьков в адаптер, когда пылесос работает, если цепь зарядки MCP73831 подключена.В случае, если для настройки тока используется резистор MCP73831 R1, я использую конденсаторы 2,2 кОм, 500 мА 2 кОм, 240 мА 4,2 кОм, 160 мА 6,34 кОм, 130 мА 7,87 кОм, 100 мА 10 кОм на входе и выходе 10 кОм будут бесполюсными.

Схема зарядки литий-ионного аккумулятора MCP73831

Мне нужно было использовать отдельный источник питания для каждого из модулей TP4056 . В коробке было несколько высокомощных SMPS-карт, но это их не спасло. Я пытался отремонтировать адаптеры SMPS 1.6A 5V и использовал его на своем устройстве, но адаптеры SMPS ждут ремонта в длинном углу.Еще я использовал для бокса неисправную переходную коробку SMPS.

Я установил гнездо для 3-литий-ионных аккумуляторов на коробку и припаял модули к модулям для пайки. Я вырезал часть коробки, чтобы увидеть состояние заряда, и добавил красную слюду…

TP4056 Подключение

Если у вас есть адаптер SMPS высокой мощности, вам не нужно использовать отдельные блоки питания для модулей TP4056 .

Ток интеграции TP4056 заряда можно регулировать.Модули TP4056 обычно оснащены резисторами «Prog» для максимального выходного тока. TP4056 может быть установлен на 130 мА…. 1000 мА, заменив резистор, подключенный к контакту 2.

Если источник питания в вашей руке немного превышает ток зарядки, например, если вы используете адаптер 5 В 1 А, вы должны установить ток модуля TP4056 в вашей руке на 800 мА.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
