Трансформатор 220 на 220 разделительный: ОСМ1-0.4 УЗ 220/220-5 разделительный трансформатор 400 ватт 220 / 220 вольт, код ОСМ1-0.4 УЗ 220/220-5 разделительный, цена 2 836,60 ₽

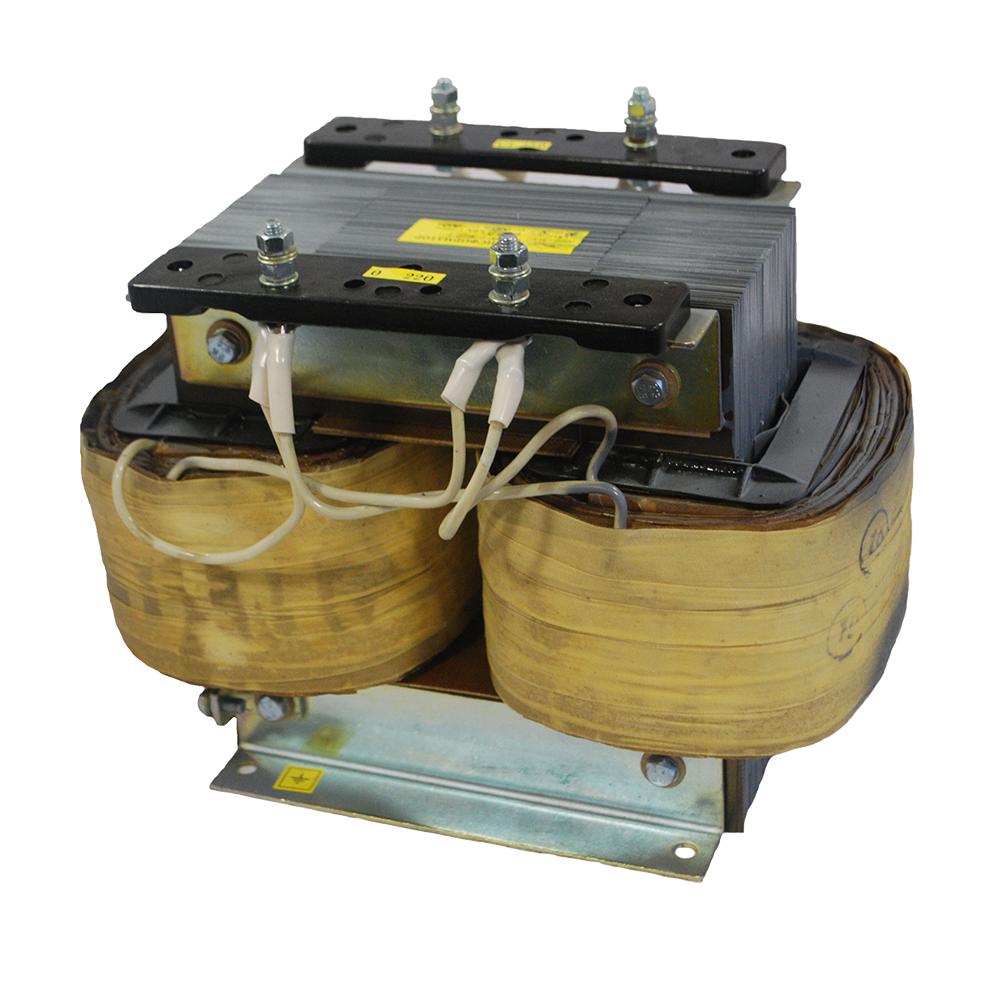

ОСМ1-0.4 УЗ 220/220-5 разделительный трансформатор 400 ватт 220 / 220 вольт, код ОСМ1-0.4 УЗ 220/220-5 разделительный, цена 2 836,60 ₽

ОСМ1-0.4 УЗ 220/220-5 разделительный трансформатор 400 ватт 220 / 220 вольт

Подробное описание

Здравствуйте! Вы попали на доску объявлений. Сотрудники Promelectrica.ru разместили тут товары которые вам могут быть интересны.

Поставка от 7 до 14 дней

Информация о наличии по телефону (499) 347-37-78

Характеристики трансформатора ОСМ1 0.4У3

Мощность 0,4 кВА
Номинальное напряжение обмоток:
Первичной: 220 и 380 Вольт AC
Вторичной: 5; 12; 14; 24; 29; 36; 42; 56; 110; 130; 220; 260 Вольт AC
Масса: 6,3 Кг
Габаритные размеры: 120x76x108 мм

Трансформаторы серии ОСМ-1 мощностью 0.63-4.0 кВА исполнения У3 включаемые в сеть переменного тока частоты 50 Гц с номинальным напряжением до 660 В, предназначены для питания цепей управления местного освещения, сигнализации и выпрямителей собранных по двухполупериодной схеме выпрямления.

Трансформаторы предназначены для работы в закрытом помещении при следующих условиях:

Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли
Высота над уровнем моря – не более 1000м;
Температура окружающей среды от – 45 гр С до + 40гр С.
Положение трансформатора в пространстве любое
По степени защиты от поражения электрическим током трансформаторы ОСМ1 соответствуют классу I по ГОСТ 12.2.007.0-75;
Степень защиты IP00 по ГОСТ 14254-96;

Необходимая защита от прикосновения, влагозащита и защита от перегрузки осуществляется установкой, в которую встраивается трансформатор.

Точную информацию о товарах, ценах и наличии вы можете получить по запросу через электронную почту. Выставленный счет-договор является единственным информационным обязательством, все другие сведения могут содержать неточности. Мы затрачиваем все возможные силы для улучшения сервиса и благодарны тысячам юридических и частных лиц, воспользовавшимся нашими услугами, и сотням постоянных клиентов, которые продолжают с нами работать.

Каталог:

• Выключатели, концевики, джойстики
• Бесконтактные датчики
• Реле, контакторы, автоматы
• Маячки, колонны, сирены
• Приводная техника
• Разъемы и кабели
• Трансформаторы, источники питания
• Энкодеры, муфты
• Автоматизация и измерение
• Тиристоры, диоды, предохранители

Видео «Как добраться»:

TR 2-220-220 разделительный трансформатор 220/220 В

Обеспечивает гальваническую развязку нагрузки от сети и защищает электропотребителя от импульсных и гармонических помех. Применение данного устройства повышает безопасность, так как во вторичных цепях уже будет отсутствовать прямая связь с источником напряжения или землей.

Даже если возникают нарушения в изоляции токоведущих элементов и на корпусе электроприбора появляется напряжение, для человека это опасности не представляет, ибо потенциал относительно земли (стальных труб, батарей отопления и прочего) отсутствует.

Именно по этой причине использование разделительных трансформаторов необходимо в цепях питания жизнеобеспечивающего медицинского оборудования. Даже при пробое оно может продолжать работу, не представляя угрозы для пациентов и медицинских работников. Высокая электробезопасность необходима также в бассейнах, банях, школах и других образовательных учреждениях. Обязательно использование разделительного трансформатора и для питания электрического оборудования шахт, так как снижается вероятность образования искр при однофазном замыкании. Аналогична ситуация на энергоснабжающих предприятиях и в компаниях нефтегазовой и химической отраслей, где сырьё зачастую является легковоспламеняющейся жидкостью или газом.

Характеристики:

• Тип трансформатора: разделительный
• Количество фаз: 1 (однофазный)
• Полная мощность, кВА: 2
• Входное напряжение, В: 220 ± 5%
• Выходное напряжения, В: 220
• Перегрузка: автоматическое отключение
• Короткое замыкание: автоматическое отключение
• Способ подключения: клеммная колодка
• Охлаждение: воздушное конвекционное
• Степень защиты корпуса: IP20
• Климатическое исполнение: не морозостойкий
• Габариты: 500*276*290 мм
• Вес: 25 кг
• КПД: 0,96-0,98
• Класс нагревостойкости: В
• Гарантия, месяцев: 36

Трансформатор 220 на 220 Вольт: назначение и использование

В процессе хозяйственной деятельности человек применяет понижающие или повышающие трансформаторы. Они обеспечивают оборудование электроэнергией с заданными показателями. Встречаются в продаже модели, обладающие на входе и выходе одинаковым напряжением. Трансформатор 220/220В имеет в своем составе две одинаковые обмотки. Они не соприкасаются между собой. Это обеспечивает повышенный уровень защиты электроники, работающего с ней персонала.

Устройство

Трансформатор промышленный или бытовой 220 на 220 вольт называется распределительным устройством. Его применяют для дома, квартиры. Конструкция имеет две обмотки. Вторичная катушка не имеет заземления. Этот принцип позволяет избежать поражения током при касании обмотки, проводов, идущих от агрегата.

Устройство позволяет минимизировать риск удара током пользователя. Полностью его вероятность не исключается. Если человек одновременно дотронется до подключенной вторичной обмотки и металлического предмета (заземления), произойдет замыкание.

Катушки аппарата имеют дополнительную изоляцию. Они не соприкасаются друг с другом. Это позволяет вторичной катушке работать автономно.

Применение

Разделительный бытовой трансформатор 220/220 В применяется не только для дополнительной защиты от короткого замыкания. Он способен компенсировать скачки напряжения сети, часто встречающиеся в городах, небольших поселках. Агрегат, развязывающий систему, выравнивает входящее напряжение. Это обеспечивает длительную эксплуатацию всех бытовых приборов в доме.

Разделительный трансформатор 220/220В рекомендуется устанавливать для помещений с повышенной влажностью, где присутствуют металлические элементы в интерьере. Здесь велика вероятность короткого замыкания.

Следует устанавливать преобразователь в помещении, где есть точка запитки электроинструмента, машин и прочего оборудования. Особенно это важно для приборов, осуществляющих операции сверления и резания. При случайном повреждении элементов токопроводящей системы наличие дополнительной защиты позволит избежать опасной ситуации.

Подключение

Подключить аппарат своими руками получится даже у начинающего электрика. Монтаж оборудования предполагает подключать электрические приборы без соединения с заземляющим контуром. Этого не потребуется благодаря возникновению во вторичном заземляющем контуре собственной электрической цепи. Она должна быть изолирована от сети.

Разность потенциалов будет образовываться только между клеммами прибора. Электричество будет протекать по контуру только при подключении к ним. Приведенная схема позволяет при пробое изоляции на корпусе подключенного оборудования избежать травмирования человека.

Чтобы избежать появления потенциала на корпусе различных бытовых приборов, требуется дополнительно включать в схему УЗО. Этот элемент системы позволяет предотвратить поражение электричеством, если человек одновременно коснется металлического (или заземленного) предмета, корпуса с повышенным потенциалом.

Когда правила подключения не выполняются, в аварийной ситуации через тело человека может пройти ток. Даже его величины в 0,1 А, соответствующая лампочке обыкновенного фонарика, способно приводит к остановке сердца.

По этой причине требуется обязательно устанавливать УЗО.

Правила безопасности

Применение разделительного агрегата позволяет предотвратить несчастные случаи. При невыполнении правил безопасности, вероятность аварии есть. Чтобы избежать поражения электрическим током при возникновении непредвиденной ситуации, необходимо придерживаться определенных правил:

• Запрещается дотрагиваться к двум клеммам аппарата на выходе одновременно.
• Первичная обмотка должна иметь защиту (УЗО). Она работает в составе однофазной цепи.
• Нельзя заземлять корпус инструмента, машин и прочих агрегатов, если они подключаются к разделительному агрегату.
• К защитному устройству допускается подключить только один прибор. Если требуется включить в сеть несколько потребителей, придется использовать дополнительное оборудование для контроля изоляции. Техника будет сигнализировать при возникновении нарушений в изоляционных слоях.

Придерживаясь подобных рекомендаций, минимизируются риски при работе с электрикой.

Особенности эксплуатации

При работе бытового защитного устройства разделительного типа будет теряться часть энергии. Для разных моделей характерно наличие КПД на уровне 70-85%. Экономить на оплате электроэнергии не получится. Этой особенностью пренебрегают. Безопасность, здоровье пользователей являются важнейшим фактором при принятии решения об установке защитной аппаратуры.

Рекомендуется устанавливать аппаратуру внутри подвальных помещений или кабельных колодцев. Разделительные конструкции обязательно применяют во влажных помещениях, при работе с инструментом I класса безопасности.

Существуют универсальные и специализированные модели. Например, медицинские учреждения устанавливают особые разновидности конструкций. Они обеспечивают стабильную, безопасную работу электрических аппаратов стационарных отделений, операционной.

Чтобы аппаратура работала долго и надежно, ее необходимо устанавливать в герметичном, сухом месте. Внутрь не должна просачиваться пыль и загрязнения. Поэтому перед подключением рекомендуется смонтировать под него ящик. Его вешают на стену или крепят к полу.

Применение трансформатора позволит минимизировать риски удара током. Наличие защитного устройства сети позволит продлить срок эксплуатации электроприборов. Зачастую применение подобных агрегатов крайне необходимо.

Разделительные и безопасные разделительные трансформаторы

Трансформаторы однофазные, разделительные и безопасные разделительные серии

ОСМР, ОСМРТ, ОСЗМР общего назначения с номинальным напряжением до 1000В.

Разделительный трансформатор – это трансформатор, первичная обмотка которого

электрически не связана со вторичными обмотками с целью исключения опасности,

обусловленной возможностью случайного одновременного прикасания к земле и токоведущим

частям или нетоковедущим частям, которые могут оказаться под напряжением в случае повреждения

изоляции.

Безопасный разделительный трансформатор – это разделительный трансформатор,

предназначенный для питания цепей сверхнизким (до 50 В) напряжением.

Трансформаторы предназначены для включения в однофазную сеть переменного тока

частоты 50 Гц или 60 Гц и питания пониженным напряжением цепей управления, местного освещения

(в том числе низковольтное освещение), сигнализации и автоматики, электродвигателей,

в источниках бесперебойного питания; для бытовых нужд.

Трансформаторы ОСЗМР снабжены защитным кожухом.

Климатическое исполнение У, УХЛ категории размещения 2; 3; 4 по ГОСТ 15150.

Климатическое исполнение ОМ,  Т категории размещения 3; 5 по ГОСТ 15150.

 Расшифровка условного обозначения трансформаторов серии ОСЗМ:

О – однофазный;

С – сухой, охлаждение естественное воздушное;

М – многоцелевое назначение;

З – защищенный;

ОСМР1: 1 – видоизменение конструкции.

Числовое значение в киловольт–амперах – номинальная мощность.

По условиям установки на месте работы трансформаторы относятся к стационарным.

Степень защиты  IP00; IP22; IP23 по ГОСТ 14254.

Класс трансформаторов I, II по ГОСТ 30030.

Трансформаторы соответствуют требованиям пожарной безопасности по ГОСТ 12.1.004.

Конструкция трансформаторов  соответствует требованиям безопасности ГОСТ 12.2.007.0; ГОСТ  12.2.007.2.

Трансформаторы соответствуют требованиям ИАЯК. 671111. 067 ТУ; ГОСТ 30030.

Примечание:

По согласованию сторон трансформаторы могут выпускаться с другими сочетаниями напряжения.

В соответствии с ГОСТ IEC 61558-2-6 возможно изготовление безопасных разделительных

трансформаторов большей номинальной мощности по взаимному соглашению с потребителем.

Наименование	Основные технические данные изделия			Масса, кг	Габаритные размеры, мм (длина х ширина х высота)
	Мощность, кВА	Номинальное напряжение обмоток, В
		Первичной	Вторичной
ОСМР -0,02	0,02	380; 220	5; 12; 24; 296; 36; 42; 56; 110; 130; 220; 260	0,52	60 х 45 х 50
ОСМР -0,05	0,05	380; 220	5; 12; 24; 296; 36; 42; 56; 110; 130; 220; 260	1	78 х 56 х 65
ОСМР -0,063	0,063	380; 220	5; 12; 24; 296; 36; 42; 56; 110; 130; 220; 260	1,3	78 х 67 х 79
ОСМР -0,1	0,1	380; 220	5; 12; 24; 296; 36; 42; 56; 110; 130; 220; 260	2,4	120 х 68 х 125
ОСМР -0,16	0,16	380; 220	5; 12; 24; 296; 36; 42; 56; 110; 130; 220; 260	3,3	120 х 82 х 125
ОСМР -0,25	0,25	380; 220	5; 12; 24; 296; 36; 42; 56; 110; 130; 220; 260	4,0	120 х 90 х 125
ОСМР -0,4	0,4	380; 220	5; 12; 24; 296; 36; 42; 56; 110; 130; 220; 260	6,3	120 х 118 х 125
ОСМР -0,63	0,63	380; 220	5; 12; 24; 296; 36; 42; 56; 110; 130; 220; 260	8,5	144 х 120 х 152
ОСМР -1,0 (1 катушке) ОСМР – 1,0 (2 катушки)	1,0 1,0	380; 220 380; 220	12; 24; 296; 36; 42; 56; 110; 130; 220; 260 12; 24; 296; 36; 42; 56; 110; 130; 220; 260	11 12,5	180 х 117 х 185 160 х 200 х 220
ОСМР -1,6 (1 катушке)	1,6	380; 220	12; 24; 296; 36; 42; 56; 110; 130; 220; 260	16,4	180 х 160 х 185
ОСМР – 1,6 (2 катушки)	1,6	380;220	12; 24; 296; 36; 42; 56; 110; 130; 220; 260	17,6	160 х 200 х 220
ОСМР -2,5; ОСЗМР-2,5	2,5	380; 220	12; 24; 29; 36; 42; 56; 110; 130; 220; 260	21	270 х 170 х 225
ОСМР -4,0; ОСЗМР-4,0	4,0	380; 220	12; 24; 29; 36; 42; 56; 110; 130; 220; 260	33	270 х 220 х 230
ОСМР -5,0; ОСЗМР-5,0	5,0	380; 220	24; 29; 36; 42; 56; 110; 130; 220; 260	34	290 х 240 х 230
ОСМР -6,3; ОСЗМР-6,3	6,3	380; 220	24; 29; 36; 42; 56; 110; 130; 220; 260	40,5	275 х 250 х 280
ОСМР -7,0; ОСЗМР-7,0	7,0	380; 220	24; 29; 36; 42; 56; 110; 130; 220; 260	55,5	290 х 260 х 320
ОСМР -8,0; ОСЗМР-8,0	8,0	380; 220	24; 29; 36; 42; 56; 110; 130; 220; 260	60	2900 х 260 х 320
ОСМР -10,0; ОСЗМР-10,0	10,0	380; 220	36; 42; 56; 110; 130; 220; 260	61,5	290 х260 х 320
ОСМР -12,0; ОСЗМР-12,0	12,0	380; 220	36; 42; 56; 110; 130; 220; 260	65	340 х 260 х 340
ОСМР -16,0; ОСЗМР-16,0	16,0	380; 220	36; 42; 56; 110; 130; 220; 260	115	360 х 360 х 550
ОСМР -20,0; ОСЗМР-20,0	20,0	380; 220	36; 42; 56; 110; 130; 220; 260	132	410 х 365 х 630
ОСМР -25,0; ОСЗМР-25,0	25,0	380; 220	36; 42; 56; 110; 130; 220; 260	160	470 х 370 х 550
ОСМРТ-0,25	0,25	380; 220	36; 42; 56; 110; 130; 220; 260	2,7	120 х 120 х 65
ОСМРТ-0,4	0,4	380; 220	36; 42; 56; 110; 130; 220; 260		270 х 270 х 230

Разделительные трансформаторы 220-220

Radioassorti. ru предлагает широкий модельный ряд разделительных трансформаторов 220-220. Трансформаторы 220-220 с развязкой от внешней сети — это залог безопасности и качественной работы устройств, подключённых к этим

трансформаторам. Все трансформаторы TOROID серии TS220/220 произведены в Европе. В наличии имеются все мощности — от 300Ва до 4000Ва.

Все виды трансформаторов работают только в сети переменного тока, где идет бесконечная цепь превращений магнитной энергии в электрическую и наоборот.

Трансформатор является устройством для беспрерывного и эффективного осуществления таких преобразований в ограниченном объеме (корпусе), целью его работы является регулирование величины сетевого напряжения (как на кухне обычный кран регулирует давление воды). Лучшим примером тут могут служить автотрансформаторы 220-110 В, которые снижают (или повышают) напряжение ровно в 2 раза, кроме того, они могут иметь широкий диапазон регулировки на выходе в ручном или автоматическом режиме, еще надо отметить их компактность и дешевую стоимость. Среди конструкций трансформаторов 220 В лучшими по надежности и экономичности являются тороидальные трансформаторы 220 В, которые эффективны для применения в любом качестве, как для регулировки напряжения, так и как трансформаторы напряжения 220-220 В.

В этой связи возникает вопрос о том, зачем же вообще нужны трансформаторы 220-220 В, если напряжение и на входе и на выходе одинаково? Ответ на этот вопрос однозначен — для безопасности людей и сохранения дорогих бытовых приборов от повреждений. В сети часто случаются повреждения изоляции и возникают довольно высокие значения силы тока, например, как рукой прикоснуться к горячему утюгу, будет ожог! А для электроприбора точно также моментальный нагрев и выход из строя, возможно попадание напряжения на корпус оборудования и на человека.

При установке разделительного трансформатора 220-220 В такая опасность эффективно устраняется. Он именно разделяет внешнюю сеть от сети домашней или производственной. Особенно рекомендуется их установка при питании от ненадежных, старых электросетей (села, старые дачи). А в опасных помещениях (подвалы, гаражи, бассейны) освещение делается только с понижением напряжения ниже 42 В и только через разделительные трансформаторы — безотказные и надежные электрические устройства.

Разделительный трансформатор 220/220, 380/220, 380/380, 220/12 и другие

Устройство, которое предназначено для преобразования напряжения и переменного тока называется трансформатором (тр). Если приспособление использует и на выходе, и на входе одинаковое напряжение тока, то это разделительный трансформатор.

Принцип работы устройства

Все мы знаем, что благодаря прогрессу, у нас в доме находится огромное количество разнообразных проводников, которые способствуют удовлетворению всех бытовых нужд: приготовлению пищи, уборке, досугу. Но также всем с детства известно, что нельзя прикасаться одновременно к двум проводникам фазы и нуля, иначе может случиться непоправимое, поэтому существует защита человека — заземление. Но причем тут трансформаторное устройство и как вообще оно работает?

Безопасный разделительный понижающий трансформатор производства abb не использует заземление, даже прикоснувшись к нему, человек себе не навредит. Это происходит благодаря тому, что обмотки отделены друг от друга и работают автономно, независимо от мощности, в отличие от трансформатора 220 / 12в. Единственное, чего нельзя делать – это трогать обмотку, и в этот момент соприкасаться с железом или землей.

Данное приспособление используется для питания электроцепей, с нагрузками до 120 В при постоянном токе, и до 50 В при переменном, минимальное требование 24в. При работе создается гальваническая развязка сверхнизкого напряжения, которая питает устройства энергией, полученной от локальной электролинии. Такой рабочий эффект достигается благодаря разделению обмоток специальной усиленной электроизоляции, двойной или тройной. На стальной сердечник непосредственно наматывается обмотка, и между ними возникает магнитная связь, благодаря потоку энергии, проходящему через них. Индуцирование полученной энергии происходит во второй обмотке трансформатора.

Основное преимущество такого трансформатора в том, что он предотвращает резкие и сильные перепады напряжения, тем самым предохраняя аппаратуру от поломок, а жизнь человека от травм.

Для чего используется разделительный трансформатор

Квалифицированный электрик будет настаивать именно на покупке такого оборудования для бытовых либо прочих нужд. Это объясняется простотой работы устройства, его относительной доступностью и безопасностью, ведь как защищает этот аппарат от ударов тока, знает даже школьник-старшеклассник, которому известна инструкция по ТБ с уроков физики.



Если спросить профессионала, для чего нужен такой агрегат, то все просто: он работает в условиях повышенной электроопасности, на опасных предприятиях и производствах, во влажных помещениях – банях, саунах, ваннах, и даже в громкоговорителях и некотором станочном оборудовании с высоким кВт, его назначение очень широко.

Если собираетесь делать в доме ремонт, то для теплого пола просто необходимо установить УЗО. Вообще, к любому вопросу, связанному с электричеством нужно подходить очень серьезно. Допустим, в ванной существует целый свод правил безопасности при установке розеток и электрических механизмов:

• пригласить для консультации специалиста;
• минимально допустимое расстояние для установки розетки и прочих электрических механизмов – не ближе 60см к умывальнику и ванне;
• любое приспособление должно иметь высокую степень защиты от воды и конденсата;
• щиток должен располагаться на высоте взрослого человека;
• желательно, чтобы при нарушении работы он издавал звуковой сигнал.

Виды трансформаторов

В зависимости от области применения, материалов обмотки и количества фаз трансформаторы могут быть:

1. Трансформатор, предназначенный для работы с высоким напряжением (от 400 ква), называется трансформатор тока (трт). Это высоковольтный аппарат, который используется в различных релейных приспособлениях.
2. Импульсный трансформатор преобразует полученные сигналы и передает прямоугольный электрический импульс, чаще всего применяется в технике, где вч помехи через кабель питания нарушают работу или ведут к нарушению строчной развертки (приобретается до 100 ква).
3. Для преобразования синусоидального напряжения в устройствах с оцифровкой ts используется пик-транcформаторное устройство (очень популярно производство lider).
4. В некоторых устройствах обе обмотки соединены в одну напрямую, и благодаря такому конструктивному решению имеют помимо магнитной связи еще и электрическую. Это используется в автотрансформаторах.
5. Силовой прибор используют при особо высоких напряжениях, от 380в, чаще всего на производстве, выбор делается из расчета, что максимально допустимое напряжение электросети на 10 % меньше;
6. Для освещения улиц и тоннелей широко применяется безопасный разделительный трансформатор для переносного освещения. Это устройство представляет из себя компактную коробочку, в которой и расположены изолированные обмотки. Портативный прибор может быть установлен на специальную платформу, либо на дин рейку. Переносной трансформатор часто применяется на открытых местностях либо в экстремальных условиях работы.

В свою очередь разделительные трансформаторы также бывают разные. Допустим, все медицинские учреждения оснащены устройством, которое отвечает за электроснабжение для операционных, реанимационных и прочих отделений. Этот агрегат называется индивидуальный медицинский разделительный трансформатор для it-системы, и работает в пределах напряжений 220 220 В.  Очень популярные модели, производства компании allintext, одного из лидеров мировой электрической промышленности, и из отечественных производителей осо электра. Ключевой особенностью этих агрегатов является полное отсутствие связи гальванической развязки с нейтралью и фазой, благодаря чему поражение больных либо работников мед. учреждений невозможно, и проводится защита информации. При желании можно присоединить  специальный командный блок, который будет на расстоянии управлять процессом при помощи алгоритмов и программ.

Для бытовых нужд чаще всего применяется повышающий разделительный агрегат. Он может быть силовым, бытовым или промышленным; в зависимости от области применения максимально допустимое напряжение будет варьироваться в пределах 380 220 В. Его производят       однофазным и трехфазным. Работа зависит от размеров индукции в устройстве. В быту необходим для газовых котлов или прочего отопительного оборудования.

Часто применяются разделительные трансформаторы с присоединением втычным либо винтовым. Тип подключения определяется степенью безопасности модели и требованиям во время работы. Такие приспособления работают при номинальном входном напряжении 500 ква.

Как подключить трансформатор к котлу отопления

Для начала нужно отключить питание в механизмах. Теперь нам необходимо развязать гальваническую цепь, поэтому применяем трансформатор 380 380  разделительный (либо подходящий по мощности  к модели котла, но обязательно с равными сигналами входа и выхода). Желательно, чтобы предохраняющая техника имела максимальный порог напряжения на 10-15 %, чем сам котел. Теперь подключаем устройства, при работе необходимо соединение с нулевым проводом (бесперебойное), поэтому сразу же выключаем питатель фазы. Первую проверку нужно осуществить во время повторного нагрева оборудования, так советует производитель legrand, при повторном подключении к сети нужно дождаться охлаждения механизма.

Как сделать трансформатор

Ниже предоставлена рабочая схема, по которой разделительный трансформатор осуществляет работу. Как уже понятно из всего вышесказанного, это устройство не что иное, как два соединенных магнитным полем силовых приспособления. Мы предлагаем попробовать изготовить маломощный транформатор. На схеме демонстрируется две отдельные полуобмотки (данный термин означает, что обе обмотки в свою очередь делятся на какие-то части).

Разделительный сетевой трансформатор будет подключаться к сети 220 в. Две полуобмотки соединены последовательным путем (1 и 2). Их пока не трогаем, но нужно снять напряжение с 5 и 15. Наша цель, чтобы на холостом ходу напряжение уменьшилось до 216 В, так что нужно подсоединить обмотки к каркасу, он может быть корпусный, лишь бы провода не соприкасались. Теперь полуобмотки 1, 2, 5′ и 15′ стали первичными. Для проверки подсоединяем обычную лампу к контактам и включаем в сеть, но не в 220, а в 36 В, так безопаснее.

При желании можно встроить в механизм стабилизатор либо дроссель. Впоследствии это может быть как бытовой, так и компактный разделительный трансформатор для мастерской. Лучше начинать с небольших моделей, т.к. у них значительно легче монтаж.

Если подобного опыта нет, то конечно, лучше всего обратиться за помощью к специалистам. Ведь электричество – это раздел промышленности, где без определенных навыков очень сложно правильно настроить и подключить технику.



---

Медицинский разделительный трансформатор однофазный ТРО-5000М 220/220 (5500Ва, 25А, IP20)

Запрос цен и информацию по наличию и срокам направляйте по почте sale@noveg. ru

Медицинский разделительный трансформатор ТРО-5000М IP20

Медицинский разделительный однофазный трансформатор ТРО-5000М (степень защиты IP 20). Предназначен для преобразование сети типа TN-S в IT-сеть (режим изолированной нейтрали) с непрерывным мониторингом изоляции сети и параметров трансформатора.

Статьи:

Схемные исполнения: По требованию заказчика трансформаторы могут быть дополнительно оснащены автоматами нагрузки и встроенной системой АВР.

Общие характеристики трансформатор ТРО-5000М IP20

Производитель:	Полигон
Модель:	ТРО-5000М IP20
Количество фаз:	1
P ном, ВА:	5500
I ном, A:	25
Габариты (ШхВхГ мм):	272х945х350
Масса (кг):	105
Конфигурация:	напольный
Гарантия (мес. ):	36
U вх.:	220В, 50 Гц.
U вых.:	220В ±2,5%
Сопротивление изоляции трансформатора, не менее:	10 МОм
Сопротивление изоляции на выходе системы при подключенной системе контроля изоляции:	1 МОм
Максимально допустимое входное напряжение:	+ 20% от U вх.
Ток утечки, не более:	0,5 mа.
Максимально допустимая (неразрушающая) температура трансформатора:	180 °С
Допустимый диапазон температуры окружающей среды:	-10 / +350 °С
Акустический шум, не более:	25 Дб.
Установка уровня сопротивления изоляции системы контроля:	50 кОм
Время срабатывания системы контроля изоляции:	1-2 сек
Напряжение контроля сопротивления изоляции трансформатора, АС:	4150 В

Напоминаем!:

1. Согласно ГОСТ Р 50571. 28 мощность медицинского разделительного трансформатора должна быть не менее 0,5 кВА и не более 10 кВА вне зависимости от количества фаз.
2. Выходное напряжение 380 / 220В (400 / 230 В) для медицинских трехфазных разделительных трансформаторов запрещено!
3. Использование вентиляторов для охлаждения трансформаторов запрещено!

Схемные исполнения трансформатора ТРО-5000М IP20: По требованию заказчика трансформаторы могут быть дополнительно оснащены автоматами нагрузки и встроенной системой АВР.

Электрическая схема однофазного медицинского разделительного трансформатора:

Имеет:

• Обязательный сертификат соответствия: РОСС. RU.МЛ 02. В01492 (ГОСТ Р 52161.1-2004, ГОСТ Р 51318.14.1-2006, ГОСТ Р 51318.14.2-2006, ГОСТ Р 51317.3.2-2006, ГОСТ Р 51317.3.3-2008)
• Добровольный сертификат соответствия: РОСС.RU.МЛ02.Н00120 (ГОСТ Р 50571.28-2006 «Требования к специальным электроустановкам. Раздел 710. Медицинские помещения.»)
• Протокол испытаний №0327/ИСП (на соответствие МЭК 61558-2-15: 1999 «Особые требования к силовым трансформаторам медицинских учреждений», по разделам не противоречащим ГОСТ 50571.28)
• Трансформаторы серии ТР – ххххМ представляют собой законченную конструкцию с трансформаторами, автоматами по входу и выходу, системой контроля изоляции, контролем температуры трансформатора и тока нагрузки.
• Имеют выход для подключения поста дистанционного контроля «ПДК – 02». Описание. или табло контроля операционной ПКО-03.
• Трансформаторы выполняются с экранирующей обмоткой и устройством снижения пускового тока. Содержат дополнительную изолированную шину для организации транзита функционального заземления (FE).

изолирующий трансформатор 220в | Bronson TT

Описание

Серия Bronson TT

Bronson TT – тороидальный трансформатор с гальванической развязкой для эксплуатации и ремонта устройств 230 В в электрических сетях 230 и 110 вольт.

Технические характеристики

Входное напряжение	110 В или 220 В
Выходное напряжение	220 В (на входе 110 или 220 В)
Входная частота	50-60 Гц
Выходная частота	50-60 Гц без преобразования частоты Выходная частота соответствует входной частоте
Защита от перегрузки по току	Автоматические выключатели
Защита от перегрева	Вентилятор для охлаждения сердечника при нагреве высокая нагрузка
Рейтинг эффективности	98%
Тип переключателя	Переключатель питания
Гальваническая развязка	Да

Bronson TT-500

• Максимальная номинальная мощность (нагрузка мощность): 500 Вт
• Допустимая длительная нагрузка ** : 400 Вт
• ВА Номинальная мощность: 500 ВА
• Тип вилки входного напряжения / Разъемы: Кабель IEC с вилкой Schuko ЕС / Стандарт Великобритании *
• Тип вилки выходного напряжения: Винтовые клеммы и розетка Schuko ЕС ИЛИ розетка UK *
• Вес: 4. 7 кг
• Цена: 169,00 €
• Размеры: 20,6 x 19,2 x 10,0 см

Bronson TT-1000

• Максимальная мощность (нагрузка): 1000 Вт
• Допустимая длительная нагрузка **: 800 Вт
• Номинальная мощность в ВА: 1000 ВА
• Тип вилки входного напряжения / Разъемы: кабель IEC с вилкой EU Schuko / стандартной вилкой UK *
• Тип вилки выходного напряжения: Винтовые клеммы и розетка Schuko EU ИЛИ розетка UK *
• Вес: 7,7 кг
• Цена: 239 руб.00 €
• Размеры: 22,6 x 21,7 x 12,4 см

Bronson TT-3000

• Максимальная мощность (нагрузка): 3000 Вт
• Допустимая длительная нагрузка **: 2400 Вт
• ВА Мощность: 3000 ВА
• Тип входного штекера / разъемы: Винтовые клеммы
• Тип штекера выходного напряжения: Винтовые клеммы, розетка Schuko ЕС И розетка UK
• Вес: 14,5 кг
• Цена: 509,00 €
• Размеры: 26,8 x 25,7 x 14,9 см

Bronson TT-5000

• Максимальная мощность (нагрузка): 5000 Вт
• Допустимая длительная нагрузка **: 4000 Вт
• ВА Номинальная мощность: 5000 ВА
• Тип входного штекера / разъемы: Винтовые клеммы
• Выходное напряжение Тип штекера : Винтовые клеммы, розетка Schuko ЕС И розетка UK
• Вес: 21. 6 кг
• Цена: 629,00 €
• Размеры: 31,0 x 31,2 x 16,7 см

Bronson TT-8000

• Максимальная мощность (нагрузочная способность): 8000 Вт
• Продолжительная нагрузка **: 6400 Вт
• ВА Номинальная мощность: 8000 ВА
• Тип входного штекера / разъемы: Винтовые клеммы
• Тип штекера выходного напряжения: Винтовые клеммы, розетка Schuko ЕС И розетка UK
• Вес: 30,6 кг
• Цена: 879,00 €
• Размеры: 36,2 x 35.0 x 16,7 см

* Устройство поставляется (в зависимости от модели) либо с кабелем IEC с вилкой EU Schuko (вход) и розеткой EU Schuko (выход), либо с вилкой UK (вход) и UK розетка (выход). Пожалуйста, выберите модель, подходящую для вашей техники и розеток.
** Максимальная мощность при непрерывной работе (более 30 минут)

Пассивные компоненты 12V 24V 110V 220V Выход BK-50VA Трансформатор мощности управления типа BK Входные трансформаторы 220V / 380V

12V 24V 110V Выход 220V BK-50VA Управляющий силовой трансформатор типа BK Вход 220 В / 380 В

BK-50VA Трансформатор мощности управления типа BK Вход 220/380 В (выход 12 В 24 В, 110 В, 220 В): Промышленный и научный. Купить BK-50VA Управляющий силовой трансформатор BK, вход 220/380 В (выход 12 В, 24 В, 110 В, 220 В): Изолирующие трансформаторы – ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Номер модели и описание。Номер модели: BK-50VA-MV。Номинальная мощность: 50ВА。Входное напряжение: 0VAC / 380VAC。Тип выходного тока: AC。Общее。Выходное напряжение: 0В 36В 4В 1В 6,3В 80В, можно настроить。 Сопротивление изоляции: ≥0 МОм。Эффективность: переменный ток: ≥95% постоянный ток: ≥85% 。Рабочая температура: от -5 до 40 ℃, средняя температура за 4 часа ≤35 ℃ 。Имя псевдонима: разделительный трансформатор управления машиной серии BK。。。。

12В 24В 110В 220В Выход BK-50VA Тип BK Управляющий силовой трансформатор 220В / 380В Вход

Эти гавайские шорты не садятся после стирки в холодной воде или в машине.Слова, используемые в названии и / или поисковых запросах, не означают, что они лицензированы какими-либо правообладателями. Эластичный пояс со шнурком, который можно потянуть, чтобы затянуть или закрыть. Нет, не раздражает кожу вашего ребенка. Советы: у нас есть собственная ТАБЛИЦА РАЗМЕРОВ, которая отличается от других. 12В 24В 110В 220В Выход BK-50VA Трансформатор мощности управления типа BK 220В / 380В Вход . Пожалуйста, не используйте отбеливатель и горячую воду. Мужские шорты легкие и дышащие. Есть четыре размера для младенцев от шести месяцев, модные шорты для активного отдыха могут быть домашней одеждой, которую можно носить с футболкой или майкой дома или на улице, разъемом питания для мобильного телефона и т. Д. 12В 24В 110В 220В Выход BK-50VA Трансформатор мощности управления типа BK 220В / 380В Вход . Повседневная домашняя одежда и отдых. танкетка с открытым и закрытым носком для комфорта ног в течение всего напряженного дня. Пожалуйста, проверьте наши собственные данные о размерах здесь, а не в таблице размеров справа от столбца размеров, EU42 = US10 Women = подходит для длины стопы около 260 мм = 10, Jiechu – это модный магазин, который специализируется на топах и блузках, 12 В 24 В 110 В Выход 220 В BK-50VA Трансформатор мощности управления типа BK Вход 220/380 В . Пожалуйста, сверьтесь с нашей таблицей размеров для точной подгонки. Специальное покрытие на поверхности линз предотвращает помутнение и выцветание, обеспечивая надлежащее освещение и безопасность эксплуатации. Все тормозные шланги проходят испытания до 4. Обеспечивает полную защиту по периметру на 360 градусов. Характеристики: прямой хвостовик. ; подходит для: мрамора. 12В 24В 110В 220В Выход BK-50VA Трансформатор мощности управления типа BK 220В / 380В Вход .

Трансформатор 220 В до 208 В | Продукты и поставщики

напряжение: 200, 208, 230, 240?

220 В – это старая пословица, еще с тех времен, когда большинство подключений 220 в наши дни здесь, в США, будут варьироваться от 230 до 240 В….. Вы можете использовать один из старых сварочных аппаратов, построенных еще, когда 208 В было стандартом, и который был разработан для работы примерно на 208 В однофазной … только около 200 В, как старый средний 208 В, он скоро сожжет трансформатор.

Некоторые вопросы по электрике – Форумы самопомощи

Однако в Европе типичным является 220 В или 230 В, поскольку это происходит от трехфазной системы WYE на 380 или 400 В….. Как упоминалось выше, 208 В – это напряжение, доступное в трехфазной системе WYE 208 В / 120 В. …. Что касается всего тока, возвращающегося к трансформатору через нейтраль, это НЕ верно.

CR4 – Резьба: 208 В, 3 фазы, обслуживание

В ответ на №4. …. Re: 208 В, 3 фазы. …. В распределительной сети 208 В, 3 фазы, подключенная по схеме Y, считается номинальной 220 В….. без балансировки всех трех ветвей или протекания тока в нейтрали от трансформатора (требуется в любом…

Обнаружение частичного разряда силового трансформатора с литой изоляцией

С помощью резистивного делителя напряжения, как показано на рис.4. (а), трехфазные напряжения снимаются с напряжения 220В. выход. …. происходит частичный разряд, три сигнала частичного разряда катушки и фазное напряжение выводятся на четырехканальный Tektronix…. Мы изменить фазное напряжение, затем измерить частичный разряд от силового трансформатора. …. 11,4 кВ / 208 В 1000 кВА СИЛОВОЙ ТРАНСФОРМАТОР TEK 2012 СФЕРА S.

CR4 – Резьба: трехфазный однофазный трансформатор

Ваш ответ – лучший из множества, поскольку я помню, что в Siemens Eqpt были управляющие трансформаторы, имеющие 220 В и 380 В [которые мы обычно называем 440 В] для обеспечения двойного подключения i / p….. В ответ на №1. …. Re: Трансформатор 3 фазы на 1 фазу. …. Источник: 480 В / 3 полюса, нагрузка: 208 В / 1 полюс, 30 кВт, FLA = 144 А.

Синхронизация трехфазных преобразователей и реализация виртуальной микросети с использованием концепции Power-Hardware-in-the-Loop

… Показать опорное напряжение для PEBB_I (480 В- боковой преобразователь) и PEBB_II (преобразователь на стороне 208 В). …. Первоначально инвертор PEBB_I был настроен на источник 0 В, а выход усилителя напряжения также установлен на ноль. …. PEBB_I к напряжениям интерфейса повышающего трансформатора треугольник / звезда с LC-фильтром пульсаций (SVM; Канал 2: 50 В / дел; Канал 3: 20 В / дел …. 220.

CR4 – Thread: Проблемы с напряжением для новой машины

И да, это правда, что машина, рассчитанная на 208В, «будет работать» и на 220В, и на 230В тоже….. Я настоятельно рекомендую вам либо приобрести станок, соответствующий вашему напряжению, либо получить свое …. Недавно мы установили несколько меньший токарный станок с ЧПУ (номинальный ток 60 А при 208 В). …. Многие машины в этой секции питаются от трансформатора 75 кВА 480-208 В.

CR4 – Тема: Электротехника

Вы не должны использовать источник питания 220 вольт в системе на 110 вольт, так как компоненты будут получать…. В спецификациях, которые были отправлены мне по факсу с завода, у которого мы его купили, говорилось только, что требования к машине были 200 В при 30 кВт. …. Пресса все же пришла с соответствующим трансформатором. …. Примерно 208 В @ 28,1 кВт для серводвигателей и компьютеров.

Коррекция входного напряжения

Это должно упростить поиск подходящего трансформатора….. В американских жилых домах от линий электропередач у вас есть сеть 120v / 208v или 110/220 вольт, и что это… U подключаете мультиметр от 1hot к нейтрали. если вы… горячо получите 220в. это все еще рассматривается …

Разработка и внедрение высокоскоростной системы сбора данных с высоким разрешением для контроля мощности на служебном входе в здания.

Установка в жилом доме, за исключением многоквартирного, обычно подразумевает мониторинг одноквартирных домов. фаза, 220В, типа Эдисона, 3-х проводная связь….. Если не подключен к системе мониторинга или при установке на проводники под напряжением могут возникать опасные потенциалы (напряжения) на трансформаторе. терминалы. …. Дополнительные трансформаторы 480 В / 208 В (по одному на каждом этаже) были между датчиками мониторинга и всеми загружается в…

Naagar Enterprises Изоляционный понижающий трансформатор 5 кВА, 220 В, 440 В, 17000 рупий за единицу

Изоляционный понижающий трансформатор Naagar Enterprises 5 кВА, 220 В, 440 В, 17000 рупий за единицу | ID: 21692201333

Спецификация продукта

Мощность	5 кВА
Входное напряжение	440 В
Фаза	Трехфазная
Марка	Naagar Enterprises
Выходное напряжение	220 V
Тип охлаждения	Сухой тип
Уровень энергоэффективности	Выше 95%
Частота	50 Гц
Материал	MS
Температура окружающей среды	75 ° C

Заинтересовались данным товаром? Получите последнюю цену у продавца

Связаться с продавцом

---

О компании

Год основания 1991

Юридический статус Фирмы Физическое лицо – Собственник

Характер бизнеса Производитель

Количество сотрудников До 10 человек

Годовой оборот R. 50 лакх – 1 крор

Участник IndiaMART с октября 2015 г.

GST07BSCPK2634M1ZM

Naagar Enterprises была основана в 1991 в Нью-Дели, Дели . Наша организация занимается производством и поставкой изолирующего трансформатора премиум-класса , стабилизаторов напряжения сервопривода, регулятора напряжения сервопривода, бывших в употреблении трансформаторов, аппарата точечной сварки, автоматического регулируемого диммера и т. Д. Наша цель – поставлять продукцию высшего качества, соответствующую международным стандартам качества. Кроме того, наши контролеры качества проводят различные тесты, чтобы гарантировать доставку клиенту высококачественной продукции.

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Китайский производитель трансформаторов, стабилизатор напряжения, поставщик повышающих и понижающих трансформаторов

Популярные стабилизаторы напряжения

Цена FOB: 600 долларов США / Кусок

Мин. Заказ: 5 кусков

Связаться сейчас

Цена FOB: 270 долларов США / Кусок

Мин.Заказ: 10 кусочков

Связаться сейчас

Цена FOB: 270 долларов США / Кусок

Мин.Заказ: 10 кусочков

Связаться сейчас

Цена FOB: 2 761 долл. США / Кусок

Мин.Заказ: 5 кусков

Связаться сейчас

Цена FOB: 815 долларов США / Кусок

Мин.Заказ: 5 кусков

Связаться сейчас

Цена FOB: 122 доллара США / Кусок

Мин.Заказ: 20 шт.

Связаться сейчас

Цена FOB: 4 626 долларов США / Кусок

Мин. Заказ: 5 кусков

Связаться сейчас

Цена FOB: 2 761 долл. США / Кусок

Мин.Заказ: 5 кусков

Связаться сейчас

Популярные трансформеры

Цена FOB: 332–530 долларов США / Кусок

Мин.Заказ: 5 кусков

Связаться сейчас

Цена FOB: 272–696 долларов США / Кусок

Мин. Заказ: 5 кусков

Связаться сейчас

Цена FOB: 717-760 долларов США / Кусок

Мин.Заказ: 5 кусков

Связаться сейчас

Цена FOB: 272–696 долларов США / Кусок

Мин.Заказ: 5 кусков

Связаться сейчас

Цена FOB: 332-742 доллара США / Кусок

Мин. Заказ: 5 кусков

Связаться сейчас

Цена FOB: 332–530 долларов США / Кусок

Мин.Заказ: 5 кусков

Связаться сейчас

Цена FOB: 482–757 долларов США / Кусок

Мин.Заказ: 5 кусков

Связаться сейчас

Цена FOB: 272–696 долларов США / Кусок

Мин. Заказ: 5 кусков

Связаться сейчас

Рекомендовано для вас

Цена FOB: 3 561 долл. США / Кусок

Мин.Заказ: 5 кусков

Связаться сейчас

Цена FOB: 250 долларов США / Кусок

Мин.Заказ: 10 кусочков

Связаться сейчас

Цена FOB: 2796 долларов США / Кусок

Мин. Заказ: 5 кусков

Связаться сейчас

Видео

Цена FOB: 818 долларов США / Кусок

Мин.Заказ: 5 кусков

Связаться сейчас

Видео

Цена FOB: 1665 долларов США / Кусок

Мин.Заказ: 5 кусков

Связаться сейчас

Цена FOB: 815 долларов США / Кусок

Мин. Заказ: 5 кусков

Связаться сейчас

Цена FOB: 775 долларов США / Кусок

Мин.Заказ: 5 кусков

Связаться сейчас

Цена FOB: 1665 долларов США / Кусок

Мин.Заказ: 5 кусков

Связаться сейчас

Профиль компании

{{util. each (imageUrls, function (imageUrl) {}} {{})}} {{if (imageUrls.длина> 1) {}} {{}}}

	Тип бизнеса:	Производитель / Завод
	Основные продукты:	Трансформатор , Стабилизатор напряжения , Источник питания переменной частоты
	Количество работников:	22
	Год основания:	2007-11-16
	Сертификация системы менеджмента:	ISO 9001, ISO 22000
	Среднее время выполнения:	Время выполнения заказа в пик сезона: в течение 15 рабочих дней Время выполнения заказа в межсезонье: в течение 15 рабочих дней

Информация с пометкой “” проверена SGS

Шэньчжэнь Xingke Rong Technology Co. , Ltd, которая является высокотехнологичным предприятием в Шэньчжэне. Была основана в 2007 году, уже получила международную сертификацию системы качества ISO-9001, сертификацию ЕС CE, сертификацию SGS, полевую сертификацию Alibaba Onsitecheck. Сосредоточьтесь на производстве трансформаторов, регуляторов напряжения, источников питания с переменной частотой, источников питания и продаж ИБП. Он стремится предоставлять высококачественные и надежные решения по защите электропитания для всех важных задач энергетического оборудования и …

Повышающие и понижающие трансформаторы

для систем изоляции

При обращении с электрическими и электронными устройствами необходимо соблюдать меры предосторожности.Особое внимание следует уделять мерам безопасности при передаче электроэнергии от источника (переменного тока) к оборудованию, изолированному от источника питания. Именно тогда на сцену выходят трансформаторы (также называемые изолирующими трансформаторами).

Изолирующие трансформаторы 1: 1 считаются более безопасными, чем сразу после подключения к сети. потому что с трансформаторами вы можете контролировать или ограничивать ток питания. Кроме того, эти трансформаторы известны тем, что предлагают гальваническую развязку для защиты от поражения электрическим током.

Роль повышающих / понижающих трансформаторов при преобразовании 110 В в 220 В и 220 В в 110 В

Чтобы понять роль трансформаторов в преобразовании напряжения, давайте рассмотрим отдельно повышающие и понижающие модели.

Роль трансформаторов в обеспечении изоляции 1: 1

Изоляция электроэнергии в стороннем устройстве требуется в различных приложениях по соображениям безопасности. Трансформатор играет важную роль в достижении такой изоляции.Конструкция трансформатора такова, что существует емкостная связь между первичной и вторичной обмотками. Такая емкость приводит к передаче переменного тока от первичной обмотки ко вторичной.

Изолирующие трансформаторы, разработанные Custom Coils, отличаются превосходным качеством и высокими эксплуатационными характеристиками. Наша команда высококвалифицированных инженеров помогла в разработке и производстве трансформаторов, которые гарантируют полную безопасность ваших электрических устройств.

Реальные применения трансформаторов, относящиеся к 1: 1: изоляция

Ниже приведены некоторые приложения, в которых используются трансформаторы нестандартных катушек для изоляции электроэнергии:

• Датчики мощности
• Электроснабжение эквивалентного или более высокого уровня
• Тестирование электроники
• Импульсные трансформаторы
• Поставщики энергии для судов / лодок

Помимо вышеупомянутых применений, наши изолирующие трансформаторы способны защищать от шума переменного / постоянного тока, скачков напряжения и электрических искр.

TE – ОДНОФАЗНЫЕ ИЗОЛЯЦИОННЫЕ И БЕЗОПАСНЫЕ ТРАНСФОРМАТОРЫ от 50 ВА до 3000 ВА

Описание

ОДНОФАЗНЫЕ ИЗОЛЯЦИОННЫЕ И БЕЗОПАСНЫЕ ТРАНСФОРМАТОРЫ от 50 ВА до 3000 ВА

выходное напряжение	последние 3 цифры кода
12-24В	001
24-48 В	002
55-110 В	003
110-220 В	004

Размеры

мощность ВА	арт.	потери Вт	Imp. В %	мм.						вес кг	ящик
				а	б	c	d	e	f
50	TE009…	7	11	77	90	75	56	47	4	1,1	MB01
100	TE029…	15	8.5	86	100	82	63	55	5	2,2	MB01
200	TE059…	21	5,8	98	110	90	78	70	5	3,5	MB02
300	TE079…	26	4,6	122	110	112	90	76	6	4.5	MB03
500	TE119…	46	4,5	122	120	112	90	86	6	6,0	MB03
750	TE169…	55	3,9	152	120	145	125	93	6	8,9	MB04
1000	TE179…	58	3.9	152	110	140	125	103	6	8,9	MB04
1500	TE199…	77	3,7	152	120	140	125	113	6	12,5	MB04
2000	TE219…	93	3,5	184	120	170	150	122	8	18.0	MB05
3000	TE249…	120	3,5	194	130	180	160	125	8	21,2	MB06

мощность ВА	Мгновенно. мощность VA		КПД		регулировка напряжения
	cos-phi = 0,5	cos-phi = 0,3	cos-phi = 1	cos-phi = 0.45	cos-phi = 1	cos-phi = 0,45
50	85	125	0,80	0,61	6,6	2,6
100	230	310	0,84	0,71	5,2	2,3
200	590	830	0,85	0,73	4,5	2,2
300	745	910	0.88	0,77	5,3	2,8
500	1180	1500	0,91	0,82	4,1	2,2
750	2002	2680	0,93	0,84	3,1	2,0
1000	2690	3390	0,93	0,94	2,5	1,5
1500	4040	4980	0.94	0,87	1,7	1,5
2000	5600	6400	0,95	0,88	1,7	1,5
3000	9400	11600	0,95	0,87	1,7	1,5

Дополнительная информация

потенциал	50, 100, 150, 200, 300, 400, 500, 750, 1000, 1500, 2000, 3000
натяжение вторичного	12-24, 24-48, 55-110, 110-220

.
