Понижающий трансформатор для лент и светодиодных ламп с 220 до 12 вольт

Сегодня мы поговорим про трансформаторы для светодиодных ламп и лент оформления, которые понижают ток из центральной сети в 220 V до 12 вольт. Узнаем что такое понижающий трансформатор и для чего он нужен, как помогают экономить, и продолжать рабочие часы светодиодным лампам. Увидим их в живую и определим какой мощности купить понижающий ток трансформатор на одну или группу светодиодных лент, ламп.


Краткий экскурс, что такое понижающий трансформатор:

Трансформаторы для ламп* мы обсуждали в одноимённой теме (см.ссылку), а понижающий ток трансформатор для светодиодных ламп с 220 вольт на 12 является обычным трансформатором который мы уже обсуждали, просто люди по разному их называют, порою используя ненужные уточнения. Ну раз пользуется спросом, то нужно рассмотреть!

Понижающий трансформатор нужен и используется для прямого подключения к бытовой электросети. В него поступает на прямую от центральной электросети 220 вольт, а он уже понижает из 220 вольт до 12 и стабилизирует поступающий ток, сглаживая его перепады и скачки.

Далее, от понижающего трансформатора происходит подключение к светодиодной или группе светодиодных ламп и светодиодных лент. Которые и питаются постоянным напряжением в 12V.

Заметка в тему! Светодиодная лед лампа рассчитана на 4000 рабочих часов. Не используя понижающего трансформатора, а используя диод, срок службы сокращается до 1200 часов бесперебойной работы.

В помещения с повышенной влажностью и температурами: бассейны*, сауны, бани и т.д, устанавливается специальный понижающий трансформатор устойчивый к воде, а также, общая нагрузка светодиодных ламп, не должна составлять 60%!Чуть ниже будут представлены понижающие ток трансформаторы для светодиодных ламп с 220 до 12 V и параметры, с краткими характеристиками к ним.Купить понижающие трансформаторы и уточнить цену на данный момент, можно обратившись в форму обратная связь*.

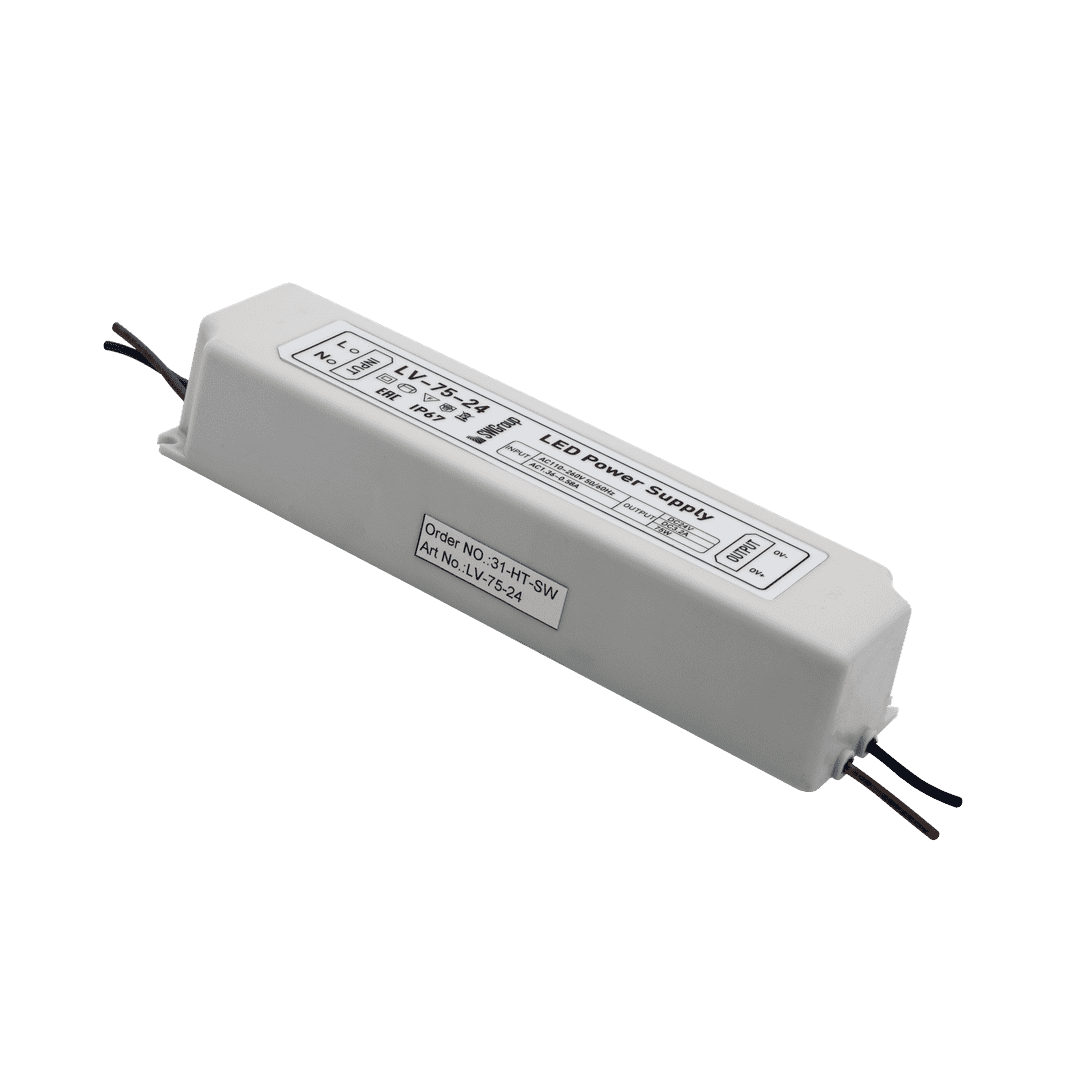

На фото представлены следующие типы и виды понижающих трансформаторов с разными характеристиками: вольтаж, размер, мощность:

Дешевая серия, но не значит что плохая – PS12, PS25, PS36, PS40, PS50;

Более дорогие – PS60W, PS100W, PS150W, PS200W;


Определяем какой нам нужен понижающий трансформатор. Определиться с выбором понижающего трансформатора достаточно просто, можно написать нам и мы подскажем, но для уверенных в себе людей, это делается так:- Складываем вместе мощность всех светодиодных приборов, которые будут находиться в одной комнате, так как в большинстве случаев понижающий ставится один и к полученному результату накиньте 20%.

Ну допусти! У вас в комнате пять ламп. 5 * на 12 вольт, получается 60 вольт. Теперь 60 вольт делим на 20, получается значение 3, которое прибавляем к 60. Получается общая нагрузка которая будет идти на понижающий трансформатор, составляет 63 вольта. Это значит, что трансформатор номиналом в 60 вольт нам уже не подходит. Нужно покупать на 100 вольт или убирать одну лампочку. Ну а так как, мало света не бывает и хорошее освещение добавляет настроение, улучшает кровообращение, то добавим ещё пару ламп.


Видео в тему, в котором автор рассказывает почему всё таки нужно устанавливать понижающий трансформатор для светодиодных ламп.

При приборетении устройства, ответственные производители прилагают к нему документацию. В ней указана схема. Устанавливают трансформаторы на 12 вольт для светодиодов в соответствии с указанной схемой. Также, для стабильного питания элементов освещения важно придерживаться всех правил, указанных в инструкции.

Самым правильным решением станет купить трансформатор для светодиодных ламп в интернет-магазине. Под каждой моделью указаны ее технические характеристики. Это поможет вам правильно подобрать адаптер.

На вопрос, какой трансформатор нужен для светодиодных ламп можно смело ответить – диммируемый. Дело в том, что вышеуказанный прибор поможет вам сэкономить на электроэнергии довольно-таки круглую сумму. Предназначен диммируемый трансформатор для светодиодных ламп для регулировки освещенности светодиодных ламп т.е. регулировки яркости их свечения. С его помощью вы сможете регулировать освещение, когда вам это будет нужно. Что же касается установки прибора, она осуществляется в месте разрыва цепи питания осветительного прибора.

Понижающие трансформаторы 220 12 для светодиодных ламп

предназначен для подключения к бытовой электросети (220 вольт) светодиодных ламп и ленты, рассчитанных на пониженное напряжение (12V, 24V, 36V) постоянного или переменного тока.

Каждый из представленных светодиодных трансформаторов 220 – 12 обеспечивает стабильное выходное напряжение 12V, что гарантирует долгий срок службы подключённого светодиодного оборудования. Также имеется несколько моделей электромагнитных трансформаторов на 24 и 36 вольт.

Каталог трансформаторов 220 – 12 вольт

Как определить нужную мощность понижающего трансформатора?

Выбрать трансформатор очень просто: сложите мощности всех низковольтных источников света, которые Вы собираетесь подключить к трансформатору, и к полученному числу добавьте 20%. В результате вы получите минимальную номинальную мощность необходимого светодиодного трансформатора.

Диапазон мощностей, имеющихся у нас в продаже понижающих трансформаторов 220 – 12/24/36 вольт, позволяет подобрать трансформатор для любого случая.

Понижающие трансформаторы 12 вольт. Разные виды и ракурсы.

Мы не рекомендуем производить установку трансформатора в местах с повышенной влажностью и/или температурой, например, в сауне или бассейне.

Зачем трансформатор, если проще установить лампы на 220 вольт?

Возможно, что и проще, но мы всегда рекомендуем по возможности устанавливать светодиодные лампы на 12 вольт в паре с 12-и вольтовым трансформатором постоянного тока. Первичные затраты у Вас не увеличатся, так как лампы на 12 вольт стоят дешевле своих 220-и вольтовых аналогов, и эта разница покрывает цену трансформатора. Но при этом Вы получаете существенный плюс – надёжность. Светодиодные лампы работают долго, но срок службы 12-и вольтовых светодиодных ламп, как правило, ещё больше, т.к. они дополнительно защищены (от электронных шумов и бросков напряжения в электросети) внешним мощным понижающим трансформатором.

Где купить понижающий трансформатор 220 – 12/24/36 вольт?

В нашем интернет-магазине Вы можете выбрать и купить понижающий трансформатор 220 – 12/24/36 вольт. Мы осуществляем доставку по России и СНГ.

Вы спрашивали – мы отвечали

  • Здравствуйте! Подскажите, если в 2-х комнатную квартиру установить встроенные потолочные светодиодные светильники, то насколько далеко можно разнести местоположения трансформаторов и светодиодных ламп?
    Не повлияет ли удалённость трансформатора от светодиодной лампы на срок службы и работу последней, если расстояние между ними составляет 10-15 метров?
    Обычно рекомендуется не превышать 5 метров длины от трансформатора до лампы.
  • Рассматриваю вопрос установки трансформатора 220/12 и использования светодиодных ламп в помещении парилки и помывочной комнаты в бане. Подскажите, есть ли у трансформаторов гальваническая развязка? Возможно ли их применение в таких условиях?Нет, трансформаторы нельзя использовать в помещениях с повышенной влажностью.
  • Здравствуйте, не подскажете, как правильно подключить трансформатор ps200w?Клеммы всех трансформаторов 220-12 подписаны одинаково.
  • У меня в люстре стоят 12 ламп галогеновых 12v цоколь G4. Хочу заменить галоген на LED.
    При замене галогенок (12шт х 20ватт) на LED (12шт х 2 ватт) хочу поменять трансформатор на понижающий 220 -12 вольт постоянного тока.
    Хватит ли мне трансформатора 30 ватт или запас нужно делать больше? Спасибо большое.
    Если речь идёт о наших светодиодных лампах G4 на 2 ватта, то трансформатора такой мощности заведомо хватит.
  • Для 50 светильников со светодиодными лампами 5вт какой мощности нужен понижающий трансформатор?Мощность трансформатора рассчитать просто: нужно сложить мощности всех подключённых светодиодных ламп и увеличить .
  • У меня установлен трансформатор на 150 Ватт, к нему подключено 4 точечных светильника по 35 Вт (4х35=140Вт). Хочу заменить лампы на LED. Мощность ламп будет, например 4х3=12 Ватт. Вопрос: что делать с трансформатором?Мы уже отвечали на подобный вопрос, но касательно ламп с цоколем G4.
  • У меня в квартире установлено много галогеновых ламп на 12 вольт. Это лампы с отражателем диаметром 50мм и маленькие пальчиковые лампы, цоколь у них, кажется, G4. При замене этих ламп на LED G4 нужно ли мне будет менять установленные понижающие трансформаторы?
    Если у Вас установлены старые электронные трансформаторы (их легко опознать – они всегда маленькие, трансформатор на 50 .

Задайте свой вопросРАСПРОДАЖА! Цены снижены до 60%! Подходят для:Светодиодные лампы Е27 на 12, 24, 36 вольтСветодиодная лента 12 вольтСветодиодные прожекторы 12 вольт, 24 вольтаРасстояние от трансформатора до ленты или лампыВопросы покупателей Вы спрашивали – мы отвечалиНаши ответы на несколько сотен самых распространённых вопросов: как не ошибиться при выборе, как правильно подключить, решения проблем.Популярные статьи

  • Чем грозит покупка дешевых светодиодных ламп?Зачем платить больше, если лампу той же мощности можно на рынке купить дешевле? Мы купили на рынке три дешёвые лампы, разобрали их и покажем Вам, что Вы
    реально
    получите вместе с подобными “изделиями”.
  • Что такое светодиодная лампа?Короткий ответ на этот вопрос и несколько слов о наших светодиодных лампах ТАУРЭЙ.
  • Недостатки светодиодных лампУ светодиодных ламп есть и недостатки. Для кого-то они могут оказаться существенными.
  • Температура света – что это?Популярно о цветовой температуре, что это такое, и как получилось, что свет измеряется в градусах.

Новости и акции

  • 05.11.2019Поступление в продажу новой ландшафтной светодиодной лампы F18-2S на 24, 36, 48 вольт
  • 05.06.2019Ожидается поступление светодиодных матриц и прожекторов мощностью до 500 ватт с белым нейтральным светом, для сетей 110/127/220 вольт и для 12-24 вольт.
  • 02.10.2018Очередное поступление низковольтных светодиодных ламп Е27 на 12, 24, 36 вольт мощностью от 3 до 12 ватт.
    Новые мощные прожекторы на 500 ватт.
  • 01. 10.2018Новая продукция – линейка низковольтных светодиодных прожекторов на 12-24 вольт пополнилась моделями на 60 ватт. Также в продаже новые драйверы на 70 и 80 ватт.
  • 28.09.2018Поступление новых недорогих светодиодных ламп Е27 на 24/36/48 вольт. Две модели бренда «Край Света» на 8 и 10.5 ватт.

Особенностью светодиодных лампочек является низкое напряжение питания. В этом кроется секрет долговечности и экономичности приборов. Использование ламп на 220 В возможно не всегда, поэтому часто приходится выбирать низковольтные аналоги. Например, для установки во влажные помещения.

Для питания каждого из них требуется собственный источник, или драйвер. Его функции может выполнять трансформатор для светодиодных ламп 12 вольт, способный одновременно подавать энергию на несколько устройств. Рассмотрим вопрос внимательнее.

Какие трансформаторы лучше использовать для светодиодов

Для питания светодиодов нужны трансформаторы, преобразующие переменное напряжение 220 В (стандартное сетевое значение) в постоянный ток (в нашем случае —12 В). При этом, надо, чтобы никаких пульсаций напряжения после диодного моста не возникало, для чего используются сглаживающие конденсаторы. Это ограничивает возможности обычных блоков питания, которые не могут обеспечить достаточного качества и мощности выдаваемого напряжения.

Рассчитывать на то, что можно подключить лампу к стандартному выпрямителю, не следует — можно испортить светильник или получить неравномерное свечение, с пульсациями или мигающим режимом. Стандартный электронный драйвер, установленный в LED лампу на 220 В, тоже не подойдет — его мощность рассчитана только на единственный прибор и не позволит присоединить дополнительную нагрузку.

Необходимо учитывать недостатки:

  • большие габариты;
  • во время работы он издает гул, который со временем усиливается;
  • потребление энергии довольно высокое, поскольку КПД устройства составляет 50-70%, все остальное — потери на нагрев и гул;
  • сложность скрытого монтажа — объемный блок непросто куда-то спрятать.

Эти минусы ограничивают применение трансформаторов в пользу импульсных источников. Однако, среди любителей и домашних мастеров они получили широкое распространение из-за надежности, дешевизны и простоты применения.

Важно! Нередко трансформаторами называют драйвера или источники другого типа. Это неверно, но на практике используется достаточно часто. Поэтому всегда надо уточнять, о каком именно устройстве идет речь.

Понижающие ток трансформаторы для светодиодных ламп и лент с 220 вольт до 12

Для подключения светодиодных лент или ламп используются специальное устройство (драйвер электронный), преобразующее 220 В в постоянное напряжение 12 В с заданной мощностью. Приобрести такой драйвер отдельно возможно не всегда, и обходится он не дешево. Это стало причиной изготовления альтернативных источников питания на базе трансформатора.

Здесь необходимо сразу учесть, что одним только подключением устройства вопрос решить не удастся. Дело в том, что на выходе трансформатора будут необходимые 12 В, но переменного тока. Поэтому после трансформатора понадобится установить диодный мост, который выдает пульсирующее напряжение. Это уже не переменка, но и от постоянной осциллограммы еще очень далеко.

Для того, чтобы получить качественную прямую на осциллограмме, надо параллельно выходу диодного моста поставить конденсатор такого номинала, чтобы полностью исключить пульсации тока. Чем больше его емкость, тем ровнее будет график, но слишком большие значения емкости также вредны. Возникает большой пусковой ток, который может быть опасным для осветительных приборов. Поэтому надо подбирать номинал так, чтобы график получался максимально ровным, но не более того.

Основным преимуществом трансформаторного источника является полная гальваническая развязка с сетью питания 220 В. Это важно именно для домашних мастеров и любителей украшать свои комнаты светодиодными лампами. Если при выполнении каких-либо работ человек прикоснется рукой к оголенным контактам, ничего страшного не произойдет.

Подключение при помощи обычного трансформатора

Использование обычного трансформатора в комплекте с диодным мостом и сглаживающим пульсации конденсатором является неплохим альтернативным вариантом питания светодиодных приборов. Схема работает в обычном режиме — трансформатор понижает напряжение до нужного значения, диодный мост выпрямляет его, а конденсатор устраняет пульсации, окончательно стабилизируя график.

Однако, у такой схемы есть серьезный недостаток — она не способна ограничивать силу тока. То есть, при последовательном подключении лампочек будет теряться яркость свечения — одно значение напряжения будет делиться на число светодиодных ламп. Если включить их параллельно, напряжение на каждой будет одинаковым, но ток потребления возрастет вдвое.

Важно! Если потребителей будет достаточно много, есть серьезная опасность сжечь источник питания (и хорошо, если дело ограничится только им). Это обстоятельство делает расчет и подключение блока питания на базе трансформатора довольно ответственным делом.

При подключении важно не перепутать контакты на обмотках трансформатора. Их предварительно прозванивают и отмечают маркером, чтобы не перепутать. Диодный мост либо собирают из отдельных элементов, либо используют готовые полупроводниковые сборки. При этом, важно сразу уточнить, какой тип имеется в наличии, так как существуют полумосты и полноценные сборки. Первые дают низкое напряжение и очень сильные пульсации, поскольку оставляют только колебания одной стороны графика. Вторые более предпочтительны, их график ровнее, а напряжение может быть выше.

Специальные трансформаторы для светодиодных светильников

Альтернативным вариантом источника напряжения, который некоторые пользователи тоже называют трансформатором, является импульсный блок. Он устроен совершенно иным образом. В частности, отсутствует массивный и шумный входной трансформатор. Основным узлом является преобразователь, изменяющий сетевую синусоиду на импульсный график. Схема работы такого устройства довольно сложна и заслуживает отдельного рассмотрения.

Иногда предпринимаются попытки подключать 12 В светодиодные лампочки через трансформатор для галогенок. На первый взгляд, напряжение подходит, все должно нормально работать. На практике получается, что светодиодные лампы дают несвойственный им оттенок, при увеличении нагрузки начинают пульсировать, мигать. Оказывается, на таких блоках не напрасно наносится эта предупреждающая надпись — там установлены высокочастотные трансформаторы, не подходящие для нормальной работы светодиодных ламп.

Обычная частота сетевого тока — 50 Гц, а у источников питания для галогенок рабочее значение находится в диапазоне 30000-50000 Гц. Кроме того, они предназначены для работы с определенной минимальной нагрузкой. Если мощности светодиодных ламп не будет хватать, блок просто отключится. Дополнительной проблемой становится полярность — для галогенок она не имеет значения, поэтому на выходе плюс и минус не указываются.

Схемы подключения

Существуют две схемы подключения источника питания к светодиодным лампам:

  • источник со стабилизированным током;
  • блок со стабилизированным напряжением.

В случае использования трансформатора для светодиодных ламп 12 В следует выбирать схему со стабилизацией по току. Количество приборов потребления будет определяться только мощностью устройства, что легко рассчитать простым делением общего значения на величину показателей единицы. Второй вариант также может быть использован, но в этом случае понадобится установить дополнительный токоограничивающий резистор. Его номинал рассчитывается для каждого случая отдельно. Самым простым способом расчета станет использование онлайн-калькулятора, обладающего вполне достаточной точностью.

Простейшая схема подключения выглядит следующим образом:

  • TV1 — трансформатор, подключенный к источнику 220 В;
  • VD — диодный мост;
  • C1 — конденсатор, сглаживающий пульсации.

К контактам «+» и «-» подключаются лампы. Трансформаторы для светодиодных светильников просты в сборке и практически не нуждаются в настройке.

Основные выводы

Использование трансформаторов для светодиодных ламп имеет некоторые особенности:

  • доступность, дешевизна трансформаторов;
  • есть возможность переделать устройство с другими параметрами под нужное напряжение;
  • схема безопасна при выполнении каких-либо работ, так как гальванически развязана с сетью питания.

Однако, есть и некоторые недостатки:

  • прибор получается громоздким и тяжелым;
  • во время работы он издает гул;
  • требуется надежное ограничение по силе тока, иначе трансформатор сгорит от перегрузки.

Суммируя эти особенности, можно сделать вывод об ограниченной сфере использования такого источника. Он подойдет для несложных экспериментов или опытов с подсветкой. В то же время, трансформатор недорог, прост в изготовлении и ремонте, что делает его наиболее предпочтительным для домашних мастеров, любителей технического творчества.

Свои варианты конструкции или другие замечания излагайте в комментариях.

Трансформатор LED BLV Trafo Luxia 0-60W 230-12V IP44 для светодиодных ламп
Артикул: 456001
Трансформатор BLV для светодиодных ламп мощностью 60 Ватт с напряжением 12 Вольт.

BLV (БЛВ)

Трансформатор LED BLV Trafo Luxia 0-105W 230-12V для светодиодных ламп
Артикул: 456002
Трансформатор BLV для светодиодных ламп мощностью 105 Ватт с напряжением 12 Вольт.

BLV (БЛВ)

Трансформаторы для светодиодных ламп 12В

В нынешнее время светодиодное освещение получило большое распространение и применение в различных сегментах повседневной деятельности человека, которая может быть как рабочей, так и бытовой сферой. Благодаря своей безвредности и экономичности светодиодные лампы в ближайшем будущем вытиснут устаревшие источники света (лампы накаливания, люминесцентные источники света) из обихода. Однако для стабильной и безотказной работы светодиодных ламп необходимы некоторые устройства, которые обеспечивают их свечение. Одним из таких модулей является трансформатор. В основном используются 12В трансформаторы, хотя есть и более мощные модули, такие как 24В и более мощные.

Трансформатор нужен для того, чтобы светодиодный источник света можно было подключить к центральной электросети, в которой напряжение равно 220В. Фактически трансформатор понижает сетевое напряжение равное 220В до необходимого лампе 12В. Благодаря трансформатору, пользователь может быть уверенным в том, что на светодиодную лампу будет подаваться стабильное напряжение в 12В, без каких-либо колебаний, которые могут присутствовать в центральной электросети. Трансформатор производит сглаживание любых колебаний напряжения, и выдаёт стабильную величину в 12В. За счёт этого, пользователь может быть уверенным в том, что его светодиодная лампа не сгорит, или не уменьшит свой запас работы/часов, который заложен производителем на протяжении всего срока эксплуатации.

Трансформатор на 12В может быть различной формы и отличаться дополнительными характеристиками. Все без исключения устройства обладают двумя основными показателями: мощность, защита корпуса. В основном применяются трансформаторы со степенью защиты IP20, хотя есть образцы и IP44, IP65. За счёт своей различной степени защиты, у пользователя есть возможность применять трансформатор отдельно от источника света и устанавливать его как в закрытом пространстве, так и в открытом, где он может быть подвержен различным воздействиям окружающей среды. Существует множество разработок и технологий, с помощью которых производитель способен выпускать герметичные трансформаторы, прекрасно подходящие для подводных светодиодных источников света (декоративное освещение бассейнов). Относительно мощности, пользователь должен чётко понимать какое количество светодиодных ламп будет у него подключено к трансформатору, и соответственно рассчитать их общую мощность. К примеру, если человек приобретёт трансформатор, имеющий минимальную нагрузку 15W, а подключит к нему две лампы по 6W, которые в сумме дадут всего лишь 12W, тогда ни какой стабильной работы источников света не будет. Данный пример показывает, что при выборе трансформатора, пользователь должен знать какие потребители питания будут к нему подключены, дабы избежать избыточности или несовместимости устройств. При выборе трансформаторов 12В для светодиодных ламп, так же стоит обратить внимание на фактор диммирования и защищённости устройств от перегрева, а так же короткого замыкания. В основном все ведущие фирмы по электрооборудованию, предоставляют данные опции и модификации в своих трансформаторах, которые предлагают пользователю.

Блоки питания для светодиодных ламп 12 вольт

При замене галогеновых ламп на 12В в точечных светильниках светодиодными часто возникает вопрос: «нужно ли менять источник питания?». Для галогенок использовали электронные трансформаторы с выходным напряжением 12 вольт, а для светодиодных ламп продаются специальные блоки питания (БП) с выходным напряжением также 12 вольт. В чем же их различие и взаимозаменяемы ли они? Давайте разбираться!

Что такое электронный трансформатор?

Электронным трансформатором называют схему импульсного источника питания на основе трансформатора и высокочастотного генератора на полупроводниковых ключах. Они питаются от сети 220В переменного тока, а на их выходе переменное напряжение с действующим значением порядка 12В.

Структурная схема устройства изображена на рисунке ниже.

Здесь мы видим, что питание 220В сначала поступает на выпрямитель, после чего выпрямленное пульсирующее с частотой 100Гц напряжение поступает на узел силовых ключей и генератора, рассмотрим пример типовой принципиальной электрической схемы электронного трансформатора.

Здесь изображена типичная автогенераторная двухтактная схема. Её особенностью является то, что для работы ключей в режиме коммутации (переключений) на высокой частоте им не требуется ШИМ-контроллеров или других специализированных ИМС. Говоря простыми словами работа автогенератора заключается в переключении транзистора в результате напряжений, наводимых на обмотках импульсного трансформатора и положительной обратной связи.

Что мы видим на схеме? Первое что бросается в глаза – отсутствие диодного моста на выходе, а значит, что выходное напряжение переменное, а также отсутствие цепей, предназначенных для стабилизации выходного напряжения. Вы можете подробнее ознакомится с принципом их работы посмотрев видео:

Подобная схема лежит и в основе большинства зарядных устройств для мобильных телефонов, ЭПРА для питания люминесцентных ламп, в том числе в энергосберегающих или компактных люминесцентных лампах в некоторых вариациях и некоторыми доработками.

Рассмотрим выходные осциллограммы.

Здесь видно, что переменное напряжение амплитуда которого пульсирует от нуля до + и – 17Вольт. Такие изменения амплитуды с течением времени – повторяют пульсации выпрямленного сетевого(100Гц). Получается интересная ситуация – есть высокочастотное выходное напряжение, изменяющееся с частотой в десятки тысяч герц, при этом его амплитуда изменяется от 0 до 17 вольт с частотой в 100 Гц или выпрямленные 50 Гц. Если растянуть ось времени и рассмотреть форму на уровне периодов, то картинка примет следующий вид.

Здесь видно, что сигнал по форме далёк от синусоиды, а скорее прямоугольник с небольшим уклоном в сторону заднего фронта.

Блоки питания для светодиодных ламп 12В

Их часто называют блоками питания для светодиодных лент, фактически для подключения и лент и ламп нужен любой источник постоянного стабилизированного напряжения 12В с минимальными пульсациями. На практике в современном мире используются импульсные источники питания, рассмотрим типовую схему.

Или другой вариант:

Что общего у этих двух, казалось бы, разных схем? Они построены на интегральном ШИМ-контроллера который управляет силовыми ключами – транзисторами, они могут быть и полевыми, и биполярными. Кроме того, в выходном каскаде схемы вы видите выпрямитель и конденсаторы для сглаживания пульсаций (фильтр). Всё это значит, что на выходе мы получаем стабилизированный DC источник питания. Величина его пульсаций будет зависеть от нагрузки и ёмкости фильтрующих конденсаторов.

Её также можно реализовать на автогенераторной схеме, подобной электронному трансформатору, добавив цепи обратной связи для стабилизации выходного напряжения. В результате получится схема наподобие такой.

Аналогичная конструкция используется в упомянутых выше зарядных для мобильны телефонов здесь за стабилизацию отвечает цепочка обратной связи на 11 вольтовом стабилитроне VD9 и транзисторной оптопаре U1.

Принцип работы подобных ИИП мы рассматривали в статье ранее — Схемотехника блоков питания светодиодных лент.

5 особенностей и отличий БП для LED-лент и ламп от электронных трансформаторов для галогенных ламп

Итак, подведем итоги и ответим на вопрос: «почему нельзя питать светодиодные лампы от электронного трансформатора?». Для этого мы перечислим основные особенности этих источников питания и требования для работы светодиодных изделий.

1. Для включения светодиодных лент и ламп на 12В нужно постоянное напряжение. Так как у светодиодов нелинейная вольтамперная характеристика – они очень чувствительны к отклонениям напряжения питания от номинального, и при его превышении быстро выйдут из строя.

2. Электронные трансформаторы выдают пульсирующее переменное высокочастотное напряжение. Величина всплесков и пиков может достигать и 40 вольт в некоторых случаях. Это может привести к выходу из строя светодиодов или драйверов, встроенных в LED-лампу, а также к их нестабильной работе.

3. У электронных трансформаторов есть такая характеристика как минимальная нагрузка (смотрите рисунок ниже). Это значит, что, если подключить нагрузку меньше указанной на блоке питания он может либо не запуститься, либо выдавать большие пульсации, а также отключаться или другим образом отклоняться от нормального режима работы. Это критично, поскольку галогенные лампы потребляют в разы большую мощность, чем светодиодные, поэтому электронный трансформатор может проявлять себя подобным образом.

Мощность указана от 20 до 105 Вт, что говорит об ограничении по минимальной подключаемой мощности.

4. У блоков питания для ламп на 12В выходное напряжение и постоянное, и стабилизированное при этом.

5. Для питания галогеновых ламп не разницы в роде тока (постоянный или переменный), которым её будут питать. Важно действующее значение напряжения на ней. Поэтому они подойдут под оба варианта источников питания.

Заключение

Нельзя использовать электронный трансформатор для питания светодиодных изделий. Подбирайте блок питания с постоянным стабилизированным выходным напряжением. В противном случае ваши светильники и лампы могут выйти из строя. Также будьте внимательны – сейчас популярны светильники, предназначенные для питания источником постоянного тока – драйвером, это отдельный вид устройств! Об этом читайте здесь — В чем отличие блока питания от драйвера для светодиодов

Светодиод, как ключевая составляющая светодиодной лампы или светильника, весьма “капризен” по отношению к сети электропитания. По своей природе светодиодам необходим такой источник электропитания, который обеспечивал бы постоянный ток и стабильное входное напряжение. Здесь есть небольшая проблема — дело в том, что подавляющее большинство электросетей построено с переменным током 220 вольт. Для того, чтобы светодиодная лампа или светодиодный светильник могли работать в такой сети нужны специальные блоки питания. Причем очень важно, что качество освещения (яркость) и срок службы светодиодов напрямую зависит от качества блока питания — чем стабильнее параметры электропитания, тем дольше “проживет” лампа. Для долговечности светодиодов еще крайне важен эффективный отвод тепла, но это тема отдельных статей, здесь же мы поговорим только о питании.

На сегодняшний день, на рынке присутствует множество моделей светодиодных ламп и светильников с уже встроенным в корпус блоком питания, либо с выносным и идущим в комплекте. Если говорить об обычных бытовых лампочках с цоколями Е27, Е14 и пр., то практически 100% из них уже оборудованы встроенным в корпус блоком питания и их можно включать в обычную сеть на 220 вольт. Однако, есть большой сегмент светодиодных ламп и светильников, рассчитанных на работу в сети 12 или 24 вольта (таких меньшинство). Они либо сразу идут в комплекте с блоком питания, либо его нужно покупать отдельно.

Из наиболее распространенных светодиодных ламп на 12-вольтовое напряжение рассчитаны лампы формы MR16 с цоколем GU5.3 (на рисунке слева) — это один из наиболее популярных форматов в России, используемых при создании точечного потолочного освещения. Это компактные лампы относительно невысокой яркости. Их монтируют как в гипсокартонный, так и в гибкий подвесной потолок. В подавляющем большинстве случаев используются галогенные лампочки на 12 вольт с питанием от обычной сети через специальный трансформатор, понижающий напряжение в сети с 220 до 12 вольт. Но галогенные лампочки и обычные лампы накаливания могут работать и с переменным током. Поэтому, если у Вас именно такие галогенные лампочки на 12 вольт, то просто купить на замену аналогичные по формату светодиодные лампы НЕДОСТАТОЧНО, нужно дополнительно приобрести блок питания, который будет трансформировать переменный ток в постоянный.

Другими словами, большой проблемы здесь нет и если Вы хотите использовать светодиодные лампы или светильники с питанием 12 вольт надо просто подобрать правильный блок питания. Здесь важно понимать, что блок питания подбирается исходя из расчетной мощности группы ламп или светильников, т.к. для каждого источника света отдельный блок питания покупать не придется. Например, на одну среднестатистическую квартиру, может хватить и 2-3 блока питания, а в некоторых случаях и одного.

Надо отметить, что все вышесказанное относится и к светодиодным линейкам и лентам — практически все они рассчитаны на напряжение в сети — 12 вольт и им тоже требуется блок питания, который, как правило, продается там же где и лента, либо уже сразу входит в комплект.

В нашем магазине купить светодиодные лампы и светильники любого типоразмера и мощности. У нас же можно приобрести и блоки питания для 12-ти и 24-х вольтовых светодиодных ламп, лент и светильников. Для подбора оптимального варианта, воспользуйтесь фильтром в левой части экрана, либо обратитесь за помощью к нашим менеджерам, см. раздел “Контакты”.

При установке светодиодных ламп на место галогенных часто возникает необходимость замены старого источника питания. Галогенные лампы подключаются к электротрансформаторам на 12В, светодиодные требуют установки специальных блоков питания, имеющих аналогичное выходное напряжение. В связи с этим важно разобраться, можно ли использовать старый трансформатор или следует его поменять.

Что представляет собой электронный трансформатор

Электронный трансформатор – это схема импульсного источника питания, в основу которой входит высокочастотный генератор, работающий на полупроводниковых ключах, и непосредственно сам трансформатор. Питание такой схемы обеспечивается стандартной сетью переменного тока с напряжением 220В, но на выходе действующее значение находится в области 12В. Сначала питание из электросетей подается на выпрямитель, а затем уже выпрямленное напряжение отправляется в узел генератора и силовых ключей.

Стандартный вариант реализации такой схемы – использование автогенераторного двухтактного типа, ключевой особенностью которого является отсутствие необходимости в использовании каких-либо специальных импульсных источников питания наподобие ШИМ-контроллеров. Автоматический генератор в данном случае переключает транзистор под воздействием напряжений, которые наводятся на обмотки трансформатора, а также обеспечивает положительную обратную связь.

Чтобы обеспечить нормальную работу светодиодных ламп, потребуется любой источник, обеспечивающий стабильное напряжение 12В на постоянной основе и минимизирующий пульсации. Для этого чаще всего используются именно упомянутые выше ИМС.

Обе схемы предусматривают использование интегрального ШИМ-контроллера, которым обеспечивается регулировка работы биполярных или полевых транзисторов. Помимо этого, выходной каскад схемы включает в себя выпрямитель, а также конденсаторы, которыми обеспечивается сглаживание пульсаций – они выступают в роли своеобразного фильтра.

В конечном итоге получается стабилизированный источник питания, пульсации которого соответствуют текущей нагрузке, а также емкости фильтрующих конденсаторов. При необходимости можно обеспечить его реализацию на автогенераторной схеме по аналогии с электронным трансформатором, используя дополнительно цепи обратной связи, чтобы обеспечить необходимую стабилизацию выходного напряжения.

Почему нельзя использовать ЭТ со светодиодными лампами

Есть пять причин, по которым нельзя обеспечивать питание светодиодных ламп, используя стандартные электронные трансформаторы:

  • Светодиодные лампы предусматривают необходимость постоянного напряжения, что обусловлено их нелинейной вольтамперной характеристикой и чувствительностью к любым отклонениям от номинального показателя напряжения. При малейшем превышении такие лампы в итоге могут быстро выйти из строя.
  • Электронные трансформаторы являются источниками переменного напряжения с высокой частотой, а показатели всплесков и пиков в некоторых ситуациях достигают 40В, что в итоге часто приводит к полной поломке светодиодов или же драйверов, использующихся в конструкции современных LED-ламп. Помимо этого, подобный подход чреват их нестабильной работой.
  • Электронные трансформаторы отличаются наличием в них минимальной нагрузки. Таким образом, если нагрузка подключенной лампы не будет достигать уровня, указанного на блоке питания, трансформатор может вообще не начать работать или же будет работать с повышенными пульсациями, отключаться. Это является критичным моментом, так как потребляемая мощность галогенных ламп значительно превышает аналогичные показатели у светодиодных.
  • Блоки питания, предназначенные для энергоснабжения светодиодных ламп, обеспечивают стабилизированное и постоянное напряжение.
  • Галогенные лампы отличаются непривередливостью к тому, идет через сеть постоянный или переменный ток. Роль играет только его напряжение. В связи с этим их можно подключать к любым источникам питания.

Классические электронные трансформаторы не могут использоваться в качестве источника питания любых светодиодных светильников. При замене ламп нужно будет обязательно подбирать специальный блок, обеспечивающий стабилизированное напряжение. Если проигнорировать это, можно столкнуться с преждевременным выходом из строя всех ламп.

Понижающий трансформатор

Стандартный срок службы светодиодных ламп в соответствии с характеристиками, заявленными производителями, составляет 4000 рабочих часов. Если не использовать в работе таких устройств специализированные понижающие трансформаторы, оставляя в качестве основы работы диод, период эксплуатации сокращается до 1200 часов бесперебойной работы.

Если лампы устанавливаются в помещения с повышенной концентрацией влаги или постоянными перепадами температуры (сауны, бассейны), нужно использовать специальный понижающий трансформатор, оснащенный защитой от воздействия воды. Также важно убедиться в том, что общая нагрузка светодиодных ламп находится в пределах 60%.

Как выбрать

В выборе понижающего трансформатора для светодиодных ламп нет ничего сложного. При возникновении каких-нибудь трудностей всегда можно проконсультироваться с менеджерами компаний, которые продают такое оборудование. Самое главное – правильно рассчитать мощность.

Вычисляется сумма всех светодиодных светильников, установленных в помещении, к полученному результату добавляется 20%, так как в преимущественном большинстве случаев трансформатор используется только один.

К примеру, в комнате будет шесть ламп 12В, их сумма 72В. Устройства, имеющие номинал 60В, уже не могут использоваться. Нужно приобретать оборудование на 100В или сокращать количество источников света. Если поставить мощный трансформатор, можно добавить еще лампу.

Экономия зависит не от мощности используемых источников света, а от напряжения. Она обеспечивается за счет использования трансформатора, который значительно увеличивает срок службы LED-ламп.

Особенности установки

Трансформатор представляет собой выносное устройство, но такой тип установки не всех устраивает, так как не хочется портить интерьер дополнительным оборудованием. Скрыть такое устройство и при этом обеспечить себе нормальное взаимодействие с ним не составит труда, если в доме есть подвесные потолки или накладные стены.

В идеале устройства закрепляются на бетонной плите. Чтобы обеспечить к ним простой доступ, в поверхности стены или потолка делается маленький люк. Нужно учесть, что с течением времени устройство нужно будет менять, поэтому врезное отверстие должно соответствовать его габаритам.

Решение спрятать трансформатор в кладовке не всегда целесообразно, особенно если будет устанавливаться несколько устройств. До источника нагрузки должно идти не более 2 метров провода, поэтому расположить трансформатор далеко от светильника не получится. Чтобы избежать всех этих проблем, рекомендуется покупать светильники со встроенным трансформатором.

Трансформатор нагревается при работе

Если куплен новый трансформатор, который после подключения и включения начал сильно нагреваться, нужно провести несколько операций:

  1. Проверить нагрузку энергопотребления в помещении и соответствие допустимого номинала трансформатора количеству подключенных к нему ламп.
  2. Проверит разводку розеток и освещения по группам.
  3. Проверить идет ли нагрузка на устройство.
  4. Посмотреть отзывы в интернете по купленному устройству. Вполне возможно, приобретен некачественный трансформатор.

Если нагревается трансформатор, который используется уже несколько лет, это показатель износа оборудования. Следует поменять его на новый. Лучше не игнорировать эти сигналы, так как можно столкнуться с оплавлением корпуса, а это создаст риск пожароопасной ситуации.

Блоки питания 12V | Lumin

Купить светодиодный блок питания на 12 Вольт в Минске!

     Что такое диодный блок питания на 12В?

     Светодиодный блок питания 12 Вольт – предназначен для питания светодиодной продукции, лент, линеек, различных ламп и прожекторов. Блок питания для светодиодных ламп 12 Вольт трансформирует ваш переменный ток из розетки 220 Вольт в постоянный. Сила тока блока для светодиодной ленты 12 Вольт подбирается с резервом в 25% от потребностей подключаемой ленты, либо любых других светодиодных приборов, например, прожекторов диодных 12В.

     Купить блок питания LED на 12 Вольт.

     Когда выбираете блок питания для светодиодных лент 12 Вольт, обязательно следует учитывать место его последующего расположения. Обратите внимание на то, что на улицах, в местах с повышенной влажностью, следует устанавливать влагозащищенный блок питания для светодиодной ленты. При выборе ленты для блока питания 12 Вольт светодиодов также требуется учитывать параметры защиты от влажности и плохих погодных условий.

Если Вы подключаете ленту самостоятельно, требуется брать в расчёт эти условия:

  1. Стандарт влагозащищенности LED ленты.
  2. Напряжение LED ленты.
  3. Энергозатратность LED ленты.

     Сами блоки на 12В используются для запитывания светодиодных лент и различной 12-вольтовой LED-продукции. Когда предстоит выбор в блоках питания, учитывайте энергопотребление самой цепи. От этого параметра зависит результат требуемой мощности блока питания. После этого нужно узнать произведение вычисленной силы на запас в 1.25, это и будет правильная мощность. Вам может быть интересно узнать доступные характеристики светодиодных лент.

     Влажность помещения имеет большую важность. На улице и в таких пространствах требуется использовать влагозащищённую LED ленту. Если это не так, то подойдёт обычная.

     Купить блок для светодиодной ленты 12 Вольт Вы можете на нашем сайте. На все светодиодные блоки 12 Вольт распространяется гарантия. Звоните, наши консультанты с радостью помогут Вам в выборе подходящего оборудования для качественного и современного освещения.

     С Уважением, Lumin.by!

можно ли использовать для светодиодных ламп, в чем отличия от блока питания

Галогенка: как это работает

Устройство галогенной лампы сравнимо с конструкцией лампы накаливания. Здесь тоже присутствует колба, внутри нее находится нить накаливания. Все это размещено на цоколе. Основное отличие заключается в составе газа, наполняющего колбу. Значимым недостатком лампы накаливания считается ее недолговечность и повышенная энергоемкость. Это объясняется достаточно просто.

Чтобы увеличить интенсивность светового потока, приходится повышать температуру тела накаливания. Что в свою очередь увеличивает расход энергии. При нагревании вольфрам, из которого изготовлена нить накаливания, начинает испаряться.

Атомы оседают на внутренней части колбы. В результате со временем количество выдаваемого лампой света неизменно уменьшается. Чем выше рабочая температура лампы накаливания, тем этот процесс протекает быстрее.

Галогенные лампы лишены этих недостатков за счет того, что внутри колбы находится так называемая галогенная добавка. К газовому наполнению в них добавляется бром или йод. Нить накаливания для таких ламп производится из специальных марок вольфрама и имеет форму спирали. При нагреве вольфрам начинает испаряться и соединяется с присутствующими внутри колбы летучими галогенами.

Галогенные лампы — усовершенствованные приборы накаливания. Их принцип действия одинаков. Однако состав газа, наполняющего колбу, значительно отличается, что и объясняет разницу в эксплуатационных характеристиках

В результате образуются галогениды вольфрама, которые не оседают на стенках оболочки. Они возвращаются на нить накала, где разлагаются на вольфрам и галогены, после чего цикл повторяется. Таким образом в процессе работы колба остается прозрачной, а спираль не перегорает, что значительно продлевает эксплуатацию галогенных ламп.

Использование так называемого галогено-вольфрамового цикла заметно увеличивает срок службы ламп и предотвращает потемнение внутренней части колбы

Колбы приборов малых размеров могут наполняться ксеноном, который в разы повышает светоотдачу и яркость лампы.

Как функционируют

Конструктивно все осветительные элементов с нитью накала одинаковы и состоят из цоколя, тела накала с нитью и колбы из стекла. Но галогенные лампы отличаются содержанием йода или брома.

Их функционирование происходит следующим образом. Атомы вольфрама, из которых состоит нить, высвобождаются и вступают в реакцию с галогенами – йодом или бромом (это не позволяет им осаждаться внутри на стенках колбы), создавая поток света. Наполнение газом значительно продлевает срок эксплуатации источника.

Далее происходит обратное развитие процесса – высокая температура заставляет распадаться новые соединения на составные части. Вольфрам высвобождается на поверхности тела накала или возле него.

Этот принцип действия делает световой поток более интенсивным и удлиняет срок службы галогеновой лампы (12 вольт или выше – неважно, утверждение справедливо для всех видов)

Стоимость и качество

Цена на светодиодные лампочки с цоколем g4 напрямую зависит от интенсивности излучаемого потока света и объема потребления энергии.

Данные источники света производятся многими компаниями. Самыми надежными из них, чьи товары имеют множество положительных отзывов, являются Ocram, Philips, Ecola, Эра и другие.

Отдавая предпочтение продукции неизвестных торговых марок, вы рискуете получить лампы низкого качества, чьи реальные параметры не будут соответствовать заявленным. При этом длительность эксплуатации таких источников света намного меньше, чем у продукции проверенных производителей.

Таким образом, рекомендуется приобретать товары известных компаний

Однако, и между ними необходимо делать тщательный выбор, обращая внимание на параметры и качество сборки. Наиболее высокой стоимостью отличается продукция компаний Osram, Philips и Navigator

Дорогие источники света не отличаются высокой интенсивностью светового потока, однако цветовая передача у таких устройств значительно выше. Кроме того, угол излучения у данных осветительных элементов отличается от дешевых устройств: он колеблется от 280 до 360 градусов.

Приобретая лампы с цоколем g4, необходимо определиться, во-первых, с целью использования данного устройства, а также с источником питания, куда будет подключен прибор. Для покупки качественного и долговечного товара рекомендуется отдать предпочтение известным торговым маркам. Основные положения, изложенные в нашей статье, помогут вам сделать правильный выбор.

Основные виды галогенных ламп

В зависимости от внешнего вида и способа применения галогенные лампы делятся на несколько основных видов:

  • с внешней колбой;
  • капсульные;
  • с отражателем;
  • линейные.

С внешней колбой

С вынесенной или внешней колбой галогенная лампа ничем не отличается от стандартных «лампочек Ильича». Они могут подключаться непосредственно в сеть 220 вольт и иметь любую форму и размеры. Отличительной чертой является наличие в стандартной стеклянной колбе маленькой галогеновой лампочки с колбой, выполненной из жаропрочного кварца. Применяются галогенные лампы с вынесенной колбой в различных светильниках, люстрах и других приборах освещения с цоколем Е27 или Е14.

Капсульные

Капсульные галогенные лампы имеют миниатюрные размеры и применяются для организации подсветки интерьера. Они имеют небольшую мощность и часто используются с цоколями G4, G5 в сети постоянного тока с напряжением 12 – 24 вольт и G9 в сети переменного тока 220 вольт.

Конструктивно такая лампа имеет тело накала, расположенное в продольной или поперечной плоскости, а на задней стенке колбы нанесено отражающее вещество. Такие устройства ввиду малой мощности и размеров не требуют специальной защитной колбы и могут монтироваться в светильниках открытого типа.

С отражателем

Устройства с отражателем имеют конструкцию для направленного излучения света. Галогенные лампы могут иметь алюминиевый или интерференционный рефлектор. Самый распространённый из этих двух вариантов – алюминиевый. Он перераспределяет и фокусирует тепловой поток и световое излучение вперед, благодаря чему световой поток направляется в нужную точку, а лишнее тепло отводится, защищая пространство и материалы вокруг лампы от перегрева.

Интерференционный отражатель отводит тепло внутрь лампы. Галогенные лампы с отражателем могут иметь различные конфигурации формы и размеров, а также имеют разные углы излучения света.

Линейные

Самый старый вид галогенных ламп, который используется с середины 60-х годов 20 века. Линейные галогенные лампы имеют вид вытянутой трубки, на концах которой расположены контакты. Линейные лампы имеют различные размеры, а также высокую мощность и в основном применяются в различных прожекторах и уличных осветительных приборах.

Галогенные лампы с покрытием по технологии IRC

IRC-галогенные лампы – это специальный вид такого рода осветительных устройств. IRC означает «инфракрасное покрытие». Они имеют особое покрытие на колбе, которое свободно пропускает видимый свет, но препятствует прохождению инфракрасного излучения.  Состав покрытия направляет это излучение обратно к телу накала в связи с чем повышается коэффициент полезного действия и эффективность работы галогенной лампы, улучшает равномерность свечения и светоотдачу.

Применение IRC-технологии позволяет снизить потребление электрической энергии такими устройствами до 50% и существенно влияет на энергоэффективность осветительного прибора. Ещё одним достоинством является увеличение срока службы практически в 2 раза, в сравнении со стандартными галогенными лампами.

Галогенные люстры

Галогенные люстры – это цельные устройства, которые основаны на множестве параллельно подключенных друг к другу галогенных ламп. Такие люстры имеют совершенно различные внешний вид и конфигурацию, а благодаря маленькому размеру галогенных ламп – имеют эстетичный вид и равномерное свечение.

В магазинах можно встретить галогенные люстры с питанием от 220 вольт переменного тока, а также низковольтные варианты для применения в системах постоянного тока или с использованием с блоками питания.

Переделка блока питания своими руками

Для работы галогенных ламп начали применяться импульсные источники тока с высокочастотным преобразованием напряжения. При домашнем изготовлении и налаживании довольно часто сгорают дорогостоящие транзисторы. Так как питающее напряжение в первичных цепях достигает 300 вольт, то к изоляции предъявляются очень высокие требования. Все эти трудности вполне можно обойти, если приспособить готовый электронный трансформатор. Он применяется для питания 12-вольтовых галогенок в подсветке (в магазинах), которые запитываются от стандартной электросети.

Существует определенное мнение, что получить самодельный импульсный блок питания – дело нехитрое. Можно лишь добавить выпрямительный мост, сглаживающий конденсатор и стабилизатор напряжения. На самом деле все обстоит куда сложнее. Если к выпрямителю подключить светодиод, то при включении можно зафиксировать только одно зажигание. Если выключить и включить преобразователь в сеть снова, повторится еще одна вспышка. Чтобы появилось постоянное свечение, необходимо к выпрямителю подвести дополнительную нагрузку, которая, отбирая полезную мощность, превращала бы ее в тепло.

Один из вариантов самостоятельного изготовления импульсного блока питания

Описываемый блок питания вполне можно изготовить из электронного трансформатора мощностью 105 Вт. Практически этот трансформатор напоминает компактный импульсный преобразователь напряжения. Для сборки дополнительно понадобится согласующий трансформатор Т1, сетевой фильтр, выпрямительный мост VD1-VD4, выходной дроссель L2.

Схема двухполярного блока питания

Такой аппарат стабильно функционирует длительное время с усилителем низкой частоты мощностью 2х20 ватт. При 220 В и силе тока 0,1 А выходное напряжение будет 25 В, при увеличении силы тока до 2 ампер напряжение падает до 20 вольт, что считается нормальной работой.

Ток, минуя выключатель и предохранители FU1 и FU2, следует на фильтр, защищающий цепь от помех импульсного преобразователя. Середину конденсаторов С1 и С2 соединяют с экранирующим кожухом блока питания. Потом ток поступает на вход U1, откуда с выходных клемм пониженное напряжение подается на согласующий трансформатор Т1. Переменное напряжение с другой (вторичной обмотки) выпрямляет диодный мост и сглаживает фильтр L2C4C5.

Самостоятельная сборка

Трансформатор Т1 изготавливается самостоятельно. Число витков на вторичной обмотке влияет на выходное напряжение. Сам трансформатор выполнен на кольцевом магнитопроводе К30х18х7 из феррита марки М2000НМ. Первичная обмотка состоит из провода ПЭВ-2 диаметром 0,8 мм, сложенного вдвое. Вторичная обмотка состоит из 22 витков провода ПЭВ-2, сложенного вдвое. При соединении конца первой полуобмотки с началом второй получаем среднюю точку вторичной обмотки. Дроссель также изготавливаем самостоятельно. Его наматывают на таком же ферритовом кольце, обе обмотки содержат по 20 витков.

Сглаживающие конденсаторы С4 и С5 состоят из трех параллельно включенных К50-46 емкостью по 2200 мкФ каждый. Такой способ применяется, чтобы снизить общую индуктивность электролитических конденсаторов.

На входе блока питания лучше будет установить сетевой фильтр, но возможна работа и без него. Для дросселя сетевого фильтра можно использовать ДФ 50 Гц.

Все детали блока питания располагаются навесным монтажом на плате из изоляционного материала. Полученная конструкция помещается в экранирующий кожух из тонкой листовой латуни или луженой жести. В нем не забудьте просверлить отверстия для вентиляции воздуха.

Правильно собранный блок питания не нуждается в налаживании и начинает сразу же работать. Но на всякий случай можно проверить его работоспособность с помощью подключения на выход резистора сопротивлением 240 Ом, мощностью рассеяния 3 Вт.

Галогенные лампы низкого напряжения

Все лампочки галогенного типа можно разделить на две большие группы: высокого и низкого напряжения. Первые работают от сетевого напряжения в 220 В, вторые могут функционировать только при наличии более низкого напряжения. Это дает им целый ряд преимуществ:

  • Длительный срок эксплуатации до 5000 часов.
  • Великолепная цветопередача и высокое качество света.
  • Небольшие размеры.
  • Неизменно высокая яркость света.
  • Повышенная прочность за счет кварцевой оболочки.
  • Экономичность, которая достигается хорошей световой отдачей.

Однако есть у таких ламп некоторые особенности, многие склонны считать их недостатками. Прежде всего, они могут работать только с низким напряжением 12 В, но есть и другие разновидности для 6 В и 24 В. Для того, чтобы подключить такую лампу к сети необходимо использовать понижающий трансформатор. Последний нужно правильно подобрать, иначе источники света не смогут нормально функционировать.

Галогенные лампы низкого напряжения нельзя включать в сеть. Они могут работать только с пониженным напряжением. поэтому нуждаются в подключении через трансформатор. Пример такого подключения показан на схеме

Трансформатор может быть электромагнитным или электронным. Второй тип отличается компактностью и при этом высокими эксплуатационными характеристиками. Чаще всего трансформаторы должны быть установлены скрыто. Так бывает при обустройстве подсветки на потолке или внутри мебели. В таком случае нужно помнить, что в процессе работы прибор выделяет тепло, поэтому надо оставить достаточно свободного объема для его рассеивания.

Кроме того, малое рабочее напряжение предполагает значительное увеличение силы тока, проходящего через провода. Она может быть в 18 раз больше, чем та, что при аналогичном напряжении возникает в сети на 220 В. Это требует грамотного расчета сечения и длины используемых проводов и высокого качества их контактов.

Даже небольшие ошибки в расчетах приведут к существенному уменьшению яркости свечения ламп. Все эти особенности заметно усложняют процесс монтажа 12 В галогенок. Однако грамотный расчет и правильная установка гарантируют их беспроблемную эксплуатацию.

Все разновидности галогенных ламп одинаково чувствительны к загрязнениям на колбе. Наличие грязных участков вызывает перераспределение тепла и выход лампы из строя

Есть у приборов и бесспорные недостатки. К ним относят большое количество выделяемого при работе тепла, что кроме всего прочего заметно снижает КПД устройства. Помимо этого корпус лампы нежелательно трогать руками. Даже небольшие загрязнения вызывают перераспределение температуры внутри колбы, что приводит к ее почернению и последующему выходу лампы из строя.

Срок службы

Китайская Clearlight, барахло

Не смотря на обещания производителей, улучшенные галогенки работают не долго. Например, Philips Night Braker повышенной яркости максимум 6 месяцев.  Китайские аналоги 1-2 месяца.

Стандартные модели, которые штатно устанавливаются на автомобильных заводах, имеют срок работы 800-1000 часов. Срок эксплуатации может сократить плохой контакт по линии питания. Не все фары абсолютно герметичны, на Дастере они часто потеют, конденсат скапливается на стекле. Влага попадает на электрическое контакты и они закисают, гниют провода и отваливаются. Всё это не лучшим образом сказывается на ресурсе.

С этим я хорошо ознакомился, когда покупал фары с цоколями h2, h5, H7, h21 для тестирования светодиодных автоламп. Особенно слабы копии от  китайского бренда Depo, который выпускает копии  фар и фонарей. Металл низкого качества, половина контактов быстро заржавела и сгнила.

Обзор видов и характеристик

По типу источника питания различают две группы ламп: низковольтные (12V) и аналоги для подключения напрямую к сети 220V. Разница между ними заключается в том, где располагается драйвер/блок питания: внутри конструкции или является отдельным узлом. Разнятся такие лампочки еще и по мощности. Диапазон значений нагрузки: от 0,4 до 7,8 Вт. Причем исполнения с дробной (1,5W; 1,2W) и целой величиной (2W; 3W; 5W) в равной степени популярны.

https://youtube.com/watch?v=3xKagVDvPm4

Еще одним фактором, на основании которого делается отличие между лампами G4, является форма колбы. Так, распространены открытые источники света, аналоги с колбой разных форм и уплощенные лампочки в форме диска (таблетки). Количество диодов может разниться также как их тип.

SMD диоды, отличающиеся компактностью, высоким коэффициентом яркости, мощностью и широкой диаграммой направленности.

Чаще используются светодиоды SMD, их размеры зашифрованы в обозначении: 3528, 2835, 5050, 5630 и пр. Чем больше габариты источника света, тем более яркий свет он обеспечит.

Основные технические характеристики лампочек с держателем G4:

Таблица цветовой температуры

Для упрощения понимания, какой свет обеспечивает лампа G4, нередко указывается принадлежность к теплым или холодным оттенкам.

Видео о подключении

Перед подключением советуем посмотреть хорошее видео для закрепления полученных знаний. Автор подробно и доступным языком рассказывает, как подключить светодиод к 12 вольтам от блока питания компьютера, как рассчитать резистор и другие нюансы.

В заключении можно сказать, что при подключении сверхъярких светодиодах нужно принимать во внимание следующие соображения:

  • важнейшим параметром светодиода является его рабочий ток;
  • на гасящих резисторах бесполезно рассеивается энергия;
  • применяя последовательное подключение можно уменьшить потери, одновременно уменьшив количество и мощность применяемых резисторов;
  • в бортовой сети автомобиля не 12 Вольт, а несколько больше, и для надежной работы подключаемых светоизлучающих диодов нужно обязательно учитывать этот фактор.

Запомнив все вышеперечисленные аспекты подключения, Вы с легкостью запитаете любой светодиод, в любом количестве, от любого источника питания постоянного тока 12 Вольт.

Поделиться с друзьями:

Совсем недавно мы рассказывали, как разобрать светодиодную лампу. В этой статье мы покажем, что находится внутри, как это устроено и как работает.

Как ты, наверное, уже знаешь, лампочки эти бывают на 220 и 12 вольт. Последние сделаны в качестве энергосберегающей альтернативы галогенкам, и это неудивительно, ведь КПД хороших светодиодов выше, чем оный у лампочек накаливания, даже галогенных.

Но не всё так плохо. Более честные последователи дядюшки Ляо смекнули, что если взять несколько мощных светодиодов, посадить их через термопасту на радиатор и приделать импульсный преобразователь-стабилизатор, то всё это вполне может уместиться в привычные габариты.

Китайская промышленность бодро откликнулась на такую потребность и начала клепать микросхемы одну за другой. Одним из примеров вышесказанного является данный экземпляр лампочки.

Заявленная мощность — аж 5 или 6 ватт (производитель сам не определился), 25 светодиодов форм-фактора 5050. Рассеивающие линзы лампы изготовлены из пластика, радиатор — литьё из отходов алюминия и кремния (силумин).

В цоколе расположен вполне честный импульсный преобразователь на микросхеме CSC8513. Информации о ней в интернете немного, но известно, что она предлагается как замена более известной BP3122. Впрочем, на обе есть даташиты.

Вывод: микросхема CSC8513 вполне пригодна для драйвера светодиодов мощностью 5-6 ватт. Внешний транзистор и радиаторы ей не требуются.

Следующие схемы светодиодных ламп предназначены для работы от переменного напряжения 12 вольт. именно его выдаёт трансформатор для галогенок. В связи с этим на входе каждого драйвера имеется мостик, собранный из четырёх диодов, предположительно — Шоттки. Дальше — самый обыкновенный, понижающий или повышающий преобразователь, в зависимости от количества светодиодов и схемы их соединения: параллельное, последовательное или смешанное.

Схема на микросхеме XL6001, информации по ней предостаточно:

Схема на популярной MC34063, из даташита:Как видим, ничего нового революционного здесь нет. Радует то, что адепты дядюшки Ляо применяют высокоэффективные драйверы, выполняя их на компактных двухсторонних печатных платах, способных поместиться в малюсенький цоколь.

02.03.2015 9zip.ru Авторские права охраняет Роскомнадзор

Сколько LED можно подключить к 12В?

Очевидно, что по простейшей схеме к источнику 12 Вольт можно подключить сколько угодно. Главное, чтобы у подключаемого источника питания хватало мощности. Однако мы видели, что при такой схеме подключения много энергии расходуется бесполезно.

Простейшим выходом из этой ситуации является снижение мощности рассеиваемой на токоограничивающем резисторе. Для снижения бесполезно рассеиваемой мощности, несколько светодиодов подключают последовательно и питают через один гасящий резистор. В этом случае падение напряжения на сопротивлении оказывается значительно меньше. Следовательно, существенно снижаются потери энергии. Расчет сопротивления для последовательного подключения светоизлучающих диодов выполняют по формуле:

Где n – количество последовательно подключенных LED.

В случае источника 12 Вольт разумно подключать последовательно три светодиода и один гасящий резистор. Падение напряжения на светодиодах не превысит 10.5 Вольта и на долю резистора останется всего 1,5 Вольт.

Такое техническое решение широко применяют, когда количество подключаемых к 12 Вольтам светодиодов кратно трем. Т. е. так можно подключить 6, 9, 12, …, 3N LED. Например, так поступают производители светодиодных лент. В них светодиоды сгруппированы по три и питаются через одно общее сопротивление.

Если нужно подключить 4 светодиода к 12 Вольтам, то целесообразно сгруппировать их по 2, и каждую пару питать через токоограничивающий резистор.

Последовательно следует подключать светодиоды с одинаковым рабочим током. Иначе разные приборы будут светить с различной яркостью или будет превышен ток какого-либо LED, и он выйдет из строя.

Что касается подключения светодиодов «рассчитанных на 12 В» то лучше установить их «рабочее напряжение» опытным путем. Для этого их надо подключить к лабораторному блоку питания и, постепенно поднимая напряжение, контролировать потребляемый ток. Напряжение, при котором рабочий ток будет достигнут, можно использовать для расчета токоограничивающего резистора.

Виды и устройство трансформаторов

Понижающие трансформаторы для люстры предназначены, в первую очередь, для защиты источников света от резких скачков энергии. Используются они в основном для маленьких лампочек, рассчитанных на напряжение от 6 до 24 вольт. На сегодняшний день выпускается два типа:

  • Тороидальный (электромагнитный).
  • Импульсный (электронный).
Первый тип отличается простой конструкцией и обладает неплохими показателями мощности. Однако следует помнить и о довольно серьезных недостатках — большие масса и габариты. Не стоит забывать также о нагреве обмоток трансформатора, что негативно влияет на срок службы галогенных ламп. В результате устройства тороидального типа крайне редко используются в жилых помещениях.

Электронные девайсы обладают большим количеством положительных качеств, что способствует более широкому распространению. По сути, их единственным недостатком является сравнительно высокая стоимость. В то же время наличие у некоторых моделей дополнительного функционала, например, встроенной защиты от короткого замыкания, способствует увеличению срока эксплуатации.

Именно импульсные девайсы используются в ситуациях, когда лампы необходимо разместить в стенах или мебели. В отличие от тороидальных устройств, импульсные трансформируют энергию благодаря полупроводниковым радиодеталям. Использовать электронный трансформатор для галогенных ламп необязательно, но желательно. Это связано с увеличением срока работы осветительных элементов.

Монтаж галогеновых светильников

Рассмотрим, как установить такую модель; пошаговая инструкция:

  1. Отключите питание в квартире или непосредственно на светильнике, который заменяете. Дайте торшеру остыть;
  2. Снимите закаленное стекло крышки над галогеновой лампой. Возможно, Вам придется убрать зажимы или винты, которые держат стеклянную крышку;
  3. Проследите за тем, чтобы маркировка на купленной лампе была такой же, как и старой;
  4. При помощи хлопковой ткани снимите старую лампу. В большинстве случаев нужно немного нажать на светильник и вынуть патрон.
  5. Не трогая руками новую лампочку, аккуратно вставьте её на место старой;
  6. Теперь осталось только закрутить винты и стеклянную крышку и провести тест на работу.

Отличия в монтаже таких галогеновых ламп для дома – это причина наличия кварцевого напыления. Если Вы потрогаете его руками – то нарушите структуру. Светильник не будет работать, либо при работе взорвется и может навредить Вам осколками и газом, поэтому будьте осторожны.

Фото — Галогеновые лампы с цоколем g9

Многие хозяева считают, что это отличная альтернатива домашней иллюминации светодиодами или натриевыми лампами. Купить галогеновые лампы для дома можно в любом магазине электрических приборов, самые лучшие отзывы про линейные (длинные) модели фирмы Delux G9, немецкие наружные Osram Night Breaker и Люмиум. Также продажа производится непосредственно в дилерских центрах этих компаний.

Особенности конструкции и принцип работы

Лампы G4 нашли свое применение не только в условиях быта, но и на промышленных объектах. К главным сферам использования можно отнести:

Интерьер помещений

В данном случае рассматриваемые осветительные элементы могут участвовать в организации освещения подвесных конструкций. А отсутствие перегрева допускает их эксплуатацию с натяжными потолками.

Декорирование

Лампы с цоколем g4 зачастую выступают в качестве украшения разнообразной мебели.

Многие автомобили и мотоциклы оснащены системой подсветки и освещения, где задействованы лампы G4.

Основной характерной чертой всех таких лампочек является их маленький размер. Чем сильнее создаваемый световой поток, тем большее количество диодов содержит в себе осветительный элемент. Из-за небольших габаритов лампы все ее чипы сконцентрированы на поверхности корпуса.

Несмотря на возможность подключения к источнику питания в 220 вольт, наибольшей популярностью пользуются низковольтные изделия (12 вольт). Форма таких ламп может быть представлена в виде кукурузы, свечки, а также представлять собой капсулы, расположенные на поверхности платы.

Цоколь данного источника света содержит пару контактов из проволоки, а дистанция между ними зашифрована в наименовании лампочки (g4).

Принцип работы рассматриваемого осветительного элемента такой же, как и у других светодиодных ламп. Вследствие воздействия сети в 12 вольт в полупроводниковом кристалле происходят определенные процессы, что приводит к выработке энергии света из электрического эквивалента.

Также данные лампы отличаются преобразованием переменного тока в постоянный. Такой процесс осуществляется при помощи специального драйвера, который может быть встроен в источник либо находится за его пределами. Конструкция лампочек g4 не предусматривает наличие драйвера, и он устанавливается отдельно.

Трансформатор для светодиодов 220 12

предназначен для подключения к бытовой электросети (220 вольт) светодиодных ламп и ленты, рассчитанных на пониженное напряжение (12V, 24V, 36V) постоянного или переменного тока.

Каждый из представленных светодиодных трансформаторов 220 – 12 обеспечивает стабильное выходное напряжение 12V, что гарантирует долгий срок службы подключённого светодиодного оборудования. Также имеется несколько моделей электромагнитных трансформаторов на 24 и 36 вольт.

Каталог трансформаторов 220 – 12 вольт

Как определить нужную мощность понижающего трансформатора?

Выбрать трансформатор очень просто: сложите мощности всех низковольтных источников света, которые Вы собираетесь подключить к трансформатору, и к полученному числу добавьте 20%. В результате вы получите минимальную номинальную мощность необходимого светодиодного трансформатора.

Диапазон мощностей, имеющихся у нас в продаже понижающих трансформаторов 220 – 12/24/36 вольт, позволяет подобрать трансформатор для любого случая.

Понижающие трансформаторы 12 вольт. Разные виды и ракурсы.

Мы не рекомендуем производить установку трансформатора в местах с повышенной влажностью и/или температурой, например, в сауне или бассейне.

Зачем трансформатор, если проще установить лампы на 220 вольт?

Возможно, что и проще, но мы всегда рекомендуем по возможности устанавливать светодиодные лампы на 12 вольт в паре с 12-и вольтовым трансформатором постоянного тока. Первичные затраты у Вас не увеличатся, так как лампы на 12 вольт стоят дешевле своих 220-и вольтовых аналогов, и эта разница покрывает цену трансформатора. Но при этом Вы получаете существенный плюс – надёжность. Светодиодные лампы работают долго, но срок службы 12-и вольтовых светодиодных ламп, как правило, ещё больше, т.к. они дополнительно защищены (от электронных шумов и бросков напряжения в электросети) внешним мощным понижающим трансформатором.

Где купить понижающий трансформатор 220 – 12/24/36 вольт?

В нашем интернет-магазине Вы можете выбрать и купить понижающий трансформатор 220 – 12/24/36 вольт. Мы осуществляем доставку по России и СНГ.

Трансформатор LED BLV Trafo Luxia 0-60W 230-12V IP44 для светодиодных ламп
Артикул: 456001
Трансформатор BLV для светодиодных ламп мощностью 60 Ватт с напряжением 12 Вольт.

BLV (БЛВ)

Трансформатор LED BLV Trafo Luxia 0-105W 230-12V для светодиодных ламп
Артикул: 456002
Трансформатор BLV для светодиодных ламп мощностью 105 Ватт с напряжением 12 Вольт.

BLV (БЛВ)

Трансформаторы для светодиодных ламп 12В

В нынешнее время светодиодное освещение получило большое распространение и применение в различных сегментах повседневной деятельности человека, которая может быть как рабочей, так и бытовой сферой. Благодаря своей безвредности и экономичности светодиодные лампы в ближайшем будущем вытиснут устаревшие источники света (лампы накаливания, люминесцентные источники света) из обихода. Однако для стабильной и безотказной работы светодиодных ламп необходимы некоторые устройства, которые обеспечивают их свечение. Одним из таких модулей является трансформатор. В основном используются 12В трансформаторы, хотя есть и более мощные модули, такие как 24В и более мощные.

Трансформатор нужен для того, чтобы светодиодный источник света можно было подключить к центральной электросети, в которой напряжение равно 220В. Фактически трансформатор понижает сетевое напряжение равное 220В до необходимого лампе 12В. Благодаря трансформатору, пользователь может быть уверенным в том, что на светодиодную лампу будет подаваться стабильное напряжение в 12В, без каких-либо колебаний, которые могут присутствовать в центральной электросети. Трансформатор производит сглаживание любых колебаний напряжения, и выдаёт стабильную величину в 12В. За счёт этого, пользователь может быть уверенным в том, что его светодиодная лампа не сгорит, или не уменьшит свой запас работы/часов, который заложен производителем на протяжении всего срока эксплуатации.

Трансформатор на 12В может быть различной формы и отличаться дополнительными характеристиками. Все без исключения устройства обладают двумя основными показателями: мощность, защита корпуса. В основном применяются трансформаторы со степенью защиты IP20, хотя есть образцы и IP44, IP65. За счёт своей различной степени защиты, у пользователя есть возможность применять трансформатор отдельно от источника света и устанавливать его как в закрытом пространстве, так и в открытом, где он может быть подвержен различным воздействиям окружающей среды. Существует множество разработок и технологий, с помощью которых производитель способен выпускать герметичные трансформаторы, прекрасно подходящие для подводных светодиодных источников света (декоративное освещение бассейнов). Относительно мощности, пользователь должен чётко понимать какое количество светодиодных ламп будет у него подключено к трансформатору, и соответственно рассчитать их общую мощность. К примеру, если человек приобретёт трансформатор, имеющий минимальную нагрузку 15W, а подключит к нему две лампы по 6W, которые в сумме дадут всего лишь 12W, тогда ни какой стабильной работы источников света не будет. Данный пример показывает, что при выборе трансформатора, пользователь должен знать какие потребители питания будут к нему подключены, дабы избежать избыточности или несовместимости устройств. При выборе трансформаторов 12В для светодиодных ламп, так же стоит обратить внимание на фактор диммирования и защищённости устройств от перегрева, а так же короткого замыкания. В основном все ведущие фирмы по электрооборудованию, предоставляют данные опции и модификации в своих трансформаторах, которые предлагают пользователю.

Мы доставляем товары напрямую от партнёров со всей России. Эти товары не представлены в магазинах и доступны только для заказа на сайте.

В списке покупок В список покупок В сравнении В сравнение

Трансформатор для светодиодов понижающий предназначен для монтажа линий освещения на светодиодных лампах. Прибор производит сглаживание колебаний напряжения сети 220 В и выдает стабильное напряжение 12 В. Трансформатор выполнен со степенью защиты IP65, что позволяет устанавливать его в местах с повышенной влажностью.

  • мощность 15 ВТ;
  • маркированные провода входа – выхода;
  • минимальный размер.

Купить трансформатор для светодиодов понижающий по приемлемой цене вы сможете в гипермаркетах Леруа Мерлен.

Отзывы

Отзывы

Похожие товары

Трансформатор для светодиодов понижающий 12 В 15 Вт IP65 в Москве

Трансформатор для светодиодов понижающий 12 В 15 Вт IP65 и другие товары в данной категории доступны в каталоге интернет-магазина Леруа Мерлен в Москве по низким ценам. Ознакомьтесь с подробными характеристиками данного товара, которые помогут Вам сделать правильный выбор и заказать товар онлайн. При необходимости, наши специалисты в розничных магазинах предоставят Вам подробную консультацию.

Купите такие товары, как Трансформатор для светодиодов понижающий 12 В 15 Вт IP65, в интернет-магазине или гипермаркете Леруа Мерлен, предварительно уточнив их наличие.

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Московской области у нас не только низкие цены на такие товары, как “Трансформатор для светодиодов понижающий 12 В 15 Вт IP65”, но и быстрая доставка в такие города, как Москва, Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Клин, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский и Солнечногорск.

Некоторые лучшие 12-вольтные трансформаторы для светодиодных ламп> Etechbag

Галогенные лампы низкого напряжения и некоторые светодиодные лампы требуют использования дополнительного электронного устройства, известного как трансформатор (для галогенных ламп) или драйвера (для светодиодных ламп). Трансформатор для светодиодных фонарей .. Трансформатор для светодиодных фонарей. Оба этих устройства снижают напряжение переменного тока до гораздо более низкого уровня, чем основное напряжение, но обычно на этом сходство заканчивается. В большинстве случаев низковольтный трансформатор, используемый для уменьшения напряжения галогенной лампы, будет только уменьшать напряжение, которое остается на выходе как переменный ток (переменный ток).В случае драйвера светодиода напряжение должно быть уменьшено, но выход также должен быть изменен на DC (постоянный ток).

Регулировка яркости галогенных ламп и светодиодных ламп зависит от трансформатора или драйвера и часто указывается на внешнем корпусе или в технических характеристиках продукта.

Тип трансформатора

Магнитные трансформаторы обычно работают со всеми светодиодными лампами MR16, даже несмотря на то, что в этой статье часто задаваемых вопросов указано, что эффективность и дополнительное энергопотребление были потрачены.«Драйверы светодиодов» – это электронные регуляторы мощности постоянного тока, специально разработанные для светодиодного освещения постоянного тока. Они не подходят для освещения на 12 В переменного тока (галогенное или светодиодное). Принципиальное различие между драйвером светодиода и выходом электронного трансформатора на 12 В переменного тока можно найти внизу страницы.

Совместимость трансформатора 12 В и светодиодов

При рассмотрении вариантов модификации светодиодов для галогенных даунлайтов MR16 / GU5.3 покупатель должен понимать не только качество света, но и совместимость трансформатора.Замена существующего трансформатора 12 В переменного тока в дополнение к вашим светильникам может быть дорогостоящим и неудобным, поэтому важно, чтобы сменные светодиодные светильники хорошо работали с вашей существующей установкой. Вероятность совместимости между светодиодной лампой 12 В и галогенным трансформатором 12 В переменного тока зависит от нескольких факторов:

Трансформатор для светодиодного освещения 12 В (Трансформатор для светодиодных ламп)

Теперь, когда светодиодные прожекторы на 12 В становятся все более распространенными, широкая выбор специализированных трансформаторов, способных работать со светодиодами, поступает на рынок.Хотя они, как правило, немного дороже, чем стандартный трансформатор, они гарантируют, что светодиодная лампа прослужит весь срок службы. Светодиодные трансформаторы также работают эффективно, тем самым экономя электроэнергию и покрывая небольшие начальные дополнительные расходы.

Есть два основных типа светодиодных трансформаторов: постоянного тока и постоянного напряжения:
A
постоянного напряжения Драйвер светодиода (то есть трансформатор) будет вырабатывать 12,0 В постоянного тока. В такой драйвер можно параллельно подключать светодиодные лампы для прожекторов 12 В и другие светодиодные блоки.Благодаря параллельному подключению, если одна лампочка погаснет, остальные лампочки останутся включенными.
Драйвер постоянного тока
изолирует фиксированный ток – например, доступны модели на 350 мА для использования со светодиодными лампами мощностью 1 Вт (светодиодные прожекторы 12 В). К такому устройству лампочку необходимо подключать последовательно.

Для светодиодных прожекторов 12 В постоянного тока необходимо использовать опцию постоянного напряжения. Изображенный выше Auraora AU-LED 16T представляет собой драйвер светодиода с постоянным напряжением. Этот драйвер можно использовать для 16 светодиодных прожекторов 12 В постоянного тока мощностью 1 Вт или любой смеси мощностью 1, 2, 3 Вт и т. Д.для максимальной потребляемой мощности 16 Вт. Имеется три различных точки подключения параллельной проводки от драйвера, что позволяет легко уменьшить количество проводов, необходимых для подключения полной цепи освещения.

AU-LED16T имеет входные и выходные клеммы первичной проводки, поэтому нет необходимости в распределительной коробке, и он обеспечивает защиту от короткого замыкания, тепловую защиту (для предотвращения перегрева) и защиту от перенапряжения.

Диммируемый трансформатор

Стандартные трансформаторы нельзя использовать со светодиодными лампами.К счастью, на рынке появляются новые светодиодные драйверы с регулируемой яркостью. Они по-прежнему очень дороги, но в ближайшие несколько лет цены снизятся, а дополнительной экономии электроэнергии по-прежнему достаточно, чтобы исключить дополнительные расходы.

Некоторые трансформаторы 12 В постоянного тока Включенный в список UL адаптер питания для светодиодных лент

12 полосных ламп постоянного тока для светодиодных лент и других низковольтных устройств, таких как аудио- и видеоаппаратура для камер безопасности и многое другое. Идеально подходят для светодиодных инсталляций в гостиной, шкафов с подсветкой и т. Д.

PLUGS напрямую не требует пайки или проводки для любых электрических или электрических работ в вашей стене.Включает выходной кабель со стандартным положительным наконечником разъема постоянного тока 5,5 x 2,1 мм для подключения к контроллеру полосы или диммеру

Use Anybody – отлично подходит для различных применений в помещении / в помещении, включая окружающее освещение на кухне в ванной комнате, подсветку в ванной комнате в туалете, освещение в туалете или украшение или демонстрация книжных полок. связывать. Трансформатор для светодиодных фонарей.

Рассчитан на 24 Вт / 2А – 300 светодиодов 3528 Мощность, достаточная для работы одного рулона шестнадцати футов светодиодной ленты.Регулируется с помощью 12-вольтных одноцветных ШИМ-диммеров и совместим с контроллерами RGB.

Качество HITLIGHTS, СПИСОК UL. для вашего спокойствия мы даем двухлетнюю гарантию от HitLights. Свяжитесь с нашей службой поддержки клиентов в США в любое время без каких-либо проблем и вопросов о замене, покупке или установке

Также проверьте светодиодные шайбы.

Внесен в список UL 277 В переменного тока, 12 В постоянного тока трансформатор для светодиодных лент, внесен в список UL 277 В переменного тока, 12 В постоянного тока трансформатор для светодиодных лент Производители

Зарегистрированный UL трансформатор 277vac 12 вольт постоянного тока для светодиодных лент

Светодиодный драйвер SMARTS 250 Вт прошел сертификацию UL и подходит для рынка Северной Америки.Этот продукт прошел класс p и может заменить большинство фирменных источников питания для различных проектов освещения, таких как водостойкий светодиодный источник питания мощностью 250 Вт от компании Meanwell.

F eatur es
· Тип выходного постоянного напряжения
· Диапазон входного напряжения 100-277VAC
· Встроенная функция PFC / PF> 0,97 / КПД> 88%
· Защита: от короткого замыкания / перенапряжения / перенапряжения тепло
· Конструкция IP67 для внутренней или наружной установки
· Охлаждение за счет свободной конвекции воздуха
· Подходит для светодиодного освещения и движущихся знаков
· Соответствие международным нормам безопасности для освещения.
· 7 лет гарантии
· Внесен в список UL / cUL, класс P, одобрение типа HL

Спецификация

Модель

SMT-012-250VWN

SMT-024-250VWN

Выход

Напряжение постоянного тока

12 В

24В

Допуск напряжения

± 0.5В

Регулировка напряжения

± 0,5%

Допуск напряжения

± 0,5 В

Регулирование нагрузки

± 2%

± 1%

Номинальный ток

20.83A

10,41А

Номинальная мощность

250 Вт

Вход

Диапазон напряжения

100-277 В переменного тока

Диапазон частот

47 ~ 63 Гц

Коэффициент мощности (Тип.)@ полная нагрузка

0,98 @ 120 В переменного тока 0,97 @ 277 В переменного тока

0,98 @ 120 В переменного тока 0,97 @ 277 В переменного тока

THD (тип.) При полной нагрузке

<20%

Пусковой ток (Тип.)

20A, 50%, 1,4 мс

Полная нагрузка

Эффективность (тип.)

> 88%

> 89%

Переменный ток (Тип.)

3,4 А при 110 В переменного тока 1,76 А

Ток утечки

<0,50 мА

Защита

Короткое замыкание

отключение напряжения o / p, повторное включение для восстановления после устранения неисправности

Перегрузка

≤120% ограничение постоянного тока, автоматическое восстановление

Перегретый

100 ℃ ± 10 ℃ отключение напряжения o / p, автоматически восстанавливается после охлаждения.

По току

≤1,4 * I вых

Среда

Рабочий ТЕМП.

-40 ~ + 60 ℃

Рабочая влажность

20 ~ 90% относительной влажности, без конденсации

Хранение ТЕМ.,Влажность

-40 ~ + 80 ℃ , 10 ~ 95% относительной влажности

ТЕМП. Коэффициент

± 0,03% / ℃ (0 ~ 50 ℃)

Вибрация

10 ~ 500 Гц 2G 10 мин./ 1 цикл , период по 60 минут каждая по осям X, Y, Z

Безопасность и ЭМС

Стандарты безопасности

UL8750

Выдержать напряжение

Ввод / вывод: 3.00KVAC

Сопротивление изоляции

I / P-O / P : 100 МОм / 500 В постоянного тока / 25 ℃ / 70% относительной влажности

ИЗЛУЧЕНИЕ ЭМС

Соответствие FCC, часть 15 B

ЭМС-ИММУНИТЕТ

EN61000-4-2,3,4,5,6,11 (Скачок 4KV)

Другие

Масса

1.75 кг

Размер

276 * 78 * 47 мм (Д * Ш * В)

упаковка

10ПК / CTN385 * 335 * 200 мм 20ПК / CTN

Примечания

1.Все параметры, не упомянутые специально, измеряются при входном напряжении 110 В и 277 В переменного тока, номинальное значение

нагрузки и 25 ℃ окружающей температуры.

2..Толерантность: включает установленные нами допуски, линейное регулирование и регулирование нагрузки.

Этикетка

Схема подключения:


FAQ

1.Что произойдет, если загрузка подключения менее 55% для драйвера светодиода ограничения нагрузки?

Ответ: Если вы возьмете наши светодиодные драйверы с регулируемой яркостью на 1,0 В, светодиодный свет будет мигать.

2. Можем ли мы разместить информацию о нашей компании на этикетке?

Отвечать:

– Согласно политике ETL / UL, мы не можем свободно вносить изменения в этикетки. Если мы внесем изменения по вашему требованию, наша компания будет наказана, если это обнаружит отдел ETL / UL.Мне очень жаль, что это доставило вам столько хлопот ..

– Если вашей компании необходимо внести изменения в этикетки, я предлагаю вам составить несколько списков наших сертификатов ETL / UL, после чего мы можем помочь вам разработать новую этикетку по запросу.

Для получения дополнительной информации, если вы хотите узнать драйвер симистора Smarts Electronics с регулируемой яркостью светодиода, вы можете войти в систему http://www.smarts-electronics.com/ или связаться с г-ном Стивеном (skype: steven821228 mail: steven @ smartselectronic.com.cn)

Нужен ли трансформатор для светодиодных ламп? – LED Hut

Для всех светодиодных ламп с питанием от сети требуется трансформатор. В зависимости от типа лампы трансформатор / драйвер может быть встроен в корпус лампы или может быть расположен снаружи. Трансформатор предназначен для снижения сетевого напряжения (240 В) до желаемого уровня относительно запитанной лампы (например, 12 В или 24 В).

Переход на светодиоды – для каких ламп нужен трансформатор?

Большинство людей, которые решат переключиться на светодиоды, сделают это для домашнего использования.В большинстве случаев корпус отдельной светодиодной лампы содержит соответствующий драйвер, подходящий для питания этой лампы. Это означает, что лампочка готова к использованию и не требует дополнительных затрат на драйверы / трансформаторы. Лампочки, которые содержат драйвер светодиода и поэтому могут использоваться без добавления внешнего трансформатора, включают:
  • Колпачки байонетных ламп (например, B22)
  • Винтовые колпачки для ламп (например, E26, E27)
  • Колпачки типа Twist and Lock (e.грамм. ГУ10, ГУ24)

Причина описания трансформатора как «драйвера» по отношению к домашним светодиодным лампам заключается в том, что, хотя термин «светодиодный трансформатор» стал популярным обобщающим термином для всех драйверов и трансформаторов, термин «трансформатор» следует использовать для более крупных Проекты светодиодного освещения, требующие более мощного внешнего источника питания (подробнее см. Ниже).

В чем разница между светодиодным «драйвером» и светодиодным «трансформатором»?

При установке между сетью питания и светодиодной лампой в электрической цепи драйверы светодиодов и трансформаторы светодиодов выполняют ту же функцию (т.е. каждая служит для уменьшения подачи питания на лампочку). Однако между двумя электрическими компонентами есть четкое различие. Напряжение электросети в британских домах составляет около 240 В. Учитывая, что светодиодные лампы, предназначенные для домашнего использования, требуют значительно меньшего источника питания для правильной работы в течение ожидаемого срока службы, в цепь должен быть установлен драйвер / трансформатор для защиты лампы. Основное отличие светодиодных драйверов от светодиодных трансформаторов – выходная мощность:

Драйверы светодиодов

Обычно драйверы светодиодов ограничены максимальной выходной мощностью от 100 Вт до 200 Вт.Это означает, что драйверы светодиодов являются предпочтительным источником питания для небольших светодиодных осветительных установок в доме, поскольку для отдельных светодиодов может потребоваться только 2–4 В постоянного тока. Когда светодиоды соединены последовательно – или “массив” – требуется гораздо более высокое напряжение. В этом случае может быть установлен светодиодный трансформатор (например, для питания световой ленты).

Светодиодные трансформаторы

Светодиодные трансформаторы

способны управлять большим потоком электроэнергии. Таким образом, трансформаторы представляют собой «тяжелое» решение по источникам питания для крупномасштабных проектов светодиодного освещения, таких как ленточное освещение (также известное как «светодиодная лента»).См. Ниже дальнейшие соображения по использованию светодиодного трансформатора со светодиодной лентой.

Как далеко я должен разместить светодиодный трансформатор?

В рамках рассмотрения вопроса о покупке осветительной ленты или светодиодной ленты необходимо решить вопрос о максимальном расстоянии, на котором источник питания должен быть размещен от световой ленты. Это связано с тем, что светодиодный трансформатор, который подключен к цепи на слишком большом расстоянии от светодиодной ленты, может привести к провалу источника питания, достигающего полосы.В зависимости от свойств электрических кабелей, подключенных к осветительной полосе (и, следовательно, в зависимости от электрической нагрузки, которую кабель может выдерживать), ответы будут следующими:
Электропроводка Максимальное рекомендуемое расстояние светодиодного трансформатора от осветительной ленты
0,75 мм 5 мес.
1 мм 10 м
1,5 мм 15 мм
2.5 мм 20 м

Могут ли несколько светодиодных лент питаться от одного трансформатора?

Да. Питание нескольких светодиодных лент может осуществляться через один светодиодный трансформатор при условии, что общая мощность, требуемая для лент, не превышает предельных значений электрической нагрузки трансформатора. Если нагрузка превышает возможности трансформатора, это повлияет на выход (что может привести к затемнению или мерцанию света).

Нужен ли для всех светодиодных даунлайтов отдельный драйвер?

Лампы, предназначенные для использования во влажных зонах (например, светильники в ванной комнате), должны иметь степень защиты IP для такого использования.Это означает, что каждая герметичная лампочка будет содержать драйвер, и внешний трансформатор не потребуется. При установке светодиодных точечных светильников в других частях дома, например, на кухонных потолках, необходимо учитывать электрическую арматуру – например, если светильник предназначен для размещения лампы MR16 (двухштыревой лампы), необходимо установить отдельный драйвер с лампой. . Консультации относительно драйверов для ламп MR16 можно получить в информации о продукте производителя и у качественных поставщиков продукта в момент покупки.

Могу ли я установить светодиодный трансформатор?

Всегда обращайтесь за советом к квалифицированному электрику, прежде чем приступать к крупномасштабным проектам освещения, которые требуют планирования и безопасного выполнения внешнего источника питания, питаемого через светодиодный трансформатор.

Электронные трансформаторы – без минимальной нагрузки для светодиодного и галогенного освещения

10
220- 240 В, 277 В переменного тока , Светодиодные лампы и светодиодные ленты 906 90 4

В, 220-240 В переменного тока

9049 / DC , 0 906
TA10W, TU10W и TE10W 10 Вт 120 В, 220-240 В, 277 В переменного тока 24 В переменного / постоянного тока Галогенные, светодиодные лампы и Светодиодные ленты
TA15W, TU15W и TE15W 15 Вт 120 В, 220–240 В, 277 В переменного тока 24 В переменного тока Галогенные, светодиодные лампы и светодиодные ленты TA20W, TU20W и TE20W 20 Вт 120 В, 220-240 В, 277 В переменного тока 24 В переменного / постоянного тока Галогенные лампы, светодиодные лампы и светодиодные ленты
TA30W30, TU30W 30 Вт 120 В, 220-240 В, 277 В переменного тока 24 В переменного / постоянного тока Галогенные, светодиодные лампы и светодиодные ленты
TA40W, TU40W и TE40W 40W 40W 24 В переменного / постоянного тока Галогенные, светодиодные лампы и светодиодные ленты
TA45W, TU45W и TE45W 45W 120 В, 220-240 В, В переменного тока 900 В переменного тока AC Галоген, светодиодные лампы и светодиодные ленты
TA50W, TU50W и TE50W 50 Вт 120 В, 220-240 В, 277 В переменного тока 24 В переменного / постоянного тока Светодиодные лампы Hалоген , & Светодиодные ленты
TA60W, TU60W и TE60W 60 Вт 120 В, 220–240 В, 277 В переменного тока 24 В переменного / постоянного тока Галогенные, светодиодные лампы и светодиодные ленты
9095
TA60WD * Светодиоды 60 Вт 120 В, 220-240 В, 277 В переменного тока 24 В переменного / постоянного тока Галогенные, светодиодные лампы и светодиодные ленты
75 TA 75 Вт 120 В, 220-240 В переменного тока 24 В переменного тока Галогенные, светодиодные лампы и светодиодные ленты
TA80W и TU80W 80W 120 В, 220-240 В переменного тока 24 В переменного тока
TA96W и TU96W 96 Вт 120 В, 220-240 В переменного тока 24 В переменного / постоянного тока Галогенные, светодиодные лампы и светодиодные ленты

TA96W65B15

и TU96W65B15

96 Вт 120 В, 220-240 В переменного тока 24 В переменного / постоянного тока Галогенные, светодиодные лампы и светодиодные ленты

012
906 9011 TAW 906

100 Вт 120 В, 220-240 В переменного тока 24 В переменного / постоянного тока Галогенные лампы, светодиодные лампы и светодиодные ленты
TA105W и TU105W 105W 24 В переменного / постоянного тока Галогенные, светодиодные лампы и светодиодные ленты
TA120W и TU120W 120W 120 В, 220-240 В переменного тока Галогенные, светодиодные лампы и светодиодные ленты
TA150W и TU150W 150 Вт 120 В, 220-240 В переменного тока 24 В переменного / постоянного тока Галогенные и светодиодные лампы, светодиодные лампы Полосы
TA150W и TU150W 150 Вт 120 В, 220-240 В переменного тока 24 В переменного / постоянного тока Галогенные, светодиодные лампы и светодиодные ленты

95

0

150 Вт 120 В переменного тока 24 В постоянного тока Светодиодные лампы, светодиодные ленты, лампы накаливания и галогенные лампы
TA175W и TU175W 175W 120 В, 220-240 В AC 24V AC / DC Галогенные лампы, светодиодные лампы и светодиодные ленты
TA200W и TU200W 200W 120V, 220-240V AC 24V AC / DC Halogen, Halogen Светодиодные лампы и светодиодные ленты
TA250W и TU250W 250 Вт 120 В, 220-240 В переменного тока 24 В переменного / постоянного тока Галогеновые, светодиодные лампы и светодиодные ленты
TA300W и TU300W 300 Вт 120 В, 220-240 В переменного тока 24 В переменного / постоянного тока Галогенные лампы, светодиодные лампы и светодиодные ленты

Как выбрать подходящий трансформатор для светодиодных лент 12 В : LEDLIGHTSWORLD.COM – LEDLightsWorld

Шаг 1. Рассчитайте энергопотребление полосы, которую вы хотите

–Мы можем рассчитать мощность каждой полосы, зная тип светодиода и его номинальную мощность для каждого светодиода. Формула для расчета: Потребляемая мощность = Мощность каждого светодиода * Количество светодиодов на длине полосы.

Например, для модели SMD3528 длиной 100 см, 150 светодиодов на рулон, это 30 светодиодов на 100 см, поэтому его потребляемая мощность составляет 30 * 0,08 = 2,4 Вт.

ПРИМЕЧАНИЕ. Этот метод позволяет получить данные о номинальной потребляемой мощности.

На самом деле, после того, как полоса будет запущена на длительный срок, произойдет падение напряжения, которое приведет к потере мощности.

Чем длиннее полоса, тем меньше реальная мощность она вырабатывает. Полоса длиной 5 метров по сравнению с полосой длиной 1 метр той же модели, реальная мощность будет на 40-50% меньше.

Чем короче полоса, тем реальная мощность будет намного ближе к номинальной.

И снова, некоторые производители будут использовать разные резисторы для регулировки выходной мощности полосы. Например, если светодиодный компонент номиналом 60 мА, для увеличения срока службы будет использоваться большой резистор, ток светодиода будет меньше номинального.

A: одиночный чип SMD3528 0,08 Вт / светодиод

Примечание: теперь SMD3528 заменен на имя SMD2835, 0.1W.

Лента, изготовленная из этого светодиода 3528, модели, которые мы продаем в Интернете, имеют:

SMD3528-150 SMD3528-300 SMD3528-600 SMD3528-1200


Полоса Модель

3528,150LED / Рулон

3528,300LED / Рулон

3528,600LED / рулон

3528,1200LED / Рулон

30 светодиодов на метр

60 светодиодов на метр

120 светодиодов на метр

240 светодиодов на метр

500см

12 Вт

24 Вт

48 Вт

96 Вт

300см

7.2 Вт

14,4 Вт

28,8 Вт

57,6 Вт

200см

4,8 Вт

9,6 Вт

19,2 Вт

38,4 Вт

100см

2,4 Вт

4,8 Вт

9.6 Вт

19,2 Вт

50 см

1,2 Вт

2,4 Вт

4,8 Вт

9,6 Вт

1 фут (30 см)

0,8 Вт

1,6 Вт

3,2 Вт

6.4 Вт

Примечание: 1 Катушка ленты производится через 5 метров (16.4 футов). 1 фут = 30 см. 1 дюйм = 2,54 см.

B: одиночный чип SMD2835 0,2 Вт / светодиод

Лента, изготовленная с этим светодиодами, в моделях, которые мы продаем в Интернете, есть:

SMD2835-300 SMD2835-600 SMD2835-1200

Полоса Модель

2835,300LED / рулон

2835,600LED / рулон

2835,1200LED / Рулон

60 светодиодов на метр

120 светодиодов на метр

240 светодиодов на метр

500см

60 Вт

120 Вт

240 Вт

300см

36 Вт

72 Вт

144 Вт

200см

24 Вт

48 Вт

96 Вт

100см

12 Вт

24 Вт

48 Вт

50 см

6 Вт

12 Вт

24 Вт

1 фут (30 см)

3.6 Вт

7,2 Вт

14,4 Вт

B: Вид сбоку SMD335 0,08 Вт / светодиод

Лента, изготовленная из этого светодиода 335, модели, которые мы продаем через Интернет, имеют:

Полоса Модель

335,300LED / рулон

335,600LED / рулон

60 светодиодов на метр

120 светодиодов на метр

500см

24 Вт

48 Вт

300см

14.4 Вт

28,8 Вт

200см

9,6 Вт

19,2 Вт

100см

4,8 Вт

9,6 Вт

50 см

2.4 Вт

4,8 Вт

1 фут (30 см)

1,6 Вт

3,2 Вт

Примечание: 1 Катушка ленты производится с шагом 5 метров (16,4 фута). 1 фут = 30 см. 1 дюйм = 2,5 см.

C: Вид сверху SMD5050 0.24 Вт / светодиод

Полоса, изготовленная с использованием этого светодиода 5050, модели, которые мы продаем через Интернет, имеют:

Полоса Модель

5050,150LED / Рулон

5050,300LED / рулон

5050,600LED / рулон

30 светодиодов на метр

60 светодиодов на метр

120 светодиодов на метр

500см

36 Вт

72 Вт

144 Вт

300см

21.6 Вт

43,2 Вт

86,4 Вт

200см

14,4 Вт

28,8 Вт

57,6 Вт

100см

7,2 Вт

14,4 Вт

28.8 Вт

50 см

3,6 Вт

7,2 Вт

14,4 Вт

1 фут (30 см)

2,16 Вт

4,32 Вт

8,64 Вт

Примечание: 1 Катушка ленты производится через 5 метров (16.4 футов). 1 фут = 30 см. 1 дюйм = 2,5 см.

Шаг 2: Выберите трансформатор подходящего типа

A: Водонепроницаемый трансформатор, 12 В постоянного тока, от 1 А (12 Вт) до 8 А (96 Вт)

B: Водонепроницаемый адаптер серии для тяжелых условий эксплуатации, 12 В постоянного тока, от 8,5 А (102 Вт) до 30 А (360 Вт)

C: Водонепроницаемый трансформатор для светодиодов, 12 В постоянного тока, начиная с 2.От 5 ампер (30 Вт) до 8,3 ампер (100 Вт)

Шаг 3. Выберите правильный AMP

A: если вы заказали 1 катушку SMD3528 с 300 светодиодами (24 Вт) и вам нужен водонепроницаемый источник питания, проверьте трансформатор Waterproof LED и выберите 2,5 А (30 Вт)

B: если вы заказали 2 катушки SMD5050 с 300 светодиодами (всего 0,24 * 600 = 144 Вт) и хотите, чтобы работал только один трансформатор, то вы можете выбрать негерметичный сверхмощный адаптер и 15 А (180 Вт)

PS: Усилители или мощность источника питания должны быть выше фактического потребления энергии, например.грамм. Для одной катушки светодиодной ленты SMD3528 с 300 светодиодами потребляемая мощность составляет 24 Вт, но мы рекомендуем вам выбрать для нее источник питания DC12V 3AMP 36 Вт.

Если у вас возникли проблемы, свяжитесь с нами!

Какие плюсы и минусы у 12В и 230В? – служба поддержки клиентов

Выбранное напряжение зависит от личных предпочтений и ситуации, в которой необходимо обеспечить освещение. У каждого из этих двух вариантов есть свои преимущества и недостатки.

12В
Преимущества:
  • Эти лампы излучают намного больше света, чем галогенные на 230 В. Галогенная лампа 20 Вт на 12 В излучает такое же количество света, как и лампа 50 Вт на 230 В. Галогенная лампа мощностью 45 Вт на 12 В излучает в три раза больше света, чем лампа мощностью 50 Вт на 230 В.
  • Лампочки служат дольше, так как в них меньше напряжения.
  • Лампы излучают немного более яркий (белый) свет и остаются белыми при уменьшении яркости.
  • Больше возможностей для WAT и радиационных пучков (от 20 до 35-50 Вт).
  • Возможность преобразования в световую подсветку со светодиодами.
Недостатки:
  • Для ламп 12 В требуется дополнительный трансформатор, который нужно выбирать в зависимости от мощности и места (расстояние от прожектора). В зависимости от мощности и расстояния от прожектора нужно установить электронный или завернутый трансформатор.

    Если расстояние между прожектором и трансформатором меньше или равно 2 метрам, можно установить электронный трансформатор.Однако, если расстояние превышает 2 метра, необходимо установить трансформатор в оболочке. По мере увеличения расстояния и увеличения мощности вам необходимо выбрать более толстый кабель. Чем больше расстояние между трансформатором и прожектором, тем больше потерь.

230V
Преимущества:
  • Нет необходимости в трансформаторе (в основном используется в высоких потолках без дополнительных полостей, в которые можно поместить трансформатор).
  • Также используется для энергосберегающих ламп.
  • Возможность преобразования в световую подсветку со светодиодами.
  • Фары дают более теплый свет (более желтый цвет – похож на цвет стандартной лампы).
Недостатки:
  • Меньше возможностей в WAT (35-50 Вт).
  • При уменьшении яркости свет становится более оранжевым.
  • Ограниченный срок службы.

Расход у обеих версий одинаков.

Что это такое и чем они занимаются?

Светодиоды Светодиоды (LED) испускают свет из-за протекающего через них тока.Следовательно, светодиод действует как полупроводник, и его свет, по сути, является побочным продуктом протекающего через него тока.

Однако светодиоды, особенно параллельно работающие, требуют правильного напряжения и тока для правильной работы. Если ток не регулируется, это может вызвать сбой, особенно в сборках пользовательских светодиодных печатных плат. Это причина того, почему так важны источники питания, такие как драйверы и трансформаторы.

Они могут повлиять на срок службы и эффективность вашей светодиодной системы освещения.Следовательно, вы должны узнать о них. В этом руководстве мы сосредоточимся на трансформаторах. Мы подробно рассмотрим, как они работают и чем они отличаются от драйверов.

Без промедления…

Что такое светодиодные трансформаторы?

Если вы раньше работали с электроникой, профессионально или увлеченно, возможно, вы уже сталкивались с трансформаторами. Как известно, трансформаторы могут передавать электричество из одной цепи в другую.Кроме того, вы можете использовать его для повышения или понижения тока.

Например, вы можете использовать его для преобразования токов высокого напряжения в более безопасные и более управляемые. Светодиодные трансформаторы работают примерно так же.

Обычно они состоят из двух соединенных между собой катушек. Первичная катушка подключается к источнику питания, а вторичная катушка подключается к светодиоду (-ам). Трансформатор может использовать соединение между катушками для определения генерируемого напряжения. В свою очередь, он может увеличивать или уменьшать количество проходящего через него напряжения.Обычно первичная обмотка имеет больше обмоток, чем вторичная обмотка. Это гарантирует, что вторичная катушка будет иметь более низкое напряжение.

Два самых распространенных светодиодных трансформатора – это магнитные трансформаторы и электронные трансформаторы. Мы обсудим их далее в этом руководстве. Однако сначала нам нужно обсудить, когда необходимы трансформаторы.

Когда нужен светодиодный трансформатор?

Светодиодные трансформаторы

работают с более высокой выходной мощностью.Поэтому, хотя для небольших проектов лучше работать с драйверами светодиодов, трансформаторы будут лучшим вариантом для регулирования тока для более сложных светодиодных систем освещения с большим количеством лампочек или микросхем.

Вы можете интегрировать светодиодные трансформаторы в осветительную арматуру или вставлять их в вилку, если она соединяет источник света и источник питания.

Но какой светодиодный трансформатор вы должны использовать для своего проекта?

Типы трансформаторов светодиодных ламп

Как мы уже упоминали, существует два распространенных типа светодиодных трансформаторов.Тем не менее, мы должны упомянуть, что существуют разные среды и сценарии использования, для которых может потребоваться более специализированная форма светодиодных трансформаторов. Тем не менее, в этом разделе руководства мы рассмотрим наиболее доступные вам типы трансформаторов.

Это самые распространенные типы трансформаторов, потому что профессионалы считают их самыми надежными. Он состоит из первичной и вторичной катушек. Обмотки вторичной обмотки меньше обмоток первичной обмотки.

Обычно меньше и легче магнитных трансформаторов; Они состоят из миниатюрного трансформатора, соединенного с инвертором. Инвертор преобразует частоту, а трансформатор изменяет направление тока. Например, если вы используете ток от розетки на 120 вольт с частотой 60 Гц, он увеличится примерно до 20 кГц. Хотя он может быть меньше, вам не следует использовать этот тип трансформатора для светодиодного освещения.

Прочие вопросы:

  • Внутренний: Внутренние трансформаторы обычно меньше, чем наружные трансформаторы.Так их легче скрыть. Производители часто оснащают их защитой от неисправностей. Кроме того, они очень эффективны, несмотря на свой размер.
  • Для установки вне помещений: Обычно производители изготавливают светодиодные трансформаторы для установки вне помещений в прочном водонепроницаемом корпусе. Конечно, они могут противостоять дождю, пыли, снегу и т. Д. Вы можете найти некоторые с классом защиты IP69.
  • Регулируемая яркость: Поскольку трансформаторы могут регулировать частоту и напряжение, вы можете использовать их для уменьшения или уменьшения яркости светодиодных фонарей по желанию.

Какой тип трансформатора используется для светодиодных фонарей?

Светодиодные трансформаторы

работают так же, как и большинство трансформаторов в другой электронике. Однако можно ли использовать неспециализированный трансформатор со светодиодной подсветкой? Светодиодные трансформаторы не имеют минимальной нагрузки. Кроме того, они имеют низкое энергопотребление. Вы можете использовать специализированный светодиодный трансформатор, потому что производители стабилизировали его для безопасной работы с осветительными приборами.

Если вы не можете найти светодиодный трансформатор, вы можете использовать вместо него спиральный трансформатор . Мы также знаем обмоточные трансформаторы как ферромагнитные или магнитные трансформаторы. Мы кратко обсудили их в предыдущем разделе. Тем не менее, если вы планируете встраивать их в свой светильник, обратите внимание, что они имеют минимальную заряженную нагрузку. Таким образом, если это трансформатор мощностью 20 Вт, вам необходимо убедиться, что вы используете его только с лампами мощностью не менее 20 Вт.

Кроме того, следует отметить, что эти трансформаторы могут издавать слышимый непрерывный жужжащий шум.Кроме того, они потребляют больше энергии по сравнению со специализированными светодиодными трансформаторами.

Еще раз, как мы указывали в предыдущем разделе, вам не следует использовать электронные трансформаторы для осветительных приборов, потому что они имеют большие минимальные нагрузки.

Преимущества светодиодного трансформатора

Почему следует использовать специализированный светодиодный трансформатор вместо обычного ферромагнитного? В этом разделе руководства мы рассмотрим некоторые преимущества использования специализированных светодиодных трансформаторов в ваших проектах.

  • Выбор вариантов мощности: Светодиодные трансформаторы доступны во всевозможных вариантах малой мощности.
  • Водонепроницаемость: Большинство светодиодных трансформаторов, вне зависимости от того, используются ли они для наружного или внутреннего применения, имеют водонепроницаемую и пыленепроницаемую конструкцию.
  • Универсальность: Они бывают всех форм и размеров, и в большинстве случаев вы можете использовать их практически с любым диммером на реостате.
  • Простота установки: Их на удивление легко подключить к вашему светильнику, и вы можете использовать их ежедневно.
  • Гарантия: На большинство светодиодных трансформаторов предоставляется гарантия сроком от 2 до 3 лет, в зависимости от того, где вы их покупаете.

В чем разница между драйвером светодиода и трансформатором?


Во введении к этой статье установлено, что драйверы светодиодов и трансформаторы являются источниками питания с аналогичными функциями. Для простого проекта, в котором вы используете базовую светодиодную ленту, вы можете подключить ее к светодиодному драйверу.

Для более длинных лент вам может пригодиться светодиодный трансформатор. Это связано с тем, что светодиодные трансформаторы имеют более высокую выходную мощность, чем драйверы.

В большинстве случаев драйвер светодиода можно использовать как заменитель трансформатора. Однако это зависит от требований к мощности вашего проекта. Например, драйвер светодиода с регулируемой яркостью 100 Вт может питать только схему или полосу, потребляемая мощность которых составляет 100 Вт. Как правило, драйверы имеют предел выходной мощности от 100 до 200 Вт.

Следовательно, если вы хотите, чтобы цвет вашей длинной светодиодной ленты оставался неизменным, вам следует выбрать светодиодный трансформатор для своего проекта. Это лучший способ сохранить индекс цветопередачи вашего светового проекта.

Часто задаваемые вопросы

Нагреваются ли СВИНЦОВЫЕ световые полосы и трансформаторы?

Хотя светодиодные трансформаторы могут выделять некоторое количество тепла, светодиодные ленты и лампы обычно не нагреваются на ощупь.

Как далеко я должен разместить светодиодный трансформатор?

Если вы подключите трансформатор слишком далеко от светодиодной ленты, это может привести к падению напряжения. Расстояние от светодиодного трансформатора до осветительной ленты будет зависеть от длины световой полосы. Для электропроводки диаметром 1 мм потребуется расстояние 10 м.

Может ли один трансформатор питать несколько светодиодных лент?

Да, один трансформатор может питать несколько светодиодных лент при условии, что максимальная суммарная мощность светодиодных лент не превышает возможности трансформатора.

Нужен ли мне специальный трансформатор для светодиодных фонарей?

Для светодиодных фонарей не нужен специальный трансформатор. Можно использовать катушку или магнитный трансформатор. Однако мы рекомендуем использовать специальные светодиодные трансформаторы, поскольку производители оптимизируют их для светодиодных светильников. Кроме того, они также имеют более низкое энергопотребление.

Могу ли я использовать трансформатор 12 В для светодиодов?

Можно использовать магнитный трансформатор 12 В со светодиодами.Вам нужно убедиться, что светодиодная лента совместима.

Заключение

Светодиодным светильникам

требуется постоянное и надежное питание, чтобы они не вышли из строя или преждевременно вышли из строя.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
