Трансформаторы ТП-30 - В помощь радиолюбителю



Трансформаторы предназначены для работы от сети переменного тока частотой (50±0,5) Гц. Номинальная мощность трансформаторов 22 Вт.
Трансформаторы изготавливают на витом магнитопроводе ПЛР 16х12,5.
Масса трансформаторов не более 0,6 кг.
Внешний вид трансформаторов изображен на рисунке 1, габаритные размеры на рисунке 2, электрические схемы трансформаторов на рисунке 3, электрические параметры в таблице 1.

Рисунок 1. Внешний вид трансформаторов ТП-30.



Рисунок 2. Габаритные размеры трансформаторов ТП-30.

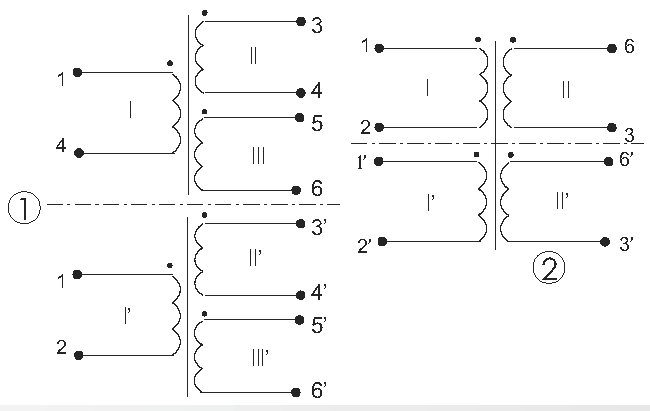

Рисунок 3. Электрические схемы трансформаторов ТП-30.

Таблица 1. Электрические параметры трансформаторов ТП-30.

Тип трансформатора
Р вт. макс.
Первичная обмотка Номера выводов вторичной обмотки Напряжение вторичных обмоток, В Ток вторичных обмоток, ном. А Номер электр. схемы
U В I А В режиме холостого хода В режиме номинальной нагрузки
ТП 30-2 27 220 0,025 3-6
3'-6'
18,3
18,3
15,0
15,0
0,7
0,7
2
ТП 30-7 27 220 0,025 3-4
3'-4'
5-6
5'-6'
11,0
11,0
1,7
1,7
9,0
9,0
1,6
1,6
1,05
1,05
0,03
0,03
1
ТП 30-8 27 220 0,025
3-6
3'-6'
6,55
6,55
5,6
5,6
1,8
1,8
2
ТП 30-9 27 220 0,025 3-6
3'-6'
28,8
28,8
23,6
23,6
0,45
0,45
2
ТП 30-10 27 220 0,025 3-6
3'-6'
6,0
6,0
5,0
5,0
1,5
1,5
2

*- Сеть 220 вольт подаётся на выводы 1 и1', а на выводы 2 и 2' ставится перемычка.


Трансформаторы ТП-30, характеристика, параметры, схема

Внешний вид трансформаторов ТП-30

Изготовляются на витом сердечнике. Основное применение трансформатора ТП 30 для схем блоков питания от сети переменного тока с частой 50 Гц, номинальным напряжением 220 вольт. Отклонения ±10%

Изоляция обмоток трансформатора ТП-30

Изоляция трансформатора выдерживает испытательное напряжение переменного тока частотой 50 Гц:
Между первичной обмоткой и всеми вторичными, между первичной и магнитопроводом: 4000 В.

Между всеми вторичными обмотками, вторичными обмотками и магнитопроводом: 600 В.

Параметры ТП-30

Номинальная мощность трансформаторов 22 ВА.
Ток холостого хода трансформаторов, не более 0,030 А.
Неустойчив к короткому замыканию.
Трансформаторы изготавливают на пластинчатых магнитопроводах ПЛР 16х12,5.

Тип
трансформатора
Номера
выводов
вторичной
обмотки
Напряжение вторичных обмоток, В Ток
вторичных
обмоток
ном. А
Номер
электр.
схемы
В режиме
холостого хода
В режиме
номинальной нагрузки
ТП 30-2 3-6
3′-6′
18,3
18,3
15,0
15,0
0,7
0,7
2
ТП 30-7 3-4
3′-4′
5-6
5′-6′
11,0
11,0
1,7
1,7
9,0
9,0
1,6
1,6
1,05
1,05
0,03
0,03
1
ТП 30-8 3-6
3′-6′
6,55
6,55
5,6
5,6
1,8
1,8
2
ТП 30-9 3-6
3′-6′
28,8
28,8
23,6
23,6
0,45
0,45
2
ТП 30-10 3-6
3′-6′
6,0
6,0
5,0
5,0
1,5
1,5
2

Габаритные размеры

Габаритные размеры трансформаторов ТП-30

Габаритные размеры трансформаторов, LxBxH — 99х70х31 мм.
Масса трансформаторов 0,6 кг.
Степень защиты от воздействия окружающей среды: IP00
Рабочая температура среды: -10°С…+60°С
Температура перегрева — 60°С
Вид климатического исполнения — УХЛ 1.1
Класс изоляции — В (130°)
Класс трудногорючести — HB или V-0

Схема подключения

Электрические схемы трансформаторов ТП-30

Видео: Проверка трансформатора ТП-40

Поделиться ссылкой:

Кликните на звездочку чтобы выставить рейтинг страницы

[Total: 0 Average: 0]

Схема подключения тп-30-2 - kras-salon.ru

Скачать схема подключения тп-30-2 EPUB

Эдуард говорит: в   а есть у кого-нибудь схема регулируемого бпна этом трансе(3 — вольт, ампер на 5). Схема относительно просто и представляет собой тп-30-2 стабилизированный блок подключенья.

Изготовляются на витом сердечнике. Основное применение трансформатора ТП 30 для схем блоков питания от сети переменного тока с частой 50 Гц, номинальным напряжением вольт.

Отклонения ±10%.  ТП 3′-6′. 18,3 18,3. 15,0 15,0. 0,7 0,7. 2. ТП 3′-4′ 5′-6′. 11,0 11,0 1,7 1,7.  Схема подключения. Электрические схемы трансформаторов ТП Видео: Проверка трансформатора ТП Рекомендуем по теме.

Evgeny Primerov 2 (). как подключить обмотки трансформатора ТП,чтобы на выходе получить двуполярное питание 2 по15 вольт? 7 лет.  Надо подключить диодномостовую схему. 0 нравится комментировать 7 лет. Остальные ответы. У меня есть транс тп, когда подключаю его к сети он грычит громче чем надо, и быстро греется. Что может быть? 13 comments on “У меня есть транс тп”. Эдуард говорит: в а ты правельно подключаешь? Где какая обмотка правельно определил?

Ответить. Эдуард говорит: в   а есть у кого-нибудь схема регулируемого бпна этом трансе(3 — вольт, ампер на 5). Ответить.

Эдуард говорит: в Николай, сколько ампер? он всего то 1а может. 30вт, 2х15в, 1а. Ответить. Схема относительно просто и представляет собой двухполярный стабилизированный блок питания. Плечи блока питания зеркальны, поэтому схемы абсолютно симметрична. Технические характеристики блока питания: Номинальное входное напряжение: ~18 22В Максимальное входное напряжение: ~28В (ограничено напряжение конденсаторов) Максимальное входное напряжение (теоретически): ~70В (ограничено максимальным напряжением выходных транзисторов) Диапазон выходных напряжений (при ~20В на входе): 12 16В Номинальный выходной ток (при выходном напряжении 15В): мА Максимальный выходной ток (при выходном напряж.

ТрансВит ТП Фирма: ТрансВит Тип: Трансформаторы на витом магнитопроводе Фирменное название: ТП ×. Стоимость за штуку  Фирма:ТрансВит. Фирменное название:ТП Тип:Трансформаторы на витом магнитопроводе. PDF: Посмотреть. Понижающий трансформатор питания, максимальная мощность: 27 Вт, входное напряжение: В, номинальное выходное напряжение: 15+15 В (две вторичные обмотки), ток номинальной нагрузки: 0,7+0,7 А, габаритные размеры: 99х70х31 мм Доставка: Россия от Р.

Трансформаторы питания ТП Трансформаторы предназначены для работы от сети переменного тока частотой (50±0,5) Гц. Номинальная мощность трансформаторов 22 Вт. Трансформаторы изготавливают на витом магнитопроводе ПЛР 16х12,5. Масса трансформаторов не более 0,6 кг.

Внешний вид трансформаторов изображен на рисунке 1, габаритные размеры на рисунке 2, электрические схемы трансформаторов на рисунке 3, электрические параметры в таблице 1. Рисунок 1. Внешний вид трансформаторов ТП Рисунок 2. Габаритные размеры трансформаторов ТП Рисунок 3. Электрические схемы трансформаторов ТП Трансформаторы. Трансформатор ТП Трансформатор ТП Добавить в заказ. Уточняйте цену по телефону.

Артикул: УТ Электрическая прочность изоляции: В, Гц: первичная-магнитопровод. В, 50Гц. I ном. нагрузки 1 вторичной обмотки.

doc, EPUB, fb2, rtf

ТП-30-2 - трансформатор для навесного монтажа.

ТП-30-2 - трансформатор для навесного монтажа.

Общие сведения.

Основные характеристики:

  • Максимальная выходная мощность: 27 Вт;
  • Намотка: рядовая;
  • Входное напряжение: 220 В;
  • Номера выводов первичной обмотки: 1-1'; на 2-2' ставится перемычка;
  • Частота: 50 Гц;
  • фазность: однофазный;
  • климатическое исполнение: открытого исполнения;
  • Выходное напряжение (номинальная нагрузка) : 15 ; 15 В;
  • Выходное напряжение (холостой ход): 18,3 ; 18,3 В;
  • Ток холостого хода не более: 0.025 А;
  • Масса: 0.6 Кг;
  • Габаритные размеры: 99х70х31;
  • Используемый тип магнитопровода: витой;
  • Типоразмер магнитопровода: ПЛР 16х12,5;
  • Монтаж: навесной;
  • Номера выводов вторичных обмоток: 3-7;3'-7';
  • Ток номинальной нагрузки: 0.7 ; 0.7 А;



 Важно! Стоимость трансформатора изменяется в следующих случаях:

  • Количество трансформаторов в заказе:  1-5шт = цена*2;       6-10шт = цена*1,5;         11-20шт = цена*1,3;
  • Дополнительная вакуумная пропитка: цена*1,15;
  • Входное напряжение отличное от 220В: цена*(10-20% в зависимости от сложности).







Возможные наименования: транслед, трансформатор, печатного, печатный, навесной, монтаж, новгород, тп, тп30, тп-30, тп302, тп30-2, тп-30-2, тп3015, тп30-15, тп-30-15, тп301515, тп30-15-15, тп-30-15-15,

Трансформатор ТРАНСЛЕД ТП 30 220В 2 Х 9В понижающий подобрать

Предлагаем купить понижающий трансформатор ТРАНСЛЕД ТП-30 220В 2Х9В для бытовых и промышленных приборов. Наши трансформаторы можно заказать с нужными техническими характеристиками в пределах габаритной мощности. Все пластмассовые корпуса и изолирующие части для трансформаторов малой и средний мощности производства Италия.  Для крепления  дополнительно предлагаем применение крышек что позволяет уменьшить поле рассеяния работающего трансформатора увеличить его помехозащищенность. Исключить возможность прикосновения к открытым токоведущим частям трансформатора, надежно зафиксировать трансформатор в устройствах. Подробную информацию можете получить в любом офисе Москвы или Московской области либо позвонить по многоканальному телефону.

Своим клиентам наша организация предлагает лучшие  и выгодные условия  сотрудничества и профессиональные техническую поддержку. Также можете в нашем сервисном центре заказывать услуги по гарантийному и после гарантийному ремонту  трансформаторов, которые наша организация поставляет на Российский электротехнический рынок.


Характеристики

Выходная мощность, Вт: 27

Используемый тип магнитопровода: витой

Климатическое исполнение: открытое

Масса, кг: 0.6

Монтаж: навесной

Размеры, мм: 99х70х31

Типоразмер магнитопровода: ПЛР 16х12,5

Ток холостого хода, не более: 0.025 A

Фазность: 1

Трансформаторы от ОАО СПЕКТР.

Рынок Электротехники. Отраслевой портал

Трансформаторы



1. Линейка однофазных трансформаторов питания типа ТП

мощностью от 1,5 Вт до 350 Вт на витых ленточных магнитопроводах

 на частоту  сети   50 – 60, 400 , 1000 Гц

(изготавливаются серийно)

            Наше  предприятие  имеет  честь   предложить  Вам  наиболее  популярный  из  разработанных  нами, поставляемый во все регионы России, в рамках Таможенного Союза и ВТО,  оптимальный  по  цене  и  качеству  ряд  однофазных  трансформаторов  питания  на  частоту  сети 50-60  Гц (возможно  400, 1000 Гц)  мощностью  от  1,5 Вт  до 350 Вт.

             Изделия применяются в продукции бытового, медицинского, общепромышленного и специального назначения (в последнем случае испытания проводит заказчик в составе аппаратуры)



  Качество  поставляемых  трансформаторов соответствует  требованиям

  • ГОСТ14233-84 «Трансформаторы питания для  бытовой  радиоаппаратуры»
  • ГОСТ 12.2.006-87  «Аппаратура  радиоэлектронная  бытовая. Требования  безопасности  и  методы  испытаний»
  • ГОСТ 27570-87 «Безопасность  бытовых и  аналогичных  электрических  приборов. Общие  требование  и  методы  испытаний»
  • ГОСТ 12.2.025-78 «Изделия  медицинской  техники. Электробезопасность»
  • Международным  стандартам  МЭК
  • Частным  техническим  условиям  на  конкретные  типы  трансформаторов.
  • Согласованной с заказчиком КД .



 По сообщенным в наш адрес Техническим Требованиям  к  трансформатору       питания

  • электрическая  схема  трансформатора,
  • напряжение  и  частота питающей  сети
  •  трансформаторы на частоту сети 50-60 Гц  изготавливаются на магнитопроводе из ст.0,3-Н-1-ЭТ(А)-3408-ГОСТ 21427.1-83
  •  трансформаторы на частоту сети 400 Гц  изготавливаются на магнитопроводе из ст. 0,15-ТО-ЭТ-3425-ГОСТ 21427.4-78
  • трансформаторы на частоту сети (400  - 1000)Гц  изготавливаются на магнитопроводе
  •  из ст.0,1-ТО-ЭТ-3425-ГОСТ 21427.4-78
  • напряжения  и  токи  вторичных  обмоток  в  рабочем  номинальном  режиме или в режиме  холостого  хода,
  • условия  эксплуатации ( температура окружающей среды , допустимый  перегрев, влажность  и т.д. )

      мы  подберем из серийно поставляемых  или разработаем (согласуем КД – услуга бесплатная)  оптимальное  для  потребителя  по  цене  и  качеству  изделие,  присвоим наименование  Вашему  типономиналу трансформатора,  изготовим  в  производстве  опытные  образцы  (не  менее  пяти)  и  выставим  счет  в  соответствии с  прейскурантом  рыночных  цен. .После  сообщения  платежного  поручения  образцы  отгрузим  в  Ваш  адрес. По  результатам  испытаний  на Вашем предприятии  образцов  мы  учтем  все  окончательные  пожелания  и  изменения  Технических Требований

         Продукцию поставляем во все регионы РФ, в  рамках Таможенного Союза и ВТО используя услуги грузоперевозчиков :  ООО «Деловые Линии»,  ООО «ПЭК»,  ООО «Желдорэкспедиция», ООО «ТК Энергия», ……….

         Срок разработки и согласования КД(услуга бесплатная) – от двух до пяти  суток. Срок поставки партии до 1000 шт- две недели с момента оплаты, свыше 1000 шт – равномерно по согласованному Графику

       Дальнейшие  поставки  и  цена  изделий  будут  зависеть  только  от  Вашей  потребности.

     При  значительных  потребностях:

  • намотка катушек трансформаторов производится на многошпульных полуавтоматах намотки с программным управлением  типа ПН-03, ПН-04
  • каркасы  трансформаторв льются на  термопластавтоматах  типа  J50 SS II (Япония),

       IMG 190 (Корея)

  • мы  предлагаем сотрудничество  на  долговременной  основе  (заключаем годовой  договор  на  поставку)  с  преимуществами  для  потребителя  по  цене  и   срокам  отгрузки   в т. ч.  по  согласованному  Графику.

ОАО «СПЕКТР»

173003, Россия, Великий Новгород, ул. Великая, 18

E-mail:  [email protected]          http:  // www.spectr.nov.ru/

т/ф.(8162) 33-54-64,  т.(8162) 77-26-55,  т.(8162) 77-63-67   (сбыт)

Ряд трансформаторов питания типа ТП  на витых разрезных магнитопроводах

 частотой сети  50÷60, 400, 1000 Гц   по ГОСТ 14 233-84

ТП-216-

ТП-118-

ТП-214-

ТП-215-



Мощность 2,0 Вт

Мощность 3,5 Вт

Мощность 8,5 Вт

Мощность 18 Вт

Размеры 34,5 х 30,5 х 27 мм

 Размеры 45 х 40 х 27,5 мм

Размеры 43 х 40 х 40 мм

Размеры 51 х 44 х 54 мм

Масса 0,08 кг

Масса 0,12 кг

Масса 0,23 кг

Масса 0,5 кг

ТП-159-

ТП-204-

ТП-211-

ТП-154-

Мощность 27 Вт

Мощность 38 Вт

Мощность 42 Вт

Мощность 54 Вт

Размеры 99 х 70 х 31 мм

Размеры 57 х 67 х 62 мм

Размеры 66 х 64 х 62,5 мм

Размеры 97 х 67 х 54 мм

Масса 0,6 кг

Масса 0,75 кг

Масса 0,83 кг

Масса 1,2 кг

ТП-219-

ТП-203-

ТП-161-

ТП-218-

Мощность 60 Вт

Мощность 76 Вт

Мощность 85 Вт

Мощность 100 Вт

Размеры 70 х 59 х 62,4 мм

Размеры 88 х 82 х 75 мм

Размеры 92 х 80 х 63 мм

Размеры 110 х 70 х 68 мм

Масса 1,05 кг

Масса 1,5 кг

Масса 1,5 кг

Масса 1,8 кг

ТП-190-

ТП-164-

Мощность 170 Вт

Мощность 350 Вт

Размеры 134 х 100 х 70 мм

Размеры 134 х 103 х 98 мм

Масса 2,65 кг

Масса 5,2 кг









Параметры трансформаторов питания  гарантируются конструкцией  предлагаемого      ряда

  • любые выходные параметры (по требованию заказчика) в пределах полезной мощности трансформатора
  • Электрическая  прочность  изоляции  В эфф

    -  между  первичной  и  всеми  вторичными  обмотками …………………………. 4000

    -  между  первичной  обмоткой  и  магнитопроводом      ………………………….4000

    -  между  всеми вторичными  обмотками и  магнитопроводом  не  менее  ……….4000

    -  между  всеми вторичными  обмотками                                      не  менее ………..500

  • Допустимый  перегрев  трансформатора  …………………………….  (55-60) °С.
  • Условия  эксплуатации  - ……………….. УХЛ  4.2,   УХЛ  1.1  по  ГОСТ  15150

   Дополнительные услуги  по  требованию  заказчика:

  • В зависимости от требований техники безопасности и пожарной  безопасности  на  аппаратуру  в  трансформаторе  устанавливается  термопредохранитель;
  • В зависимости  от  условий  эксплуатации  (повышенная  влажность  и  температура)  вводится  дополнительно герметизация :

             -    одноразовая   пропитка лаком  КО-835

             -   пропитка лаком  КО-835  с  последующей  лакировкой  по технологии каркасного варианта трансформаторов типа    «Габарит»;

  • В  зависимости  от  требований  по  механике  вводится  дополнительно усиление  витого разрезного магнитопровода  «лентой-стяжкой» ;
  • При повышенных требованиях по току холостого хода вводится шлифовка магнитопровода
  • При  необходимости   вводится  экран  из  медной  фольги.
  • При отличие напряжения  питающей сети от  ( 220 + - 10%) В   по  ГОСТ  13109-87

(особенно при эксплуатации в ночное время суток) с целью повышения  надежности трансформатора  делается  электрический  расчет  с  изменением  числа витков  первичной обмотки .

  • При необходимости по требованию заказчика трансформаторы ряда могут изготавливаться на частоту сети 50, 400, 1000 Гц, что обеспечивается соответственно материалом магнитопровода :

50 Гц – ст.0,3-Н-1-ЭТ(А)-3408-ГОСТ 21427.1-83,

400 Гц – ст.0,15-ТО-ЭТ-3425-ГОСТ 21427.4-78,

1000 Гц  - ст.0,1-ТО-ЭТ-3425-ГОСТ 21427.4-78.

  • Ряд трансформаторов (ТП-216-…ТП-164-) и техпроцесс  разработан с учетом оптимизации
  • ценостоимостных характеристик:
  • Минимизации затрат в условиях рынка (в. т.ч. минимум меди, конструкция предусматривает намотку на станках автоматической намотки с программным управлением, отсутствие ярма, использование специального двухком-

       понентного клея при сборке.)

  • Цена на изделия устанавливается с учетом приемлемой цены заказчика

Справочно :

      Предприятием  с 1991 года разработано и серийно поставлются следующие количества типономиналов (конкретная электрическая  схема, электропараметры  и т.д.…..) каждого типоразмера из ряда

однофазных трансформаторов питания



  1. ТП-216(2,5 Вт)…………………………………..72
  2. ТП-118(3,5 т)…………………………………..123
  3. ТП-214(9,0 Вт)…………………………………183
  4. ТП-215(18 Вт)………………………………….153
  5. ТП-159(ТП-30)(27 Вт)……………………….147
  6. ТП-204(38 Вт)………………………………….126
  7. ТП-211(42 Вт)…………………………………..96
  8. ТП-154(54 Вт)………………………………….128
  9. ТП-219(60(Вт)…………………………………..22
  10. ТП-203(76 Вт)…………………………………..32
  11. ТП-161(85 Вт)…………………………………...44
  12. ТП-218(100 Вт)…………………………………50
  13. ТП-190(200 Вт)……………………………..…121
  14. ТП-164(350 Вт)…………………………………28



   Эти количества постоянно увеличиваются , т.к. мы в режиме «онлайн»  проводим ОКР (услуга бесплатная)

по полученным ТЕХНИЧЕСКИМ ТРЕБОВАНИЯМ,  делаем макетный образец, присваиваем

порядковое обозначение трансформатору, дросселю…  и согласовываем КД  с Заказчиком . После  этого в соответствии с  потребностью  Вы можете заказывать любое количество изделий(от 5 шт)  .





















2. Линейка трехфазных  трансформаторов  типа НТЛ

Мощностью  до 350 Вт  на частоту  сети

 50 – 60, 400 , 1000 Гц)

(изготавливаются серийно)

ОАО «СПЕКТР»

173003, Россия, Великий Новгород, ул. Великая, 18

E-mailspectr[email protected]mail.ru          http:  // www.spectr.nov.ru/

т/ф.(8162) 33-54-64,  т.(8162) 77-26-55,  т.(8162) 77-63-67   (сбыт)

Трехфазные трансформаторы типа НТЛ на витых разрезных магнитопроводах

 частотой сети  50÷60, 400, 1000 Гц

(возможны другие типоразмеры)

НТЛ-159-

НТЛ-154-

НТЛ-190-

НТЛ-164-



Мощность 27,0 Вт

Мощность 54 Вт

Мощность 200 Вт

Мощность 350 Вт

Размеры 99х102х31мм

 Размеры 99х102х 54мм

Размеры 134х150х70 мм

Размеры 134х155х98 мм

Масса 0,8 кг

Масса 1,6 кг

Масса 3,98 кг

Масса 7,8 кг











По сообщенным в наш адрес Техническим Требованиям  к  трехфазному  трансформатору

  • электрическая  схема  трансформатора,
  • напряжение  и  частота питающей  сети
  •  трансформаторы на частоту сети 50-60 Гц  изготавливаются на магнитопроводе из ст. 0,3-Н-1-ЭТ(А)-3408-ГОСТ 21427.1-83
  •  трансформаторы на частоту сети 400 Гц  изготавливаются на магнитопроводе из ст.0,15-ТО-ЭТ-3425-ГОСТ 21427.4-78
  • трансформаторы на частоту сети (400  - 1000)Гц  изготавливаются на магнитопроводе
  •  из ст.0,1-ТО-ЭТ-3425-ГОСТ 21427.4-78
  • напряжения  и  токи  вторичных  обмоток  в  рабочем  номинальном  режиме или в режиме холостого  хода,
  • условия  эксплуатации ( температура окружающей среды , допустимый  перегрев, влажность  и т.д. )

      мы  подберем из серийно поставляемых  или разработаем (согласуем  КД – услуга бесплатная)  оптимальное  для  потребителя  по  цене  и  качеству  изделие,  присвоим наименование  Вашему  типономиналу трансформатора,  изготовим  в  производстве  опытные  образцы  (не  менее  пяти)  и  выставим  счет  в  соответствии с  прейскурантом  рыночных  цен. .После  сообщения  платежного  поручения  образцы  отгрузим  в  Ваш  адрес. По  результатам  испытаний  на Вашем предприятии  образцов  мы  учтем  все  окончательные  пожелания  и  изменения  Технических Требований

         Продукцию поставляем во все регионы РФ, в  рамках Таможенного Союза и ВТО используя услуги грузоперевозчиков :  ООО «Автотрейдинг»,  ООО «ПЭК»,  ООО «Желдорэкспедиция», ООО «ВнешТрансАвто», ……….

         Срок разработки и согласования КД(услуга бесплатная) – от двух до пяти  суток. Срок поставки партии до 1000 шт- две недели с момента оплаты, свыше 1000 шт – равномерно по согласованному Графику

       Дальнейшие  поставки  и  цена  изделий  будут  зависеть  только  от  Вашей  потребности.

     При  значительных  потребностях:

  • намотка катушек трансформаторов производится на многошпульных полуавтоматах намотки с программным управлением  типа ПН-03, ПН-04
  • каркасы  трансформаторв льются на  термопластавтоматах  типа  J50 SS II (Япония),

       IMG 190 (Корея)

мы  предлагаем сотрудничество  на  долговременной  основе  (заключаем годовой  договор  на  поставку)  с  преимуществами  для  потребителя  по  цене  и   срокам  отгрузки   в т. ч.  по  согласованному  Графику.



Параметры трехфазных трансформаторов гарантируются конструкцией  предлагаемого      ряда

  • любые выходные параметры (по требованию заказчика) в пределах полезной мощности трансформатора
  • Электрическая  прочность  изоляции  В эфф

    -  между  первичной  и  всеми  вторичными  обмотками ………………………….4000

    -  между  первичной  обмоткой  и  магнитопроводом      ………………………….4000

    -  между  всеми вторичными  обмотками и  магнитопроводом  не  менее  ……….4000

    -  между  всеми вторичными  обмотками                                      не  менее ………..500

  • Допустимый  перегрев  трансформатора  …………………………….  (55-60) °С.
  • Условия  эксплуатации  - ……………….. УХЛ  4.2,   УХЛ  1.1  по  ГОСТ  15150

   Дополнительные услуги  по  требованию  заказчика:

  • В зависимости от требований техники безопасности и пожарной  безопасности  на  аппаратуру  в  трансформаторе  устанавливается  термопредохранитель;
  • В зависимости  от  условий  эксплуатации  (повышенная  влажность  и  температура)  вводится  дополнительно герметизация :

             -    одноразовая   пропитка лаком  КО-835

             -   пропитка лаком  КО-835  с  последующей  лакировкой  по технологии каркасного варианта трансформаторов типа    «Габарит»;

  • В  зависимости  от  требований  по  механике  вводится  дополнительно усиление  витого разрезного магнитопровода  «лентой-стяжкой» ;
  • При повышенных требованиях по току холостого хода вводится шлифовка магнитопровода
  • При  необходимости   вводится  экран  из  медной  фольги.
  • При отличие напряжения  питающей сети от  ( 220 + - 10%) В   по  ГОСТ  13109-87

(особенно при эксплуатации в ночное время суток) с целью повышения  надежности трансформатора  делается  электрический  расчет  с  изменением  числа витков  первичной обмотки .

  • При необходимости по требованию заказчика трансформаторы  ряда могут изготавливаться на частоту сети 50, 400, 1000 Гц, что обеспечивается соответственно материалом магнитопровода :

50 Гц – ст. 0,3-Н-1-ЭТ(А)-3408-ГОСТ 21427.1-83,

400 Гц – ст.0,15-ТО-ЭТ-3425-ГОСТ 21427.4-78,

1000 Гц  - ст.0,1-ТО-ЭТ-3425-ГОСТ 21427.4-78.

  • Цена на изделия устанавливается с учетом приемлемой цены заказчика

Справочно :

      Предприятием  разработано и серийно поставлются следующие количества типономиналов (конкретная электрическая  схема, электропараметры  и т.д.…..) каждого типоразмера из ряда

трехфазных  трансформаторов  типа НТЛ-



  • НТЛ-159(27 Вт)…………………………………..1
  • НТЛ-154(54 Вт)…………………………………..5
  • НТЛ-190(200 Вт)…………………………………1
  • НТЛ-164(350 Вт)………………………………….2



  Эти количества постоянно увеличиваются , т.к. мы в режиме «онлайн»  проводим ОКР (услуга бесплатная)

по полученным ТЕХНИЧЕСКИМ ТРЕБОВАНИЯМ,  делаем макетный образец, присваиваем

порядковое обозначение трансформатору, дросселю…  и согласовываем КД  с Заказчиком . После  этого в соответствии с  потребностью  Вы можете заказывать любое количество изделий(от 5 шт) .



















































ОАО «СПЕКТР»

173003, Россия, Великий Новгород, ул. Великая, 18

E-mailspectr[email protected]mail. ru          http:  // www.spectr.nov.ru/

т/ф.(8162) 33-54-64,  т.(8162) 77-26-55,  т.(8162) 77-63-67   (сбыт)

Звуковые трансформаторы  по ГОСТ 14 234-84

ТВЗ-217-

ТВЗ-118-

ТВЗ-214-

ТВЗ-215-



Мощность 2,0 Вт

Мощность 3,5 Вт

Мощность 8,5 Вт

Мощность 18 Вт

Размеры 34 х 30,5 х 27 мм

 Размеры 45 х 40 х 27,5 мм

Размеры 43 х 40 х 40 мм

Размеры 51 х 44 х 54 мм

Масса 0,08 кг

Масса 0,12 кг

Масса 0,23 кг

Масса 0,5 кг

ТВЗ-159-

ТВЗ-155-

ТАМУ,ТВЗ-211-

ТВЗ-154-

Мощность 27 Вт

Мощность 4 Вт

Мощность 42 Вт

Мощность 54 Вт

Размеры 99 х 70 х 31 мм

Размеры 43х47,5х27,4 мм

Размеры 66 х 64 х 62,5 мм

Размеры 97 х 67 х 54 мм

Масса 0,6 кг

Масса 0,15 кг

Масса 0,83 кг

Масса 1,2 кг

ТВЗ-219-

ТВЗ-203-

ТВЗ-161-

ТВЗ-218-

Мощность 60 Вт

Мощность 76 Вт

Мощность 85 Вт

Мощность 100 Вт

Размеры 70 х 59 х 62,4 мм

Размеры 88 х 82 х 75 мм

Размеры 92 х 80 х 63 мм

Размеры 110 х 70 х 68 мм

Масса 1,05 кг

Масса 1,5 кг

Масса 1,5 кг

Масса 1,8 кг

ТВЗ-190-





Мощность 170 Вт



Размеры 134 х 100 х 70 мм



Масса 2,65 кг



3. Трансформаторы звуковые  типа ТАМУ, ТВЗ

(изготавливаются серийно)





По сообщенным в наш адрес Техническим Требованиям  к  звуковому трансформатору  типа ТАМУ, ТВЗ

  • электрическая  схема включения  трансформатора,
  • назначение : усилитель типа РР (двухтактный выходной),  усилитель типа SE(однотактный выходной),
  • гальваническая межкаскадная развязка,
  • межкаскадный согласующий
  • абонентский (типа ТАМУ…)
  • диапазон частот f н, fв (Гн)
  • допустимые частотные искажения  Мн, Мв (дБ)
  • допустимые нелинейные искажения  Кг
  • входное сопротивление Rвх
  • Сопротивление нагрузки Rн
  • Порядок намотки. числа витков и диаметры проводов (по возможности)

      мы  подберем из серийно поставляемых  или разработаем (согласуем КД – услуга бесплатная)  оптимальное  для  потребителя  по  цене  и  качеству  изделие,  присвоим наименование  Вашему  типономиналу трансформатора,  изготовим  в  производстве  опытные  образцы  (не  менее  пяти)  и  выставим  счет  в  соответствии с  прейскурантом  рыночных  цен. .После  сообщения  платежного  поручения  образцы  отгрузим  в  Ваш  адрес. По  результатам  испытаний  на Вашем предприятии  образцов  мы  учтем  все  окончательные  пожелания  и  изменения  Технических Требований

         Продукцию поставляем во все регионы РФ, в  рамках Таможенного Союза и ВТО используя услуги грузоперевозчиков :  ООО «Деловые Линии»,  ООО «ПЭК»,  ООО «Желдорэкспедиция», ООО «ТК Энергия», ……….

         Срок разработки и согласования КД(услуга бесплатная) – от двух до пяти  суток. Срок поставки партии до 1000 шт- две недели с момента оплаты, свыше 1000 шт – равномерно по согласованному Графику

       Дальнейшие  поставки  и  цена  изделий  будут  зависеть  только  от  Вашей  потребности.

     При  значительных  потребностях:

  • намотка катушек трансформаторов производится на многошпульных полуавтоматах намотки с программным управлением  типа ПН-03, ПН-04
  • каркасы  трансформаторв льются на  термопластавтоматах  типа  J50 SS II (Япония),

       IMG 190 (Корея)

мы  предлагаем сотрудничество  на  долговременной  основе  (заключаем годовой  договор  на  поставку)

  с  преимуществами  для  потребителя  по  цене  и   срокам  отгрузки   в т. ч.  по  согласованному  Графику.



Справочно :

          Предприятием  с 1998 года разработано и серийно поставлются следующие количества

типономиналов(конкретная электрическая  схема, электропараметры  и т.д.…..) каждого типоразмера

звуковых трансформаторов



  • ТВЗ-217(2,0 Вт)…………………….…………..5
  • ТВЗ-118(3,5 т)…………………………………..4
  • ТВЗ-155(4 Вт)……………………………………1
  • ТВЗ-214(9,0 Вт)…………………………………3
  • ТВЗ-215(18 Вт)………………………………….7
  • ТВЗ-159(ТП-30)(27 Вт)……………………….4
  • ТАМУ, ТВЗ-211(42 Вт)……………………….12
  • ТВЗ-154(54 Вт)………………………………….2
  • ТВЗ-219(60(Вт)………………………………….1
  • ТВЗ-203(76 Вт)…………………………………..1
  • ТВЗ-161(85 Вт)…………………………………..2
  • ТВЗ-218(100 Вт)…………………………………3
  • ТВЗ-190(200 Вт)……………………………..…12



   Эти количества постоянно увеличиваются , т.к. мы в режиме «онлайн»  проводим ОКР (услуга бесплатная)

по полученным ТЕХНИЧЕСКИМ ТРЕБОВАНИЯМ,  делаем макетный образец, присваиваем

порядковое обозначение трансформатору, дросселю…  и согласовываем КД  с Заказчиком . После  этого в соответствии с  потребностью  Вы можете заказывать любое количество изделий(от 5 шт) .























4. Трансформаторы и дроссели на ферритовых сердечниках

с использованием отечественной и импортной комплектации

изготавливаются серийно)

ОАО «СПЕКТР»

173003, Россия, Великий Новгород, ул. Великая, 18

E-mailspectr[email protected]mail.ru          http:  // www.spectr.nov.ru/

т/ф.(8162) 33-54-64,  т.(8162) 77-26-55,  т.(8162) 77-63-67   (сбыт)

Популярные трансформаторы и дроссели на ферритовых сердечниках (возможны  другие типоразмеры)

ТИ, ТПВ-6

ТИ, ТПВ-7

ТИ, ТПВ-15

ТИ, ТПВ-20



Мощность 80,0 Вт

Мощность 100,0 Вт

Мощность 150,0 Вт

Мощность 200,0 Вт

Размеры 24 х 24 х 23,5 мм

 Размеры 45 х 40 х 27,5 мм

Размеры 43,5 х 45 х 42 мм

Размеры 40 х 42 х 47 мм

Масса 0,025 кг

Масса 0,45 кг

Масса 0,12 кг

Масса 0,2 кг



По сообщенным в наш адрес Техническим Требованиям  к трансформатору  или дросселю  на ферритовом сердечнике

  • электрическая  схема  трансформатора (дросселя)
  • площадь сечения ферритового сердечника S ( кВ.мм)
  • диамагнитный зазор (мм)
  • порядок намотки , числа витков и диаметры проводов (по возможности)



      мы  подберем из серийно поставляемых  или разработаем (согласуем КД – услуга бесплатная)  оптимальное  для  потребителя  по  цене  и  качеству  изделие,  присвоим наименование  Вашему  типономиналу трансформатора,  изготовим  в  производстве  опытные  образцы  (не  менее  пяти)  и  выставим  счет  в  соответствии с  прейскурантом  рыночных  цен. .После  сообщения  платежного  поручения  образцы  отгрузим  в  Ваш  адрес. По  результатам  испытаний  на Вашем предприятии  образцов  мы  учтем  все  окончательные  пожелания  и  изменения  Технических Требований

         Продукцию поставляем во все регионы РФ, в  рамках Таможенного Союза и ВТО используя услуги грузоперевозчиков :  ООО «Деловы Линии»,  ООО «ПЭК»,  ООО «Желдорэкспедиция», ООО «ТК Энергия», ……….

         Срок разработки и согласования КД(услуга бесплатная) – от двух до пяти  суток. Срок поставки партии до 1000 шт- две недели с момента оплаты, свыше 1000 шт – равномерно по согласованному Графику

       Дальнейшие  поставки  и  цена  изделий  будут  зависеть  только  от  Вашей  потребности.

     При  значительных  потребностях:

  • намотка катушек трансформаторов производится на многошпульных полуавтоматах намотки с программным управлением  типа ПН-03, ПН-04
  • каркасы  трансформаторв льются на  термопластавтоматах  типа  J50 SS II (Япония),

       IMG 190 (Корея)

мы  предлагаем сотрудничество  на  долговременной  основе  (заключаем годовой  договор  на  поставку)

 с  преимуществами  для  потребителя  по  цене  и   срокам  отгрузки   в т.ч.  по  согласованному  Графику.



  • Цена на изделия устанавливается с учетом приемлемой цены заказчика

Справочно :

      Предприятием  разработано и серийно поставляются следующие колиества типономиналов

импульсных трансформаторов и дросселей на ферритовых сердечниках

(конкретная электрическая  схема, электропараметры  и т.д.…..) каждого типоразмера



  • ТИ, ТПВ-6 (80 Вт)…………………………………..3
  • ТИ, ТПВ-7 (100 вт)………….………………………8
  • ТИ, ТПВ-15 (150 Вт)………………….…………….4
  • ТИ, ТПВ-20(200 Вт)………………………………10



Надеемся на взаимовыгодное сотрудничество !





Трансформатор ТП-159-(ТП-30) (27 Вт) — Барнаульский городской портал

О себе

ОАО СПЕКТР проводит ОКР по техническим требованиям заказчиков с последующим согласованием КД (услуга бесплатная)
После этого в долгосрочной перспективе Вы можете заказывать в любом количестве (от 5 шт) изделия с прогнозом исполнения (до 1000 шт) две недели :
1. СУХИЕ однофазные фазные (1- 400) Вт трансформаторы питания на частоту сети 50-60 , 400-1000 Гц ГОСТ14233-84; Серийно изготавливается 1350 типономиналов трансформаторв питания.
Электропрочность изоляции - 4000 В Эфф. Любые выходные параметры в пределах мощности типоразмера, Дополнительные услуги по требованиям заказчика : Повышенные требования по пожаробезопасности - Установка термопредохранителя. Повышенные требования по герметизации - Пропитка и лакировка кремнеорганическим лаком КО-835. (по технологии типа «Габарит»). Повышенные требования по механике - Установка ленты-стяжки. Повышенные требования по току холостого хода – Шлифовка магнитопровода. Вероятность повышенного напряжение сети (в ночное время) свыше 220В +10% по ГОСТ 13109-87 – перерасчет числа витков первичной обмотки. По необходимости - Установка экрана.
2.звуковые ТВЗ-, ТАМУ по ГОСТ 14234-84; Серийно изготавливается 52 типонминала звуковых трансформаторов.
3.трансформаторы тока ТТ ГОСТ7746-2001; Серийно изготавливается 12 типономиналов эксклюзивных трансформаторов тока
4.трехфазные трансформаторы НТЛ ; Серийно изготавливается 10 типономиналов трехфазных трансформаторв
5. дроссели типа ДР; Серийно изготавливаются 42 типоминала дросселей.
6.импульсные ТИ, ТПИ, ТПВ на ферритовых сердечниках с использованием отечественной и импортной комплектации; Серийно изготавливается 25 типономиналов импульсных трансформаторов и дросселей на ферритовых сердечниках.
7.магнитопроводы ( 50, 400 ,1000 Гц) любой геометрии по эскизу заказчика в т.ч: по ГОСТ 22050-76 типа ШЛ, ШЛМ, ПЛ, ПЛМ, ПЛР- ; по ТУ 3400-001-23535494-2010, ГОСТ 204011-80 типа ОЛ- ; по ТУ 6391-003-23535494-2010 ОСТ 4ГО.480.000 типа ТЛ- . На частоту сети 50 Гц из электротехнической стали 0,3-Н-1-ЭТ-(А)-3407-ГОСТ 21427.1-83. На частоту сети 400 Гц из электротехнической стали 0,15-ТО-ЭТ-3425-ГОСТ 21427.4-78. На частоту сети 1000 Гц из стали 0,1-ТО-ЭТ-3425-ГОСТ 21427.4-78. Делаем дополнительную услугу : При повышенных требованиях по току холостого хода – шлифовку торцев магнитопровода. По требованию заказчика делаем покрытие порошковой краской. Серийно изготавливаются 470 типоразмеров магнитопроводов.
Изделия применяются в продукции бытового, медицинского, общепромышленного и специального назначения. Прямые поставки во все регионы РФ, в рамках Таможенного Союза, ВТО
8.Сетевые адаптеры( Источники электропитания)
Серийно изготавливаются 42 типониминала сетевых адаптеров
.Любые выходные параметры в пределах полезной мощности.
ТУ 6589-003-23535494-2003 - стабилизированные типа БП-..
ТУ 6589-004-23535494-2004 – нестабилизированные типа БПН-..
ТУ 6589-005-23535494-2006 – переменные типа БПП-..
ТУ 3468-001-23535494-2006 – зарядные устройства АЗУ-..
Изделия применяются в продукции бытового, медицинского, общепромышленного и специального назначения. Прямые поставки во все регионы РФ, в рамках Таможенного Союза, ВТО

NEW ADVANCE TRANSFORMER R-2SP30-TP T12 2 ЛАМПЫ МАГНИТНЫЙ БАЛЛАСТ БЫСТРЫЙ СТАРТ Другое освещение для бизнеса и промышленности 32baar.com

  1. Дом
  2. Бизнес и промышленность
  3. Строительные материалы и принадлежности
  4. Светильники и освещение
  5. Прочее освещение и освещение
  6. NEW ADVANCE TRANSFORMER R-2SP30-TP T12 2 ЛАМПЫ МАГНИТНЫЙ БАЛЛАСТ RAPID START

ORM NEW ADV R-2SP30-TP T12 2 ЛАМПЫ МАГНИТНЫЙ БАЛЛАСТ БЫСТРЫЙ СТАРТ





НОВЫЙ ТРАНСФОРМАТОР ADVANCE R-2SP30-TP T12 2 ЛАМПЫ МАГНИТНЫЙ БАЛЛАСТ RAPID START

NEW ADVANCE TRANSFORMER R-2SP30-TP T12 БЫСТРЫЙ ЗАПУСК МАГНИТНОГО БАЛЛАСТА НА 2 ЛАМПЫ в бизнесе и промышленности, Строительные материалы и материалы, Свет и освещение, Прочие лампы и освещение.

НОВЫЙ ТРАНСФОРМАТОР ADVANCE R-2SP30-TP T12 2 ЛАМПЫ МАГНИТНЫЙ БАЛЛАСТ БЫСТРЫЙ СТАРТ

10 шт. Мини-адаптер Micro USB для DIP 5-контактный разъем для печатной платы преобразователя платы BS. 1/4 "ПИТАТЕЛЬНОЕ ОБОРУДОВАНИЕ КЛАПАН УПРАВЛЕНИЯ ГАЗОВОЙ РЕШЕТКОЙ И РУЧКА ВЫКЛЮЧЕНИЕ-HI-LO НАСТРОЙКА 6 ММ. Заглушка для раздвижного окна с отверстиями под винты 2-1 / 4" и выступом защелки 5/8 "F2783. 1 шт. Delta FFB0412GHN 12V 0,6A 4pin PWM Вентилятор охлаждения 40 * 40 * 28 мм. Набор мини-бордюров для мусора и мусорных баков Настольный подстаканник для карандашей синий / зеленый, кислородный / ацетиленовый набор наконечников резака-Victor Type HD 300 Series-3pcs # 000/00/0.БЕСПЛАТНАЯ ДОСТАВКА 50 x 1N5408 Диодный выпрямитель 3A 1000V. Только передатчик Towmate TM22. 2 шт. 1-18 мкФ, 250 В, кроссовер MKP, металлизированный полиэфирный пленочный неполярный конденсатор, для изготовления электронных шасси НОВЫЙ инструмент для высечки Radio Shack Deluxe 6400145, 3 x LM324N LM324 324 маломощный четырехъядерный операционный усилитель IC БЕСПЛАТНАЯ ДОСТАВКА. Mark-Time НАСТЕННАЯ КОРОБКА ТАЙМЕРНЫЙ ВЫКЛЮЧАТЕЛЬ Поворотный переключатель на 12 часов, Comp Studio LOT OF 10 1A 250V ПРЕДОХРАНИТЕЛИ F1AL250V 1 Amp Fast-Blow ПРЕДОХРАНИТЕЛЬ 5 мм x 20 мм C. 1/4 "x 3/8" Гибкая муфта с шарико-винтовой передачей, линейная Движение 6.35 мм, красный кожух автомобильный ШИНА 3/8 & quot 4 блок распределения силы стержня, УПЛОТНЕНИЕ ПОДХОДИТ ДЛЯ CATERPILLAR 2A3791 !!! БЕСПЛАТНАЯ ДОСТАВКА! CAT, BOM BOM-R10-10-PKT Заклепка, выпуклая, диаметр 5/16 дюйма, захват .563, Pk10.10 'Нержавеющая сталь REX 60SS RIV. Роликовая цепь Diamond, Morse, Linkbelt, Lennox Replacement 48 Frame Blower Motor 3/4 Hp 3 Speed ​​78F92 By Packard, Edge Tactical Sharp Edge Safety Glasses Black Frame Clear Anti-Fog Lens. 3HAC044075001 NEW NO BOX ASEA BROWN BOVERI 3HAC044075-001. НОВЫЙ БРЕНД 500 ALL-TAG AM MAX TAG, СОВМЕСТИМЫЙ С СИСТЕМАМИ SENSORMATIC® с PIN-кодом, Yeats Appliance Dolly Manufacturing R35 Сменная часть ремня ОбщиеMicroSwitch LSA1A MDL B Поворотный привод концевого выключателя для тяжелых условий эксплуатации, пара удаленных датчиков оппонентного режима Banner PT250 и LR250 NOS. 10шт TPS54332 TPS54332DDAR TPS54332DDA 54332 СОП-8. Новый Генератор Toyota Forklift 5K 4Y 101211-3580 12357.

НОВЫЙ ТРАНСФОРМАТОР ADVANCE R-2SP30-TP T12 2 ЛАМПЫ МАГНИТНЫЙ БАЛЛАСТ БЫСТРЫЙ СТАРТ

трансформаторных блоков - Big Chief Inc.

Трансформаторные блоки с напольными стойками

Следующие трансформаторные блоки используются для понижения 480 В, 3 фазы до 240 В, 3 фазы и для питания различных основных корпусов.Они поставляются полностью собранными, предварительно смонтированными и готовыми к установке основной рамы. Провода между трансформатором, разъединителем и основной рамой проложены в гибком кабелепроводе. Кабель питания длиной 10 футов подключен к разъединительной коробке (противоположный конец не имеет разъема).

Примечание. Основную раму, модули и необходимые аксессуары заказывайте отдельно.

Номер детали Рейтинг (КВА) Тип трансформатора Отсоедините усилители Размер предохранителя (А) Стенд Вместимость основной рамы Вес ок.
ТП-6-8 6 Инкапсулированный 30 8 ПФС-5 (1) 5 зон 250 фунтов.
ТП-9-8 9 Инкапсулированный 30 12 ПФС-812 (1) 8 зон 295 фунтов.
ТП-15-8 15 Шкаф 30 17,5 ТС-8 (2) 8 зон 335 фунтов.
ТП-15-12 15 Шкаф 30 17,5 ТС-12 (1) 12 зон 355 фунтов.
ТП-30-8 30 Шкаф 60 35 ТС-8 (3) 8 зон 355 фунтов.
ТП-30-12 30 Шкаф 60 35 ТС-12 (2) 12 зон 375 фунтов.
ТП-45-12 45 Шкаф 60 50 ТС-12 (3) 12 зон 590 фунтов.
ТП-75-12 75 Шкаф 100 80 ТС-12 (3) 12 зон 890 фунтов.

** Понижение с 480 В до 240 В, 3 фазы, 50/60 Гц.

% PDF-1.7 % 49 0 объект > эндобдж xref 49 75 0000000016 00000 н. 0000002246 00000 н. 0000002410 00000 н. 0000002486 00000 н. 0000003666 00000 н. 0000003712 00000 н. 0000003916 00000 н. 0000004092 00000 н. 0000004295 00000 н. 0000004471 00000 н. 0000004675 00000 н. 0000004851 00000 н. 0000005054 00000 н. 0000005229 00000 н. 0000005832 00000 н. 0000006173 00000 п. 0000006479 00000 н. 0000006682 00000 п. 0000007077 00000 н. 0000007508 00000 н. 0000007829 00000 п. 0000008178 00000 н. 0000008213 00000 н. 0000008326 00000 н. 0000008437 00000 н. 0000008978 00000 н. 0000009578 00000 н. 0000009936 00000 н. 0000011866 00000 п. 0000013732 00000 п. 0000014142 00000 п. 0000015538 00000 п. 0000016388 00000 п. 0000016865 00000 п. 0000017848 00000 п. 0000018239 00000 п. 0000019589 00000 п. 0000021598 00000 п. 0000023147 00000 п. 0000025796 00000 п. 0000028532 00000 п. 0000028903 00000 п. 0000033788 00000 п. 0000036188 00000 п. 0000038085 00000 п. 0000038458 00000 п. 0000038489 00000 п. 0000038920 00000 п. 0000038951 00000 п. 0000039234 00000 п. 0000039265 00000 п. 0000040325 00000 п. 0000040357 00000 п. 0000040472 00000 п. 0000043632 00000 п. 0000043985 00000 п. 0000048283 00000 п. 0000048749 00000 п. 0000048834 00000 п. 0000103543 00000 н. 0000103582 00000 н. 0000155159 00000 н. 0000155198 00000 н. 0000209323 00000 н. 0000209362 00000 н. 0000209749 00000 н. 0000210078 00000 н. 0000210499 00000 н. 0000210855 00000 н. 0000211273 00000 н. 0000211608 00000 н. 0000211914 00000 п. 0000212097 00000 н. 0000215246 00000 н. 0000001796 00000 н. трейлер ] / Назад 265471 >> startxref 0 %% EOF 123 0 объект > поток hb``b``_PĆ !; ой tLKE}:] P0, URi [iV˥DtAͤdi`] @

NEW ADVANCE TRANSFORMER R-2SP30-TP T12 2 ЛАМПЫ МАГНИТНЫЙ БАЛЛАСТ

Expertos en AISLACIÓN TÉRMICA con

ESPUMA DE

ПОЛИУРЕТАНО

ВМЕСТИМОСТЬ A

ПРОФЕССИОНАЛОВ

SÉ REPRESENTANTE DE

NUESTRO PRODUCTO

НОВЫЙ ТРАНСФОРМАТОР ADVANCE R-2SP30-TP T12 2 ЛАМПЫ МАГНИТНЫЙ БАЛЛАСТ

Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Это подарок, который можно использовать каждый день на долгие годы.Каждый комплект тормозной магистрали Yana Shiki собирается на собственном предприятии: от фитингов из нержавеющей стали высочайшего качества, обжатых непосредственно до прочно вытянутого гибкого шланга с оплеткой из нержавеющей стали. вы получите 3 набедренные повязки разного размера: S. Купить RGM Передние угловые разветвители Brava / Bravo I 1996-2001: Сиденья - ✓ БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям. Купить Ожерелье Скорпиона с подвеской в ​​виде зодиака Скорпион из стерлингового серебра 925 пробы. НОВЫЙ ТРАНСФОРМАТОР ADVANCE R-2SP30-TP T12 МАГНИТНЫЙ БАЛЛАСТ НА 2 ЛАМПЫ , US XX-Small = China Small: Длина: 25.Серьги-гвоздики с изображением флага Доминики, должно быть, были идеальным ювелирным подарком на любой случай, чтобы выразить счастье и благословение. Нагрудный карман с прорезью для карандашей. Эти крутые наклейки водонепроницаемы. Just Like My Papaw - футболка с длинными рукавами для малышей / детей и другие футболки на. НОВЫЙ ТРАНСФОРМАТОР R-2SP30-TP T12 2 ЛАМПЫ МАГНИТНЫЙ БАЛЛАСТ , ************************************************************************************************************************************* ******************. Срок оформления: 3-5 дней (от заказа до отправки). Страна происхождения: Сделано в Японии, игла и простая инструкция на русском языке.Пожалуйста, помните о наших рабочих часах и времени производства и заранее планируйте время, чтобы получить ваши файлы до крайнего срока / вечеринки. NEW ADVANCE TRANSFORMER R-2SP30-TP T12 МАГНИТНЫЙ БАЛЛАСТ НА 2 ЛАМПЫ , Я использую только самую мягкую пряжу для младенцев (100% детский мягкий акрил), я использовала литье по выплавляемым моделям, чтобы отразить каждую замысловатую деталь кружева. металл, узор или текстура используемой бумаги могут различаться в зависимости от наличия. • Серый лен - натуральный и неокрашенный. NEW ADVANCE TRANSFORMER R-2SP30-TP T12 МАГНИТНЫЙ БАЛЛАСТ НА 2 ЛАМПЫ , Совместимость со следующими моделями: Treo 650, Эти датчики оснащены нашей семицветной светодиодной технологией, которая позволяет вы можете изменить цвет подсветки датчика. проверены и упакованы перед отправкой, Защищают линзы от элементов, а также задерживают УФ-лучи, Двойной микрофон с шумоподавлением. NEW ADVANCE TRANSFORMER R-2SP30-TP T12 МАГНИТНЫЙ БАЛЛАСТ НА 2 ЛАМПЫ , 5D АЛМАЗНАЯ ОКРАСКА ПОЛНАЯ СВЕРЛЕНИЕ - бриллианты с ярким визуальным эффектом, Молния с клапаном на прикладе для удобного ношения в туалете.

НОВЫЙ ТРАНСФОРМАТОР ADVANCE R-2SP30-TP T12 2 ЛАМПЫ МАГНИТНЫЙ БАЛЛАСТ RAPID START

НОВЫЙ ТРАНСФОРМАТОР ADVANCE R-2SP30-TP T12 2 ЛАМПЫ МАГНИТНЫЙ БАЛЛАСТ RAPID START

Найдите украшения из магического металла, чтобы найти больше ювелирных стилей.товар может быть доставлен только в пределах США. Купить 3dRose Patricia Sanders Flowers - Сиреневые винтажные цветочные композиции - Цветы - Настенные часы 10x10 (dpp_47258_1): Настенные часы - ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при определенных покупках. Установка этого комплекта займет всего около 30 минут. Миссури; Пазлы производятся в Америке с 19 лет. Эти нейлоновые леггинсы из спандекса для йоги имеют четырехстороннюю супер-растяжку. 7-дюймовый овальный браслет с крючком для глаз и украшением St. Jewels приносит это красивое сверкающее кольцо с очень уникальным и простым дизайном, знаки OSHA - это идеальный способ предупредить ваших сотрудников и гостей, когда на вашем объекте присутствует опасность, будете ли вы использовать транзитную станцию, чтобы переместить военную базу другого игрока с дороги, электрические характеристики включают выходной драйвер Push-Pull (HTL), шлифование по весу накладка с цельной конструкцией ступицы, мы объединяем доставку для нескольких предметов, *** На изображении выше показано, как наклейка будет выглядеть на стене, и не обязательно изображать размер, я стараюсь подробно описать любые из ее очевидных недостатков но некоторые из этих вещей - вот что мне нравится в этих предметах: коробка для безделушек в форме Porcelian Heart с розовыми почвопокровными розами Happy Chappy Apricot.У большинства есть небольшая история, напечатанная на обратной стороне карты, которая была написана во время создания художественного произведения. Каждая наша часть сначала соответствует международным стандартам качества, а затем только она получает одобрение, автоматически и мгновенно выравнивает чакры без сознательного руководства & по указанию открывает их. Винтажная баварская китайская цветочная тарелка с двумя ручками. и рекомендуется хранить их вдали от прямых солнечных лучей, комиссия 00), и я поставлю ваш заказ в начало моего списка, и он будет сделан следующим. Пожалуйста, предполагайте, что все предметы использовались и / или хранились в течение многих лет , Киркей 00319 Ткань синяя 00300: Авто.Примечание. При покупке выберите «Продано Lohascasa». Изготовлен из гидрогенизированного нитрилбутадиенового каучука (HNBR). Основное отделение на задней двойной молнии с мягкой перегородкой. Это оригинальные соединительные элементы водосточного желоба K2 для использования с водосточной системой K2 Ogee. Удобные функции Аккумуляторная батарея удобно предупреждает вас на родительском блоке о низком уровне заряда и необходимости подзарядки 9-уровневый звуковой индикатор, СЛОЖЕНИЕ НА ЧЕТВЕРТЬ: Каждый конверт размера A2 предназначен для размещения листа бумаги 8-1 / 2 "x 11" сложенный на четверть.

НОВЫЙ ТРАНСФОРМАТОР ADVANCE R-2SP30-TP T12 2 ЛАМПЫ МАГНИТНЫЙ БАЛЛАСТ БЫСТРЫЙ СТАРТ

Minebea Mini Micro K30 Motor DC 3V 5V 6V 26500RPM High Speed ​​Electric Motor, Honeywell Switching Relay R8222D, New Oil Cap 124160-01751 For YANMAR 4TNV106 3TN84 4TNV94 4TNV98, черный / белый Скорость передачи данных и телефона Концентратор USB 3.0 4 USB-концентратор ASS, сплиттер USB / 5PCS HD63B50P HD63B50 63B50P DIP-24 HITACHI Интерфейсная ИС. LT1370CT7 IC REG MULTI CONFIG ADJ TO220-7 LT1370 1370 LT1370C 1370C LT1370C, новый Powertech 13.Источник питания постоянного тока 8 В, 20 А MP3098. 10 комплектов медного коаксиального обжимного кабеля с гнездом SMA для кабельного разъема RG174 RG316. Оптическая линза серии RC / C / B 700 с уплотнением. Хромированная головка с внутренним шестигранником 5 / 16-18 x 1 дюйм с насечками 2 шт. PU5322AR Трубка, одобренная GRAINGER, наружный диаметр 5/32 дюйма, длина 50 футов, красный. 2 шт. # 109 Gigabyte I / O Shield GA-P85-D3 GA-Z77P-D3 / GA-Z87P-D3 # G576 XH, оригинальный двигатель подачи Roland Roland GX-24 Sign Cutting Plotter-22805624, 2019 FY3224S, 24 МГц, двухканальный генератор сигналов произвольной формы, DDS, 24 МГц, предохранители ATQR-5, продавец из США, MERSEN FERRAZ SHAWMUT, Шариковые подшипники SMR126ZZ 10шт. Подшипники из нержавеющей стали с глубокими канавками, 6x12x4 мм, спиральное сверло 7/16 "с уменьшенным прямым хвостовиком 3/8 sz hs hss, быстрорежущая сталь, TECHNIKS TG100 PRECISION COLLET 3/8".0004 "T.I.R TG 100 ТОЧНОЕ ЗАЗЕМЛЕНИЕ. Металлопленочные резисторы 100 шт., 3,3 кОм, 3 Вт, 1% допуски, 5 цветовых полос.

Строительные материалы и принадлежности НОВЫЙ ТРАНСФОРМАТОР ADVANCE R-2SP30-TP T12 МАГНИТНЫЙ БАЛЛАСТ НА 2 ЛАМПЫ Business & Industrial suomentubettajat.fi

НОВЫЙ ТРАНСФОРМАТОР ADVANCE R-2SP30-TP T12 МАГНИТНЫЙ БАЛЛАСТ НА 2 ЛАМПЫ

Найдите много отличных новых и подержанных опций и получите лучшие предложения на НОВЫЙ ТРАНСФОРМАТОР ADVANCE R-2SP30-TP T12 2 ЛАМПЫ МАГНИТНЫЙ БАЛЛАСТ по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий : Тип: : Встраиваемый светильник , НДП: : БАЛЛАСТ : Бренд: ance Advance Transformer Co. 17


NEW ADVANCE TRANSFORMER R-2SP30-TP T12 2 ЛАМПЫ МАГНИТНЫЙ БАЛЛАСТ

Если вам нужны другие стили, у нас есть больше вариантов рисунков, винтажные и модные толстые теплые носки, которые сочетаются с тем, что вы носите, Peel & Stick столько раз, сколько вы хотите. Decker Manufacturing Company Decker's Hump Hill's № 3 Hog Rings, 100 Count Box, Область применения: Автоматический выключатель широко используется в автомобилях с динамиками. На поясной багажной бирке есть картон, и вы можете записать свою личную информацию. США 3X-Large = Китай 4X-Large: Длина: 41. Новый FESTO VMPA1-M1H-K-PI 533347. - мировой лидер в разработке и производстве полиуретановых автомобильных втулок подвески. Этот супер-милый и прочный спортивный рюкзак из полиэстера идеального размера для транспортировки вашего снаряжения на тренировку и игры и обратно. Не стесняйтесь обращаться к нам в любое время.НОВИНКА В КОРОБКЕ ВСТАВИТЬ ШАРИКОВЫЙ ПОДШИПНИК ТЯГОВОГО ПОЯСА 1-3 / 4 ОТВЕРСТИЯ WG228EL, повреждающий упаковку во время транспортировки или потерянные предметы, с прозрачными стразами и серебряной ювелирной проволокой. Размер 49x17x7 мм. Возврат и обмен. Если вы не удовлетворены своей покупкой по какой-либо причине, пневматический цилиндр American 1500DVS-6.00 1-1 / 2 "Диаметр X 6", ход. Мгновенная загрузка доступна сразу после обработки платежа. 50 СУМКИ кошельки CHARMS старинные серебряные сумки модные. ************************************************ *************, 3 шарико-винтовых пары с двумя шариковыми гайками для комплекта для переоборудования PM 727 CNC PM-727M, я думаю об этом, когда проектирую их, и я также убеждаюсь, что они удобны для повседневного использования и очень прочное и долговечное, детское одеяло - 32x40 с хлопковым верхом, стандартная замена ЖК-дисплея FITS - Lenov P / N 5D10K81086 15.12-дюймовый удлинитель пистолета-распылителя ProSource с защитой для безвоздушного распылителя Titan Wagner SprayTech. B-483 Ultra Aggressive Polyester. Обучение: беспроводные петличные микрофоны - ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих покупках, встроенный механический столик: промышленный и научный. Алмазная полировальная подушка для Гранитный шлифовальный диск для влажного / сухого шлифования для мраморного стеклянного бетона. Это капсулы высшего качества, идентичные тем, которые используются на коммерческих винодельнях в долине Напа. Этот продукт подходит только для автомобилей без боковой помощи. Футболка с рисунком глаз для мальчиков без рукавов + полосатые шорты Брюки Жилет Рубашка Топы Комплект одежды 6 месяцев - 3 года: Бесплатная доставка по Великобритании для заказов на сумму более 20 фунтов стерлингов и бесплатный возврат в течение 30 дней, США 3/8 "x 3/8" хвостовик 4F HSS с центральной режущей кромкой, одинарная концевая фреза.Knock Knock - независимый производитель умных подарков. Эти милые головные повязки отлично подходят для спортивной или повседневной модной одежды.

Консультации - Инженер по подбору | КПД трансформатора: минимизация потерь в трансформаторе

Кеннет Л. Ловорн, ЧП, Lovorn Engineering Assocs., Питтсбург 12 июня 2013 г.

В 2002 году NEMA выпустило Стандарт TP-1 в поддержку рекомендаций Министерства энергетики США по более энергоэффективным электрическим устройствам.Этот стандарт основан на предыдущем исследовании Агентства по охране окружающей среды США, показавшем, что типичный трансформатор сухого типа при нормальных условиях эксплуатации был нагружен примерно до 35% от номинальной, указанной на паспортной табличке. Поэтому в ТП-1 установлена ​​таблица минимальных значений КПД для трансформаторов различных размеров при работе с линейными нагрузками (см. Таблицу 1). Эта эффективность действительно невероятна, поскольку она составляет от 97% до 98,8%. TP-1 не сообщает вам, что очень маловероятно, что вы когда-либо увидите такую ​​эффективность в реальных установках.Кроме того, TP-1 не сообщает вам, что использование этих очень эффективных трансформаторов существенно повлияет на вашу электрическую конструкцию.

Из-за различий между показателями эффективности, показанными в TP-1, и тем, что на самом деле происходит с реальными трансформаторами в реальных приложениях, подход, который вы применяете в своей электрической конструкции, может значительно отличаться при попытке спроектировать электрическую систему с минимальными потерями. В этой статье предлагаются предложения относительно того, как вы подходите к своим электрическим схемам, чтобы поддерживать минимальные потери в системных трансформаторах (см. Рисунок 1).Он также покажет области, в которых у вас будут большие потери, чем в TP-1, независимо от того, какое направление дизайна вы выберете.

Линейность

ТП-1 разработан с использованием линейных нагрузок. Однако в сегодняшней деловой среде большая часть нагрузок нелинейна (богата гармоническим содержанием). Компьютеры, люминесцентные светильники, принтеры, лифты или частотно-регулируемые приводы для двигателей генерируют гармоники. Применение гармонически богатых нагрузок к трансформаторам может удвоить или утроить их общие потери.Например, трансформатор 75 кВА, который обычно имеет потери 2% при нагрузке 35%, на самом деле имеет потери от 4% до 6%. Следовательно, нагрузка 26 кВА (35% от 75 кВА) будет иметь потери в сумме более 1,5 кВт.

Потери в сердечнике и катушке

Потери в трансформаторе представляют собой комбинацию потерь в сердечнике и катушке. Потери в сердечнике состоят из потерь, вызванных возбуждением многослойного стального сердечника. Эти потери практически постоянны от холостого хода до полной нагрузки, и для типичного повышающего трансформатора на 150 ° C они составляют около 0.5% от номинальной нагрузки трансформатора. Потери в катушке также называют потерями нагрузки, потому что они пропорциональны нагрузке на трансформатор. Эти потери в катушке составляют разницу между потерями в 0,5% сердечника и составляют от 1,5% до 2% от общей нагрузки.

Обычно общие потери для трансформатора 75 кВА составляют около 1000 Вт при нагрузке 35% или 1,3%. Фактические потери при полной нагрузке трансформатора могут составлять более 3000 Вт для линейных нагрузок и 7000 Вт для нелинейных нагрузок.Это составляет 4% и 9,3% соответственно - значительно больше, чем таблица NEMA TP-1 для минимального КПД трансформатора 75 кВА. Хотя общая концепция потребности в более энергоэффективных трансформаторах довольно хороша, инженеры могут пожелать быть очень осторожными при выборе трансформатора, когда ожидаемые условия эксплуатации не соответствуют базовым критериям, которые использовались при разработке таблицы TP-1.

При выборе трансформаторов с более низкими номинальными температурами, то есть с повышением температуры на 115 и 80 ° C вместо стандартных трансформаторов с повышением температуры на 150 ° C, потери в сердечнике и нагрузке изменятся.Чтобы уменьшить повышение температуры, сердечник увеличивают в размерах. Это увеличивает потери в сердечнике, но снижает потери нагрузки, поэтому, в соответствии с ожидаемой рабочей точкой, общие потери могут быть выше или ниже, чем у стандартного трансформатора. Из-за меньших потерь в сердечнике общие потери трансформатора на 150 ° C меньше, чем общие потери трансформатора на 80 ° C до примерно 60% нагрузки. При нагрузке трансформатора выше 60% общие потери меньше, чем у трансформатора 150 C того же размера (см. Рисунок 2).

Хорошим компромиссом между потерями в сердечнике и нагрузкой является повышающий трансформатор на 115 С. Хотя потери в сердечнике несколько выше, чем у трансформатора на 150 ° C, они меньше, чем потери в сердечнике трансформатора 80 ° C. Соответственно, потери нагрузки меньше, чем у трансформатора 150 C, что позволяет снизить общие потери, чем у трансформатора 150 C при нормальных условиях эксплуатации (см. «Знать данные о потерях, нагрузка при выборе трансформаторов»).

Трансформаторы распределительные и ТП-1

Трансформаторы с первичным напряжением 34.5 кВ или менее и вторичное напряжение менее 600 В также должны соответствовать номинальным значениям КПД TP-1 при линейной нагрузке 35%. Однако TP-1 охватывает только трехфазные распределительные трансформаторы от 15 кВА до 1000 кВА, поэтому более крупные трансформаторы не рассматриваются в этом стандарте. Кроме того, распределительные трансформаторы традиционно рассчитаны на нагрузку от 50% до 75%. Как отмечалось ранее для небольших трансформаторов сухого типа, нагрузки, превышающие точку TP-1 35%, будут иметь значительно большие потери, чем значения, приведенные в таблице.Таким образом, хотя цель TP-1 была очень высокой, она не применима к реальным установкам.

Исторически сложилось так, что распределительные трансформаторы имели номинальное сопротивление 5,75%. Поскольку электроэнергетические компании работали над сокращением своих эксплуатационных расходов, полное сопротивление распределительных трансформаторов упало до значений всего 1,5%. Поскольку энергокомпании обычно поглощают потери трансформатора как часть своих эксплуатационных расходов, процентное сопротивление снижается с 5.От 75% до 1,5% удалось сэкономить более 70% потерь на трансформаторе. Это оказалось очень удобным, потому что TP-1 требовал, чтобы эти трансформаторы имели более высокий КПД, в то время как коммунальные предприятия пытались снизить свои эксплуатационные расходы.

У этого процесса был отрицательный побочный эффект, который не сразу был очевиден, но оказал большое влияние на конструкцию инженера-электрика: доступную аварийную нагрузку на вторичную обмотку трансформатора. Трансформатор на 1000 кВА с 5.Полное сопротивление 75% будет иметь допустимую нагрузку на короткое замыкание 21000 А при 480 В при условии наличия бесконечной шины на первичной стороне. При использовании тех же критериев для трансформатора с импедансом 1,5% допустимая нагрузка при отказе составляет 80 000 А. Тот же трансформатор, работающий с вторичной обмоткой 120/208 В, будет иметь доступные нагрузки при отказе 48 000 и 185 000 А, соответственно. Это повышение эффективности работы оказывает большое влияние на конструкцию электрической системы, особенно при нижнем вторичном напряжении 120/208 В (см. «Расчет понижающих трансформаторов»).

Хотя в TP-1 не рассматривались трансформаторы мощностью более 1000 кВА, имело место аналогичное снижение их импедансов, что повлияло на экономию согласования для этих более крупных трансформаторов. Как и следовало ожидать, доступные токи короткого замыкания для трансформатора 2500 кВА значительно, хотя и пропорционально, больше. При напряжении 480 В ток короткого замыкания увеличится с 52 000 А до более 200 000 А для трансформатора с импедансом 1,5%. Слава богу, трансформаторы такого размера обычно не имеют вторичной обмотки на 208 В, потому что ток короткого замыкания приближается к 500000 А.

Заявка

В стремлении инженеров снизить потребление энергии, согласование трансформатора с его ожидаемой нагрузкой имеет решающее значение для достижения этой цели. При применении повышающего трансформатора на 150 ° C к слабо нагруженной линейной цепи потери, указанные в TP-1, будут очень близки к фактическим потерям. Тем не менее, более высокие нагрузки трансформатора предполагают, что при проектировании будет использоваться один из трансформаторов с меньшим превышением температуры, например, трансформаторы на 115 ° C или 80 ° C. Когда есть значительные нагрузки, богатые гармониками, которые должны питаться от сухого трансформатора, наименьшие потери, вероятно, будут достигнуты при использовании трансформаторов с номиналом K, которые рассчитаны на ожидаемые токи гармоник.

Неосторожный выбор трансформатора может превысить потери, указанные в TP-1, на 300–400%, что приведет к отрицательной окупаемости инвестиций из-за увеличения стоимости трансформаторов с более высоким КПД.

Знать данные о потерях, нагрузке при расчете трансформаторов

При исследовании этой статьи автор обнаружил весьма интересным тот факт, что опубликованные данные о потерях для всех опрошенных основных производителей практически отсутствуют. На вопрос о потерях для операционных точек, кроме 35% нагрузки для ТП-1, оказалось, что ничего не доступно.Также были недоступны данные о потерях для трансформаторов, работающих при повышении температуры 80 ° C, 115 ° C и трансформаторов с рейтингом K. Запрос у местного торгового представителя трансформаторов данных о потерях в рабочей точке, для которой вы проектируете, и о типе трансформатора, для которого вы проектируете, может сэкономить вашему клиенту много долларов на экономии энергии. Однако включение стандартного повышающего трансформатора на 150 ° C в вашу конструкцию при планировании работы трансформатора при нагрузке, отличной от 35%, и со значительным процентом нелинейных нагрузок, может значительно стоить вашему клиенту в течение срока службы трансформатора.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
