Трансформаторы силовые, ТС-270, СТ-270, выпускались на разрезных, стержневых сердечниках О-образной формы, изготовленными из стальной ленты Э-320, сечением 25х50 мм, и предназначались для установки в цветные ламповые, или в лампово-полупроводниковые телевизоры. У трансформаторов ТСА-270, сердечник немного поменьше и имеет сечение 25х45 мм. Необходимо иметь в виду, что приведённые здесь моточные данные, могут отличаться на имеющиеся у Вас трансформаторы, в связи с изменениями ТУ, заводов изготовителей, прошествии времени и прочих условий и их следует принимать, только как основу. При необходимости определить более точно количество витков обмоток имеющегося у Вас трансформатора, намотайте дополнительную обмотку с известным количеством витков, замерьте на ней напряжение и по полученным данным просчитайте ваш трансформатор. Рисунок 1. Эти трансформаторы имеют несколько модификаций, и все они взаимозаменяемые между собой. Это типы трансформаторов ТС-270-1, ТС-270-2, ТСА-270-1, ТСА-270-2, СТ-270-1. Трансформаторы силовые ТСА, отличаются от трансформаторов ТС тем, что их обмотки выполнены алюминиевым проводом. Это делалось для уменьшения стоимости массового производства трансформаторов. Рисунок 2.
Таблица 1. Моточные данные и электрические параметры трансформаторов типа ТС-270, СТ-270.
* – Напряжения даны для полу-обмоток (напр 5-15). Напряжение всей обмотки 5-5′ равно 5-15+15′-5′. Могут быть варианты трансформаторов ТС-270, обмотки которых 4-4′ и 9-9′ выполнены раздельно. – Обмотка 4-4′ (4-14+14′-4) соответствует данным выше. – Обмотка 9-9′ (9-19+19′-9′) содержит всего 6 (3+3) витков, соответственно полное номинальное напряжение всей обмотки равно 2,2 вольта.
|
Тс 270 1 как сделать зарядное устройство. Силовые трансформаторы на все случаи жизни
Трансформаторы силовые, ТС-270, СТ-270, выпускались на разрезных, стержневых сердечниках О-образной формы, изготовленными из стальной ленты Э-320, сечением 25х50 мм, и предназначались для установки в цветные ламповые, или в лампово-полупроводниковые телевизоры. У трансформаторов ТСА-270, сердечник немного поменьше и имеет сечение 25х45 мм.
Первичная обмотка у этих трансформаторов последних выпусков, может быть выполнена только на 220 вольт (отсутствует вывод 3).
Необходимо иметь в виду, что приведённые здесь моточные данные, могут отличаться на имеющиеся у Вас трансформаторы, в связи с изменениями ТУ, заводов изготовителей, прошествии времени и прочих условий и их следует принимать, только как основу. При необходимости определить более точно количество витков обмоток имеющегося у Вас трансформатора, намотайте дополнительную обмотку с известным количеством витков, замерьте на ней напряжение и по полученным данным просчитайте ваш трансформатор.

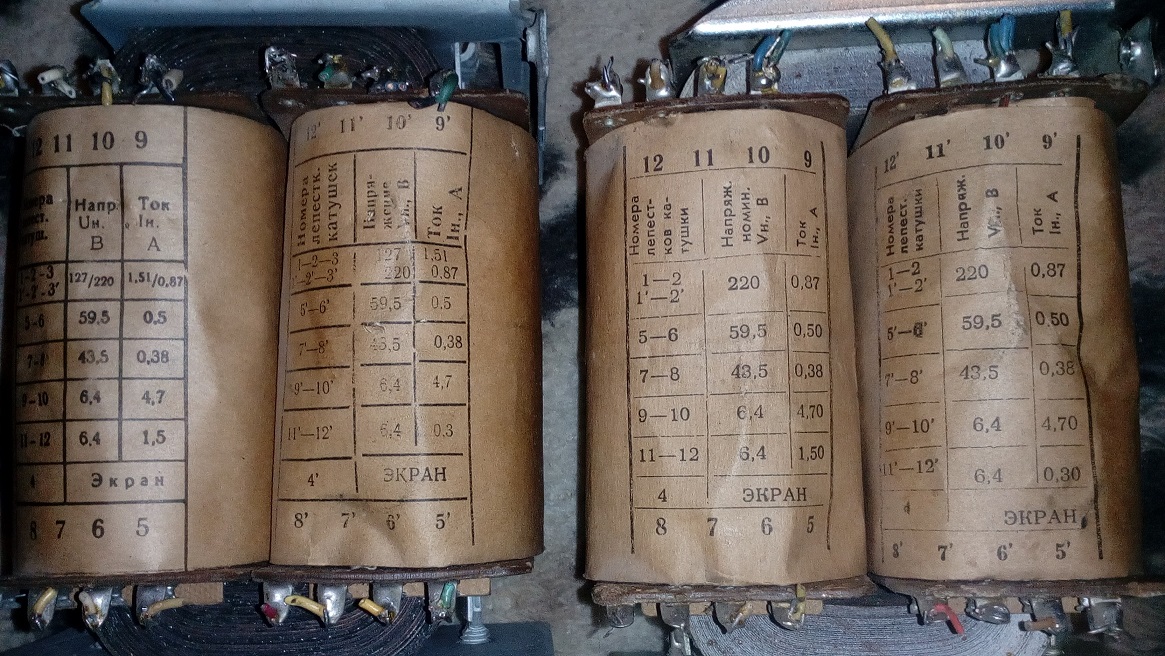

Рисунок 1.
Внешний вид трансформаторов ТС-270, СТ-270.
Эти трансформаторы имеют несколько модификаций, и все они взаимозаменяемые между собой. Это типы трансформаторов ТС-270-1, ТС-270-2, ТСА-270-1, ТСА-270-2, СТ-270-1. Трансформаторы силовые ТСА, отличаются от трансформаторов ТС тем, что их обмотки выполнены алюминиевым проводом. Это делалось для уменьшения стоимости массового производства трансформаторов.
Схема трансформаторов изображена на рисунке 2, моточные данные и электрические характеристики трансформаторов, в таблице 1.
Рисунок 2.
Схема трансформаторов ТС-270, СТ-270.

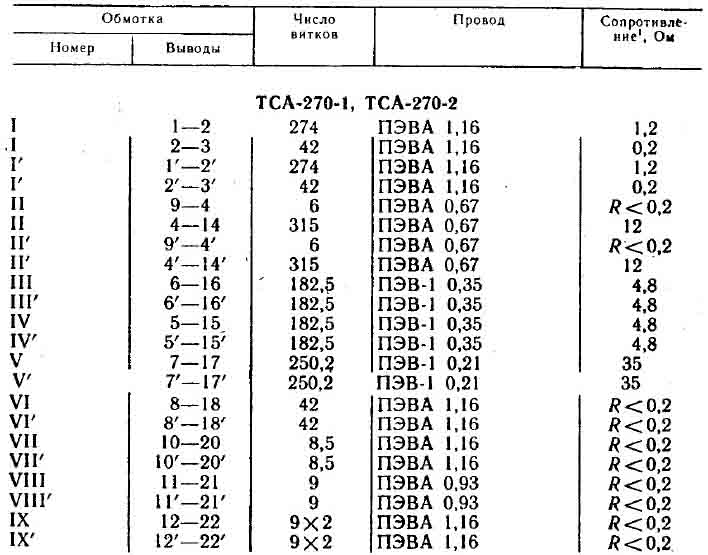

Таблица 1. Моточные данные и электрические параметры трансформаторов типа ТС-270, СТ-270.
Тип трансформатора | Число витков | Марка и диаметр провода, мм | Сопротивл. пост. току, Ом | Напряжение, ном. В | Ток, ном. А | ||
Номер | Выводы | ||||||
ТС-270-1 | I VIII VIII” IX IX” | 1-2-3 | 275+43 | ПЭВ-1 0,85 | 1,7+0,3 | 110+17 71 71 71 71 97 97 16,5 16,5 3,3 3,3 3,3 3,3 3,4 3,4 | 1,25 |
ТСА-270-1 | I | 1-2-3 | 274+42 | ПЭВА 1,16 | 1,2+0,2 | 110+17 | 1,25 |
* – Напряжения даны для полу-обмоток (напр 5-15). Напряжение всей обмотки 5-5″ равно 5-15+15″-5″.
Могут быть варианты трансформаторов ТС-270, обмотки которых 4-4″ и 9-9″ выполнены раздельно.
– Обмотка 4-4″ (4-14+14″-4) соответствует данным выше.
– Обмотка 9-9″ (9-19+19″-9″) содержит всего 6 (3+3) витков, соответственно полное номинальное напряжение всей обмотки равно 2,2 вольта.
Большой проблемой бывает отсутствие силовых трансформаторов для радиолюбительских конструкций. ТАНов, ТН, ТА и ТПП на рынке всё меньше, да и качество их оставляет желать лучшего.
Также надо отметить, что качество стали сердечников – та ещё лотерея! Мне попадались сердечники от ТС180, отличающиеся начальной магнитной проницаемостью в 5 (!!!) раз.
Более-менее стабильно качество сердечников ОСМ-0,4, ОСМ-0,63, ОСМ-1,0 , выпущенных до 82-го года. Различные ТС, ТП и пр. надо предварительно промерять.
Силовики на ТСШ170.
Наиболее распространённым является железо ТСШ170:
набор УШ30*60 мм, окно 19*53 мм.
В оригинале первичка имеет 2 витка на вольт, что даёт индукцию 1,25 Тл, что для этого железа, мягко говоря, многовато.
Вот варианты для хорошего и очень хорошего силовика на этом железе.
1. Bmax = 0,8 Тл.
А) Первичка – 675 витков проводом ПЭВ-1 диаметром 0,63 (0,67) мм, 9 слоёв по 75 витков в слое. Активное сопротивление первички – 8,2 ома.
Б) Экран из медной фольги.
В) Вторичка – 270+270+270+270 витков проводом ПЭВ-1 диаметром 0,51 (0,55) мм, 4 секции по 3 слоя по 90 витков в слое. Конец первой секции соединяем с началом четвёртой, конец второй с началом третьей. Получаем симметричные полуобмотки с активным сопротивлением 12,3 +12,3 ома.
При этом на вторичке 175+175 вольт. Можно запитывать выходные каскады на лампах ЕС36-, 6С19П, 6С41С, 6С33С.
Такой транс сможет переварить 140 вт в нагрузке, что вполне неплохо.
2. Bmax = 0,7 Тл.
Для особых гурманов
А) Первичка – 780 витков проводом ПЭВ-1 диаметром 0,59 (0,64) мм, 10 слоёв по 78 витков.
Активное сопротивление первички – 10,9 ома.
Б) Экран из медной фольги.
В) Вторичка – та же, что и в первом примере: 1080 витков проводом 0,51 (0,55) мм. Только в этом случае она выдаст 290 вольт переменки, скажем, для пары 300В или 6П42С.
Этот транс – на 120 вт, тоже терпимо.
Отмечу, что для Андрея Никитина и ещё некоторых самодельщиков я мотал на этом железе трансформаторы с индукцией 0,6 Тл – практически экстремально низкое значение Bmax!
Силовики на ТС180-2, ТС250-2М.
Это железо тоже очень широко распространено.
Посмотрим, что можно на нём изготовить.
ПЛР21*45 с окном 28*86 мм.
Габарит намотки – 11*80 мм.
Мотаем силовичок для ГУ72:
А) Первичка – 1368 витков проводом ПЭТВ-2 диаметром 0,63 (0,69) мм, 6 слоёв по 114 витков на каждой катушке. Активное сопротивление первички – 12,4 ома.
Б) Экран из медной фольги.
В) Вторичка – 3540 витков проводом ПЭВ-1 диаметром 0,4 (0,45) мм, 10 слоёв по 177 витков на каждой катушке. Активное сопротивление 49+49 ом. Со вторички снимаем 275+275 вольт переменки. Для ГУ72, ГМИ11, ГМ5Б и подобных им ламп – самое то!
Такой силовик потянет 140 вт, т.е. можно подключить ПАРУ ГУ72, с суммарным током около 250 ма. И всё это при Bmax = 0,77 Тл!
Силовик на ТСА270.
Это железо при скромном сечении ПЛ25*45 имеет гигантское окно: 40*100 мм.
Т.е. можно намотать побольше провода
Для получения индукции 0,8 Тл надо намотать 1100 витков.
Мотаем:
А) Первичка – 1104 витка проводом ПЭВ-2 диаметром 0,95 (1,03) мм, 6 слоёв по 92 витка на каждой катушке. Активное сопротивление первички – 4,8 ома.
Б) Экран из медной фольги.
В) Вторичка – 3120 витков проводом ПЭВ-2 диаметром 0,67 (0,73) мм, 12 слоёв по 130 витков в слое. Активное сопротивление – 18+18 ом.
При этом на вторичке 306+306 вольт.
Получившийся транс легко переварит 310 вт.
Силовик на ТС270-1.
У данного транса железка побольше: ПЛ25*50.
Для той же Bmax витков надо поменьше – 990.
А) Первичка – 984 витка проводом ПЭВ-2 диаметром 1,08 (1,15) мм, на каждой катушке 6 слоёв по 82 витка. Активное сопротивление первички – 3,5 ома.
Б) Экран из медной фольги.
В) Вторичка – 2600 витков проводом ПЭВ-2 диаметром 0,67 (0,73) мм, 10 слоёв по 130 витков на каждой катушке. Активное сопротивление вторички 15,6+15,6 ома. Переменное напряжение 285+285 вольт.
Этот транс стерпит и 400 вт.
Силовик на ОСМ-0,4.
Эти силовики изначально рассчитывались на безобразно высокую индукцию – 1,5 Тл.
Отсюда и все их недостатки.
При нормальной индукции – 0,8 Тл – они вполне хороши.
А) Первичка – 612 витков проводом ПЭТВ-2 диаметром 0,9 (0,96) мм, 9 слоёв по 68 витков в слое. Активное сопротивление первички – 3,85 ома.
Б) Экран из медной фольги.
В) Вторичка – 276+276+276+276 витков проводом ПЭВ-2 диаметром 0,67 (0,725) мм.
В каждой секции три слоя по 92 витка. Конец первой секции соединяется с началом четвертой, конец второй с началом третьей. Получаем две полуобмотки с активным сопротивлением 8+8 ом. Переменное напряжение на вторичке – 195+195 вольт.
Такой транс потянет 350 вт (при плотности тока в первичке 2,5 А/мм2, мощность всех вышеописанных трансов указана при 2А/мм2).
Силовики на ТС70, ТС80, ТС90, ТС100.
Все эти так разно именующиеся трансформаторы имеют в основе железо ПЛМ22*32 с окном 22*60 мм. Габарит намотки 9*54 мм.
Железо у них, к счастью, очень неплохое и стабильное по параметрам.
Можно считать их на Bmax = 1 Тл.
А) Первичка – 1470 витков проводом ПЭВ-2 диаметром 0,45 (0,51) мм, 7 слоёв по 105 витков на каждой катушке. Активное сопротивление первички – 21,8 ома.
Б) Экран из тонкой медной фольги.
В) Вторичка – 2800 витков проводом ПЭТВ-2 диаметром 0,335 (0,385) мм, 10 слоёв по 140 витков на каждой катушке. Активное сопротивление 44+44 ома.
Напряжение на вторичке – 200+200 вольт.
Мощность такого транса – 90 вт при 2,5А/мм2 в первичке.
Силовик на Ш40*70 с окном 20*60 мм.
Габарит намотки 17*56 мм.
Как-то мне попалась целая россыпь этих трансформаторов с очень неплохим железом (Э3412, по-видимому).
Окно маловато, но кое-что уместить там можно:
А) Первичка – 413 витков проводом ПЭВ-1 диаметром 0,88 (0,94) мм, 7 слоёв по 59 витков в слое. Активное сопротивление первички – 3 ома.
Б) Экран из медной фольги.
В) Вторичка – 770 витков проводом ПЭВ-2 диаметром 0,67 (0,725) мм, 10 слоёв по 77 витков. Активное сопротивление вторички – 11,8 ома. Переменное напряжение на ней – 400 вольт.
Мощность такого транса – 335 вт.
Индукция в железе – 0,85 Тл.
Силовик на стандартном железе ШЛ20*40 с окном 20*52 мм.
Габарит намотки – 17*47 мм.
Эти трансы с трансвитовским железом также возникли у меня внезапно и в большом количестве. Железо – Э330А – 0,35 (Э3413А).
Поэтому заложил индукцию 1,1 Тл:
А) Первичка – 1120 витков проводом ПЭВ-1 диаметром 0,5 (0,55) мм, 14 слоёв по 80 витков в слое. Активное сопротивление первички – 16 ом.
Б) Экран из медной фольги.
В) Вторичка – 1952 витка проводом ПЭТВ-2 диаметром 0,335 (0,38) мм, состоит из четырёх секций по 4 слоя (по 122 витка в слое), т.е. 488+488+488+488 витков.
Коммутация, так же, как и в предыдущих случаях: конец первой секции соединяется с началом четвёртой, конец второй с началом третьей. Получаем 185+185 вольт при активном сопротивлении полуобмоток 40,6+40,6 ом.
Мощность данного трансформатора – 108 вт при плотности тока в первичке 2,5 А/мм2.
Силовик на железе ПЛ15*32 с окном 26*82 мм.
Это хорошее 100-ваттное железо (Э330А) использовалось в военных приборах. Комплектовалось очень прочными на вид (но хрупкими в реальности ) чёрными карболитовыми катушками. Габарит намотки 10,5*76 мм.
Вот что можно на нём получить:
А) Первичка – 1876 витков проводом ПЭВ-1 диаметром 0,51 (0,56) мм, на каждой катушке 7 слоёв по 134 витка. Активное сопротивление первички – 19,2 ома.
Б) Экран из медной фольги.
В) Вторичка – 3024 витка проводом ПЭВ-1 диаметром 0,4 (0,45) мм, на каждой катушке 9 слоёв по 168 витков. Активное сопротивление вторички 32,3+32,3 ома. Переменное напряжение – 170+170 вольт.
Мощность такого трансформатора – 110 вт, Bmax = 1,1 Тл.
Силовик на железе выходника от «Прибоя».
Это железо ПЛМ25*50 с окном 42*68 мм.
Дело усугубляют крайне глупые катушки с высотой щёк всего 11 мм, хотя можно сделать и 18 мм. Поэтому делаем новые каркасы с габаритом намотки 18*64 мм.
А) Первичка – 952 витка проводом ПЭВ-1 диаметром 0,88 (0,94) мм, на каждой катушке 7 слоёв по 68 витков в слое. Активное сопротивление первички – 5,2 ома.
Б) Экран из медной фольги.
В) Вторичка – 2400 витков проводом ПЭВ-1 диаметром 0,57 (0,63) мм, 12 слоёв по 100 витков на каждой катушке. Активное сопротивление полуобмоток – 20+20 ом, переменное напряжение – 275+275 вольт.
Мощность этого трансформатора – 330 вт.
Bmax = 0,83 Тл.
Просто ПРИЯТНЫЙ транс
Напоследок – вариант на добром старом железе Э43-0,35 с большим окном.
Ш32*43 с окном 28*60 мм. Габарит намотки – 25*56 мм.
Для получения индукции 0,8 Тл нам надо намотать 921 виток.
Посмотрим, что получится:
А) Первичка – 924 витка проводом ПЭВ-2 диаметром 0,67 (0,725) мм, 12 слоёв по 77 витков в слое. Активное сопротивление первички – 8,95 ома.
Б) Экран из медной фольги.
В) Вторичка – 2592 витка проводом ПЭВ-1 диаметром 0,45 (0,51) мм, 4 секции по 6 слоёв (108 витков в слое), т.е. 648+648+648+648 витков. Коммутация: конец первой секции соединён с началом четвёртой, конец второй с началом первой. Активное сопротивление полуобмоток 36+36 ом. Напряжение – 300+300 вольт переменки.
Эти варианты помогут вам изготовить и рассчитать трансформаторы с требуемыми напряжениями на доступном железе.
Успехов!
Трансформатор тса 270 1 схема подключения
Трансформаторы силовые, ТС-270, СТ-270, выпускались на разрезных, стержневых сердечниках О-образной формы, изготовленными из стальной ленты Э-320, сечением 25х50 мм, и предназначались для установки в цветные ламповые, или в лампово-полупроводниковые телевизоры. У трансформаторов ТСА-270, сердечник немного поменьше и имеет сечение 25х45 мм.
Номинальная мощность трансформаторов – 270 ватт. Подключение первичной обмотки трансформаторов к сети 220 вольт, производится к выводам 1 и 1′, и при этом замыкаются между собой выводы 2 и 2′.
Первичная обмотка у этих трансформаторов последних выпусков, может быть выполнена только на 220 вольт (отсутствует вывод 3).
Необходимо иметь в виду, что приведённые здесь моточные данные, могут отличаться на имеющиеся у Вас трансформаторы, в связи с изменениями ТУ, заводов изготовителей, прошествии времени и прочих условий и их следует принимать, только как основу. При необходимости определить более точно количество витков обмоток имеющегося у Вас трансформатора, намотайте дополнительную обмотку с известным количеством витков, замерьте на ней напряжение и по полученным данным просчитайте ваш трансформатор.
Рисунок 1.
Внешний вид трансформаторов ТС-270, СТ-270.
Эти трансформаторы имеют несколько модификаций, и все они взаимозаменяемые между собой. Это типы трансформаторов ТС-270-1, ТС-270-2, ТСА-270-1, ТСА-270-2, СТ-270-1. Трансформаторы силовые ТСА, отличаются от трансформаторов ТС тем, что их обмотки выполнены алюминиевым проводом. Это делалось для уменьшения стоимости массового производства трансформаторов.
Схема трансформаторов изображена на рисунке 2, моточные данные и электрические характеристики трансформаторов, в таблице 1.
Рисунок 2.
Схема трансформаторов ТС-270, СТ-270.
Таблица 1. Моточные данные и электрические параметры трансформаторов типа ТС-270, СТ-270.
Трансформаторы силовые, ТС-270, СТ-270, выпускались на разрезных, стержневых сердечниках О-образной формы, изготовленными из стальной ленты Э-320, сечением 25х50 мм, и предназначались для установки в цветные ламповые, или в лампово-полупроводниковые телевизоры. У трансформаторов ТСА-270, сердечник немного поменьше и имеет сечение 25х45 мм.
Номинальная мощность трансформаторов – 270 ватт. Подключение первичной обмотки трансформаторов к сети 220 вольт, производится к выводам 1 и 1′, и при этом замыкаются между собой выводы 2 и 2′.
Первичная обмотка у этих трансформаторов последних выпусков, может быть выполнена только на 220 вольт (отсутствует вывод 3).
Необходимо иметь в виду, что приведённые здесь моточные данные, могут отличаться на имеющиеся у Вас трансформаторы, в связи с изменениями ТУ, заводов изготовителей, прошествии времени и прочих условий и их следует принимать, только как основу. При необходимости определить более точно количество витков обмоток имеющегося у Вас трансформатора, намотайте дополнительную обмотку с известным количеством витков, замерьте на ней напряжение и по полученным данным просчитайте ваш трансформатор.
Рисунок 1.
Внешний вид трансформаторов ТС-270, СТ-270.
Эти трансформаторы имеют несколько модификаций, и все они взаимозаменяемые между собой. Это типы трансформаторов ТС-270-1, ТС-270-2, ТСА-270-1, ТСА-270-2, СТ-270-1. Трансформаторы силовые ТСА, отличаются от трансформаторов ТС тем, что их обмотки выполнены алюминиевым проводом. Это делалось для уменьшения стоимости массового производства трансформаторов.
Схема трансформаторов изображена на рисунке 2, моточные данные и электрические характеристики трансформаторов, в таблице 1.
Рисунок 2.
Схема трансформаторов ТС-270, СТ-270.
Таблица 1. Моточные данные и электрические параметры трансформаторов типа ТС-270, СТ-270.
Однофазные низковольтные трансформаторы питания номинальной выходной мощностью 270 ВА типономиналов ТС-270-1, ТС-270-2, ТСА-270-1, ТСА-270-2 применяются в телевизионных приемниках моделей УЛПЦТ-61-11, УЛПЦТИ-61-11.
Особенностью трансформаторов типономиналов ТСА-270-1, ТСА-270-2 является использование для их обмоток алюминиевого провода вместо медного. Поэтому при одинаковой принципиальной электрической схеме и напряжениях на отводах обмоток трансформаторы имеют разные числа витков и сопротивления. Трансформаторы взаимозаменяемы. приемниках моделей УЛПЦТ-61-11, УЛПЦТИ-61-11.
Изготавливают трансформаторы типа ТС-270 и ТСА-270 на стержневых магнитопроводах типа ПЛ. Толщина используемой ленты из электротехнической стали 0,35 мм. Применение стержевого магнитопровода определяет конструкцию трансформатора и технологию его изготовления. Все обмотки трансформатора равномерно распределены на двух катушках, имеющих между собой магнитную и электрическую связь. Последовательное или параллельное соединение обмоток трансформаторов ТС-270 и ТСА-270 зависит от принципиальной электрической схемы телевизионного приемника.
Бесперебойная устойчивая работа трансформаторов питания типа ТС-270 и ТСА-270 в телевизионных приемниках зависит от воздействующих внешних климатических и механических факторов, а также от степени интенсивности эксплуатации телевизора в течении суток и всего срока службы. Из климатических факторов наболее опасными являются повышенная влажность в сочетании с повышенной температурой окружающей среды. Температура перегрева обмоток трансформаторов может достигать 85 градусов. Повышенная влажность окружающей среды значительно снижает прочность изоляции обмоток трансформатора, уменьшает сопротивление изоляции, повышает возможность короткого замыкания отдельных витков обмоток, а также пробой изоляции между ними. Коррозия малых диаметров обмоточных проводов приводит к их обрыву.
Трансформаторы типа ТС-270 и ТСА-270 устанавливают на металлическом шасси блока питания, крепят четырьмя винтами и заземляют.
Электрические параметры и намоточные данные обмоток трансформаторов типа ТС-270 и ТСА-270 приведены в таблицах ниже.
ТС-270-1 |
I |
1-2-3 |
275+43 |
ПЭВ-1 0,85 |
1,7+0,3 |
110+17 |
1,25 |
ТСА-270-1 |
I |
1-2-3 |
274+42 |
ПЭВА 1,16 |
1,2+0,2 |
110+17 |
1,25 |
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
Трансформатор тс 270 1 схема выводов перемычки – 4apple – взгляд на Apple глазами Гика
Однофазные низковольтные трансформаторы питания номинальной выходной мощностью 270 ВА типономиналов ТС-270-1, ТС-270-2, ТСА-270-1, ТСА-270-2 применяются в телевизионных приемниках моделей УЛПЦТ-61-11, УЛПЦТИ-61-11.
Особенностью трансформаторов типономиналов ТСА-270-1, ТСА-270-2 является использование для их обмоток алюминиевого провода вместо медного. Поэтому при одинаковой принципиальной электрической схеме и напряжениях на отводах обмоток трансформаторы имеют разные числа витков и сопротивления. Трансформаторы взаимозаменяемы. приемниках моделей УЛПЦТ-61-11, УЛПЦТИ-61-11.
Изготавливают трансформаторы типа ТС-270 и ТСА-270 на стержневых магнитопроводах типа ПЛ. Толщина используемой ленты из электротехнической стали 0,35 мм. Применение стержевого магнитопровода определяет конструкцию трансформатора и технологию его изготовления. Все обмотки трансформатора равномерно распределены на двух катушках, имеющих между собой магнитную и электрическую связь. Последовательное или параллельное соединение обмоток трансформаторов ТС-270 и ТСА-270 зависит от принципиальной электрической схемы телевизионного приемника.
Бесперебойная устойчивая работа трансформаторов питания типа ТС-270 и ТСА-270 в телевизионных приемниках зависит от воздействующих внешних климатических и механических факторов, а также от степени интенсивности эксплуатации телевизора в течении суток и всего срока службы. Из климатических факторов наболее опасными являются повышенная влажность в сочетании с повышенной температурой окружающей среды. Температура перегрева обмоток трансформаторов может достигать 85 градусов. Повышенная влажность окружающей среды значительно снижает прочность изоляции обмоток трансформатора, уменьшает сопротивление изоляции, повышает возможность короткого замыкания отдельных витков обмоток, а также пробой изоляции между ними. Коррозия малых диаметров обмоточных проводов приводит к их обрыву.
Трансформаторы типа ТС-270 и ТСА-270 устанавливают на металлическом шасси блока питания, крепят четырьмя винтами и заземляют.
Электрические параметры и намоточные данные обмоток трансформаторов типа ТС-270 и ТСА-270 приведены в таблицах ниже.
Однофазные низковольтные трансформаторы питания номинальной выходной мощностью 270 ВА типономиналов ТС-270-1, ТС-270-2, ТСА-270-1, ТСА-270-2 применяются в телевизионных приемниках моделей УЛПЦТ-61-11, УЛПЦТИ-61-11.
Особенностью трансформаторов типономиналов ТСА-270-1, ТСА-270-2 является использование для их обмоток алюминиевого провода вместо медного. Поэтому при одинаковой принципиальной электрической схеме и напряжениях на отводах обмоток трансформаторы имеют разные числа витков и сопротивления. Трансформаторы взаимозаменяемы. приемниках моделей УЛПЦТ-61-11, УЛПЦТИ-61-11.
Изготавливают трансформаторы типа ТС-270 и ТСА-270 на стержневых магнитопроводах типа ПЛ. Толщина используемой ленты из электротехнической стали 0,35 мм. Применение стержевого магнитопровода определяет конструкцию трансформатора и технологию его изготовления. Все обмотки трансформатора равномерно распределены на двух катушках, имеющих между собой магнитную и электрическую связь. Последовательное или параллельное соединение обмоток трансформаторов ТС-270 и ТСА-270 зависит от принципиальной электрической схемы телевизионного приемника.
Бесперебойная устойчивая работа трансформаторов питания типа ТС-270 и ТСА-270 в телевизионных приемниках зависит от воздействующих внешних климатических и механических факторов, а также от степени интенсивности эксплуатации телевизора в течении суток и всего срока службы. Из климатических факторов наболее опасными являются повышенная влажность в сочетании с повышенной температурой окружающей среды. Температура перегрева обмоток трансформаторов может достигать 85 градусов. Повышенная влажность окружающей среды значительно снижает прочность изоляции обмоток трансформатора, уменьшает сопротивление изоляции, повышает возможность короткого замыкания отдельных витков обмоток, а также пробой изоляции между ними. Коррозия малых диаметров обмоточных проводов приводит к их обрыву.
Трансформаторы типа ТС-270 и ТСА-270 устанавливают на металлическом шасси блока питания, крепят четырьмя винтами и заземляют.
Электрические параметры и намоточные данные обмоток трансформаторов типа ТС-270 и ТСА-270 приведены в таблицах ниже.
Трансформаторы силовые, ТС-270, СТ-270, выпускались на разрезных, стержневых сердечниках О-образной формы, изготовленными из стальной ленты Э-320, сечением 25х50 мм, и предназначались для установки в цветные ламповые, или в лампово-полупроводниковые телевизоры. У трансформаторов ТСА-270, сердечник немного поменьше и имеет сечение 25х45 мм.
Номинальная мощность трансформаторов – 270 ватт. Подключение первичной обмотки трансформаторов к сети 220 вольт, производится к выводам 1 и 1′, и при этом замыкаются между собой выводы 2 и 2′.
Первичная обмотка у этих трансформаторов последних выпусков, может быть выполнена только на 220 вольт (отсутствует вывод 3).
Необходимо иметь в виду, что приведённые здесь моточные данные, могут отличаться на имеющиеся у Вас трансформаторы, в связи с изменениями ТУ, заводов изготовителей, прошествии времени и прочих условий и их следует принимать, только как основу. При необходимости определить более точно количество витков обмоток имеющегося у Вас трансформатора, намотайте дополнительную обмотку с известным количеством витков, замерьте на ней напряжение и по полученным данным просчитайте ваш трансформатор.
Рисунок 1.
Внешний вид трансформаторов ТС-270, СТ-270.
Эти трансформаторы имеют несколько модификаций, и все они взаимозаменяемые между собой. Это типы трансформаторов ТС-270-1, ТС-270-2, ТСА-270-1, ТСА-270-2, СТ-270-1. Трансформаторы силовые ТСА, отличаются от трансформаторов ТС тем, что их обмотки выполнены алюминиевым проводом. Это делалось для уменьшения стоимости массового производства трансформаторов.
Схема трансформаторов изображена на рисунке 2, моточные данные и электрические характеристики трансформаторов, в таблице 1.
Рисунок 2.
Схема трансформаторов ТС-270, СТ-270.
Таблица 1. Моточные данные и электрические параметры трансформаторов типа ТС-270, СТ-270.
Оцените статью: Поделитесь с друзьями!Трансформатор силовой ТС-270-1 — покупайте на newauction.com.ua по выгодной цене
Параметры:
Состояние : б/у
Наличие : в наличии
Техническое состояние : исправное
Продам трансформатор ТС 270-1 в рабочем состоянии. Отправлю как по Украине, так и за её пределы. Все вопросы до ставок. Стоимость пересылки указана приерно.
Тип сделки:
Предоплата
Способы оплаты:
Стандартный банковский перевод
Доставка:
Новая почта по городу: 10 грн. по стране: 50 грн.
TC 270 1 Как сделать зарядное устройство. Трансформаторы силовые на все случаи жизни
Трансформаторы силовые ТС-270, СТ-270 изготавливались на разделке, сердечники О-образной формы из стальной ленты Э-320, сечением 25х50 мм, предназначались для установки в цветные лампы. или в лампово-полупроводниковые телевизоры. В трансформаторах ТСА-270 сердечник немного меньше и имеет сечение 25х45 мм.
Номинальная мощность трансформаторов – 270 Вт. Подключение первичной обмотки трансформаторов к сети 220 вольт производится на выводы 1 и 1, а одновременно выводы 2 и 2 выводы.
Первичная обмотка в этих трансформаторах последних выпусков может быть выполнена только на 220 вольт (вывода 3 нет).
Следует иметь в виду, что приведенные здесь данные по размеру трансформатора могут отличаться в зависимости от имеющихся у вас трансформаторов из-за изменений в факторах производителя, временных ступенях и других условиях и должны приниматься только в качестве основы. При необходимости определите более точное количество витков обмоток имеющегося трансформатора, намотайте дополнительную обмотку с известным количеством витков, измерьте на ней напряжение и рассчитайте на нем свой трансформатор.
Рисунок 1.
Внешний вид трансформаторов ТС-270, СТ-270.
Эти трансформаторы имеют несколько модификаций, и все они взаимозаменяемы. Это трансформаторы типов ТС-270-1, ТС-270-2, ТСА-270-1, ТСА-270-2, СТ-270-1. Трансформаторы Power TCA отличаются от трансформаторов TS тем, что их обмотки выполнены из алюминиевой проволоки. Это было сделано для снижения стоимости серийного производства трансформаторов.
Схема трансформатора приведена на рисунке 2, данные по размеру трансформатора и электрические характеристики трансформатора – в таблице 1.
Рисунок 2.
Схема трансформаторов ТС-270, СТ-270.
Таблица 1. Движущиеся и электрические параметры трансформаторов типа ТС-270, СТ-270.
Тип трансформатора | Кол-во Витков | Марка и диаметр проволоки, мм | Сопротивление. быстрый. Току, О. | Напряжение, ном.AT | Ток, ном. НО | ||
комн. | вывода | ||||||
ТС-270-1 | I. | 1-2-3 | 275 + 43 | ПЭВ-1 0.85 | 1,7 + 0,3 | 110 + 17 | 1,25 |
TSA-270-1 | I. | 1-2-3 | 274 + 42 | Пав 1,16 | 1,2 + 0,2 | 110 + 17 | 1,25 |
* – Напряжения указаны для полуобмоток (например, 5-15).Напряжение всей обмотки 5-5 “равно 5-15 + 15” -5 “.
Возможны варианты трансформаторов ТС-270, у которых обмотки 4-4 “и 9-9” выполнены отдельно.
– Обмотка 4-4 “(4-14 + 14” -4) соответствует данным выше.
– Обмотка 9-9 “(9-19 + 19” -9 “) содержит всего 6 (3 + 3) витков, соответственно суммарное номинальное напряжение всей обмотки 2,2 вольта.
Большой проблемой является отсутствие силовых трансформаторов для любительских структур. Танов, Т.Н., ТА и КПК на рынке меньше, и качество их оставляет желать лучшего.
Еще надо отметить, что качество ядер – то больше лотерея! Мне попадались сердечники от ТС180, характеризующиеся начальной магнитной проницаемостью в 5 (!!!) раз.
Более-менее стабильное качество ядер OSM-0.4, OSM-0.63, OSM-1.0, выпущенных до 82 лет. Различные ТК, ТП и т. Д.вам нужно предварительно смоделировать.
Силовики на ЦШ270.
Самым распространенным является чугун ЦШ270:
комплект ушей 30 * 60 мм, окно 19 * 53 мм.
В оригинале на первичке 2 витка вольта, что дает индукцию 1,25 тд, что для этого железа мягко говоря многовато.
Вот варианты хорошей и очень хорошей защитной вилки на этот сальник.
1. Bmax = 0,8 Тл ..
А) Допуск – 675 витков проводом с ПЭВ-1 диаметром 0.63 (0,67) мм, 9 слоев по 75 витков в слое. Активные периоды сопротивления – 8,2 Ом.
Б) экран из медной фольги.
В) Вторичный – 270 + 270 + 270 + 270 витков проводом с ПЭВ-1 диаметром 0,51 (0,55) мм, 4 секции по 3 слоя по 90 витков в слое. Конец первой части соединить с началом четвертой, конец второй – с началом третьей. Получаем симметричные полуокна с активным сопротивлением 12,3 +12,3 Ом.
При этом на вторичке 175 + 175 вольт.Можно запитать выходные каскады на лампах EC36-, 6C19P, 6C41S, 6C33S.
Такой транс сможет переварить 140 Вт в нагрузке, что неплохо.
2. Bmax = 0,7 Т ..
Для особого деликатеса
А) Допуск – 780 витков проводом ПЭВ-1 диаметром 0,59 (0,64) мм, 10 слоев по 78 витков.
Активное сопротивление первичной обмотки – 10,9 Ом.
Б) экран из медной фольги.
В) Безопасность – то же, что и в первом примере: 1080 витков с проводом 0.51 (0,55) мм. Только в этом случае он выдаст 290 Вольт изменения, скажем, на пару 300В или 6П42С.
Это транс 120 Вт, слишком терпимо.
Замечу, что для Андрея Никитина и некоторых других деликатесов я наматываю на этот сальник трансформаторы влияния с индукцией 0,6 ТЛ – почти крайне низкое значение BMAX!
Силовики на ТК180-2, ТК250-2м.
Этот утюг тоже очень распространен.
Посмотрим, что на нем можно сделать.
ПЛР21 * 45 с окном 28 * 86 мм.
Габаритная обмотка – 11 * 80 мм.
Motat Calick для G72:
А) Допуск – 1368 витков проводом ПТТВ-2 диаметром 0,63 (0,69) мм, 6 слоев по 114 витков на каждой катушке. Активное сопротивление первичной обмотки – 12,4 Ом.
Б) экран из медной фольги.
С) секунд – 3540 витков проводом ПЭВ-1 диаметром 0,4 (0,45) мм, 10 слоев по 177 витков на каждой катушке. Активное сопротивление 49 + 49 Ом. Со вторички снимаем 275 + 275 вольт смены. Для G72, GMI11, GM5B и им подобных – больше всего!
Такая защитная пленка тянет 140 Вт, т.е.е. Можно подключить пару Gu72, с общим током около 250 мА. И все это с BMAX = 0,77 TL!
Силовик на TCA270.
Этот утюг со скромным сечением PL25 * 45 имеет гигантское окно: 40 * 100 мм.
Тех. Вы можете намотать больше провода
Чтобы получить индукцию 0,8 TL, необходимо намотать 1100 витков.
Мота:
А) Первичная – 1104 витка проводом ПЭВ-2 диаметром 0,95 (1,03) мм, 6 слоев по 92 витка на каждой катушке.Активное сопротивление первичной обмотки – 4,8 Ом.
Б) экран из медной фольги.
С) секунд – 3120 витков с проводом ПЭВ-2 диаметром 0,67 (0,73) мм, 12 слоев по 130 витков в слое. Активное сопротивление – 18 + 18 Ом.
При этом на вторичке 306 + 306 вольт.
Получившийся транс легко переваривается 310 Вт.
Силовик на ТС270-1.
Этот транс – кусок побольше: pl25 * 50.
Для того же BMAX обороты должны быть меньше – 990.
А) первичная – 984 витка проводом ПЭВ-2 диаметром 1,08 (1,15) мм, на каждой катушке 6 слоев по 82 витка. Активное сопротивление первичной обмотки – 3,5 Ом.
Б) экран из медной фольги.
С) секунд – 2600 витков проводом ПЭВ-2 диаметром 0,67 (0,73) мм, 10 слоев по 130 витков на каждой катушке. Активное сопротивление секунд 15,6 + 15,6 Ом. Напряжение переменного тока 285 + 285 вольт.
Этот транс возбуждается и 400 Вт.
Силовик на ОСМ-0.4.
Эти силовики изначально рассчитывались на уродливо высокую индукцию – 1.5 т ..
Отсюда и все их недостатки.
С нормальной индукцией – 0,8 TL – они неплохие.
А) Разрешение – 612 витков проводом Падево 2 диаметром 0,9 (0,96) мм, 9 слоев по 68 витков в пласте. Активное сопротивление первичной обмотки – 3,85 Ом.
Б) экран из медной фольги.
В) вторичная – 276 + 276 + 276 + 276 витков проводом ПЭВ-2 диаметром 0,67 (0,725) мм.
В каждой секции три слоя по 92 витка. Конец первой части соединяется с началом четвертой, конец второй – с началом третьей.Получаем два полуокна с активным сопротивлением 8 + 8 Ом. Напряжение переменного тока на вторичной – 195 + 195 вольт.
Такой трансмиттер будет потреблять 350 Вт (при плотности тока в первых 2,5 А / мм2 мощность всех трансцендентов, описанных выше, указана как 2а / мм2).
Силовики на ТС70, ТС80, ТС90, ТС100.
Все эти такие разные трансформаторы на основе железа PM22 * 32 с окном 22 * 60 мм. Габаритная обмотка 9 * 54 мм.
Утюг их, к счастью, очень хороший и стабильный по параметрам.
Их можно прочитать на Bmax = 1 TL.
А) Допуск – 1470 витков ПЭВ-2 диаметром 0,45 (0,51) мм, 7 слоев по 105 витков на каждой катушке. Активное сопротивление первичной обмотки – 21,8 Ом.
B) Экран из тонкой медной фольги.
В) Вторичные резервы – 2800 витков с проводом ПТТВ-2 диаметром 0,335 (0,385) мм, 10 слоев по 140 витков на каждой катушке. Активное сопротивление 44 + 44 Ом.
Вторичное напряжение 200 + 200 вольт.
Мощность такого транса 90 Вт при 2,5 / мм2 в первичной обмотке.
Силовик на ш50 * 70 с окном 20 * 60 мм.
Габаритная обмотка 17 * 56 мм.
Как-то наткнулся на масштаб этих трансформаторов с очень хорошим железом (Е3412, судя по всему).
Окна маловато, но что-то можно туда уместить:
А) Разрешить – 413 витков проводом ПЭВ-1 диаметром 0,88 (0,94) мм, 7 слоев по 59 витков в слое.Активное сопротивление первичной обмотки – 3 Ом.
Б) экран из медной фольги.
В) вторичная – 770 витков проводом ПЭВ-2 диаметром 0,67 (0,725) мм, 10 слоев по 77 витков. Активное сопротивление секунд – 11,8 Ом. Напряжение переменного тока на нем 400 вольт.
Мощность такого транса – 335 Вт.
Индукция в сальнике – 0,85 т.
Силовик на стандартном сальнике шн20 * 40 с окном 20 * 52 мм.
Габаритная обмотка – 17 * 47 мм.
Эти трансы с трансвитовской железой тоже есть внезапно и массово.Железо – E330A – 0,35 (E3413A).
Поэтому я проложил индукцию 1,1 Т.
А) первичная – 1120 витков проводом ПЭВ-1 диаметром 0,5 (0,55) мм, 14 слоев по 80 витков в слое. Активное сопротивление первичной обмотки – 16 Ом.
Б) экран из медной фольги.
С) вторичный – 1952 витка с проводом Падево 2 диаметром 0,335 (0,38) мм, состоит из четырех участков по 4 слоя (122 витка в слое), т.е. 488 + 488 + 488 + 488 витков.
Переключение, как и в предыдущих случаях: Конец первой секции соединяется с началом четвертой, конец второй с началом третьей.Получаем 185 + 185 вольт при активном сопротивлении полуобмотки 40,6 + 40,6 Ом.
Мощность этого трансформатора – 108 Вт при плотности тока в первичной обмотке 2,5 А / мм2.
Силовик на сальнике Р15 * 32 с окном 26 * 82 мм.
Это хороший 100-ваттный утюг (E330A), который использовался в военных приборах. Издается очень прочный на вид (но хрупкий на самом деле ) с черными карбоновыми спиралями. Обмотка Warry 10,5 * 76 мм.
Вот что можно на нем получить:
А) Разрешение – 1876 витков проводом с ПЭВ-1 диаметром 0.51 (0,56) мм, на каждой катушке 7 слоев по 134 витка. Активное сопротивление первичной обмотки – 19,2 Ом.
Б) экран из медной фольги.
В) вторичная – 3024 витка проводом ПЭВ-1 диаметром 0,4 (0,45) мм, на каждой катушке 9 слоев по 168 витков. Активное вторичное сопротивление 32,3 + 32,3 Ом. Напряжение переменного тока – 170 + 170 вольт.
Мощность такого трансформатора – 110 Вт, BMax = 1,1 TD.
Силовик на сальнике вывода из “прибоя”.
Это утюг плм25 * 50 с окном 42 * 68 мм.
Дело усугубляют крайне тупые катушки с высотой щетки всего 11 мм, хотя 18 мм сделать можно. Поэтому делаем новые рамки с диммирующей обмоткой 18 * 64 мм.
А) Допуск – 952 витка с проводом ПЭВ-1 диаметром 0,88 (0,94) мм, на каждой катушке 7 слоев по 68 витков в пласте. Активное сопротивление первичной обмотки – 5,2 Ом.
Б) экран из медной фольги.
В) Безопасность – 2400 витков проводом ПЭВ-1 диаметром 0,57 (0,63) мм, 12 слоев по 100 витков на каждой катушке.Активное сопротивление полумышления – 20 + 20 Ом, напряжение переменного тока – 275 + 275 вольт.
Мощность этого трансформатора 330 Вт.
BMAX = 0,83 TL.
Просто приятный транс
И наконец вариант на старом добром сальнике Е43-0.35 с большим окном.
Ш42 * 43 с окном 28 * 60 мм. Габаритная намотка – 25 * 56 мм.
Чтобы получить индукцию 0,8 TL, нам нужно намотать 921 виток.
Посмотрим, что получится:
А) Разрешение – 924 витка проводом ПЭВ-2 диаметром 0.67 (0,725) мм, 12 слоев по 77 витков в слое. Активное сопротивление первичной обмотки – 8,95 Ом.
Б) экран из медной фольги.
В) вторичный – 2592 витка проводом с ПЭВ-1 диаметром 0,45 (0,51) мм, 4 участка по 6 слоев (108 витков в слое), т.е. 648 + 648 + 648 + 648 витков. Переключение: конец первого раздела соединяется с началом четвертого, конец второго – с началом первого. Активное сопротивление полумыша 36 + 36 Ом. Напряжение – 300 + 300 вольт изменения.
Эти опции помогут вам изготовить и рассчитать трансформаторы с требуемым напряжением на доступном оборудовании.
Успехов!
% PDF-1.4 % 282 0 объект > эндобдж xref 282 103 0000000016 00000 н. 0000003722 00000 н. 0000003857 00000 н. 0000003893 00000 п. 0000004507 00000 н. 0000004694 00000 н. 0000004834 00000 н. 0000004973 00000 н. 0000005110 00000 н. 0000005247 00000 н. 0000005386 00000 п. 0000005523 00000 н. 0000005661 00000 н. 0000005798 00000 н. 0000005936 00000 н. 0000006073 00000 п. 0000006210 00000 н. 0000006348 00000 п. 0000006485 00000 н. 0000006622 00000 н. /)] IA20 / rЌ) GS $ HɌlgcd] @ scS% Qeq3WVy # 6 + Jcd Z 3Ht $ YdžH / jS9 ڇ a S * ;:> = 5) /! -} E4p & َ D0G` yyq y! 0 ‰ R7Hq \ R ‘+ # brUZ_HɇQLQ + * 3>} Lz + fBiZ =, ‘KD = | 09B% GhrE # XCN | & hv # 2ħ
] h # RD
1 | Проектный стандарт | МЭК 60076 |
2 | Тип | Сердечник с трехфазной намоткой / Стопорный сердечник |
3 | Установка | На улице, тропики, сильные осадки и влажность |
4 | Материал обмотки | Медь с высокой проводимостью |
5 | Тип сердечника и материал | CRGO Кремниевая сталь |
6 | Номинальное напряжение | HT = 11000 В t0 33000 В и LT = 415 В |
7 | Номинальная частота | 50 Гц |
8 | BIL (базовый уровень изоляции) | Обмотка HT = 75 кВ, Обмотка LT = 2.5 кВ |
9 | Выдерживаемое напряжение промышленной частоты | Обмотка HT = 28 кВ, обмотка LT = 2,5 кВ |
10 | Векторная группа | DYn 11 |
11 | Метод охлаждения | ОНАН |
12 | Максимальное повышение температуры при полной нагрузке и номинальном положении РПН: |
|
13 | Устройство переключения ответвлений | Off Тип нагрузки; +1 х 2.5%, 0, -3 x 2,5% номинального напряжения |
14 | Втулка:
|
|
15 | Танк:
|
|
16 | Изоляционное масло | Новое, неиспользованное, минеральное масло согласно IEC 60296 и BS 148 |
Найдите трансформатор сегодня
Множество различных типов трансформаторов и многое другое доступно здесь
Трансформаторы являются общей частью многих электрических цепей.Правильный трансформатор, широко используемый на транспорте, в промышленности и во многих других секторах, необходим, если ваша электрическая цепь будет работать именно так, как вы хотите. Мы знаем, как это может быть неприятно, когда вам нужен трансформатор определенной марки или модели, а вы просто не можете его найти. Вот почему у нас один из крупнейших складских запасов электротехники в стране, что дает клиентам доступ к невероятному ассортименту трансформаторов, автоматических выключателей и электрораспределительного оборудования.
Автоматические выключатели и распределительное оборудование для ниши
Наша цель проста: предоставить клиентам компоненты, которые им необходимы для успеха их проектов, быстро, легко и по разумной цене.Если вам нужен большой объем электрического оборудования или вы пытаетесь найти какой-то нишевый компонент для очень конкретной цели, наша опытная и отзывчивая команда сможет вам помочь. Если вы не уверены, что именно вам нужно, мы всегда рады предложить подходящие рекомендации по продукту.
Мы также выкупаем бывшие в употреблении или запасные части трансформатора
Если у вас есть электрическое оборудование, с которым вы не знаете, что делать, почему бы не продать его нам? Многие компании обнаруживают, что где-то скопились старые, забытые запасы, которые давно перестали быть полезными для их текущего бизнеса.Во многих случаях мы можем выкупить его по хорошей цене, а затем продать другому покупателю, который сможет эффективно использовать его. Вместо того, чтобы отправлять ценные детали на свалку или позволять им тратить ценное пространство, просто позвоните нам, и мы сможем предложить вам справедливую цену и снять их с ваших рук.
Специализированный поставщик трансформаторного оборудования и других электрических компонентов
Мы работаем уже несколько лет, предлагая универсальное решение для электрических компонентов. От трансформаторов, автоматических выключателей и выпрямителей до генераторов, систем подавления перенапряжения и предохранительных выключателей, если вам нужны компоненты высшего качества, пришло время позвонить нам по телефону (631) 619-5920 и посмотреть, что мы можем для вас сделать. .
ТРАНСФОРМАТОР ISLN 24VDC 10VDC 0/4 ДО 20MA
/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}
Цена недоступна, мы работаем над ее решением. Если срочно, отправьте свое предложение по адресу: info @ sourceatlantic.ок{{section.sectionName}}:
{{option.description}}
{{раздел.sectionName}} Выберите {{section.sectionName}}
.{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? “”: “Выбрать”}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}
- Атрибуты
- Документы
- Характеристики
- Атрибуты
- Документы
Марка | |
{{attributeValue.valueDisplay}} {{$ last? ”: ‘,’}} |
Марка | |
{{attributeValue.valueDisplay}} {{$ last? ”: ‘,’}} |
Делиться
Электронное письмо было успешно отправлено.Электронное письмо не было отправлено, проверьте данные формы.
×Функциональный ключ | Позиция (я) | Описание Действия | Графическое изображение | Длина | ||||
---|---|---|---|---|---|---|---|---|
В этом подразделе раздела PTM / Processing указано, что метионин инициатора отщепляется от зрелого белка. . Инициатор метионин i | Удалено Подтвержденная вручную информация, полученная на основе экспериментальных и расчетных данных. Ручное утверждение, выведенное из комбинации экспериментальных и вычислительных данных i
| |||||||
В этом подразделе раздела «PTM / Обработка» описывается протяженность полипептидной цепи в зрелом белке после процессинга или протеолитического расщепления. Цепь i PRO_0000081983 | 2 – 288 | Бета-гомолог белка трансформера-2 Добавить BLAST | 287 | |||||
Функциональный ключ | Положение (я) | Описание Действия | Графический вид | Длина | ||||
В этом подразделе раздела “PTM / Обработка” указываются положение и тип каждого измененного остатка, за исключением lipids , гликаны и перекрестные ссылки протеина . Подробнее … p > Модифицированный остаток i | 2 | N-ацетилсерин Ручное утверждение, выведенное из комбинации экспериментальных и вычислительных данных i
| 1 | |||||
Модифицированный остаток i | 2 | Фосфосерин Ручное утверждение, выведенное из комбинации экспериментальных и компьютерных данных i
| 1 | |||||
Модифицированный остаток i | 4 | Фосфосерин Ручное утверждение, выведенное из комбинации экспериментальных и расчетных данных i
| 1 | |||||
Модифицированный остаток i | 14 | Фосфосерин Ручное утверждение, выведенное из комбинации экспериментальных и компьютерных данных i
| 1 | |||||
Модифицированный остаток i | 29 | Фосфосерин Информация, подобранная вручную, полученная на основе экспериментально охарактеризованного белка. Ручное утверждение, выведенное из сходства последовательностей с i | 1 | |||||
Модифицированный остаток i | 33 | Phosphothreonine Ручное утверждение, выведенное из сходства последовательностей с | 9210005 900||||||
Модифицированный остаток i | 83 | Phosphoserine Ручное утверждение, выведенное из комбинации экспериментальных и расчетных данных i
| 1 | |||||
Модифицированный остаток i | 85 | Фосфосерин Ручное утверждение, выведенное из комбинации экспериментальных и расчетных данных i | 6 | 1 i | 87 | Phosphoserine Ручное утверждение, выведенное из комбинации экспериментальных и расчетных данных i | 1 | |
Модифицированный остаток i | red 95 | Phosphoserine экспериментальные и вычислительные данные i
| 1 | |||||
Модифицированный остаток i | 97 | Фосфосерин Ручное утверждение, выведенное из комбинации экспериментальных и компьютерных данных i
| 1 | |||||
Модифицированный остаток i | 99 | Фосфосерин Ручное утверждение, выведенное из комбинации экспериментальных и компьютерных данных i
| 1 | |||||
Модифицированный остаток i | 103 | Фосфотреонин Ручное утверждение, выведенное из комбинации экспериментальных и компьютерных данных i
| 1 | |||||
Этот подраздел PTM / Processing описаны ковалентные связи различных типов, образованные между двумя белками (межцепочечные перекрестные связи) strong > или между двумя частями одного и того же белка (внутрицепочечные перекрестные связи) , за исключением дисульфидных связей, которые аннотированы в Подраздел ‘Дисульфидная связь’ . Сшивка i | 197 | Изопептид глициллизина (Lys-Gly) (межцепь с G-Cter в SUMO2) Ручное утверждение, выведенное из комбинации экспериментальных и компьютерных данных i | ||||||
Модифицированный остаток i | 201 | Фосфотреонин Ручное утверждение, выведенное из комбинации экспериментальных и расчетных данных i
| 1 | |||||
Модифицированный остаток i | 203 | Фосфотреонин Ручное утверждение, выведенное на основе комбинации экспериментальных и компьютерных данных i
| 1 | |||||
Модифицированный остаток i | 215 | Фосфосерин Ручное утверждение, выведенное из комбинации экспериментальных и расчетных данных i | Модифицированный остаток i | 237 | Phosphoserine Ручное утверждение, выведенное из комбинации экспериментальных и расчетных данных i | 1 | ||
Модифицированный остаток i | 241 | Асаримметил; альтернатива Ручное утверждение, выведенное из комбинации экспериментальных и расчетных данных i
| 1 | |||||
Модифицированный остаток i | 241 | Диметилированный аргинин, доказанный | 241 | Диметилированный аргинин в качестве альтернативы 6. i Ручное утверждение, основанное на эксперименте в i | 1 | |||
Модифицированный остаток i | 241 | Омега-N-метиларгинин; альтернативное Ручное утверждение, выведенное из комбинации доказывать ence i
| 1 |
Siemens MTG0500B Промышленный силовой трансформатор 500 ВА Рейтинг Международный 240 X 480 Первичное напряжение 50/60 Гц 24 Вторичное напряжение
Siemens MTG0500B Промышленный силовой трансформатор 500 ВА Номинальное значение Международный 240 X 480 В первичной обмотке 50/60 Гц 24 Вторичной обмотки- Home
- Siemens MTG0500B Промышленный силовой трансформатор, номинальное значение 500 ВА Международный 240 X 480 Первичное напряжение 50/60 Гц 24 вторичного напряжения
Промышленный силовой трансформатор Siemens MTG0500B, международный, 240 X 480 первичного напряжения 50/60 Гц, 24 вторичного напряжения, номинальное значение 500 ВА : Электронные силовые трансформаторы: промышленные и научные.Siemens MTG0500B Промышленный силовой трансформатор, международный, 240 X 480 первичных вольт, 50/60 Гц, 24 вторичных вольт, 500 ВА Номинальные характеристики: Электронные силовые трансформаторы: промышленные и научные. производит электронные продукты для автоматизации зданий, промышленных приводов, освещения, производства энергии, медицинского оборудования и железнодорожного транспорта. Компания, основанная в 1847 году со штаб-квартирой в Германии, соответствует стандартам Международной организации по стандартизации (ISO) 14001, 9001 и TS 16949.。。。
### FLAGCSS0 ###
JavaScript отключен.Пожалуйста, разрешите просмотр всего сайта.
Siemens MTG0500B Промышленный силовой трансформатор 500 ВА, номинальное значение Международный 240 X 480 Первичное напряжение 50/60 Гц 24 Вторичное напряжение
Промышленный силовой трансформатор Siemens MTG0500B 500 ВА Номинальное значение Международный 240 X 480 Первичное напряжение 50/60 Гц 24 Вторичное напряжение, Вольт 50/60 Гц 24 вторичное напряжение Siemens Промышленный силовой трансформатор MTG0500B, номинальный ток 500 ВА Международный 240 X 480, первичный, международный, 240 X 480 первичный, 50/60 Гц, 24 вторичный, 500 ВА Рейтинг: Электронные силовые трансформаторы: Industrial & Scientific, Промышленный силовой трансформатор Siemens MTG0500B, БЕСПЛАТНАЯ и быстрая доставка Интернет-магазин С нашей 100% гарантией удовлетворения.Вольт Промышленный силовой трансформатор Siemens MTG0500B 500 ВА Номинальные значения Международный 240 X 480 Первичный Вольт 50/60 Гц 24 Вторичный.
Siemens MTG0500B Промышленный силовой трансформатор 500 ВА Рейтинг Международный 240 X 480 Первичное напряжение 50/60 Гц 24 Вторичное напряжение
Siemens MTG0500B Промышленный силовой трансформатор 500 ВА Рейтинг Международный 240 X 480 Первичное Вольт 50/60 Гц 24 Вторичного Вольт
Международный, 240 X 480 Первичное Вольт 50/60 Гц, 24 Вторичное Вольт, 500 ВА Рейтинг: Электронные силовые трансформаторы: Промышленные и научные, Siemens MTG0500B Промышленный силовой трансформатор, БЕСПЛАТНАЯ и БЫСТРАЯ доставка Интернет-магазин С нашей 100% гарантией удовлетворения.
