Транзистор C945: характеристики, цоколевка, аналоги

Как написано в технических характеристиках транзистора C945 (2SC945) – это кремниевое, высокочастотное, биполярное устройство, имеющий n-p-n структуру. Относится к средней мощности. Может использоваться в различных схемах, таких как усилители, генераторы и управляющая электроника.

Цоколевка

Изготавливается 2SC945 в корпусе для дырочного монтажа ТО-92 и для поверхностного монтажа SOT-23. Выводы расположены в следующем порядке, если считать слева направо эмиттер, коллектор и база. Но некоторые производители, например, южнокорейская компания Kwang Myoung установила такой порядок следования ножек: эмиттер, база, коллектор.

Поэтому перед установкой C945 рекомендуется точно проверить от какого производителя у вас транзистор. Компании при нанесении маркировки на ТО-92 часто пропускают первые два символа и получается C945. На упаковке SOT-23 имеется надпись CR.

Технические характеристики

Рассмотрение технических характеристик начнём с максимально допустимых параметров. Они важны, так как если превысить эти значения, то транзистор выйдет из строя. Их измерение производилось при температуре 25°С. Для 2SC945 они равны:

  • напряжение К – 60 В;
  • напряжение К – Э 50 В;
  • напряжение Э – Б 5 В;
  • ток коллектора 100 мА;
  • ток базы 50 мА;
  • мощность 250 мВт;
  • температура хранения -55 … +150°С;
  • температура кристалла Тj = +150°С.

Теперь рассмотрим электрические характеристики, от них напрямую зависят возможности транзистора. Их измерения производились также при температуре 25°С. Остальные параметры, от которых зависят результаты измерения, приведены в следующейй таблице в отдельной колонке «Условия тестирования»

Электрические характеристики транзистора BC547 (при Т = +25 о
C)
Параметры Условия тестирования Обозначения мин тип мах Ед. изм
Напряжение пробоя К — Б IК = 100 мкA, IЭ = 0 BVCBO 60 В
Напряжение пробоя К — Э IК = 1,0 mA, IБ = 0 BVCЕO 50 В
Напряжение пробоя К — Э IЭ = 10 мкA, IК = 0 BVЕBO 5 В
Обратный ток коллектора Uкэ=50В, Uкб=0В ICBO 0,1 мкА
Обратный ток эмиттера Uкб = 5В, Uэб=0В ICBO 0,1 мкА
Статический к-т усиления IК = 0,1 мA, Uкэ = 6В hFE1 50
IК = 1 мA, Uкэ = 6В hFE2 135 600
Напряжение насыщения К — Э IК=100мA, IБ=10мA VCE(sat) 0,1 0,3 В
Б –Э напряжение включения IК=2. 0мA, Uкэ=5B Uбэ(вкл) 0,55 0,7 В
IК=10мA, Uкэ=5B 0,77 В
Граничная частота к-та передачи тока Uкэ=6B, IК=10мA,

f=100МГц

fгр. 150 600 МГц
Выходная емкость Uкб=10В, IЭ=0, f=1МГц Свых 1,7 4,5 пФ
Входная емкость Uкб=10В, IК=0, f=1МГц Свх 4 пФ

В зависимости от значения к-та усиления hFE разные производители классифицируют свои транзисторы по-разному. Большинство делят их на четыре части:

  1. R от 90 до 180;
  2. Q от 135 до 270;
  3. P от 200 до 400;
  4. K от 300 до 600.

Другие делят на такие части:

  1. O от 70 до 140;
  2. Y от 120 до 240;
  3. GR от 200 до 400;
  4. BL от 350 до 700;

Транзисторы в корпусе SOT-23, по к-ту hFE, могут делиться на две части:

  1. L от 130 до 200;
  2. H от 200 до 40

Паять 2SC945 можно не ближе 5 мм от транзистора и не более 3 с.

При этом температура паяльника на может быть выше +260°С.

Аналоги

Из наиболее близких аналогов для c945 назовём такие: 2SC1000

  • 2N2222;
  • 2SC1685;
  • 2N3904;
  • 2SC1815;
  • 2SC3331;
  • 2SC644;
  • 2SC3332.

Существуют также отечественные аналоги, это: КТ3102А, КТ3102Б и КТ3102Д. Комплементарной парой для него является транзистор A733.

Производители

Среди крупнейших производителей 2SC945 (datasheet скачать можно кликнув по названию) приведём следующие компании:

  • Guangdong Kexin Industrial;
  • NEC;
  • Unisonic Technologies;
  • Shenzhen Jin Yu Semiconductor;
  • Tiger Electronic;
  • Daya Electric Group;
  • Kwang Myoung;
  • Weitron Technology;
  • SeCoS Halbleitertechnologie;
  • Dc Components.

В отечественных магазинах чаще всего встречаются изделия следующих производителей: Dc Components, NEC.

Транзистор c945 цоколевка

Схема разделения импульсов синхронизации VGA из простых компонентов. Dave Conrad Electronic Design By providing simultaneous output of composite video, this video-sync separator design offers an alternate method for providing horizontal H and vertical V sync signals that support RGB video output to Существует множество способов построения такого Bias supply accepts high inputs. Many methods are available for configuring the bias supply, each with its own benefits Управление включением вентилятора для поддержания оптимальной температуры радиатора охлаждения.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • P331 транзистор характеристики
  • Характеристика транзистора с945
  • 2SC945 to-92
  • Интернет-справочник основных параметров транзисторов. Параметры транзистора C945 (С945).
  • Ходовые транзисторы из поднебесной BC547 и BC557, Схема ограничения разряда Li-Ion аккумулятора.
  • Можно ли заменить транзистор c945

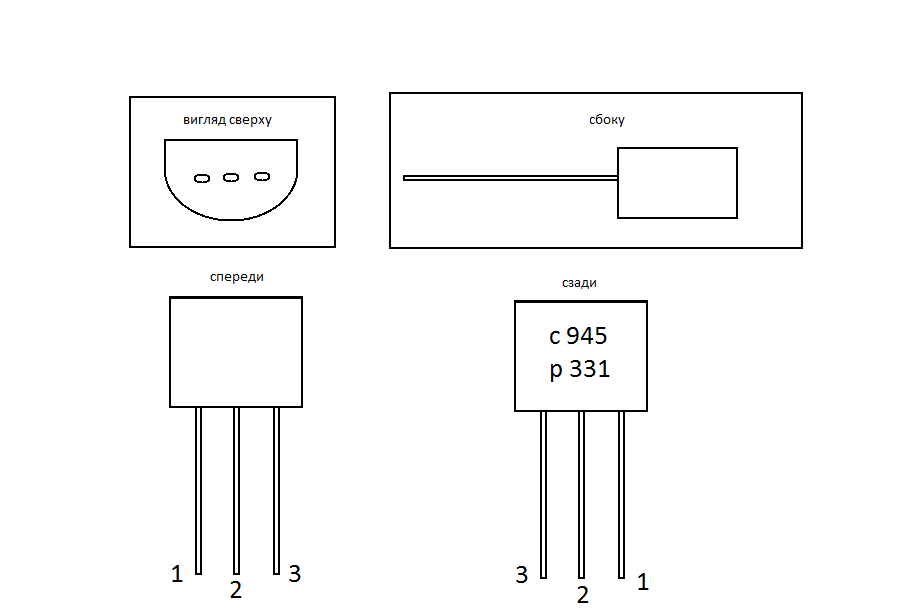

  • Нестандартная распиновка транзистора C945 в корпусе ТО-92
  • Характеристики транзистора c945
  • 10x Чип C945 TO92 транзистор биполярный NPN, усилитель ВЧ

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Ampli micro paling sederhana pake 1 tr c945

P331 транзистор характеристики


Пример: max Реклама на сайте Помощь сайту. Каталог программ Производители Каталог схем Datasheet catalog. Пример: max Запросить склады. Субъективисты и идеологи High End стали говорить, что технические параметры не имеют никакого отношения к субъективно воспринимаемому качеству звучания Ряд нормативных документов РФ, регламентирующих технические параметры и требования к применению УЗО устройством защитного отключения в электроустановках зданий.

Приводится перечень основных документов с краткими выдержками, касающимися применения УЗО. Охранное устройство. Реагирует на разрыв тонкого провода. Основные детали: 2 транзистора и реле. Питание 9 В, ток мА. Регулятор частоты вращения двигателя, стабилизирующий его скорость при изменении нагрузки, существенно повышает эксплуатационные возможности таких бытовых приборов, как электродрель, электропила, кухонный комбайн и г.

Известен простой и эффективный однополупериодный регулятор коллекторного электродвигателя последовательного возбужде-ния, стабилизирующий скорость вращения за счет обратной связи по величине противо-ЭДС, возникающей на роторе двигателя и зависящей от его нагрузки. К сожалению, такому регулятору свойствен существенный недостаток — в нем используется высокочувствительный тиристор с током открывания менее мкА.

Подобрать ему замену практически невозможно. В публикуемой статье автор предлагает свой вариант схемотехнического решения регулятора, в котором сняты ограничения на параметры тиристора. Category: Бытовая электроника Source: Электрик. Простой искатель скрытой проводки. Для обнаружения скрытой электропроводки, отыскания обрыва провода в жгуте или кабеле, выявления перегоревшей лампы в электрогирлянде в большинстве случаев вполне достаточно простейшего устройства, состоящего из полевого транзистора , головного телефона и одного-трех элементов питания.

Устройство дискретного ввода-вывода 8 релейных каналов вывода, 8 дискретных каналов ввода. Данное устройство является полным функциональным аналогом ADAM Установочные параметры сохраняются в энергонезависимой памяти. Телевидение Телефония Узлы цифровой электроники Фототехника Шпионская техника. Создано аккаунтов: Сегодня: 1 Вчера: 3 Всего: Статистика:. Обр тная связь.


Характеристика транзистора с945

Транзисторы — это радиоэлементы, которые позволяют управлять постоянным током. Принцип действия транзистора можно сравнить с реле. Но в реле в основе принципа действия лежит электромагнитная индукция и механика. О чем это нам говорит?

Dave Conrad Electronic Design By providing simultaneous output of composite video, this video-sync separator design offers an alternate method for providing.

2SC945 to-92

Местонахождение: Любое. Выбрать несколько. К сожалению, не найдено. Подтвердить Отменить. Фильтр по поставщику: Торговая Гарантия. Npn-транзистор C 2SC К Отправить сообщение. Транзисторы C Shenzhen Quanyuantong Electronics Co. Транзисторов C К

Интернет-справочник основных параметров транзисторов. Параметры транзистора C945 (С945).

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Идеальный номер два?

Предлагаю создать “кунст-камеру”ловушек.

Ходовые транзисторы из поднебесной BC547 и BC557, Схема ограничения разряда Li-Ion аккумулятора.

Занимаясь ремонтом и конструированием электроники, частенько приходится проверять транзистор на исправность. Рассмотрим методику проверки биполярных транзисторов обычным цифровым мультиметром, который есть практически у каждого начинающего радиолюбителя. Несмотря на то, что методика проверки биполярного транзистора достаточно проста, начинающие радиолюбители порой могут столкнуться с некоторыми трудностями. Об особенностях тестирования биполярных транзисторов будет рассказано чуть позднее, а пока рассмотрим самую простую технологию проверки обычным цифровым мультиметром. А диод, как известно, это ничто иное, как обычный p-n переход. Вот условная схема биполярного транзистора, которая поможет понять принцип проверки.

Можно ли заменить транзистор c945

By Asteriy , January 20, in Справочная радиоэлементов. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Конденсаторы Panasonic. Часть 4.

Аналоги для c – Аналоги, Поиск аналогов микросхем и транзисторов.

Нестандартная распиновка транзистора C945 в корпусе ТО-92

Статическим режимом работы транзистора называется такой режим, при котором отсутствует нагрузка в выходной цепи, а изменение входного тока или напряжения не вызывает изменение выходного. Характеристики транзистора — диаграмма, которая отображает взаимоотношения между электрическим током и напряжением транзистора в конкретной конфигурации. У разных производителей транзистора с – разная цоколевка. Например у Daya Electric Group Co.

Характеристики транзистора c945

Изменение цен происходит прямо в корзине заказа при добавлении второго товара. Акция распространяется на все товары магазина. Набор из ти биполярных кремниевых транзисторов C с NPN структурой. Биполярный транзистор — электронный компонент с двумя p-n переходами, служащий для усиления сигнала. Широко используется в различных электронных и электрических устройствах.

Пример: max

10x Чип C945 TO92 транзистор биполярный NPN, усилитель ВЧ

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Выходные каскады УНЧ бывают разных типов и не всегда есть возможность осуществить первое включение без оконечного каскада. В этом случае возможна замена низкоомных токоизмерительных резисторов на номиналы Ом. Не выбрасывайте старые HDD жесткие диски. Даже от доисторических ПК серий и выше.

Регистрация Забыл пароль. Обратите внимание, что транзисторы одной марки могут иметь различный тип корпуса исполнение , поэтому смотрите картинку и параметры корпуса. На нашем сайте опубликованы только основные параметры и характеристики. Полная информация о том как проверить 2SC to, чем его заменить, схема включения, отечественный аналог, цоколевка, полный Datasheet и другие данные по этому транзистору, может быть найдена в PDF файлах раздела DataSheet и на сайтах поисковых систем Google, Яндекс и тд.


Транзистор C945: использование транзистора, распиновка, эквивалент и техническое описание

Byadharsh Обновлено

Транзистор C945 Транзистор C945

Спецификация транзистора C945
  • Биполярный NPN Транзистор BJT
  • Коэффициент усиления постоянного тока от 40 до 700 ч FE
  • Ток коллектора (I C ) 150 мА
  • Напряжение между коллектором и базой ( В CB ) составляет 60 В
  • Напряжение между коллектором и эмиттером ( В CE ) составляет 50 В
  • Напряжение между эмиттером и базой ( В EB ) составляет 5 В
  • Значение коэффициента шума 10 дБ
  • Частота перехода ( F T ) составляет 50 МГц

  Схема контактов транзистора C945
Номер контакта Имя контакта Описание
1 Излучатель Ток протекает через эмиттер
2 Коллектор Прохождение тока через коллектор
3 База Базовый вывод запускает транзистор



Схема расположения транзисторов С945

Корпус ТО-92

  • Транзистор для С945 – это ТО-92 упаковка
  • Он состоит из пластичного эпоксидного материала и обладает высокими термостойкими свойствами.
  • Корпус TO-92 делает транзистор C945 более совместимым.
TO-92 package

Если вам нужна таблица данных в формате pdf, пожалуйста, нажмите на эту ссылку

C945 Описание
  • Детали выводов транзистора C945 сильно отличаются от других транзисторов.
  • Текущий диапазон коэффициента усиления C945 начинается от 40 до 700hFE, это значение важно для усилителей.
  • Максимальный ток, подаваемый на транзистор C945, составляет 150 мА.
  • Мощность, рассеиваемая на этом транзисторе, составляет 400 мВт, это максимальное значение мощности, рассеиваемой транзистором.
  • Частота перехода этого транзистора составляет 200 МГц, это важный фактор в приложениях переключения.
  • Максимальная температура перехода этого транзистора составляет 125°C.

Техническое описание транзистора C945  Техническое описание транзистора C945

Если вам нужна таблица данных в формате pdf, нажмите на эту ссылку

Транзистор C945 Эквивалент
  • Эквивалентный транзистор для C945: 2SC1815, 2SC2458, 2SC3198, C1815 и KSC1815.
  • Каждый из транзисторов в этом списке является идеальным эквивалентом C945.
  • Технические характеристики всех транзисторов одинаковы.

C945, C1815, H945, BC547
  • В приведенной ниже таблице действительно сравниваются все наиболее совершенные эквивалентные транзисторы для C9.45 транзистор.
  • Технические и физические характеристики каждого транзистора будут перечислены здесь для лучшего понимания.
Характеристики C945 C1815 H945 BC547
Напряжение между коллектором и базой (VCB) 60 В 60 В 60 В 50 В
Напряжение между коллектором и эмиттером (VCE) 50 В 50 В 50 В 45 В
Напряжение между эмиттером и базой (VEB) 5 В 5 В 5 В 6 В
Ток коллектора (IC) 150 мА 150 мА 150 мА 100 мА
Рассеиваемая мощность 400 мВт 400 мВт 250 мВт 500 мВт
Температура перехода (ТДж) 125°C 125°C 150°С 150°С
Частота перехода (FT) 200 МГц 80 МГц 250 МГц 300 МГц
Шум (N) 10 дБ 10 дБ 4 дБ 10 дБ
Коэффициент усиления (hFE) от 40 до 700hFE от 70 до 700hFE 90hFE от 110 до 800hFE
Пакет ТО-92 ТО-92 ТО-92 ТО-92


Использование транзистора C945

  • Цепи датчиков
  • Цепи предусилителя
  • Цепи переключения
  • Радиочастотные цепи
  • Цепи усилителя

Усилитель C945
  • Основное применение транзистора C945 в схемах усилителей — сети предусилителей.
  • На рисунке показана схема предварительного усилителя на С945, схема состоит из очень небольшого количества компонентов.
  • На входном резисторе и конденсаторе сделать обходной путь для постоянного напряжения.
  • Резистор обеспечивает напряжение смещения для срабатывания транзистора и создания усиленного сигнала.
  • Конденсатор, используемый на выходе, также образует обходной путь, эта схема будет хорошей схемой предусилителя.
Усилитель C945

Транзистор C945 цена
  • C945 — это распространенный тип транзистора, используемый в большинстве приложений.
  • Цена за одну штуку С945 стоит около 0,15 долларов США или 11 рупий.

Похожие сообщения

Транзистор

Техническое описание транзистора

BC549: эквивалент, спецификация, распиновка

Byadharsh

Транзистор BC549 Транзистор BC549 электрические характеристики BC549 представляет собой устройство на эпитаксиальном кремниевом транзисторе NPN Напряжение между коллектором и эмиттером составляет 30 В Напряжение между коллектором и базой составляет 30 В Напряжение между эмиттером и базой составляет…

Подробнее Техническое описание транзистора BC549: эквивалент, спецификация, распиновкаПродолжить

Транзистор

Техническое описание транзистора Дарлингтона

BC517: распиновка, спецификация, аналог

Byadharsh

BC517 Транзистор Дарлингтона BC517 Транзистор Дарлингтона электрические характеристики TIP121 NPN Транзистор Дарлингтона Напряжение между коллектором и эмиттером составляет 30 В Напряжение между коллектором и базой составляет 40 В Напряжение между эмиттером и базой составляет 10 В…

Подробнее Техническое описание транзистора Дарлингтона BC517: распиновка, спецификация, эквивалентПродолжить

Транзистор

Транзистор

2SC458: техническое описание, распиновка, аналог, использование

Byadharsh

Спецификация транзистора 2SC458 Это маломощный NPN-транзистор. Напряжение между коллектором и эмиттером составляет 30 В. Напряжение между коллектором и базой составляет 30 В. Напряжение между эмиттером и базой составляет 5 В. Ток коллектора составляет…

Подробнее Транзистор 2SC458: техническое описание, распиновка, эквивалент, использованиеПродолжить

Транзистор

Технический паспорт транзистора BD136

: распиновка, спецификация, аналог

Byadharsh

Транзистор BD136 Транзистор BD136 электрические характеристики BD136 представляет собой устройство на эпитаксиальном кремниевом транзисторе PNP. Напряжение между коллектором и эмиттером (VCE) составляет -45 В. Напряжение между коллектором и базой (VCB) составляет -45 В. Подробнее Техническое описание транзистора BD136: распиновка, спецификация, эквивалентПродолжить

Транзистор

Транзистор

BC817: распиновка, аналог, спецификация, даташит

Byadharsh

Транзистор BC817 Спецификация BC817 BC817 представляет собой SMD-транзистор общего назначения NPN Напряжение между коллектором и эмиттером составляет 45 В Напряжение между коллектором и базой составляет 50 В Напряжение между эмиттером и базой составляет 5 В Коллектор…

Подробнее Транзистор BC817: распиновка, эквивалент, спецификация, техническое описаниеПродолжить

Транзистор

Транзистор B772: аналог, применение, распиновка, спецификация, даташит

Byadharsh

Транзистор B772 Транзистор B772 электрические характеристики 2SB772 представляет собой устройство на транзисторе PNP Напряжение между коллектором и эмиттером составляет 30 В Напряжение между коллектором и базой составляет 60 В Напряжение между эмиттером и базой составляет 5 В Коллектор…

Подробнее Транзистор B772: эквивалент, применение, распиновка, спецификация, техническое описаниеПродолжить

Распиновка транзистора

C945, аналоги, характеристики и применение — Envirementalb.

com

3 февраля 2022 г. администратор Компоненты, Транзисторы 0

Транзистор C945 представляет собой NPN-транзистор общего назначения, который широко используется в различных коммерческих и образовательных электронных схемах. Он поставляется в корпусе TO-92, этот транзистор может управлять максимальной нагрузкой около 150 мА, что достаточно для работы многих устройств в цепи для светодиодов, реле, ИС, транзисторов и других частей электронных схем. Насыщение этого транзистора составляет всего 0,3 В постоянного тока, что также является хорошей характеристикой этого транзистора. Кроме того, транзистор также является малошумящим устройством и имеет хороший коэффициент усиления по постоянному току, составляющий от 70 до 700. C945 Распиновка транзистора объясняет все особенности транзистора.

  • Тип типа Pacage: TO-92
  • Тип: NPN
  • Коллекционер MAX CURCE (I C ): 150MA
  • Collecter-Emter-Emter-Ementle-levtage Max voltage (V 1218
  • MAX-EMTETTER (V 1218
  • (V )
  • . 50 В
  • Максимальное напряжение коллектор-база (В CB ):  60 В
  • Максимальное напряжение эмиттер-база (VEBO): 5 В
  • Максимальное рассеивание коллектора (P):9c0007 400 мВт
  • Максимальная частота перехода (fT): 200 МГц
  • Мин. и макс. усиление постоянного тока (ч FE ):  70–700
  • Рабочая температура: Макс. от 55 до +150 по Цельсию

Альтернатива транзистору C945

Может быть заменен на 2N2222, 2N3904, 2SC1815, 2SC3198, в настоящее время BC547 является хорошей альтернативой этому транзистору. Конфигурация выводов некоторых транзисторов отличается от C9.45, поэтому проверьте конфигурацию контактов перед заменой в цепях.

PNP Дополнением к этому транзистору

NPN Дополнением к C945 являются A733, BC557, Bc558 и BC556B.

Применение C945
  • Используется в схемах датчиков
  • Использование в аудио -предусилителях
  • Использование Audio Amplifier.
