Транзистор ГТ308 — DataSheet

Перейти к содержимому

Цоколевка транзистора ГТ308



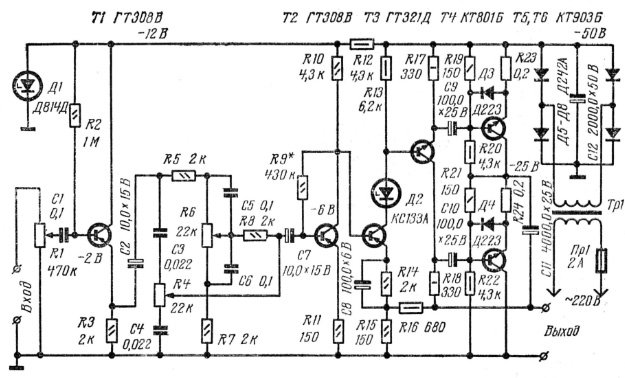

Описание

Транзисторы германиевые диффузионно-сплавные универсальные высокочастотные маломощные. Предназначены для работы в автогенераторах, усилителях мощности и импульсных схемах. Выпускаются в металлостеклянном  корпусе с гибкими выводами. Обозначение типа приводится на корпусе. Масса транзистора не более 2.2 г.



Характеристики транзистора
Параметр Обозначение Маркировка Условия Значение Ед. изм.
Аналог ГТ308А 2N797
ГТ308Б 2N796
ГТ308В 2N2048
ГТ308Г
Структура  — p-n-p
Максимально допустимая постоянная рассеиваемая мощность коллектора PK max,P*K, τ max,P**K, и max  — 150(360**) мВт
Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером fгр, f*h31б, f**h31э, f***max А ≥90 МГц
Б ≥120
В
≥120
Г ≥120
Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера UКБО проб.U*КЭR проб., U**КЭО проб. А 20 В
Б 20
В 20
Г 20*
Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора UЭБО проб.,  А  — 3 В
Б
3
В 3
Г 3
Максимально допустимый постоянный ток коллектора IK max, I*К , и max А 50(120*) мА
Б 50(120*)
В 50(120*)
Г 50(120*)
Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера IКБО, I*КЭR, I**КЭO А 5 В ≤2 мкА
Б 5 В ≤2
В 5 В ≤2
Г 5 В ≤2
Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером h21э,  h*21Э А  1 В; 10 мА 20…75*
Б 1 В; 10 мА 50…120*
В 1 В; 10 мА 80…200*
Г 1 В; 10 мА 80…150
Емкость коллекторного перехода cк,  с*12э А 5 В
≤8
пФ
Б 5 В ≤8
В 5 В ≤8
Г 5 В ≤8
Сопротивление насыщения между коллектором и эмиттером  rКЭ нас,  r*БЭ нас А ≤30 Ом
Б ≤24
В ≤24
Г ≤24
Коэффициент шума транзистора Кш, r*b, Pвых А Дб, Ом, Вт
Б
В 1. 6 МГц ≤8
Г 1.6 МГц ≤8
Постоянная времени цепи обратной связи на высокой частоте τк, t*рас,  t**выкл,  t***пк(нс) А ≤400 пс
Б ≤1000*
В ≤400
Г ≤500

Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.
