Транзистор КТ361: характеристики, цоколевка, импортные аналоги

В данной статье вы узнаете все технические характеристики транзистора КТ361, разберём его цоклёвку и приведём аналоги которые можно использовать для замены вышедшего из строя устройства.

Исторически он разрабатывался для использования в схемах УВЧ, однако его стали часто использовать в УНЧ и УПЧ а также в других радиоэлектронных приборах. По своей структуре относится к p-n-p транзисторам.

Распиновка

Расположение ножек, то есть цоколевку кт361 можно определить если расположить его маркировкой к себе: сначала идёт эмиттер, посередине коллектор и крайняя справа база. Выпускается в пластмассовом корпусе КТ-26 имеющем гибкие выводы, который является аналогом зарубежного КТ-26. Но раньше этот транзистор производили в корпусе КТ-13. Вес транзистора не превышает 0,3 г.

Транзисторы КТ361 и КТ315 выпускаются в одинаковых корпусах, КТ-13 и отличить их не всегда просто. В редких случаях обозначение на корпусе указано полностью, тогда идентификация не вызывает трудностей. Если нет, нужно смотреть, как нанесена буква. У КТ361 она наносится по центру между двумя небольшими чёрточками. А на КТ315 располагается в левом углу сверху. Также определить тип устройства можно прозвонкой относительно вывода базы.

Историческая справка

КТ361 второе изделие, после КТ315, которое стало выпускаться в Советском союзе по эпитаксиально-планарной технологии. Большой вклад в ее развитие во времена СССР внёс министр электронной промышленности Шокин А.И.

До появления этой технологии низкочастотные приборы делались по «сплавной», а высокочастотные по так называемой «диффузионной». Поэтому новые устройства стали прорывом, для своего времени. КТ361 были мощнее ГТ308 в полтора раза, максимальная частота усиления тока была в 2 раза выше, предельно возможный ток через коллектор в 3 раза выше. При этом стоили они меньше.

Технические характеристики

Главными характеристиками транзистора являются его максимально возможные параметры. Все они определяются при температуре окружающей среды +25^ОС (если не оговорена специально другая температура тестирования), и являются действительными для данной температуры, если в документации, предоставляемой производителем не указано иного. Кроме этого для каждого параметра пишутся важные рабочие параметры тестирования.

максимально возможное постоянное напряжение между К-Б (сопротивление перехода Б-Э R_бэ = 10 Ом):
- Т = +35^ОС – 25 В;
- Т = +100^ОС – 25 В;
предельно возможное постоянно действующее напряжение, действующее между выводами эмиттер и база – 4 В;
наибольший возможный ток протекающий через коллектор длительное время — 50 мА;
наибольшая предельная мощность, которая рассеивается на коллекторе:
- T ≤ +35^ОС – 150 мВт;
- Т = +100^ОС – 30 мВт.
максимально возможная температура p-n перехода (кристалла) – + 120 ^ОС;
Диапазон температур, при которых транзистор может нормально работать – -60 ^ОС … +100 ^ОС.

Приведём далее значения электрических параметров транзистора КТ361. Они тестировались при той же температуре окружающего воздуха, что и предельные — +25^ОС. Остальные рабочие параметры, при которых производились измерения, находятся в таблице, в колонке «Режимы измерения».

Название параметра	Обозн	Режимы измерения	MIN	MAX	Ед. изм.
Статический к-т передачи в схеме с общим эмиттером (U_КБ=10 B, I_К=1 мA)	h_21э	Т = +25^ОС Т = +100^ОС Т = -60^ОС	2О 2О 1О	9О 25О 9О
Граничная частота к-та передачи в схеме с ОЭ	f_гр	U_кэ=10 B I_э=5мA	25О		МГц
Постоянная времени ОС	τ_к	U_кб=10 B I_э=5 мA f = 5 МГц	5ОО		пс
Обратный ток, протекающий через коллектор при (U_КБ = 1О В)	I_кбо	Т = +25 Т = -60^ОС Т = +100^ОС		1 1 25	мкА мкА мкА
Обратный ток, текущий через переход К-Э	I_кэо	U_КЭ = U_{КЭ МАКС} R_бэ = 10 кОм		1	мкА
Емкость на коллекторном переходе	с_к	U_кэ= 10 В		9	пФ

Также, в технической документации на транзистор КТ361, приведены меры, которые необходимо соблюдать при работе с ним. Они заключаются в следующем:

Драгоценные металлы добавляют в радиодетали при изготовлении для разных целей. В транзисторах зачастую золото используют в качестве подложки под кристаллом и проводником. В рассматриваемом нами полупроводнике содержится небольшое количество этого жёлтого металла. Оно равно 0,0000712 г. на 1 штуку. Ниже приводим фрагмент этикетки на транзистор КТ361 из которой взята данная информация.

Аналоги

Существуют следующие импортные аналоги для КТ361: 2SA555, BC250A, 2SA601, 2SA611. Кроме этого у него есть комплементарная пара — КТ315. Это позволяет использовать его в двухтактных схемах.

Производители

Раньше КТ361 изготавливался на таких предприятиях: производственное объединение «Элькор» г. Нальчик, НИИПП г. Томск и «Элекс» г. Александров.

Сейчас данное изделие выпускает в России ЗАО «Кремний» расположенный в г. Брянск. В Белоруссии его производством занимается ОАО «Интеграл» (Datasheet на КТ 361 можно скачать здесь и ещё здесь). Продукцию каждого из этих производителей можно встретить на отечественном рынке.

КТ361А, КТ361Б, КТ361В, КТ361Г, КТ361Д, КТ361Е

Поиск по сайту

Новости

Новый высоко-
производительный модуль ГЛОНАСС/GPS от U-blox

ГЛАВНАЯ » ТРАНЗИСТОРЫ » КТ361

Транзистор КТ361 – усилительный, p-n-p структуры (прямой), эпитаксиально-планарный, кремниевый Основное назначение – применение в усилителях высокой частоты. Часто применяется в паре с “обратными” транзисторами КТ315. Имеет гибкие полосковые выводы и пластмассовый корпус. Тип указывается на упаковке. Весит не более 0.3 г.

КТ361 цоколевка

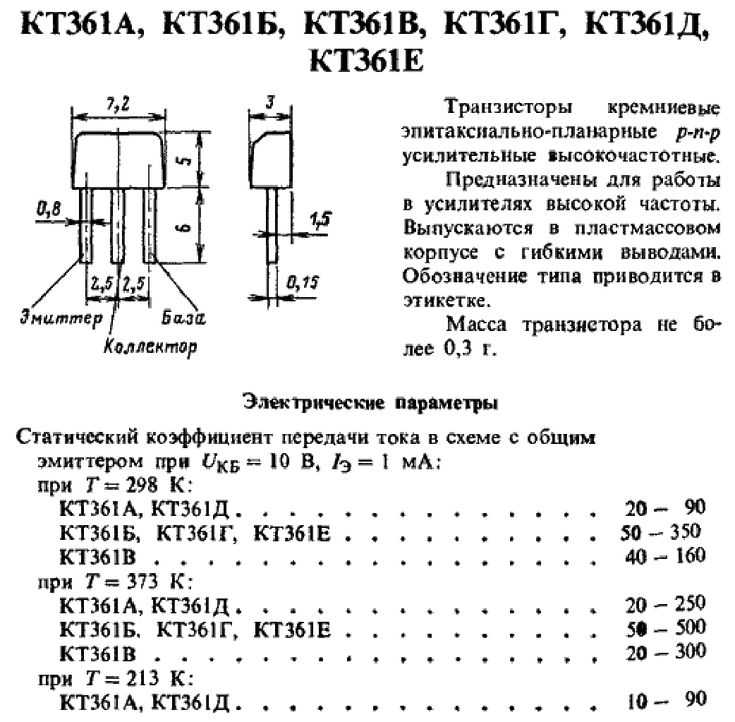

Цоколевка КТ361 показана на рисунке. На словах можно объяснить следующим образом. Если смотреть на транзистор со стороны буквы его типономинала и выводы расположить на себя или вниз, то слева направо: эмиттер, коллектор, база.

Электрические параметры транзистора КТ361

• Коэффициент передачи тока (статический). Схема с общим эмиттером. U_кб = 10В, I_э = 1 мА:
Т = +25°C:
КТ361А, КТ361Д	20 ÷ 90
КТ361Б, КТ361Г, КТ361Е	50 ÷ 350
КТ361В	40 ÷ 160
Т = +40°C:
КТ361А, КТ361Д	20 ÷ 250
КТ361Б, КТ361Г, КТ361Е	50 ÷ 500
КТ361В	20 ÷ 300
Т = −60°C:
КТ361А, КТ361Д	10 ÷ 90
КТ361Б, КТ361Г, КТ361Е	15 ÷ 350
КТ361В	10 ÷ 160

• Граничная частота коэффициента передачи тока U_кэ = 10В, I_э = 5 мА.	не менее 250 МГц

• Постоянная времени цепи обратной связи. I_э = 5 мА, U_кб = 10В, f = 5 МГц, не более:
КТ361А, КТ361Б, КТ361Г	300 пс
КТ361В, КТ361Е	1000 пс
КТ361Д	250 пс

• Ток коллектора (обратный). U_кб = 10 В, не более:
T = +25 и −60°C	1 мкА
T = +100°C	25 мкА

• Ток К-Э (обратный). R_бэ = 10 кОм, U_кэ = U_{кэ, max}, не более	1 мкА

• Ёмкость коллекторного перехода. U_кб = 10 В, не более:
КТ361А, КТ361Б	9 пФ
КТ361В, КТ361Г, КТ361Д, КТ361Е	7 пФ

Предельные эксплуатационные характеристики транзисторов КТ361

• Напряжения К-Э, К-Б (постоянные). при R_бэ = 10 кОм:
T ≤ +35°C
КТ361А	25 В
КТ361Б	20 В
КТ361В, КТ361Д	40 В
КТ361Г, КТ361Е	35 В
T = +100°C
КТ361А	20 В
КТ361Б	15 В
КТ361В, КТ361Д	35 В
КТ361Г, КТ361Е	30 В

• Постоянное напряжение Б-Э	4 В

• Ток коллектора (постоянный):	50 мА

• Рассеиваемая мощность коллектора (постоянная).
при T = ≤ +35°C	150 мВт
при T = +100°C	30 мВт

• Температура перехода (p-n)	+120°C

• Рабочая температура (окружающей среды)	−60 … +100°C

В диапазоне температур +35…+100°C допустимые значения напряжения К-Э и рассеиваемой мощности снижаются линейно.

Допускается трёхкратный изгиб выводов не ближе 2 мм от корпуса транзистора КТ361 с радиусом закругления 1.5 ÷ 2 мм.
Минимально допустимое расстояние от места пайки выводов до корпуса – 2 мм.
