Содержание

Как проверить транзистор мультиметром?

Назначение транзистора

Транзистор — деталь распространенная, найти её можно в любом электроприборе. Он нужен для работы с электрическим сигналом, то есть он способен генерировать, усиливать и преобразовывать электросигналы. Транзисторы бывают двух видов: биполярные и униполярные, или, как их чаще называют, полевые. Такое деление основано по принципу действия и на строении детали. Каждый тип в этой статье описан не зря — это основа знаний, как проверить транзистор мультиметром.

Итак: биполярные транзисторы работают благодаря полупроводникам с двумя типами проводимости: прямым (рositive) и обратным (negative). В зависимости от комбинации его обозначают NPN и PNP. А вот полевые работают только с одним типом. Это или N-Channel, или P-Channel.

Биполярные устройства управляются силой тока, а униполярные — напряжением.

Биполярные транзисторы можно увидеть в большинстве аналоговой техники, тогда как цифровые приборы чаще оснащены полевыми.

Имея ввиду эти отличия, рассмотрим как проверить транзистор тестером.

Конструкция мультиметра

Мультиметр (тестер) — универсальный прибор для измерений. Он вычисляет силу тока, напряжение, сопротивление, определяет также целостность провода. Мультиметры бывают аналоговыми или цифровыми. Разница заключается в точности измерений и в том, каким образом вы получите результат: считывая по движению стрелки по принципу механических часов (аналог), или на экранчик (цифра). Цифровой, по ряду причин, проще в использовании, поэтому подходит пользователям с минимальным уровнем познаний в радиоэлектронике. Независимо от типа тестера, проверка транзистора мультиметром — процесс простой.

Особое внимание перед началом диагностики транзистора стоит уделить правильной комплектации тестера. Это займет от силы пару минут, но убережет от ошибок в результатах. Итак, мультиметр оснащён двумя щупами. Черный — минусовой, красный — плюсовой. Обязательно убедитесь, чтобы каждый из них был вставлен в корректное гнездо, ведь зависимо от модели и типа тестера их может быть разное количество.

Транзисторы проверяем исключительно в таком положении: чёрный щуп в гнездо маркированное английскими буквами СОМ, красный щуп помещаем в разъемы, обозначенные буквами греческого алфавита.

Как проверить биполярный транзистор мультиметром

БП транзистор — это прибор-полупроводник, который используют для увеличения мощности входного электросигнала. Такими транзисторами управляет ток. Состоит он из трёх элементов. Первый — это эмиттер. Он генерирует носители заряда. Рабочий ток стекает в коллектор, т. е. своеобразный приемник и второй ключевой элемент транзистора. Третий — база. Именно она и подаёт напряжение.

Представим прибор как пару диодов. Они включены встречно и сходятся в базе. Для проверки исправности этого типа достаточно произвести два измерения сопротивления. Определяем, какой транзистор: p-n-p или n-p-n. Рассмотрим детально, как проверить npn транзистор мультиметром. Используем следующий алгоритм действий:

  • Подаем минусовое U-ние к выводу базы. На тестере режим измерения R-ния. Ставим порог 2000. Или же используем режим «прозвонок», это для тех, кто хочет узнать, как прозвонить транзистор мультиметром. Независимо от предпочитаемого режима, результат будет корректен.
  • Берём черный щуп и подводим его к выводу на базе, фиксируем. Красный щуп — к коллекторному переходу. Затем перемещаем к эмиттеру (вывод). Если получили значение прямого сопротивления от 500 Ом до 1200 Ом — переходы целы.
  • Далее измеряем обратное R-ние. Для этого красный щуп подносим к выводу базы и фиксируем. Черный передвигаем поочерёдно сначала к выводу коллектора, затем эмиттера. Тестер должен показать большое значение. Если у вас цифровой мультиметр выставлен на «2000», показывает «1», то величина R-ния выше 2000 Ом. Большое значение — показатель исправности транзистора.

Этот метод подойдёт и искателям способа, как проверить транзистор мультиметром не выпаивая. Представим: вам нужно проверить прибор на плате прямо в схеме. Тогда проблемы могут возникнуть исключительно в случае плотного шунтирования низкоомными резисторами p-n переходов. Проверить просто: при измерении показатели обоих видов сопротивления будут крайне малы. В таком случае выпаивание вывода базы — необходимая мера для дальнейшей корректной диагностики. Транзистор n-p-n диагностируем таким же методом. Единственное отличие: на выходе базы фиксируем красный, а не чёрный щуп тестера.

Как проверить нетипичные модели транзисторов

Есть транзисторы, которые могут не поддаться обычной проверке мультиметром, независимо от того, стоит режим прозвонки или омметра. Такие триоды используют, к примеру, в электронных балластах светильников. Среди моделей — MJE13003, 13005, 13007.

Детальнее рассмотрим, как проверить транзистор 13003 мультиметром, на одном примере. Всё дело в нетипичной цоколёвке транзистора 13003 — вывод базы находится справа. В даташитах сказано, что выводы могут чередоваться слева направо в такой последовательности: база, коллектор, эмиттер. Поэтому нужно точно определить порядок и положение составных и действовать методом описанным выше.

Погрешности при замерах могут провоцировать и диоды внутри деталей некоторых транзисторов.

Поэтому прежде чем приступать к замерам, нужно четко понимать строение проверяемого транзистора.

Как проверить полевой транзистор мультиметром

Этот прибор управляется электрическим полем, которое создаёт напряжение. Это одно из главных отличий от биполярного полупроводникового ключа. Униполярные транзисторы делят на два типа. Первый имеет изолированный затвор. Второй p-n переходы. Независимо от типа бывают n-, или p-канальные. Большинство полевых транзисторов имеют три вывода: исток, сток и затвор. Если сравнивать с биполярным, то это аналоги эмиттера, коллектора и базы.

Берём за основу проверку  устройства типа p-n. Независимо от типа канала (n, p), последовательность действий меняться не будет. Разница лишь в противоположном подключении щупов. Итак, для диагностики n-канального прибора нам понадобится:

  • Установить на режим мультиметра «измерения R». Уровень 2000. Плюсовой щуп устанавливаем к истоку. Чёрный закрепляем на стоке. Измеряем сопротивление. Потом нужно щупы переставить. Замеряем вновь. Результаты при работающем транзисторе будут приблизительно равнозначными.
  • Далее тестируем переход исток-затвор. Для этого ставим режим на мультиметре «проверка диодов». Плюс подключаем к затвору, а минус к истоку. Прибор в норме фиксирует падение U-ния около 650 мВ. Отсоединяем щупы и перемещаем: теперь чёрный находится у затвора, а красный у истока. Тестер должен показать единицу, то есть бесконечность. Это свидетельствует об исправности транзистора.
  • Для проверки перехода сток-затвор оставляем мультиметр в режиме проверки диодов. Действуем аналогично пункту проверки p-n перехода исток-затвор.

Когда все три замера совпадают с вышеописанными полевой транзистор готов к эксплуатации.

Предлагаем пример проверки полевого транзистора в видеоролике:

Видео с проверкой транзистора мультиметром

Смотрите в формате видео, как проверить транзистор мультиметром.

мосфет или полевик, мультиметром не выпаивая, с изолированным затвором на неисправность

Использование полевых транзисторов очень распространено. Если происходит поломка необходимо найти неисправную деталь. Иногда требуется точно определить, работоспособен ли полевой транзистор. Это возможно выполнить с использованием мультиметра. Как проверить полевик — подробнее рассказывается далее.

Полевой транзистор — что это

Он включает три основных элемента — исток, затвор и сток. Для их создания используются полупроводники n-типа и p-типа. Они могут сочетаться одним из способов:

  1. Сток, исток соответствуют n-типу, а затвор — p-типу. Их называют транзисторы n-p-n типа.
  2. Такие, у которых используется полярность p-n-p. Тип проводимости у каждой части транзистора изменён на противоположный в сравнении с предыдущим вариантом.
Проверка мультиметром

Если эту деталь соединить с источником питания, то ток будет отсутствовать. Но всё будет иначе, если это сделать между истоком и затвором или стоком и затвором. Нужно, чтобы к затвору было приложено напряжение, соответствующее по знаку его типу проводимости (положительное для p-типа, отрицательное для n-типа). Тогда через эту деталь потечёт ток. Чем более высокое напряжение было подано на затвор, тем он будет сильнее.

Отличие полевого от биполярного транзистора

Транзистор станет открытым при условии, что на затвор подаётся разность потенциалов нужной полярности. В этом случае при помощи электрического поля создаётся канал между истоком и стоком, через который могут перемещаться электрические заряды. У других разновидностей транзисторов управление происходит на основе тока, а не напряжения.

Рассматриваемые электронные компоненты также называют мосфетами. Это слово происходит из аббревиатуры MOSFET — Metal Oxide Semiconductor Field Effect Transistor (в переводе это означает: металл-окисел-полупроводник полевой транзистор).

Разновидности полевиков

Как работает

Полевой транзистор отличается от других разновидностей особенностями своего устройства. Он может относиться к одному из двух типов:

  • с управляющим переходом;
  • с изолированным затвором.

Первые из них бывают n канальными и p канальными. Первые из них более распространены. Они используют следующий принцип действия.

В качестве основы используется полупроводник с n-проводимостью. К нему с противоположных сторон присоединены контакты истока и стока. В средней части с противоположных сторон имеются вкрапления проводника с p-проводимостью — они являются затвором. Та часть полупроводника, которая между ними — это канал.

Транзистор с управляющим переходом

Если к истоку и стоку n канального транзистора приложить разность потенциалов, то потечёт ток. Однако при подаче на затвор отрицательного напряжения по отношению к истоку, то ширина канала для перемещения электронов уменьшится. В результате сила тока станет меньше.

Таким образом, уменьшая или увеличивая ширину канала, можно регулировать силу тока между истоком и стоком или изолировать их друг от друга.

В p-канальных транзисторах принцип работы будет аналогичным.

Этот тип полевых транзисторов становится менее распространённым, а вместо него получают всё большее распространение те, в которых используется изолированный затвор. Они могут относиться к одному из двух типов: n-p-n или p-n-p. У них принцип действия является аналогичным. Здесь будет рассмотрен более подробно первый из них: n-p-n.

В этом случае в качестве основы для транзистора применяется полупроводник p-типа. В него встраиваются две параллельно расположенные полоски полупроводника с другим типом основных носителей заряда. Между ними по поверхности прокладывается изолятор, а сверху устанавливается слой проводника. Эта часть является затвором, а полоски — это исток и сток.

Устройство транзистора

Когда на затвор подаётся положительное напряжение по отношению к истоку, на пластину попадает положительный заряд, создающий электрическое поле. Оно притягивает к поверхности положительные заряды, создавая канал для протекания тока между истоком и стоком. Чем сильнее напряжение, поданное на затвор, тем более сильный ток проходит между истоком и стоком.

Для всех типов полевых транзисторов управление происходит при помощи подачи напряжения на затвор.

Транзистор открыт

Какие случаются неисправности

Полевые транзисторы могут быть перегружены током во время проведения проверки и, в результате перегрева прийти в неисправное состояние.

Важно! Они уязвимы к статическому напряжению. В процессе проведения работы нужно обеспечить, чтобы оно не попадало на проверяемую деталь.

При работе в составе схемы может произойти пробой, в результате которого полевой транзистор становится неисправным и подлежит замене. Его можно обнаружить по низкому сопротивлению p-n-переходов в обоих направлениях.

Определить то, насколько транзистор является работоспособным можно, если прозвонить его с помощью цифрового мультиметра.

Назначение выводов

Это нужно делать следующим образом (для примера используется широко распространённая модель М-831, рассматривается полевой транзистор с каналом n-типа):

  1. Мультиметр нужно переключить в режим диодной проверки. Он отмечен на панели схематическим изображением диода.
  2. К прибору присоединены два щупа: чёрный и красный. На лицевой панели имеются три гнезда. Чёрный устанавливают в нижнее, красный — в среднее. Первый из них соответствует отрицательному полюсу, второй — положительному.
  3. Нужно на тестируемом полевом транзисторе определить, какие выходы соответствуют истоку, затвору и стоку.
  4. В некоторых моделях дополнительно предусмотрен внутренний диод, защищающий деталь от перегрузки. Сначала нужно проверить то, как он работает. Для этого красный провод присоединяют к истоку, а чёрный — к стоку.
Проверка диода в прямом направлении

На индикаторе должно появиться значение, входящее в промежуток 0,5-0,7. Если провода поменять местами, то на экране будет указана единица, что означает, что ток в этом направлении не проходит.

Проверка диода в обратном направлении
  1. Дальше осуществляется проверка работоспособности транзистора.

Если присоединить щупы к истоку и стоку, то ток не будет проходить по ним. Чтобы открыть затвор. Необходимо подать положительное напряжение на затвор. Нужно учитывать, что на красный щуп подан от мультиметра положительный потенциал. Теперь достаточно его соединить с затвором, а чёрный со стоком или истоком, для того, чтобы транзистор стал пропускать ток.

Открытие канала

Теперь, если красный провод подключить к истоку, а чёрный — к стоку, то мультиметр покажет определённую величину падения напряжения, например, 60. Если подключить наоборот, то показатель будет примерно таким же.

Если на затвор подать отрицательный потенциал, то это закроет транзистор в обоих направлениях, однако будет работать встроенный диод. Если полевик закрыт не будет, то это указывает на его неисправность.

Проверка мофсета с p-каналом выполняется аналогичным образом. Отличие состоит в том, что при проверке там, где раньше использовался красный щуп, теперь используется чёрный и наоборот.

Работа полевого МДП транзистора

Способы устранения

Для того, чтобы при проверке не повредить деталь, нужно применять при проверке такие мультиметры, у которых используется рабочее напряжения не более 1,5 в.

Если в результате проверки на мультиметре было обнаружено, что полевой транзистор вышел из строя, то его необходимо заменить на новый.

Инструкция по прозвонке без выпаивания

Чтобы проверить, исправен ли полевой транзистор, нужно его выпаять и прозвонить с мультиметром. Однако могут возникать ситуации, когда нужно в схеме есть несколько таких деталей и неизвестно, какие из них исправны, а какие — нет. В этом случае полезно знать, как проверить полевой транзистор мультиметром не выпаивая.

Цифровой мультиметр

В этом случае применяют проверку без выпаивания. Она даёт примерный результат.

Важно! После того, как будет определён предположительно неисправный элемент, его отсоединяют и проверяют, получив точную информацию о его работоспособности. Если он функционирует нормально, его устанавливают на прежнее место.

Проверка без выпаивания выполняется следующим образом:

  1. Перед проведением прозвонки полевого транзистора цифровым мультиметром устройство отключают от электрической розетки или от аккумуляторов. Последние вынимают из устройства.
  2. Если красный щуп соединить с истоком, а чёрный — со стоком, то можно рассчитывать, что мультиметр покажет 500 мв. Если на индикаторе можно увидеть эту или превышающую её цифру, то это говорит о том, что транзистор полностью фунукционален. В том случае, если эта величина гораздо меньше — 50 или даже 5 мв, то в этом случае можно с высокой вероятностью предположить неисправность.
С управляющим p-n-переходом
  1. Если красный мультиметровый щуп переставить на затвор, а чёрный оставить на прежнем месте, то на индикаторе можно будет увидеть 1000 мв или больше, что говорит об исправности полевого транзистора. Когда разница составляет 50 мв, то это внушает опасение, что деталь испорчена.
  2. Если чёрный щуп тестера поставить на исток, а красный поместить на затвор, то для работоспособного транзистора можно ожидать на дисплее 100 мв или больше. В тех случаях, когда цифра будет меньше 50 мв, имеется высокая вероятность того, что проверяемая деталь неработоспособна.

Нужно учитывать, что выводы, получаемые без выпайки, носят вероятностный характер. Эти данные позволяют получить предварительные выводы об используемых в схеме полевых транзисторах.

Для проверки их нужно выпаять, произвести проверку и установить, если работоспособность подтверждена.

Подготовка к работе

Правила безопасной работы

Мосфеты очень уязвимы по отношению к статическому электричеству. В этом случае может произойти пробой. Для того, чтобы этого не случилось, нужно при помощи проведения тестирования его удалять.

При пайке возможна ситуация, когда тепло, попадающее на транзистор, приведёт к его порче. В этом случае нужно обеспечить теплоотвод. Для этого достаточно придерживать выводы транзистора плоскогубцами в процессе пайки.

Полевики имеют широкое распространение в современных электронных приборах. Когда происходит поломка, необходимо знать, как проверить мосфет. Выяснить, исправен ли он, возможно, если использовать для этого мультиметр.

Как проверить мультиметром транзистор: испытание различных типов устройств

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Перед началом ремонта электронного прибора или сборки схемы стоит убедиться в исправном состоянии всех элементов, которые будут устанавливаться. Если используются новые детали, необходимо убедиться в их работоспособности. Транзистор является одним из главных составляющих элементов многих электросхем, поэтому его следует прозвонить в первую очередь. Как проверить мультиметром транзистор подробно расскажет данная статья.

Проверка транзисторов — обязательный шаг при диагностике и ремонте микросхем

Что такое транзистор

Главным компонентом в любой электросхеме является транзистор, который под влиянием внешнего сигнала управляет током в электрической цепи. Транзисторы делятся на два вида: полевые и биполярные.

Транзистор один из основных компонентов микросхем и электрических схем

Биполярный транзистор имеет три вывода: база, эмиттер и коллектор. На базу подается ток небольшой величины, который вызывает изменение в зоне эмиттер-коллектор сопротивления, что приводит к изменению протекающего тока. Ток протекает в одном направлении, которое определяется типом перехода и соответствует полярности подключения.

Транзистор данного типа оснащен двумя p-n переходами. Когда в крайней области прибора преобладает электронная проводимость (n), а в средней — дырочная (p), то транзистор называется n-p-n (обратная проводимость). Если наоборот, тогда прибор именуется транзистором типа p-n-p (прямая проводимость).

Полевые транзисторы имеют характерные отличия от биполярных. Они оснащены двумя рабочими выводами — истоком и стоком и одним управляющим (затвором). В данном случае на затвор воздействует напряжение, а не ток, что характерно для биполярного типа. Электрический ток проходит между истоком и стоком с определенной интенсивностью, которая зависит от сигнала. Этот сигнал формируется между затвором и истоком или затвором и стоком. Транзистор такого типа может быть с управляющим p-n переходом или с изолированным затвором. В первом случае рабочие выводы подключаются к полупроводниковой пластине, которая может быть p- или n-типа.

Принцип работы полевого транзистора

Главной особенностью полевых транзисторов является то, что их управление обеспечивается не при помощи тока, а напряжения. Минимальное использование электроэнергии позволяет его применять в радиодеталях с тихими и компактными источниками питания. Такие устройства могут иметь разную полярность.

Как проверить мультиметром транзистор

Многие современные тестеры оснащены специализированными коннекторами, которые используются для проверки работоспособности радиодеталей, в том числе и транзисторов.

Чтобы определить рабочее состояние полупроводникового прибора, необходимо протестировать каждый его элемент. Биполярный транзистор имеет два р-n перехода в виде диодов (полупроводников), которые встречно подключены к базе. Отсюда один полупроводник образовывается выводами коллектора и базы, а другой эмиттера и базы.

Используя транзистор для сборки монтажной платы необходимо четко знать назначение каждого вывода. Неправильное размещение элемента может привести к его перегоранию. При помощи тестера можно узнать назначение каждого вывода.

Чтобы определить состояние транзистора, необходимо протестировать каждый его элемент

Важно! Данная процедура возможна лишь для исправного транзистора.

Для этого прибор переводится в режим измерения сопротивления на максимальный предел. Красным щупом следует коснуться левого контакта и измерить сопротивление на правом и среднем выводах. Например, на дисплее отобразились значения 1 и 817 Ом.

Затем красный щуп следует перенести на середину, и с помощью черного измерить сопротивления на правом и левом выводах. Здесь результат может быть: бесконечность и 806 Ом. Красный щуп перевести на правый контакт и произвести замеры оставшейся комбинации. Здесь в обоих случаях на дисплее отобразится значение 1 Ом.

Делая вывод из всех замеров, база располагается на правом выводе. Теперь для определения других выводов необходимо черный щуп установить на базу. На одном выводе показалось значение 817 Ом – это эмиттерный переход, другой соответствует 806 Ом, коллекторный переход.

Схема проверки транзисторов с помощью мультиметра

Важно! Сопротивление эмиттерного перехода всегда будет больше, чем коллекторного.

Как прозвонить мультиметром транзистор

Чтобы убедиться в исправном состоянии устройства достаточно узнать прямое и обратное сопротивление его полупроводников. Для этого тестер переводится в режим измерения сопротивления и устанавливается на предел 2000. Далее следует прозвонить каждую пару контактов в обоих направлениях. Так выполняется шесть измерений:

  • соединение «база-коллектор» должно проводить электрический ток в одном направлении;
  • соединение «база-эмиттер» проводит электрический ток в одном направлении;
  • соединение «эмиттер-коллектор» не проводит электрический ток в любом направлении.

Как прозванивать мультиметром транзисторы, проводимость которых p-n-p (стрелка эмиттерного перехода направлена к базе)? Для этого необходимо черным щупом прикоснуться к базе, а красным поочередно касаться эмиттерного и коллекторного переходов. Если они исправны, то на экране тестера будет отображаться прямое сопротивление 500-1200 Ом.

Точки проверки транзистора p-n-p

Для проверки обратного сопротивления красным щупом следует прикоснуться к базе, а черным поочередно к выводам эмиттера и коллектора. Теперь прибор должен показать на обоих переходах большое значение сопротивления, отобразив на экране «1». Значит, оба перехода исправны, а транзистор не поврежден.

Такая методика позволяет решить вопрос: как проверить мультиметром транзистор, не выпаивая его из платы. Это возможно благодаря тому, что переходы устройства не зашунтированы низкоомными резисторами. Однако, если в ходе замеров тестер будет показывать слишком маленькие значения прямого и обратного сопротивления эммитерного и коллекторного переходов, транзистор придется выпаять из схемы.

Перед тем как проверить мультиметром n-p-n транзистор (стрелка эмиттерного перехода направлена от базы), красный щуп тестера для определения прямого сопротивления подключается к базе. Работоспособность устройства проверяется таким же методом, что и транзистор с проводимостью p-n-p.

О неисправности транзистора свидетельствует обрыв одного из переходов, где обнаружено большое значение прямого или обратного сопротивления. Если это значение равно 0, переход находится в обрыве и транзистор неисправен.

Принцип работы биполярного транзистора

Такая методика подходит исключительно для биполярных транзисторов. Поэтому перед проверкой необходимо убедиться, не относиться ли он к составному или полевому устройству. Далее необходимо проверить между эмиттером и коллектором сопротивление. Замыканий здесь быть не должно.

Если для сборки электрической схемы необходимо использовать транзистор, имеющий приближенный по величине тока коэффициент усиления, с помощью тестера можно определить необходимый элемент. Для этого тестер переводится в режим hFE. Транзистор подключается в соответствующий для конкретного типа устройства разъем, расположенный на приборе. На экране мультиметра должна отобразиться величина параметра h31.

Как проверить мультиметром тиристор? Он оснащен тремя p-n переходами, чем отличается от биполярного транзистора. Здесь структуры чередуются между собой на манер зебры. Главных отличием его от транзистора является то, что режим после попадания управляющего импульса остается неизменным. Тиристор будет оставаться открытым до того момента, пока ток в нем не упадет до определенного значения, которое называется током удержания. Использование тиристора позволяет собирать более экономичные электросхемы.

Схема проверки тиристора мультиметром

Мультиметр выставляется на шкалу измерения сопротивления в диапазон 2000 Ом. Для открытия тиристора черный щуп присоединяется к катоду, а красный к аноду. Следует помнить, что тиристор может открываться положительным и отрицательным импульсом. Поэтому в обоих случаях сопротивление устройства будет меньше 1. Тиристор остается открытым, если ток управляющего сигнала превышает порог удержания. Если ток меньше, то ключ закроется.

Как проверить мультиметром транзистор IGBT

Биполярный транзистор с изолированным затвором (IGBT) является трехэлектродным силовым полупроводниковым прибором, в котором по принципу каскадного включения соединены два транзистора в одной структуре: полевой и биполярный. Первый образует канал управления, а второй – силовой канал.

Чтобы проверить транзистор, мультиметр необходимо перевести в режим проверки полупроводников. После этого при помощи щупов измерить сопротивление между эмиттером и затвором в прямом и обратном направлении для выявления замыкания.

IGBT-транзисторы с напряжением коллектор-эмиттер

Теперь красный провод прибора соединить с эмиттером, а черным коснуться кратковременно затвора. Произойдет заряд затвора отрицательным напряжением, что позволит транзистору оставаться закрытым.

Важно! Если транзистор оснащен встроенным встречно-параллельным диодом, который анодом подключен к эмиттеру транзистора, а катодом к коллектору, то его необходимо прозвонить соответствующим образом.

Теперь необходимо убедиться в функциональности транзистора. Сначала стоит зарядить положительным напряжением входную емкость затвор-эмиттер. С этой целью одновременно и кратковременно красным щупом следует прикоснуться к затвору, а черным к эмиттеру. Теперь необходимо проверить переход коллектор-эмиттер, подключив черный щуп к эмиттеру, а красный к коллектору. На экране мультиметра должно отобразиться незначительное падение напряжения в 0,5-1,5 В. Эта величина на протяжении нескольких секунд должна оставаться стабильной. Это свидетельствует о том, что во входной емкости транзистора утечки нет.

Проверка транзистора мультиметром без выпаивания из микросхемы

Полезный совет! Если напряжения мультиметра недостаточно для открытия IGBT транзистора, тогда для заряда его входной емкости можно использовать источник постоянного напряжения в 9-15 В.

Как проверить мультиметром полевой транзистор

Полевые транзисторы проявляют высокую чувствительность к статическому электричеству, поэтому предварительно требуется организация заземления.

Перед тем как приступить к проверке полевого транзистора, следует определить его цоколевку. На импортных приборах обычно наносятся метки, которые определяют выводы устройства. Буквой S обозначается исток прибора, буква D соответствует стоку, а буква G – затвор. Если цоколевка отсутствует, тогда необходимо воспользоваться документацией к прибору.

Статья по теме:

Электрический мультиметр: тестер для различных электротехнических измерений
Тестер для измерения электротехнических показателей. Использование прибора для автомобиля и в быту. Принцип измерения электрических характеристик.

Перед проверкой исправного состояния транзистора, стоит учесть, что современные радиодетали типа MOSFET имеют дополнительный диод, расположенный между истоком и стоком, который обязательно нанесен на схему прибора. Полярность диода полностью зависит от вида транзистора.

Полезный совет! Обезопасить себя от накопления статических зарядов можно при помощи антистатического заземляющего браслета, который надевается на руку, или прикоснуться рукой к батарее.

Устройство полевого транзистора с N-каналом

Основная задача, как проверить мультиметром полевой транзистор, не выпаивая его из платы, состоит из следующих действий:

  1. Необходимо снять с транзистора статическое электричество.
  2. Переключить измерительный прибор в режим проверки полупроводников.
  3. Подключить красный щуп к разъему прибора «+», а черный «-».
  4. Коснуться красным проводом истока, а черным стока транзистора. Если устройство находится в рабочем состоянии на дисплее измерительного прибора отобразиться напряжение 0,5-0,7 В.
  5. Черный щуп подключить к истоку транзистора, а красный к стоку. На экране должна отобразиться бесконечность, что свидетельствует об исправном состоянии прибора.
  6. Открыть транзистор, подключив красный щуп к затвору, а черный – к истоку.
  7. Не меняя положение черного провода, присоединить красный щуп к стоку. Если транзистор исправен, тогда тестер покажет напряжение в диапазоне 0-800 мВ.
  8. Изменив полярность проводов, показания напряжения должны остаться неизменными.
  9. Выполнить закрытие транзистора, подключив черный щуп к затвору, а красный – к истоку транзистора.

Пошаговая проверка полевого транзистора мультиметром

Говорить об исправном состоянии транзистора можно исходя из того, как он при помощи постоянного напряжения с тестера имеет возможность открываться и закрываться. В связи с тем, что полевой транзистор обладает большой входной емкостью, для ее разрядки потребуется некоторое время. Эта характеристика имеет значение, когда транзистор вначале открывается с помощью создаваемого тестером напряжения (см. п. 6), и на протяжении небольшого количества времени проводятся измерения (см. п.7 и 8).

Проверка мультиметром рабочего состояния р-канального полевого транзистора осуществляется таким же методом, как и n-канального. Только начинать измерения следует, подключив красный щуп к минусу, а черный – к плюсу, т. е. изменить полярность присоединения проводов тестера на обратную.

Исправность любого транзистора, независимо от типа устройства, можно проверить с помощью простого мультиметра. Для этого следует четко знать тип элемента и определить маркировку его выводов. Далее, в режиме прозвонки диодов или измерения сопротивления узнать прямое и обратное сопротивление его переходов. Исходя из полученных результатов, судить об исправном состоянии транзистора.

Как проверить мультиметром транзистор: видео инструкция

Проверка биполярного транзистора мультиметром

Добавлено 27 сентября 2017 в 07:35

Сохранить или поделиться

Биполярные транзисторы построены из трехслойного полупроводникового «сэндвича» либо NPN, либо PNP. Как таковые транзисторы при проверке мультиметром в режиме «сопротивление» или «проверка диода», как показано на рисунке ниже, показываются как два диода, соединенных друг с другом. Показания низкого сопротивления с черным отрицательным (-) выводом на базе соответствует N-типу материала в базе PNP транзистора. На условном обозначении на материал N-типа «указывает» стрелка перехода база-эмиттер, который в этом примере является базой. Эмиттер P-типа соответствует другому концу стрелки перехода база-эмиттер. Коллектор очень похож на эмиттер и так же является материалом P-типа PN-перехода.

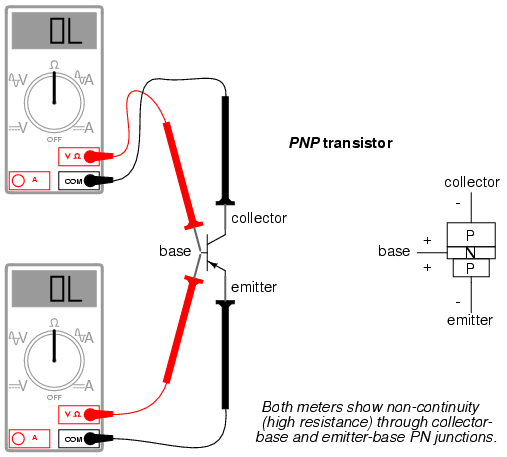

Проверка PNP транзистора мультиметром: (a) прямое смещение переходов Б-Э и Б-К, сопротивление низкое; (b) обратное смещение переходов Б-Э, Б-К, сопротивление равно ∞

Здесь я предполагаю использовать мультиметр с единственной функцией измерения (сопротивление) для проверки PN-переходов. Некоторые мультиметры оснащены двумя отдельными функциями измерения: сопротивление и “проверка диода”, каждая служит своей цели. Если у вашего мультиметра есть функция “проверка диода”, используйте её, вместо измерения сопротивления, в этом случае мультиметр покажет прямое падение напряжения PN-перехода, а не только то, проводит ли он ток.

Разумеется, показания мультиметра будут совершенно противоположными для NPN транзистора, причем оба PN-перехода будут направлены в противоположную сторону. Показания низкого сопротивления с красным (+) выводом на базе являются «противоположным» состоянием для NPN транзистора.

Если в этом тесте используется мультиметр с функцией «проверка диода», будет установлено, что переход эмиттер-база имеет несколько большее прямое падение напряжения, чем переход коллектор-база. Эта разница прямых напряжений обусловлена несоответствием концентрации легирования между областями эмиттера и коллектора: эмиттер представляет собой кусок полупроводникового материала, гораздо более легированный, чем коллектор, в результате чего его переход с базой создает более высокое прямое падение напряжения.

Зная это, становится возможным определение назначение выводов на немаркированном транзисторе. Это важно, потому что корпуса, к сожалению, не стандартизированы. Разумеется, все биполярные транзисторы имеют три вывода, но расположение этих трех выводов на реальном физическом корпусе не имеет универсального стандартизированного порядка.

Предположим, что техник нашел биполярный транзистор и начинает измерять его проводимость с помощью мультиметра, установленного в режим «проверка диода». Измерения между парами выводов и запись значений, отображаемых мультиметром, дают ему следующие данные.

Неизвестный биполярный транзистор. Где здесь эмиттер, база, коллектор? Ниже приведены показания мультиметра.
Мультиметр подключен к выводу 1 (+) и 2 (-): “OL”
Мультиметр подключен к выводу 1 (-) и 2 (+): “OL”
Мультиметр подключен к выводу 1 (+) и 3 (-): 0.655 V
Мультиметр подключен к выводу 1 (-) и 3 (+): “OL”
Мультиметр подключен к выводу 2 (+) и 3 (-): 0.621 V
Мультиметр подключен к выводу 2 (-) и 3 (+): “OL”

Единственными комбинациями тестовых измерений, дающих на мультиметре показания, говорящие о проводимости, являются выводы 1 и 3 (красный щуп на выводе 1, черный щуп на выводе 3) и выводы 2 и 3 (красный щуп на выводе 2, черный щуп на выводе 3). Эти два показания должны указывать на прямое смещения перехода эмиттер-база (0,655 вольт) и перехода коллектор-база (0,621 вольт).

Теперь мы ищем один провод, общий для обоих показаний проводимости. Это должен быть вывод базы транзистора, поскольку база единственным слоем трехслойного устройства, общего для обоих PN-переходов (база-эмиттер и база-коллектор). В этом примере это провод номер 3, являющийся общим для комбинаций тестовых измерений 1-3 и 2-3. В обоих этих измерениях черный (-) щуп мультиметра касался к выводу 3, что говорит нам, что база этого транзистора изготовлена из полупроводникового материала N-типа (черный = отрицательный). Таким образом, это PNP-транзистор с базой на выводе 3, эмиттером на выводе 1 и коллектором на выводе 2, как показано на рисунке ниже.

Выводы биполярного транзистора определены с помощью мультиметра.

Обратите внимание, что вывод базы в этом примере не является средним выводом транзистора, как это можно было бы ожидать от трехслойной «сэндвичной» модели биполярного транзистора. Это довольно частый случай, и, как правило, это часто путает новых студентов. Единственный способ определить назначение выводов – это проверка мультиметром или чтение технического описания на конкретную модель транзистора.

Знание того, что биполярный транзистор при тестировании мультиметром в режиме проводимости ведет себя как два соединенных «спинами» диода, полезно для идентификации неизвестного транзистора только по показаниям мультиметра. Это также полезно для быстрой проверки работоспособности транзистора. Если техник измерит проводимость между тремя выводами в разных комбинациях, он или она сразу узнает, что транзистор неисправен (или что это не биполярный транзистор, а что-то еще – отличная возможность, если на детали нет маркировки для точной идентификации!). Однако модель «двух диодов» для транзистора не может объяснить, как и почему он действует как усилительное устройство.

Чтобы лучше проиллюстрировать этот парадокс, рассмотрим одну из схем транзисторных ключей, используя для представления транзистора физическую схему (как показано на рисунке ниже), а не условное обозначение. Так легче будет видеть два PN-перехода.

Небольшой ток базы, протекающий в прямо смещенном переходе база-эмиттер, обеспечивает большой ток через обратно смещенный переход база-коллектор (на рисунке показано направление движения потоков электронов, общепринятые направления электрических токов будут противоположными)

Диагональная стрелка серого цвета показывает направление потока электронов через переход эмиттер-база. Эта часть имеет смысл, так как электроны протекают от эмиттера N-типа к базе P-типа, очевидно прямое смещение перехода. Однако с переходом база-коллектор совсем другое дело. Обратите внимание, как толстая стрелка серого цвета указывает в направлении потока электронов (вверх) от базы к коллектору. С базой из материала P-типа и коллектором из материала N-типа, это направление потока электронов явно указывает на направление, противоположное тому, с каким ассоциируется PN-переход! Обычный PN-переход не позволил бы потоку электронов протекать в этом «обратном» направлении, по крайней мере, не без значительного сопротивления. Однако открытый (насыщенный) транзистор демонстрирует очень малое противодействие электронам на всем пути от эмиттера к коллектору, о чем свидетельствует свечение лампы!

Ясно, что здесь происходит что-то, что бросает вызов простой «двухдиодной» модели биполярного транзистора. Когда я впервые узнал о работе транзистора, я попытался построить свой собственный транзистор из двух диодов, включенных в противоположных направлениях, как показано на рисунке ниже.

Пара включенных в противоположных направлениях диода не действуют как транзистор!

Моя схема не работала, и я был озадачен. Однако полезное «двухдиодное» описание транзистора может использоваться для проверки, оно не объясняет, почему транзистор ведет себя как управляемый ключ.

То, что происходит в транзисторе, заключается в следующем: обратное смещение перехода база-коллектор предотвращает протекание тока коллектора, когда транзистор находится в режиме отсечки (закрыт, т.е. при отсутствии тока базы). Если переход база-эмиттер смещен в прямом направлении с помощью управляющего сигнала, нормально блокирующее поведение перехода база-коллектор изменяется, и ток через коллектор пропускается, несмотря на то, что электроны через этот PN-переход идут «неправильно». Это поведение зависит от квантовой физики полупроводниковых переходов и может иметь место только тогда, когда два перехода расположены правильно, и концентрации легирования этих трех слоев распределены правильно. Два диода, соединенных последовательно, не соответствуют этим критериям; верхний диод никогда не может «включиться», когда он смещен в обратном направлении, независимо от того, какая величина тока проходит через нижний диод в схеме через вывод базы. Для более подробной информации смотрите раздел «Биполярные транзисторы» главы 2.

То, что концентрации легирования играют решающую роль в особых способностях транзистора, еще раз подтверждается тем фактом, что коллектор и эмиттер не являются взаимозаменяемыми. Если транзистор просто рассматривается как два противоположно направленных PN-перехода или просто как N-P-N или P-N-P сэндвич материалов, может показаться, что любой конец этого сэндвича может служить в качестве коллектора или эмиттера. Это, однако, неверно. При «противоположном» включении транзистора в схему, ток база-коллектор не сможет управлять током между коллектором и эмиттером. Несмотря на то, что эти оба слоя (эмиттер и коллектор) биполярного транзистора имеют один и тот же тип легирования (либо N, либо P), коллектор и эмиттер определенно не одинаковы!

Ток через переход эмиттер-база позволяет протекать току через обратно смещенный переход база-коллектор. Действие тока базы можно рассматривать как «открывание клапана» для тока через коллектор. Более конкретно, любая заданная величина тока от эмиттера к базе допускает протекание ограниченной величины тока от базы к коллектору. На каждый электрон, который проходит через переход эмиттер-база и через вывод базы, через переход база-коллектор проходит определенное количество электронов и не более.

В следующем разделе это ограничение тока транзистора будет исследовано более подробно.

Подведем итоги:

  • При проверке с помощью мультиметра в режимах «сопротивление» и «проверка диода» биполярный транзистор ведет себя как два встречно направленных PN-перехода (диода).
  • PN-переход эмиттер-база имеет несколько большее прямое падение напряжения, чем PN-переход коллектор-база, из-за более сильного легирования полупроводникового слоя эмиттера.
  • Обратно смещенный переход база-коллектор обычно блокирует любой ток через транзистор между эмиттером и коллектором. Однако этот переход начинает проводить ток, если протекает ток и через вывод базы. Ток базы можно рассматривать как «открывание клапана» для определенной, ограниченной величины тока через коллектор.

Оригинал статьи:

Теги

PN переходБиполярный транзисторМультиметрОбучениеЭлектроника

Сохранить или поделиться

ПРОВЕРКА ТРАНЗИСТОРОВ

   Транзисторы – полупроводниковые приборы, без которых в радиолюбительском деле почти никак не обойтись. Они стали незаменимой деталью в любом радиоэлектронном устройстве. Транзисторы бывают разными, разной формы, размеров и мощности, но все они выполняют одну и ту же функцию. Транзистор – полупроводниковый ключ, который предназначен для управления более мощной нагрузкой. Транзистор может также играть роль усилителя, но сегодня мы не будем рассматривать принцип работы транзисторов, а соберём схемку для гарантированной проверки их работоспособности. Признавайтесь, сколько транзисторов спалили вы за свою практику? Транзисторы выходят из строя по самым разным причинам – повышение допустимых напряжений и тока, перегрев, всевозможные замыкания цепи нагрузки и так далее.

   У меня, как и у любого другого радиолюбителя, есть целая куча паленых транзисторов, которые все-таки жалко выбрасывать. На днях решил еще раз проверить их на работоспособность и был приятно удивлён… Мультиметр для проверки транзисторов использую редко, предпочитаю увидеть наглядно работу транзистора, чем прозванивать его, ориентируясь на малозначимые цифры коефициента усиления. Цифровым мультиметром, биполярные транзисторы можно с хорошей достоверностью проверять, но вот с полевыми могут возникнуть некоторые трудности. Во избежания всех этих затруднений, уже давно использую 100% верный метод проверки любых транзисторов. Такой метод позволяет с высокой точностью проверить все транзисторы, независимо от типа, мощности и проводимости.

   Устройство очень простое, состоит из неоновой лампочки (из токоискателя), сетевого трансформатора и резистора. Для проверки транзистора, его подключают по схем блокинг-генератора. Трансформатор должен иметь две вторичные обмотки с расчетным напряжением 3-24 вольт. В моем случае применен трансформатор от сабвуфера, сетевая обмотка на 220 вольт и две идентичные обмотки на 12 вольт каждая.

   Номинал резистора может быть в пределах 68…560 ом. К сетевой обмотке трансформатора подключается неоновая лампочка, далее транзистор подключают в схему и подают питания.

   В качестве источника питания можно использовать одну пальчиковую батарейку с напряжением 1,5 вольт, при проверке более мощных транзисторов (или полевых) следует использовать 3-4 последовательно соединенных батареек.

   Для проверки транзисторов прямой проводимости, минус питания подключается на эмиттер транзистора, в случае прямых транзисторов меняем полярность питания и по зажёгшейся неонке делаем вывод о его исправности. АКА КАСЬЯН.

   Форум по радиодеталям

   Форум по обсуждению материала ПРОВЕРКА ТРАНЗИСТОРОВ



МОДУЛЬ ДРАЙВЕРА МОТОРА BLDC

Модуль драйвера BLDC двигателя жесткого диска – принципиальные электрические схемы включения и обзор готовых блоков.





Как проверить работоспособность транзистора мультиметром

Давайте займемся теорией, повремените убегать. Портал ВашТехник наряду с заумными сентенциями, рассчитанными быть понятыми профи, предоставит методику пяти пальцев. Не слышали? Просто, как пять пальцев. Сначала обсудим типы транзисторов, потом расскажем, что можно сделать при помощи мультиметра. Рассмотрим штатные гнезда hFE (объясним, что это такое), методику замещения схемы через соединение нескольких диодов. Расскажем, с чего начать. Поймете, как проверить транзистор мультиметром, или… Давайте, пожалуй, без «или». Приступим, чтобы твердо отличать МОП-транзистор от мопса, растолчем теорию.

Типы, классификация транзисторов

Избегаем исследовать дебри. Знайте простое правило: в биполярных транзисторах носители обоих знаков участвуют в создании выходного тока, в полевых – одного. Определение умников. Теперь работаем пальцами:

Устройство транзисторов

  1. Транзисторы полевого типа выступают началом. Когда Битлз выходили на сцену, на замену вакуумным триодам стали приходить полупроводники. Если говорить кратко, p-n-p транзистор – два богатых положительными носителями слоя кристалла (кремний, германий, примесной проводимости). Проводя уроки физики, учитель часто рассказывал, как V-валентный мышьяк легировал решетку кремния, образуя новый материала. Добавим, что положительные p-области, отгорожены узкой отрицательной (n-negative). Как ком в горле. Узкий перешеек, называемый базой, отказывается пускать электроны (в нашем случае скорее дырки) течь в нужном направлении. Небольшой отрицательный заряд появляется на управляющем электроде, дырки коллектора (верхняя p-область на традиционных электрических схемах) больше не могут сдерживаться, буквально рвутся в сторону приложенного напряжения. Поскольку база тонкая, используя набранную скорость носители пролетают перешеек, уносятся дальше — достигая эмиттера (нижняя p-область), здесь увлекаются разностью потенциалов, создаваемой напряжением питания. Типичное школьное объяснение. Относительно небольшое напряжение управляющего электрода способно регулировать скорость сильного потока дырок (положительных носителей), увлекаемого полем напряжения питания. На этом построена техника. Навстречу дыркам движутся электроны, транзисторы называют биполярными.
  2. Полевые транзисторы снабжены каналом любого типа проводимости, разделяющим области истока и стока (см. рисунок выше). Управляющий электрод называют затвором. Причем основной материал подложки, затвора противоположен каналу, истоку и стоку. Поэтому положительное напряжение (см. рисунок) запрет ход зарядам через транзистор. Плюс оттянет (в p-область) доступные электроны. Полевые транзисторы в электронике применяются намного чаще. На рисунке затвор электрически соединен с кристаллом, структура называется управляющим p-n переходом. Бывает, область изолирована от кристалла диэлектриком, в качестве которого часто выступает оксид. Чистой воды MOSFET транзистор, по-русски – МОП.

Схема проверки транзистора

При помощи мультиметра, в штатном режиме проверяются биполярные транзисторы. Если тестер поддерживает такую опцию, часто именуемую hFE, на лицевой панели смонтирован круглый разъем, поделенный вертикальной чертой на две части, где надписаны по 4 гнезда следующим образом:

  1. B – база (англ. Base).
  2. С – коллектор (англ. Collector).
  3. E – эмиттер (англ. Emitter).

Гнезд для эмиттера два, чтобы учесть раскладку выводов корпуса. База может быть с края, посередине. Для удобства сделано. Нет разницы, в какое гнездо вставить ножку эмиттера биполярного транзистора. Пара слов, как пользоваться.

Проверка элементов омметром

Опубликовал Александр Дудкин

8 августа, 2008

Почти каждый радиолюбитель располагает в качестве измерительного прибора авометром — цифрового или стрелочного типа, в состав которого входит омметр. Однако не все начинающие радиолюбители знают, что омметром можно проверять почти все радиоэлементы: резисторы, конденсаторы, катушки индуктивности, трансформаторы, диоды, тиристоры, транзисторы, некоторые микросхемы.

Проверка резисторов

Проверка постоянных резисторов производится омметром путем измерения их сопротивления и сравнения с номинальным значением, которое указано на самом резисторе и на принципиальной схеме аппарата. При измерении сопротивления резистора полярность подключения к нему омметра не имеет значения. Необходимо помнить, что действительное сопротивление резистора может отличаться по сравнению с номинальным на величину допуска.

При проверке переменных резисторов измеряется сопротивление между крайними выводами, которое должно соответствовать номинальному значению с учетом допуска и погрешности измерения, а также необходимо измерять сопротивление между каждым из крайних выводов и средним выводом. Эти сопротивления при вращении оси из одного крайнего положения в другое должны плавно, без скачков изменяться от нуля до номинального значения. При проверке переменного резистора, впаянного в схему, два из его трех выводов необходимо выпаивать

Проверка конденсаторов

В принципе конденсаторы могут иметь следующие дефекты: обрыв, пробой и повышенная утечка. Пробой конденсатора характеризуется наличием между его выводами короткого замыкания, то есть нулевого сопротивления. Поэтому пробитый конденсатор любого типа легко обнаруживается омметром путем проверки сопротивления между его выводами. Конденсатор не пропускает постоянного тока, его сопротивление постоянному току, которое измеряется омметром, должно быть бесконечно велико.

Однако имеется большая группа конденсаторов, сопротивление утечки которых сравнительно невелико. К ней относятся все полярные конденсаторы, которые рассчитаны на определенную полярность приложенного к ним напряжения, и эта полярность указывается на их корпусах. При измерении сопротивления утечки этой группы конденсаторов необходимо соблюдать полярность подключения омметра (плюсовой вывод омметра должен присоединяться к плюсовому выводу конденсатора), в противном случае результат измерения будет неверным.

К этой группе конденсаторов в первую очередь относятся все электролитические конденсаторы КЭ, КЭГ, ЭГЦ, ЭМ, ЭМИ, К50, ЭТ, ЭТО, К51, К52 и оксидно-полупроводниковые конденсаторы К53. Сопротивление утечки исправных конденсаторов этой группы должно быть не менее 100 кОм, а конденсаторов ЭТ, ЭТО, К51, К.52 и К53— не менее 1 МОм. При проверке конденсаторов большой емкости нужно учесть, что при подключении омметра к конденсатору, если он не был заряжен, начинается его зарядка, и стрелка омметра делает бросок в сторону нулевого значения шкалы. По мере зарядки стрелка движется в сторону увеличения сопротивлений.

Чем больше емкость конденсатора, тем медленнее движется стрелка. Отсчет сопротивления утечки следует производить только после того, как она практически остановится. При проверке конденсаторов емкостью порядка 1000 • мкФ на это может потребоваться несколько минут. Внутренний обрыв или частичная потеря емкости конденсатором не могут быть обнаружены омметром, для этого необходим прибор, позволяющий измерять емкость конденсатора. Однако обрыв конденсатора емкостью более 0,2 мкФ может быть обнаружен омметром по отсутствию начального скачка стрелки во время зарядки.

Следует заметить, что повторная проверка конденсатора на обрыв по отсутствию начального скачка стрелки может производиться только после снятия заряда, для чего выводы конденсатора нужно замкнуть на короткое время. Конденсаторы переменной емкости проверяются омметром на отсутствие замыканий. Для этого омметр подключается к каждой секции агрегата и медленно поворачивается ось из одного крайнего положения в другое. Омметр должен показывать бесконечно большое сопротивление в любом положении оси,

Проверка катушек индуктивности

При проверке катушек индуктивности омметром контролируется только отсутствие в них обрыва. Сопротивление однослойных катушек должно быть равно нулю, сопротивление многослойных катушек близко к нулю. Иногда в паспортных данных аппарата указывается сопротивление многослойных катушек постоянному току и на его величину можно ориентироваться при их проверке. При обрыве катушки омметр показывает бесконечно большое сопротивление. Если катушка имеет отвод, нужно проверить обе секции катушки, подключая омметр сначала к одному из крайних выводов катушки и к ее отводу, а затем — ко второму крайнему выводу и отводу.

Проверка низкочастотных дросселей и трансформаторов. Как правило, в паспортных данных аппаратуры или в инструкциях по ее ремонту указываются значения сопротивлений обмоток постоянному току, которые можно использовать при проверке трансформаторов и дросселей. Обрыв обмотки фиксируется по бесконечно большому сопротивлению между ее выводами. Если же сопротивление значительно меньше номинального, это может указывать на наличие короткозамкнутых витков.

Однако чаще всего короткозамкнутые витки возникают в небольшом количестве, когда происходит замыкание между соседними витками, и сопротивление обмотки изменяется незначительно. Для проверки отсутствия короткозамкнутых витков можно поступить следующим образом. У трансформатора выбирается обмотка с наибольшим количеством витков, к одному из выводов которой подключается омметр с помощью зажима “крокодил”. Ко второму выводу этой обмотки прикасаются слегка влажным пальцем левой руки.

Держа металлический наконечник второго щупа омметра правой рукой, подключают его ко второму выводу обмотки, не отрывая от него пальца левой руки. Стрелка омметра отклоняется от своего начального положения, показывая сопротивление обмотки. Когда стрелка остановится, отводят правую руку с щупом от второго вывода обмотки. В момент разрыва цепи при исправном трансформаторе чувствуется легкий удар электрическим током за счет ЭДС самоиндукции, возникающей при разрыве цепи.

В связи с тем, что энергия разряда мизерна, никакой опасности такая проверка не представляет. При наличии короткозамкнутых витков в проверяемой обмотке или в других обмотках трансформатора ЭДС самоиндукции резко падает и электрического удара не ощущается. Омметр при этом нужно использовать на самом меньшем пределе измерения, который соответствует наибольшему току измерения.

Проверка диодов

Полупроводниковые диоды характеризуются резко нелинейной вольтамперной характеристикой. Поэтому их прямой и обратный токи при одинаковом приложенном напряжении различны. На этом основана проверка диодов омметром. Прямое сопротивление измеряется при подключении плюсового вывода омметра к аноду, а минусового вывода — к катоду диода. У пробитого диода прямое и обратное сопротивления равны нулю. Если диод оборван, оба сопротивления бесконечно велики.

Указать заранее значения прямого и обратного сопротивлений или их соотношение нельзя, так как они зависят от приложенного напряжения, а это напряжение у разных авометров и на разных пределах измерения различно. Тем не менее у исправного диода обратное сопротивление должно быть больше прямого. Отношение обратного сопротивления к прямому у диодов, рассчитанных на низкие обратные напряжения, велико (может быть более 100). У диодов, рассчитанных на большие обратные напряжения, это отношение оказывается незначительным, так как обратное напряжение, приложенное к диоду омметром, мало по сравнению с тем обратным напряжением, на которое диод рассчитан.

Методика проверки стабилитронов и варикапов не отличается от изложенной. Как известно, если к диоду приложено напряжение, равное нулю, ток диода также будет равен нулю. Для получения прямого тока необходимо приложить к диоду какое-то пороговое небольшое напряжение. Любой омметр обеспечивает приложение такого напряжения. Однако если соединено последовательно и согласно (в одну сторону) несколько диодов, пороговое напряжение, необходимое для отпирания всех диодов, увеличивается и может оказаться больше, чем напряжение на клеммах омметра. По этой причине измерить прямые напряжения диодных столбов или селеновых столбиков при помощи омметра оказывается невозможно.

Проверка тиристоров

Неуправляемые тиристоры (динисторы) могут быть проверены таким же образом, как диоды, если напряжение отпирания динистора меньше напряжения на клеммах омметра. Если же оно больше, диннстор при подключении омметра не отпирается и омметр в обоих направлениях показывает очень большое сопротивление. Тем не менее, если диннстор пробит, омметр это регистрирует нулевыми показаниями прямого и обратного сопротивлений.

Для проверки управляемых тиристоров (тринисторов) плюсовой вывод омметра подключается к аноду тринистора, а минусовой вывод — к катоду. Омметр при этом должен показывать очень большое сопротивление, почти равное бесконечному. Затем замыкают выводы анода и управляющего электрода тринистора, что должно приводить к резкому уменьшению сопротивления, так как тринистор отпирается. Если после этого отключить управляющий электрод от анода, не разрывая цепи, соединяющей анод тринистора с омметром, для многих типов тринисторов омметр будет продолжать показывать низкое сопротивление открытого тринистора.

Это происходит в тех случаях, когда анодный ток тринистора оказывается больше так называемого тока удержания. Тринистор остается открытым обязательно, если анодный ток больше гарантированного тока удержания. Это требование является достаточным, но не необходимым. Отдельные экземпляры тринисторов одного и того же типа могут иметь значения тока удержания значительно меньше гарантированного. В этом случае тринистор при отключении управляющего электрода от анода остается открытым. Но если при этом тринистор запирается и омметр показывает большое сопротивление, нельзя считать, что тринистор неисправен.

Проверка транзисторов

Эквивалентная схема биполярного транзистора представляет собой два диода, включенных навстречу один другому. Для p-n-р транзисторов эти эквивалентные диоды соединены катодами, а для n-p-n транзисторов — анодами. Таким образом, проверка транзистора омметром сводится к проверке обоих р-n переходов транзистора: коллектор — база и эмиттер — база. Для проверки прямого сопротивления переходов p-n-р транзистора минусовой вывод омметра подключается к базе, а плюсовой вывод омметра — поочередно к коллектору и эмиттеру. Для проверки обратного сопротивления переходов к базе подключается плюсовой вывод омметра.

При проверке n-р-n транзисторов подключение производится наоборот: прямое сопротивление измеряется при соединении с базой плюсового вывода омметра, а обратное сопротивление — при соединении с базой минусового вывода. При пробое перехода его прямое и обратное сопротивления оказываются равными нулю. При обрыве перехода его прямое сопротивление бесконечно велико. У исправных маломощных транзисторов обратные сопротивления переходов во много раз больше их прямых сопротивлений. У мощных транзисторов это отношение не столь велико, тем не менее, омметр позволяет их различить.

Из эквивалентной схемы биполярного транзистора вытекает, что с помощью омметра можно определить тип проводимости транзистора и назначение его выводов (цоколевку). Сначала определяют тип проводимости и находят вывод базы транзистора. Для этого один вывод омметра подключают к одному выводу транзистора, а другим выводом омметра касаются поочередно двух других выводов транзистора. Затем первый вывод омметра подключают к другому выводу транзистора, а другим выводом омметра касаются свободных выводов транзистора. Затем первый вывод омметра подключают к третьему выводу транзистора, а другим выводом касаются остальных.

После этого меняют местами выводы омметра и повторяют указанные измерения. Нужно найти такое подключение омметра, при котором подключение второго вывода омметра к каждому из двух выводов транзистора, не подключенных к первому выводу омметра, соответствует небольшому сопротивлению (оба перехода открыты).

Тогда вывод транзистора, к которому подключен первый вывод омметра, является выводом базы. Если первый вывод омметра является плюсовым, значит, транзистор относится к n-p-n проводимости, если — минусовым, значит, p-n-р проводимости. Теперь нужно определить, какой из двух оставшихся выводов транзистора является выводом коллектора.

Для этого омметр подключается к этим двум выводам, база соединяется с плюсовым выводом омметра при n-р-n транзисторе или с минусовым выводом омметра при р-n-р транзисторе и замечается сопротивление, которое измеряется омметром. Затем выводы омметра меняются местами, (база остается подключенной к тому же выводу омметра, что и ранее) и вновь замечается сопротивление по омметру. В том случае, когда сопротивление оказывается меньше, база была соединена с коллектором транзистора. Полевые транзисторы проверять не рекомендуется.

Проверка микросхем

При помощи омметра можно производить проверку тех микросхем, которые представляют собой набор диодов или биполярных транзисторов. Таковы, например, диодные сборки и матрицы КДС111, КД906 и микросхемы К159НТ, К198НТ и другие.

Проверка диода, транзистора производится по уже описанной методике. Если неизвестно назначение выводов сборки или микросхемы, оно также может быть определено, хотя из-за наличия нескольких транзисторов в одном корпусе приходится проводить более громоздкие измерения. При этом нужно установить систему подключения омметра к выводам, чтобы выполнить все возможные комбинации.

Поделиться в соц. сетях

Нравится

(Посещений: 1 108, из них сегодня: 1)

Ремонт, Электроникадиоды, катушки, конденсаторы, микросхемы, мультиметр, проверка, резисторы, ремонт, тестер, тиристоры, транзисторы

Понравилась публикация? Почему нет? Оставь коммент ниже или подпишись на feed и получай список новых статей автоматически через feeder.

Проверка биполярного транзистора мультиметром в штатном режиме

Чтобы гнездо проверки биполярных транзисторов начало работать (вести измерения), переведем тестер в режим hFE. Откуда взялись буквы? h – касается категории параметров, описывающих четырехполюсник любого типа. Не важно знать, что подразумевает понятие – просто уясним: существует целая группа h-параметров, среди которых имеется один важный занимающимся электроникой. Называется коэффициентом усиления по току с общим эмиттером. Обозначается, h31 (либо строчной греческой буквой бета).

Цифровая мнемоника плохо воспринимается человеческим глазом, поэтому было решено (за рубежом, понятное дело), что F будет обозначать прямое усиление по току (forward current amplification), тогда как E говорит, что измерение велось в схеме с общим эмиттером (которая применяется учебниками физики для иллюстрации принципов работы транзисторов биполярного типа). Схем включения много, каждая обладает достоинствами, параметры можно охарактеризовать через h31 (некоторые другие, упомянутые справочниками). Считается, если коэффициент усиления в норме, радиоэлемент 100% работоспособен. Теперь читатели знают, как проверяется p-n-p транзистор или n-p-n транзистор.

h31 зависит от некоторых параметров, указываемых инструкцией мультиметра. Напряжение питания 2,8 В, ток базы 10 мА. Дальше берутся графики технической документации (data sheet) транзистора, профессионал знает, как найти остальное. При включении режима hFE, подсоединении ножек биполярного транзистора в нужные гнезда на дисплее появляется значение коэффициента усиления прибора по току. Потрудитесь сопоставить справочным данным, сделав поправку на режим измерения (если понадобится). Только звучит сложно, достаточно пару раз сделать самостоятельно, добьетесь результатов.

Зачем нужно проверять транзистор

Транзистором в современной трактовке называется полупроводниковый радиоэлемент, главная задача которого — изменять параметры тока и управлять им. Все без исключения транзисторы имеют три ножки (они еще называются выводами), каждый из которых называется по-своему: база, эмиттер и коллектор. Физические их размеры удивляют своим многообразием: начиная от тех малюток, которые используются в микросхемах с размером всего в несколько нанометром, и заканчивая мощнейшими для применения в энергетических устройствах размерами, в диаметре достигающие нескольких сантиметров.

Сама конструкция представляет собой корпус, внутри которого находятся полупроводниковые прослойки. Для их изготовления применяются такие материалы, как кремний, германий и другие. Ученые в результате исследований на тему введения новых материалов для этой роли, пришли к выводу, что вполне могут использоваться полимеры, не все, а лишь некоторые их виды.

Транзисторы по технологии из производства подразделяют на два вида:

  • Биполярные – они в свою очередь тоже подразделяются на: npn транзистор и pnp. Работают они абсолютно одинаково, единственное, что отличает их -это лишь полярность напряжений, которые подаются на n-p-n и p-n-p переходы. Часто этот вид транзисторов называют обычными, поскольку их используют намного чаще.

  • Полевые – созданы как противоположность биполярных. У них большое входное сопротивление, они дешевле и технологичнее первых. Из-за большого входного сопротивления они почти что не потребляют ток управления. Они могут быть с каналом n-типа и p-типа.

Практически каждый из нас сталкивался с тем, когда из-за поломки какой-нибудь детали перестает работать всё устройство. Для этого надо провести проверку, исключить целые детали, выявить сломанную и заменить ее.

Любая электрическая схема, несомненно, требует правильной и тщательной сборки, и все элементы, входящие в эту схему, должны быть исправны – только тогда все будет работать. Транзисторы невероятно распространены в радиотехнической сфере, поэтому нужно обязательно знать и уметь проверить его и определить стоит его использовать дальше или выбросить и установить новый. Для того, чтобы проводить проверку нужно знать его модель и тип. В зависимости от этого выбирается способ проверки, так как он не один и работоспособность транзистора осуществляется разными методами и зависит от его типа.

Как показывает практика, транзисторы — это те детали, которые сгорают чаще всех. Самые частые причины можем перечислить:

  • Повреждены выводы транзистора
  • Потеря мощности
  • Пробои перехода
  • Пробои на участке эмиттера или коллектора
  • Обрыв одного из переходов

Провести их проверку совсем не сложно. Первым делом нужно хорошо осмотреть транзистор, сделать его визуальную оценку, при этом не отделяя его от схемы. Он должен выглядеть так, каким он был при установке. Если на нем появились темные пятна, либо полностью поменялся цвет, каким-то образом изменилась его форма – все это прямой показатель того, что транзистор не работает, он сломан и нуждается в замене.

Повреждение может произойти по нескольким причинам: это может быть из-за перегрева при производстве паяльных работ, из-за неправильной эксплуатации устройства.

Проверка транзисторов мультиметром: нештатный режим

Допустим, вызывает сомнение исправность транзистора полевого типа. Известный русский вопрос в электронике присутствует. Начинают думать… м-да.

  • Полевой транзистор отпирается или запирается определенным знаком напряжения. Обсуждали выше. Если помните, говорили, при прозвонке на щупах тестера небольшое постоянное напряжение. Будем использовать в наших тестах. Пока транзистор на плате, сложно сделать измерения, стоит изъять из привычного окружения, как можно применить нестандартные методики. Оказывается, если приложить на электрод отпирающее напряжение, за счет некоторой собственной емкости транзистора область зарядится, сохраняя приобретенные свойства. Допускается прозвонить электроды между истоком и стоком. Сопротивление порядка 0,5 кОм покажет: полевой транзистор работоспособен. Стоит закоротить базу с другими отводами, проводимость исчезнет. Полевой транзистор закрылся и годен.
  • Биполярные транзисторы, полевые с управляющим p-n переходом проверяют гораздо проще. В первом случае применяется схема замещения элемента двумя диодами, включенными навстречу (или наоборот спинками). Подадим отпирающее напряжение (p – плюс, n – минус), получив на измерителе сопротивления номинал 500 – 700 Ом. Можно также звонить, пользуясь слухом. Недаром на шкале часто нарисован диод. Прозвонка используется для проверки работоспособности. Напряжения хватает открыть p-n-переход.

Подготовка к проверке транзистора

Временами схватишь руками составной транзистор. Внутри корпуса находиться несколько ключей. Используется для экономии места при одновременном увеличении коэффициента усиления (причем в десятки, тысячи раз, если речь шла о каскадной схеме). Устроен так транзистор Дарлингтона. В корпус зашит защитный стабилитрон, предохраняющий переход эмиттер-база от перегрузки по напряжению. Тестирование идет одним путем:

  • Нужно найти подробные технические характеристика транзистора (составного элемента). При нынешнем масштабе компьютеризации не составит проблемы. Даже если изделие импортное. Обозначения на схемах понятные, термины не сложные. Параметр hFE расписали.
  • Затем ведется изучение, выполняется анализ. Разбиение схемы на более простые составляющие. Если между переходами коллектора и эмиттера включен стабилитрон, логично начать проверку с него. В начальный момент транзистор заперт, ток мультиметра пойдет, минуя защитный каскад. В одном направлении стабилитрон даст сопротивление 500-700 Ом, в другом (если не пробьется) будет обрыв. Аналогично разобьем на части транзистор Дарлингтона, если имеете представление (обсуждали выше).

Режим прозвонки покажет цифры. Говорят, падение напряжения, по некоторым сведениям, номинал сопротивления. Потрудимся привести опыты, решая вопрос. Вызвонить известный по значению сопротивления, заведомо исправный резистор. Если на экране появится номинал в омах, думать нечего. В противном случае можно оценить заодно ток (разделив потенциал дисплея на номинал). Знать тоже нужно, пригодится в процессе тестирования. До начала работ рекомендуется хорошенько изучить мультиметр. Достаньте инструкцию из мусорной корзины, прочитайте.

Народ интересуется вопросом, можно ли проверить транзистор мультиметром, не выпаивая. Очевидно, многое определено схемой. Тестер просто прикладывает напряжения, оценивает возникающие токи. На основе показаний вычисляется коэффициент усиления, служа критерием годности/негодности. Попробуйте проверить полевой транзистор мультиметром из входящих в состав процессора! Отбрось надежду всяк сюда входящий. Не всегда можно прозвонить полевой транзистор мультиметром.

Как проверить транзистор мультиметром

Универсальный прибор, которому по плечу проверка любого транзистора, вне зависимости от его разновидности – это мультиметр. При этом он тоже может быть любым — как современным с жидкокристаллическим дисплеем, так и аналоговым.

При выборе аналогового прибора нужно выбирать его нижний предел, но для этого сначала нужно вспомнить каким образом проверяются обычные диоды. При получении результатов замеров в случае использования именно аналогового вида они отслеживаются по стрелке, на приборе имеются показатели силы тока, сопротивления и напряжения. Некоторые мультиметры оснащены не очень удобной шкалой, что по большому счету ни на что не влияет, кроме как на то, что новички могут быть недовольны пользованием, так как такие измерения доставляют небольшие сложности при считывании результатов. Эти приборы достаточно распространены, они более доступны из-за их невысокой стоимости, однако их главный недостаток – это большая погрешность при замерах. Конечно, в них имеется возможность подобраться к более точным результатам, используя специальный резистор, однако, все равно, для мастера получение более точных результатов должно стоять на первом месте.

Цифровые мультиметры обладают высокой точностью и результаты их работы выводятся на дисплей, они просты в применении, не нужно вглядываться в шкалу и высчитывать доли показаний.

Обязательно перед началом измерений, как уже упоминалось ранее, нужно выяснить марку и тип проверяемого транзистора. Это делается с использованием справочных материалов, каких сейчас огромное множество в свободном доступе. Метод прозвонки тоже может помочь это определить.

Для того, чтобы приступить необходима распиновка, то есть определение местоположения всех трех выводов, поскольку у разных транзисторов они на разных местах.

Всегда начинают с определения нахождения базы, это делается путем перебора, измерительный прибор переходит в режим для прозвонки. Плюсовой щуп подцепляется к левому выводу, а второй присоединяем сначала к центральному, а затем к правому. Допустим, что тестер выдает единицу при первом положении, а во втором положении щупов появляются какие-нибудь показания, например, 500 мВ. Это ни о чем не говорит, поэтому делать какие-то выводы очень рано. После этого крепим положительный щуп к на середину, и оставшийся присоединяем сначала к левому, а затем и к правому выводам. Теперь тестер показывает единицу при первом соединении, а во втором — выдает значение, к примеру, 495 мВ. Полученные данные также не позволяют дать получить ответ. Поэтому переходим к следующему этапу: плюсовой щуп цепляем к правому выводу, а оставшийся второй как в предыдущих случаях, крепим к выводам, которые свободны: сначала к тому, что посередине, затем к левому. Если прибор в первом сочетании отражает единицу, во второй сочетании тоже единицу, то вывод из этого следует всего один: база транзистора расположена справа.

Треть дела сделана, поэтому сейчас нам нужно определить какие оставшиеся выводы где находятся. Переключаем наше измерительное устройство на измерение сопротивления 200кОм. Используем не только оставшиеся выводы, база нам тоже пригодится. Прикрепляем минусовой щуп на нее, а плюсовой присоединяем поочередно к тем выводам, наименование которых нам пока неизвестно. При этом смотрим на индикатор. Получаем два значения, например, на одном — 119 кОм, а на втором – 114,2 кОм. Заучив главное правило: где меньше сопротивление, там коллекторный вывод, мы легко получаем искомые данные,

Чтобы проверить работоспособность полевого транзистора нужно подсоединить красный щуп на его базу, а оставшийся подсоединить к коллектору и зафиксировать замер. После этого, черным щупом подсоединяемся к эмиттеру и опять снимаем замеры. Если переходы транзистора не пробиты, по падение напряжения на переходе «коллектор-эмиттер» должно быть в пределах от 300 до 750 мВ.

Затем приступаем к обратному измерению коллекторного и эмиттерного перехода. В процессе замеров на дисплее появится единица, что будет означать, что в данном режиме измерения, который мы выбрали, нет падения напряжения.

Данный алгоритм вполне подойдет для элементов, которые находятся на плате. Бывают такие случае, когда можно обеспечить полноценную проверку и не отсоединять его. Но нужно учитывать, что существуют дополнительные факторы, которые могут отражаться на значениях, выдаваемых измерительными приборами. Чтобы это вовремя пресечь нужно следить за показаниями эмиттерного и коллекторного перехода, эти значения не должны быть очень маленькими. Если вдруг это случилось, и вы видите низкие данные, то лучше отсоединить транзистор и переделать замеры.

Переходим к тому, как при помощи все того же мультиметра определить нерабочее состояние транзистора. Здесь все очень просто. Если на дисплее нет падения напряжения или же прибор показывает бесконечность при замере сопротивления прямого и обратного переходов, т.е. при прозвонке прибор выдает единицу – это свидетельствует о неисправности. Второй вариант заключается в том, что выявляется слишком большое падение напряжения на полупроводнике или величина сопротивления прямого и обратного перехода близка к нулю. Это доказательство того, что само строение внутри элемента нарушено и работать он уже не будет.

Для проверки транзисторов подойдет такой прибор как авометр. Он очень похож на мультиметр, но отличается тем, что в нем отсутствует режим прозвонки полупроводников. При использовании авометра нужно помнить, что полярность при установке режима омметра обратная, если сравнивать ее с режимом замера постоянного напряжения. Чтобы запомнить этот момент нужно при измерении красный щуп включать в гнездо «-».

Разбить биполярный транзистор на диоды

Рисунок, представленный среди текста, демонстрирует схему замещения транзистора двумя диодами. Позволит рассматривать усилительный элемент, представив суммой двух независимых более простых. Не обладающих усилением, проявляющих нелинейные свойства (неодинаковость прямого/обратного включения).

Мощные транзисторы силовых цепей бессилен открыть скудными силами мультиметр. Поэтому для тестирования устройств применяются специальные схемы. Нельзя проверить биполярный транзистор мультиметром напрямую.

Проверка диода

Проверка условных диодов, замещающих транзистор

Методик несколько. Можно попробовать измерить сопротивление стандартной шкалой Ω. Красный щуп нужно прикладывать к p-области. Тогда дисплей мультиметра покажет цифру, меньшую бесконечности. В противоположном направлении результат будет нулевым. Мультиметр покажет обрыв. Нормальные результаты прозвонки диода.

Если пользоваться специальным режимом, экран показывает размер сопротивления в прямом направлении, обрыв (стандартно единичка в левом углу ЖК-экрана) в другом. Обратите внимание – рисунок содержит поясняющие надписи, куда прислонять щуп, получая открытый p-n переход. В обратном направлении прибор показывает обрыв.

Как проверить биполярный транзистор, не выпаивая из схемы

Отсоединение транзистора от устройства, не только транзистора, но и любой другой детали — очень тонкое и почти ювелирное дело. Если это сделать неаккуратно, допустить хоть малейшую ошибку, то возможно прибор уже не удастся реанимировать, и он поедет на помойку. Чтобы выполнить проверку непосредственно на схеме можно действовать таким путем. Сначала, конечно же, транзистор должен быть визуально осмотрен, смысла в проверке не будет, если он выглядит плохо, имеет какие-либо повреждения.

Можно воспользоваться методом, который называется «прозвонка транзистора». Это методе заключается в проведении некоторого алгоритма отлаженных действий. Переводим прибор в режим измерения сопротивления.

Поскольку транзисторы трехвыводные, то будем считать, что это сродни двум диодам. Для прозвонки использоваться будет шесть вариантов – каждые два контакта будут проверяться в двух направлениях.

  • Комбинация номер один — «база – эмиттер» — ток должен проводиться лишь в одну сторону, а само соединение должно быть похоже на диод.
  • Вторая комбинация «база – коллектор» — ток проводится также лишь в одну сторону.
  • Третье сочетание «эмиттер – коллектор» — ток не должен проводиться ни в одну из сторон.

Этот алгоритм действий был приведен на основе рассмотрения npn транзистора. В случае проведения такого же набора действий на pnp транзисторе картина принципиально отличаться не будет — она будет подобна, но с перевернутыми диодами. Чтобы это сделать щуп черного цвета соединяем с базой, а другим осторожно последовательно нужно дотронуться сначала эмиттера, а затем коллектора. При этом нужно отслеживать данные, которые будет показывать экран: если транзистор пригоден к использованию, то тестер покажет значение прямого сопротивления с приблизительным значением от 400 до 900 Ом.

Как провести проверку обратного сопротивления? Итак, красный щуп необходимо приложить к базовому выводу, второй щуп последовательно выполняет касания к оставшимся выводам. Смотри на прибор, он выдаст нам на двух переходах большой показатель сопротивления, в виде отражения единицы на экране, то есть оба перехода в работоспособном режиме, впрочем, как и транзистор, который мы тестируем.

Эта методика как раз рассказывает, как же выполнить проверку транзистора, оставляя его на схеме и не вырезая его со схемы. Все получится по той причине, что переходы мультиметра не зашунтированы резисторами. Если случится и прибор начнет отображать очень малые величины прямого сопротивления и обратного переходов сочетания «эмиттер-коллектор», то тогда нужно этот вопрос пересмотреть, и скорее всего необходимо будет произвести отсоединение транзистора.

Прежде чем мультиметром проверить транзистор типа npn, нужно щуп красного цвета соединить с базой, каким образом определив прямое сопротивление. Исправность устройства определяется таким же методом, как и транзистор pnp. Признаком неисправности может служить обрыв одного из переходов, где выявлена очень большая величина прямого или обратного сопротивления. Транзистор можно отправить в мусорное ведро, если на экране появляется нулевое значение.

Нужно запомнить, что этот способ ни в коем случае нельзя применять для полевого транзистора, он не подойдет, а применим лишь для биполярного. Поэтому прежде чем ринуться к транзистору и мультиметру, нужно обязательно проверить к какому типу транзисторов относится тот, который вы собрались проверить. После этого надо проверить сопротивление между коллектором и эмиттером. Делается это для исключения замыканий, ни в коем случае они не должны появиться.

Второй способ подразумевает использование омметра: будет замеряться только сопротивление, поскольку данный прибор не обладает никакими другими способностями, между выводами эмиттера и коллектора, соединив при этом выводы базовый и коллекторный, а затем базовый и эмиттерный. Первым делом, подключаем измерительный прибор последовательно сначала к первой паре выводов, потом ко второй паре выводов, потом к третьей. Нужно учесть, что полярность должна быть перенастроена. Поскольку переходы транзистора и есть полупроводниковые диоды, то тестирование проводится в точности также. Подключение омметра производят к соответствующим выводам транзистора.

Если транзистор может работать, то прямые сопротивления переходов равны примерно от 30 до 50 Ом, а обратные сопротивления от 0,5 до 2 Мом. Если показатели, полученные при проведении замеров, будут очень сильно разниться с указанными значениями, то этот транзистор неисправен. Проверка ВЧ транзисторов напряжение батареи измерительного прибора не должно быть больше полутора Вольт.

Резюме о проверке транзистора мультиметром

Некоторые радиолюбители скажут, что это никак не сделать, если у мультиметра нет функции измерения коэффициента усиления.

Но здесь надо обратить внимание на 3 момента:

  • надо различать измерение усилительных свойств и простую проверку работоспособности;
  • для проверки исправности достаточно знаний из школьного курса физики — как работает pn переход;
  • если прочитав первые два пункта, вы, обрадовавшись, что не все так плохо и решите купить цифровой мультиметр, достаточно самого дешевого, безбрендового, где даже нет функции проверки диодов, а достаточно режима измерения сопротивления.

Методика

Проверку надо производить, предварительно выпаяв радиодеталь из печатной платы паяльником, иначе ток, который должен идти через транзистор будет «путешествовать» произвольным образом по печатным дорожкам платы, не позволяя установить истину, а если транзистор новый, то тогда вообще без вопросов — паять ничего не надо.

Если выводы жесткие, что обычно встречается в мощных силовых транзисторах, импульсных, или низкочастотных, то достаточно положить деталь на стол, чтобы прикоснуться измерительными щупами.

  1. Включаем мультиметр, вставляем в разъемы щупы.
  2. Переключаем в режим теста диодов (если он есть) или измерения сопротивления (если его нет) и вспоминаем, что транзисторы схематически и электрически состоят из двух полупроводниковых диодов, один из выводов каждого соединен с другим. Это и есть база, которую нужно для начала найти.
  3. Далее, начинаем касаться кончиками наконечников контактов. Поставьте красный щуп на центральный контакт, а черным прикасайтесь к крайним контактам. Если мультиметр показывает падение напряжения на крайних контактах, значит, у вас NPN биполярный транзистор. Для проверки PNP транзисторов нужно касаться красным щупом крайних выводов, а на центральном выводе оставить черный щуп.
  4. Если падение напряжения у NPN транзистора приблизительно одинаково и собственно вообще присутствует, значит транзистор исправен. При прикосновении красного щупа к крайним выводам транзистора падение будет наблюдаться на центральном — PNP транзистор исправен.
  5. Если у мультиметра нет функции тестирования диодов, необходимо переключаться в режим измерения сопротивления, которой обладают все мультитестеры. Этот метод универсальный. В любом случае, если деталь исправна, от базы к коллектору или эмиттеру будет проходить ток, а вот в обратном направлении не будет. Если же ток будет проходить в обоих направлениях — транзистор неисправен.

Поделиться в соцсетях

Как проверить биполярный транзистор на пригодность обычным мультиметром, тестером.

Иногда возникает необходимость в проверке биполярного транзистора на его пригодность. Это легко можно сделать с помощью обычного мультиметра, электронного тестера даже самой простой модели типа DT830. Как известно, биполярный транзистор представляет собой полупроводник, имеющий три вывода – эмиттер, коллектор и база.

Электротехнически биполярный транзистор можно представить как два диода. Причем, при одной проводимости (n-p-n) эти диоды как бы соединены одними своими полярностями (плюсами, и это база), а при другой проводимости (p-n-p), противоположными полярностями (минусами, это также база). И по сути вся проверка биполярного транзистора сводится к двум типам измерения – это наличие нормальной полупроводимости у переходов база-эмиттер и база-коллектор, и наличие нужного коэффициента усиления данного транзистора.

Для тех кто не знает напомню, что основная функциональная задача транзистора является усиление тока. То есть, пропускание небольших токов через база-эмиттерный переход приводит к тому, что на переходе эмиттер-коллектор можно получить токи в десятки-тысячи раз больше. Причем имеется прямая зависимость, чем больше ток будет проходит через базу, тем больше тока мы получим на коллекторе. Но это усиление тоже не бесконечное.

У маломощных биполярных транзисторов коэффициент усиления может быть от десятков до тысяч раз. Чем мощнее транзистор, тем больший ток он может через себя пропустить, но при этом обычно жертвуя этим самым коэффициентом усиления. У мощных транзисторов этот коэффициент усиления обычно не превышает десятков, реже сотен раз.

Теперь вернемся к проверке биполярного транзистора обычным мультиметром. Первым вариантом будет просто проверить на транзисторе два полупроводящих перехода. Это переход база-эмиттер и база коллектор. Берем мультиметр, колесо выбора измерения переводим на диод и измеряем. Если Вы не знаете где какой вывод у транзистора, то без справочника тут не обойтись. Просто через поиск картинок в интернете набираете «цоколевка транзистора (пишем его название)» и смотрите результаты.

Когда вы знаете где, какие выводы, то еще нужно знать тип проводимости транзистора (n-p-n или p-n-p). Для тех кто не вкурсе – это, проще говоря, либо два диода направлены в одну сторону или же в противоположную. Опять же, через поиск в интернете набираем «проводимость транзистора (пишем его название)». Хотя можно просто, зная где у биполярного транзистор база, сначала одним щупом мультиметра прикоснутся к базе, а вторым к эмиттеру и коллектору. Если измерительный прибор ничего не показывает, то просто поменять местами щупы измерителя. Если транзистор работоспособен, то на экране электронного тестера должно отобразится падение напряжения перехода, которое равно около 600-700 милливольт. На переходах база-эмиттер и база коллектор эти значения падения напряжения могут немного отличаться, это нормально.

Теперь, что мы увидим на мультиметре в случае если транзистор неисправен. Возможен полный или частичный пробой. При полном пробое переходы либо вовсе перегорают (один или сразу два) или наоборот, становятся полными проводниками. То есть, в одном случае полупроводниковый переход разрывается, контакта нет, электронный тестер ничего не покажет. Во втором случае переход начинает проводит в обе стороны, превращаясь из полупроводника в полный проводник (хотя имеющее уже свое какое-то сопротивление). Тут мультиметр должен показать нули, или около того. Если же биполярный транзистор пробивается частично, то в этом случае мы на экране измерительного прибора можем увидеть не нормальное падение напряжения на переходах (значительно больше или меньше нормальных значений). Этот транзистор будет работать, но уже не так как нужно изначально. Его необходимо заменить на заведомо работоспособный.

Мультиметр также позволяет измерить коэффициент усиления биполярного транзистора. И это второй способ проверки биполярного транзистора на пригодность.  Для этого на электронном тестере предусмотрен специальный разъем. Для проверки нужно свой транзистор вставить в нужные гнезда (соблюдая цоколевку и тип проводимости). Переводим колесо выбора измерения мультиметра в положение hFE. Если биполярный транзистор рабочий, то на экране тестера мы увидим реальный коэффициент усиления данного элемента. Если же транзистор неисправен, то измерительный прибор ничего не покажет.

И еще одно замечание, которое следует учесть. Новичок может вначале подумать, что проверить транзисторные переходы база-эмиттер и база-коллектор можно через измерение по сопротивлению. По идее это логично. Но технически это сделать не получится (по крайней мере на тех мультиметрах, у которых измерение диода вынесено на отдельный селектор). Дело в том, что в самом электронном тестере при измерении малых сопротивлений на щупы подается всего лишь 0,5 вольта. Для открытия кремниевых полупроводников (которым и является транзистор, диод и т.д.) нужно не менее 0,6 вольта. И получается что измеряя даже рабочий полупроводник через сопротивление тестер нам ничего не покажет. Когда же мы проверяем полупроводники через диоды, то на щупы измерителя подается уже 2,5 вольта, что вполне хватает для проведения измерения. Так что учтите этот момент.

P.S. Как видно проверить биполярный транзистор не составляет большого труда. Хотя в высокоточных схемах даже работоспособный транзистор, который имеет значительные отклонения в своих параметра, может работать некорректно. И тут уж такая проверка мультиметром не выявит неисправность. В этом случае нужно искать дефективный элемент на самой схеме при ее работе или просто заменять подозрительные компоненты на запасные, заведомо исправные.

Как проверить транзистор?

Биполярные транзисторы состоят из трехслойного полупроводникового сэндвича PNP или NPN. Таким образом, транзисторы регистрируются как два диода, подключенных друг к другу при тестировании с помощью функции проверки сопротивления или диода мультиметром, как показано на рисунке ниже.

Как проверить транзистор?

Показания низкого сопротивления на базе с черными отрицательными (-) выводами соответствуют материалу N-типа в базе транзистора PNP.На символе на материал N-типа «указывает» стрелка перехода база-эмиттер, которая является базой для этого примера.

Эмиттер P-типа соответствует другому концу стрелки перехода база-эмиттер, эмиттеру. Коллектор очень похож на эмиттер, а также является материалом P-типа PN перехода.

Проверка счетчика транзисторов PNP: (a) прямые B-E, B-C, сопротивление низкое; (б) обратные B-E, B-C, сопротивление ∞.

Здесь я предполагаю использование мультиметра с функцией только одного диапазона (сопротивления) для проверки PN-переходов.

Некоторые мультиметры оснащены двумя отдельными функциями проверки целостности цепи: сопротивлением и «проверкой диодов», каждая из которых имеет собственное назначение. Если ваш измеритель имеет назначенную функцию «проверки диодов», используйте ее, а не диапазон «сопротивления», и измеритель будет отображать фактическое прямое напряжение PN-перехода, а не только то, проводит ли он ток.

Показания счетчика, конечно, будут прямо противоположными для NPN-транзистора, при этом оба PN-перехода обращены в другую сторону.Показания низкого сопротивления с красным (+) проводом на базе – это «противоположное» состояние для NPN-транзистора.

Если в этом тесте используется мультиметр с функцией «проверки диодов», будет обнаружено, что переход эмиттер-база имеет немного большее прямое падение напряжения, чем переход коллектор-база.

Эта прямая разница напряжений возникает из-за несоответствия в концентрации легирования между эмиттерной и коллекторной областями транзистора: эмиттер представляет собой гораздо более легированный кусок полупроводникового материала, чем коллектор, в результате чего его соединение с базой дает более высокое прямое падение напряжения.

Зная это, становится возможным определить, какой провод какой на немаркированном транзисторе. Это важно, потому что упаковка транзисторов, к сожалению, не стандартизирована. Конечно, все биполярные транзисторы имеют три провода, но расположение трех проводов на физическом корпусе не организовано в каком-либо универсальном стандартизированном порядке.

Проверка транзисторов мультиметрами

Предположим, технический специалист находит биполярный транзистор и приступает к измерению целостности цепи с помощью мультиметра, установленного в режиме «проверки диодов».Измеряя между парами проводов и записывая значения, отображаемые измерителем, технический специалист получает данные, показанные на рисунке ниже.

  • Касательный провод счетчика 1 (+) и 2 (-): «OL»
  • Касательный провод счетчика 1 (-) и 2 (+): «OL»
  • Касательный провод измерителя 1 (+) и 3 (-): 0,655 В
  • Касательный провод счетчика 1 (-) и 3 (+): «OL»
  • Касательный провод измерителя 2 (+) и 3 (-): 0,621 В
  • Касательный провод счетчика 2 (-) и 3 (+): «OL»

Неизвестный биполярный транзистор.Какие терминалы являются эмиттерным, базовым и коллекторным? Показания омметра между клеммами.

Единственными комбинациями контрольных точек, дающими показания измерителя, являются провода 1 и 3 (красный измерительный провод на 1 и черный измерительный провод на 3) и провода 2 и 3 (красный измерительный провод на 2 и черный измерительный провод на 3). Эти два показания должны указывать на прямое смещение перехода эмиттер-база (0,655 В) и перехода коллектор-база (0,621 В).

Теперь мы ищем один провод, общий для обоих наборов показаний проводимости.Это должно быть базовое соединение транзистора, потому что база является единственным слоем трехслойного устройства, общим для обоих наборов PN-переходов (эмиттер-база и коллектор-база).

В этом примере этот провод имеет номер 3 и является общим для комбинаций контрольных точек 1-3 и 2-3. В обоих этих наборах показаний измерителя тестовый провод черный (-) касался провода 3, который говорит нам, что база этого транзистора сделана из полупроводникового материала N-типа (черный = отрицательный).

Таким образом, транзистор представляет собой PNP с базой на проводе 3, эмиттером на проводе 1 и коллектором на проводе 2, как показано на рисунке ниже.

  • E и C высокий R: 1 (+) и 2 (-): «OL»
  • C и E высокий R: 1 (-) и 2 (+): «OL»
  • E и B вперед: 1 (+) и 3 (-): 0,655 В
  • E и B реверс: 1 (-) и 3 (+): «OL»
  • C и B вперед: 2 (+) и 3 (-): 0,621 В
  • C и B реверс: 2 (-) и 3 (+): «OL»

Клеммы BJT, идентифицированные омметром.

Обратите внимание, что базовый провод в этом примере – это , а не – средний вывод транзистора, как можно было бы ожидать от трехслойной «сэндвич-модели» биполярного транзистора.

Это довольно частый случай, который сбивает с толку новичков, изучающих электронику. Единственный способ узнать, какой именно провод – это проверить счетчик или обратиться к документации производителя на этот конкретный номер детали транзистора.

Знание того, что биполярный транзистор ведет себя как два встречных диода при тестировании с помощью измерителя проводимости, полезно для идентификации неизвестного транзистора исключительно по показаниям измерителя.Это также полезно для быстрой функциональной проверки транзистора.

Если бы технику пришлось измерить непрерывность в более чем двух или любых менее чем двух из шести комбинаций измерительных выводов, он или она немедленно узнал бы, что транзистор неисправен (или что это не биполярный транзистор. а скорее что-то другое – отличная возможность, если никакие номера деталей не могут быть указаны для точной идентификации!). Однако модель транзистора с «двумя диодами» не может объяснить, как и почему он действует как усилительное устройство.

Схемы транзисторного переключателя

Чтобы лучше проиллюстрировать этот парадокс, давайте рассмотрим одну из схем транзисторного переключателя, используя физическую схему на рисунке ниже, а не схематический символ, представляющий транзистор. Таким образом будет легче увидеть два PN-перехода.

Небольшой базовый ток, протекающий в смещенном в прямом направлении переходе база-эмиттер, позволяет протекать большому току через смещенный в обратном направлении переход база-коллектор.

Диагональная стрелка серого цвета показывает направление потока электронов через переход эмиттер-база.Эта часть имеет смысл, поскольку электроны текут от эмиттера N-типа к базе P-типа: переход явно смещен в прямом направлении.

А вот переход база-коллектор – совсем другое дело. Обратите внимание, как толстая стрелка серого цвета указывает в направлении потока электронов (вверх) от базы к коллектору. Поскольку основание выполнено из материала P-типа, а коллектор из материала N-типа, это направление электронного потока явно противоположно направлению, обычно ассоциируемому с PN-переходом!

Обычное PN-соединение не допускает этого «обратного» направления потока, по крайней мере, без существенного сопротивления.Однако насыщенный транзистор оказывает очень слабое сопротивление электронам на всем пути от эмиттера до коллектора, о чем свидетельствует освещение лампы!

Встречные диоды

Очевидно, что здесь происходит что-то, что противоречит простой объяснительной модели биполярного транзистора «с двумя диодами». Когда я впервые узнал о работе транзисторов, я попытался построить свой собственный транзистор из двух последовательно включенных диодов, как показано на рисунке ниже.

Пара соединенных друг с другом диодов не работает как транзистор!

Моя схема не работала, и я был озадачен.Каким бы полезным ни было описание транзистора «два диода» для целей тестирования, оно не объясняет, как транзистор ведет себя как управляемый переключатель.

В транзисторе происходит следующее: обратное смещение перехода база-коллектор предотвращает ток коллектора, когда транзистор находится в режиме отсечки (то есть, когда ток базы отсутствует).

Если переход база-эмиттер смещен в прямом направлении управляющим сигналом, обычно блокирующее действие перехода база-коллектор отменяется, и через коллектор разрешается ток, несмотря на то, что электроны проходят через него «неправильным путем». PN переход.

Это действие зависит от квантовой физики полупроводниковых переходов и может иметь место только тогда, когда два перехода правильно разнесены и концентрации легирования трех слоев правильно пропорциональны.

Два диода, соединенные последовательно, не соответствуют этим критериям; верхний диод никогда не может «включиться» при обратном смещении, независимо от того, сколько тока проходит через нижний диод в контуре базового провода. См. Раздел «Биполярные переходные транзисторы», глава 2, для получения более подробной информации.

То, что концентрации легирования играют решающую роль в особых возможностях транзистора, также подтверждается тем фактом, что коллектор и эмиттер не являются взаимозаменяемыми. Если рассматривать транзистор просто как два соединенных друг с другом PN перехода или просто как простой сэндвич из материалов N-P-N или P-N-P, может показаться, что любой конец транзистора может служить коллектором или эмиттером.

Это, однако, неправда. При подключении «в обратном направлении» в цепи ток база-коллектор не сможет управлять током между коллектором и эмиттером.Несмотря на то, что эмиттерный и коллекторный слои биполярного транзистора имеют одно и то же легирование типа (N или P), коллектор и эмиттер определенно не идентичны!

Ток через переход эмиттер-база пропускает ток через переход база-коллектор с обратным смещением. Действие базового тока можно представить как «открытие затвора» для тока через коллектор.

Более конкретно, любая заданная величина тока эмиттер-база допускает ограниченную величину тока база-коллектор.На каждый электрон, который проходит через переход эмиттер-база и далее через базовый провод, через переход база-коллектор проходит определенное количество электронов, и не более того.

В следующем разделе это ограничение тока транзистора будет исследовано более подробно.

Обзор

При тестировании мультиметром в режимах «сопротивление» или «проверка диода» транзистор ведет себя как два соединенных друг с другом PN (диодных) перехода.

PN-переход эмиттер-база имеет немного большее прямое падение напряжения, чем PN-переход коллектор-база, из-за более сильного легирования полупроводникового слоя эмиттера.

Переход база-коллектор с обратным смещением обычно блокирует прохождение любого тока через транзистор между эмиттером и коллектором. Однако этот переход начинает проводить, если ток проходит через базовый провод. Базовый ток можно рассматривать как «открытие затвора» для определенного ограниченного количества тока через коллектор.

Тест транзисторов

для идентификации клемм, типа и состояния. – Все о технике

Как выполнить тест транзистора для определения клемм, типа (NPN или PNP) и состояния (хорошее или плохое)

Как мы знаем, транзистор является наиболее часто используемым компонентом в любом проекте, схеме или устройстве, но вы не можете использовать его до испытания транзистора.Самая важная задача в любом проекте или построении схемы – это знать « Как выполнить тест транзистора ». Этот тест транзистора поможет вам в идентификации терминала , NPN / PNP и Хорошие / поврежденные транзисторы .

Этот тест применим только для транзисторов BJT . Итак, перед любым тестом транзистора нам нужно узнать о структуре биполярного транзистора .

Транзистор (БЮТ)

BJT (Bipolar Junction Transistor) – это трехконтактный полупроводниковый прибор.Он состоит из двух переходных диодов P-N , соединенных вместе, образующих три слоя, известных как Base, Emitter & Collector .

Существует два типа транзисторов в зависимости от полярности слоев.

НПН

В этом BJT основание , то есть слой , легированный P, , зажат между N-легированными слоями , известными как Collector & Emitter .

Разница между коллектором и эмиттером заключается в том, что эмиттер представляет собой сильно легированный слой .

NPN соответствует двум диодам, соединенным вместе клеммой анода, как показано на рисунке ниже.

Также читайте: Разница между силовым трансформатором и распределительным трансформатором

PNP Транзистор

PNP состоит из слоя , легированного азотом ( Base ), зажатого между слоями , легированными P, известным как коллектор и эмиттер .

Транзистор

PNP соответствует двум диодам, катодный вывод этих двух диодов сплавляется вместе, как показано на рисунке ниже.

Также прочтите: Как проверить реле?

В этом тесте транзисторов используется функция проверки диодов мультиметра. Итак, для этого теста транзистора вам нужно знать о тесте диода .

режим проверки диодов:

Прямое смещение P-N переход: мультиметр считывает напряжение и подает звуковой сигнал.

Соединение P-N с обратным смещением: мультиметр показывает OL (превышение предела)

Идентификация терминала

Первым шагом в тесте транзистора является идентификация выводов (основание , эмиттер и коллектор ) транзистора.

Для начала нужно обозначить выводы транзистора номерами 1,2,3 . Для этого возьмите транзистор плоской стороной к себе и начните с левой стороны, как показано на рисунке ниже.

Читайте также: Тиристор | Его работа, типы и применение

Идентификация базового терминала
  • Перевести мультиметр в режим проверки диодов .
  • Поместите черный (общий) зонд и красный зонд на любые две клеммы одновременно.
  • Проверьте все возможные комбинации клемм, например, 1-2 , 1-3 , 2-1 , 2-3 , 3-1 , 3-2 .
  • Две из этих комбинаций должны пройти проверку диодов (показания показывают напряжение от 0,5 В до 0,8 В ), общая клемма в этих двух комбинациях является клеммой Base .
  • Предположим, что комбинации 2-1 и 2-3 проходят проверку диодов, тогда 2 является базовым выводом.

Идентификация излучателя и коллектора

После успешной идентификации базового терминала два терминала ( 1 и 3 ) остаются неизвестными. если вы идентифицируете второй терминал, впоследствии вы также узнаете и третий терминал.

  • Установите мультиметр в режим проверки диодов .
  • Запишите показания напряжения клеммы базы с обеих клемм 1 и 3 по очереди.
  • Клемма, имеющая на более высокое напряжение между ними, – это эмиттер .
  • Клемма с более низким напряжением по сравнению с другим Коллектор .

В этом примере предположим, что значение напряжения 2-1 = 0,6 В и 2-3 Значение напряжения = 0,7 В

  • Итак, эмиттер является клеммой 3, а коллектор – клеммой 1.

Также прочтите: Как проверить диод и методы тестирования диодов, светодиодов и стабилитронов

Тип: NPN или PNP

Следующим шагом в тесте транзистора является определение типа передатчика: NPN или PNP .

Этот шаг зависит от результатов вышеуказанного теста транзистора.

Тест NPN
  • Перевести мультиметр в режим проверки диодов .
  • Поместите красный зонд (положительный) на базовую клемму и черную клемму (общий или отрицательный) на эмиттер и коллектор по очереди.
  • Если они проходят проверку диодов, это означает, что переходы имеют прямое смещение и это транзистор NPN .

Если вы не знаете терминалы.

  • Установить мультиметр в режим проверки диодов .
  • Проверьте все шесть комбинаций клемм для проверки диодов.
  • Обратите внимание на две комбинации , , у которых тест диодов положительный (мультиметр издает звуковой сигнал или показывает напряжение).
  • Если общая клемма в этих двух комбинациях подключена к красному щупу мультиметра, транзистор NPN .
Тест PNP Тест транзистора

PNP немного отличается от теста транзистора NPN .

  • Переведите мультиметр в режим проверки диодов .
  • Соедините датчик Black (общий) с основанием и датчик Red с эмиттером и коллектором по очереди.
  • Если обе эти комбинации проходят проверку диодов, транзистор PNP .

Если вы не знаете терминалы.

  • Проверьте все (шесть) возможных комбинаций клемм для проверки диода .
  • Обратите внимание на две комбинации , которые проходят проверку диодов.
  • Если общая клемма в этих двух комбинациях подключена к Black или общему щупу мультиметра, то используется транзистор PNP .

Проверка транзистора (исправна или повреждена)

Этот тест транзистора помогает нам определить, является ли транзистор исправным или поврежденным .

Установите мультиметр в режим проверки диодов и проверьте все возможные комбинации для проверки диодов. Запишите показания для каждой комбинации.

Если транзистор удовлетворяет показаниям, приведенным в таблице ниже, это хороший .

Если показания не совпадают с приведенной выше таблицей, транзистор поврежден и его необходимо заменить .

Вы также можете прочитать:

Неисправности транзисторов

  • Раздел 7.3 Тестовые транзисторы
  • • Двухдиодная модель для BJT.
  • • Определение соединений транзисторов.
  • • Тестирование BJT.
  • • Тестирование полевых транзисторов.
  • • Тестирование полевых МОП-транзисторов

Модель с двумя диодными транзисторами

Рис.7.3.1 Модель двухдиодного транзистора.

Как показано на рис. 7.3.1, независимо от того, является ли транзистор (а) типом NPN или (б) биполярным транзистором типа PNP, он состоит из двух диодных переходов, перехода база-эмиттер и перехода база-коллектор.В целях тестирования их можно представить себе просто как два диода с одним общим соединением, то есть с базой. Итак, чтобы проверить транзистор, вам просто нужно проверить прямое и обратное сопротивление каждого из этих переходов. Однако для этого сначала необходимо выяснить, какой штифт какой.

План A – Используйте лист данных производителя

Лучший способ проверить функции контактов – воспользоваться таблицей данных производителя. Практически каждый транзистор, когда-либо созданный, имеет свой собственный лист данных в Интернете.Просто введите номер транзистора в строку поиска в Интернете, и вы найдете несколько сайтов, на которых публикуются нужные вам данные. Вы также должны найти схему в таблице данных, показывающую соединения контактов транзистора (распиновку), где показаны контакты коллектора, базы и эмиттера, а также любые варианты. Если вы не можете найти нужную информацию, придется прибегнуть к плану B.

Рис.7.3.2 Общие транзисторные блоки.

Plan B – Определение функций выводов путем просмотра информации о корпусе транзистора.

Что делать, если вы не можете найти идентификационный номер жизненно важного транзистора на самом транзисторе? Еще не все потеряно; вы все еще можете найти функции булавки, немного поработав детективом. Если транзистор, который вы тестируете, имеет металлический корпус, как, например, на схемах компоновки обычных корпусов TO18, TO3, TO126, TO202, TO72 и т. Д., Это полезно. К коллектору почти всегда присоединяется металлический корпус или зона радиатора, чтобы тепло отводилось легче. Это означает, что если вы измеряете сопротивление от корпуса или металлической монтажной области к каждому контакту по очереди, один контакт, который измеряет нулевое сопротивление, является коллектором.Однако нам действительно нужно найти базу. В корпусах транзисторов, таких как TO39, это просто; эмиттер почти всегда находится рядом с металлическим язычком, а коллектор подсоединен к банке.

Обратите внимание, что часто это делает основание центром трех соединений – но это не всегда так; не полагайтесь на то, что база находится в центре. Изучите распространенные типы пакетов, показанные на рис. 7.3.2. Возможны вариации даже в пределах одного и того же типа упаковки. Так что, если план B не решил загадку, не беспокойтесь, всегда есть план C.

Plan C – Тестирование транзисторов с неизвестными выводами.

Еще один полезный способ найти базу – это измерить сопротивление между различными контактами. Для начала представьте, что мы подозреваем, что неизвестный транзистор может быть типа NPN (они гораздо более распространены, чем PNP в современных схемах), и он может быть неисправным

Рис.7.3.3 Определение выводов транзисторов и поиск неисправных транзисторов


.

Использование таблицы поиска неисправностей

Следуйте инструкциям в графах 1, 2 и 3

Если вас направят к блоку 4, и оба теста дают показания от 500 Ом до 1 кОм, молодцы! Вы нашли базовый вывод с первой попытки, и в поле 5 сообщается, что вы тестируете транзистор NPN.

В качестве альтернативы, если оба измерения указывают на бесконечность, вы перейдете к блоку 6, так как положительный вывод не был на базе. Так что вернитесь к тесту 2 и попробуйте еще раз, подключив положительный провод к другому контакту. Повторяйте этот тест, пока не найдете основной штифт.

Или, если оба измерения на шаге 4 показывают бесконечность, либо транзистор неисправен (один или оба перехода имеют разомкнутую цепь), либо транзистор имеет тип PNP. Поэтому вам нужно начать снова, но на этот раз с помощью отрицательного вывода измерителя, чтобы найти базовый штифт.

Если в тесте 3 один или оба теста показывают 0 Ом (короткое замыкание), и вы случайно не коснулись положительного и отрицательного выводов вместе во время тестов, транзистор неисправен из-за короткого замыкания одного или обоих переходов.

Диагностическая таблица проверяет биполярный транзистор независимо от того, знаете ли вы, какие контакты какие или нет, но –

Если вы уже знаете распиновку

Вот сокращенная версия для подтверждения неисправности известного транзистора.Если все тесты прошли успешно, транзистор в порядке. Если какие-либо тесты не пройдут, транзистор выброшен в мусорное ведро.

1. Проверить сопротивление между коллектором и эмиттером.

2. Затем поменяйте местами положительное и отрицательное подключение счетчика. Если транзистор исправен, в обоих направлениях должно быть показание бесконечности.

Теперь подключите положительный провод измерительного прибора к базе и проверьте сопротивление обоих переходов, подключив отрицательный измерительный щуп (3) к коллектору, а затем (4) к эмиттеру.В обоих случаях вы должны получить типичное значение прямого сопротивления от 500 Ом до 1 кОм.

Наконец, поменяйте местами подключения счетчика, чтобы отрицательный провод был подключен к базе. Подключите положительный зонд (5) к коллектору, затем (6) к эмиттеру. Оба соединения теперь должны показывать бесконечность.

Тестирование полевых транзисторов

Рис.7.3.4 Диод JFET Модель

Полевые транзисторы

сконструированы иначе, чем биполярные транзисторы, и поэтому требуют других методов тестирования.Сначала рассмотрим схемы JFET на рис. 7.3.4, которые показывают путь сток / исток в виде единого блока кремния типа N или P, а затвор – как простой диод, который имеет либо анод (в полевых транзисторах с каналом P), либо катод ( в N-канальных полевых транзисторах), подключенных непосредственно к тракту сток / исток. Поэтому вместо того, чтобы тестировать два PN перехода, как в BJT, в JFET нам нужно проверить только один переход.

Первое, что нужно знать перед тестированием подозрительного JFET, – это распиновка, как и у любого другого транзистора, ее можно получить, загрузив лист данных для конкретного интересующего JFET.

Рис.7.3.5 2N3819 Паспорт.

После идентификации контактов источника, стока и затвора следующие тесты цифрового измерителя должны выявить состояние полевого транзистора:

  • 1. Переключите измеритель в режим проверки диодов.
  • 2. Измерьте сопротивление между источником и сливом с помощью положительного провода измерителя на сливном штыре.
  • 3. Поменяйте местами провода измерителя (положительный на источник) и снова снимите показания сопротивления.

Результаты испытаний 1.и 2. обычно должны составлять от 130 до 180 Ом, но это может варьироваться в разных полевых транзисторах JFET. Если сопротивление кажется подозрительно низким, это может означать, что на затворе с очень высоким импедансом имеется остаточное напряжение из-за емкости затворного перехода. Чтобы устранить эту возможность, закоротите затвор и источник, на мгновение коснувшись обоих контактов вместе, затем повторите тесты 1. и 2. Показание 0 Ом или бесконечность означает, что JFET неисправен.

  • 4. Предполагая, что шаги 2 и 3 в порядке, проверьте сопротивление между затвором и источником с помощью положительного измерительного щупа на выводе затвора.Ожидайте сопротивление от 700 Ом до 1 кОм. Это прямое сопротивление диода затвора.
  • 5. Удерживая положительный датчик измерителя на затворе, переместите отрицательный зонд к сливу и проверьте сопротивление между затвором и сливом. Ожидайте аналогичных результатов для теста 4.
  • 6. Теперь поменяйте местами подключения измерителя и проверьте обратное сопротивление диода затвора, поместив отрицательный щуп на вывод затвора, а положительный щуп на вывод истока. Сопротивление теперь должно быть бесконечным.
  • 7. Наконец, проверьте сопротивление затвора для слива, оставив отрицательный зонд на затворе и переместив положительный зонд к штифту слива. Снова чтение должно быть бесконечным.

Рис. 7.3.6 JFET в антистатической пене


.

Во всех этих тестах вам следует по возможности воздерживаться от работы с JFET. В идеале при работе с полевыми транзисторами любого типа вы должны работать на рабочей станции ESD (антистатический разряд) или носить антистатический браслет.В качестве альтернативы вы можете, по крайней мере, воткнуть штыри (при условии, что они достаточно длинные) в кусок антистатической пены, например полевые транзисторы, в которых обычно хранятся полевые транзисторы. Тогда сопротивление между штырями позволит избежать накопления статического напряжения, но будет достаточно высоким. чтобы не сильно повлиять на показания сопротивления, которые вы снимаете во время этих тестов.

Тестирование полевых МОП-транзисторов

Первое, что нужно понять о полевых МОП-транзисторах, это то, что они гораздо более чувствительны к повреждению статическим разрядом, чем любые другие типы транзисторов, даже полевые транзисторы.Это связано с тем, что полевые МОП-транзисторы являются транзисторами с изолированным затвором, поэтому затвор полностью изолирован от тракта сток / исток. Это означает, что между затвором и другими выводами существует значительная емкость. Эту емкость можно легко зарядить до любого напряжения, включая чрезвычайно высокие напряжения, которые могут присутствовать на человеческом (вашем) теле, например, просто при ходьбе по комнате с ковровым покрытием. Такое статическое напряжение может легко вывести из строя полевой МОП-транзистор. Поэтому с самого начала следует проявлять осторожность, чтобы не прикасаться к клеммам MOSFET, когда MOSFET не находится в антистатической упаковке или не подключен к цепи.Поэтому для целей этих тестов мы будем предполагать, что тестировщик (вы) будете использовать антистатические методы, как описано в разделе о тестировании JFET. Однако одна мера предосторожности, которую мы не можем использовать, – это вставить MOSFET в антистатическую пену; так как это помешает нашим тестам работать. Поэтому для проведения тестов мы постараемся по возможности не прикасаться к контактам полевого МОП-транзистора и вставить контакты в макетную плату.

Тестовая последовательность полевого МОП-транзистора

Рис.7.3.7 MOSFET на макетной плате.

  • 1. Установите цифровой мультиметр в положение проверки диодов.
  • 2. На мгновение закоротите клеммы затвора и стока вместе с одним из щупов измерителя, чтобы разрядить любую емкость затвора.
  • 3. Подключите положительный датчик измерителя к клемме слива, а отрицательный датчик к клемме источника. Счетчик должен показывать бесконечность.
  • (Если измеритель показывает 0 Ом, попробуйте снова замкнуть затвор и сток с отрицательным проводом измерителя, чтобы убедиться, что любой заряд затвора удален).
  • Подключите положительный провод измерителя к источнику, а отрицательный датчик – к клемме слива. Измеритель должен теперь показать около 500 Ом
  • .
  • То, что вы сейчас проверили, – это обратное и прямое сопротивление внутреннего защитного диода полевого МОП-транзистора.
  • 4. Теперь подключите отрицательный щуп измерителя к клемме источника и на мгновение коснитесь клеммы затвора положительным щупом измерителя. Это на мгновение зарядит базовую емкость, достаточную для включения полевого МОП-транзистора.
  • 5. Подключите положительный зонд к сливу, а отрицательный – к источнику (повторение теста 3). На этот раз измеритель должен показывать 0 Ом, потому что MOSFET теперь включается напряжением, которое вы приложили к затвору.
  • 6. Поменяйте местами провода измерителя (положительный на источник и отрицательный на сток). Сопротивление сток / исток снова должно быть 0 Ом, подтверждая, что полевой МОП-транзистор включен.
  • 7. Чтобы выключить полевой МОП-транзистор, используйте любой датчик для кратковременного замыкания затвора на слив.
  • 8.Убедитесь, что полевой МОП-транзистор теперь выключен, поместив положительный датчик на клемму слива и отрицательный датчик на источник, чтобы убедиться, что сопротивление между стоком и источником равно бесконечности, что еще раз показывает, что при нулевом напряжении на затворе полевой МОП-транзистор находится в выключен, и полевой МОП-транзистор работает правильно.

Заключение.

Проведение тестов JFET или MOSFET поможет вам выявить неисправные полевые транзисторы и лучше понять полевые транзисторы, но также призвано дополнить ваши исследования этих компонентов.Для получения более подробной информации обратитесь к модулю полупроводников 4 (полевые транзисторы), чтобы завершить изучение этих важных компонентов.

Предупреждение. Никогда не работайте с цепями под напряжением, если вы не знаете И ИСПОЛЬЗУЕТЕ безопасные методы работы. Многие цепи, которые получают питание от сети (сети) (а некоторые нет), содержат СМЕРТЕЛЬНОЕ напряжение, а также другие опасности. Работать с цепями под напряжением должен только полностью обученный персонал. Перед тем, как пытаться работать с цепями под напряжением с использованием любой информации, представленной на этом веб-сайте, прочтите важный ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ.

Начало страницы.>

Схема тестера транзисторов – Eleccircuit.com

Это три схемы тестера транзисторов в цепи или печатной плате. Когда ваш проект не работает, тестер электронных деталей или компонентов будет тем, что вам очень нужно. Только мерным транзистором надоело снимать одно измерение за другим. Это тратит время и приводит к повреждению печатной платы. Эта схема помогает облегчить жизнь. Легко использовать, потому что вам не нужно снимать транзистор с печатной платы, все же проверьте ее.Благодаря этому мы значительно экономим время.

Я рекомендую все 3 схемы следующим образом.

Схема тестера транзисторов в цепи

Вы просто знаете только положение ножек транзистора. затем поместите зонд и нажмите S1, легко увидеть светодиодный индикатор хорошего или плохого транзистора. Он использует цифровую КМОП-матрицу NAND серии IC-4011 или CD4011, или MC14011, или TC4011, поэтому полезная ИС очень низкая стоимость. Источник питания, в котором мы используем батарею 9 вольт, для этой цепи имеет низкий ток при измерении в цепи.
Как показано на схеме выше.

Как это сделать
Эта схема очень проста в использовании, поэтому мы используем перфорированную плату, что значительно сокращает время на создание этого проекта. Однако вам следует внимательно проверить схему. Для обеспечения точности.

Эту схему работы вы можете посмотреть видео ниже.

Спасибо

Цепи быстрого тестера транзисторов

Эта схема предназначена только для быстрого определения транзисторов. когда нет времени, или нужно проверить оборудование.

Эта схема имеет простой способ работы. В положении тестовой батареи (выключите переключатель S2). Счетчик с подвижной катушкой 10 мА, последовательно с сопротивлением 600 Ом (R4 + R5).

При подключении к аккумулятору 6В, поэтому ток 10мА (ток подвижной катушки). расходомер с полной шкалой стрелки, имеется в наличии.

При тестировании транзистора. S2 открыт, S3 находится в положении 2 или 3. Ток будет течь через соединение база-эмиттер транзисторов. Это значение можно рассчитать.Разделив падение напряжения на R1 или R2 на его сопротивление.

Когда S3 находится в положении 2, это (6–0,6 В / 560 К = приблизительно 10 мкА). Вот почему стрелочный измеритель показывает полную шкалу.

Это означает, что транзистор также доступен.

Когда S2 находится в положении 2, умножается на коэффициент 100. Скорость увеличения (hFE) транзистора. В положении 3 резистор на выводе базы будет меньше в 10 раз (R1 = 56K). Следовательно, значение необходимо умножить на 10.Для переключателя S1 для переключения используется транзистор NPN или PNP.

Проверка транзистора со звуком

Эта схема используется для точной и быстрой проверки транзистора. Кстати, проверю сказать со звуковым сигналом.

Что касается степени расширения транзистора. Тогда это поможет сократить расходы на покупку дорогостоящего инструмента.

Преобразователь Т1 на картинке является модельным выходным трансформатором, при использовании предотвращает общий в приемном транзисторе общий.

Что касается тренд низкого потребления, используйте батарею 9В, давай умеренно давно.

Королевская утварь – это модельные динамики с сопротивлением 8 Ом. И удобство использования у S1 перед включением-выключением и выбор типа NPN и PNP транзистора для использования S2 нажимайте, когда хотите проверять каждый раз.

Друзья могут подробнее посмотреть в схеме.

Устройство проверки качественных транзисторов с зуммером

Вы проверили транзистор, измерив сопротивление между различными контактами. Иногда возникают проблемы, например, при правильном измерении сопротивления между ногами.Но в реальной схеме это не работает. Потому что при измерении смещения между CE нет.

Следовательно, транзистор обнаружения хороший или плохой точно. транзисторы должны быть впереди. и обратное смещение одновременно. Инжекция электрона или дырки между переходами.

Эта схема является тестовой. Итак, используя реальную схему. Если транзистор тестирует «хорошую» схему, то это источник звука.

А если транзистор плохой. Встроенный источник звука не выходит.Или очень тихим голосом.

Эта схема работы

Начнем с того, что простые нестабильные транзисторы протестируют на работу при малых расходах около 20 мА.
Затем транзисторы проверяются на совместимость с Q1 для генерации частоты около 2 кГц.

Транзисторы Q2 расширяют выход на зуммер. Переключатель S2 действует во время типового испытания транзистора NPN или PNP, переключатель S1 использует пресс для проверки транзисторов.

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

Как определить транзисторы NPN и PNP с помощью мультиметра

Как определить транзисторы NPN и PNP (BJT) с помощью мультиметра?



Представьте себе, что из коробки с компонентами вы выбрали пару биполярных переходных транзисторов (BJT) и не знаете, являются ли они транзисторами типа NPN или PNP … (Почти каждый столкнется с этой проблемой)

В этом посте мы обсудим, как определить транзисторы NPN и PNP с помощью мультиметра…

Прежде чем продолжить, давайте освежим информацию о том, как идентифицировать выводы транзистора.

Идентификация клемм BJT:

Мы знаем, что биполярный переходной транзистор имеет три вывода, а именно

  1. Излучатель (E)
  2. База (B)
  3. Коллектор (C)

Транзисторы доступны на рынке в различных корпусах. Поговорим о пакете ТО-92.

Держите транзистор так, чтобы плоская поверхность была обращена к вам, как показано на рисунке ниже:
Теперь, начиная слева, отметьте 1,2 и 3.Их соответственно

  1. Излучатель (E)
  2. База (B)
  3. Коллектор (C)

Условное обозначение BJT приведено ниже:

Определение типов BJT:

Оба транзистора NPN и PNP внешне похожи. Мы не можем различить их, увидев их. Нам понадобится мультиметр для определения типа БЮТ.

Запомните следующие моменты:

  1. Транзистор внутри имеет два диода (NPN ≡ N – P – N ≡ NP Junction + PN Junction и PNP ≡ P – N – P ≡ PN Junction + NP Junction).
    то есть, эмиттер-база – это один PN переход (диод), а база для коллектора – другой PN-переход (диод).
  2. В режиме диода мультиметр будет показывать напряжение, когда мы поднесем положительный щуп мультиметра к аноду диода, а отрицательный щуп к катоду.
  3. Если положительный зонд мультиметра подключен к катоду диода, а отрицательный – к аноду, то он не будет давать никакого напряжения (показывает ноль).
Шаги по идентификации транзистора типа NPN:
  1. Держите мультиметр в диодном режиме.
  2. Держите положительный щуп на центральном штыре (основании) транзистора.
  3. Коснитесь отрицательным щупом контакту 1 (эмиттер). Вы увидите напряжение на мультиметре.
  4. Аналогичным образом прикоснитесь отрицательным щупом к контакту 3 (коллектор) по отношению к контакту 2. Вы увидите напряжение на мультиметре.
  5. Это гарантирует, что это транзистор NPN. Логика, лежащая в основе этого, в NPN-транзисторе
    Эмиттер (E) – Материал типа N – Эквивалент катоду диода
    База (B) – Материал типа P – Эквивалент аноду диода
    Коллектор (C) – Материал типа N – Эквивалент катодному диоду
  6. Если положительный зонд мультиметра подключен к аноду, а отрицательный – к катоду, то он покажет напряжение.Если соединения поменять местами, значение не будет отображаться.
Шаги для идентификации транзистора типа PNP:
  1. Держите мультиметр в диодном режиме.
  2. Держите положительный щуп на контакте 1 (эмиттер) транзистора.
  3. Коснитесь отрицательным датчиком центрального штифта (основания). Вы увидите напряжение на мультиметре.
  4. Аналогичным образом прикоснитесь отрицательным щупом к центральному штырю (основанию) относительно штифта 3 (коллектора). Вы увидите напряжение на мультиметре.
  5. Это гарантирует, что это транзистор PNP. Логика, лежащая в основе этого, заключается в том, что в PNP-транзисторе
    Эмиттер (E) – Материал типа P – Эквивалентен аноду диода
    База (B) – Материал типа N – Эквивалентен катоду диода
    Коллектор (C) – Материал типа P – Аналог анода диода
  6. Если положительный зонд мультиметра подключен к аноду, а отрицательный – к катоду, то он покажет напряжение. Если соединения поменять местами, значение не будет отображаться.


С помощью вышеупомянутых шагов мы можем идентифицировать транзисторы NPN и PNP с помощью мультиметра. Как мы можем гарантировать, что транзисторы находятся в хорошем состоянии и вышли из строя? Прочтите, пожалуйста, пост Как проверить транзистор с помощью мультиметра?

Вы также можете прочитать:

Как работает люминесцентная лампа?
Как контролировать скорость параллельных двигателей постоянного тока?
Сравнение электрических и магнитных цепей
MOSFET и JFET Сравнение

Пожалуйста, оставьте свои комментарии ниже…

Как проверить биполярный транзистор – AntiMath

Как проверить биполярный транзистор

опубликовано в электро 4 ноября 2012 г. –

Этот пост относится к тому, как протестировать биполярный транзистор (BJT) с помощью омметра .

Биполярный транзистор имеет два перехода PN ; PN-переход в основном ведет себя как простой диод. Биполярные транзисторы бывают двух типов, NPN и PNP, в зависимости от того, как база транзистора легирована .

Простой способ проверить исправность транзистора (при условии, что у вас есть только омметр ) – использовать омметр для проверки каждого из двух переходов.

Примечание: вы можете использовать любой тип омметра (аналоговый или цифровой)

Установите омметр на домен X1 и:

Шаг 1: Подключите красный щуп к базе (B) транзистора, а черный щуп к эмиттеру (E)

Теперь мы тестируем переход PN между базой и эмиттером (BE).

Шаг 2: Подключите красный щуп к базе (B) транзистора, а черный щуп к коллектору (E)
Теперь мы проверим соединение PN между базой и коллектором (BC).

Если вы получаете показания (выше 0 Ом) в обоих случаях, то соединения в порядке, и поскольку красный зонд был подключен к базе , это означает, что транзистор NPN типа .(Вы НЕ должны получать никаких показаний (∞Ω), если черный зонд подключен к базе.)

Шаг 3: Если вы не получили показания на шагах 1 и 2, переместите черный датчик на базу (B) и повторите шаги 1 и 2

Если вы получаете показания, как в шагах 1 и 2, но с черным датчиком , подключенным к базе, и вообще нет показаний с красным датчиком, подключенным к базе , это означает, что ваш транзистор также исправен, но не соответствует требованиям. PNP тип .

Резюме:

  • Красный датчик , подключенный к базе, и показания с помощью датчика , черного , подключенного как к эмиттеру, так и к коллектору (по одному) => транзистор в порядке и имеет значение NPN .
  • Черный зонд , подключенный к базе, и показания с помощью красного зонда , подключенного как к эмиттеру, так и к коллектору (по одному) => транзистор ХОРОШО и соответствует PNP .
  • Оба вышеуказанных случая, но отсутствие показаний (∞Ω) или короткое замыкание (0Ω) означает, что транзистор перегорел.

Песочница | Транзисторная вики | Фэндом

«Не знаю, чего я ожидал, но не этого». – Неизвестно

Песочница – это полускрытая область, в которую можно попасть через специальные двери, называемые бэкдорами, разбросанные по Cloudbank. Он доступен после победы над Сибил Рейс.

Внешний вид []

Песочница выглядит как островной пляж, окруженный водой, на котором растет корявое дерево.За ним стоит красочный закат на звездном небе с сеткой.

В ветвях дерева есть несколько дверей, каждая из которых ведет к дополнительным уровням испытаний. Кроме того, на острове есть гамак, заблудший Фетч, которого Неизвестный называет Луной, и пляжный мяч. Здесь также можно найти музыкальный автомат, а дополнительные музыкальные треки для него можно получить с помощью бонусных заданий.

Мероприятия []

Помимо использования дверей, Красный может размышлять о природе Песочницы, используя гамак; увеличьте количество отскоков пляжного мяча, включите музыку на музыкальном автомате и, после второго или третьего посещения, отправьте Луну лаять на мяч.Самая верхняя ветвь дерева имеет статус «На рассмотрении».

Двери []

Двери на ветвях деревьев ведут к различным бонусным задачам, которые можно выполнить, чтобы получить больше опыта и музыкальных треков для музыкального автомата. Изначально доступны только несколько дверей, но по мере прохождения игроком игры они откроются и станут доступными.

Каждая дверь содержит вызов, основанный на определенной теме (например, тест планирования автоматически переводит игрока в режим хода () и ставит перед ним задачу уничтожить все процессы на поле в пределах одного хода ()).За каждое выполненное задание вы получите опыт и музыкальный трек, но также закроете соответствующую дверь. Однако дверь можно открывать повторно определенное количество раз на протяжении всей игры, и каждое повторное открытие открывает новое испытание. Единственным исключением из этого правила является дверь, ведущая к практическому тесту, которая всегда остается открытой и предназначена для того, чтобы игрок мог экспериментировать с различными комбинациями функций.

Стоит отметить, что практически невозможно открыть все двери испытаний за одно прохождение – чтобы открыть их все, потребуется второе прохождение в режиме рекурсии.

Есть 6 дверей в сгнившее дерево:

  • Speed ​​Test – уничтожить весь процесс, используя определенные функции, в отведенное время.
  • Практический тест – Место, где можно расслабиться и поэкспериментировать с ничего не подозревающими Процессами в мире.
  • Тест стабильности – Выдержите натиск процесса, используя набор функций в течение указанного периода времени.
  • Тест планирования – уничтожить весь процесс, используя определенные функции, за один ход ().
  • Performance Test – Настройте случайно выбранные функции и уничтожьте волны процесса.
  • Агентский тест – Сразитесь с копией Красного с ее собственным Транзистором.

Связанные достижения []

Общая информация []

  • Доступ к бэкдорам предоставляется с разрешением аутентификатора, которое пользователь получает как часть повышения уровня пользователя 4 после победы над Сибил. Разрешение показывает скрытые бэкдоры и разрешает вход.
  • Есть ошибка, которая после завершения всех тестов; если тест производительности был завершен в последний раз, он не восстановит свое имя и продолжит состояние «Доступ запрещен».
  • Уединенная, непринужденная атмосфера Песочницы контрастирует с общительным образом Сибил, ее создательницы. Тем не менее, присутствие песен Рэда на музыкальном автомате перекликается с одержимостью Сибиллы, и вариация ее отличительного зонтика стоит у основания дерева.
  • Если Красный входит в песочницу, пока Транзистор находится под воздействием Спайна, Транзистор вернется в нормальное состояние.Однако он вернется под эффекты Spine, как только Красный выйдет из песочницы и вернется в Cloudbank.

Галерея []

.

Добавить комментарий

Ваш адрес email не будет опубликован.
