Содержание

принцип работы, конструкция, схемы подключения

Качественное выполнение тех или иных технологических процессов в современном мире обеспечивается за счет высокоточного и дорогостоящего оборудования. Работа которого напрямую зависит от качества поставляемой электроэнергии и состояния электроснабжающих линий. Увы, далеко не все отечественные сети способны обеспечить безопасный режим работы для них, из-за чего создается угроза поломки. Для предотвращения которой используются специальные защитные устройства – реле контроля фаз (РКФ).

Они позволяют отключить нагрузку в случае каких-либо неисправностей в питающей сети. Все что может нести угрозу для оборудования и влияет на результативность его работы или технологический процесс, воспринимается как сигнал к немедленному обесточиванию и реле контроля переводит коммутирующие элементы в отключенное положение.

Конструкция и принцип работы

Конструктивное исполнение релеРис. 1. Конструктивное исполнение реле на примере устройства CKF-2BT

Конструктивно устройство включает в себя входные и выходные контакты, индикаторы нормального электроснабжения и аварийной ситуации, регуляторы, обозначенные на схеме соответствующими номерами (рисунок 1):

  1. Индикатор аварийной ситуации;
  2. Индикатор подключенного питания нагрузки;
  3. Потенциометр, позволяющий выбирать нужный режим;
  4. Регулятор уровня асимметрии;
  5. Регулятор снижения напряжения;
  6. Потенциометр, позволяющий регулировать временную уставку срабатывания.

Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Они зависят от назначения конкретного реле и сферы применения.

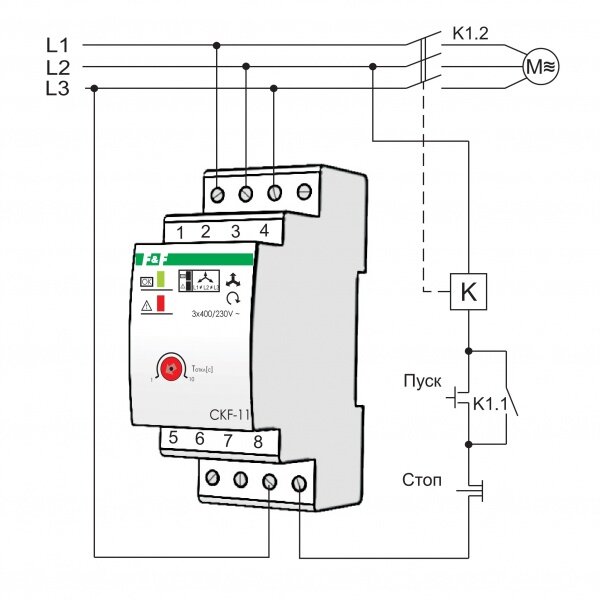

Принципиальная схема работыРис. 2. Принципиальная схема работы

В нормальном режиме к цепи питания от источника ЭДС E1 (рисунок 2) подается напряжение к потребителю, будь то двигатель, станок или другое оборудование. Реле контроля фаз R подключается в отпайку через соответствующие клеммы, обозначенные на схеме, как L1, L2, L3 и нулевым проводом N. Внутри устройства собрана логическая схема на транзисторах, которая посылает сигнал с выходных контактов на разрыв катушки пускателя P для отключения. При необходимости сигнал отключения можно настроить как для обесточивания потребителя, так и отключения внешней электрической сети.

В случае аварийной ситуации – пропадания одной из фаз, короткого замыкания, резкого увеличения токов, изменяется гармоническая составляющая электрических параметров сети. На что реагирует устройство защиты и посылает по цепям питания через клеммы 24 и 21 на катушку контактора соответствующий сигнал на отключение.

После срабатывания силовых контактов в практике электроснабжения потребителей может произойти естественное восстановление параметров питающей сети, при которой произойдет выравнивание фаз. При этом реле возвратит контакты во включенное положение, за счет чего реализуется система АПВ и на обмотки двигателя или другого потребителя возобновится подача напряжения.

За счет кнопок «Пуск» и «Стоп» можно осуществлять ручное управление питанием электрического прибора.

Назначение и функции

Данная технология применяется в сети трехфазных нагрузок. Наиболее востребована для защиты электродвигателя синхронного или асинхронного, трехфазных станков высокой точности, технологичной электроники, насосов. Заметьте, что неправильное чередование фаз приведет к низкой эффективности его работы, перегреву и снижению уровня изоляции, что может привести к пробою.

Применяется для следующих целей:

  • Для коммутации преобразовательного оборудования, которому важно соблюдение последовательности фаз: источников питания, выпрямителей, инверторов и генераторов;
  • Для систем АВР (введения в работу резервных источников питания) или подключения системы аварийного освещения;
  • Для специального оборудования – станков, крановых установок, мощность которых составляет не более 100 кВт;
  • Для электроприводов трехфазных двигателей, имеющих мощность не более 75 кВт.

Для коммутации однофазной нагрузки данное устройство не используется.

В целом реле контроля фаз применяется для различного промышленного и бытового оборудования и является обязательным предохранителем для тех схем управления, в которых требуется постоянный мониторинг величины напряжения и других параметров внешних линий.

В трехфазных сетях осуществляет контроль:

  • уровня напряжения, реализуемая, в преимущественном большинстве, для оборудования такого класса в случаях, когда его величина выходит за установленные пределы;
  • чередования фаз – выполнит коммутацию в случае аварийного слипания фаз или при их неверном расположении  относительно питающих вводов оборудования;
  • пропадания фазы – производит отключение потребителя в случае обрыва фазы и последующего отсутствия напряжения;
  • перекоса фаз – производит коммутацию в случае изменения фазного или линейного напряжения по отношению к номинальному значению.

Преимущества реле контроля фаз

В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ:

  • в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока;
  • позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов;
  • в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам;
  • способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции;
  • не требует формирования дополнительной трансформации со стороны рабочего напряжения.

В отличии от реле, работающих только по напряжению обеспечивает действующую защиту от регенерированного напряжения, вырабатываемого обратными ЭДС. В случае, когда одно из фазных напряжений пропадает, двигатель продолжает набирать достаточный уровень энергии с остающихся двух. При этом в обесточенной фазе будет генерироваться ЭДС от вращения ротора, который продолжает крутиться от двух фаз в аварийном режиме.

Из-за того, что контакторы электродвигателей не размыкаются от реле при такой работе, возникает риск повреждения электрической машины с ее дальнейшей поломкой. Реле контроля, в свою очередь, способно обнаружить смещение фазового угла, за счет чего обеспечивается полноценная защита.

Такая функция особенно актуальна, когда рабочий режим двигателя, в случае его реверсивного вращения, способен повредить вращаемый элемент или травмировать работника. Как правило, такая ситуация возникает при внесении изменений во время обесточивания электрической машины, смене фазных нагрузок, порядка чередования фаз и прочих.

Технические характеристики

Среди технических параметров, реализуемых реле контроля фаз необходимо выделить:

  • питающее напряжение;
  • диапазон контроля перенапряжения;
  • диапазон снижения уровня напряжения;
  • границы временной задержки для включения после скачка напряжения;
  • границы временной задержки для включения после падения напряжения;
  • время, расходуемое на отключение в случае пропадания фазы;
  • номинальный ток на контактах электромагнитного реле;
  • количество контактов для совершения коммутационных опраций;
  • мощность устройства;
  • климатическое исполнение;
  • механическая и электрическая износоустойчивость.

Схема подключения определяет порядок чередования фаз, поэтому нормальное питание нагрузки возможно при условии их правильного соблюдения на этапе монтажа и настройки.  При этом существует возможность регулировки задержки коммутации для различных режимов работы устройства. Таким образом, для двигателей, в момент пуска можно отстроить время задержки срабатывания от 1 до 3 сек, для выдержки пусковых токов.

То же относиться к возможности отстройки аварийного срабатывания в случае перегрузки фаз, где время до коммутации можно регулировать от 5 до 10 сек.

Обзор популярных реле контроля фаз

  • Реле РНПП-311 украинского производства является одним из наиболее популярных и подходящих для сетей постсоветского пространства. Аббревиатура расшифровывается как реле напряжения, перекоса и последовательности фаз. Современные модификации, в дополнение к стандартным параметрам способны отслеживать еще и частоту напряжения.
  • OMRON K8AB данная модель осуществляет контроль не только за снижением, но и за превышением уровня напряжения, выполняя тем самым функции ограничителя или разрядника, причем, куда более эффективно. Имеет ряд модификаций, отличающихся регулировками порогов срабатывания и техническими параметрами.
  • Carlo Gavazzi DPC01 отличается двумя реле на выходных клеммах устройства. Имеет несколько точек регулировки различных параметров, и переключатель режимов. Предоставляет 7 возможных функций по выставлению задержек, интервалов или цикличных функций.
  • Реле ЕЛ-11 отечественного производства контролирует параметры электрической сети, может применяться как в закрытых отапливаемых, так и в не отапливаемых помещениях. Устанавливается в любом положении, но требует защиты от прямого попадания на них солнечных лучей и атмосферной влаги.

Типичные схемы подключения

В большинстве случаев, на корпусе каждого устройства производителем устанавливаются все необходимые данные о способе подключения конкретного реле. Для примера заберем несколько схем известных производителей:

Схема подключения РНПП-311Схема подключения РКФ РНПП-311

На схеме показано  подключение клеммного ряда к соответствующим фазам линии L1, L2, L3 и нейтрале N. На выходе возможно получить две цепи управления «Выход 1» и «Выход 2», отличающиеся по уровням напряжений.

Схема подключения реле OMRONСхема подключения реле OMRON

Питание осуществляется по вводным каналам L1, L2, L3 и через нейтраль N. На выходе получается два варианта  трехфазная трехпроводная система и трехфазная четырехпроводная, для работы с соответствующим коммутатором.

Схема подключения РКФ Carlo GavazziСхема подключения РКФ Carlo Gavazzi

В отличии от предыдущих вариантов клеммы вводов L1, L2, L3 запитываются через предохранители. Блок регулировки параметров позволяет отстраивать соответствующий режим работы и пределы отключения по ним. Два выхода с возможностью ручной коммутации посылают управленческие сигналы на переключение тех или иных устройств.

Последние две схемы демонстрируют работу вторичных цепей отключения нагрузки с соответствующей временной задержкой по этим клеммам. Как видите, все схемы подключения имеют идентичные компоненты, предназначенные для отслеживания всех параметров сети, способных сигнализировать сбой в электроснабжении трехфазных потребителей.

www.asutpp.ru

Схема Подключения Реле Контроля Фаз

В некоторых реле предусмотрена возможность изменения уставок по верхнему и нижнему пределу U, а также T времени срабатывания. Выбор реле Выбор нужного нам типа реле зависит непосредственно от технических характеристик подключаемого устройства и самого реле.



Видео Задачей автоматических выключателей является защита от перегрузок и коротких замыканий, а УЗО , устанавливаемые вместе с ними, защищают от токовых утечек. Схема подключения и монтаж реле напряжения Большинство реле монтируются в распределительном щитке на DIN-рейку.

Выводы и полезное видео по теме Видеоролик посвящен описанию и обзору отдельно взятого изделия от компании EKF.
Реле контроля фаз одномодульные (РКФ) от EKF. Автоматический выключатель

Рассмотрим, какое реле лучше выбрать нам на примере подключения АВР автомата ввода резервного питания. Плюсы использования устройств Преимущественная сторона токовых защитных реле по отношению к реле контроля напряжения очевидна.

При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров, если они в норме реле включается контакты размыкаются, контакты — замыкаются. Принципиальная схема работы В нормальном режиме к цепи питания от источника ЭДС E1 рисунок 2 подается напряжение к потребителю, будь то двигатель, станок или другое оборудование.

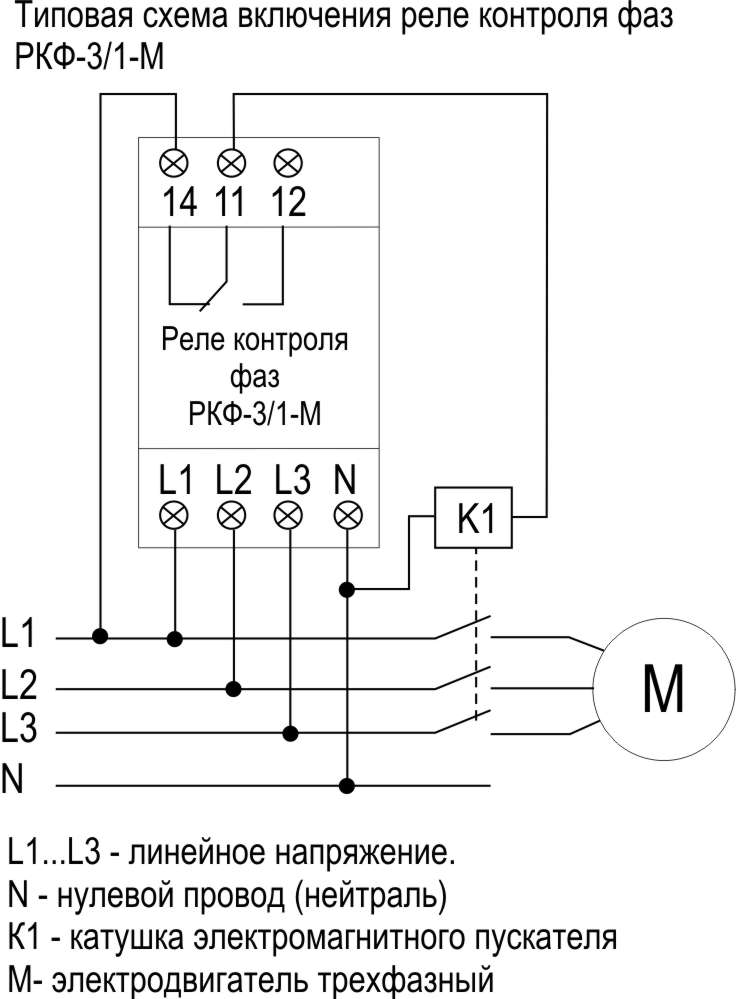

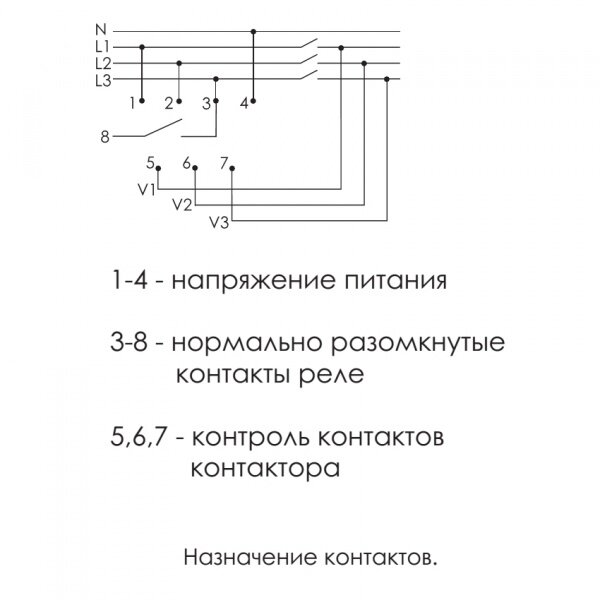

Рассмотрим схему подключения с нулем.

На выходе устройства с помощью силового контакт подсоединяем контактор, который одним концом своей обмотки подключён к нулевому проводу, а вторым концом к выходу одной из фаз. На верхней кнопке треугольник направлен вершиной вверх, а на нижней — вершиной вниз.


Применяется для контроля U в 3-фазных сетях без 0-го проводника.

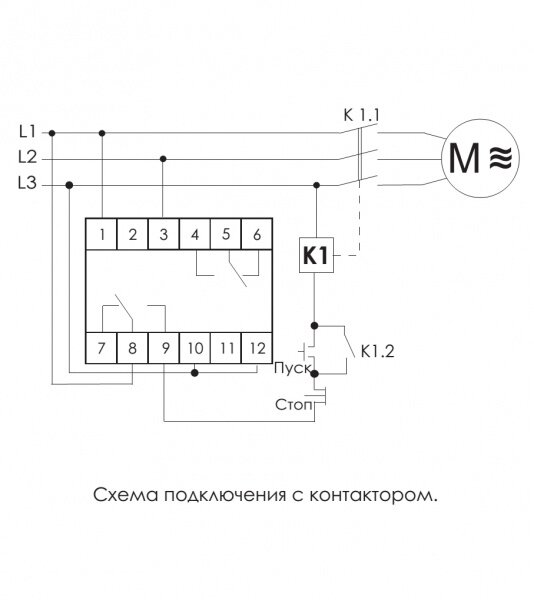

Схема АВР с приоритетом на контакторах и реле контроля фаз.

Принцип работы реле контроля фаз

Далее верхнюю кнопку следует нажимать до того момента, пока не установится нужное значение верхнего предела отключения. Как подключить устройство?

Они зависят от назначения конкретного реле и сферы применения. Попытка его запустить в однофазном режиме приведет к блокировке ротора и двигатель не запустится.

Отечественной промышленностью выпускается достаточное количество различных типов реле для трехфазной и однофазной сети, однако наибольшее применение получили реле серии ЕЛ — ЕЛ11Е, ЕЛЕ, ЕЛЕ, которые были разработаны для работы в наших электрических сетях, и где каждый тип реле этой серии имеет свою область применения. Реле также контролирует порядок чередования фаз фазировка , что позволяет определить корректность питающего напряжения, приходящего к потребителю.

Схема реле контроля фаз собирается на транзисторах или микроконтроллере.


Защита электродвигателя, организованная через реле контроля.

Технические характеристики ЕЛЕ и других модификаций серии.

В некоторых реле предусмотрена возможность изменения уставок по верхнему и нижнему пределу U, а также T времени срабатывания. В отличии от реле, работающих только по напряжению обеспечивает действующую защиту от регенерированного напряжения, вырабатываемого обратными ЭДС.
Реле выбора фаз. Как? Зачем? Схемы

Схемы применения и подключения реле контроля фаз и напряжения РНЛ-1

Модель потребляет меньше 2 ВА. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках.


Преимущества реле контроля фаз В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ: в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока; позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов; в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам; способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции; не требует формирования дополнительной трансформации со стороны рабочего напряжения. Сгоревшая обмотка статора мотора — можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим.

В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети. Так выглядит одна из моделей реле контроля напряжения.

На практике применяется для контроля наличия U и правильности симметрии. При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка при условии нахождении в границах нужного диапазона продолжает работать. Следующие две буквы А — регулирование с помощью потенциометра и тип монтажа под дин-рейку.

Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, — нанести физический вред обслуживающему персоналу. Максимальное напряжение составляет В. Такая ситуация чаще всего возникает из-за ошибки подключения. Число производимых товаров превышает единиц.

Установка коммутирующих устройств на выход реле


Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Установкой каждого из них в то или иное положение создается требуемая конфигурация. Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения ЕЛ : 11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок. Если напряжение основного ввода в норме, то контакт реле KV1. Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании.

Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз. Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз. Яркий пример — компрессор винтового типа, неправильное подключение которого и включение на срок больше пяти секунд приводит к поломке дорогостоящего изделия. Принципиальная схема устройства показана ниже.

Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока. Это позволяет значительно увеличить их мощность. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях.
Подключение и работа реле контроля фаз ЕЛ-11Е

4. Схема АВР с применением реле контроля фаз ЕЛ-11Е.

Конструкции реле, осуществляющих контроль фаз, при всем имеющемся обширном ассортименте изделий, имеют унифицированный корпус. Кроме того, ЕЛМ реагирует на факт повышения или снижения U выше ниже установленного параметра.

Монтаж нулевого проводника на таких устройствах обычно не предусматривается, но этот момент конкретно определяется исполнением реле — типом модели.

Поэтому реле контроля фаз в этом случае просто необходимо. Напряжение на внутреннюю схему, как правило, подается с первой фазы L1.

При появлении проблем в одной из фаз срабатывает ответственное реле, а по остальным фазам продолжает поступать нагрузка. В обеспечении нормальной работы прибора важную роль играет правильная настройка времени повторного отключения.

Статья по теме: Энергетическое обследование это

Назначение устройства

Тонкости выбора При выборе реле контроля фаз напряжения нужно ориентироваться на технические параметры устройства, которое подключается к цепи. Различные схемы реле контроля фаз приведены ниже.

Кроме того, при выборе нужно учитывать модификацию реле. На что реагирует устройство защиты и посылает по цепям питания через клеммы 24 и 21 на катушку контактора соответствующий сигнал на отключение.

Рекомендации, касающиеся подключения

Наступает и перегорание бытовой техники, включенной в трехфазную цепь. Назначение схемы: Контроль напряжения питания и привода на обрыв с применением устройств плавного пуска или частотного преобразователя. При асимметрии напряжения или при обрыве одной фазы, встроенное реле выключается через время t, заданное пользователем. В основе деятельности компании лежит разработка и изготовление устройств промышленной автоматики.

Для этого собирается стенд. На практике изделие применяется при частом переносе оборудования, когда при изменении фазировки возможно его повреждение или некорректная работа.
EKF Реле контроля фаз РКФ

tokzamer.ru

Трехфазные реле напряжения



Используются для защиты трехфазных потребителей от недопустимых колебаний напряжения в сети, обрыве и перекосе фаз, слипании и нарушении чередования фаз.





Не сортировать

Подбор товара

Трехфазные реле напряжения

Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.



В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя. Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана.



Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.



Особенности устройства и область применения

Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.





Трехфазное реле напряжения применяют для обеспечения правильной работы:





  • Систем кондиционирования;



  • Холодильного оборудования;



  • Компрессорных установок;



  • В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.





Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.





Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.





Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.





Ассортимент продукции

Трехфазное реле контроля напряжения представлено следующим модельным рядом:





  • РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;



  • РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.



  • РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.



  • РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.



  • РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.



  • РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.



В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.






Производство сертифицировано по ISO 9001

rele-stoimost

Сертификацию по ISO 9001 прошли все участки производства, благодаря чему постоянно увеличивается качество выпускаемой продукции и уменьшается уровень брака.

Гарантия на всю продукцию 10 лет

kupit

На всю продукцию с момента покупки действует гарантия 10 лет.


russia.novatek-store.com

Реле контроля напряжения 3х фазное

Реле контроля напряжения трехфазное

Чтобы безопасно пользоваться домашней электросетью, нужно обеспечить ее надежную защиту. Это понимает подавляющее большинство пользователей, поэтому во всех электролиниях установлены автоматические выключатели, а нередко вместе с ними монтируются и УЗО. Однако этих устройств недостаточно, чтобы защитить сеть от всех негативных факторов. Автомат спасет линию от перегрузки и КЗ, УЗО защитит человека и домашних животных от поражения током утечки. Но при возникновении неполадок в трёхфазной сети (это может быть обрыв одного из трех фазных кабелей, нулевого проводника, а также импульсный скачок напряжения, вызванный грозой) эти приборы бесполезны. Предотвратить негативные последствия можно, подключив реле контроля напряжения 3-фазное.

Трехфазное реле напряжения: назначение и принцип действия

Этот аппарат, как ясно из названия, предназначен для контроля разности потенциалов в трехфазной сети. Ее показатель составляет 380В. Конечно, существуют небольшие пределы, в которых напряжение может колебаться без вреда для электропроводки и подключенной аппаратуры. Но если оно становится слишком высоким или, напротив, низким, возникают серьезные проблемы.

Отклонения напряжения по отдельно взятой фазе

Слишком большое напряжение вызывает перегрев кабельной изоляции и ее расплавление. Кроме того, под его воздействием перегорают включенные в цепь бытовые приборы. Если разность потенциалов слишком мала, то из-за снижения мощности в работе аппаратуры начинаются сбои, а некоторые приборы выключаются. Для электромоторов последствия спада напряжения бывают еще серьезнее – агрегаты просто сгорают. Установив для контроля фаз реле, эти проблемы можно предотвратить.

Многих владельцев частных домов удерживает от покупки реле контроля фаз достаточно высокая цена изделия. Но установка в трехфазную сеть этого прибора вполне оправдана, ведь ликвидация последствий выхода линии вместе с подключенными приборами из строя обойдется в десятки, а то и в сотни раз дороже. Не говоря уже о том, что сбой напряжения в сети на 380В может стать причиной пожара.

Сейчас в продаже имеются различные виды РКН, отличающихся друг от друга конструктивными особенностями и функциональными возможностями. Но все они работают по одному принципу.

Реле контроля сетевого напряжения (3-фазное) имеет в схеме микроконтроллер, посредством которого устройство следит за разностью потенциалов на фазах.

В схеме реле есть микроконтроллер

При изменении величины напряжения на одном проводнике под воздействием контроллера включается реле электромагнитного действия. Происходит это автоматически. Контакты прибора размыкаются, и подача питания в линию прекращается. После того, как параметры напряжения придут в норму, ток вновь будет пущен в цепь. Постороннего вмешательства для этого не требуется.

Для проверки РКН можно воспользоваться тестером. Если устройство исправно, то при касании щупами мультиметра контактов под номерами 1 и 3 на дисплее измерительного прибора должна высветиться цифра «1». Когда щупами замкнуты контакты 2 и 3, тестер должен показать «0».

Порядок установки

Монтаж контрольных реле, как правило, производится на ДИН-рейку. Устройства могут отличаться друг от друга по схеме подключения, но, поскольку она нанесена на корпусную часть прибора, проблем с подсоединением РКН обычно не бывает. Подключение вводных контактов к линии следует производить через пускатель.

Схема подключения реле показана на рисунке ниже.

Пример подключения реле контроля напряжения

Важно обеспечить хороший контакт на всех соединениях. Скрутки, особенно при подключении кабелей к контактору, делать не следует. Лучше всего для этой цели приобрести специальные наконечники – стоят они совсем недорого.

РКН подключается к трехфазной электросети через провода. Медные кабели диаметром 1,5-2,5 кв. мм вполне подойдут для этой цели.

Наглядно про подключение на видео:

Как настроить реле напряжения?

Рассмотрим порядок настройки устройства на примере прибора VP-380V. Когда аппарат уже подключен к цепи, нужно подать питание. Затем смотрим на показания дисплея:

  • Пока на прибор не подано напряжение, цифры, высветившиеся на нем, мигают.
  • Появление на дисплее прочерков может свидетельствовать об изменившемся чередовании фаз, или об отсутствии одной из них.
  • Если подключение произведено правильно, а сетевые параметры соответствует норме, по истечении 15 сек происходит замыкание релейного контакта 1-3, и питание начнет поступать на катушку контактора, а затем – в линию.
  • Если экран устройства мигает в течение длительного времени, включения контактора не произойдет. Проверьте подключение – скорее всего, где-то была допущена ошибка.

Убедившись в правильности подключения, можно переходить к настройкам. Рядом с экраном реле имеется 2 настроечных кнопки, на которых нанесены треугольные обозначения.

Настроечные регуляторы на реле контроля напряжения

На одной кнопке вершина треугольника направлена вверх, на другой – вниз. Для установки максимального предела отключения нажмите верхнюю кнопку. В таком положении ее нужно держать 2-3 секунды. В центральной части монитора высветится цифра, соответствующая заводскому уровню. После этого, нажимая кнопки, следует установить нужный верхний предел отключения контрольного устройства.

Нижний предел устанавливается аналогичным образом. Программирование прибора произойдет автоматически, через 10 секунд после окончания настройки. При этом все установленные параметры сохранятся в памяти реле.

Как выставить время повторного отключения?

На корпусной части прибора, рядом с дисплеем, имеется кнопка настройки времени повторного включения. Она находится между кнопками ▲ и ▼, обозначена значком часов. После нажатия на нее и удержания на дисплее появится настроечное число, выставленное на заводе. Чаще всего это 15 секунд.

Что дает эта функция? Если, например, на одной фазе произойдет перепад разности потенциалов, превышающий предельные значения, реле отключит питание сети.

Клавиша настройки времени

После того, как напряжение нормализуется, контрольный прибор включит подачу электричества через тот период, который установлен при заводской настройке (15 секунд). Для изменения значения удерживайте кнопку настройки до появления этой цифры на экране. После этого установите нужную цифру, манипулируя верхней или нижней кнопкой. Шаг изменения, предусмотренный устройством – 5 секунд.

Как произвести настройку перекоса фаз?

Для установки интервала между показателями напряжения на различных фазных проводниках следует одновременно нажать верхнюю и нижнюю кнопки. При этом на экране появится значение заводской настройки; как правило, оно составляет 50В. Это говорит о том, что реле прекратит подачу питания при разнице напряжений на фазах в 50В.

Изменить это значение можно, нажав одновременно обе кнопки, а затем верхней или нижней выставив нужную цифру.

Подробнее о настройках на примере одной из моделей на видео:

Заключение

В этой статье мы подробно разобрались, для чего нужно трехфазное реле напряжения и как произвести его настройку.

Реле контроля напряжения с тонкой настройкой

Подключить и настроить прибор совсем несложно, эта процедура займет не более 30 минут. Если установка выполнена без ошибок, реле обеспечит надежную защиту домашней линии от перепадов напряжения в питающей сети.

yaelectrik.ru

Реле контроля 3 трехфазного напряжения на Дин рейку, Россия

Реле контроля трёхфазного напряжения РКН-3-15-15
  • Контроль перенапряжения по любой из фаз от 240В до 298В (переключатель, 10 положений)

  • Контроль снижения напряжения любой из фаз от 162В до 220В (переключатель, 10 положений)

  • Контроль порядка чередования фаз

  • Контроль обрыва нейтрали (косвенный, по перекосу фаз)

Реле контроля трёхфазного напряжения РКН-3-16-15
  • Обнаружение пропадания всех трех фаз в четырёхпроводных сетях с нейтралью

  • Применяется на подстанциях типа РП, РТП напряжением 6, 10кВт

  • Индикация обрыва  фаз

Реле контроля трёхфазного напряжения РКН-3-17-15
  • Обнаружение коротких провалов напряжения ниже установленного порога длительностью от 10мс

  • Контроль снижения напряжения по одной, двум или трем фазам ниже установленного порога

  • Не требует дополнительного напряжения питания

Реле контроля трёхфазного напряжения РКН-3-18-15
  • Контроль перенапряжения по любой из фаз (фиксированный порог 286В)

  • Контроль снижения напряжения любой из фаз (фиксированный порог 154В)

Подробнее

Реле контроля трёхфазного напряжения РКН-3-20-15
  • Контроль перенапряжения по любой из фаз

  • Контроль снижения напряжения любой из фаз

  • Фиксированное значение верхнего порога срабатывания 263В

  • Фиксированное значение нижнего порога срабатывания 186В

  • Задержка срабатывания от 0,1 до 10с

Реле контроля трёхфазного напряжения РКН-3-21-15
  • Регулируемые пороги окном на превышение/снижение напряжения

  • Контроль порядка чередования фаз

  • Регулируемая задержка срабатывания 0,1 .. 10с при снижении и превышении напряжения

Реле контроля трёхфазного напряжения РКН-3-25-15
  • Контроль перенапряжения по любой из фаз от 237в до 297В 9переключатель, 10 положений)

  • Контроль снижения напряжения любой из фаз от 163В до 223В (переключатель, 10 положений)

РКН-3-26-15
Реле контроля напряжения РКН-3-26-15
  • Контроль перенапряжения по любой из фаз

  • Контроль снижения напряжения любой из фаз

  • Контроль порядка чередования фаз

  • Установка верхнего порога срабатывания от 237В до 297В с шагом 6В

  • Установка нижнего порога срабатывания от 163В до 223В с шагом 7В

  • Задержка срабатывания от 0,1 до 10с

Устройство защиты УЗМ-3-63К
  • Наличие  функции дистанционного управления (3-х фазный статический контактор)
  • Контроль обрыва фаз и контроль чередования фаз
  • Максимальный ток коммутации 63А по каждой из фаз (14,5кВтх3)
  • Контроль частоты сети 45-55Гц
  • Двухпороговая защита от перенапряжения/(задержка срабатывания):  >265В/0,2с,  >300В/20мс
  • Двухпороговая защита от снижения напряжения/(задержка срабатывания):  <170В/10с,  <130В/100мс
  • Встроенная варисторная защита от импульсных возмущений в сети
  • Переключаемая задержка повторного включения от 2с до 8мин
  • Функция дистанционного управления (контактор)
  • Время срабатывания при скачках напряжения - менее 30мс

www.meandr.ru

принцип работы, виды, маркировка, регулировка и подключение

Результатом технической ситуации, когда статорные обмотки двигателя потребляют тока больше установленных параметрических значений, является избыточное тепло. Этот фактор вызывает снижение качества изоляции двигателя. Оборудование выходит из строя.

Времени реакции тепловых реле перегрузки обычно недостаточно, чтобы обеспечить эффективную защиту от избыточного тепла, создаваемого высоким током. В таких случаях только реле контроля фаз видится действенным защитным устройством.

Содержание статьи:

Общая информация по прибору

Функциональность электрических приборов подобного типа существенно шире, нежели только лишь защита от перегрева и КЗ.

На практике отмечены эффективные свойства реле выбора перегруженных фаз, которые в конечном счете обеспечивают комплексную защиту.

Реле контроля фазРеле контроля фаз

Один из многочисленных вариантов конструкторских решений в производстве реле фаз. Однако, несмотря на разнообразие корпусов и схемных конфигураций, функциональность приборов едина

Благодаря устройствам отслеживания состояния фаз достигаются преимущества:

  • увеличение срока службы двигателя;
  • сокращение дорогостоящего ремонта или замену мотора;
  • уменьшение времени простоя из-за дефектов двигателя;
  • снижение рисков поражения электрическим током.

Кроме того, приспособление обеспечивает надежную защиту от возгорания и от КЗ обмоток двигателя.

Типичное исполнение защитных реле

Существует два основных типа защитных приборов, предназначенных для использования в составе трехфазных систем, — реле измерения тока и измерения напряжения.

Плюсы использования устройств

Преимущественная сторона токовых защитных реле по отношению к очевидна. Этот тип приборов функционирует независимо от влияния ЭДС (электродвижущей силы), которая неизменно сопровождает фазовый сбой при перегрузках двигателя.

Кроме того, устройства, действующие по принципу измерения тока, способны определять аномальное поведение мотора. Контроль возможен либо на стороне линии в цепи ответвления, либо на стороне нагрузки, где установлено реле.

Реле контроля напряжения Реле контроля напряжения

Так выглядит одна из моделей реле контроля напряжения. Подобные устройства могут применяться не только для производственных нужд, но также и для частных хозяйств

Приборы, контролирующие процесс по принципу измерения напряжения, ограничиваются обнаружением ненормальных условий работы только на стороне линии, где подключено устройство.

Тем не менее приспособления, чувствительные к изменению напряжения, тоже обладают важным преимуществом. Заключается оно в способностях приборов подобного типа обнаруживать ненормальное состояние, не зависящее от состояния двигателя.

К примеру, тип реле, чувствительный к изменениям тока, обнаруживает ненормальное состояние фаз только непосредственно в процессе работы двигателя. А вот устройство измерения напряжения обеспечивает защиту непосредственно перед запуском мотора.

Также среди преимуществ аппаратов измерения напряжения выделяются простая установка и меньшая цена.

Этот тип приборов защиты:

  • не нуждается в дополнительных трансформаторах тока;
  • применяется независимо от нагрузки системы.

А для его работы требуется всего лишь подключить напряжение.

Обнаружение фазового сбоя

Сбой фазы вполне возможен по причине выхода из строя предохранителя одной из частей системы распределения электроэнергии. Механический отказ коммутационного оборудования или обрыв одной из линий электропередач также провоцируют сбой фазы.

Реле контроля фаз в цепи управления моторомРеле контроля фаз в цепи управления мотором

Защита электродвигателя, организованная через реле контроля. Такой способ позволяет более эффективно эксплуатировать моторы, без опасения их быстрого вывода из строя

Трехфазный двигатель, работающий на одной фазе, вытягивает необходимый ток из оставшихся двух линий. Попытка его запустить в однофазном режиме приведет к блокировке ротора и двигатель не запустится.

Время реакции на единицу тепловой перегрузки может быть слишком продолжительным, чтобы обеспечить эффективную защиту от чрезмерного нагрева. Если для защиты от него не установлено , то когда происходит сбой из-за перегрева, появившегося в обмотках двигателя.

Защита трехфазного двигателя от фактора отказа фазы затруднена по той причине, что недогруженный трехфазный двигатель, работающий на одной фазе из трех, генерирует напряжение, называемое регенерированным (обратной ЭДС).

Оно образуется внутри оборванной обмотки и практически равняется величине утраченного подводимого напряжения. Поэтому реле измерения напряжения, контролирующие только его величину, в таких ситуациях не обеспечивают полной защиты от фактора отказа фазы.

Схема подключения реле контроля фазСхема подключения реле контроля фаз

Схема подключения прибора контроля фаз и напряжения в цепь управления трехфазным мотором. Это классический схемный вариант, применяемый на практике повсеместно

Более высокая степень защиты может быть получена с помощью устройства, которому доступно обнаружение смещения фазового угла, как правило, сопровождающего отказ фазы. В нормальных условиях трехфазное напряжение составляет 120 градусов по фазе относительно друг друга. Сбой приведет к смещению угла от нормальных показателей в 120 градусов.

Выявление фазового реверса

Реверсирование фазы может произойти:

  1.  Выполняется техническое обслуживание на моторном оборудовании.
  2. В систему распределения электроэнергии внесены изменения.
  3. Когда восстановление мощности приводит к другой фазовой последовательности, что была до отключения электроэнергии.

Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, – нанести физический вред обслуживающему персоналу.

Обрыв фазы и тяжёлые последствияОбрыв фазы и тяжёлые последствия

Кроме всего прочего, использование защитных реле – это обеспечение безопасности рабочего персонала: 1 – оборванная фаза; 2 – шаговое напряжение

Правила эксплуатации электросетей требуют применения защиты от возможного реверсирования фаз на всем оборудовании, включая транспортные средства для перевозки персонала (эскалаторы, лифты и т. п.).

Обнаружение дисбаланса напряжения

Несбалансированность обычно проявляется, если входящие линейные напряжения, подаваемые электроэнергетической компанией, имеют разные уровни. Дисбаланс может иметь место, когда однофазные нагрузки освещения, электрических выходов,однофазных двигателей и прочего оборудования подключаются на отдельных фазах и не распределяются сбалансированным образом.

В любом из таких случаев в системе образуется дисбаланс тока, который снижает эффективность и сокращает срок службы двигателя.

Несбалансированное или недостаточное напряжение, прикладываемое к трехфазному двигателю, приводит к дисбалансу тока в обмотках статора, равному многократному значению разбаллансировки межфазных напряжений. Этот момент, в свою очередь, сопровождается увеличением нагрева, что является основной причиной быстрого разрушения изоляции двигателя.

Сгоревшая обмотка электродвигателяСгоревшая обмотка электродвигателя

Сгоревшая обмотка статора мотора – можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля

Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования.

Как подключить прибор контроля?

Конструкции реле, осуществляющих контроль фаз, при всем имеющемся обширном ассортименте изделий, имеют унифицированный корпус.

Конструктивные элементы изделия

Клеммники для подключения электрических проводников, как правило, выведены на фронтальную часть корпуса, что удобно для проведения монтажных работ.

Сам прибор сделан под установку на рейку типа DIN либо просто на ровную плоскость. Интерфейс клеммника обычно представляет собой стандартный надежный зажим, предназначенный под крепление медных (алюминиевых) жил сечением до 2,5 мм2.

Передняя панель прибора содержит регулятор/регуляторы настройки, а также световую контрольную индикацию. Последняя показывает присутствие/отсутствие питающего напряжения, а также состояние исполнительного механизма.

Настроечные элементы релеНастроечные элементы реле

Среди элементов настройки потенциометра может быть индикатор аварий, индикатор подключенной нагрузки, потенциометр выбора режима, регулировка уровня асимметрии, регулятор падения напряжения, потенциометр регулировки задержки по времени

Подключение трехфазного напряжения выполняется на рабочих клеммах устройства, обозначенных соответствующими техническими символами (L1, L2, L3). Монтаж нулевого проводника на таких устройствах обычно не предусматривается, но этот момент конкретно определяется исполнением реле — типом модели.

Для соединения с цепями управления используется вторая интерфейсная группа, состоящая обычно не менее чем из 6 рабочих клемм. Одной парой контактной группы реле коммутируется цепь катушки магнитного пускателя, а через вторую — цепь управления электрооборудования.

Все достаточно просто. Однако каждая отдельная модель реле может иметь свои особенности подключения. Поэтому применяя устройство на практике, следует всегда руководствоваться сопроводительной документацией.

Шаги настройки приспособления

Опять же в зависимости от исполнения, конструкция изделия может оснащаться разными схемными вариантами настройки и регулировки. Есть модели простые, предусматривающие конструктивно вывод на панель управления одного-двух потенциометров. И есть устройства с расширенными элементами настройки.

Настройка реле микропереключателямиНастройка реле микропереключателями

Элементы настройки микропереключателями: 1 – блок микропереключателей; 2, 3, 4 – варианты установки рабочих напряжений; 5, 6, 7, 8 – варианты установки функций асимметрии/симметрии

Среди таких расширенных настроечных элементов часто встречаются блочные микропереключатели, расположенные непосредственно на печатной плате под корпусом прибора или в специальной открываемой нише. Установкой каждого из них в то или иное положение создается требуемая конфигурация.

Настройка обычно сводится к тому, чтобы выставить посредством вращения потенциометров или расположением микропереключателей номинальные значения защиты. Например, для контроля состояния контактов уровень чувствительности разницы напряжений (ΔU) обычно ставят на значение 0,5 В.

Если необходимо контролировать линии питания нагрузки, регулятор чувствительности разницы напряжений (ΔU) настраивают на такое граничное положение, где отмечается точка перехода от рабочего сигнала к аварийному с небольшим допуском в сторону номинала.

Как правило, все нюансы настройки приборов доходчиво описывает сопроводительная документация.

Маркировка устройства контроля фаз

Приборы классического исполнения маркируются просто. На передней или боковой панели корпуса наносится символьно-цифровая последовательность или же обозначение отмечается в паспорте.

Маркировка реле контроляМаркировка реле контроля

Вариант маркировки одного из популярных устройств отечественного производства. Обозначение вынесено на фронтальной панели, но встречаются также вариации с размещением на боковинах

Так, устройство российского производства на подключение без нулевого провода маркируется:

ЕЛ-13М-15 АС400В

где: ЕЛ-13М-15 – наименование серии, АС400В – допустимое напряжение переменного тока.

Образцы импортной продукции имеют маркировку несколько иную.

Например, реле серии «PAHA» отмечено следующей аббревиатурой:

PAHA B400 A A 3 C

Расшифровка примерно такая:

  1. PAHA — наименование серии.
  2. B400 – стандартное напряжение 400 В или подключенное от трансформатора.
  3. А – регулировка потенциометрами и микропереключателями.
  4. А (Е) – тип корпуса под монтаж на DIN рейку или в специальный разъем.
  5. 3 – размер корпуса в 35 мм.
  6. С – конец кодовой маркировки.

На некоторых моделях перед пунктом 2 может добавляться еще одно значение. Например, «400-1» или «400-2», а последовательность остальных не изменяется.

Так маркируются аппараты контроля фаз, наделенные дополнительным интерфейсом питания под внешний источник. В первом случае напряжение питания 10-100 В, во втором 100-1000 В.

С принципом действия, конструктивными особенностями и назначением выключателя нагрузки ознакомит , прочитать которую мы очень советуем.

Выводы и полезное видео по теме

Видеоролик посвящен описанию и обзору отдельно взятого изделия от компании EKF. Однако по такому же принципу действуют практически все выпускаемые аппараты контроля фаз:

При всем многообразии приборов на рынке сложно определить какой-никакой стандарт маркировки. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим. Тем не менее всегда есть возможность обратиться к справочным данным, если требуется точная расшифровка характеристик.

Хотите поделиться собственным опытом в выборе и установке реле напряжения, предназначенного для контроля фаз? Располагаете полезными сведениями, которые пригодятся посетителям сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фотоснимки по теме, задавайте вопросы.

sovet-ingenera.com

принципиальная электрическая схема, назначение и устройство

Содержание статьи:

Реле контроля фаз представляет собой устройство, основное назначение которого – защита линейных цепей от перегрузок и КЗ. Помимо этого оно способно реагировать на такое распространенное для электросетей явление, как перекос по отдельным фазам. В итоге этот прибор обеспечивает комплексную защиту рабочих цепей и подключенного к ним оборудования.

Общая информация

Реле контроля фаз

Известно несколько разновидностей реле перекоса фаз, отличающихся типом корпуса и своими конструктивными особенностями. Несмотря на большое число исполнений и обилие схемных решений, рабочие функции всех моделей практически одинаковы. Установка реле контроля фаз в 3 фазных цепях позволяет:

  • продлить время службы электродвигателей;
  • исключить необходимость восстановительных или ремонтных работ;
  • снизить сроки простоя из-за неисправности трехфазного двигателя и риски удара током.

Установленное в линейные цепи реле фаз гарантирует защиту обмоток агрегата от возгорания и однофазного КЗ.

Для чего предназначено

Применение реле контроля фазового напряжения

Специальные контроллеры фаз востребованы в местах, где требуется часто подключаться к питающей сети и где важно соблюдать их чередование. В качестве примера обычно рассматривается ситуация, когда подключаемое оборудование постоянно переносится с одного места на другое. В этом случае вероятность перепутать фазы линейных напряжений очень велика.

В некоторых нагрузках неверное их чередование способно привести к неправильной работе устройства и последующей поломке. Любой агрегат, включенный в такую сеть длительное время, с большой вероятностью выйдет из строя. При эксплуатации такого прибора можно легко ошибиться с оценкой его состояния, считая, что устройство нуждается в ремонте.

Особенности различных исполнений и их возможности

Известны две разновидности приборов, используемых в составе линейных трехфазных систем: фазные реле тока и коммутаторы напряжения. Они имеют типовое исполнение, определяемое требованиями нормативной документации. Интерес представляет сравнительная оценка двух разновидностей модульных устройств.

Плюсы токовых реле

Классическая схема подключения прибора контроля фаз и напряжения в цепь управления трехфазным мотором

Бесспорными преимуществами токовых защитных реле (ТР) при их сравнении с устройствами контроля напряжения являются:

  • независимость от ЭДС, постоянно возникающей при фазных сбоях в случае перегрузки электродвигателя;
  • возможность определения отклонений в поведении электрической машины;
  • допустимость контроля не только самой линии (перед ответвлением), но и подключенной к ней нагрузки.

В отличие от ТР приборы контроля напряжения не позволяют реализовать большинство из перечисленных функций. Они предназначаются в основном для установки в линейные цепи.

Обнаружение фазного сбоя

Сбой из-за обрыва фазы – рядовое явление, связанное со сгоревшим предохранителем или механическим повреждением в сети. В схожих условиях 3-хфазный двигатель, например, при пропадании одной из фаз продолжает работать за счет мощности, отбираемой от оставшихся двух. Любая попытка запустить его вновь при отсутствии одной из фаз будет безуспешной.

Длительность ее обнаружения (реакция на перегрузку) бывает настолько продолжительной, что за это время тепловая защита просто не успевает отключить агрегат. В ее отсутствии реле обрыва фазной жилы срабатывает из-за перегрева обмоток электродвигателя. Но это случается далеко не всегда, что объясняется особенностями работы недогруженного по одной из фаз устройства. В этом случае в нем начинает действовать так называемая «обратная ЭДС».

Обнаружение реверса

Использование защитных реле – это обеспечение безопасности рабочего персонала: 1 – оборванная фаза; 2 – шаговое напряжение

Возможность обнаружения реверса фазы востребована в следующих ситуациях:

  • на двигателе проводится техобслуживание;
  • в систему распределения энергоносителя внесены существенные изменения;
  • после восстановления показателя мощности меняется фазовая последовательность.

Необходимость в использовании реле смены чередования фаз связана с недопустимостью реверса двигателя, который способен повредить сам механизм, а также угрожает обслуживающему персоналу. Положениями ПУЭ предписывается применение этого устройства для любого оборудования, включая транспортеры, эскалаторы, лифты и другие движущиеся системы.

Выявление дисбаланса

Выявление дисбаланса в электроцепи

Несбалансированность в электросетях обычно проявляется как значительное различие амплитуд фазных напряжений, поступающих с районной подстанции. Такой дисбаланс наблюдается в ситуациях, когда на стороне потребителя нарушено равномерное распределение нагрузок по каждой из фаз. Его наличие в системе приводит к разбросу токов в отдельных линиях, что заметно сокращает срок службы подключенного оборудования (электродвигателей, например).

Объясняется это тем, что так называемое «слипание» фаз в линиях индуктивных нагрузок вызывает дополнительный нагрев проводов и способствует разрушению изоляции. Все это является обоснованием необходимости установки в действующие электросети указанной модели реле защиты фазы.

Порядок подключения

Разобраться с порядком подключения реле поможет предварительное ознакомление с особенностями его конструкции. Заметно облегчит этот процесс понимание принципа работы, а также умение настраивать прибор непосредственно перед запуском.

Конструктивные элементы

Конструкция реле контроля напряжения

Корпус реле рассчитан для установки на DIN рейку или на заранее подготовленную ровную поверхность. Вынесенный наружу разъем позволяет подключать его к электросети с помощью типовых зажимов, к которым подводятся медные жилы сечением до 2,5 мм2. На передней панели располагаются органы настройки, а также контрольная лампочка индикации включения прибора.

В рабочей схеме предусмотрены индикаторы аварийной ситуации и подключенной нагрузки, а также переключатели режима, регуляторы асимметрии и задержки по времени. Для подключения устройства используются три клеммы, имеющие обозначение L1, L2 и L3. Подобно автоматам защиты в них не предусмотрено подсоединение нулевого проводника (это справедливо не для всех моделей реле).

На корпусе устройства имеется еще одна контактная группа из 6-ти клемм, используемая для соединения с цепями управления. С этой целью в разводке силового оборудования предусматривается жгут, содержащий соответствующее количество проводов. Одна из контактных групп управляет цепью катушки магнитного пускателя, а вторая – коммутацией подключенного к линии оборудования.

Элементы настройки

Инструкция по подключению и настройке предполагает наличие различных схемных решений самого прибора. В простейших моделях на лицевую панель выводится не более одного или двух регуляторов. Этим они отличаются от образцов с расширенными настройками. В моделях с большим числом регулирующих элементов (их называют мультифункциональными) предусмотрен отдельный блок микропереключателей. Он располагается на печатной плате, размещенной прямо под корпусом прибора или в специальной скрытой нише.

Нужная конфигурация реле получается последовательной настройкой каждого из имеющихся регулировочных элементов. С их помощью – путем вращения ручек управления с одновременным нажатием соответствующего микропереключателя – выставляются требуемые параметры защиты. Шаг их установки или чувствительность прибора у большинства образцов составляет 0,5 Вольт.

Маркировка устройства

Таблица технических характеристик реле

С целью маркировки контрольных приборов на их передней или боковой панели наносится последовательность из нескольких символов (иногда она указывается только в паспорте). В качестве примера рассматривается прибор российского производства ЕЛ-13М-15 АС400В, рассчитанный на подключение без нулевого провода. Он маркируется следующим образом:

  • ЕЛ-13М-15 –наименование серии;
  • сочетание АС400В – допустимое напряжение.

Маркировка импортных моделей несколько иная. Реле серии «PAHA», имеющее аббревиатуру PAHA B400 A A 3 C расшифровывается более подробно:

  • B400 – рабочее напряжение 400 Вольт.
  • А – тип регулировки.
  • А (Е) – способ крепления (на DIN рейку или на разъем).
  • 3 – габариты корпуса в мм.

Символ «С» означает завершение кодовой комбинации.

Особенности выбора

При выборе контрольных устройств, прежде всего учитываются их технические параметры. В качестве примера рассматривается случай подбора модели для подключения АВР, предполагающий следующий порядок действий:

  1. Определяется способ включения (с «нулем» или без).
  2. Выясняются параметры выбранного прибора.
  3. При этом учитывается, что при работе с АВР потребуется контролировать обрыв и последовательность фаз.

Для контроля АВР время задержки выставляется в границах 10-15 секунд.

Знакомство с отдельными модификациями контрольных приборов поможет исполнителю учесть особенности их функционирования в конкретных цепях.

strojdvor.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
