Выпрямители: Трехфазный однополупериодный выпрямитель - Club155.ru



Схемы выпрямителей, работающих от трехфазной сети переменного тока, строятся по тем же принципам, что и однофазные выпрямители. Для получения схемы трехфазного однополупериодного выпрямления необходимо использовать три однополупериодных выпрямителя, питающих единую нагрузку, но запитываемых от трех фаз источника входного напряжения со средней точкой (рис. 3.4-11). При таком включении для каждого из трех источников напряжения характерно то, что ток из него поступает в нагрузку только во время одного из двух полупериодов колебаний напряжения (точнее в течение части времени этого полупериода). Три диода выпрямителя открываются по очереди в течение одной трети периода колебаний входного напряжения каждый.

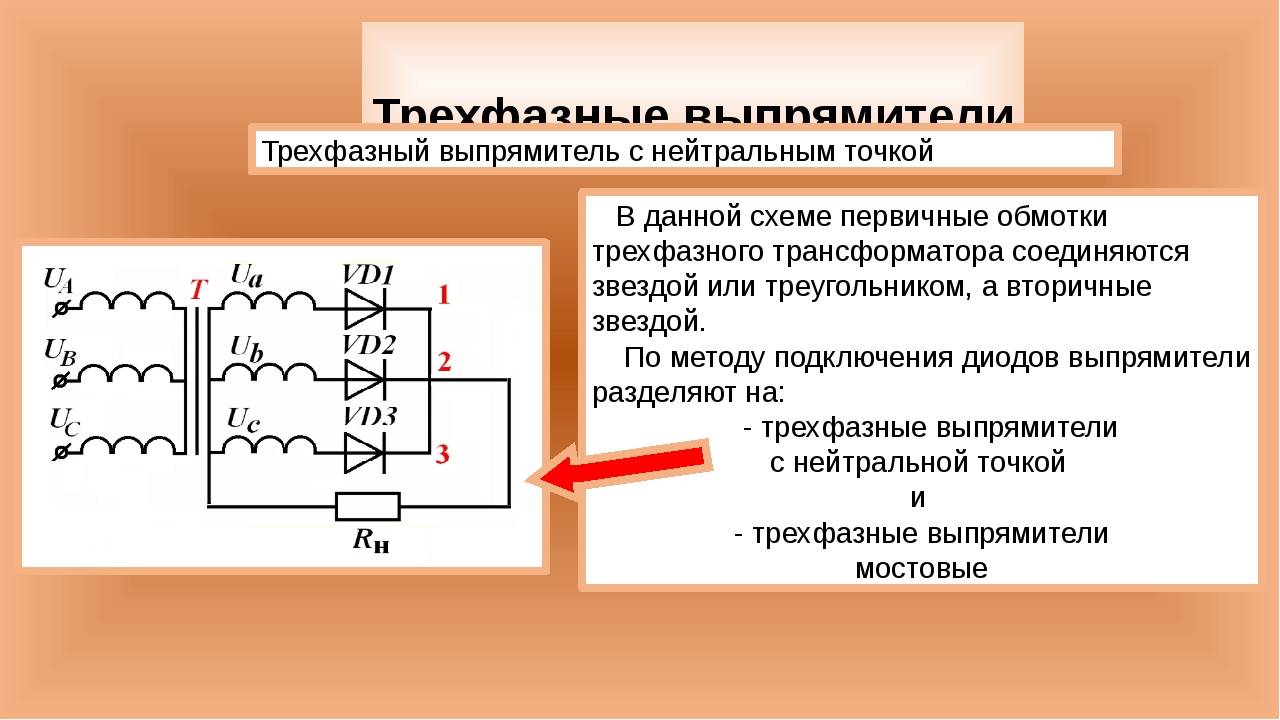

Рис. 3.4-11. Трехфазный однополупериодный выпрямитель



При рассмотрении схемы однофазного двухполупериодного выпрямителя для расчета среднего напряжения нагрузки использовалась формула:

\( U_{н ср} = \cfrac{2}{T} {\huge \int \normalsize}_{0}^{T/2} U_{вх max} \sin{(\omega t)} \operatorname{d}t = \cfrac{2}{T} {\huge \int \normalsize}_{-T/4}^{T/4} U_{вх max} \cos{(\omega t)} \operatorname{d}t\)



Не трудно показать, что если в общем случае за период колебания входного напряжения \(T\) будут последовательно (но не одновременно) проводить ток \(n\) диодов, то:

 \( U_{н ср \Sigma} = \cfrac{n}{T} {\huge \int \normalsize}_{-T/2n}^{T/2n} U_{вх max} \cos{(\omega t)} \operatorname{d}t\)

При этом первой из присутствующих на выходе гармоник переменного напряжения будет гармоника с номером \(n\), т. 2 - 1} = 0,25 \)

Здесь \(U_{вх ф max}\) — амплитуда фазного напряжения на входе выпрямителя. Основная частота пульсаций выходного напряжения равна утроенной частоте входного сигнала.



Максимальное обратное напряжение на каждом диоде равно амплитуде линейного напряжения на входе выпрямителя, т.е.:

\( U_{обр max} = U_{вх л max} = \sqrt{3} \cdot U_{вх ф max} \approx 2,1 \cdot U_{н ср}\)



К недостаткам данной схемы следует отнести плохое использование трансформатора, который работает с подмагничиванием постоянным током (это явление описывалось при рассмотрении однофазного однополупериодного выпрямителя), и повышенное обратное напряжение на диодах.







< Предыдущая   Следующая >

Трехфазный однополупериодный выпрямитель

Данная схема содержит трехфазный трансформатор и три диода (рис. 1,а). Первичные обмотки трансформатора могут быть соединены звездой или треугольником, вторичные обмотки соединяются только звездой с выводом нулевой точки. Нагрузка Rн включается между точкой соединения диодов и нулевым выводом. Таким образом, трехфазная схема выпрямления с нулевым выводом является сочетанием трех однофазных выпрямителей, питающихся тремя симметричными напряжениями (последние сдвинуты на 120°) и работающих на общую нагрузку.

Рис.1.Трехфазная однополупериодная схема (а) и диаграммы токов и напряжений в ней.

В данном выпрямителе в любой произвольно выбранный момент времени открыт (проводит ток) тот диод, анод которого находится под наибольшим положительным потенциалом. Аноды двух других диодов будут иметь меньший потенциал (рис.1, а), и эти диоды будут закрыты, поскольку наибольший потенциал открытого диода окажется запирающим для двух других. Например, в течение промежутка времени

t1-t2 (т. е. в течение 1/з периода) наибольшим положительным потенциалом обладает точка А - анод диода VD1 (рис.1,б). Через VD1, RH и первую фазную обмотку (А) трансформатора протекает ток i1=i0 =iA. Точка соединения катодов окажется под потенциалом точки А схемы. Следовательно, VD2 и VD3 будут заперты, так как потенциалы их анодов (точки В и С) в этот промежуток времени будут меньше потенциала точки А (рис.1,б). В течение промежутка t2-t3 наибольший положительный потенциал будет на аноде VD2 (точка В), следовательно VD2 проводит ток, а VD1 и VD3
заперты. В течение промежутка t3-t4 работает VD3, a VD1, VD3 заперты и т. д.

Таким образом, VD1 VD2, VD3 работают поочередно, каждый в течение 1/з периода; при этом на нагрузку работают соответствующие фазные обмотки трансформатора.

Так как падение напряжения в обмотках трансформатора и вентилях идеализированной схемы считается равным нулю, то форма выпрямленного напряжения и0 (рис.1,б) имеет форму огибающей фазовых напряжений вторичных обмоток трансформатора (uА, uB, uC).

Графики i1, i2, i3, а также график выпрямленного тока iо исходя из допущения об идеальных диодах и трансформаторе определяются соотношением

Обратное напряжение на диоде определяется исходя из того, что к электродам закрытых диодов приложена разность потенциалов, соответствующая линейному напряжению вторичных обмоток трансформатора.

Каждая фазная обмотка трансформатора данной схемы работает лишь один раз в период в течение 1/з его длительности (рис.1,б), при этом ток протекает по ней только в одном направлении. Поэтому появляющаяся в этом случае постоянная составляющая тока вызывает вынужденное подмагничивание магнитопровода трансформатора. Для устранения подмагничивания вторичные обмотки выполняются в виде отдельных секций, которые соединяются по схеме «зигзаг», благодаря чему магнитные потоки, создаваемые в каждом из стержней постоянной составляющей тока, взаимно компенсируются.

Применение трехфазной схемы позволяет уменьшить габариты и массу сглаживающего фильтра вследствие увеличения частоты пульсации в 1,5 раза и уменьшения коэффициента пульсации Кп0,3 более чем в 2,5 раза.

Основным недостатком данной схемы является вынужденное подмагничивание магнитопровода, однако этот недостаток устраняется применением схемы «зигзаг».

По трехфазной однополупериодной схеме выполняются выпрямители средней и большой мощности.

Трехфазный однополупериодный выпрямитель

Схема трехфазного однополупериодного выпрямителя строится на трех диодах, включенных по одному в каждую фазу вторичной обмотки трехфазного трансформатора (рис.10). Ток через каждый диод может проходить только тогда, когда потенциал на его аноде выше потенциала на катоде. Поэтому каждый из диодов работает только треть периода, причем открыт тот диод, напряжение на котором выше.

В первую треть периода открыт диод VD1 и ток протекает фаза А - VD1- Rн -нулевая точка.

Во вторую треть периода открыт диод VD2 и ток протекает фаза В – VD2- Rн -нулевая точка.

В третью треть периода открыт диод VD3 и ток протекает фаза С – VD3 - Rн -нулевая точка.

Рисунок 10 – Схема трехфазного однополупериодного выпрямителя

Если считать диоды идеальными, то напряжение на нагрузке Rн равно напряжению фазы с открытым диодом и, следовательно, ток в нагрузке изменяется по тому же закону, т. е. ток, проходящий через нагрузку, не падает до нуля, как это имело место в схемах одно- и двухполупериодных выпрямителей. Форма выпрямленного тока представлена на временной диаграмме (рис.11)

Рисунок 11 - Временные диаграммы трехфазного однополупериодного выпрямителя

Таким образом пульсация тока в трехфазном выпрямителе относительно невелика и коэффициент пульсаций составляет

kп=0,25

Через нагрузку протекает пульсирующий ток, постоянная составляющая которого определяется по формуле:

Так как каждый диод работает только треть периода, средний ток, протекающий в прямом направлении через диод, определяется по формуле:

На закрытых диодах наблюдается повышенное напряжение, которое значительно превышает напряжение на нагрузке, что является недостатком этой схемы. Величина этого напряжения определяется по формуле


Узнать еще:

Трехфазный однополупериодный выпрямитель.

— КиберПедия

Трёхфазные выпрямители(Схема Ларионова)

Трёхфазные выпрямители обладают лучшей характеристикой выпрямления переменного тока – меньшим коэффициентом пульсаций выходного напряжения по сравнению с однофазными выпрямителями. Связано это с тем, что в трёхфазном электрическом токе синусоиды разных фаз «перекрывают» друг друга. После выпрямления такого напряжения, сложения амплитуд различных фаз не происходит, а выделяется максимальная амплитуда из значений всех трёх фаз входного напряжения.

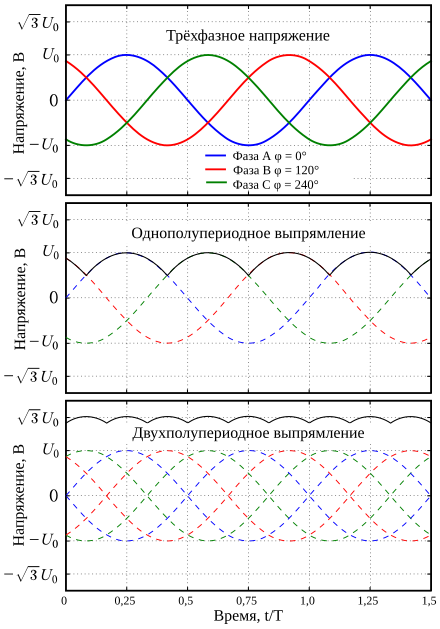

На следующем рисунке представлена схема трёхфазного однополупериодного выпрямителя и его выходное напряжение (красным цветом), образованное на «вершинах» трёхфазного напряжения.

За счёт «перекрытия» фаз напряжения, выходное напряжение трёхфазного однополупериодного выпрямителя имеет меньшую глубину пульсации. Вторичные обмотки трансформатора могут быть использованы только по схеме подключения «звезда», с «нулевым» выводом от трансформатора.

На следующем рисунке представлена схема трёхфазного двухполупериодного мостового выпрямителя (схема Ларионова) и его выходное напряжение (красным цветом).

За счёт использования положительной и перевернутой отрицательной полуволны трёхфазного напряжения, выходное напряжение (выделено красным цветом), образованное на вершинах синусоид, имеет самую маленькую глубину пульсаций выходного напряжения по сравнению со всеми остальными схемами выпрямления. Вторичные обмотки трансформатора могут быть использованы как по схеме подключения «звезда», без «нулевого» вывода от трансформатора, так и «треугольник».

3.Термическая обработка металлов: отжиг.



В настоящее время применяются различные виды термической обработки, которые предназначены для различных целей. Основными видами термической обработки являются отжиг, нормализация, закалка и отпуск. Кроме того, широко применяется химико-термическая обработка стали.

Отжиг.

Представляет собой операцию термической обработки, заключающуюся в нагреве стали, выдержке при данной температуре и последующем медленном охлаждении вместе с печью или в песке со скоростью 2-3° в минуту. В результате отжига образуется устойчивая структура, свободная от остаточных напряжений.

Отжиг является одной из важнейших массовых операций термической обработки стали.

Цель отжига:

1) снижение твердости и повышение пластичности для облегчения обработки металлов резанием;

2) уменьшение внутреннего напряжения, возникающего после обработки давлением (ковка, штамповка), механической обработки и т. д.;

3) снятие хрупкости и повышение сопротивляемости ударной вязкости;

4) устранение структурной неоднородности состава материала, возникающей при затвердевании отливки в результате ликвации;

5) изменение свойств наклепанного металла.

В зависимости от поставленных задач отжиг производится при различных температурах и бывает двух видов: неполный и полный.

Температура отжига, как правило, должна быть на 20-30° выше 723° (критической точки), при которой происходит основное изменение внутреннего строения стали.

Скорость нагрева детали до температуры отжига зависит от химического состава, формы и размеров детали. При больших размерах и сложной форме детали нагрев должен быть медленным. Скорость охлаждения при отжиге должна быть малой. Углеродистые стали охлаждаются при отжиге со скоростью 100- 200° в час, низкоуглеродистые - со скоростью 50-60° в час, высоколегированные - еще медленнее. На практике при отжиге детали обычно охлаждаются вместе с печью до комнатной температуры.

При неполном отжиге, цель которого состоит только в устранении внутренних напряжений, сталь с любым содержанием углерода нагревают до 750-760°.

Для полного отжига сталь с содержанием углерода более 0,8% нагревают также до 750-760°, а при меньшем содержании требуется постепенное повышение температуры отжига до 930-950°. Детали выдерживаются при указанных температурах до полного нагрева.

Время выдержки зависит от формы деталей. Затем их медленно охлаждают до комнатной температуры (20°). Качество отжига определяют по виду излома.

Билет № 15

Трёхфазный выпрямитель - это... Что такое Трёхфазный выпрямитель?

Трёхфазный выпрямитель (англ. Three phase rectifier) — устройство применяемое для получения постоянного тока из трёхфазного переменного тока системы Доливо-Добровольского.

Схема трёхфазного выпрямителя Ларионова на трёх диодных полумостах (на 6 диодах)

История и классификация

Наиболее распространены трёхфазный выпрямитель по схеме Миткевича В.Ф. (на трёх диодах), предложенный им в 1901 г.[1], и трёхфазный выпрямитель по схеме Ларионова А.Н. (на шести диодах), предложенный им в 1923 г.[2].

Менее известны трёхфазные выпрямители по схемам «три параллельных моста» (на двенадцати диодах), «три последовательных моста» (на двенадцати диодах) и др., которые по многим параметрам превосходят и схему Миткевича и схему Ларионова. При этом требуются диоды со средним током через один диод почти вдвое меньшим, чем в схеме Ларионова.

Следует отметить, что выпрямитель Миткевича является четвертьмостовым параллельным, выпрямитель Ларионова является не полномостовым, как его часто считают, а полумостовым параллельным («три параллельных полумоста»). В зависимости от схемы включения трёхфазного трансформатора или трёхфазного генератора (звезда, треугольник) схема Ларионова имеет две разновидности: «звезда-Ларионов» и «треугольник-Ларионов», которые имеют разные напряжения, токи, внутренние сопротивления.

По схемам можно заметить, что схема Миткевича является недостроенной схемой Ларионова, а схема Ларионова является недостроенной схемой «три параллельных моста».

Из-за принципа обратимости электрических машин по этим же схемам строятся и преобразователи (инверторы).

Применение

Трёхфазный выпрямитель "три четвертьмоста параллельно" (Миткевича В. Ф.)

Схема трёхфазного ртутного выпрямителя по схеме В. Ф.Миткевича приведена в [3].

Вид ЭДС на входе (точками) и на выходе (сплошной).

(«Частично трёхполупериодный с нулевым выводом»). Площадь под интегральной кривой равна:

, где — максимальное (наибольшее) мгновенное значение ЭДС, — эффективное (действующее) значение ЭДС вторичной обмотки трансформатора или генератора.

Средняя ЭДС равна:

На холостом ходу и близких к нему режимах ЭДС в ветви с наибольшей на данном отрезке периода эдс обратносмещает (закрывает) диоды в ветви с меньшей на данном отрезке периода ЭДС. Относительное эквивалентное активное сопротивление при этом равно сопротивлению одной ветви При увеличении нагрузки (уменьшении ) появляются и увеличиваются отрезки периода на которых обе ветви работают на одну нагрузку параллельно. Относительное эквивалентное внутреннее активное сопротивление на этих отрезках равно В режиме короткого замыкания эти отрезки максимальны, но полезная мощность в этом режиме равна нулю.

Отрицательные полупериоды в выпрямителе Миткевича не используются. Из-за этого выпрямитель Миткевича имеет очень низкий коэффициент использования габаритной мощности трансформатора и применяется при малых мощностях.

Частота пульсаций равна , где — частота сети.
Абсолютная амплитуда пульсаций равна .
Относительная амплитуда пульсаций равна .

Три разделённых полумоста параллельно (три «с удвоением напряжения» параллельно)

Трёхфазный выпрямитель "три полумоста параллельно, объединённые кольцом (треугольником)" («треугольник-Ларионов»).

Вид ЭДС на входе (точками) и на выходе (сплошной).

В некоторой электротехнической литературе иногда не различают схемы «треугольник-Ларионов» и «звезда-Ларионов», которые имеют разные значения среднего выпрямленного напряжения, максимального тока, эквивалентного активного внутреннего сопротивления и др.

В выпрямителе "треугольник-Ларионов" потери в меди больше, чем в выпрямителе "звезда-Ларионов", поэтому на практике чаще применяется схема "звезда-Ларионов".

Кроме этого, выпрямители Ларионова А. Н. часто называют мостовыми, на самом деле они являются полумостовыми параллельными.

В некоторой литературе выпрямители Ларионова и подобные называют «полноволновыми» (англ. full wave), на самом деле полноволновыми являются выпрямитель «три последовательных моста» и подобные.


Площадь под интегральной кривой равна:

.

Средняя ЭДС равна: , то есть больше, чем в выпрямителе Миткевича.

В работе схемы «треугольник-Ларионов» есть два периода. Большой период равен 360° (). Малый период равен 60° (), и повторяется внутри большого 6 раз. Малый период состоит из двух малых полупериодов по 30° (), которые зеркальносимметричны и поэтому достаточно разобрать работу схемы на одном малом полупериоде в 30°.

На холостом ходу и в режимах близких к нему ЭДС в ветви с наибольшей на данном отрезке периода обратносмещает (закрывает) диоды с меньшими на данном отрезке периода ЭДС.

В начальный момент () ЭДС в одной из ветвей равна нулю, а ЭДС в двух других ветвях равны 0,87*Em, при этом открыты два верхних диода и один нижний диод. Эквивалентная схема представляет собой две параллельные ветви с одинаковыми ЭДС (0,87) и одинаковыми сопротивлениями по 3*r каждое, эквивалентное сопротивление обеих ветвей равно 3*r/2. Далее, на малом полупериоде, одна из двух ЭДС, равных 0,87, растёт до 1,0, другая уменьшается до 0,5, а третья растёт от 0,0 до 0,5. Один из двух открытых верхних диодов закрывается, и эквивалентная схема становится параллельным включением двух ветвей, в одной из которых бо́льшая ЭДС и её сопротивление равно 3*r, в другой ветви образуется последовательное включение двух меньших ЭДС, и её сопротивление равно 2*3*r=6*r, эквивалентное сопротивление обеих ветвей равно

Частота пульсаций равна , где — частота сети.
Абсолютная амплитуда пульсаций равна .
Относительная амплитуда пульсаций равна .

Трёхфазный выпрямитель "три полумоста параллельно, объединённые звездой" («звезда-Ларионова»)

Три полумоста параллельно, объединённые звездой («звезда-Ларионов»).

Выпрямитель звезда-Ларионов (шестипульсный) применяется в генераторах электроснабжения бортовой сети почти на всех средствах транспорта (автотракторных, водных, подводных, воздушных и др. ). В электроприводе дизельэлектровозов и дизельэлектроходов почти вся мощность проходит через выпрямитель звезда-Ларионов.

Площадь под интегральной кривой равна:


.

Средняя ЭДС равна: , то есть в раз больше, чем в схемах «треугольник-Ларионов» и «три параллельных полных моста» и вдвое больше, чем в схеме Миткевича.

В этом выпрямителе есть большой период равный 360° и малый период, равный 60°. В большом периоде помещаются 6 малых периодов. Малый период в 60° состоит из двух зеркальносимметричных частей по 30°, поэтому для описания работы этой схемы достаточно разобрать её работу на одной части в 30° малого периода. В начале малого периода () ЭДС в одной из ветвей равна нулю, в двух других — по 0,87*Em. Эти две ветви включены последовательно. Эквивалентное внутреннее активное сопротивление при этом равно Далее, одна из ЭДС увеличивается от 0,87 до 1,0, другая уменьшается от 0,87 до 0,5, а третья растёт от 0,0 до 0,5. Эквивалентная схема при этом изменяется и представляет собой две последовательно включенные ветви, в одной из которых одна ЭДС и её сопротивление равно сопротивлению одной обмотки 3*r, в другой две параллельно включенные ЭДС с сопротивлением 3*r каждая, эквивалентное сопротивление двух параллельных ветвей равно 3*r/2. Эквивалентное активное внутреннее сопротивление всей цепи равно . В режимах близких к холостому ходу (при малых нагрузках) в параллельных ветвях э.д.с. в ветви с большей э.д.с. обратносмещает (закрывает) диод в ветви с меньшей э.д.с., при этом изменяется эквивалентная схема. При увеличении нагрузки появляются и увеличиваются отрезки периода на которых обе ветви работают на нагрузку параллельно. В режиме короткого замыкания отрезки параллельной работы увеличиваются до длины всего периода, но полезная мощность в этом режиме равна нулю.

Частота пульсаций равна , где — частота сети.
Абсолютная амплитуда пульсаций равна .
Относительная амплитуда пульсаций равна .

Трёхфазный выпрямитель "три двухфазных двухчетвертьмостовых параллельных выпрямителей Миткевича параллельно" (6 диодов)

В литературе иногда называют «шестифазный» (см. немецкую страницу в Википедии de:Gleichrichter#Gleichrichter für Dreiphasenwechselstrom Sechspuls-Sternschaltung (M6): 6-Phasen-Gleichrichter mit Mittelpunktanzapfungen am Drehstromtransformator). Является почти аналогом выпрямителя «три полных моста параллельно» и имеет почти такие же свойства, как и выпрямитель «три полных моста параллельно», но эквивалентное внутреннее активное сопротивление почти вдвое больше, число диодов вдвое меньше, средний ток через один диод почти вдвое больший.

Площадь под интегральной кривой равна:

.

Средняя ЭДС равна: , то есть такая же, как и в схеме «треугольник-Ларионов» и в раз меньше, чем в схеме «звезда-Ларионов».

Трёхфазный выпрямитель "три двухфазных двухчетвертьмостовых параллельных выпрямителей Миткевича последовательно" (6 диодов)

Является почти аналогом выпрямителя «три полных моста последовательно» и имеет почти такие же свойства, но эквивалентное внутреннее активное сопротивление почти вдвое больше, число диодов вдвое меньше, средний ток через один диод почти вдвое больше.

Трёхфазный выпрямитель "три полных моста параллельно" (12 диодов)

Вид ЭДС на входе (точками) и на выходе (сплошной).

Менее известны полномостовые трёхфазные выпрямители по схеме «три параллельных моста» (на двенадцати диодах), «три последовательных моста» (на двенадцати диодах), и др., которые по многим параметрам превосходят выпрямитель Ларионова А. Н.. По схемам выпрямителей можно видеть, что выпрямитель Миткевича В. Ф. является «недостроенным» выпрямителем Ларионова А. Н., а выпрямитель Ларионова А. Н. является «недостроенным» выпрямителем «три параллельных моста».

Площадь под интегральной кривой равна:

.

Средняя ЭДС равна: , то есть такая же, как и в схеме «треугольник-Ларионов» и в раз меньше, чем в схеме «звезда-Ларионов».

В режиме холостого хода ЭДС в мосту с наибольшей на данном отрезке большого периода ЭДС обратносмещает (закрывает) диоды в мостах с меньшими на данном отрезке большого периода ЭДС. Эквивалентное внутреннее активное сопротивление при этом равно активному сопротивлению одного моста (одной обмотки) При увеличении нагрузки (уменьшении ) появляются и увеличиваются отрезки периода на которых два моста работают на нагрузку параллельно, эквивалентное внутреннее активное сопротивление на этих отрезках периода при этом равно сопротивлению двух параллельных мостов При дальнейшем увеличении нагрузки появляются и увеличиваются отрезки периода на которых все три моста работают на нагрузку параллельно, эквивалентное внутреннее активное сопротивление на этих отрезках периода равно сопротивлению трёх параллельных мостов В режиме короткого замыкания все три параллельных моста работают на нагрузку, но полезная мощность в этом режиме равна нулю. Из этого следует, что с учётом разницы величин ЭДС (), эквивалентное внутреннее активное сопротивление (и потери в меди) выпрямителя «три параллельных моста» получается меньше, чем в выпрямителе «звезда-Ларионов». Из-за меньшего эквивалентного внутреннего активного сопротивления в выпрямителе «три параллельных полных моста» нагрузочные характеристики этих двух выпрямителей получаются разными.
Выпрямитель "три параллельных моста" имеет большую надёжность, чем выпрямитель "звезда-Ларионов". При обрыве (выгорании) 5/6 диодов выпрямитель "звезда-Ларионов" становится полностью неработоспособным, а выпрямитель "три параллельных моста", в случае оставшихся диодов в противоположных плечах одного моста, ещё даёт около 1/6 от полной мощности, чего может хватить, чтобы "дотянуть" до ремонта. В выпрямителе "три параллельных полных моста" средний ток через один диод почти вдвое меньше, чем в выпрямителе "звезда-Ларионов", а такие диоды дешевле и доступнее.
Недостатки.
1. При очень малых токах нагрузки эквивалентное внутреннее активное сопротивление почти равно активному сопротивлению одной обмотки, т. е. больше, чем в выпрямителе "треугольник-Ларионов".
Устранение недостатка. При очень малых токах нагрузки схему "три параллельных моста" можно переключать на схему "треугольник-Ларионов" переключателем с тремя замыкающими контактными группами.
2. Из-за четырёхпроводной трёхфазной сети выпрямитель "три параллельных моста" может работать только вблизи трансформатора, выпрямитель Ларионова - на удалении от трансформатора.
Устранение недостатка. Проводка шестипроводной линии электропередачи.

По свойствам этот выпрямитель ближе к источникам тока и может почти во всех устройствах заменить выпрямители «звезда-Ларионов» и «треугольник-Ларионов», (электропривод тепловозов, теплоходов, атомоходов, прокатных станов, буровых вышек, блоки питания мощных электролизёров, мощных радиопередатчиков, мощных радиолокаторов, мощных лазеров, электротранспорта постоянного тока, генераторы бортовой сети автотракторной и др. техники и в других устройствах), при этом уменьшается нагрев обмоток и сберегается около 4% электроэнергии (топлива)).

Частота пульсаций равна , где — частота сети.

Абсолютная амплитуда пульсаций равна .
Относительная амплитуда пульсаций равна .

Трёхфазный выпрямитель "три полных моста последовательно" (12 диодов)

Площадь под интегральной кривой равна:


Средняя ЭДС равна: , то есть вдвое больше, чем в схеме «треугольник-Ларионов».

Относительное эквивалентное внутреннее активное сопротивление равно сопротивлению трёх последовательно включенных мостов с сопротивлением 3*r каждый, то есть .

Ток в нагрузке равен

Мощность в нагрузке равна

Частота пульсаций равна , где — частота сети.
Абсолютная амплитуда пульсаций равна .
Относительная амплитуда пульсаций равна .

Этот выпрямитель имеет наибольшее эквивалентное внутреннее активное сопротивление и наибольшую среднюю ЭДС, по свойствам ближе к источнику напряжения и может найти применение в высоковольтных источниках напряжения (в установках электростатической очистки промышленных газов (электростатический фильтр) и др.).

Двенадцатипульсовый статический трёхфазный выпрямитель

Представляет собой параллельное (или иногда последовательное) включение двух выпрямителей Ларионова со сдвигом фаз входных трёхфазных токов. При этом вдвое увеличивается число выпрямленных полупериодов по сравнению с обычным выпрямителем Ларионова из-за чего уменьшается относительная амплитуда пульсаций выпрямленного напряжения и вдвое увеличивается частота пульсаций выпрямленного напряжения, что также облегчает сглаживание выпрямленного напряжения.[4]

Трёхфазные выпрямители "шесть мостов" (24 диода)

График ЭДС (зелёный) на выходе выпрямителя "шесть параллельных мостов".

Ещё менее известны трёхфазные выпрямители "шесть мостов параллельно" и "шесть мостов последовательно". Они состоят из двух трёхфазных трансформаторов. Первичные обмотки одного из них включаются звездой, другого - треугольником, что создаёт сдвиг фаз в 30°. Шесть вторичных обмоток подключаются к шести мостам (двадцать четыре диода). Мосты могут включаться разными способами, один из них - параллельное включение всех шести мостов. Из-за малых пульсаций выпрямитель по этой схеме соизмерим по массе стали и меди с выпрямителем "три параллельных моста" с дросселем фильтра, сглаживающим пульсации до такого же уровня. Эти выпрямители полномостовые. Они также как и выпрямитель "три параллельных моста" по многим параметрам превосходят и выпрямитель Миткевича и выпрямитель Ларионова. При этом требуются диоды со средним током через один диод почти вчетверо меньшим, чем в схеме Ларионова, и вдвое меньшим, чем в схеме "три параллельных полных моста". Эта схема позволяет построить выпрямитель большой мощности на элементах малой мощности.

Трёхфазный выпрямитель "шесть мостов последовательно" имеет наибольшее эквивалентное внутреннее активное сопротивление и может найти применение в источниках высокого напряжения большой мощности, например, в блоках питания промышленных установок электростатической очистки газов.

См. также

Ссылки

  1. http://www.yanviktor.ru/elektrotexnika/6_el_pribory/2.jpg Трёхфазная схема с выводом нуля трансформатора (предложена в 1901 году В.Ф.Миткевичем)
  2. http://www.yanviktor.ru/elektrotexnika/6_el_pribory/2.jpg Трёхфазная мостовая схема (предложена в 1924 году А.Н.Ларионовым, применяется и без трансформатора)
  3. http://www.yanviktor.ru/elektrotexnika/6_el_pribory/18.jpg Таблица 18. Трёхфазный ртутный выпрямитель
  4. http://www.css-rzd.ru/zdm/02-1999/8073.htm Преобразователь для подпитки сети тягового электроснабжения. Рис.3.
  • Шамшин В. Г., История технических средств коммуникации. Учеб. пособие., 2003. Дальневосточный Государственный Технический Университет.
  • http://h3.smtu.ru/Know/AEC/IV.htm ГМТУ, Государственный Морской Технический Университет, АЭС, 4.4 Трёхфазные неуправляемые выпрямители
  • http://www.ire.krgtu.ru/subdivision/rc/epures/lab/lab1/ Красноярский государственный технический университет, Институт радиоэлектроники, кафедра РТС, Лабораторная работа № 1 Исследование трёхфазных нерегулируемых выпрямителей
  • http://www.cqham.ru/pow2_15.htm Выпрямители переменного напряжения. Многофазные выпрямители. Трёхфазный выпрямитель. Схема Ларионова.
  • http://qrx.narod.ru/arhn2/volt.htm Выпрямители их достоинства и недостатки. Многофазные выпрямители. Трёхфазный выпрямитель. Схема Ларионова.
  • http://www.rayax.ru/tex/slovar-v-p-2/193/index.html 11.3. Схемы выпрямления трёхфазного тока
  • http://ruselt.ru/techinfo.php?id=5&ap=2&ap1=28 Современные источники бесперебойного питания: структуры силовых цепей трёхфазных ИБП. Часть 2. Журнал "Электронные компоненты" №8, 2008. Валерий Климов, к.т.н., технический директор, "Русэлт"
  • http://www.ask-r.ru/info/library/ups_without_secret_7.htm Источники бесперебойного питания без секретов. Глава 7. Трёхфазные ИБП
  • http://www.ntpo.com/patents_electricity/electricity_7/electricity_367.shtml трёхфазный управляемый выпрямитель. Описание изобретения к патенту Российской Федерации.
  • http://elib.ispu.ru/library/lessons/arkhang/index.html Ивановский государственный энергетический университет. Выпрямители. Архангельский Николай Леонидович. 5. Трёхфазная однотактная схема выпрямления. 6. Трёхфазная мостовая схема выпрямления.
  • http://electromaster.ru/modules/myarticles/print.php?storyid=328 Рис.2.33. Схемы силовых цепей трёхфазных выпрямителей
  • http://www.elecab.ru/sprav14-1.shtml Рис.2.5. Схемы выпрямителей: б) трёхфазная нулевая; в) трёхфазная мостовая.
  • http://aukelectr.edu.knu.kg/electronics/8.2.5.htm 8.2.5. Трёхфазные выпрямители.
  • http://www.neftelib.ru/neft-book/030/4/index.shtml Рис.2.1.Электрическая схема сварочных выпрямителей а- трёхфазная мостовая; б- шестифазная с уравнительным дросселем; в- с транзисторным блоком
  • http://slovari.yandex.ru/dict/bse/article/00015/73300.htm БСЭ, Выпрямитель тока, рис. Выпрямители трёхфазного тока (схемы)
  • http://www.power-e.ru/2006_01_20.php Силовая электроника №1'2006. Виенна-выпрямитель - трёхфазный корректор коэффициента мощности. Евгений Чаплыгин, Во Минь Тьинь, Нгуен Хоанг Ан
  • http://www.cqham.ru/lyg.htm Выпрямители. Vytas LY3BG
  • http://andserkul.narod2.ru/tryohfaznie_vipryamiteli/ Трёхфазные выпрямители
  • http://leg.co.ua/knigi/raznoe/elementnaya-baza-i-shemotehnika-ustroystv-silovoy-elektroniki-2.html Выпрямители - Элементная база и схемотехника устройств силовой электроники

принцип работы, типы и схемы

Принцип работы

Видя, что 3-фазный источник питания — это просто три однофазные комбинации, мы можем использовать это многофазное свойство для создания 3-фазных цепей выпрямителя.

Как и в случае однофазного выпрямления, в трехфазном выпрямлении используются диоды, тиристоры, транзисторы или преобразователи для создания полуволновых, двухволновых, неконтролируемых и полностью управляемых выпрямительных цепей, преобразующих данный трехфазный источник питания в постоянный выходной уровень постоянного тока. В большинстве случаев трехфазный выпрямитель подается напрямую от электросети или от трехфазного трансформатора, если подключенная нагрузка требует другого уровня выхода постоянного тока.

Как и в случае предыдущего однофазного выпрямителя, наиболее простой трехфазной выпрямительной схемой является схема неуправляемого полуволнового выпрямителя, в которой используются три полупроводниковых диода, по одному диоду на фазу, как показано ниже.

Принцип работы диодного моста

Диод в цепи переменного напряжения

Итак, в статье про диод мы рассматривал, что будет на выходе диода, если подать на него переменный ток. Для этого мы даже собирали вот такую схему, где G – это синусоидальный генератор. С клемм X1 и X2 уже снимали сигнал.

Мы на диод подавали переменное напряжение.

А на выходе после диода получали уже вот такой сигнал.

То есть у нас получилось вот так.

Да, мы получили постоянный ток из переменного, но стоило ли это того? В этом случае у нас получился постоянный пульсирующий ток, где половина мощности сигнала была вообще вырезана.

Как работает диодный мост в теории

Как вы знаете, переменный ток меняет свое направление несколько раз в секунду. Поэтому, его можно разбить на положительные полуволны и отрицательные полуволны. Положительные полуволны я пометил красным, а отрицательные – синим.

Для того, чтобы диодный мост работал, ему нужна какая-либо нагрузка. Пусть это будет резистор. Следовательно, когда на диодный мост приходит положительная полуволна, протекание тока через него будет выглядеть вот так.

Как вы видите, при положительной полуволне не задействованы диоды, которые я показал штриховой линией.

После положительной полуволны приходит отрицательная полуволна, и в этом случае протекание тока в диодном мосте выглядит так.

В этом случае, диоды, которые работали при положительной полуволне, при отрицательной полуволне они отдыхают). Эстафету принимает на себя другая пара диодов. Можно даже сказать, что в диодном мосте они работают попарно. Одна пара диодов работает на положительную полуволну, а другая пара – на отрицательную.

Обратите внимание на нагрузку. На нее всегда приходит одна и та же полярность тока при любом стечении обстоятельств

Работа диодного моста на практике

Давайте и мы посмотрим, что получается на выходе диодного моста, если подать на него переменное напряжение. Для этого возьмем 4 простых кремниевых диода и соединим их в диодный мост

Важно, чтобы диоды были одной марки

На вход диодного моста будем подавать переменное напряжение, и посмотрим, что у нас получается на выходе.

Итак, на вход я подаю вот такой сигнал.

На выходе получаю постоянное пульсирующее напряжение.

Здесь мы видим, что отрицательная полуволна в диодном мосте не срезается, а превращается в положительную. Мощность сигнала при этом не теряется, так как отрицательная полуволна просто инвертируется в положительную полуволну. Ну разве не чудо?

Наблюдательный читатель также может заметить, что амплитуда сигнала чуть-чуть просела. Если мы на вход подавали синусоидальный сигнал с амплитудой в 6 Вольт, то на выходе диодного моста имеем чуть меньше 6 Вольт, а точнее где-то 4,8 Вольта. Почему так произошло? Дело все в том, что на кремниевом диоде падает напряжение 0,6-0,7 Вольт. Так как переменное напряжение проходит через 2 диода при каждой полуволне, то на каждом диоде падает по 0,6 Вольт. 2×0,6=1,2 Вольта. 6-1,2=4,8 Вольта.

Теперь можно с гордостью нарисовать рисунок.

Однофазный однополупериодный выпрямитель

Однофазный однополупериодный выпрямитель, схема которого приведена на рис. 30.2 а, является простейшим.

Схема однофазного двух-полупериодного выпрямителя.| Эпюры напряжений и токов выпрямителя.

Однофазный однополупериодный выпрямитель имеет ограниченное применение. Он используется главным образом в маломощных усилителях и в измерительных схемах при условии применения фильтра для сглаживания пульсаций. Основными недостатками этой схемы являются следующие: высокий уровень пульсаций тока, низкий коэффициент использования трансформатора; значительное изменение выходного напряжения при большом внутреннем сопротивлении вентиля, большое обратное напряжение; малый КПД выпрямителя из-за больших потерь на внутреннем сопротивлении вентиля.

Благодаря простоте устройства однофазные однополупериодные выпрямители часто применяются в маломощных цепях измерительных приборов, в радий — и телевизионной технике.

Таким образом, для однофазного однополупериодного выпрямителя следует выбирать анод, у которого максимально допустимое обратное напряжение больше или равно амплитудному значению напряжения на вторичной обмотке трансформатора.

Схема использования заряд.

Так как УЗ-400 и УЗ-401 имеют однофазные однополупериодные выпрямители, то для сглаживания выходного напряжения необходим конденсатор в 50 — 100 мкф. Чтобы конденсатор успевал зарядиться и обеспечить достаточное сглаживание напряжения на обмотке реле, изменять напряжение на входе УЗ-400 необходимо очень медленно. После каждого срабатывания проверяемого реле необходимо снизить входное напряжение до нуля и обождать некоторое время, чтобы конденсатор разрядился на реле. Необходимо помнить, что проверять от УЗ-400 или УЗ-401 можно только аппаратуру с номинальным током, не превышающим номинальный ток диодов в выпрямителях зарядного устройства.

На рис. 14.6, а изображена схема простейшего однофазного однополупериодного выпрямителя на ТИ-рИСТОре VS. Управление выпрямленным напряжением в управляемых выпрямителях сводится к задержке во времени момента включения тиристора по отношению к моменту его естественного включения. Это осуществляется за счет сдвига фаз между анодным напряжением и напряжением, подаваемым на управляющий электрод тиристора. Такой сдвиг фаз называют углом управления а. В зависимости от сопротивления переменного резистора R1 угол управления а может изменяться от 0 до 90, что позволяет плавно регулировать выпрямленное напряжение от наибольшей величины до ее половины. Зависимость среднего значения выпрямленного напряжения Ua от угла управления а называют характеристикой управления. Для однофазного двухполупериодного выпрямителя эта характеристика представлена на рис. 14.7, где максимальное значение угла управления атахл.

Схема трехфазного выпрямителя с отводом от нулевой точки ( а и мостового.

Однофазный выпрямитель с удвоением напряжения ( рис. 30.2 г) представляет собой последовательное соединение двух однофазных однополупериодных выпрямителей. В первом полупериоде при положительном напряжении на аноде диода VD заряжается конденсатор Сь а во втором полупериоде проводит диод VD2 и конденсатор С2 заряжается напряжением противоположной полярности. Так как эти конденсаторы включены последовательно, то выходное напряжение почти удваивается. Конденсаторы С ] и С2 могут использоваться как элементы фильтра. Трансформатор в этой схеме используется так же полно, как и в мостовой. В связи с этим такой выпрямитель часто называют полумостовым.

Основным элементом современных управляемых выпрямителей является тиристор. На рис. 9.30, а представлена схема простейшего однофазного однополупериодного выпрямителя на тиристоре.

Емкостный фильтр ( рис. 5.5 о) состоит из конденсатора, подключаемого параллельно нагрузке; применяется в маломощных цепях. Процесс сглаживания пульсаций емкостным фильтром показан на рис. 5.6. Положительные полуволны напряжения, выпрямленного однофазным однополупериодным выпрямителем, разделены паузами.

Расчет основан на допущении, что R — С Rn. Это допущение почти всегда соблюдается, давая основание считать, что переходные процессы в схеме выпрямления весьма быстро проходят, и время установления режима работы вентиля меньше времени протекания тока через него. Переходные процессы снова возникают при повторном включении вентиля, в результате чего форма кривой напряжения на конденсаторе несколько отличается от формы кривых, ранее изображенных на графиках. Чтобы учесть потери в схеме однофазного однополупериодного выпрямителя, на рис. 3 — 12, а показано сопротивление R, включенное последовательно с нагрузкой.

Назначение и практическое использование

Область использования моста, набранного из диодов, довольно широка. Это могут быть блоки питания и узлы управления. Он стоит во всех устройствах, питающихся от промышленной сети 220 вольт. Например, телевизоры, приёмники, зарядки, посудомоечные машины, светодиодные лампы.

Не обходятся без него и автомобили. После запуска двигателя начинает работать генератор, вырабатывающий переменный ток. Так как бортовая сеть вся питается от постоянного напряжения, ставится выпрямительный мост, через который происходит подача выпрямленного напряжения. Этим же постоянным сигналом происходит и подзарядка аккумуляторной батареи.

Выпрямительное устройство используется для работы сварочного аппарата. Правда, для него применяются мощные устройства, способные выдерживать ток более 200 ампер. Использование в устройствах диодной сборки даёт ряд преимуществ по сравнению с простым диодом. Такое выпрямление позволяет:

  • увеличить частоту пульсаций, которую затем просто сгладить, используя электролитический конденсатор;
  • при совместной работе с трансформатором избавиться от тока подмагничивания, что даёт возможность эффективнее использовать габаритную мощность преобразователя;
  • пропустить большую мощность с меньшим нагревом, тем самым увеличивая коэффициент полезного действия.

Но также стоит отметить и недостаток, из-за которого в некоторых случаях мост не используют. Прежде всего, это двойное падение напряжения, что особенно чувствительно в низковольтных схемах. А также при перегорании части диодов устройство начинает работать в однополупериодном режиме, из-за чего в схему проникают паразитные гармоники, способные вывести из строя чувствительные радиоэлементы.

Блок питания

Ни один современный блок питания не обходится без выпрямительного устройства. Качественные источники изготавливаются с использованием мостовых выпрямителей. Классическая схема состоит всего из трёх частей:

  1. Понижающий трансформатор.
  2. Выпрямительный мост.
  3. Фильтр.

Синусоидальный сигнал с амплитудой 220 вольт подаётся на первичную обмотку трансформатора. Из-за явления электромагнитной индукции во вторичной его обмотке наводится электродвижущая сила, начинает течь ток. В зависимости от вида трансформатора величина напряжения за счёт коэффициента трансформации снижается на определённое значение.

Между выводами вторичной обмотки возникает переменный сигнал с пониженной амплитудой. В соответствии со схемой подключения диодного моста это напряжение подаётся на его вход. Проходя через диодную сборку, переменный сигнал преобразуется в пульсирующий.

Такая форма часто считается неприемлемой, например, для звукотехнической аппаратуры или источников освещения. Поэтому для сглаживания используется конденсатор, подключённый параллельно выходу выпрямителя.

Трёхфазный выпрямитель

На производствах и в местах, где используется трёхфазная сеть, применяют трёхфазный выпрямитель. Состоит он из шести диодов, по одной паре на каждую фазу. Использование такого рода устройства позволяет получить большее значение тока с малой пульсацией. А это, в свою очередь, снижает требования к выходному фильтру.

Наиболее популярными вариантами включения трёхфазных выпрямителей являются схемы Миткевича и Ларионова. При этом одновременно могут использоваться не только шесть диодов, но и 12 или даже 24. Трёхфазные мосты используются в тепловозах, электротранспорте, на буровых вышках, в промышленных установках очистки газов и воды.

15.3 Стабилизаторы напряжения и тока

Этим устройством называют электрический прибор, автоматически обеспечивающий поддержание напряжения (тока) нагрузки с заданной точностью. Электронные приборы могут нормально работать при вариации питающего напряжения 0,1 – 3,0%, а иногда и того меньше.

Стабилизаторы классифицируют по ряду признаков:

  1. По роду стабилизируемой величины – стабилизаторы напряжения и тока.
  2. По способу стабилизации – параметрические и компенсационные стабилизаторы.

Широкое применение получили компенсационные стабилизаторы, которые подразделяются на стабилизаторы непрерывного и импульсного регулирования. Стабилизация достигается за счет введения отрицательной обратной связи между выходом и регулирующим элементом, который изменяет свое сопротивление так, что компенсирует возникшее отклонение выходной величины.

Параметрические стабилизаторы напряжения и тока. Схема такого устройства имеет вид:

Рисунок 15. 14 — Схема параметрического стабилизатора напряжения на стабилитроне (а) и вольт — амперные характеристики Rб при ?Uвх параметрического стабилизатора (б).

С помощью такого простейшего стабилизатора, в котором применяется полупроводниковый стабилитрон VD, можно обеспечить стабилизацию напряжения от единиц до нескольких сотен вольт при токах от единиц мА до одного ампера. Если необходимо стабилизировать U<3В, то вместо стабилитрона используют стабисторы.

Коэффициент стабилизации параметрического стабилизатора напряжения на стабилитроне примерно равен 30 — 50. Его К.П.Д. не превышает 0,3; а диапазон стабилизируемого напряжения узок и не регулируется.

В параметрических стабилизаторах тока нелинейный элемент включается последовательно с нагрузкой.

Рисунок 15.14 — Схема (а) и объяснение принципа действия (б) параметрического стабилизатора тока.

В качестве нелинейного элемента используют биполярные и полевые транзисторы. Рабочая точка на вольт-амперной характеристике параметрического стабилизатора тока выбирается таким образом, чтобы при изменении питающего напряжения нагрузочный ток практически не изменялся. Коэффициент стабилизации тока в таком стабилизаторе составляет несколько десятков.

Рисунок 15.15 — Схемапараметрического стабилизатора тока на полевом транзисторе

Компенсационные стабилизаторы постоянного напряжения и тока являются АСР с отрицательной обратной связью, но их достоинства достигнуты усложнением схем. К > 1000, η = 0,5 – 0,6. Аналогично параметрическому стабилизатору, компенсационный стабилизатор включают между сглаживающим фильтром и нагрузочным резистором.

Рисунок 15.16-Схемы компенсационного стабилизатора напряжения на биполярных

транзисторах (а) и операционном усилителе (б).

Рисунок 15.17 — Схема компенсационного стабилизатора тока на биполярных транзисторах.

Компенсационные стабилизаторы непрерывного действия выпускаются в виде ИМС и применяются в качестве индивидуальных стабилизаторов отдельных блоков. В то же время общие источники ВП выполняют нестабилизированными.

Импульсные стабилизаторы постоянного напряжения (ИСПН) имеют η = 0,80 – 0, 85, меньше габариты и массу. Это достигается использованием транзистора в режиме ключа, что позволяет получить прямоугольные импульсы, которые затем сглаживаются фильтром. Мощность потерь на транзисторе стремится к нулю и получают высокий К.П.Д. Изменение длительности импульсов или частоты их следования позволяет поддерживать Uвых = const.

Импульсные стабилизаторы постоянного напряжения по способу управления регулирующим элементом разделяют на релейные (двухпозиционные) и с широтно–импульсной модуляцией (ШИМ). Частоты переключений регулирующего транзистора равны 2 – 50 кГц.

Рисунок 15.18 — Принципиальная электрическая схема релейного импульсного стабилизатора постоянного напряжения.

Что такое стабилизатор и для чего он нужен?

На сегодняшний день, рынок электроприборов предлагает большой выбор выпрямителей. Устройства можно подобрать по техническим характеристикам, которые будут подходить определенной электросети.

Но для начала нужно разобраться, что же такое трансформатор переменного тока. Если его правильно подобрать, он будет служить долгие годы. Устройство, как уже говорилось ранее, защищает электроприборы от перепада переменного тока.

С помощью выпрямителя тока, все электроприборы работают в щадящем режиме. Это позволяет сэкономить на электроэнергии и продлить эксплуатацию бытовой техники. Если подробно разобраться, то вся электротехника изготавливается со специальной программой и рассчитана на определенное напряжение в сети.

Если все условия соблюдены, бытовые приборы будут работать с высокой производительностью и минимальной затратой энергии. Переменный ток электрической сети часто меняется, поэтому выпрямитель выравнивает его.

Еще применяют трансформаторы напряжения для двигателей автомобилей. Они нужны для того, чтобы двигатель мог завестись без перегрузок с низкого напряжения. Пример двигателя автомобиля, можно взять мотор стиральной машины. При постоянных перепадах без стабилизатора тока, двигатель испытывает большие перегрузки, как следствие может сгореть.

Практическое применение

На практике диодный мост имеет довольно широкий спектр применения – это и цифровая техника, блоки питания в персональных компьютерах, ноутбуках, различных устройствах, автомобильных генераторах, питающихся от низкого постоянного напряжения. Помимо этого их можно встретить в системах звуковоспроизведения, измерительной техники, теле- радиовещания, они устанавливаются в ряде различных устройств по всему дому. Для лучшего понимания роли диодного моста в этих приборах мы рассмотрим несколько конкретных схем, в которых он применяется.

Примеры схем с диодным мостом и их описание

Одна из наиболее простых схем с применением диодного моста – это зарядное устройство, применяемое для оборудования, питаемого низким напряжением. Один из таких вариантов рассмотрим на следующем примере

Как видите на рисунке, от понижающего трансформатора Т1 напряжение из переменного 220В преобразуется в переменное на уровне 7 – 9В. После этого пониженное напряжение подается на диодный мост VD, от которого выпрямленное через сглаживающий конденсатор С1 на микросхему КР. От микросхемы выпрямленное напряжение стабилизируется и выдается на клеммы разъема.

На рисунке выше приведен пример схемы карманного фонаря, данная модель подключается к бытовой сети 220В через розетку, что представлено соединением разъема Х1 и Х2. Далее напряжение подается на мост VD, а с него уже на микросхему DA1, которая при наличии входного питания сигнализирует об этом через светодиод HL1. После этого напряжение питания приходит на аккумулятор GB, который заряжается и затем используется в качестве основного источника питания для лампы фонарика.

Здесь представлен пример схемы сварочного агрегата, в котором диодный мост устанавливается сразу после понижающего трансформатора для выпрямления электрического тока. Из-за сложности схемы дальнейшее рассмотрение работы устройства нецелесообразно. Стоит отметить, что существуют и другие устройства с еще более сложным принципом работы – импульсные блоки питания, ШИМ модуляторы, преобразователи и т.д.

Оцените статью:

мир электроники - Расчет выпрямителей напряжения

Основы электротехники

 материалы в категории

Выпрямители относятся ко вторичным источникам электропитания, для которых первичным источником являются сети переменного тока.
Выпрямитель - это устройство, которое преобразует переменное напряжение питающей сети в однонаправленное пульсирующее. Именно однонаправленное пульсирующее так как назвать его постоянным немного некорректно. Существует и несколько иное определение: выпрямитель предназначен для преобразования переменного напряжения в импульсное напряжение одной полярности.

Выпрямители могут быть однополупериодные и двуполупериодные. К тому же они разделяются на однофазные и многофазные.

Итак, начнем с однофазного однополупериодного выпрямителя на полупроводниковом диоде.

Однополупериодный выпрямитель

Схема однополупериодного выпрямителя до боли проста и объяснять тут нечего. Для наглядности положительные и отрицательные полуволны показаны разными цветами. Поскольку диод обладает свойствами односторонней проводимости, на выходе получается пульсирующее напряжение одной полярности. Для схемы характерны следующие параметры:

Среднее значение выпрямленного напряжения



Действующее значение входного напряжения

Среднее значение выпрямленного тока

Действующее значение тока во вторичной обмотке трансформатора

Коэффициент пульсаций

К достоинствам схемы можно отнести простоту конструкции. Недостатки - большие пульсации, малые значения выпрямленного тока и напряжения, низкий КПД. Применяется такая схема для питания низкоомных нагрузок, некритичных к высоким пульсациям.


В бытовой технике однолупериодные выпрямители применяются в основном в импульсных источниках питания: из-за большой рабочей частоты (около 15 кГц а иногда и выше) пульсации не столь чувствительны и их легче сгладить.

Двухполупериодный выпрямитель

Схема выпрямления с выводом от средней точки трансформатора




Пунктиром показано напряжение на входе второго диода. Как видно из графиков, во время первого полупериода первый диод открыт и на нагрузке создается падение напряжения. Во время второго полупериода первый диод закрывается, поскольку оказывается включенным в обратном направлении, а второй, наоборот, открывается и на нагрузке снова выделяется положительная полуволна. На схеме плюсиками и минусами обозначено действие полуволн переменного тока. Частота пульсаций двуполупериодного выпрямителя вдвое больше, что является его достоинством. Для такой схемы характерны следующие параметры:

Uср = 0.9Uвх
Uвх = 1.11Uср
Iср = 0.9Uвх/Rн
I2 = 0.78Iср
p = 0.67

Достоинства: удвоенные значения Uср и Iср, вдвое меньший коэффициент пульсаций по сравнению с однополупериодной схемой. Недостатки: наличие трансформатора с двумя симметричными обмотками (что увеличивает его массогабаритные показатели). К тому же на диодах удвоенное обратное напряжение.

Мостовая схема выпрямителя


Параметры такие же, как и двухполупериодной схемы со средним выводом, кроме обратного напряжения (оно в два раза меньше). Положительная полуволна (с верхнего по схеме вывода трансформатора) проходит через диод VD2, затем через нагрузку, затем через VD3 ко второму выводу трансформатора. При смене направления тока работают диоды VD4, VD1. Недостатком схемы считается удвоенное число диодов.
Положительный момент в схеме- не нужен трансформатор со средней точкой.

Трехфазный выпрямитель

Трехфазные выпрямители так-же делятся на однополупериодные и двухполупериодные: вот схемы:

Однополупериодный трехфазный выпрямитель


ниже показаны диаграммы трехфазного однополупериодного выпрямителя


Каждая фаза смещена относительно другой на угол 120°. На нагрузке работает та фаза, у которой больше значение положительной полуволны в данный момент времени. В схеме диоды используются в течении 1/3 периода. При этом необходимо наличие средней точки. Среднее значение выпрямленного напряжения Uср = 1.17Uвх, обратное напряжениеUобр.max = 2.1Uср, коэффициент пульсаций 0.25.

Двухполупериодный трехфазный выпрямитель



По принципу действия такая схема аналогична однофазной двухполупериодной (мостовой). Для нее характерно: Uср = 2.34Uвх, Uобр.max = 1.05Uср, p = 0.057. Находит применение при различных величинах входного напряжения и токах нагрузки в сотни Ампер. Схема экономична, имеет низкие пульсации. Однако в реальных схемах коэффициент пульсаций составляет 8-10% из-за несимметричности фазных питающих напряжений.

Примечание: сайт-источник naf-st.ru

НАШ ФОРУМ





Что такое трехфазный выпрямитель? - 3-фазный полуволновой, полноволновой и мостовой выпрямитель

Определение: 3-фазный выпрямитель - это устройство, которое выпрямляет входное переменное напряжение с помощью 3-фазного трансформатора и 3 диодов , подключенных к каждая из трех фаз вторичной обмотки трансформатора.

Значение трехфазного выпрямителя

Однофазный выпрямитель также выполняет выпрямление, то есть преобразует переменный ток в постоянный, но для преобразования использует только однофазную вторичную обмотку трансформатора.А диоды подключены ко вторичной обмотке однофазного трансформатора.

Недостатком такой схемы является высокий коэффициент пульсации. В случае полуволнового выпрямителя коэффициент пульсаций составляет 1,21 , а в случае двухполупериодного выпрямителя коэффициент пульсаций составляет 0,482 . В обоих случаях нельзя пренебрегать значением коэффициента пульсации. В то время как в случае однополупериодного выпрямителя значение довольно велико, но и в случае двухполупериодного выпрямителя значение выпрямителя значительно больше.

Таким образом, в таких схемах нам нужна схема сглаживания, чтобы убрать эту рябь. Эти колебания представляют собой составляющие переменного тока в постоянном напряжении. Это называется пульсирующим постоянным напряжением . Если это пульсирующее напряжение постоянного тока используется в нескольких приложениях, это приводит к снижению производительности устройства. Таким образом, используется схема сглаживания, фильтр работает как схема сглаживания для выпрямительной системы.

Но после этого процесса сглаживания напряжение выпрямителя в какой-то момент падает до нуля.Следовательно, если вместо однофазного трансформатора мы используем трехфазный трансформатор, коэффициент пульсаций можно значительно снизить. Одним из значительных преимуществ трехфазного трансформатора является то, что выпрямленное напряжение не падает до нуля, даже если не используется сглаживающее устройство.

Трехфазный полуволновой выпрямитель

В трехфазном полуволновом выпрямителе , по три диода подключены к каждой из трех фаз вторичной обмотки трансформатора. Три фазы вторичной обмотки соединены звездой, поэтому она также называется Star Connected Secondary.

Анодный вывод диода подключен ко вторичной обмотке трансформатора. И три фазы трансформатора соединены вместе в общей точке, называемой нейтралью . Эта нейтральная точка обеспечивает отрицательный вывод нагрузки и заземлена.

Каждый диод проводит одну треть цикла переменного тока, а оставшиеся два диода остаются разомкнутыми. Выходное напряжение постоянного тока будет между пиковым значением напряжения питания и половиной напряжения питания.

Коэффициент пульсаций для трехфазного полуволнового выпрямителя вычисляется с помощью приведенных ниже уравнений.

Из приведенных выше расчетов очевидно, что коэффициент пульсации для трехфазного полуволнового выпрямителя составляет 0,17 , т.е. 17% . В однофазной половине с выпрямителем значение коэффициента пульсаций составляет 1,21 , а в случае однофазного двухполупериодного выпрямителя - 0,482. Таким образом, очевидно, что значение коэффициента пульсаций у трехфазного выпрямителя намного меньше по сравнению с однофазным выпрямителем.

Причем частота пульсаций в трехфазном выпрямителе очень высока. Таким образом, эту рябь можно легко отфильтровать. Частота пульсаций в случае трехфазных выпрямителей в три раза больше частоты питающей сети. Благодаря этому процесс сглаживания в случае трехфазного выпрямителя намного проще, чем у однофазного выпрямителя.

Трехфазный полноволновой выпрямитель

В трехфазном двухполупериодном выпрямителе используются шесть диодов. Его также называют 6-диодным полуволновым выпрямителем . В этом случае каждый диод проводит 1/6 части цикла переменного тока. Колебания выходного постоянного напряжения меньше в трехфазных двухполупериодных выпрямителях. Выходное напряжение колеблется между максимальным значением пикового напряжения, то есть Vsmax, и 86,6% максимального напряжения.

Преимущество трехфазных двухполупериодных выпрямителей в том, что выходное напряжение регулируется и не падает до нуля. Выходное напряжение поддерживается между 86,6% максимального напряжения и пиковым значением напряжения.Таким образом, это кажется регулируемым.

Основной причиной столь низких колебаний выходного напряжения является использование большого количества диодов. Целесообразно использовать 6 диодов. Это связано с тем, что при использовании более 6 диодов стоимость схемы увеличивается. Более того, сложность схемы увеличивается, и никакого существенного увеличения регулирования выходного напряжения не будет.

3-фазный мостовой выпрямитель

Тип схемы в виде моста широко используется, потому что нет необходимости в промежуточном трансформаторе ответвления в мостовом выпрямителе.Преимущество использования мостового выпрямителя заключается в том, что ток нагрузки I dc в 0,95 раза больше пикового тока, протекающего через диод.

V dc примерно в 2,34 раза больше действующего значения переменного напряжения, проходящего через вторичную обмотку трансформатора в трехфазном полуприводном выпрямителе. Каждый диод в трехфазном мостовом выпрямителе пропускает только 1/3 тока, протекающего через нагрузку.

Таким образом, этот тип перемычки более предпочтителен в различных приложениях.

Используются для преодоления недостатков однофазного выпрямителя.Мы уже обсуждали, что однофазные выпрямители обладают высоким коэффициентом пульсаций и большими колебаниями выходного постоянного тока. Чтобы преодолеть этот недостаток, появились трехфазные трансформаторы.

Полифазный выпрямитель - трехфазный полуволна, двухполупериодный выпрямитель, межфазный трансформатор

Выпрямитель многофазный

В многофазном выпрямителе мы подробно обсудим рабочие, входные и выходные формы волны трехфазного полуволнового выпрямителя и трехфазного двухполупериодного выпрямителя, а также подключения интерфейсного трансформатора к 6-диодному выпрямителю.

Трехфазный полуволновой выпрямитель

Трехфазный полуволновой выпрямитель, как следует из названия, состоит из трехфазного трансформатора. Ниже приведен трехфазный трансформатор со вторичной обмоткой, соединенный звездой с тремя диодами, подключенными к трем фазам. Как показано на рисунке, нейтральная точка «NTRL» вторичной обмотки считается землей для цепи и задается как отрицательная клемма для Загрузка.

Трехфазный полуволновой выпрямитель
рабочая

Формы входных и выходных сигналов для схемы выше показаны ниже.Каждую треть цикла каждый диод проводит. В момент, когда один из трех диодов становится проводящим, два других остаются неактивными, в этот момент их катоды становятся положительными по отношению к анодам. Этот процесс повторяется для каждого из трех диодов.

Форма волны трехфазного полуволнового выпрямителя

Напряжение между катодом и «NTRL» (постоянное напряжение Vdc) будет иметь значение между пиковым значением переменного напряжения на фазу Vsm и половиной этого значения ½ Vsm.

Выходное напряжение постоянного тока трехфазного однополупериодного выпрямителя указано ниже.

Выходное напряжение постоянного тока трехфазного полуволнового выпрямителя

Действующее значение тока нагрузки трехфазного полуволнового выпрямителя приведено ниже

Действующее значение тока нагрузки трехфазного полуволнового выпрямителя

Схема, показанная выше, применяется только при наличии трехфазного источника питания. Как и в однофазных цепях, нет ни одной точки, в которой выпрямленное напряжение упадет до нуля, даже без устройства сглаживания.Пульсации напряжения также невелики по сравнению с однофазными цепями, а частота переменного тока в три раза больше по сравнению с первым. Если требуется сглаживание, его можно легко получить. В схеме потребуется зигзагообразная вторичная обмотка, если необходимо избежать насыщения сердечника трансформатора постоянным током, вызванного протеканием постоянного тока каждого диода.

Трехфазный полноволновой выпрямитель

Трехфазный двухполупериодный выпрямитель также может называться шестиполупериодным полуволновым выпрямителем.Как показано на рисунке ниже, диоды с D1 по D6 будут проводить только -ю часть периода с периодом pi / 3.

Трехфазный полуволновой выпрямитель

Как показано на форме выходного сигнала, колебания постоянного напряжения меньше в трехфазной цепи. Отклонение находится между максимальным переменным напряжением и 86,6% от него, при этом среднее значение в 0,955 раза больше максимального значения.

Трехфазный полноволновой выпрямитель сигналов

Шесть диодов используются для изготовления этого двухполупериодного выпрямителя.Таким образом, это может создать некоторые проблемы, а в некоторых случаях может быть выгодным. Если нам нужен более плавный выход, использование шести диодов может рассматриваться как преимущество, но использование шести диодов усложняет схему, и каждый диод работает в течение более короткого цикла. Кроме того, поскольку используется не более шести, схема является рентабельно, если сравнивать со сравнительным увеличением выходной мощности выпрямителя.

Соединения обмоток трансформатора

Как было сказано ранее, из шести диодов только один диод проводит в определенный момент времени.Таким образом, в определенный момент ток протекает только через одну фазу вторичных и первичных обмоток трансформатора. Будет протекать линейный ток, при этом первичная обмотка трансформатора соединяется треугольником. Но когда первичные обмотки соединены звездой, две из трех фаз фактически размыкаются каждый момент. Таким образом, для трехфазного двухполупериодного выпрямителя соединение звездой нецелесообразно.

Для любого многофазного выпрямителя нейтральная точка должна быть обеспечена путем подключения вторичных обмоток трансформатора, поскольку он считается отрицательной клеммой выходной цепи постоянного тока.

Расчетные факторы выпрямителя

При проектировании выпрямителя необходимо учитывать следующие факторы, чтобы определить количество фаз.

1. Для создания минимального количества гармоник, генерируемых в выходной цепи, количество фаз в цепи выпрямителя должно быть большим.

2. Для хорошего коэффициента использования трансформатора (TUF) количество страниц в выпрямителе должно быть небольшим.

3. Для регулирования низкого напряжения количество страниц в выпрямителе должно быть небольшим.

4. Для высокого коэффициента мощности количество страниц в выпрямителе должно быть небольшим.

Межфазный трансформатор

Условия использования трехфазных, шестифазных и двенадцатифазных выпрямителей были объяснены выше. Преимущество использования трехфазных, шестифазных и двенадцатифазных выпрямителей может быть объединено в единую схему с использованием межфазного трансформатора. В межфазном трансформаторе диоды, используемые в схемах выпрямителя, разделены на несколько групп при соединении звездой.В каждой группе будет по три диода, то есть для шестидиодного выпрямителя будет две группы, а для двенадцатидиодного выпрямителя - группы. При нормальном подключении точки звезды будут соединены вместе. Но в этой схеме каждая группа будет иметь все свои вторичные обмотки, и вместо прямого соединения точки звезды будут подключены через межфазный трансформатор. Общая нейтральная точка служит отрицательной клеммой выходной цепи постоянного тока. Пожалуйста, обратитесь к схеме, показанной ниже.

Межфазный трансформатор

В любой конкретный момент потенциал двух диодов будет равен, и нагрузка будет поделена на те два, которые эффективно работают как параллельная цепь. Из формы волны, показанной ниже, мы можем видеть, что выходные характеристики аналогичны шестифазному выпрямителю с такими параметрами, как низкие гармоники, которые в два раза превышают частоту питания.

Форма волны межфазного трансформатора

Нагрузка распределяется между двумя трехфазными системами, работающими параллельно с напряжением на клеммах.Это напряжение на клеммах равно среднему значению напряжений на клеммах совместно работающих фаз. Каждая фаза работает в течение четверти цикла, а выходное напряжение такое же, как у схемы трехдиодного выпрямителя.

Трехфазный полуволновой / полноволновой преобразователь

ВВЕДЕНИЕ

Трехфазные полууправляемые мостовые преобразователи и Полностью управляемые мостовые преобразователи широко используются в промышленных приложениях с выходной мощностью примерно до 15 кВт.Выпрямители с трехфазным управлением обеспечивают максимальный выход постоянного тока

В постоянного тока (макс.) = 2 В м / ∏

Частота пульсаций на выходе равна удвоенной частоте переменного тока. Однофазные выпрямители с двухполупериодным управлением обеспечивают два выходных импульса в течение каждого входного цикла питания и, следовательно, называются двухимпульсными преобразователями.

Трехфазные преобразователи - это 3-фазные управляемые выпрямители , которые используются для преобразования входной мощности переменного тока в выходную мощность постоянного тока через нагрузку.

Характеристики выпрямителей с 3-фазным управлением -

  • Работает от трехфазного переменного напряжения.
  • Они обеспечивают более высокое выходное напряжение постоянного тока и более высокую выходную мощность постоянного тока.
  • Более высокая частота пульсаций выходного напряжения.
  • Требования к фильтрации упрощены для сглаживания напряжения нагрузки и тока нагрузки

Трехфазные выпрямители широко используются в мощных промышленных приводах постоянного тока с регулируемой скоростью.

Три однофазных полуволновых преобразователя соединены вместе и образуют трехфазный полуволновой преобразователь , как показано на рисунке.

ТРЕХФАЗНЫЕ УРАВНЕНИЯ НАПРЯЖЕНИЯ ПИТАНИЯ

Мы определяем три линейных напряжения нейтрали (3 фазных напряжения) следующим образом:

Трехфазный полуволновой преобразователь объединяет три однофазных полуволновых управляемых выпрямителя в одной цепи, питающей общую нагрузку. Тиристор T 1 , включенный последовательно с одной из фазных обмоток ‘a-n’ , действует как один полуволновой управляемый выпрямитель.Второй тиристор T 2 , включенный последовательно с фазной обмоткой ‘b-n’ , действует как второй полуволновой управляемый выпрямитель. Третий тиристор T 3 , включенный последовательно с фазной обмоткой питания, действует как третий полуволновой управляемый выпрямитель.

Трехфазное входное питание подается через трансформатор питания, соединенный звездой, как показано на рисунке. Общая нейтральная точка источника питания подключена к одному концу нагрузки, а другой конец нагрузки подключен к общей катодной точке.

Когда тиристор T 1 срабатывает при ω t = (∏ / 6 + α) = (30 ° + α), фазное напряжение V и появляется на нагрузке, когда T 1 дирижирует. Ток нагрузки протекает через фазную обмотку ‘a-n’ и через тиристор T 1 , пока T 1 проводит.

Когда тиристор T 2 срабатывает при ω t = (5∏ / 6α), T 1 становится смещенным в обратном направлении и отключается.Ток нагрузки протекает через тиристор и фазную обмотку ‘b-n’ . Когда T 2 проводит фазное напряжение, через нагрузку появляется v bn , пока не сработает тиристор T 3 .

Когда тиристор T 3 запускается при ω t = (3∏ / 2 + α) = (270 ° + α), T 2 имеет обратное смещение и, следовательно, T 2 выключается.Фазное напряжение V и появляется на нагрузке, когда T 3 проводит.

Когда T 1 снова запускается в начале следующего входного цикла, тиристор T 3 отключается, поскольку он естественным образом смещается в обратном направлении, как только срабатывает T 1 . На рисунке показаны трехфазные входные напряжения питания, выходное напряжение, возникающее на нагрузке, и ток нагрузки, предполагающий постоянный ток нагрузки без пульсаций для высокоиндуктивной нагрузки и ток через тиристор T 1 .

Для чисто резистивной нагрузки, где индуктивность нагрузки 'L = 0' и угол срабатывания α> (/ 6), ток нагрузки проявляется как прерывистый ток нагрузки, и каждый тиристор, естественно, коммутируется, когда полярность соответствующего фазного напряжения питания переворачивает. Частота пульсаций на выходе для 3-ФАЗНОГО ПОЛУВОЛНОВОГО ПРЕОБРАЗОВАТЕЛЯ составляет f s , где f s - частота входного питания. 3

3-ФАЗНЫЙ ПОЛОВИННЫЙ ПРЕОБРАЗОВАТЕЛЬ обычно не используется в практических системах преобразователей из-за того недостатка, что формы сигнала тока питания содержат компоненты постоянного тока (т.е.е. формы сигнала тока питания имеют среднее значение или значение постоянного тока).

ДЛЯ ВЫРАЖЕНИЯ СРЕДНЕГО ВЫХОДНОГО НАПРЯЖЕНИЯ 3-ФАЗНОГО ПОЛОВИННОГО ПРЕОБРАЗОВАТЕЛЯ ДЛЯ НЕПРЕРЫВНОГО ТОКА НАГРУЗКИ

Опорное фазное напряжение составляет v RN = v an = V m sinωt . Угол запуска измеряется по точкам пересечения кривых трехфазного напряжения питания. Когда напряжение питания фазы В, и начинает свой положительный полупериод при ω t = 0, первая точка перехода появляется при ω t = (/ 6) радиан 30 °.

Угол срабатывания α для тиристора T 1 измеряется от точки пересечения при. Тиристор T 1 смещен в прямом направлении в течение периода ω t = от 30 ° до 150 °, когда напряжение питания фазы v и имеет более высокую амплитуду, чем напряжения питания других фаз. Следовательно, T 1 может срабатывать в диапазоне от 30 ° до 150 °. Когда тиристор T 1 срабатывает при угле срабатывания α, среднее или постоянное выходное напряжение для постоянного тока нагрузки вычисляется с использованием уравнения

Записка из тригонометрического соотношения

Максимальное среднее или постоянное выходное напряжение получается при угле задержки α = 0 и определяется как

В dx (макс.> = Vdm = 3√3Vm / 2∏

В м Пиковое фазное напряжение.

А нормированное среднее выходное напряжение -

ДЛЯ ВЫВОДА ВЫРАЖЕНИЯ СКОРОГО ЗНАЧЕНИЯ ВЫХОДНОГО НАПРЯЖЕНИЯ 3-ФАЗНОГО ПОЛОВИННОГО ПРЕОБРАЗОВАТЕЛЯ ДЛЯ НЕПРЕРЫВНОГО ТОКА НАГРУЗКИ

Действующее значение выходного напряжения находится по формуле

Трехфазный полуволновой управляемый выпрямитель Формы выходного напряжения для различных углов запуска при нагрузке RL

Трехфазный полуволновой управляемый выпрямитель Формы выходного напряжения для разных углов срабатывания при нагрузке R

ДЛЯ ВЫРАЖЕНИЯ СРЕДНЕГО ВЫХОДНОГО НАПРЯЖЕНИЯ ИЛИ ПОСТОЯННОГО НАПРЯЖЕНИЯ 3-ФАЗНОГО ПОЛОВИННОГО ПРЕОБРАЗОВАТЕЛЯ С РЕЗИСТИВНОЙ НАГРУЗКОЙ ИЛИ НАГРУЗКОЙ RL С ВПЕРЕД.

В случае выпрямителя с трехфазным полуволновым управлением с резистивной нагрузкой, тиристор T 1 срабатывает при ω t = (30 ° + α) и T 1 к ω t = 180 ° = & pron; радиан. Когда напряжение питания фазы уменьшается до нуля при, ток нагрузки падает до нуля и тиристор T 1 выключается. Таким образом, T 1 ведет от ωt = (30 ° + α) к (180 °).

Следовательно, среднее выходное напряжение постоянного тока для 3-импульсного преобразователя (3-фазный полуволновой управляемый выпрямитель) рассчитывается с использованием уравнения

Трехфазный полный преобразователь - это полностью управляемый выпрямитель с мостовым управлением, использующий шесть тиристоров, соединенных в виде двухполупериодной мостовой конфигурации. Все шесть тиристоров представляют собой управляемые переключатели, которые включаются в соответствующее время с помощью соответствующих сигналов запуска затвора.

Трехфазный полный преобразователь широко используется в промышленных энергосистемах с уровнем выходной мощности до 120 кВт, где требуется работа в двух квадрантах.На рисунке показан трехфазный полный преобразователь с высокоиндуктивной нагрузкой. Эта схема также известна как трехфазный двухполупериодный мост или шестиимпульсный преобразователь.

Тиристоры срабатывают с интервалом (/ 3) радиан (т.е. с интервалом 30 °). Частота пульсаций выходного напряжения составляет 6 f s , а требования к фильтрации меньше, чем у трехфазных полуволновых и полуволновых преобразователей .

При ω t = (/ 6 + α) тиристор уже работает, когда тиристор включен путем подачи стробирующего сигнала на затвор.В течение периода времени ω t = (/ 6 + α) от до (/ 2 + α) тиристоры и проводят вместе, и межфазное напряжение питания появляется на нагрузке.

При ω t = (/ 2 + α) тиристор T 2 срабатывает, а T 6 сразу смещается в обратном направлении, а T 6 выключается из-за естественной коммутации. В течение периода времени от ω t = (∏ / + α) до (5∏ / 6 + α) тиристор T 1 и T 2 проводят вместе, и межфазное напряжение питания появляется через Загрузка.

Тиристоры пронумерованы на принципиальной схеме в соответствии с порядком их срабатывания. Последовательность запуска (последовательность запуска) тиристоров - 12, 23, 34, 45, 56, 61, 12, 23 и так далее. На рисунке показаны формы сигналов трехфазных входных напряжений питания, выходного напряжения, тока тиристора через T 1 и T 4 , тока питания через линию «a».

Мы определяем три линейных напряжения нейтрали (3 фазных напряжения) следующим образом:

Вывести выражение для среднего выходного напряжения трехфазного полного преобразователя с высокоиндуктивной нагрузкой, предполагая непрерывный и постоянный ток нагрузки

Выходное напряжение нагрузки состоит из 6 импульсов напряжения с периодом 2∏ радиан, поэтому среднее выходное напряжение рассчитывается как

Системы постоянного тока (часть 2)




<< продолжениеиз части 1

Общие характеристики генератора постоянного тока

Генераторы постоянного тока

используются в основном для работы с мобильным оборудованием. В промышленные предприятия и коммерческие здания, они используются для резервного питания, для зарядки аккумуляторов и для специализированных операций постоянного тока, таких как гальваника. Во многих ситуациях системы выпрямления, которые преобразуют переменный ток в постоянный, заменяют Генераторы постоянного тока, поскольку они дешевле в эксплуатации и обслуживании.

Генераторы

постоянного тока обеспечивают питание цепи нагрузки путем преобразования механической энергия какого-либо первичного двигателя, такого как бензиновый или дизельный двигатель, в электрическую энергия.Первичный двигатель должен вращаться с определенной скоростью, чтобы производить желаемое напряжение.

При работе генераторов постоянного тока характеристика, известная как реакция якоря. происходит. Ток через обмотки якоря создает магнитное поле. поток, который реагирует с потоком основного поля, как показано на фиг. 19.

В результате создается сила, которая стремится вращать якорь. в обратном направлении. По мере увеличения тока нагрузки увеличение якоря ток вызывает большую реакцию якоря.Этот состояние может вызвать значительное искрение между щетками и коммутатор. Однако реакцию якоря можно уменьшить, поместив обмотки называются межполюсниками между основными обмотками возбуждения статора. Эти обмотки соединены последовательно с обмотками якоря. Таким образом, увеличение тока якоря создает более сильное магнитное поле вокруг межполюсников, что противодействует основному искажению поля, создаваемому проводники арматуры.

Рейтинг генератора постоянного тока - Выходная мощность генератора постоянного тока обычно оценивается в киловатт - электрическая мощность машины. Другой номиналы, указанные производителем на паспортной табличке машины, ток, выходное напряжение, скорость и температура.

Генераторы постоянного тока

производятся в широком диапазоне физических размеров и с различными Электрические характеристики.

Применение генераторов постоянного тока

- использование генераторов постоянного тока быстро сокращается с тех пор, как разработка недорогого кремниевого выпрямителя.Однако есть еще определенные приложения, в которых используются генераторы постоянного тока. Эти приложения включают железнодорожные энергосистемы, синхронные мотор-генераторы, энергетические системы для крупногабаритного землеройного оборудования и моторные приводы постоянного тока для точного контроль оборудования.


РИС. 19. Иллюстрация реакции якоря: (A) Основной магнитный поток с нет тока в обмотках якоря, (B) Искажение основного магнитного поток с протеканием тока в обмотках якоря

СИСТЕМЫ ПРЕОБРАЗОВАНИЯ ПОСТОЯННОГО ТОКА

Большая часть электроэнергии вырабатывается трехфазным переменным током частотой 60 Гц. Текущий.Однако использование постоянного тока необходимо для многих приложений. Например, двигатели постоянного тока имеют более желательные характеристики регулирования скорости и крутящего момента. чем двигатели переменного тока. Мы уже обсудили два метода поставки прямых ток-аккумуляторы и генераторы постоянного тока. Дело в том, что аккумуляторы и генераторы постоянного тока использовались в качестве источников питания постоянного тока в течение многих лет. В сегодня во многих случаях, когда требуется большое количество энергии постоянного тока, требуется больше Экономично использовать систему преобразования переменного тока в постоянный.Нагрузочные устройства постоянного тока могут питаться от систем, называемых выпрямителями или преобразователями, которые изменяют Переменный ток в подходящую форму постоянного тока.

Однофазные системы выпрямления

Самой простой системой преобразования переменного тока в постоянный является однофазное выпрямление. Однофазный выпрямитель преобразует переменный ток в пульсирующий постоянный ток. Наиболее распространенные и Экономным методом является использование недорогих, кремниевых, полупроводниковых выпрямителей.

Однофазное однополупериодное выпрямление

Схема однофазного однополупериодного выпрямителя, такая как показанная на фиг.20, конвертирует напряжение источника переменного тока в пульсирующий постоянный ток. Предположим, что при положительном изменении цикла переменного тока анод диода положительный (фиг. 20). Тогда диод будет проводить, так как он направлен вперед. смещен, а pn переход - низкоустойчивый. Положительный полупериод тогда переменный ток появится на нагрузочном устройстве (представленном резистором). Когда вводится отрицательная часть переменного тока к цепи анод диода становится отрицательным.Диод сейчас обратное смещение, и через нагрузочное устройство не будет протекать значительный ток (ФИГ. 20В). Следовательно, на нагрузке не будет напряжения.

Форма входного и результирующего выходных сигналов схемы однополупериодного выпрямителя показаны на фиг. 20С. Пульсирующий постоянный ток на выходе имеет средний уровень постоянного тока. Среднее значение пульсирующего постоянного тока, создаваемого однофазным полуволновое выпрямление выражается как:

Vd = 0,318 × Vmax

где:

В = среднее значение выпрямленного напряжения, а

Vmax = пиковое (максимальное) значение приложенного переменного напряжения.

Пример задачи:

Дано: однофазный однополупериодный выпрямитель имеет 15 В (действующее значение), приложенное к его ввод.

Найти: выходное напряжение постоянного тока выпрямителя.

Раствор:

В = 0,318 × Vмакс.

= 0,318 × (15 В × 1,41)

В = 6,72 В

Для цепей однополупериодного выпрямителя следует учитывать определенные характеристики диодов. Максимальный прямой ток (Imax) - это самый большой ток, который может протекать через диод, когда он смещен в прямом направлении, без повреждения устройства.Пиковое обратное напряжение (piv) - это максимальное напряжение на диоде, в то время как это обратное смещение. Для однополупериодного выпрямителя максимальное развиваемое напряжение через диод Vmax приложенного переменного тока. Как показано в предыдущей формуле, стержень диода, используемого в полуволновой цепи, должен быть намного больше, чем возникало постоянное напряжение.

Однофазное двухполупериодное выпрямление


РИС. 20. Однофазное полуволновое выпрямление: (A) диод с прямым смещением, (B) Диод с обратным смещением, (C) Формы входного / выходного напряжения

Чтобы получить более чистую форму энергии постоянного тока, можно улучшить на системах полуволнового выпрямления.ИНЖИР. 21 показывает однофазный двухполупериодный выпрямитель, который использует два диода и создает выходное напряжение постоянного тока в течение каждого чередование входа переменного тока. Выпрямленный выход двухполупериодного выпрямителя имеет вдвое больший уровень постоянного напряжения, чем у однополупериодного выпрямителя.

Двухполупериодный выпрямитель использует трансформатор с центральным отводом для передачи Напряжение источника переменного тока в цепи диодного выпрямителя. Во время положительной половины цикл напряжения источника переменного тока, мгновенные заряды на трансформаторе вторичные, как показано на фиг.21. Пиковое напряжение (Vmax) создается через каждую половину вторичной обмотки трансформатора. В это время диод D1 выключен. смещен в прямом направлении, а диод D2 - в обратном. Следовательно, возникает проводимость от центрального крана, через загрузочное устройство, через D1 и обратно к внешний вывод вторичной обмотки трансформатора. Положительный полупериод равен как показано на рисунке.

Во время отрицательного полупериода напряжения источника переменного тока диод D1 повторно стих смещен, а диод D2 смещен в прямом направлении мгновенными зарядами показанный на фиг.21. Путь тока идет от центрального отвода через нагрузку. устройства через O2 и обратно к внешнему выводу вторичной обмотки трансформатора. Отрицательный полупериод также производится по нагрузке, развивая двухполупериодный вывод, как показано на фиг. 21.

Каждый диод в двухполупериодной схеме выпрямителя должен иметь двойное номинальное значение piv. значение пикового напряжения, развиваемого на выходе, поскольку удвоенное пиковое значение напряжение (2 В макс.) присутствует на диоде, когда он смещен в обратном направлении.В среднее напряжение для двухполупериодной схемы выпрямителя:

В = 2 (0,318 × Вмакс.)

= 0,636 × Vмакс

Пример задачи:

Дано: к однофазному однополупериодному выпрямителю приложено 120 В (действующее значение). к его входу.

Найти: выходное напряжение постоянного тока выпрямителя.

Раствор:

В = 0,636 × Vмакс.

= 0,636 × (120 В × 1,41)

В = 107,61 В

Этот тип выпрямительной схемы обеспечивает выходное напряжение постоянного тока в два раза больше, чем схема однополупериодного выпрямителя.Однако для этого требуется громоздкий трансформатор, а также диоды, у которых рейтинг piv в два раза больше пикового значение приложенного переменного напряжения.


РИС. 21. Однофазное двухполупериодное выпрямление: (A) Диод D1 направлен вперед. смещен, (B) Диод D2 смещен в прямом направлении, (C) Формы входного / выходного напряжения

Однофазное мостовое выпрямление

Одним из недостатков двухполупериодного выпрямителя, описанного ранее, является Требуется большой трансформатор с центральным отводом.Чтобы преодолеть этот недостаток, четыре диода могут быть использованы для формирования двухполупериодного мостового выпрямителя, как показано на ИНЖИР. 22. Кроме того, рейтинг разворота диода должен быть только пиковым. значение выходного напряжения (Vmax).

При работе мостового выпрямителя два диода смещены в прямом направлении. при каждом изменении входа переменного тока. Когда наступает положительный полупериод, как показано на фиг. 22А, диоды D1 и D3 смещены в прямом направлении, а диоды D2 и D4 имеют обратное смещение.Это условие смещения связано с мгновенным заряды, возникающие при положительном чередовании. Путь проводимости от мгновенной отрицательной стороны источника переменного тока через диод D3, через нагрузочное устройство, через диод D1 и обратно к мгновенному положительная сторона источника переменного тока.

При отрицательном изменении входа переменного тока диоды D2 и D4 выходят вперед. смещен, а диоды 01 и 03 смещены в обратном направлении. Проводимость происходит, как показанный на фиг.22B, от мгновенной отрицательной стороны источника через диод D2, через нагрузочное устройство, через диод 04, и обратно на мгновенный положительная сторона источника переменного тока. Поскольку напряжение возникает на устройство нагрузки в течение обоих полупериодов входа переменного тока, двухполупериодный выход производится, как показано на фиг. 22, что аналогично двухполупериодному выпрямитель обсуждался ранее. Для высоких значений выходного напряжения постоянного тока желательно использование мостового выпрямителя, так как номинальное значение piv диода составляет половину таковых других однофазных методов выпрямления.Типичный дизайн блок мостового выпрямителя показан на фиг. 22.

Трехфазное однополупериодное выпрямление

В большинстве промышленных предприятий используется трехфазный переменный ток. Поэтому полезно, из-за преимуществ, присущих трехфазному питанию, для использования трехфазного выпрямители для питания постоянного тока промышленного назначения. Однофазные выпрямители обычно используются там, где требуется небольшое количество постоянного тока. Поставлять большие объемы питания постоянного тока для промышленных нужд, трехфазный выпрямитель схема, такая как показанная на рис. 7 23, может быть использована.Трехфазный схемы выпрямителя обеспечивают более чистое выходное напряжение постоянного тока, чем однофазный выпрямитель цепей, тем самым тратя меньше энергии переменного тока.


РИС. 22. Однофазное двухполупериодное мостовое выпрямление: (A) Диоды D1 и D3 и прямое смещение, (B) Диоды D2 и D4 или прямое смещение, (C) Вход / выход формы сигналов напряжения, (D) Блок выпрямителя на печатной плате (Электронный Devices, Inc.)

РИС. 23. Трехфазное полуволновое выпрямление: (A) Принципиальная схема, (B) Осциллограммы входного / выходного напряжения

РИС.23 показана схема трехфазного однополупериодного выпрямителя, которая не используйте трансформатор. Фазы A, B и C трехфазного источника, соединенного звездой подавать напряжение на аноды диодов D1, D2 и D3. Загрузочное устройство подключен между катодами диодов и нейтральной точкой источник, соединенный звездой. Максимальная проводимость происходит через диод D1, так как он смещен в прямом направлении, когда фаза A находится на пиковом положительном значении. Нет проводимости происходит через диод D1 при отрицательном изменении фазы A.В другие диоды работают аналогичным образом, проводя во время положительного Чередование входного переменного тока и отсутствие проводимости во время соответствующего отрицательного переменного тока чередование. В некотором смысле эта схема объединяет три однофазных, полуволновых выпрямители для создания полуволнового выходного напряжения постоянного тока, как показано на фиг. 23B. Конечно, напряжения на диодах сдвинуты по фазе на 120 °. Там есть период времени в течение каждого цикла переменного тока, когда положительные чередования перекрываются друг друга, как показано в заштрихованных областях диаграммы (ФИГ.23Б). В течение период времени перекрытия t1, напряжение фазы A более положительное, чем напряжение фазы B, в то время как в течение интервала t2, напряжение фазы B больше положительный. Диод D1 будет проводить до тех пор, пока не закончится период времени t1, затем диод D2 будет проводить, начиная с конца t1 до следующей области перекрытия достигается.

Обратите внимание, что напряжение на нагрузочном устройстве увеличивается до пикового значения дважды во время каждое чередование фаз входного переменного напряжения. Эти пики разнесены на 120 °.Поскольку выходное напряжение постоянного тока никогда не падает до нуля, пульсации переменного тока меньше, что приводит к более чистой форме постоянного тока, чем производят однофазные выпрямители. Среднее выходное напряжение постоянного тока (Vdc) выражается как:

Vdc = 0,831 × Vmax, что очень выгодно по сравнению с однофазным двухполупериодным выпрямительные схемы.

Пример задачи:

Дано: к трехфазной схеме однополупериодного выпрямителя приложено 240 вольт (среднеквадратичное значение). к его входу.

Найти: выходное напряжение постоянного тока выпрямителя.

Раствор:

В = 0,831 × Vмакс.

= 0,831 × (240 В × 1,41)

В = 281,2 В

Недостатком этого типа трехфазного выпрямителя является то, что линии переменного тока не изолированы. Изоляция - это прямое подключение к линиям переменного тока; в отсутствие изоляции может быть угрозой безопасности. Чтобы преодолеть этот недостаток, может использоваться трансформатор, как показано на фиг. 24, чтобы сформировать аналогичный трехфазный, однополупериодный выпрямитель.Вторичное напряжение может увеличиваться или уменьшаться. правильным подбором трансформатора, обеспечивающим переменный постоянный ток возможность напряжения. Схема, показанная на фиг. 24 имеет соединение треугольником трансформатор. Работа этой схемы идентична работе трехфазной, рассмотренный ранее однополупериодный выпрямитель; однако изоляция линии была удавшийся.

Трехфазное двухполупериодное выпрямление

Двухполупериодный аналог схемы трехфазного однополупериодного выпрямителя. показан на фиг.24А. Этот тип выпрямительной схемы популярен у многих промышленное применение. Шесть выпрямителей необходимы для работы схема. Аноды D4, D5 и D6 соединены вместе в точке A, в то время как катоды D1, D2 и D3 соединены вместе в точке B. Нагрузочное устройство подключается через эти две точки. Трехфазный переменный ток линии подключены к переходам анод-катод D1 и D4, D2 и D5, а также D3 и D6. Эта схема не требует нейтральной линии трехфазный источник; следовательно, можно использовать источник, подключенный по схеме треугольника.

Результирующее выходное напряжение постоянного тока трехфазного двухполупериодного выпрямителя схема показана на фиг. 25B. Принцип работы схемы аналогичен во многих отношениях однофазный мостовой выпрямитель. На любом сингле момент времени в течение трехфазного входного цикла переменного тока, анодное напряжение одного из диодов положительнее, чем у всех остальных, а катодное напряжение другого диода более отрицательное, чем у всех другие. Эти два диода затем образуют путь проводимости на это время. период.Это проводящее действие аналогично мостовому выпрямителю, так как два диоды ведут себя в течение определенного промежутка времени. Каждый выпрямитель в этой цепи проводит в течение одной трети цикла переменного тока (120 °). Пиковое положительное выходное напряжение постоянного тока происходит через каждые 60 ° трехфазного переменного тока на входе.


РИС. 24. Трехфазное однополупериодное выпрямление с помощью трансформатора

Роторные преобразователи

Другой метод, который использовался для преобразования переменного тока в постоянный, - это использование роторного конвертер.Вращающиеся преобразователи переменного тока в постоянный сегодня используются редко.

Однако генераторный агрегат с приводом от двигателя, такой как показанный на фиг. 26 может быть используется для преобразования постоянного тока в переменный. Эта система называется инвертором. При эксплуатации в качестве преобразователя для производства постоянного тока машина работает от сети переменного тока.

Переменный ток передается на обмотки машины через контактные кольца и преобразуется к постоянному току с помощью коммутатора с разъемным кольцом, расположенного на том же валу. Количество Выходное напряжение постоянного тока определяется величиной приложенного переменного напряжения. к машине.Преобразователи могут быть выполнены в виде двух блоков, с двигателем и валы генератора соединены вместе или как один блок, вмещающий оба двигателя и генератор.


РИС. 25. Трехфазное двухполупериодное выпрямление: (A) принципиальная схема, (B) Осциллограммы входного / выходного напряжения


РИС. 26. Ротационный преобразователь переменного тока в постоянный

.

МЕТОДЫ ФИЛЬТРАЦИИ ПОСТОЯННОГО ТОКА

Пульсирующий постоянный ток, вырабатываемый как однофазными, так и трехфазными схемы выпрямителя не чистый постоянный ток.Очевидна некоторая пульсация переменного тока в каждом типе выпрямителя. Для многих приложений плавное выходное напряжение постоянного тока, с удаленной пульсацией переменного тока требуется. Цепи, используемые для устранения вариаций переменного тока выпрямленного постоянного тока называются фильтрующими цепями.

Выход выпрямителя имеет значение постоянного тока и значение пульсации переменного тока, как показано. на фиг. 27. Чтобы получить относительный показатель степени вариации переменного тока, Может быть определен коэффициент пульсаций формы выходного сигнала выпрямителя.

Коэффициент пульсации выражается как:

В (среднеквадратичное значение)

r = --- Vdc где:

r = коэффициент пульсации,

Вр (среднеквадратичное значение)

= действующее значение составляющей переменного тока, а

В = среднее значение выпрямленного постоянного напряжения.

Еще один показатель, используемый для выражения пульсаций переменного тока, - это процент пульсации выпрямленного постоянного напряжения. Процент пульсации выражается как:

В (среднеквадратичное значение)

% пульсация = --- = 100

В постоянного тока

Пример задачи:

Дано: источник питания имеет входное напряжение переменного тока 24 В (среднеквадратичное значение) и пульсации p-p 1,5 В на его выходе, как измерено с помощью осциллографа.

Найти: выход постоянного напряжения источника питания.

Раствор:

Вр (п-п)

В постоянного тока = Vмакс - --- 2

1,5 В

= (24 В × 1,41) - --- 2

В = 33,09 В

Двухполупериодное выпрямленное напряжение имеет более низкий процент пульсаций, чем полуволновое. выпрямленное напряжение. Когда источник постоянного тока должен иметь низкую пульсацию, Следует использовать схему двухполупериодного выпрямителя.

РИС. 27. Выходное напряжение выпрямителя

.

Фильтр конденсатора

Простой конденсаторный фильтр можно использовать для сглаживания пульсаций переменного тока выпрямителя. выход.ИНЖИР. 28 показывает результат добавления конденсатора на выходе. однофазного двухполупериодного мостового выпрямителя. Форма выходного сигнала после конденсатор был добавлен, как показано на фиг. 28C.

Идеальным отфильтрованным постоянным напряжением было бы напряжение без пульсаций переменного тока и значение равно пиковому напряжению (Vmax) на выходе выпрямителя. Обратите внимание, что в ИНЖИР. 28, значение Vdc приближается к Vmax, и сравните это к двухполупериодному выпрямленному напряжению, показанному на фиг. 28. Есть два временных интервала. показанный на фиг.28. Период времени t1 представляет собой проводимость диода, который заряжает конденсатор фильтра (C) до пикового выпрямленного напряжения (Vmax). Временной период t2 - время, необходимое для разрядки конденсатора через нагрузку. (RL).

Если в схему были включены конденсаторы фильтра другого номинала, в скорости разряда. Если конденсатор C разряжен очень сильно небольшое количество, значение Vdc будет ближе к значению Vmax.

При легких нагрузках (высокое сопротивление) конденсаторный фильтр будет обеспечивать высокое постоянное напряжение с небольшой пульсацией.Однако с тяжелым (низкое сопротивление) При подключении нагрузки напряжение постоянного тока упадет из-за более сильной пульсации. Повышенная пульсация вызвана более низким сопротивлением разрядного тракта для конденсатор фильтра. Влияние повышенной нагрузки на конденсатор фильтра показан на фиг. 28.


РИС. 28. Работа конденсатора фильтра: (A) Схема мостового выпрямителя с конденсатор фильтра, (8) Полноволновая форма выходного сигнала без конденсатора фильтра, (C) Полноволновая форма выходного сигнала с фильтрующим конденсатором на нагрузке, (D) Полноволновой форма выходного сигнала с фильтрующим конденсатором на более тяжелом (более низкое сопротивление) нагрузка

Используя значение, указанное на формах сигналов на фиг.28, возможно для выражения Vdc и Vr (rms) как:

Вр (п-п)

Vdc = Vmax - --- 2 и

Вр (п-п)

Вр (среднеквадратичное значение)

= --- 2 × v3

Пример задачи:

Дано: измеренное пульсирующее напряжение переменного тока на выходе отфильтрованной мощности. напряжение питания составляет 0,8 В (действующее значение), а выходное напряжение постоянного тока составляет 15,0 В.

Находка: пульсация источника питания в процентах.

Раствор:

0.8В × 100

% r = ----- 15,0 В

= 5,33%

Пример задачи:

Дано: источник питания имеет на выходе p-p пульсации 1,2 вольт.

Найти: среднеквадратичное значение пульсации напряжения источника питания.

Следует отметить, что с увеличением значения C значение пиковый ток через диоды также увеличится. Следовательно, есть практический предел для определения значения C, который отражается в перед уравнением.

Конденсаторный фильтр вырабатывает высокое постоянное напряжение с низкой пульсацией переменного тока для легкие грузы. Однако его основные недостатки - более высокая пульсация и более низкая Vdc при более высоких нагрузках, плохой стабилизации напряжения и высоком пиковом токе через диоды.


РИС. 29. Схема RC-фильтра

RC фильтр

Можно улучшить предыдущую схему фильтра, используя RC-фильтр. ИНЖИР. 29 показан каскад RC-фильтра.У этого фильтра более низкая пульсация чем конденсаторный фильтр, но имеет более низкое среднее напряжение постоянного тока, потому что напряжение падает на R1.

Назначение R1 и C2 - добавить еще одну фильтрующую сеть в дополнение к на C1, чтобы еще больше уменьшить пульсацию. Эта схема также лучше всего работает с подключены легкие нагрузки. Возможно использование нескольких ступеней RC-фильтров. для дальнейшего уменьшения пульсаций переменного тока.

Фильтр типа Pi или p

Использование резистора (R1) в RC-фильтре во многих случаях нежелательно. случаев, поскольку это снижает средний выход постоянного тока схемы.Компенсировать для уменьшения постоянного напряжения можно использовать фильтр пи-типа (или р-типа). ИНЖИР. 30 показывает этот тип фильтра. Преимущество дроссельной катушки (L1) через резистор (R1) RC-фильтра состоит в том, что он предлагает только небольшой постоянный ток. последовательное сопротивление, но его полное сопротивление по переменному току намного больше. Следовательно, он проходит DC и блокирует переменную составляющую выпрямленного напряжения.


РИС. 30. Схема фильтра пи-типа

МЕТОДЫ РЕГУЛИРОВАНИЯ ПОСТОЯННОГО ТОКА

Концепцию регулирования напряжения можно лучше всего понять, обратившись к формула:

ВНЛ - ВФЛ × 100

VR = ------- VFL где:

VR = регулировка напряжения в процентах,

VNL = напряжение холостого хода (разомкнутой цепи), а

VFL номинальное напряжение при полной нагрузке.

В идеально регулируемой цепи VNL равняется VFL.

Во всех типах источников питания, которые преобразуют переменный ток в постоянный, выходные уровни постоянного тока подвержены колебаниям нагрузки. Чем ниже процент регулирования (приближается к 0 процентов), тем лучше регулируется цепь. Например, Источники питания способны регулировать напряжение менее 0,01 процентов, что означает, что величина нагрузки мало влияет на Вырабатываемое выходное напряжение постоянного тока.Необходим хорошо регулируемый источник питания постоянного тока. для многих промышленных приложений.

Регуляторы напряжения

Простая схема регулирования напряжения, в которой используется стабилитрон, показана на ИНЖИР. 31. Эта схема состоит из последовательного резистора (Rs) и стабилитрона. (D1) подключен к выходу выпрямительной цепи. Однако мы должны Прежде чем обсуждать работу схемы, просмотрите работу стабилитрона.

Стабилитрон

похож на обычные диоды, когда они смещены в прямом направлении.Когда они смещены в обратном направлении, проводимость не происходит до тех пор, пока не появится определенный достигнуто значение обратного напряжения пробоя (или напряжения «стабилитрона»). Стабилитрон устроен так, что он будет работать в области обратного пробоя. его характеристической кривой (см. фиг. 31B). Напряжение обратного пробоя предопределено производителем. При использовании в качестве регулятора напряжения стабилитрон имеет обратное смещение, поэтому он будет работать при пробое область. В этой области изменения тока через диод незначительны. влияние на напряжение на нем.Постоянная характеристика напряжения стабилитрон делает его желательным для использования в качестве регулирующего устройства.

Схема по фиг. 31A - стабилитрон шунтирующий. Зенера устанавливает постоянное напряжение на сопротивлении нагрузки в диапазоне выпрямленных Напряжения постоянного тока и выходные токи нагрузки. В этом диапазоне падение напряжения по стабилитрону остается постоянным. Ток через стабилитрон (ИЗ) будет варьируются для компенсации изменений сопротивления нагрузки, поскольку IZ = IT - IL.Таким образом, выходное напряжение останется постоянным.


РИС. 31. Стабилитрон напряжения на стабилитронах: (А) Принципиальная схема, (Б) Зенера. характеристика диода

Транзисторные регуляторы напряжения

Улучшение стабилитрона по сравнению с стабилизатором напряжения - транзисторный стабилизатор, как показано в схеме на фиг. 32. В этом регуляторе установлен транзистор Q1. последовательно с нагрузочным устройством (RL). Таким образом, транзистор Q1 производит переменное сопротивление для компенсации изменений входного напряжения.В Сопротивление коллектор-эмиттер Q1 изменяется автоматически при изменении условия схемы. Стабилитрон устанавливает смещение постоянного тока на база транзистора Q1. Когда эта схема работает правильно, если напряжение на нагрузке увеличивается, повышение напряжения эмиттера заставляет база менее положительная. Затем ток через Q1 будет уменьшен, что приведет к в увеличении сопротивления коллектор-эмиттер Q1. Увеличение сопротивление вызовет большее падение напряжения на транзисторе Q1, что теперь будет компенсировать изменение напряжения на нагрузке.Противоположный условия могут возникнуть, если напряжение нагрузки уменьшится. Множество вариаций этой схемы сегодня используются в регулируемых источниках питания.


РИС. 32. Схема последовательного регулятора напряжения на транзисторе

.

РИС. 33. Схема транзисторного шунтирующего стабилизатора напряжения

.


Шунтовые регуляторы также используются в источниках питания постоянного тока. Схема на фиг. 33 - шунтирующий регулятор напряжения. Опять же, стабилитрон (D1) используется для установления постоянного уровня смещения постоянного тока.Следовательно, колебания напряжения на выход постоянного тока будет определяться только резистором R2. Если выходное напряжение постоянного тока повышается, повышенное положительное напряжение будет присутствовать на базе транзистора. Q2. Повышенное прямое смещение транзистора Q2 приведет к тому, что он будет проводить более. Это делает базу транзистора Q1 более положительной, и Q1 будет тогда проводите более тяжело. Увеличенный ток через оба транзистора вызывает увеличение падения напряжения на резисторе R1. Это повышенное напряжение падение на R1 уравновесит повышение выходного напряжения.Таким образом, выходное напряжение постоянного тока останется стабилизированным. Снижение выходного напряжения постоянного тока вызовет обратное действие схемы. Кроме того, интегральная схема регуляторы напряжения теперь широко используются в источниках питания, которые преобразуют Переменный ток в постоянный.

Трехфазные выпрямители

- Техническая информация - Новости

Трехфазные выпрямители

Однофазные выпрямители обычно используются в источниках питания для бытовой техники. Однако для большинства промышленных и мощных применений схемы трехфазного выпрямителя являются нормой.Как и однофазные выпрямители, трехфазные выпрямители могут иметь форму полуволновой схемы, двухполупериодной схемы с использованием трансформатора с центральным отводом или двухполупериодной мостовой схемы.

Тиристоры обычно используются вместо диодов для создания схемы, которая может регулировать выходное напряжение. Многие устройства, которые обеспечивают постоянный ток , на самом деле генерируют трехфазный переменный ток . Например, автомобильный генератор содержит шесть диодов, которые работают как двухполупериодный выпрямитель для зарядки аккумулятора.

Трехфазная полуволновая схема

Управляемая трехфазная полуволновая схема выпрямителя, использующая тиристоры в качестве переключающих элементов, без учета индуктивности питания

Неуправляемая трехфазная полуволновая схема средней точки требует трех диодов, по одному к каждой фазе. Это простейший тип трехфазного выпрямителя, но он страдает от относительно высоких гармонических искажений как на соединениях переменного, так и на постоянном токе. Считается, что этот тип выпрямителя имеет количество импульсов три, поскольку выходное напряжение на стороне постоянного тока содержит три отдельных импульса на цикл частоты сети:

Пиковые значения этого трехимпульсного напряжения постоянного тока вычисляются. из среднеквадратичного значения {\ displaystyle V _ {\ mathrm {LN}}} входного фазного напряжения (напряжение между фазой и нейтралью, 120 В в Северной Америке, 230 В в Европе при работе от сети): {\ displaystyle V _ {\ mathrm { пик}} = {\ sqrt {2}} \ cdot V _ {\ mathrm {LN}}}.Среднее выходное напряжение холостого хода получается из интеграла под графиком положительной полуволны с длительностью периода (от 30 ° до 150 °):

Трехфазная двухполупериодная схема с использованием трансформатора с центральным отводом

Управляемая трехфазная двухполупериодная схема выпрямителя, использующая тиристоры в качестве переключающих элементов, с трансформатором с центральным ответвлением, без учета индуктивности питания

Если питание переменного тока подается через трансформатор с центральным ответвлением, схема выпрямителя с улучшенной могут быть получены гармонические характеристики.Для этого выпрямителя теперь требуется шесть диодов, по одному на каждом конце каждой вторичной обмотки трансформатора. Эта схема имеет шесть импульсов и, по сути, может рассматриваться как шестифазная полуволновая схема.

До того, как стали доступны твердотельные устройства, полуволновая схема и двухполупериодная схема с использованием трансформатора с центральным отводом очень часто использовались в промышленных выпрямителях с ртутно-дуговыми клапанами. [4] Это произошло потому, что три или шесть входов источника питания переменного тока можно было подавать на соответствующее количество анодных электродов на одном резервуаре с общим катодом.

С появлением диодов и тиристоров эти схемы стали менее популярными, а трехфазная мостовая схема стала наиболее распространенной схемой.

Трехфазный мостовой выпрямитель неуправляемый

Автомобильный генератор в разобранном виде с шестью диодами, составляющими двухполупериодный трехфазный мостовой выпрямитель.

Для неуправляемого трехфазного мостового выпрямителя используются шесть диодов, и схема снова имеет количество импульсов шесть. По этой причине его также часто называют шестипульсным мостом.В упрощенном виде схему B6 можно рассматривать как последовательное соединение двух трехпульсных центральных цепей.

Для применений с низким энергопотреблением двойные диоды, соединенные последовательно, с анодом первого диода, соединенным с катодом второго, изготавливаются как единый компонент для этой цели. Некоторые имеющиеся в продаже двойные диоды имеют все четыре клеммы, поэтому пользователь может настроить их для использования с однофазным разделенным питанием, полумостом или трехфазным выпрямителем.

Для приложений с более высокой мощностью обычно используется одно дискретное устройство для каждого из шести плеч моста.Для самых высоких мощностей каждое плечо моста может состоять из десятков или сотен отдельных устройств, подключенных параллельно (где требуется очень высокий ток, например, при плавке алюминия) или последовательно (где требуются очень высокие напряжения, например, в высоковольтная передача электроэнергии постоянного тока).

Управляемая трехфазная двухполупериодная мостовая схема выпрямителя (B6C) с использованием тиристоров в качестве переключающих элементов без учета индуктивности питания

Пульсирующее напряжение постоянного тока возникает из-за разницы мгновенных положительных и отрицательных фазных напряжений {\ displaystyle V_ { \ mathrm {LN}}}, сдвинутый по фазе на 30 °:

Идеальное среднее выходное напряжение без нагрузки цепи B6 получается из интеграла под графиком импульса напряжения постоянного тока с длительностью периода ( от 60 ° до 120 °) с пиковым значением {\ displaystyle {\ hat {v}} _ {\ mathrm {DC}} = {\ sqrt {3}} \ cdot V _ {\ mathrm {peak}}}:

Трехфазный вход переменного тока, полуволна и двухполупериодный выпрямленный выходной сигнал постоянного тока

Если трехфазный мостовой выпрямитель работает симметрично (как положительное и отрицательное напряжение питания), центральная точка выпрямителя на выходе сторона (или так называемый изолированный опорный потенциал) напротив центральной точки транс бывший (или нейтральный проводник) имеет разность потенциалов в виде треугольного синфазного напряжения.По этой причине два центра никогда не должны быть соединены друг с другом, иначе могут протекать токи короткого замыкания. Таким образом, заземление трехфазного мостового выпрямителя при симметричном режиме работы развязано от нейтрального проводника или земли сетевого напряжения. При питании от трансформатора возможно заземление центральной точки моста при условии, что вторичная обмотка трансформатора электрически изолирована от напряжения сети и точка звезды вторичной обмотки не находится на земле.Однако в этом случае (пренебрежимо малые) токи утечки протекают по обмоткам трансформатора.

Синфазное напряжение формируется из соответствующих средних значений разницы между положительным и отрицательным фазными напряжениями, которые образуют пульсирующее напряжение постоянного тока. Пиковое значение дельта-напряжения составляет ¼ пикового значения фазного входного напряжения и рассчитывается с минус половиной напряжения постоянного тока при 60 ° периода:

Среднеквадратичное значение синфазного напряжения рассчитывается из форм-фактор для треугольных колебаний:

  • Если схема работает асимметрично (как простое напряжение питания только с одним положительным полюсом), как положительный, так и отрицательный полюса (или изолированный опорный потенциал) пульсируют напротив центра (или земли ) входного напряжения аналогично положительной и отрицательной осциллограммам фазных напряжений.Однако разница в фазных напряжениях приводит к появлению шестиимпульсного постоянного напряжения (в течение периода). Строгое отделение центра трансформатора от отрицательного полюса (в противном случае будут протекать токи короткого замыкания) или возможное заземление отрицательного полюса при питании от изолирующего трансформатора применимы, соответственно, к симметричной работе.
Трехфазный мостовой выпрямитель, управляемый

Управляемый трехфазный мостовой выпрямитель использует тиристоры вместо диодов.Выходное напряжение уменьшается на коэффициент cos (α):

  • Или, выраженный через линейное входное напряжение: [5]

    Где:

  • В LLpeak , пиковое значение линейных входных напряжений,

  • В пиковое , пиковое значение фазных (линейных) входных напряжений,

  • α, угол включения тиристора (0, если диоды используются для выпрямления)

Приведенные выше уравнения действительны только в том случае, если ток не поступает от источника переменного тока или в теоретическом случае, когда соединения источника переменного тока не имеют индуктивности.На практике индуктивность источника питания вызывает уменьшение выходного напряжения постоянного тока с увеличением нагрузки, обычно в диапазоне 10–20% при полной нагрузке.

Влияние индуктивности питания заключается в замедлении процесса переключения (называемого коммутацией) от одной фазы к другой. В результате при каждом переходе между парой устройств существует период перекрытия, в течение которого три (а не два) устройства в мосте проводят одновременно. Угол перекрытия обычно обозначается символом μ (или u) и может составлять 20–30 ° при полной нагрузке.

С учетом индуктивности питания выходное напряжение выпрямителя уменьшается до:

Где:

Трехфазный мостовой выпрямитель Гретца при альфа = 0 ° без перекрытия

Трехфазный мостовой выпрямитель Гретца при альфа = 0 ° с углом перекрытия 20 °

Трехфазный мостовой выпрямитель Гретца с альфа = 20 ° и углом перекрытия 20 °

Трехфазный мостовой выпрямитель Гретца с альфа = 40 ° и углом перекрытия 20 °

Двенадцатипульсный мост [править]

Двенадцатиимпульсный мостовой выпрямитель с тиристорами в качестве переключающих элементов

Хотя схемы шестипульсного выпрямителя лучше, чем однофазные или трехфазные полуволновые выпрямители, они все же производят значительные гармонические искажения. соединения переменного и постоянного тока.Для выпрямителей очень большой мощности обычно используется двенадцатипульсное мостовое соединение. Двенадцатиимпульсный мост состоит из двух шестиимпульсных мостовых схем, соединенных последовательно, причем их соединения переменного тока питаются от трансформатора питания, который обеспечивает сдвиг фазы на 30 ° между двумя мостами. Это подавляет многие характерные гармоники, которые создают шестиимпульсные мосты.

Фазовый сдвиг на 30 градусов обычно достигается за счет использования трансформатора с двумя наборами вторичных обмоток, одна из которых соединена звездой (звездой), а другая - треугольником.

Трехфазные выпрямители - вопросы и ответы по силовой электронике

Этот набор вопросов и ответов с множественным выбором (MCQ) для силовой электроники посвящен «3-фазным диодным выпрямителям-1».

1. В трехфазном однополупериодном выпрямителе первичная обмотка трансформатора обычно соединяется треугольником, потому что
a) у него нет нейтрали
b) мы можем получить большее выходное напряжение
c) он обеспечивает путь для тройного гармоники
d) обеспечивает лучшую температурную стабильность.
Посмотреть ответ

Ответ: c
Объяснение: Обмотка, соединенная треугольником, помогает циркулировать и устранять тройные (3-го порядка) гармоники.

2. Схема диодного выпрямителя, приведенная ниже, представляет собой схему

a) трехфазную полуволновую схему с общим катодом
b) трехфазную полуволновую схему с общим анодом
c) трехфазную двухполупериодную схему с общим катодом
d) трехфазное двухполупериодное общее анодное устройство
Посмотреть ответ

Ответ: b
Пояснение: Общее анодное устройство, потому что все аноды подключены к стороне нагрузки.

3. В трехфазном полуволновом диодном выпрямителе, использующем 3 диода, каждый диод проводит
a) 90 градусов
b) 120 градусов
c) 180 градусов
d) 360 градусов
Просмотр ответа

Ответ: b
Пояснение : Каждый диод проводит на 120 градусов, начиная с ωt = 30 градусов.

4. В схеме диодного выпрямителя, показанной ниже,

Диоды D1, D2 и D3 подключены к фазам R, Y и B соответственно, как показано
Последовательность фаз - R-Y-B.
Диод D1 будет проводить от
a) от 0 до 90 градусов
b) от 30 до 150 градусов
c) от 0 до 180 градусов
d) от 30 до 180 градусов
Посмотреть ответ

Ответ: b
Пояснение: Он проводит от 30 до 150, на 90 градусов. D1 начинает проводить первым, так как он будет самым положительным, поскольку он подключен к фазе R.

5. В схеме диодного выпрямителя, показанной ниже,

Диоды D1, D2 и D3 подключены к фазам R, Y и B соответственно, как показано
Последовательность фаз - R-Y-B.
Диод D3 проводит от
a) от 0 до 270 градусов
b) от 270 до 390 градусов
c) от 270 до 450 градусов
d) от 270 до 360 градусов
Посмотреть ответ

Ответ: c
Пояснение: он проводит от 270 до 450, на 120 градусов. D1 начинает проводить первым (от 30 градусов), так как он будет самым положительным, поскольку он подключен к фазе R и аналогично.

6. В трехфазном полуволновом диодном выпрямителе, использующем 3 диода,
a) Все диоды проводят вместе
b) Только два диода проводят одновременно
c) Только один диод проводит одновременно
d) Ничего из вышеперечисленного упомянуто
Посмотреть ответ

Ответ: c
Пояснение: 3 диода, каждый из которых проводит на 120 градусов одновременно.

7. В трехфазном полуволновом диодном выпрямителе, если Vmp является максимальным фазным напряжением, то выходное напряжение на нагрузке R изменяется от
a) 0 до Vmp
b) 0.5 Vmp на Vmp
c) Vmp на 3Vmp
d) –Vmp на Vmp
Просмотреть ответ

Ответ: b
Пояснение: Значение напряжения положительное и изменяется от (1/2) Vmp до Vmp.

8. Среднее значение выходного напряжения в трехфазном полуволновом диодном выпрямителе с максимальным значением линейного напряжения Vml определяется выражением
a) Vml / 3π
b) 2Vml / 3π
c) 3Vml / 2π
d) 3Vml
Посмотреть ответ

Ответ: c
Пояснение: Среднее значение может быть получено с помощью
3 x [1 / 2π x Vml sin ωt d (ωt)]
Интегрирование выполняется от π / 6 до 5π / 6, так как диод проводит на 120 градусов каждый.

9. В трехфазном полуволновом 6-пульсном диодном выпрямителе со средней точкой каждый диод проводит ток на
a) 120 °
b) 60 °
c) 90 °
d) 180 °
Посмотреть ответ

Ответ : b
Пояснение: В шестипульсном выпрямителе каждый диод проводит один раз за один цикл, 60 ° x
6 диодов = 360 °.

10. Понижающий трансформатор, соединенный треугольником, с соотношением фаз 5, питается от 3-фазного источника, 1100 В, 50 Гц. Вторичная обмотка этого трансформатора через 3-импульсный выпрямитель питает R-нагрузку 10 Ом.Найдите максимальное значение тока нагрузки (фазы).
a) √2 x 22 A
b) 1 x 11 A
c) √2 x 11 A
d) 1 x 22 A
Посмотреть ответ

Ответ: a
Пояснение:
Vph = 1100/5 = 220 V (Коэффициент трансформации = 5)
Vmp = √2 x 220 V
Imp = Vmp / R.

Sanfoundry Global Education & Learning Series - Силовая электроника.

Чтобы практиковаться во всех областях силовой электроники, представляет собой полный набор из 1000+ вопросов и ответов с несколькими вариантами ответов .

Примите участие в конкурсе сертификации Sanfoundry, чтобы получить бесплатную Почетную грамоту. Присоединяйтесь к нашим социальным сетям ниже и будьте в курсе последних конкурсов, видео, стажировок и вакансий!

Исследование трехфазного выпрямления с использованием резистивной нагрузки

#LAB 3

ИССЛЕДОВАНИЕ ТРЕХФАЗНОЙ РЕКТИФИКАЦИИ С ИСПОЛЬЗОВАНИЕМ СОПРОТИВЛЕНИЯ НАГРУЗКИ

ЦЕЛЬ

Ознакомиться с трехфазным выпрямлением с резистивной (R) нагрузкой.

ТРЕБУЕТСЯ APPRATUS

1. Комплект тиристора

2. Соединительные провода

3. Осциллограф

4. Мультиметр

ТЕОРИЯ

Трехфазные выпрямители предпочтительнее однофазных по следующим причинам:

- Более высокое выходное напряжение постоянного тока и лучший входной коэффициент мощности

- Меньше пульсаций и выше производительность нагрузки

- Требуется меньший размер фильтра

- Повышенный коэффициент использования трансформатора (TUF)

Трехфазное полуволновое выпрямление

Трехфазное полуволновое выпрямление с использованием трех диодов и трансформатора [Abbildung in dieser Leseprobe nicht enthalten] с резистивной (R) нагрузкой показано на рис. 1 (a) .Три диода D1, D2 и D3 подключены в каждой фазе, их катоды соединены вместе с нагрузкой R. Трехфазный источник напряжения сбалансирован и имеет последовательность фаз a-b-c. Входное фазное напряжение, выходное напряжение, выходной ток и напряжение на осциллограммах D1 показаны на рис. 1 (b) .

Диод при наивысшем положительном мгновенном напряжении может только проводить. От ωt = 300 до ωt = 1500, ra является наиболее положительным напряжением и, таким образом, оно появляется на нагрузке в течение этого периода, а диод D1 находится в проводящем состоянии.Аналогично, от ωt = 1500 до ωt = 2700, rb является наиболее положительным, а D2 проводит с напряжением нагрузки, rb. От ωt = 2700 до ωt = 3900, rc - это наиболее положительное напряжение, которое появляется на нагрузке с проводящим диодом D3. От ωt = 00 до ωt = 300 D3 проводит ток и напряжение нагрузки равно rc. Каждый диод проводит в течение 1200. Выходное напряжение изменяется от максимального фазного напряжения (Vmp) до 0,5 Vmp. В одном цикле напряжения питания выходное напряжение имеет три импульса, поэтому выпрямитель также называется трехфазным трехимпульсным выпрямителем.

Среднее значение выходного напряжения равно,

Abbildung in dieser Leseprobe nicht enthalten

Действующее значение выходного напряжения определяется как,

Abbildung in dieser Leseprobe nicht enthalten

Рисунок 1 (a): Трехфазный полуволновой выпрямитель

Abbildung in dieser Leseprobe nicht enthalten

Рисунок 2 (b): Входные напряжения трехфазного полуволнового выпрямителя, выходное напряжение и ток, ток источника и напряжение на диоде D1

Трехфазный мостовой выпрямитель

Схема силовой цепи для трехфазного мостового выпрямителя с использованием шести диодов показана на рис. 2 (b). Диоды расположены в трех ножках, каждая из которых состоит из двух последовательно соединенных диодов. Верхние диоды Dl, D3, D5 составляют положительную группу диодов. Нижние диоды D2, D4, D6 образуют отрицательную группу диодов. Этот выпрямитель также называется 3-фазным, 6-импульсным диодным выпрямителем, 3-фазным двухполупериодным диодным выпрямителем.

Диод положительной группы (D1, D3, D5) проводит, когда они испытывают самое высокое положительное напряжение, а отрицательный диод (D2, D4, D6) проводит, когда они испытывают самое высокое отрицательное напряжение.Каждый отдельный диод проводит в течение периода 1200, а ширина выходного импульса составляет 600. Период проводимости диода показан на рисунке 2 (а).

Abbildung in dieser Leseprobe nicht enthalten

Рисунок 2 (a): Состояния проводимости диода трехфазного мостового выпрямителя

В течение периода от ωt = 00 до ωt = 300 диод D5 и D6 проводит ток. Диод D5 соединен с rc, а диод D6 - с rb, таким образом, напряжение rcb появляется на нагрузке. Аналогично, для значений от ωt = 300 до ωt = 900 диод D1 и D6 проводит ток, и, таким образом, на нагрузке появляется рабочее напряжение.Формы сигналов входного напряжения, выходного напряжения и напряжения на D1 для резистивной нагрузки показаны на рис. 2 (c) . Среднее значение выходного напряжения равно,

Abbildung in dieser Leseprobe nicht enthalten

Действующее значение выходного напряжения определяется как,

Abbildung in dieser Leseprobe nicht enthalten

Рисунок 2 (b): Трехфазный мостовой выпрямитель на диодах

Abbildung in dieser Leseprobe nicht enthalten

Рисунок 2 (c): Формы сигналов напряжения источника, выходного напряжения и напряжения на диоде D1

НАБЛЮДЕНИЕ

1.Входной параметр

а. Входное напряжение ..

г. Частота ...

г. Период цикла ...

2. Таблица наблюдений

Трехфазный полуволновой выпрямитель

Abbildung in dieser Leseprobe nicht enthalten

3-фазный мостовой выпрямитель

Abbildung in dieser Leseprobe nicht enthalten

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
