1. Система заземления ТТ
2. Принципы защиты системы TN
3. Недостатки системы TN
4. Как система ТТ устраняет недостатки TN

Система заземления ТТ

Сокращенное обозначение ТТ означает следующее:

• Первая буква Т – нейтраль источника питания соединена с землей (Т – образуется от английского слова «terra», что в переводе означает – «земля». То есть, это – система с глухозаземленной нейтралью, так же, как и TN.
• Вторая буква Т – все части электроустановок потребителей, способные оказаться под опасным для жизни напряжением, принудительно соединяются с землей. Но контур повторного заземления в системе ТТ не связывается электрически с контуром заземления нейтрали источника питания – генератора или трансформатора.

Васильев Дмитрий Петрович

Профессор электротехники СПбГПУ

Задать вопрос

В этом и есть существенное конструктивное отличие системы ТТ от TN. В системе TN-С контура источника и потребителя соединяются между собой при помощи PEN-проводника. В системе TN-S для этого применяется проводник РЕ. У ТТ эта электрическая связь отсутствует.

Но это не означает, что связи совсем нет никакой. Поверхность земли проводит электрический ток. На этом основаны принципы защиты в системах TN-C и TN-S.

Принципы защиты системы TN

Чтобы лучше понять разницу между TN и ТТ, рассмотрим, за счет чего происходит защита потребителя от появления опасного для жизни потенциала на корпусах электрооборудования. Междуфазные короткие замыкания не рассматриваем, так как действие защиты в этих системах ничем не отличается. С этим призваны бороться автоматические выключатели.

Эти же выключатели в системе TN должны справляться и с замыканиями фазы на корпус электрооборудования, представляющими опасность для жизни человека. Чтобы снизить до минимума вероятность поражения током людей и животных, применяются две меры защиты:

Защитное заземление – соединение корпуса с потенциалом земли. Если учесть, что прикасающийся к нему человек сам «стоит на земле», а сопротивление его тела в сотни раз больше, чем у соединяющего этот корпус с землей проводника, то большая часть тока пойдет в землю мимо тела. Та часть, что все-таки пройдет через живое существо, будет слишком мала, чтобы лишить его жизни.

Защитное отключение – отключение поврежденного участка за такое время, которого будет недостаточно для причинения вреда здоровью.

Васильев Дмитрий Петрович

Профессор электротехники СПбГПУ

Задать вопрос

С защитным отключением нужно разобраться поподробнее. Нормы времени, за которое нужно отключить поврежденную электроустановку, определены в результате медицинских исследований. Они предписаны ПУЭ для системы TN, в зависимости от фазного напряжения электроустановки.

Для соблюдения этого условия необходимо, чтобы ток замыкания на корпус лежал в диапазоне действия электромагнитного расцепителя автоматического выключателя.

А вот тут и возникают проблемы. Сопротивление линии от источника питания до повреждения порой настолько велико, что токи замыкания на землю (контур заземления) приводят только к запуску теплового расцепителя. Защита срабатывает со значительной выдержкой времени, а в некоторых случаях не способна сработать вообще.

За это время на человека, случайно оказавшегося в контакте с вроде бы и заземленной поверхностью, действует опасное для жизни напряжение.

Вторая опасность заключается в обрыве защитных проводников, соединяющих контур заземления источника с защищаемыми от появления опасных потенциалов корпусами. В этом случае то, что призвано защитить, становится еще опаснее. При отсутствии повреждений в электроустановке все заземленные ее части оказываются под напряжением. Если при этом контур повторного заземления отсутствует или недостаточно эффективен, вероятность поражения током человека стремительно возрастает.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Казалось бы, корпус электрооборудования заземлен, откуда на нем возьмется опасное напряжение? В системе TN-C это возможно в результате распределения потенциалов по мере прохождения токов от источника к земле. В системе TN-S следует учитывать тот факт, что в чистом виде их очень мало. В ходе реконструкции электроустановок реализуется система TN-C-S, в которой проводник PEN на каком-то участке просто разделяется на два: защитный РЕ и рабочий N.

Обрыв PEN-проводника до точки разделения приводит к появлению как на рабочих, так и на защитных проводниках всей отсеченной от источника сети напряжений, достигающих величины 380 В. Контур повторного заземления, если он есть, может сгладить опасный потенциал, но не удерет его совсем. А если этого контура нет?

Как уже указывалось ранее, заземляющие проводники в системе ТТ не связаны с нулевым проводником источника питания. Этим устраняется вероятность появления опасного потенциала на корпусах в результате обрыва нулевого проводника, являющегося при этом только рабочим.

Но что касается защитного отключения – при использовании только автоматических выключателей эта мера становится еще более невыполнимой. Отсутствие нулевого защитного проводника приводит к тому, что ток замыкания фазы на корпус идет к источнику только по поверхности земли. Логично, что он не исчезает совсем, но становится еще меньше.

Васильев Дмитрий Петрович

Профессор электротехники СПбГПУ

Задать вопрос

Поэтому автоматические выключатели в системе ТТ защищают только электроустановку от междуфазных коротких замыканий. Для защиты же человека в обязательном порядке применяются УЗО. ПУЭ указывает на то, что их дифференциальный ток не должен превышать 30 мА. Почему так? Он попадает в диапазон токов, при которых в подавляющем большинстве случаев человек из-за сокращений мышц не может отпустить оказавшийся под напряжением проводник.

Особые требования в системе ТТ предъявляются к контуру заземления электроустановки потребителя. Он должен обеспечивать срабатывание защиты (УЗО) при напряжении на защищаемом корпусе электрооборудования, не превышающем допустимого напряжения прикосновение – 50 В. То есть:

Rа Iа≤ 50 В,

где Iа — ток срабатывания защитного устройства (УЗО).

Ra- сопротивление заземлителя, сложенное с сопротивлением заземляющего проводника до корпуса электроприемника.

Если УЗО используется для защиты группы электроприемников, то в Ra входит сопротивление заземляющего проводника до самого удаленного из них.

Система заземления TT! В каких случаях использовать систему заземления TT?!

Официально именно заземление считается основным способом защиты от удара током. Имеется в виду защита при работе с оборудованием и устройствами, функционирующими от электропитания по кабелю. Название способа недвусмысленно намекает на способ осуществления – открытые проводники тока физически стыкуются с контуром заземления. Причем организовать эту систему безопасности можно по-разному, с учетом особенностей конструкции оборудования и сетей. Обычно тип системы выбирают при проектировании или по предписанию.

Система заземления TT ориентирована на сети с глухим заземлением нейтрали. Токопроводящие элементы заземляемого оборудования обеспечиваются защитой со стороны потребителя, т.е. нет контакта между заземлением у нового подключившегося к сети и заземлителем трансформатора – тот на подстанции защищен отдельно, по другой системе.

Когда применяют систему TT?

Сейчас она еще не стала обыденной – в ПУЭ для сетей с глухим заземлением нейтрали рекомендуется система TN. Там тоже есть разные варианты, но объединяет их характерная черта: общее заземление нейтрали трансформатора и электрооборудования у потребителей, т.е. контуры объединены. Причина проста: так проще организовать защиту при подключении к сетям новых потребителей – не надо на каждом объекте заземление делать

Но если система TN явно не обеспечит должного уровня безопасности, делают TT. Чаще всего этот вариант востребован при электропитании по открытым кабелям (по воздуху), когда состояние линий из рук вон плохое, особенно если они временные. Это явный риск повреждения заземлителя, т.е. возможно нарушение контакта заземления на подстанции с потребителями. Как следствие, если случится пробой изоляции, при касании электроприборов напряжение тока окажется как в рабочем режиме конкретной сети. Неудивительно, что

система TT популярна для обеспечения безопасности объектов с временным электропитанием – к примеру, строительных площадок.

Уже который год наблюдается рост строительства частного жилья. И в моде всяческая автономия – своя канализация, скважина и прочее. Но личное заземление электросети – удовольствие и недешевое, и трудоемкое. Не всякий домовладелец может себе позволить строительство заземляющего устройства, чтобы оно соответствовало всем действующим правилам. А еще систему предварительно должны спроектировать квалифицированные специалисты, выбрать и установить автоматическую защиту (УЗО).

А в довершение эксплуатацию готового контура придется согласовывать с электроснабжающей организацией – или строить собственную электростанцию.

Введите номер, чтобы получить бесплатную консультацию электромонтажника с 16-летним стажем

Нажимая кнопку, вы даете согласие на обработку своих персональных данных и соглашаетесь с Политикой конфиденциальности

Официальные требования к устройству защиты

Согласно ПУЭ, эксплуатация оборудования с заземлением по системе TT без УЗО запрещена. Должен быть механизм, отключающий оборудование при появлении тока утечки, когда повреждается изоляция. Устройство автоматически срабатывает от разности потенциала тока, идущего по нулевому кабелю и по фазе. Конечно, утечку оно не прекращает, но перенаправляет на заземлитель.

Определяющая характеристика защитного контура – сопротивление. Есть официальные требования к нему и для системы TT: R≤50B/Iср.узо. Если в системе стоит сразу несколько приборов УЗО, учитывают дифференциальный ток по наибольшему значению. При организации заземления обязательно выполняется уравнивание потенциалов – соединяются заземлитель объекта, молниезащита, трубы инженерных коммуникаций (водо- и газопровод, отопление и пр.), каркас защищаемой постройки и все металлическое в вентиляции.

Выглядит готовая система TT как контур вокруг всего защищаемого объекта, сделанный из пластины либо прутка. И еще видна связь с собственным заземлителем, скрытым в грунте.

Плюсы и минусы системы TT

Основное преимущество очевидно: местное заземление надежнее связи через линии электропитания. Уровень безопасности выше, локальная система неуязвима для повреждений на линиях. Чем ближе заземление к защищаемому объекту – тем ниже риск обрыва связи.

Главный недостаток тоже упоминался выше – хлопоты при сооружении полноценной защиты, стоимость этой затеи и сроки ее реализации. Придется выполнять земляные работы, нести расходы, внедрять в систему УЗО. Но расходы времени и денег меркнут перед риском синхронного пробоя фазы на защищенный электроприбор и несрабатывания УЗО. Открытые линии и система безопасности могут оказаться под напряжением питающей сети из-за неисполнения выключателем прямой функции – отключения при повреждении линии снабжения. Т.е. фазу замкнет, но ток окажется недостаточным для автоматического срабатывания предохранителя. Тогда вся надежда на систему уравнивания потенциала. Причем развитая защита в две ступени – насущная необходимость для локальных сетей с отдельным заземляющим контуром.

Альтернативные варианты

Например, в частном доме вместо системы TT можно обустроить TN-C-S. Также практикуются версии TN-C, TN-S. В наших реалиях очень много кабелей на опорах подвешено без изоляции и повторного заземления, поэтому если нужна максимальная безопасность, TT отлично подойдет. Так реально заземлить привезенную ненадолго бытовку, большую емкость или конструкцию из металла, киоск, практически любую комнату с изолирующей отделкой стен.

Важный момент: защита по системе TT всегда независима. Никакой связи с рабочим проводником не должно быть и даже если его контур заземления совсем рядом, все равно нужен отдельный. Зато полная изоляция любых металлических конструкций и поверхностей гарантирована.

Введите номер, чтобы получить бесплатную консультацию электромонтажника с 16-летним стажем

Нажимая кнопку, вы даете согласие на обработку своих персональных данных и соглашаетесь с Политикой конфиденциальности

Технические подробности

В групповых линиях должны быть УЗО не выше 30 мА, чтобы защитить от касания либо тока утечки. Также рекомендуется УЗО на вводе от 100-300 мА, что формирует селективную защиту в две ступени – для частного дома в самый раз. Нулевой рабочий кабель не должен соединяться с шиной и местным заземлением.

На случай атмосферного перенапряжения тоже нужна защита, особенно для бытовых электроприборов. Есть стандартные устройства: ОПН, УЗИП, ОПС. Они ограничивают перенапряжение, в т.ч. импульсное. Есть требования ПУЭ по сопротивлению заземляющего контура – каким должен быть ток срабатывания защиты. Например, для УЗО с уставкой на 30 мА этот показатель заземлителя не должен превышать 1666 Ом, а для уставки на 100 мА – до 500 Ом. Эти цифры являются минимальными для заземления по системе TT.

Чтобы контур заземления удовлетворял вышеописанным критериям, достаточно забить в грунт вертикально металлический прут либо уголок, длиной не меньше 2 м. Но лучше закопать несколько таких заземлителей – сильно длинные не надо, 2,5 м хватит.

Рекомендации

Здравый смысл и практический опыт подсказывают, что выполнять проектирование и электромонтаж заземления должны исключительно квалифицированные специалисты. По любой системе, а тем более – относительно новой TT. И пользоваться готовым заземлением надо правильно, регулярно осматривая состояние контура и связи, проверяя исправность, что тоже должен делать специалист. Безопасности много не бывает, короткое замыкание не промахнется.

типов систем заземления — что такое заземление TT, IT и TN?

Стандарты, используемые для систем заземления Определения

За последнее столетие стандарты электробезопасности превратились в высокоразвитые системы, охватывающие все основные аспекты безопасной установки, включая системы заземления. В низковольтных (НН) электрических установках эталонный стандарт IEC 60364 используется для мер, которые должны быть реализованы, чтобы гарантировать защиту персонала и имущества.

Стандарт IEC 60364 определяет три типа систем заземления, а именно системы TT, IT и TN. Поскольку IEC публикует международные стандарты для всех электрических, электронных и связанных с ними технологий и является ведущей международной организацией в своей области, IEC 60364 является документом высшего уровня, который информирует о стандартах для низковольтных электроустановок во всем мире. Поэтому три типа систем заземления, определенные в IEC 60364, также признаны во многих национальных стандартах. BS 7671: 2008, также известный как Правила электропроводки IEE, 17-е издание, является британским стандартом, опубликованным в январе 2008 г., который используется в Великобритании и других странах. Точно так же индийский стандарт IS 732:1989 (R2015) используется в Индии для электроустановок.

Следуйте за нами на LinkedIn для получения последних обновлений

Типы систем заземления

Как упоминалось выше, три основных типа систем заземления, используемых в соответствии с IEC 60364:

• TT
• IT
• TN – TN-C, TN-S, TN-C-S

Система TN далее подразделяется на TN-C, TN-S и TN-C-S, поэтому мы будем ссылаться на 5 типов систем заземления, распространенных во всем мире.







Номенклатура

Первая буква каждой системы относится к источнику питания от обмотки, соединенной звездой.

Вторая буква относится к потребляющему оборудованию, которое необходимо заземлить.

Из «Справочника по электротехнике: для практиков в нефтегазовой и нефтехимической промышленности» Алана Л. Шелдрейка

Для первой буквы « T означает, что начальная точка источника жестко соединена с землей , который обычно находится очень близко к обмотке.
I обозначают, что начальная точка и обмотка изолированы от земли. Начальная точка обычно связана с индуктивным импедансом или сопротивлением. Емкостное сопротивление никогда не используется».

А для второй буквы « T означает, что потребитель заземлился глухозаземленным независимо от способа заземления источника.
N  обозначает, что проводник с низким импедансом берется от заземления в источнике и направляется непосредственно к потребителю для конкретной цели заземления потребляющего оборудования.
S  обозначает, что нулевой провод, проложенный от источника, отделен от защитного заземляющего провода, который также проложен от источника. Это означает, что для трехфазного потребителя необходимо проложить пять проводников.
C  обозначает, что нулевой провод и провод защитного заземления являются одним и тем же проводом. Это означает, что для трехфазного потребителя необходимо проложить четыре проводника».



Проще говоря:

T = прямое соединение с землей, T означает Terra, что означает земля

I = изолированный

N = нейтральный

S = отдельный

C = комбинированный



Наиболее распространенными системами являются TT и TN. Некоторые страны, такие как Норвегия, используют ИТ-систему. В таблице ниже перечислены примеры систем заземления, используемых для общественного распределения (потребители низкого напряжения) в нескольких странах.



Система заземления TT ​​

В этом типе системы заземления подключение к источнику питания напрямую связано с землей и со стороны нагрузки, или монтажные металлические конструкции также напрямую связаны с землей. Следовательно, в случае воздушной линии масса земли будет обратным путем для линии. Нейтраль и заземляющий проводник должны быть разделены при монтаже, так как распределитель питания обеспечивает только нейтральный или защитный провод питания для подключения к потребителю.





Система заземления IT

Распределительная система не имеет никаких соединений с землей или имеет только соединение с высоким импедансом. Основная особенность системы заземления IT заключается в том, что в случае короткого замыкания между фазами и землей система может продолжать работать без перерыва. Такая неисправность называется «первой ошибкой». Таким образом, обычная заземляющая защита для данной системы не эффективна, и этот тип не предназначен для питания потребителей. Система заземления IT используется для систем распределения электроэнергии, таких как подстанции или генераторы.





Система заземления TN-S

В этой системе заземляющий и нейтральный проводники разделены по всей системе распределения. Защитный проводник представляет собой металлическую оболочку кабеля, питающего установку. Все открытые токопроводящие части установки подключаются к этому защитному проводу или через главный заземляющий зажим установки.

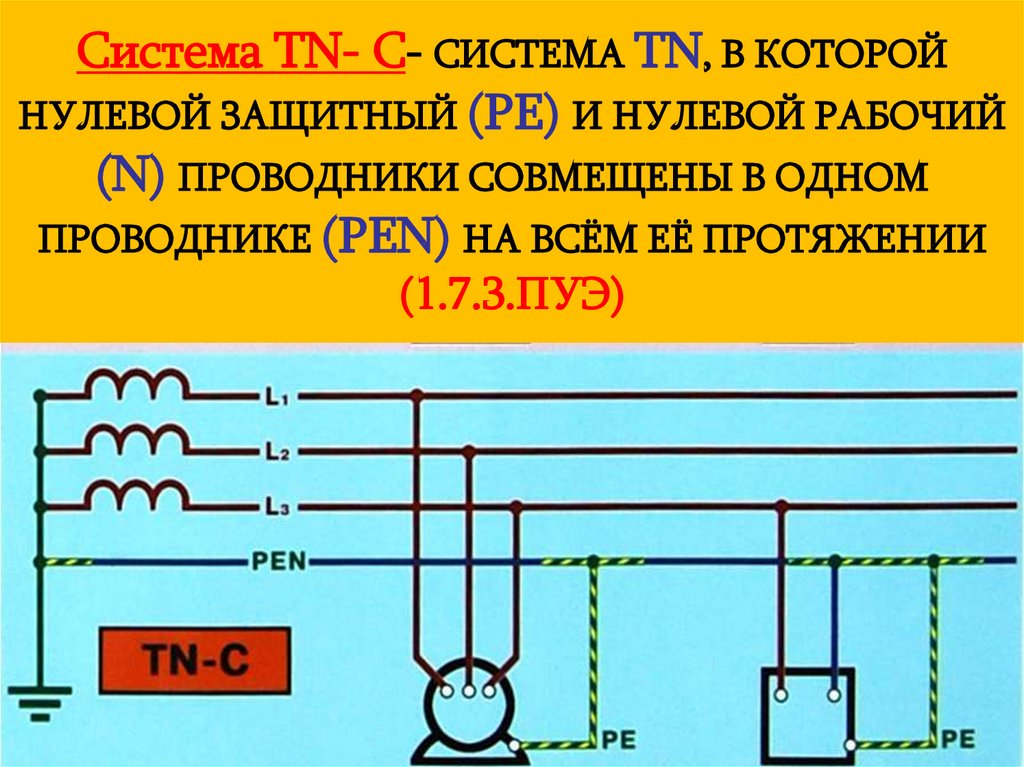

Система заземления TN-C

Нейтраль и защитное заземление объединены в один провод во всей системе. Все открытые и токопроводящие части установки подключаются к проводнику PEN. В соответствии с пунктом 8 (4) Правил безопасности, качества и непрерывности электроснабжения 2002 г. «Потребитель не должен совмещать функции нейтрали и защиты в одном проводнике в установке своего потребителя».





Система заземления TN-C-S

Нейтраль и защитное заземление объединены в один провод в части системы. Этот тип заземления также известен как многократное защитное заземление. PEN-проводник системы питания заземляется в двух или более точках, и может потребоваться заземляющий электрод на установке потребителя или рядом с ней. Все открытые токопроводящие части установки подключаются к PEN-проводнику через основную клемму заземления и нейтральную клемму, и эти клеммы соединены вместе.





Здесь вы можете ознакомиться с нашим широким ассортиментом оборудования для заземления, заземления и соединения. Вы можете связаться с нами по номеру , если хотите получить предложение или задать дополнительные вопросы относительно продуктов, необходимых для заземления, заземления или соединения.





Эта статья является частью нашей серии статей о молниезащите, защите от перенапряжения и заземлении, вы можете прочитать больше по следующим ссылкам:

Введение в основы молниезащиты и заземления, а также стандарты (IEC 62305 и UL 467)

Устройства защиты от перенапряжения (УЗП)

Зоны молниезащиты и их применение при выборе УЗИП

Как работает грозовой разрядник?

Для получения дополнительной информации свяжитесь с нами по адресу www. axis-india.com/contact-us/



Что такое система заземления TT? Подробное объяснение | Блог

Область применения



За последнее столетие стандарты электробезопасности превратились в очень сложные системы, охватывающие все компоненты безопасной установки, включая системы заземления TT ​​и другие типы в этой категории. В низковольтных (НН) электрических установках эталонный стандарт IEC 60364 используется для определения действий по обеспечению безопасности сотрудников и имущества.



Введение



Стандарт IEC 60364 делит системы заземления на три категории: TT, IT и TN. IEC разрабатывает международные стандарты для всех электрических, электронных и связанных с ними технологий и является ведущей международной организацией в своей области. IEC 60364 является публикацией высшего уровня, которая содержит информацию о стандартах для низковольтных электрических установок.



В результате несколько национальных стандартов признают три типа систем заземления IEC 60364. Правила электропроводки IEEE 17-го издания, также известные как Британский стандарт BS 7671: 2008, были опубликованы в январе 2008 г. и используются в Великобритании и других странах.

Индийский стандарт IS 732:1989 регулирует электрические установки в Индии (R2015) в соответствии с IEC 60364.



0017
Старший №	Страна	Напряжение	Система заземления низкого напряжения
1	Индия	230/415	ТН-С
2	Германия	230/400	ТТ и TN-C
3	Бельгия	230/400	ТТ
4	Испания	240/400	ТТ
5	Франция	240/415	ТТ
6	Великобритания	240/415	ТТ и TN-C
7	Италия	230/400	ТТ
8	Япония	100/200	ТТ
9	Норвегия	230/400	ИТ
10	Португалия	230/400	Т
11	США	120/240	ТН-К-С

Что такое заземление ТТ?

В этом типе системы заземления соединение с источником питания соединяется непосредственно с землей, а также напрямую со стороны нагрузки или металлоконструкций установки. В результате, в случае воздушной линии, масса земли будет служить обратным путем линии.
Поскольку распределитель питания предлагает только нулевой или защитный провод питания для подключения к потребителю, нулевой и заземляющий проводники должны быть разделены во время установки.

Первое: T означает прямое соединение с Землей и второе: T означает Terra, что означает Земля



Система заземления Axis TT Earth

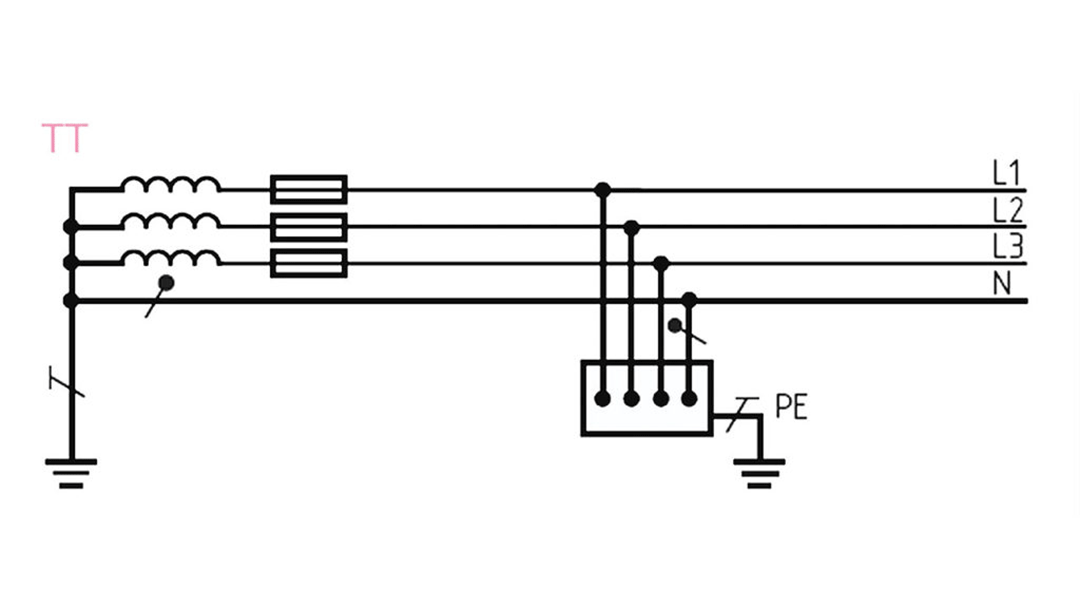

Значение системы заземления TT ​​и ее графическое представление

Эта система устроена аналогично системе TN-S, за исключением того, что она не обеспечивает пользователям заземление. Основной задачей является уменьшение сопротивления земли или обеспечение низкого сопротивления (импеданса) тракта.
Потребитель должен поместить грязь (влажную грязь или влажную пыль для лучшего заземления) вместе с заземляющим электродом или пластиной заземления для лучшего заземления.



Заземление TT Базовая схема подключения с использованием IEC 60364



Схема применения заземления TT ​​с использованием IEC 60364                        Источник – megger. com



Когда установка TN-C-S невозможна (в примере с заправочной станцией) или в сельской местности (где электрические столбы обеспечивают электроэнергию), используются системы TT. В местах, где различные типы почвы могут создавать внешнюю петлю разлома, существуют значения импеданса. Методы защиты от ударов, такие как УЗО, обеспечивают немедленное отключение питания.





Заземление TT основные характеристики:

– получает питание напрямую от общедоступной распределительной сети низкого напряжения.

-Постоянный контроль не требуется (может потребоваться периодическая проверка УЗО).

– Специальные устройства, известные как устройства защитного отключения (УЗО), обеспечивают защиту и снижают вероятность возгорания при установке менее 500 мА.
– Каждое нарушение изоляции вызывает отключение питания, но отключение ограничивается неисправной цепью путем последовательного (выбранные УЗО) или параллельного (параллельные УЗО) соединения УЗО (выбор цепи).

– Нагрузки или участки установки, создающие большие токи утечки во время работы, требуют дополнительных мер предосторожности во избежание ложных отключений, таких как питание нагрузок с помощью разделительного трансформатора или использование соответствующих УЗО.



Сравнение различных систем заземления:

Старший номер	ТТ	ИТ	ТН-С	ТН-С	ТН-К-С
Полное сопротивление контура замыкания на землю	Высокий	Самый высокий	Низкий	Низкий	Низкий
УЗО предпочтительнее?	Да	нет данных	Дополнительно	№	Дополнительно
Нужен электрод заземления на объекте?	Да	Да	№	№	Дополнительно
PE Стоимость проводника	Низкий	Низкий	Самый высокий	Минимум	Высокий
Риск обрыва нейтрали	№	№	Высокий	Самый высокий	Высокий
Безопасность	Сейф	Менее безопасный	Самый безопасный	Наименее безопасный	Сейф
Электромагнитные помехи	Минимум	Минимум	Низкий	Высокий	Низкий
Риски безопасности	Высокий импеданс контура	Двойная ошибка	Сломанная нейтраль	Обрыв нейтрали	Обрыв нейтрали
Преимущества	Безопасный и надежный	Непрерывность работы	Самый безопасный	Стоимость	Безопасность и стоимость



Важность УЗО в системе заземления TT:

– Все открытые проводящие части установки/нагрузки должны быть подключены к общему заземляющему электроду в системе заземления TT.

– Нейтральная точка системы источника заземлена вне зоны влияния через заземляющий электрод.

– В результате полное сопротивление замыкания на землю состоит в основном из двух последовательно соединенных заземляющих электродов (т. е. электрода источника и электрода установки). Величина тока замыкания на землю, как правило, слишком мала для срабатывания реле максимального тока или плавких предохранителей, что требует устройства, работающего от дифференциального тока, в качестве изоляции первого уровня.

-Автоматическое отключение системы ТТ осуществляется УЗО с чувствительностью IΔn ≤ 50 Ом (где RA – сопротивление заземлителя установки).

-IΔn — номинальный дифференциальный рабочий ток УЗО.

– Сопротивление заземляющего электрода для установки составляет RA.

– Значение 50 В заменяется на 25 В для временного питания (на рабочие места и т.п.) и сельскохозяйственных и садоводческих помещений.



 Источник - scirp. org



-Заземляющий электрод нейтрали подстанции Rn имеет сопротивление 10 Ом.

– Заземлитель установки РА имеет сопротивление 20,

-Id = 7,7 А — ток контура защиты от замыканий на землю.

– Напряжение короткого замыкания Uf = Id x RA = 154 В, что серьезно, но при 50/20 = 2,5 А, что означает, что УЗО на 300 мА устранит неисправность примерно за 30 мс без преднамеренной задержки по времени, если напряжение короткого замыкания превышение происходит на открытой проводящей части.

-УЗО замкнет цепь, если в системе есть ток утечки. Обнаружив крошечные токи утечки, УЗО могут предотвратить поражение электрическим током как часть автоматического отключения питания, которое отключается при возникновении неисправности в цепи, а не требует вмешательства человека.



TT Заземление Система электропитания переменного тока:

Заземление позволяет значительно снизить риск поражения электрическим током при зарядке металлического корпуса оборудования (фазная линия ударяется о корпус или повреждается изоляция оборудования) и утечки).

Низковольтные автоматические выключатели (автоматические выключатели) не всегда срабатывают, что приводит к превышению допустимого напряжения утечки на землю, что делает напряжение опасным.

Предохранитель не может сработать при минимальном токе утечки. В таких случаях защита от утечек обязательна для обеспечения безопасности. В результате популяризация системы TT является сложной задачей.

В системе заземления TT ​​используется большое количество стали, переработка которой занимает много времени и проблематична.

Строительные компании используют ТТ. Уникальная линия защиты снижает количество стали, используемой для механизма заземления, когда строительная единица заимствует источник питания для временного использования энергии.

Отделите новую линию специальной защиты PE от рабочей нулевой линии N, которая имеет следующие характеристики:

1) Линия заземления и линия рабочей нейтрали не имеют электрического соединения.

2) Нулевые (рабочие) линии могут иметь ток в рабочем состоянии, а линия защиты – нет.

3) Система TT хорошо подходит для районов с плохой защитой грунта.



Применение:

В удаленных районах используется ТТ, где стоимость дополнительного заземляющего провода превышает стоимость местного заземления. Особенно в старых домах, где в противном случае безопасность может быть поставлена ​​под угрозу из-за перелома проводника защитного заземления над головой, например, упавшей веткой дерева. В большинстве систем TN-C-S TT поставляет электроэнергию в отдельные дома, когда недвижимость считается непригодной для обслуживания TN-C-S.

Установка на строительной площадке, ферме или в бассейне может быть неправильной, если не будут приняты дополнительные меры, такие как установка дополнительного заземляющего электрода.

Для заземления системы низкого напряжения заземление ТТ помогает заземлить такие устройства, когда в системе возникает низкое напряжение.

Все металлические корпуса и посторонние детали находятся на эквипотенциальном уровне.
