Твердотельное реле принцип работы: Твердотельные реле. Принцип работы, классификация и их преимущества. | RuAut

Содержание

Твердотельные реле принцип работы, разновидности, достоинства и недостатки

Обычные промежуточные реле – это электромеханическое устройство. На его катушку подается напряжение, она притягивает к себе подвижную планку с контактами, которые замыкаются или переключаются.

Само наличие движущихся деталей в этом устройстве снижает его надежность. Контакты не только подгорают и окисляются. Со временем они теряют способность прижиматься друг к другу с подпружиниванием, что приводит к появлению переходного сопротивления или полному исчезновению контакта.

Электромеханические реле чувствительны к пыли и влаге. Существуют герметичные модели, но у них нет возможности для ревизии контактов. Это значит, что при их ухудшении реле придется выбросить.

Ресурс любого из современных реле, хоть и исчисляется в десятках тысяч включений, все же ограничен. А если реле должно срабатывать по сотне раз в сутки? Его ресурс быстро выработается, и устройство превратится в расходный материал, требуя постоянной замены. А если сбои в работе недопустимы?

Вот тут на помощь и приходит реле, называемое твердотельным.

Устройство твердотельного реле

Название «твердотельное реле» на русском языке может быть сокращено до аббревиатуры ТТР. По-английски же это звучит Solid State Relay или SSR.

Это – полностью полупроводниковое устройство, из механики имеющее только контактную систему для подключения внешних проводников. Пайку ТТР не переносят, так как при работе нагреваются, поэтому все присоединения проводов выполняются на винтовых клеммах.

Все элементы ТТР расположены внутри герметически закрытого и не разборного корпуса. Поэтому оно и носит такое название, поскольку представляет собой единое «твердое тело», и не предполагает выполнения ремонта или обслуживания.

Функционально само реле можно разделить на несколько подряд расположенных блоков или цепей.

Первая цепь: входная. Она преобразует входное управляющее напряжение к величине, приемлемой для выполнения переключений. Попутно она дополнительно может выполнять функцию защиты от импульсных помех, защиты от изменения полярности (при выпрямленном управляющем сигнале).

Минимально входная цепь содержит резистор для подавления лишнего напряжения постоянного тока, плюс – выпрямительный мост для выпрямления переменного тока.

Вторая цепь: оптическая развязка. У электромеханического реле входная и выходная цепь разделены конструктивно, так как катушка управления никак не связана с контактной системой. Для гальванического развязывания цепей управления с коммутируемыми цепями, которые могут питаться от разных источников, используется электронный прибор – оптрон. В нем этот процесс происходит за счет использования света для передачи команды управления.

Третья цепь, принимая сигнал от оптрона, запоминает его. Она представляет собой электронный ключ – триггер.

И, наконец, последняя – переключающая цепь. Она подает напряжение на выход реле, для чего рассчитывается на номинальное напряжение нагрузки.

Для разного характера нагрузки используются принципиально разные электронные компоненты для передачи напряжения управления. Для цепей постоянного тока достаточно транзисторного ключа. Но на переменном токе он работать не будет, для этих цепей применяют симисторы.

Поскольку выходной элемент переключающей цепи при работе реле пропускает ток нагрузки и от этого греется, он установлен на теплоотводе, являющемся частью корпуса реле.

Разновидности твердотельных реле

В первую очередь, эти реле, как и электромеханические, различаются по величине напряжения управления. А также, переменное (АС) оно или постоянное (DC). Величина напряжения, в отличие от электромеханики, может изменяться в некоторых пределах, а не иметь фиксированное значение.

От этих же реле оно унаследовало и другой параметр: величина выходного тока. Род тока зависит от того, что используется в реле в качестве ключевого элемента: транзистор или симистор. В этом их отличие от электромеханики, контакты которой могут быть всеядными. В качестве рабочего напряжения для выхода, управляющего нагрузкой, также указывается его диапазон.

Твердотельные реле могут управлять как однофазной, так и трехфазной нагрузками. То есть, манипулировать работой электродвигателей. Конечно, до коммутации токов мощных моторов им далеко, но маломощных электродвигатель задвижки вполне по силам. А чтобы иметь возможность эту задвижку как открывать, так и закрывать, используется твердотельное реле с реверсом. При этом одна фаза проходит всегда напрямую, а две другие меняются местами в зависимости от того, на каком из двух входов появился сигнал управления.

Достоинства и недостатки твердотельных реле

Основным недостатком ТТР можно назвать их стоимость, превышающую цену электромеханических аналогов. А также – обеспечение соответствующего теплового режима. Перегрев приводит к выходу из строя.

Достоинств больше:

— Повышение надежности работы (поставил и забыл).

— В десятки раз больший срок службы.

— Способность без вреда для себя переносить перегрузки до 200% по номинальному току. То, что у электромеханического реле приводит к подгоранию или выходу из строя контактов, у твердотельного вызывает срабатывание защиты от перегрузки.

— Возможность массового применения в бытовой аппаратуре.

— Способность работать в любом положении в пространстве, что для некоторых реле нежелательно или даже недопустимо.

— Встроенная защита от импульсных помех, которых с каждым днем становится все больше. Само же реле создает меньше помех при коммутации, так как искрение между контактами отсутствует по принципу работы.

— Высокое быстродействие, что позволят выполнять цикл включение/отключение на очень короткий период.

И, самое главное, учитывая темпы развития промышленной электроники: за этими реле – будущее. Поэтому не за горами тот день, когда все электромеханические реле станут твердотельными.

Твердотельные реле. Устройство и работа. Виды и особенности

Для обеспечения подключения различных электрических устройств бесконтактным способом применяют твердотельные реле, которые стали популярными в промышленности. Они используются для создания надежного оборудования с малыми габаритами. Основным недостатком таких устройств называют их высокую стоимость.

Твердотельное реле обеспечивает связь между электрическими цепями высокого и низкого напряжения с помощью полупроводниковых элементов.

Принцип действия и особенности конструкции

Имеется множество исполнений моделей таких устройств, но по своей структуре они мало чем отличаются. Эти незначительные отличия не оказывают влияния на их принцип действия, так как он по сути дела один и тот же.

Разберемся в особенностях управления электроприборами с помощью твердотельного реле. От обычных реле они отличаются отсутствием механических замыкаемых и размыкаемых контактов. Вместо них в твердотельном реле используются полупроводниковые элементы, такие как транзистор, либо симистор.

Принцип работы реле состоит в размыкании и замыкании цепи, передающей напряжение. Это осуществляется активатором, то есть, твердотельным устройством. Вид силового элемента зависит от свойства тока, который может быть, как переменным, так и постоянным. Для постоянного тока применяются транзисторы, для переменного тока – тиристоры и симисторы.

Через транзистор проходит ток. Симистор может пропускать ток в обоих направлениях, так же, как и тиристор.

На вход подается электрический сигнал, далее он идет на оптическую развязку на основе светодиода. Оптическая развязка позволяет изолировать входную цепь от промежуточной и выходной цепи. Далее в действие вступает цепь триггера, которая обеспечивает управление переключением выхода твердотельного реле.

Цепь переключения подает напряжение на нагрузку, представленную транзистором, либо симистором. Цепь защиты необходима для надежности работы реле при разных нагрузках.

Виды твердотельных реле

Имеется множество разных видов таких реле, отличающихся своими особенностями напряжения коммутации и контроля:

Реле постоянного тока применяются в сети постоянного напряжения в интервале 3-32 ватта, характерны повышенными удельными свойствами, индикаторами на светодиодах, повышенной надежностью. Многие модели способны работать в широком интервале рабочих температур: -30 +70 градусов.
Реле переменного тока, имеют особенность в пониженном уровне электромагнитных помех, не создают шума при эксплуатации, малый расход электроэнергии, и высокое быстродействие. Диапазон мощности составляет от 90 до 250 ватт.
Реле с управлением вручную, дают возможность самостоятельной настройки типа действия.

По виду нагрузки реле разделяют на:

Однофазные.
3-фазные.

Однофазное исполнение дает возможность подключать электрический ток в интервале от 10 до 120 ампер, либо от 100 до 500 ампер. Управление производится аналоговым сигналом и сопротивлением переменного типа.

3-фазные исполнения используют для подключения тока одновременно на трех фазах. Они могут работать в диапазоне 10-120 ампер. Среди них есть устройства реверсивного вида, отличающиеся обозначением и бесконтактной коммутацией. Их задача заключается в осуществлении надежного подключения всех цепей по-отдельности.

Чтобы защитить реле от ложных срабатываний, применяют специальные устройства.

Они применяются при запуске и эксплуатации асинхронного электромотора. При выборе такого устройства нужно сделать необходимый запас мощности. Для защиты реле от перенапряжений также применяется предохранитель быстрого действия, либо варистор.

Реле трехфазного исполнения имеют срок службы больше, чем 1-фазные реле. Коммутация осуществляется после перехода тока через нулевую границу.

По методам коммутации реле делятся:

Реле для емкостных и индуктивных нагрузок.
Реле для мгновенных срабатываний, применяются при необходимости быстрого подключения.
С фазным управлением, дающим возможность регулировки освещения, нагревательных элементов.

По конструктивным особенностям реле делятся:

С возможностью монтажа на рейку DIN.
Для переходных планок, универсальные.

Достоинства и недостатки

Благодаря такому принципу действия мы получаем ряд преимуществ и недостатков.

Преимущества

Отсутствие каких-либо щелчков при переключении. Хотя отсутствие звуковой индикации для кого-то может быть и минусом.
Полупроводниковые твердотельные реле не искрят, не дребезжат и механически не изнашиваются, благодаря чему получается срок службы как минимум десятки лет без какого-либо обслуживания.
Благодаря свойствам полупроводниковых элементов, возможна коммутация с минимумом помех.
Высокое быстродействие позволяет производить включение при переходе напряжения через ноль. А при выключении симистор закрывается не сразу, а ровно тогда, когда через ноль переходит ток, что тоже снижает уровень помех.
Малый расход электрической энергии благодаря тому, что нет электромагнитной связи. Использование полупроводников позволяет снизить потребление электрической энергии на 90%.
Твердотельные реле имеют небольшие габариты, что позволяет упростить его установку и транспортировку.
Длительный срок работы, не требующий технического обслуживания устройства.
Широкая сфера применения для различных типов устройств и приборов.
Возможность осуществления большого количества срабатываний (более одного миллиарда).
Обеспечивает надежную изоляцию цепей входа и силовых цепей между собой.
Повышает производительность устройства.
Механическая прочность выражается в герметичной конструкции, вибрационной и ударной стойкости.

Недостатки

Казалось бы, пора везде и всюду менять механические реле на твердотельные. Но не стоит торопиться. Есть здесь один подвох. На открытом полупроводниковом элементе падает на порядки большее напряжение, чем на замкнутых контактах обычного реле, а именно, около двух вольт. Казалось бы, ерунда, всего один процент от напряжения в розетке. Но, предположим, что мы управляем двухкиловаттным обогревателем, который потребляет ток около 10 ампер.

Какая же мощность тогда будет выделяться на хваленом твердотельном реле? Умножаем 10 на 2, и получаем целых 20 ватт. Без хорошего радиатора здесь, к сожалению, не обойтись. А какая мощность будет выделяться при коротком замыкании – вообще страшно представить. Полупроводники расплавятся моментально, намного быстрее, чем сработает обычный автоматический выключатель в распределительном щитке.

Спасти твердотельные реле от губительного влияния короткого замыкания смогут только быстродействующие предохранители. Кроме большого выделения тепла есть у твердотельного реле еще один недостаток. Помех оно излучает меньше, но при этом само боится помех. И для защиты от них параллельно полупроводниковому элементу подключается цепочка из резистора и конденсатора.

И даже когда полупроводниковый элемент закрыт, реле все равно пропускает ток в несколько миллиампер. Для электрообогревателя это конечно не страшно, а вот, например, компактная люминесцентная лампа может начать вспыхивать. Практически можно увидеть, как нагрев мешает применяемости твердотельного реле.

Сфера применения

Твердотельные реле применяются очень широко. Они работают там, где необходимо подключать индуктивную нагрузку.

Основные области использования рассматриваемых реле:

Системы с регулированием температуры нагревательными элементами.
Поддержание одной температуры в процессах и технологиях промышленного производства.
Подключение цепей управления.
Заменяют магнитные пускатели реверсивного действия.
Управление электродвигателями.
Контроль температуры трансформаторов и других устройств.
Регулировка уровня света.

Как выбрать твердотельные реле

Чтобы приобрести такой вид реле, рекомендуется посетить специализированный магазин электронных товаров. Там квалифицированные специалисты окажут помощь в подборе подходящего реле по всем параметрам.

При выборе рекомендуется учитывать такие свойства реле:

Тип реле.
Наличие креплений.
Материал корпуса.
Скорость работы.
Наличие вспомогательных функций.
Фирма изготовитель.
Мощность.
Расход электричества.
Габаритные размеры.

Есть важный совет при покупке реле. Твердотельные реле рекомендуется устанавливать с запасом по мощности в несколько раз. В противном случае, даже небольшое превышение мощности выведет из строя реле.

Для защиты реле от неисправностей рекомендуется применять специальные предохранители. Имеется несколько видов предохранителей для защиты твердотельных реле:

g R – применяются в широком интервале мощностей, имеют повышенное быстродействие.
g S – применяются для любого тока, осуществляют защиту полупроводников от высоких нагрузок сети.
a R – осуществляют защиту полупроводников от короткого замыкания.

Такие предохранители стоят недешево, их стоимость примерно равна цене самого реле. Однако это стоит того, так как они создают эффективную защиту реле от выхода из строя. Бывают и другие виды предохранителей, относящиеся к классам В, С, D. Они имеют отличия в том, что осуществляют защиту низкого качества, и меньшей ценой.

Во время работы твердотельные реле быстро нагреваются. При чрезмерном нагреве коммутация происходит с отклонением от нормального режима, ток снижается. При достижении 65 градусов, реле сгорает. Поэтому, для нормальной работы реле необходим радиатор охлаждения, а также запас по току в 3-4 раза больше номинала. При применении реле для регулирования скорости электродвигателей, запас по току следует повысить до 8-10 раз.

Твердотельное реле: схема, принцип работы, подключение

Чтобы обеспечить бесконтактную коммуникацию различных устройств без использования электромагнитов применяют твердотельное реле. Об особенностях, принципе действия и схеме подключения данного устройства поговорим далее.

Твердотельное реле – принцип работы
Преимущества и сфера использования твердотельного реле
Разновидности твердотельных реле
Выбор и покупка твердотельного реле
Особенности подключения твердотельного реле

Твердотельное реле – принцип работы

Твердотельное реле – это устройство, обеспечивающее контакт между низковольтными и высоковольтными электрическими цепями.

Рассматривая структуру данного прибора, большинство моделей схожи между собой, имеют незначительные отличия, которые никак не влияют на принцип их работы.

Структура твердотельного реле включает наличие:

входа,
оптической развязки,
триггерной цепи,
цепи переключателя,
цепи защиты.

Входом является первичная цепь, которая характеризуется наличием резистора на постоянном изоляторе, который имеет последовательное подключение. Основная функция цепи входа состоит в принятии сигнала и передаче команды устройству твердотельного реле, которое коммутирует нагрузку.

В качестве изоляции входной и выходной сети с переменным током используется устройство оптической развязки. От типа данного компонента, зависит вид реле и его принцип работы.

Для обработки входного сигнала и переключения выхода используется конструкция триггерной цепи. Она выступает, как отдельный элемент, а в некоторых моделях входит в состав оптической развязки.

Чтобы подать силу напряжения на нагрузку используется цепь переключающего типа, которая включает транзистор, кремниевый диод и симистор.

Чтобы защитить твердотельное реле от сбоев в работе или возникновения ошибок, используется отдельная защитная цепь. Это устройство бывает двух видов: внутреннего и внешнего.

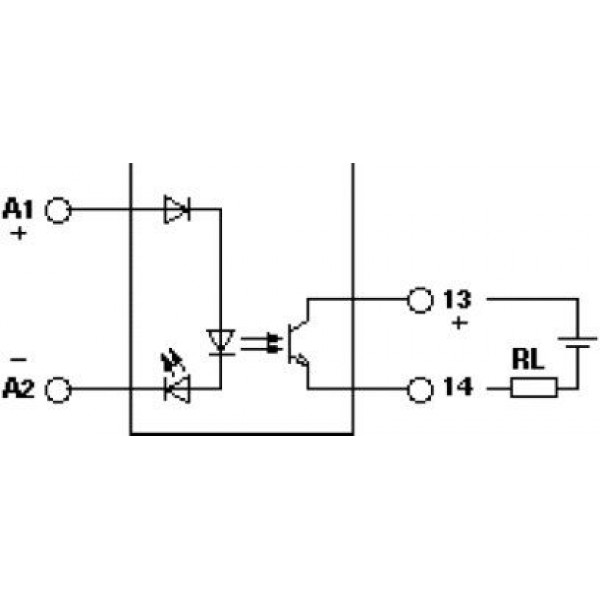

Твердотельное реле схема состоит из:

системы контроля,
устройства твердотельного реле,
двигателя, насоса, сварочного аппарата, трансформатора или нагревателя.

Чтобы коммутировать индуктивную нагрузку с помощью твердотельного реле следует увеличить запас тока в 6-8 раз.

Принцип работы твердотельного реле состоит в замыкании или размыкании контактов, которые передают напряжение непосредственно на реле. Чтобы привести в действие контакты необходимо наличие активатора. Его роль в твердотельном реле выполняет полупроводник или твердотельный прибор. В устройствах которые работают при переменном токе это тиристор или симистор, а для приборов с постоянным током – транзистор.

Прибор, который характеризуется наличием ключевого транзистора, является твердотельным реле. Это, например, датчик движения или света, который с помощью транзистора осуществляет передачу напряжения.

Между напряжением в катушке и силовых контактах появляется действие гальванической развязки, которое исчезает в следствие наличия оптической цепи.

Преимущества и сфера использования твердотельного реле

Твердотельное реле часто заменяет обычные контактеры из-за большого количества преимуществ перед ними. Рассмотрим основные достоинства твердотельного реле:

1. Небольшое потребление энергии – из-за отсутствия электромагнитного разнесения, электромагнитное реле потребляет много электроэнергии, так как в твердотельном реле используется полупроводник, количество электроэнергии для его работы меньше на 90%.

2. Твердотельное реле малогабаритное устройство, это качество позволяет его легко транспортировать и устанавливать.

3. Данное устройство характеризуется высоким уровнем быстродействия и не требует ожидания для запуска.

4. Низкая шумопроизводительность – еще одно преимущество твердотельного реле перед контактерами.

5. Такие приборы отличаются более длительным сроком эксплуатации и не требуют дополнительного технического обслуживания.

6. Имеют большую сферу использования и подходят для разных приборов.

7. Твердотельное реле позволяет включать цепь не допуская помех электромагнитного характера.

8. Высокий уровень быстродействия позволяет избежать дребезга контактов во время работы устройства.

9. Твердотельное реле позволяет осуществить более миллиарда срабатываний.

10. Наличие надежной изоляции между цепями входа и коммутации повышает производительность прибора.

11. Реле отличается наличием компактной герметичной конструкции и стойкой вибрацией перед ударами.

Сфера использования твердотельного реле достаточно широкая. Их используют в том случае, если возникает необходимость в коммутации индуктивной нагрузки. Рассмотрим основные области применения данного устройства:

система, в которой производится регулировка температуры при помощи тэна;
чтобы поддержать постоянную температуру в технологическом процессе;
для коммутирования цепи управления;
при выполнении замены пускателей бесконтактного реверсного типа;
управление электрическими двигателями;
контроль нагрева, трансформаторов и других технических приборов;
регулирование уровня освещения.

Разновидности твердотельных реле

Есть несколько разновидностей твердотельного реле, которые отличаются особенностями контролирующего и коммутируемого напряжения:

1. Твердотельные реле постоянного тока – используется при действии постоянного электричества в диапазоне от 3 до 32-х Вт. Характеризуется высокими удельными характеристиками, светодиодной индикацией, высокой надежностью. Большинство моделей имеют широкий диапазон рабочих температур от -30 до +70 градусов.

2. Твердотельные реле переменного тока отличается низким уровнем электромагнитных помех, отсутствием шума во время работы, низким потреблением электроэнергии и высокой скоростью работы. Рабочий интервал составляет 90-250 Вт.

3. Твердотельные реле с ручным управление, позволяют настраивать тип работы.

В соотношении с типом нагрузки выделяют:

однофазное твердотельное реле,
трехфазное твердотельное реле.

Однофазное реле позволяет коммутировать электричество в диапазоне 10-120 А, или в диапазоне 100-500 А. Фазовое управление осуществляется при помощи аналогового сигнала и переменного резистора. Трехфазные реле применяют для коммутации тока сразу на трех фазах одновременно. Они имеют рабочий интервал от 10 до 120 А. Среди трехфазных реле выделяют устройства реверсивного типа, которые отличаются маркировкой и бесконтактной коммукацией. Их функция состоит в надежной коммутации каждой цепи отдельно. Специальные устройства способны надежно защищать реле от ложных включений.

Они используются во время запуска и работы асинхронного двигателя, который производит их реверс. При выборе данного устройства необходимо соблюдать большой запас мощности тока, который безопасно и эффективно эксплуатирует устройство.

Чтобы избежать возникновения перенапряжений при использовании реле, следует обязательно приобрести варистор или предохранитель быстрого действия.

Трехфазные реле отличаются более длительным сроком эксплуатации, чем однофазные. Коммукация происходит в следствие перехода тока через ноль и светодиодную индикацию.

В соотношении с методом коммукации выделяют:

устройства, выполняющие нагрузки емкостного типа, редуктивного типа, слабой индукции;
реле со случайным или мгновенным включением, используются в том случае, когда требуется мгновенное срабатывание;
реле с наличием фазового управления, позволяют производить настройку нагревательных элементов, ламп накаливания.

В соотношении с конструкцией твердотельные реле бывают:

монтируемые на Д И Н рейки,
универсальные, устанавливаемые на планки переходного типа.

Выбор и покупка твердотельного реле

Чтобы купить твердотельное реле, следует обратиться в специализированный магазин электроники, в котором опытные специалисты помогут подобрать устройство, в соотношении с необходимой мощностью.

Твердотельное реле цена определяется такими характеристиками:

тип устройства,
наличие крепежных элементов,
материал, из которого изготовлен корпус,
мгновенное или постепенное включение,
наличие дополнительных функций,
производитель,
мощность,
потребление электроэнергии,
габариты прибора.

Во время покупки твердотельного реле, следует учесть один очень важный момент. Данные устройства должны работать с запасом мощности, который превышает мощность устройства в несколько раз. Если не придерживаться этого правила, при небольшом повышении мощности, прибор мгновенно выйдет из строя.

Рекомендуется использование специальных предохранителей, которые помогут избежать поломки реле.

Есть несколько разновидностей предохранителей:

g R – используются во широком диапазоне мощностей, отличаются быстрым действием;
g S – используются во всем диапазоне тока, защищаю элементы полупроводников от повышенных нагрузок электросети;
a R – защищают элементы полупроводникового типа от возникновения коротких замыканий.

Такие устройства имеют достаточно высокую стоимость, которая приравнивается к стоимости самого реле, но они обеспечивают высокоэффективную защиту устройства от поломки.

Существуют другие предохранители, которые относятся к классу В, С и D. Они отличаются меньшим спектром защиты и более дешевой стоимостью.

Во время эксплуатации твердотельного реле, следует учесть, что данный прибор очень быстро нагревается. Если корпус устройства очень сильно нагрелся, то оно не способно коммутировать ток в обычном режиме, количество тока очень сильно снижается. Если температура нагрева достигнет 65 градусов, то прибор сгорит.

Поэтому во время использования реле обязательно требуется установка охлаждающего радиатора. И запас тока должен быть в три, четыре раза выше. Если производится регулировка двигателей асинхронного типа, то запас тока увеличивается в восемь-десять раз.

Особенности подключения твердотельного реле

Рекомендации по самостоятельному подключению твердотельного реле:

1. Соединения не требуют использования пайки, а осуществляются винтовым способом.

2. Чтобы избежать повреждения прибора нельзя допускать попадания в него пыли или элементов металлического происхождения.

3. Не разрешается прилагать недопустимые внешние воздействия на корпус устройства.

4. Не размещайте твердотельное реле рядом с легко воспламеняющимися предметами, а также не прикасайтесь к прибору, в то время когда он работает, чтобы избежать получения ожогов.

5. Перед включением реле следует убедиться в правильной коммутации соединений.

6. В случае нагрева корпусы выше 60 градусов, рекомендуется установка реле на радиатор охлаждения.

7. Чтобы избежать повреждения прибора нельзя допускать возникновения короткого замыкания на выходе.

Твердотельное реле (SSR) | LAZY SMART

Твердотельное реле (ТТР) — это устройство, предназначенное для коммутации силовой нагрузки. Функционально оно ничем не отличается от обычного электромагнитного реле, но имеет другое устройство, характеристики и принцип действия. Этими особенностями обусловлены сферы, в которых использование твердотельных реле предпочтительнее, чем электромагнитных. Обо всём об этом далее по тексту…

Устройство и принцип работы

Твердотельное реле, как уже было сказано, предназначено для включения/выключения внешней нагрузки. Для этого оно имеет выходной контакт, который замыкается при подаче управляющего напряжения.

Однако, в отличие от электромагнитного реле, где выходной контакт — это два реальных металлических проводника, выходные контакты твердотельного реле выполнены на основе полупроводниковых компонентов (транзисторов, тиристоров или симисторов), то есть его выход — это электронный ключ.

Поскольку электронный ключ не может иметь нормально закрытое состояние, выход твердотельного реле всегда нормально-открытый.

Твердотельное реле имеет гальваническую развязку, то есть управляющая и коммутируемая цепи не связаны между собой электрически. Управляющий сигнал передаётся на электронный ключ с помощью встроенного оптрона.

Особенности твердотельного реле

Меньшие габариты по сравнению с «электромагнитным собратом»
Бесшумное переключение и работа
Высокая надёжность и долгий срок службы
Высокая скорость переключения (сравнима со скоростью света)
Отсутствие эффекта искрения и подгорания контактов
Сравнительно высокая стоимость
Более чувствительны к перегрузкам, поэтому должны выбираться с большим коэффициентом запаса (2-4 раза для обычных нагрузок и 6-11 раз для устройств с большими пусковыми токами).

Характеристики твердотельного реле

Тип управляющего напряжения. Это может быть постоянный или переменный ток. Так же стоить обратить внимание на диапазон управляющих напряжений. Например, для постоянного тока это может быть 3-32 В, а для переменного 80 -250 В.
Тип коммутируемого напряжения. Аналогично управляющему напряжению может быть постоянным и переменным. Минимальные и максимальные значения коммутируемого напряжения также указываются в паспорте устройства.
Максимальный ток нагрузки — выбирается сообразно с мощностью предполагаемой нагрузки.
Количество фаз коммутируемого переменного напряжения — одно- или трёхфазные.

Области применения твердотельных реле

Исходя из принципа работы и особенностей твердотельных реле, можно сказать, что они применяются в тех случаях, когда требуется большое количество включений/выключений нагрузки за короткое время (высокая частота переключений). В таких системах обычные реле быстро вырабатывают свой ресурс и выходят из строя.

Твердотельные реле часто применяют для включения индуктивной нагрузки (например ТЭНы).

Кроме того, малые габариты и бесшумная работа, тоже могут стать причиной установки твердотельных реле.

Однако, не стоит забывать, что такие реле дороже, поэтому если можно обойтись обычным электромагнитным реле, лучше так и сделать

Твердотельное реле постоянного тока

Используется для коммутации цепей постоянного тока. Как правило выдерживают достаточно широкий диапазон коммутируемого напряжения (порядка 5 — 230 В). В качестве электронного ключа используется транзистор.

Схема подключения:

Твердотельное реле переменного тока

Предназначены для коммутации цепей переменного тока. В качестве электронного ключа используется симистор или тиристор. Бывают однофазные и трёхфазные версии таких реле.

Реле твердотельное однофазное

Предназначено для коммутации однофазной нагрузки. Схема подключения похожа на схему в случае реле постоянного тока.

Реле твердотельное трёхфазное

Используются для коммутации трёхфазной нагрузки (например электродвигателей).

На входные контакты реле «приходят» три фазы питания, а при подаче управляющего сигнала эти фазы «появляются» на соответствующих выходных клеммах, к которым подключена нагрузка. На следующей схеме через трёхфазное реле запитаны три ТЭНа, соединённых звездой:

Для управления электродвигателями применяют специальные трёхфазные реле с реверсом.

Такое реле имеет три управляющих контакта. Один из них — общий, а два других в паре с ним образуют два управляющих входа. При подаче напряжения на первый, фазы коммутируются для прямого вращения электродвигателя, а при подаче «управляющей фазы» на другой вход — для обратного вращения.

принцип работы, виды, схема подключения

Сегодня твердотельные реле переменного тока однофазные нашли широкое применение в промышленности. Эти приборы обладают небольшими габаритами и отличаются высокой надежностью. Твердотельные реле (ТТР) легко подключить, и с этой работой справится даже начинающий электрик. Единственным фактором, сдерживающим широкое распространение этих устройств в быту, является более высокая стоимость в сравнении с классическими электромеханическими приборами.

Принцип работы

Твердотельное реле предназначено для управления электроцепями. В отличие от классических реле, они не имеют подвижных контактов, а коммутация происходит с помощью полупроводниковых приборов. Большинство моделей ТТР имеют похожую схемотехнику, а внесенные производителями изменения практически не влияют на принцип их работы.

Структура прибора содержит:

Вход.
Оптические развязки.
Триггерные цепи.
Цепи защиты и коммутации.

Роль входа выполняет первичная электроцепь, содержащая последовательно подключенное сопротивление на постоянном изоляторе. Входная цепь принимает сигнал и передает команды на цепь коммутации. Оптическая развязка необходима для изоляции входной и выходной электроцепи. Именно от этого элемента конструкции зависит вид ТТР и принцип работы прибора.

Задача триггерной цепи состоит в обработке входного сигнала и последующего переключения выходного. Она может входить в состав оптической развязки либо является отдельным элементом конструкции.

Для подачи питающего напряжения на нагрузку в устройстве присутствует коммутационная цепь. В ее состав входят полупроводниковые приборы — симистор, транзистор и диод.

Принцип работы твердотельного реле заключается в управлении контактами, передающими напряжение на реле. Для приведения контактов в действие необходим активатор. Если устройство предназначено для работы в трехфазной цепи, то его роль выполняет тиристор либо симистор. В твердотельном реле постоянного тока в качестве активатора используется транзистор.

Область применения и преимущества

В сравнении с классическими реле ТТР имеют много достоинств. Если не относительно высокая стоимость этих приборов, они значительно шире использовались бы в быту. Среди их основных преимуществ можно отметить:

Низкий показатель электропотребления.
Отличаются высоким быстродействием.
Отсутствие шума во время работы.
После подключения к цепи ТТР не создают электромагнитные помехи.
Длительный срок эксплуатации.

Эти приборы нашли широкое применение в промышленности. Они используются для управления электромоторами, регулирования уровня освещения и т. д.

Основные виды

Эти приборы принято классифицировать по нескольким показателям. В первую очередь речь идет о типе контролирующего напряжения — постоянного и переменного тока. Устройства постоянного тока предназначены для работы в электроцепях с напряжением 3−32 В. Они отличаются высокой надежностью, оснащаются светодиодной индикацией, а диапазон рабочих температур составляет от -30 до 60 градусов. Также существуют приборы с ручным управлением, которые можно настроить на нужный тип работы.

В соответствии с видом нагрузки ТТР бывают однофазными и трехфазными. Приборы, предназначенные для трехфазных цепей, способны контролировать ток в диапазоне 10−120 А сразу на всех фазах. Среди этих устройств особое место занимают реверсивные реле, отличающиеся бесконтактной коммутацией. Они часто используются в сочетании со специальными приборами, обеспечивающими надежную защиту от ложных срабатываний.

Реле твердотельное однофазное позволяет коммутировать электроток при его переходе через нулевую отметку, а рабочий диапазон токов составляет 10−500 А.

Особенности подключения

С этой работой может справиться практически каждый домашний мастер. Чтобы прибор начал функционировать, на входные клеммы достаточно подать питающее напряжение, соблюдая полярность. В качестве примера можно рассмотреть подключение твердотельного реле к системе освещения:

В точке монтажа ТТР нужно сделать разрыв фазного проводника.
Устройство подключается в разрыв клеммами для коммутации.
На управляющие контакты в соответствии с полярностью подается питающее напряжение.

Следует обратить внимание на то, что управляющая цепь подключается через пусковую кнопку. Достаточно кратковременной подачи напряжения для открытия полупроводникового элемента конструкции и последующего замыкания цепи. Чаще всего твердотельные реле монтируются на DIN-линейку.

При выборе прибора необходимо ориентироваться технические характеристики цепи питания, а также условия эксплуатации реле. Подключение ТТР к цепи не должно вызвать серьезных проблем.

Твердотельное реле: принцип работы, схема подключения

ТТР (Твердотельное реле) (англ. SolidStateRelay (SSR) – полупроводниковое устройство, рассчитанное на управление изменений электрического тока. Главное назначение устройства – изоляция между цепями напряжения.

ТТР – регулятор мощности напряжения, обеспечивает правильную функциональность электрических систем различного оборудования, контролирует и управляет включением и выключением приборов.

Принцип действия

Схема всех SSR практически одинаковая, даже если есть разница, она никак не влияет на принцип действия.

Схема SSR постоянного тока

Принцип действия механизма заключается в замыкании и размыкания контактов, которые передают напряжение. Выполняется это с помощью активатора, то есть твердотельного прибора.В зависимости от характера тока (переменного или постоянного) используется тип силового элемента (полупроводниковый прибор). Для постоянного тока используются транзисторы, для переменного – симисторы и тиристоры. Транзистор пропускает постоянный ток. Симистор проводит ток в двух направлениях, а тиристор может проводить напряжение и в 1ом и в 2х направлениях.

Схема твердотельного реле переменного тока

Схема цепей

На вход поступает электрический сигнал, дальше он подаётся на оптический светодиод. Оптическая развязка обеспечивает изоляцию между входной, промежуточной и выходной цепью. В работу включается триггерная цепь. Она управляет переключением выхода ТТР. Переключающая цепь передает напряжение на нагрузку, которая представлена транзистором, тиристором или симистором. Защитная цепь нужна для надежной работы ТТР при различных нагрузках.

Для предотвращения сгорания контактов устройства, рекомендуется установка предохранителя.

Виды устройства

SSR различаются по следующим свойствам.

Характер тока в сети

Однофазное реле способно коммутировать электрический ток от 10 до 120 А или от 100 до 500 А. Управление проводится через фазу с помощью аналогового сигнала (непрерывный по времени) и переменного резистора (элемент электрической цепи). Как правило, корпус однофазного SSR стандартный, модульный (завершенная конструкция).

Однофазное реле используется в бытовых приборах.

Рекомендация. Установка однофазного ТТР в электрическую систему обезопасит домашнюю технику от поломки.

Трехфазное релекоммутирует электричество на трёх фазах сразу. Диапазон напряжения 10 – 120 А. Отдельными характеристиками обладает реверсивное трехфазное ТТР. Выделяется надёжной коммутацией цепей. Сфера использования – непостоянная работа двигателя.

Чтобы не происходило перенапряжение, используется варистор (полупроводниковый резистор)или предохранитель. Трёхфазное SSR имеет долгий срок использования в сравнении с однофазным устройством.

Способ управления

Коммутация постоянного тока. Применяется при постоянном напряжении от 3 до 32 вольт. Отличаются высокой надежностью работы. Поддержка температур от -30 до +70 соблюдается практически у всех моделей.

Коммутация переменного тока. SSR переменного тока характеризуется маленьким соотношением электромагнитных помех, бесшумностью, экономным энергопотреблением и оперативной работой. Диапазон напряжения от 90 до 250 вольт.

Реле, управляемое вручную. Оно позволяет управлять настройками.

Коммутация – процесс переключение и отключение напряжения. Происходит моментально при замыкании и размыкании цепей.

Тип коммуникации

Конструкция с фазовым регулятором мощности. Тип коммуникации – изменения на выходе нагрузки с управлением мощности, нагреванием (уровень освещения).
Прибор, контролируемый нулевым регулятором мощности. Область использования –коммутация ёмкостных (конденсатных) резистивных (лампы и нагреватели) слабо индуктивных приборов. SSR с нулем необходимы для коммутации индуктивных (трансформаторы, двигатели) и резистивных нагрузок при необходимости мгновенного действия.

По конструкции

Устанавливаемые на одну рейку.
Монтируемые на планки переходного типа.

Сферы применения

Твердотельное реле 12в

SSR не заменит полностью электромагнитный аналог, но во многих областях превосходит его в применении.

Сфера применения достаточно обширная. Его устанавливают в том оборудования, где нужно надежное и длительное использование системы.

Для поддержания постоянной температуры в технологическом процессе.
Регулятор мощности тока.
При замене пyскателя реверсивного типа.
Электрический двигатель.
Датчик движения.
Датчик освещения.
Диммер (выключатель с регулировкой яркости лампы).
Производственные станки.
Регулятор температуры камеры.

Далеко не весь список использования.

Преимущества использования

Твердотельное реле применяется в различных электрических цепях- низковольтных, высоковольтных. От простейшего бытового прибора, которое имеется в каждом доме до крупного промышленного объекта.

Компактный размер даёт возможность использования в ограниченных пространством условиях, и перемещать его.
Более точный и стабильный регулятор температуры по сравнению с электромагнитным устройством.
Скорость быстрого включения в работу без потребности долгого запуска.
Экономия электроэнергии из-за использования полупроводников вместо электромагнитного разнесения.
Надёжность работы. Реле может выполнить более миллиарда срабатываний.
Долгий срок эксплуатации без необходимости прохождения постоянного технического обслуживания.
Отсутствие источников искр.
Включение в цепь без помех из-за герметичной конструкции.
Бесшумность работы.
Не происходит дребезжания благодаря быстрому старту.
Широкая сфера применения. ТТР используется для регулятора работы многих устройств.

Как выбрать полупроводниковое устройство?

Покупая твердотельное реле нужно обратить внимание на его основные характеристики:

Вид SSR.
Материал корпуса.
Тип включения – быстрый или постепенный.
Производитель.
Наличие крепежей.
Уровень потребления электроэнергии.
Размер ТТР.
Необходимо учесть коммутируемый регулятор напряжение.

Важно! Реле должно иметь большой запас мощности напряжения для его надежного и продолжительного использования. Иначе при скачке напряжения произойдёт поломка.

Выполняя работы по проведению электрической системы помещения и устанавливая оборудование, вне зависимости от его масштабов, важно чтобы всё работало надежно и исправно. Осуществлению этого способствует полупроводниковое устройство. При верном подборе типа SSR и правильной установке, оно будет долговечно.

схема подключения, устройство, характеристики и управление

На чтение 9 мин Просмотров 185 Опубликовано 03.06.2019 Обновлено 23.05.2019

Для контроля различного электронного оборудования требуется прибор, отличающийся миниатюрными размерами и высокой степенью надежности. К таким устройствам относятся твердотельные реле постоянного и переменного тока. Они нашли свое применение в бытовых и промышленных условиях. Реле можно самостоятельно собрать и установить своими руками без особых трудностей. Единственный критерий, препятствующий широкому распространению устройства – его стоимость. Прежде чем использовать твердотельное реле, нужно разобраться с его параметрами, принципом работы, конструкцией.

Принцип работы

Устройство твердотельного реле

Твердотельное реле – это модульный полупроводниковый прибор, используемый для замыкания и размыкания электрических сетей. Он представлен в виде транзисторов, симисторов, тиристоров. Твердотельные реле также называются SSR (solid state relay).

Основные компоненты, из которых состоит реле:

входной узел;
предохранители;
триггерная цепь;
развязка;
узел переключения;
защитная цепь;
выходной узел.

Большая часть твердотельных реле применяется для автоматики, подключенной к электросети 20-480 Вольт.

Принцип действия устройства прост. В корпус реле входят два контакта и два управляющих провода. Их число может изменяться в зависимости от фаз, которые были подключены. Под действием напряжения происходит переключение основной нагрузки.

Работая с реле, нужно учитывать, что под высокими напряжениями есть риск появления небольших токов утечки, которые могут навредить технике. Это связано с тем, что в реле остается небольшое сопротивление.

Известные модели

Расшифровка маркировки

Основные характеристики зависят от многих факторов. К популярным отечественным моделям, произведенным фирмами КИПпрбор, Протон, Cosmo, относятся:

ТМ-О. Устройства со встраиваемой схемой «ноль», через которую проходит переход фазы.
ТС. Модели, которые выключаются в любой момент времени.
Наиболее популярные и используемые – ТМВ, ТСБ, ТСМ, ТМБ, ТСА. Они обладают выходной RC цепью.
Тс/ТМ – силовые. Токи достигают значений 25 мА.
ТСА, ТМА – применяются в чувствительных приборах.
ТСБ, ТМБ – низковольтные модели. Напряжение не превышает 30 В.
ТСВ, ТМВ – высоковольтные. Напряжение достигает 280 В.

К иностранным аналогам относятся изделия, произведенные фирмами Carlo Gavazzi, Gefran, CPC.

Расшифровка

Модели SSR, TSR (однофазные и трехфазные соответственно) являются самыми популярными. Их сопротивление равно 50 Мом и более при напряжении 500 В.

Записывается обозначение как SSR -40 D A H. SSR или TSR обозначает число фаз. 40 – нагрузка в Амперах. Буквой обозначается сигнал на входе (L 4-20 мА, D – 3-32 В при постоянном токе, V – переменное сопротивление, A – 80-250 В при переменном токе). Следующая буква – входное напряжение (А – переменное, D – постоянное). Последняя буква – диапазон выходных напряжений (Н – 90-480 В, нет буквы – 24-380 В).

Особенности работы с устройством

Реле однофазное 220В

При работе с твердотельным реле 220в (управление 220), нужно придерживаться следующих правил:

Соединение должно осуществляться винтовым способом. Оно является достаточно надежным. Спайка частей не нужна, скрутка запрещена.
Нельзя допускать попадания пыли, воды и металлических предметов на реле. Они приводят к выходу из строя компонента.
Нельзя прикладывать недопустимые внешние воздействия на корпус. К ним относятся заливание жидкостью, удары, вибрации, падения.
Не трогать прибор во время работы. Корпус нагревается, из-за чего человек может получить ожог.
Не устанавливать реле рядом с легковоспламеняемыми предметами.
Перед подключением цепи следует убедиться в корректности собранных соединений.
При нагреве корпуса выше 60 градусов требуется установка дополнительного охлаждения с помощью радиаторов.
Нельзя допускать появления короткого замыкания на выходе.

При соблюдении требований к эксплуатации реле будет выполнять свою работу надежно и качественно весь заявленный срок.

Преимущества и недостатки

Твердотельные реле имеют ряд положительных качеств перед электромеханическими аналогами. К ним относятся:

Долговечность. Полупроводниковый прибор способен выдержать до десятков тысяч циклов включения и выключения.
Создается качественное подключение.
Грамотный контроль нагрузки.
Высокое быстродействие.
Отсутствие электромагнитных помех в замкнутой сети.
Быстрое срабатывание.
Бесшумность работы.
Миниатюрные размеры.
Отсутствие дребезгов контактов.
Высокая производительность.
Возможность плавного перехода между сетями постоянного и переменного тока. Зависит от мощности и типа прибора.
Широкая область применения.
Выдерживает перегрузки в 2000.
Защита от резких и больших скачков напряжения и тока.

Есть и ряд минусов, из-за которых электромеханическое реле может быть выгоднее в применении. В первую очередь это высокая стоимость изделия и сложность его покупки. Приобрести твердотельные реле можно только в профессиональном специализированном магазине электронных компонентов. Сложности возникают и при первичной коммутации – могут появиться высокие скачки тока. Возникающие в процессе работы микротоки также негативно сказываются на реле.

На работу устройства накладываются и эксплуатационные требования – в помещении должен быть нормальный уровень пыли и влажности. Оптимальные значения можно найти в документации к реле.

Твердотельные реле не могут работать с приборами, напряжение которых превышает 0,5 кВ. Повышение рекомендуемых значений может привести к расплавлению контактов.

Области применения

Область применения

Несмотря на высокую цену, твердотельные реле активно применяются в различных сферах. Они успешно справляются со следующими задачами:

Регулирование температуры с помощью тэна.
Поддержка нужной температуры в технологических процессах.
Коммутация управляющих цепей.
Замена пускателей бесконтактного типа.
Управление электрическими двигателями.
Контроль нагрева трансформаторов.
Регулирование уровня подсветки.

В каждом случае используется определенный тип реле.

Классификация твердотельных реле

Трехфазное реле

Полупроводниковые твердотельные реле можно классифицировать по разным показателям. По особенностям контролирующего и коммутируемого напряжения выделяют:

Твердотельные реле постоянного тока. Их используют в цепях постоянного электричества с мощностью от 3 до 32 Ватт. Отличаются высокими удельными характеристиками, наличием светодиодной индикации, надежностью. Рабочий температурный диапазон достаточно широк и составляет от -30 до +70 градусов.
Реле переменного тока. Они отличаются низким уровнем электромагнитных помех, отсутствием шумов, малым потреблением электроэнергии. Диапазон рабочих мощностей составляет от 90 до 250 Вт.
Реле с ручным управлением. С помощью таких устройств можно самостоятельно регулировать режим работы.

По типу напряжения выделяются однофазные и трехфазные реле. Однофазные приборы используются в сетях с силой тока от 100 до 120 А или от 100 до 500 А. В них управление осуществляется за счет получения аналогового сигнала и переменного резистора. Трехфазные реле используются для коммутации на трех фазах одновременно. Сила тока 10-120 А. Трехфазные модели служат дольше однофазных.

В отдельную группу из трехфазных твердотельных реле выделяют устройства реверсивного типа. Они отличаются маркировкой и бесконтактным соединением. Основной функцией является надежная коммутация каждой цепи по отдельности. Они защищают цепь от ложных срабатываний. Основное применение нашли в асинхронных двигателях. Для работы с реле необходима установка предохранителя или варистора.

По методу коммутации реле классифицируются так:

устройства емкостного или редуктивного типа, а также приборы слабой индукции;
со случайным или мгновенным срабатыванием;
с фазным управлением.

По конструкции можно выделить модели, устанавливающиеся на дин рейку и на специальную планку переходного типа.

Советы по выбору

Предохранитель от повышения нагрузок

Купить твердотельные реле можно только в специализированном магазине электронной техники. Опытные специалисты помогут подобрать лучшее устройство для определенных целей. На стоимость изделия влияют следующие факторы:

тип реле;
наличие фиксирующих механизмов;
материал корпуса;
время включения;
фирма-изготовитель и страна производства;
мощность;
необходимая энергия;
габариты.

При покупке важно учесть, что должен быть запас по мощности, превышающий рабочую в несколько раз. Это убережет реле от поломок. Также дополнительно используются специальные предохранители. К самым надежным относятся:

G R – используются в широком диапазоне нагрузок, отличаются высоким быстродействием.
G S – работают во всем диапазоне токов. Надежно защищают устройство от превышения нагрузки электросети.
A R – защищают компоненты полупроводникового устройства от короткого замыкания.

Такие приборы обеспечивают высокую защиту от поломок. Их стоимость сопоставима с ценой самого реле. Меньшими защитными свойствами и, соответственно, меньшей стоимостью обладают предохранители классов B, C, D.

Для надежной и стабильной работы реле нужно подобрать охлаждающий радиатор. Особенно это актуально при превышении температуры выше 60 градусов. Запас тока для обычного реле должен превышать рабочие токи в 3-4 раза. При работе с асинхронными двигателями этот показатель должен увеличиться до 8-9 раз.

Схемы подключения

Существуют различные способы подключения твердотельных полупроводников. Они зависят от особенностей подключаемой нагрузки. Дополнительно в схему могут включаться различные элементы управления.

К наиболее используемым схемам относятся:

Нормально-открытая. Нагрузка находится под напряжением при наличии управляющего сигнала.
Нормально-закрытая. Нагрузка находится под напряжением при отсутствии управляющего сигнала.
Управляющее и нагрузочное напряжение равны. Используется для работы в сетях постоянного и переменного тока.
Трехфазное. Может подсоединяться по-разному – «звезда», «треугольник», звезда с нейтралью».
Реверсивное. Разновидность трехфазного реле. Включает в себя 2 контура управления.

Прежде чем собирать схему, ее нужно нарисовать на бумаге.

Подключение к сети производится через пускатели или контакты. При использовании трехфазного реле все 3 фазы должны быть подключены к соответствующим клеммам, расположенным сверху прибора. Маркируются верхние фазные контакты буквами A, B C, ноль – N.

На устройстве есть и нижние клеммы, маркирующиеся цифрами 1, 2, 3. Подключаются они по следующему алгоритму:

1 – к выходу катушки в контакторе.
3 – на любую фазу, которая проходит в обход реле.
2 – к нулю сети.

Силовые элементы подключаются следующим образом: фазы под напряжением нужно подсоединить к соответствующим клеммам на контакторе; нагрузочные проводники – на выход контактора; нули объединяются на общей шине в распределительной коробке.

Настройка реле будет рассмотрена на примере VP 380 А:

Устройство включить в сеть.
Посмотреть на дисплей. При отсутствии напряжения будут мигать цифры. Появление черточек сигнализирует об изменении чередования фаз или отсутствии одной из них.

В нормальном состоянии электросети примерно через 15 секунд должны замкнуться контакты 1 и 3, подающие питание на катушку и в сеть.

Если подключение выполнено неверно, экран будет мигать. Тогда нужно проверить его правильность. Выставить необходимые настройки можно с помощью кнопок на корпусе. Кнопки с треугольниками отвечают за выставление нужных пределов.

Как работают твердотельные реле?

Электрические реле в той или иной форме используются уже более 100 лет. Только в 1971 году, когда компания Crydom изобрела твердотельное реле, у нас был следующий большой шаг в развитии релейной технологии.

Независимо от того, переключаете ли вы что-либо с включения на выключение, управляете ли вы сигнальными лампами или управляете индуктивными или резистивными нагрузками; SSR могут использоваться в различных приложениях, сохраняя при этом относительно простой дизайн.Мы подумали, что пора пролить свет на скромное твердотельное реле.

Во-первых, давайте начнем с некоторого распространенного языка, который мы обычно используем при обсуждении SSR.

Твердотельное реле

Это может быть само собой разумеющимся, но почему бы не начать с абсолютных основ? Основное различие между электромеханическим реле и твердотельным реле заключается в том, что в SSR нет реальных движущихся компонентов (как следует из названия!) Вместо того, чтобы полагаться на физический контакт, движущийся для замыкания цепи, SSR полагаются на либо инфракрасные светоизлучающие диоды или светодиодные соединители для работы.

Типы: Трансформатор, оптоизолятор, конденсатор, эффект Холла, магнитосопротивление

Гальваническая развязка

Это практика разделения электрических компонентов. Вместо использования физического соединения для активации реле гальваническая развязка означает, что соединение должно быть выполнено с использованием светодиодов или инфракрасного света. Гарантируя отсутствие неисправностей, гальваническая развязка также обеспечивает проводную связь с несколькими устройствами, которым требуется отдельная регулировка мощности.

Оптопара (также известная как оптоизолятор, оптический изолятор или оптопара)

Применительно к SSR оптопары – это компоненты источника света (обычно светодиодные или инфракрасные), которые позволяют производить переключение.

Передатчик (Tx) и приемник (Rx) расположены внутри SSR, где они получают питание от управления сигналом. После подачи питания оптопара переключает цепь (на размыкание или замыкание), что позволяет сигналу полного напряжения проходить через выход SSR.

Вообще говоря, оптопара состоит из двух отдельных компонентов, один для передачи сигнала, а другой для приема; но чаще всего упоминается как единое целое.

Управление сигналом (также известное как управление или напряжение цепи)

Относительно низкое напряжение, специально используемое для переключения оптопары с выключенного состояния на включенное или наоборот.Обычно в зависимости от производителя это может быть от 3 или 4 вольт постоянного тока до 24 вольт постоянного тока.

Номинальное напряжение

Стандартное напряжение, при котором ТТР рассчитан на работу.

Рабочее напряжение Полный потенциальный диапазон напряжения, при котором SSR может функционировать, при котором напряжение входного сигнала может колебаться.

Транзистор (биполярный или МОП):

MOSFET (полевой транзистор металл-оксид-полупроводник) представляет собой полупроводниковое устройство, состоящее из двух металлооксидных полупроводниковых полевых транзисторов (MOSFET), одного N-типа и одного P-типа, интегрированных на одном кремниевом кристалле.MOSFET обычно используется для переключения нагрузок постоянного тока.

SCR Кремниевый выпрямитель (SCR):

Четырехслойное твердотельное устройство, контролирующее ток. SCR действует как переключатель, проводящий, когда его затвор получает ток, и он продолжает проводить до тех пор, пока он смещен в прямом направлении. SCR идеально подходит для переключения всех типов нагрузок переменного тока.

TRIAC :

Симистор – это электронный компонент, приблизительно эквивалентный двум выпрямителям с кремниевым управлением, соединенным в обратную параллель (параллельно, но с обратной полярностью), и их затворы соединены вместе. В результате получается двунаправленный электронный переключатель, который может проводить ток в любом направлении. Симистор идеально подходит для переключения резистивных нагрузок переменного тока.

Классно! Теперь, когда мы рассмотрели некоторые из наиболее распространенных жаргонов, встречающихся при обсуждении SSR, мы можем начать разбивать различные типы SSR на основе их частот переключения.

Нулевое переключение:

Для резистивных и емкостных нагрузок
При подаче управляющего напряжения выход SSR активируется при первом пересечении нуля линейного напряжения. Время отклика менее 8,33 мс. Также предлагается с дополнительной функцией мониторинга системы и функцией измерения тока.

Из-за возможности высокого импульсного тока и напряжения блокировки, SSR этого типа переключения также будут успешно работать с большинством индуктивных и емкостных нагрузок.Это наиболее часто используемые твердотельные реакторы в машинах для формования пластмасс, упаковочных машинах, паяльном оборудовании и оборудовании для пищевой промышленности.

Мгновенное включение:

Для индуктивных нагрузок.
Выход SSR активируется сразу после подачи управляющего напряжения. Следовательно, это реле может включаться в любом месте на кривой синусоидального напряжения переменного тока.Время отклика обычно может составлять всего 1 мс.
SSR особенно подходит для приложений, где требуется быстрое время отклика, таких как соленоиды или катушки.

Пиковое переключение:

Для тяжелых индуктивных нагрузок.
Пиковое переключение SSR спроектировано таким образом, что выходная мощность активируется при первом пике линейного напряжения при приложении управляющего напряжения.После первого полупериода SSR с переключением пика работает как обычный SSR с переключением нуля.

В дальнейшем пик пускового тока может быть уменьшен в течение первого полупериода для индуктивных нагрузок. Идеально подходит для индуктивных нагрузок с остаточным железным сердечником (например, трансформаторов).

Коммутация постоянного тока:

Для резистивных и индуктивных нагрузок.
Силовой полупроводник в реле постоянного тока работает в соответствии с управляющим входом. Время отклика менее 100 мс. Коммутационные реле постоянного тока используются с резистивными и индуктивными нагрузками для управления двигателями постоянного тока и клапанами.
При переключении индуктивных нагрузок необходимо в качестве защиты соединить избыточное напряжение на свободном диоде параллельно нагрузке.

Аналоговая коммутация:

Для резистивных нагрузок.
Поскольку управляющий вход аналогового реле 4–20 мА или 0–10 В постоянного тока может изменяться, выход работает в соответствии с принципом управления фазой. Реле оснащено встроенной схемой синхронизации для контроля фазового угла. Выход пропорционален входному сигналу. Передаточная функция линеаризована и воспроизводима.

Эти твердотельные реле очень полезны в приложениях с замкнутым контуром или там, где плавный пуск может ограничить высокие пусковые токи.Идеально подходит для использования в переключении кварцевых нагревателей или в приложениях, требующих точного контроля температуры.

Аналоговое переключение полного цикла:

Для резистивных нагрузок.
С этим конкретным принципом переключения SSR обеспечивает несколько полных циклов, равномерно распределенных в течение фиксированного периода времени, в зависимости от управляющего входа (4-20 мА или 0-10 В постоянного тока) – с низким значением входа, соответствующим нулю и высокое значение входа на полный выход с периодом 1.28 секунд.
Типичные области применения включают: аналоговое управление нагревательными элементами с помощью монтируемых или автоматических контроллеров с управляющим сигналом 4-20 мА или 0-10 В постоянного тока. Управление зонами нагрева, аналоговое управление хрупкими нагревательными элементами, которые используются для резки, сварки и т. Д., Срок службы которых может быть увеличен за счет снижения тепловой нагрузки.

Нулевое переключение с системным мониторингом:

Для резистивных и индуктивных нагрузок.
Системный мониторинг (определение) SSR обеспечивает выход сигнала тревоги в случае отказа цепи.Мониторы внутренней схемы:
- Напряжение сети
- Ток нагрузки
- Правильное функционирование ССР

Состояние входа SSR:

Реле предназначено для приложений, где требуется немедленное обнаружение неисправности. Для определения состояния неисправности доступен выходной сигнал тревоги.

Переключение нуля с измерением тока:

Для резистивных и индуктивных нагрузок.
Solitron MIDI Current Sensing SSR – это тип переключения нуля, который также обеспечивает выход сигнала тревоги при обнаружении изменений нагрузки.
Типичные условия, которые могут быть обнаружены, включают: обрыв нагревателя, обрыв цепи, частичное короткое замыкание нагревателя, перегоревший предохранитель, короткое замыкание полупроводника и неисправное подключение к источнику питания. Встроенный датчик тока устраняет необходимость в дополнительном внешнем оборудовании.
Уставка «TEACH-IN» достигается нажатием кнопки или дистанционно, если предпочтительнее HMI.
Как показано выше, аварийный выход PNP выдает серию импульсов, которые идентифицируют конкретный тип обнаруженной неисправности. Взаимодействие с ПЛК может обеспечить четкую индикацию неисправности. Также доступен тревожный выход NPN.

Готовы обновить реле? При рассмотрении того, какой тип реле лучше всего подойдет для вашего приложения, следует учитывать несколько важных факторов.

Из трех вариантов Marshall Wolf Automation, Mercury, Solid State и Ice Cube, SSR предлагают тихое и долговечное решение.Однако это связано с дополнительным фактором производства тепла, который можно решить, добавив радиатор или термопрокладку.

У нас есть группа агентов технической поддержки, готовая помочь вам найти подходящий ретранслятор для вашего приложения. Просто позвоните нам по телефону (847) 658-8130 и попросите техническую поддержку или напишите нам по электронной почте: [email protected].

Визуальный мыслитель в цифровом спектре, или в терминах непрофессионала… .Я создаю весь визуальный контент для Marshall Wolf Automation 🙂 Имея опыт работы в области видеорекламы и производства фильмов, я работаю с отделом маркетинга MWA, чтобы наши клиенты читали наши блоги и просматривали наши продукты.

Основы и принцип работы твердотельного реле

Основы твердотельного реле
Что такое твердотельное реле (SSR)? Твердотельное реле – это бесконтактный переключатель, полностью состоящий из твердотельного электрического элемента, который может управлять сильноточной нагрузкой с помощью небольшого управляющего сигнала. Он может включать и выключать без контакта и искры благодаря характеристикам переключения электрического элемента (т.е. полупроводниковых компонентов, таких как переключающий транзистор, симистор и т. Д.).Твердотельное реле имеет следующие преимущества перед электромагнитными реле: высокая надежность, отсутствие контакта, отсутствие искры, длительный срок службы, быстрая скорость переключения, сильная противоинтерференционная способность и небольшой размер. Он широко используется в различных приложениях, таких как станки с ЧПУ, системы дистанционного управления и устройства промышленной автоматизации, химическая промышленность, медицинское оборудование, системы безопасности и т. Д.

Характеристики твердотельного реле

SSR не имеют внутренних механических элементов и полностью герметичны в структуре.Таким образом, твердотельные реле имеют такие преимущества, как виброустойчивость, коррозионная стойкость, длительный срок службы и высокая надежность.
Низкий уровень шума. В ТТР переменного тока используется технология запуска по переходу через ноль, что эффективно снижает скорость нарастания напряжения dv / dt и скорость нарастания тока di / dt в линии, делая SSR минимальным вмешательством в источник питания при длительной работе.
Время переключения короткое, поэтому SSR можно использовать в высокочастотных приложениях.
Оптоэлектронная изоляция используется между входными и выходными цепями, а напряжение изоляции превышает 2500 В.
Низкое энергопотребление, совместимость со схемами TTL и COMS.
Схема защиты установлена на выходных клеммах.
Высокая грузоподъемность.

Принцип работы твердотельного реле
Как работает твердотельное реле? Твердотельные реле можно разделить на SSR переменного тока и SSR постоянного тока в зависимости от применения. Теперь возьмем твердотельное реле переменного тока в качестве примера, чтобы объяснить принцип работы SSR. Как показано на Рисунке 1, это принципиальная схема работы ТТР переменного тока, а части ① ～ ④ образуют его основной корпус.В целом, SSR имеет только 2 входных терминала (A и B) и 2 выходных терминала (C и D). Это четырехконтактное активное устройство.

При работе подайте только определенный управляющий сигнал на A&B, чтобы можно было управлять состоянием включения-выключения между C и D, а затем выполнить функцию переключения. Схема связи играет роль в обеспечении канала между входными и выходными клеммами для входного сигнала управления от A и B, но разрывает электрическое соединение между входом и выходом, чтобы выход не влиял на вход.Компоненты, используемые в цепях связи, представляют собой «оптические соединители», которые обладают хорошей чувствительностью к действию, высокой скоростью отклика, высоким уровнем изоляции входа / выхода (выдерживаемым напряжением). Нагрузка на входной клемме представляет собой светодиод, что позволяет очень легко согласовать вход SSR с уровнем входного сигнала. При использовании он может быть напрямую связан с выходным интерфейсом компьютера, то есть управляется логическим уровнем «1» и «0». Функция триггерной схемы состоит в том, чтобы генерировать желаемый триггерный сигнал для запуска работы схемы переключения.Однако без специальной схемы управления переключающая схема будет создавать RFI (радиочастотные помехи) и загрязнять электросеть в виде высоких гармоник или пиков, поэтому для этой цели настроена схема управления переходом через нуль. Означает переход через ноль, SSR находится во включенном состоянии при подаче управляющего сигнала и перехода напряжения переменного тока через ноль; после выключения управляющего сигнала SSR не находится в выключенном состоянии до тех пор, пока переменный ток не будет на стыке положительного полупериода и отрицательного полупериода (нулевой потенциал). Такая конструкция предотвращает влияние высших гармоник и загрязнение электросети.Схема демпфера предназначена для предотвращения воздействия и помех для коммутирующего компонента симистора от скачков и скачков (напряжения) от источника питания. Обычно используется демпферная цепь RC или нелинейное сопротивление (MOV). По сравнению с AC SSR, DC SSR не имеет внутри цепи управления переходом через ноль и демпфирующей цепи, а в качестве переключающего компонента обычно используется транзистор большой мощности. К тому же остальные принципы работы такие же.

Хотите купить твердотельное реле? ATO.com предлагает однофазные твердотельные реле с током нагрузки от 10 А, 25 А до 120 А и трехфазные твердотельные реле, включая 10 А, 40 А…, 80А, 100А и др.

Введение в твердотельные реле

ВВЕДЕНИЕ:

Благодаря своим превосходным характеристикам твердотельное реле стало важным промышленным устройством управления во многих областях.
Это введение в твердотельные реле, из этой статьи вы узнаете, что такое твердотельное реле? Какие типы твердотельных реле? Как работают твердотельные реле? Как выбрать твердотельное реле? Как использовать твердотельные реле?

Вы можете быстро перейти к интересующим вас главам с помощью Directory ниже и Quick Navigator в правой части браузера.

СОДЕРЖАНИЕ

§1. Что такое твердотельное реле (SSR)

Твердотельное реле

(также известное как SSR, реле SS, реле SSR или переключатель SSR, твердотельный контактор, силовой электронный переключатель, автомобильные реле, электронные силовые реле и контакторы электрических сигналов) представляет собой интегрированное бесконтактное электронное переключающее устройство, которое компактно собрано из интегральной схемы (ИС) и дискретных компонентов. В зависимости от характеристик переключения электронных компонентов (таких как переключающие транзисторы, двунаправленные тиристоры и другие полупроводниковые компоненты), SSR могут очень быстро переключать состояние нагрузки «ВКЛ» и «ВЫКЛ» через электронную схему, точно так же, как и функции традиционных механических реле.По сравнению с предыдущим реле с «герконовым контактом», а именно с электромеханическим реле (EMR), внутри SSR нет подвижной механической части, а также отсутствует механическое воздействие во время процесса переключения SSR. Поэтому твердотельное реле еще называют «бесконтактным переключателем».

По своим конструктивным характеристикам переключатель SSR превосходит EMR. Основными преимуществами твердотельных реле являются следующие:

● Полупроводниковый компонент действует как переключатель для реле, которое имеет небольшие размеры (компактный размер) и долгий срок службы (длительный срок службы).

● Лучшая электромагнитная совместимость, чем ЭМИ – невосприимчивость к радиочастотным помехам (RFI) и электромагнитным помехам (EMI), низкий уровень электромагнитных помех и низкий уровень электромагнитного излучения.

● Отсутствие движущихся частей, отсутствие механического износа, отсутствие шума при работе, отсутствие механических повреждений, и высокая надежность.

● Нет искры, дуги, горения, дребезга контактов и износа между контактами.

● Благодаря функции «переключение при нулевом напряжении, отключение при нулевом токе» легко достичь переключения «при нулевом напряжении».

● Быстрая скорость переключения (скорость переключения SSR в 100 раз выше, чем у обычного EMR), высокая рабочая частота.

● Высокая чувствительность, управляющие сигналы низкого электрического уровня (SSR может напрямую управлять большими токовыми нагрузками через малоточные управляющие сигналы), совместим с логической схемой (схемы TTL, CMOS, DTL, HTL), легко реализует несколько функций.

● Обычно упаковывается из изоляционного материала, с хорошей влагостойкостью, устойчивостью к плесени, коррозии, вибростойкости, механической ударопрочности и взрывозащищенности.

Кроме того, функция усиления и возбуждения твердотельного реле очень подходит для управления мощным исполнительным механизмом, который более надежен, чем электромагнитный. реле (ЭМИ). Управляющие переключатели твердотельных реле требуют очень низкой мощности, поэтому низкие управляющие токи можно использовать для управления большими токами нагрузки. И В твердотельном реле используется отработанная и надежная оптоэлектронная технология изоляции между входными и выходными клеммами. Эта технология позволяет выходной сигнал устройства с низким энергопотреблением должен быть напрямую подключен к входным клеммам управления твердотельного реле для управления высокой мощностью устройство на выходной клемме твердотельного реле без необходимости в дополнительных схемах защиты для защиты устройства слабого тока, потому что «устройство малого тока управления» (подключенное к входной клемме SSR) и «большое устройство управления источники питания »(подключенные к выходной клемме SSR) были электрически изолированы.Кроме того, твердотельные реле переменного тока используют «детектор перехода через ноль». технология для безопасного применения AC-SSR к выходному интерфейсу компьютера, не вызывая серии помех или даже серьезных сбоев в работе компьютера. И эти функции не могут быть реализованы EMR.

Из-за присущих твердотельным реле характеристик и вышеуказанных преимуществ, SSR широко используется в различных областях с момента его появления в 1974 году и полностью заменил электромагнитные реле во многих областях, где электромагнитные реле не может применяться.Особенно в области компьютерных систем автоматического управления, потому что твердотельное реле требует очень низкого мощность привода и совместимы с логической схемой, а также могут напрямую управлять выходной схемой без необходимости в дополнительном промежуточном цифровом буфере.

В настоящее время твердотельные реле хорошо работают в военной, химической, промышленной устройства управления автоматикой, электромобиль, телекоммуникации, гражданское электронное оборудование управления, а также приложения для обеспечения безопасности и контрольно-измерительные приборы, такие как система нагрева электрической печи, компьютер с числовым программным управлением (станок с ЧПУ), оборудование для дистанционного управления, электромагнитный клапан, медицинское оборудование, система управления освещением (например, светофор, сцинтиллятор, система управления сценическим освещением), бытовая техника (например, стиральная машина, электрическая плита, духовка, холодильник, кондиционер), оргтехника (например, копировальный аппарат, принтеры, факсы и многофункциональные принтеры), системы пожарной безопасности, зарядка электромобилей система и так далее.В общем, твердотельные реле могут использоваться в любом приложении, требующем высокой стабильности (оптическая изоляция, высокая устойчивость), высокой производительности (высокая скорость переключения, высокий ток нагрузки), и небольшой размер упаковки.

Конечно, твердотельные реле также имеют некоторые недостатки, в том числе: наличие падения напряжения во включенном состоянии и выходного тока утечки, необходимость мер по рассеиванию тепла, более высокая стоимость покупки, чем у EMR, реле постоянного и переменного тока не универсальны, единое состояние управления, небольшое количество контактных групп и плохая перегрузочная способность.Хотя некоторые специальные настраиваемые твердотельные реле могут решить некоторые из вышеперечисленных проблем, эти недостатки необходимо учитывать и оптимизировать при проектировании схем и применении SSR, чтобы максимизировать преимущества твердотельных реле.

§2. Какова структура твердотельных реле

Твердотельные реле представляют собой четырехконтактные активные устройства, две из четырех клемм являются клеммами управления входом, а две другие клеммы клеммы управления выходом. Хотя типов и спецификаций SSR-переключателей много, их структуры схожи и состоят в основном из трех частей (как показано на рисунке 2.1): входная цепь (цепь управления), цепь возбуждения и выход Цепь (управляемая цепь).

Входная цепь:

Входная цепь твердотельного реле, также называемая схемой управления, обеспечивает контур для входного управляющего сигнала, делая управляющий сигнал источником запуска для твердотельного реле. В соответствии с различными типами входного напряжения входную цепь можно разделить на три типа: входная цепь постоянного тока, переменного тока. входная цепь и входная цепь переменного / постоянного тока.

Входную цепь постоянного тока можно разделить на резистивную входную цепь и входную цепь постоянного тока.

1) Резистивная входная цепь, входной ток которой линейно увеличивается с увеличением входного напряжения, и наоборот. Если управляющий сигнал имеет фиксированное управляющее напряжение, следует выбрать входную цепь резистора.

2) Входная цепь постоянного тока. Когда входное напряжение входной цепи постоянного тока достигает определенного значения, ток больше не будет явно увеличиваться при увеличении напряжения. Эта функция позволяет использовать твердотельное реле постоянного тока на входе в довольно широком диапазоне входного напряжения.Например, когда диапазон изменения напряжения управляющего сигнала довольно велик (например, 3 ~ 32 В), рекомендуется использовать твердотельное реле постоянного тока с входной цепью постоянного тока, чтобы твердотельное реле постоянного тока могло надежно работать в весь диапазон входного напряжения.

Некоторые из этих входных схем управления имеют управление с положительной и отрицательной логикой, инвертирование и другие функции, а также совместимость логических схем. Таким образом, твердотельные реле могут быть легко подключены к схемам TTL (схемы транзисторно-транзисторной логики), схемам CMOS (схемы комплементарных металлооксидных полупроводников), схемам DTL (схемам диодно-транзисторной логики) и схемам HTL (схемам высокопороговой логики).В настоящее время DTL постепенно заменяется TTL, а HTL заменяется CMOS. И если сигнал с широтно-импульсной модуляцией (ШИМ) используется в качестве входного сигнала, переключение ВКЛ / ВЫКЛ Частота источника питания переменного тока должна быть меньше 10 Гц, иначе частота переключения выходного сигнала выходной цепи ТТР переменного тока не сможет поспевать за ней.

Цепь управления:

Цепь управления твердотельным реле состоит из трех частей: цепи развязки, функциональной цепи и цепи запуска.Однако, согласно Фактические потребности твердотельного реле, могут быть включены только одна / две из этих частей.

1. Изолированная цепь связи:

Методы изоляции и связи для цепей ввода / вывода (ввод / вывод Схема) твердотельных реле в настоящее время используются два способа: схемы оптопары и схемы высокочастотного трансформатора.

1) Оптопара (также называемая оптопарой, оптическим соединителем, оптоизолятором или оптическим изолятором) непрозрачно снабжена инфракрасным светодиодом (светоизлучающим диодом) и оптическим датчиком для обеспечения изолированного управления между «стороной управления» и «нагрузкой». сторона », потому что между« излучателем света »и« датчиком света »нет электрического или физического соединения, кроме луча.Типы комбинаций «источник-датчик» обычно включают: «светодиод-фототранзистор» (фототранзистор), «светодиод-симистор» (фототриак) и «светодиод-фотодиод. матрица »(стек фотодиодов используется для управления парой полевых МОП-транзисторов или IGBT).

2) В схеме связи высокочастотного трансформатора используется высокочастотный трансформатор для преобразования управляющего сигнала на входе в управляющий сигнал на выходе. Подробный процесс заключается в том, что входной управляющий сигнал создает автоколебательный высокочастотный сигнал, который будет передаваться через сердечник трансформатора во вторичную обмотку трансформатора, и после обработки схемой обнаружения / выпрямления и логической схемой сигнал в конечном итоге станет управляющий сигнал для управления триггерной схемой.

2. Функциональная схема:

Функциональная схема может включать в себя различные функциональные схемы, например схему обнаружения, схему выпрямителя, схему перехода через нуль, схему ускорения, схему защиты, схему отображения и т. Д.

3. Схема запуска:

Цепь триггера используется для подачи триггерного сигнала на выходную цепь.

Выходная цепь:

Выходная цепь твердотельного реле управляется триггерным сигналом для включения / выключения источников питания нагрузки.

Выходная цепь в основном состоит из выходного компонента (микросхемы) и контура поглощения (который действует как подавитель переходных процессов) и иногда включает в себя цепь обратной связи. До сих пор выходной компонент твердотельных реле в основном включает в себя: биполярный переходной транзистор (биполярный транзистор или BJT, который делится на два типа, PNP и NPN), тиристор (кремниевый выпрямитель или SCR), симистор (двунаправленный триод, Двунаправленный тиристор, двунаправленный управляемый выпрямитель или BCR), полевой транзистор металл-оксид-полупроводник (MOSFET), биполярный транзистор с изолированным затвором (IGBT), MOSFET из карбида кремния (SIC MOSFET, разновидность широкозонного транзистора с максимальной рабочей температурой перехода промышленного класса 200 ° C, низкое энергопотребление и компактный размер) и так далее.

Выходную цепь твердотельного реле можно разделить на три типа: выходная цепь постоянного тока, выходная цепь переменного тока и выходная цепь переменного / постоянного тока. В выходной цепи постоянного тока обычно используется биполярный компонент (такой как IGBT или MOSFET) в качестве выходного компонента, а в выходной цепи переменного тока обычно используются два тиристора или один симистор в качестве выходного компонента.

§3. Символ твердотельного реле

Символ твердотельного реле на принципиальной схеме показан ниже (Рисунок 3.1).

Следует отметить, что:
● Символ электрода должен быть нанесен отдельно (внутри или вне рамки) рядом с каждым контактом графического символа.
● Входные и выходные клеммы обычно не могут быть нарисованы на одной или смежных сторонах.
● Когда несколько твердотельных реле появляются на одной схеме, числовой номер может быть добавлен после текстового символа, чтобы различать реле. (например, SSR1, SSR2).

§4. Какие бывают типы твердотельных реле

Типы твердотельных реле разнообразны, и стандарты классификации разнообразны.Твердотельные реле обычно классифицируются по следующим критериям.

1. Тип источника питания нагрузки:

Твердотельное реле можно разделить на твердотельные реле постоянного тока (DC-SSR) и твердотельные реле переменного тока (AC-SSR) в зависимости от типа источника питания нагрузки. В твердотельных реле постоянного тока в качестве переключающего элемента используются силовые полупроводниковые транзисторы (такие как BJT, MOSFET, IGBT) для управления состоянием ВКЛ / ВЫКЛ источника питания нагрузки постоянного тока, а в твердотельных реле переменного тока используются тиристоры (например, как Triac, SCR) в качестве переключающего элемента для управления состоянием ВКЛ / ВЫКЛ источника питания нагрузки переменного тока.

1.1 DC-SSR:

В зависимости от формы входа, SSR типа постоянного тока можно разделить на твердотельные реле постоянного тока с резистивным входом и твердотельные реле постоянного тока постоянного тока.

1.2 AC-SSR:

SSR типа переменного тока можно классифицировать в соответствии со следующими стандартами.

1.2.1 Режим запуска управления:

В зависимости от режима запуска управления (время включения и выключения), SSR переменного тока можно разделить на твердотельные реле переменного тока с переходом через нуль, случайное включение Тип твердотельные реле переменного тока и пиковое включение Тип твердотельные реле переменного тока.

1) Твердотельные реле переменного тока с нулевым переходом (рис. 4.2), также известные как твердотельные реле переменного тока с триггером нулевого перехода, твердотельное реле с нулевым перекрестным включением, твердотельные реле переменного тока с нулевым переключением, твердотельные реле переменного тока с нулевым напряжением , или твердотельные реле переменного тока. Для реле SSR с переходом через нуль их состояние переключения выходной цепи синхронизируется с выходным сигнал, то есть «синхронный» с источником питания. Когда входной сигнал включен, если напряжение питания нагрузки находится в зоне, отличной от перехода через нуль, выходной терминал твердотельных реле с переходом через ноль не будет включаться; но если напряжение питания нагрузки достигает нулевой зоны, выходная клемма реле SSR перехода через ноль будет включена, а также цепь нагрузки будет быть включенным.Этот режим триггера может эффективно снизить пусковой ток, генерируемый при включении SSR, а также одновременно уменьшает сигнал помех в энергосистеме и входной цепи управления. В Следовательно, твердотельные реле с переходом через ноль являются наиболее распространенным типом во многих областях.

2) Твердотельные реле переменного тока случайного включения (рис. 4.3), также известные как твердотельные реле переменного тока с произвольным включением, твердотельное реле переменного тока с произвольным включением, твердотельное реле переменного тока с произвольной проводимостью, твердотельное реле переменного тока с произвольным зажиганием , Твердотельное реле мгновенного включения, твердотельные реле переменного тока с ненулевым переключением, твердотельные реле переменного тока с мгновенным включением, твердотельные реле мгновенного действия переменного тока, асинхронные твердотельные реле переменного тока или твердотельные реле переменного тока с фазовой модуляцией.Режим переключения выходной цепи реле ТТР произвольного типа управляется только управляющим сигналом и не зависит от сигнала источника питания, т.е. «асинхронен» с источником питания. Твердотельные реле случайного типа будут немедленно включены, пока есть входные сигналы на входных клеммах и независимо от состояния напряжения нагрузки. Поскольку случайное твердотельное Реле включается или выключается в любой фазе источника питания переменного тока, в момент включения может генерироваться сильный сигнал помехи.

3) Твердотельные реле переменного тока с пиковым включением также известны как твердотельные реле переменного тока с пиковым переключением или пиковое пожарное реле переменного тока. твердотельные реле. При подаче входного управляющего сигнала реле SSR пикового типа включаются в первой точке пика выходного напряжения переменного тока. для уменьшения пускового тока; если входной управляющий сигнал удален, твердотельные реле пиковых значений будут выключены.

1.2.2 Фаза:

В зависимости от фазы источника питания переменного тока AC-SSR можно разделить на твердотельные реле однофазного переменного тока и твердотельные реле трехфазного переменного тока.

1) В зависимости от различных функций однофазные твердотельные реле переменного тока можно разделить на однофазные твердотельные реле переменного / постоянного тока, однофазные твердотельные регуляторы напряжения, однофазные твердотельные регуляторы напряжения, одно открытое и одно закрытое однофазные твердотельные реле, однофазные твердотельные реле прямого и обратного направления, однофазные сдвоенные твердотельные реле и т. д. Следует отметить, что двойное реле (рис. 4.4), которое представляет собой однофазное твердотельное реле. реле, которое объединяет два однофазных промышленных твердотельных реле в один стандартный промышленный корпус с двойными входными клеммами и двойными выходными клеммами, причем каждый набор клемм ввода / вывода не зависит от другого набора, то есть двойного Реле SSR имеют больше контактов и могут обеспечивать более разнообразное управление, чем обычные типы.

2) Трехфазные твердотельные реле переменного тока могут использоваться непосредственно для управления трехфазными двигателями переменного тока, а твердотельное реле трехфазного прямого-обратного переменного тока (или трехфазное реверсивное Твердотельное реле переменного тока) может использоваться для управления трехфазными двигателями прямого и обратного хода (трехфазные двунаправленные двигатели переменного тока или трехфазные двухоборотные двигатели переменного тока).

1.2.3 Компонент переключателя:

В зависимости от компонентов переключателя AC-SSR можно разделить на твердотельные реле переменного тока обычного типа и твердотельные реле расширенного типа.В реле SSR обычного типа используется симистор. в качестве компонента переключения выхода, а реле SSR улучшенного типа использовали встречно-параллельный SCR в качестве компонента переключения.

2. Форма ввода / вывода:

В соответствии с формой ввода / вывода твердотельные реле можно разделить на четыре типа: твердотельные реле типа входа постоянного тока и выхода переменного тока (DC-AC SSR реле), твердотельные реле постоянного и постоянного тока на выходе (реле постоянного и постоянного тока SSR), твердотельные реле переменного и переменного тока на выходе (реле переменного-переменного тока SSR), твердотельные реле переменного тока на входе и выходе постоянного тока (AC- Реле постоянного тока SSR).

3. Тип переключателя:

В зависимости от типа переключателя, переключатели SSR можно разделить на твердотельные реле нормально открытого типа (или NO-SSR) и твердотельные реле нормально закрытого типа (или NC-SSR). Нормально разомкнутые твердотельные реле будут включены только тогда, когда на входные клеммы подается управляющий сигнал. Напротив, нормально закрытый твердотельный реле будут выключены, когда входной сигнал будет подан на входной терминал. (Если не указано иное, твердотельные реле в этом документе по умолчанию относятся к нормально разомкнутым твердотельным реле.)

4. Изоляция / соединение:

В соответствии с методами изоляции / соединения, SSR можно разделить на твердотельные реле с герконовым реле, твердотельные реле с трансформаторной связью, твердотельные реле с фотосвязью и твердотельные реле гибридного типа. государственные реле.

1) Герконовое реле SSR (рис. 4.5, а) использует герконовый переключатель в качестве метода изоляции. При подаче управляющего сигнала непосредственно (или через предусилитель) к катушке герконового реле, герконовый переключатель сразу замкнется, а тиристорный переключатель будет активирован, чтобы заставить нагрузку проводить.

2) В ТТР трансформаторной связи (рис. 4.5, б) в качестве изолирующего устройства используется трансформатор. Трансформатор может преобразовывать управляющий сигнал малой мощности от первичной катушки во вторичную катушку, чтобы генерировать сигнал для возбуждения электронный переключатель. И если входной управляющий сигнал представляет собой напряжение постоянного тока, во входной цепи требуется преобразователь постоянного тока в переменный. После обработки путем выпрямления, усиления или других модификаций сигнал от вторичной катушки можно использовать для управлять переключающим компонентом.

3) SSR с фотосвязью (рис. 4.5, c), также известный как фотоизолированный SSR или оптопара. SSR использует оптический ответвитель в качестве изолятора. Оптический соединитель представляет собой оптоизолятор, который состоит из источника инфракрасного излучения (обычно светоизлучающего диода или светодиода) и светочувствительного полупроводникового компонента (такого как светочувствительный диод, фоточувствительный транзистор и фоточувствительный тиристор). В соответствии с различными компонентами (рис. 4.6), оптопара может быть в опто-диодном соединителе (фото-диодном соединителе), оптранзисторном соединителе (фото-транзисторном соединителе), опто-тиристорном соединителе (фото-тиристорном соединителе), и опто-симисторный ответвитель (фото-симисторный ответвитель).

Фото-полупроводниковое устройство обнаруживает инфракрасное излучение от светодиода, а затем выдает сигнал для управления полупроводниковым переключателем. По сравнению с герконовым реле и трансформатором, оптический изолятор имеет лучшую физическую изоляцию, чтобы Обеспечьте электрическую изоляцию между цепью нагрузки на выходе высокого напряжения и цепью входного сигнала низкого напряжения. А благодаря отличным изоляционным характеристикам и очень компактным размерам оптопары, твердотельное реле оптопары используется в очень широком диапазоне приложений.

4) Гибридное твердотельное реле – это специальное твердотельное реле, которое объединяет преимущества EMR и SSR, с высоким КПД и низким энергопотреблением. Входные и выходные цепи гибридных твердотельных реле состоят из реле SSR и герконового переключателя (или микроэлектромагнитного реле), включенных параллельно и управляемых различными управляющими сигналами (рисунок 4.7).

При подаче входного сигнала 1 SSR немедленно переключается во включенное состояние. Поскольку в электронном переключателе нет движущихся частей, он может стабильно и быстро переключать нагрузку и не генерирует дугу из-за высокого сетевого напряжения или сильного импульсного тока. во время переключения.После генерирования тока нагрузки ЭМИ будет управляться управляющим сигналом 2 и включаться. Поскольку ЭМИ подключено параллельно с ТТР, выходной контакт ЭМИ запитывается без напряжения, и на контактах нет дуги. Затем, после некоторой задержки, дребезг контактов ЭМИ стабилизируется, и SSR будет выключен. EMR работает почти без нагрева, поэтому гибридные реле SSR могут работать без установленного радиатора.

5. Структура схемы:

В зависимости от структуры схемы твердотельное реле можно разделить на твердотельные реле с дискретной структурой и твердотельные реле с гибридной структурой.Твердотельные реле с дискретной структурой в основном собраны из дискретных компонентов. и печатная плата, а затем упакованные в заливку эпоксидной смолой, пластиковую герметизацию или обертывание смолой. Твердотельные реле с гибридной структурой использовать технологию толстопленочного комбайна для сборки дискретных компонентов и полупроводниковых интегральных схем (ИС), а затем заключить их в металлический или керамический корпус.

6. Производительность:

В зависимости от производительности твердотельное реле можно разделить на твердотельные реле стандартного типа и твердотельные реле промышленного типа.Номинальный ток стандартного твердотельного реле обычно составляет от 10 до 120 А, а номинальный ток промышленного твердотельного реле относительно велик, может составлять от 60 до 2000 А или больше. Следовательно, промышленные реле SSR могут соответствовать строгим требованиям промышленной среды и промышленного оборудования.

7. Монтаж:

В соответствии с методами монтажа твердотельные реле можно разделить на твердотельные реле для монтажа на панели (или для монтажа на поверхность), твердотельные реле для монтажа на DIN-рейку и для монтажа на печатной плате. твердотельные реле (или тип монтажа на печатной плате).И SSR для монтажа на печатной плате можно разделить на SSR для гнездового монтажа (или вставного типа) и SSR для кронштейна (или для фланцевого монтажа). Вставные твердотельные реле со многими стандартными пакетами (например, SIP, Mini-SIP и DIP), может быть напаян непосредственно на печатную плату, полагаясь на естественное охлаждение, без необходимости использования радиатора; твердотельные реле с фланцевым креплением требуют дополнительной металлической пластины или радиатора для отвода тепла.

8. Приложение:

В соответствии с приложением твердотельные реле можно разделить на твердотельные реле общего назначения, твердотельные реле с двусторонней передачей, автомобильные твердотельные реле, твердотельные реле с фиксацией (входной сигнал проходит как логический Исключающее ИЛИ или XOR, поэтому любой вход может блокировать / разблокировать выход) и т. Д.
Реле с фиксацией может продолжать проводить и непрерывно выводить управляющий сигнал даже при отключении управляющего тока, и его можно выключить только путем ввода обратного тока или кнопки выключения. Блокировка обычно используется в высоковольтных цепях, чтобы избежать распространения аварий.

§5. Каковы основные параметры твердотельных реле

Основные параметры твердотельных реле делятся на три категории: входные параметры, выходные параметры и другие параметры.

Входные параметры:

Диапазон входного напряжения / входной ток:

1) Диапазон входного напряжения относится к значению диапазона напряжения, которое должно быть входным (т. Е. Минимальным) или допустимым входным (т. Е. Максимумом) для твердотельное реле для нормальной работы при температуре окружающей среды 25 ° C.

2) Входной ток относится к соответствующему входному току. значение при определенном входном напряжении.

Напряжение включения / Напряжение выключения:

1) Напряжение включения (напряжение включения).Когда входное напряжение (напряжение, приложенное к входной клемме) больше или равно напряжение включения, выходной терминал будет включен.

2) Напряжение выключения (напряжение выключения). Когда входное напряжение (напряжение приложено к входному зажиму) меньше или равно напряжению отключения, выходной зажим будет отключен.

Напряжение перехода через нуль:

Строго говоря, напряжение перехода через ноль – это не точка напряжения, а диапазон напряжений, который определяется внутренними компонентами реле перехода через ноль, который обычно очень низок и почти ничтожен.Если напряжение источника питания ниже напряжения перехода через нуль, реле перехода через нуль не будет включено; и если напряжение превышает напряжение перехода через нуль, переход через ноль реле будет во включенном состоянии.

Выходные параметры:

Номинальное выходное напряжение / номинальный рабочий ток:

1) Номинальное выходное напряжение – это максимальное рабочее напряжение нагрузки, которое могут выдержать выходные клеммы.

2) Номинальный рабочий ток – это максимальный установившийся рабочий ток, который может проходить через выходные клеммы при температуре окружающей среды 25 ° С.

Падение выходного напряжения / выходной ток утечки:

1) Падение выходного напряжения – это измеренное выходное напряжение при номинальном рабочем токе, когда твердотельное реле находится во включенном состоянии.

2) Выходной ток утечки относится к измеренному значению тока, протекающего через нагрузку, при условии, что твердотельное реле находится в в выключенном состоянии, и номинальное выходное напряжение подается на выходную клемму.
Этот параметр является показателем качества и производительности твердотельных реле.Чем меньше падение выходного напряжения и выходной ток утечки, тем лучше твердотельное реле.

Пусковой ток:

Пусковой ток, также известный как ток перегрузки, входной импульсный ток или импульсный ток включения, относится к неповторяющемуся максимальному значению тока (или перегрузки), при котором устройство не будет необратимо повреждено, а выходные клеммы могут выдерживать, когда твердотельное реле находится во включенном состоянии. Пусковой ток SSR переменного тока составляет 5 ~ 10 раз (за один цикл) номинального рабочего тока, а SSR постоянного тока равен 1.5 ~ 5 раз (за одну секунду) номинального рабочего тока.

Другие параметры:

Потребляемая мощность:

Потребляемая мощность – это максимальное значение мощности, потребляемой самим твердотельным реле во включенном и выключенном состоянии.

Время включения / Время выключения:

1) Время включения (или время включения) – это время, которое требуется нормально разомкнутому твердотельному реле для запуска после включения входное управляющее напряжение до тех пор, пока выходная клемма не начнет включаться и выходное напряжение не достигнет 90% окончательного изменения.

2) Время выключения (или время выключения) – это время, которое требуется нормально разомкнутому твердотельному реле, чтобы начать с момента отключения входного управляющего напряжения до тех пор, пока выходная клемма не начнет отключаться, и выходное напряжение достигает 90% окончательной вариации.

Это также важный параметр для оценки характеристик твердотельных реле. Чем короче время включения и выключения, тем лучше коммутационная способность твердотельного реле.

Сопротивление изоляции / диэлектрическая прочность:

1) Сопротивление изоляции относится к измеренному значению сопротивления между входной клеммой и выходной клеммой твердотельного реле при приложении определенного постоянного напряжения (например, 550 В).Он также может Включите измеренное значение сопротивления между входной клеммой и внешним кожухом (включая радиатор), а также измеренное значение сопротивления между выходной клеммой и корпусом.

2) Диэлектрическая прочность, или выдерживаемое напряжение диэлектрика, относится к максимальному значению напряжения, которое может выдерживаться между входной клеммой и выходной клеммой твердотельного реле. Он также может включать максимальное напряжение допустимое напряжение между выходной клеммой и корпусом, а также максимальное допустимое напряжение между входной клеммой и внешним корпусом.

Рабочая температура / максимальная температура перехода:

1) Рабочая температура относится к допустимому диапазону нормальной рабочей среды, когда твердотельное реле устанавливает радиатор в соответствии со спецификацией или когда радиатор не установлен.

2) Температура перехода, сокращенно от температуры перехода транзистора, – это фактическая рабочая температура полупроводника в электронном устройстве. В процессе эксплуатации она обычно выше температуры корпуса и внешнего температура компонента.Максимальная температура перехода – это самая высокая температура перехода, допускаемая компонентом переключения выхода.

§6. Каков принцип работы твердотельных реле

Из этой главы вы узнаете, как работают твердотельные реле. Из-за различных условий применения твердотельные реле имеют немного разные внутренние компоненты, но принцип работы схож. Схема внутреннего замещения обычных твердотельных реле показана на рисунке. ниже (рисунок 6.1). Принцип работы твердотельных реле можно описать просто так: для NO-SSR, когда соответствующий сигнал управления подается на Входной терминал (IN) твердотельного реле, выходной терминал (OUT) будет переключен из выключенного состояния во включенное состояние; если управляющий сигнал отменен, выходной терминал (OUT) будет возвращен в выключенное состояние. В этом процессе твердотельные реле осуществляют бесконтактное управление состояниями переключателя источника питания нагрузки, подключенного к выходным клеммам.Следует отметить, что входной терминал может быть подключен только к управляющему сигналу, а нагрузка должна быть только быть подключенным к выходной цепи.

В зависимости от типа нагрузки SSR можно разделить на два типа: твердотельное реле постоянного тока (DC-SSR) и твердотельное реле переменного тока (AC-SSR). DC-SSR действуют как переключатель нагрузки на источниках питания постоянного тока, а AC-SSR действуют как переключатель нагрузки на питании переменного тока. запасы. Они несовместимы друг с другом и не могут быть смешаны.

1) Твердотельное реле постоянного тока (рисунок 6.1, слева), напряжение управляющего сигнала которого поступает с входной клеммы (IN), а затем подается управляющий сигнал. к приемной цепи через оптопару, и в конечном итоге сигнал усиливается усилителем, чтобы управлять состоянием переключения транзистора. Очевидно, что выходной терминал (OUT) твердотельного реле постоянного тока разделен на положительный Клемма (+ полюс) и отрицательная клемма (- полюс), будьте осторожны, чтобы не допустить ошибок при подключении выходной клеммы реле постоянного тока SSR к управляемой цепи.

2) Твердотельное реле переменного тока (Рисунок 6.1, справа) используется для управления состоянием ВКЛ / ВЫКЛ цепи нагрузки переменного тока. В отличие от твердотельных реле постоянного тока, в реле переменного тока SSR используется двунаправленный тиристор (симистор) или другие электронные переключающие компоненты переменного тока. Следовательно, на выходном терминале нет положительного / отрицательного вывода. (OUT) твердотельного реле переменного тока.

Принцип работы твердотельных реле переменного тока с переходом через ноль

Поскольку твердотельные реле переменного тока с переходом через ноль являются более законченными и более типичными, чем твердотельные реле других типов, подробности работы твердотельных реле переменного тока с переходом через ноль могут помочь проиллюстрировать Полный принцип работы реле SSR:

1.Функция каждой части:

Ниже представлено представление SSR перехода через ноль переменного тока (рисунок 6.2). А схема A ~ E на блок-схеме образует тело SSR переменного тока с переходом через ноль. В целом реле SSR представляет собой четырехконтактный переключатель нагрузки, имеющий всего две входные клеммы. (③ и ④) и две выходные клеммы (① и ②). Когда реле SSR с переходом через ноль переменного тока работает, до тех пор, пока к клеммам ③ и ③ добавлен определенный управляющий сигнал, можно управлять состоянием ВКЛ / ВЫКЛ контура между клеммами ① и.

Схема соединения A используется для обеспечения канала ввода / вывода для устройства управления, подключенного к клеммам ③ и, и электрически разрывает соединение между входными и выходными клеммами SSR, чтобы предотвратить выходная цепь от вмешательства во входную цепь. Наиболее часто используемым компонентом в схеме связи является оптопара с высокой чувствительностью срабатывания, высокой скоростью отклика и высокой диэлектрической прочностью (выдерживаемым напряжением) между ними. входные и выходные клеммы.Поскольку входная нагрузка оптопары представляет собой светоизлучающий диод (LED), это позволяет легко согласовывать входное значение твердотельного реле с уровнем входного сигнала устройства управления и дает возможность подключения входные клеммы реле SSR напрямую подключаются к выходному интерфейсу компьютера, то есть твердотельное реле может управляться логическим уровнем «1» и «0».
Функция цепи запуска B заключается в создании подходящего триггера. сигнал для приведения в действие схемы переключения D .Однако, если не добавить специальную схему управления, схема переключения будет генерировать радиочастотные помехи (RFI), которые будут загрязнять сеть высшими гармониками и пиками, Таким образом, схема детектора перехода через ноль C специально разработана для решения этой проблемы.
Демпферная цепь E предназначена для предотвращения скачков и скачков напряжения от источника питания, вызывающих удары и помехи (даже неисправности). к переключающим транзисторам. Обычно в качестве демпфирующей цепи используется RC-цепь (цепь резистор-конденсатор, RC-фильтр или RC-цепь) или нелинейный резистор (например, варистор).Варистор, также называемый резистором, зависящим от напряжения (VDR), представляет собой электронный компонент, значение сопротивления которого изменяется нелинейно с приложенным напряжением, и наиболее распространенным типом варистора является варистор на основе оксида металла (MOV), такой как нелинейный резистор на основе оксида цинка (ZNR).

2. Функция каждого компонента:

На рисунке ниже показаны внутренние принципиальные схемы триггера перехода через ноль типа AC-SSR (Рисунок 6.3)

R1 – это токоограничивающий резистор, ограничивающий ток входного сигнала. и гарантирует, что оптопара не будет повреждена. Светодиод используется для отображения состояния входа входного управляющего сигнала. Диод VD1 используется для предотвращения повреждения оптопары при инвертировании положительного и отрицательного полюсов входного сигнала. Оптопара OPT электрически изолирует входные и выходные цепи. Триод M1 действует как инвертор и составляет схему обнаружения перехода через нуль. с тиристором SCR одновременно, а рабочее состояние тиристора SCR определяется транзистором M1 обнаружения нуля переменного напряжения. VD2 ~ VD4 образуют двухполупериодный выпрямительный мост (или двухполупериодный диодный мост) UR . Двунаправленный пусковой импульс для включения симистора BCR может быть получен от SCR и UR. R6 – шунтирующий резистор, используемый для защиты BCR. R7 и C1 составляют сеть, поглощающую скачки напряжения, для поглощения скачков напряжения или скачков тока в электросети для предотвращения ударов или помех. к схеме переключения. RT – это термистор, который действует как защита от перегрева, чтобы предотвратить повреждение твердотельных реле из-за чрезмерных температур. VDR – варистор, который действует как устройство ограничения напряжения, фиксирующее напряжение и поглощает избыточный ток для защиты твердотельного реле, когда выходная цепь перенапряжения.

3. Процесс работы:

Твердотельное реле с переходом через ноль переменного тока имеет характеристики включения, когда напряжение пересекает ноль, и выключения, когда ток нагрузки пересекает ноль.

Когда оптопара OPT выключена (т. Е. Управляющий вывод OPT не имеет входного сигнала), M1 насыщается и включается, получая базовый ток от R2, и, как результат, напряжение запуска затвора (UGT) тиристора SCR зажата к низкому потенциалу и выключили.Следовательно, симистор BCR находится в выключенном состоянии, потому что на выводе R6 управления затвором нет запускающего импульса.
Когда входной управляющий сигнал поступает на входную клемму твердотельного реле, фототранзистор OPT включен (т.е. на управляющую клемму OPT поступает входной сигнал). После деления напряжения питающей сети на R2 и R3, если напряжение в точке A больше, чем напряжение перехода через нуль M1 (т.е. VA> VBE1), M1 будет в состоянии насыщенной проводимости, а тиристоры SCR и BCR будут в выключенном состоянии.Если напряжение в точке А меньше точки перехода через нуль напряжение M1 (т.е. VA С помощью описанного выше процесса можно понять, что M1 используется в качестве детектора напряжения переменного тока для включения твердотельного реле, когда напряжение нагрузки пересекает ноль, и включения выключение твердотельного реле, когда ток нагрузки пересекает ноль.А благодаря функции детектора перехода через нуль влияние цепи нагрузки на нагрузку соответственно уменьшается, и генерируются радиочастотные помехи. в контуре управления также значительно сокращается.

4. Определение перехода через нуль:

Здесь необходимо пояснить, что такое переход через нуль. В переменном токе переход через нуль – это мгновенная точка, в которой отсутствует напряжение, то есть соединение между положительным полупериодом и отрицательным полупериодом. формы волны переменного тока.В каждом цикле переменного тока обычно происходит два перехода через ноль. И если электросеть переключается в момент перехода через нуль, никаких электрических помех возникать не будет. Твердотельное реле переменного тока (оснащенный схемой управления переходом через ноль) будет находиться в состоянии ВКЛ, когда входная клемма подключена к управляющему сигналу и выходное напряжение переменного тока пересекает ноль; и наоборот, когда управляющий сигнал выключен, SSR находится в выключенном состоянии. состояние до следующего перехода через ноль.
Кроме того, следует отметить, что переход через ноль твердотельного реле на самом деле не означает нулевое напряжение формы волны напряжения источника питания. Рисунок 6.5 представляет собой разрез синусоидального сигнала переменного напряжения. волна. В соответствии с характеристиками переключающего компонента переменного тока напряжение переменного тока на рисунке разделено на три области, которые соответствуют трем состояниям выходной цепи SSR. А U1 и U2 соответственно представляют пороговое напряжение и напряжение насыщения переключающего компонента.

1) Область Ⅰ – это зона нечувствительности (область отключения, область отключения или область отключения) с абсолютным значением диапазона напряжения 0 ~ U1. А также в этой зоне переключатель SSR не может быть включен, даже если добавлен входной сигнал.

2) Область Ⅱ – это область ответа (активная область, Область включения, область включения или область включения) с абсолютным значением диапазона напряжения U1 ~ U2. В этой зоне SSR сразу включается, как только добавляется входной сигнал, а выходное напряжение увеличивается по мере увеличения напряжения питания.

3) Область – это область подавления (область насыщения) с абсолютным значением диапазона напряжений, превышающим U2. В этом регионе, переключающий элемент (тиристор) находится в состоянии насыщения. И выходное напряжение твердотельного реле больше не будет увеличиваться с увеличением напряжения источника питания, но ток увеличивается с увеличением напряжения, что может можно рассматривать как состояние внутреннего короткого замыкания выходной цепи твердотельного реле, то есть твердотельное реле находится во включенном состоянии как электронный переключатель.

На рисунке 6.6 показана форма сигнала ввода / вывода твердотельного реле с переходом через ноль. И из-за природы тиристора твердотельное реле будет в состояние включено после того, как напряжение на выходных клеммах достигнет порогового напряжения (или напряжения триггера схемы триггера). Тогда твердотельное реле будет в фактическом включенном состоянии после достижения напряжения насыщения, и в то же время время, генерировать очень низкое падение напряжения в открытом состоянии. Если входной сигнал отключен, твердотельное реле выключится, когда ток нагрузки упадет ниже тиристорного. ток удержания или следующая точка коммутации переменного тока (т.е. первый раз ток нагрузки проходит через ноль после выключения реле SSR).

§7. Каково применение твердотельных реле

Из этой главы вы узнаете, где использовать твердотельные реле и для чего они используются.

Система управления освещением:

Быстрое переключение, длительный срок службы и высокая надежность твердотельных реле отлично подходят для системы управления освещением. В области светофоров рабочая среда светофоров сложная, но твердотельные реле с с ней могут столкнуться отличные характеристики (влагозащищенность, взрывозащищенность, антикоррозийность).И твердотельные реле могут соответствовать требованиям для светофоров с мигающим сигналом, которые часто закрываются и открываются, потому что они могут поддерживать интервалы переключения 10 миллисекунд или больше. А в системах управления сценическим освещением (обычно применяемых в постановках театра, танцев, оперы и других исполнительских искусств) твердотельные реле могут работать с компьютерной системой для управления несколькими огни и реализовать сложные световые эффекты, чтобы усилить атмосферу сцены.

Система дистанционного управления:

Для систем дистанционного управления обычно требуются малоточные сигналы для управления мощным оборудованием, таким как электродвигатели, импульсные клапаны и другое оборудование. В качестве электронного переключающего элемента без механических контактов твердотельные реле широко используются в системах дистанционного управления с превосходными преимуществами: гибкое управление, высокая надежность, высокая долговечность, отсутствие искр, отсутствие шума, быстрое переключение, высокая рабочая частота, сильная противоинтерференционная способность и т. д.

Машины с числовым программным управлением:

Многие традиционные механические реле в машинах с числовым программным управлением (станки с ЧПУ) постепенно заменяются твердотельными реле. Благодаря отличной прочности и высокой чувствительности твердотельные реле применяется для обеспечения высокой точности и качества обработки с ЧПУ. В сервосистеме станка с ЧПУ твердотельное реле может непрерывно получать управляющий сигнал и точно управлять обрабатывающим станком.

Оборудование для нагрева / охлаждения:

Обычно существует три способа управления оборудованием для нагрева / охлаждения: твердотельное реле (SSR), тиристорный модуль (модуль SCR) и контактор переменного тока. В настоящее время твердотельные реле и модули SCR очень распространены в охлаждающем / нагревательном оборудовании, но, в отличие от них, модули SCR не рентабельны, поэтому твердотельные реле чаще всего используется в отопительном / охлаждающем оборудовании, таком как электрические духовки, кофеварки, торговые автоматы, сковороды, фритюрницы, кондиционеры, холодильники и т. д.Твердотельные реле также хорошо работают в оборудовании для контроля температуры. Таймер SSR управления микроконтроллером SSR и SSR ПИД-регулирования (пропорционально-интегрально-производный контроллер) используются в устройстве контроля температуры для поддержания температурной стабильности устройства, например HVAC (Отопление, вентиляция и воздух. Кондиционирование).

Медицинские устройства:

В области медицинского оборудования оборудование имеет строгие требования к рабочей частоте и точности операций, поэтому компоненты медицинского оборудования должны иметь хорошие характеристики (высокую точность, долговечность и т. д.). Твердотельные реле могут удовлетворить эти требования большинства медицинских устройств, например, устройства инфракрасного излучения имеют огромную тепловую инерцию, но при подключении твердотельных реле к пластине излучения, становится очень легко контролировать температуру устройства инфракрасного излучения через твердотельные реле.

Электромобили:

Твердотельные реле широко применяются в области электромобилей. Например, взрывозащищенные твердотельные реле используются в топливных элементах. транспортных средств (водородные топливные элементы) во избежание возникновения электрической дуги и неправильной работы при вибрации.Кроме того, каждый блок питания высокого напряжения защищен комбинацией нескольких твердотельных реле, предохранителей и фильтрующих конденсаторов.

Химическая и горнодобывающая промышленность:

Учитывая сложные условия работы и особые требования (взрывозащищенность, влагозащищенность и антикоррозионные свойства) химической и горнодобывающей промышленности, традиционные механические реле не могут удовлетворить такие требования, поэтому многие твердотельные реле используются для промежуточных контроллеров основного механического оборудования, такого как твердотельные реле, установленные в больших угольных лифтах.

Компьютерная система управления:

Компьютерная система управления (включая периферийные устройства компьютера) предъявляет высокие требования к реле, но типы твердотельных реле различны. может помочь компьютерным устройствам управлять различными блоками питания для управления большим механическим оборудованием автоматизации или гидравлическим и пневматическим оборудованием, потому что твердотельные реле имеют характеристики: переход через ноль, хорошая электромагнитная совместимость, высокая чувствительность, быстрая скорость переключения, низкий уровень управляющих сигналов , совместим с логической схемой (TTL, CMOS, DTL, HTL) и даже может быть напрямую подключен к устройству управления микрокомпьютером и т. д.

Дополнительные приложения:

Промышленные устройства – промышленная обработка, станок с ЧПУ, автоматизированная сборочная линия …

Кухня / бытовая техника – Кухонная техника, бытовая техника …

Электродвигатель – двигатель постоянного тока, двигатель переменного тока , Реверсивный двигатель …

Система автоматического управления – программируемый контроллер, шкаф электрического управления …

Офисное оборудование – принтер, измельчитель …

Система управления батареями – резервный источник питания, зарядная батарея, новая энергия …

Сварочные / режущие машины – точечная сварка, электросварочная машина, плазменная резка …

Система управления освещением – сценическое освещение, интеллектуальное освещение, освещение дорожного движения …

Медицинское устройство – ультразвуковой генератор , Автоклав …

§8. Как выбрать твердотельные реле

Ниже приведены варианты, которые следует учитывать при выборе подходящих твердотельных реле на основе фактических требований:

1) Напряжение нагрузки – переменный или постоянный ток

2) Ток нагрузки – максимальный ток и минимальный Ток

3) Тип нагрузки – резистивная, индуктивная или емкостная

4) Входной управляющий сигнал – переменный или постоянный ток

5) Метод монтажа – монтаж на печатной плате, панели или на DIN-рейке

6) Температура окружающей среды – для расчета коэффициента снижения номинальных характеристик и размер радиатора

7) Международная сертификация – Underwriter Laboratories (UL), Канадская ассоциация стандартов (CSA), Британский совет по утверждению телекоммуникаций (BABT), Verband Deutscher Elektrotechniker (VDE), Technischen Uberwachungs Vereine (TUV), Conformite Europeene (CE) или другой.

Напряжение нагрузки:

Первое, что нужно учитывать, это то, является ли напряжение нагрузки переменным или постоянным, чтобы определить, выбрано ли значение AC-SSR или DC-SSR. Во-вторых, следует учитывать напряжение источника питания нагрузки, которое не может быть больше номинального выходного напряжения и меньше. чем минимальное напряжение твердотельного реле. Затем рассмотрите величину напряжения нагрузки и переходного напряжения. Напряжение нагрузки относится к установившемуся напряжению, приложенному к выходной клемме переключателя SSR, а переходное напряжение относится к максимальному напряжению, которое выходные клеммы реле SSR выдерживают.Когда индуктивная нагрузка переменного тока, нагрузка однофазного двигателя или нагрузка трехфазного двигателя переключается или активируется, напряжение на выходе реле SSR может быть в два раза больше пикового напряжения источника питания, и это напряжение не может быть больше переходного напряжения SSR, чтобы чрезмерное ударное напряжение не повредило электронный переключатель. Поэтому при выборе SSR лучше всего оставить запас для выходного напряжения и выбрать реле SSR с RC-цепью, чтобы защитить твердотельное реле и оптимизировать dv / dt.

Цепь RC:

Цепь

RC, также известная как RC-фильтр, RC-демпфер или RC-цепь, представляет собой цепь, состоящую из резистора и конденсатора. Рекомендуется выбирать твердые реле состояния с варисторной абсорбционной цепью и RC-демпферной цепью. Цепь RC блокирует прохождение определенных частот и позволяет другим частотные сигналы, чтобы отфильтровать мешающие сигналы. Кроме того, RC-цепь также может использоваться для уменьшения скорости нарастания выходного напряжения (dv / dt), для поглощения импульсного напряжения, подавления чрезмерного переходного напряжения / тока и предотвратить выход твердотельного реле из строя из-за перенапряжения.

Ток нагрузки:

Значение выходного тока твердотельного реле – это установившийся ток, протекающий через выходные клеммы SSR, который обычно равен току нагрузки, подключенной к выходной клемме SSR. Поскольку переключающие элементы SSR-переключателей очень чувствительны к температуре, а перегрузка по току может генерировать большое количество тепла, перегрузочная способность SSR слабый. Следовательно, выходной ток реле SSR не должен превышать его номинальный выходной ток, а импульсный ток не должен превышать перегрузочную способность, особенно для индуктивных / емкостных нагрузок, которые склонны генерировать импульсные токи. а также пусковой ток, генерируемый самим источником питания.
Для выходного тока требуется запас, чтобы избежать чрезмерных пусковых токов, которые сокращают срок службы твердотельного реле. Для обычных резистивных нагрузок номинальное эффективное значение рабочего тока можно выбрать на основе 60% от номинального значения. Кроме того, можно было бы рассмотреть быстрый предохранитель и воздушный переключатель для защиты выходного контура или добавить RC-контур стока. и варистор (MOV) на выходе реле. Спецификация выбора варистора заключается в выборе MOV 500 В ~ 600 В для SSR 220 В переменного тока и MOV 800 В ~ 900 В для SSR 380 В переменного тока.

Пусковой ток:

Практически все контролируемые нагрузки генерируют большие пусковые токи в момент включения. Например:

1) Электронагревательные приборы, такие как лампы накаливания, электрические печи и т. д. Это чисто резистивные нагрузки с положительным коэффициентом стабильности, но сопротивление невелико при низкой температуре, поэтому ток при запуске будет в несколько раз превышать ток в установившемся режиме.

2) Некоторые типы ламп имеют низкий импеданс в перегоревшем состоянии.

3) Когда двигатель включен, ротор заблокирован и выключен, он будет генерировать большой пусковой ток и напряжение. Заблокированный ротор – это ситуация, в которой двигатель все еще выдает крутящий момент при скорости 0 об / мин, в то же время коэффициент мощности двигателя будет чрезвычайно низким, а ток может достигать 7 раз номинального тока.

4) Когда промежуточное реле или соленоидный клапан закрывается ненадежно и отскакивает, это также будет генерировать большой пусковой ток.

5) При переключении конденсаторной батареи или источника питания конденсатора возникает аналогичное короткое замыкание и генерируется очень большой ток.

6) Когда двигатель с конденсаторной коммутацией работает в обратном направлении, напряжение конденсатора и напряжение питания накладываются на выходную клемму SSR, и SSR будет выдерживают скачки напряжения, вдвое превышающие напряжение питания.

Чрезмерный пусковой ток может повредить полупроводниковые переключатели внутри SSR. Следовательно, при выборе реле в первую очередь следует проанализировать импульсные характеристики управляемой нагрузки, чтобы реле могло выдерживать пусковой ток, обеспечивая при этом работу в установившемся режиме.Номинальный ток твердотельного реле следует выбирать в соответствии с фактическими требованиями к коэффициенту снижения номинальных характеристик. И если выбранное реле должно работать в месте с частым срабатыванием, длительным сроком службы и высокой надежностью, номинальный ток следует разделить на 0,6 на основе известного коэффициента снижения номинальных характеристик, чтобы обеспечить надежность работы. Кроме того, резистор или катушка индуктивности могут быть подключены последовательно к выходному контуру для дальнейшего ограничения тока.
Внимание: пожалуйста, не используйте значение импульсного тока SSR в качестве основы для выбора пускового тока нагрузки.Поскольку значение импульсного тока реле SSR основано на импульсном токе электронного переключателя с предварительным условием половины (или одного) цикла питания, то есть 10 мс или 20 мс.

Тип нагрузки:

Нагрузки можно разделить на три типа в зависимости от электрического импеданса: тип резистивной нагрузки (или чисто резистивная нагрузка), тип индуктивной нагрузки и тип емкостной нагрузки. В обычных электрических сетях нет чисто индуктивной нагрузки и чисто емкостной нагрузки. устройств, потому что эти два типа нагрузки не вырабатывают активной мощности.В последовательно-параллельной цепи, если емкостное реактивное сопротивление больше индуктивного реактивного сопротивления, цепь является емкостной нагрузкой; и наоборот.

Резистивная нагрузка:

В двух словах, нагрузка, которая работает только с помощью резистивных компонентов, называется резистивной нагрузкой. Однако некоторые нагрузки имеют низкое сопротивление при низких температурах, что приводит к большему пусковому току. Например, при включении электропечи ток в 1,3–1,4 раза больше стабильного; при включении лампы накаливания ток в 10 раз превышает установившийся ток.
Q1: Какие характеристики у резистивной нагрузки (при работе)?
A1: В цепи постоянного тока соотношение между током и напряжением соответствует фундаментальному закону Ома, I = U / R; в AC В цепи фаза тока совпадает с фазой напряжения (по сравнению с источником питания).
Q2: Какие резистивные нагрузки?
A2: Нагревательное устройство, которое нагревается электрическим сопротивлением (например, печь сопротивления, духовка, электрический водонагреватель, горячее масло и т. Д.), И лампы, которые используют резистивный провод для излучения света (например, йодно-вольфрамовая лампа, лампа накаливания и т. Д.)).

Индуктивная нагрузка:

Вообще говоря, индуктивная нагрузка – это нагрузка, которая применяет принцип электромагнитной индукции (с параметрами индуктивности), например, высокомощная. электротехническая продукция (например, холодильники, кондиционеры и т. д.). Индуктивная нагрузка увеличит коэффициент мощности цепи, и ток через индуктивную нагрузку не может резко измениться. При запуске индуктивный нагрузка требует гораздо большего пускового тока (примерно в 3-7 раз), чем ток, необходимый для поддержания нормальной работы.Например, пусковой ток асинхронного двигателя в 5-7 раз превышает номинальное значение, а пусковой ток двигателя постоянного тока немного больше, чем пусковой ток двигатель переменного тока; некоторые металлогалогенные лампы имеют время включения до 10 минут, а их импульсные токи до 100 раз превышают постоянный ток.
Кроме того, когда питание включено или выключено, индуктивная нагрузка будет создавать противодействующую электродвижущую силу (обычно в 1-2 раза превышающую напряжение питания), а противодействующая электродвижущая сила (сокращенно счетная ЭДС или просто CEMF) будет накладываться на источник питания. напряжение, и результирующее напряжение до трех раз превышает напряжение питания.Таким образом, когда тип нагрузки является индуктивной, выходной терминал твердотельного реле следует подключить варистор с выдерживаемым напряжением в 1,6–1,9 раза превышающим напряжение нагрузки. ЭДС счетчика – это неопределенное значение, которое изменяется в зависимости от L и di / dt, и если текущая скорость изменения (di / dt) слишком высока, SSR будет поврежден. В практических приложениях CEMF может быть уменьшена последовательной индуктивностью L, а величина индуктивности L зависит от размера и стоимости.
Q3: Каковы характеристики индуктивной нагрузки (при работе)?
A3: Индуктивные нагрузки отстают (ток отстает от напряжения).В цепи постоянного тока индуктивная нагрузка позволяет току протекать через катушку индуктивности и накапливать энергию, а ток отстает от напряжения. В цепи переменного тока фаза тока отстает от фазы напряжения (по сравнению с источником питания), и фаза может отставать на четверть цикла (или 90 градусов) максимум.
Q4: Что такое индуктивные нагрузки?
A4: Лампы, работающие под напряжением. газ для излучения света (например, лампы дневного света, натриевые лампы высокого давления или лампы HPS, ртутные лампы, металлогалогенные лампы и т. д.), а также электрооборудование большой мощности (например, моторное оборудование, компрессоры, реле и т. д.).

Емкостная нагрузка:

Обычно нагрузка с параметром емкости называется емкостной нагрузкой, а емкостная нагрузка снижает коэффициент мощности схемы. Во время зарядки или разрядки емкостная нагрузка эквивалентна короткому замыканию, потому что напряжение на конденсаторе не может быть изменено резко.
Q5: Каковы характеристики индуктивной нагрузки (при работе)?
A5: Емкостные нагрузки идут впереди (напряжение токоведущих проводов).В цепях постоянного тока емкостные нагрузки предотвращают протекание тока, но могут накапливать энергию. В цепях переменного тока фаза тока опережает фазу напряжения (по сравнению с источником питания), а фаза может составлять максимум четверть цикла (или 90 градусов).
Q6: Что такое индуктивные нагрузки?
A6: Устройство с конденсатором, например компенсационным конденсатором. И устройства управления питанием, такие как импульсные источники питания, ИТ-оборудование и т. Д.

Как выбрать твердотельное реле в соответствии с типом нагрузки

1) Для индуктивных и емкостных нагрузок следует использовать твердотельное реле с более высоким значением dv / dt. рекомендуется, если применяется большая dv / dt (скорость экспоненциального нарастания напряжения) к выходной клемме реле во время включения / выключения твердотельного реле переменного тока.

2) Для резистивных нагрузок переменного тока и большинства индуктивных нагрузок переменного тока доступны реле перехода через нуль, чтобы продлить срок службы нагрузки и реле, а также уменьшить собственные радиопомехи.

3) В качестве фазового выходного контроллера следует использовать твердотельное реле произвольного типа.

* Коэффициент мощности:

В электротехнике коэффициент мощности системы переменного тока определяется как отношение реальной мощности, протекающей к нагрузке, к полной мощности в цепи, и является безразмерным числом в замкнутом интервале. от -1 до 1.Если не указано иное, мощность нагрузки обычного продукта представляет собой полную мощность (включает как активную, так и реактивную мощность). Но общая характеристика индуктивной нагрузки часто дает величину активной мощности. Для Например, несмотря на то, что люминесцентная лампа имеет маркировку от 15 до 40 Вт (ее активная мощность), ее балласт потребляет приблизительно 8 Вт мощности, поэтому для расчета общей мощности следует добавить 8 Вт к 15 ~ 40 Вт. Индуктивная часть продукта (т. Е. количество реактивной мощности) можно рассчитать исходя из заданного коэффициента мощности.

Входной управляющий сигнал:

1) Входное управляющее напряжение: входное управляющее напряжение имеет широкий диапазон от 3 до 32 В.

2) Входной управляющий ток: входной ток SSR постоянного тока и однофазных SSR переменного тока обычно составляет около 10 мА, а входной ток трехфазных SSR переменного тока обычно составляет около 30 мА, который также можно настроить на менее 15 мА. .

3) Управляющая частота: рабочая частота управления твердотельных реле переменного тока обычно не превышает 10 Гц, а период управляющего сигнала твердотельного реле постоянного тока должен быть более чем в пять раз больше суммы «времени включения» и «времени выключения». “.

Метод установки:

Во многих случаях мощность нагрузки ограничивает то, устанавливается ли SSR на печатной плате, панели или на DIN-рейке.

Температура окружающей среды:

Когда реле находится во включенном состоянии, оно выдерживает рассеиваемую мощность P = V (падение напряжения в открытом состоянии) × I (ток нагрузки), и это сильно влияет на нагрузочную способность SSR по температуре окружающей среды и собственной температуре. Если температура окружающей среды слишком высока, нагрузочная способность SSR неизбежно соответственно снизится, кроме того, переключатель SSR может выйти из-под контроля или даже постоянно работать. поврежден.Следовательно, необходимо установить определенный запас в соответствии с фактической рабочей средой и выбрать соответствующий размер радиатора, чтобы обеспечить условия отвода тепла. Для токов нагрузки более 5А следует использовать радиатор. быть установлен. Для токов выше 100 А радиатор и вентилятор должны быть оборудованы для сильного охлаждения. Если реле SSR работает при высоких температурах (40 ° C ~ 80 ° C) в течение длительного времени, ток нагрузки может быть уменьшен в соответствии с максимальным выходным током и кривой температуры окружающей среды, предоставленной производителем для обеспечения нормальной работы, а ток нагрузки обычно регулируется в пределах 1/2 от номинальное значение.

* Коэффициент снижения номинальных характеристик:

В таблице ниже показан рекомендуемый коэффициент снижения номинального выходного тока твердотельных реле, применяемых к различным нагрузкам при комнатной температуре (допустимая перегрузка и импульсный ток нагрузки). считается).

Существует два способа использования коэффициента снижения номинальных характеристик:

1) Номинальное значение тока твердотельного реле может быть выбрано в соответствии с коэффициентом снижения номинальных характеристик для различных сред и различных типов нагрузки.Номинальный ток реле SSR равен значению продолжительного тока нагрузки, деленному на коэффициент снижения номинальных характеристик.

2) Если выбрано твердотельное реле и тип нагрузки или изменения окружающей среды, ток нагрузки следует регулировать в зависимости от кривой нагрузки и коэффициента снижения мощности в определенных условиях. Настроенный ток, умноженный на коэффициент снижения мощности, должен быть ниже номинального значения твердотельного реле.

Кроме того, когда SSR запускаются в приложениях, требующих более частой работы, более длительного срока службы и более стабильной надежности, коэффициент снижения мощности необходимо дополнительно умножить на 0.6 на основании данных таблицы. Однако ток нагрузки не должен быть ниже минимального выходного тока твердотельного реле, в противном случае реле не включится или состояние выхода изменится. быть ненормальным.

§9. Внимание при использовании или установке твердотельных реле

1) Фактические условия применения продукта должны полностью соответствовать требованиям к параметрам и характеристикам твердотельных реле.

2) SSR не следует использовать в приложениях с большим количеством компонентов с низким или высоким уровнем гармоник (например, несколько наборов нагрузок на выходе инвертора необходимо переключать отдельно).Если твердотельное реле используется в инверторе в качестве электронного переключателя, из-за высших гармоник твердотельные реле не смогут надежно переключаться, и RC-цепь внутри реле SSR будет взорвана из-за перегрева.

3) Реле SSR следует держать вдали от источников сильных электромагнитных помех и источников радиопомех, чтобы обеспечить стабильную и безопасную работу SSR, избегая потери управления.

4) За исключением твердотельного реле с номинальным током 1 ~ 5 А, которое может быть непосредственно установлено на печатной плате, другие твердотельные реле должны быть оборудованы соответствующими радиаторами.Термопасту следует нанести между опорной пластиной SSR и радиатором и плотно завинтить, чтобы они были близко друг к другу для оптимального отвода тепла. Или установите переключатель контроля температуры рядом с объединительной панелью реле SSR, и точка контроля температуры обычно устанавливается в диапазоне от 75 ° C до 80 ° C.

5) Когда входное напряжение входного управляющего сигнала слишком велико и превышает номинальный параметр SSR, входной резистор можно подключить последовательно к входной цепи, чтобы уменьшить превышение значения.Точно так же, когда входной ток слишком велик, шунтирующий резистор можно подключить параллельно входному порту.

6) Управляющий сигнал и источник питания нагрузки должны быть стабильными, а колебания не должны превышать 10%, в противном случае следует принять меры по регулированию напряжения.

7) При использовании твердотельного реле для управления первичной цепью трансформатора следует учитывать влияние переходного напряжения вторичной цепи на первичную цепь. Кроме того, поскольку ток асимметричен в обоих направлениях, трансформатор также может генерировать импульсные токи, вызванные насыщением.В этом случае осциллограф можно использовать для измерения пускового тока и напряжения, которые могут быть вызваны, чтобы можно было выбрать соответствующие SSR и меры защиты.

8) Выход твердотельного реле не полностью изолирован, когда мощность нагрузки подается на выходные клеммы, даже если твердотельное реле не работает, на выходных клеммах будет некоторый ток утечки, который должен это следует учитывать при использовании и проектировании схемы. Во время технического обслуживания обслуживающий персонал должен отключить источники питания перед проверкой выходной цепи.

9) Если твердотельное реле необходимо заменить из-за неисправности, рекомендуется использовать реле SSR той же модели или тех же технических параметров, чтобы оно соответствовало исходной схеме применения и обеспечивало надежную работу системы.

§10. Внимание при тестировании твердотельных реле

1) Прежде чем приступить к тестированию, необходимо знать взаимосвязь между выходным током и температурой корпуса (температурой окружающей среды), чтобы избежать необратимого повреждения твердотельного реле из-за перегрузки, поскольку номинальный выходной ток будет падать, когда дело повышается температура или нет радиатора.

2) При тестировании напряжения включения и выключения DC-SSR входное напряжение не может оставаться в состоянии между включением и выключением слишком долго, в противном случае потребление мощности выходной клеммы возрастет. резко и перегорает выходные коммутационные компоненты.

3) Не увеличивайте произвольно скорость действия во время теста (обычно один период входного сигнала должен более чем в 5 раз превышать сумму времен включения / выключения), в противном случае реле SSR не будет работать из-за большого динамических потерь переключения, или даже компоненты переключения выхода будут выгорены.

4) Твердотельные реле не могут обеспечить полную изоляцию между выходными клеммами в выключенном состоянии, и там будет определенный ток утечки на выходе. Когда выдерживаемое напряжение диэлектрика и сопротивление изоляции проверяются при более высоком напряжении, он подвержен поражению электрическим током, поэтому сопротивление изоляции или выдерживаемое напряжение не должны проверяться на выходных клеммах.

SSR Принцип работы | Средства автоматизации | Промышленные устройства

Японский (Япония) Английский (Глобальный) Английский (Азиатско-Тихоокеанский регион) Китайский (Китай)

Характеристики переключения SSR

1.SSR для нагрузок переменного тока

1. Нулевой переход SSR

SSR с переходом через ноль использует фотоэлектрический ответвитель для изоляции входа от выхода (см. Конфигурацию схемы на предыдущей странице). Когда входной сигнал активирован, внутренняя схема детектора перехода через ноль запускает симистор для включения, когда напряжение нагрузки переменного тока пересекает ноль.
Ток нагрузки поддерживается за счет эффекта фиксации симистора после деактивации входного сигнала до тех пор, пока симистор не отключится, когда напряжение нагрузки пересечет нулевое значение.Ниже описаны формы сигналов напряжения и тока для различных типов нагрузок:

● Резистивные нагрузки

Поскольку резистивные нагрузки не вызывают сдвига фаз между напряжением и током, симистор включается, когда напряжение нагрузки переменного тока достигает нуля после активации входного сигнала. SSR выключается, когда напряжение нагрузки переменного тока достигает нуля, а ток нагрузки отключается после того, как входной сигнал впоследствии деактивируется.

● Индуктивные нагрузки

SSR включается, когда напряжение нагрузки пересекает ноль после активации входного сигнала.Он выключается, когда ток нагрузки впоследствии пересекает ноль после деактивации входного сигнала. Разность фаз между напряжением и током может вызвать скачок напряжения в SSR, когда он выключен. Хотя демпферная цепь поглощает этот выброс, слишком большой выброс может привести к ошибке dv / dt во внутреннем симисторе SSR.

2. случайный тип SSR

SSR случайного типа использует фотоэлемент для изоляции входа от выхода. Когда входной сигнал активирован, выход сразу же включается, так как нет схемы детектора перехода через ноль.Ток нагрузки поддерживается за счет эффекта фиксации симистора после деактивации входного сигнала до тех пор, пока напряжение нагрузки переменного тока не станет равным нулю.

● Резистивные нагрузки

2.SSR для нагрузок постоянного тока

SSR для нагрузок постоянного тока использует драйвер MOS-FET для изоляции входа от выхода.
Выход немедленно реагирует на вход, поскольку драйвер MOS-FET напрямую включает или выключает выходной MOS-FET.

Вернуться к началу

Твердотельные реле Связанная информация

Вернуться к началу

Фототриаковая муфта
Фотоприемник для промышленного оборудования и бытовой электроники

	Фототриаковая муфта
Фотоприемник для промышленного оборудования и бытовой электроники

	Твердотельное реле AQ8
	Тип SIL, толщина 9 мм, высокое диэлектрическое напряжение 3000 В переменного тока, контроль до 3 А

Основы твердотельного реле

: работа, характеристики и структура

Твердотельное реле (SSR) – это бесконтактный переключатель, состоящий из микроэлектронных схем, дискретных электронных устройств и силовых электронных силовых устройств.Изолирующее устройство используется для обеспечения изоляции между контрольным концом и концом нагрузки. Входная клемма твердотельного реле использует крошечный управляющий сигнал для непосредственного управления большой токовой нагрузкой.

Каталог

Ⅰ Введение

Твердотельное реле – это новый тип бесконтактного переключающего устройства, состоящего из твердотельных электронных компонентов. Он использует характеристики переключения электронных компонентов (таких как переключающие транзисторы, симисторы и другие полупроводниковые устройства), которые могут достигать цели замыкания и размыкания цепи без контакта и искры, поэтому его также называют «бесконтактным переключателем».Твердотельное реле – это активное устройство с четырьмя выводами, два из которых являются выводами управления входом, а два других вывода – выводами, управляемыми по выходу. Он имеет как усилительные, так и управляющие функции, а также функции изоляции, которые очень подходят для управления мощными переключающими приводами. По сравнению с электромагнитными реле, оно имеет более высокую надежность, отсутствие контакта, длительный срок службы, высокую скорость и меньшее количество помех для внешнего мира. Он получил широкое распространение.

Ⅱ Принцип работы

SSR можно разделить на тип переменного и постоянного тока в зависимости от случая использования.Они используются в качестве переключателей нагрузки в источниках питания переменного или постоянного тока и не могут быть смешаны. Ниже в качестве примера показан принцип работы SSR переменного тока. На рисунке 1 представлена блок-схема принципа его работы. Компоненты ～ ④ на Рисунке 1 составляют основной корпус SSR переменного тока. В целом ТТР имеет только две входные клеммы (A и B) и две выходные клеммы (C и D), это четырехконтактное устройство.

Рисунок 1. Блок-схема принципа работы SSR

Во время работы, пока определенный управляющий сигнал добавлен к A и B, «включено» и «выключено» между двумя концами C и D можно контролировать, и можно реализовать функцию «переключателя».Функция схемы связи заключается в обеспечении канала между входными / выходными клеммами для входного управляющего сигнала с клемм A и B, но электрически разъединяет (электрическое) соединение между входной клеммой и выходной клеммой в SSR, чтобы предотвратить выходной терминал от воздействия на входной терминал. Компонент, используемый в схеме связи, представляет собой «оптический ответвитель», который является чувствительным, имеет высокую скорость отклика и имеет высокий уровень изоляции (выдерживаемого напряжения) между входными и выходными клеммами.Поскольку нагрузка на входной клемме представляет собой светоизлучающий диод, это позволяет входной клемме SSR легко согласовывать уровень входного сигнала и может быть напрямую подключен к выходному интерфейсу компьютера во время использования, который контролируется логическим уровнем. из «1» и «0».

Функция схемы триггера заключается в генерации триггерного сигнала, который отвечает требованиям для работы схемы переключателя ④, но поскольку в схеме переключателя нет специальной схемы управления, она будет создавать радиочастотные помехи и загрязнять мощность сетка с высокими гармониками или всплесками.Поэтому была разработана «Схема управления переходом через ноль». Так называемое «пересечение нуля» означает, что когда добавляется управляющий сигнал и напряжение переменного тока пересекает ноль, SSR находится во включенном состоянии; и когда сигнал управления отключен, SSR ожидает пересечения положительного полупериода и отрицательного полупериода переменного тока, SSR находится в выключенном состоянии. Такая конструкция может предотвратить гармонические помехи высокого порядка и загрязнение электросети. Схема поглощения предназначена для предотвращения ударов и помех (или даже неисправности) симистора переключающего устройства из-за всплесков и скачков (напряжения) от источника питания.Обычно используется цепь последовательного поглощения «RC» или нелинейное сопротивление (варистор).

Ⅲ Характеристики

Твердотельное реле – это бесконтактный электронный переключатель с функцией изоляции. В процессе переключения отсутствуют механические контактные детали. Таким образом, в дополнение к тем же функциям, что и электромагнитные реле, твердотельные реле также обладают совместимостью логических цепей, устойчивостью к вибрации и механическим ударам, неограниченным количеством монтажных положений, хорошей влажностью, плесенью и коррозионной стойкостью, а также отличными характеристиками во взрывозащите и предотвращении озоновое загрязнение.Он обладает такими характеристиками, как низкая входная мощность, высокая чувствительность, низкая мощность управления, хорошая электромагнитная совместимость, низкий уровень шума и высокая рабочая частота.

(1) Внутри SSR нет механических частей, и в конструкции используется полностью герметичный метод перфузии. Таким образом, SSR обладает такими преимуществами, как виброустойчивость, коррозионная стойкость, длительный срок службы и высокая надежность, а его срок службы переключения составляет до 10,1 миллиона раз;

(2) Низкий уровень шума: SSR переменного тока использует технологию триггера по переходу через ноль, поэтому скорость нарастания напряжения dv / dt и скорость нарастания тока di / dt фактически снижаются на линии, так что SSR имеет минимальные помехи для сети при длительной эксплуатации;

(3) Время переключения короткое, около 10 мс, что может использоваться в более высокочастотных случаях;

(4) Между входной и выходной цепями используется фотоэлектрическая изоляция, а напряжение изоляции превышает 2500 В;

(5) Потребляемая мощность на входе очень низкая, совместима со схемами TTL и COMS;

(6) На выходе есть схема защиты;

(7) Высокая грузоподъемность.

1 Advantage

(1) Длительный срок службы и высокая надежность: твердотельное реле не имеет механических частей, а контактная функция выполняется твердотельными устройствами. Поскольку в нем нет движущихся частей, он может работать в условиях сильных ударов и вибрации. Из-за компонентов, составляющих твердотельное реле, присущие твердотельные реле характеристики определяют долгий срок службы и высокую надежность твердотельных реле.

Рисунок 2.твердотельное реле

(2) Высокая чувствительность, низкая мощность управления и хорошая электромагнитная совместимость: твердотельное реле имеет широкий диапазон входного напряжения и низкую мощность привода и совместимо с большинством логических интегральных схем без необходимости в буферах или драйверы.

(3) Быстрое переключение: поскольку в твердотельных реле используются твердотельные устройства, скорость переключения может варьироваться от нескольких миллисекунд до нескольких микросекунд.

(4) Небольшие электромагнитные помехи: твердотельное реле не имеет входной «катушки», нет зажигания и отскока дуги, что снижает электромагнитные помехи.Большинство выходных твердотельных реле переменного тока представляют собой переключатель нулевого напряжения, который включается при нулевом напряжении и выключается при нулевом токе, уменьшая внезапное прерывание формы волны тока, тем самым уменьшая переходный эффект переключения.

2 Недостаток

(1) Падение напряжения на лампе после включения велико, прямое падение напряжения на тиристоре или симисторе может достигать 1 ~ 2 В, а падение напряжения насыщения в высокомощном транзистор также находится между 1 ~ 2 В, и общее сопротивление трубки с силовым полевым эффектом также больше, чем контактное сопротивление механических контактов.

(2) Полупроводниковый прибор может все еще иметь ток утечки от нескольких микроампер до нескольких миллиампер после выключения, поэтому идеальная электрическая изоляция не может быть достигнута.

(3) Из-за большого падения давления в трубке потребление энергии и тепловыделение после проводимости также велики, объем твердотельного реле высокой мощности намного больше, чем у электромагнитного реле той же мощности. , и стоимость тоже выше.

(4) Температурные характеристики электронных компонентов и электронных схем имеют низкую противоинтерференционную способность, а также низкую радиационную стойкость.Без принятия эффективных мер надежность работы невысока.

Рисунок 3. полупроводниковое реле 2

(5) Полупроводниковые реле более чувствительны к перегрузке и должны быть защищены от перегрузки быстродействующим предохранителем или демпфирующей цепью RC. Нагрузка твердотельного реле, очевидно, связана с температурой окружающей среды. При повышении температуры грузоподъемность быстро падает.

(6) Основными недостатками являются падение напряжения в открытом состоянии (требуются соответствующие меры по рассеиванию тепла), ток утечки в закрытом состоянии, переменный и постоянный ток не могут использоваться повсеместно, количество контактных групп невелико.

Ⅳ Структура

Твердотельное реле состоит из трех частей: входной цепи, развязки (связи) и выходной цепи.

1 Входная цепь

В соответствии с различными типами входного напряжения входную цепь можно разделить на три типа: входная цепь постоянного тока, входная цепь переменного тока и входная цепь переменного / постоянного тока. Некоторые схемы управления входом также совместимы с TTL / CMOS, положительной и отрицательной логикой управления и функциями инверсии и могут быть легко подключены к логическим схемам TTL и MOS.

Для управляющего сигнала с фиксированным управляющим напряжением используется резистивная входная цепь. Управляющий ток гарантированно превышает 5 мА. Для управляющего сигнала с большим диапазоном изменения (например, 3 ~ 32 В) используется цепь постоянного тока, чтобы гарантировать надежную работу с током более 5 мА во всем диапазоне изменения напряжения.

2 Изолирующая муфта

Входные и выходные цепи твердотельных реле могут быть изолированы и связаны двумя способами: фотоэлектрическая связь и трансформаторная связь: в фотоэлектрической связи обычно используется фотодиод-фототранзистор, фотодиод-двунаправленный тиристор, управляемый светом, фотоэлектрический элемент и реализовать контроль изоляции стороны управления и стороны нагрузки; высокочастотная трансформаторная связь использует самовозбуждающийся высокочастотный сигнал, генерируемый входным управляющим сигналом, который направляется во вторичную обмотку, обнаруживается и выпрямляется и обрабатывается логической схемой для формирования сигнала возбуждения.

3 Выходная цепь

Выключатель питания SSR напрямую подключен к источнику питания и стороне нагрузки, чтобы реализовать двухпозиционный переключатель источника питания нагрузки. В основном используют мощные транзисторы, односторонний тиристор (тиристор или SCR), двунаправленный тиристор (Triac), силовой полевой транзистор (MOSFET), биполярный транзистор с изолированным затвором (IGBT). Выходная цепь твердотельного реле также может быть разделена на выходную цепь постоянного тока, выходную цепь переменного тока и выходную цепь переменного / постоянного тока.По типу нагрузки его можно разделить на твердотельное реле постоянного тока и твердотельное реле переменного тока. Биполярные устройства или силовые полевые транзисторы могут использоваться для выхода постоянного тока, а два тиристора или один двунаправленный тиристор обычно используются для выхода переменного тока. Твердотельное реле переменного тока можно разделить на однофазное твердотельное реле переменного тока и трехфазное твердотельное реле переменного тока. Твердотельные реле переменного тока можно разделить на произвольные твердотельные реле переменного тока и твердотельные реле переменного тока с переходом через ноль в зависимости от времени включения и выключения.

Реле – принцип работы, конструкция, типы, применение

Типы реле

У них широкий диапазон классификаций. Здесь мы классифицировали их на основе их применения следующим образом:

Классификация реле

Вспомогательные или миниатюрные реле

Вспомогательные или миниатюрные реле – это реле, которые используются в цепях управления для переключения любого устройства / цепи при выполнении некоторых условий. Это основная форма реле с катушкой и набором контактов для переключения.Они доступны в различных конфигурациях контактов.

Реле блокировки с

Реле с защелкой удерживают положение контактов неопределенное время, даже если питание катушки отключено. Он состоит из двух отдельных катушек, одна для фиксации, а другая – для отпускания. Когда ток течет через первую катушку (катушка A), York намагничивается, и якорь притягивается к сердечнику. York изготовлен из специального магнитного материала, который удерживает якорь в притянутом состоянии, даже если напряжение, приложенное к катушке, снимается.

Чтобы вернуть якорь в исходное положение, на вторую катушку (катушка B) подается напряжение. Вторая катушка намотана на Йорк таким образом, что ток, протекающий через катушку, генерирует магнитный поток, противоположный существующему полю. Это ослабляет существующее магнитное поле, и якорь высвобождается. Следовательно, контакты возвращаются в исходное положение.

Реле таймера с

Таймеры задержки являются примером реле таймера.Они сделаны таким образом, что контакты срабатывают через короткое время после подачи напряжения на катушку.

Контакторы Контакторы

используются для переключения электродвигателей, конденсаторов, осветительных нагрузок и других мощных устройств, с которыми реле не может справиться. Принцип действия контакторов такой же, как и у реле. Контакторы рассчитаны на больший ток, чем реле. У них есть специально разработанные дугогасительные камеры для смягчения электрических дуг, образующихся при переключении сильноточных нагрузок.

Контактор

Реле для станков

Они используются для логического управления оборудованием. Это электромеханические реле с большим количеством контактов. Сейчас они устарели и заменены ПЛК.

Реле перегрузки Реле перегрузки

используются для защиты электродвигателей от перегрузок и обрывов фаз. Они могут быть как электронного, так и теплового типа. В электронных реле перегрузки используются электронные схемы и трансформаторы тока для измерения тока, протекающего к двигателю, в то время как тепловые реле имеют внутри биметаллические полоски, которые деформируются, когда ток через них превышает заданные пределы.

Подробнее: Реле перегрузки – Принцип работы, типы, подключение

Реле утечки на землю

Реле утечки на землю или замыкания на землю (ELR) используется для защиты устройства или цепи от замыканий на землю, а человека – от поражения электрическим током. Он определяет утечку тока на землю и помогает безопасно изолировать цепь или устройство. Их контакты подключены к цепи отключения автоматического выключателя. ELR активирует цепь отключения, как только ток утечки превышает заданное значение, и размыкает автоматический выключатель.

Помимо вышеуказанной классификации, реле также классифицируются по типу рабочего напряжения, подаваемого на катушку, как реле постоянного и переменного тока, классифицируются по конструкции как герметичные, шарнирные, плунжерные реле и т. Д.

Основы твердотельного реле и его работа.

Надеюсь, вы прочитали мою статью про Что такое реле? Это важно в области электричества. Теперь в этой статье мы рассмотрим другие типы реле, а именно твердотельное реле .В отличие от электромеханического реле , , , реле использует магнитную катушку, пружину и электрические контакты для управления и переключения питания.

SSR (твердотельное реле) не имеет движущихся частей, вместо этого оно использует электрические и оптические свойства полупроводников для выполнения своих функций переключения. Так же, как EMR и SSR, также обеспечивает полную гальваническую развязку между входными и выходными электрическими контактами.

Твердотельное реле
и электромеханическое реле принципиально похожи по своей работе, поскольку они изолируют входную цепь низкого напряжения от выхода и его переключающих контактов.Электромеханическое реле имеет некоторые ограничения по сравнению с твердотельным реле: оно имеет более низкую скорость переключения и меньший срок службы из-за подвижных контактов.
Основы и принцип работы твердотельного реле
Что такое твердотельное реле?
A Solid-State Realy – это переключатель, состоящий из твердотельных электрических элементов, способных управлять сильноточной нагрузкой с помощью слабого токового сигнала.
Твердотельное реле
может включать и выключать цепь без физического контакта и искры благодаря характеристикам переключения таких электрических элементов, как транзистор SCR, TRIAC, и .
Твердотельное реле
имеет следующие преимущества перед электромеханическими или электромагнитными реле, такими как высокая надежность , отсутствие контакта, отсутствие искры, длительный срок службы, быстрая скорость переключения и небольшие размеры.
Принцип работы твердотельного реле Твердотельное реле
способно переключать нагрузку переменного или постоянного тока, даже некоторые из них могут переключать нагрузку как переменного, так и постоянного тока.
Давайте возьмем пример принципа работы AC SSR, используя приведенную выше схему.SSR имеет две входные клеммы и две выходные клеммы. Это четырехконтактное активное устройство.
Только определенный сигнал для A&B может управлять состоянием ВКЛ / ВЫКЛ на выходной клемме C&D и выполнять функцию переключения. Схема связи играет важную роль в обеспечении соединения между входными и выходными клеммами.
Оптопара используется в качестве компонента в цепи связи из-за его хорошей чувствительности, высокой скорости действия и высокого уровня развязки входа и выхода.
Схема запуска обеспечивает необходимый сигнал запуска для управления схемой переключения. Благодаря использованию специальных схем управления, таких как контроль перехода через нуль, схема устраняет радиочастотные помехи.
Характеристики твердотельного реле
⇒ SSR не имеют движущихся частей, поэтому не изнашиваются и обладают такими преимуществами, как виброустойчивость, коррозионная стойкость, долгий срок службы и высокая надежность.
⇒ В ТТР переменного тока используется схема управления переходом через ноль, которая, безусловно, снижает уровень шума и делает минимальные помехи ТТР источнику питания при длительной работе.
⇒ Короткое время переключения, SSR можно использовать в высокочастотных приложениях.
⇒ Высокая изоляция за счет оптических изоляционных свойств.
⇒ Низкое энергопотребление.
⇒ Высокая грузоподъемность
Надеюсь, вам понравилась эта статья о твердотельном реле. Если вам понравилась эта статья, оставьте отзыв в разделе комментариев ниже.
Предлагаю вам больше статей о программируемом логическом контроллере .
⇒ Что такое ПЛК? Как это работает?
⇒ Поглощение против источника в ПЛК
⇒ Команды битовой логики
⇒ Таймер ПЛК и счетчик ПЛК
⇒ Замкнутый или открытый контур
⇒ Блоки программирования ПЛК
Вы можете прочитать больше статей о контрольно-измерительных приборах и найти книги, которые расширят ваши знания в области контрольно-измерительных приборов ⇒
Связанные
.

Твердотельное реле принцип работы: Твердотельные реле. Принцип работы, классификация и их преимущества. | RuAut

Твердотельные реле принцип работы, разновидности, достоинства и недостатки

Устройство твердотельного реле

Разновидности твердотельных реле

Достоинства и недостатки твердотельных реле

Твердотельные реле. Устройство и работа. Виды и особенности

Принцип действия и особенности конструкции

Имеется множество разных видов таких реле, отличающихся своими особенностями напряжения коммутации и контроля:

По виду нагрузки реле разделяют на:

По методам коммутации реле делятся:

По конструктивным особенностям реле делятся:

Преимущества

Недостатки

Твердотельные реле применяются очень широко. Они работают там, где необходимо подключать индуктивную нагрузку.

При выборе рекомендуется учитывать такие свойства реле:

Для защиты реле от неисправностей рекомендуется применять специальные предохранители. Имеется несколько видов предохранителей для защиты твердотельных реле:

Похожие темы:

Твердотельное реле: схема, принцип работы, подключение

Оглавление:

Твердотельное реле – принцип работы

Преимущества и сфера использования твердотельного реле

Разновидности твердотельных реле

Выбор и покупка твердотельного реле

Особенности подключения твердотельного реле

Твердотельное реле (SSR) | LAZY SMART

Реле твердотельное однофазное

Реле твердотельное трёхфазное

принцип работы, виды, схема подключения

Принцип работы

Область применения и преимущества

Основные виды

Особенности подключения

Твердотельное реле: принцип работы, схема подключения

Принцип действия

Виды устройства

Сферы применения

Преимущества использования

Как выбрать полупроводниковое устройство?

схема подключения, устройство, характеристики и управление

Принцип работы

Известные модели

Расшифровка

Особенности работы с устройством

Преимущества и недостатки

Области применения

Классификация твердотельных реле

Советы по выбору

Схемы подключения

Как работают твердотельные реле?

Введение в твердотельные реле

ВВЕДЕНИЕ:

СОДЕРЖАНИЕ

§1. Что такое твердотельное реле (SSR)

§2. Какова структура твердотельных реле

Входная цепь:

Цепь управления:

1. Изолированная цепь связи:

2. Функциональная схема:

3. Схема запуска:

Выходная цепь:

§3. Символ твердотельного реле

§4. Какие бывают типы твердотельных реле

1. Тип источника питания нагрузки:

1.1 DC-SSR:

1.2 AC-SSR:

1.2.1 Режим запуска управления:

1.2.2 Фаза:

1.2.3 Компонент переключателя:

2. Форма ввода / вывода:

3. Тип переключателя:

4. Изоляция / соединение:

5. Структура схемы:

6. Производительность:

7. Монтаж:

8. Приложение:

§5. Каковы основные параметры твердотельных реле

Входные параметры:

Диапазон входного напряжения / входной ток:

Напряжение включения / Напряжение выключения:

Напряжение перехода через нуль:
