Что является хорошей альтернативой для операционного усилителя UA741 в хобби-проектах?
В дополнение к списку критериев Энди, я добавлю, что большую часть времени один из обычных подозреваемых справится хорошо.
Например:
- MCP6002 хороший. Грязь дешевая (мешок 10 стоит 3 €). Это ваш отвратительный операционный усилитель CMOS. Он медленный, поэтому он не будет колебаться на макете, имеет Rail-Rail In / Out, общий режим ввода даже немного выходит за пределы рельсов. Низкая мощность тоже. Конечно, производительность – это не то, что нужно, но она достаточно хороша для многих целей.
Микрочип делает операционные усилители? Ну, да. У них есть целая линейка КМОП-операционных усилителей, которые не делают абсолютно ничего впечатляющего, кроме того, что они дешевые, RRIO, маломощные, низковольтные. Они работают на 3,3 В и 5 В, поэтому хорошо подходят для Arduino, Pi и т. Д. Если вы хотите быстрее, попробуйте MCP6292 (10 МГц).
Хорошая вещь с этими дешевыми и непристойными КМОП-операционными усилителями заключается в том, что они хорошо работают на напряжениях батареи, и у них нет ошибок LM358, как, например, общий режим ввода, идущий на GND, но не VCC, или выход, который “вроде как способен перейти на 0 В, но только если ему никогда не придется потопить ток »и тому подобное.
Да, есть другие операционные усилители RRIO за $ 0,50, которые бы отвечали всем требованиям. Хочу ли я потратить 2 часа на выбор операционного усилителя 50c для хобби-проекта, когда я знаю, что этот будет работать? Возможно нет…
Также стоимость. Для любителей, хобби, вы будете часами раскладывать эту доску, поэтому, когда нужно выступление, не стоит экономить на деталях! Получите операционный усилитель за 3 доллара, если он избавит вас от головной боли, он хорошо вложен …
Например, если вы хотите отфильтровать и буферизовать ЦАП или ШИМ от Arduino и получить выход 0-5 В, нет оправдания использованию операционного усилителя, которому необходимо отрицательное напряжение питания, когда вы получили операционные усилители 30c RRIO, которые будут выполнять эту работу. только с питанием 5В!
Аудио, например: если вам нужно дешево, NE5532. Если вам нужно высокое качество, OPA1642, OPA1652, LME49720 и другие в тех же семьях очень хороши.
analogsystemsrf Микрочип также продает операционный усилитель 6V01 autoZero со смещением + -1 мкВ.
Pepijn
Спасибо за предоставление решения вместо списка других проблем. Определенно заказываю сумку MCP6002 по моему следующему заказу, и попробую некоторые из аудио позже. Забавный факт: вчера я столкнулся с проблемой не очень нулевой под нагрузкой с LM358.
Энди ака
@Pepijn дьявол в деталях – посмотрите и поймите рисунок 2-14 таблицы данных для MCP6002. Величина выходного тока также включает ток по линии обратной связи, поэтому будьте осторожны, полагая, что эта часть может быть лучше, чем LM358 на выходах низкого напряжения. Типичные цифры показывают, что 358, по крайней мере, вдвое лучше, чем 6002. Поэтому в моем ответе перечислены проблемы, чтобы те, кто учатся, понимали подводные камни.
peufeu
Да, это КМОП-операционный усилитель, поэтому отсутствие токового шума, резисторы с низким значением обратной связи здесь бесполезны … То же самое, если вы хотите малую мощность!
Частотная характеристика uA741. OrCAD PSpice. Анализ электрических цепей
Читайте также
Общая характеристика
Общая характеристика
Технология, заложенная в Virtual PC, была разработана компанией Connectix, однако компания Microsoft в очередной раз продемонстрировала чутье на удачные технологические решения и в начале 2003 года приобрела права на Virtual PC.
В ноябре 2003 появилась доработанная и
Общая характеристика
Общая характеристика В настоящее время семейство продуктов от VMware, предназначенных для создания виртуальных машин и управления ими, насчитывает несколько представителей:? VMware Workstation — приложение для «настольных» систем, обеспечивающее создание «обычных» виртуальных
Общая характеристика
Общая характеристика В настоящее время компания Parallels предлагает три продукта, предназначенные для создания виртуальных машин и управления ими:? Parallels Workstation — настольное приложение для создания виртуальных машин (в том числе объединенных в локальную сеть) в пределах
Сравнительная характеристика Gizmo и Skype
Сравнительная характеристика Gizmo и Skype Давайте рассмотрим сравнительную характеристику этих двух программ, так легче будет понять, чем они отличаются:? Передача звука — реализована и в Skype, и в Gizmo, однако в Gizmo имеется возможность записывать текущий разговор в файл, а в Skype
Частотная характеристика усилителя на полевых транзисторах
Частотная характеристика усилителя на полевых транзисторах При использовании усилителя на полевом транзисторе в широком диапазоне частот необходимо учитывать внутренние емкости транзисторов.
На рис. 3.33 приведена модель усилителя с общим истоком (ОИ), включающая
Амплитудно-частотная характеристика операционного усилителя
Амплитудно-частотная характеристика операционного усилителя При получении частотных характеристик ОУ следует использовать модель, учитывающую изменение его параметров при увеличении частоты. Для ОУ с типовыми характеристиками мы предлагаем модель, представленную на
Передаточная характеристика дифференциального усилителя
Передаточная характеристика дифференциального усилителя Важным аспектом при работе с дифференциальным усилителем является исследование его передаточной характеристики. Использование встроенной модели для транзистора облегчает эту задачу. Поскольку нас интересует
Амплитудно-частотная характеристика операционных усилителей
Амплитудно-частотная характеристика операционных усилителей
Модель ОУ на рис.
5.8 достаточно проста, чтобы использовать ее в Capture, но она хороша при изучении ОУ, поскольку при схемотехническом анализе позволяет лучше понять процессы в ОУ. Используем схему на рис. 5.9 в
Компонент uA741
Компонент uA741 На рис. 5.9 мы использовали нашу собственную модель для ОУ, чтобы проверить частотную характеристику. Модель очень хороша для изучения частотных характеристик, но она не отражает свойств многочисленных реальных компонентов.Схемные решения для реальных ОУ
Использование uA741 в качестве детектора уровня
Использование uA741 в качестве детектора уровня
Схема на рис. 16.17 используется в качестве детектора уровня входного напряжения V1. Создайте эту схему в Capture с именем leveldet. Используйте VPWL для V1, VDC для Vref=3 В, V+=9 В и V–=9 В.
Затем добавьте в схему резистор RL=4,8 кОм и заземление. При
Сводная характеристика MBR-объектов
Сводная характеристика MBR-объектов Вы имели возможность убедиться в том, что для конфигурации MBV-объек-тов долгих размышлений не потребуется: нужно просто применить атрибут [Serializable], чтобы позволить отправку копий соответствующего типа в домен приложения клиента. С этого
Общая характеристика программы
Общая характеристика программы В программе реализована поддержка OLE 2.0 и технологии перетаскивания. Вы можете перетаскивать формулы в документ Word прямо из окна программы, а также редактировать их там.В полной версии MathType доступен набор высококачественных шрифтов, есть
Краткая характеристика хакеров
Краткая характеристика хакеров
Многие люди все еще имеют странные представления о хакерах.
Типичный хакер, по их мнению, — это молодой, необычайно яркий и патологически асоциальный мужчина. Часто он одержим манией — работает всю ночь над своими новейшими блестящими
Краткая характеристика политики PKI
Краткая характеристика политики PKI Реальной альтернативой объемным документам, подробно описывающим политику PKI, может стать краткая характеристика политики – документ PDS (PKI Disclosure Statement) [10]. Документ PDS возник как проект группы инженерной поддержки Интернета IETF, затем
Краткая характеристика
Краткая характеристика Краткая характеристика задает общее направление и цель подготовки предложений, отражает даты крайних сроков представления документов и общую контактную информацию. Этот раздел позволяет поставщику быстро оценить, какие ресурсы необходимы для
Краткая характеристика лирического героя
Краткая характеристика лирического героя – База, база! Я Хабибулин.
Кто я?
Из анекдота
Я написал свою первую программу в 1973 году. Правда, понимание того, как это делать лучше, пришло ко мне гораздо позже.Советские времена были благословенны для автоматизаторов. По причине
| 10. фев Задержан Задержан | Houston в San Francisco Houston 07:00 CST Houston (IAH / KIAH) 07:00 CST | San Francisco 09:12 PST San Francisco (SFO / KSFO) 09:12 PST | |||
| 09. фев Приземлился Приземлился | Houston в San Francisco Houston на 6 мин позже на 6 мин позже Houston (IAH / KIAH)07:00 CST | San Francisco на 15 мин раньше на 15 мин раньше San Francisco (SFO / KSFO)09:12 PST | 07:06 на 6 мин позже | 08:56 на 15 мин раньше | |
08. фев Приземлился Приземлился | Houston в San Francisco Houston на 13 мин позже на 13 мин позже Houston (IAH / KIAH)07:00 CST | San Francisco Вовремя Вовремя San Francisco (SFO / KSFO)09:12 PST | 07:13 на 13 мин позже | 09:11 Вовремя | |
| 07. фев Приземлился Приземлился | Houston в San Francisco Houston на 7 мин раньше на 7 мин раньше Houston (IAH / KIAH)07:00 CST | San Francisco на 27 мин раньше на 27 мин раньше San Francisco (SFO / KSFO)09:12 PST | 06:52 на 7 мин раньше | 08:44 на 27 мин раньше | |
| 06. фев Приземлился Приземлился | Houston в San Francisco Houston на 11 мин позже на 11 мин позже Houston (IAH / KIAH)07:00 CST | San Francisco на 2 мин раньше на 2 мин раньше San Francisco (SFO / KSFO)09:12 PST | 07:11 на 11 мин позже | 09:09 на 2 мин раньше |
Генератор прямоугольных импульсов с регулируемой частотой на uA741
Прямоугольные импульсы, имеющие широкий диапазон частот и скважности могут быть получены с помощью операционного усилителя uA741.
Схема такого генератора прямоугольных импульсов приведена ниже.
На схеме конденсатор С1 и R1 образует время задающую цепь. Резисторы R2 и R3 образуют делитель напряжения, который подает фиксированную часть выходного напряжения на не инвертирующий вывод ОУ в качестве опорного напряжения.
Генератор прямоугольных импульсов с регулируемой частотой. Описание работы
Первоначально напряжение на конденсаторе С1 будет равно нулю, а выход операционного усилителя будет высоким. В результате этого конденсатор C1 начинает заряжаться от положительного напряжения через потенциометр R1.
Когда конденсатор C1 зарядиться до уровня, при котором напряжение на инвертирующем выводе операционного усилителя станет выше напряжения на не инвертирующем, выход операционного усилителя переключиться на отрицательный.
При этом конденсатор быстро разрядиться через R1, а затем начинает заряжаться к отрицательному полюсу. Когда С1 зарядиться от отрицательного напряжения, так что напряжение на инвертирующем выводе будет более отрицательный, чем на не инвертирующем, выход усилителя переключиться на положительный.
Теперь конденсатор быстро разрядиться через R1 и начинает заряжаться от положительного полюса. Этот цикл будет повторяться бесконечно, и его результатом будет непрерывный меандр на выходе амплитудой от + Vcc и до -Vcc.
Период колебания генератора прямоугольных импульсов может быть выражен с помощью следующего уравнения:
Как правило, сопротивление R3 делают равным R2. Тогда уравнение для периода может быть упрощено:
Т = 2.1976R1C1
Частота может быть определена по формуле: F = 1 / T
Теперь немного об операционном усилителе uA741
Операционный усилитель uA741 является очень популярной микросхемой, которая может быть использована во многих схемах.
ОУ LM741 выпускается в 8 контактном пластиковом корпусе DIP, содержащий один усилитель.
Операционный усилитель uA741может применяться в различных электронных схемах, таких как: дифференциатор, интегратор, сумматор, вычитатель, дифференциальный усилитель, предусилитель, генератор частоты и т.
д.
Хотя uA741, как правило, работает от двухполярного источника питания, но он так же с успехом может работать и от однополярного.
Назначение выводов uA741 показано на следующем рисунке:
Диапазон напряжения питания uA741 составляет от +/- 5 до +/- 18 вольт.
Номер контакта 1 и 5 предназначены для настройки нулевого смещения. Это может быть сделано путем подключения переменного резистора на 10K к контактам 1 и 2, а движок резистора к контакту 4.
Максимальная мощность рассеивания uA741 составляет 500 мВт.
circuitstoday.com
UA741 Распиновка микросхемы операционного усилителя, характеристики, эквивалент и техническое описание
Конфигурация контактовНомер контакта | Имя контакта | Описание |
1,5 | Смещение N1, N2 | Используется для установки напряжения смещения, если требуется |
2 | Инвертирующий вход (IN-) | Инвертирующий штифт операционного усилителя |
3 | Неинвертирующий вход (IN +) | Неинвертирующий штифт операционного усилителя |
4 | Vcc- | Подключен к отрицательной шине или заземлению |
6 | Выход | Выходной контакт операционного усилителя |
7 | Vcc + | Подключен к плюсовой шине напряжения питания |
8 | NC | Нет связи |
- Напряжение питания: ± 18 В
- Дифференциальное входное напряжение: ± 15 В
- CMRR: 90 дБ
- Дифференциальное усиление напряжения: 200 В / мВ
- Ток питания: 1.
5 мА - Доступен в 8-контактных корпусах PDIP, SOIC и VSSOP
5 мАCA3140
Альтернативные операционные усилителиLM4871, AD620, IC6283, JRC4558, TL081, LF351N, MC33171N
Где использовать операционный усилитель UA741 Если вы уже довольно давно занимаетесь электроникой и начали с операционного усилителя , то вы наверняка встретили название UA741 .Это однопакетный операционный усилитель, который уже довольно давно широко используется инженерами и студентами. Этот операционный усилитель можно использовать во многих приложениях общего назначения, таких как повторитель напряжения, буферы, компараторы, усилители, сумматоры и многое другое. Так что, если вы ищете простой старый операционный усилитель только для некоторой базовой схемы, эта микросхема может быть для вас правильным выбором.
Несмотря на то, что существуют десятки других операционных усилителей с передовыми технологиями, UA741 по-прежнему кажется лучшим выбором для многих инженеров из-за его надежных свойств.
Как использовать UA741 ICUA741 IC очень похож на операционный усилитель LM324, и LM324 может считаться преемником UA741.Основное отличие состоит в том, что LM324 имеет два операционных усилителя внутри корпуса, что делает его более экономичным и компактным. Если вам интересно узнать о нескольких схемах применения этой ИС, вы можете прочитать, как используется LM324, поскольку обе ИС имеют одинаковые Приложения.
Помимо этой примечательной уникальной особенности операционного усилителя UA741 является то, что он имеет два смещенных контакта (контакт 1 и контакт 5). Эти два контакта можно использовать для исправления ошибки смещения операционного усилителя. То есть, когда разница напряжений между инвертирующим и неинвертирующим выводами равна нулю, выходное напряжение операционного усилителя также должно быть нулевым.
В противном случае это считается ошибкой смещения и может быть снова обнулено путем подачи напряжения смещения через контакты смещения, которое аннулирует ошибку.
Операционные усилители, как мы знаем, являются рабочей лошадкой для большинства электронных схем. Существует множество прикладных схем для операционного усилителя , каждая из которых имеет свои характеристики и значение по-своему. Но каждый проект операционных усилителей будет иметь некоторые общие конструктивные соображения или советы, которые являются общими для них, и мы обсудим их далее.
Входы: Операционные усилители известны своим высоким входным сопротивлением, что означает, что они не будут потреблять ток (или мешать) сигналу, подаваемому на входной контакт. Входной каскад операционного усилителя в основном сложен, поскольку включает в себя множество стадий.
Значение входного синфазного диапазона необходимо учитывать при подаче сигналов напряжения, потому что входное напряжение никогда не должно превышать напряжение шины, иначе это создаст условие фиксации, которое, в свою очередь, приведет к короткому замыканию напряжения питания и, таким образом, к повреждению цепи постоянно.Также разница между значениями напряжения инвертирующего и неинвертирующего выводов не должна превышать номинальное дифференциальное входное напряжение.
Выход: UA741 не является операционным усилителем Rail-to-Rail, поэтому выходное напряжение не достигнет максимального положительного или максимального отрицательного напряжения при насыщении. Оно всегда будет на ~ 2 В меньше, чем напряжение питания, это падение напряжения происходит из-за падения напряжения Vce на транзисторах, находящихся внутри операционного усилителя. Также помните, что насыщенный операционный усилитель будет потреблять больше тока и, следовательно, приведет к потере мощности.
Усиление / обратная связь : Операционные усилители известны своим очень большим усилением разомкнутого контура, но, к сожалению, это усиление сопровождается шумом, поэтому большинство схем спроектировано с использованием замкнутого контура. Система с замкнутым контуром обеспечивает обратную связь на вход, ограничивая значение усиления операционного усилителя и связанный с ним шум. Отрицательная обратная связь обычно предпочтительна, поскольку она имеет предсказуемое поведение и стабильную работу.
Приложения- Аудиомикшеры
- Переносные музыкальные плееры
- Усилители звука малой мощности
- Генератор Винбриджа
- DVD-плееры и рекордеры
- Усилители звука
UA741 datasheet – Универсальный операционный усилитель
ОПИСАНИЕ
Это высокопроизводительный операционный усилитель с высоким коэффициентом усиления без обратной связи, внутренней компенсацией, широким диапазоном синфазных помех и исключительной температурной стабильностью.
A741 защищен от короткого замыкания и позволяет обнулить напряжение смещения.
ХАРАКТЕРИСТИКИ
Внутренняя частотная компенсация Защита от короткого замыкания Превосходная температурная стабильность Высокий диапазон входного напряжения
ОПИСАНИЕ 8-контактный пластиковый двухрядный корпус (DIP) 8-контактный пластиковый двухрядный корпус (DIP) 8-контактный пластиковый двухрядный корпус (DIP) 8-контактный керамический двухрядный корпус (CERDIP) 8-контактный керамический корпус с двойным расположением выводов (CERDIP) 8-контактный корпус малого размера (SO)
SYMBOL VS Напряжение питания A741 PD Внутреннее рассеивание мощности D-корпус N-корпус F-корпус VIN ISC TA Дифференциальное входное напряжение Входное напряжение1 Выходное короткое замыкание Диапазон рабочих температур SA741C A741 TSTG TSOLD Диапазон температур хранения Температура пайки свинца (макс. 10 с) 300 C Непрерывно 22 ПАРАМЕТР V НОМ.
ЕДИНИЦА
ПРИМЕЧАНИЯ: 1.Для напряжений питания менее 15 В абсолютное максимальное входное напряжение равно напряжению питания.
= 15 В, если не указано иное. СИМВОЛ VOS VOS / T IOS Смещение тока Превышение температуры. TA = + 125C TA = -55C IOS / T IBIAS Входной ток смещения Превышение температуры. TA = + 125C TA = -55C IB / T RL = 10k VOUT Размах выходного напряжения RL = 2k, перегрев RL = 2k, VO = 10V AVOL Коэффициент усиления напряжения большого сигнала Диапазон регулировки напряжения смещения RS10k PSRR Коэффициент подавления напряжения питания RS10k, перегрев CMRR Коэффициент подавления синфазного сигнала Over temp.ICC VIN RIN PD ROUT ISC Ток питания Диапазон входного напряжения Входное сопротивление Потребляемая мощность Выходное сопротивление Выходной ток короткого замыкания TA = -55C (A741, перегрев) мВт мА V / V RL = 2k, VO = 10V, перегрев В / мВ мВ В / В В В / мВ ПАРАМЕТР Напряжение смещения УСЛОВИЯ ИСПЫТАНИЯ RS = 10k RS = 10k, перегрев A741 Min Typ Max Min A741C Typ 2,0 Max 6,0 7,5 UNIT мВ В / C nA pA / C nA nA / C В
= 15 В, если не указано иное.
СИМВОЛ VOS Напряжение смещения VOS / T IOS Ток смещения IOS / T IBIAS Входной ток смещения IB / T RL = 10k VOUT Размах выходного напряжения RL = 2k, превышение температуры.RL = 2k, VO = 10V AVOL Коэффициент усиления по напряжению большого сигнала RL = 2k, VO = 10V, перегрев Диапазон регулировки напряжения смещения PSRR CMRR VIN RIN Pd ROUT ISC Коэффициент подавления напряжения питания Коэффициент подавления синфазного напряжения Диапазон входного напряжения Входное сопротивление Потребляемая мощность Выходное сопротивление Выходной ток короткого замыкания Перегрев RS10k В / мВ мВ В / В мА В В / мВ 12 Перегрев 1 14 Превышение темп. УСЛОВИЯ ИСПЫТАНИЯ ПАРАМЕТРОВ RS = 10k RS = 10k, превышение температуры SA741C Мин. Тип 2,0 Макс. 6,0 7,5 ЕДИНИЦЫ мВ В / C nA pA / C nA nA / C V
= 15 В, если не указано иное.СИМВОЛ RIN CIN ПАРАМЕТР Сопротивление параллельного входа Параллельная входная емкость Единичное усиление Частота кроссовера Единичный коэффициент усиления tR SR Время нарастания Выброс Скорость нарастания RL2k, VIN = 10 В УСЛОВИЯ ТЕСТА Разомкнутый контур, f = 20 Гц Разомкнутый контур, f = 20 Гц Разомкнутый контур s % В / с A741, A741C Мин.
1,4 1,0 Макс. Тип. UNIT M пФ МГц
UA741 Техническое описание и назначение выводов – Операционный усилитель общего назначения
Операционный усилитель UA741 относится к разновидности высокопроизводительных операционных усилителей общего назначения, состоящих из одного кремниевого чипа с высоким диапазоном входного синфазного напряжения (HCMIVR).Устойчивость к короткому замыканию, подстройка напряжения смещения и стабильность единичного усиления делают UA741 полезным для многих приложений, таких как повторитель напряжения, буферы, компараторы, усилители, сумматоры и многое другое. Большой диапазон входного синфазного напряжения и отсутствие фиксации делают усилитель идеальным для применения в качестве повторителя напряжения. Его внутренняя частотная компенсация обеспечивает стабильность без внешних компонентов.
UA741C IC – популярный операционный усилитель с рабочей температурой от 0 ° C до 70 ° C и возможностью обнуления напряжения смещения.Потенциометр с низким значением может быть подключен между входами нулевого смещения для обнуления напряжения смещения.
UA741 Лист данных
Согласно техническому паспорту UA741, он включает:
Защита от короткого замыкания
Возможность нулевого смещения напряжения
Большие диапазоны синфазного и дифференциального напряжения
Не требуется компенсация частоты
Нет фиксации
Операционный усилитель UA741 используется в широком диапазоне схем, наиболее распространенные приложения:
DVD-рекордеры и плееры
Аудиомикшеры Pro
Портативные музыкальные плееры
Усилители звука малой мощности
Генератор Винбриджа
Усилители звука
Щелкните, чтобы просмотреть и загрузить UA741 PDF Datasheet.
UA741 Распиновка
UA741 имеет всего 8 контактов. Однако вам нужно знать функции каждого контакта, прежде чем он сможет работать лучше для вас.
Распиновка UA741 показана на рисунке ниже:
и конфигурации контактов UA741 перечислены ниже:
Контакт 1, Смещение N1, Используется для установки напряжения смещения при необходимости
Контакт 2, Инвертирующий вход (IN-), Инвертирующий контакт операционного усилителя
Контакт 3, Не – Инвертирующий вход (IN +), неинвертирующий контакт операционного усилителя
, контакт 4, Vcc-, подключен к отрицательной шине или заземлению
Контакт 5, смещение N2, используется для установки напряжения смещения при необходимости
Контакт 6, выход, Выходной контакт операционного усилителя
Контакт 7, Vcc +, подключен к положительной шине напряжения питания
Контакт 8, NC, нет подключения
UA741 Схема
Принципиальная схема может помочь нам лучше понять, как компонент или микросхема используется и работает в схемах.
Это ссылка, чтобы заставить их работать в реальной цепи.
Следующая принципиальная схема UA741 является образцом для справки.
UA741 эквивалент / замена
Аналогом микросхемы UA741 являются LM4871, AD620, IC6283, TL081, LF351N.
Пожалуйста, внимательно изучите их различия, сравнив таблицу данных, распиновку и приложения, прежде чем выбрать замену.
Введение в UA741 – Инженерные проекты
Здравствуйте все! Надеюсь, у вас все будет хорошо и весело.Сегодня я собираюсь подробно рассказать вам о Introduction to UA741. UA 741 – это операционный усилитель общего назначения. Этот усилитель считается идеальным для приложений повторителя напряжения, поскольку в его случае нет операций фиксации и, кроме того, он имеет высокий диапазон входного синфазного напряжения (HCMIVR). UA-741 – это высокопроизводительный операционный усилитель, состоящий из одного кремниевого чипа. UA 741 стабилен без использования внешних компонентов благодаря внутренней компенсации частоты, и это устройство защищено от короткого замыкания.
Чтобы исключить влияние напряжений смещения, мы можем использовать потенциометр / резистор небольшого номинала. UA-741 может работать при температуре от 0 градусов Цельсия до 70 градусов Цельсия. Это устройство имеет несколько различных функций, включая работу без фиксации, большие диапазоны входного синфазного напряжения, защиту от короткого замыкания, большие диапазоны дифференциального напряжения, возможность обнуления напряжений смещения. UA 741 имеет множество приложений, например Цифровые универсальные дисковые (DVD) рекордеры, аудиомикшеры, DVD-плееры и т. Д.Введение в UA741
UA741 – усилитель общего назначения. Он известен как идеальный усилитель для повторителей напряжения. UA 741 обладает хорошей стабильностью даже без использования внешних компонентов. Эта стабильность обусловлена работой без фиксации и высокими диапазонами входного синфазного напряжения. Он имеет удивительные функции, такие как защита от короткого замыкания, работа без фиксации, отсутствие частотной компенсации, возможность обнуления напряжения смещения, большие синфазные напряжения и т.
Д. Его реальные приложения включают аудиомикшеры, DVD-рекордеры, DVD-плееры и т. Д.UA-741 показан на рисунке ниже.1. Контакты UA741
- UA741 имеет в общей сложности восемь (8) контактов, каждый из которых имеет различные функции.
- Все восемь контактов вместе с их названиями показаны в таблице ниже.
2. Описание контактов UA741
- Каждый из 8 контактов имеет свои индивидуальные особенности.
- Функции, связанные с каждым контактом, приведены в таблице ниже.
3. Распиновка UA741
- Распиновка любого оборудования с пометкой помогает лучше понять пользователя.
- Полностью маркированная диаграмма UA 741 вместе с анимацией и схемой представлена ниже.
- Полная схема контактов вместе с анимацией, символьным представлением и реальным изображением UA-741 показана на рисунке ниже.
4. Пакеты UA741
- UA 741 имеет 3 типа пакетов: PDIP (8), SO (8) и SOIC (8).
- Все пакеты представлены в таблице ниже.
5. Размеры пакетов UA741
- Каждая из трех упаковок имеет разные размеры.
- Все три упаковки показаны в таблице ниже.
6. Рейтинги UA741
- Параметры любого оборудования, такие как номинальное напряжение, номинальный ток и номинальная мощность, показывают требования к мощности этого устройства, например сколько мощности, напряжения и тока требуется для его работы.
- UA 741 Номинальные значения тока, напряжения и мощности приведены в таблице ниже.
7. Схема UA741
- Схематическое изображение оборудования демонстрирует внутренние функции этого оборудования.
- Помеченная схематическая диаграмма UA-741 приведена на рисунке ниже.
8. Функции UA741
UA741 имеет несколько различных функций, указанных ниже.- Операции без фиксации.
- Высокое усиление.
- Частотная компенсация не требуется.
- Большой диапазон входного напряжения.
- Защита от короткого замыкания.
- Возможность обнуления напряжения смещения.
- Большой диапазон дифференциального напряжения.
9. Приложения UA741
UA 741 имеет множество реальных приложений, некоторые из них приведены ниже.- Генератор функций.
- Интеграторы.
- DVD-рекордеры.
- Суммирующие усилители.
- DVD-плееры.
- Активные фильтры.
- Аудиомикшеры.
- Повторители напряжения.
| 11 февраля | Хьюстон, Техас (IAH / KIAH) | 07:00 CST | Сан-Франциско, CA (SFO / KSFO) | 09:23 PST | A320 (N452UA) | Расчетный | 04h33m | ||
| 10 февраля | Houston (IA / KH) | 07:00 CST | Сан-Франциско, Калифорния (SFO / KSFO) | 09:12 PST | B738 (N11206) | Расчетное значение | 49 04h|||
| 9 февраля | Хьюстон, Техас (IAH / KIAH) | 07:00 CST | 06:50 CST | Сан-Франциско, Калифорния (SFO / KSFO) | 09:12 PST | B738 (N76516) | Приземлился 08:52 PST Время посадки получено из данных ADS-B / радара | 04h02m | |
| 8 февраля 900 Хьюстон, Техас (IAH / KIAH) | 07:00 CST | 07:01 CST | Сан-Франциско, Калифорния (SFO / KSFO) | 09:12 PST | B738 (N26232) | Приземлился 09:11 PST Время прибытия самолета к выходу на посадку, полученное из информации компании / аэропорта | 04h20m | ||
| 7 февраля | Houston, TX (IAH / KIAH) | 07:00 CST | 06:48 CST | Сан-Франциско, Калифорния (SFO / KSFO) | 09:12 PST | B738 (N77510) | Приземление 08 : 42 PST Время посадки по данным ADS-B / радара | 03h54m | |
| 6 февраля | Houston, TX (IAH / KIAH) | 07:00 CST | 06:59 CST | Сан-Франциско, Калифорния (SFO / KSFO) | 09:12 PST | B738 (N78506) | Приземлился 09:06 PST Время посадки определено по данным ADS-B / радара | 04h07m | |
| 5 февраля | Хьюстон, Техас (IAH / KIAH) | 07:00 CST | 06:48 CST | Сан-Франциско, Калифорния (SFO KSFO) | 09:12 PST | B738 (N33284) | Приземлился 09:07 PST Время прибытия самолета к выходу на посадку по данным компании / аэропорта | 04h29m | |
| Хьюстон, Техас (IAH / KIAH) | 07:00 CST | 06:54 CST | Сан-Франциско, Калифорния (SFO / KSFO) | 09:12 PST | B738 (N87512) | Приземлился 09:22 PST Время посадки получено из данных ADS-B / радара | 04h38m | ||
| 3 февраля | Houston, TX (IAH / KIA) | 07:00 CST | 06:54 CST | Сан-Франциско, Калифорния (SFO / KSFO) | 09:12 PST | B738 (N14249) | Приземл. Время посадки, полученное из данных ADS-B / радара | 03h53m | |
08:47 PSTВведение в операционный усилитель 741, характеристики, характеристики, конфигурация контактов
Мы уже подробно обсудили основы операционного усилителя, его структурную схему, символ, различные характеристики и его принципиальную схему (См .: – Операционные усилители – Операционные усилители ).В этом посте мы обсудим микросхему 741 IC, одну из наиболее популярных микросхем операционных усилителей.
О микросхеме операционного усилителя uA741
ИС 741 была разработана Дэйвом Фуллагаром из Fairchild Semiconductor в 1968 году. ИС 741 является успешным предшественником LM 101 IC, и единственная разница между ними заключалась в том, что для ИС 741 был добавлен дополнительный внутренний компенсационный конденсатор на 30 пФ. Но это простое дополнение сделало эту ИС вечнозеленой в мире электроники, и она до сих пор производится разными компаниями в разных версиях и спецификациях, а также узнаваема благодаря добавлению знаменитого номера 741 в серию.
ИС 741 разработана с использованием процесса плоской эпитаксиальной обработки (см .: – Эпитаксиальные устройства – Характеристики ). ИС идеальна для использования в качестве интегратора, суммирующего усилителя, повторителя напряжения и других основных приложений.
ИС 741 доступна на рынке в виде 8-контактного металлического корпуса, 10-контактного плоского блока, 8- или 14-контактного DIP. Конфигурация выводов для этих корпусов показана ниже.
- uA741 Конфигурация выводов IC
Максимальные номинальные значения ИС указаны для таких параметров, как напряжение питания, входное и дифференциальное входное напряжение, диапазоны температур хранения и эксплуатации, температуры паяльных штырей и продолжительность короткого замыкания на выходе.Производители советуют не превышать эти максимальные значения даже в самых неблагоприятных условиях эксплуатации.
Техническое описание микросхемы LM 741 здесь .
Эквивалентная схема или принципиальная схема 741 IC представлена в таблице данных. Эта эквивалентная схема иллюстрирует внутреннюю структуру операционного усилителя 741, а также помогает прояснить возможности и ограничения операционного усилителя. Эквивалентная схема одинакова для всех моделей 741 IC.
Технические характеристики электрических параметров для 741 IC представлены в 2 режимах.Один режим применим для нормальной работы ИС при комнатной температуре 25 ° C. Другой режим применим для промышленного диапазона температур от 0 ° C до + 70 ° C. Мы будем обсуждать все эти параметры в нормальном температурном режиме и при напряжениях питания + VCC = + 15V и -VEE = -15V. Можно также эксплуатировать 741 от одинарной шины. Обычно это делается путем повышения постоянного входного напряжения постоянного тока на неинвертирующей входной клемме примерно до половины напряжения питания с помощью сети делителя напряжения.Выходное постоянное напряжение в таких случаях составляет половину напряжения питания.
Но это не имеет значения, потому что постоянный ток может быть легко заблокирован конденсатором, позволяющим передавать на следующий каскад только сигнал переменного тока.
Характеристики 741 IC
1. Предусмотрена защита от короткого замыкания и перегрузки.
2. Теоретически выходное напряжение постоянного тока будет нулевым, если оба входа 741 IC подключены к земле. Но на практике небольшой выход постоянного тока может появиться из-за незначительных внутренних дисбалансов.Обычно это незаметно в обычных приложениях. Но в критических условиях выходное напряжение можно установить точно на ноль, подключив потенциометр 10K между клеммами, помеченными как «смещение-ноль».
3. Низкое энергопотребление.
4. Большой диапазон отклонения синфазного сигнала (CMRR) и дифференциального напряжения.
5. Внешняя частотная компенсация не требуется. Также не требуется никакой внешней компенсации фазовой составляющей. Это упрощает конструкцию схемы и сводит к минимуму количество используемых компонентов.
6. Нет проблем с фиксацией.
Основные характеристики 741 IC
1. Входное напряжение смещения
Входное напряжение смещения – это напряжение, которое прикладывается между двумя входными клеммами операционного усилителя для обнуления выходного сигнала. Рисунок показан ниже.
- Входное смещение напряжения ОУ 741 IC
На рисунке V1 и V2 – входные напряжения постоянного тока, Ra – приложенное сопротивление. Входное напряжение смещения Vio может иметь положительное или отрицательное значение.Поэтому его абсолютное значение указано в таблице данных. Всегда лучше иметь меньшие значения входного напряжения смещения, и это указывает на лучшее согласование входных клемм. Наименьшие значения – 15 мкВ для идеального прецизионного операционного усилителя и максимальное значение для 6 мВ постоянного тока.
2. Входной ток смещения
Входной ток смещения – это алгебраическая разница между токами на инвертирующих и неинвертирующих клеммах.
Входной ток смещения, Iio = | Ib1 – Ib2 |
Ib1 – неинвертирующий входной ток
Ib2 – Инверсия входного тока
Максимальное значение входного тока смещения для 741 IC составляет 200 нА.Это значение уменьшается по мере улучшения согласования между двумя входными клеммами и может уменьшиться почти до 6 нА.
3. Входной ток Bis
Входной ток смещения – это среднее значение инвертирующего и неинвертирующего тока.
Входной ток смещения, Ib = (Ib1 + Ib2) / 2
- Входной ток смещения операционного усилителя 741IC
Максимальный входной ток смещения составляет 500 нА, а минимальное значение составляет ± 7 нА.
4. Дифференциальное входное сопротивление
Дифференциальное входное сопротивление – это эквивалентное сопротивление, которое измеряется на любой из входных клемм, когда другая клемма остается подключенной к земле.Значение для 741 IC может достигать 2 мегаом.
5. Входная емкость
Входная емкость – это эквивалентная емкость, которую мы измеряем на любой из входных клемм, оставив другую клемму подключенной к земле. Типичное значение для 741 IC составляет 1,4 пФ.
6. Диапазон регулировки напряжения смещения
Операционный усилитель имеет контакты 1 и 5, помеченные как нулевое смещение для определения диапазона регулировки напряжения смещения. Это можно выяснить, подключив POT на 10 кОм между контактом 1 (отрицательное смещение ноль) и контактом 5 (положительное смещение нуля), и очиститель порта должен быть подключен к земле.Изменяя значение POT, выходное напряжение смещения можно уменьшить до 0 В. Диапазон, в котором изменяется POT для получения входного напряжения смещения, является диапазоном регулировки напряжения смещения. Для микросхемы 741 IC типичное значение составляет ± 15 мВ.
7. Диапазон входного напряжения
Одно и то же напряжение, приложенное к обоим входным клеммам 741 IC, называется синфазным напряжением, а операционный усилитель имеет синфазную конфигурацию.
Диапазон входного напряжения для 741 IC составляет ± 13 В.Это указывает на то, что синфазное напряжение для 741 IC может достигать + 13 В и всего -13 В без нарушения правильной работы ИС. Также можно сказать, что диапазон входного напряжения – это диапазон синфазных напряжений, в которых применяются напряжения смещения. Этот метод обычно используется для определения степени согласования между инвертирующими и неинвертирующими клеммами.

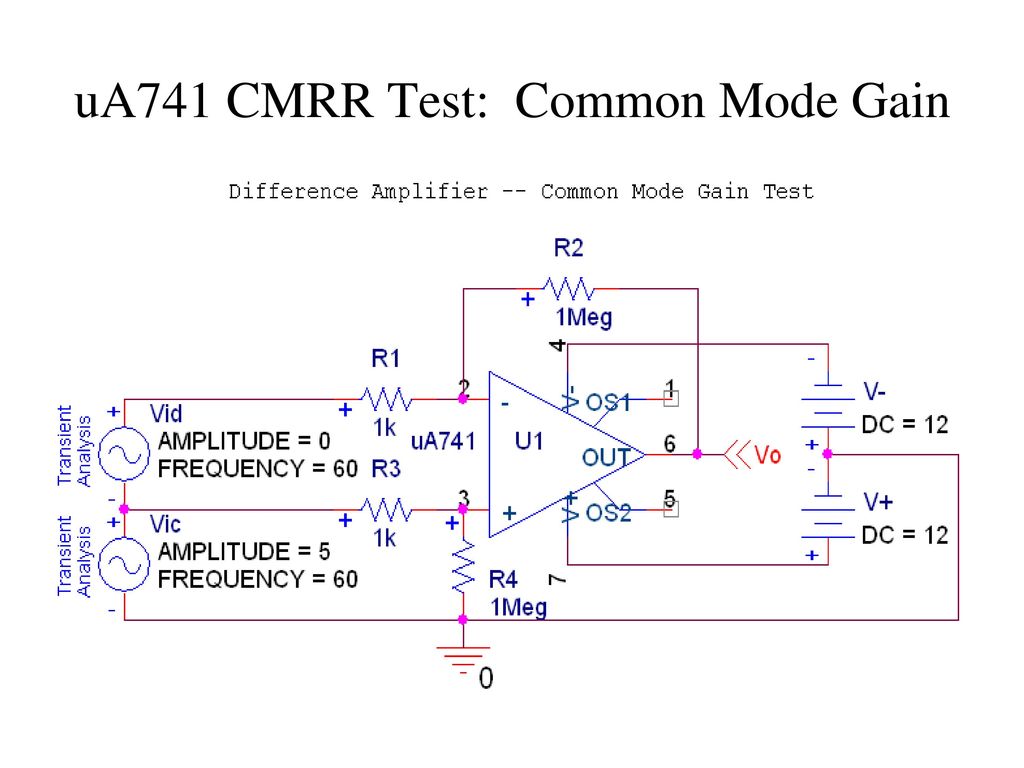

8. Коэффициент подавления синфазного сигнала (CMRR)
CMRR – это отношение усиления дифференциального напряжения к усилению синфазного напряжения.
CMRR = коэффициент усиления дифференциального напряжения (Ad) / коэффициент усиления синфазного напряжения (Acm)
Если значение CMRR высокое, соответствие между двумя входными клеммами лучше. Для 741IC CMRR составляет 90 дБ.
9. Коэффициент подавления питающего напряжения (SVRR)
Изменение напряжения смещения операционного усилителя, вызванное колебаниями напряжения питания, называется SVRR.
Изменение напряжения питания может быть обозначено dV, а соответствующее изменение входного напряжения ffset может быть обозначено dVio.
SVRR = изменение входного напряжения смещения (dVio) / изменение напряжения питания (dV)
Для 741 IC, SVRR = 150 мкВ / В.
Чем ниже значение SVRR, тем лучше будет производительность операционного усилителя.
10. Большой коэффициент усиления сигнала
Большой коэффициент усиления сигнала по напряжению – это соотношение между выходным напряжением и разностью напряжений между двумя входными клеммами.
Коэффициент усиления напряжения, A = выходное напряжение (Vo) / дифференциальное выходное напряжение (Vid)
Типичное значение усиления по напряжению большого сигнала для 741 IC составляет 200000.
11. Размах выходного напряжения
Размах выходного напряжения микросхемы 741 IC составляет 26 вольт от пика до пика и не нарушается как синусоидальная волна для входных сигналов переменного тока (то есть значение между + 13 В и -13 В), для значения сопротивления нагрузки больше или равного 2 кОм.
. Этот диапазон показывает значения положительного и отрицательного напряжений насыщения операционного усилителя. Значение размаха напряжения операционного усилителя не будет больше, чем напряжение питания + VCC и -VEE
12. Выходное сопротивление
Выходное сопротивление – это эквивалентное сопротивление, которое измеряется между выходной клеммой (контакт 6) и землей.Типичное значение выходного сопротивления 741 IC составляет 75 Ом.
13. Ток короткого замыкания на выходе
Операционный усилитель имеет встроенную защиту от короткого замыкания определенного древнего значения. Для 741 IC это значение составляет 25 мА. Но при более высоком токе ИС выйдет из строя. Никто не стал бы сознательно подключать выход операционного усилителя к земле. Но если что-то подобное будет сделано случайно, ток, протекающий через него, будет иметь большое значение. Поэтому предусмотрена защита от короткого замыкания.Для токов выше 25 мА должна быть предусмотрена внешняя защита от короткого замыкания для 741 IC.
14. Ток потребления
Ток питания – это ток, потребляемый микросхемой 741 IC от источника питания. Типичное значение питания для 741 IC составляет 2,8 мА.
15. Потребляемая мощность
Чтобы микросхема 741 IC работала должным образом, операционный усилитель должен потреблять определенную мощность в режиме покоя. Эта мощность называется потребляемой мощностью, и ее типичное значение составляет 85 мВт.
16. Переходные характеристики
Переходная характеристика – очень важный фактор, который используется при выборе операционного усилителя в приложениях переменного тока. Переходный отклик вместе с откликом в установившемся состоянии составляет общий отклик практической сети на заданный вход. Часть отклика, в которой фиксированное значение достигается непосредственно перед выходом, называется переходной характеристикой. После достижения это фиксированное значение остается на этом уровне и, таким образом, называется устойчивым состоянием.
Реакция в установившемся режиме не зависит от времени, а переходная характеристика не зависит от времени.Характеристики переходного отклика включают время нарастания и процент выброса. Переходная характеристика обратно пропорциональна ширине полосы единичного усиления операционного усилителя. При низком значении времени нарастания полоса пропускания будет высокой.
17. Скорость нарастания (SR)
Slew Rate – один из наиболее важных параметров при выборе операционных усилителей для высоких частот. SR – это максимальная скорость изменения выходного напряжения в единицу времени, выражаемая в вольтах за микросекунды.
Скорость нарастания, SR = dVo / dt
Посчитав скорость нарастания напряжения, мы можем легко определить скорость, с которой выходной сигнал операционного усилителя изменяется в ответ на изменения входной частоты.Скорость нарастания изменяется с изменением усиления по напряжению и обычно указывается как единичное усиление. Скорость нарастания операционного усилителя всегда фиксирована.
Следовательно, если требования к крутизне выходных сигналов больше, чем скорость нарастания, возникают искажения.
В случае 741 IC скорость нарастания составляет 0,5 В / мкс, что очень мало. Это одна из причин, по которой 741 IC считается не подходящим для высокочастотных приложений, таких как генераторы, компараторы и фильтры.
Лучшая цена ic ua741 – Выгодные предложения на ic ua741 от мировых продавцов ic ua741
Отличные новости !!! Вы попали по адресу ic ua741.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта микросхема ua741 вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели микросхему ua741 на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в ic ua741 и думаете о выборе аналогичного товара, AliExpress – отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.
А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово – просто слушайте миллионы наших довольных клиентов.
И, если вы новичок на AliExpress, мы откроем вам секрет.
Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны – и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести ic ua741 по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
.
