Академия «Инфинет» | Основы беспроводных сетей

Устройство, преобразующее электрический ток в электромагнитную волну, как это было показано в уроке “Основные характеристики радиоволн”, называется антенной. Кроме того, антенны преобразуют энергию электромагнитной волны в электрический ток в режиме приёма радиосигнала. Возможность использования антенны как для передачи, так и для приёма электромагнитных волн называется свойством обратимости.

Основные характеристики

Диаграмма направленности

Основной характеристикой, отражающей особенности антенн, является диаграмма направленности. Под диаграммой направленности понимают зависимость поля, создаваемого антенной на достаточно большом расстоянии, от углов наблюдения в пространстве. Как правило, диаграмму направленности изображают в полярных системах координат, рассматривая в вертикальной и горизонтальной плоскостях по отношению к плоскости Земли. Важно понимать, что диаграмма направленности демонстрирует распределение в пространстве энергии, подведённой к антенне. Примеры диаграмм направленности представлены на рисунках 1-3:

Рисунок 1 – Диаграмма направленности изотропного излучателя: а – вертикальная плоскость, б – горизонтальная плоскость, в – трёхмерное изображение

Рисунок 2 – Диаграмма направленности всенаправленного излучателя: а – вертикальная плоскость, б – горизонтальная плоскость, в – трёхмерное изображение

Рисунок 3 – Диаграмма направленности направленного излучателя: а – вертикальная плоскость, б – горизонтальная плоскость, в – трёхмерное изображение

Выраженные максимумы диаграммы направленности называют лепестками. На практике сложно реализовать направленные антенны, излучающие только в нужном направлении: как правило, излучение в рамках основного лепестка будет сопровождаться побочным – боковыми и задними лепестками:

Рисунок 4 – Диаграмма направленности с характерно выраженными лепестками излучения

Ширина основного лепестка, азимут, угол места

Под шириной луча понимают угловой сектор, внутри основного лепестка диаграммы направленности антенны, в пределах которого излучается наибольшая часть энергии сигнала. Величина измеряется по уровню половинной мощности, что соответствует снижению уровня напряжённости на 3 дБ.

Эффективная эксплуатация беспроводных систем связи достигается при выполнении условия качественной юстировки – сонаправленности основных лепестков антенн приёмника и передатчика. Для достижения этого условия, в процессе предварительного планирования и монтажа используют следующие параметры:

азимут – угол, образуемый направлением антенны и направлением на север в горизонтальной плоскости;
угол места – наклон антенны относительно горизонта в вертикальной плоскости.

Рисунок 5 – Иллюстрация понятий угла места и азимута

Уровень боковых лепестков

Параметр “уровень боковых лепестков” показывает насколько уровень бокового излучения слаб по сравнению с уровнем главного лепестка и рассчитывается по формуле:

Коэффициент защитного действия

Под коэффициентом защитного действия понимают отношение напряжённости поля, излученного антенной в главном направлении, к напряжённости поля, излучённого в противоположном направлении:

Коэффициент усиления

Антенна является пассивным устройством и передаваемый сигнал не усиливает в буквальном смысле, однако, за счёт неоднородной диаграммы направленности, устройство совершает перераспределение энергии. Перераспределение энергии позволяет на передающей стороне увеличить интенсивность излучения, а на приёмной – улучшить чувствительность по некоторым направлениям в пространстве по сравнению с изотропной антенной. Важно помнить, что перераспределение энергии осуществляется не только в направлении основного лепестка, относительно которого рассчитывается коэффициент усиления, но также и в направлении боковых и задних лепестков.

Таким образом, коэффициент усиления характеризует во сколько раз необходимо увеличить мощность на входе антенны при замене данной антенны на изотропную, чтобы значение плотности потока мощности излучаемой антенной электромагнитной волны в точке наблюдения не изменилось. Коэффициент усиления учитывает потери подводимой энергии через коэффициент полезного действия:

Коэффициент стоячей волны по напряжению

При распространении электрического тока по фидеру часть энергии может отражаться от нагрузки, в роли которой выступает антенна. Причиной является несогласованность сопротивлений фидера с нагрузкой, причём количество отражённой энергии зависит от соотношения сопротивлений. Коэффициент стоячей волны по напряжению показывает какая доля подведённой энергии будет отражаться обратно в фидер.

Например, если к антенне с входным сопротивлением 100 Ом подключается ВЧ-кабель сопротивлением 50 Ом, то КСВ=2:1, а значит половина энергии при передаче будет отражаться обратно в ВЧ-кабель.

Частотный диапазон

В уроке “Основные характеристики радиоволн” был рассмотрен механизм формирования электромагнитной волны для вибратора. При этом электрический ток, протекающий по вибратору, образовывал стоячую волну, узел которой располагался посередине, а амплитудные значения тока наблюдались на краях вибратора. Таким образом, максимальные значения напряжённости поля будут наблюдаться в случае, если длина вибратора равна половине длины волны колебаний, что свидетельствует о зависимости между длиной волны излучения и габаритами антенны. Согласно свойству обратимости, связь между длиной волны и габаритами также характерна для приёмной антенны.

В общем случае, независимо от конструктивного исполнения антенны, длина волны радиосигнала пропорциональна размерам антенны, что является одной из директив для выбора частотного диапазона при проектировании системы связи. По этой причине, одной из характеристик антенны является рабочий диапазон частот, для которого сохраняются заявленные параметры.

К примеру, широкое распространение беспроводных систем передачи данных в диапазоне 5 ГГц обусловлено небольшими размерами антенны – 6 см и приемлемыми показателями затухания.

Поляризация

Поляризация электромагнитной волны, рассматриваемая в рамках “Основные характеристики радиоволн”, определяется конструктивными особенностями и расположением используемой антенны. Важно понимать, что передающая и приёмная антенны должны быть согласованы по поляризации: на рисунке 6 представлены ситуации с согласованием (а) и рассогласованием (б) по поляризации на приёмной и передающей сторонах:

Рисунок 6 – Согласование (а) и рассогласование (б) приёмной и передающей сторон по поляризации

Поскольку электромагнитные волны ортогональных поляризаций не оказывают взаимовлияния, то возможно использования двух радиосигналов разных поляризаций в одной полосе частот. Существуют различные сценарии использования данного инструмента: увеличение пропускной способности, организация дуплексного канала связи, организация множественного доступа, повышение надёжности канала связи.

Конструктив антенн

Изотропная антенна

В теории антенн используется модель изотропной антенны, диаграмма направленности которой представляет собой сферу, представленную на рисунке 1. Создание такой антенны в реальной жизни невозможно.

Всенаправленная антенна

Используемая на практике антенна, наиболее схожая с изотропным излучателем по диаграмме направленности – всенаправленная антенна. Пример диаграммы направленности всенаправленной антенны представлен на рисунке 2, а конструктивное исполнение – на рисунке 7:

Рисунок 7 – Пример всенаправленной антенны

Направленная антенна

В отличии от рассмотренных вариантов антенн, направленные отличаются выраженным главным лепестком и имеют множество конструктивных вариантов исполнения. Пример диаграммы направленности устройства представлен на рисунке 3, конструктивное исполнение – на рисунке 8.

Может показаться, что из-за сложного конструктивного исполнения направленные антенны превосходят по своим показателям всенаправленные, однако выбор антенны напрямую зависит от решаемой задачи. Например, при построении беспроводного канала “точка-точка” следует использовать узконаправленные устройства, при построении многосекторной базовой станции – антенны с определённой шириной главного лепестка, вплоть до всенаправленной при односекторной конфигурации.

Рисунок 8 – Примеры направленных антенн

Многообразие конструктивных реализаций направленных антенн обусловлено тем, что направленные антенны шире распространены в беспроводных системах связи, чем всенаправленные. Например, в линейке компании “Инфинет” представлены решения с возможностью подключения внешней антенны и с интегрированной антенной, представляющей микрополосковую антенную решётку:

Рисунок 9 – Устройства компании “Инфинет”: а – с интегрированной антенной, б – с возможностью подключения внешней антенны

Технология формирования луча (beamforming)

Одним из видов антенн по конструктивному исполнению являются фазированные антенные решётки (ФАР), представляющие из себя матрицу излучающих элементов, соединённых между собой, как на рисунке 10. Особенность ФАР заключается в том, что, подавая на излучающие элементы сигналы с разными параметрами амплитуды и фазы, можно формировать различные диаграммы направленности. Таким образом, динамически меняя подводимые к излучающим поверхностям сигналы, можно управлять диаграммой направленности в режиме реального времени.

Рисунок 10 – Пример схемы ФАР

Основываясь на способности ФАР динамически изменять диаграмму направленности, была реализована технология формирования луча, использование которой имеет ряд преимуществ относительно антенн с фиксированной диаграммой направленности.

Рассмотрим пример, в котором к сектору базовой станции подключено два абонента и в раскрыве сектора наблюдается помеха, рисунок 11. При использовании сектора с фиксированной диаграммой направленности помеха будет оказывать негативное воздействие, ухудшая производительность базовой станции. В случае, если помеха широкополосная, то смена частотного канала не принесёт результатов, а поиск источника помех на местности является достаточно комплексной задачей, решение которой может носить длительный характер.

Рисунок 11 – Пример воздействия помехи на сектор с фиксированной диаграммой направленности

Заменим секторную антенну на устройство с технологией формирования луча, рисунок 12.

Рисунок 12 – Пример воздействия помехи на сектор с технологией формирования луча: а – обслуживание CPE1, б – обслуживание CPE2

Технология формирования луча позволяет сформировать узкую диаграмму направленности в направлении конкретного абонента, а со временем переориентировать главный лепесток в сторону других клиентских устройств. Наблюдается улучшение производительности беспроводной системы за счёт двух факторов: снижается восприимчивость к локальным помехам на сектор и увеличивается энергетика канала в сторону каждого из абонентов за счёт перераспределения энергии сектора в более узкий луч диаграммы направленности. Важным дополнением является то, что использование технологии формировании луча не требует поддержки данной технологии со стороны абонентских устройств.

Технология MIMO

Для увеличения пропускной способности систем связи или повышения надёжности, можно использовать реализации схем, в которых передача и приём осуществляются несколькими антеннами. Соседние антенны в подобных схемах необходимо изолировать для снижения корреляции за счёт пространственного, поляризационного и др. методов разнесения. Данная технология называется MIMO (Multiple Input Multiple Output).

Для пояснения принципов технологии MIMO рассмотрим схему на рисунке 13. Передатчик и приёмник используют по две антенны разной поляризации – вертикальной и горизонтальной. На передающей стороне исходный поток данных делится на два подпотока, каждый из которых отправляется в свой канал обработки и, впоследствии, передаётся через отдельную антенну. В приёмнике реализуется обратный процесс – один подпоток данных принимается через антенну горизонтальной поляризации, другой – через антенну вертикальной поляризации. После подпотоки объединяются в единый поток данных и передаются на дальнейшие звенья обработки.

Рисунок 13 – Пример использования схемы MIMO с двумя потоками

Рассмотренная на рисунке 13 схема увеличивает пропускную способность канала связи в два раза. Возможна реализация сценария использования нескольких антенн для повышения надёжности связи – в этом случае подпотоки данных передаются на меньшей скорости, сохраняя общую пропускную способность системы, либо поток данных не делится на подпотоки, а дублируется в каждом из каналов связи.

На рисунке 13 представлена схема MIMO с двумя потоками данных, но следует иметь в виду, что число потоков данных может быть произвольным и зависит от числа антенн.

Сценарии построения беспроводных систем связи

При выборе антенных устройств для беспроводной системы связи необходимо отталкиваться от условий, в которых будет разворачиваться система связи. Возможны три сценария:

беспроводная фиксированная система связи;
беспроводная мобильная система связи;
беспроводная система связи с передвижными объектами.

В фиксированных системах связи “точка-многоточка” на выделенной площадке устанавливается базовая станция с одним или несколькими секторами. Диаграмма направленности сектора при этом зависит от конфигурации базовой станции: для обеспечения кругового охвата ширина диаграммы направленности секторных антенн равна 360° при конфигурации с одним сектором, 120° – с тремя секторами, 60° – с шестью и т.д. Используются антенны с широкой диаграммой направленности, поскольку сектор работает в режиме “точка-многоточка” и должен обеспечивать подключение фиксированных абонентов на определённой территории. Абонентские устройства при этом статичны и съюстированы с сектором. Для того, чтобы снизить уровень паразитного излучения, ширину диаграммы направленности клиентского устройства выбирают достаточно узкой.

Рисунок 14 – Пример схемы беспроводной фиксированной системы связи

В мобильных системах связи, в отличие от фиксированных, абоненты могут менять местоположение, поэтому диаграммы направленности клиентских устройств, как правило, выбираются всенаправленными:

Рисунок 15 – Примеры схем беспроводных мобильных систем связи

Комбинацией рассмотренных типов систем связи является беспроводная система связи с передвижными объектами. В рамках данного сценария местоположение устройств может изменяться время от времени. При этом, в случае использования узконаправленных антенн, необходимо производить юстировку при изменении местоположения устройства, либо использовать системы с автоматическим слежением.

Рисунок 16 – Пример схемы связи с передвижными объектами

Представленная классификация беспроводных систем связи справедлива как для схем “точка-многоточка”, так и для схем “точка-точка”.

Единицы измерения

В соответствии с международной системой единиц, мощность измеряется в Ваттах:

При передаче и приёме радиосигналов, как правило, оперирует меньшими величинами, миливаттами:

Для оценки энергетики каналов связи удобно использовать безразмерную величину – децибел, которая пропорциональна десятичному логарифму отношения двух энергетических величин:

Отдельно выделяют величину децибелл-милливатт, в которой измеряемая величина нормируется относительно 1 мВт:

Как определить угол места и азимут для спутниковой антенны

Мы на OZON и теперь Яндекс Маркете

с 17 по 25 мая 2023 г – график работы с 10 до 18 часов.

Услуги

Установка антенн
Ремонт ресиверов
Обновление софта
Оформление заказа
Гарантийные условия

Полный каталог

Ресиверы Триколор
Ресиверы НТВ+
Ресиверы MTS
Ресиверы Телекарта
Ресиверы Linux
Ресиверы Ci+
Ресиверы 4К Ultra HD
Ресиверы НТВ+
Ресиверы с интернетом
Ресиверы Триколор Бу
Комплекты спутникового ТВ

Комплекты Триколор
Комплекты НТВ плюс
Комплекты МТС
Комплекты Телекарта

Спутниковые антенны
Спутниковые конвертеры
Модули условного доступа
Карты оплаты
Мультисвитчи
Приборы для настройки
Мотоподвесы
ВЧ-модуляторы
Обмен Триколор

Комнатные антенны
Уличные антенны
Автомобильные антенны

Приставки DVB-T2
Приставки DVB-C
Приставки IPTV
Приставки DVB-T2 / IPTV
HEVC 265
Приставки DVB-T2 C S2

Комплекты DVB-T2
Ответвители
Делители
Усилители
ВЧ Модуляторы
Мультисвитчи

Интернет ТВ
3g 4g антенны
USB модемы
Wi-fi роутеры
Репитеры
Wi-fi антенны

Wi-fi адаптеры
IP камеры

PLC адаптеры
Комплекты сотовой связи
Sim карты
Делители разъемы
Коаксиальный кабель

Кронштейны
Мачты
Крепежи
Кронштейны для телевизоров

Мультисвитчи
Усилители
Делители
Ответвители Diseqc
Коаксиальный кабель
Разъемы
Кабели для ТВ
Грозозащита

HDMI сплиттеры
HDMI удлинители
HDMI конвертеры
HDMI свитчи
HDMI видеостены
HDMI матрицы

Пульты
Блоки питания
ЗУ и аккумуляторы
Другое
Триколор ТВ
НТВ плюс

Телекарта
МТС
Другие спутники
Эфирное ТВ
IPTV
VIP установка
Установка 3g 4g
Усиление 3g 4g

Корзина пуста

Калькулятор усиления интернета и сотовой связи

Для точной установки спутниковой антенны Вам нужно знать : широту и долготу вашего месторасположения, спутник на который планируете настроиться, по этим параметрам и определяется угол места (насколько наклонена антенна. Поворот антенны вверх – вниз) и азимут(поворот антенны вправо – влево).Настройка антенны осуществляется поворотом вправо – влево и вверх – вниз и смотрится сигнал на спутниковом ресивере на определенной частоте.
Азимут – это угол, отложенный от направления на север по часовой стрелке.

Угол места – это угол в вертикальной плоскости между горизонталью и направлением на спутник.

г. Москва, ул. Гамалеи д.19 к.2 (м. Щукинская)

Как добраться?

Регистрация триколор

+7 (962) 944 6666

+7 (495) 729 4366

+7 (495) 778 3150

Самовывоз
Доставка
Оплата
Форум
О нас

Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Азимут и угол места для наведения спутниковой антенны

Найдите свою широту и долготу

Как сделать инклинометр

Как найти истинный север с помощью полярной звезды

Калькулятор градусов, минут, секунд

Использование магнитного компаса

Указатель разных страниц

Калькулятор диапазона SETI

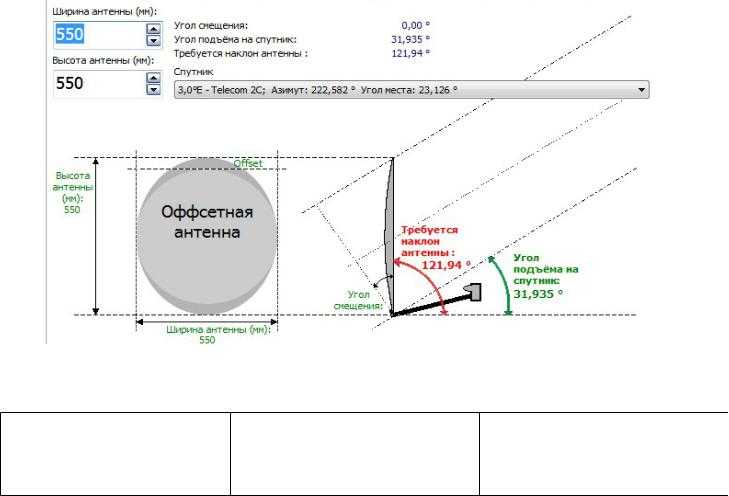

Азимут и высота относятся к углам наведения антенны спутникового телевидения.

Высота

Высота означает угол между направлением луча, направленным непосредственно на спутник, и местной горизонтальной плоскостью. Это угол вверх-вниз.

Когда ваша тарелка направлена низко над горизонтом, угол места составляет всего несколько градусов. При малых углах места, менее 5 градусов в диапазоне С и 10 градусов в диапазоне Ku путь через атмосферу длиннее, а сигналы ухудшаются из-за затухания в дожде и теплового шума дождя. Сцинтилляция также возникает, особенно в жаркую влажную погоду. Это вызывает увеличение и уменьшение уровня сигнала каждые несколько секунд в течение многих часов, как мерцание звезды.

Когда ваша тарелка направлена почти вертикально вверх, угол возвышения составляет почти 90 градусов. Места вблизи экватора могут потребовать, чтобы вы указали почти Угол места 90 градусов, когда долгота спутника аналогична долготе места расположения. В случаях большой высоты следите за возможность сбора дождевой воды в чаше.

Угол возвышения легко установить точно, используя:

(a) шкалу, отмеченную на монтажном кронштейне. Это почти необходимо для «офсетных антенн», где облучатель/LNB поддерживается опорным кронштейном облучателя внизу. Убедитесь, что столб Вертикальное крепление с использованием пузырькового уровня или утяжеленной струны в двух положениях под прямым углом вокруг вехи. Угол смещения может быть задокументирован в Инструкция по установке. Если у вас есть офсетная тарелка и передняя грань тарелки вертикальна, то угол возвышения луча такой же, как и у задокументированный угол смещения.

(б) с помощью инклинометра. Обычно они имеют пузырьковый уровень и поворотную шкалу, отмеченную в градусах. Подумайте о низких углах (около нуля), 45 градус половинный угол и большие углы (в направлении 90 градусов) и убедитесь, что ваши показания шкалы имеют смысл. Вам может понадобиться добавить или вычесть 90 или 180 градусов и даже читать шкалу задом наперед. Если вы используете осесимметричную тарелку, задняя часть тарелки обычно находится под прямым углом к лучу, и может быть какую-нибудь подходящую плоскую часть, где можно применить инклинометр.

(c) Если у вас нет инклинометра, сделайте инклинометр, используя кусок картона, кусок ваты и небольшой вес (маленькая металлическая гайка, например). Сделайте отверстие возле одного края и вставьте нить так, чтобы груз свисал через карту. Нарисуйте на карточке требуется точный угол возвышения с помощью школьного компаса или двух линий под прямым углом и тригонометрии (предлагается функция загара) в меню «Пуск», «Программы», Аксессуары, Калькулятор, Научный режим. Такое самодельное устройство может быть гораздо более точным, чем небольшой инклинометр, продаваемый в магазине «Сделай сам». Для Для больших тарелок можно использовать длинный отвес, а боковые измерения использовать с тан-таблицами для точного определения углов.

Азимут

Азимут относится к вращению всей антенны вокруг вертикальной оси. Это поперечный угол. Обычно вы ослабляете основное крепление кронштейн и поверните всю тарелку по кругу на 360 градусов.

По определению север — 0 градусов, восток — 90 градусов, юг — 180 градусов и запад — 270 градусов. Север также можно назвать 360 град.

Обратите внимание, что вы найдете спутник, предварительно точно установив высоту, а затем смело поворачивая всю антенну по азимуту, пока сигнал не зафиксируется. вверх – поэтому обычно достаточно приблизительного азимутального угла.

Калькулятор наведения антенны дает требуемый угол азимута как относительно истинного севера, так и относительно севера по магнитному компасу.

Когда с помощью магнитного компаса держитесь подальше от металлических конструкций. Это, очевидно, проблема во многих случаях как с металлоконструкциями антенны, так и со строительными конструкциями. Если, например, у вас есть проблема с близким углом зазора с скажем, соседняя стена, тогда вам, возможно, придется отойти на некоторое расстояние и посмотреть на спутник, скажем, с 50 ярдов назад. Карты точности большого масштаба / планы могут быть полезны для точного определения углов. Также рассмотрите дальние виды, скажем, церковных башен, которые могут обеспечить точную привязку по азимуту.

Если вы находитесь в северном полушарии, то помните, что солнце восходит на востоке, достигает своего наивысшего угла на юге и заходит на западе.
Если вы находитесь в южном полушарии, то помните, что солнце восходит на востоке, достигает своего наивысшего угла строго на севере и заходит на западе.

Если вы находитесь далеко от экватора и стоит солнечный день, вы можете примерно определить юг, просто учитывая, где находится солнце и общее время суток. Чтобы рассчитать угол солнца или луны в любое время, перейдите сюда:

aa.usno.navy.mil/data/docs/AltAz.php (плохая ссылка?)

или только по солнцу:

https://www.esrl.noaa.gov/gmd/grad/solcalc/ azel.html

Высота солнца или луны — это то же самое, что и угол возвышения.

Если вы находитесь недалеко от экватора, обратите внимание, где сегодня утром взошло солнце – это примерно на востоке.

Звезда северного полюса дает хорошие ориентиры, если вы находитесь в северном полушарии и не слишком близко к экватору. Вот как найти истинный север по полярной звезде.

Некоторые приемники GPS показывают вид неба с отмеченными солнцем и луной. Выровняйтесь с одним из них, и у вас есть хорошие подшипники. Также с GPS вы может пройти некоторое время по прямой линии и определить азимутальный угол азимута этой линии.

Страница 24 октября 2004 г. с поправками от 24 февраля 2023 г.

Любые проблемы, пожалуйста, напишите мне, [email protected]

Поставщики беспроводных радиочастот и ресурсы

Веб-сайт RF Wireless World является домом для поставщиков и ресурсов RF и Wireless. На сайте представлены статьи, учебные пособия, поставщики, терминология, исходный код (VHDL, Verilog, MATLAB, Labview), тесты и измерения, калькуляторы, новости, книги, загрузки и многое другое.

Сайт RF Wireless World охватывает ресурсы по различным темам, таким как RF, беспроводная связь, vsat, спутник, радар, оптоволокно, микроволновая печь, wimax, wlan, zigbee, LTE, 5G NR, GSM, GPRS, GPS, WCDMA, UMTS, TDSCDMA, Bluetooth, Lightwave RF, z-wave, Интернет вещей (IoT), M2M, Ethernet и т. д. Эти ресурсы основаны на стандартах IEEE и 3GPP. Он также имеет академический раздел, который охватывает колледжи и университеты по инженерным дисциплинам и дисциплинам MBA.

Статьи о системах на основе IoT

Система обнаружения падений для пожилых людей на основе IoT : В статье рассматривается архитектура системы обнаружения падений, используемой для пожилых людей. В нем упоминаются преимущества или преимущества системы обнаружения падения IoT. Подробнее➤
См. также другие статьи о системах на основе IoT:
• Система очистки туалетов AirCraft. • Система измерения удара при столкновении • Система отслеживания скоропортящихся продуктов и овощей • Система помощи водителю • Система умной розничной торговли • Система мониторинга качества воды • Система интеллектуальной сети • Умная система освещения на основе Zigbee • Умная система парковки на базе Zigbee • Умная система парковки на базе LoRaWAN.

Изделия для беспроводных радиочастот

Этот раздел статей охватывает статьи о физическом уровне (PHY), уровне MAC, стеке протоколов и сетевой архитектуре на основе WLAN, WiMAX, zigbee, GSM, GPRS, TD-SCDMA, LTE, 5G NR, VSAT, Gigabit Ethernet на основе IEEE/3GPP и т. д. , стандарты. Он также охватывает статьи, связанные с испытаниями и измерениями, посвященные испытаниям на соответствие, используемым для испытаний устройств на соответствие RF/PHY. СМ. УКАЗАТЕЛЬ СТАТЕЙ >>.

Физический уровень 5G NR : Обработка физического уровня для канала 5G NR PDSCH и канала 5G NR PUSCH была рассмотрена поэтапно. Это описание физического уровня 5G соответствует спецификациям физического уровня 3GPP. Подробнее➤

Основные сведения о повторителях и типы повторителей : В нем объясняются функции различных типов повторителей, используемых в беспроводных технологиях. Подробнее➤

Основы и типы замираний : В этой статье рассматриваются мелкомасштабные замирания, крупномасштабные замирания, медленные замирания, быстрые замирания и т. д., используемые в беспроводной связи. Подробнее➤

Архитектура сотового телефона 5G : В этой статье рассматривается блок-схема сотового телефона 5G с внутренними модулями 5G. Архитектура сотового телефона. Подробнее➤

Основы интерференции и типы интерференции: В этой статье рассматриваются интерференция по соседнему каналу, Электромагнитные помехи, ICI, ISI, световые помехи, звуковые помехи и т. д. Подробнее➤

Раздел 5G NR

В этом разделе рассматриваются функции 5G NR (новое радио), нумерология, диапазоны, архитектура, развертывание, стек протоколов (PHY, MAC, RLC, PDCP, RRC) и т. д. 5G NR Краткий справочный указатель >>
• Мини-слот 5G NR • Часть полосы пропускания 5G NR • БАЗОВЫЙ НАБОР 5G NR • Форматы 5G NR DCI • 5G NR UCI • Форматы слотов 5G NR • IE 5G NR RRC • 5G NR SSB, SS, PBCH • 5G NR PRACH • 5G NR PDCCH • 5G NR PUCCH • Опорные сигналы 5G NR • 5G NR m-Sequence • Золотая последовательность 5G NR • 5G NR Zadoff Chu Sequence • Физический уровень 5G NR • MAC-уровень 5G NR • Уровень 5G NR RLC • Уровень PDCP 5G NR

Учебные пособия по беспроводным технологиям

В этом разделе рассматриваются учебные пособия по радиочастотам и беспроводным сетям. Он охватывает учебные пособия по таким темам, как сотовая связь, WLAN (11ac, 11ad), wimax, bluetooth, zigbee, zwave, LTE, DSP, GSM, GPRS, GPS, UMTS, CDMA, UWB, RFID, радар, VSAT, спутник, беспроводная сеть, волновод, антенна, фемтосота, тестирование и измерения, IoT и т. д. См. ИНДЕКС УЧЕБНЫХ ПОСОБИЙ >>

Учебное пособие по 5G — В этом учебном пособии по 5G также рассматриваются следующие подтемы, посвященные технологии 5G:
Учебник по основам 5G Диапазоны частот учебник по миллиметровым волнам Рамка волны 5G мм Зондирование канала миллиметровых волн 5G 4G против 5G Испытательное оборудование 5G Архитектура сети 5G Сетевые интерфейсы 5G NR звучание канала Типы каналов 5G FDD против TDD Нарезка сети 5G NR Что такое 5G NR Режимы развертывания 5G NR Что такое 5G ТФ

В этом учебном пособии GSM рассматриваются основы GSM, сетевая архитектура, сетевые элементы, системные спецификации, приложения, Типы пакетов GSM, структура кадров GSM или иерархия кадров, логические каналы, физические каналы, Физический уровень GSM или обработка речи, вход в сеть мобильного телефона GSM или настройка вызова или процедура включения питания, Вызов MO, вызов MT, модуляция VAMOS, AMR, MSK, GMSK, физический уровень, стек протоколов, основы мобильного телефона, Планирование RF, нисходящая линия связи PS и восходящая линия связи PS.
➤Читать дальше.

LTE Tutorial , описывающий архитектуру системы LTE, включая основы LTE EUTRAN и LTE Evolved Packet Core (EPC). Он предоставляет ссылку на обзор системы LTE, радиоинтерфейс LTE, терминологию LTE, категории LTE UE, структуру кадра LTE, физический уровень LTE, Стек протоколов LTE, каналы LTE (логические, транспортные, физические), пропускная способность LTE, агрегация несущих LTE, Voice Over LTE, расширенный LTE, Поставщики LTE и LTE vs LTE advanced.➤Подробнее.

РЧ-технологии Материалы

На этой странице мира беспроводных радиочастот описывается пошаговое проектирование преобразователя частоты на примере повышающего преобразователя частоты 70 МГц в диапазон C. для микрополосковой платы с использованием дискретных радиочастотных компонентов, а именно. Смесители, гетеродин, MMIC, синтезатор, опорный генератор OCXO, амортизирующие прокладки. ➤Читать дальше.
➤ Проектирование и разработка радиочастотного приемопередатчика ➤Дизайн радиочастотного фильтра ➤Система VSAT ➤Типы и основы микрополосковых ➤Основы волновода

Секция испытаний и измерений

В этом разделе рассматриваются ресурсы по контролю и измерению, контрольно-измерительное оборудование для тестирования тестируемых устройств на основе Стандарты WLAN, WiMAX, Zigbee, Bluetooth, GSM, UMTS, LTE. ИНДЕКС испытаний и измерений >>
➤Система PXI для контрольно-измерительных приборов. ➤ Генерация и анализ сигналов ➤ Измерения физического уровня ➤ Тестирование устройства WiMAX на соответствие ➤ Тест на соответствие Zigbee ➤ Тест на соответствие LTE UE ➤ Тест на соответствие TD-SCDMA

Волоконно-оптические технологии

Волоконно-оптический компонент основы, включая детектор, оптический соединитель, изолятор, циркулятор, переключатели, усилитель, фильтр, эквалайзер, мультиплексор, разъемы, демультиплексор и т. д. Эти компоненты используются в оптоволоконной связи. ИНДЕКС оптических компонентов >>
➤Руководство по оптоволоконной связи ➤APS в SDH ➤Основы SONET ➤ Структура кадра SDH ➤ SONET против SDH

Поставщики беспроводных радиочастот, производители

Сайт RF Wireless World охватывает производителей и поставщиков различных радиочастотных компонентов, систем и подсистем для ярких приложений, см. ИНДЕКС поставщиков >>.

Поставщики ВЧ-компонентов, включая ВЧ-изолятор, ВЧ-циркулятор, ВЧ-смеситель, ВЧ-усилитель, ВЧ-адаптер, ВЧ-разъем, ВЧ-модулятор, ВЧ-трансивер, PLL, VCO, синтезатор, антенну, осциллятор, делитель мощности, сумматор мощности, фильтр, аттенюатор, диплексер, дуплексер, чип-резистор, чип-конденсатор, чип-индуктор, ответвитель, ЭМС, программное обеспечение RF Design, диэлектрический материал, диод и т. д. Поставщики радиочастотных компонентов >>
➤Базовая станция LTE ➤ РЧ-циркулятор ➤РЧ-изолятор ➤Кристаллический осциллятор

MATLAB, Labview, Embedded Исходные коды

Раздел исходного кода RF Wireless World охватывает коды, связанные с языками программирования MATLAB, VHDL, VERILOG и LABVIEW. Эти коды полезны для новичков в этих языках. СМОТРИТЕ ИНДЕКС ИСТОЧНИКОВ >>
➤ 3–8 код декодера VHDL ➤Скремблер-дескремблер Код MATLAB ➤32-битный код ALU Verilog ➤ T, D, JK, SR триггер коды labview

Общая медицинская информация

Сделайте эти пять простых вещей, чтобы помочь остановить коронавирус (COVID-19).
СДЕЛАЙТЕ ПЯТЬ
1. РУКИ: Мойте их чаще
2. ЛОКОТЬ: Кашляйте в него
3. ЛИЦО: Не прикасайтесь к нему
4. НОГИ: Держитесь на расстоянии более 3 футов (1 м) друг от друга
5. ЧУВСТВУЕТЕ: Болен? Оставайтесь дома

Используйте технологию отслеживания контактов >> , следуйте рекомендациям по социальному дистанцированию >> и установить систему наблюдения за данными >> спасти сотни жизней. Использование концепции телемедицины стало очень популярным в таких стран, как США и Китай, чтобы остановить распространение COVID-19так как это заразное заболевание.

Радиочастотные калькуляторы и преобразователи

Раздел «Калькуляторы и преобразователи» охватывает ВЧ-калькуляторы, беспроводные калькуляторы, а также преобразователи единиц измерения. Они охватывают беспроводные технологии, такие как GSM, UMTS, LTE, 5G NR и т. д. СМ. КАЛЬКУЛЯТОРЫ Указатель >>.
➤ Калькулятор пропускной способности 5G NR ➤ 5G NR ARFCN и преобразование частоты ➤ Калькулятор скорости передачи данных LoRa ➤ LTE EARFCN для преобразования частоты ➤ Калькулятор антенны Yagi ➤ Калькулятор времени выборки 5G NR

IoT-Интернет вещей Беспроводные технологии

В разделе, посвященном IoT, рассматриваются беспроводные технологии Интернета вещей, такие как WLAN, WiMAX, Zigbee, Z-wave, UMTS, LTE, GSM, GPRS, THREAD, EnOcean, LoRa, SIGFOX, WHDI, Ethernet, 6LoWPAN, RF4CE, Bluetooth, Bluetooth с низким энергопотреблением (BLE), NFC, RFID, INSTEON, X10, KNX, ANT+, Wavenis, Dash7, HomePlug и другие.
