Указатели напряжения. Устройство и принцип работы

Переносные приборы, назначение которых проверка наличия или отсутствия напряжения на токоведущих частях называют указателями напряжения. У всех указателей присутствует сигнал световой, загорание которого сигнализирует о наличии напряжения на части цепи, которая подлежит проверке, или же между двумя частями, подлежащими проверке. Указатели напряжения, собственно как и электрические сети, делятся на указатели до 1000 В и, соответственно, выше 1000 В. Также они могут быть однополюсными или двухполюсными.

Однополюсные указатели напряжения

Как и индикаторные отвертки они требуют прикосновение только лишь к одной токоведущей части. «Земля» в таком случае будет обеспечиваться через тело человека, который своим прикосновением к специальному контакту указателя напряжения замыкает цепь протекания тока. Как следствие, через человека протекает электрический ток, который не превышает 30 мкА и является безопасным для его жизни и здоровья.

Такие указатели напряжения изготавливают, как правило, в виде автоматических ручек. Их корпус имеет смотровое отверстие и выполнен из изоляционных материалов.

В корпусе, как вы, наверное, уже догадались, размещают резистор и сигнальную лампу. На верхнем конце корпуса закрепляют металлический плоский контакт, для касания пальцем оператора, а на нижнем конце корпуса располагают металлический щуп, которым касаются токоведущих частей.

Его рекомендовано применять в схемах вторичной коммутации – определение фазного провода в электросчетчиках, проверка наличия напряжения на губках автоматических выключателей, предохранителей и других устройств.

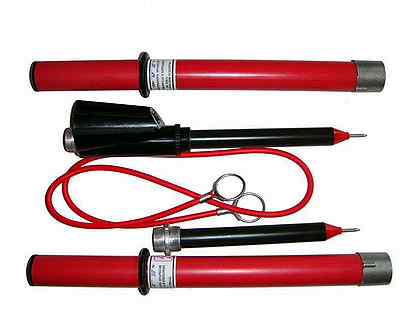

Двухполюсные указатели напряжения

Такие указатели напряжения требуют прикосновение не к одной, а к двум частям электроустановки. Принцип действия – свечение неоновой лампы или накаливания лампы (мощность не более 10 Вт) при протекании через нее тока, который возникает из-за наличия разности потенциалов между частями электроустановки к которым в данный момент подключен указатель. При этом лампа потребляет очень малый ток (несколько миллиампер), но при этом обеспечивает довольно устойчивый и четкий сигнал.

Для ограничения тока, протекаемого через лампу, в цепь, последовательно лампе, ставят резистор.

Двухполюсные указатели напряжения применимы для установок переменного и постоянного тока. Однако при использовании данного устройства в цепи переменного тока металлические части указателя (щуп, цоколь лампы, провод) могут создавать емкость относительно фазы или земли достаточную для того, чтоб при касании всего лишь к одной фазе электроустановки лампочка загоралась. Поэтому данную схему дополняют шунтирующим резистором, который шунтирует неоновую лампу.

Использовать вместо указателя напряжения обычную лампу накаливания, ввернутую в патрон (ее называют контрольной лампой), заряженный двумя проводами запрещено. Это вызвано тем, что лампа, при включении ее на большее чем она рассчитана напряжение, может произойти разрыв ее колбы защитной, что может привести к травмам оператора или операторов проводящих проверку наличия напряжения сети.

Проверка наличия напряжения однополюсным указателем напряжения:

Проверка наличия напряжения двухполюсным указателем напряжения:

Компактный двухполюсный указатель напряжения DT-9020

Указатель напряжения DT-9020

CEM DT-9020 (DT-9120) — компактный двухполюсный указатель напряжения, предназначенный для контроля параметров электрических цепей. С помощью этого устройства можно контролировать наличие постоянного или переменного напряжения, регистрировать обрыв или короткое замыкание в цепи, определять полярность источников постоянного тока и тестировать низкое сопротивление до 200кОм.

Благодаря простоте конструкции, детектор напряжения CEM DT-9020 не нуждается в источниках питания. При приближении щупа указателя к тестируемой электроцепи под напряжением аппарат включается автоматически. Индикатор работает в непосредственной близости от действующей цепи и автоматически отключается при удалении от неё.

Указатель CEM DT-9020 представляет собой прибор в виде двух щупов, в один из которых встроен компактный блок управления. Такая комбинация позволяет использовать прибор для контроля параметров в труднодоступных местах. Индикация напряжения производится с помощью ряда светодиодов, каждый из которых реагирует на свой уровень напряжения (12, 24, 36, 50, 120, 230, 400, 690В). Индикатор CEM DT-9020 не требует управления оператора, действуя полностью автоматически: в процессе работы нет необходимости ручного выбора режима и диапазона.

Прочный пластиковый корпус надёжно защищает индикатор напряжения CEM DT-9020 от пыли, влаги и механических повреждений при ударах и падении. В детекторе предусмотрена защита от перегрузок по напряжению в соответствии со стандартами CATIII 1000V/CAT IV 600V. Удобные рукоятки с анатомическими накладками защитят вас от открытых проводов под напряжением и сделают работу с прибором естественной и комфортной.

Компактные, легкие, простые в эксплуатации двухполюсные указатели напряжения CEM DT-9020 станут незаменимыми помощниками в вопросах диагностики электрических цепей и занять достойное место в вашем арсенале измерительных инструментов. Купить CEM DT-9020 (DT-9120) можно в качестве замены более сложным и дорогим аппаратам для выполнения простых работ.

Благодаря влагозащищенному исполнению по стандарту IP 64 и двойной изоляции корпуса, данные приборы прошли сертификацию TÜV и могут использоваться в электрических сетях напряжением до 1000В.

Модельный ряд: DT-9011/9011B/9020/9021/9030/9120/9121/9130.

Возможности

Модель

9020/9120

9021/9121

9030/9130

Сброс показаний

*

*



LCD дисплей на 1999 единиц счета





*

Переменное/постоянное напряжение

*

*

*

Определение полярности

*

*

*

Указание фаза/ноль



*



Прозвонка цепи



*

*

Индикация направления работы двигателя



*

*

Низкое сопротивление

*

*

*

Светодиоды

*

*

*

Измерение напряжения без источника питания

*





IP64

*

*

*

Защита от перенапряжения CATIII 1000V/CAT IV 600V

*

*

*

Автотест

-/*

-/*

-/*

Технические характеристики

Модель

9020/9120

9021/9121

9030/9130

Постоянное/переменное напряжение

12, 24, 36, 50, 120, 230, 400, 690В

12, 24, 36, 50, 120, 230, 400, 690В

12, 24, 36, 50, 120, 230, 400, 690В

Показания

-30% до 0% от текущего

-30% до 0% от текущего

± 1,5% ± 3 е. м.р.

Частота переменного напряжения

50/60Гц

50/60Гц

50/60Гц

Низкое сопротивление

< 200 кОм/*

< 200 кОм/*

≤ 1 МОм/*

Комплект поставки

2 источника питания тип ААА (9021/9030/9121)



DT-9020 Указатель напряжения

Серия компактных двухполюсников DT-9020/DT-9120 предназначена для проверки электрических цепей (наличия напряжения, замыканий и обрывов), а также определения полярности источников постоянного тока, цифрового измерения напряжения и других электротехнических параметров в соответствии с таблицей функциональности.

Благодаря влагозащищенному исполнению по стандарту IP 64 и двойной изоляции корпуса, данные приборы прошли сертификацию TÜV и могут использоваться в электрических сетях напряжением до 1000В.

Модельный ряд DT-9011/9011B/9020/9021/9030/9120/9121/9130

Возможности:

Модель

9020/9120

9021/9121

9030/9130

Сброс показаний

*

*



LCD дисплей на 1999 единиц счета





*

Переменное/постоянное напряжение

*

*

*

Определение полярности

*

*

*

Указание фаза/ноль



*



Прозвонка цепи



*

*

Индикация направления работы двигателя



*

*

Низкое сопротивление

*

*

*

Светодиоды

*

*

*

Измерение напряжения без источника питания

*





IP64

*

*

*

Защита от перенапряжения CATIII 1000V/CAT IV 600V

*

*

*

Автотест

-/*

-/*

-/*

 Технические характеристики:

Модель

9020/9120

9021/9121

9030/9130

Постоянное/переменное напряжение

12, 24, 36, 50, 120, 230, 400, 690В

12, 24, 36, 50, 120, 230, 400, 690В

12, 24, 36, 50, 120, 230, 400, 690В

Показания

-30% до 0% от текущего

-30% до 0% от текущего

± 1,5% ± 3 е. м.р.

Частота переменного напряжения

50/60Гц

50/60Гц

50/60Гц

Низкое сопротивление

< 200=">

< 200=">

≤ 1 МОм/*

Габариты

240 х 78 х 40 мм

Вес

237 г

Комплект поставки

2 источника питания тип ААА (9021/9030/9121)

Альтернативное название

DT-9020, DT 9020, ДТ 9020

• Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 ГК РФ. Технические параметры и комплект поставки товара могут быть изменены производителем без предварительного уведомления.

Указатель напряжения до 1000в - однополюсный и двухполюсный

Перед выполнением электромонтажных работ или ремонте оборудования электростанций необходимо в обязательном порядке осуществить проверку параметров сети, на предмет наличия или отсутствия тока. С этой задачей помогает справиться указатель напряжения до 1000 В, с помощью которого проверяются токоведущие части. Только убедившись в отсутствии напряжения можно выполнять проверки электрических схем, контролировать исправность электроустановок, обнаруживать повреждения и т.д.

Общие требования к приборам

Все указатели оборудуются световыми сигналами. Если такой индикатор загорается, значит на проверяемом участке или между участками имеется напряжение. Чаще всего используются указатели напряжения до 1000В, которые могут быть одно- или двухполюсными.

Все типы указателей напряжения являются переносными универсальными приборами. С их помощью проверяются клеммы электроустановок, токоведущие части, а также токоведущие провода на наличие напряжения. Данное устройство имеется у каждого специалиста, при выезде на объект для проведения электромонтажных работ.

Указатели напряжения должны соответствовать определенным требованиям:

  • Указатели напряжения до 1000 В должны быть оборудованы индикаторами, нагрузка на которые не превышает 90 вольт.
  • Однополюсные приборы помещаются в общий корпус. Двухполюсные размещаются в двух отдельных корпусах, соединенных электрическим шнуром.
  • Каждый индекатор, независимо от конструкции, условно разделяется на несколько поверхностей: изолированная рабочая, определяющая и держатель.
  • Некоторые модели имеют рабочую часть, соединенную с индикатором.
  • Перед началом работ указатель должен проверяться воздействием напряжения 2 кВ. Время проверки не превышает 1-й минуты.

Нормы электробезопасности предусматривают использование во время работ специального энергокомплекта, состоящего из диэлектрических ботинок и перчаток. Весь перечень технических требований к указателям напряжения подробно описывается в нормативных документах государственного стандарта.

При активном токе используются двухполюсные приборы, а при емкостном – однополюсные. Первые могут применяться при постоянном и переменном токе, а вторые – только при переменном токе. Самым безопасным считается бесконтактный указатель, снимающий информацию через электромагнитное поле. В большинстве случаев предпочтение отдается двухполюсным указателям.

Устройство и работа двухполюсных указателей

Принцип действия этих приборов основан на сравнении потенциалов при его подключении к токоведущим частям проверяемого устройства. В этот момент в резисторах указателя происходит повышение или понижение сопротивления. Незначительный ток, протекающий в клеммах или проводах воздействует на индикатор, после чего начинается подача светового или звукового сигнала.

Отсутствие реакции индикатора означает соответственно и отсутствие напряжения. Если сигнал индикатора плавно затухает, это свидетельствует о наличии в проводах остаточной энергии.

Как правило, двухполюсный указатель состоит из двух корпусов, изготовленных из диэлектрических материалов. Внутри них располагаются элементы определяющие напряжение и осуществляющие звуковую и световую индикацию. Для соединения корпусов используется гибкий провод, длина которого составляет 1 метр и более.

На вводах в корпус провод оборудуется амортизационными втулками или усиленной изоляцией. В каждом корпусе имеется наконечник-электрод, крепко закрепленный на установленном месте. Его неизолированная часть должна быть не более 7 мм, за исключением указателей, предназначенных для работы с воздушными линиями, у которых этот параметр зависит от технических условий.

Иногда, при наличии переменного тока, в металлических деталях указателя может образоваться емкость по отношению к земле или другим фазам электрооборудования. В этом случае ее вполне достаточно, чтобы индикаторная лампочка начала светиться, когда к фазе прикасается всего один щуп. Данное явление устраняется за счет шунтирующего резистора, сопротивление которого одинаковое с добавочным резистором.

Однополюсные указатели напряжения

Однополюсный указатель размещается в едином корпусе, также изготовленном из диэлектрических материалов. Внутри него располагаются все конструктивные элементы. Основным электродом является наконечник, закрепленный в передней части прибора, а дополнительным – электрод, размещенный на торце или сбоку корпуса, обеспечивающий контакт с рукой специалиста. Размеры корпусов имеют широкий диапазон, что позволяет выбрать наиболее удобный вариант.

Индикация указателей осуществляется под напряжением не выше 50 вольт. Она может быть ступенчатой и подаваться цифровыми и другими сигналами. Звуковые и световые сигналы подаются в прерывистой или непрерывной форме и должны хорошо распознаваться. Напряжение индикации при импульсных сигналах указателей имеет значение, когда интервал между импульсами составляет не более 1 секунды.

В ходе проверки однополюсный указатель до 1000В соприкасается лишь с одной токоведущей частью. Контакт с землей обеспечивается от боковой кнопки через палец руки, и далее через все тело к цепи указателя. Сила тока в этот момент не должна превышать 0,3 мА.

Данные приборы используются лишь для проверки оборудования с переменным током, так как при постоянном токе лампочка не загорится даже когда в цепи есть напряжение. С их помощью проверяются схемы вторичной коммутации, определяются фазные провода в различных устройствах.

Правилами электробезопасности запрещено использование контрольной лампы вместо указателя напряжения. Подобная конструкция состоит из лампы накаливания, вкрученной в патрон, соединенный с двумя короткими проводниками. Если такая лампа случайно включается при напряжении более высоком, чем то, на которое она рассчитана, ее колба может взорваться.

Проведение эксплуатационных испытаний

Такие испытания проводятся на предмет технического состояния прибора и его способности выполнять свои функции. Подобные мероприятия предполагают испытание изоляции, определение напряжения индикации, проверку работоспособности прибора в условиях повышенного напряжения.

Одновременно проверяется ток, протекающий через устройство при его максимальном рабочем напряжении. В некоторых случаях может быть проверено напряжение в цепях постоянного тока. Выполняется проверка, насколько правильно индикатор реагирует на полярность.

В самом начале выполняется плавное увеличение напряжения от нулевой отметки. Одновременно производится фиксация напряжения индикации, а также тока, проходящего по указателю при его максимальном рабочем напряжении. Далее прибор на протяжении одной минуты выдерживается в условиях повышенного испытательного напряжения. Оно должно быть выше максимального рабочего напряжения указателя примерно на 10%. В двухполюсном приборе испытательное напряжение прикладывается между обоими наконечниками-электродами, а в однополюсном – между наконечником-электродом и кнопкой электрода, расположенной в торце или сбоку.

Указатель напряжения: разновидности и характеристики

Перед началом проведения работ на электрических станциях и проводах сначала необходимо проверить показатели сети, отсутствие тока, а также его параметры. Для этого профессионалы используют указатель напряжения. С его помощью можно определить наличие вольтажа, а также его совпадения до 1000 Вольт.

Принцип работы указателя напряжения

В этой статье мы представили вашему вниманию детальное описание самых распространенных указателей напряжения.

Описание и принцип работы

Указатель высокого и низкого напряжения – это универсальный прибор переносного типа, который предназначается для определения напряжения на токоведущих проводах или клеммах отдельных электрических устройств. Самыми распространенными на сегодняшний день считаются следующие указатели напряжения:

  1. УВН 10.
  2. УНК.
  3. УВНК-10.
  4. BN-020022 Profipol Benning.

Указатель напряжения с дисплеем

Индикатор напряжения необходим при работе на различных предприятиях или выезде электромонтажников на объект. Главное отличие указателя напряжения от стандартных измерителей заключается в том, что он может определить только наличие нагрузки, но не ее показатели. В основном самыми распространенными являются указатели напряжения до 1000 Вольт.

Такие изделия могут быть однополюсными или двухполюсными. Схема у них общая, но область применения отличается. В процессе работы устройства с двумя полюсами его нужно подключать к двум токоведущим жилам или контактам. Однополюсный указатель в свою очередь следует подключать только к одной жиле. Чтобы получить более точные показатели необходимо использовать двухполюсные указатели. Их называют высоковольтными и используют в процессе проведения сложных работ.

УН ПИН-90

Кроме этого, в специализированных магазинах вы также можете найти и бесконтактный указатель. Проверка напряжения будет проводиться без подключения к токоведущим контактам. Это значительно увеличивает безопасность в процессе определения напряжения. На таких устройствах вы можете найти цифровую индикацию. На ней отмечается не только наличие вольтажа, но и приблизительный размер.

Однополюсный указатель напряжения HT20

Также вы можете встретить переносные модели на батарейках или те, которые требуют подключения к сети. К таким указателям напряжения относят следующие приборы:

При выборе переносных устройств питание будет осуществляться с помощью 2 и более батареек. В моделях УВНК, УННО, УНК, ЭИ-9000/1, Duspol digital LC, Ратон питание осуществляется с помощью аккумулятора. Это позволяет использовать прибор на выезде, если сеть электропитания расположена далеко.

Принцип работы подобных приборов достаточно прост. При подключении к сети происходит сравнивание потенциалов. Это повышает или понижает сопротивление в резисторах указателя. В результате этого индикатор, который потребляет небольшие доли ампер загорается или издает звуковые сигналы. Если индикатор в указателе напряжения молчит тогда это означает, что нагрузки нет. В некоторых ситуациях можно наблюдать затухание сигнала. Это говорит о том, что в проводах присутствовала остаточная энергия.

Требования к указателям напряжения

Согласно ГОСТ 20493-2001 к указателям напряжения выдвигают следующие требования:

  • в устройствах до 1000 Вольт нагрузка индикаторов должна быть не выше 90 В;
  • однополюсное устройство присутствует в одном корпусе, а двух полюсные модели расположены в двух приборах и соединены между собою шнурком;
  • в указателях напряжения должны присутствовать три поверхности: рабочая, изолированная и держатель;
  • в некоторых моделях рабочая часть может соединяться с индикатором;
  • проверку указателя следует выполнять каждый раз перед использованием с помощью напряжения 2 кВт.

Перед использованием аппарата в обязательном порядке нужно детально ознакомится с инструкцией. Наденьте специальный комплект, который включает в себя диэлектрические перчатки и диэлектрические боты. Эти требования указаны для электрических приборов и могут отличаться в зависимости от модели.

Технические характеристики

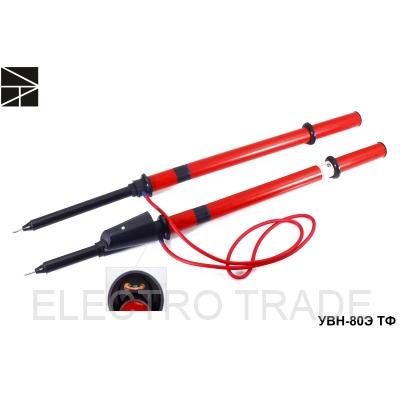

Указатели напряжения для фазировки должны иметь сертифицированные показатели качества. Они зависят от конкретной модели. В таблице ниже мы представили технические характеристики прибора УННУ-40-1000.

Максимальное количество Вольт От 40 до 1000
Максимальная нагрузка, Вольт 40
Сила тока на указателях, Ма 10
Рабочая часть в мм 7
Диапазон рабочих температур От -45 до +40
Рабочее время в секундах 10
Срок эксплуатации До 5 лет

Если рассмотреть двухполюсный указатель рабочего напряжения УНН Комби тогда можно увидеть, что он имеет аналогичные параметры с прибором УННДП 112 660.

Рабочая нагрузка, Вольт 12-1000
Нагрузка индикаторов, Вольт 90
Сила тока, Ма 5
Размер провода, м 1
Индикаторы Светодиодный, светозвуковой
Диапазон рабочих температур От 0 до +40
Период эксплуатации До 6 лет

Указатель напряжения “Комби”

Схожие технические характеристики имеет двухполюсный указатель напряжения УНН 1, ПИН 90, УНК 04, Лоцман-2, УВНИ 150 А. Паспорт качества этого изделия отличается только по данным нагрузки, а также сроку эксплуатации.

УН Лоцман 2

Все модели имеют гарантийный период на 1 год. В процессе покупки этого прибора обращайте свое внимание на наличие сертификатов качества и соответствие всем параметрам ГОСТ. Производители рекомендуют каждые полгода делать калибровку датчика на специальном оборудовании. Это увеличивает его срок службы и точность результатов.

УВНУ-10 ФБ

Достаточно интересной моделью, которую предлагают производители является указатель УВНУ-10 ФБ Поиск 1. Это современная и усовершенствованная модель. Главной ее особенностью является то, что рабочий контакт представлен в виде крюка, который цепляется за провод в независимости от высоты. Использовать это устройство не составляет никакого труда. Высота регулируется с помощью ручных манипуляций. Кроме этого, при необходимости можно зафиксировать длину выдвигающейся штанги.

Купить указатель напряжения на сегодняшний день можно в специализированных магазинах. Стоимость прибора будет зависеть от производителя. Также в некоторых случаях стоимость будет зависеть от города. Надеемся, что теперь вы знаете, какие существуют указатели высокого и низкого напряжения.

Читайте также: разновидности кабельных стяжек.

Блог » ЭЛИН 1 СЗ - инструкция (паспорт) на указатель напряжения

1.

Назначение Элин 1 СЗ

Указатель напряжения ЭЛИН-1 СЗ предназначен для контроля наличия напряжения в электроустановках переменного тока частотой 50Гц и постоянного тока напряжением 12-660В (при температуре воздуха от +40 С до -45 С и относительной влажности не более 98% при температуре +25 С).

Указатель обеспечивает ступенчатую импульсную светозвуковую индикацию напряжения постоянного и переменного тока. Дискретные значения индицируемого напряжения: 12,110,220,380,660 В, также позволяет определить полярность постоянного и фазу переменного напряжений.

В варианте для работы на воздушных линиях указатель комплектуется двумя сьемными удлиняющими электродами.

2. Технические характеристики

Диапазон напряжения, В

12-660

Номинальные напряжения, В

12,110,220,380,660

Ток при максимальном значении напряжения,мА,не более

10

Минимальное напряжение срабатывания указателя, в,не более

10

Длина гибкого соединительного провода , м, не менее

1,1

Длина не изолированной части контактов-наконечников, м, не более

0,007

Диапазон рабочих температур воздуха

от -45 С° до +40 С°

Влажность не более 98% при температуре

25 С°

Габаритные размеры корпуса указателя, мм

185/25/30

Габаритные размеры в упаковке,мм

230/80/35

Масса, кг,не более

0,1


3.
Комплект поставки
  • Указатель ЭЛИН-1 СЗ – 1 шт.
  • Инструкция и паспорт – 1 экз.
  • Чехол – 1 шт.

4. Устройство, принцип работы и указания по эксплуатации

Указатель представляет собой двухполюсный прибор с визуальной и акустической индикацией, работающий при непосредственном контакте с токоведущими частями электроустановок, находящихся под напряжением.

Указатель низкого напряжения до 1000В состоит из двух корпусов,в которых расположены контакты-наконечники и электронная схема, в т.ч. элементы визуальной (светодиоды) и звуковой (пьезодинамик) индикации. Корпуса соединены друг с другом гибким проводом.

При определении напряжения переменного тока контакт- наконечники обоих корпусов подсоединяются к тестируемой цепи (независимо от расположения полюсов указателя на тестируемой цепи). Уровень напряжения индицируется светодиодами и звуковым сигналом,при этом одновременно загораются синий светодиод со знаком и красный светодиод со знаком “+", что свидетельствует о том, что тестируемая цепь переменного тока. В другом корпусе расположен светодиод-индикатор фазы и металлический контакт.

При определении фазы переменного напряжения используется принцип протекания тока утечки. Если полюс указателя с индикатором фазы находится на фазном проводе (при напряжении электроустановки выше 90В), то при дотрагивании пальцем до металлической пластинки на корпусе указателя загорается зеленый светодиод-индикатор фазы.

При определении напряжения постоянного тока контакт- наконечники обоих корпусов подсоединяются к тестируемой цепи. При наличии напряжения появляется светозвуковой сигнал. Если загорается синий светодиод со знаком то это означает, что полюс указателя находится на минусовом проводе, в то же время светодиодами будет индицирован уровень контролируемого напряжения. Если же поменять местами расположение полюсов указателя на тестируемой цепи, то на

корпусе со светодиодами загорится красный светодиод со знаком Указатель будет работать в режиме импульсной светозвуковой индикации, что будет свидетельствовать о том, что тестируемая цепь постоянного тока и, что контакт-наконечник корпуса находится на плюсовом проводе,а светодиодная индикация на нем будет соответствовать уровню контролируемого напряжения.

5. Указание мер безопасности

В процессе работы с указателем запрещается прикасаться к неизолированным частям контактов-наконечников корпусов указателя. Безопасность при работе обеспечивается упорами на корпусах указателя.

По требованиям безопасности указатель соответствует ГОСТ 20493-2001 и “Инструкции по применению и испытанию средств защиты, используемых в электроустановках” М.2003.

6. Свидетельство о приемке

Указатель напряжения ЭЛИН-1 СЗ заводской №_ соответствует ГОСТ 20493-2001,ТУ РА 16089462.5505-2008 выдержал испытания и признан годным для эксплуатации в электроустановках.

7. Сведения о транспортировании и хранении

Транспортирование указателя может производиться любым видом транспортами этом должны быть приняты меры, предохраняющие указатели от механических повреждений и попадания влаги. Условия транспортирования средние по ГОСТ 232161

Хранение указателей по группе условий 2 ГОСТ 15150, при отсутствии воздействия кислот, щелочей, бензина, растворителей.

9.Гарантии изготовителя

Изготовитель гарантирует соответствие указателя напряжения ЭЛИН-1 СЗ требованиям ГОСТ 20493-2001 и ТУ РА 16089462.5505-2008 при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных в паспорте.

Гарантийный срок эксплуатации-24 месяца со дня ввода изделия в эксплуатацию. Гарантийный срок хранения 12 месяцев со дня отпуска потребителю.

Двухполюсной указатель напряжения UNI-T UT15C

Привет. Сегодня на обзоре многофункциональный двухполюсной указатель напряжения UNI-T UT15C. Кому интересно, прошу.
Данный прибор пригодится для работы электрику, но и для дома тоже сгодится. Сейчас наверно у каждого в доме есть индикатор напряжения или подобное устройство. При помощи данного устройства всегда можно без проблем определить наличие или отсутствие фазы в розетке или на выключателе. Кто то конечно скажет, что лучше обычного индикатора нет и что это дорогое удовольствие, но каждому свое. Указатель имеет световой и звуковой сигнал, включение которых свидетельствует о наличии какого либо напряжения на проверяемой части или между проверяемыми частями.

Указатель был упакован в блистер. В комплекте шла небольшая инструкция и гарантийный талон. Батарейки производитель зажал.

Характеристики


На обратной стороне упаковки характеристики производимых моделей, увы, все на китайском.

Инструкция и гарантийный талон

Указатель двухполюсной и выполнен в виде двух щупов, один из которых представляет собой эл. устройство на котором отображаются значения измерений и замеров. Как то так.

Двухполюсной указатель пригоден для электроустановок переменного и постоянного тока.
Корпус девайса изготовлен из качественного пластика. Часть корпуса в красном цвете, по ощущениям как резина, приятная на ощупь и слегка мягкая. На корпус нанесено название компании и модели прибора.

Держать в руке прибор очень удобно, за счет специальной формы ручки.

Длина девайса

На лицевой стороне в верхней части есть маленький жк экран для отображения полученных результатов измерения. Работает только при установленных элементах питания. Чуть выше светодиодная панель, работает без элементов питания. Если на жк экране например отображается точный замер напряжения, то светодиод показывает просто на определенное значение напряжения, указанному напротив каждого светодиода: 12, 24, 50, 120, 230, 400, 690 В.

При использовании как однополюсного указателя, чуть ниже экрана есть электрод для контакта пальцем.

На обратной стороне кнопка включения подсветки рабочей зоны щупа и краткие характеристики устройства.

Светодиод для подсветки рядом с щупом.

Щупы имеют маркировку L1 — черный щуп и L2(+) — щуп на корпусе прибора(красный).

Контакт-наконечник щупа имеет длину 1.6см. Есть силиконовый наконечники на контакты, но и ними можно работать, рабочая часть остается 2-3мм.


Амортизация провода на выходе и на входе в щуп мягкая.


Изготовлен щуп из довольно мягкого пластика. Держать в руке удобно, есть выемки под пальцы.

Щуп можно закрепить на корпус девайса, есть специальное крепление.

Имеются ограничительные кольца, за которыми прикасаться к указателям не разрешается.
Провод мягкий, длина примерно 1.2м.
Маркировка.

На проводе закреплен двойной силиконовый наконечник. Удобен для хранения и переноски.



На нижней стороне отсек для батареек (тип ААА) и выход провода к щупу.



Немного расчлененки.

Тестирование постоянного и переменного напряжения
Прозвонка цепи (со звуковым сигналом)
Обнаружение фазы с помощью однополюсного режима
Обнаружение короткого замыкания
Автоматический выбор диапазона
Определение полярности (отрицательная/положительная)

Несколько замеров напряжения. Диапазон измерения из характеристик прибора 12-690В. Проверяем нижний порог вкл измерения. По показаниям девайся 9В занижено на 1.3В с установленным значением напряжения. При установленном значении 12В — показание девайса 10В, ниже на 2В. С повышением измеряемого напряжения, повышается точность замера. При 16.3В получаем уже 16В и т.д.

При замере переменного напряжения сети разница 2-3В.

Замер межфазного напряжения.

При замере постоянного напряжения, с учетом правильного расположения щупов(красный плюс, черный минус), включается светодиод со значением "+".

При обратном положении щупов при замере, включается красный светодиод "-" и желтый.

Считаю что девайс годный и со своими задачами справляется. Главной задачей которого является обезопасить человека использующего прибор, т.е. показать наличие или отсутствие напряжения и указать какое оно. А здесь большой точности не надо. Если нужен точный замер есть мультиметр. Поэтому как работу указателя напряжения оцениваю на 5. А цена этого прибора в оффлайне в 2 раза выше.
Всем спасибо. Если что написал не так, поправьте.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Биполярный детектор постоянного напряжения предлагает Sensit

Резюме: Состоящая из двух прецизионных операционных усилителей (MAX4236), опорного напряжения (MAX6143), логический элемента, и связанных с ними компонентов, эта схема детектора постоянного напряжения утверждает, цифровой выходной сигнал, когда вход находится в пределах окна ± 100 мВ, с центром в точке 0V.

Аналогичная версия этой статьи появилась в номере журнала Power Electronics Technology от 1 июня 2007 года.

Важной функцией в промышленных и научных приложениях является обнаружение наличия (или отсутствия) постоянного напряжения в защитных блокировках, автоматических секвенсорах и т. Д.Чтобы обнаружить отсутствие больших биполярных уровней постоянного тока, детектор должен выдавать сигнал, когда его вход находится в пределах стабильного и точно определенного окна около нуля вольт. Ширина окна должна быть в два раза больше максимально допустимого напряжения ошибки и центрирована на нулевом вольт.

Схема обнаружения должна иметь вход с высоким сопротивлением, чтобы не повлиять на систему, в которую она вставлена. Он также должен выдерживать входной уровень, равный максимальному контролируемому напряжению плюс амплитуда любого переходного процесса, который может возникнуть.Одна схема, отвечающая этим требованиям (, рис. 1 ), выдает цифровой выходной сигнал, когда входное напряжение находится в пределах диапазона ± 100 мВ.


Рис. 1. Этот детектор биполярных напряжений постоянного тока выдает цифровой выходной сигнал, когда вход находится в пределах окна ± 100 мВ с центром в 0 В.

Его входное сопротивление составляет 22 МОм, а максимальное входное напряжение определяется характеристиками дуги входного резистора серии 22,1 МОм. Его четко определенные края окна имеют гистерезис около 10 мВ, что устраняет любые вызванные шумом колебания на выходе (, рис. 2, ).Скорость отклика определяется постоянной времени 10 мс, образованной входным конденсатором 10 нФ (пленочного типа с малой утечкой) и параллельной комбинацией (около 11 МОм) двух резисторов делителя / сдвига входного напряжения 22,1 МОм.


Рисунок 2. Эти формы сигналов из схемы на Рисунке 1 показывают реакцию выхода детектора на линейное изменение входного напряжения.

Схема работает от одного источника питания +5 В благодаря способности операционного усилителя (MAX4236) работать с низким напряжением смещения, низкой температурой смещения, низким током смещения и входными напряжениями, включая отрицательную шину.Температурная зависимость порогов срабатывания составляет менее 1 мВ (всего) в диапазоне от 0 ° C до + 85 ° C. Чтобы гарантировать стабильность этих триггерных напряжений при повышении температуры, значения температуры двух резисторов 22,1 МОм должны быть низкими и как можно точнее согласованными.

Очень высокий входной импеданс делает эту схему чувствительной к токам утечки. Отрицательный вход каждого операционного усилителя должен поддерживаться тефлоновой стойкой, а на всю сборку должна быть нанесена высококачественная изоляция с конформным покрытием.Если цепь извещателя должна быть гальванически изолирована от цепи управления системой, рассмотрите схему , рисунок 3 . Таблицы данных и другую информацию об ИС, показанных на этих рисунках, можно найти на сайте www.maximintegrated.com/.


Рисунок 3. Измененный, как показано, выходной сигнал на Рисунке 1 гальванически изолирован от контролируемого напряжения.

©, Maxim Integrated Products, Inc.
Содержимое этой веб-страницы защищено законами об авторском праве США и других стран.Для запросов на копирование этого контента свяжитесь с нами.
ПРИЛОЖЕНИЕ 4568:
ПРИМЕЧАНИЕ ПО ПРИМЕНЕНИЮ 4568, г. AN4568, AN 4568, APP4568, Appnote4568, Appnote 4568

maxim_web: en / products / analog / amps, maxim_web: en / products / interface / signal-line-protection-ics, maxim_web: en / products / power / supervisors-Voltage-monitors-sequencers, maxim_web: en / products / analog / vrefs, maxim_web: ru / products / power / supervisors-Voltage-monitors-секвенсоры / детекторы напряжения и батареи, maxim_web: en / products / power / supervisors-Voltage-monitors-секвенсоры / секвенсоры-трекеры напряжения

maxim_web: en / products / analog / amps, maxim_web: en / products / interface / signal-line-protection-ics, maxim_web: en / products / power / supervisors-Voltage-monitors-sequencers, maxim_web: en / products / analog / vrefs, maxim_web: en / products / power / supervisors-Voltage-monitors-секвенсоры / детекторы напряжения и батареи, maxim_web: en / products / power / supervisors-Voltage-monitors-секвенсоры / секвенсоры-трекеры напряжения

Биполярный датчик напряжения 400-3600В

Подробнее

Для определения постоянного напряжения (наличие или отсутствие напряжения), остаточного постоянного напряжения (измерение разгрузки линии) и фактического / индуктивного переменного напряжения (наличие или отсутствие напряжения).

- Визуальная индикация: зеленый свет - активное состояние, синий свет - номинальное напряжение обнаружено, красный свет - наличие постоянного напряжения, оранжевый свет - падение постоянного напряжения, предупреждение о перенапряжении - до 3600 В
- Прочный корпус с гибкой переходной муфтой (AFLEX) .
-Полное автоматическое управление с кнопкой самотестирования.
- Отсутствует напряжение, сигнализируется зеленым светом высокой яркости.
- Доступны переходники для обычных типов стиков.
-Поставляется в металлическом футляре или мягком футляре.

Дополнительные сведения см. В таблице данных в формате pdf.

Краткий обзор

FAMECA.

FAMECA - крупный мировой игрок в области исследований, проектирования и производства оборудования для предотвращения электрического риска.
С 1949 года бренд полагается на ноу-хау своих заводов, чтобы предложить своим клиентам высокопроизводительные решения в области низкого, среднего и высокого напряжения.
Задачи, выполняемые FAMECA с момента ее создания:
- Защита людей от поражения электрическим током.
- Обеспечение продуктов, гарантирующих максимальный уровень безопасности, в соответствии со стандартами и методами работы.
- Разработка профилактических мер с помощью конструкции и использования каждого устройства
Диапазон оборудования, производимого на нашем заводе:
- Переносное заземление
- Обнаружение напряжения
- Изоляционные стержни
Он также включает ряд решений для улучшения знаний о сети и облегчения переход на интеллектуальные сети:
- Управление схемой сети
- Идентификация фазы
- Идентификация кабеля
Наш бренд делает ставку на инновации, а также на надежную конструкцию, предлагая решения, адаптированные к технологической эволюции сетей по всему миру.
Таким образом, он позволяет эффективно оптимизировать производство, передачу, распределение, эксплуатацию и техническое обслуживание электрических сетей.
Все наши продукты соответствуют нашей политике защиты окружающей среды при производстве и послепродажном обслуживании.

KIA7036 datasheet - биполярная линейная интегральная схема (детектор напряжения

BSP742RI : переключатель высокого напряжения Smart Power. выход CMOS-совместимый вход Защита от потери GND и Vbb ESD - Защита Очень низкий ток в режиме ожидания Краткое описание продукта Защита от перенапряжения.

CK2540-7R : преобразователи постоянного тока в постоянный на 150 Вт. Диапазон входного напряжения от 1 до 2 выходов кВ переменного тока I / O испытательное напряжение на электрическую прочность Прочная электрическая и механическая конструкция Полностью изолированные выходы Диапазон рабочих температур окружающей среды 4071 C с конвекционным охлаждением Выход 1 Uo nom Io nom [В DC] [A] Выход 1 Uo nom Io nom [В DC] [A] Выход 2 Uo nom Io nom [В DC] [A] Выход 2 Uo nom Io nom [В DC] [A] Тип.

KA1H0265R : Off-Line. СПС. Прецизионная фиксированная рабочая частота KA1H0265R (100 кГц) Импульс за импульсом Ограничение перегрузки по току Защита от перегрузки Защита от перегрузки по напряжению (мин.23 В) Функция внутреннего теплового отключения Блокировка при пониженном напряжении Внутренний датчик высокого напряжения на полевых транзисторах Автоматический перезапуск Семейство продуктов Fairchild Power Switch (FPS) специально разработано для автономных ИИП с минимальными затратами.

KA78M15 : 3-контактный стабилизатор положительного напряжения 0,5 А. Выходной ток до 0,5 А Выходные напряжения 24 В Защита от тепловой перегрузки Защита от короткого замыкания Защита безопасной рабочей зоны (SOA) выходного транзистора Серия KA78MXX, состоящая из трех клеммных положительных стабилизаторов, доступна в корпусе TO-220 / D-PAK с несколькими фиксированными выходными напряжениями, обеспечивающими это полезно в широком спектре приложений.Ввод параметров.

MM1257 : высокоточный трехконтактный регулятор. Это высокоточный стабилизированный высоковольтный источник питания, который выгодно отличается от обычных трехконтактных стабилизаторов с низким уровнем насыщения. Он может использоваться в широком диапазоне выходных напряжений, от до 12 В, обеспечивая выходные токи. Это одно из серии устройств, доступных по более низким ценам, чем предыдущие регуляторы. Входной ток Выходное шумовое напряжение Максимум.

NJM3517 : Контроллер / драйвер шагового двигателя.s GENERAL - это контроллер / драйвер шагового двигателя, для которого требуются минимум внешних компонентов и приводные токи до 500 мА. NJM3517 подходит для приложений, требующих минимально возможных радиопомех. Работа в двухуровневом режиме привода может повысить производительность двигателя; Импульс высокого напряжения подается на обмотку двигателя в начале шага, чтобы подавать.

PBU1008 : 10a Кремниевые мостовые выпрямители. Низкое падение напряжения в прямом направлении, стойкость к высокотоку при перегрузке до пикового значения 300 А Идеально подходит для приложений с печатной платой Напряжение изоляции от корпуса до клеммы 1500 В Пластик Материал: Класс воспламеняемости UL 94V-0 Внесен UL в список признанных компонентов, номер файла E95060 Корпус: литой пластик Клеммы: посеребренные выводы для пайки.

PT3302A : Plug-in Power Solutions-> Неизолированный-> Single Posi. ti PT3302, 5Vout 30W Вход от 20 до 60V Неизолированный понижающий Isr.

SI-3157B : ИС линейного регулятора, 5 клемм и напряжение с малым падением напряжения. 5-контактный, многофункциональный, цельнолитой, с малым падением напряжения капельного типа Компактный полностью отформованный корпус (эквивалент TO220) Выходной ток: 0,27 А Низкое падение напряжения: VDIF0,5 В (при IO = 0,27 А) Выход ВКЛ / ВЫКЛ Терминал управления совместим с LS-TTL. (Он может напрямую управляться LS-TTL или стандартной логикой CMOS.) Встроенная максимальная токовая защита, тепловая защита.

TPDV625--1225 : Генераторы переменного тока. Высокая коммутация: 88 А / мс (400 Гц) Изоляционное напряжение = 2500 В (среднеквадратичное) (Признано UL: EB81734) Допустимое высокое напряжение: VDRM = 1200 В В TPDV625 TPDV1225 используется высокоэффективная технология пассивированного переменного тока на стекле. Обладая очень высокими уровнями коммутации и высокой стойкостью к импульсным токам, это семейство хорошо адаптировано для управления мощностью при индуктивной нагрузке (двигатель,

).

DC700 : DC-DC преобразователи мощностью 15-75 Вт До 12 Вт кубический дюйм o КПД до 9070 o Сверхширокий диапазон входного напряжения o Защита от тепловой перегрузки r Шестистороннее экранирование, медный корпус с низким температурным градиентом o Защита от обратной полярности.

MCP1624 : Низковольтный входной повышающий стабилизатор для микроконтроллеров PIC MCP1624 / 3 - это компактные, высокоэффективные синхронные повышающие преобразователи постоянного тока с фиксированной частотой. Оба представляют собой простой в использовании источник питания для приложений, работающих от одно-, двух- или трехэлементных щелочных, никель-кадмиевых, никель-металлгидридных, одноэлементных литий-ионных или литий-полимерных батарей. MCP1624 / 3 может быть сопряжен с любым PIC.

VO3120 : 2,5 A Драйвер IGBT и MOSFET выходного тока 2,5 A Драйвер IGBT и MOSFET выходного тока.

PT7M7803TT : Цепи супервизора P Контрольные схемы микропроцессоров (P) семейства PT7M7xxx предназначены для повышения надежности и точности цепей питания в P-системах. Эти устройства уменьшают сложность и уменьшают количество компонентов, необходимых для контроля работы источника питания и батарей.

US2075A : ДВУХКАНАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ ДЛЯ USB. UTC US2075A - это двухканальный переключатель питания с независимыми функциями включения и флага, оптимизированный для универсальной последовательной шины (USB) с питанием от шины и приложений с автономным питанием.Этот продукт удовлетворяет требованиям к падению напряжения USB с плавным запуском, который устраняет мгновенное падение напряжения на восходящей линии.

-метровая проверка транзистора (BJT) | Биполярные переходные транзисторы

Биполярные транзисторы построены из трехслойного полупроводникового «сэндвича» PNP или NPN. Таким образом, транзисторы регистрируются как два диода, подключенных друг к другу, при тестировании с помощью функции «сопротивления» или «проверки диода» мультиметра, как показано на рисунке ниже. Показания низкого сопротивления на базе с черными отрицательными (-) выводами соответствуют материалу N-типа в базе транзистора PNP.На символе на материал N-типа «указывает» стрелка перехода база-эмиттер, которая является базой для этого примера. Эмиттер P-типа соответствует другому концу стрелки перехода база-эмиттер, эмиттеру. Коллектор очень похож на эмиттер, а также является материалом P-типа PN перехода.

Проверка счетчика транзисторов PNP: (a) прямые B-E, B-C, сопротивление низкое; (б) обратные B-E, B-C, сопротивление ∞.

Здесь я предполагаю использовать мультиметр с функцией только одного диапазона (сопротивления) для проверки PN-переходов.Некоторые мультиметры оснащены двумя отдельными функциями проверки целостности цепи: сопротивлением и «проверкой диодов», каждая из которых имеет свое предназначение. Если ваш измеритель имеет назначенную функцию «проверки диодов», используйте ее, а не диапазон «сопротивления», и измеритель будет отображать фактическое прямое напряжение PN-перехода, а не только то, проводит ли он ток.

Показания счетчика, конечно же, будут прямо противоположными для NPN-транзистора, с обоими PN-переходами, обращенными в другую сторону. Показания низкого сопротивления с красным (+) выводом на базе являются «противоположным» состоянием для NPN-транзистора.

Если в этом тесте используется мультиметр с функцией «проверки диодов», будет обнаружено, что переход эмиттер-база имеет немного большее прямое падение напряжения, чем переход коллектор-база. Эта прямая разница напряжений возникает из-за несоответствия в концентрации легирования между эмиттерной и коллекторной областями транзистора: эмиттер представляет собой намного более легированный кусок полупроводникового материала, чем коллектор, в результате чего его соединение с базой создает более высокое прямое напряжение. падение.

Зная это, становится возможным определить, какой провод какой на немаркированном транзисторе. Это важно, потому что упаковка транзисторов, к сожалению, не стандартизирована. Конечно, все биполярные транзисторы имеют три провода, но расположение трех проводов на физическом корпусе не организовано в каком-либо универсальном стандартизированном порядке.

Предположим, технический специалист находит биполярный транзистор и приступает к измерению целостности цепи с помощью мультиметра, установленного в режиме «проверки диодов».Измеряя между парами проводов и записывая значения, отображаемые измерителем, технический специалист получает данные, показанные на рисунке ниже.

  • Касательный провод 1 (+) и 2 (-) счетчика: «OL»
  • Касательный провод счетчика 1 (-) и 2 (+): «OL»
  • Касательный провод измерителя 1 (+) и 3 (-): 0,655 В
  • Касательный провод счетчика 1 (-) и 3 (+): «OL»
  • Касательный провод измерителя 2 (+) и 3 (-): 0,621 В <
  • Касательный провод счетчика 2 (-) и 3 (+): «OL»

Неизвестный биполярный транзистор. Какие терминалы являются эмиттерным, базовым и коллекторным? Показания омметра между клеммами.

Единственными комбинациями контрольных точек, дающими показания измерителя, являются провода 1 и 3 (красный измерительный провод на 1 и черный измерительный провод на 3) и провода 2 и 3 (красный измерительный провод на 2 и черный измерительный провод на 3). Эти два показания должны указывать на прямое смещение перехода эмиттер-база (0,655 В) и перехода коллектор-база (0,621 В).

Теперь мы ищем один провод, общий для обоих наборов показаний проводимости.Это должно быть базовое соединение транзистора, потому что база является единственным слоем трехслойного устройства, общим для обоих наборов PN-переходов (эмиттер-база и коллектор-база). В этом примере этот провод имеет номер 3 и является общим для комбинаций контрольных точек 1-3 и 2-3. В обоих этих наборах показаний измерителя тестовый провод , черный (-), касался провода 3, который говорит нам, что база этого транзистора сделана из полупроводникового материала N-типа (черный = отрицательный). Таким образом, транзистор представляет собой PNP с базой на проводе 3, эмиттером на проводе 1 и коллектором на проводе 2, как показано на рисунке ниже.

  • E и C высокий R: 1 (+) и 2 (-): «OL»
  • C и E высокий R: 1 (-) и 2 (+): «OL»
  • E и B вперед: 1 (+) и 3 (-): 0,655 В
  • E и B реверс: 1 (-) и 3 (+): «OL»
  • C и B вперед: 2 (+) и 3 (-): 0,621 В
  • C и B реверс: 2 (-) и 3 (+): «OL»

Клеммы BJT, идентифицируемые омметром.

Обратите внимание, что базовый провод в этом примере - это , а не - средний вывод транзистора, как можно было бы ожидать от трехслойной «сэндвич-модели» биполярного транзистора.Это довольно частый случай, который сбивает с толку новичков, изучающих электронику. Единственный способ узнать, какой именно провод - это проверить счетчик или обратиться к документации производителя на этот конкретный номер детали транзистора.

Знание того, что биполярный транзистор ведет себя как два встречных диода при тестировании с помощью кондуктометра, полезно для идентификации неизвестного транзистора исключительно по показаниям прибора. Это также полезно для быстрой функциональной проверки транзистора.Если техник должен был измерить непрерывность в более чем двух или любых менее чем двух из шести комбинаций измерительных выводов, он или она немедленно узнал бы, что транзистор неисправен (или что это не биполярный транзистор, а скорее что-то еще - отличная возможность, если для точной идентификации нельзя ссылаться на номера деталей!). Однако модель транзистора «два диода» не может объяснить, как и почему он действует как усилительное устройство.

Чтобы лучше проиллюстрировать это, давайте рассмотрим одну из схем транзисторного переключателя, используя физическую схему на рисунке ниже, а не схематический символ, представляющий транзистор.Так будет легче увидеть два PN-перехода.

Небольшой ток базы, протекающий в переходе база-эмиттер с прямым смещением, позволяет протекать большому току через переход база-коллектор с обратным смещением.

Диагональная стрелка серого цвета показывает направление тока через переход эмиттер-база. Эта часть имеет смысл, поскольку ток течет от базы P-типа к эмиттеру N-типа: переход явно смещен в прямом направлении.А вот переход база-коллектор - совсем другое дело. Обратите внимание на то, как толстая стрелка серого цвета указывает направление тока (вниз) от коллектора к базе. С основанием из материала P-типа и коллектором из материала N-типа. База и коллектор находятся на обратном смещении, которое препятствует прохождению тока. Однако насыщенный транзистор оказывает очень слабое сопротивление току на всем пути от коллектора до эмиттера, о чем свидетельствует свечение лампы!

Очевидно, что здесь происходит что-то, что противоречит простой объяснительной модели «двух диодов» биполярного транзистора.Когда я впервые узнал о работе транзисторов, я попытался сконструировать свой собственный транзистор из двух последовательно соединенных диодов, как показано на рисунке ниже.

Пара встречных диодов не работает как транзистор, и ток не может протекать через лампу!

В транзисторе обратное смещение перехода база-коллектор предотвращает ток коллектора, когда транзистор находится в режиме отсечки (то есть, когда ток базы отсутствует). Если соединение база-эмиттер смещено в прямом направлении управляющим сигналом, обычно блокирующее действие перехода база-коллектор отменяется, и ток разрешается через коллектор, несмотря на тот факт, что ток идет «неправильным путем» через этот PN соединение.Это действие зависит от квантовой физики полупроводниковых переходов и может иметь место только тогда, когда два перехода должным образом разнесены и концентрации легирования трех слоев правильно пропорциональны. Два диода, соединенные последовательно, не соответствуют этим критериям; верхний диод никогда не может «включиться», когда он смещен в обратном направлении, независимо от того, сколько тока проходит через нижний диод в контуре базового провода. См. Биполярные переходные транзисторы, Раздел 2 для получения более подробной информации.

То, что концентрации легирования играют решающую роль в особых возможностях транзистора, также подтверждается тем фактом, что коллектор и эмиттер не взаимозаменяемы.Если рассматривать транзистор просто как два соединенных друг с другом PN перехода или просто как простой сэндвич из материалов N-P-N или P-N-P, может показаться, что любой конец транзистора может служить коллектором или эмиттером. Однако это не так. При подключении «в обратном направлении» в цепи ток база-коллектор не сможет управлять током между коллектором и эмиттером. Несмотря на то, что эмиттерный и коллекторный слои биполярного транзистора имеют одно и то же легирование типа (либо N, либо P), коллектор и эмиттер определенно не идентичны!

Переход база-эмиттер допускает ток, поскольку он смещен в прямом направлении, в то время как переход база-коллектор имеет обратное смещение.Действие базового тока можно представить как «открытие затвора» для тока через коллектор. Более конкретно, любая заданная величина тока база-эмиттер допускает ограниченную величину тока база-коллектор.

В следующем разделе это ограничение тока транзистора будет исследовано более подробно.

ОБЗОР:

  • При тестировании мультиметром в режимах «сопротивление» или «проверка диодов» транзистор ведет себя как два встречных PN (диодных) перехода.
  • PN-переход эмиттер-база имеет немного большее прямое падение напряжения, чем PN-переход коллектор-база, из-за более сильного легирования полупроводникового слоя эмиттера.
  • Переход база-коллектор с обратным смещением обычно блокирует прохождение любого тока через транзистор между эмиттером и коллектором. Однако этот переход начинает проводить, если ток проходит через базовый провод. Базовый ток можно рассматривать как «открытие затвора» для определенного ограниченного количества тока через коллектор.

СВЯЗАННЫЙ РАБОЧИЙ ЛИСТ:

Патент США на биполярный ионизатор с внешним индикатором ионного дисбаланса Патент (Патент № 9843169 от 12 декабря 2017 г.

)
ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Данное изобретение относится к генераторам биполярных ионов, в которых используются отдельные электроды для генерации положительных и отрицательных ионов, и может применяться в промышленных и бытовых целях для разрушения электростатических зарядов и для дезинфекции воздуха.

Уровень техники

Наиболее важными параметрами биполярного ионизатора являются количество положительных и отрицательных ионов на выходе ионизатора и баланс между концентрациями положительных и отрицательных ионов.

Обычно для достижения необходимого баланса экран располагается рядом с ионизирующими электродами. Щит может быть пассивным или активным. В последнем случае к экрану прикладывается напряжение смещения, чтобы регулировать ионный баланс в оттоке ионов.

Типичные устройства показаны в патенте США No. №№ 3,812,559, 3,909,614, 4,096,543, 4,227,894, 4,618,249, 5,381,789, 6,785,114, 6,850,403 и 7,031,134; US 2006/0072279, RU 2294776 и JP 3700003.

Основным недостатком существующего уровня техники является низкий КПД генераторов, связанный с использованием экранов.Действительно, из-за близости экрана к ионизирующим электродам 90-95% ионного тока поступает на экран, в то время как только 5-10% тока выходит из ионизатора и достигает открытого воздуха. Недостатком является низкая точность контроля ионов противоположной полярности вне ионизатора. Например, 10% дисбаланса выходного ионного тока приводит к дисбалансу всего на 1% в общем ионном токе.

В принципе, это сильно влияет на использование таких ионизаторов, поскольку именно пользователь испытывает дисбаланс, возникающий в результате установки и меняющихся условий эксплуатации.

Патент США. В US 8,705,224 на имя изобретателя раскрыт способ генерации ионов, который включает в себя генерацию высокого напряжения переменного тока с использованием стационарного генератора переменного тока, подачу высокого напряжения переменного тока на один или несколько преобразователей напряжения переменного / постоянного тока через емкостную воздушную связь между высоким напряжением. клемма генератора переменного тока и одна или несколько клемм высокого напряжения преобразователей напряжения переменного / постоянного тока. Преобразователи переменного / постоянного напряжения вращаются, и каждый преобразователь переменного / постоянного напряжения подключен к ионизирующему воздуху электроду, который вращается вместе с преобразователем переменного / постоянного напряжения, к которому он подключен, когда этот преобразователь переменного / постоянного напряжения вращается относительно переменного тока. генератор, в потоке воздуха.Дополнительная емкостная воздушная связь обеспечивается между выводом низкого напряжения генератора переменного тока и одним или несколькими выводами низкого напряжения преобразователей напряжения переменного / постоянного тока.

Патент США. В US 8611865 на имя изобретателя раскрыты способ и устройство для автоматического контроля положительного и отрицательного ионного баланса в генераторе биполярных ионов. Напряжение смещения от источника напряжения смещения подается на электрод смещения от источника питания, который включает в себя генератор переменного напряжения и схему умножения напряжения по меньшей мере одного каскада. Ток смещения, протекающий через электрод смещения, можно контролировать, заряжая конденсатор в цепи умножения напряжения, чтобы стабилизировать ток смещения.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Целью настоящего изобретения является повышение эффективности биполярных ионизаторов и обеспечение индикации дисбаланса положительных и отрицательных ионов в выходящем потоке.

Цель достигается за счет использования схемы, которая обеспечивает баланс положительных и отрицательных ионов, без использования экрана.

Автоматический баланс потока ионов достигается за счет использования двух схем умножения напряжения противоположной полярности, питаемых от одного высоковольтного генератора переменного тока, имеющего выходы с высоким и низким потенциалом. Выход генератора с высоким потенциалом связан емкостным образом с входами высокого напряжения умножителей напряжения противоположной полярности, в то время как выход генератора с низким потенциалом связан через вспомогательный конденсатор с входами с низким потенциалом умножителей напряжения. Выходы умножителей напряжения противоположной полярности подключены к ионизирующим электродам.Индикатор подключен параллельно вспомогательному конденсатору для контроля ионного дисбаланса.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Чтобы понять изобретение и увидеть, как оно может быть реализовано на практике, варианты его осуществления будут описаны только в качестве неограничивающего примера со ссылкой на сопроводительные чертежи в который:

РИС. 1 схематично показывает схему биполярного ионизатора согласно варианту осуществления изобретения;

РИС.2 схематично показан внешний индикатор ионного дисбаланса для использования со схемой биполярного ионизатора по фиг. 1;

РИС. 3 - наглядное изображение правильного расположения биполярного ионизатора согласно настоящему изобретению относительно воздушного потока;

РИС. 4 наглядно показано использование биполярного ионизатора согласно изобретению в воздуховоде;

РИС. 5 графически показывает биполярный ионизатор, содержащий несколько ионизаторов;

РИС. 6 графически показывает узел, содержащий биполярный ионизирующий стержень и воздуходувку для использования в контейнере или холодильной камере;

РИС.7 наглядно показано использование ионизаторов на входе и выходе в воздуховоде кондиционирования воздуха на противоположных сторонах теплообменного змеевика; и

фиг. 8 и 9 наглядно показано использование биполярного ионизатора на настенном кондиционере.

ПОДРОБНОЕ ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

Фиг. 1 схематично показана схема биполярного ионизатора 10 , содержащая высоковольтный генератор переменного напряжения 11 , высоковольтный выход которого подключен через первый конденсатор 12 к соответствующим высоковольтным входам пары умножителя отрицательного и положительного напряжения 13 и 14 и чей низкопотенциальный выход подключен к GND. Умножитель отрицательного напряжения 13 содержит второй конденсатор 15 , подключенный к аноду первого выпрямительного диода 16 . Умножитель положительного напряжения 14 содержит третий конденсатор 17 , подключенный к катоду второго выпрямительного диода 18 , анод которого соединен с катодом первого выпрямительного диода 16 . Ионизирующий электрод низкого напряжения 19 соединен с анодом первого выпрямительного диода 16 , а ионизирующий электрод высокого напряжения 20 соединен с катодом второго выпрямительного диода 18 .Общее соединение второго и третьего конденсаторов 15 и 17 составляет входы высокого потенциала двух умножителей напряжения. Общее соединение соответствующих первого и второго выпрямителей составляет низкопотенциальные входы двух умножителей напряжения и связано с GND через четвертый конденсатор 21 (составляющий вспомогательный конденсатор), к которому подключен внешний индикатор ионного дисбаланса 25 , который теперь будет описан более подробно со ссылкой на фиг. 2.

Таким образом, согласно фиг. 2, внешний индикатор дисбаланса 25 включает в себя входной резистор 101 , подключенный к инвертирующему входу OP AMP 104 , имеющему положительные и отрицательные соединения питания постоянного тока 105 , 106 . К инвертирующему входу OP AMP 104 и его выходу подключен резистор обратной связи 102 , подключенный параллельно интегрирующему конденсатору 103 . Один конец ограничивающего резистора 107 подключен к выходу OP AMP 104 , а его другой конец обычно подключен к катоду первого светодиода 108 и к аноду второго светодиода 109 , катод которого обычно подключается к аноду первого светодиода 108 и к неинвертирующему входу OP AMP 104 , который также подключен к GND.

Ионизатор работает следующим образом. Высокое напряжение переменного тока преобразуется умножителями напряжения противоположной полярности 13 и 14 в пульсирующие положительное и отрицательное напряжение, которое прикладывается к ионизирующим электродам 19 и 20 , расположенным на некотором расстоянии друг от друга в корпусе ионизатора 31 (показан на фиг. 3), так что генерируются потоки отрицательных и положительных ионов.

Поскольку ионные токи в низкопотенциальной цепи, образованной четвертым конденсатором 21 и индикатором внешнего дисбаланса 25 , протекают в противоположных направлениях, четвертый конденсатор 21 обеспечивает автоматический баланс ионного тока относительно переменного тока. тока, а индикатор 25 при достаточно высоком входном сопротивлении выполняет функцию датчика дисбаланса по постоянному току.

Кроме того, поскольку внутри ионизатора поддерживаются постоянные условия генерации ионов, включая расположение всех электронных компонентов и корпуса 31 , схема индикации дисбаланса 25 будет реагировать только на изменения генерации ионов, происходящие вне генератора. , что является индикатором внешнего ионного дисбаланса.

Индикатор 25 представляет собой биполярную интегрирующую схему с фиксированным порогом индикации, который определяется прямым падением напряжения на светодиодах 108 и 109 (2-2.5 В) при коэффициенте усиления усилителя, равном 1. Чувствительность индикатора внешнего дисбаланса 25 можно изменять, регулируя коэффициент усиления с помощью резистора обратной связи 102 . Регулировка чувствительности индикатора необходима для того, чтобы исключить случайные или незначительные колебания ионного баланса.

РИС. 3 наглядно показано предпочтительное расположение биполярного ионизатора 30 согласно изобретению, в котором ионизирующие электроды 19 и 20 установлены на торцевой поверхности корпуса 31 , в котором размещены схемы, описанные выше со ссылкой на Фиг. 1 и 2 и расположен относительно воздушного потока так, что поток ионов параллелен воздушному потоку.

Прототип ионизатора 30 согласно изобретению имеет следующие характеристики:

1. Расстояние между электродами 40 мм 2. Скорость потока воздуха 3 м / с 3. Ионный выход 10 12 ион / с 4. КПД 70% 5. Чувствительность индикатора дисбаланса ± 2%

Биполярный ионизатор в соответствии с настоящим изобретением отличается тем, что поток ионов и воздушный поток параллельны, и любой дисбаланс ионов корректируется автоматически.Заявитель обнаружил, что эти свойства пригодны для ряда особенно выгодных применений, некоторые из которых теперь будут описаны.

РИС. На фиг.4 графически показан вентилятор, изображенный в целом как 32 , имеющий воздушный канал 33 , в отверстии которого установлен биполярный ионизатор 30 согласно изобретению, так что поток ионов параллелен потоку воздуха. Такое устройство также может быть частью воздушного душа, который представляет собой автономные камеры, установленные на входах в контролируемую среду, такую ​​как чистые помещения.

РИС. На фиг.5 графически показан канал 35 кондиционирования воздуха, в котором установлена ​​биполярная ионизирующая штанга 36 , содержащая несколько ионизаторов 30 согласно изобретению. Каждая соседняя пара ионизаторов ориентирована так, что соседние электроды всегда имеют одинаковую полярность, чтобы избежать рекомбинации ионов. Некоторая рекомбинация ионов между положительным и отрицательным электродами одного модуля неизбежна. Это уменьшается за счет максимально возможного расстояния между положительным и отрицательным электродами, что на практике означает их установку как можно ближе к противоположным краям корпуса.

РИС. 6 наглядно показано устройство 40 для обеззараживания воздуха в контейнере или холодильной камере. Узел 40 включает кожух 41 , имеющий на одном конце отверстие, поддерживающее нагнетатель 42 , и имеющий на противоположном конце отверстие, в конце которого или ближе к концу которого установлен биполярный ионизатор 30 в соответствии с изобретение так, что поток ионов параллелен потоку воздуха. Такое устройство также может быть частью воздушной завесы, которая представляет собой устройство с приводом от вентилятора, используемое для разделения двух пространств друг от друга.В этом случае теплообменник нагревателя 43 не требуется.

РИС. 7 наглядно показано использование ионизаторов на входе и выходе в виде биполярных ионизирующих стержней 36 a и 36 b , соответственно, расположенных в воздуховоде для кондиционирования воздуха (A / C) 45 с противоположных сторон. змеевика теплообменника 46 . При использовании в качестве кондиционера для охлаждения воздуха теплообменный змеевик 46, является охлаждающим змеевиком, и выходящий воздух холоднее, чем входящий.Более холодный воздух может удерживать меньше воды, чем входящий в него воздух, и вода, которая таким образом конденсируется, собирается вокруг охлаждающего змеевика, делая его влажным и тем самым становится ловушкой для бактерий. Ионизаторы на входе 36 и обеззараживают воздух до того, как он достигнет охлаждающего змеевика 46 , чтобы предотвратить скопление бактерий на охлаждающем змеевике 46 . Однако охлаждающий змеевик 46 деионизирует воздух, и поэтому для замены ионов, удаленных охлаждающим змеевиком 46 , требуются расположенные ниже по потоку ионизаторы 36 b .

РИС. 8 и 9 наглядно показано использование биполярного ионизатора на настенном блоке кондиционирования воздуха 50 , имеющем одну или несколько заслонок 51 , которые качаются вверх и вниз, чтобы направлять воздух под разными углами, а не направлять его в одном фиксированном направлении. только. Биполярные ионизаторы 30 согласно изобретению устанавливаются на створках 51 . На фиг. 9 показаны два биполярных ионизатора 30 на противоположных сторонах откидной створки, но очевидно, что в зависимости от необходимости может быть использовано различное количество ионизаторов.

Во всех вариантах осуществления ионизаторы предпочтительно устанавливаются в воздуховоде, через который воздух нагнетается в известном направлении, при этом ионизирующие электроды в корпусе ионизатора расположены таким образом, что ионный ток и векторы воздушного потока находятся в одном направлении. Это стало возможным в соответствии с изобретением благодаря расположению электродов 19 и 20 , которое обеспечивает наилучшее совпадение направлений ионного тока и вектора воздушного потока. Максимальная эффективность достигается при параллельности векторов.

Следует отметить, что конфигурации, показанные на фиг. 4–9 используют вышеупомянутые свойства биполярного ионизатора, заключающиеся в том, что поток ионов и поток воздуха параллельны и что любой дисбаланс ионов корректируется автоматически. Однако они не требуют, чтобы биполярный ионизатор был идентичен ионизатору, описанному со ссылкой на фиг. 1 и 2, пока эти свойства достигнуты.

КАТАЛОГ AILDUBUIS2015-GB_PDF.indd

% PDF-1.4 % 1 0 obj > endobj 2 0 obj > endobj 3 0 obj > endobj 4 0 obj > ручей

  • КАТАЛОГ AILDUBUIS2015-GB_PDF.indd
  • Adobe InDesign CS6 (Windows) 2016-04-18T08: 01: 26 + 02: 002016-04-18T08: 01: 26 + 02: 00 Adobe PDF Library 10.0.1 конечный поток endobj 5 0 obj > / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject> / ExtGState> / ColorSpace> >> >> endobj 6 0 obj > / C [0 0 0] / М (Д: 20150601095705 + 02'00 ') / П 5 0 Р / NM (b1e8fd04-a983-4b33-a63ba227445b95ba) / Rect [253. 624182 10.469099 351.238987 40.131545] / Граница [0 0 0] / Подтип / Ссылка >> endobj 7 0 объект > ручей HW [ S PXho2S * 0VLKR? - a_ i +% / Zqɩni a = oZҒl_ ڛ` ~ _ Ğd | CZVSl} Ql7l] e [um9ŏhʊX // Uzqz ', 3x &, krkM (n! NK (Z {_- Vk ٭; X? \ / 7ev% YJqT \ m -ćM $ A | b-Х]

    QԭLҷ ݪ YBCX ~> "zUW = / V \ r] Ӌǯ? [-K eDSfD {), # "Ca ~ ukxE] 99n3} cD9 ݭ ykRbUDJ $ W? hͩSVEy + 0ƿH $ C`L t (+ y 8! T1.9`Nn: P & qa! jnȡ3nnIHTV" & M 冄

    Электрохимическая спектроскопия импеданса как спектроскопия электрохимического импеданса индикатор диссоциации воды в биполярных мембранах

    Биполярная мембрана (BPM) может использоваться для поддержания разницы pH в электролизной ячейке, что обеспечивает свободу независимой оптимизации окружающей среды и катализаторов, используемых для парных окислительно-восстановительных реакций.BPM состоит из двух физических слоев, один из которых является селективным для обмена катионами, а другой - для анионов. Реакция диссоциации воды (WDR) расщепляет воду на протоны и гидроксид-ионы под действием электрического поля, которое концентрируется на границе раздела двух слоев мембраны. Однако ионы соли в обычно используемых электролитах влияют на этот WDR, когда они присутствуют на границе раздела. Используя спектроскопию электрохимического импеданса (EIS), мы наблюдали уменьшение скорости диссоциации воды в присутствии ионов соли, а также наблюдали диффузию и миграцию этих ионов соли, показывая четкую связь между пиками, наблюдаемыми в EIS, и кроссовером ионов.Кроме того, мы показываем, как можно использовать EIS для in situ мониторинга стабильности и старения BPM, показывая, что деградация BPM более заметна в парах электролитов с экстремальным pH по сравнению с парами с неэкстремальными электролитами. Мониторинг in situ и WDR и стабильности BPM являются жизненно важными методами для адекватного и последовательного сравнения новых проектов систем на основе BPM, где EIS позволяет отличать характеристики BPM от других компонентов даже во время работы.

    У вас есть доступ к этой статье

    Подождите, пока мы загрузим ваш контент... Что-то пошло не так. Попробуй снова? .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
