Содержание

Антенны УКВ - полный список схем и документации на QRZ.RU

113-элементый волновой канал 7L3LVX на 430 МГц775401.02.2001
22 квадрата на 144 МГц2011377529.05.2000
33 простые внешние антенны LPD(433) PMR(446)1050267515.11.2015
4Acom-1000431301714.11.2014
5AV-640 Antenna Manual665763531.05.2007
6BAOFENG UV-5R пользовательская инструкция, user manual249247214.11.2014
7BAOFENG UV-5R схема, schematic diagram409411614.11.2014
8Comet C-150BX пользовательская инструкция97180614.11.2014
9Comet CHA-250B пользовательская инструкция216170314. 11.2014
10DB-1217 Antenna Manual303438801.06.2007
11Diamond A1200S12 инструкция199204214.11.2014
12Diamond V2000A инструкция79195814.11.2014
13Diamond X500H инструкция184215714.11.2014
14Double Eagle - антенна399926.07.2001
15Eagle - антенна на 260-390 мГц371926.07.2001
16FAQ по CB технике (антенны)760007.04.2006
17Icom SP-20 инструкция и схема1006214114.11.2014
18J-антенна на 144 МГц41272330.05.2000
19LDG AT-200Pro инструкция1553196214.11.2014
20LDG Z-817 инструкция1129709514. 11.2014
21LP-1009A Antenna Manual920378701.06.2007
22Maki Denki UTV-1200B][ схема1899198414.11.2014
23Maki Denki UTV-1200B][E схема711183414.11.2014
24Maki Denki UTV-1200B][E-P схема627171314.11.2014
25Mean Well S-350-24 схема94376014.11.2014
26MFJ-1708 инструкция400110214.11.2014
27MFJ-259 инструкция369147714.11.2014
28MFJ-269 инструкция21107014.11.2014
29MFJ-934 инструкция72755014.11.2014
30PS-304 схема231153314.11.2014
31Q-MAC HF-90 описание737298214. 11.2014
32Q-MAC HF-90 пользовательская инструкция, instruction manual3301183814.11.2014
33Q-MAC каталог1000197314.11.2014
34Tokyo Hy-Power HL-37V схема28155514.11.2014
35Tokyo Hy-Power HL-37VSX274155514.11.2014
36Wi Fi антенна своими руками1847118.03.2009
37Активная передающая антенна436607.04.2006
38Анализ антенны Yagi 145 - 5el678510.07.2003
39Антена 900 МГц425207.04.2006
40Антенна "двойной треугольник" на 144-145 МГц779409.09.2006
41Антенна "Мидия"378426.07.2001
42Антенна GSM своими руками1317307. 04.2006
43Антенна VHF-UHF 3-5 эл.1540269013.06.2013
44Антенна вертикальной поляризации 145 MHz, 7 dBd, круговая диаграмма направленности (модель)685809.09.2006
45Антенна для автомобильной сигнализации470807.04.2006
46Антенна для полевого дня за один вечер1036514.06.2005
47Антенна для радиотелефона на 900 MHz274507.04.2006
48Антенна для радиотелефонов Harvest, Senao286007.04.2006
49Антенна для УКВ маяка2467530.05.2000
50Антенна на 28 и 144 МГц298807.04.2006
51Антенна на 33-й телевизионный канал319307.04.2006
52Антенна на подоконнике252707. 04.2006
53Антенна с круговой диаграммой направленности на диапазон 144-146 мГц1149528.10.2004
54Антенна туриста и рыболова209607.04.2006
55Антенны возимых радиостанций1495507.10.2002
56Антенны для работы в полевых условиях238907.04.2006
57Антенный усилитель для приема УКВ277307.04.2006
58Варианты антенн с круговой диаграммой направленности на диапазон 144-146 МГц250851509.01.2006
59Внешняя антенна для сотовых телефонов GSM, CDMA, DAMPS, NMT5009707.11.2005
60Высокоэффективные антенны УКВ754678822.03.2001
61Высокоэффективные УКВ антенны323506.11.2001
62Гистерезис в коаксиальном кабеле165230. 10.2002
63ДВЕ АНТЕННЫ ДЛЯ СИ-БИ-РАДИОСТАНЦИИ299107.04.2006
64Двух элементная антенна Яги 144 MHz - балконный вариант624615.08.2008
65Двухдиапазонная антенна на 28 и 144 МГц169232523.03.2001
66Двухрамочная приемная антенна207207.04.2006
67Двухэлементная антенна218307.04.2006
68Делители телевизионного сигнала268007.04.2006
69Диплексер 144/435 МГц10265013.04.2004
70Колебательный контур-антенна278356913.07.2010
71

УКВ антенны





144 мГц

1. Антенна длиной 3.15 м - 4100 р

2. Антенна длиной 3.9 м - 4750 р.

3. Суперантенна длиной 4.35 м - 5100 р.

4. Модифицированная модель "Сибирский вариант" 11 элементов длиной 5.8 м - 5500р

5. Суперантенна длиной 7 м - 6250 р

6. Суперантенна длиной 8 м - 6500 р



Скачать фото узлов УКВ антенн .

Дипольная антенна для диапазона 144 - 146 МГц может устанавливаться как в горизонтальной так и вертикальной плоскостях (для работы с вертикальной поляризацией и с диаграммой направленности близкой к круговой).

Длина антенны 1 м.

КСВ антенны в рабочем диапазоне менее 1.5

Максимальная мощность - 500 Вт

Разъём SO239

Антенна комплектуется диэлектрическим выносом длиной 30 см для возможности крепления к металлической мачте .

Плечи антенны изготовлены из квадратного профиля 20 х 20 мм что обеспечивает её высокую широкополосность .

Многолетняя эксплуатация показала высокую эффективность и отличную надёжность антенны.

Стоимость антенны 1400 р.

НОВИНКА

Коаксиальный переход 50 - 75 Ом для диапазонов 144 и 432 мГц.

Цена 1300 р.



















































Вариант удачного взаимного расположения стеков антенн на  144 мГц и 432 мГц. Узкая диаграмма  в горизнтальной плоскости на 144 мГц полезна для сужения сектора источников помех.

Антенны в FD 2011.







Персональный сайт - Направленные антены

Антена на 145,500 Часто в эфире можно услышать полемику на тему"А какую антену выбрать начинающему укависту, Яги,но какую,два или три элемента, четыре или более? А почему бы не поставить вертикальную антенну, популярную сейчас коллинеарную 2-5/8, 3-5/8 ? Не смотря на споры в данной статье речь пойдет о 2-элементной ЯГИ



Многоэлементные антенны имеют увеличенный размер ближней зоны, он возрастает с числом элементов самой антенны. Поэтому направленные антенны более чувствительны к поглощающим предметам (земля, дома, деревья) и должны быть отодвинуты от них дальше, чем более простые антенны.

До этого у меня стояли 4 эл. и 6 эл. Яги. Промышленного производства (тангента.ру). Сами по себе антенны замечательно работают, только тогда когда они стоят на своем месте, на открытой местности, каковой является к примеру, крыша. Но, мы рассматриваем именно «балконные условия жизни». Где преимущественно нет возможности вынести антенну дальше 1-1,5 метров за балкон. И только это и явилось обстоятельством для поиска антенны для таких «жестких» условий эксплуатации, потом хочешь чего-то большего, выход один, только установка антенн на крыше, балкон есть балкон, и городить здесь огород не к чему. Даже если умудриться и поставить что-то «серьёзное», многоэлементное, на лоджию, оно совсем не обязано будет работать находясь в «металлической клетке».

Так при близком расположении антенны (до одного метра), чувствовался эффект типа «лесенка». Когда на одной частоте принимаешь 59, через 25 кГц 58, снова через 25 кГц 59. И тем больше чувствовался этот эффект, чем более многоэлементная антенна. Плюс уровень усиления Ga антенн, чем более многоэлементная антенна, тем дальше приходилось выносить эту антенну по сравнению с более простой. Теория вышеизложенная не уходила далеко от практики. Там где двухэлементная работает в метре от стены, четырехэлементная к слову, так же будет работать только, в полутора от оной.

Второй вопрос, почему все же не коллинеарная вертикальная, а направленная? Отвечаю: перво-наперво более шумный он вертикал, а второе, переотраженные сигналы, приходящие от других высотных домов, и ещё не пойми откуда, сигнал приходит к Вашей антенне от корреспондента по прямому пути, от стоящего рядом дома, плюс отразившись от вашего собственного. В итоге сигнал от одной станции, вертикальная антенна улавливается сразу с трех сторон света (это как минимум), ессно ничего хорошего не получится и как результат сигнал основной, ослабляется двумя другими.

По усилению два эл. Яги выигрывает у таких антенн как 5/8, 2-5/8, и 3-5/8. Причем, стоит заметить, тем сильнее выигрывает она у коллинеарных антенн, чем больше дистанция между Вами и корреспондентом. А теперь представьте себе 2 эл. Яги в габаритах 1м х 40см. и коллинеар самый ближайший к ней по усилению это 3-5/8, длинной 5 метров. Что проще на балконе установить?

По сравнению с тремя элементами Яги, двухэлементная в усилении проигрывает только в 1дБд, что при реальных условиях не заметно, зато проигрывая в 1 децибел двухэлементная имеет в два раза меньшую траверсу, а это уже важно при стесненных условиях балкона.

Почему именно вариация вибратор-рефлектор, потому, что в отличии от вибратор-директор, данная компоновка имеет большее усиление вперед, но меньшее подавление фронт-тыл. Тогда как вибратор-директор с точностью наоборот.

Конструкция.

Антенна выполнена из алюминиевых труб диаметром 10 мм. И Алюминиевой траверсы квадратного профиля 20х20 мм. Активный элемент «заточен» под 50 Ом, т. е. кабель подключается напрямую, желательно вблизи подключения кабеля к вибратору надеть пару ферритовых колец, на сам кабель.

Вибратор разрезной имеет длину 928 мм. Рефлектор длиной 994мм, расстояние между элементами 426 мм.

Вибратор полностью изолирован от траверсы. Для лучшей прочности, я в своей конструкции между элементами и бумом поставил пластиковые диэлектрики. Которые сделаны из пластиковой водопроводной трубки внешним диаметром 20 мм. Отпиливаем от нее отрезок длинной 70 мм, и распиливаем его вдоль по всей длине. У нас получиться две полукруглые половинки, одна для вибратора другая для рефлектора. Для активного элемента, одно отверстие сверлим точно по середине нашего изолятора, с помощью него вибратор будет крепиться к буму. А каждую половинку разрезного вибратора крепим с помощью пластиковых стяжек к самому изолятору. Рефлектор электрически соединен с бумом антенны. Через винт крепления к траверсе расположенный точно в середине элемента. Хотя для того чтобы получить антенну с более стабильными характеристиками, советую и его изолировать. Так как элементы из алюминия,

подключение кабеля к вибратору выполнено с помощью лепестков, которые привинчены винтами к вибратору. Если нет под рукой алюминиевого квадратного профиля для траверсы, его с успехом можно заменить на что-нибудь диэлектрическое, например, деревянной рейкой.

Вот и все, конструкция антенны очень простая, эксплуатирую я её уже более двух лет, правда ранее антенна была выполнена из проволоки би-металла 3мм. При этом антенна имела чуть меньшее усиление (сама проволока была окислена и царапана). Заменой элементов на Al трубки решило проблему, плюс антенна стала заметно широкополоснее. У меня антенна установлена с помощью кронштейна длинной 1,5 метра от окна. Было проведено много дальних QSO из Москвы с Тверью, Иваново, Рязанью, Липецком, Орлом, Тулой, Смоленском, Украиной и Беларусией, FM при мощности 5 Ватт.

Автор Евгений (RW3AC)
Думаю, у каждого после мысли: ” А не сделать ли мне антенну на диапазон..... по образцу.......” - возникает куча вопросов по материалам, размерам, технологии изготовления, подъема, вращения, согласования и т.
п. Это касается всех без исключения антенн и порой, отсутствие информации здорово тормозит или даже делает невозможной реализацию идеи.

Так случилось, что возникла мысль о хороших УКВ антеннах на 2 м, 70 и 23 см. Начитавшись книжек, полазив по интернету и послушав советы «бывалых» остановился на классике – конструкциях DJ9BV на 70 см и DK7ZB на 2 метра. Антенны разные по конструкции, но обладают хорошими показателями и используются большим количеством радиолюбителей как для обычных связей так и при работе в Полевых днях и через Луну.
Антенны на 2 метра были уже сделаны когда возникла идея написать эту статью, чтобы поделиться с коллегами и новичками процессом воплощения идеи в практику….

Сначала делаем станок
В качестве шаблона изгиба вначале была взята труба диаметром 45 мм - для «прицеливания».


Трубка пустая, фен надо искать, но хочется попробовать…
Результат сгибания трубки без песка, фена и второпях : сразу виден залом трубки.


С трубой 45 мм получилось так, что внутренние размеры вибратора на 3 мм больше положенных (красный цвет – размеры петлевого вибратора) и хотя это расстояние мало влияет на параметры диполя захотелось сделать лучше.


Труба для изгиба диаметром 45 мм была заменена на 42 мм. Чтобы было меньше обрезков (экономия материала) нужно измерить длину первого правильно изготовленного элемента, дать припуск и – вперед!!!
Трубка будущего вибратора уже забита мелким сухим хорошо утрамбованным песком, закрыта с двух сторон деревянными пробками и уложена посередине станка.

Вначале феном (температура до 500 градусов С) хорошо прогреваем начало изгиба и осторожно начинаем гнуть трубку.



Двигаясь по окружности греем и гнем…



…гнем…



согнули!


Переворачиваем вибратор и фиксируем готовый изгиб гвоздиком. Качество изгиба и точность выдержки размеров налицо!!!



Далее греем и гнем другую сторону.

Это наделано за 2 часа.

Следующая задача – обеспечить соединение и согласование вибратора с линией питания. Для герметичности взята пластиковая электрическая коробка, в которую
через уплотнители заведены концы петлевого вибратора. Внутрь трубки (диаметр 6 мм) предварительно вставлены отрезки алюминиевого прутка (5.5 мм), трубка обжата клещами для обжимки оплетки кабеля. Нарезана резьба М3 для крепления контактных лепестков – такая конструкция позволяет накрепко притянутъ их к элементу не боясь сорвать резьбу.

В качестве элементов антенны использован силовой кабель с алюминиевой жилой диаметром 5.5 мм. Диаметр по изоляции 8.5 мм

Размеры элементов антенны на 70 см должны быть выдержаны с точностью до 0.5 мм или даже лучше. Потратив немного времени на изготовление небольшого приспособления Вы сэкономите в дальнейшем массу времени, тем более,что элементов надо нарезать довольно много – я резал 100 штук !!!

С такой штукой можно получить достаточную точность изготовления элементов, однако, при использовании старой металической (ГОСТовской) линейки её длина оказалась от 0 до 500 мм и от 500 мм до 1000 мм с разницей в 1.5 мм !!!


Для подгонки размеров элементов использовалась ленточная шлифовальная машинка положенная на бок. Фаску с концов элементов снимаем карандашной точилкой – идея - http://www.ifwtech.co.uk/g3sek/diy-yagi/dipoles.htm


В буме (использовался квадрат 25Х25Х1.5) строго вертикально (можно использовать стационарный сверлильный станок или специальный штатив для дрели – при сверлении вручную элементы могут расположиться веером) просверлено отверстие 8.0 мм, в которое вставлен отрезок длиной 35 мм от изоляции кабеля (диаметром 8.5 мм). Элемент с небольшим усилием вставлен в этот отрезок, выровнен по центру и с двух сторон зафиксирован термоусадочной трубкой с первоначальным диаметром 9 мм.

Вот такая YAGI будет на 432 мГц !!!

Это была всего лишь тренировка…перед изготовлением 4х стрел по 5.84 метра, а на самом деле они получились такие (пока без вибраторов).

Бумы антенн - из двух половин по 3 метра скрепленных двумя пластинами 23х100мм из алюминия толщиной 6 мм. С одной стороны пластины накрепко приклепаны к буму вытяжными заклепками 5Х10 мм ( по 3 шт. на сторону), с другой – 3мя 4 мм винтами. Для перевозки хорошо: располовинил антенну, кинул на багажник и вперед. Для изготовления тоже – 6ти метровую «палку» дома не очень то развернешь.

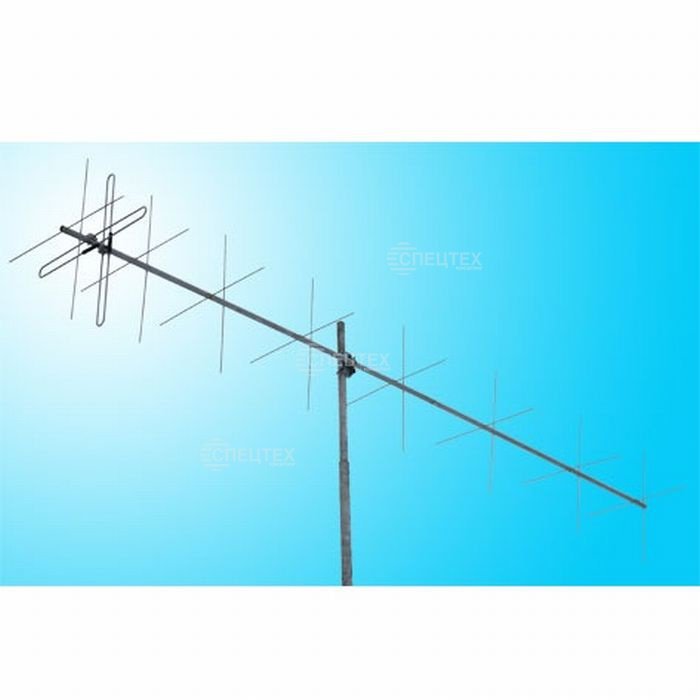

                                         ВОЛНОВОЙ КАНАЛ

На УКВ диапазонах мощность передатчиков невелика и, чтобы связь была надежной, необходимо излучаемую мощность направить на нужного корреспондента. Эту задачу позволяют решить направленные антенны с высоким коэффициентом усиления. Рассмотрим несколько антенн подобного типа. На рис.11.24,а. изображена 6-элементная антенна “волновой канал” для диапазона 145 МГц.. Активный вибратор и рефлектор выполнены в виде двойного квадрата. Эта антенна хорошо согласуется с 75-омным фидером без симметрирующего элемента. Экран кабеля подключается к точке А, а центральная жила к точке Б. Коэффициент усиления этой антенны 12 дБ, а входное сопротивление 75 Ом. Отношение вперед-назад более 30 дБ.
На рис.11.24,г,д. приведены некоторые размеры 14- элементной антенны “волновой канал” на частоту 435 МГц. Размеры элементов и расстояния между ними даны в таблице 11.5.

Она отличается от предыдущей тем, что в качестве активного элемента применен петлевой полуволновый вибратор. На рис. 11.24,г. показано включение симметрирующего элемента. Коэффициент усиления антенны 16 дБ. Входное сопротивление 75 Ом. Симметрирующее устройство представляет собой четвертьволновый цилиндр диаметром 30-40 мм. Его лучше изготовить из латуни или меди, но в крайнем случае можно применить тонкостенную дюралюминиевую трубку. Особое внимание следует уделить соединению цилиндра с оплеткой кабеля (А). Рефлектор может быть выполнен в виде изогнутого экрана рис.11.24,д. Это даст лучшие параметры отношения излучения вперед-назад. Крепление элементов этих антенн к траверсе можно осуществить, используя дюралюминиевые кубики (рис. 11.24,6).

                         Конструкция антенны из лыжной палки на 145,5 МГц

Данная антенна была описана немцем-DK7ZB.Мною эта конструкция была опробована в лыжной мини экспедиции по окрестностям родного края.

Принципиальная схема антенны показана на Рис.1

Рис.1 Траверса: 1,16 м
Рефлектор: 1,039 м
Вибратор: 0,962 м
1 Директор: 0,918 м
2 Директор: 0,9 м

Расстояние между рефлектором и вибратором 0,265 м, между вибратором и 1 директором 0,41,
между 1 директором и вторым 0,485 м.

Все расчеты были выполнены в программе MMANA.
Рис.2.
Моя конструкция была сделана на лыжных палках. Одна лыжная палка играет роль траверсы вторая же роль мачты. Оригинальность этой конструкции заключается в том, что элементы в походном состоянии складываются вдоль лыжной палки и абсолютно не мешают передвижению. Сами элементы крепятся к палке с помощью петли, которая прикручивается металлической пластиной с другой стороны. В роле такой петли можно использовать петлю от дверной щеколды. Элементы удобнее делать из пластичного метала: алюминия или меди, можно из мягкой стали.

От сорта металла параметры антенны сильно не изменяются. Кончик элемента загибается, как показано на Рис. 2, и крепится вместе с петлей в роле шайбы. Для вибратора делается пластина из изоляционного материала. Мачта и траверса крепятся друг к другу аналогичным способом. Для согласования антенны делается четвертьволновая петля.

Антенна использовалась в горной местности, и показала превосходные результаты. С самодельным аппаратом (0,25 ватт) и небольшим блоком питания связь устанавливалась на расстояние 30км.
© Каманцев Иван, RX9TC
Email - rx9tc(dog)qsl.net

 Quagi
Антенна представляет собой гибрид "Воднового канала" и "Квадрата".Входное сопротивление составляет 50 Ом,кабель подсоединяется в разрыв рамки вибратора без согласующих устройств.По мнению авторва данной антенны,радиолюбителя K6YNB,дополнительные потери в симетрирующем устройстве часто превышают выигрыш от семитрирования питаюей линии.                               Рефлекторная рамка имеет периметр 2200 мм (711 мм),а активная 2083 мм (676 мм).Размеры в скобках указаны для диапазона 430 МГц.
Обе рамки изготовлены из медного провода диаметром 2,5-3 мм и закреплены на несущей траверсе  с помощью полосок из органического стекла.Несущая траверса имеет длину 420 см (140 см) и изготовлена из деревянного, лучше соснового бруса сечением 2,5-8 см (1,2-5 см).Директоры антенны изготовлены из алюминиевой или медной проволоки диаметром 3 мм.При формировании антенн в "Решетки" расстояние между соседними рядами и этажами должно состовлять 3,35 м (1,09 м)

Двухэлементная антенна Уда-Яги на диапазон 20 метров

При помощи антенного моделировщика мы установили, что антенна inverted-V, поднятая на λ/2 над средней землей, имеет усиление 7.57 dBi. Это хорошая, годная антенна. Но спрашивается — а можно ли получить еще большее усиление? Оказывается, что можно, притом достаточно простым способом. Этим мы сегодня и займемся, соорудив простейшую проволочную антенну Уда-Яги, также известную под названием «волновой канал».

Fun fact! Ранее антенну Уда-Яги мы использовали при работе на УКВ через спутники. Только антенна в тот раз была покупная, а не самодельная.

Лучшее из попадавшихся мне объяснений работы антенны Уда-Яги, ровно как и объяснение работы других направленных антенн, приводится в книге «Антенны КВ и УКВ» за авторством Игоря Гончаренко. Здесь я решил воздержаться от попыток привести собственное объяснение, поскольку соревноваться в этом деле с Игорем Викторовичем бессмысленно. Всех читателей, заинтересованных в теории, я вынужден направить к названной книге. Далее мы сосредоточимся на практике.

Практика состоит в следующем. Если взять антенну inverted-V (активный элемент) и на некотором расстоянии от нее разместить полотно примерно такой же антенны, только немного длиннее (рефлектор), то получится простейший волновой канал. Осталось только выяснить, на каком расстоянии разместить рефлектор, и какова должна быть его длина. Еще желательно, чтобы входное сопротивление антенны составило 50 Ом. Поскольку это моя первая направленная антенна, мне не хотелось лишний раз думать о согласовании. Наконец, с учетом всех озвученных условий, хотелось бы получить не самое позорное усиление.

Подходящие параметры было решено искать тупым перебором с помощью сocoaNEC (файл .nc). В результате была найдена такая антенна (файл .nc):

Моделировщик рекомендует делать рефлектор на 4% длиннее активного элемента и размещать его на расстоянии 4.5 метра. При этом антенна имеет входное сопротивление 50 Ом и усиление 11.57 dBi под углом 31° к горизонту, в направлении от рефлектора к активному элементу. Характерно, что расстояние между активным элементом и рефлектором можно менять в пределах ±0.4 метра, свойства антенны от этого не сильно меняются. В результате вы получите либо большее усиление, либо большее подавление заднего лепестка, так называемое F/B. Оптимизацию антенн Уда-Яги производят как по первому параметру, так и по второму — важно как быть услышанным (большее усиление) так и не принимать сигналов по нежелательному направлению (большее F/B).

Для изготовления антенны использовался тот же акустический кабель толщиной 20 AWG, из которого в прошлый раз мы делали inverted-V на диапазон 20 метров. Размеры активного элемента были оставлены без изменений, 490 см длина одного плеча, 758 см длина λ/2 линии запитки. Рефлектор был сделан на 4% длиннее, 509.5 см каждое плечо. Антенна была установлена на паре 10-иметровых телескопических удочек, в направлении на запад:

После установки внимательно проверяем, что элементы установлены на одной высоте, и что плечи имеют одинаковую форму. Проверяем КСВ:

Как видно, антенна почти идеально согласована на 20 метрах. И правильно — мы делаем серьезную антенну, тут не до компромиссов! При желании, поигравшись с размерами элементов и их формой, КСВ можно вогнать ровно в единицу. Но я настолько заморачиваться не стал. Как и оригинальная inverted-V, данная антенна позволяет худо-бедно выйти на 15 метров (проверено). Но никакой эффективностью или направленностью в этом диапазоне, конечно же, не пахнет:

Как теперь проверить, что антенна действительно имеет какое-то усиление в диапазоне 20 метров, и притом в требуемом направлении? Для этого я воспользовался индикатором напряженности поля и приемной антенной на расстоянии около десяти метров на запад от волнового канала. Приемная антенна также должна иметь горизонтальную поляризацию, и поднять ее по возможности стоит повыше. С опущенным рефлектором видим 0 попугаев при мощности 5 Вт, 5 попугаев при мощности 10 Вт и 14 попугаев при мощности 20 Вт. Возвращаем рефлектор и видим 1 попугая при 5 Вт, 9 попугаев при 10 Вт и 21 попугая при 20 Вт. Выглядит так, как если бы антенна имела какое-то усиление. При желании можно проверить и F/B, а также подстроить антенну по F/B или усилению. Я лично этого делать не стал, поскольку не посчитал попугаев моего индикатора настолько показательными, чтобы ориентироваться на них при оптимизации антенны.

Ну что же, выходим в эфир. Мой скромный улов за первые сутки использования антенны в режиме FT8: Канарские острова (5000 км), 4 QSO с Соединенными Штатами (7100-8000 км), 2 QSO с Бразилией (11500 км), а также одна радиосвязь с Аргентиной (13600 км). Отмечу, что почти все упомянутые радиосвязи были проведены в течение 3-4 часов после захода солнца. В дневное время было проведено немало интересных радиосвязей с Европой, в основном в SSB. Но Европа уверенно отвечает и на inverted-V, потому не так интересна.

Аналогичные антенны делают из трех и более элементов, добиваясь тем самым большего усиления. В качестве элементов используют не только диполи, но также вертикалы и рамками. Делают переключаемые антенны на несколько направлений, например, используя два независимых активных элемента с общим рефлектором. Совсем серьезные радиолюбители устанавливают элементы антенны на траверсу, строят высокие мачты и вращают антенну при помощи поворотного устройства на этой мачте. Помножить это на варианты получения многодиапазонных и укороченных антенн, а также варианты согласования, и можно чуть ли не каждый день придумывать новую антенну. Вариаций масса.

А на сегодня у меня все. Желаю вам много DX’ов и побитых личных рекордов по дальности связи. 73!

Метки: Антенны, Беспроводная связь, Любительское радио.

Гончаренко антенны КВ и УКВ Антенны книга 5

Гончаренко антенны КВ и УКВ как получить

Гончаренко антенны КВ и УКВ, несколько книг. Точнее будет антенны КВ и УКВ. Первая часть – компьютерное моделирование. При моделировании используется программа MMANA.

Моделировщик бесплатный, о котором все написано до малейших подробностей, от установки на компьютер. Описания разных закладок в самой программе. Все что надо знать и иметь представление по программе и антеннам. Рекомендуется всем, кто занимается антеннами.

Гончаренко антенны КВ и УКВ. Основа и практика. Часть2.

Гончаренко антенны кв и укв

По сути справочник, где есть теория. Интересные замечания о КСВ. По линиям питания, что для радиолюбителей на УКВ важный момент, и это надо знать и помнить. Книга действительно полезна. Есть и практические примеры с применением MMANA. Примеры, которые дают представление, или дают ответы. Будете знать – сэкономите массу времени.

Гончаренко антенны КВ и УКВ. Простые КВ антенны Часть3.

Из названия понятно, о чем написано. Но тем не менее любопытно посмотреть, то есть почитать, а смотреть в манне. Действительно, ведь если пока нет представления, то просто можно смотреть размеры и расстояния в этом антенном калькуляторе, под названием манна. Если у вас еще нет, то обязательно установите себе.

антенны кв. и УКВ Гончаренко

Направленные КВ антенны. Часть4. Синфазные и продольного излучения. Все что надо и немного больше. Различные конструкции антенн и различные влияния на параметры и характеристики. Чем больше вникаешь, тем больше понимаешь, и у некоторых меняется представления об антеннах. Не только познавательно, но и увлекательно.

книга Гончаренко антенны

Часть5.Укороченные и фазированные направленные КВ антенны многодиапазонные. За счет чего можно укоротить и сделать малогабаритную антенну. И это все можно наблюдать на экране своего монитора, и не бегать по антенным полям, делая различные эксперименты. Посмотреть, как меняется поляризация от фазировки двух антенн x- яги. Где вы такое еще можете посмотреть.

Несомненно, в моделировщике, он ведь доступный и понятливый. Специалисты профессионалы используют более продвинутые калькуляторы, платные. А этот бесплатный, как раз для радиолюбителя очень даже ничего. И книги Гончаренко антенны УКВ также для радиолюбителей замечательный справочник как сделать нормальную антенну.

Есть и шестая книга с которой пока не знаком, но заказал здесь.

Ну уж если начитались, освоили материал, и имеете некоторое представление, то попробуйте какую ни будь антенну собрать настроить и начать работать в эфире на 144 МГц. Например 9 элементов на 144, будете довольны.

КВ и УКВ антенны | Техника радиоприёма

По мере укорочения длины волны и соответствующего повышения частоты поверхность Земли постепенно теряет проводящие свойства и вблизи нее могут распространяться волны уже с любой поляризацией. Это относится к диапазонам KB и в еще большей степени к УКВ. Антенны этих диапазонов также уменьшаются в размерах. Излучателем в них служит полуволновый вибратор - тот же диполь Герца, но без емкостных нагрузок на концах. Резонансная длина вибратора составляет 0,45-0,47λ, в зависимости от диаметра провода. Диаграмма направленности полуволнового диполя (рис. 1.10а) чуть уже, чем у диполя Герца, и лишь приближенно описывается функцией cosφ (угол в антенной технике принято отсчитывать от направления максимума диаграммы).

Для получения направленного излучения диполи располагают в несколько рядов и этажей и запитывают синфазно (рис. 1.10б). Позади диполей подвешивают металлическую сетку-рефлектор. Подобные синфазные антенны широко используются на KB радиоцентрах, обеспечивающих направленное вещание, например, на зарубежные страны. Поскольку вещание ведется ионосферной волной, максимум излучения направляется на 10-20° выше горизонта, при этом антенное полотно можно и не поднимать высоко над поверхностью земли.

Направленные антенны дают значительный выигрыш и при приеме. Самой распространенной приемной антенной на УКВ стал волновой канал, называемый еще по именам японских изобретателей антенной Уда-Яги. Он содержит активный вибратор - полуволновый диполь, соединенный с фидером (кабелем питания), и несколько пассивных диполей. Рефлектор делается чуть длиннее полуволны, а директоры - несколько короче. Пассивные вибраторы возбуждаются полем активного и формируют узкую диаграмму направленности, показанную на рис. 1.10в. Таков, например, принцип работы большинства коллективных телевизионных антенн.

УКВ плохо огибают сферическую поверхность Земли и совсем не отражаются ионосферой, поэтому для расширения зоны действия УКВ передатчиков их опять располагают на высоких мачтах и башнях; пример тому - Останкинская телебашня в Москве, радиус зоны «прямой видимости» с которой достигает 100 км. Чтобы сконцентрировать излучаемую мощность в направлении на горизонт, передающие диполи располагаются на мачте в несколько этажей горизонтально или вертикально, в соответствии с требуемой поляризацией излучения.

На УКВ резко выражены зоны «тени» позади препятствий, поле также сильно ослабляется внутри зданий. В качестве примера на рис. 1.11 приведена снятая радиолюбителями карта напряженности поля (в мкВ/м) вблизи и внутри небольшого здания Обратите внимание: если снаружи здания напряженность поля составляет 2 мВ/м, то в некоторых местах внутри здания она уменьшается в 200 раз - до 10 мкВ/м.

По этим причинам напряженность поля УКВ радиостанций трудно прогнозируется и в большой степени зависит от местных условий. Составить более или менее достоверную карту распределения поля на УКВ можно, пожалуй, только экспериментально. Пользоваться для расчета напряженности вышеприведенными формулами следует также с большой осторожностью, поскольку обычно поле оказываемся меньше рассчитанного.

Читать дальше - Синхронное радиовещание

Радиал - антенный помощник радиовещателя!

В рубрику "Оборудование для радиовещания" | К списку рубрик  |  К списку авторов  |  К списку публикаций

РАДИАЛ, ФИРМА, ООО

Возрастающий интерес во многих регионах страны к коммерческому вещанию в диапазоне 88-108 МГц, построению маломощных радиостанций отразился на повышении активности среди разработчиков ООО "Фирма "Радиал". Выполняя задания руководства, радиоинженеры совместно с конструкторами в течение нескольких лет разработали множество различных устройств, таких как антенны, делители мощности, согласующие трансформаторы, фильтры и системы сложения. На испытательном полигоне были обмерены и отработаны диаграммы направленных и круговых антенн, достигая их широкополосного согласования и отличных направленных свойств

Параллельное производство мачтовых сооружений (рис. 1) доукомплектовывает набор "юного радиовещателя". Одним словом, фирма "Радиал" теперь способна обеспечить полным спектром антенно-фидерного оборудования, какое только может потребоваться для построения вещательной радиостанции в УКВ FM-диапазоне 88-108 МГц.

Учитывая многолетний опыт работы компании, наши клиенты могут с уверенностью положиться на высокую надежность и высокое качество продукции. Техническое оснащение, выраженное в современных измерительных приборах и собственном механообрабатывающем производстве, плюс измерительный антенный полигон и грамотные специалисты - все это формирует репутацию компании "Радиал" как высокопрофессионального партнера.


Для обладателей лицензий на малую мощность излучения (до 200 Вт) и круговую диаграмму направленности с установкой на жилых зданиях или верхушках отдельно стоящих мачт будет интересна коллинеарная антенна A6-FM (рис. 2).

Это классическая антенна с тремя сфазированными излучателями и последовательным питанием через фазовращатели. Ее положительным свойством является идеальная круговая диаграмма при высоком усилении. Антенна узкополосная, что для маленькой радиостанции с одной частотой вполне допустимо.

Если же мощность радиостанции приближается к 1 кВт или более, то тут следует применять антенную решетку из двух или четырех элементов с параллельным питанием.

К таким антеннам относятся D2-FMW (рис. 3) и D4-FMW. Благодаря широкой рабочей полосе эти антенны не только привлекают универсальностью применения, но и обеспечивают подключение сразу нескольких вещательных передатчиков благодаря большой вмещаемой мощности (до 5 кВт).


Устанавливая пару таких антенных решеток по обе стороны на тело мачты большого сечения, можно обеспечить диаграмму, близкую к круговой.

Использование одной общей антенной системы, одного фидера и комбайнера дает значительную экономию на антенно-месте, цена которого в последние годы все увеличивается.

Для объединения нескольких передатчиков фирма "Радиал" предлагает два основных типа комбайнеров - соединенных "звездой" (рис. 4) и соединенных последовательно (рис. 5).


Первый тип комбайнеров интересен своей относительно низкой ценой и симметричными потерями в каждом канале. Последовательные же комбайнеры привлекают тем, что позволяют наращивать количество передатчиков, так как последний вход всегда остается широкополосным. Такие комбайнеры хороши для крупных медиакомпаний.

Вообще, изначально, если вы планируете устанавливать антенну своей радиостанции, пусть даже маломощной, на вышке РТПЦ или подобном объекте с засилием приемопередающих устройств, мы рекомендуем приобретать выходные фильтры-преселекторы типа PS8-2FM (рис. 6).

С его наличием ваш высокочастотный сигнал сразу обретет "лицо" на данном объекте. Вас уже никто не будет винить в мешающих внеполосных излучениях и создаваемых продуктах интермодуляции. А ведь на таких вышках, кроме вещательных передатчиков, располагаются еще десятки служебных каналов - МЧС, полиции, скорой помощи, различных систем городской телеметрии и т.п.


К комбайнерам нового типа можно отнести комбайнер на разности хода (Stretch Line Combiner) (рис. 7). Он предназначен для сложения сигналов двух передатчиков и состоит из двух направленных ответвителей, кабеля и поглощающей нагрузки. Основными преимуществами такой системы являются низкая стоимость и небольшие размеры. Они являются отличным решением при разносе частот не менее 4 МГц.

Оборудование имеет декларации о соответствии. Более подробную информацию о продуктах вы можете найти на стр. ? или получить по e-mail: [email protected] и телефонам: (495) 775-4319, 462-4414.

107497 Москва,
Черницынский пр., 7, стр. 1
Тел.: (495) 775-4319, 462-4414
Факс:(495)462-4175
E-mail: [email protected]
www.radial.ru

Опубликовано: -2013
Посещений: 12077

Статьи по теме

В рубрику "Оборудование для радиовещания" | К списку рубрик  |  К списку авторов  |  К списку публикаций

VHF и UHF

Антенны для диапазонов VHF и UHF во многом похожи на антенны HF. Основные отличия заключаются в том, что антенны VHF / UHF меньше по размеру, а потери из-за плохих линий питания и повышенного КСВ (или того и другого) более критичны.

Всенаправленные антенны

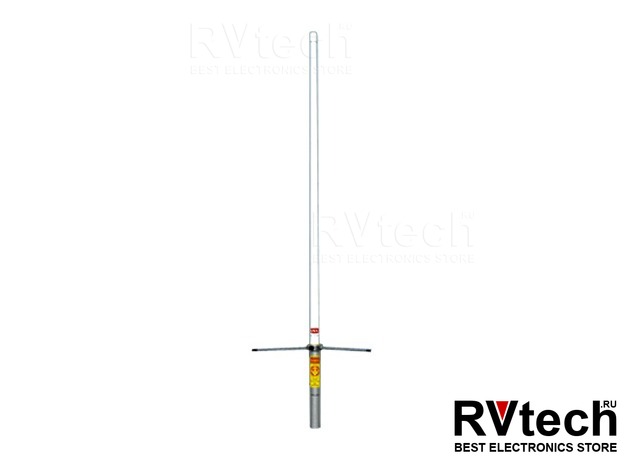

УКВ-антенна этого типа передает и принимает одновременно во всех направлениях (то же самое касается диполей, петель и вертикальных антенн для использования в ВЧ). Все обычно используемые мобильные антенны всенаправленные.Это имеет смысл, потому что нецелесообразно останавливаться и направлять машину в направлении станции, на которую вы хотите связаться. Вместо этого всенаправленная мобильная антенна излучает ваш сигнал во всех направлениях, так что у вас есть приличные шансы на связь независимо от того, где вы едете.

Всенаправленные антенны также используются в базовых станциях, где целью является передача и прием с любого направления с минимальными хлопотами и затратами. Обычные всенаправленные антенны для базовых станций включают в себя плоскости заземления , петли и J-полюса , но есть и другие.

Всенаправленная антенна распространяет ваш сигнал на обширную территорию, в зависимости от того, насколько высоко вы ее устанавливаете. Высота имеет решающее значение для работы всех антенн на частотах ОВЧ и УВЧ. Чем выше, тем лучше, будь то установка антенны на флагштоке, башне или крыше. Если вам посчастливилось работать с вершины холма или горы, где высота обеспечивает Мать-Земля, это тоже работает.

Если преимущество всенаправленного устройства в том, что он излучает во всех направлениях, это также может быть его недостатком . Всенаправленная антенна не может сфокусировать ваш прием или передачу. Как только вы установите его на место, вы получите ... ну ... то, что вы получите. Вы мало что можете сделать, чтобы это изменить. Например, если станция, с которой вы разговариваете, находится к западу от вашего местоположения, вся энергия, которую вы посылаете на север, юг и восток, тратится впустую. Вы также будете получать сигналы - возможно, мешающие сигналы - с тех же бесполезных направлений.

Направленные антенны

Как следует из названия, направленные «лучевые» антенны фокусируют мощность и прием в одном направлении.Как и ВЧ-антенны, направленные УКВ-конструкции работают за счет подавления энергии, излучаемой к задней части антенны, и усиления энергии, идущей вперед. В результате получается луч радиочастотной мощности (и концентрированная чувствительность приема), похожий на прожектор или увеличительное стекло.

Направленные антенны идеально подходят для диапазонов VHF и UHF, когда вам нужно максимальное расстояние и минимальные помехи. Они практически обязательны для работы в диапазоне VHF DX и спутниковой связи. Направленные антенны также очень помогают на УКВ FM, когда вы пытаетесь связаться с удаленной станцией.Распространенные конструкции направленных антенн включают Yagi , quad и Moxon . Параболическая тарелка Антенны - такие, которые вы, вероятно, видели для приема спутникового телевидения - также являются направленными антеннами.

Так в чем же обратная сторона?

Направленные антенны обычно сложнее собирать. В некоторых конфигурациях они также могут быть довольно большими. Например, высоконаправленная антенна Yagi для 6-метрового диапазона, модель с 11 секциями, известная как , элементы , может включать в себя узел стрелы длиной почти 70 футов.

А что произойдет, если ваша антенна направлена ​​на север, а станция, с которой вы хотите поговорить, - на юг? Если вы не сможете повернуть антенну, связь будет затруднена или невозможна. Здесь в игру вступает поворотный механизм антенны , как и для антенн с ВЧ-лучом. Вы можете вспомнить, что ротатор - это электродвигатель, который вы устанавливаете под направленной антенной. Его задача - повернуть антенну в нужном вам направлении.

Поворотные устройства увеличивают стоимость и сложность системы направленных антенн.Легкий ротатор может стоить около 100 долларов. Если вам нужен сверхмощный ротатор, чтобы повернуть большую антенну (или более одной антенны), стоимость может достигать 500 долларов и более. В дополнение к хлопотам с натягиванием фидерной линии от антенны обратно к вашему радио, вы также должны натянуть кабель для поворотного устройства. Больше проводов - больше работы, хотя награда может быть значительной!

Полное руководство по выбору телевизионной антенны

Телевизионные сигналы по эфиру (OTA) - это то, что многие из нас росли, смотря на них, прежде чем платное телевидение убедило всех нас, что нам нужен кабель.Знаете ли вы, что вы все еще можете смотреть OTA TV бесплатно? Знаете ли вы, что телесигналы транслируются в кристально чистом формате HD? Кроме того, это бесплатно! Мы все можем смотреть местные телеканалы без кабеля. Все, что вам нужно, это ТВ-антенна и цифровой тюнер. Не дайте себя обмануть производителям телевизионных антенн. Любая телевизионная антенна принимает эфирные телевизионные сигналы. Термин «цифровая антенна» - это маркетинговый термин. Антенна 1950 года будет работать, пока у вас есть цифровой тюнер. Эта антенна будет работать даже с новым стандартом эфирного цифрового телевидения ATSC 3.0.

У большинства из вас уже есть цифровой тюнер, встроенный в телевизор. Любой телевизор, выпущенный после 2007 года, имеет встроенный цифровой тюнер, как это предусмотрено законодательством США. Если ваш телевизор старше 2007 года и вы не готовы к обновлению, вы можете приобрести цифровой преобразователь.

Прежде чем мы продолжим, проверьте, есть ли уже на вашей крыше антенна. Найдите кабель, идущий от вашей крыши, и найдите его место в доме. Подключите этот кабель к телевизору и найдите каналы.Помните, что антенна должна быть правильно заземлена. Если у вас нет антенны или вам нужна антенна получше, читайте дальше. Щелкните любую из тем ниже, чтобы перейти к этой части статьи.

Как выбрать лучшую телевизионную антенну

На рынке представлено несколько марок телевизионных антенн. Однако важен не бренд. Это ваше местоположение и направление от вышек, а также в каком диапазоне транслируется большинство ваших каналов. Как правило, если вы живете в городе или пригороде, вы можете взять комнатную антенну GE Ultra Edge.Он предоставит бесплатный доступ к основным сетям вещания и, возможно, даже к большему.

Если антенна GE не соответствует вашим потребностям, переход на антенну другого производителя того же типа, скорее всего, не увеличит количество каналов, которые вы можете принимать. Однако знание того, когда вам нужна направленная антенна, или УКВ-антенна, или усиление, и какая антенна подходит для вашей ситуации, может иметь большое значение.

Давайте пройдемся по этапам выбора антенны, которая лучше всего соответствует вашим потребностям.

Получить отчет о сигнале

Отчет о сигналах предоставит важную информацию о телевизионных сигналах в вашем районе. Их легко получить в Интернете. У FCC есть отличный инструмент для картографии, чтобы показать вам, какие станции доступны в вашем районе. Он сообщит вам, какие станции имеют сильный и слабый сигнал в вашем районе. Он также указывает, в каком диапазоне находится каждый канал. Каждый канал будет иметь UHF, HI-V (высокий VHF) или LO-V (низкий VHF). Хотя это может не иметь большого значения для вас, я объясню, почему так важно выбрать правильную антенну.

Каналы упорядочены в отчете по мощности сигнала: сильные сигналы отображаются зеленым, умеренные - желтым, а слабые - коричневым. См. Изображение ниже в качестве примера.

Пример отчета о телевизионном сигнале FCC

Indoor Vs. На улице

Наружная антенна всегда будет лучше принимать телеканалы, чем комнатная телевизионная антенна. Я всегда рекомендую по возможности использовать внешнюю антенну. Однако, как правило, вы можете принять телеканал с помощью внутренней антенны, если он имеет сильный сигнал и находится в диапазоне УВЧ.

Я не рекомендую слепо доверять цветовой кодировке на сайте FCC. Хотя этот веб-сайт очень полезен, характеристики антенны различаются в зависимости от каналов УВЧ и УКВ.

UHF Vs. УКВ

телеканалов разделены на три разных диапазона: UHF, HI-V (High VHF) или LO-V (Low VHF). Большинство комнатных телевизионных антенн предназначены для приема каналов УВЧ.

Когда дело доходит до комнатных антенн, мне больше всего повезло со старомодными кроличьими ушными антеннами, когда дело дошло до приема УКВ-сигнала.Это связано с тем, что для захвата ОВЧ-сигналов требуются длинные полюсные элементы. Что еще хуже, многие сигналы в современном цифровом мире создают помехи для каналов в диапазоне УКВ.

Как правило, я рекомендую использовать внешнюю антенну, если вы зависим от приема каналов VHF. Хотя есть приемы использования антенны, например, использование соединителя сигналов UHF / VHF для объединения вашей антенны UHF с парой кроличьих ушей для каналов VHF.

Направленный Vs.

Всенаправленный

Направленные телевизионные антенны - это антенны, предназначенные для приема сигналов в том направлении, в котором вы их направляете.Всенаправленные антенны предназначены для приема каналов во всех направлениях. Этот компромисс связан с фокусировкой усиления антенны, которое отличается от усиления усилителя.

При использовании направленной телевизионной антенны усиление встроено в телевизионную антенну для фокусировки приема в нужном направлении. Всенаправленные антенны балансируют свое усиление для приема каналов во всех направлениях.

Лучшая ТВ антенна для вас

Теперь, когда у нас есть общее представление о вещах, которые имеют значение, когда дело доходит до приема антенны, мы можем выбрать лучшие антенны для рассмотрения в конкретных ситуациях.Если вы хотите узнать больше о концепциях приема сигнала, я расскажу немного подробнее позже в этой статье.

Каналы УВЧ с хорошим сигналом

Если между вашим домом и близлежащими телебашнями не так много холмов и препятствий, вам подойдет большинство всенаправленных комнатных антенн. Телевизионная антенна GE Ultra Edge за 20 долларов предназначена для приема каналов УВЧ в этом диапазоне сигналов и должна была помочь. В противном случае в вашем доме могут быть толстые стены или другие факторы, мешающие приему.В этом случае я бы рассматривал ваши телевизионные сигналы как «умеренные», а не как сильные. Антенны, такие как Winegard Flatwave, также являются хорошими вариантами, но вы заплатите немного больше, если менее дорогой вариант может выполнить работу.

Если в вашем районе есть только каналы УВЧ и хороший сигнал, то вряд ли ошибетесь с наружной антенной. Если вам нужно тянуть с вышек в разные стороны, используйте доступную по цене антенну DB2e Bowtie.

Каналы УВЧ со средней мощностью сигнала (желтый)

В таких ситуациях я рекомендую внешнюю антенну.Тип антенны зависит от расположения каналов и запаса помехоустойчивости. Если каналы УВЧ имеют умеренный уровень сигнала, но направлены в разные стороны, вы можете использовать всенаправленную антенну, такую ​​как Mohu Sky. Это тот, который мы используем, и он эстетичен для глаз. Его также просто установить, и мы получаем с ним пару каналов VHF-Hi.

Умеренные сигналы сложнее уловить. Вам может понадобиться антенна с небольшим встроенным «усилением». Думайте об усилении как о фокусировке антенны в заданном направлении.

Если ваши каналы расположены примерно под углом 180 градусов друг к другу, мы рекомендуем Clearstream 4V. Он разнонаправленный, так как создает широкую дугу и даже добавляет усиление сигнала в направленной вперед дуге 180 градусов. Если вам нужно немного больше усиления, вы можете попробовать ULTRATenna 80. https://amzn.to/2Yi45V6

Если вам нужно еще большее усиление, вы можете попробовать Antennas Direct DB8e. Панели антенны на этой антенне могут быть расположены в оптимальном положении в зависимости от того, где возвышаются телебашни.Он также дает немного больше прироста.

UHF и VHF-Hi каналы

Хотя мне удалось получить каналы VHF-Hi с моим Mohu Sky, не у всех будет такой же опыт из-за интерференционных характеристик, различающихся в зависимости от местоположения. Если у вас есть проблемы с приемом каналов VHF-Hi, существуют антенны, предназначенные для достойной работы с каналами UHF и Hi-VHF.

В качестве комнатной антенны я бы выбрал Mohu Leaf Glide. Ознакомьтесь с моим обзором Mohu Leaf Glide для получения дополнительной информации. Он немного лучше справляется с этими каналами Hi-VHF по сравнению с телевизионной антенной GE Ultra Edge за 20 долларов.

Что касается наружной установки, то Antennas Direct Clearstream 2V - хороший вариант. Он вытягивает каналы по дуге в 70 градусов и добавляет немного усиления в этом направлении. Хотя Antennas Direct считает эту антенну внутренней / наружной, для меня она слишком громоздкая, чтобы рассматривать ее как комнатную антенну. Если вам нужно немного больше мощности, попробуйте обновленный Clearstream 4V.

Если вам нужно немного большее усиление антенны, вы можете попробовать Winegard HD7694P. Он требует более точного наведения, чем другие антенны, но будет тянуть каналы на больших расстояниях в диапазоне VHF-Hi.

каналов в диапазонах Lo-VHF, VHF-Hi и UHF

В некоторых районах страны есть цифровые каналы в диапазоне VHF-Lo. Если все нужные каналы находятся в пределах 45 миль, используйте Channel Master CM3016. Для каналов на большие расстояния я бы попробовал Winegard HD8200U. Другой вариант - получить эту версию DB8e, упомянутую выше. Он поставляется с комплектом VHF, который добавляет два дипольных элемента с соединителем сигналов для улучшения приема VHF.

Важные темы телевизионных антенн

Теперь, когда вы знаете, какой тип антенны вам понадобится, я хотел бы указать вам на дополнительную информацию по общим вопросам, касающимся эфирного телевидения.

По воздуху DVR - Да, вы можете записывать с антенны. Я настоятельно рекомендую его и рассмотрю несколько вариантов в этом руководстве для видеорегистраторов OTA.

Более 1 телевизора - Существуют решения для подключения антенны более чем к 1 телевизору. В большинстве случаев я рекомендую для этого наружную антенну, но для получения дополнительной информации перейдите по ссылке.

Заземление антенны - Это не проблема для внутренней антенны. Однако вы хотите заземлить наружную антенну.Это снизит вероятность ударов молнии и других электрических аномалий, которые возможны, но маловероятны.

Reception - Для тех, кто не хочет читать все подробности и внутреннее устройство телевизионных антенн, я собрал краткий справочник, который поможет улучшить прием комнатных антенн.

Установщики антенн - Многие читатели спрашивали об установщиках антенн в их районе. Я обнаружил отличный сервис под названием Home Advisor, который находит надежных профессионалов по ремонту дома в вашем районе.

Просто щелкните по этой ссылке и «антенна» в поиске. Затем вы можете выбрать «Установить или заменить антенну». Заполните форму, и Home Advisor свяжет вас с сертифицированными специалистами в вашем районе для выполнения работы. Если вы хотите связаться с живым человеком, чтобы связаться с местным специалистом, вы можете позвонить в Home Advisor по телефону 888-605-2759

Антенны и ТСЖ - ТСЖ не может помешать вам установить антенну. Я объясняю, почему в моей статье о телевизионных антеннах, FCC и вашем HOA

TV Fool: более глубокий взгляд на мощность сигнала

Для тех, кто хочет получить немного больше информации, чем отчет о сигнале FCC, попробуйте этот отчет о сигналах телевизионного дурака.Он дает нам некоторые числовые данные об уровне сигнала, которые мы можем использовать для грубых вычислений, можем ли мы принять канал или нет.

  • Путь - это описание пути прохождения сигнала от вышки до телевизионной антенны. Размещение по высоте повлияет на тип пути, который может принимать антенна. Это последний столбец под заголовком «Сигнал» отчета. Ниже вы найдете значения в столбцах и их определение.
  • LOS - Это означает линию прямой видимости.В принципе, антенна и вышка ничего не мешают.
    • 1Edge - Когда сигнал покидает вышку, он «режется», когда попадает в холм, гору или другое четко обозначенное препятствие. Когда это происходит, препятствие действует как вторичный, хотя и более слабый, источник генерации сигнала. Значение 1Edge в столбце «Путь» указывает на то, что антенна принимает сигнал после того, как была прорезана этим препятствием. Изображение ниже демонстрирует эту концепцию.
    • 2Edge - Это та же концепция, что и 1Edge, за исключением того, что сигнал был обрезан дважды перед достижением антенны.Как вы уже догадались, это дает гораздо более слабый сигнал, чем 1Edge.
  • Тропо - Это тропосферное рассеяние. В основном сигнал преломляется из-за высокого уровня влажности в верхних слоях тропосферы. Давайте не будем об этом беспокоиться, так как их захват будет нерентабельным.
  • Запас по шуму - Это первый столбец под заголовком «Сигнал» отчета, он обозначен как NM. Это коэффициент, на который телевизионный сигнал превышает минимальную величину, необходимую для правильной работы, непосредственно перед тем, как быть принятым антенной.Для приема канала уровень шума должен быть выше 0, когда он достигает вашего телевизора. Я рекомендую 10 дБ для учета погоды и других аномалий.

Потеря сигнала

Потери сигнала исходят от различных источников и измеряются в децибелах (дБ). Я приложил все усилия, чтобы изучить многочисленные исследования потери сигнала и собрать ниже приблизительные оценки возможных потерь сигнала. Следующие источники потери сигнала будут вычитаться из NM;

TV - Обычно с телевизором связаны потери в дБ.Достаточно приблизительно 3 дБ.

Кабельные трассы - Обычно в США используется коаксиальный кабель RG-6. Максимальные потери DB на самой высокой телевизионной частоте составляют около 5,6 дБ на 100 футов кабеля. Добавьте потерю 0,5 дБ для любого неразъемного соединения.

Разветвители - Каждый отрезок коаксиального кабеля, идущего от антенны к телевизору, вызывает потери, указанные на разветвителе. Обычно это 3,5 дБ, но, конечно, это должно быть указано на разветвителе. Вы должны подсчитать каждый выход на разветвителе, независимо от того, используется он или нет.В этом посте я более подробно расскажу о выборе разветвителя коаксиального сигнала.

Соседний дом - Соседний дом в соответствии с генерацией сигнала и отбрасывающий тень либо на антенну, либо на внешнюю стену, которая находится на пути внутренней антенны, создает потери. Различные исследования показывают потери в дБ от 10 до 21 дБ для сигналов в диапазоне частот UHF и VHF. Исследования также показывают, что увеличение высоты внутренней антенны уменьшит потери.

Затенение дерева - Это когда соседнее дерево в соответствии с генерацией сигнала отбрасывает тень на антенну или на внешнюю стену в соответствии с антенной.Исследования показали, что деревья имеют потери 0-10 дБ в диапазонах УВЧ и ОВЧ. Телевизионная антенна, установленная на более низкой высоте, может улучшить распространение сигнала, поскольку сигнал может лучше избегать кроны деревьев. В редких случаях поднятие антенны может ухудшить прием. Часто в этих случаях виноват плотный полог дерева.

Home Penetration - имеет значение только для внутренней антенны. Ожидайте потери около 14 дБ для сигнала, который проникнет в дом и достигнет антенны на первом этаже.Установка антенны на 2-м или 3-м этаже может значительно уменьшить часть этих потерь.

Что-нибудь еще с поддающимися количественному измерению потерями в децибелах (дБ) - Да, это нечетко, но любое соседнее препятствие может вызвать потерю в дБ.

Где установить внутреннюю антенну

Чтобы выяснить, можем ли мы использовать внутреннюю антенну, мы сначала определим доступный запас по шуму после оценки потерь в дБ, используя информацию выше. Для этого найдите поле NM и найдите наименьшее число для всех необходимых вам станций.

Найдите диаграмму «бычий глаз» слева от таблицы, изображенной ниже. Выясните, где будет установлена ​​ваша антенна. По возможности он должен быть направлен в сторону этой башни.

  • Оптимально это будет около внешней стены, ближайшей к башне. В этом случае вычтите только 14 дБ для проникновения в дом; в противном случае вычтите около 34 дБ, чтобы учесть затенение сигнала вашим домом.
  • Если есть густая листва, которая может отбрасывать тень на вашу антенну со стороны башни, вычтите 10 дБ
  • Если соседний дом находится в направлении башни и отбрасывает тень на антенну, вычтите еще 20.

Если у вас осталось около 12 дБ или более после вычитания оценок потерь, у вас должно быть достаточно сигнала для просмотра OTA TV. Если ваш уровень ниже 12 дБ, попробуйте найти место повыше для установки антенны. Это может быть верхний этаж или даже чердак. Если возможно, вы захотите рассмотреть крышу. Вы можете повторно запустить отчет TV Fool с новой высоты, чтобы проверить, улучшает ли он сигнал.

Если есть достаточный запас помехоустойчивости для самого слабого сигнала, следующим соображением является расстояние антенны от вышки.Важной переменной при рассмотрении расстояния является то, является ли частота сигнала VHF или UHF. Коммерческие антенны обычно указывают диапазон, на котором они могут захватить сигнал. Это немного вводит в заблуждение, поскольку они обычно указывают расстояние для сверхвысокой частоты (UHF).

UHF частота работает на более высокой частоте, чем VHF или «очень высокая частота». По правде говоря, комнатная коммерческая антенна мало что может сделать для приема УКВ, чего нельзя сделать с помощью пары кроличьих ушей.

Обычно ваши VHF-каналы должны находиться в пределах 15 миль, а ваши UHF должны быть в пределах 30 миль для работы внутреннего решения. Это очень сильно зависит от того, сколько потерь принимает сигнал, прежде чем он достигнет вашей антенны. Я видел, как комнатные антенны работали более чем в 50 милях от радиовещательной вышки.

Последнее понятие, которое нам нужно рассмотреть, - это направление. В зависимости от типа антенны нам может потребоваться эта информация, а может и не потребоваться, но это важно знать, если нам потребуется устранить неполадки с сигналом.

Чтобы понять это, еще раз обратитесь к отчету таблицы каналов. Теперь смотрим под заголовком «Азимут». Найдите число под магнитом (Magn). Обратите внимание на номер рядом с каждым.

Также удобно обвести каналы, появляющиеся в мишени, для удобства использования. Теперь у нас есть все, что нужно знать о сигнале. Теперь мы можем рассказать о типах доступных антенн, а также об их сильных и слабых сторонах.

Коэффициент усиления антенны Vs. Усиление

Этот предмет может сбивать с толку, поскольку есть два типа усиления антенн.Существует усиление антенны, которое мы обсуждали ранее как свойство антенны. Это в основном помогает вам принимать сигнал с вышки и может быть добавлено к вашему запасу шума.

Затем есть усиление усилителя, которое складывается из активного усилителя. Этот усилитель не повлияет на способность антенны принимать сигнал, но уменьшит шум, создаваемый разветвителями, длиной кабеля и тюнерами между антенной и вашим телевизором.

Подробнее об антенных усилителях

Пассивный vs.Активные антенны - Активная телевизионная антенна - это антенна с усилителем сигнала с питанием. В этом отличие от пассивной телевизионной антенны без усиления сигнала. Активные антенны не влияют на способность антенны принимать сигнал.

Тем не менее, он усиливает сигнал, который достигает вашей антенны, чтобы преодолеть шум в линии, разветвителях и ТВ-тюнере. Это «усиление» выражается в усилении в дБ. Обратите внимание, что усилитель также добавляет шум, который влияет на коэффициент усиления усилителя.

Это не означает, что каждой антенне нужен усилитель. Усиленные сильные сигналы могут перегрузить тюнер, что приведет к тому, что канал не будет отображаться на экране телевизора. (Перегрузка в данном случае не означает «взорваться». С тюнером все будет в порядке)

Есть также случаи, когда усилитель не дает реальной пользы. Например, предположим, что все принимаемые каналы попадают в антенну с запасом помехоустойчивости 30 дБ. Этого уже достаточно, чтобы преодолеть большинство коаксиальных кабелей к телевизору, поэтому нет необходимости в усилителе.

Это поднимает еще один критический момент. Очистите свои коаксиальные каналы. В старых антенных установках и кабельном телевидении использовался коаксиальный кабель RG-59. Это почти вдвое превышает потери в дБ по сравнению с RG-6, используемым в современных установках.

При использовании разветвителей убедитесь, что они рассчитаны как минимум на 5–1000 МГц. Помните, что мощность сигнала делится на количество выходов разветвителя, независимо от того, используются они или нет. Сплиттер вызывает потерю соединения 3,5 дБ на каждом выходе.

Типы телевизионных антенн

Прежде чем подвести итог, я хотел бы дать общий обзор различных типов антенн.Важно понимать, что направленные антенны будут иметь больший диапазон, но для типичных домашних и наружных антенн я бы предпочел простоту и удобство всенаправленной антенны, если это вообще возможно.

Современные всенаправленные антенны

Flat - это эстетически приятная антенна, изображенная ниже. Они приятны для глаз. Они хорошо работают с сигналами УВЧ.

Stylish- Такие компании, как Mohu, представили эстетичные внутренние антенны, такие как Mohu Curve.Я сам ею пользовался, и это одна из моих любимых домашних телевизионных антенн. В качестве стильной наружной антенны, которая хорошо работает в диапазоне UHF и VHF, я рекомендую Mohu Sky, изображенный ниже. Это антенна, которую мы используем, и нам это нравится. Он доступен на веб-сайте Моху.

Направленные антенны

Сеточная антенна - Эти антенны предназначены для направления усиления антенны на луч, обычно не превышающий 25 градусов в ширину. Они идеально подходят для тех мест, где телебашни имеют тенденцию быть в одном направлении.

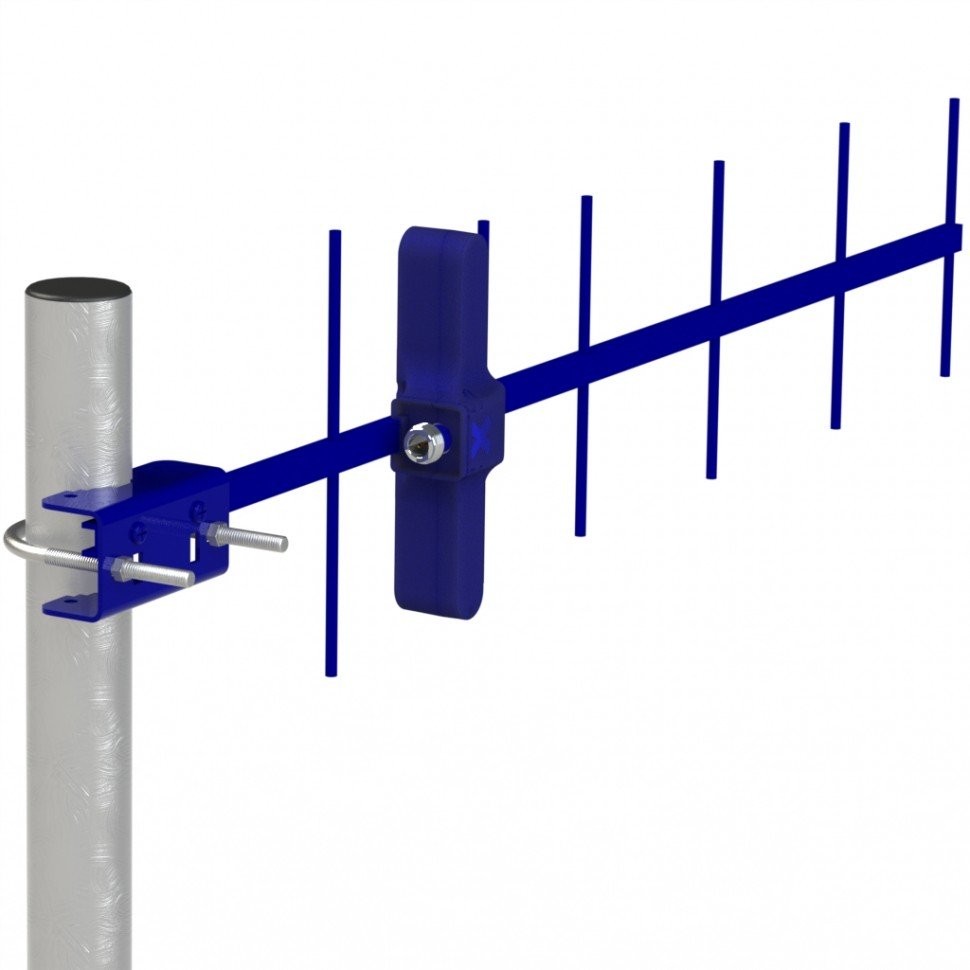

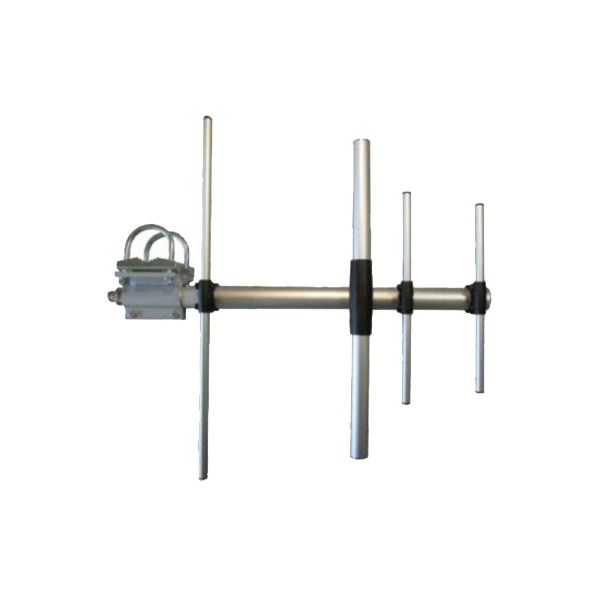

Yagi Antenna - Это моя любимая направленная антенна. Ширина луча может варьироваться от 30 до 80 градусов, но при этом обеспечивается большое усиление антенны. Они отлично подходят для захвата труднодоступных башен на больших расстояниях, но также могут захватывать близлежащие станции, которые находятся не в том направлении, в котором вы нацелены.

Старые всенаправленные антенны

Эти антенны по-прежнему работают со станциями рядом с вашим домом. Если вы живете в районе метро с множеством сигналов поблизости, вы можете попробовать одного из этих динозавров.

Петля - Петля представляет собой всенаправленную антенну и показана на рисунке ниже. Эта антенна также содержит пару кроличьих ушей. Петля в основном предназначена для приема УВЧ.

Дипольная антенна - Для телевизионных антенн эти всенаправленные антенны обычно называют «кроличьими ушами». Они работают для местных сигналов VFH, но не более того.

Галстук-бабочка - Антенна для галстука-бабочки изображена ниже. Он всенаправленный и может работать в диапазонах VHF и UHF.Галстук-бабочка хуже работает на УВЧ по сравнению с рамочной антенной и не дотягивает до кроличьих ушей на ОВЧ.

Нужна дополнительная информация?

Если эта статья не ответила на ваш конкретный вопрос, перейдите на нашу домашнюю страницу ! Он поможет вам найти доступных интернет-провайдеров, потоковые сервисы для удовлетворения ваших потребностей, информацию об антеннах и многие другие инструменты и ресурсы, которые помогут вам сэкономить деньги на телевидении и доступе в Интернет.

Чтобы получить советы и рекомендации по отключению кабеля, а также по другим техническим вопросам, не забудьте присоединиться к нашей странице в Facebook.

Присоединяйтесь к миллионам ножниц для шнура

Раскрытие информации: обоснованная причина поддерживается за счет небольшой комиссии за покупки, сделанные по ссылкам на некоторые продукты на этом веб-сайте. Мы не принимаем компенсацию от компаний, пытающихся повлиять на наш обзор продуктов.

5 лучших наружных телевизионных антенн и чердачных антенн 2020

Добро пожаловать в People's Choice , где мы находим продукты с лучшими отзывами и выделяем наиболее убедительные отзывы.(Вы можете узнать больше о нашей рейтинговой системе и о том, как мы выбираем каждый элемент здесь.)

Фото: Витториано Растелли / Corbis через Getty Images

Раньше мы писали о множестве телевизионных технологий, включая лучшие потоковые сервисы и проекторы для домашних кинотеатров, и здесь мы собрали лучшие наружные телевизионные антенны, которые вы можете найти на Amazon, как хвалили самые восторженные рецензенты.

Статьи по теме: Дешевые телевизоры | Проектор размером с ладонь | Лучшие звуковые панели

Наружные телевизионные антенны помогают резакам бесплатно получить кабель, и более 70 процентов обозревателей считают эту антенну лучшей, потому что она компактна, но при этом достаточно прочна, чтобы передавать им тонны четких каналов. «Когда я впервые получил эту антенну RCA Yagi, я протестировал ее, подключив ее к телевизору в семейной комнате на первом этаже, и, не направляя никуда, я смог выбрать более 130 каналов», - говорит один рецензент.Другой рецензент, который «скептически относился к этому, поскольку [он] такой маленький», говорит, что у них есть 186 каналов. И хотя это наружная антенна, ее необязательно устанавливать на самой высокой точке крыши. Рецензенты до сих пор успешно устанавливают это на стене своего дома или на чердаке. «Я нахожусь в 51 милях к юго-западу от Толедо, штат Огайо, и в 61 милях к востоку от Форт-Уэйна, штат Индиана», - говорит один рецензент. «С антенной, установленной на высоте 25 футов, я могу получить все каналы Толедо без предварительного усилителя». Рецензент, который поставил свой канал всего в десяти футах от земли, сообщает: «У меня около 40 каналов, и все они очень четкие.«Тот же человек указывает, что успех любой антенны зависит от того, направит ли вы ее в правильном направлении. «Вы можете найти в Google местонахождение ваших местных станций и определить, в какой степени они находятся от вашего дома», - объясняют они. «Затем загрузите приложение компаса на свой телефон и наведите антенну на правильный курс. Это обеспечит более сильный сигнал ».

«Все, что я могу сказать, это« пока, пока, кабельная телекомпания », - пишет один резак для шнура, который говорит, что эта антенна окупится всего за два месяца.Многие обозреватели называют экономию, которую они получают с этой антенной, получая такое же, если не лучшее, обслуживание, чем то, что они получали с кабелем. «Я только что установил это на чердаке своего двухэтажного дома с бетонной черепицей, и я получаю сигнал 100-процентного качества», - говорит один из них. Другой пишет: «У нас есть много каналов, которых не было в Xfinity, и у нас есть HD бесплатно на большинстве сетевых каналов». И хотя многим рецензентам повезло с установкой этого на чердаке, один рецензент говорит, что прием становится еще лучше, когда вы выносите его на улицу.«Я нахожусь в сельской местности в 50–60 милях от радиовещательных вышек, и с этим на чердаке я ничего не получил», - объясняют они. «Я временно установил его направленным из окна наверху и получил очень хороший прием около 20 каналов. Затем я установил его на краю крыши, прямо над желобом, примерно в 25 футах от земли, и я четко получаю 28 каналов ». Независимо от того, где вы его устанавливаете, рецензенты говорят, что процесс установки прост, но признают, что инструкции трудно читать: «К сожалению, буклет с инструкциями крошечный и написан таким мелким шрифтом, что мне приходилось постоянно брать увеличительное стекло, чтобы прочитать его. .”

«Это та, которую вы хотите получить в диапазонах VHF и UHF», - пишет один из обозревателей этой антенны, которая принимает как VHF-каналы с низким номером, так и UHF-кабельные каналы с высоким номером. «Многие антенны, которые вы увидите на Amazon, имеют только UHF, и вы не получите нижних каналов от 2 до примерно 11. В моем случае CBS - это VHF, и это было требованием от жены, которую мы получили». Другой говорит: «Я специально купил эту антенну из-за ее возможностей УКВ, так как я не мог принимать каналы 7, 9, 11 и 13, поскольку они передаются на УКВ высоких частот.«Эта антенна так хорошо улавливает сигналы VHF и UHF, что достигает вышек на расстоянии 65 миль. Как сообщает один рецензент: «Я могу получить свой дальний VHF, и я даже взял два UHF канала, которые находятся на расстоянии примерно 75 миль». С такой мощной антенной неудивительно, что пользователи говорят, что она огромная. «Антенна имеет размеры 11 х 8 футов. Это огромно и неудобно », - сказал один рецензент, что может затруднить установку. Но даже если вы заплатите за его установку, как это сделали некоторые обозреватели, они все равно говорят, что это стоит вложенных средств.Один из них пишет: «Три месяца без DirecTV окупятся за оборудование и установку».

Вышеупомянутая антенна имеет довольно впечатляющий диапазон, но эта антенна выходит за рамки этого. «Я попросил мой телевизор выполнить поиск каналов, и я легко поймал всех наших местных жителей, а некоторые из них находились более чем в 100 милях от нас», - говорит один, а другой отмечает, что они «получают трансляцию KTLA 5 с горы Уилсон, расположенной в 117 милях отсюда, лучше, чем когда-либо . » Рецензенты также получают много каналов с этим.
«Сегодня вечером я установил этот Winegard и сразу получил 93 канала», - говорит один, а другой отмечает, что они «нашли 148 каналов в 30 милях». И не думайте, что с его широким охватом эти каналы становятся пиксельными. Почти 15 процентов рецензентов описывают свою картину как четкую. В заключение можно сказать: «К моему удивлению, в моем районе КАЖДЫЙ канал вещания был кристально чистым».

Если идея перерезать шнур кажется вам привлекательной, но все эти разговоры с антенной, вышкой, станцией и приемом вызывают у вас головокружение, примерно пятая часть рецензентов считает установку этого устройства простой.«Этот продукт было чрезвычайно легко установить и подключить прямо к существующей инфраструктуре в моем доме», - говорит один из них. «Я использовал компас, чтобы убедиться, что я нахожусь на правильном азимуте радиостанции и принимаю 32 цифровых канала в эфире бесплатно! Я живу в 25 милях от радиостанции в жилом комплексе, поэтому беспокоился о помехах, но все работало отлично ». Другой говорит: «Они легко соединяются, и достаточно удобный человек может установить их на крыше или сбоку дома.Он также поставляется с присосками для установки на окно, и рецензентам повезло установить это на чердаке. Связь в любом случае сильная. Рецензент, у которого есть своя внешняя антенна, говорит: «Качество никогда не меняется, независимо от погоды», а другой человек, у которого есть свои внутренние примечания: «Я перешел от получения 19 каналов с двумя другими антеннами к получению 30 каналов с этой антенной, включая ту, которую я так старался ». Лучше всего то, что он соответствует заявлению о радиусе действия 60 миль: «Я живу в районе округа Вентура (примерно в 60 милях от MT Wilson), я построил свою собственную разнонаправленную антенну HDTV и установил около 100 каналов на улице. моя крыша.”

получить информационный бюллетень стратега

Действительно хорошие предложения, умные советы по покупкам и эксклюзивные скидки.

Условия использования и уведомление о конфиденциальности Отправляя электронное письмо, вы соглашаетесь с нашими Условиями и Уведомлением о конфиденциальности и получаете от нас электронную переписку.

Стратег разработан, чтобы предлагать наиболее полезные, экспертные рекомендации по покупкам в обширном ландшафте электронной коммерции.Среди наших последних достижений - лучшие женские джинсы , чемоданы на колесиках , подушки для бокового сна , ультра-лестные брюки и банные полотенца . Мы обновляем ссылки, когда это возможно, но учтите, что срок действия предложения может истечь, и все цены могут быть изменены.

Все редакционные продукты выбираются независимо. Если вы покупаете что-то по нашим ссылкам, New York может получать партнерскую комиссию.

Разработка скважинной направленной антенны на УКВ (Технический отчет)

Чанг, Г. Т., и Скотт, Л. Разработка направленной антенны в скважине на УКВ . США: Н. П., 1984. Интернет. DOI: 10,2172 / 7145810.

Чанг, Г. Т. и Скотт, Л. Разработка направленной антенны в скважине на УКВ .Соединенные Штаты. https://doi.org/10.2172/7145810

Чанг, Х. Т. и Скотт, Л. Чт. «Разработка скважинной направленной антенны на УКВ». Соединенные Штаты. https://doi.org/10.2172/7145810. https://www.osti.gov/servlets/purl/7145810.

@article {osti_7145810,
title = {Разработка скважинной направленной антенны на УКВ},
author = {Чанг, Г. Т. и Скотт, Л.},
abstractNote = {Исследуется возможность создания направленной УКВ-антенны (от 30 MH / sub z / до 300 MH / sub z /) для физического размещения в небольшой скважине.Исследование проводилось в испытательной камере, содержащей скважину диаметром 15 см, окруженную песком, который можно смочить водой или рассолом для регулирования диэлектрической проницаемости и электропроводности. Измерения электрического поля проводились для эксцентрично расположенного монополя, углового отражателя и двухэлементной решетки для ряда возможных конфигураций. При использовании эксцентрикового монополя наилучшая полученная ширина луча составила 78 / sup 0 /, а отношение передней части к задней составляло 3,5 дБ. Соотношение передних и задних колес было увеличено до 8.5 дБ, когда две решетки элементов были расположены таким образом, чтобы обеспечить оптимальную диаграмму направленности. Однако наилучшие результаты были достигнуты при использовании углового отражателя: 60 / sup 0 / ширина луча и соотношение передней и задней части 13 дБ. Сделан вывод, что направленная УКВ антенна может быть разработана для скважинного применения.},
doi = {10.2172 / 7145810},
url = {https://www.osti.gov/biblio/7145810}, журнал = {},
номер =,
объем =,
place = {United States},
год = {1984},
месяц = ​​{3}
}

Новые антенны VHF и UHF для наружного применения | Юго-западные антенны

1085-167 Всенаправленная антенна, 6-секционный коллинеарный диполь 138 - 144 МГц 8
1085-168 Всенаправленная антенна, 6-секционный коллинеарный диполь 144 - 151 МГц 8
1085-169 Всенаправленная антенна, 6-секционный коллинеарный диполь 150 - 157 МГц 8
1085-171 Всенаправленная антенна, 6-секционный коллинеарный диполь 158 - 166 МГц 8
1085-172 Всенаправленная антенна, 6-секционный коллинеарный диполь 161 - 168 МГц 8
1085-173 Всенаправленная антенна, 6-секционный коллинеарный диполь 167 - 172.5 МГц 8
1085-174 Всенаправленная антенна, 6-секционный коллинеарный диполь 171 - 175 МГц 8
1085-176 Всенаправленная антенна, 6-секционный коллинеарный диполь 145 - 151 МГц 8
1085-177 Всенаправленная антенна, 6-секционный коллинеарный диполь 151,5 - 157,5 МГц 8
1085-178 Всенаправленная антенна, 6-секционный коллинеарный диполь 166 - 173 МГц 8
1085-179 Всенаправленная антенна, 6-секционный коллинеарный диполь 165 - 172 МГц 8
1085-181 Всенаправленная антенна, 6-секционный коллинеарный диполь 154 - 162 МГц 8
1085-182 Всенаправленная антенна, 6-секционный коллинеарный диполь 153 - 161 МГц 8
1085-184 Всенаправленная антенна, 2-х секционный коллинеарный диполь 160 - 225 МГц 4.5
1085-186 Всенаправленная антенна, 6-секционный коллинеарный диполь 216 - 225 МГц 8
1085-187 Всенаправленная антенна, 6-секционный коллинеарный диполь 340-370 МГц 8
1085-188 Всенаправленная антенна, 6-секционный коллинеарный диполь 370-400 МГц 8
1085-190 Всенаправленная антенна, 2-х секционный коллинеарный диполь 360 - 455 МГц 4.5
1085-192 Всенаправленная антенна, 8-секционный коллинеарный диполь 395 - 436 МГц 10
1085-194 Всенаправленная антенна, 6-секционный коллинеарный диполь 440 - 465 МГц 8
1085-195 Всенаправленная антенна, 2-х секционный коллинеарный диполь 406-512 МГц 4,5
1085-197 Всенаправленная антенна, 10-секционный коллинеарный диполь 440 - 470 МГц 12
1085-202 Всенаправленная антенна, 2-х секционный коллинеарный диполь 734 - 960 МГц 4.5
1085-205 Всенаправленная антенна, 6-секционный коллинеарный диполь 745-860 МГц 8
1085-211 Всенаправленная антенна, 6-секционный коллинеарный диполь 870 - 965 МГц 8
1085-212 Всенаправленная антенна, 10-секционный коллинеарный диполь 870 - 965 МГц 12

Антенны VHF / UHF - CBG Systems

Антенны VHF / UHF

Морские, воздушные, базовые станции, сотовые и автомобильные системы и аксессуары для оборонных, горнодобывающих, коммерческих и развлекательных приложений.

Антенны УВЧ:

BCA200-1300: Широкополосная всенаправленная тактическая УВЧ-система 200-1300 МГц

BDA500: Широкополосная всенаправленная УВЧ воздушная антенная система BDA400 Широкополосная всенаправленная УВЧ воздушная антенная система.

BDA1340: Широкополосная всенаправленная 2-полосная УКВ / УВЧ система "земля-воздух".

BDR2 / 400: Широкополосная всенаправленная УВЧ антенная система воздушного диапазона.

CEL: Для улучшенной морской мобильной и наземной связи.Подходит для сетей мобильной связи, включая NextG, 2G, 3G, 4G, 4GX.

СЕРИЯ CEL COMPACT: Для улучшенной морской мобильной и наземной связи. Подходит для сетей мобильной связи, включая NextG, 2G, 3G, 4G, 4GX.

CEL SM: Для улучшенной морской мобильной и наземной связи. Подходит для сетей мобильной связи, включая NextG, 2G, 3G, 4G, 4GX, с пружинным основанием из нержавеющей стали.

CL3: Коллинеарная система УВЧ для расширенного диапазона.

CL3 SM: Коллинеарная система УВЧ для расширенного диапазона с пружинным основанием из нержавеющей стали.

MMD2400: Морская широкополосная дипольная антенна для связи в воздушном диапазоне УВЧ.

Антенны VHF:

MDHB G3: Широкополосная коллинеарная антенна с высоким коэффициентом усиления для морской или наземной УКВ связи морского диапазона.

MMD30100: Морская широкополосная дипольная антенная система для УКВ-связи.

MMD 3088: Морская широкополосная мобильная антенная система VHF

MD / HS: Высокопрочная не требующая обслуживания антенна базовой станции VHF

MDA: Антенная система диапазона УКВ для связи "земля-воздух"

MD: Антенна УКВ диапазона для наземных или морских судов

MDHB SP: УКВ-диапазонная антенная система для наземного или морского транспорта (компактная модель)

Портативный MD: Для расширения диапазона портативных УКВ радиостанций

MBH 3090: УКВ широкополосная антенная система для портативных и рюкзачных трансиверов

Тип GP: Авиационная и морская связь в диапазоне УКВ

BLP50-200: Направленная широкополосная приемопередающая антенная система от 50 до 200 МГц

BLP30-200: Направленная широкополосная приемопередающая антенная система от 30 МГц до 200 МГц


УКВ ВСЕМИРНЫЕ НАПРАВЛЕННЫЕ АНТЕННЫ

Выбирать ... МОТОРОЛА КЕНВУД ИКОМ МИДЛАНДИЯ BK TECHNOLOGIES M / A-COM СТАНДАРТ VERTEX Э.Ф. ДЖОНСОН АНТЕНЕКС - ЛЕСТНИЦА ПОТОК KLEIN ELECTRONICS Ритрон TAIT МАКСОН ГРЕКОМ РЕЛМ-РЕГЕНЦИЯ ЯЕСУ SINCLAIR Мобильная Марка ВРЕМЯ СВЧ МОТОРОЛА ОРИГИНАЛ ТЕЛОВОЛНА МАКСРАД Силовые Работы ИСТИННЫЙ СЕВЕР РФ Отрасли ПРИМ HYT БУЛЛАРД Каирн Ирис Скотт Игл Raytheon ISG Талисман ISI ТАГА Epson Каменная гора МАГЛАЙТ ЭНДРЮ КОММСКОП CAxT Харрис ПИРАМИДА ЛОГИЧЕСКАЯ ЭНЕРГИЯ ЭНЕРГЕТИЧЕСКИЕ ПРОДУКТЫ Comtronix Savox Империя ОТТО Panasonic OSI Полифазер Тэлли FLIR - Скотт - MSA ЛАРСЕН L-Com PCTel Motorola - Vertex Радиочастотные системы ПАСТЕРНАК Аарония ПТИЦА КАЛИБУР FireCom АНРИЦУ Решения для взаимодействия JPS ЭМ волна TRIMBLE Амфенол КОГДА

Бесплатный номер

1-888-LMR-RADIO

1-888-567-7234


Antenex - Laird Technologies Стекловолоконные всенаправленные антенны Характеристика:

  • УКВ через 2.Модели
  • с частотой 4 ГГц
  • Высокопроизводительная и надежная коллинеарная J-образная конструкция в окружении прочное стекловолокно высокой плотности
  • Гильза и крышка из прочного анодированного золота не окисляются
  • Возможна индивидуальная настройка
Всенаправленные антенны из стекловолокна

Antenex изготавливаются по индивидуальному заказу заказывать.

FG1520 VHF 152-156 МГц
Рекомендуемая производителем розничная цена

: 174 доллара.00

Цена: $ 140.00

Вы экономите: $ 34.00 (20%)

Количество:
* Всего

FG1520 УКВ, 152–156 МГц, стекловолоконная всенаправленная антенна с единым коэффициентом усиления, 150 Вт, длина 68 дюймов. Antenex Laird

FG1523 VHF 152-156 МГц, 3 дБ

Рекоменд. Цена: 269,00 $

Цена: 199 долларов.00

Вы экономите: $ 70.00 (26%)

Количество:
* Всего

FG1523 VHF 152–156 МГц Всенаправленная антенна из стекловолокна с усилением 3 дБ, 150 Вт, длина 107 дюймов. Antenex Laird

FG1563 VHF 156–162 МГц, 3 дБ

Рекоменд. Цена: 269,00 $

Цена: 199.00 $

Вы экономите: 70 долларов.00 (26%)

Количество:
* Всего

FG1563 VHF 156–162 МГц Всенаправленная антенна из стекловолокна с усилением 3 дБ, 150 Вт, длина 107 дюймов. Antenex Laird

Крепление FM2, всенаправленная антенна
Рекомендуемая производителем розничная цена

: 34 доллара.98

Цена: $ 27.00

Вы экономите: $ 7.98 (23%)

Количество:
* Всего

Крепление FM2 для всенаправленных антенн из стекловолокна. Подходит для всех антенн серии Antenex Laird FG.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
