Лабораторная работа №10

Лабораторная работа №10

Лабораторная работа №11


“Разработка печатной платы и моделирование”

Цель работы:

  • Освоение графического редактора Ultiboard.
  • Формирование навыков разработки печатной платы в графическом редакторе Ultiboard.
  • Приобретения опыта моделирования плат.

Задание:

  1. Загрузить графический редактор MultiSIM (Пуск/Все программы/National Instruments/Circuit Design Suite 10.0/Multisim).
    Открыть файл, в котором находится схема, созданная на предыдущем занятии File/Open.
    Выбрать команду Transfer/Transfer to Ultiboard…. По этой команде происходит извлечение списка связей с принципиальной электрической схемы и передача информации в редактор печатных плат Ultiboard.
    Сохраните файл под именем Tut1.
    Далее появятся два окна, в которых:
    a) задаются единицы измерения и ширина трассирующих проводников;
    b) представлена информация о списке связей.
    Нажмите в обоих случаях OK.
    Загрузится графический редактор Ultiboard и ваш файл Tut1.pcb.

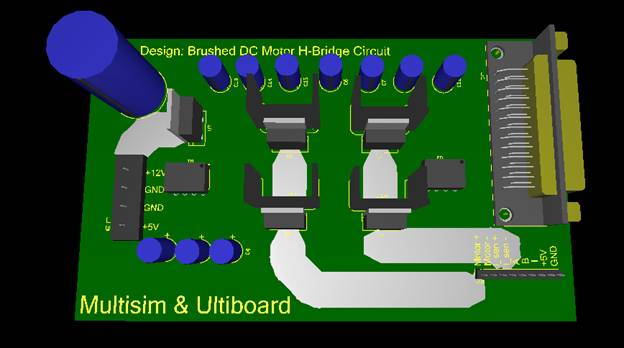

    Графический редактор Ultiboard позволяет сразу увидеть трехмерное изображение платы и элементов. Для этого нужно выбрать команду Tools/View 3D Position. При этом, установив курсор в любую точку платы и, нажав левую кнопку мышки, вы можете поворачивать плату в любом направлении.
    Чтобы увидеть внутренние слои платы, нужно выбрать команду Tools/View Internal Layers. Можно также повернуть плату в любом направлении.
    Закройте файл с 3D изображением.
  2. Изменение размера печатной платы
    Для того, чтобы изменить размер рамки, ограничивающей печатную плату, нужно:
    a) В окне
    Design Toolbox
    (левое окно на рабочем поле) в закладке Layers (выбирается внизу) дважды нажать мышкой на строку Board Outline, затем выделить мышкой желтую рамку на рабочем поле проекта и нажать клавишу Delete на клавиатуре.
    Если Design Toolbox не виден, то выберите в меню View/Design Toolbox/
    b) Выбрать в меню команду Tools/Borad Wizard, поставить галочку в строке Change the layer technology и нажать Далее.
    c) Изменить ширину рамки на 3000 мил, а высоту на 2000 мил.
    d) Расположить рамку на рабочем поле ниже компонентов.
    e) Выбрать в меню Options/Set Reference Point и поместить точку отсчета в нижний левый угол рамки.
  3. Размещение компонент
    a) Выделить курсором компонет и переместить его внутрь рамки (в меню команда Place/Select).

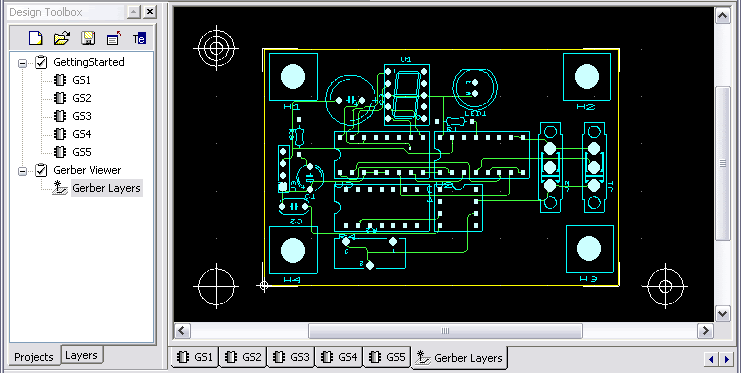

    b) Разместить все компоненты как показано на рис.1.

Рис. 1.
Кроме корпусов компонентов на плате должны быть предусмотрены крепежные отверстия.
Выбрать в меню Place/From Databased. Откроется диалоговое окно.
В поле Databased выбрать Ultiboard Master .
В поле Available Parts задать или выбрать ниже элемент Hole35. Нажать Ok. Откроется окно Enter Reference Designation for Component, в котором нужно задать в строке REFDES for shape HOLE35h2, а в строке VALUEHole. Нажать Ok и поставить отверстие в левый верхний угло рамки. Повторить все операции для оставшихся 3-х отверстий (h3, h4, h5).
  • Трассировка
    Выбрать в меню Autoroute/Start/Resume Ultiroute.
  • 3D моделирование

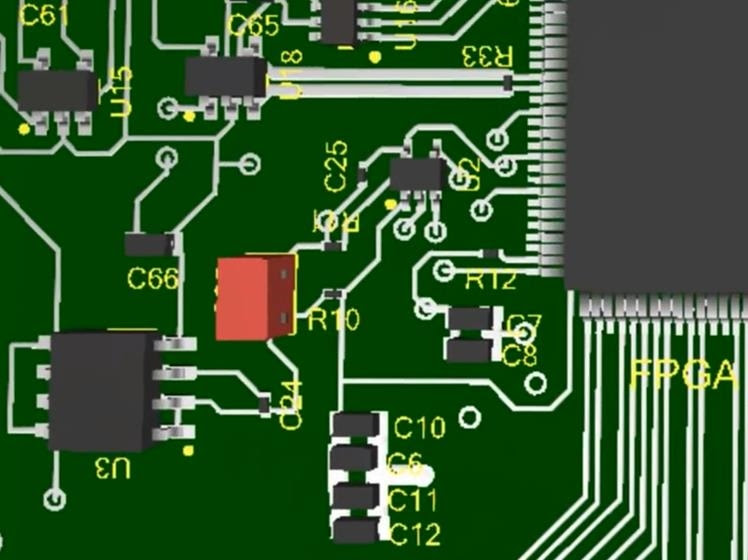

    Чтобы увидеть трехмерное изображение платы нужно выбрать в меню команду
    View/3D preview
    .
  • Показать результат преподавателю.
  • Бесплатная загрузка NI Multisim Ultiboard Electronics Circuit Design Suite

    Пакет для проектирования электронных схем NI Multisim Ultiboard Electronics. Автономный установщик NI Multisim Ultiboard Electronics Circuit Design Suite v14.2.

    Обзор пакета NI Multisim Ultiboard Electronics Circuit Design Suite

    NI Multisim Ultiboard Electronics Circuit Design Suite – отличное приложение, которое предоставляет платформу для тех, кто хочет узнать об электронике. . Это мощное приложение позволит вам разрабатывать схемы, а затем тестировать их, размещая на печатной плате.. Вы также можете скачать DS SIMULIA CST СТУДИЯ ЛЮКС 2021 Скачать бесплатно.

    Кроме того, его также можно использовать для создания схем с помощью компонента библиотеки if.. Создание схемы с этим приложением стало проще простого.. Поведение схемы также можно эмулировать с помощью симулятора SPICE, который считается стандартным симулятором в отрасли.. NI Multisim Ultiboard Electronics Circuit Design Suite имеет больше, чем 1000 ON полупроводниковые компоненты. Он также получил несколько новых промышленных разъемов.. Вы также можете скачать Бесплатная загрузка PCB Wizard.

    Особенности NI Multisim Ultiboard Electronics Circuit Design Suite

    Ниже приведены некоторые заметные функции, которые вы испытаете после бесплатной загрузки NI Multisim Ultiboard Electronics Circuit Design Suite..

    • Отличное приложение для создания схем.
    • Можно проверить схемы, разместив на печатной плате.
    • Может использоваться для создания схемы с библиотечными компонентами.
    • Может эмулировать поведение схемы с помощью эмулятора SPICE.
    • Получил больше, чем 1000 ON полупроводниковые компоненты.
    • Получил новые отраслевые разъемы.

    NI Multisim Ultiboard Electronics Circuit Design Suite Технические подробности установки

    • Программное обеспечение Полное имя: Пакет для проектирования электронных схем NI Multisim Ultiboard Electronics
    • Имя файла настройки: NI_Circuit_Design_Suite_14.2.rar
    • Полный размер установки: 880 МБ
    • Тип установки: Автономный установщик / Полная автономная установка
    • Архитектура совместимости: 32 Немного (x86) / 64 Немного (x64)
    • Последняя версия выпуска добавлена: 24чт июн 2019
    • Разработчики: Домашняя страница

    Системные требования для NI Multisim Ultiboard Electronics Circuit Design Suite

    Перед тем, как начать, скачать NI Multisim Ultiboard Electronics Circuit Design Suite бесплатно, убедитесь, что ваш компьютер соответствует минимальным системным требованиям.

    • Операционная система: Windows XP / перспектива / 7/8 / 8.1 / 10
    • объем памяти (баран): 1 Требуется ГБ оперативной памяти.
    • Место на жестком диске: 900 Требуется МБ свободного места.
    • Процессор: Процессор Intel Dual Core или новее.

    Бесплатная загрузка NI Multisim Ultiboard Electronics Circuit Design Suite

    Нажмите кнопку ниже, чтобы начать бесплатную загрузку NI Multisim Ultiboard Electronics Circuit Design Suite. Это полный автономный установщик и автономная установка для NI Multisim Ultiboard Electronics Circuit Design Suite.. Это будет совместимо с обоими 32 немного и 64 битовые окна.

    Перед установкой программного обеспечения вы должны просмотреть это видео с руководством по установке



    Пароль 123

    Multisim и Ultiboard (Circuit Design Suite) PowerPro 10.1.1 + Portable + Интерактивный курс + руссификатор + лекарство – 11 Февраля 2010


    При разработке любых электроприборов, крайне важно провести его моделирование. Для того, чтобы сэкономить средства и время, применяется рассчет с применением спотдельнов вычислительной техники. Одной из простых систем с простейшим юзерским меню, которая популярна у начальных и продвинутых пользоватедвай, является программа электромоделирования Multi Sim и ее часть Ultiboard. Вам предлагаются их новые версии. Добавлен новый учебный курс.

    Год выпуска: 2009
    Версия продукта: 10.1.1(10.1.372)
    Создатель: National Instruments Electronics
    Сколько весит: 1.14 Gb

    Вам предлагается состав модулей одной из самых популярных в сфере систем для моделирования электросхем Electronics Workbench Multisim и Ultiboard американской корпорации National Instruments Corporation. Утилиты Multisim и Ultiboard, а конкретно их свежие сборки 10.1.1 наравне могут применять как зарекомендовавшие себя инженеры, так \”чайники\”, а ещё и ученики индустриальных учебных заведений. Все обладатели этих двух незаменимых программ получают вероятность стать членами онлайн сообщества Circuit Design Community, где производится обмен своими скинами, а также обсуждение разнообразных тем и взаимообмен опытом по всем странам.

    Данный комплект программ мультисим и Ultiboard содержит две сборки, которые не чем не отличаются один от другого: Education и Professionals. С названий понятно, что 1-ю версию реально применять в образовательных целях. Уникальная разработка дает полный состав инструментпеснь для профессионального инженера. Multisim Power Pro включает в себя вполне прозрачную среду, так что можно сразу же начинать проектирование. Для разработки более тяжелых модедвай полезными станут более 25 автоанализов ( и остальные), также MCU и VHDL.. В программную систему встроена библиотека, которая содержит порядка 20 тысяч разных «интерактивных компонентов» с заготовленными моделями, которые сразу же можно рассматривать в имитации. Само собою стоит упомянуть о ПО NI LabVIEW, с привлечением его есть вероятность присоеденить заключительные части, спроектировать и уточнить чертеж. Ultiboard – особенный мод программы для улучшения производительности, например, при расположении и монтаже всевозможных компонентов \”Push & Shove\”, что дает вероятность эффектно и, что не менее важно, смело смоделировать схему.
    Ultiboard без проблем надстраивается в multi sim, тем самым гарантируя простую передачу проекта. При этом предусрасточительрен легкий вынос файлов в такого рода стандарты, как DXF, Gerber. Купить данную программу можно по ссылкам ниже.

    Скачать бесплатно \”Multisim и Ultiboard (Circuit Design Suite) PowerPro 10.1.1 + Portable + Интерактивный курс + руссификатор + лекарство\”:

    Одним файлом Vip4sms.com:
    http://warez4me.ru/go.php?http://vip4sms.com/download/18310de815a638861f41cf7591c4e0d88/Multisim_Ultiboard_Circuit_Design_Suite_PowerPro_Portable_10.1.1.rar.htmlСкачать бесплатно Multisim и Ultiboard (Circuit Design Suite) PowerPro 10.1.1 + Portable + Интерактивный курс + руссификатор + лекарство с Vip-File.com Одним файлом

    Скачать бесплатно с Letitbit.net:
    http://warez4me.ru/go.php?http://letitbit.net/download/1531.13b743a8a8fb928d6650bcd9c2/Multisim_Ultiboard_Circuit_Design_Suite_PowerPro_Portable_10.1.1_200.part1.rar.htmlСкачать бесплатно Multisim и Ultiboard (Circuit Design Suite) PowerPro 10.

    1.1 + Portable + Интерактивный курс + руссификатор + лекарство с Letitbit.net Part 1
    http://warez4me.ru/go.php?http://letitbit.net/download/2627.29e1290dd9af6fa76b18a2fcd8/Multisim_Ultiboard_Circuit_Design_Suite_PowerPro_Portable_10.1.1_200.part2.rar.htmlСкачать бесплатно Multisim и Ultiboard (Circuit Design Suite) PowerPro 10.1.1 + Portable + Интерактивный курс + руссификатор + лекарство с Letitbit.net Part 2
    http://warez4me.ru/go.php?http://letitbit.net/download/4932.429fb5ede339bfb0176feb06e2/Multisim_Ultiboard_Circuit_Design_Suite_PowerPro_Portable_10.1.1_200.part3.rar.htmlСкачать бесплатно Multisim и Ultiboard (Circuit Design Suite) PowerPro 10.1.1 + Portable + Интерактивный курс + руссификатор + лекарство с Letitbit.net Part 3
    http://warez4me.ru/go.php?http://letitbit.net/download/4730.4a4596cc546f025a58c22db174/Multisim_Ultiboard_Circuit_Design_Suite_PowerPro_Portable_10.1.1_200.part4.rar.htmlСкачать бесплатно Multisim и Ultiboard (Circuit Design Suite) PowerPro 10.
    1.1 + Portable + Интерактивный курс + руссификатор + лекарство с Letitbit.net Part 4
    http://warez4me.ru/go.php?http://letitbit.net/download/8607.89c1896d729a4437f753bd6c3f/Multisim_Ultiboard_Circuit_Design_Suite_PowerPro_Portable_10.1.1_200.part5.rar.htmlСкачать бесплатно Multisim и Ultiboard (Circuit Design Suite) PowerPro 10.1.1 + Portable + Интерактивный курс + руссификатор + лекарство с Letitbit.net Part 5
    http://warez4me.ru/go.php?http://letitbit.net/download/9821.9c8b2d9592b2363685af486d12/Multisim_Ultiboard_Circuit_Design_Suite_PowerPro_Portable_10.1.1_200.part6.rar.htmlСкачать бесплатно Multisim и Ultiboard (Circuit Design Suite) PowerPro 10.1.1 + Portable + Интерактивный курс + руссификатор + лекарство с Letitbit.net Part 6
    http://warez4me.ru/go.php?http://letitbit.net/download/3907.3fc6f1bb5ee4cc233dec1bc417/Multisim_Ultiboard_Circuit_Design_Suite_PowerPro_Portable_10.1.1_200.part7.rar.htmlСкачать бесплатно Multisim и Ultiboard (Circuit Design Suite) PowerPro 10. 1.1 + Portable + Интерактивный курс + руссификатор + лекарство с Letitbit.net Part 7

    Скачать бесплатно с Rapidshare.com:
    http://warez4me.ru/go.php?http://rapidshare.com/files/303796142/Multisim_Ultiboard_Circuit_Design_Suite_PowerPro_Portable_10.1.1_200.part1.rarСкачать бесплатно Multisim и Ultiboard (Circuit Design Suite) PowerPro 10.1.1 + Portable + Интерактивный курс + руссификатор + лекарство с RapidShare.com Part 1
    http://warez4me.ru/go.php?http://rapidshare.com/files/303804316/Multisim_Ultiboard_Circuit_Design_Suite_PowerPro_Portable_10.1.1_200.part3.rarСкачать бесплатно Multisim и Ultiboard (Circuit Design Suite) PowerPro 10.1.1 + Portable + Интерактивный курс + руссификатор + лекарство с RapidShare.com Part 2
    http://warez4me.ru/go.php?http://rapidshare.com/files/303804721/Multisim_Ultiboard_Circuit_Design_Suite_PowerPro_Portable_10.1.1_200.part4.rarСкачать бесплатно Multisim и Ultiboard (Circuit Design Suite) PowerPro 10.1.1 + Portable + Интерактивный курс + руссификатор + лекарство с RapidShare. com Part 3
    http://warez4me.ru/go.php?http://rapidshare.com/files/303805180/Multisim_Ultiboard_Circuit_Design_Suite_PowerPro_Portable_10.1.1_200.part5.rarСкачать бесплатно Multisim и Ultiboard (Circuit Design Suite) PowerPro 10.1.1 + Portable + Интерактивный курс + руссификатор + лекарство с RapidShare.com Part 4
    http://warez4me.ru/go.php?http://rapidshare.com/files/303805601/Multisim_Ultiboard_Circuit_Design_Suite_PowerPro_Portable_10.1.1_200.part6.rarСкачать бесплатно Multisim и Ultiboard (Circuit Design Suite) PowerPro 10.1.1 + Portable + Интерактивный курс + руссификатор + лекарство с RapidShare.com Part 5
    http://warez4me.ru/go.php?http://rapidshare.com/files/303805682/Multisim_Ultiboard_Circuit_Design_Suite_PowerPro_Portable_10.1.1_200.part7.rarСкачать бесплатно Multisim и Ultiboard (Circuit Design Suite) PowerPro 10.1.1 + Portable + Интерактивный курс + руссификатор + лекарство с RapidShare.com Part 6

    Multisim & Ultiboard (Circuit Design Suite) PowerPro 12.

    0.1 (2012/Rus/Eng)

    Multisim & Ultiboard (Circuit Design Suite) PowerPro 12.0.1 (2012/Rus/Eng)

    23 марта, 2011 admin

    Circuit Design Suite – Одна из более знаменитых в мире программ конструирования электронных схем, характеризуется сочетанием проф способностей и простоты, расширяемостью функций от обычный настольной системы до сетевой корпоративной системы. Это изъясняет обширное внедрение данной примечательной программы как для учебных целей так и для промышленного производства трудных электронных устройств.

    National Instruments выпустила новейшие версии программных пакетов NI Multisim и NI Ultiboard. Заключительные версии программ владеют завышенной функциональностью, новенькими способностями пользовательского интерфейса и поддерживают более 300 новейших компонентов от фаворитных глобальных производителей. Благодаря новеньким способностям разработка и творение прототипов электрических схем может проводиться еще прытче и с большей точностью.

    Для облегчения процесса разработки, компания National Instruments дает возможность всем разрабам электрических схем и печатных плат, докторам и студентам слиться в онлайн-сообщество NI Circuit Design общества. На этом ресурсе вы сможете обмениваться своими набросками, образцами, шаблонами и обговаривать различные аспекты разработки с сотрудниками по всему миру. Используя способности NI Circuit Design общества. вы сможете получить доступ к ресурсам, которые дозволят веским образом упростить процесс творения и реализации ваших проектов.

    Порядок инсталляции и регистрации
    Запускаем setup.exe(либо autorun.exe)- устанавливаем Circuit Design Suite 12.0.1 используя ключик из генератора NI лицензии Activator 1.1.exe. Для этого в генераторе “параметры” -> “Создать серийный номер “
    Для активации программ после их инсталляции, правой клавишей мыши на “Power Pro Edition” -> “Активировать “
    функцию сделать 2 раза: для Multisim 12.0.1 и 12.0.1 Ultiboard

    Запросы к системе:
    Windows Vista /XP 32-бит.
    Windows Vista 64-бит.
    Windows 732-битной и 64-би. неподдерживает Windows, NT/Me/98/95/2000 либо Windows XP 64-бит
    Микропроцессор Pentium 4 класса либо эквивалент(Pentium HI класса минимум).
    512 Мб оперативной памяти(256 Мб минимум).
    15 Гб вольного места на твердом диске(Я Гб минимум).
    Open GL ® способны 3D видеокарта рекомендуемые(SVGA разрешение видеоадаптер с 800 х 600 разрешение видео наименьшим, 1024 х 768 либо выше преимущественнее).

    Дата выхода: 2012
    Платформа: Windows ® XP/Vista/7
    Интерфейс: Британский + Российский
    Лечение: есть
    Объем файла: 600 Mb

    Комментирование и размещение ссылок запрещено.

    Множество людей периодически ищут в интернете бесплатные программы, используя их для собственных нужд или нужд компании, в которой они работают. При этом, бывает достаточно сложно найти рабочую программу с ключом или keygen. Здесь вам представлены новые релизы популярных программ, которые Вы сможете скачать бесплатно. Программа Multisim & Ultiboard (Circuit Design Suite) PowerPro 12.0.1 (2012/Rus/Eng) была добавлена на сайт нашими посетителями. Вы также можете опубликовать необходимый людям бесплатный софт или иную информацию. При появлении вопросов по поводу работы программы или активации ключа просим обращаться к автору новостей. Также Вы можете оставить комментарий и обсудить статью Multisim & Ultiboard (Circuit Design Suite) PowerPro 12.0.1 (2012/Rus/Eng). Русификатор часто идет в комплекте программы, в скачанном архиве. Там же есть другие полезные файлы для этой проги, такие как нужные кряки и серийники. Чтобы скачать бесплатно и без регистрации Multisim & Ultiboard (Circuit Design Suite) PowerPro 12.0.1 (2012/Rus/Eng) нажмите на выделенную ссылку и пройдите на нужный файлообменник или торрент-сервер. Только здесь можно увидеть новые версии программ с crack и софт с серийным номером. Спектр внедрения выложенного в каталоге программного снабжения громаден. Любой отыщет для себя очень много нужных вольно распространяемых программ. Многие програмки имеют российский интерфейс и полностью безвозмездные. Скачать Multisim & Ultiboard (Circuit Design Suite) PowerPro 12.0.1 (2012/Rus/Eng) торент.

    Окончательное руководство для лучших для начинающих

    Электронные схемы существуют уже давно, и, как и любой дизайн, моделирование необходимо для производства конечного продукта. Макеты печатных плат и другие схемы должны быть точными, точными и безупречными, чтобы производитель мог создать эффективный и действенный конечный продукт. Скорость также важна при разработке схем в конце дня. Ваш бизнес должен приносить прибыль. Эта статья призвана предоставить исчерпывающее и подробное руководство о том, как загрузить Ultiboard, создать схему и маневрировать вокруг платформы, чтобы экспортировать дизайн для производства.Надеемся, что это будет полезно.

    1. Что такое Ultiboard?

    Ultiboard, ранее известная как ULTIboard, – это программа, созданная Ultimate Technology в Нидерландах. Это было довольно дорого, поскольку стоило 800–2500 долларов в зависимости от требуемого размера. Кроме того, доступная версия для студентов была ограничена на рынке.

    Со временем Ultiboard превратилась из программы, которая едва могла создавать файлы с фотографиями, до того времени, когда она была известна как Electronics Workbench, а теперь и Ultiboard.Усовершенствованная платформа со схемой захвата и инструментом моделирования – Multisim, облегчающая пользователям создание моделей печатных плат и манипулирование ими с продуктами, готовыми для производителя.

    1,1 Функция

    Ultiboard в основном используется для своих целей:

    • Простые в использовании и эффективные инструменты для программирования разводки печатных плат для проектирования печатных плат; настраиваемые и доступные функции
    • Оптимальный контроль и управление средой – Ultiboard имеет расширенный вид электронной таблицы, набор инструментов, мастеров дизайна и другие инструменты, улучшающие такие функции, как размещение меди и общий макет платы.
    • Перенос простых схем на печатную плату – интеграция Ultiboard с Multisim ™ предоставляет функции и инструменты, которые облегчают точное размещение деталей, а также автоматизированные функции для быстрой работы над макетом.
    • Стандартизация файлов – вы можете экспортировать файл проекта в одном формате, таком как DXF или Gerber, в другой формат, который требуется для целей стандартизации.

    Основная цель Ultiboard – обеспечить гибкость в отношении контроля, эффективности и скорости при компоновке, инструментах маршрутизации и размещении медных кабелей.Он используется инженерами, производителями, студентами, а также учителями в различных средах. Давайте посмотрим, как получить доступ к Ultiboard, как его загрузить и установить.

    2. Ultiboard скачать

    Вместо загрузки Ultiboard и более поздних версий во время установки осознайте, что вашей системе не хватает нескольких требований. Обычно для установки Ultiboard 9 требуется около 150 Мбайт. Однако это зависит от нужной вам версии. Кроме того, в вашей системе должно быть как минимум:

    • Windows 2000 / XP

    • Процессор Pentium III

    • 128 МБ ОЗУ

    • CD-ROM

    • Разрешение экрана 800 x 600

    Вы можете получить версию любого профессионального или академического продукта Ultiboard на веб-сайте National Instruments.Установка проста и аналогична большинству процессов установки приложений. Установив Ultiboard, вам необходимо ознакомиться с программным интерфейсом для оптимального взаимодействия с ним. Наша следующая статья будет посвящена основным стандартным компонентам, которые вам необходимо определить перед тем, как приступить к проектированию.

    3. Пользовательский интерфейс

    3.1 Введение в интерфейс Ultiboard

    Интерфейс Ultiboard сочетает в себе инструменты и функции, которые помогают вам, пользователю, маневрировать при проектировании схемы или компоновки печатной платы. Это способствует творчеству и инновациям в новых и оригинальных конструкциях, которые улучшат электротехническую промышленность. Интерфейс Ultiboard предлагает платформу для размещения механических деталей при создании ваших печатных плат, вручную проектируя операции САПР для их изготовления.

    Дружественный интерфейс повысил скорость благодаря автоматизированному функционалу. Кроме того, точность может быть достигнута путем размещения деталей в правильном положении благодаря ручному управлению. Вместе с Multism, Ultiboard приводит к появлению поколений усовершенствованных и более производительных печатных плат.Почему? Мутизм дополняет возможности Ultiboard PCB для компоновки и трассировки благодаря мощным функциям моделирования SPICE. Вы можете сразу приступить к дизайну.

    3.2 Панели инструментов

    Если вы использовали какое-либо обычное приложение, такое как MS Word, панели инструментов Ultiboard не будут ракетостроением. Большинство символов вам уже знакомо; в случае появления каких-либо новых, вы можете навести указатель мыши на значок, чтобы узнать их назначение. Тем не менее, вот ориентир:

    Основная панель инструментов

    Значок выбора – выберите элемент на доске.

    Значок Design Toolbox – включение и выключение режима Design Toolbox.

    Значок просмотра электронной таблицы – включение или выключение режима просмотра электронной таблицы.

    Значок диспетчера баз данных – отображает представление диспетчера баз данных.

    Значок Board Wizard – Start Board Wizard

    Значок Part Wizard – запускает Part Wizard.

    Место из базы данных -Просмотр базы данных на позицию для размещения элемента

    Значок линии – проведите прямую линию на дизайне.

    Значок «Следуй за мной» – установите след следования за мной.

    Значок “Многоугольник” – размещение многоугольника на дизайне.

    Значок Power plane – размещает силовую плоскость на дизайне.

    Значок проверки DRC и списка соединений – запускает DCR (проверку правил проектирования) и проверку списка соединений; Результаты отображаются на вкладке “Результаты”.

    Значок текста – размещение текста на дизайне.

    Значок «Просмотр 3D» – отображает дизайн на дисплее в трех измерениях.

    Значок области экрана захвата – захватывает часть экрана и помещает ее в системный буфер обмена.

    Значок справки – отображение окна справки Ultiboard.

    Панель инструментов редактирования

    Значок редактирования детали на месте – активирует редактирование на месте для размещенных деталей печатной платы.

    Значок поменять местами слой – помещает деталь или элемент на зеркальный слой.

    Повернуть на 90 ° по часовой стрелке – повернуть выбранный элемент по часовой стрелке.

    Повернуть на 90 ° против часовой стрелки – повернуть выбранный элемент против часовой стрелки.

    3.3 Настройка предпочтений

    Для настройки предпочтений:

    1. Щелкните на Options / Global Preferences, чтобы появилось диалоговое окно Preferences, которое предоставит вам следующие варианты:
    • Вкладка общих настроек
    • Вкладка «Пути»
    • Вкладка «Цвета»
    • Вкладка «Дизайн печатной платы»
    • Вкладка «Размеры»
    • Вкладка «Параметры 3D»

    2. Выбрав нужную вкладку, настройте или отредактируйте детали.

    3. Нажмите ОК, чтобы сохранить изменения.

    3.4 Настройка свойств платы

    Для настройки свойств платы:

    На пустой доске щелкните правой кнопкой мыши, чтобы отобразить окно меню, и выберите значок свойства. Появится диалоговое окно «Свойства листа», в котором вы сможете по желанию отредактировать детали вашей печатной платы.

    3.5 Набор инструментов для проектирования

    Скорее всего, вы будете использовать панель инструментов «Дизайн» для управления дизайном, управляя деталями, например, для определения цвета следа.Чтобы отобразить или просмотреть его, щелкните на панели инструментов «Дизайн».

    3,6 Таблица

    Просмотр электронной таблицы необходим для просмотра и редактирования таких деталей, как атрибуты, посадочные места или позиционные обозначения.

    Чтобы получить доступ к значку просмотра электронной таблицы, у вас должен быть открыт новый проект. После того, как вы щелкните значок, внизу страниц появится вкладка функциональности с несколькими кнопками / значками.

    Однако не на всех вкладках есть все значки.

    3.7 Настройка интерфейса

    Для настройки интерфейса:

    Выберите «Параметры» / «Настроить интерфейс», чтобы отобразить вкладку меню ниже, где вы можете внести необходимые изменения.

    Мы рассмотрели основные этапы ориентации по настройке Ultiboard по своему вкусу и с использованием различных значков. Поэтому нашим следующим шагом будет научиться создавать простую схему и в дальнейшем использовать больше функций и свойств программного обеспечения в процессе.

    4. Учебное пособие по дизайну Ultiboard

    4.1 Набор инструментов Electronics Workbench Suite

    Это пакет EDA, который упрощает важные этапы проектирования схемы. В зависимости от ваших требований и бюджета у вас будут некоторые компоненты Electronics Workbench Suite, например:

    • Мутизм: это комбинация Muticap и возможности аналогового и цифрового моделирования.
    • Multicam: схематический продукт для моделирования вождения, простые схемы и упрощающие шаги, такие как проектирование компоновки печатных плат.
    • MultiVHDL: включает совместное моделирование вместе с Multism и созданием моделей HDL.
    • Ultiboard: продукт, который наряду с Multism и Multicap полезен при создании печатных плат и механической работе с операциями CAD.
    • Ultiroute: автономное дополнение к Ultiboard, Ultiroute облегчает автоматическое размещение деталей в конструкции.

    4.2 Открытие учебника

    Чтобы открыть руководство, убедитесь, что Ultiboard запущен, затем перейдите к:

    1. Выберите значок «Открыть / файл».Перейдите в то место, где вы сохранили Ultiboard во время установки (если вы не можете забыть попробовать центральный диск C в файлах программы).

    2. Откройте Tutorial.EWPrj, чтобы загрузить выбранный файл на Ultiboard

    .

    3. Чтобы просмотреть дизайн, выберите его, щелкнув вкладку «Дизайн» или вкладку «Проекты» в панели инструментов дизайна

    .

    4.3 Создание контура платы

    Вы можете создать контур границы следующими способами:

    • Используя инструменты рисования – нажмите на клавиатуре * и введите желаемые координаты контура границы:

    • Импорт файла DXF

    • Используйте Board Wizard, который мы будем использовать в этом руководстве:

    1. Вместе со слоем панели инструментов перейдите к значку «Мастер границ» и дважды щелкните по нему.

    2. Удалите существующий мастер границы в текущем – он должен быть новым, чтобы появилось окно Board Wizard-Board Technology.

    3. Включите «Изменить технологию слоя», чтобы иметь возможность выбирать другие параметры. Выберите «Многослойные, состоящие из двухсторонних плат и однослойных наборов», затем щелкните вкладку «Далее».

    1. Следующее диалоговое окно – Параметры ламинирования, в котором вы можете внести изменения, если необходимо, и щелкнуть
    1. Следующее диалоговое окно – это Форма платы, где вы внесете изменения как:
    • Под контрольной точкой установите Выравнивание по левому нижнему краю
    • Выберите прямоугольник для формы и размера платы
    • Установите высоту и ширину как 2000 и 2500 соответственно, а зазор – 5. 00000. Щелкните Готово.
    4.3.1 Ultiboard Редактирование изменений контура границы
    • Чтобы переместить контур границы:

    Дважды щелкните Board Outline на вкладке Layers. Продолжайте щелкать в любом месте контура границы рабочего пространства под строкой компонентов.

    • Чтобы внести изменения в контрольную точку:

    Щелкните вкладку «Параметры», поместите курсор в нижний левый угол контура границы на доске и щелкните, чтобы внести изменения в появившемся поле.

    4.4 Размещение компонентов

    Вы можете разместить компонент на плате:

    • Выберите компонент (-ы) за контуром границы и перетащите его в нужное положение.
    • Перейдите в представление электронной таблицы, используйте вкладку «Детали», чтобы найти компонент (-ы), и разместите их соответствующим образом
    • Импортировать компонент (-ы) from Netlist
    • Вы можете выбрать компонент (S) непосредственно из базы данных
    • Используйте автоматическое размещение

    4. 5 Размещение следов

    Есть несколько способов нанесения следов:

    4.5.1 Размещение трассировки вручную

    Здесь след находится там, где вы его разместили. Для этого:

    • Выберите команду «Линия / Поместить», чтобы создать линию, которая зависит от слоя (в раскрывающемся списке), на котором вы размещаете трубку.

    • Щелкните, чтобы привязать трассу, и переместите курсор к месту назначения, где вы также снова щелкните, чтобы привязать, или щелкните правой кнопкой мыши, чтобы остановить рисование.

    4.5.2 Ultiboard Размещение трассировки Follow-Me

    Трассировка «следуй за мной» позволяет вам провести путь между двумя выбранными вами выводами, просто перемещая курсор. Это достигается:

    • Щелкните значок «Follow-my»; убедитесь, что у вас есть как минимум два назначенных контакта

    • Щелкните один значок, затем щелкните другой значок, чтобы Ultiboard автоматически нарисовал его.

    4.5.3 Размещение трассировки соединительной машины

    Трассировка соединительного устройства обеспечивает полную автоматизацию трассировки, соединяя две точки наиболее удобным маршрутом.Это достигается:

    • Щелкните значок «Место / устройство подключения»

    • Продолжайте щелкать по промежутку между точками, которые вы хотите соединить. Ultiboard предложит различные маршруты, и как только вы определите подходящий маршрут, нажмите, чтобы использовать его.

    • Щелкните правой кнопкой мыши, чтобы завершить размещение следа

    4.6 Ultiboard Подготовка к производству / сборке

    Перед тем, как отправить свои проекты в производство, вы можете выполнить несколько действий на доске, чтобы обеспечить дополнительную информацию или устранить ошибки.В их числе:

    4.6.1 Очистка платы

    Это включает в себя очистку открытых концов дорожек или любых неиспользуемых частей или соединений. Это делает:

    • Щелкните Edit / Copper Delete / Open Trace Ends, чтобы удалить все открытые концы трассы.

    • Щелкните Design / Clean Unused Vias, чтобы удалить все неиспользуемые переходные отверстия или соединения.

    4.6.2 Добавление комментариев

    Добавление компонентов предоставляет дополнительную информацию, на которую производитель может ссылаться, или способствует сотрудничеству между членами команды.Вы можете разместить комментарий по:

    • Активация слоя комментариев в окне дизайна
    • Выберите Place / Comment, и появится диалоговое окно, как показано ниже:
    • Вы можете исправить размер фона или внести другие изменения, такие как стиль и размер шрифта или цвет текста и фона.
    • Введите комментарий, как в поле для комментариев.
    • Нажмите «ОК». Приступите к двойному щелчку мыши по желаемой позиции для появления комментария.
    • Чтобы внести какие-либо изменения, вернитесь в диалоговое окно комментариев и отредактируйте любые детали по своему усмотрению и удалите предыдущий комментарий, который не нужен.
    • Чтобы удалить комментарий, щелкните его и нажмите клавишу УДАЛИТЬ
    4.6.3 Ultiboard Экспорт файла

    Обычно это заключительный процесс, который приводит к созданию вашего дизайна на выходе. Преобразование формата дизайна в другой, понятный по оборудованию производителя. Файл содержит подробную информацию о том, как должна быть изготовлена ​​конструкция.

    Требования производителя к форматированию в основном диктуют формат.Экспорт файла начинается с нажатия Ctrl-E или щелчка на вкладке «Файл», после чего появляется меню, которое является опцией «Экспорт» в списке.

    Появится диалоговое окно «Экспорт» для просмотра, экспорта или удаления настроек / свойств экспорта.

    4.7 Просмотр дизайнов в 3D

    Вы можете просмотреть свой проект в 3D по:

    Щелкните значок 3D, который указан в меню «Инструменты». Вкладка предварительного просмотра в 3D покажет отображение вашего дизайна в 3D.

    4.7.1 Управление 3D-видом
    • Щелкните на панели инструментов, затем выберите 3D, чтобы просмотреть предварительный просмотр в 3D.
    • Нажмите на доску предварительного просмотра и, удерживая кнопку мыши / курсора, перейдите к:
    • Переместите указатель экрана в любую сторону экрана для лучшего или конкретного обзора доски
    • Для панорамирования колеса 3D удерживайте курсор, чтобы увидеть четырехконечную стрелку и указать нужное направление.
    • Чтобы переместить трехмерный вид, нажмите и удерживайте его.
    • Переместите указатель в любом направлении, чтобы увидеть другие стороны дизайна; верхняя часть нижней части платы
    • Чтобы увеличить область: нажмите и удерживайте курсор и переместите / прокрутите его вверх или вниз
    • Также вы можете использовать увеличение / уменьшение масштаба на вкладке «Вид».

    Надеюсь, вы уже можете с комфортом управлять платформой Ultiboard и знакомы с различными значками, вкладками и их свойствами. Кроме того, в конечном итоге вы должны создать простой дизайн, как это было нашей целью, когда мы только начинали.

    5. Ultiboard Преимущества и недостатки использования Ultiboard

    1. Преимущества использования Ultiboard
    • Удобный и интуитивно понятный
    • Может быть интегрирован с другими инструментами, такими как электронные таблицы, а также использоваться для управления ограничениями, трассировки медных кабелей и размещения деталей.
    • Он прост в использовании и оптимизирован для скорости.

    Его можно экспортировать в соответствии с отраслевыми стандартами, включая Gerber и DXF, как для производства, так и для прототипов.

    • Перенос схематических макетов, поскольку он полностью интегрирован с Multism.
    • Это позволяет быстро понять, как проектировать печатную плату.
    • Аннотирует изменения, внесенные в дизайн.

    2. Ultiboard Недостатки

    Несмотря на множество преимуществ, которые вы получаете при использовании Ultiboard, важно отметить, что он имеет множество недостатков.Самый критический из них:

    • Для того, чтобы использовать его, требуется много времени.

    • Это не бесплатный инструмент, поэтому вы должны быть готовы залезть в карман.

    3.Ultiboard Как это работает

    Когда дело доходит до трассировки макета, рекомендуется выбрать Ultiboard. Поскольку он поставляется с автоматизированной деталью и маршрутизацией вручную, инструменты объединяются, чтобы сократить время и усилия, необходимые для выполнения повторяющихся задач.В сочетании с процессом размещения гарантирует быструю разметку. Ultiboard поставляется с функцией трассировки, которая позволяет быстро и эффективно регулировать в зависимости от сложности и дизайна.

    Он быстро находит и размещает компоненты в схеме, поскольку имеет функцию выбора и размещения. Он использует маршрутизатор “следуй за мной” и машины, которые вводят предложения для размещения трассировки. При интеграции с Multisim. Он использует автоматическую маршрутизацию, что позволяет легко схематично переносить макет, отраженный во многих версиях дизайна.Таким образом, он обеспечивает простой и быстрый процесс проектирования и проверки.

    Заключение

    Завершение дизайна на программной платформе обычно является первым шагом к созданию реального продукта, который работает. Независимо от того, делаете ли вы заказ на производство или нет, мы в WelPCB готовы ответить на ваши вопросы, комментарии или предложения.

    Мы предлагаем экономичные услуги по изготовлению печатных плат и SMT). Это упростит выбор и размещение компонентов на печатной плате (услуги по сборке печатных плат под ключ, отвечающие требованиям высокого качества, низкой стоимости, быстрой доставки и легкого заказа для клиентов по всему миру).Мы доступны 24/7, чтобы пообщаться с вами. Свяжитесь с нами в любое время из любого места, и мы будем рады получить от вас известие.

    Дизайн печатной платы, часть 2: Ultiboard

  • Следы для компонентов со сквозными отверстиями могут начинаться с любой стороны из-за характера плакированных сквозных отверстий. Однако платы, изготовленные в Maker-E, требуют особого внимания к металлическим сквозным отверстиям.

  • Процесс, используемый в Maker-E для нанесения покрытия сквозных отверстий, требует размера отверстия 1.5 мм и диаметр колодки 2,5 мм.

  • Если у вас есть два соседних штифта со стандартным расстоянием 2,54 мм (0,1 дюйма), вы можете уменьшить диаметр контактной площадки до 2,4 мм, сохранив диаметр отверстия 1,5 мм. Ultiboard выдаст предупреждение об этом расстоянии, но вы можете проигнорировать это предупреждение.Это применимо к нескольким компонентам, используемым в печатной плате firefly.

  • Следовательно, каждый раз, когда вы хотите соединить дорожку с выводом компонента со сквозным отверстием на верхнем слое , вам нужно будет изменить отверстие для этого вывода, щелкнув правой кнопкой мыши по отверстию, выбрав Свойства и указав размер изменения во вкладке Pad .

  • Причина данной модификации – процесс пайки. Компоненты со сквозными отверстиями припаиваются к нижней части платы (когда компонент размещается сверху), поэтому, если след начинается снизу, возникает электрический контакт с выводом компонента при пайке снизу.

  • Если след начинается на верхнем слое, плата, изготовленная в Maker-E, изначально не будет обеспечивать проводимость снизу вверх, поскольку отверстие не покрыто проводящим материалом.Процесс, необходимый для достижения этой проводимости, требует увеличения размера сквозного отверстия.

  • Учебное пособие по проектированию печатных плат

    Ultiboard | PCBCart

    Ultiboard – это среда для быстрого прототипирования печатных плат, которую используют инженеры, преподаватели, производители и студенты во многих приложениях. Его бесшовная интеграция с Multisim помогает разработчикам печатных плат сэкономить часы времени разработки благодаря возможности создавать собственные схемы схем, моделирование SPICE и компоновку печатных плат в одной среде.

    Среда Ultiboard ускоряет проектирование печатных плат за счет автоматизированных функций, сохраняя точность при ручном управлении. Вместе Multisim и Ultiboard представляют собой законченное решение для проектирования печатных плат для повышения производительности печатных плат. В то время как Multisim предлагает мощную среду моделирования SPICE, Ultiboard дополняет ее возможностями компоновки печатных плат и трассировки, которые позволяют максимально быстро и точно передать прототип в ваши руки.

    Панели инструментов

    Настройка дизайна

    Дизайны хранятся внутри проектов, что позволяет вам группировать их вместе для облегчения доступа.Таким образом, все проекты, которые имеют логическую связь между собой (то есть все они могут относиться к определенному проекту), удобно размещаются в одном файле.

    а. Открытие существующего файла

    Вы можете открыть существующий файл, выполнив следующие действия: Выберите «Файл»> «Открыть». Появится стандартное диалоговое окно выбора файла со списком типов файлов по умолчанию для файлов Ultiboard, и вы можете выбрать тип файла для открытия.

    б. Создание проекта

    Вы можете создать новый файл проекта, выполнив следующие действия: Выберите «Файл»> «Новый проект».Откроется диалоговое окно «Новый проект». Введите имя проекта в поле Имя проекта. В раскрывающемся списке Design type выберите PCB design. Другой вариант позволяет использовать возможности САПР Ultiboard (например, передние панели, корпуса). Укажите папку, в которой должен храниться файл. Либо примите значение по умолчанию, показанное в поле «Местоположение», либо нажмите кнопку «Обзор», чтобы выбрать другое местоположение. Щелкните ОК.

    Диалоговое окно «Новый проект» исчезнет, ​​и откроется пустой дизайн с тем же именем, что и файл проекта.Имя файла проекта также отображается на вкладке «Проекты» панели инструментов «Дизайн» вместе с соответствующим дизайном.

    c. Создание дизайна

    Дизайн создается автоматически при создании файла проекта. Вы также можете создать дизайн и назначить его существующему файлу проекта. Помните, что дизайн всегда должен быть связан с проектом.

    Вы можете создать файл дизайна, выполнив следующие действия: Выберите «Файл»> «Открыть» и откройте проект, в который нужно добавить дизайн.Выберите «Файл»> «Новый дизайн». Откроется диалоговое окно «Новый дизайн». Введите имя дизайна в поле Имя дизайна. В раскрывающемся списке Тип конструкции выберите Дизайн печатной платы. В раскрывающемся списке «Добавить в проект» выберите, какой из открытых проектов должен содержать дизайн. В этот список входят только открытые проекты. Щелкните ОК.

    Диалоговое окно «Новый дизайн» исчезнет, ​​и откроется пустой дизайн с указанным вами именем. На вкладке “Проекты” показано, что новый дизайн является частью указанного вами файла проекта.

    Работа с деталями

    а. Размещение деталей

    Вы можете использовать любой из следующих методов для размещения деталей на дизайне:

    1) Перетащите их за пределы контура платы.

    2) Используйте просмотр электронной таблицы.

    3) Импортируйте список соединений.

    4) Выбирать детали прямо из базы данных.

    5) Воспользуйтесь автозагрузчиком.

    б. Создание новых деталей

    Создайте деталь, выполнив следующие действия: Выберите «Инструменты»> «База данных»> «Диспетчер баз данных», чтобы отобразить диалоговое окно «Диспетчер баз данных».Нажмите кнопку Create new part над панелью Parts, выберите диалоговое окно Pat to Create, выберите нужный тип детали: Net Bridge, Custom Pad Shape, PCB Part или CAD Part, и нажмите OK. Откроется окно режима редактирования посадочного места. Создайте свою деталь с помощью инструментов «Поместить» и «Нарисовать».

    Чтобы добавить вывод к детали на плате или сетевому мосту, выберите «Поместить»> «Выводы». Откроется диалоговое окно «Поместить булавки». Укажите тип контактной площадки (THT или SMD), ее размеры и расстояние и нажмите OK. Штифт прикреплен к указателю.Нажмите на деталь, чтобы разместить ее.

    Закончив проектирование детали, выберите «Файл»> «Сохранить в базе данных как». Появится диалоговое окно «Вставить выбранные элементы в базу данных» с курсором в поле «Существующие детали». Введите имя новой детали. Имя должно быть уникальным. Щелкните ОК.

    Диалоговое окно «Вставить выбранные элементы в базу данных» исчезнет, ​​но окно режима редактирования останется видимым.

    Работа со схемой захвата

    а.Создание дизайна из файла списка цепей

    Multisim создает файл .ewnet, в котором есть все детали, необходимые для импорта схемы в Ultiboard.

    Вы можете открыть файл списка соединений, выполнив следующие действия: Выберите «Файл»> «Открыть», перейдите к нужному файлу .ewnet и нажмите «Открыть». Появится диалоговое окно Import Netlist. В этом диалоговом окне перечислены все элементы принципиальной схемы и соответствующие им действия в компоновке. Щелкните ОК, чтобы продолжить. Ultiboard появится с контуром платы и деталями из переданного дизайна, готовыми к размещению.

    б. Кнопки диалогового окна Import Netlist


    Кнопка Описание

    Кнопка сортировки по возрастанию. Сортирует выбранный столбец в порядке возрастания.

    Кнопка сортировки по убыванию. Сортирует выбранный столбец в порядке убывания.

    Кнопка «Экспорт в файл». Экспортирует текущее содержимое списка цепей импорта. диалоговое окно в CSV (значения, разделенные запятыми).csv файл.

    Функции, упомянутые в этом отрывке, – это лишь некоторые частичные функции, которые Ultiboard может реализовать. Больше функций с точки зрения дизайна печатных плат будет обнаружено после вашей обширной практики.

    Только что закончили проектирование печатной платы с помощью Ultiboard? PCBCart может взять отсюда и производить свои печатные платы

    Медная шлифованная доска Ultiboard – eehelp.com

  • Своеобразное «кольцо» из меди в Ultiboard

    Я разрабатываю круглую печатную плату с рисунком «мишени» из 3 узлов меди (центральная точка с двумя медными кольцами постепенно увеличивающегося диаметра с промежутком между узлами). Возможно ли это при сочетании ограниченных зон и массивных круговых диаграмм?

    Вы можете использовать стиль круглой области медной заливки, чтобы создать форму кольца.

    (1) создайте круглую область из меди.

    (2) войдите в его свойства (двойной щелчок или щелкните правой кнопкой мыши -> свойства) и измените стиль заполнения пустот в области вкладки меди.

    (3) используйте ширину на вкладке «Общие», чтобы определить размер кольца.

  • Вопрос SDIO, основанный на page & sol; upgrade

    Привет

    У меня два вопроса, по которым мне нужен небольшой совет.

    (1) кто-нибудь знает руководящие принципы относительно доступных SDIO или примеров, которыми они могут поделиться? Трудно найти эмпирические правила и примеры в сети. Моя схема – это интерфейс для линии 4, а движущая сила процессора составляет 4 мА. Производитель процессора ничем не помог (TI).

    (2) У меня есть совет, в котором есть импульсный блок питания и несколько цифровых схем на верхнем уровне. Мне было интересно, хорошей или плохой идеей было добавление всего медного грунта. Я видел этот факт, и мне было интересно, когда это применимо.Я сделал несколько аналоговых карт, просто чтобы попробовать. Когда некоторые из вас используют грунт и заливку сверху, так что вы просто придерживаетесь переходных отверстий по краям или по всей отливке?

    Мы будем очень признательны за любую помощь или совет.

    ckaven,

    (1) У меня лично нет опыта работы с интерфейсами SDIO для процессора – какой интерфейс вы используете? Я просто обращаю внимание на фактические характеристики микросхемы и создаю максимально короткие пути к разъему с минимальным использованием VIA.Хорошее практическое правило – сначала трассировать трассы высокоскоростных цифровых или чувствительных аналоговых трасс. Если вы хотите настроить шину маршрутизации для сохранения установленных трассировок, вы можете настроить их в меню Ultiboard (Инструменты-> Редактор групп). Используйте Ctrl + B, чтобы начать линию шины, и щелкните каждый шпиндель, начиная с которого вы хотите переместить группу. Обратите внимание, что шина маршрутизации работает лучше других сигналов маршрутизации.

    (2) на литье земли вверх и вниз, я бы сказал, что “это зависит”. Если вы планируете подвергать свою конструкцию высокочувствительной «шумной» внешней среде (например, источник переменного тока поблизости или рядом с платами с зашумленными сигналами связи или иным образом), это может быть хорошей идеей.По сути, масса соответствующего строительного плана может действовать как щит «Фарради» и ограничивать влияние шума на внутренние слои (убедитесь, что вы используете маску припоя для заливки). Сколько слоев? -Можно просто нанести одну пластину (или плоскости) на внутренние слои? Не нужно быть осторожным по нескольким причинам:

    (a) не забывайте, что петли (особенно петли с большой ограниченной площадью) могут действовать как антенна, и поэтому вы можете снизить эффективность заземления с помощью непроизвольной петли, что может ухудшить ее шумовые характеристики.Если внешние сигналы EM пересекут эту «петлю», будет получен «громкий» план массы.

    (b) если это для Преподобного А. (и у вас нет роскоши сделать вторую комнату), есть вероятность, что вы каким-то образом переделаете доску. Дополнительная медь на высоких-низких частотах иногда может раздражать при повторной работе (особенно если это исправление отверстий или другие дела).

    Лучшее предложение (если у вас есть роскошь сделать Rev B) – это обойтись без медного экрана вверх / вниз (возможно, просто план красивой земли на внутреннем слое), а затем определить, соответствует ли шум при работе / производительности. адекватный.Если вы чувствуете, что у вас есть проблема с шумом, вы можете поэкспериментировать с опытом и внешними экранами (лучше всего из листовой стали), если это устранит внешний шум. Если это не помогает, то может быть уместно добавить щит вверх и вниз (еще раз, 2 внимание а выше) …

    С уважением

    Пэт Нунан

  • Есть способ сделать медную зону до 14 & period; 0 Ultiboard & quest; Опция вроде пропала

    У меня полно 14. 0 Ultiboard edition (недавно измененная 13.0), и кажется, что некоторые опции были удалены. Я не нашел ни того, ни другого, как добавить слой меди, а также добавить райдера. Эти были удалены? Я уверен, что эти чехлы на моей версии 13.0. Я точно знаю, что они были на более ранних версиях, которыми я пользовался.

    Спасибо

    Начиная с версии Ultiboard 12.0, все законы помещают медь в формы как медные области. Например, если вы поместите многоугольник на слой меди (меню «Поместить»> «Графика»> «Многоугольник») и просмотрите его свойства, дважды щелкнув фигуру, вы можете получить доступ к различным настройкам медной области (сетевые соединения, недействительность, стиль заливки и т. Д. .) вкладка из меди.

    Как упоминалось в другом посте, полная версия Ultiboard, к сожалению, не поддерживает размещение гонщиков.

    Надеюсь, это поможет.

    Джефф

    National Instruments

  • Как создать отверстия, покрытые медью, и безымянный палец с помощью Ultiboard 13 & lpar; PTH или совместимого Pin Hole & rpar; & quest;

    Я новый пользователь Ultiboard 13 (64-разрядная версия Windows7). Я вижу, как сделать отверстия в печатной схеме (с возможностью использования кольцевого кольца), но я не думаю, что отверстие – это медная пластина.Спецификация диаметра отверстия относительно очевидна, но, похоже, это не способ определить толщину покрытия, покрытого сквозным отверстием (если это вообще возможно). Наконец, я хотел бы создать посадочное место, требующее примерно 150 отверстий PTH в 2-контактных разъемах, совместимых с разными размерами (для одного разъема!). Любая помощь с этим была бы фантастической!

    Ваша,

    Большое спасибо! Это то, что я искал.

  • Отдельная дорожка 0V заземляющего слоя

    Привет

    Есть ли способ иметь план массы (сеть 0) и отдельную запись, которая также находится в сети 0, идея состоит в том, что отдельная дорожка несет большой ток, и я не разрабатываю на земле самолет.Когда я рисую трассу, а затем добавляю план земли, объединяю все это вместе, в идеале я хочу, чтобы только 2 реагировали на уровень входного разъема. В прошлом я работал над этим, помещая фиктивный феррит в совет директоров и назначая другую его сторону для DGND, но надеялся, что есть встроенный способ справиться с этим.

    Спасибо за любой совет.

    РГС,

    Люцитер.

    РГС,

    У вас есть несколько способов сделать …

    Отдельные причины а.резьбовой и сетчатый мост.

    Вы можете реализовать проект, как вы уже сделали – создать заземляющую «цепь 0» и создать отдельную заземляющую цепь «cgnd» или «dgnd», и т. Д. ». Для этих цепей вместо того, чтобы создавать силовую плоскость (Place- > Powerplane …) создайте отдельный медный провод (узел-> медный ящик) для каждой отдельной сетевой области. Вместо того, чтобы связывать их с компонентом “false”, вы можете связать их сетевым мостом (Place-> Net bridge) создать звезду Земли в одной точке Единственным недостатком сетевого моста является то, что он работает только в Ultiboard – в Multisim нет упоминания о нем.Вы можете создать элемент моделирования только сопротивления (черный цвет) в Multisim с очень низким значением и пометить этот R_netbridge, чтобы учесть это и связать между цепью «0» и вашей заменой почвы. Я также уже писал о других шаблонах и символах, которые вы можете использовать. Я также просил об этом для будущей версии Multisim.

    http://forums.NI.com/T5/circuit-design-suite-Multisim/isolated-ground-and-analog-ground-in-Multisim / …

    B. Единственная причина разделения сети с многоугольным разделителем.

    Вы можете создать одну наземную плоскость (Разместить-> Силовая плоскость …), а затем использовать разделитель многоугольников, чтобы разделить план, поскольку сильный ток течет только обратно к точке массовой звезды. Инструмент находится в меню (Дизайн-> Многоугольник Spllitter) – Примечание – я думаю, что он доступен только в UB PowerPro, поэтому. На этом этапе пользователь должен определить, как будет обрезана плоскость. Не забывайте, что вы не вырезаете острова, которые не соединяются с общей точкой. Один совет – начать с края доски или многоугольника и двигаться к вершине звезды на земле.Также обратите внимание, что некоторые из параметров полигона / самолета могут изменить настройки разделителя полигонов, вам может потребоваться изменить настройки, если вы не получите хороших результатов. Если вы включите самолет и перейдете в свойства – на вкладке «Медная зона» есть настройки вакуума / острова, я обращаю внимание на всех.

    C. создать уникальную сетку, площадь меди позволяет отделить

    Вы можете создать единую цепь, но затем использовать область место-> медь для разделения плоскости вручную по мере необходимости. Инструмент многоугольника позволяет создавать отдельные острова – и вам нужно вручную связать их с одной точкой.

    С уважением

    Пат

  • медный ящик

    Я редактирую существующую карту, на которой есть медные сложные области (самолет на земле) вверху и внизу.

    Когда я пытаюсь переместить или разместить компонент, программа практически останавливается, допуская только скачкообразное движение компонента, пока она перерисовывает медные области.

    Как мне отключить обновление медных областей, не удаляя их (я делаю это в других программах разводки печатных плат, но не могу найти способ в Ultiboard)?

    PRH

    Вот несколько возможных предложений:

    (а) Прежде всего предлагаю изменить тип зоны на только контур (вместо сплошного). Свойства многоугольника.

    (B) или вы можете временно отключить проверку в реальном времени DRC. Настройка Ultiboard.

    (C) или вы можете отключить аннулирование. Свойства многоугольника.

    Верните настройки, когда закончите.

    С уважением
    N Pat

  • Ultiboard DXF в Gerber Полилинии не преобразуются в полигоны

    Привет

    Я пытаюсь импортировать файл антенны DXF в Ultiboard и экспортировать его как файл gerber.DXF имеет два слоя, контур края и медь, я выбрал слияние с контуром платы и медным верхом. Я также проверяю опцию «Конвертировать полилинии, полигоны», но при импорте нет области полигонов / меди, как и следов импорта меди, как вы можете видеть на скриншотах. Понятия не имею, почему ломаные линии не конвертируются? Dxf был создан из solidworks, поэтому я уверен, что контактные площадки – это закрытые области. Внизу антенны вы можете увидеть даже текст (номер детали), который явно будет закрыт, но не является преобразованием.

    В этой статье в основном говорится, что во время импорта проверяется опция «Преобразовать замкнутые полилинии в полигоны», что, как я уже сказал, у меня не сработало. Но для всех, у кого есть эта проблема, я решил ее, отредактировав файл dxf, чтобы области меди, которые я залил, встречались. Затем, когда я импортировал dxf и обновил Ultiboard, они правильно импортировались как области меди, независимо от того, была ли отмечена опция «Преобразовать замкнутые полилинии в полигоны».

  • Подключение символов Ultiboard

    Что означают четыре треугольника вокруг отверстия слева? Это слой многослойного дизайна.См. Прилагаемый рисунок.

    Все, что я могу сказать, это то, что многие, если не все, системы верстки используют «термическую оптимизацию», связанную с планом медных прокладок. Блок питания выглядит неплохо – мы используем эту технику со старшей системой Ultiboard на протяжении десятилетий и никогда не испытывали проблем с контактами блока питания калибром в несколько ампер.

  • Плоскость земли

    В utiliboard, как электрически соединить мое отверстие с землей (оно будет выходить на центральный ответвитель трансформатора) с моим планом масс?

    Боб Робертс,

    Здесь может быть несколько вещей.

    1. Наиболее распространенным является то, что у вас может быть цепь “GND” и цепь “0”. 0 ссылки обычно аналоговое заземление, а «земля» обычно относится к цифровому шаблону. Электрически они не связаны друг с другом, если это специально не называется в Multisim (Параметры-> лист свойств-> вкладка PCB-> параметр заземления (флажок). Чтобы аннотировать форвард на этом этапе.

    2. Вы не могли связать план, который вы создали (что такое медный ящик или Powerplane …?), С сетью ОК. Как правило, это происходит из-за того, что область меди не запрашивает имя сети перед созданием плана.Чтобы проверить их, включите выбор фильтра «Зоны меди» и дважды щелкните плоскую поверхность – перейдите на вкладку «Свойства зоны меди» и проверьте правильность подключения.

    3. Бывают случаи (особенно с контактами SMT на переходниках), когда отверстие для подключения не появляется до тех пор, пока вы не выполните проверку подключения (даже если это сделано). Для выводов TH быть не должно, но довольно легко один раз нажать «Проверить» подключение, чтобы проверить (дизайн-> проверить подключение) – теперь появится стиль теплового резервного копирования, если это так.Это известная проблема, и НИОКР работают над следующим обновлением.

    4. Наконец, проверьте, что цепь (GND или «0») связана с контактом трансформатора «GND». Чтобы проверить, перейдите в инструменты-> редактор списка цепей, перейдите к сети «МАССА» или «0» и убедитесь, что соединение выполнено с правильным пин-кодом / ссылками.

    5. Если ничего не помогает, обратитесь в нашу службу поддержки, и они помогут вам выполнить следующие действия:

    http://sine.NI.com/apps/UTF8/NICC.call_me

    Группа указала, решит ли один из них вашу проблему.

    С уважением

    Пэт Нунан

    National Instrumetns

  • Сложно изменить ширину разговора о тепловом разряде в Ultiboard

    Я пытаюсь изменить ширину термической разгрузки различных буферов в существующем макете Ultiboard, сделанном в более ранней версии, и чтобы они не менялись. Могу ли я изменить “тип” на x или + и т. Д., Но не на ширину полок. Есть ли какие-то глобальные настройки, предотвращающие это? Это означает, что «используйте настройки многоугольника» при установке типа, и как это повлияет на ширину, говоря о термическом рельефе? Я ничего не вижу в файле справки.Я также искал справку и руководство пользователя, чтобы узнать, что произойдет, если я выберу Авто для ширины, но я не могу найти никаких инструкций о том, что это означает.

    Мне удалось подтвердить поведение, которое вы видите, когда ширина лучей ограничена шириной измерения поверхности плана диеты / диеты. Это, конечно, не намеренно, и я подготовил его для НИОКР, чтобы исправить отчет о дефектах. Приносим извинения за причиненные вам неудобства.

    К вашему сообщению не прикреплены файлы, поэтому я не могу подтвердить ваши настоящие проекты.Пожалуйста, дайте мне знать, позволит ли обходное решение (для регулировки ширины меры) получить желаемые результаты, несмотря на некорректное поведение.

    Джефф

  • Ultiboard make принтер лазерный метод

    Привет, ребята, я новичок в этой программе. Я получил диаграмму, перенесенную на ultiboard, автоматически разместил и маршрутизировал. У меня проблемы. Один я хочу использовать этот метод для создания настоящего лазерного принтера жюри.Когда я кладу слой меди сверху, а не на нижнюю магистраль. Как это исправить? А еще мне нужно напечатать зеркальное отражение от реального размера медного слоя. Я не мог этого найти. Извините, что спросил здесь, ребята, но я потратил около 2 часов на просмотр файла справки. Я изучаю электронику, и это мой первый дизайн карты.

    Кевин

    Эй, Кевин,

    Это была недостающая информация. Передние платы имели проблемы и были удалены в последней версии, чтобы избежать таких проблем, как эта.Конечно, их всегда можно создать (это просто двуличие, где оно не используется).

    Что касается второго вопроса, то вы можете изменить форму подушки прямо в Ultiboard.

    1. Убедитесь, что фильтр выбора, Activate, выбрав Pads и SMD, выбрав активировать Pads , включен (я не знаю, THT это или SMD, так что это охватывает оба случая)
    2. Нажмите кнопку Select, затем нажмите Edit> properties (двойной щелчок также работает)
    3. Вы можете изменить форму в диалоговом окне, которое отображается на вкладке Pad .Если он является частью THT, вам нужно будет изменить форму на каждом уровне Совета директоров.

    Последнее предложение (при работе с нестором) – убедиться, что все готово, как только вы закончите. Вы можете сделать это, распечатав плату с отпечатком бумаги и сделав визуальную проверку детали.

  • Влияние на коррекцию CJC для использования меди вместо удлинительных кабелей для термопар

    Привет народ.Это своего рода «феноменологический» вопрос, объединяющий в кучу реальных проблем. Типа надежды, что у кого-то есть опыт попробовать это и дать мне совет.

    Я хочу проводить измерения температуры на относительно высокой скорости с помощью очень тонкой проволоки термопар типа K или N.

    У меня будет очень много TC – около 75 в количестве, и поэтому я буду, если он будет работать достаточно хорошо, асимметричным проводом (я торгую точностью на сумму в свете SCB-two 68).

    Моя полная система сбора данных:

    Компьютер PXI

    PXI-6225

    (2 шт.) SCB-68

    ВОПРОС 1: Какие-либо рекомендации по настройке этих двух NRSE или GRSE? Устройство, к которому я близок (но электрически не соприкасаюсь с ним), совершенно безнадежно (опыт горения).Тонкая проволока TC действительно очень тонкая, и их длина без армирования будет около 12 дюймов. По моему опыту, нет значительных ЭМП / ЭМП. Я буду экспериментировать, но просто хотел знать, может ли кто-нибудь что-то здесь править …

    ВОПРОС 2:

    Важные моменты:

    • Я хочу использовать тип N для дополнительных температур выше K в моем диапазоне температур, а также потому, что этот тип N доступен в меньшем калибре (0,003 дюйма) и стабильной сварке встык.
    • К сожалению, у меня нет группы разъемов типа N – если мне придется использовать / покупать разъемы типа N, это значительная стоимость (см. Остановку).
    • Моя установка имеет TC в физическом расположении «групп» из 7. Учитывая асимметричную конфигурацию, у меня есть 7 анодов и 1 единственная «причина» для каждой «группы» – для набора из 8 проводов из каждой «группы». .
    • Мне нужно подключить порядка 80 проводов к обоим SCB-68. Я стараюсь минимизировать количество потоков, с которыми мне приходится иметь дело.
    • Omega не продает анод и катод с одножильным проводом для N-типа, как для K-типа. Продают только дуплекс сын.
    • Омега также не продает бронепакеты типа Н, как это делают в К-тип
    • .
    • Если я использую TC типа N и настоящий удлинитель типа N, он должен быть дуплексным (из-за двух предыдущих пунктов) – это что-то вроде 80 ПАР проводки, с одним из сыновей катода на большей части провода не используются (из-за несимметричной конфигурации).

    Похоже, я должен рассмотреть следующий компромисс:

    Используйте ТС желаемого типа N и обработайте примерно 80 пар дуплексных удлинителей типа N ИЛИ менее желательный ТС типа K и приобретите сгруппированную экранированную проводку, чтобы свести к минимуму беспорядок с подключением ЗОЛОТОЙ медный удлинитель (ЧТО?) …

    Да! Почему я не могу использовать удлинитель медного провода для точного N TC типа кабеля и подключиться к TC с помощью неметаллического разъема (например, винты из нейлона) или припоя? Привлекательность здесь в том, что я мог использовать 8 драйверов сигнального провода вместе для каждой из моих «групп» TC.Это уменьшило бы размер и очистило мою проводку, и мне не пришлось бы покупать все разъемы типа N (TC будет проводным, разъем не задействован).

    Мне кажется, что я мог бы просто настроить холодную сварку (CSF) на борту SCB-68, закрепленного на N-типе. В результате SCB-68 TC type N. будет медный провод. Никаких металлических соединителей не будет. Таким образом, остается только одна развязка П / ОМЕГА-медь и медь / ОМЕГА-Н для работы с СКК. Похоже, это будет точно так же, как подключение N-типа непосредственно к SCB-68, за исключением того, что может быть ошибка между показанием температуры на CJCS и соединением сплава медь / OMEGA real.Это не будет значительной ошибкой, потому что эти два места будут очень близки по температуре.

    Если эта “ошибка” температуры вызывает беспокойство, я могу установить ТС, который является уникальным для соединения медь / ТП, и внести свои собственные исправления (я думаю …)

    Вот небольшой схематический текст (без учета всех шунтирующих соединений в цепях CSR …):

    Любой анод цепи / канал: SCB-68 Terminal-> удлинитель медный-> (прямое подключение через неметаллический разъем) OMEGA-P типа N TC

    Общая цепь / канал заземления: Клемма SCB-68-> медный удлинитель-> (прямое подключение через неметаллический разъем) OMEGA-N к TC типа N

    Эта идея подразумевает, что на печатной плате внутри SCB-68 медные проводники, такие как добавление медного удлинительного провода, не создают дополнительного соединения.

    Кто-нибудь пробовал это? Может кто-нибудь предложить мне какие-нибудь идеи?

    Заранее СПАСИБО!

    -Dan

    ddml написал:

    Хенрик –

    Спасибо за очень полезный ответ. Да, я забыл упомянуть, что длина удлинителя провода будет порядка 1 м, тогда сопротивление удлинения должно быть небольшим, даже если общее заземление используется как часть схемы несимметричной схемы.

    Вот моя последняя логика!

    • Если мой опыт показывает, что несимметричный ответ компоновки NRSE GRSE или “соответствует” консервативному дифференциальному отклику, я выберу асимметричный для большего количества точек выборки.
    • Начиная с я знаю, что удлинительный провод / TC к ASE будет почти изотермическим с самим CBS, Я хотел бы использовать удлинители из меди и принять (и, возможно, исправить?) Ошибку, основанную на температуре. Я хотел бы использовать потоки, так как для этого мне нужно 7 + и 1 заземление, сгруппировав 7 TC для моего DUT (вспоминая) -> http://www. newark.com/jsp/content/printCatalog.jsp?cat=c127&page = 1199 & дисплей = масштаб
    • Если во время изучения предыдущего пункта я обнаружил, что медные удлинители НЕ практичны, и мне нужно полностью использовать удлинители резервуара из TC-металла, то я выбираю TC типа K на N-типе.Причина в том, что существует гораздо больше вариантов для баков, комплектных удлинительных кабелей типа К (тип N видимо вроде новый и не очень популярный). Однако, если медные удлинители возможны, я буду использовать TC типа N, мотивированный их превосходной стабильностью при высоких температурах в окислительной атмосфере и тем фактом, что я могу получить их в конфигурации, сваренной встык, до калибра 0,003 дюйма!

    Если Ни одна из этих логических схем не кажется ошибочной или нереалистичной, я был бы признателен, если бы это было больше ввода! Я не знаю, что это будет много работы!

    Еще раз спасибо,

    -Дан

    Дан,

    Я отметил важную фразу, что вы на самом деле делаете, это перемещаете CCM CBS для соединения TC / меди. Любая разница в температуре напрямую увеличивает погрешность.

    Однако не пытайтесь сэкономить медь с вашим приближением к 7 + 1, попросите у ИТ-специалистов еще 12 м Ethernetcable, ребята, используйте пару резервных 7 * 2 + 1 и сделайте сводку на или рядом с CBS. ЕСЛИ вам понадобится система дифференциальных измерений позже, вам необходимо восстановить все соединения. (И не просто добавить новый кабель для всех конических фитингов, это витая пара, которая творит чудеса. Да, тот же самый vor 1 м!) Помните, что вы имеете дело с мкВ! А поскольку вы хотите быстро читать без фильтра, не пытайтесь сэкономить 10 долларов на 12 м кабеля.Как-то такое ощущение, что вы все равно пробуете

  • Сложность работы с заземляющим слоем & period; & period; & period;

    Я использую заземляющий слой с контактом в стиле «+» для сторон. С шириной разговора. 010 “, контакты сторон во многих местах слишком скудны, но только для других. Этот факт мешает мне расширить ширину переговоров для решения проблемы.

    Я попытался добавить следы меди вручную, но план масс сопротивляется моим попыткам перенаправить следы или вообще отказываться соединять их с планом.

    Как увеличить план соединения деталей, не нагружая их?

    Большое спасибо, Тод

    Привет Тод,

    Его спица может быть указана для колодок SMT / THT. Обычно они настроены на наследование свойств области, связанной с медью, но вы можете изменить это в индивидуальном порядке.

    Для изменения ширины речи для особого прикосновения:

    1. Убедитесь, что только Edit> selection filter> активировать, выбрав Pads и Edit> selection filter> SMD, выбрав активировать Pads отмечены (отображается в нажатом состоянии)
    2. Выберите ключ, который нужно изменить (вы можете перетащить, чтобы выбрать более одного одновременно
    3. Щелкните Правка> Свойства
    4. Выбрать вкладку теплового разряда
    5. Смена
    6. рассказывала про нужную ширину
  • Как удалить слои “восстановленного” дизайна Ultiboard

    Я спроектировал 4-х слойную доску и позже ему пришлось изменить ряд распечаток деталей.

    Раньше я аннотировал новые данные Multisim и потерял два внутренних слоя дизайна (по крайней мере, мне так казалось).

    Я перестроил два внутренних слоя с нуля, зарегистрированный и закрытый дизайн.

    Открыв файл на следующий день, я обнаружил два лишних слоя “восстановленных”. В моем рисунке теперь 6 слоев.

    Я попытался удалить восстановленные слои, но не могу сделать это без потери информации о сверлении.

    Есть ли безопасный способ извлечь восстановленные сегменты конструкции, не теряя при этом новости о бурении?

    Большое спасибо, Тод

    Привет Тод,

    «Восстановленные слои» создаются при открытии файла, если Ultiboard находит объекты, относящиеся к слоям, которых нет в Совете.Как правило, следует безопасно удалять эти слои в диалоговом окне свойств PCBS, потому что эти объекты обычно являются медными монетами. Прежде всего, вам нужно удалить все объекты этих слоев. Самый простой способ сделать это:

    1. Щелкните правой кнопкой мыши и удерживайте, перетаскивая указатель мыши на дизайн (аналогично тому, как вы обычно выбираете левой кнопкой мыши)
    2. Отпустить кнопку мыши и отобразить контекстное меню
    3. Щелкните Выбрать объекты на указанных слоях. ..
    4. Выберите один из «восстановленных» слоев. Щелкните ОК .
    5. Изменить > удалить

    (я чувствую, что меня здесь может не хватать, и если да, дайте мне знать).

  • Программное обеспечение для проектирования печатных плат

    Ultiboard

    Программное обеспечение

    Ultiboard является частью пакета Multisim, Circuit Design Suite, разработанного NI (National Instruments).
    Почему я разделил этот обзор на две части?

    Потому что программа Ultiboard менее удобна для пользователя, чем Multisim, которая очень проста в использовании.
    Ultiboard – это часть программного обеспечения Circuit Design Suite, которая помогает вам проектировать печатные платы из файла схемы, созданного в различных программах для рисования схем из: Orcad, Protel, Multisim, Calay и т. Д.
    Как вы можете увидеть в этом небольшом видеоуроке подготовлено, в первую очередь нужно нарисовать схему, а затем перенести дизайн в программу Ultiboard.

    После того, как вы импортировали список цепей, вам нужно создать схему платы, выбрав стандартный файл схемы в диспетчере баз данных или создав схему платы с помощью мастера платы (мы не могли использовать мастер платы, возможно, потому что мы использовали оценочную версия).
    В файле справки сказано, что вы можете использовать автозамену для компонентов, перейдя в Autoroute »Start Autoplacement, и если вы хотите разместить только выбранные детали, выберите Autoroute» Autoplace Selected Parts, но мы не могли использовать эти опции (возможно, потому что мы использовал оценочную версию).
    Если вы не можете использовать опцию автозапуска, вы можете разместить все компоненты один за другим.
    Перед тем, как начать трассировку всех трасс, вам необходимо настроить печатную плату (ширину трасс, размеры сверл, размеры контактных площадок, слои и т. Д.) из Параметры >> Свойства и параметры платы >> Глобальные настройки.
    Если вы хотите создать печатную плату, вам нужно будет прочитать файл справки, если вы хотите использовать некоторые доступные специальные функции или настроить параметры печатной платы.
    Также в программном обеспечении Ultiboard есть много функций, которые вам не нужны.
    Некоторые интересные особенности программного обеспечения для проектирования печатных плат Ultiboard – это калькулятор линии передачи печатных плат, который помогает вам контролировать отражения на высокоскоростных печатных платах (путем вычисления характеристического импеданса дорожки (Zo) и последующего согласования ее с характеристическим импедансом) и дифференциального импеданса печатной платы. Калькулятор, который выполняет вычисления для двух трасс, несущих сигналы, которые в точности равны и противоположны (дифференциальная пара).Калькулятор дифференциального импеданса
    можно использовать для расчета следующих параметров для дифференциальных пар:
    характеристическое сопротивление (Zo), емкость на единицу длины (Co), индуктивность на единицу длины (Lo), задержка распространения (tpd), дифференциальное сопротивление (Zdiff) и поддерживает микрополосковые, встроенные микрополосковые, центрированные полосковые линии, асиметрические полосковые линии. Калькулятор линии передачи
    может использоваться для расчета следующих параметров для типичной геометрии трассы печатной платы: Емкость на единицу длины (Co), Индуктивность на единицу длины (Lo), Задержка распространения (tpd) и поддерживает: Микрополосковая трассировка Встроенная микрополосковая трасса, Асимметричная Полосковая линия, двойная полосковая линия.
    Кроме того, с помощью Ultiboard у вас есть больше функций, таких как: Autoroute, редактор Netslist, проверка правил проектирования, автоматическое изменение нумерации деталей, трехмерный вид печатной платы.
    Также, если вы хотите использовать это программное обеспечение, вам нужно потратить несколько тысяч евро (3-5) на полный пакет, который включает программное обеспечение NI Multisim и Ultiboard.
    В пакете, поставляемом с этим программным обеспечением, у вас есть очень хороший файл справки и несколько интересных примеров схем.
    Это программное обеспечение можно загрузить с веб-сайта NI.

    Общая информация о Multisim

    Multisim to Ultiboard Tutorial

    Multisim to Ultiboard Учебное пособие

    Время = 24: 04
    Представляем NI Ultiboard

    С легкостью перемещайтесь по процессу проектирования из сложных файлов схем, размещайте детали из базы данных с точными контурами, прокладывайте медные дорожки и экспортируйте в стандартные промышленные файлы.Использование интегрированной платформы NI Multisim и NI Ultib

    Время = 2: 49
    Учебник Ultiboard для ручного травления

    Это руководство по созданию однослойной компоновки печатной платы с помощью NI Ultiboard. Используемые компоненты – THT. Параметры установлены для обеспечения зазоров для ручного травления с использованием переноса тонера и пропитывания хлоридом железа. Демонстрирует автотрассировку и заливку меди (groun

    Время = 7: 24
    Схемотехника – Multisim и Ultiboard

    Обратите внимание на аннотации.Они могут помочь вам в ваших усилиях.

    Время = 12: 07
    Пример для самостоятельного обучения NI Ultiboard

    В этом учебном модуле Ultiboard вы познакомитесь с процессом проверки и исправления ошибок правил проектирования. Вы узнаете, как сгенерировать файлы Gerber, необходимые для изготовления вашей новой печатной платы.

    Время = 10: 39
    UltiBoard Создание пользовательской детали

    UltiBoard Создание нестандартной детали

    Время = 32: 45
    Как создать компонент в NI Multisim

    В этом видео показано, как создать компонент в Multisim (и импортировать модель SPICE для моделирования), используя существующий компонент в качестве шаблона. Делитесь компонентами, моделями и посадочными местами с другими пользователями в сообществе разработчиков схем NI: http://bit.ly/

    Время = 10: 05
    Как сделать печатную плату с использованием сухой пленки фоторезиста

    Изготовьте собственные печатные платы из сухой светочувствительной пленки. Вы можете делать печатные платы профессионального качества с мелким шагом в домашних условиях. Попрощайтесь со всеми старыми методами, такими как маркер, перенос тонера и т. Д.

    Время = 9: 15
    lab 11 Ultiboard и 3D

    не задано

    Время = 6: 26
    NI Multisim & Ultiboard: изменение деталей и печатной платы.3D в реальном времени

    Просматривайте схемы в 3D в реальном времени, изменяйте форму печатной платы и модифицируйте компоненты, чтобы создать произведение искусства из схем!

    Время = 3: 12
    NI Multisim & Ultiboard LM3875

    Схема LM3875 с использованием Multisim, а затем перенесена на Ultiboard.

    Время = 3: 16
    Multisim | 74ls163 Counter Project – 3D View Ultiboard

    Создайте схему программируемого счетчика с 74ls163.Быстрый проект для новичков. Посмотреть 3D-плату.

    Время = 2: 14
    NI Multisim Ultiboard- VBB Диодно-резисторные логические вентили И И ИЛИ

    3D вид VBB- MultiSim- Ultiboard. Как построить логическую схему диодного резистора с использованием виртуальной макетной платы и программного обеспечения MultiSim.

    Время = 6: 57
    Multisim и Ultiboard | 74ls240 проводная 3D печатная плата

    Подключите восьмеричный буфер с тремя состояниями 74ls240 и просмотрите его в 3D с помощью Ultiboard.Протестируйте его с помощью Multisim. Читайте блог здесь: http://www.bits4bots.com/blog/74ls240 …

    Время = 6: 39
    NI Multisim – СИНХРОННЫЙ 4-БИТНЫЙ СЧЕТЧИК 74ls163

    Специальное предложение для новичков. 10-20 минутный проект. Двоичный счетчик считает от 0000 до 1111.

    Время = 3: 57
    NI Multisim: датчик Холла и магнитный поток

    Создайте магнитный переключатель, используя датчик Холла в Multisim.Специальное предложение для новичков от 5 до 10 минут!

    Время = 3: 13
    4 июля 2015 – NI Ultiboard Circuit

    Канал для хобби-проектов, студенческих проектов, основных схем и обзоров продуктов.

    Время = 0: 08
    DesignSpark | Настройки и параметры 3D PCB

    Разработка печатных плат любой формы и цвета с помощью DesignSpark. Подпишитесь пожалуйста

    Время = 9: 18
    Создание пользовательского компонента с нуля в Multisim и Ultiboard

    Я создаю схему, требующую двойного USB-разъема и держателя батареи 9 В. Поскольку ни один из них не находится в базе данных Multisim / Ultiboard, мне пришлось создать их с нуля.

    Время = 47: 47

    NI Ultiboard – Бесплатное 3D – Бесплатное ПО

    NI Ultiboard или ранее ULTIboard – это программа компоновки электронных печатных плат, которая является частью набора программ проектирования схем, наряду с NI Multisim.Одна из его основных функций – проверка правил проектирования в реальном времени, функция, которая была доступна только на дорогих рабочих станциях в те дни, когда она была представлена. ULTIboard изначально был создан компанией Ultimate Technology, которая сейчас является дочерней компанией National Instruments. Ultiboard включает режим трехмерного просмотра печатной платы, а также интегрированные функции импорта и экспорта в программное обеспечение для захвата схем и моделирования в пакете Multisim.

    История

    Проникновение на рынок

    ULTIboard была создана Ultimate Technology в Наардене, Нидерланды.ULTIboard продавался по цене от 800 до 2500 долларов, в зависимости от требуемого размера дизайна.

    Студенческие версии, которые предлагались по очень низким ценам, были ограничены; они не могли создавать файлы с фотографиями. Они также способствовали популярности программного обеспечения, поскольку большинство студентов знали, как работать с программой.

    Управляющий директор Ultimate Technology Джеймс Пост был известен своим новаторским маркетинговым подходом и мышлением, ориентированным на клиента. В 1989 году они впервые в истории распространили 180 000 демо-дисков через журналы по электронике.Вскоре после этого ULTIboard стала лидером европейского маркетинга в области разработки печатных плат на базе ПК.

    Компания проводила всемирные встречи пользователей, на которых клиенты могли бесплатно присутствовать и даже получать бесплатный обед для гурманов. При желании клиенты могут пройти дневное обучение, чтобы начать работу с новейшими функциями. При цене 75 долларов США большинство пользователей выбрали этот вариант. Другие PR-мероприятия включали приглашения клиентов на обед во время выставок и конференций, прогулки на лодках, гонки на картингах, полеты для их лучших клиентов.Эта стратегия помогла ULTIboard стать лидером по лояльности клиентов.

    Ребрендинг

    Ultimate Technology объединилась с Interactive Image Technologies в 1999 году и в конечном итоге переименовала себя в Electronics Workbench. В 2003 году все разработки ULTIboard были перенесены в головной офис в Торонто.

    Ultiboard теперь поддерживается и распространяется National Instruments. Продукт был переименован с Electronics Workbench обратно в Ultiboard с инструментом построения схем и моделирования под названием Multisim.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
